II SUELOS Es la capa más superficial de la corteza terrestre.

Presentación del tema: "II SUELOS Es la capa más superficial de la corteza terrestre."— Transcripción de la presentación:

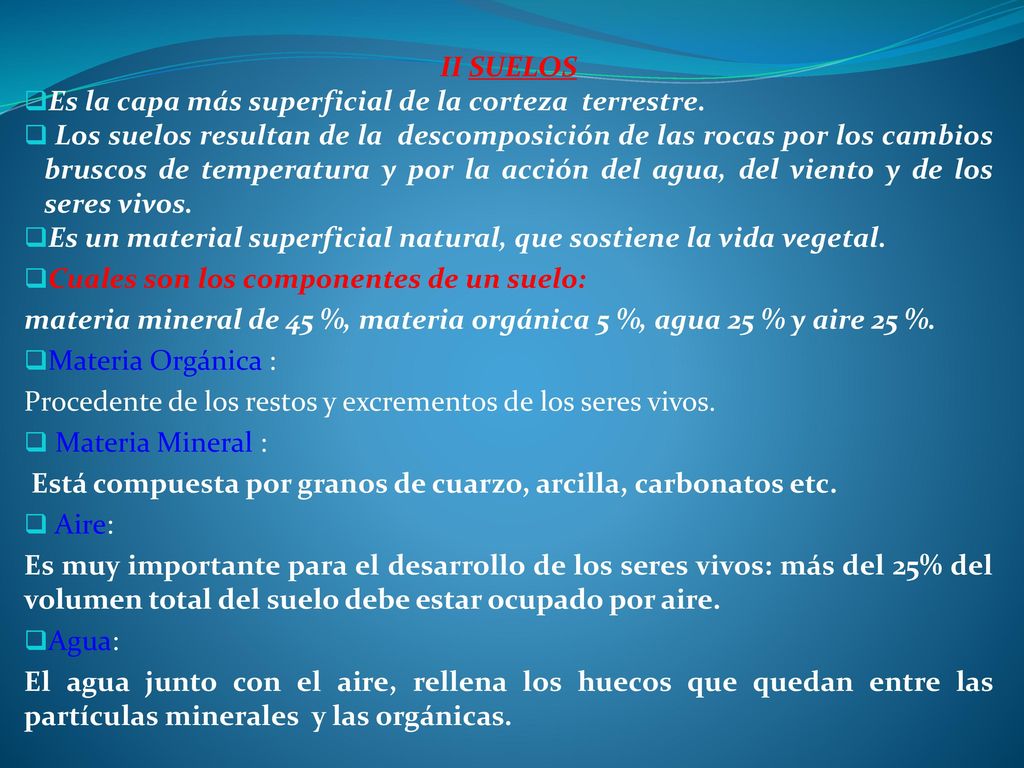

1 II SUELOS Es la capa más superficial de la corteza terrestre. Los suelos resultan de la descomposición de las rocas por los cambios bruscos de temperatura y por la acción del agua, del viento y de los seres vivos. Es un material superficial natural, que sostiene la vida vegetal. Cuales son los componentes de un suelo: materia mineral de 45 %, materia orgánica 5 %, agua 25 % y aire 25 %. Materia Orgánica : Procedente de los restos y excrementos de los seres vivos. Materia Mineral : Está compuesta por granos de cuarzo, arcilla, carbonatos etc. Aire: Es muy importante para el desarrollo de los seres vivos: más del 25% del volumen total del suelo debe estar ocupado por aire. Agua: El agua junto con el aire, rellena los huecos que quedan entre las partículas minerales y las orgánicas.

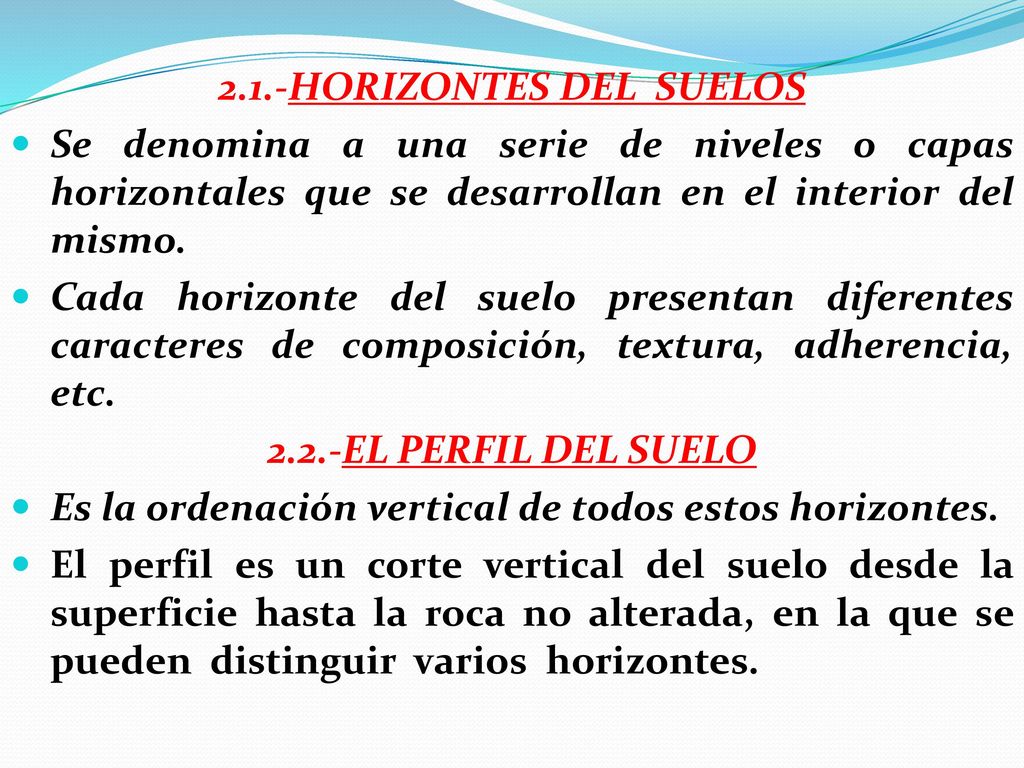

2 2.1.-HORIZONTES DEL SUELOS
Se denomina a una serie de niveles o capas horizontales que se desarrollan en el interior del mismo. Cada horizonte del suelo presentan diferentes caracteres de composición, textura, adherencia, etc. 2.2.-EL PERFIL DEL SUELO Es la ordenación vertical de todos estos horizontes. El perfil es un corte vertical del suelo desde la superficie hasta la roca no alterada, en la que se pueden distinguir varios horizontes.

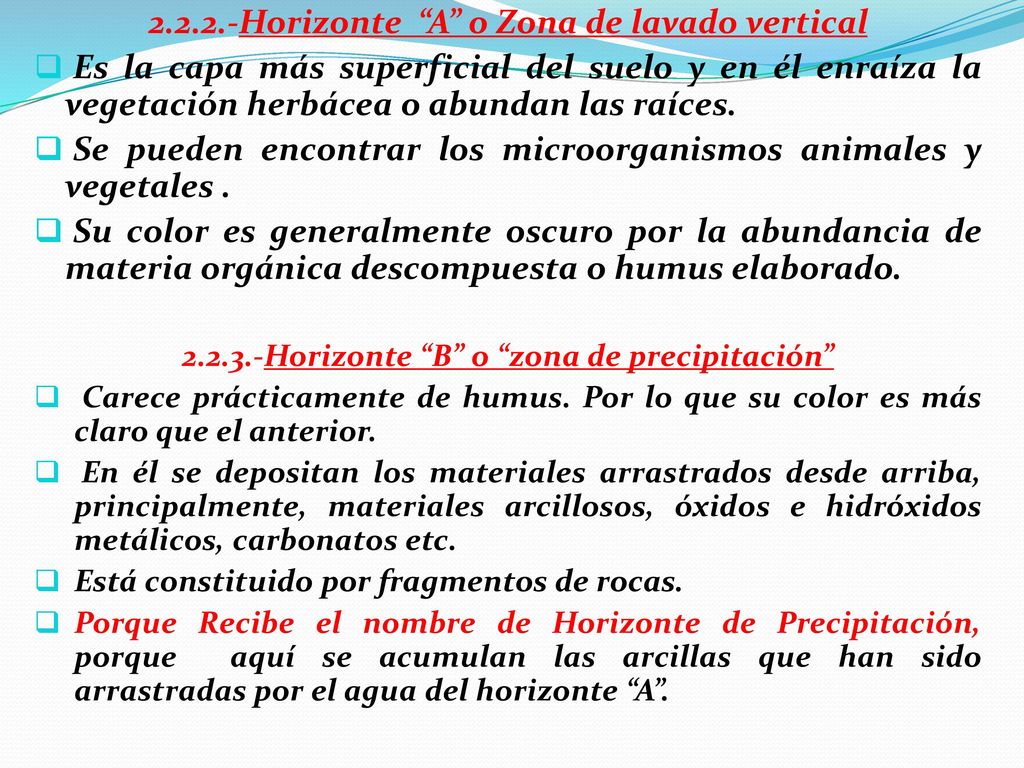

3 2.2.2.-Horizonte “A” o Zona de lavado vertical
Es la capa más superficial del suelo y en él enraíza la vegetación herbácea o abundan las raíces. Se pueden encontrar los microorganismos animales y vegetales . Su color es generalmente oscuro por la abundancia de materia orgánica descompuesta o humus elaborado. Horizonte “B” o “zona de precipitación” Carece prácticamente de humus. Por lo que su color es más claro que el anterior. En él se depositan los materiales arrastrados desde arriba, principalmente, materiales arcillosos, óxidos e hidróxidos metálicos, carbonatos etc. Está constituido por fragmentos de rocas. Porque Recibe el nombre de Horizonte de Precipitación, porque aquí se acumulan las arcillas que han sido arrastradas por el agua del horizonte “A”.

4 2.2.5.-Horizonte “D” o material rocoso
Horizonte “C “ o Zona de transición Está constituido por la parte más alta del material rocoso in situ. Sobre él se apoya el suelo. Esta es una zona de roca parcialmente desintegrada y descompuesta . Porque se le conoce como Zona de Transición, porque aquí está formado por la roca madre fragmentada en proceso de desintegración. Horizonte “D” o material rocoso Es el material rocoso subyacente (se encuentra debajo de algo ) que no ha sufrido ninguna alteración química o física significativa. Es la capa más profunda del suelo.

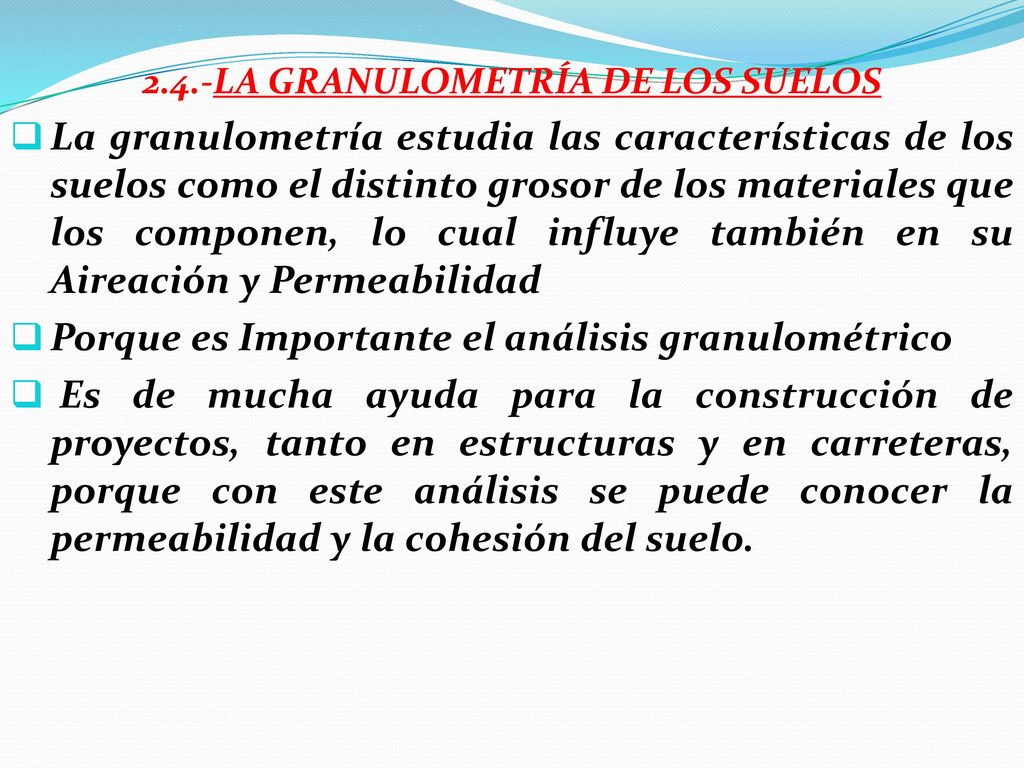

5 2.4.-LA GRANULOMETRÍA DE LOS SUELOS
La granulometría estudia las características de los suelos como el distinto grosor de los materiales que los componen, lo cual influye también en su Aireación y Permeabilidad Porque es Importante el análisis granulométrico Es de mucha ayuda para la construcción de proyectos, tanto en estructuras y en carreteras, porque con este análisis se puede conocer la permeabilidad y la cohesión del suelo.

6 Las Arcillas son partículas sólidas con diámetro menores de 0.005 mm.
TURBA Es un material fibroso cuyos componentes pueden ser la materia orgánica y mezclada con arcilla . La turba es un material orgánico, de color pardo oscuro y rico en carbono. Está formado por una masa esponjosa y ligera en la que aún se aprecian los componentes vegetales que la originaron. Arcillas Las Arcillas son partículas sólidas con diámetro menores de mm. Cuya masa tiene la propiedad de volverse plástica al ser mezclada con agua. Se secan lentamente y se pegan a los dedos. Químicamente es un silicato de hierro o de magnesio hidratados.

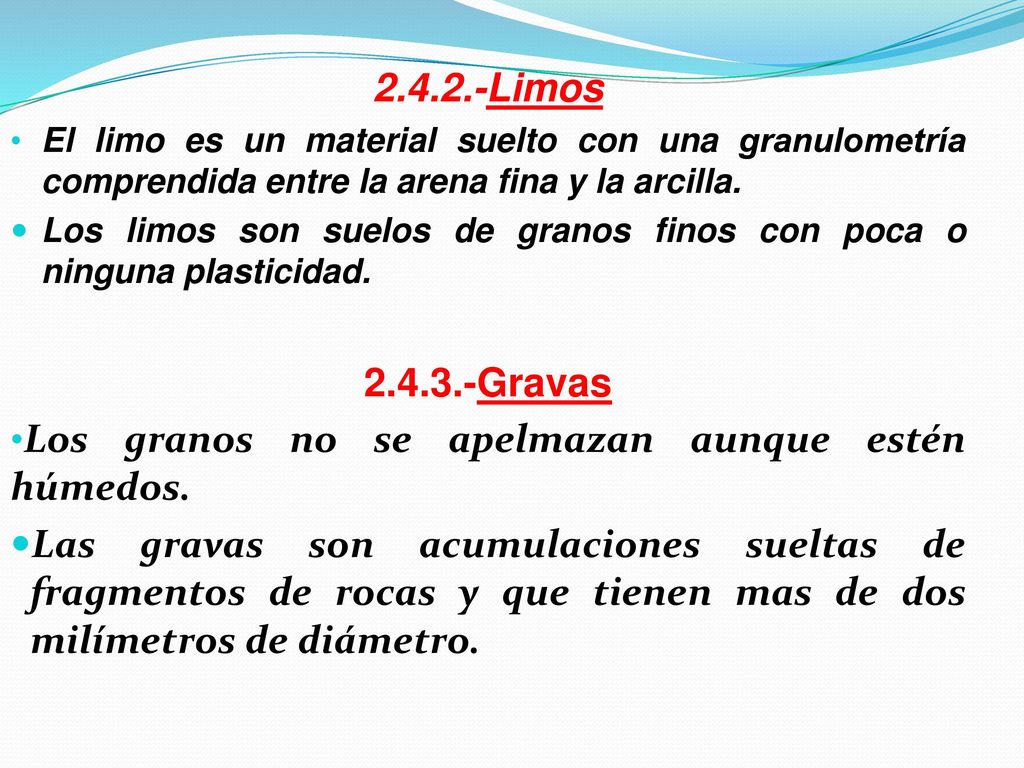

7 Los granos no se apelmazan aunque estén húmedos.
Limos El limo es un material suelto con una granulometría comprendida entre la arena fina y la arcilla. Los limos son suelos de granos finos con poca o ninguna plasticidad. Gravas Los granos no se apelmazan aunque estén húmedos. Las gravas son acumulaciones sueltas de fragmentos de rocas y que tienen mas de dos milímetros de diámetro.

8 Las arenas estando limpias no se contraen al secarse.
La arena es un material de grano fino procedentes de la denudación de las rocas o de su trituración artificial. Las arenas estando limpias no se contraen al secarse. Caliche El Caliche es un estrato del suelo. Cuyos granos se encuentran cementados por carbonatos calcáreos. El caliche se sedimenta con otros materiales, como arena ,arcilla, grava y limo.

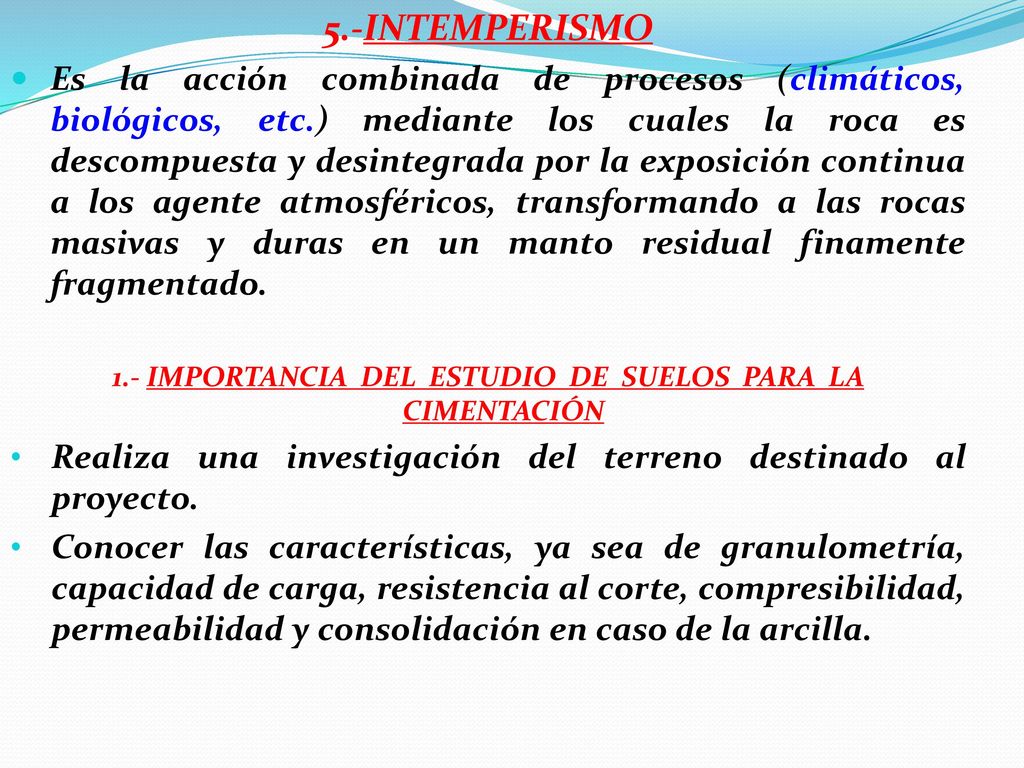

9 1.- IMPORTANCIA DEL ESTUDIO DE SUELOS PARA LA CIMENTACIÓN
5.-INTEMPERISMO Es la acción combinada de procesos (climáticos, biológicos, etc.) mediante los cuales la roca es descompuesta y desintegrada por la exposición continua a los agente atmosféricos, transformando a las rocas masivas y duras en un manto residual finamente fragmentado. 1.- IMPORTANCIA DEL ESTUDIO DE SUELOS PARA LA CIMENTACIÓN Realiza una investigación del terreno destinado al proyecto. Conocer las características, ya sea de granulometría, capacidad de carga, resistencia al corte, compresibilidad, permeabilidad y consolidación en caso de la arcilla.

10 3.-Terrenos de echadizos o relleno
6.-TERRENO DEFICIENTE Los terrenos Deficientes son terrenos no aptos para la cimentación. Se clasifican en: 1.-Fangos inorgánicos Compuestos por arcillas y limos inorgánicos con gran cantidad de agua. No permiten la formación de cilindros que resistan su propio peso. 2.-Terrenos orgánicos Poseen en su composición una notable proporción de materia orgánica. 3.-Terrenos de echadizos o relleno Son de naturaleza artificial. Como por ejemplo vertederos (sitio donde se vierte alguna cosa) sin consolidar.

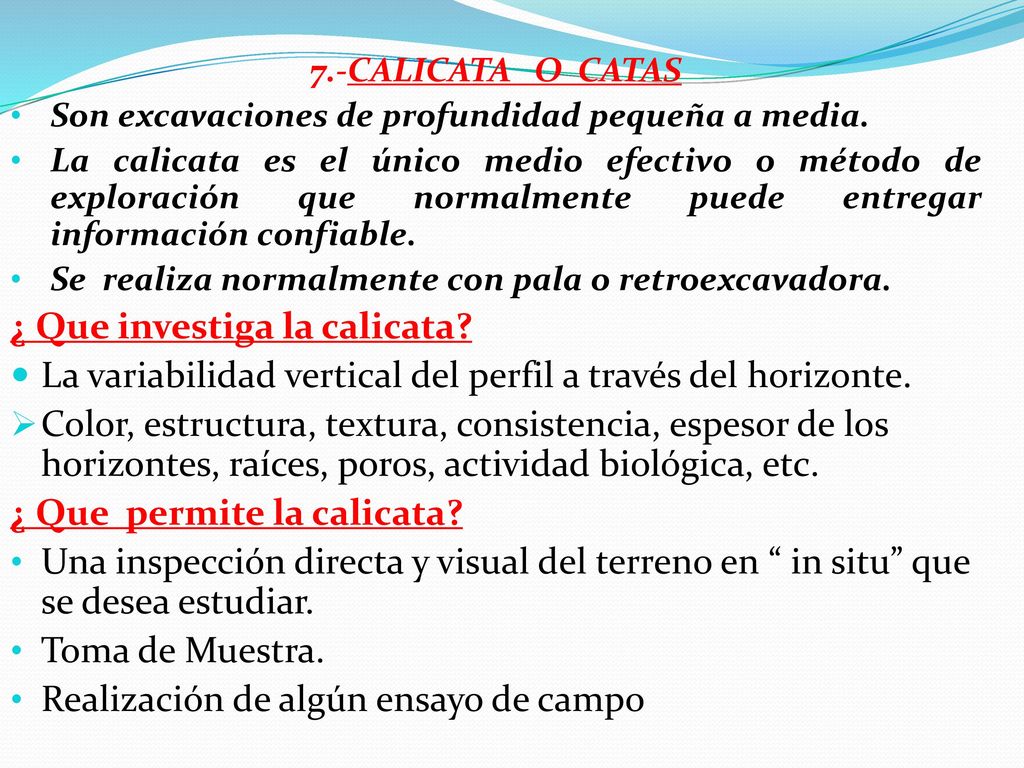

11 ¿ Que investiga la calicata?
7.-CALICATA O CATAS Son excavaciones de profundidad pequeña a media. La calicata es el único medio efectivo o método de exploración que normalmente puede entregar información confiable. Se realiza normalmente con pala o retroexcavadora. ¿ Que investiga la calicata? La variabilidad vertical del perfil a través del horizonte. Color, estructura, textura, consistencia, espesor de los horizontes, raíces, poros, actividad biológica, etc. ¿ Que permite la calicata? Una inspección directa y visual del terreno en “ in situ” que se desea estudiar. Toma de Muestra. Realización de algún ensayo de campo

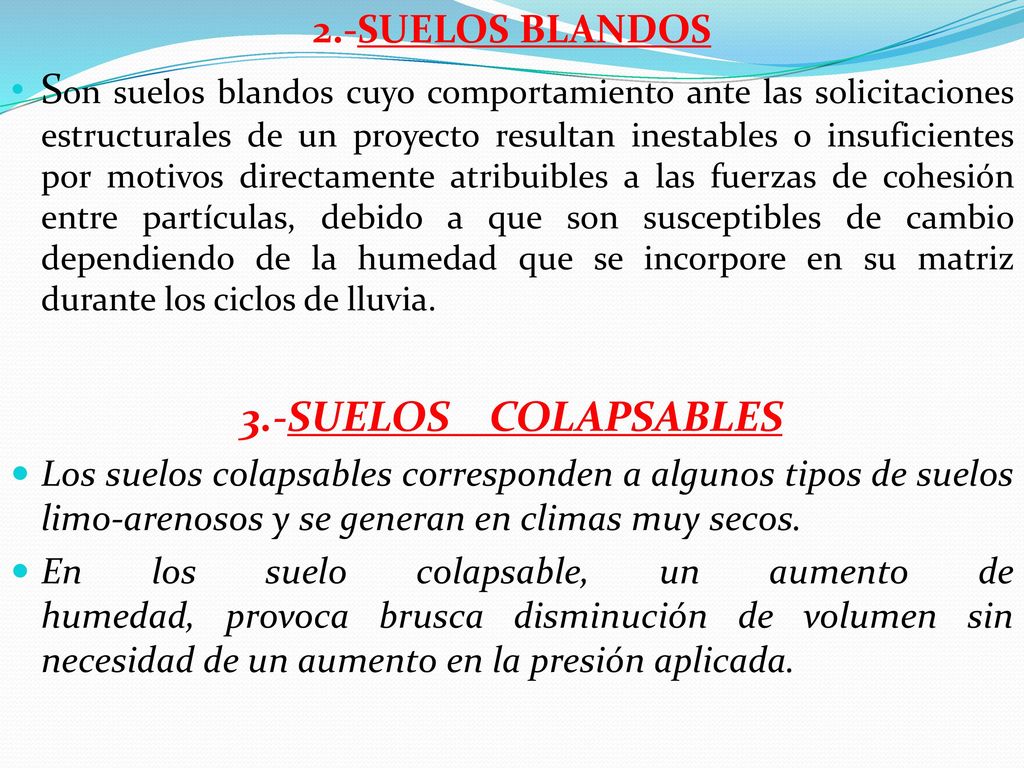

12 2.-SUELOS BLANDOS Son suelos blandos cuyo comportamiento ante las solicitaciones estructurales de un proyecto resultan inestables o insuficientes por motivos directamente atribuibles a las fuerzas de cohesión entre partículas, debido a que son susceptibles de cambio dependiendo de la humedad que se incorpore en su matriz durante los ciclos de lluvia. 3.-SUELOS COLAPSABLES Los suelos colapsables corresponden a algunos tipos de suelos limo-arenosos y se generan en climas muy secos. En los suelo colapsable, un aumento de humedad, provoca brusca disminución de volumen sin necesidad de un aumento en la presión aplicada.

13 SUELOS COHESIVOS Son suelos arcillosos y limosos o sea material de grano muy Fino. Poseen la propiedad de la atracción intermolecular como las arcillas. La cohesión es la fuerza que une partículas en la estructura de la tierra. SUELOS NO COHESIVOS Son formados por partículas de roca sin ninguna cementación, como la arena y las grava. Son suelos compuestos de rocas, piedras, gravas y arenas o sea suelos de grano grueso.

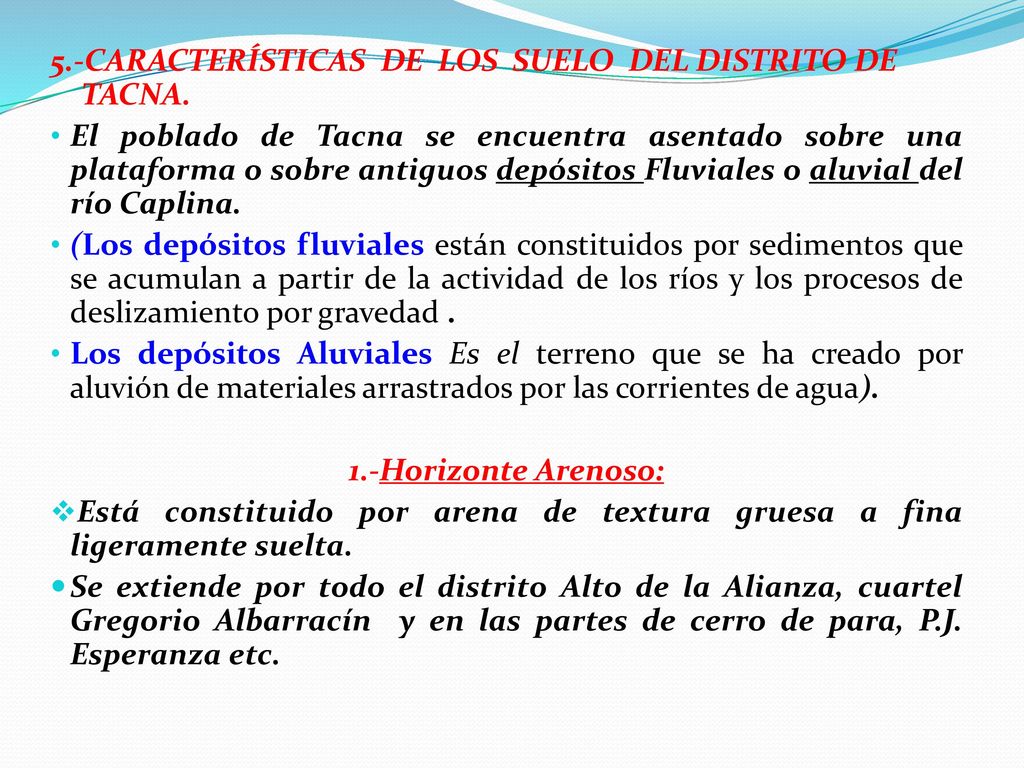

14 5.-CARACTERÍSTICAS DE LOS SUELO DEL DISTRITO DE TACNA.
El poblado de Tacna se encuentra asentado sobre una plataforma o sobre antiguos depósitos Fluviales o aluvial del río Caplina. (Los depósitos fluviales están constituidos por sedimentos que se acumulan a partir de la actividad de los ríos y los procesos de deslizamiento por gravedad . Los depósitos Aluviales Es el terreno que se ha creado por aluvión de materiales arrastrados por las corrientes de agua). 1.-Horizonte Arenoso: Está constituido por arena de textura gruesa a fina ligeramente suelta. Se extiende por todo el distrito Alto de la Alianza, cuartel Gregorio Albarracín y en las partes de cerro de para, P.J. Esperanza etc.

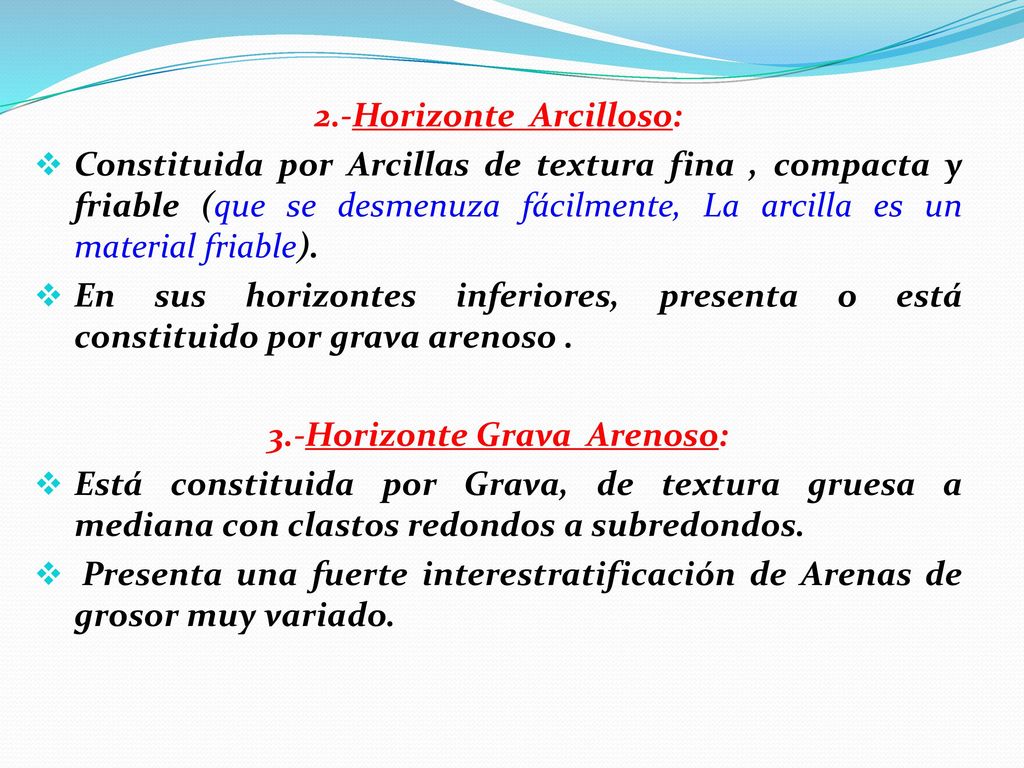

15 2.-Horizonte Arcilloso: 3.-Horizonte Grava Arenoso:
Constituida por Arcillas de textura fina , compacta y friable (que se desmenuza fácilmente, La arcilla es un material friable). En sus horizontes inferiores, presenta o está constituido por grava arenoso . 3.-Horizonte Grava Arenoso: Está constituida por Grava, de textura gruesa a mediana con clastos redondos a subredondos. Presenta una fuerte interestratificación de Arenas de grosor muy variado.

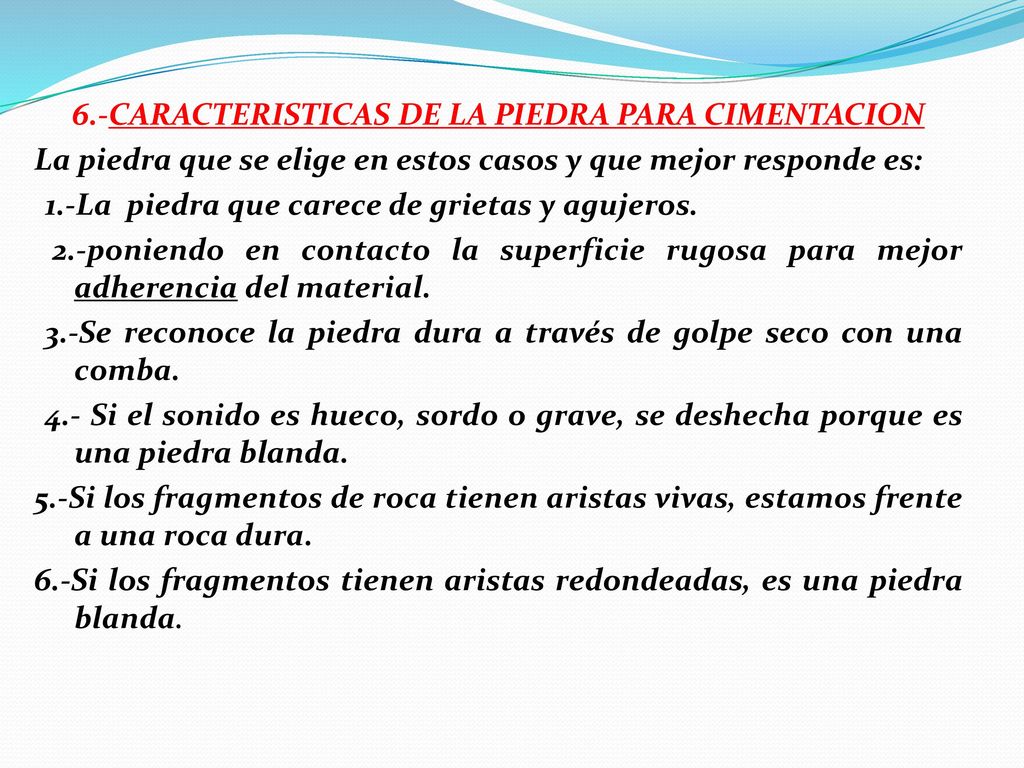

16 6.-CARACTERISTICAS DE LA PIEDRA PARA CIMENTACION
La piedra que se elige en estos casos y que mejor responde es: 1.-La piedra que carece de grietas y agujeros. 2.-poniendo en contacto la superficie rugosa para mejor adherencia del material. 3.-Se reconoce la piedra dura a través de golpe seco con una comba. 4.- Si el sonido es hueco, sordo o grave, se deshecha porque es una piedra blanda. 5.-Si los fragmentos de roca tienen aristas vivas, estamos frente a una roca dura. 6.-Si los fragmentos tienen aristas redondeadas, es una piedra blanda.

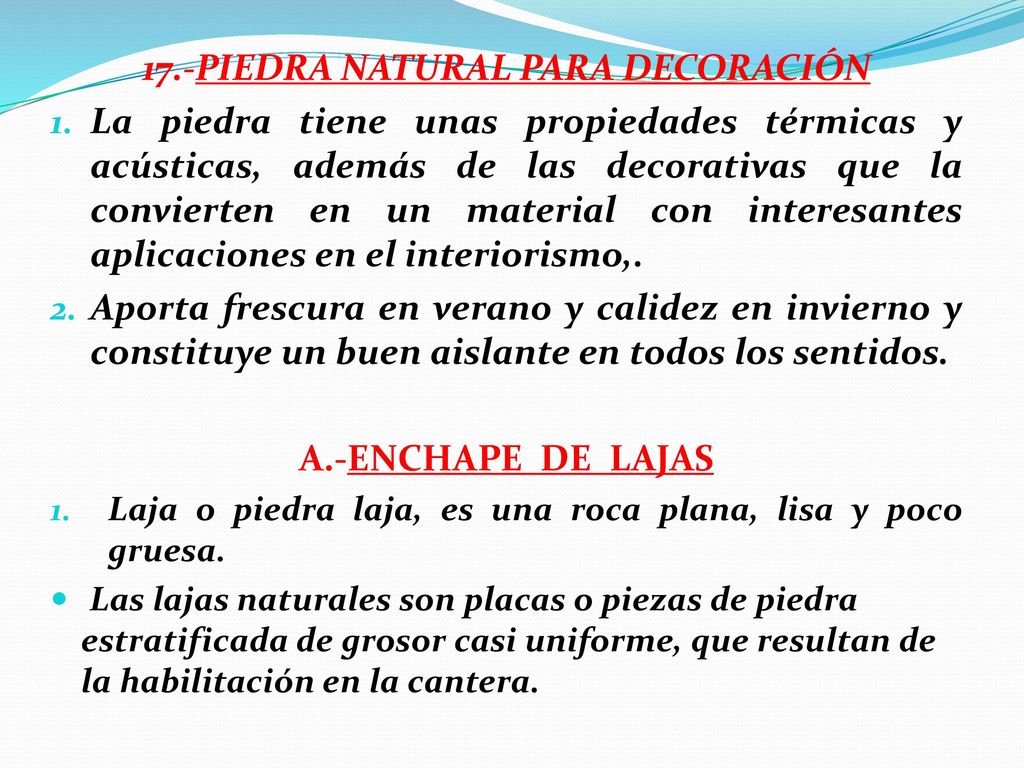

17 17.-PIEDRA NATURAL PARA DECORACIÓN
La piedra tiene unas propiedades térmicas y acústicas, además de las decorativas que la convierten en un material con interesantes aplicaciones en el interiorismo,. Aporta frescura en verano y calidez en invierno y constituye un buen aislante en todos los sentidos. A.-ENCHAPE DE LAJAS Laja o piedra laja, es una roca plana, lisa y poco gruesa. Las lajas naturales son placas o piezas de piedra estratificada de grosor casi uniforme, que resultan de la habilitación en la cantera.

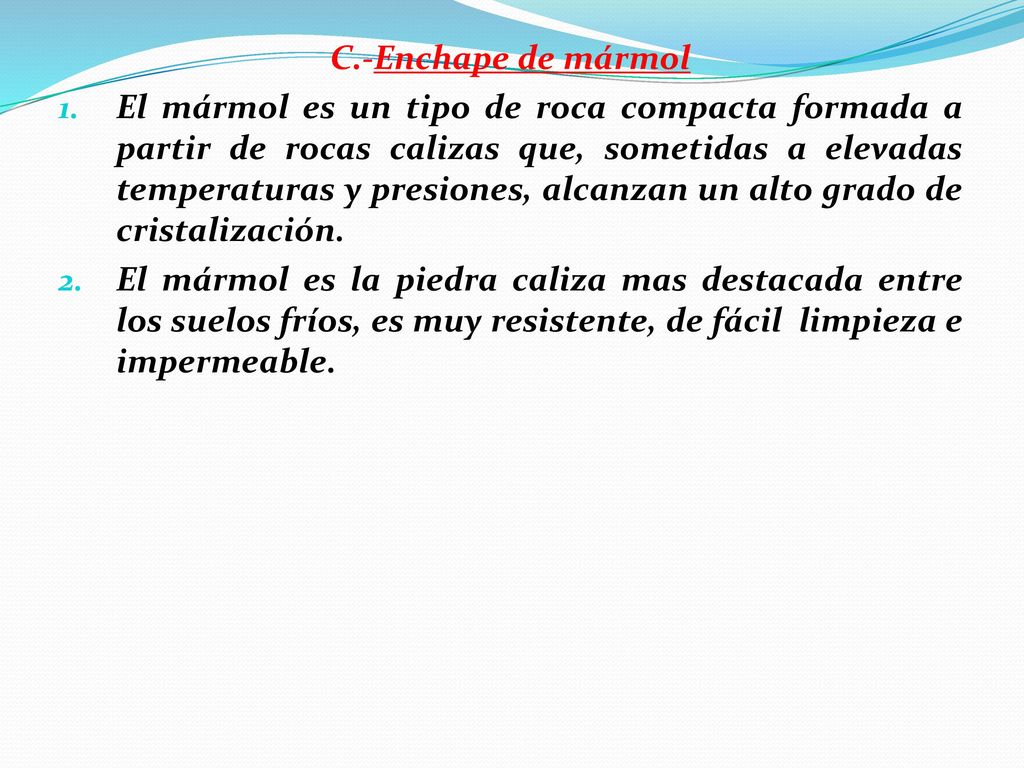

18 C.-Enchape de mármol El mármol es un tipo de roca compacta formada a partir de rocas calizas que, sometidas a elevadas temperaturas y presiones, alcanzan un alto grado de cristalización. El mármol es la piedra caliza mas destacada entre los suelos fríos, es muy resistente, de fácil limpieza e impermeable.
