1 COMENZAR JUEGO INSTRUCCIONES SALIR DEL JUEGO

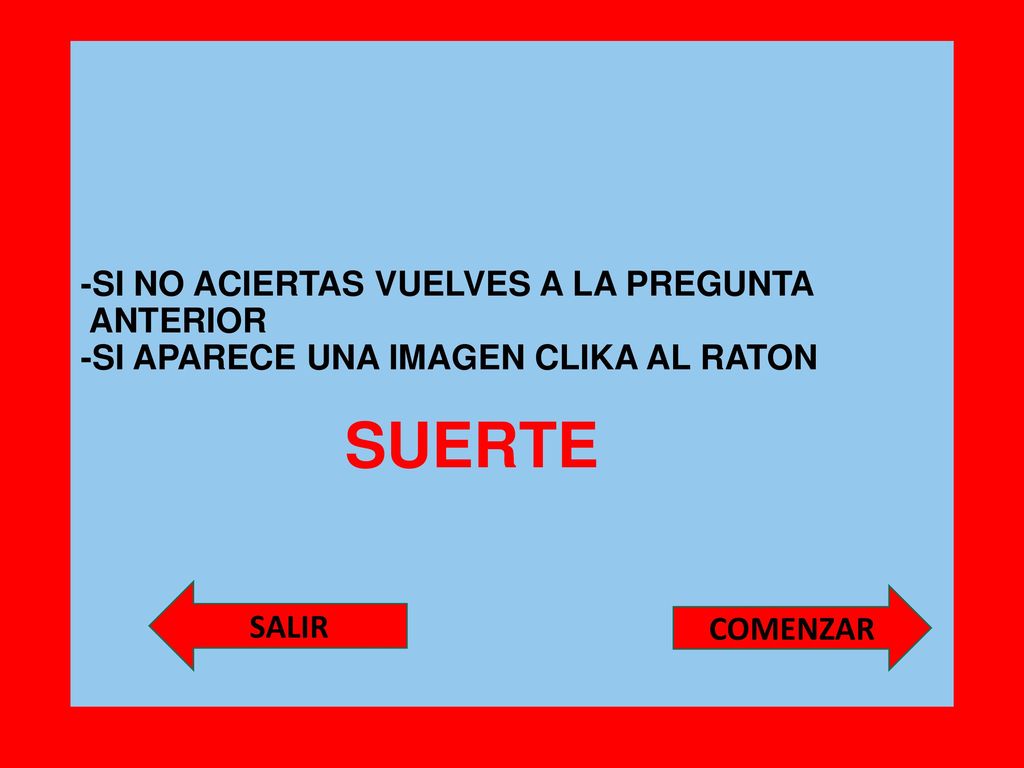

2 -SI NO ACIERTAS VUELVES A LA PREGUNTA ANTERIOR -SI APARECE UNA IMAGEN CLIKA AL RATON SUERTE
SALIR COMENZAR

3 Seguridad y Obediencia.

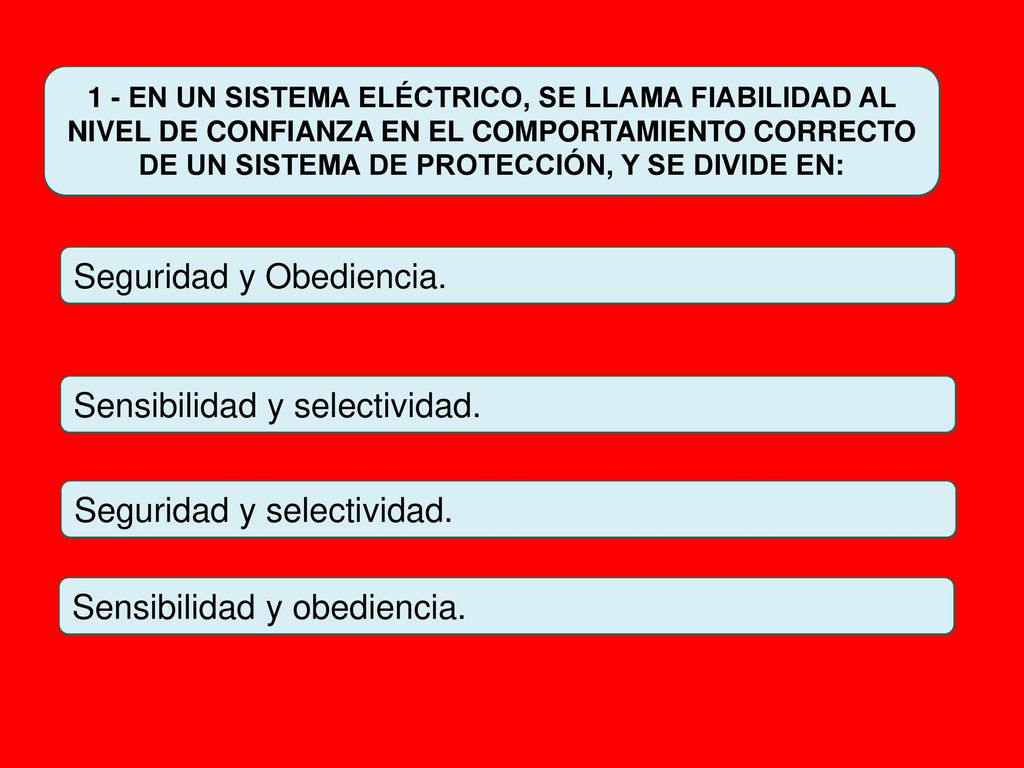

1 - EN UN SISTEMA ELÉCTRICO, SE LLAMA FIABILIDAD AL NIVEL DE CONFIANZA EN EL COMPORTAMIENTO CORRECTO DE UN SISTEMA DE PROTECCIÓN, Y SE DIVIDE EN: Seguridad y Obediencia. Sensibilidad y selectividad. Seguridad y selectividad. Sensibilidad y obediencia.

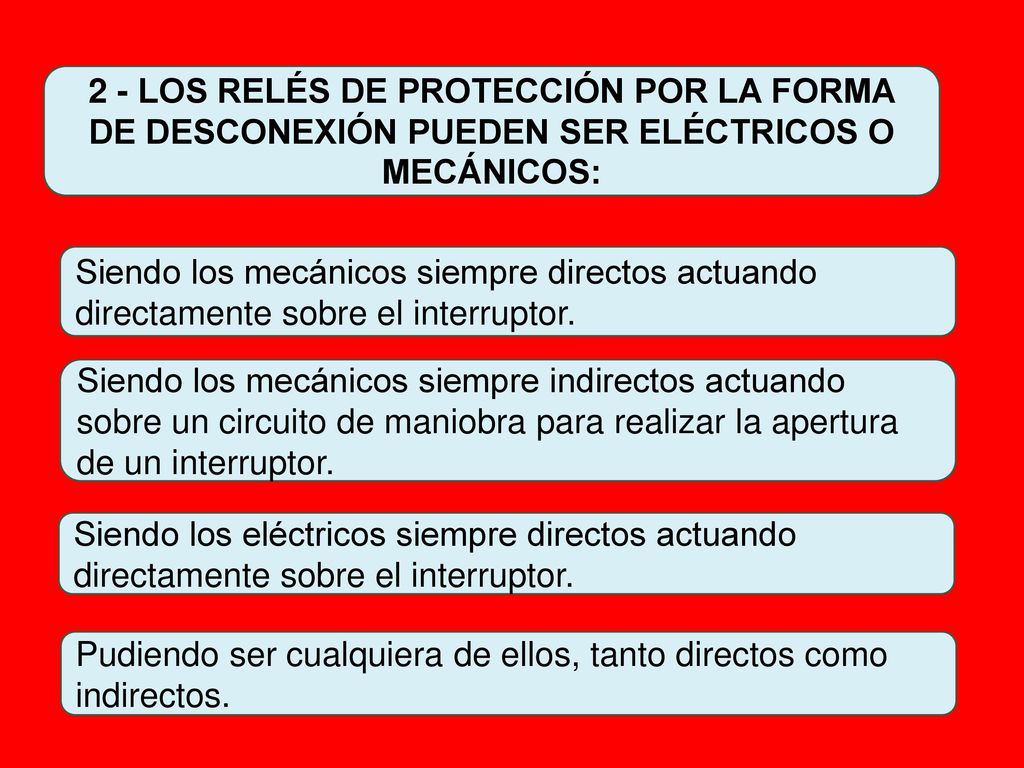

4 2 - LOS RELÉS DE PROTECCIÓN POR LA FORMA DE DESCONEXIÓN PUEDEN SER ELÉCTRICOS O MECÁNICOS:
Siendo los mecánicos siempre directos actuando directamente sobre el interruptor. Siendo los mecánicos siempre indirectos actuando sobre un circuito de maniobra para realizar la apertura de un interruptor. Siendo los eléctricos siempre directos actuando directamente sobre el interruptor. Pudiendo ser cualquiera de ellos, tanto directos como indirectos.

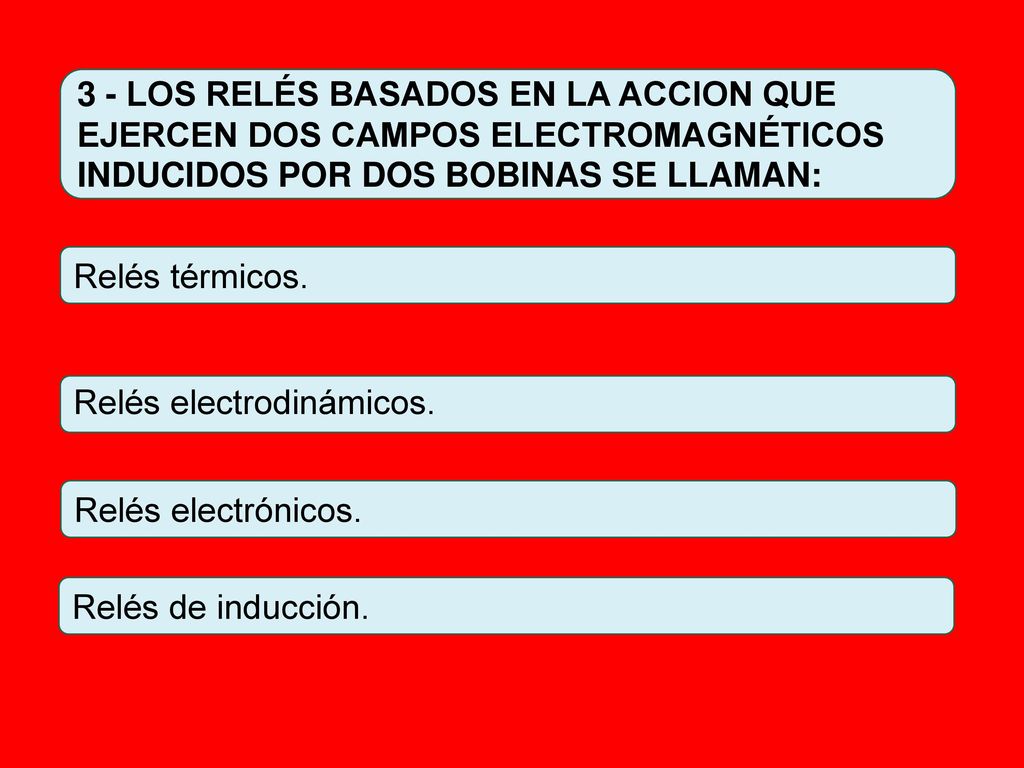

5 3 - LOS RELÉS BASADOS EN LA ACCION QUE EJERCEN DOS CAMPOS ELECTROMAGNÉTICOS INDUCIDOS POR DOS BOBINAS SE LLAMAN: Relés térmicos. Relés electrodinámicos. Relés electrónicos. Relés de inducción.

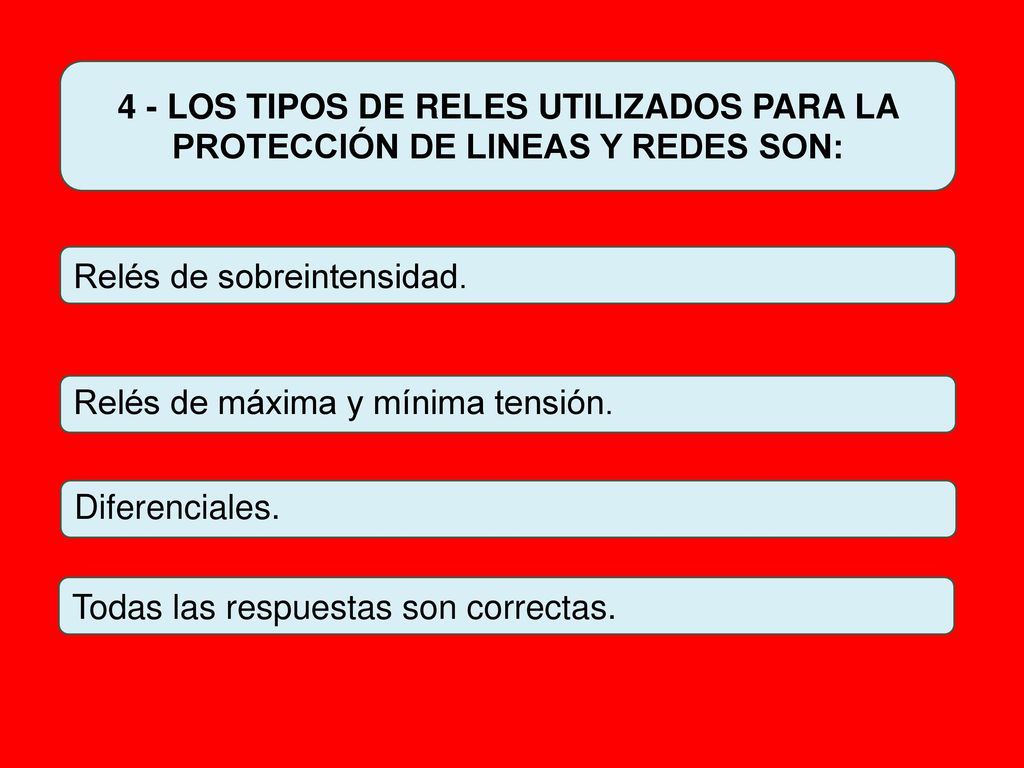

6 4 - LOS TIPOS DE RELES UTILIZADOS PARA LA PROTECCIÓN DE LINEAS Y REDES SON:
Relés de sobreintensidad. Relés de máxima y mínima tensión. Diferenciales. Todas las respuestas son correctas.

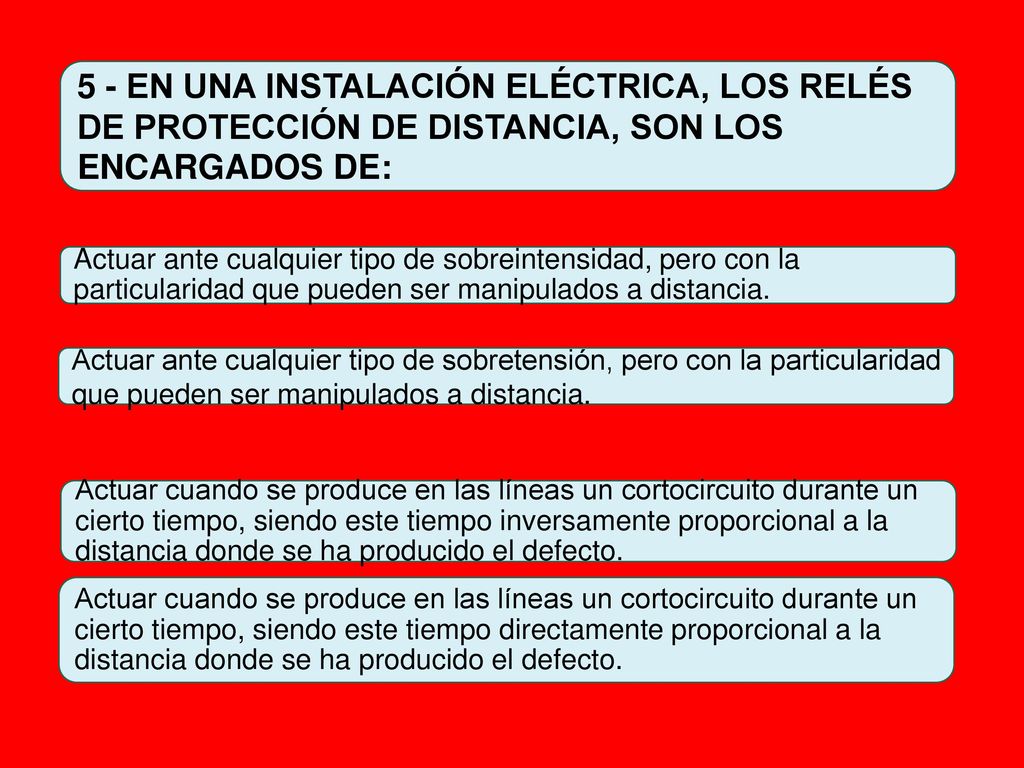

7 5 - EN UNA INSTALACIÓN ELÉCTRICA, LOS RELÉS DE PROTECCIÓN DE DISTANCIA, SON LOS ENCARGADOS DE:
Actuar ante cualquier tipo de sobreintensidad, pero con la particularidad que pueden ser manipulados a distancia. Actuar ante cualquier tipo de sobretensión, pero con la particularidad que pueden ser manipulados a distancia. Actuar cuando se produce en las líneas un cortocircuito durante un cierto tiempo, siendo este tiempo inversamente proporcional a la distancia donde se ha producido el defecto. Actuar cuando se produce en las líneas un cortocircuito durante un cierto tiempo, siendo este tiempo directamente proporcional a la distancia donde se ha producido el defecto.

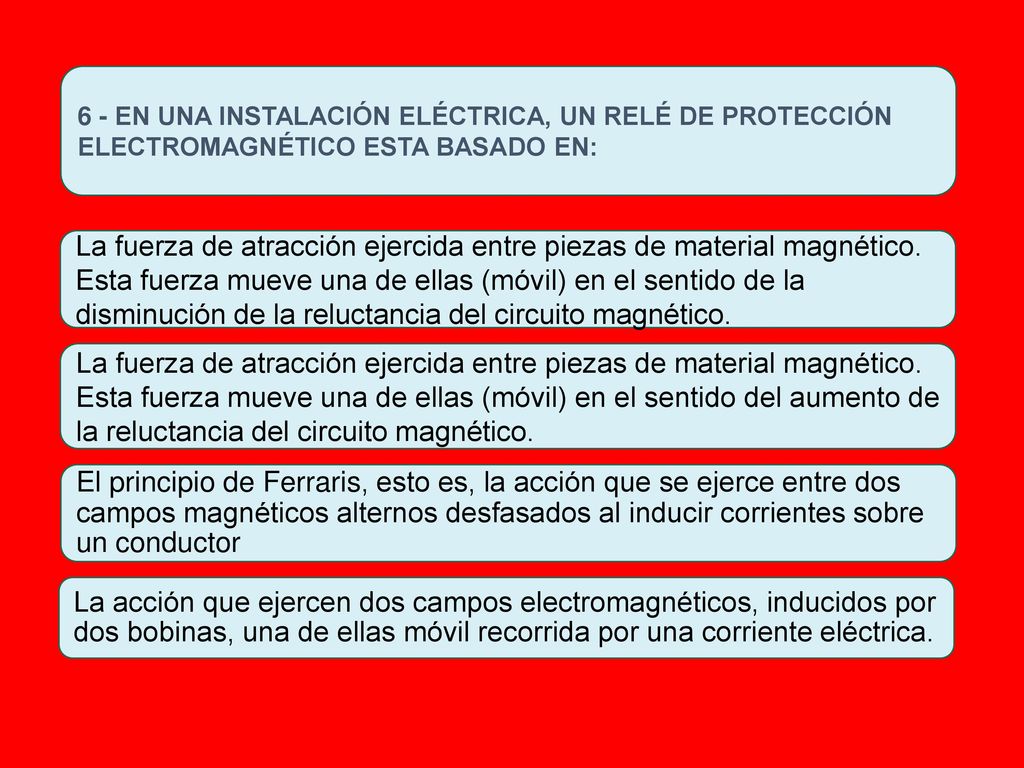

8 6 - EN UNA INSTALACIÓN ELÉCTRICA, UN RELÉ DE PROTECCIÓN ELECTROMAGNÉTICO ESTA BASADO EN:
La fuerza de atracción ejercida entre piezas de material magnético. Esta fuerza mueve una de ellas (móvil) en el sentido de la disminución de la reluctancia del circuito magnético. La fuerza de atracción ejercida entre piezas de material magnético. Esta fuerza mueve una de ellas (móvil) en el sentido del aumento de la reluctancia del circuito magnético. El principio de Ferraris, esto es, la acción que se ejerce entre dos campos magnéticos alternos desfasados al inducir corrientes sobre un conductor La acción que ejercen dos campos electromagnéticos, inducidos por dos bobinas, una de ellas móvil recorrida por una corriente eléctrica.

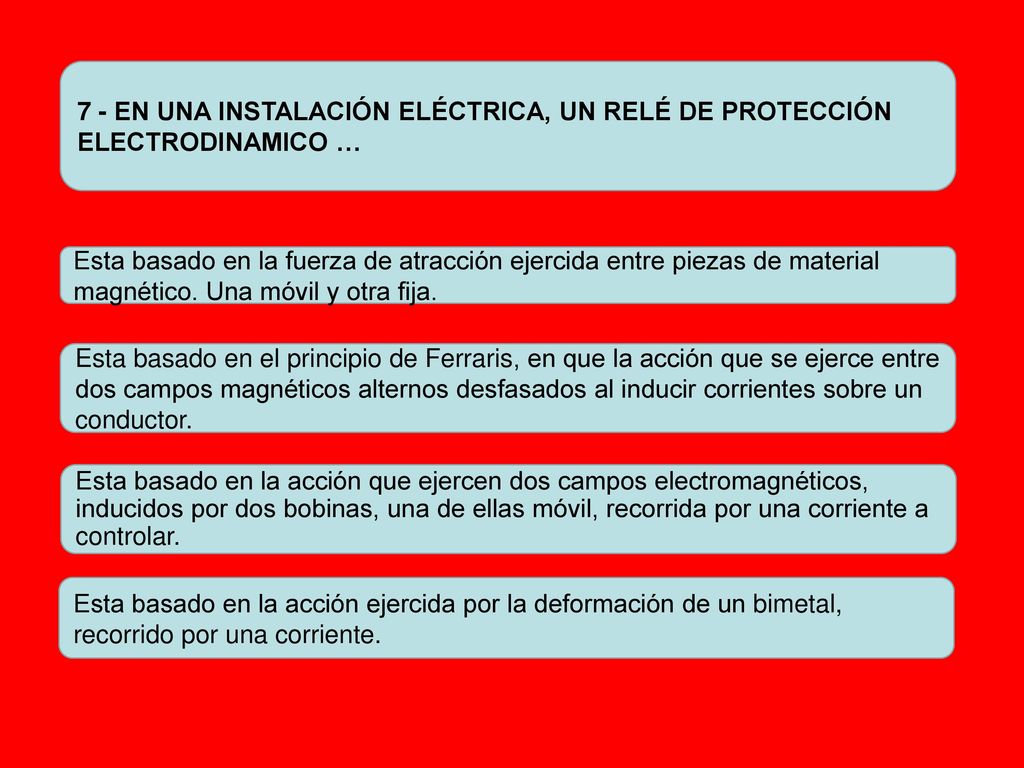

9 7 - EN UNA INSTALACIÓN ELÉCTRICA, UN RELÉ DE PROTECCIÓN ELECTRODINAMICO …
Esta basado en la fuerza de atracción ejercida entre piezas de material magnético. Una móvil y otra fija. Esta basado en el principio de Ferraris, en que la acción que se ejerce entre dos campos magnéticos alternos desfasados al inducir corrientes sobre un conductor. Esta basado en la acción que ejercen dos campos electromagnéticos, inducidos por dos bobinas, una de ellas móvil, recorrida por una corriente a controlar. Esta basado en la acción ejercida por la deformación de un bimetal, recorrido por una corriente.

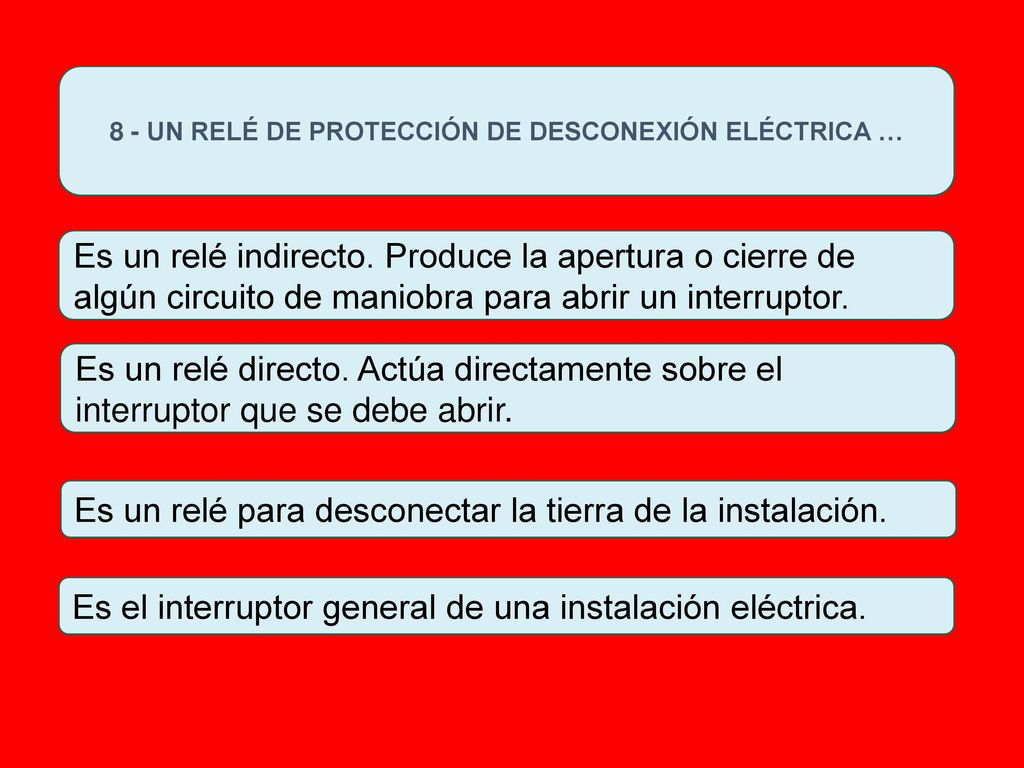

10 8 - UN RELÉ DE PROTECCIÓN DE DESCONEXIÓN ELÉCTRICA …
Es un relé indirecto. Produce la apertura o cierre de algún circuito de maniobra para abrir un interruptor. Es un relé directo. Actúa directamente sobre el interruptor que se debe abrir. Es un relé para desconectar la tierra de la instalación. Es el interruptor general de una instalación eléctrica.

11 Relés de tiempo inverso.

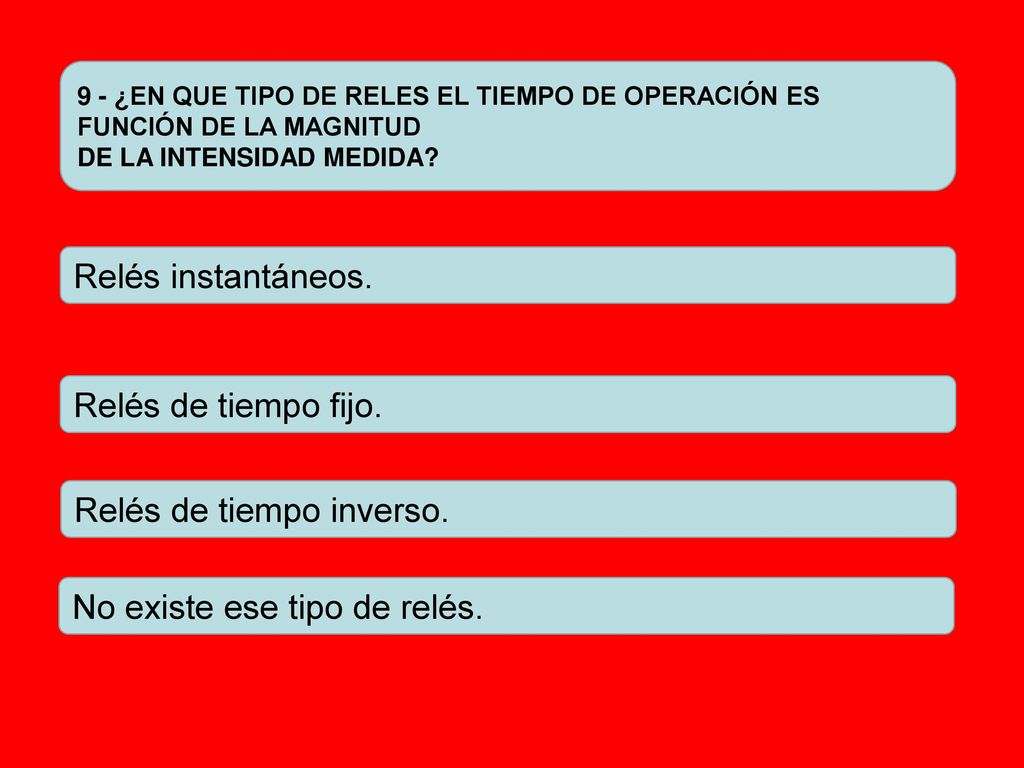

9 - ¿EN QUE TIPO DE RELES EL TIEMPO DE OPERACIÓN ES FUNCIÓN DE LA MAGNITUD DE LA INTENSIDAD MEDIDA? Relés instantáneos. Relés de tiempo fijo. Relés de tiempo inverso. No existe ese tipo de relés.

12 Cualquier tipo de relés.

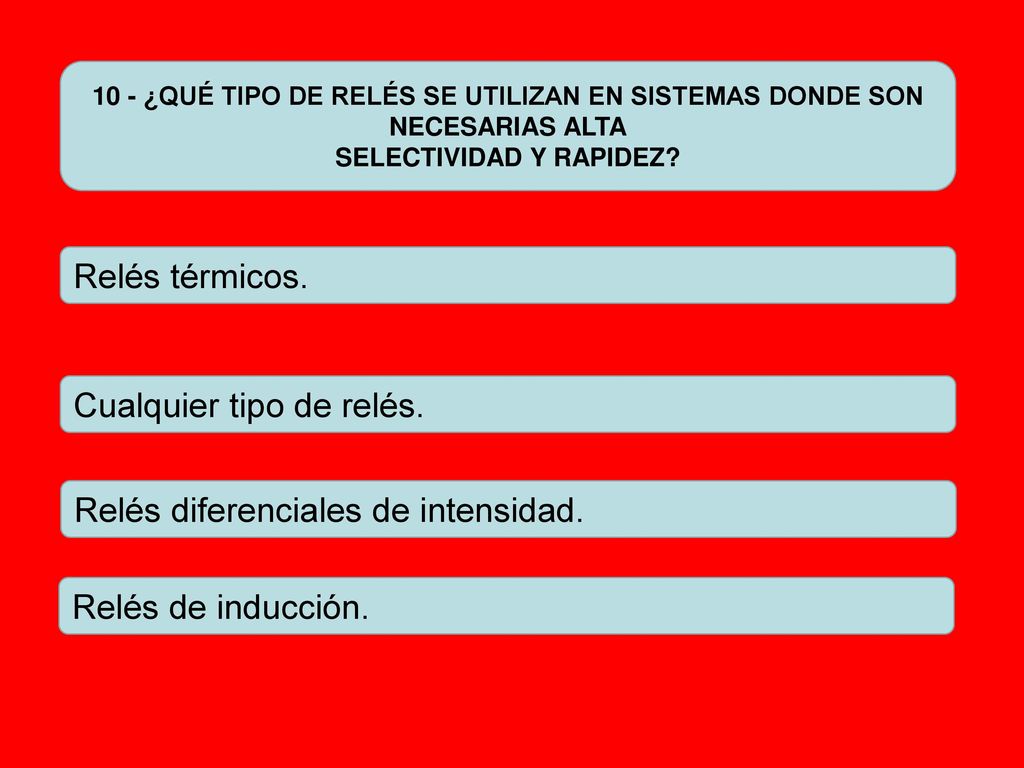

10 - ¿QUÉ TIPO DE RELÉS SE UTILIZAN EN SISTEMAS DONDE SON NECESARIAS ALTA SELECTIVIDAD Y RAPIDEZ? Relés térmicos. Cualquier tipo de relés. Relés diferenciales de intensidad. Relés de inducción.
