Sustitución de un LT6 por un Tesys T

Presentación del tema: "Sustitución de un LT6 por un Tesys T"— Transcripción de la presentación:

1 Sustitución de un LT6 por un Tesys T
Guía de Sustitución Sustitución de un LT6 por un Tesys T Centro de Competencia Técnica

2 ÍNDICE Equivalencias en el Objetivo mapeado Diferencias en el
conexionado Conclusión Comparativa de funciones

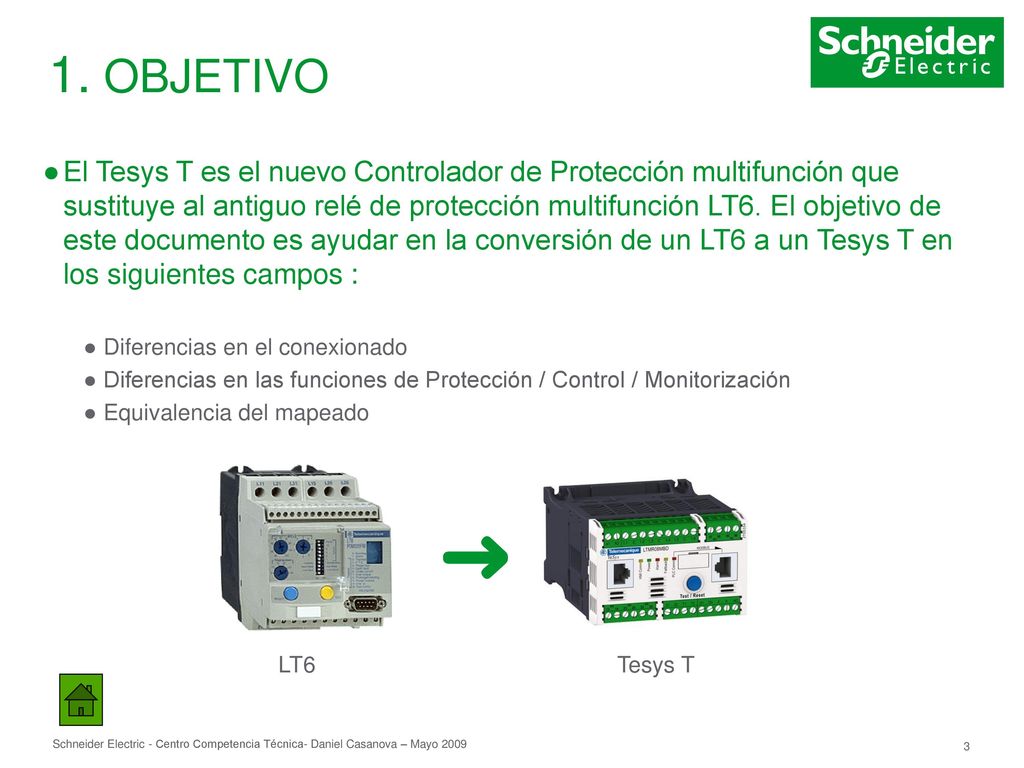

3 1. OBJETIVO El Tesys T es el nuevo Controlador de Protección multifunción que sustituye al antiguo relé de protección multifunción LT6. El objetivo de este documento es ayudar en la conversión de un LT6 a un Tesys T en los siguientes campos : Diferencias en el conexionado Diferencias en las funciones de Protección / Control / Monitorización Equivalencia del mapeado LT6 Tesys T

4 2. DIFERENCIAS CONEXIONADO

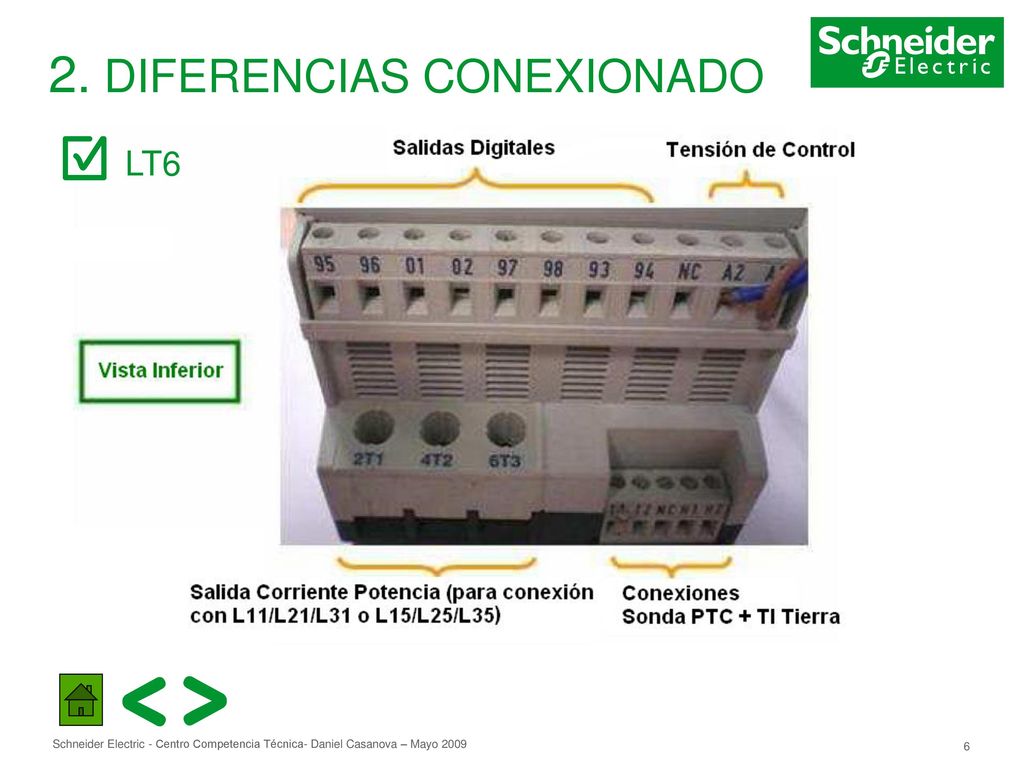

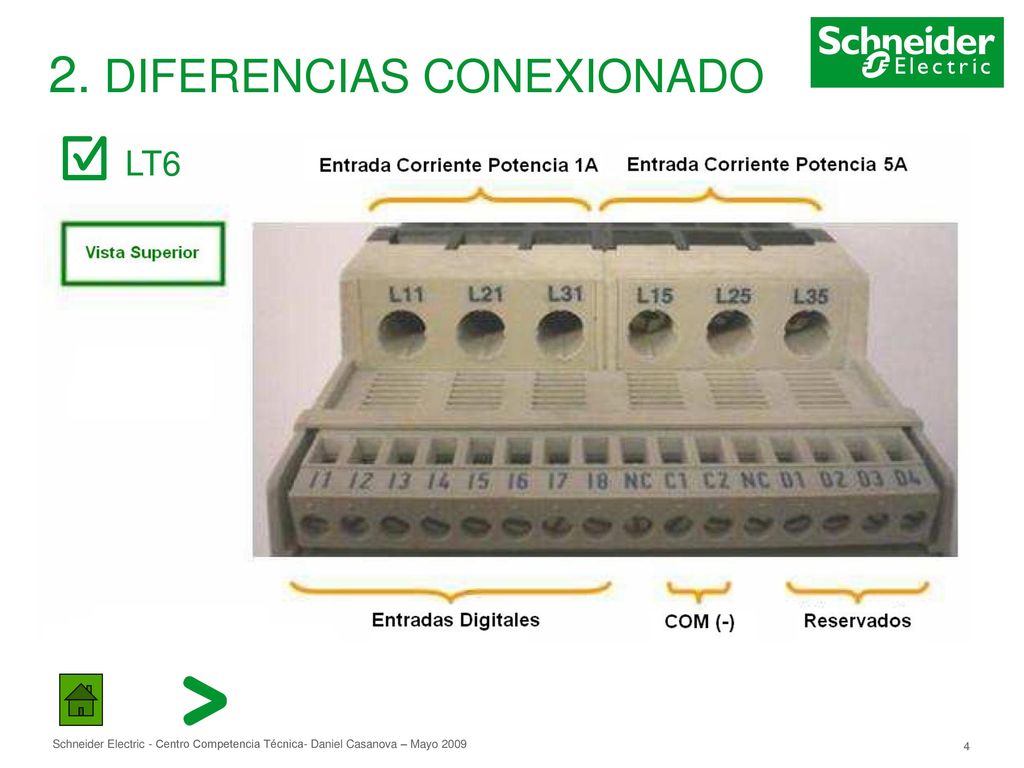

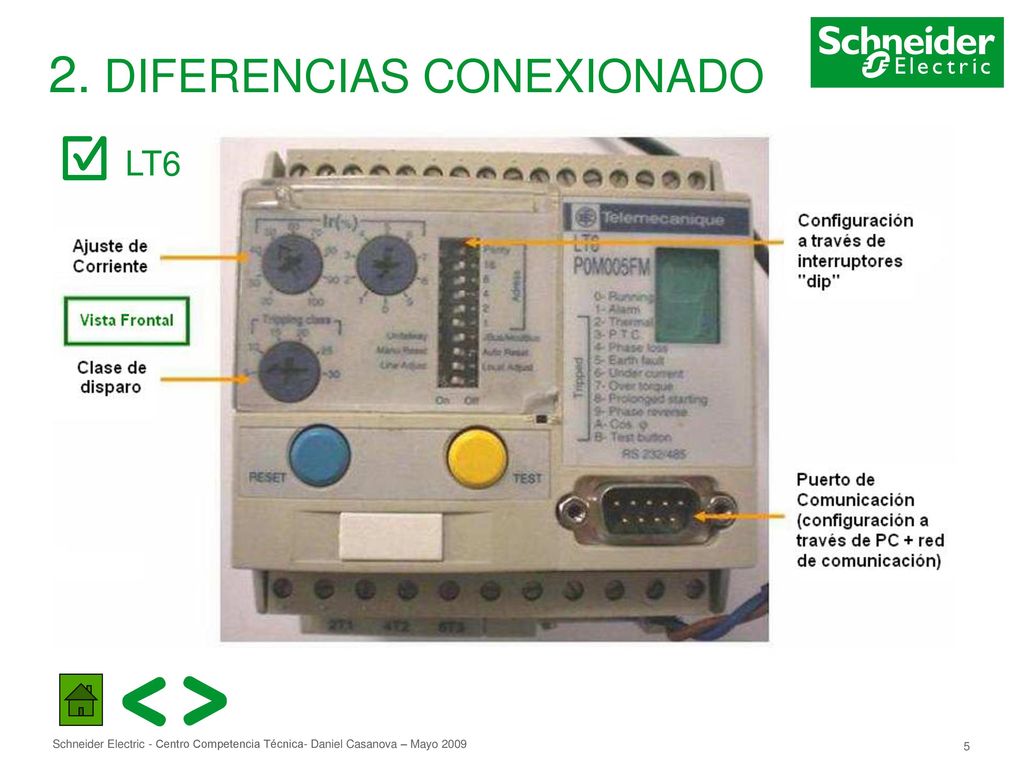

LT6

5 2. DIFERENCIAS CONEXIONADO
LT6

6 2. DIFERENCIAS CONEXIONADO
LT6

7 2. DIFERENCIAS CONEXIONADO

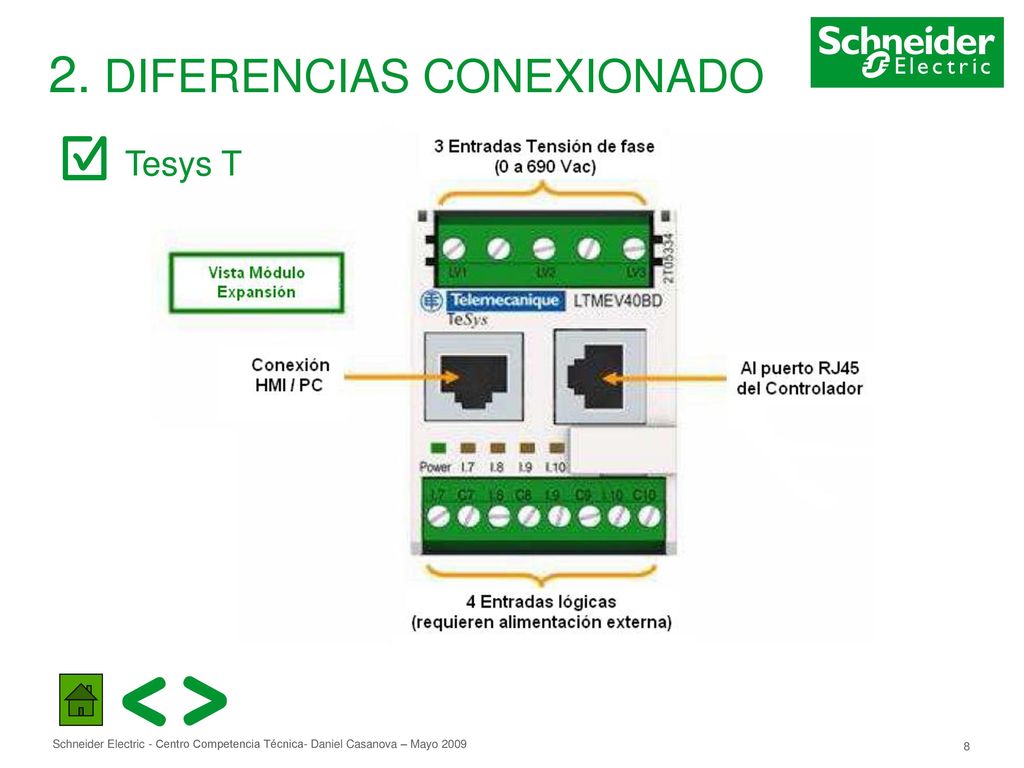

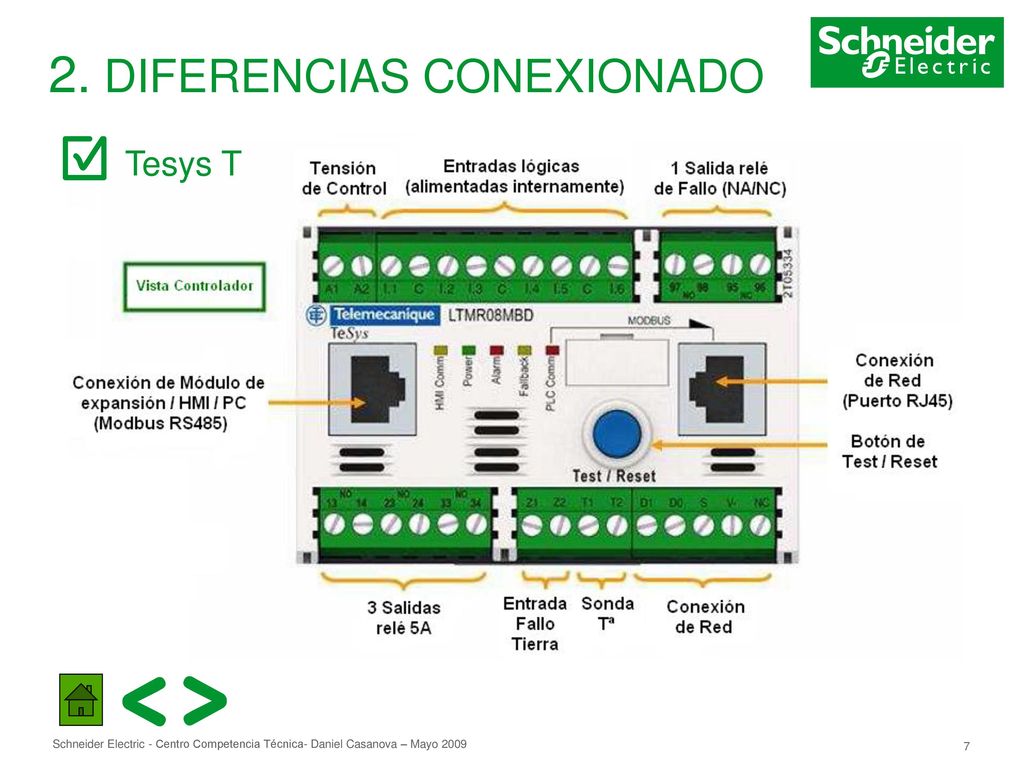

Tesys T

8 2. DIFERENCIAS CONEXIONADO
Tesys T

9 2. DIFERENCIAS CONEXIONADO

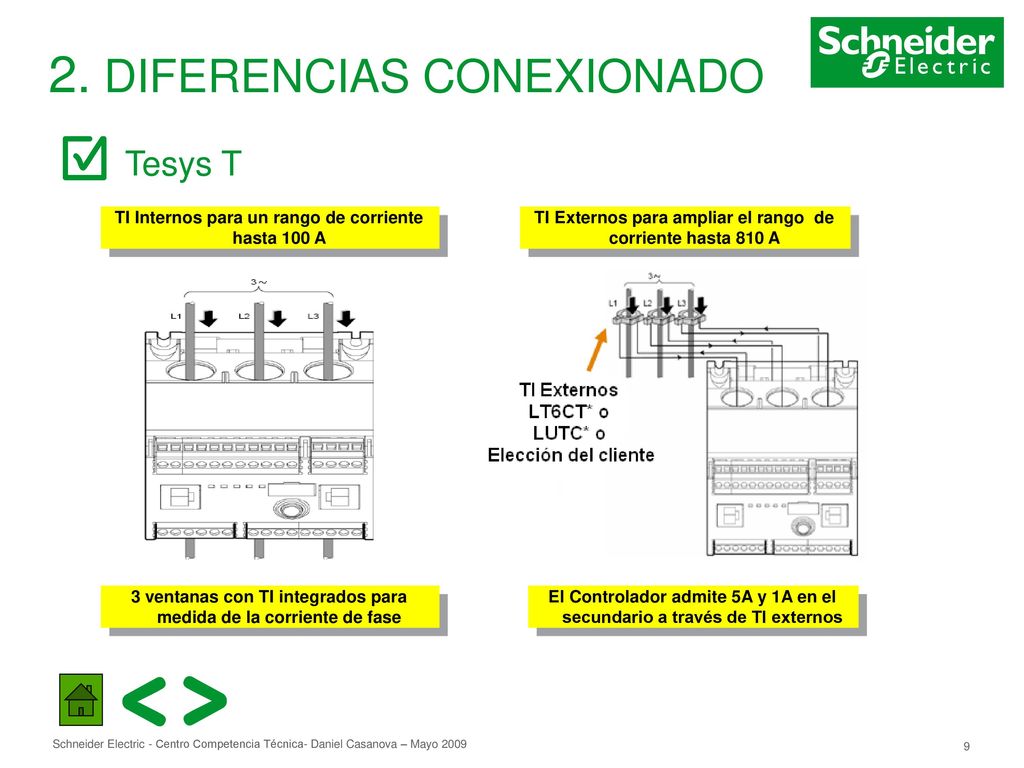

Tesys T TI Internos para un rango de corriente hasta 100 A TI Externos para ampliar el rango de corriente hasta 810 A 3 ventanas con TI integrados para medida de la corriente de fase El Controlador admite 5A y 1A en el secundario a través de TI externos

10 2. DIFERENCIAS CONEXIONADO

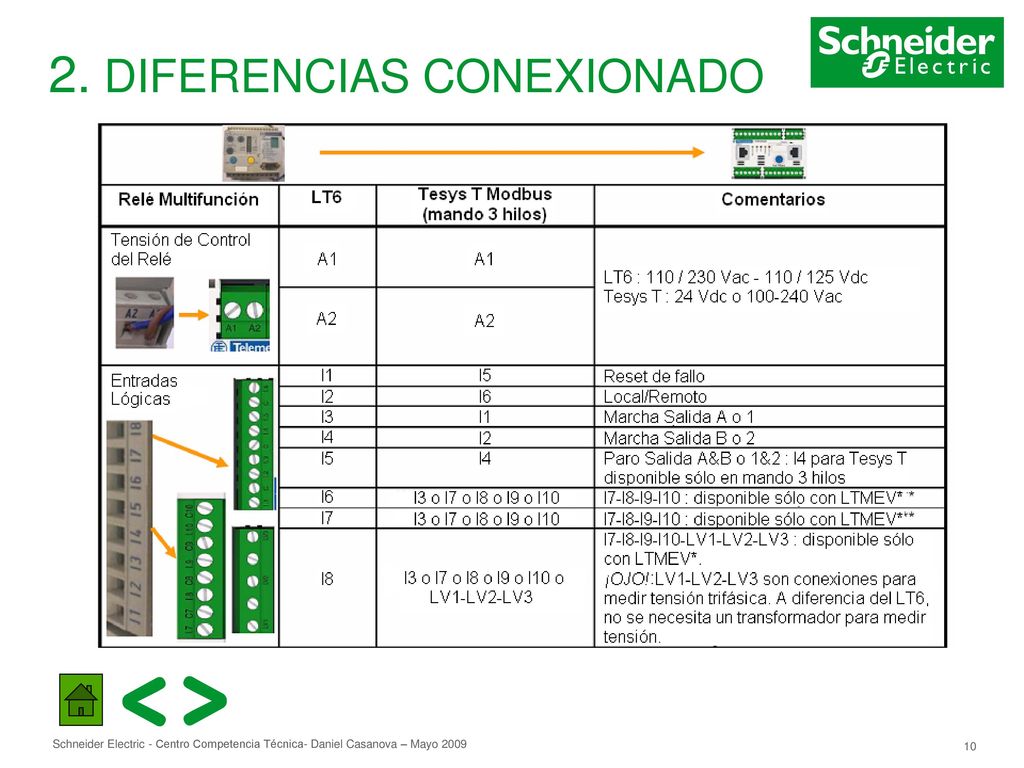

11 2. DIFERENCIAS CONEXIONADO

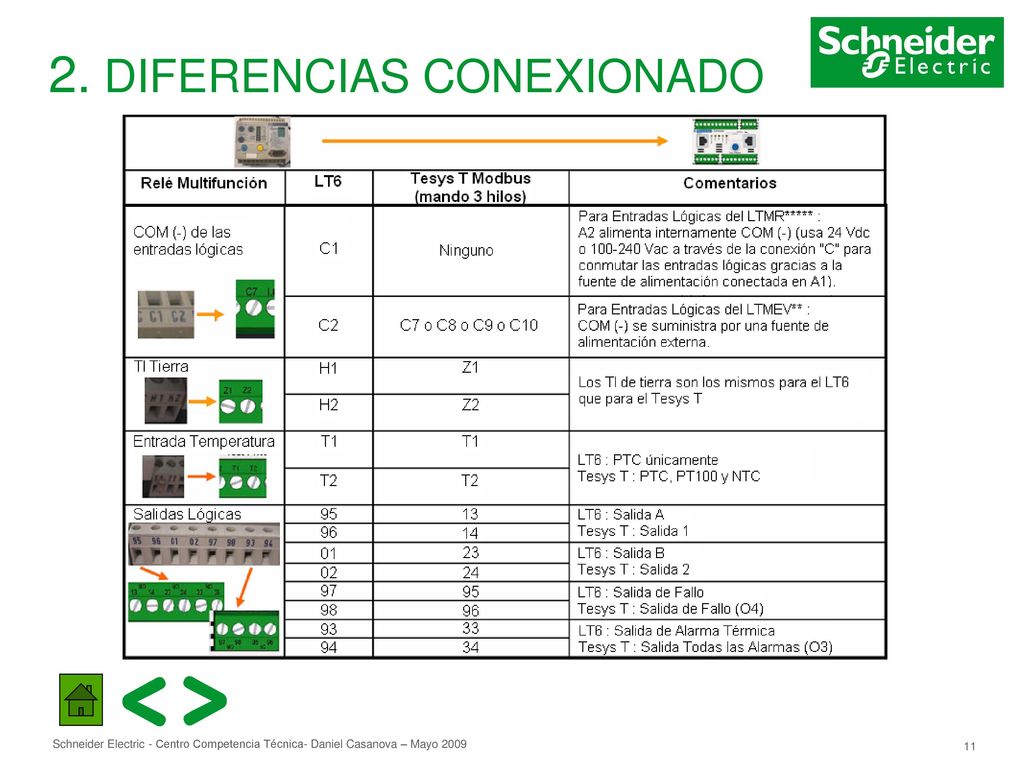

12 2. DIFERENCIAS CONEXIONADO

13 2. DIFERENCIAS CONEXIONADO

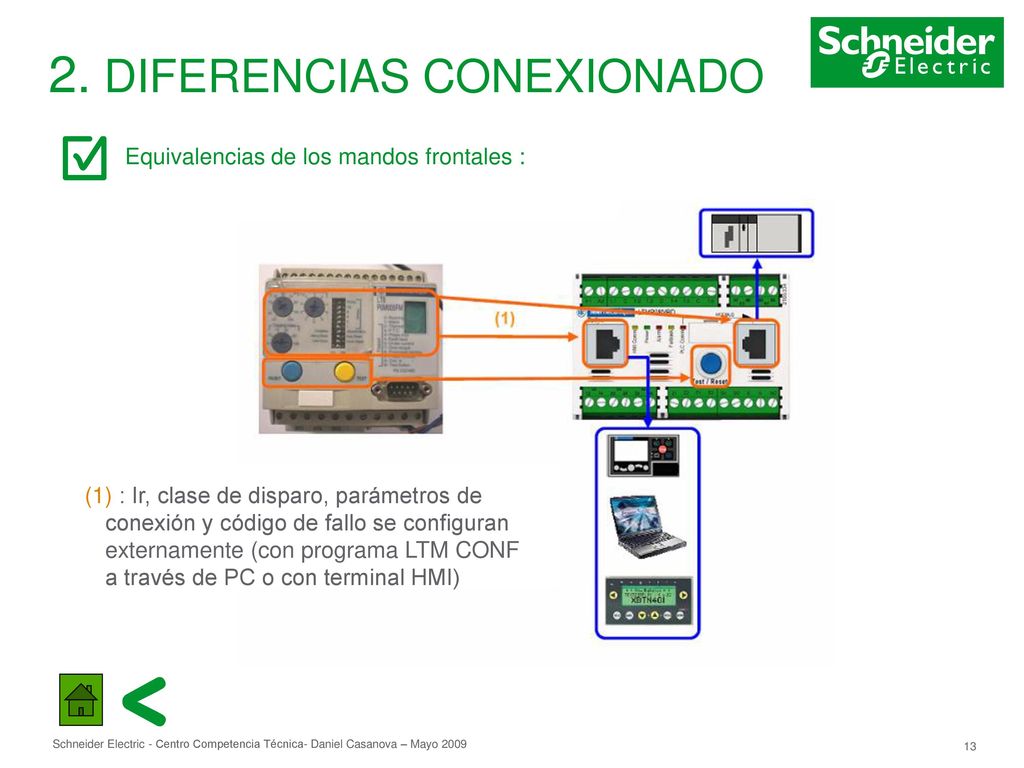

Equivalencias de los mandos frontales : (1) : Ir, clase de disparo, parámetros de conexión y código de fallo se configuran externamente (con programa LTM CONF a través de PC o con terminal HMI)

14 3. COMPARATIVA DE FUNCIONES

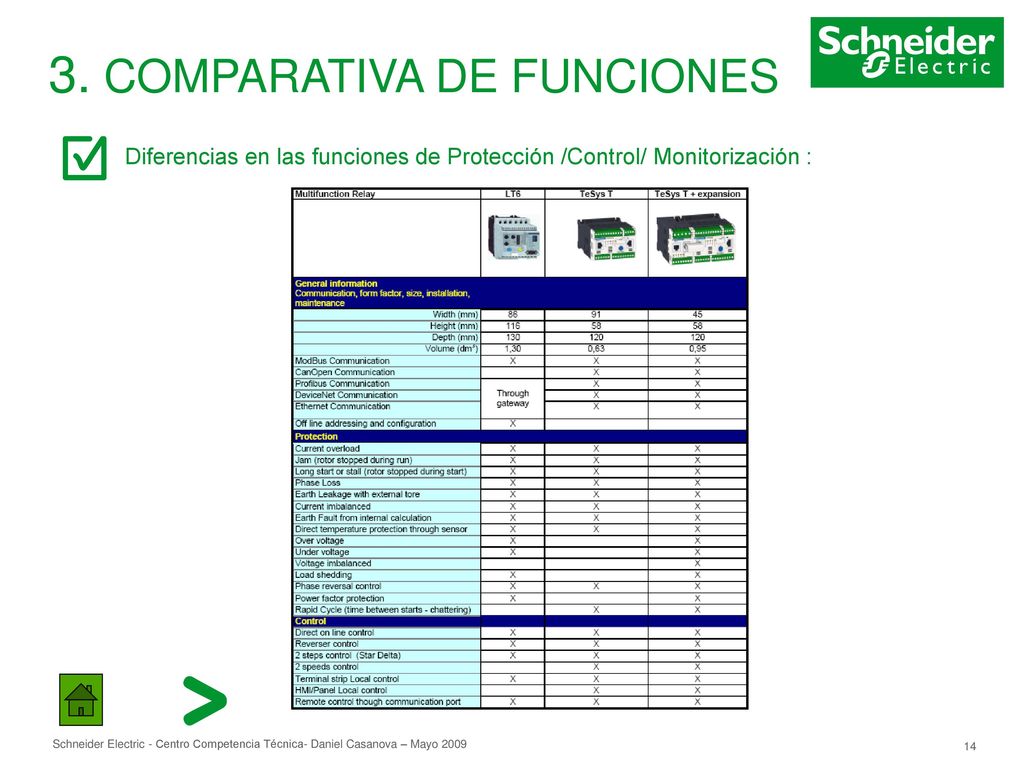

Diferencias en las funciones de Protección /Control/ Monitorización :

15 3. COMPARATIVA DE FUNCIONES

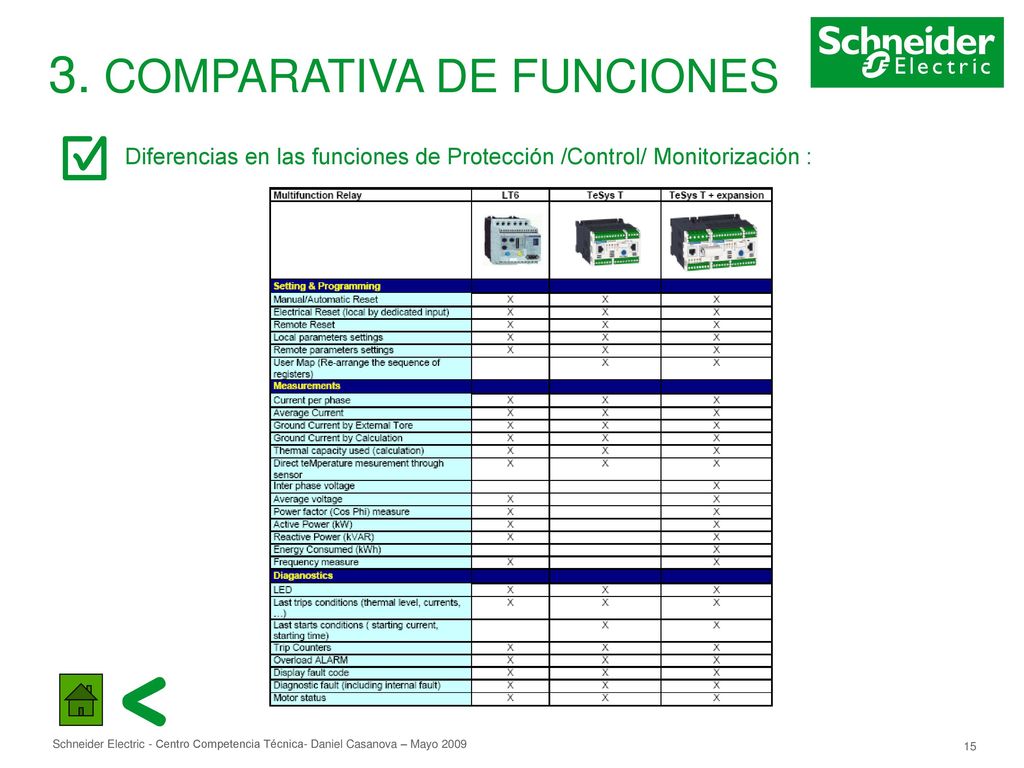

Diferencias en las funciones de Protección /Control/ Monitorización :

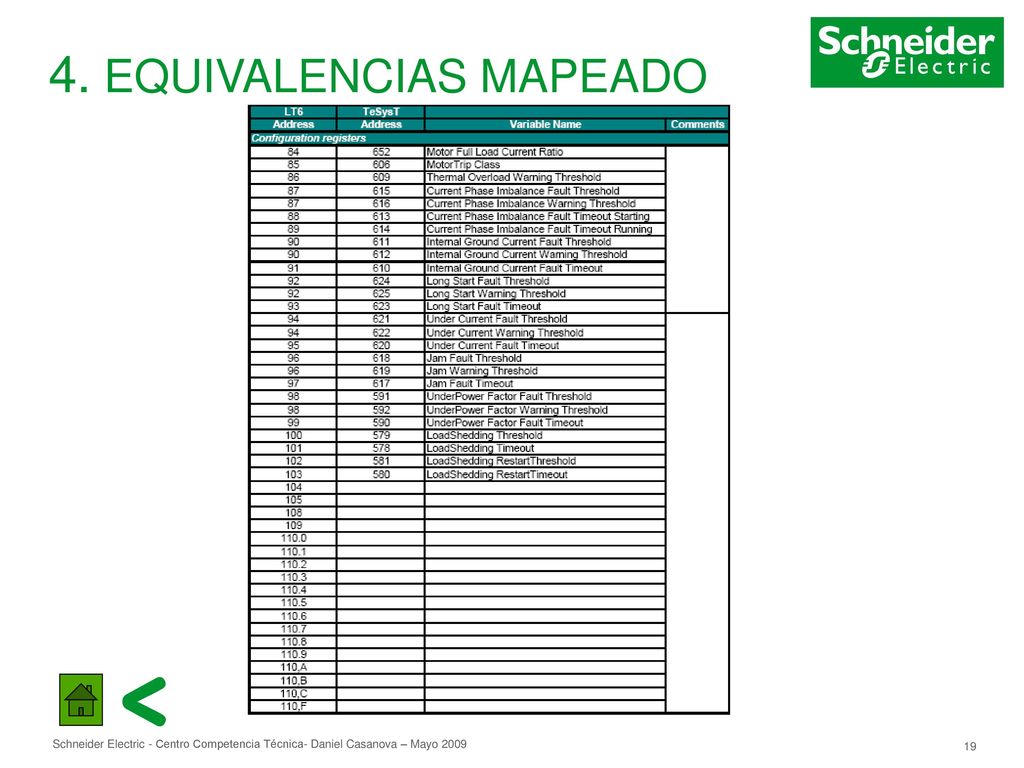

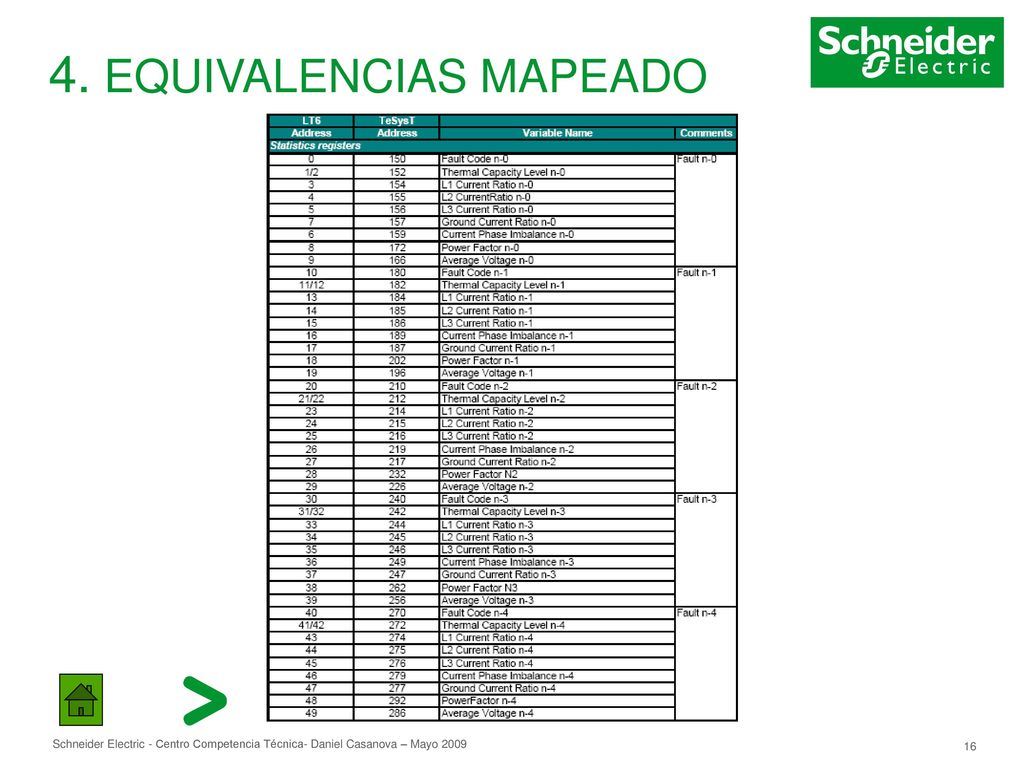

16 4. EQUIVALENCIAS MAPEADO

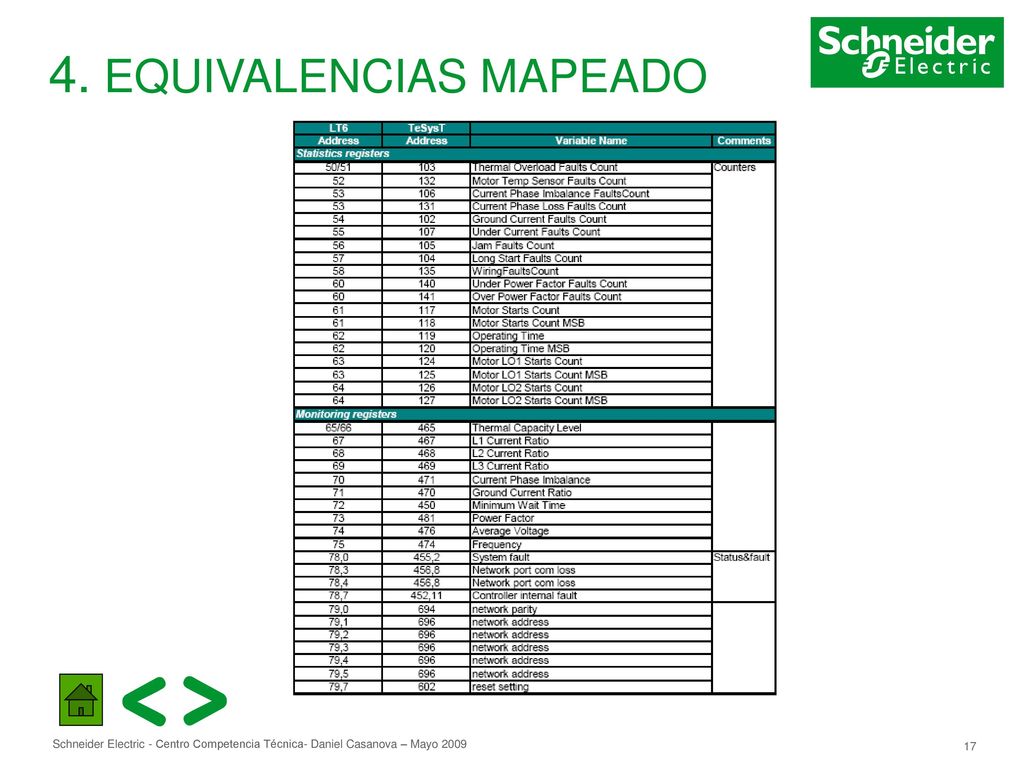

17 4. EQUIVALENCIAS MAPEADO

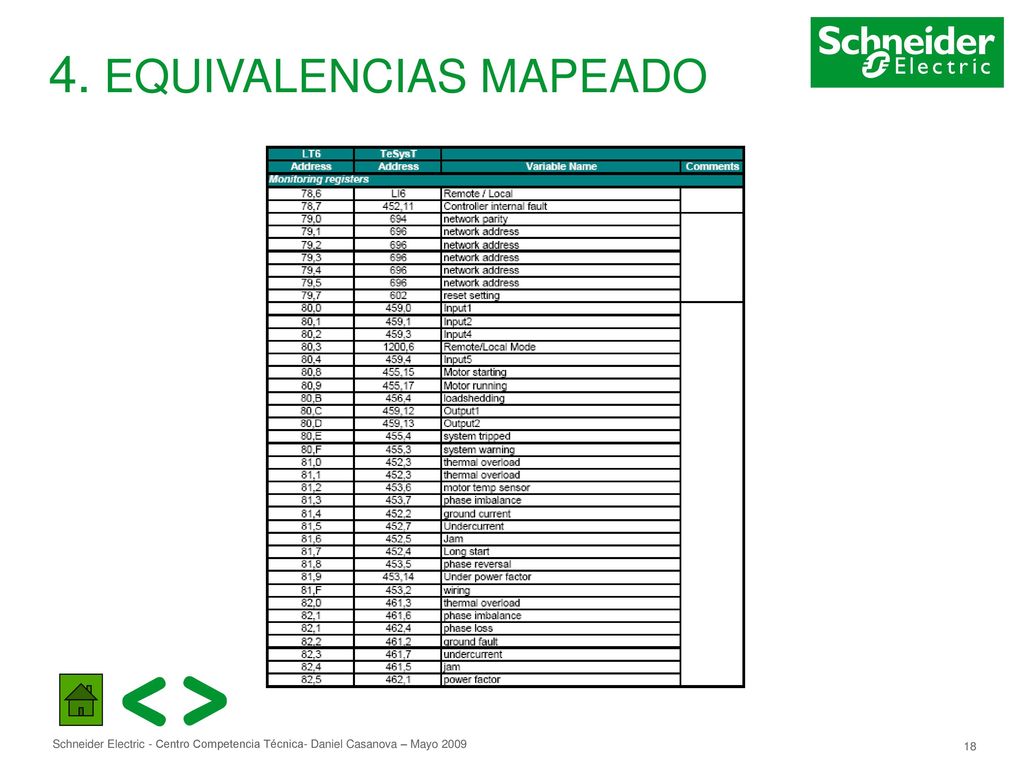

18 4. EQUIVALENCIAS MAPEADO

19 4. EQUIVALENCIAS MAPEADO

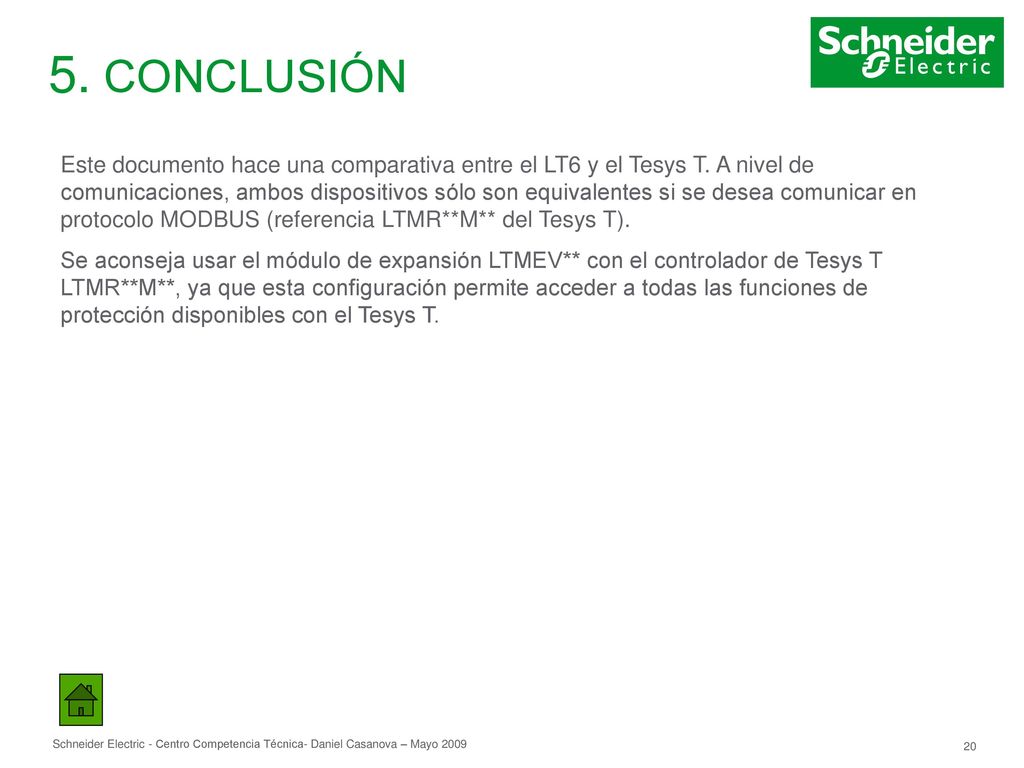

20 5. CONCLUSIÓN Este documento hace una comparativa entre el LT6 y el Tesys T. A nivel de comunicaciones, ambos dispositivos sólo son equivalentes si se desea comunicar en protocolo MODBUS (referencia LTMR**M** del Tesys T). Se aconseja usar el módulo de expansión LTMEV** con el controlador de Tesys T LTMR**M**, ya que esta configuración permite acceder a todas las funciones de protección disponibles con el Tesys T.
