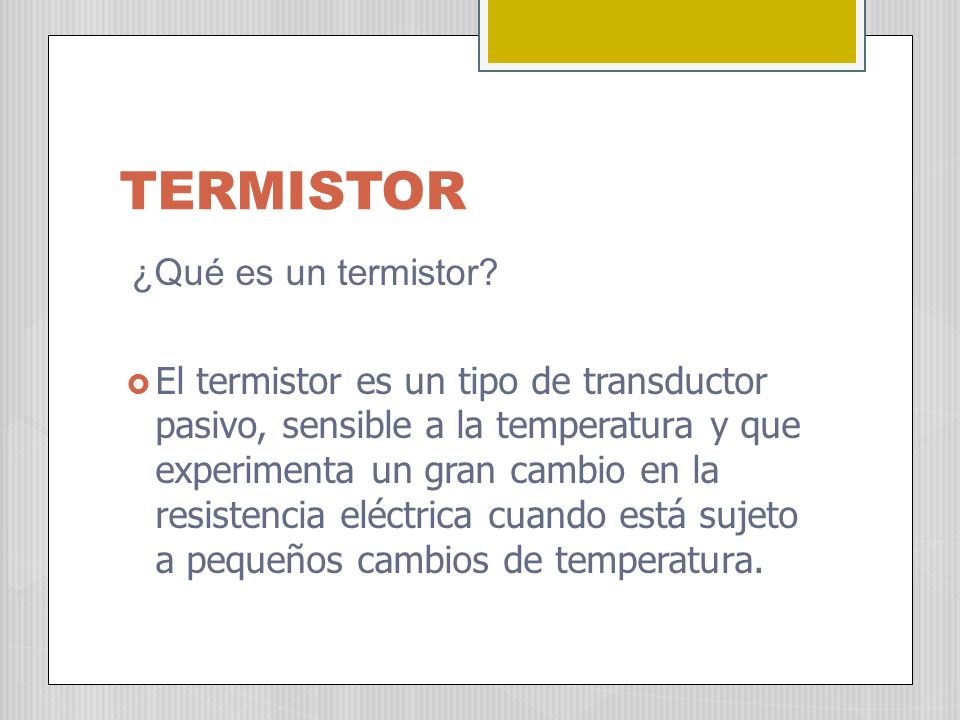

1 TERMISTOR ¿Qué es un termistor?  El termistor es un tipo de transductor pasivo, sensible a la temperatura y que experimenta un gran cambio en la resistencia eléctrica cuando está sujeto a pequeños cambios de temperatura.

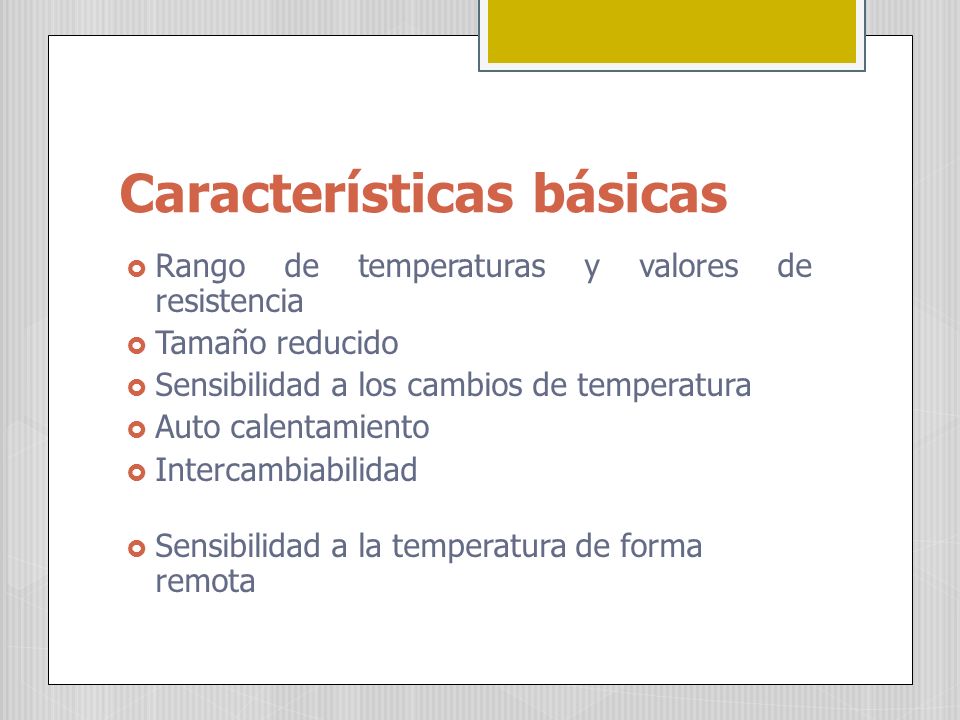

2 Características básicas  Rango de temperaturas y valores de resistencia  Tamaño reducido  Sensibilidad a los cambios de temperatura  Auto calentamiento  Intercambiabilidad  Sensibilidad a la temperatura de forma remota

3

4 Tipos de Termistores  NTC presentan un coeficiente de temperatura negativo.  PTC con un coeficiente de temperatura positivo. Se dividen en dos grupos atendiendo al signo del coeficiente de temperatura de la resistencia:

5 Termistor NTC  Son resistencias de material semiconductor cuya resistencia disminuye cuando aumenta la temperatura. Están construidos con una mezcla de óxidos metálicos.  Generalmente se utilizan combinaciones de: Ni-Mn-O, Ni-Cu-Mn-O y Ti-Fe-O Básicamente, el incremento de temperatura aporta la energía necesaria para que se incremente el numero de portadores capaces de moverse, lo que lleva un incremento en la conductividad del material

6 Termistor NTC Características:  Se observa que la relación entre la resistencia y la temperatura no es lineal, sobre todo, cundo se considera n margen de temperatura amplio.  La sensibilidad es muy grande a bajas temperaturas y va disminuyendo conforme aumenta esta.  Una sensibilidad alta es una característica muy deseable de cualquier sensor; de hecho, es la mayor ventaja de los termistores frente a otros sensores de temperatura.

7

8 Termistores PTC  Las PTC son termistores con coeficiente de temperatura positivo. Presentan la propiedad de experimentar un cambio brusco en su valor resistivo cuando la temperatura supera un valor crítico característico del material.  Están fabricadas con materiales cerámicos policristalinos dopados con impurezas. Se utilizan fundamentalmente compuestos de bario, plomo y titanio con aditivos tales como manganeso y tántalo. Su forma mas común es un disco con las superficies metalizadas.

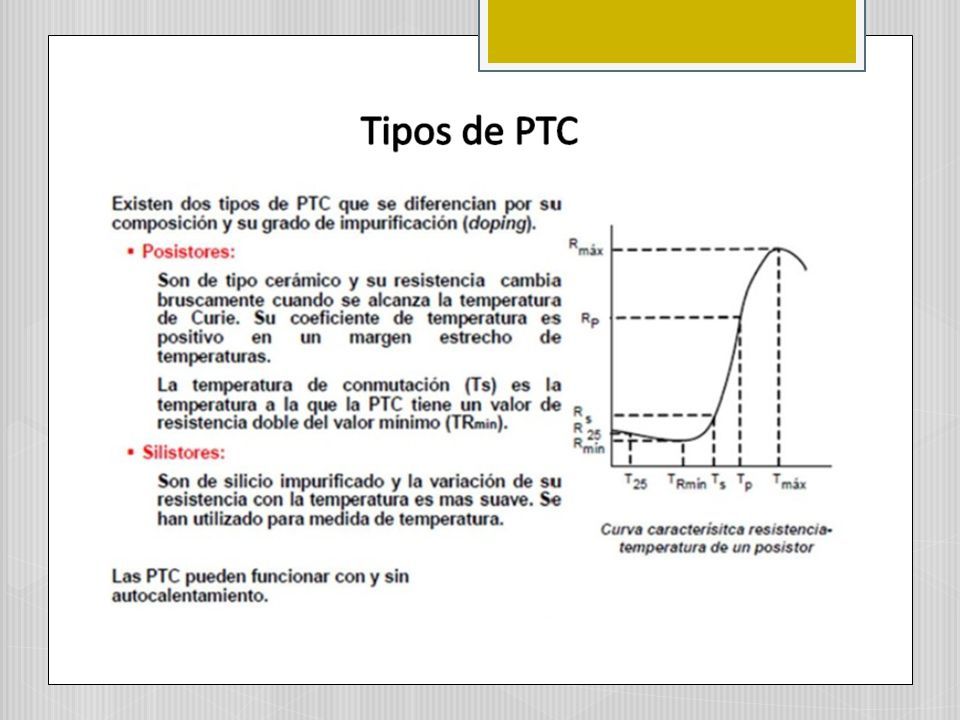

9

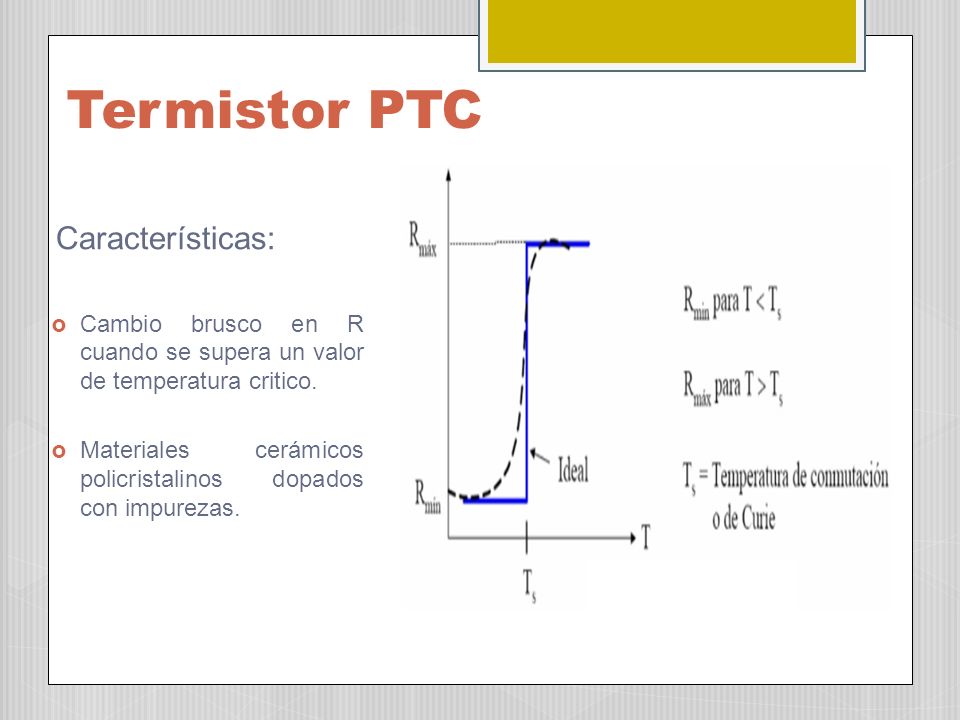

10 Termistor PTC Características:  Cambio brusco en R cuando se supera un valor de temperatura critico.  Materiales cerámicos policristalinos dopados con impurezas.

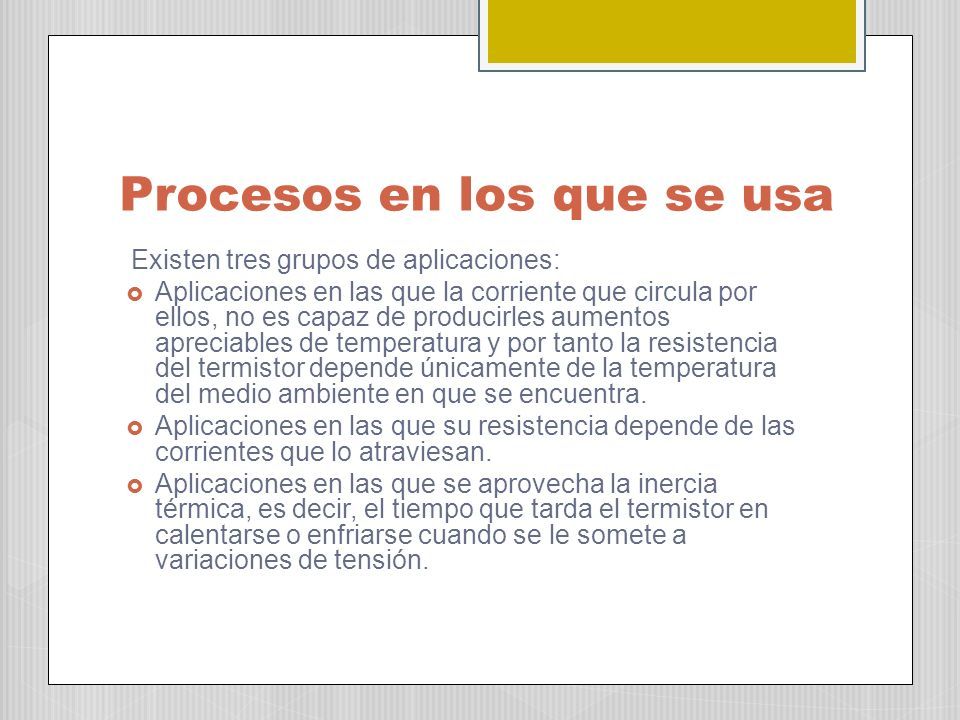

11 Procesos en los que se usa Existen tres grupos de aplicaciones:  Aplicaciones en las que la corriente que circula por ellos, no es capaz de producirles aumentos apreciables de temperatura y por tanto la resistencia del termistor depende únicamente de la temperatura del medio ambiente en que se encuentra.  Aplicaciones en las que su resistencia depende de las corrientes que lo atraviesan.  Aplicaciones en las que se aprovecha la inercia térmica, es decir, el tiempo que tarda el termistor en calentarse o enfriarse cuando se le somete a variaciones de tensión.

12 Aplicaciones

13 APLICACIONES Medición de temperatura  Por su pequeño tamaño, alta sensibilidad, rapidez y robustez, los termistores son muy utilizados en la medición de temperatura.  Sin embargo trabajan en un rango de temperatura limitado ( -40ºC a 300ºC) y hay que controlar que la corriente que circula por el termistor no sea suficiente para producir un excesivo autocalentamiento. Puente de Wheatstone

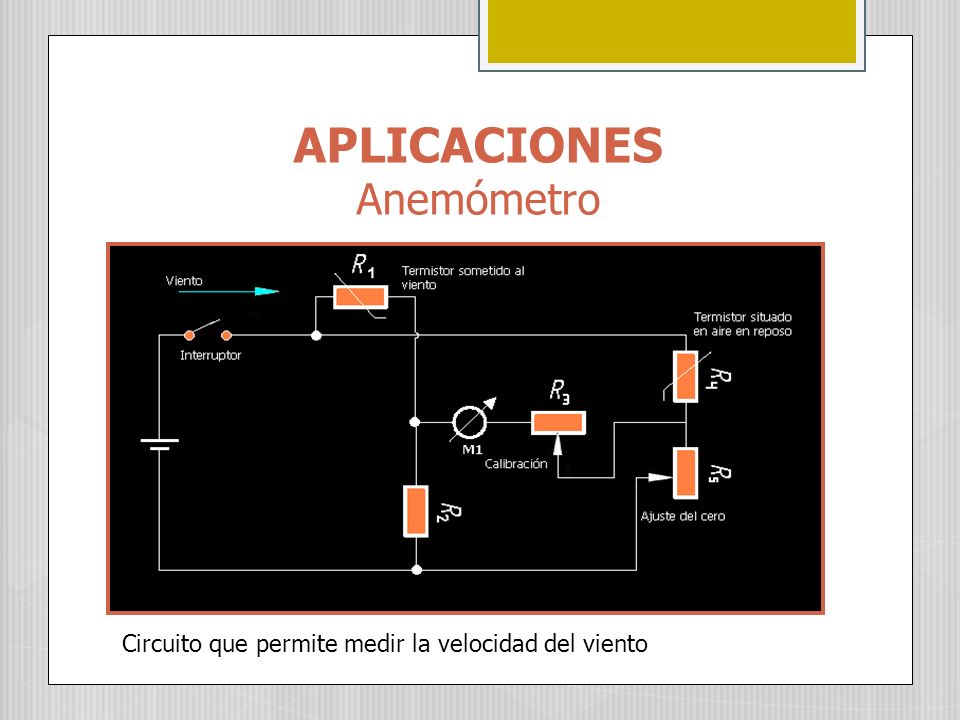

14 APLICACIONES Anemómetro Circuito que permite medir la velocidad del viento

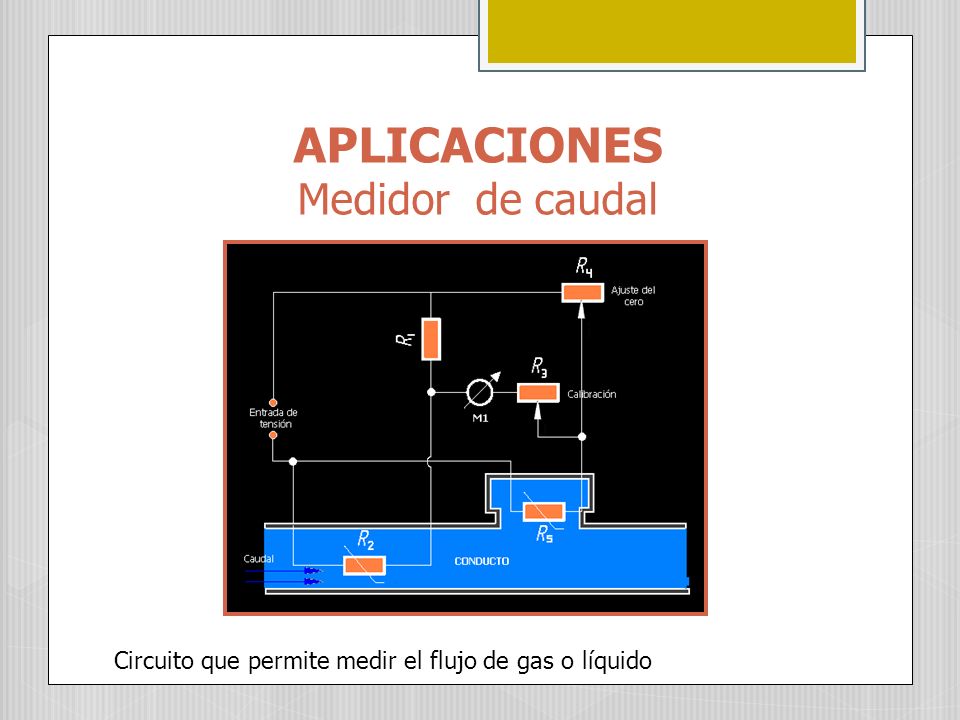

15 APLICACIONES Medidor de caudal Circuito que permite medir el flujo de gas o líquido

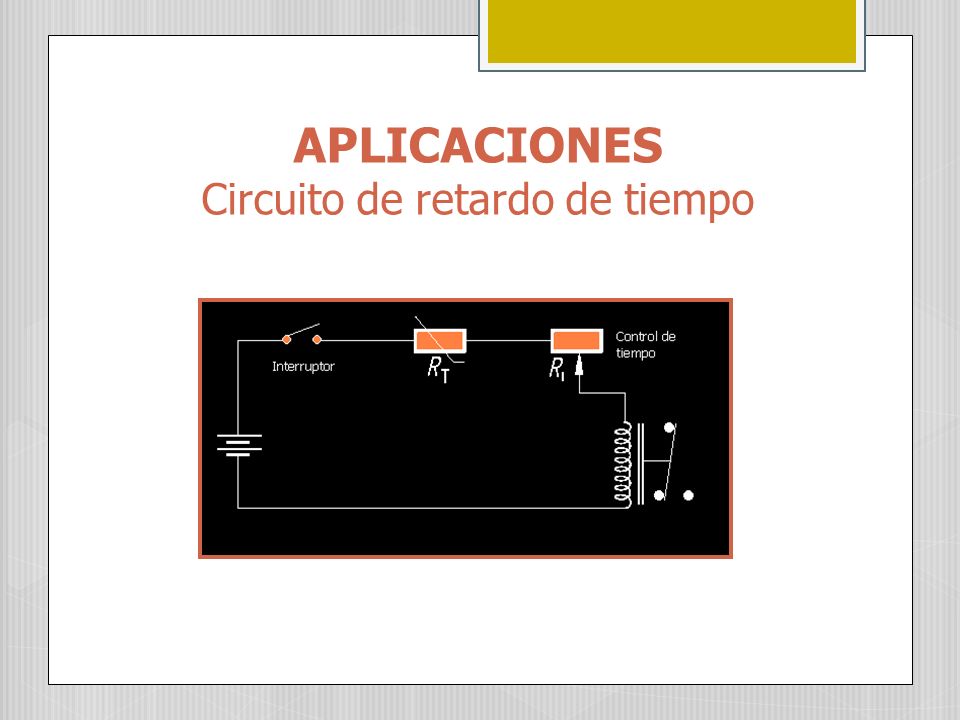

16 APLICACIONES Circuito de retardo de tiempo

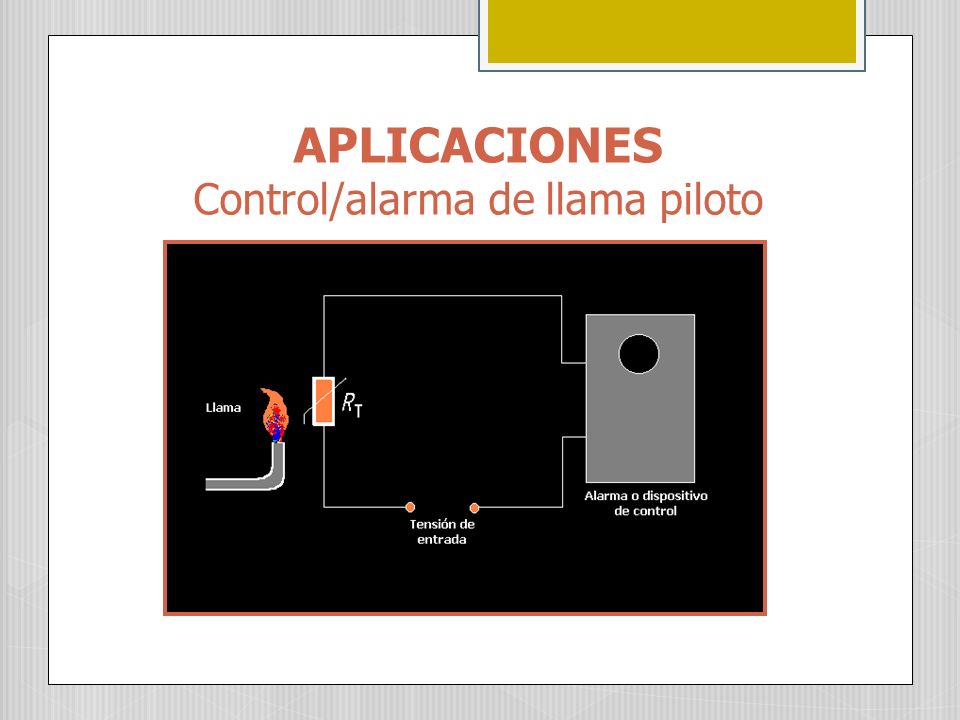

17 APLICACIONES Control/alarma de llama piloto
