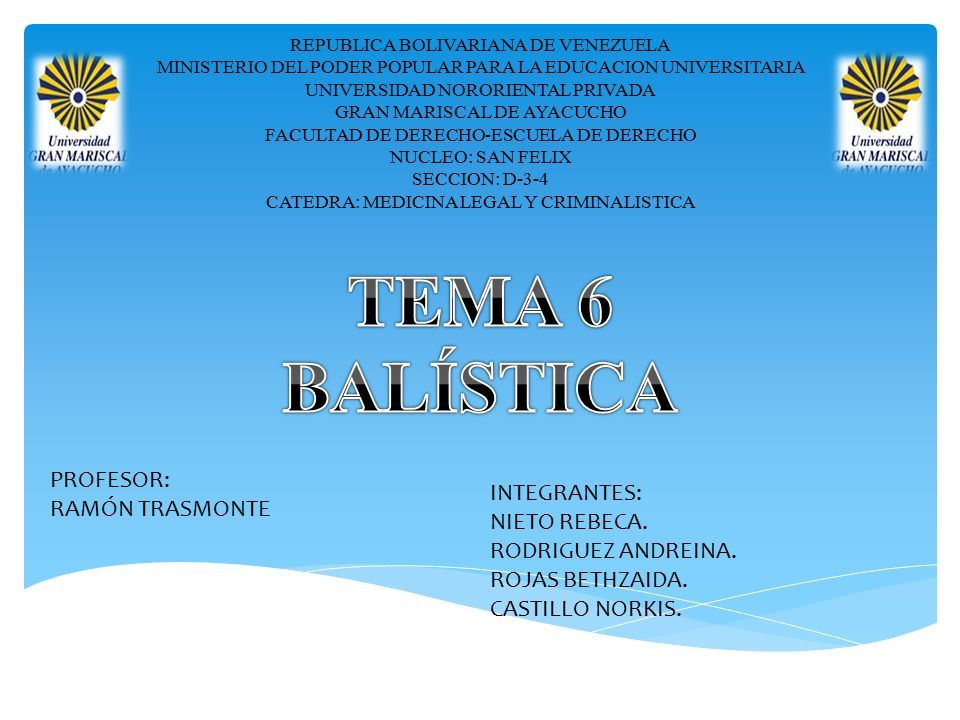

1 REPUBLICA BOLIVARIANA DE VENEZUELA MINISTERIO DEL PODER POPULAR PARA LA EDUCACION UNIVERSITARIA UNIVERSIDAD NORORIENTAL PRIVADA GRAN MARISCAL DE AYACUCHO FACULTAD DE DERECHO-ESCUELA DE DERECHO NUCLEO: SAN FELIX SECCION: D-3-4 CATEDRA: MEDICINA LEGAL Y CRIMINALISTICA PROFESOR: RAMÓN TRASMONTE INTEGRANTES: NIETO REBECA. RODRIGUEZ ANDREINA. ROJAS BETHZAIDA. CASTILLO NORKIS.

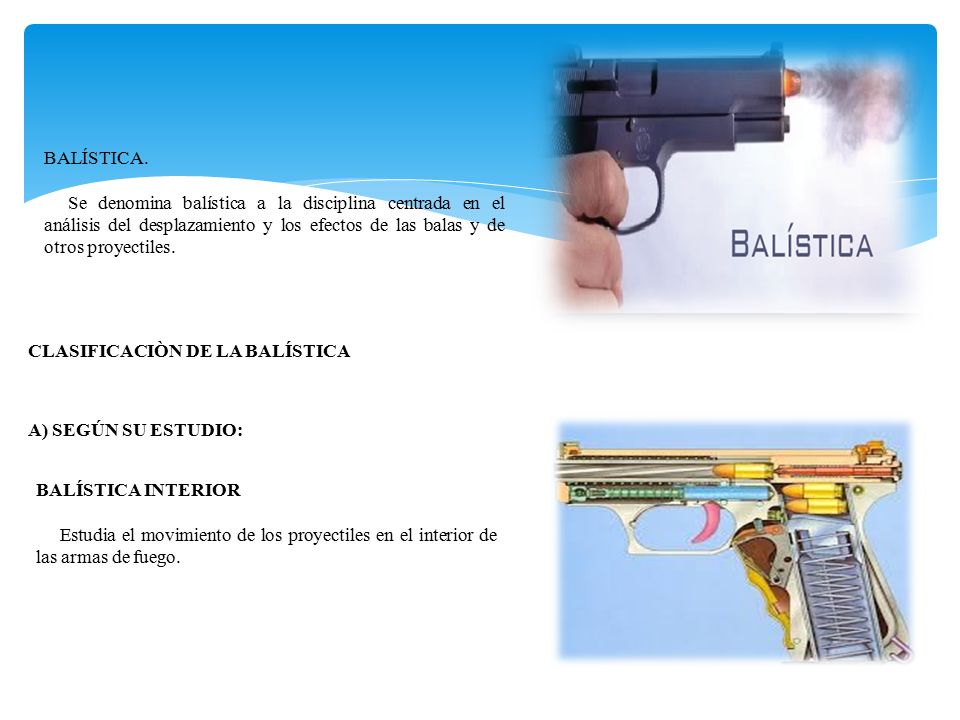

2 BALÍSTICA. Se denomina balística a la disciplina centrada en el análisis del desplazamiento y los efectos de las balas y de otros proyectiles. CLASIFICACIÒN DE LA BALÍSTICA A) SEGÚN SU ESTUDIO: BALÍSTICA INTERIOR Estudia el movimiento de los proyectiles en el interior de las armas de fuego.

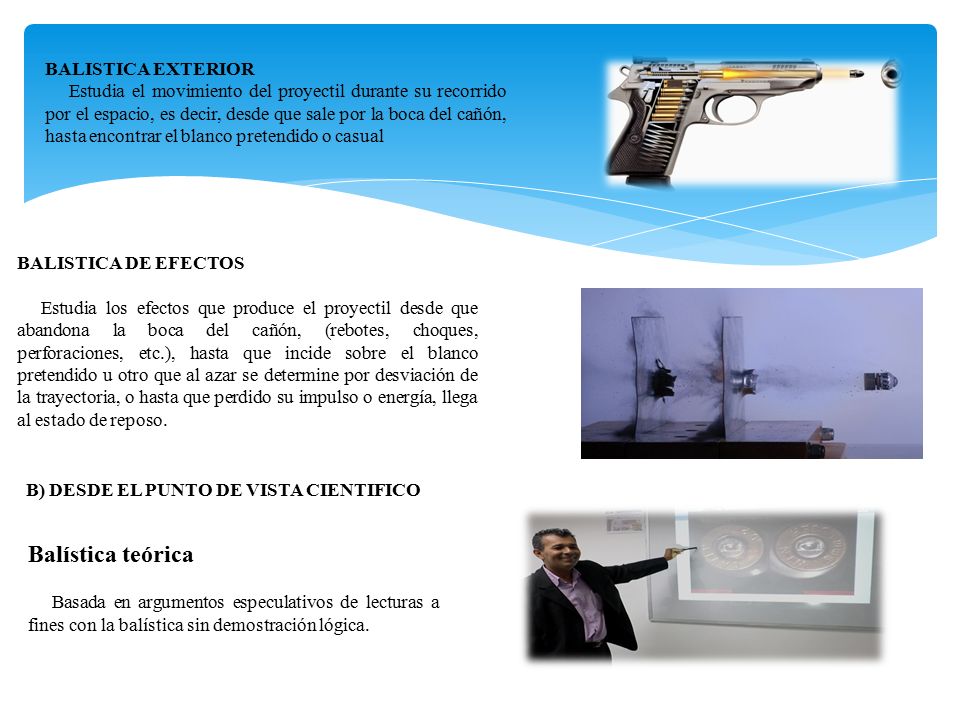

3 BALISTICA EXTERIOR Estudia el movimiento del proyectil durante su recorrido por el espacio, es decir, desde que sale por la boca del cañón, hasta encontrar el blanco pretendido o casual BALISTICA DE EFECTOS Estudia los efectos que produce el proyectil desde que abandona la boca del cañón, (rebotes, choques, perforaciones, etc.), hasta que incide sobre el blanco pretendido u otro que al azar se determine por desviación de la trayectoria, o hasta que perdido su impulso o energía, llega al estado de reposo. B) DESDE EL PUNTO DE VISTA CIENTIFICO Balística teórica Basada en argumentos especulativos de lecturas a fines con la balística sin demostración lógica.

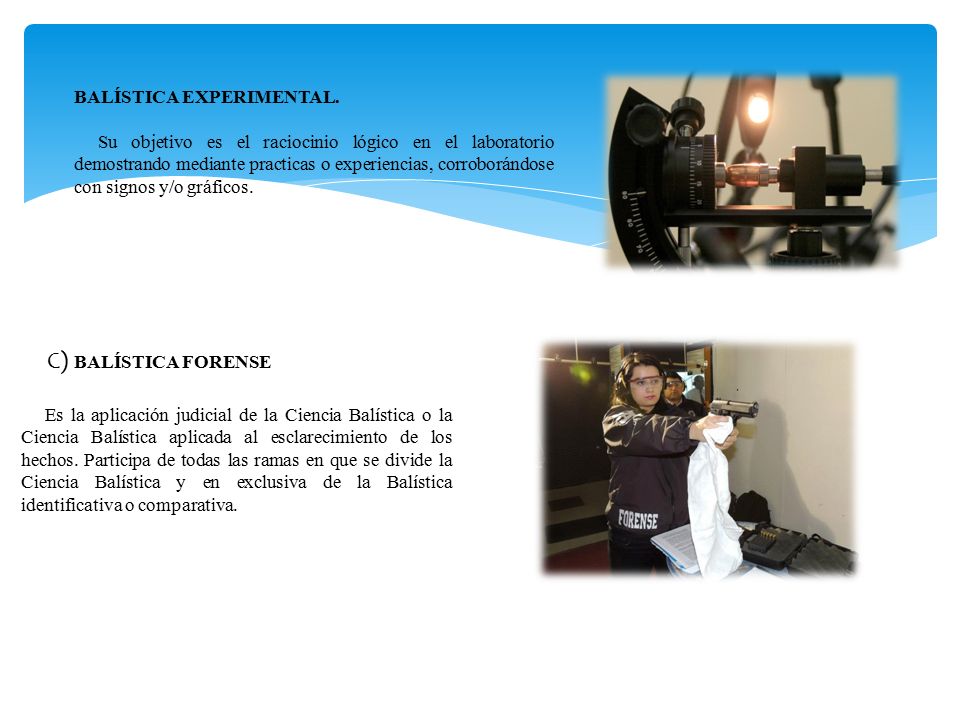

4 BALÍSTICA EXPERIMENTAL. Su objetivo es el raciocinio lógico en el laboratorio demostrando mediante practicas o experiencias, corroborándose con signos y/o gráficos. C) BALÍSTICA FORENSE Es la aplicación judicial de la Ciencia Balística o la Ciencia Balística aplicada al esclarecimiento de los hechos. Participa de todas las ramas en que se divide la Ciencia Balística y en exclusiva de la Balística identificativa o comparativa.

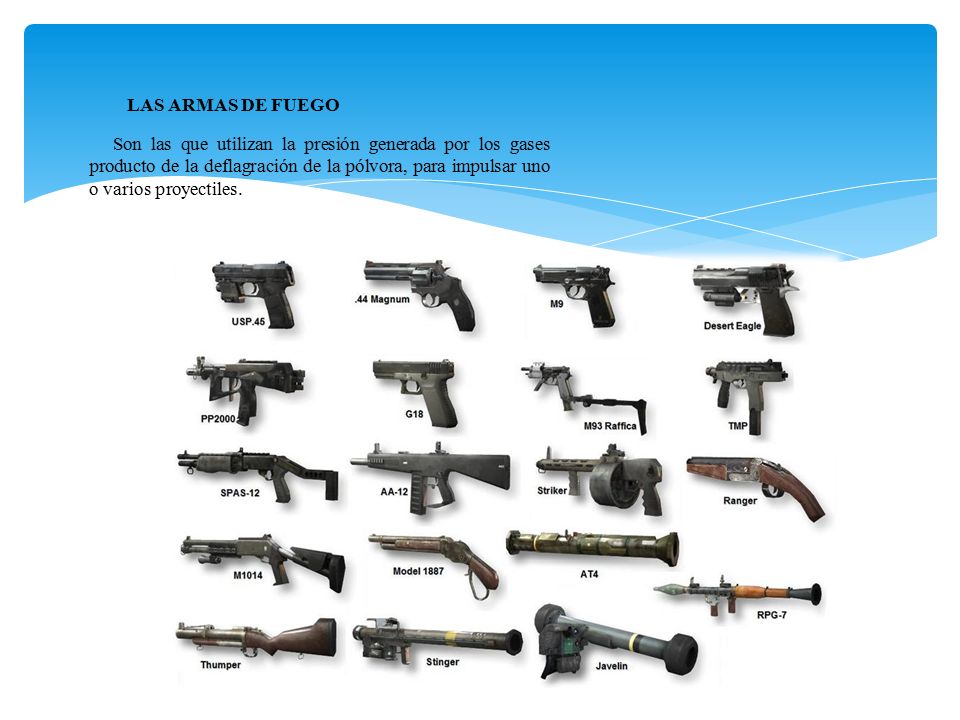

5 LAS ARMAS DE FUEGO Son las que utilizan la presión generada por los gases producto de la deflagración de la pólvora, para impulsar uno o varios proyectiles.

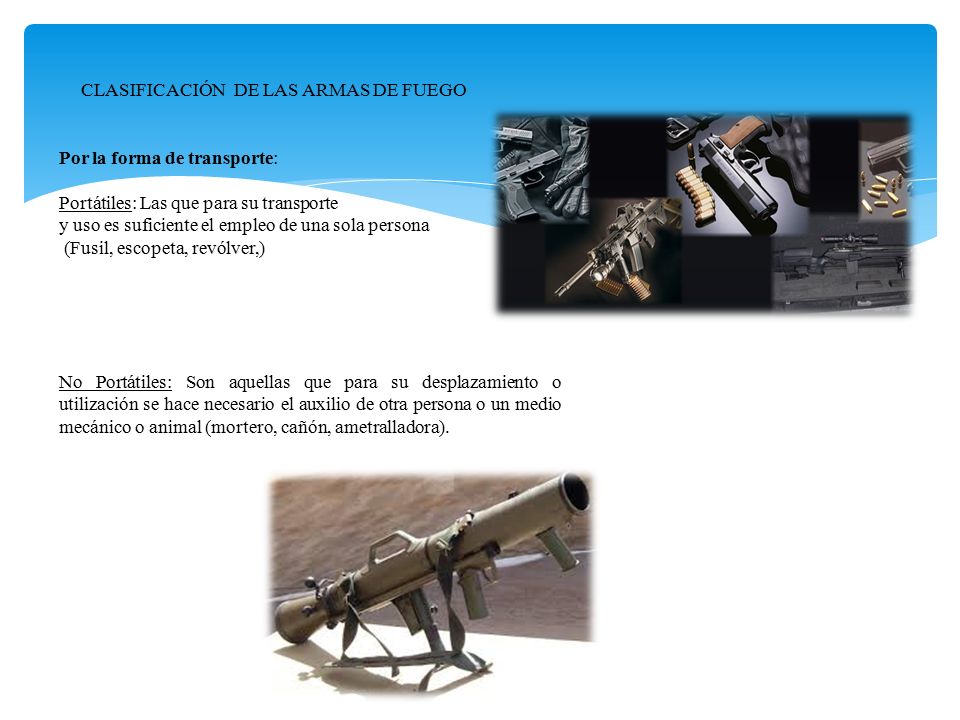

6 CLASIFICACIÓN DE LAS ARMAS DE FUEGO Por la forma de transporte: Portátiles: Las que para su transporte y uso es suficiente el empleo de una sola persona (Fusil, escopeta, revólver,) No Portátiles: Son aquellas que para su desplazamiento o utilización se hace necesario el auxilio de otra persona o un medio mecánico o animal (mortero, cañón, ametralladora).

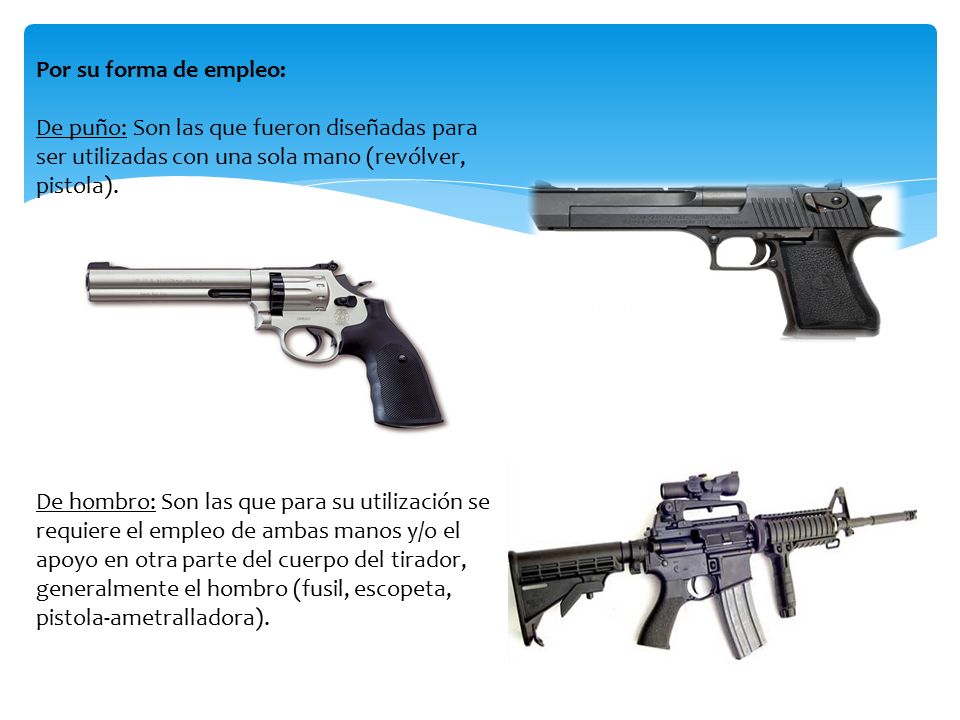

7 Por su forma de empleo: De puño: Son las que fueron diseñadas para ser utilizadas con una sola mano (revólver, pistola). De hombro: Son las que para su utilización se requiere el empleo de ambas manos y/o el apoyo en otra parte del cuerpo del tirador, generalmente el hombro (fusil, escopeta, pistola-ametralladora).

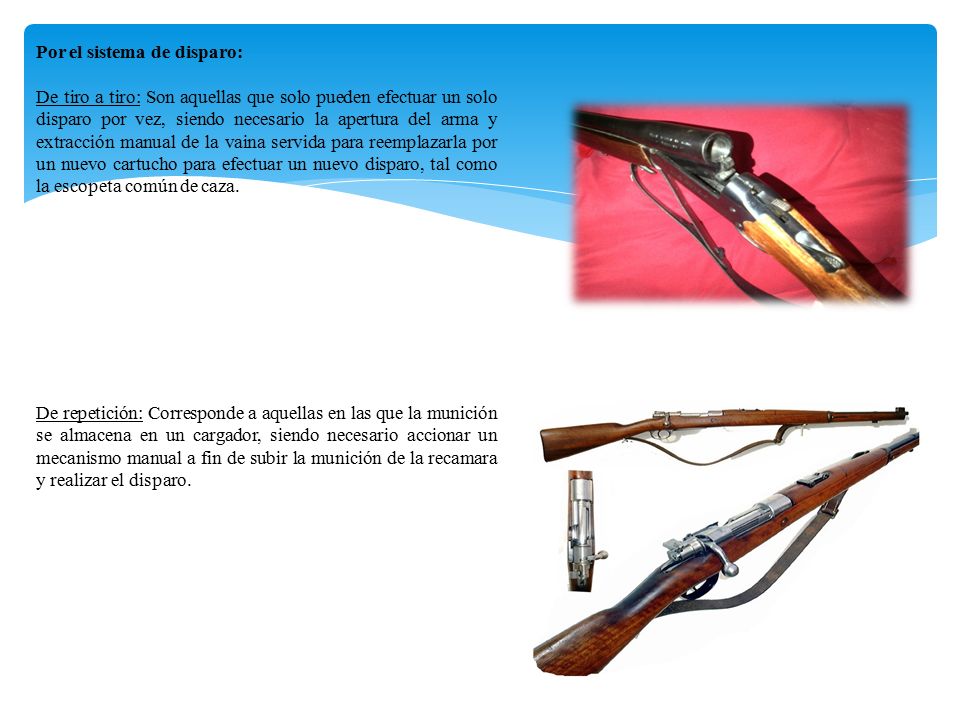

8 Por el sistema de disparo: De tiro a tiro: Son aquellas que solo pueden efectuar un solo disparo por vez, siendo necesario la apertura del arma y extracción manual de la vaina servida para reemplazarla por un nuevo cartucho para efectuar un nuevo disparo, tal como la escopeta común de caza. De repetición: Corresponde a aquellas en las que la munición se almacena en un cargador, siendo necesario accionar un mecanismo manual a fin de subir la munición de la recamara y realizar el disparo.

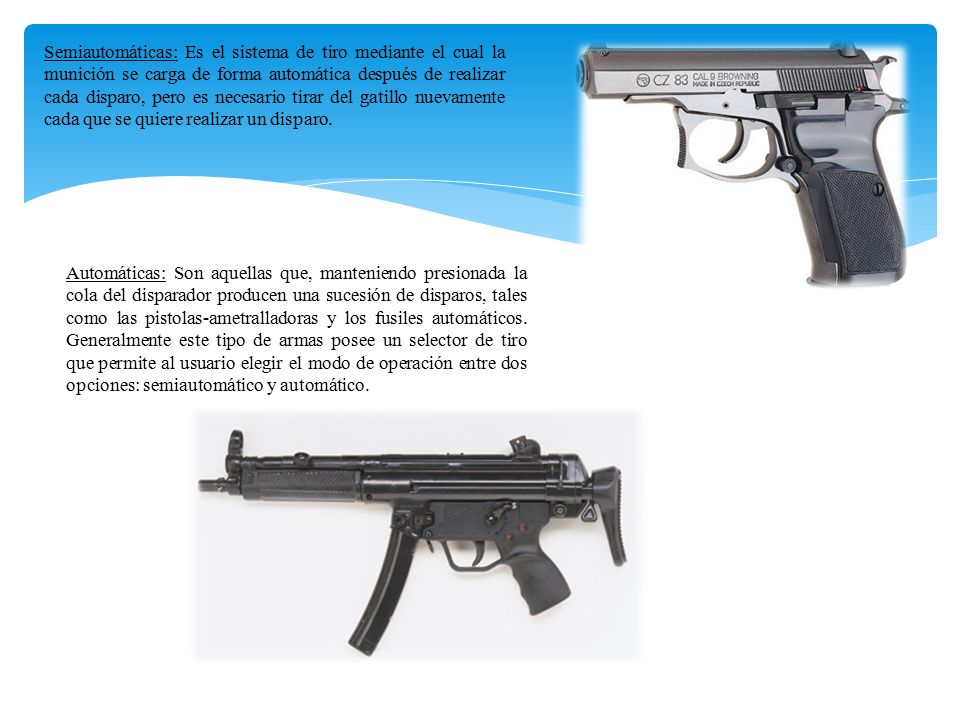

9 Semiautomáticas: Es el sistema de tiro mediante el cual la munición se carga de forma automática después de realizar cada disparo, pero es necesario tirar del gatillo nuevamente cada que se quiere realizar un disparo. Automáticas: Son aquellas que, manteniendo presionada la cola del disparador producen una sucesión de disparos, tales como las pistolas-ametralladoras y los fusiles automáticos. Generalmente este tipo de armas posee un selector de tiro que permite al usuario elegir el modo de operación entre dos opciones: semiautomático y automático.

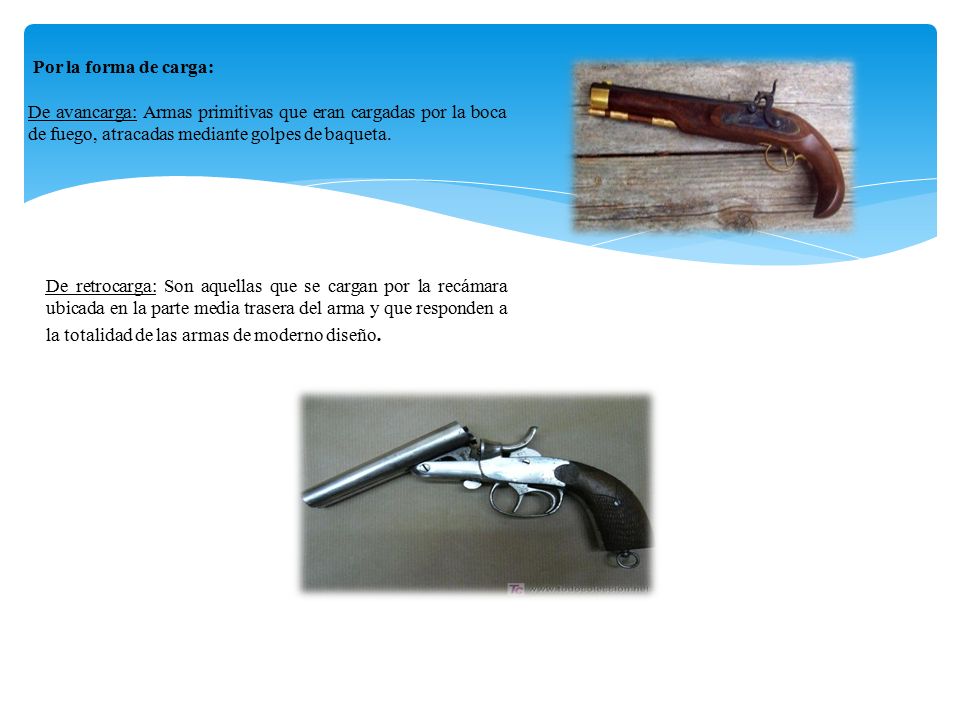

10 Por la forma de carga: De avancarga: Armas primitivas que eran cargadas por la boca de fuego, atracadas mediante golpes de baqueta. De retrocarga: Son aquellas que se cargan por la recámara ubicada en la parte media trasera del arma y que responden a la totalidad de las armas de moderno diseño.

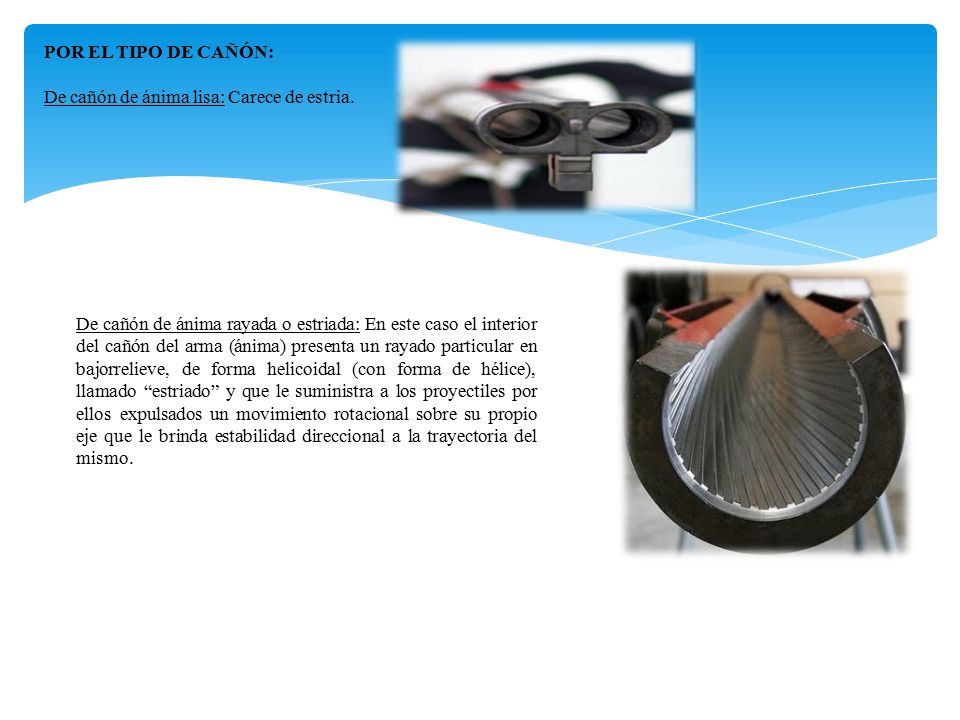

11 POR EL TIPO DE CAÑÓN: De cañón de ánima lisa: Carece de estria. De cañón de ánima rayada o estriada: En este caso el interior del cañón del arma (ánima) presenta un rayado particular en bajorrelieve, de forma helicoidal (con forma de hélice), llamado “estriado” y que le suministra a los proyectiles por ellos expulsados un movimiento rotacional sobre su propio eje que le brinda estabilidad direccional a la trayectoria del mismo.

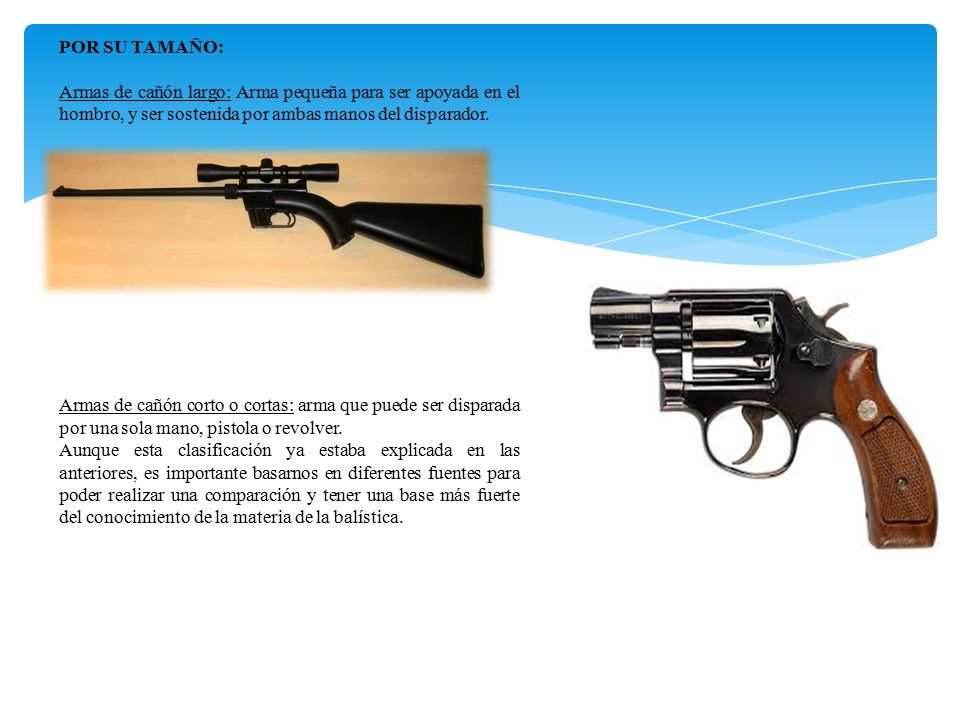

12 POR SU TAMAÑO: Armas de cañón largo: Arma pequeña para ser apoyada en el hombro, y ser sostenida por ambas manos del disparador. Armas de cañón corto o cortas: arma que puede ser disparada por una sola mano, pistola o revolver. Aunque esta clasificación ya estaba explicada en las anteriores, es importante basarnos en diferentes fuentes para poder realizar una comparación y tener una base más fuerte del conocimiento de la materia de la balística.

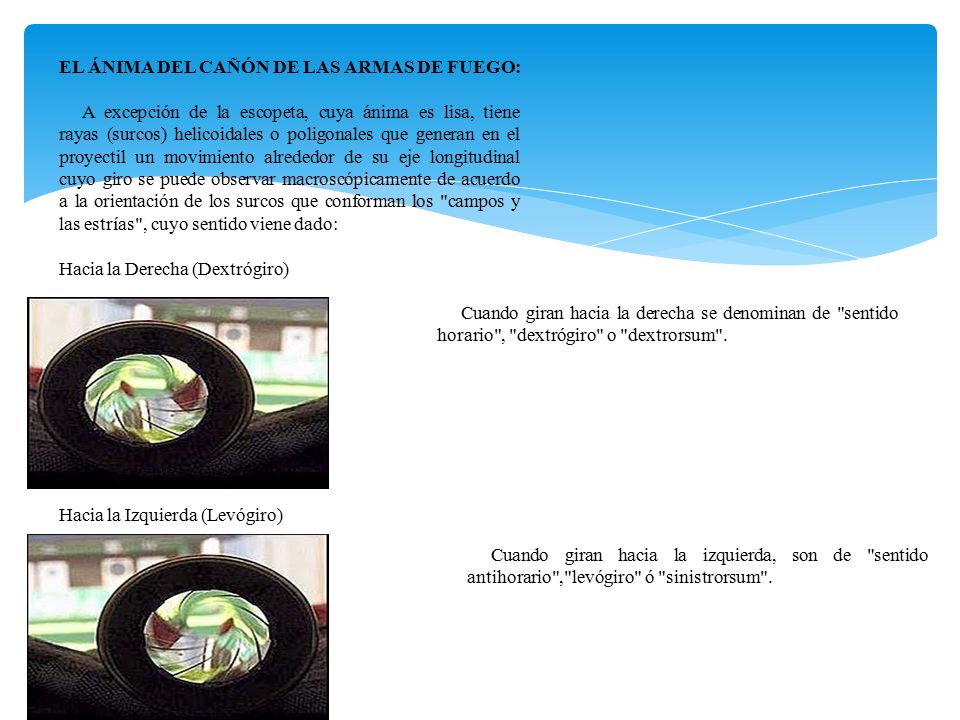

13 EL ÁNIMA DEL CAÑÓN DE LAS ARMAS DE FUEGO: A excepción de la escopeta, cuya ánima es lisa, tiene rayas (surcos) helicoidales o poligonales que generan en el proyectil un movimiento alrededor de su eje longitudinal cuyo giro se puede observar macroscópicamente de acuerdo a la orientación de los surcos que conforman los "campos y las estrías", cuyo sentido viene dado: Hacia la Derecha (Dextrógiro) Hacia la Izquierda (Levógiro) Cuando giran hacia la derecha se denominan de "sentido horario", "dextrógiro" o "dextrorsum". Cuando giran hacia la izquierda, son de "sentido antihorario","levógiro" ó "sinistrorsum".

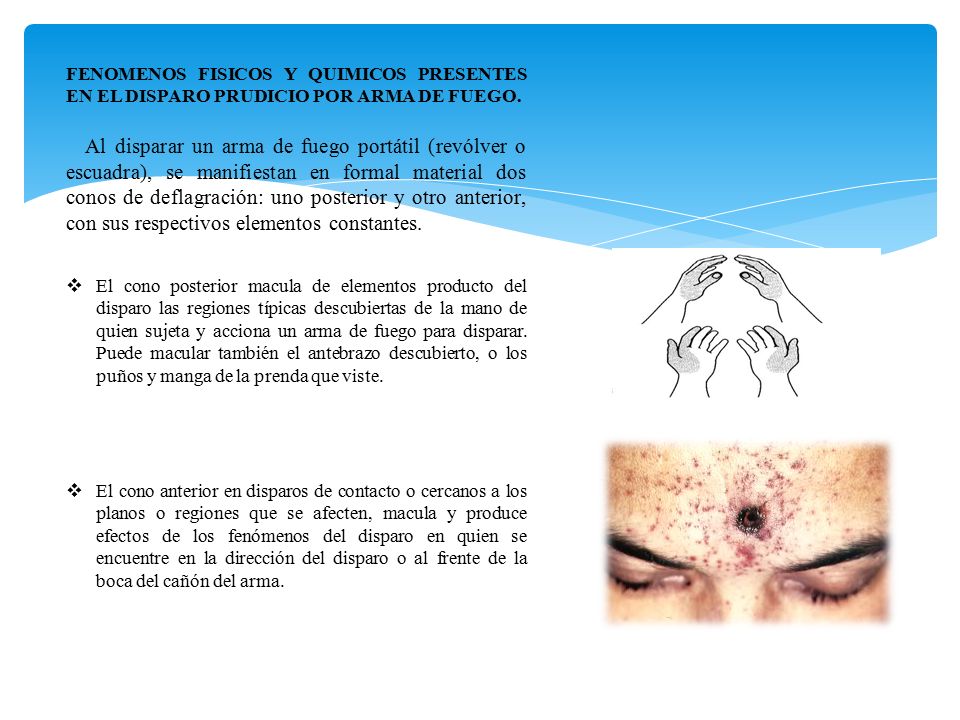

14 FENOMENOS FISICOS Y QUIMICOS PRESENTES EN EL DISPARO PRUDICIO POR ARMA DE FUEGO. Al disparar un arma de fuego portátil (revólver o escuadra), se manifiestan en formal material dos conos de deflagración: uno posterior y otro anterior, con sus respectivos elementos constantes.  El cono posterior macula de elementos producto del disparo las regiones típicas descubiertas de la mano de quien sujeta y acciona un arma de fuego para disparar. Puede macular también el antebrazo descubierto, o los puños y manga de la prenda que viste.  El cono anterior en disparos de contacto o cercanos a los planos o regiones que se afecten, macula y produce efectos de los fenómenos del disparo en quien se encuentre en la dirección del disparo o al frente de la boca del cañón del arma.

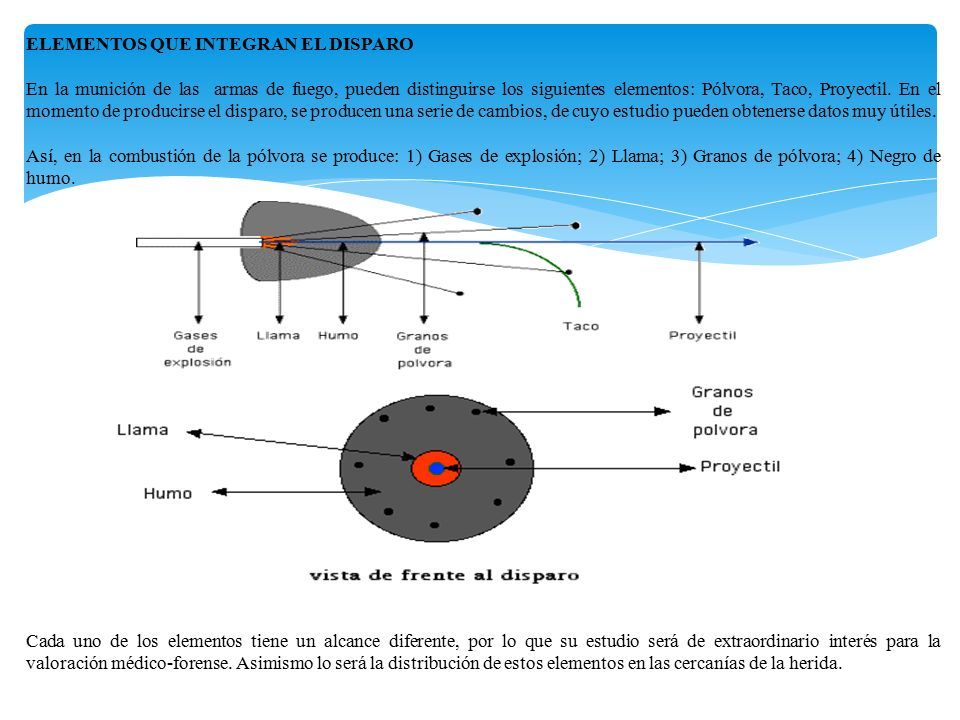

15 ELEMENTOS QUE INTEGRAN EL DISPARO En la munición de las armas de fuego, pueden distinguirse los siguientes elementos: Pólvora, Taco, Proyectil. En el momento de producirse el disparo, se producen una serie de cambios, de cuyo estudio pueden obtenerse datos muy útiles. Así, en la combustión de la pólvora se produce: 1) Gases de explosión; 2) Llama; 3) Granos de pólvora; 4) Negro de humo. Cada uno de los elementos tiene un alcance diferente, por lo que su estudio será de extraordinario interés para la valoración médico-forense. Asimismo lo será la distribución de estos elementos en las cercanías de la herida.

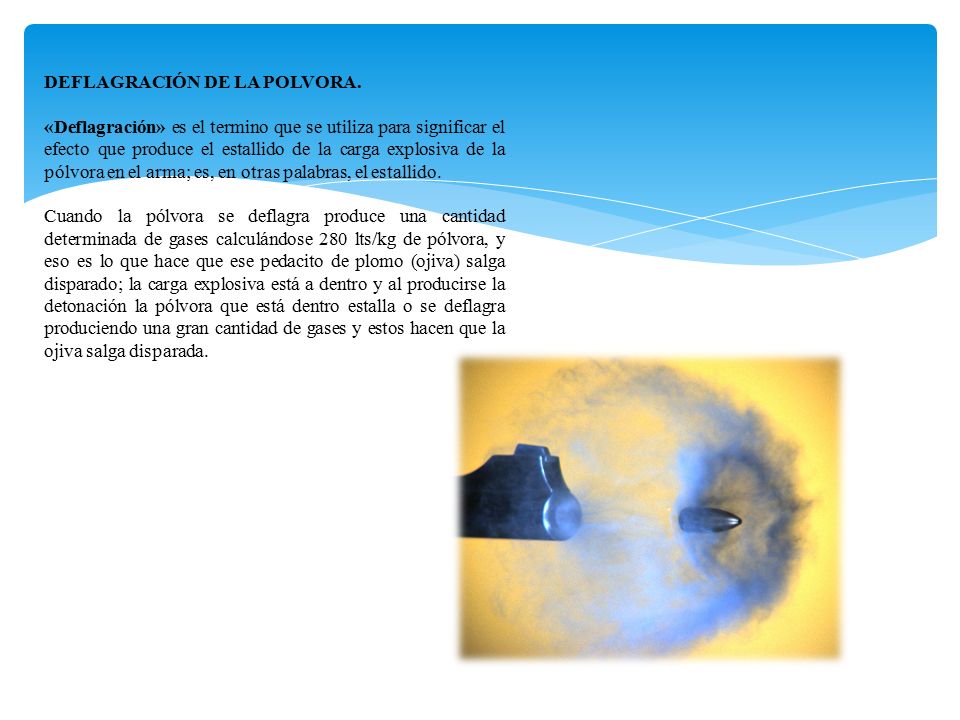

16 DEFLAGRACIÓN DE LA POLVORA. «Deflagración» es el termino que se utiliza para significar el efecto que produce el estallido de la carga explosiva de la pólvora en el arma; es, en otras palabras, el estallido. Cuando la pólvora se deflagra produce una cantidad determinada de gases calculándose 280 lts/kg de pólvora, y eso es lo que hace que ese pedacito de plomo (ojiva) salga disparado; la carga explosiva está a dentro y al producirse la detonación la pólvora que está dentro estalla o se deflagra produciendo una gran cantidad de gases y estos hacen que la ojiva salga disparada.

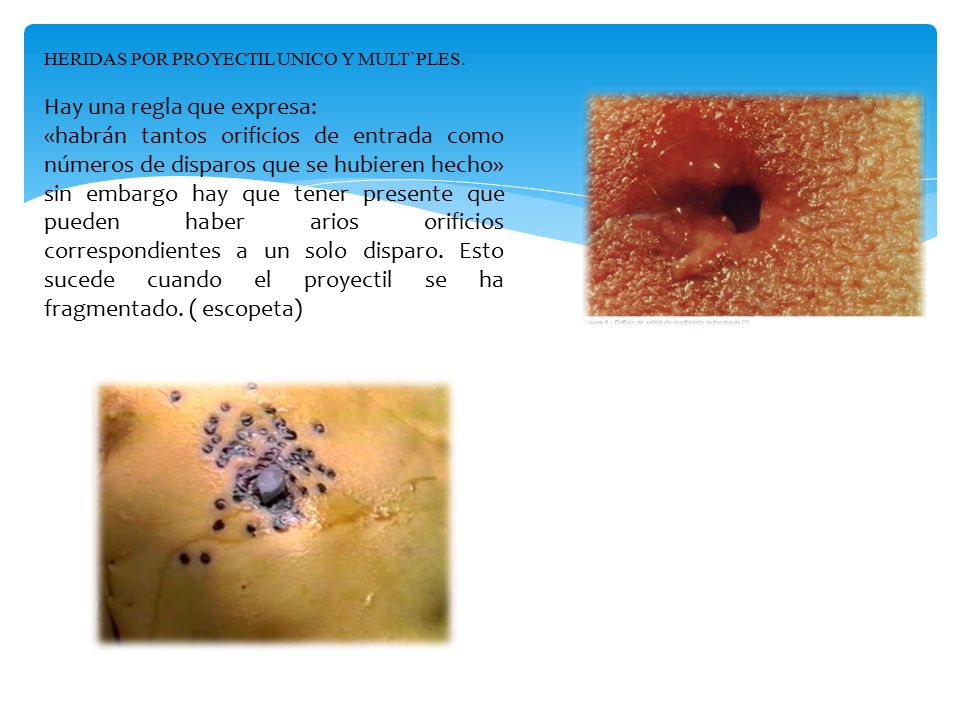

17 HERIDAS POR PROYECTIL UNICO Y MULT`PLES. Hay una regla que expresa: «habrán tantos orificios de entrada como números de disparos que se hubieren hecho» sin embargo hay que tener presente que pueden haber arios orificios correspondientes a un solo disparo. Esto sucede cuando el proyectil se ha fragmentado. ( escopeta)

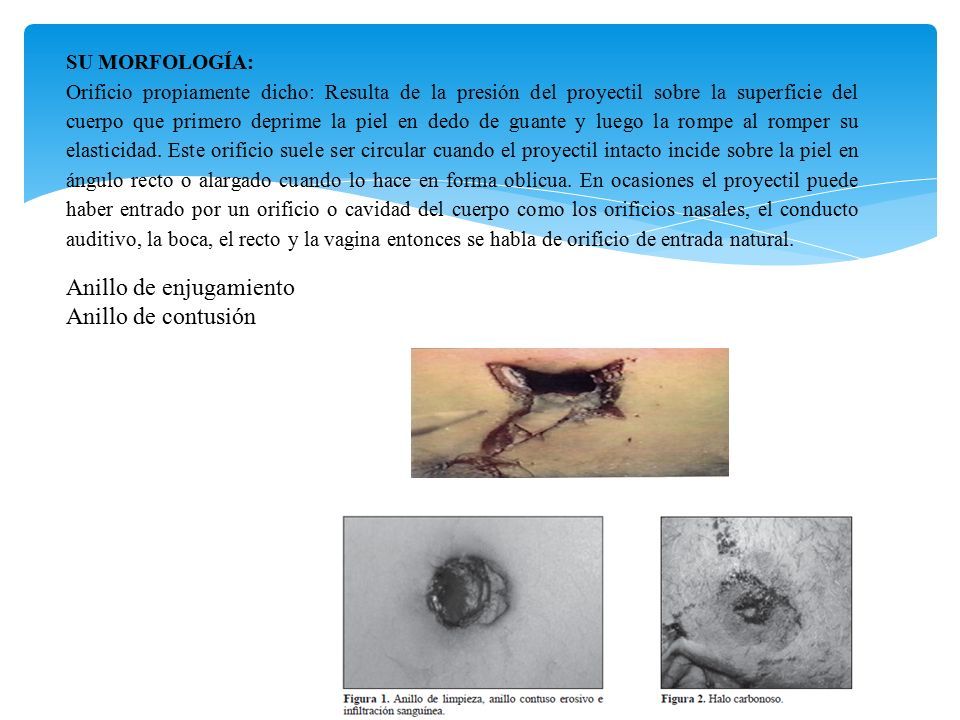

18 SU MORFOLOGÍA: Orificio propiamente dicho: Resulta de la presión del proyectil sobre la superficie del cuerpo que primero deprime la piel en dedo de guante y luego la rompe al romper su elasticidad. Este orificio suele ser circular cuando el proyectil intacto incide sobre la piel en ángulo recto o alargado cuando lo hace en forma oblicua. En ocasiones el proyectil puede haber entrado por un orificio o cavidad del cuerpo como los orificios nasales, el conducto auditivo, la boca, el recto y la vagina entonces se habla de orificio de entrada natural. Anillo de enjugamiento Anillo de contusión

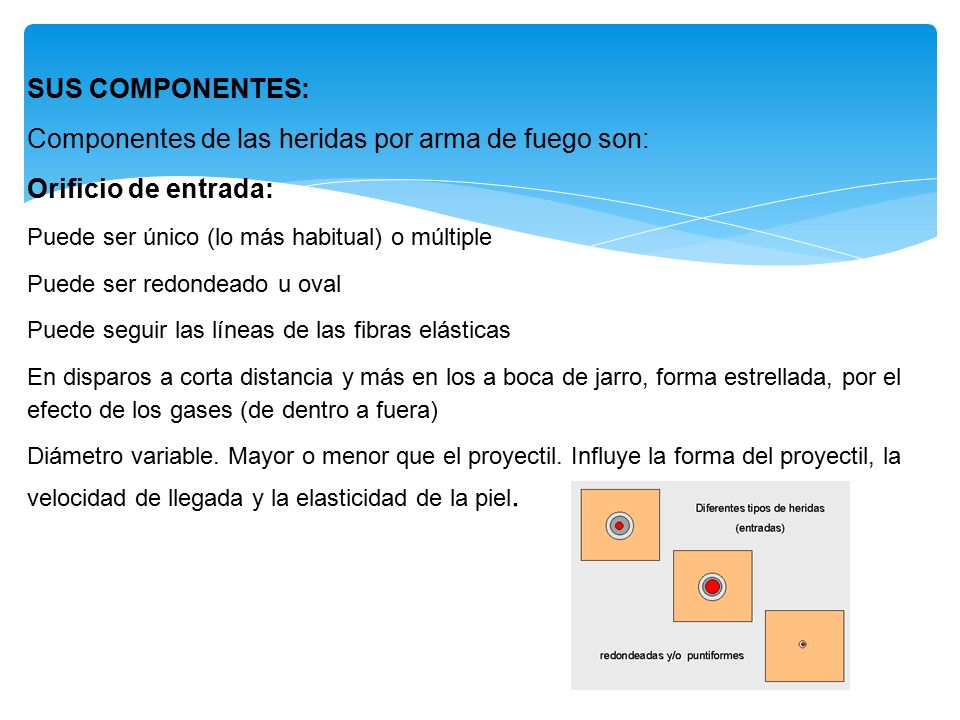

19 SUS COMPONENTES: Componentes de las heridas por arma de fuego son: Orificio de entrada: Puede ser único (lo más habitual) o múltiple Puede ser redondeado u oval Puede seguir las líneas de las fibras elásticas En disparos a corta distancia y más en los a boca de jarro, forma estrellada, por el efecto de los gases (de dentro a fuera) Diámetro variable. Mayor o menor que el proyectil. Influye la forma del proyectil, la velocidad de llegada y la elasticidad de la piel.

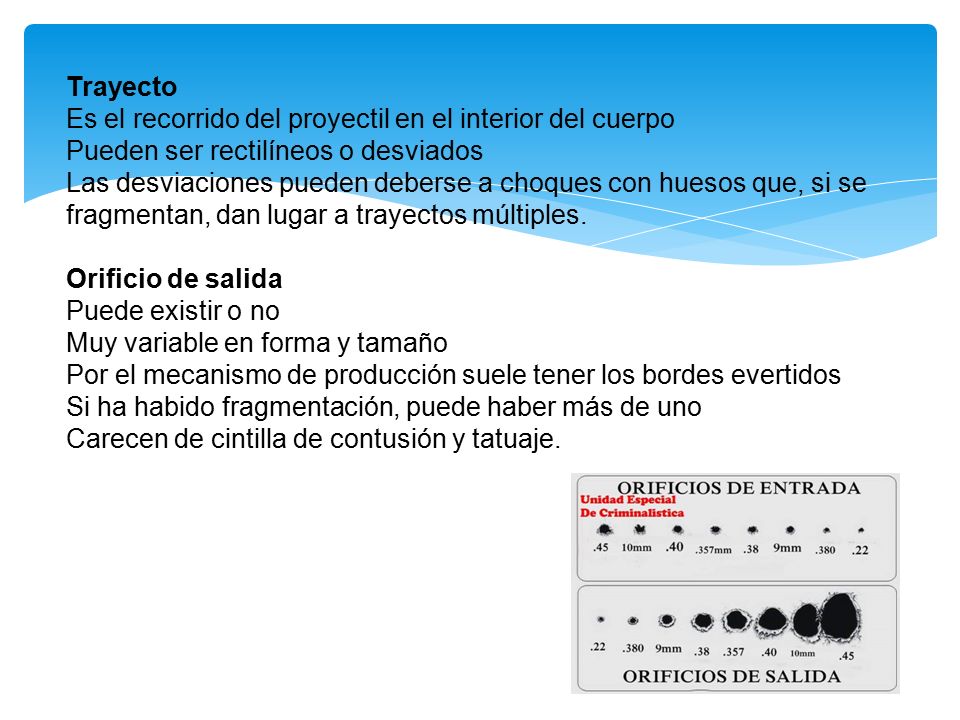

20 Trayecto Es el recorrido del proyectil en el interior del cuerpo Pueden ser rectilíneos o desviados Las desviaciones pueden deberse a choques con huesos que, si se fragmentan, dan lugar a trayectos múltiples. Orificio de salida Puede existir o no Muy variable en forma y tamaño Por el mecanismo de producción suele tener los bordes evertidos Si ha habido fragmentación, puede haber más de uno Carecen de cintilla de contusión y tatuaje.

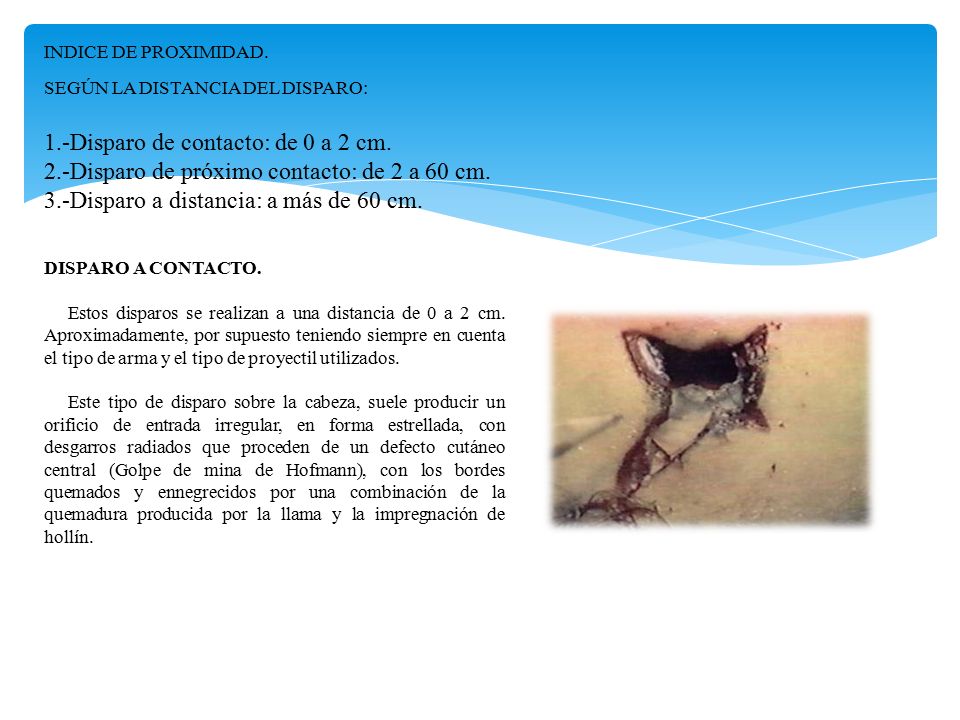

21 INDICE DE PROXIMIDAD. SEGÚN LA DISTANCIA DEL DISPARO: 1.-Disparo de contacto: de 0 a 2 cm. 2.-Disparo de próximo contacto: de 2 a 60 cm. 3.-Disparo a distancia: a más de 60 cm. DISPARO A CONTACTO. Estos disparos se realizan a una distancia de 0 a 2 cm. Aproximadamente, por supuesto teniendo siempre en cuenta el tipo de arma y el tipo de proyectil utilizados. Este tipo de disparo sobre la cabeza, suele producir un orificio de entrada irregular, en forma estrellada, con desgarros radiados que proceden de un defecto cutáneo central (Golpe de mina de Hofmann), con los bordes quemados y ennegrecidos por una combinación de la quemadura producida por la llama y la impregnación de hollín.

22 Estos disparos se producen a una distancia entre 2 a unos 50-70 cm. Aproximadamente, considerada distancia crítica en el cual desaparece el tatuaje. El orificio de entrada en los disparos realizados a próximo contacto, presenta a nivel de la piel características atribuibles a los efectos producidos por los elementos que salen de la boca de fuego del arma, por lo tanto, se observará quemadura, tatuaje, ahumamiento, zona de fisch (halo limpiado y halo de contusión). HERIDAS DE PRÓXIMO CONTACTO DISPARO A DISTANCIA. Una vez sobrepasada la distancia a la que tiene lugar el tatuaje, aproximadamente a más de 60-70 cm. Estamos en presencia de una herida a distancia, la cual presentará las siguientes características:  El orificio de entrada redondo u ovalado (concéntrico o excéntrico).  Zona de Fisch: Halo de limpiado y halo de contusión.  No presenta tatuaje.

23 SIGNOS EN EL CUERPO: signo de Puppe-Werk Garther: es la importancia de la boca de fuego sobre la piel, manifestándose en un anillo concéntrico rojo pálido situado fuera del orificio de entrada. Signo de Benassi: es la impregnación en forma de anillo, del humo sobre la superficie externa del hueso. Signo de Hoffman: es la forma desgarrada y estrellada que adquiere el orificio de entrada cuando la piel tiene un plano óseo subyacente. DISPAROS A CONTACTO

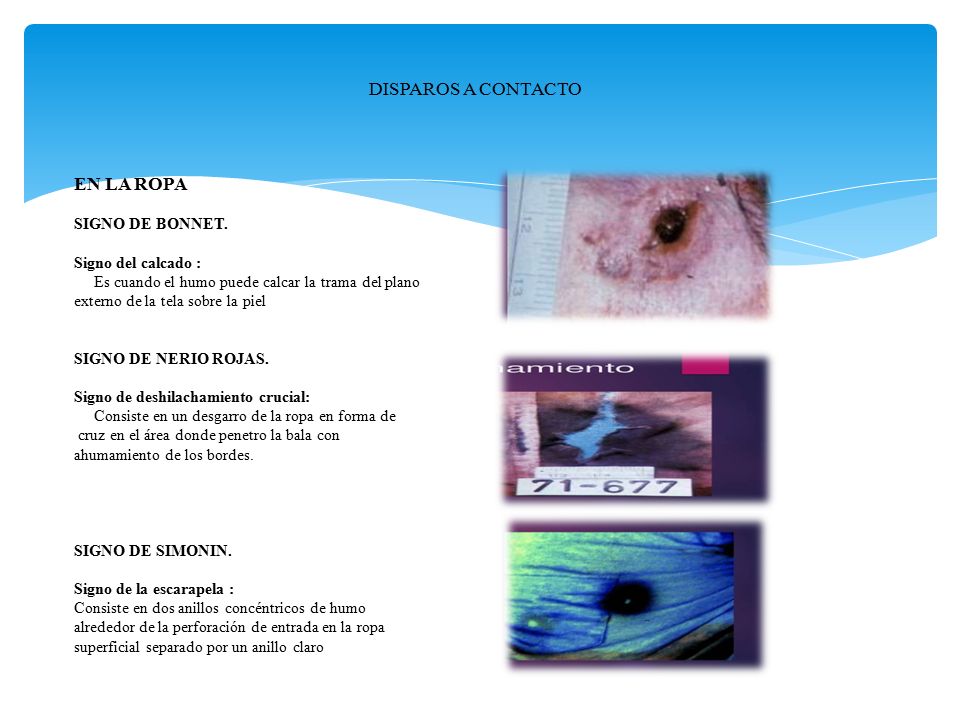

24 EN LA ROPA SIGNO DE BONNET. Signo del calcado : Es cuando el humo puede calcar la trama del plano externo de la tela sobre la piel SIGNO DE NERIO ROJAS. Signo de deshilachamiento crucial: Consiste en un desgarro de la ropa en forma de cruz en el área donde penetro la bala con ahumamiento de los bordes. SIGNO DE SIMONIN. Signo de la escarapela : Consiste en dos anillos concéntricos de humo alrededor de la perforación de entrada en la ropa superficial separado por un anillo claro DISPAROS A CONTACTO

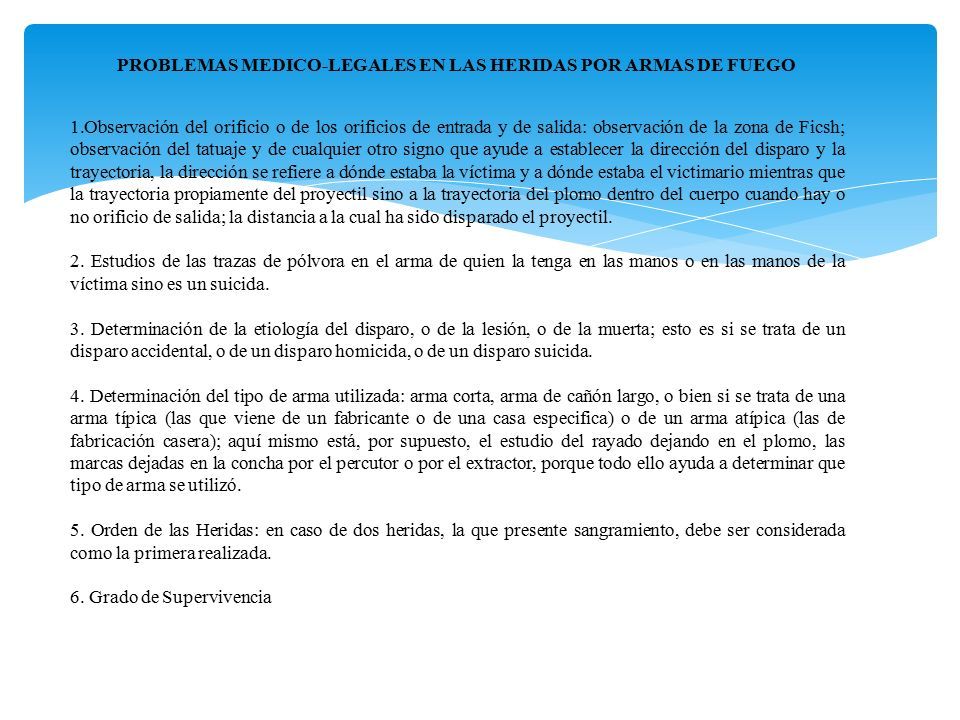

25 PROBLEMAS MEDICO-LEGALES EN LAS HERIDAS POR ARMAS DE FUEGO 1.Observación del orificio o de los orificios de entrada y de salida: observación de la zona de Ficsh; observación del tatuaje y de cualquier otro signo que ayude a establecer la dirección del disparo y la trayectoria, la dirección se refiere a dónde estaba la víctima y a dónde estaba el victimario mientras que la trayectoria propiamente del proyectil sino a la trayectoria del plomo dentro del cuerpo cuando hay o no orificio de salida; la distancia a la cual ha sido disparado el proyectil. 2. Estudios de las trazas de pólvora en el arma de quien la tenga en las manos o en las manos de la víctima sino es un suicida. 3. Determinación de la etiología del disparo, o de la lesión, o de la muerta; esto es si se trata de un disparo accidental, o de un disparo homicida, o de un disparo suicida. 4. Determinación del tipo de arma utilizada: arma corta, arma de cañón largo, o bien si se trata de una arma típica (las que viene de un fabricante o de una casa especifica) o de un arma atípica (las de fabricación casera); aquí mismo está, por supuesto, el estudio del rayado dejando en el plomo, las marcas dejadas en la concha por el percutor o por el extractor, porque todo ello ayuda a determinar que tipo de arma se utilizó. 5. Orden de las Heridas: en caso de dos heridas, la que presente sangramiento, debe ser considerada como la primera realizada. 6. Grado de Supervivencia

26

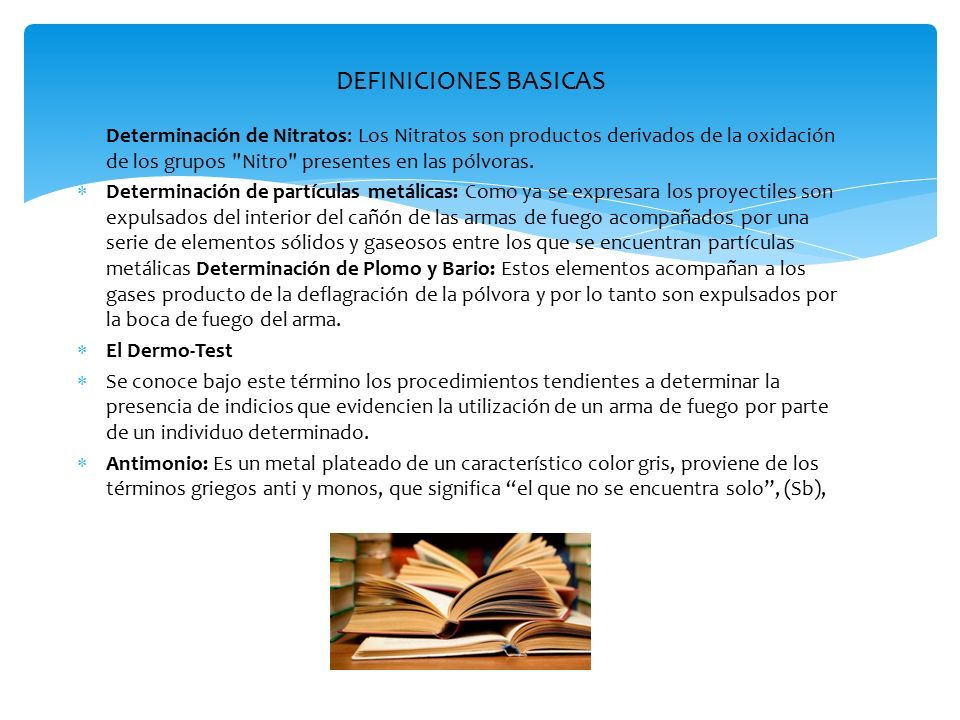

27  Determinación de Nitratos: Los Nitratos son productos derivados de la oxidación de los grupos "Nitro" presentes en las pólvoras.  Determinación de partículas metálicas: Como ya se expresara los proyectiles son expulsados del interior del cañón de las armas de fuego acompañados por una serie de elementos sólidos y gaseosos entre los que se encuentran partículas metálicas Determinación de Plomo y Bario: Estos elementos acompañan a los gases producto de la deflagración de la pólvora y por lo tanto son expulsados por la boca de fuego del arma.  El Dermo-Test  Se conoce bajo este término los procedimientos tendientes a determinar la presencia de indicios que evidencien la utilización de un arma de fuego por parte de un individuo determinado.  Antimonio: Es un metal plateado de un característico color gris, proviene de los términos griegos anti y monos, que significa “el que no se encuentra solo”, (Sb), DEFINICIONES BASICAS

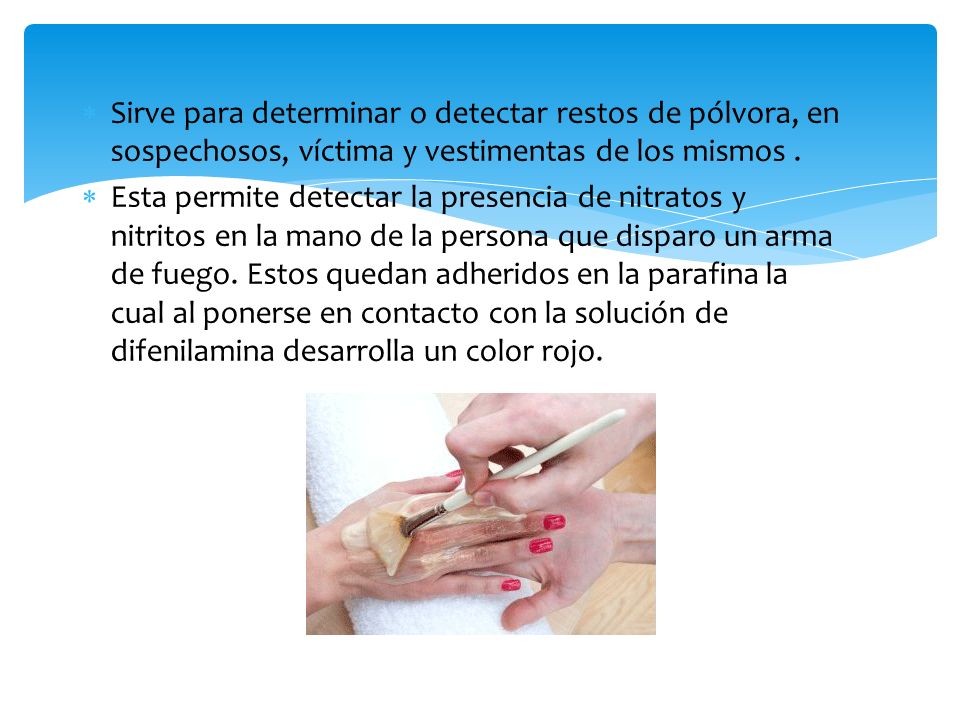

28  Sirve para determinar o detectar restos de pólvora, en sospechosos, víctima y vestimentas de los mismos.  Esta permite detectar la presencia de nitratos y nitritos en la mano de la persona que disparo un arma de fuego. Estos quedan adheridos en la parafina la cual al ponerse en contacto con la solución de difenilamina desarrolla un color rojo.

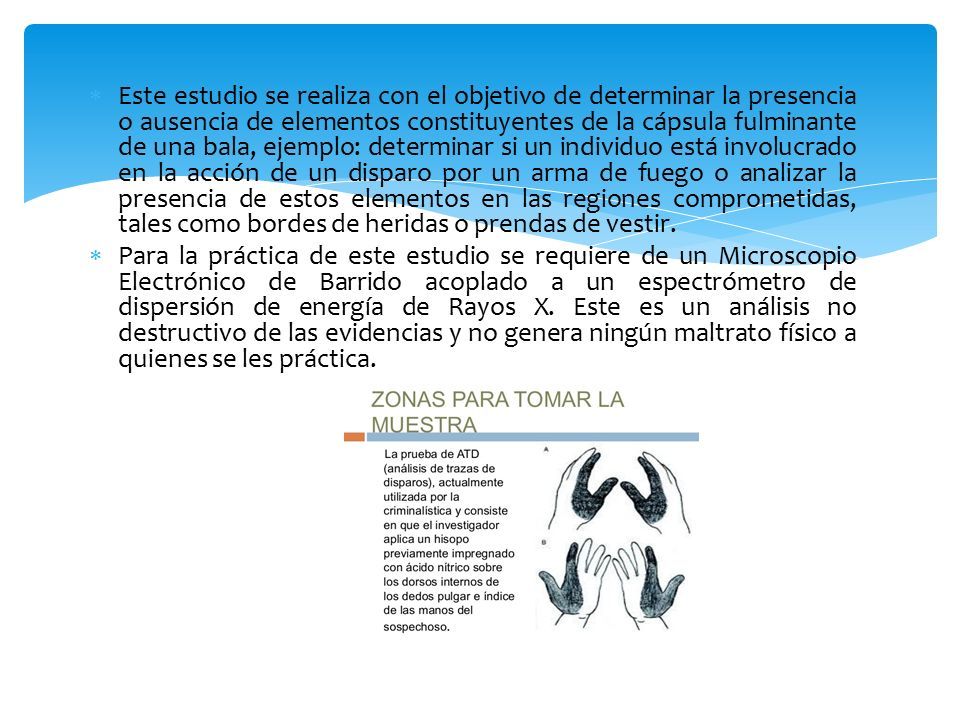

29  Este estudio se realiza con el objetivo de determinar la presencia o ausencia de elementos constituyentes de la cápsula fulminante de una bala, ejemplo: determinar si un individuo está involucrado en la acción de un disparo por un arma de fuego o analizar la presencia de estos elementos en las regiones comprometidas, tales como bordes de heridas o prendas de vestir.  Para la práctica de este estudio se requiere de un Microscopio Electrónico de Barrido acoplado a un espectrómetro de dispersión de energía de Rayos X. Este es un análisis no destructivo de las evidencias y no genera ningún maltrato físico a quienes se les práctica.

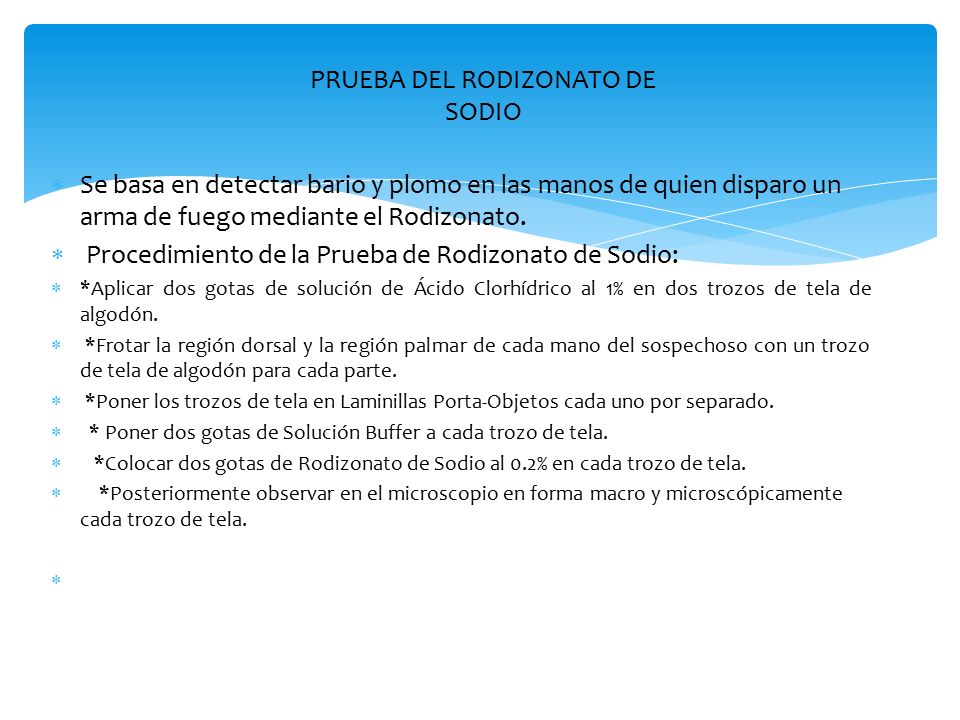

30  Se basa en detectar bario y plomo en las manos de quien disparo un arma de fuego mediante el Rodizonato.  Procedimiento de la Prueba de Rodizonato de Sodio:  *Aplicar dos gotas de solución de Ácido Clorhídrico al 1% en dos trozos de tela de algodón.  *Frotar la región dorsal y la región palmar de cada mano del sospechoso con un trozo de tela de algodón para cada parte.  *Poner los trozos de tela en Laminillas Porta-Objetos cada uno por separado.  * Poner dos gotas de Solución Buffer a cada trozo de tela.  *Colocar dos gotas de Rodizonato de Sodio al 0.2% en cada trozo de tela.  *Posteriormente observar en el microscopio en forma macro y microscópicamente cada trozo de tela.  PRUEBA DEL RODIZONATO DE SODIO

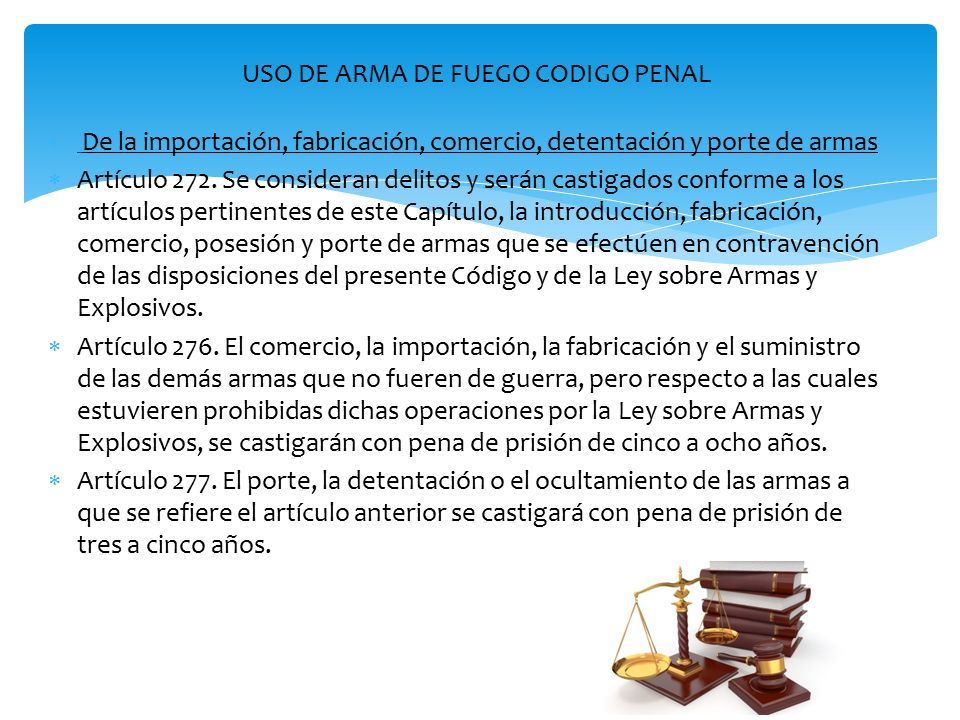

31 USO DE ARMA DE FUEGO CODIGO PENAL  De la importación, fabricación, comercio, detentación y porte de armas  Artículo 272. Se consideran delitos y serán castigados conforme a los artículos pertinentes de este Capítulo, la introducción, fabricación, comercio, posesión y porte de armas que se efectúen en contravención de las disposiciones del presente Código y de la Ley sobre Armas y Explosivos.  Artículo 276. El comercio, la importación, la fabricación y el suministro de las demás armas que no fueren de guerra, pero respecto a las cuales estuvieren prohibidas dichas operaciones por la Ley sobre Armas y Explosivos, se castigarán con pena de prisión de cinco a ocho años.  Artículo 277. El porte, la detentación o el ocultamiento de las armas a que se refiere el artículo anterior se castigará con pena de prisión de tres a cinco años.

32 De la importación, fabricación, comercio, detentación y porte de armas  Artículo 272. Se consideran delitos y serán castigados conforme a los artículos pertinentes de este Capítulo, la introducción, fabricación, comercio, posesión y porte de armas que se efectúen en contravención de las disposiciones del presente Código y de la Ley sobre Armas y Explosivos.  Artículo 276. El comercio, la importación, la fabricación y el suministro de las demás armas que no fueren de guerra, pero respecto a las cuales estuvieren prohibidas dichas operaciones por la Ley sobre Armas y Explosivos, se castigarán con pena de prisión de cinco a ocho años.  Artículo 277. El porte, la detentación o el ocultamiento de las armas a que se refiere el artículo anterior se castigará con pena de prisión de tres a cinco años.

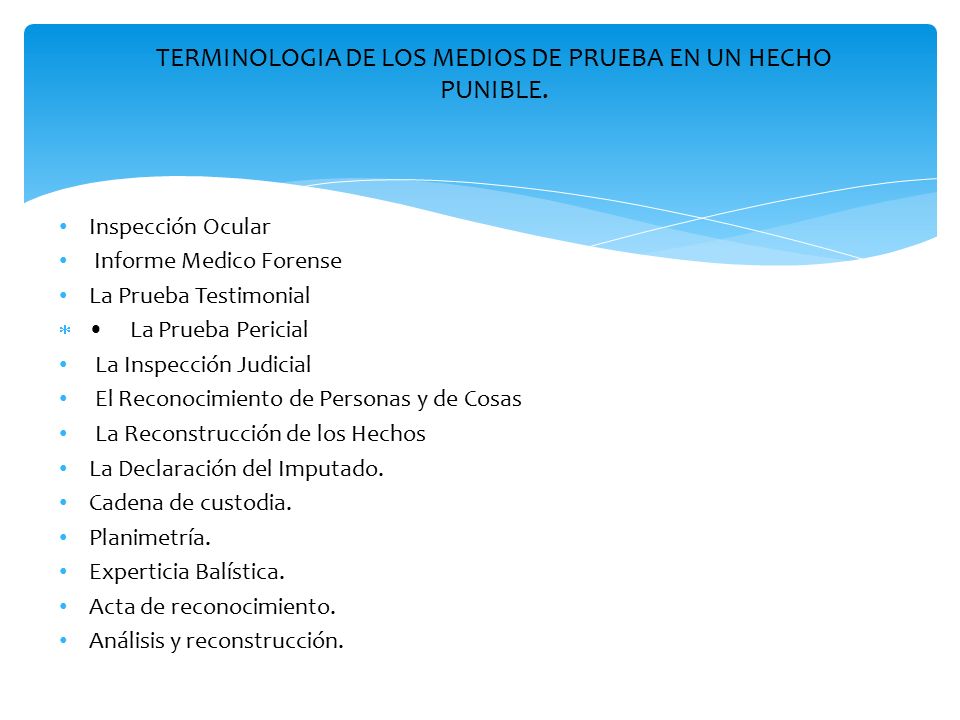

33 Inspección Ocular Informe Medico Forense La Prueba Testimonial  La Prueba Pericial La Inspección Judicial El Reconocimiento de Personas y de Cosas La Reconstrucción de los Hechos La Declaración del Imputado. Cadena de custodia. Planimetría. Experticia Balística. Acta de reconocimiento. Análisis y reconstrucción. TERMINOLOGIA DE LOS MEDIOS DE PRUEBA EN UN HECHO PUNIBLE.

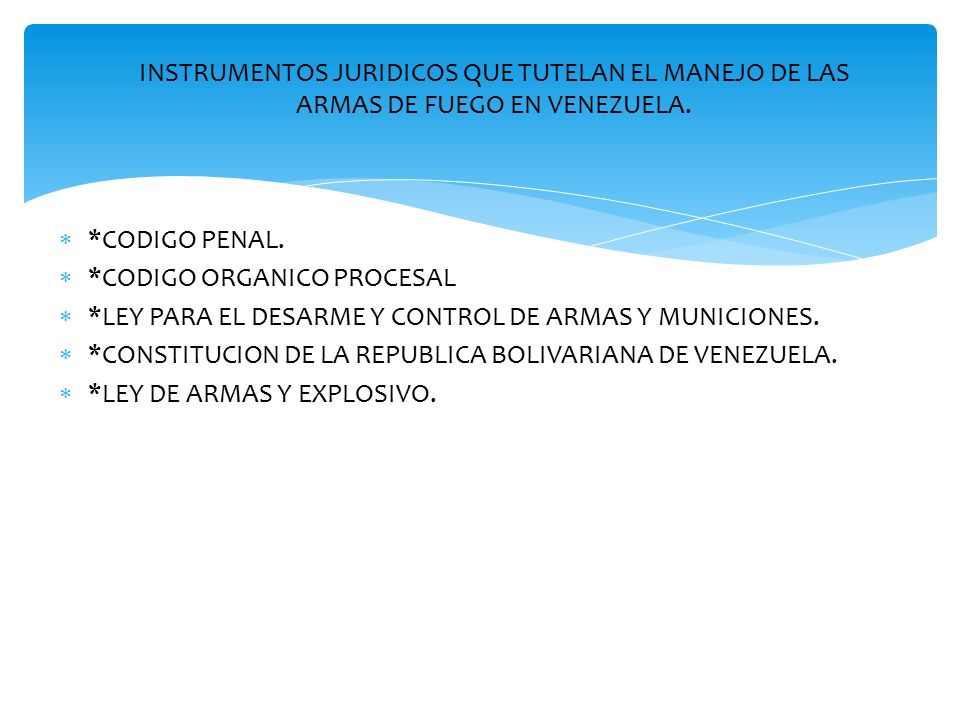

34  *CODIGO PENAL.  *CODIGO ORGANICO PROCESAL  *LEY PARA EL DESARME Y CONTROL DE ARMAS Y MUNICIONES.  *CONSTITUCION DE LA REPUBLICA BOLIVARIANA DE VENEZUELA.  *LEY DE ARMAS Y EXPLOSIVO. INSTRUMENTOS JURIDICOS QUE TUTELAN EL MANEJO DE LAS ARMAS DE FUEGO EN VENEZUELA.
