1 INTERPRETACIÓN DE PERFILES Marllelis Gutierrez

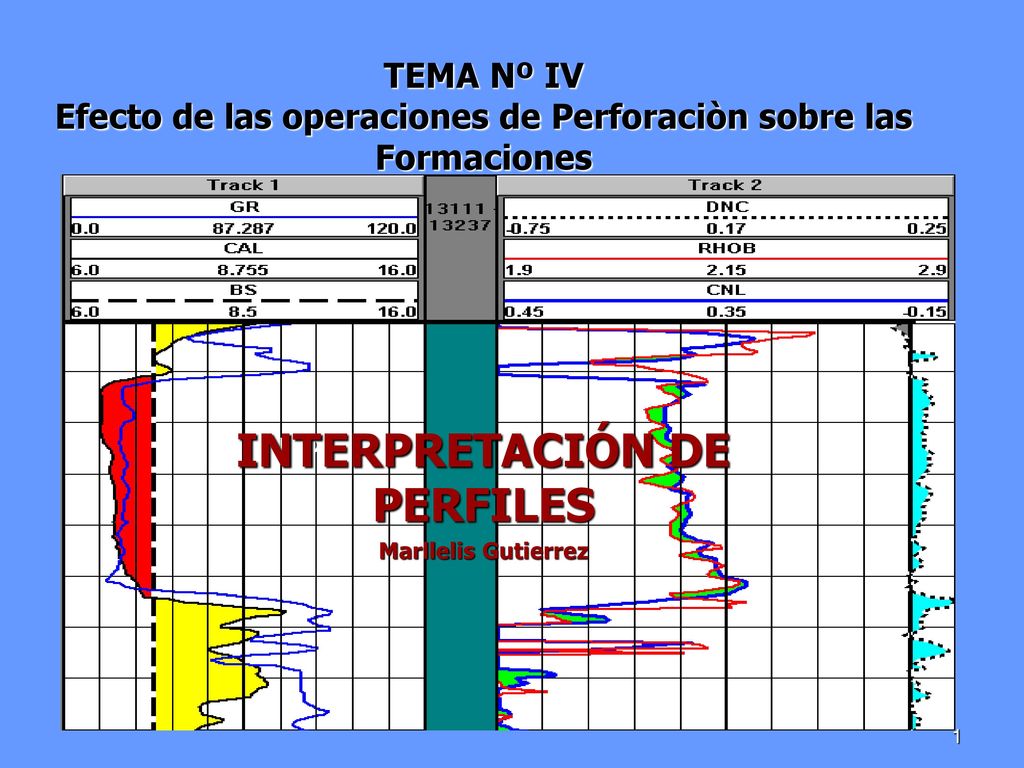

TEMA Nº IV Efecto de las operaciones de Perforaciòn sobre las Formaciones BUEN HOYO INTERPRETACIÓN DE PERFILES Marllelis Gutierrez

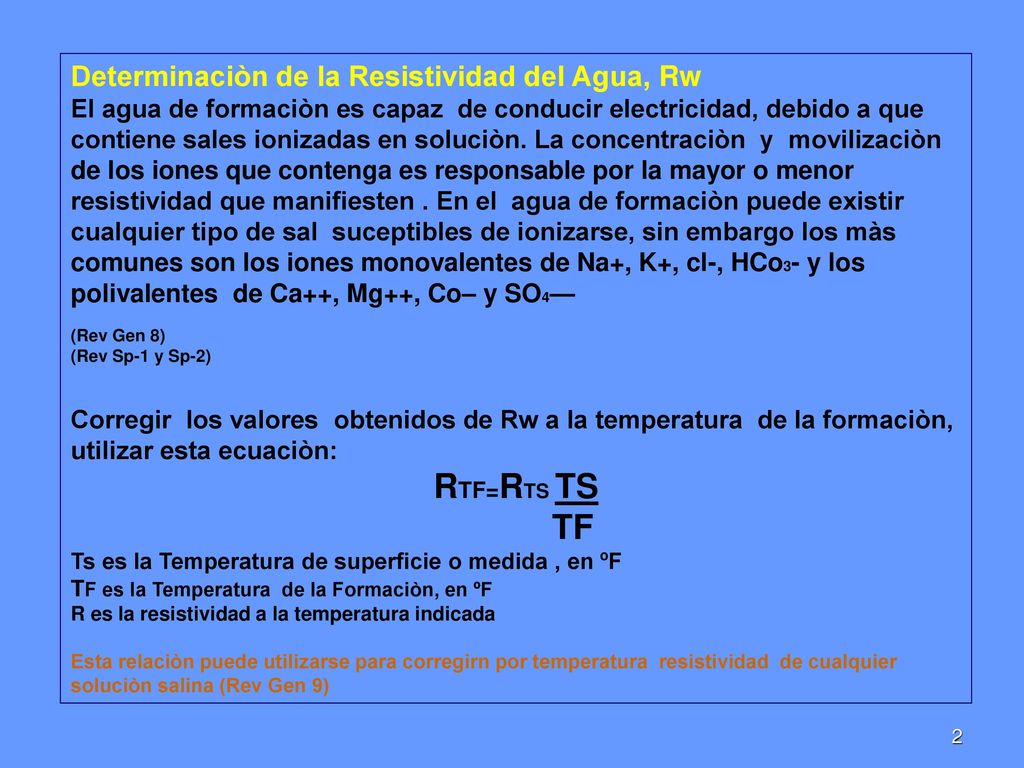

2 RTF=RTS TS Determinaciòn de la Resistividad del Agua, Rw
El agua de formaciòn es capaz de conducir electricidad, debido a que contiene sales ionizadas en soluciòn. La concentraciòn y movilizaciòn de los iones que contenga es responsable por la mayor o menor resistividad que manifiesten . En el agua de formaciòn puede existir cualquier tipo de sal suceptibles de ionizarse, sin embargo los màs comunes son los iones monovalentes de Na+, K+, cl-, HCo3- y los polivalentes de Ca++, Mg++, Co– y SO4— (Rev Gen 8) (Rev Sp-1 y Sp-2) Corregir los valores obtenidos de Rw a la temperatura de la formaciòn, utilizar esta ecuaciòn: RTF=RTS TS TF Ts es la Temperatura de superficie o medida , en ºF TF es la Temperatura de la Formaciòn, en ºF R es la resistividad a la temperatura indicada Esta relaciòn puede utilizarse para corregirn por temperatura resistividad de cualquier soluciòn salina (Rev Gen 9)

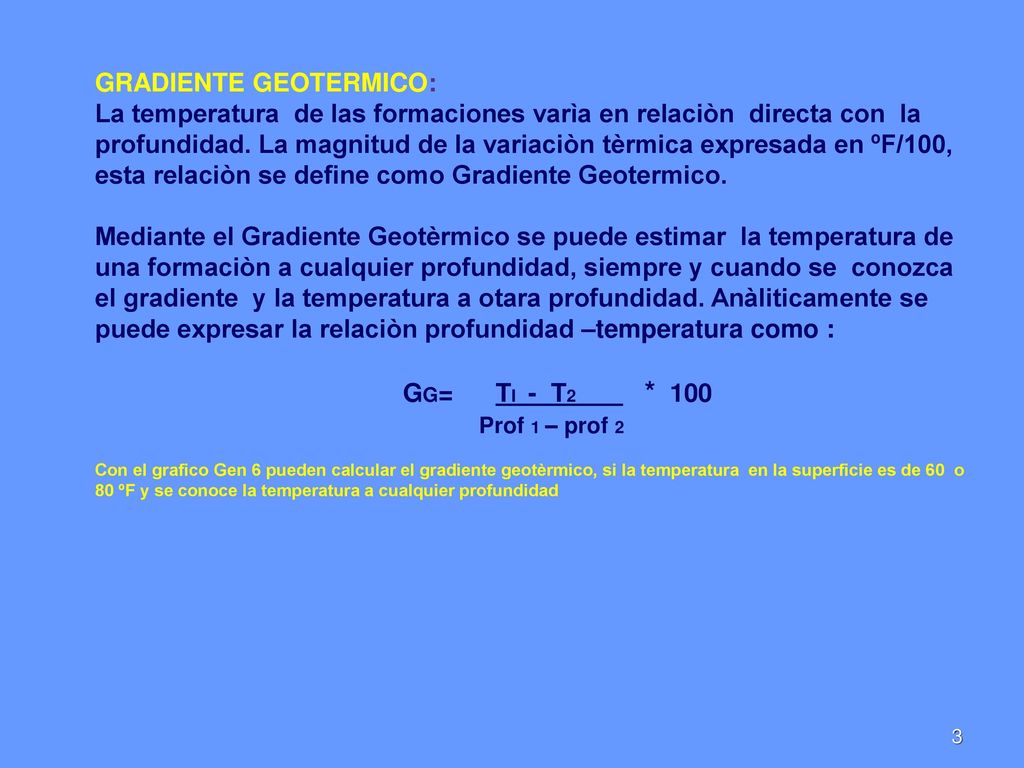

3 GRADIENTE GEOTERMICO:
La temperatura de las formaciones varìa en relaciòn directa con la profundidad. La magnitud de la variaciòn tèrmica expresada en ºF/100, esta relaciòn se define como Gradiente Geotermico. Mediante el Gradiente Geotèrmico se puede estimar la temperatura de una formaciòn a cualquier profundidad, siempre y cuando se conozca el gradiente y la temperatura a otara profundidad. Anàliticamente se puede expresar la relaciòn profundidad –temperatura como : GG= TI - T2____ * 100 Prof 1 – prof 2 Con el grafico Gen 6 pueden calcular el gradiente geotèrmico, si la temperatura en la superficie es de 60 o 80 ºF y se conoce la temperatura a cualquier profundidad

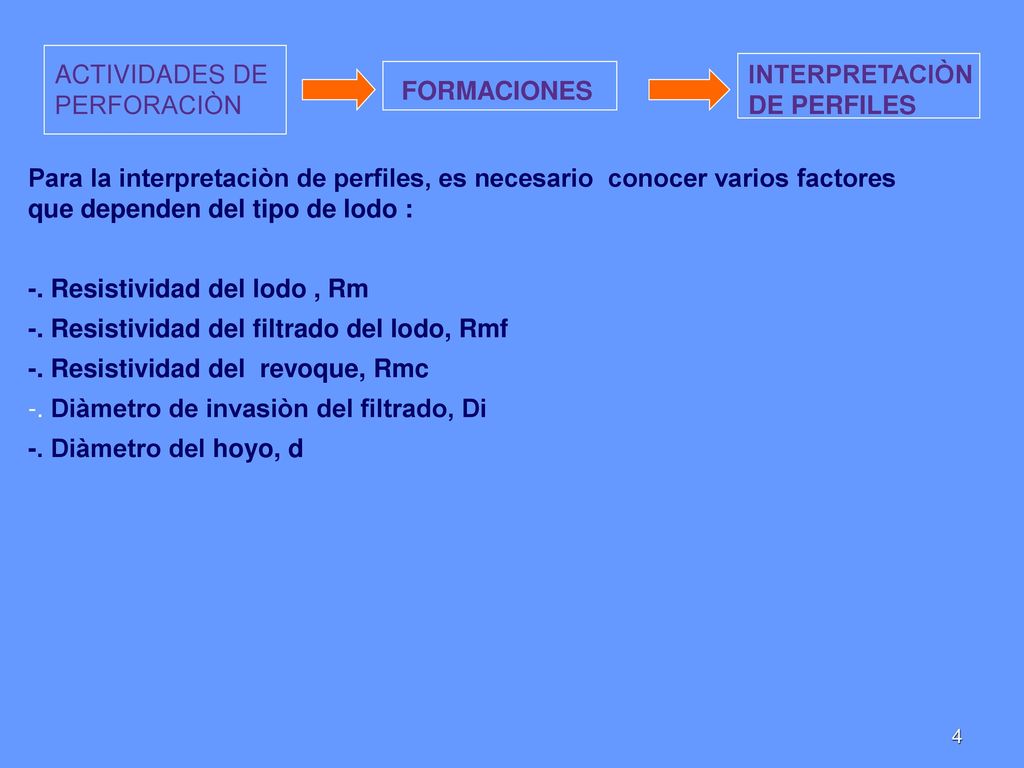

4 ACTIVIDADES DE PERFORACIÒN
INTERPRETACIÒN DE PERFILES FORMACIONES Para la interpretaciòn de perfiles, es necesario conocer varios factores que dependen del tipo de lodo : -. Resistividad del lodo , Rm -. Resistividad del filtrado del lodo, Rmf -. Resistividad del revoque, Rmc -. Diàmetro de invasiòn del filtrado, Di -. Diàmetro del hoyo, d

5 FORMACION ACUIFERA ( LIMPIA : VSH ≤0,05, SW= 100%, PRESENCIA DE UN LODO DULCE: Rmf >>Rw).
Zona lavada Rxo F = RXO/RMf Zona de Transición: varia desde Rxo en la zona lavada hasta Rt en la zona virgen y su valor se representa como Ri. La resistividad de la mezcla( filtrado- agua de formación) se representa por Rz . Por definición se tiene que F = Ri/RZ . Zona Invadida: Para determinar Rz es necesario aplicar el método de Tixier que establece que un factor de mezcal “Z” definido como la fracción de espacio poroso ocupado por la mezcla ( filtrado- agua de formación) Z se puede estimar conociendo la porosidad de la formación según los siguientes criterios….

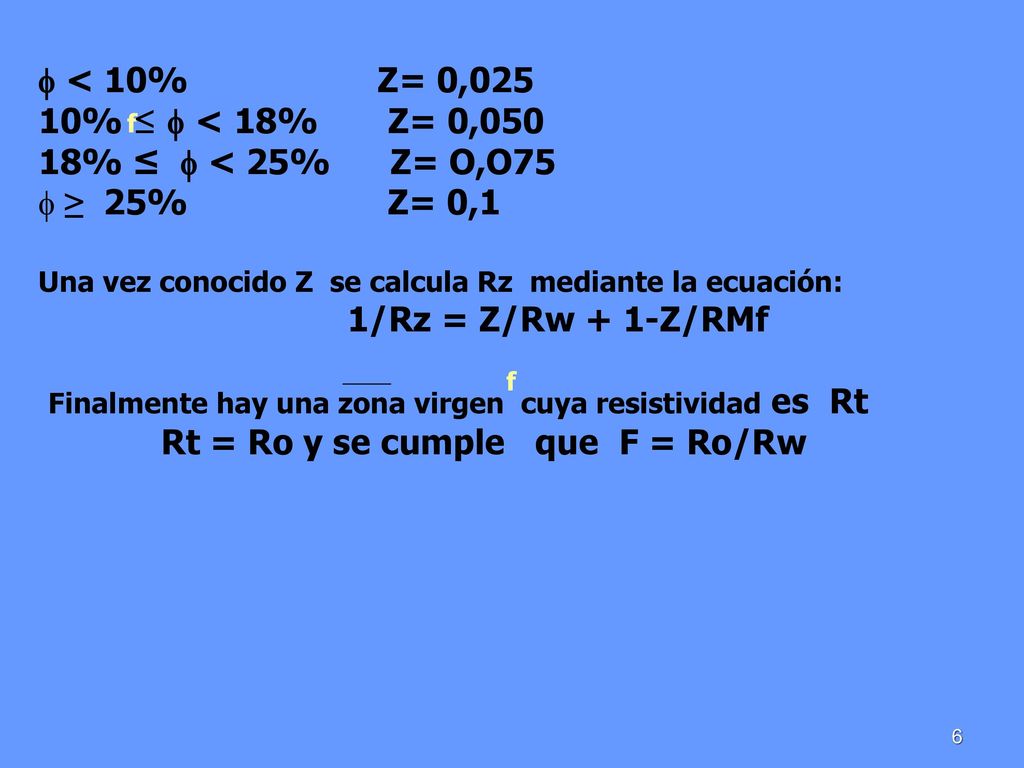

6  < 10% Z= 0,025 10% ≤  < 18% Z= 0,050 18% ≤  < 25% Z= O,O75 ≥ 25% Z= 0,1 Una vez conocido Z se calcula Rz mediante la ecuación: 1/Rz = Z/Rw + 1-Z/RMf Finalmente hay una zona virgen cuya resistividad es Rt Rt = Ro y se cumple que F = Ro/Rw f f

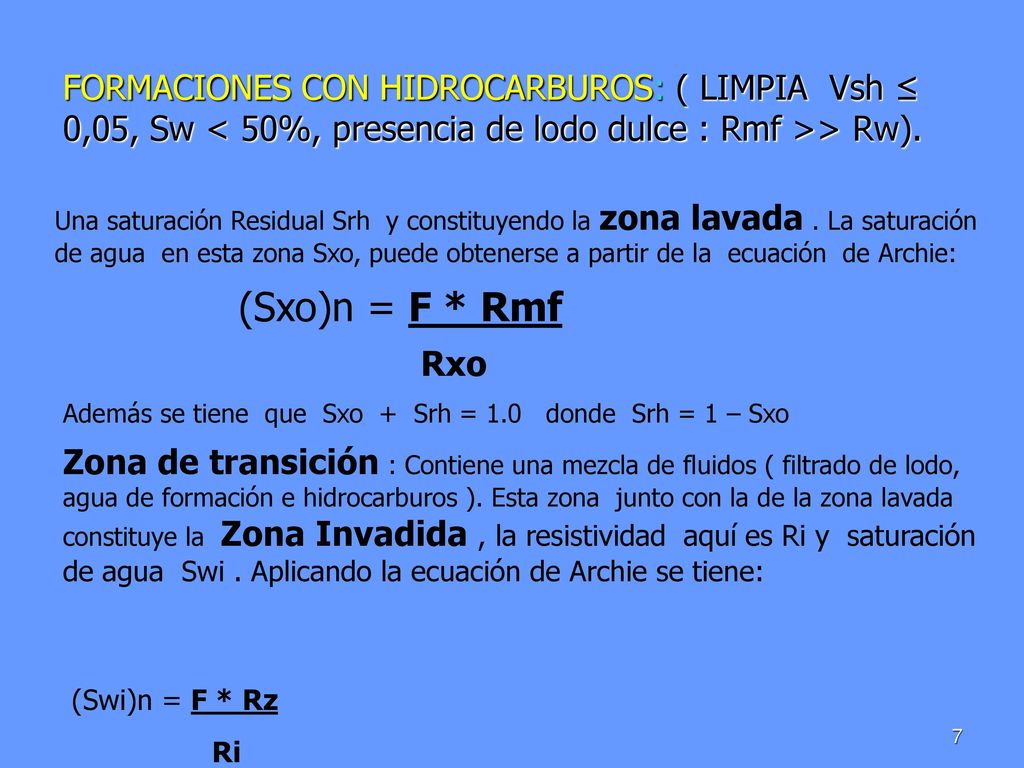

7 FORMACIONES CON HIDROCARBUROS: ( LIMPIA Vsh ≤ 0,05, Sw < 50%, presencia de lodo dulce : Rmf >> Rw). Una saturación Residual Srh y constituyendo la zona lavada . La saturación de agua en esta zona Sxo, puede obtenerse a partir de la ecuación de Archie: (Sxo)n = F * Rmf Rxo Además se tiene que Sxo + Srh = donde Srh = 1 – Sxo Zona de transición : Contiene una mezcla de fluidos ( filtrado de lodo, agua de formación e hidrocarburos ). Esta zona junto con la de la zona lavada constituye la Zona Invadida , la resistividad aquí es Ri y saturación de agua Swi . Aplicando la ecuación de Archie se tiene: (Swi)n = F * Rz Ri

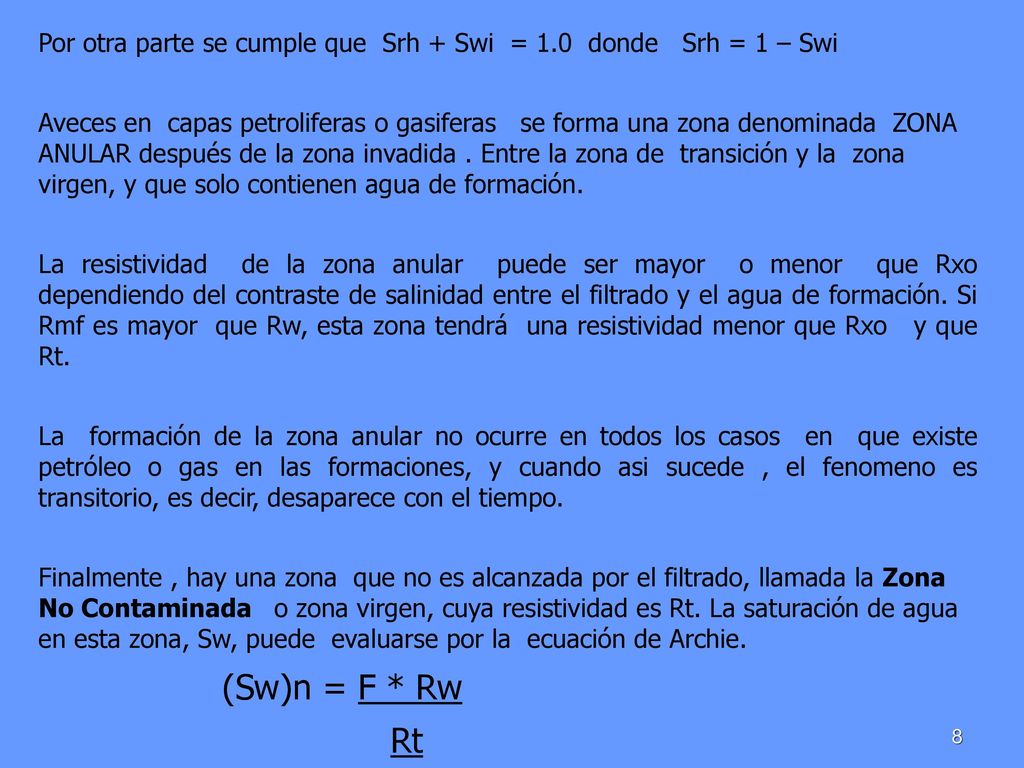

8 Rt Por otra parte se cumple que Srh + Swi = 1.0 donde Srh = 1 – Swi
Aveces en capas petroliferas o gasiferas se forma una zona denominada ZONA ANULAR después de la zona invadida . Entre la zona de transición y la zona virgen, y que solo contienen agua de formación. La resistividad de la zona anular puede ser mayor o menor que Rxo dependiendo del contraste de salinidad entre el filtrado y el agua de formación. Si Rmf es mayor que Rw, esta zona tendrá una resistividad menor que Rxo y que Rt. La formación de la zona anular no ocurre en todos los casos en que existe petróleo o gas en las formaciones, y cuando asi sucede , el fenomeno es transitorio, es decir, desaparece con el tiempo. Finalmente , hay una zona que no es alcanzada por el filtrado, llamada la Zona No Contaminada o zona virgen, cuya resistividad es Rt. La saturación de agua en esta zona, Sw, puede evaluarse por la ecuación de Archie. (Sw)n = F * Rw Rt

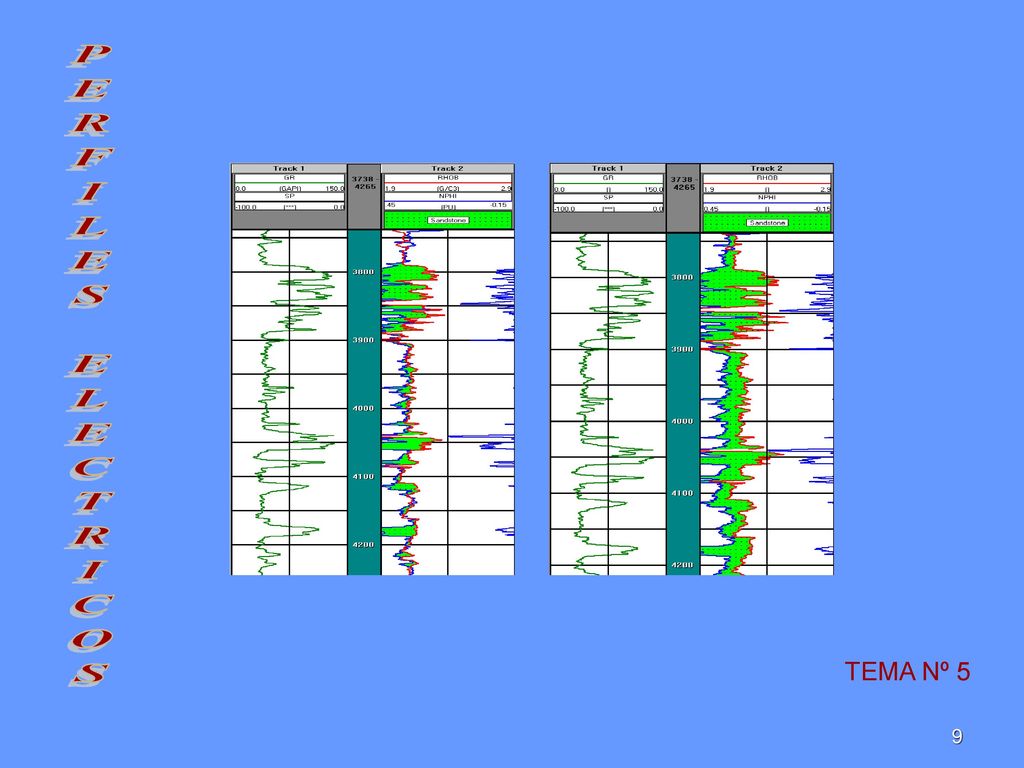

9 PERFILES ELECTRICOS TEMA Nº 5

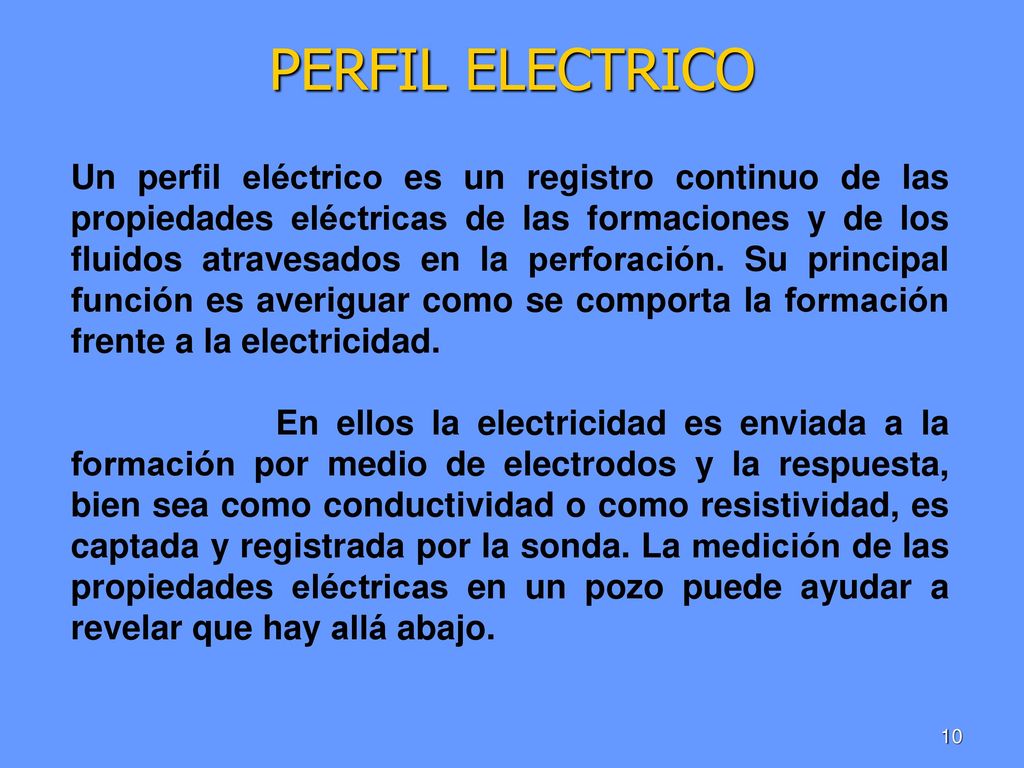

10 PERFIL ELECTRICO Un perfil eléctrico es un registro continuo de las propiedades eléctricas de las formaciones y de los fluidos atravesados en la perforación. Su principal función es averiguar como se comporta la formación frente a la electricidad. En ellos la electricidad es enviada a la formación por medio de electrodos y la respuesta, bien sea como conductividad o como resistividad, es captada y registrada por la sonda. La medición de las propiedades eléctricas en un pozo puede ayudar a revelar que hay allá abajo.

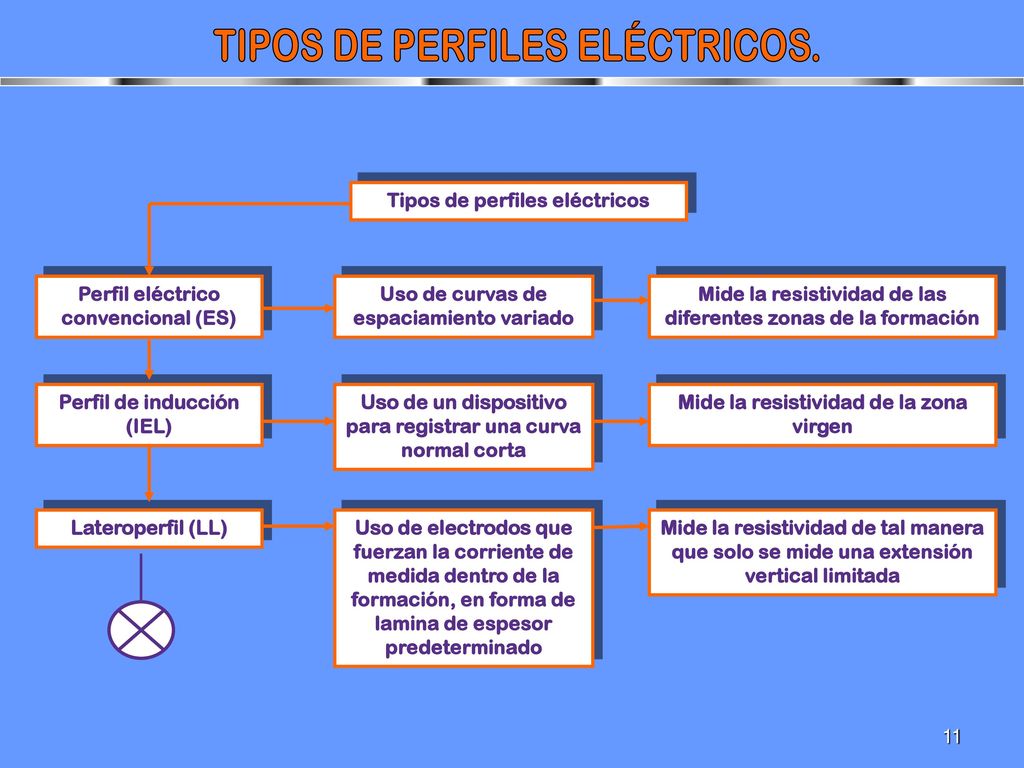

11 TIPOS DE PERFILES ELÉCTRICOS.
Perfil eléctrico convencional (ES) Uso de curvas de espaciamiento variado Mide la resistividad de las diferentes zonas de la formación Perfil de inducción (IEL) Uso de un dispositivo para registrar una curva normal corta Mide la resistividad de la zona virgen Lateroperfil (LL) Uso de electrodos que fuerzan la corriente de medida dentro de la formación, en forma de lamina de espesor predeterminado Mide la resistividad de tal manera que solo se mide una extensión vertical limitada

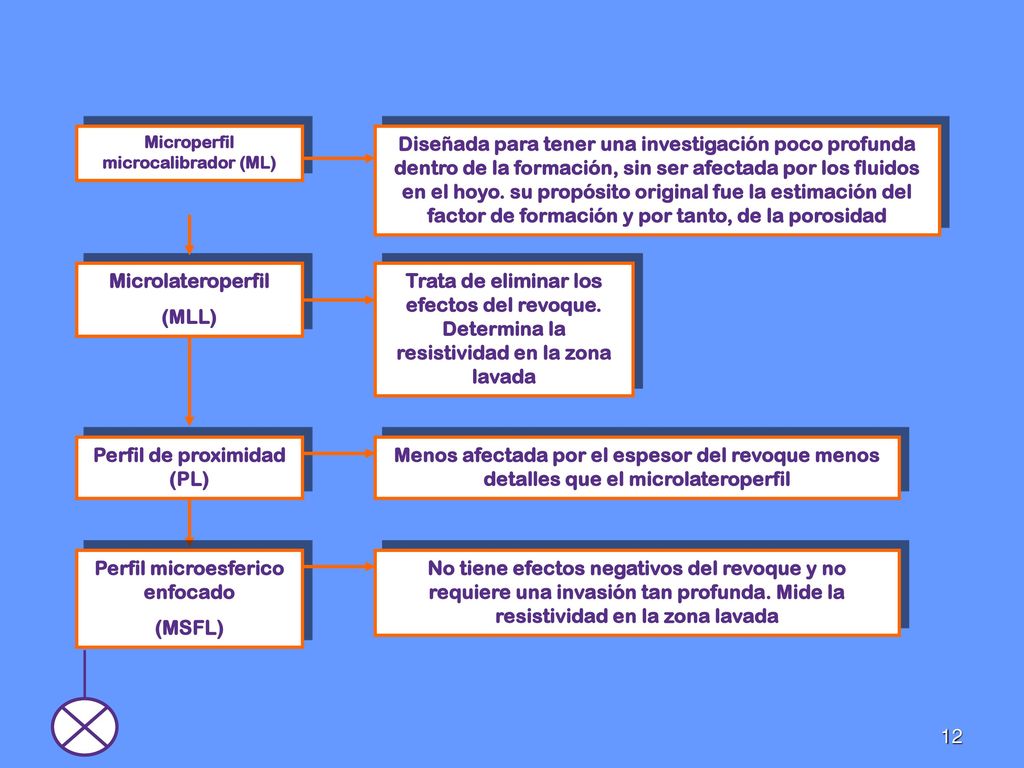

12 Perfil de proximidad (PL)
Microperfil microcalibrador (ML) Diseñada para tener una investigación poco profunda dentro de la formación, sin ser afectada por los fluidos en el hoyo. su propósito original fue la estimación del factor de formación y por tanto, de la porosidad Microlateroperfil (MLL) Trata de eliminar los efectos del revoque. Determina la resistividad en la zona lavada Perfil de proximidad (PL) Menos afectada por el espesor del revoque menos detalles que el microlateroperfil Perfil microesferico enfocado (MSFL) No tiene efectos negativos del revoque y no requiere una invasión tan profunda. Mide la resistividad en la zona lavada

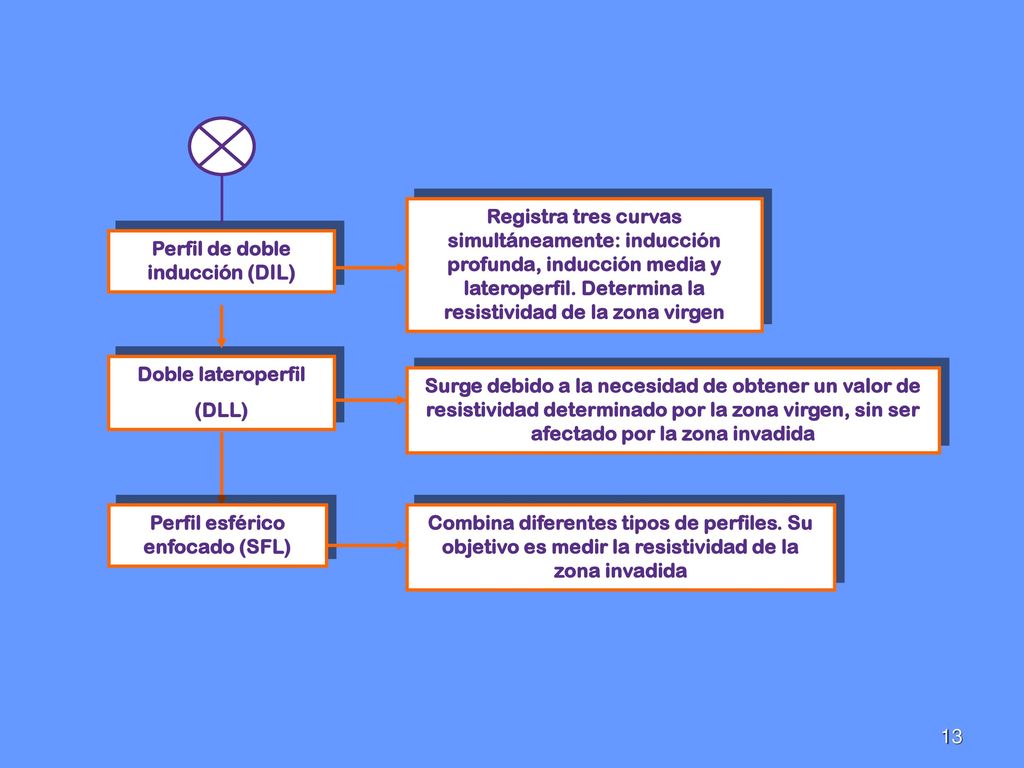

13 Perfil de doble inducción (DIL) Perfil esférico enfocado (SFL)
Surge debido a la necesidad de obtener un valor de resistividad determinado por la zona virgen, sin ser afectado por la zona invadida Perfil de doble inducción (DIL) Registra tres curvas simultáneamente: inducción profunda, inducción media y lateroperfil. Determina la resistividad de la zona virgen Doble lateroperfil (DLL) Perfil esférico enfocado (SFL) Combina diferentes tipos de perfiles. Su objetivo es medir la resistividad de la zona invadida

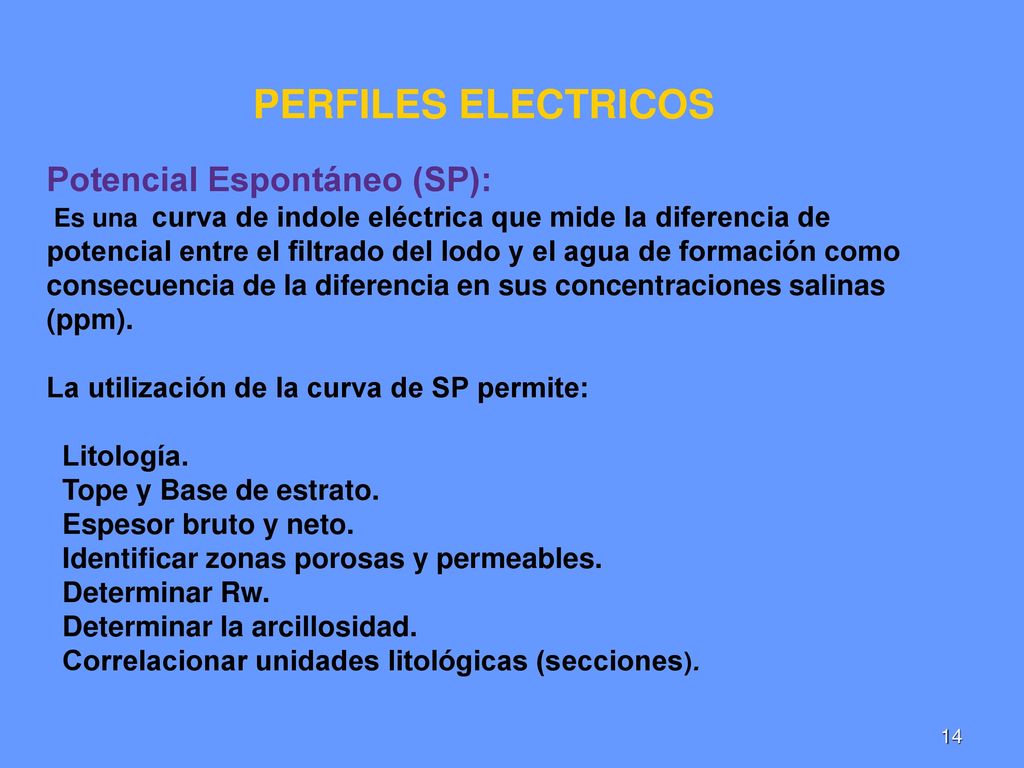

14 PERFILES ELECTRICOS Potencial Espontáneo (SP):
Es una curva de indole eléctrica que mide la diferencia de potencial entre el filtrado del lodo y el agua de formación como consecuencia de la diferencia en sus concentraciones salinas (ppm). La utilización de la curva de SP permite: Litología. Tope y Base de estrato. Espesor bruto y neto. Identificar zonas porosas y permeables. Determinar Rw. Determinar la arcillosidad. Correlacionar unidades litológicas (secciones).

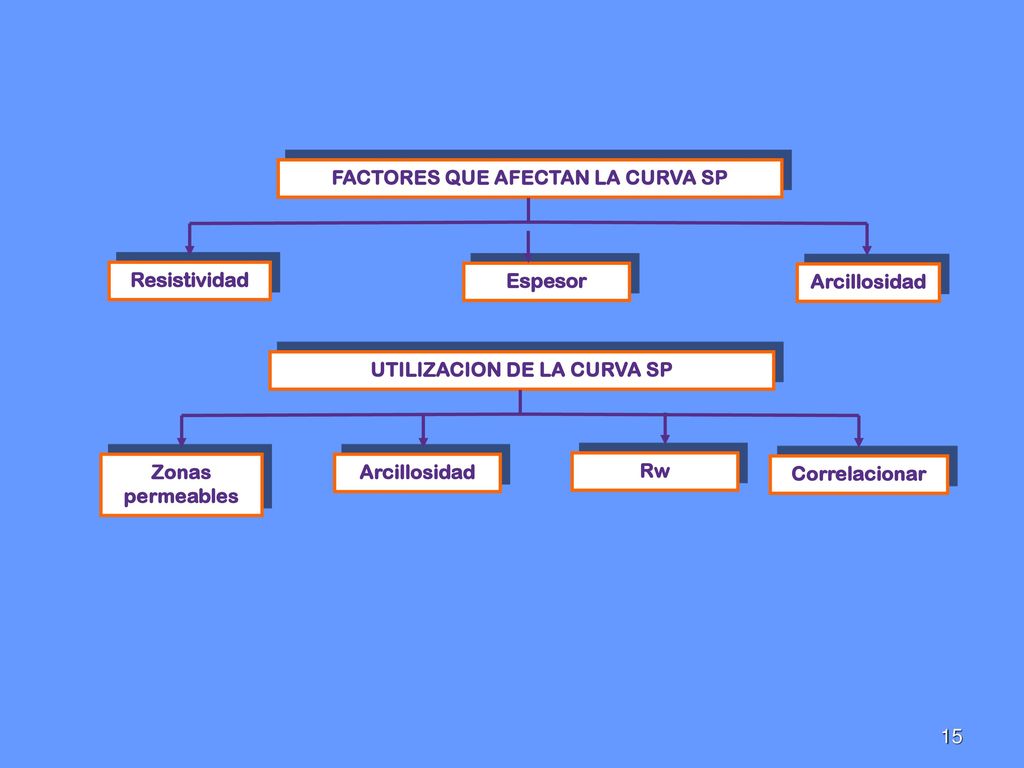

15 FACTORES QUE AFECTAN LA CURVA SP UTILIZACION DE LA CURVA SP
Resistividad Espesor Arcillosidad UTILIZACION DE LA CURVA SP Zonas permeables Arcillosidad Rw Correlacionar

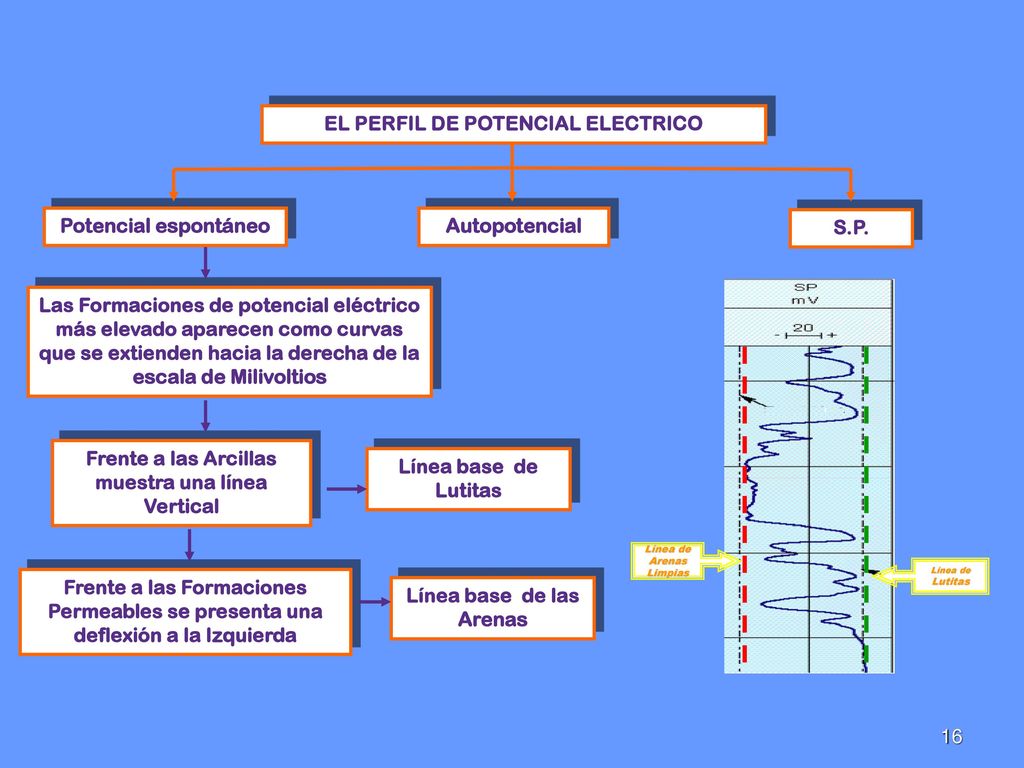

16 EL PERFIL DE POTENCIAL ELECTRICO
Potencial espontáneo Autopotencial S.P. Las Formaciones de potencial eléctrico más elevado aparecen como curvas que se extienden hacia la derecha de la escala de Milivoltios Frente a las Arcillas muestra una línea Vertical Línea base de Lutitas Línea de Arenas Limpias Línea de Lutitas Frente a las Formaciones Permeables se presenta una deflexión a la Izquierda Línea base de las Arenas

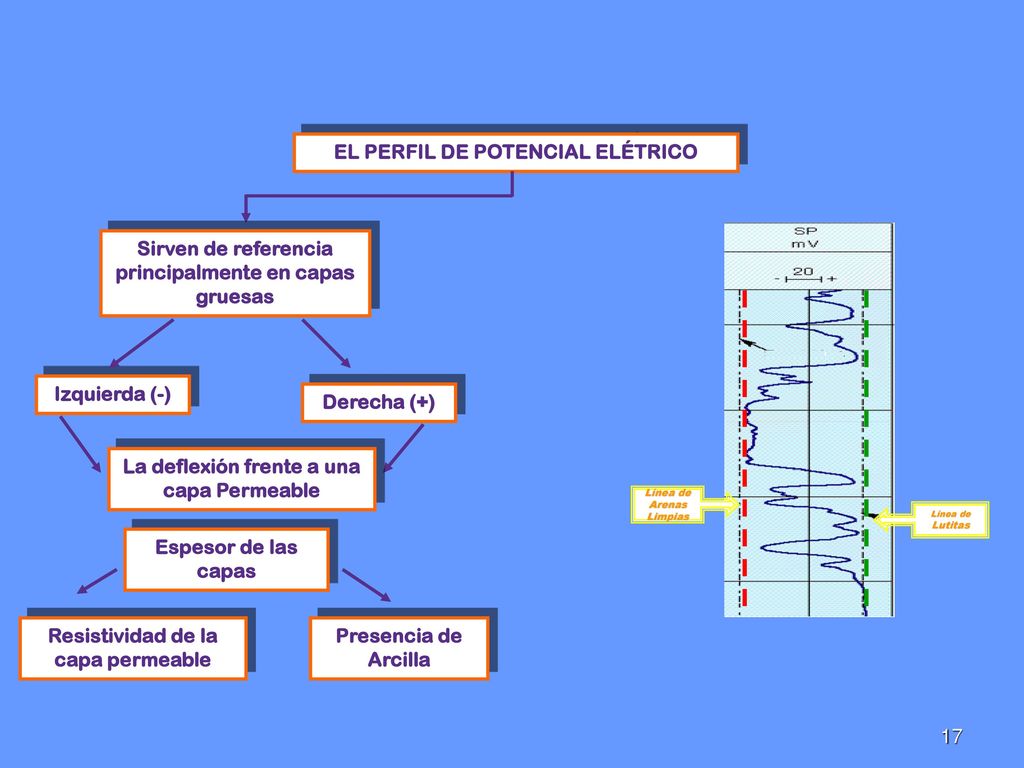

17 EL PERFIL DE POTENCIAL ELÉTRICO
Línea de Arenas Limpias Lutitas Sirven de referencia principalmente en capas gruesas Izquierda (-) Derecha (+) La deflexión frente a una capa Permeable Espesor de las capas Resistividad de la capa permeable Presencia de Arcilla

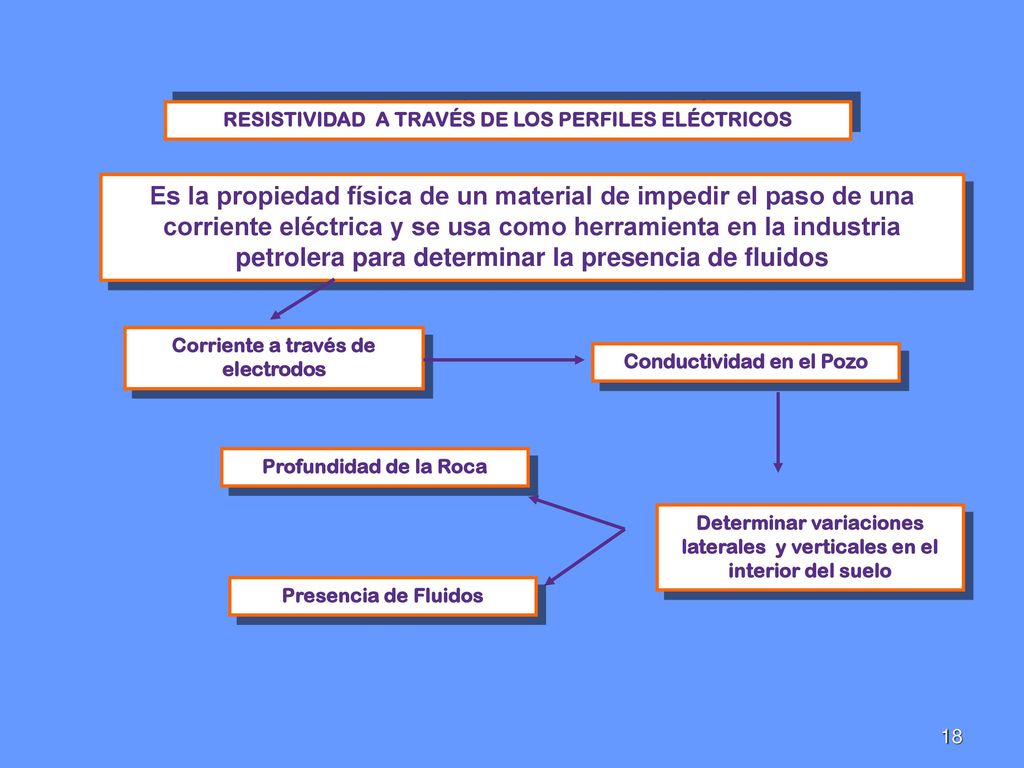

18 RESISTIVIDAD A TRAVÉS DE LOS PERFILES ELÉCTRICOS
Es la propiedad física de un material de impedir el paso de una corriente eléctrica y se usa como herramienta en la industria petrolera para determinar la presencia de fluidos Corriente a través de electrodos Conductividad en el Pozo Profundidad de la Roca Determinar variaciones laterales y verticales en el interior del suelo Presencia de Fluidos

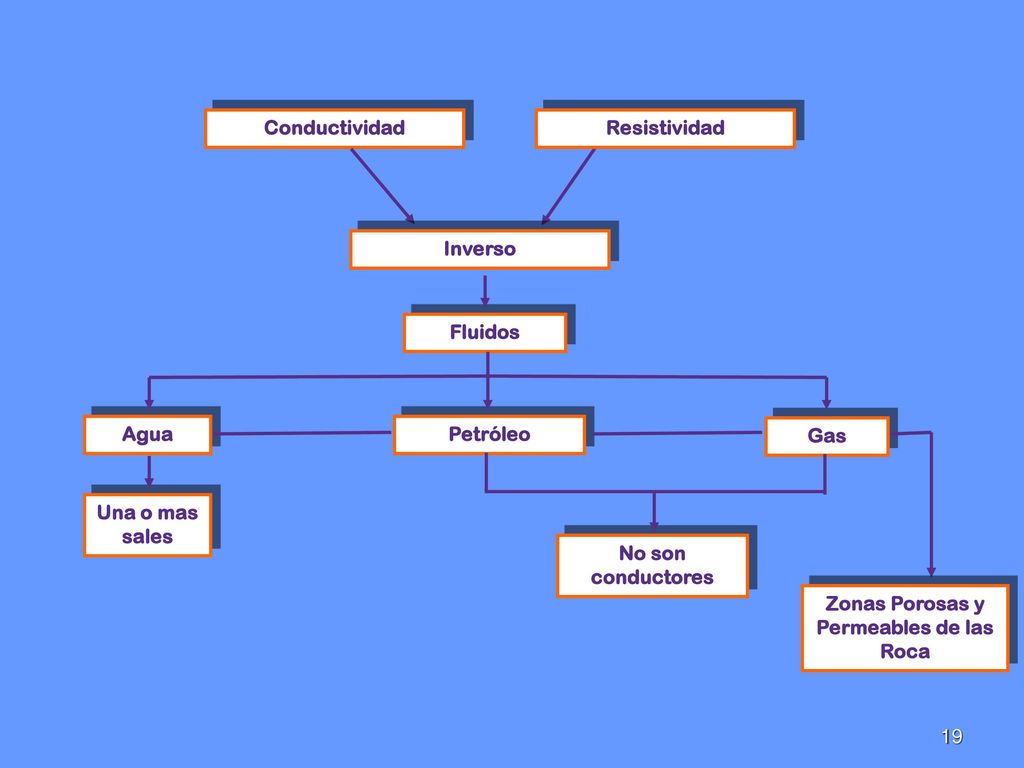

19 Zonas Porosas y Permeables de las Roca
Conductividad Resistividad Inverso Fluidos Agua Petróleo Gas Una o mas sales No son conductores Zonas Porosas y Permeables de las Roca

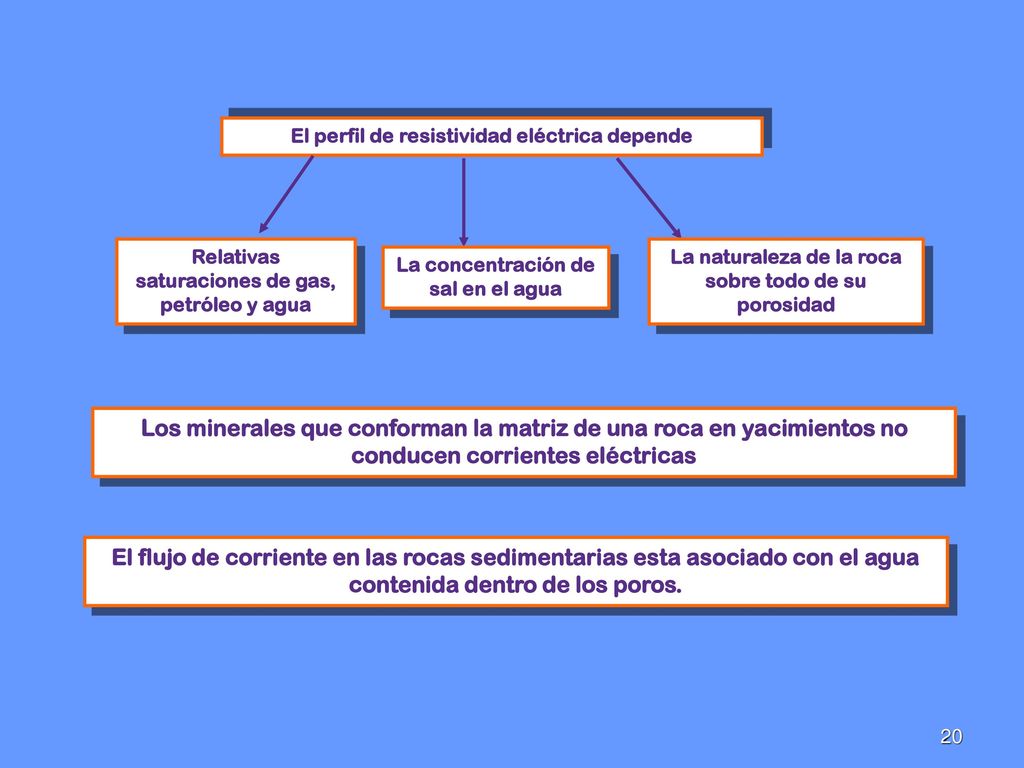

20 El perfil de resistividad eléctrica depende
Relativas saturaciones de gas, petróleo y agua La naturaleza de la roca sobre todo de su porosidad La concentración de sal en el agua Los minerales que conforman la matriz de una roca en yacimientos no conducen corrientes eléctricas El flujo de corriente en las rocas sedimentarias esta asociado con el agua contenida dentro de los poros.

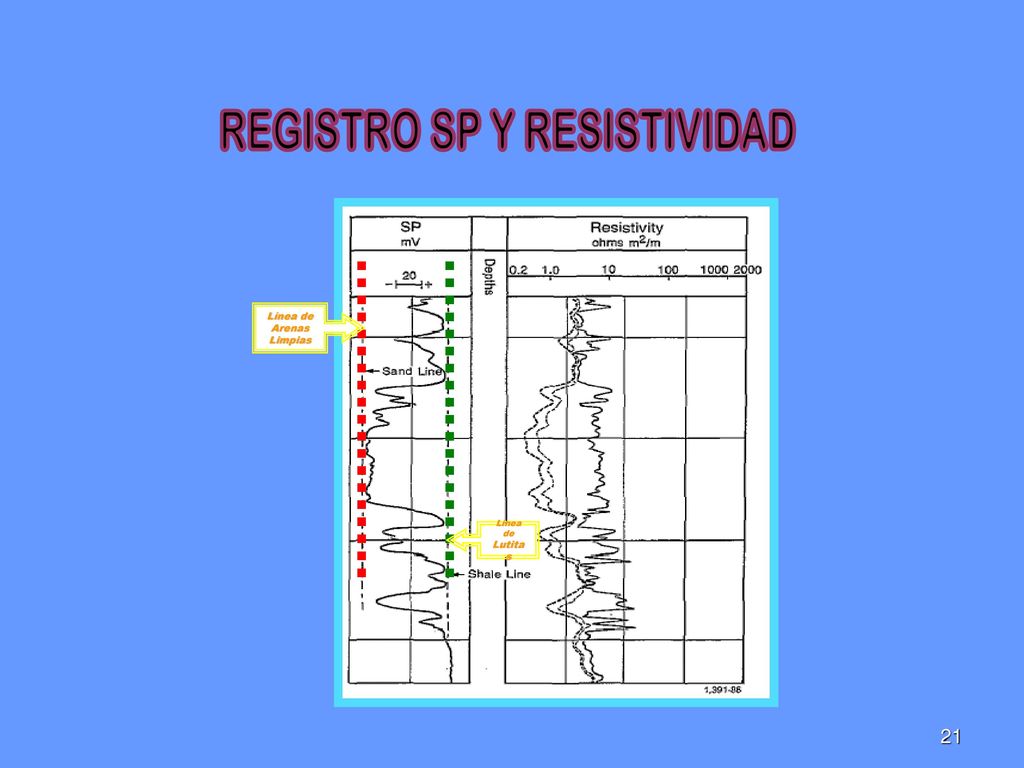

21 REGISTRO SP Y RESISTIVIDAD
Línea de Arenas Limpias Línea de Lutitas
