1 MÉTODO DE PROYECTOS DE ENSEÑANZA APRENDIZAJE NEUMATICA

2 Neumática vs Oleohidráulica Neumática “Tecnología que estudia la producción, transmisión y control de movimientos y esfuerzos mediante el aire comprimido” Hidráulica “Tecnología que estudia la producción, transmisión y control de movimientos y esfuerzos mediante el aceite a presión ” ¡Compresible! ¡Incompresibl e! Del griego pneuma: viento, respiración Del griego hidra: agua y aulos: conducto

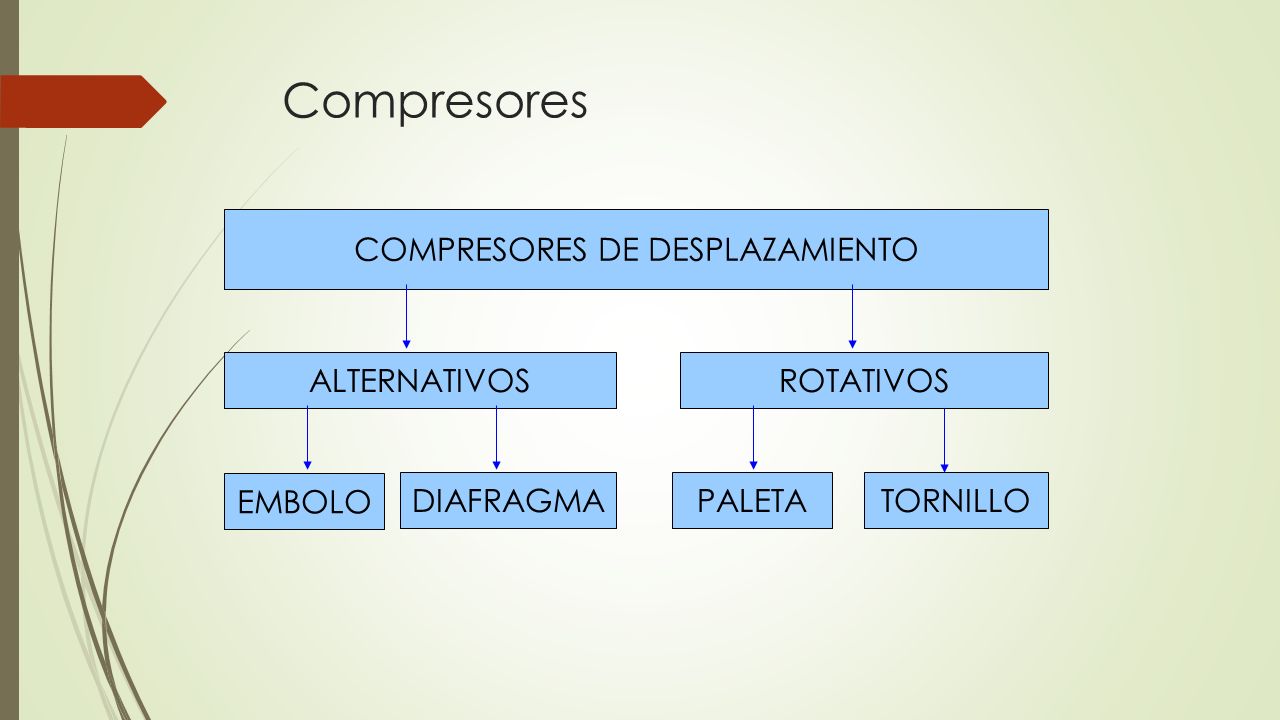

3 Compresores COMPRESORES DE DESPLAZAMIENTO ALTERNATIVOSROTATIVOS EMBOLO PALETADIAFRAGMATORNILLO

4 Compresores Alternativos Compresor de pistón de una etapa Compresor de pistón de dos etapas Compresor de diafragma

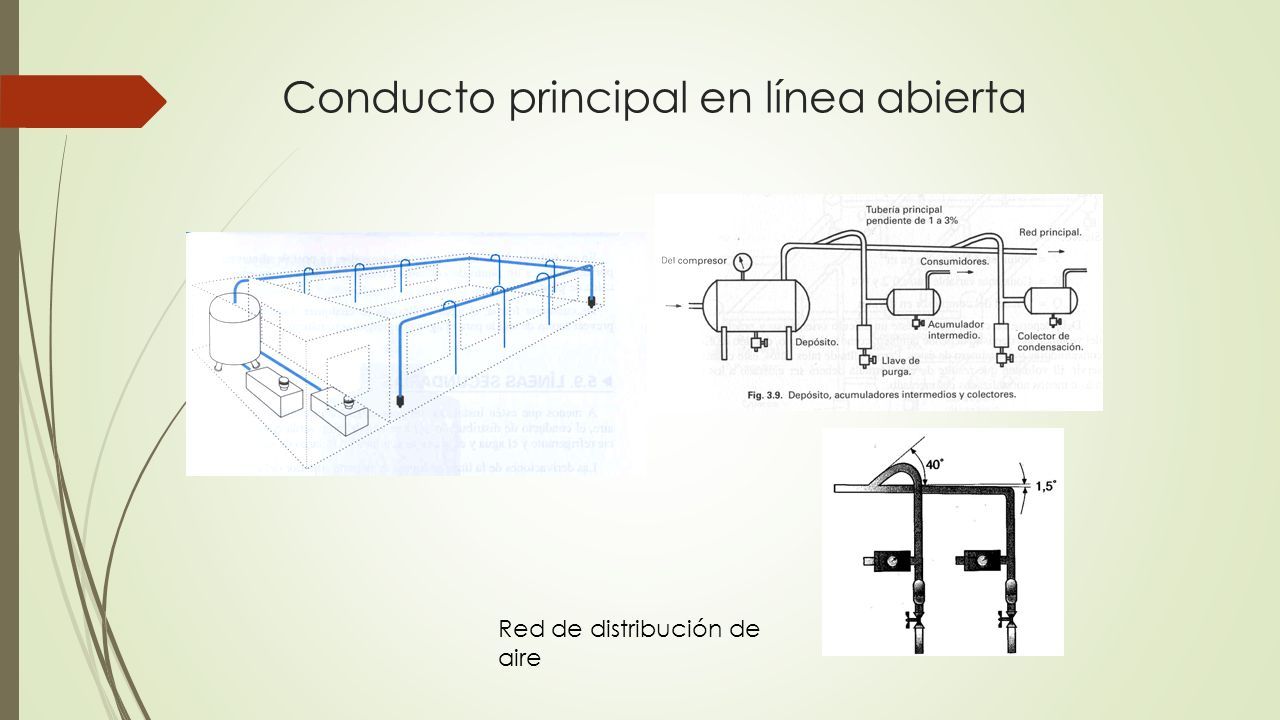

5 Conducto principal en línea abierta Red de distribución de aire

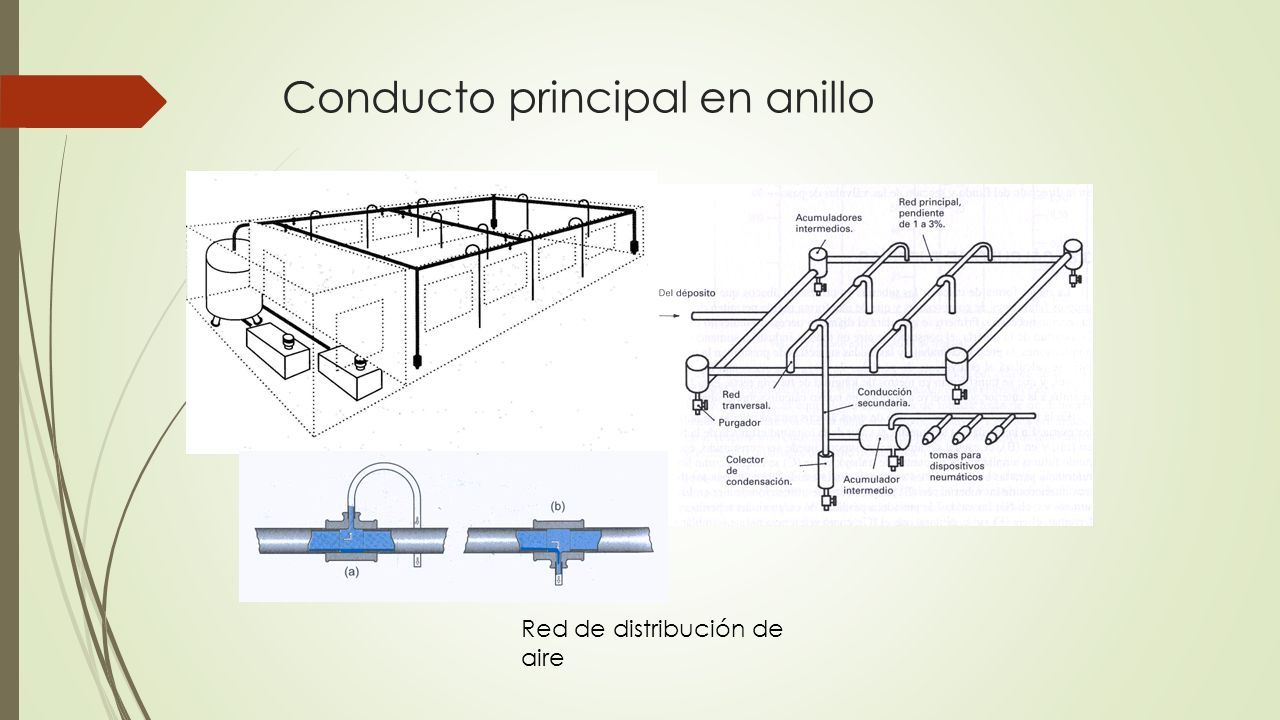

6 Conducto principal en anillo Red de distribución de aire

7 Componentes principales de un circuito neumático

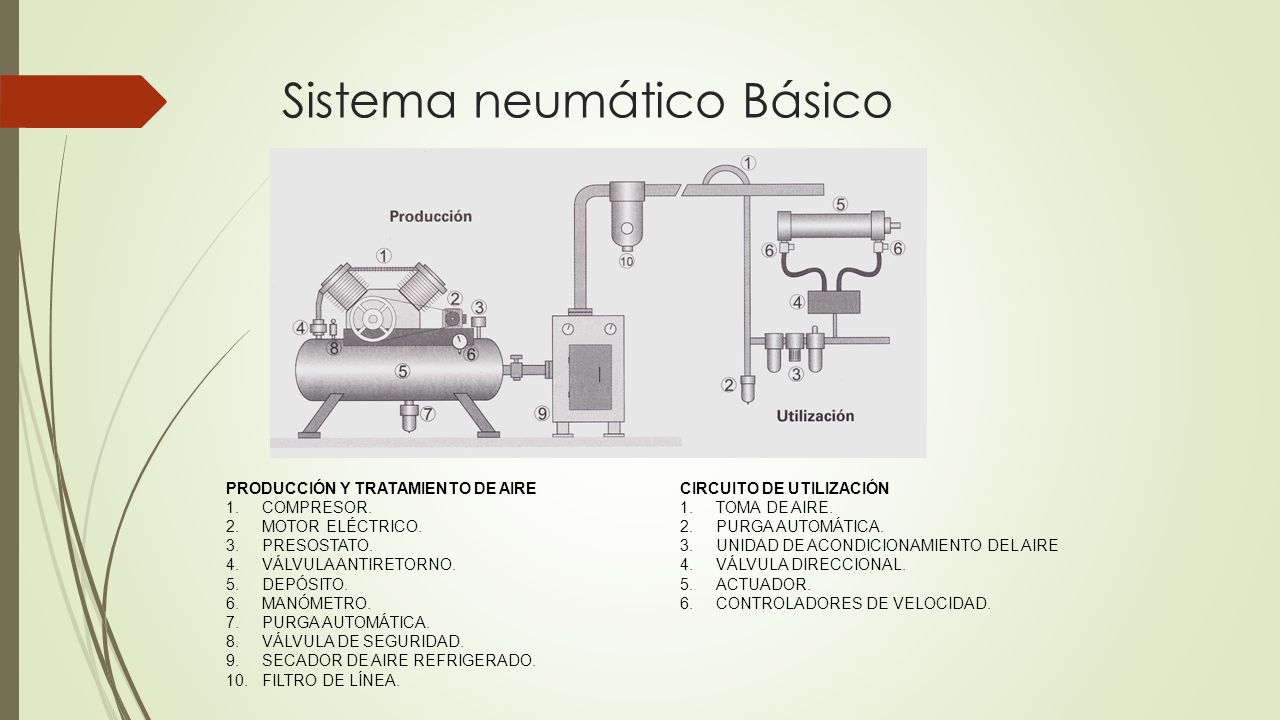

8 Sistema neumático Básico PRODUCCIÓN Y TRATAMIENTO DE AIRE 1.COMPRESOR. 2.MOTOR ELÉCTRICO. 3.PRESOSTATO. 4.VÁLVULA ANTIRETORNO. 5.DEPÓSITO. 6.MANÓMETRO. 7.PURGA AUTOMÁTICA. 8.VÁLVULA DE SEGURIDAD. 9.SECADOR DE AIRE REFRIGERADO. 10.FILTRO DE LÍNEA. CIRCUITO DE UTILIZACIÓN 1.TOMA DE AIRE. 2.PURGA AUTOMÁTICA. 3.UNIDAD DE ACONDICIONAMIENTO DEL AIRE 4.VÁLVULA DIRECCIONAL. 5.ACTUADOR. 6.CONTROLADORES DE VELOCIDAD.

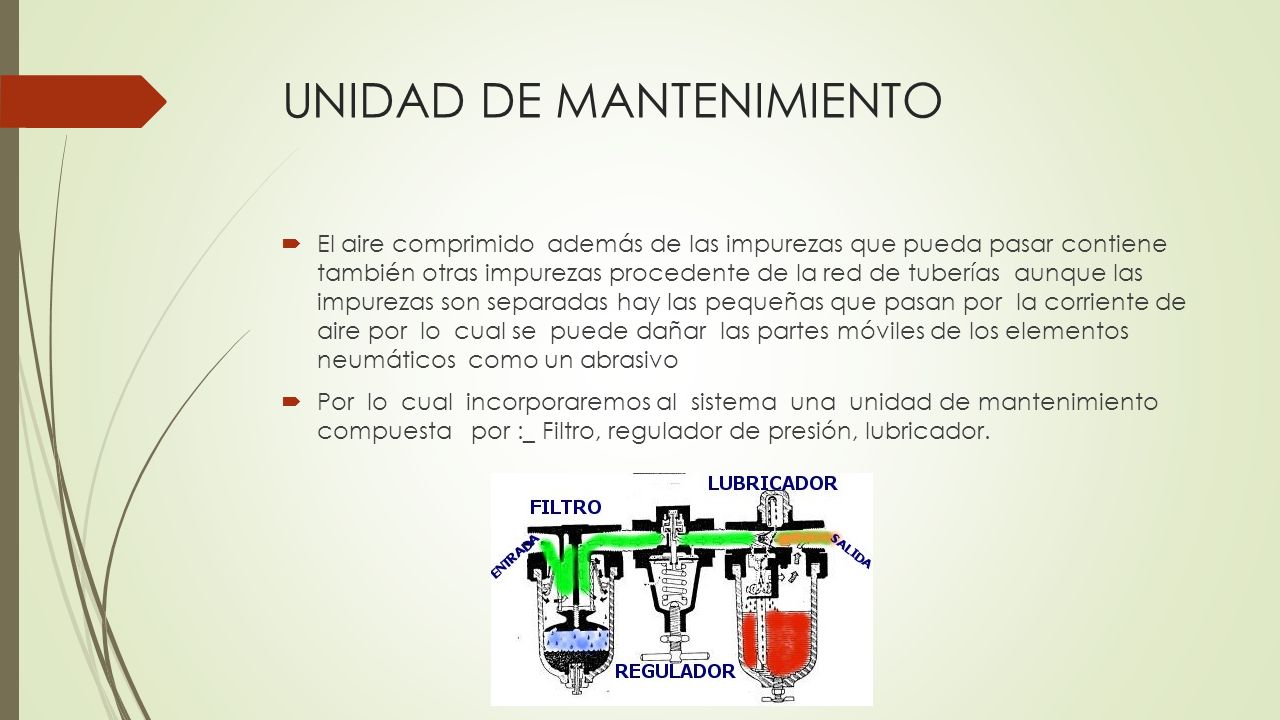

9 UNIDAD DE MANTENIMIENTO  El aire comprimido además de las impurezas que pueda pasar contiene también otras impurezas procedente de la red de tuberías aunque las impurezas son separadas hay las pequeñas que pasan por la corriente de aire por lo cual se puede dañar las partes móviles de los elementos neumáticos como un abrasivo  Por lo cual incorporaremos al sistema una unidad de mantenimiento compuesta por :_ Filtro, regulador de presión, lubricador.

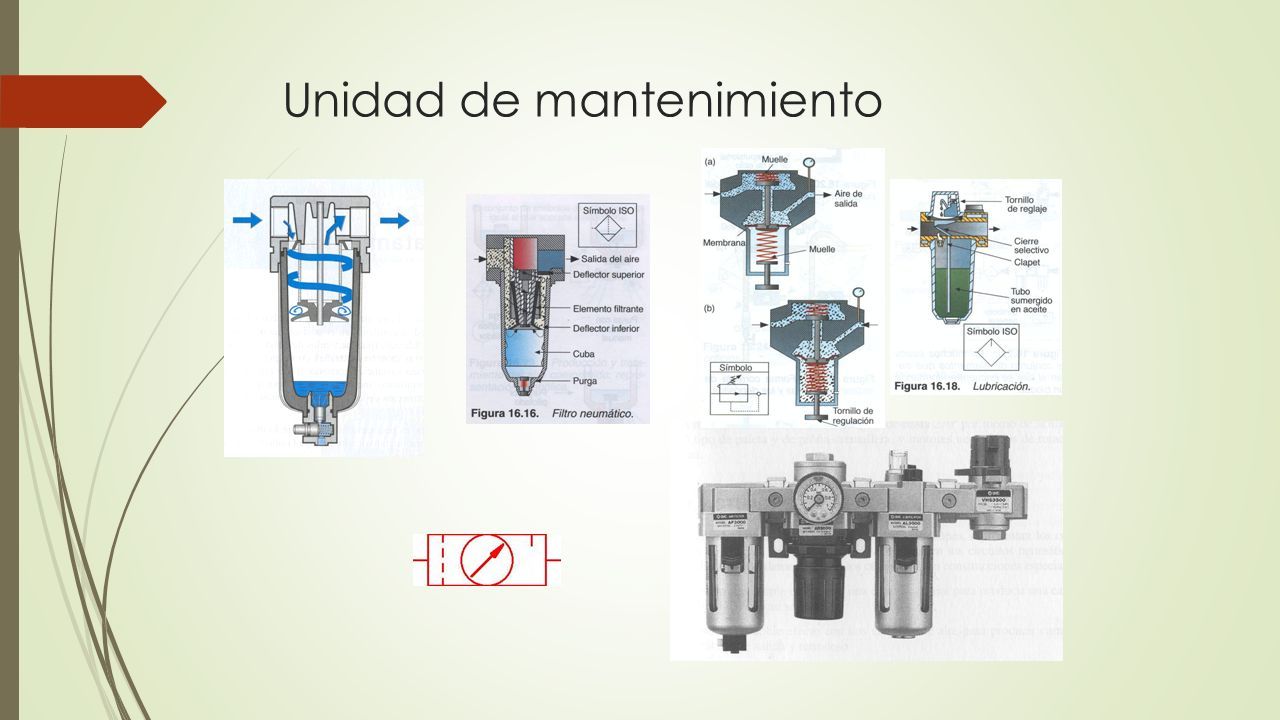

10 Unidad de mantenimiento

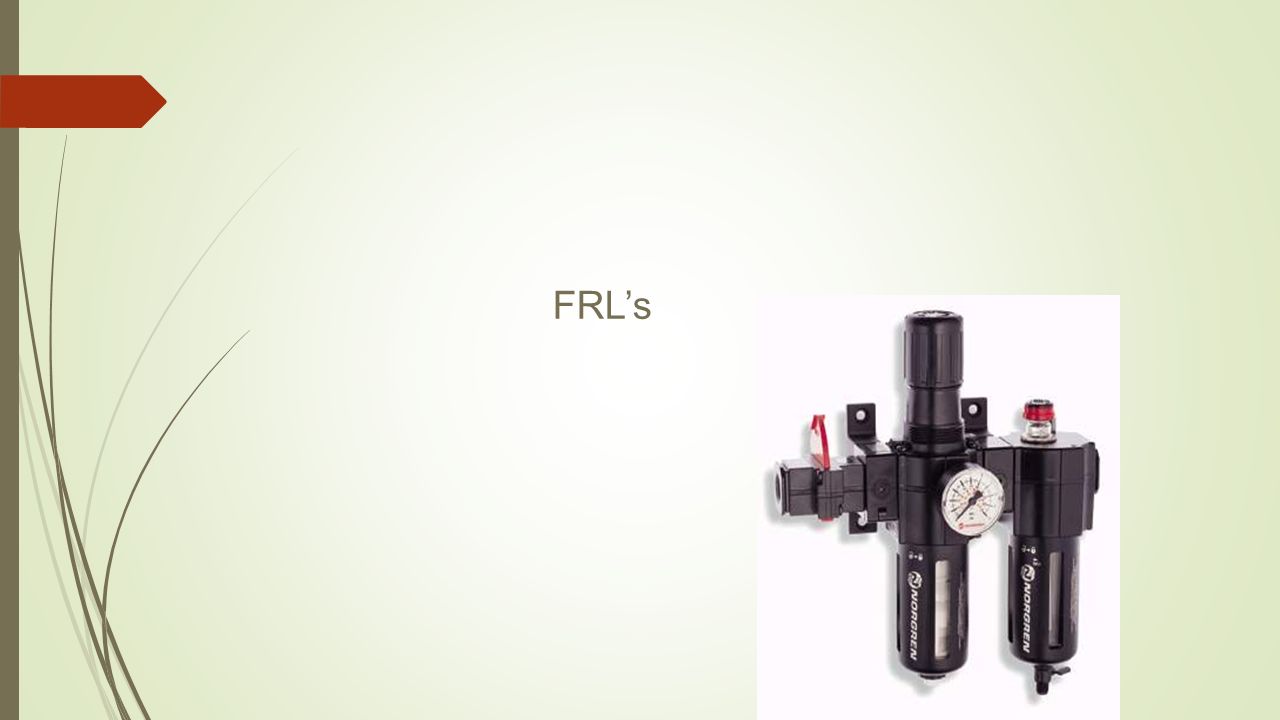

11 FRL’s

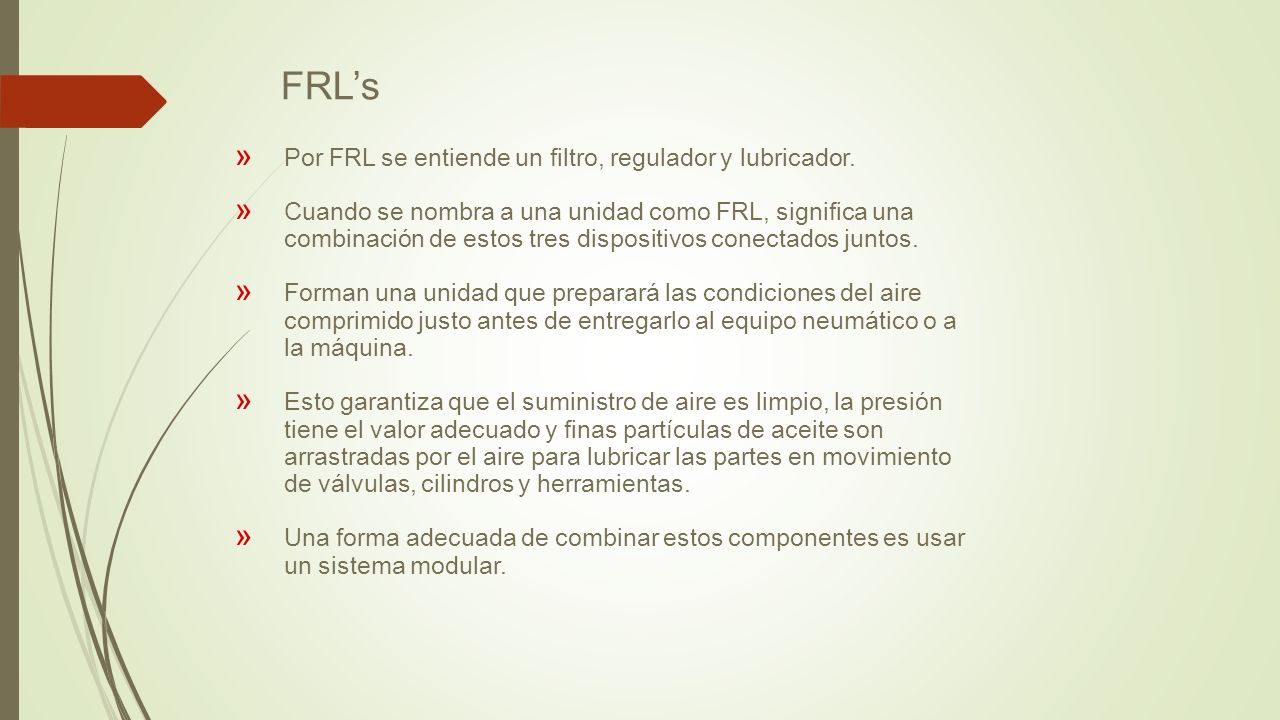

12 » Por FRL se entiende un filtro, regulador y lubricador. » Cuando se nombra a una unidad como FRL, significa una combinación de estos tres dispositivos conectados juntos. » Forman una unidad que preparará las condiciones del aire comprimido justo antes de entregarlo al equipo neumático o a la máquina. » Esto garantiza que el suministro de aire es limpio, la presión tiene el valor adecuado y finas partículas de aceite son arrastradas por el aire para lubricar las partes en movimiento de válvulas, cilindros y herramientas. » Una forma adecuada de combinar estos componentes es usar un sistema modular.

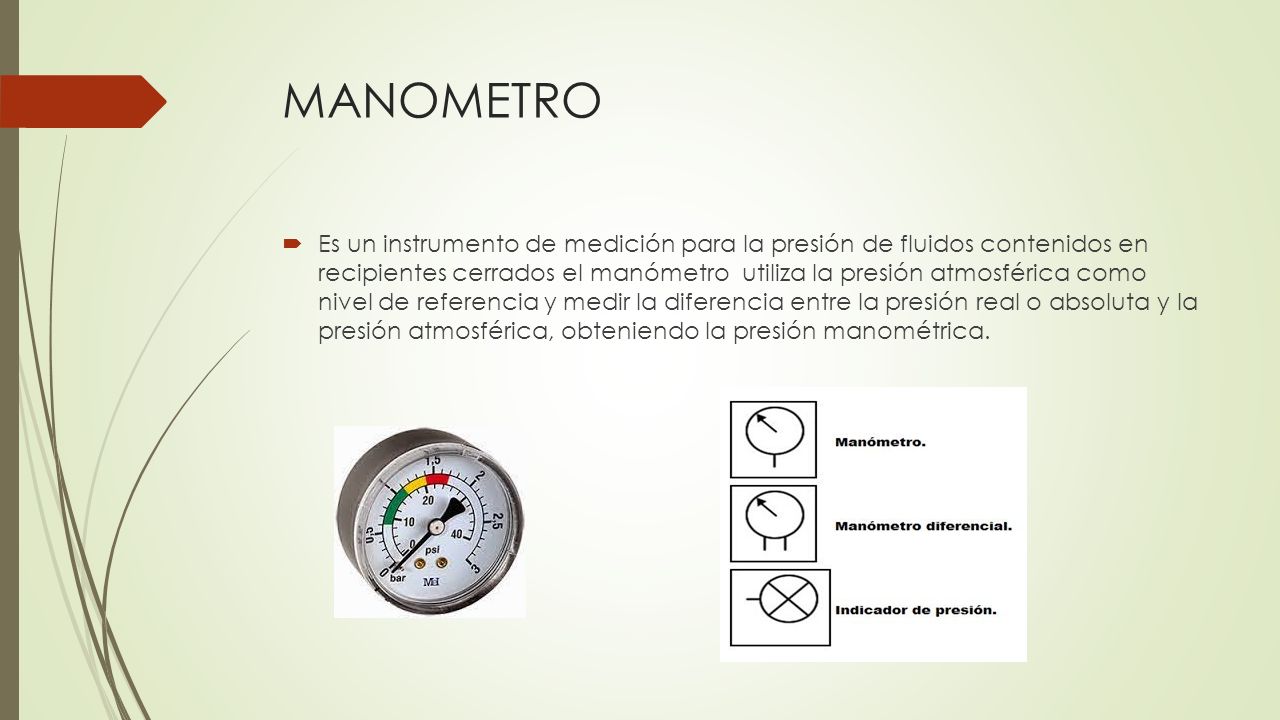

13 MANOMETRO  Es un instrumento de medición para la presión de fluidos contenidos en recipientes cerrados el manómetro utiliza la presión atmosférica como nivel de referencia y medir la diferencia entre la presión real o absoluta y la presión atmosférica, obteniendo la presión manométrica.

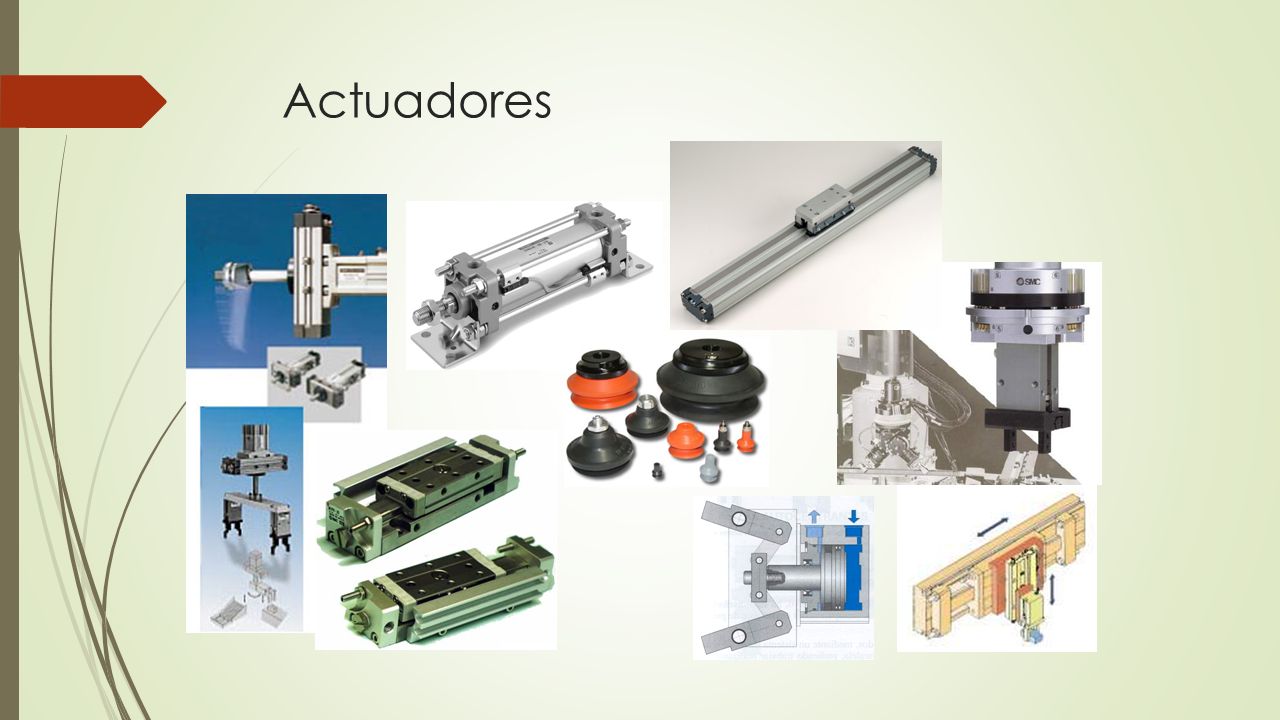

14 Actuadores

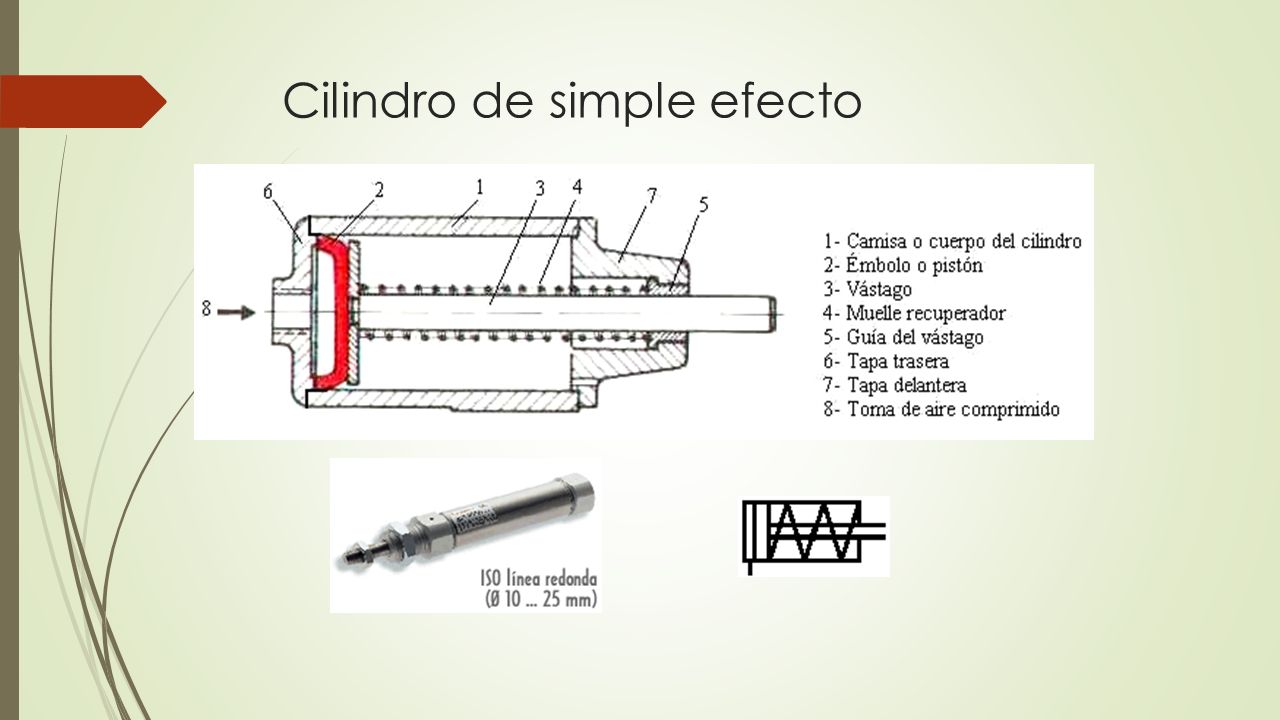

15 Cilindro de simple efecto

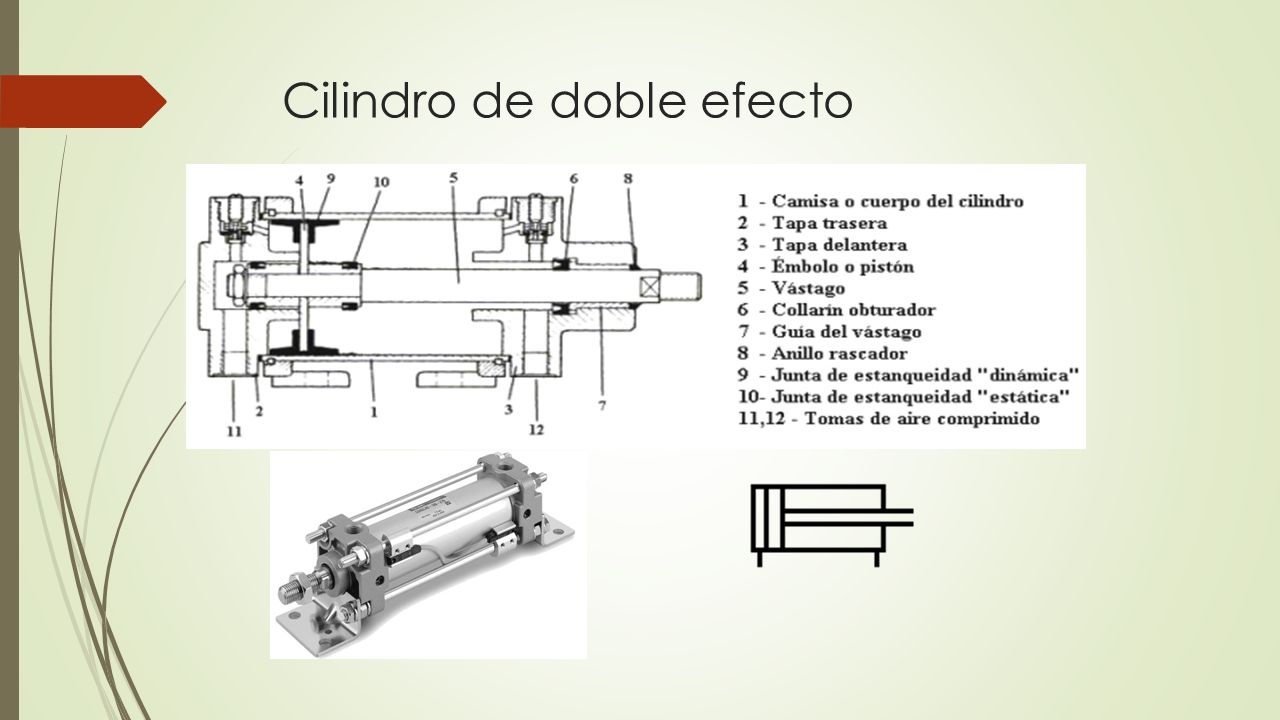

16 Cilindro de doble efecto

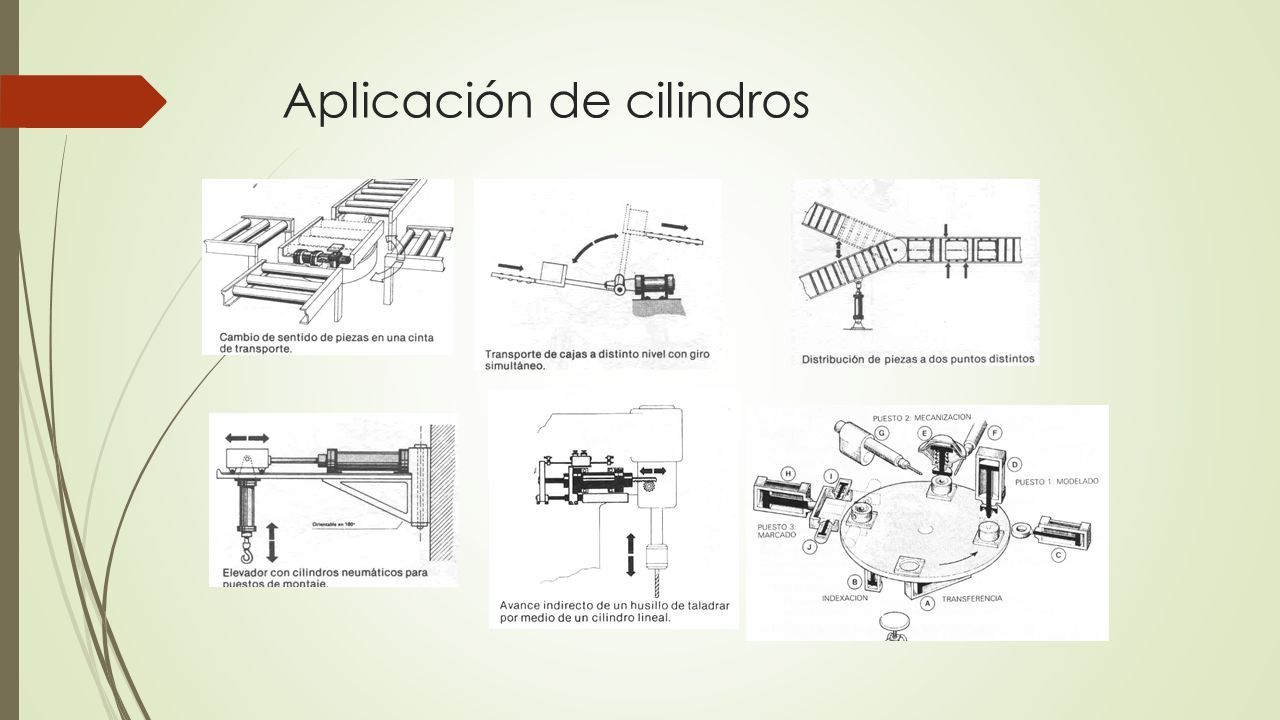

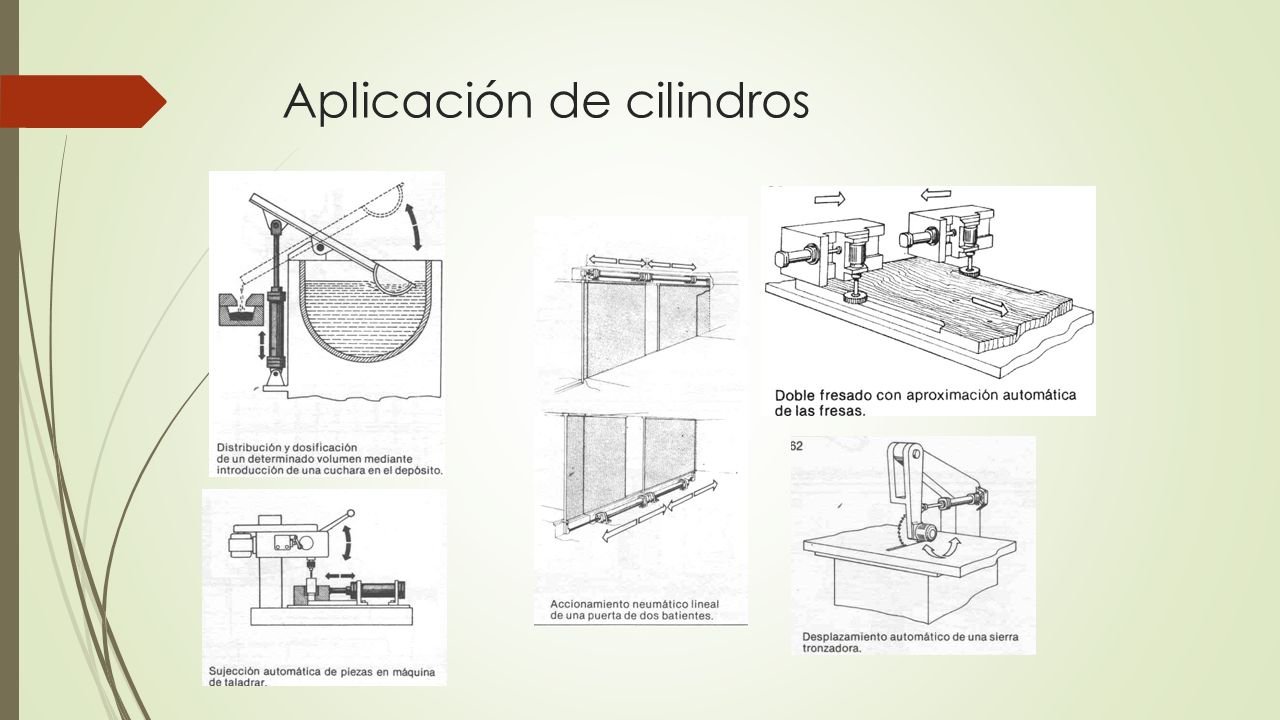

17 Aplicación de cilindros

18

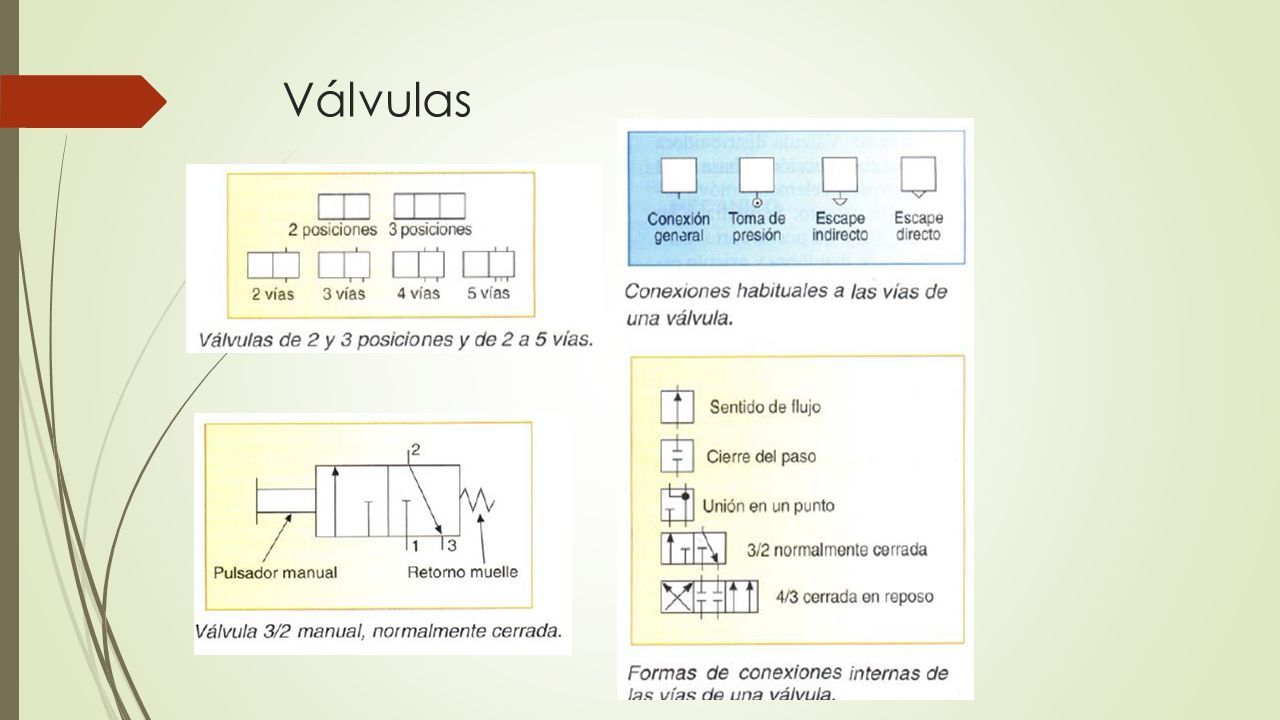

19 Válvulas

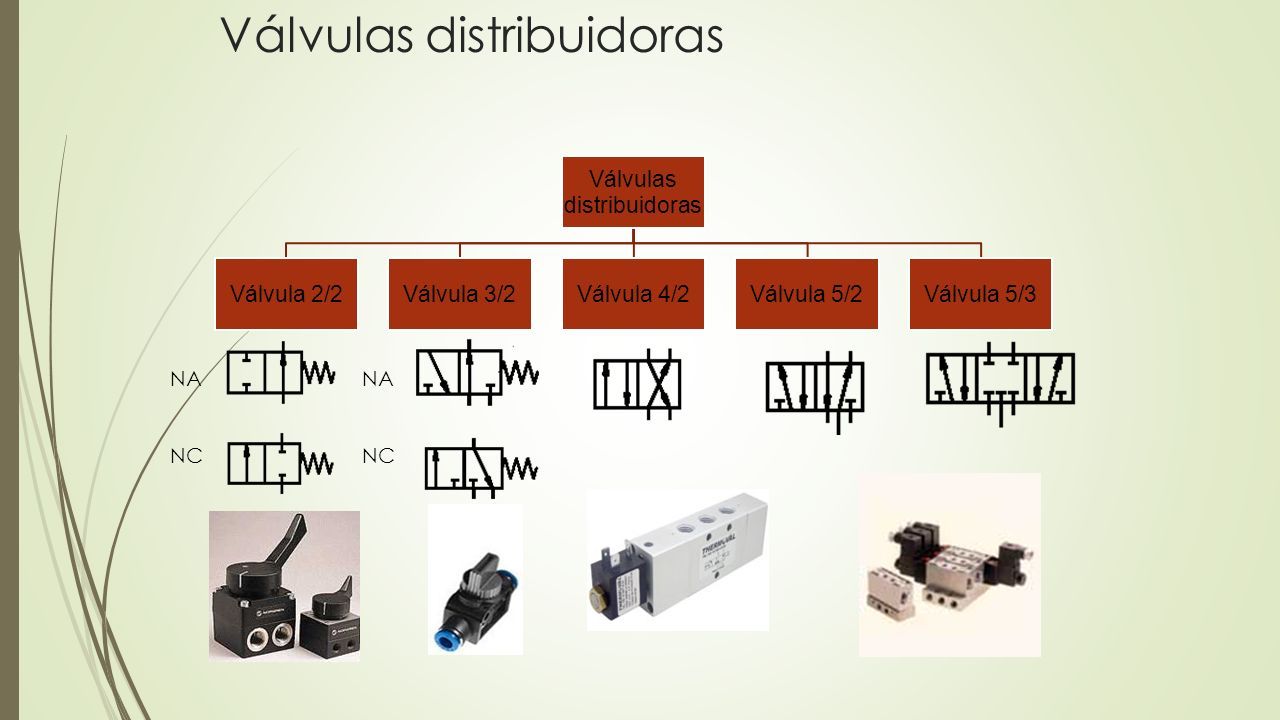

20 Válvulas distribuidoras Válvula 2/2Válvula 3/2Válvula 4/2Válvula 5/2Válvula 5/3 NA NC NA NC

21 Código de las vías de una válvula CONDUCTOSNORMA ISONORMA CETOP Alimentación de presiónP1 Conductos de trabajoA, B, C,...2, 4, 6,... EscapesR, S, T,...3, 5, 7,... Conductos de pilotajeZ, Y, X,...12, 14, 16,... ISO, International Organization Standarization. CETOP, Comité Europeo de las Transmisiones Óleo-hidráulicas y Neumáticas En neumática, la ISO 1219 es equivalente a la UNE 101 149-86. UNE, Una Norma Española. ISOCETOP

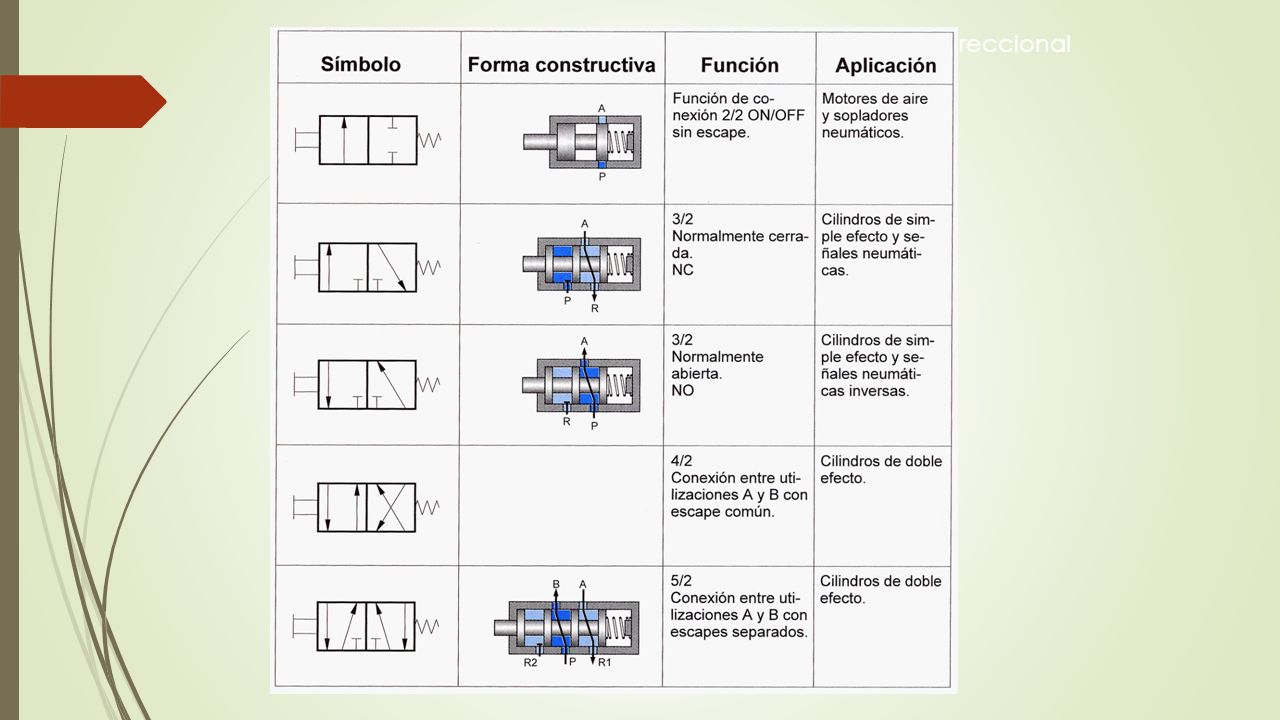

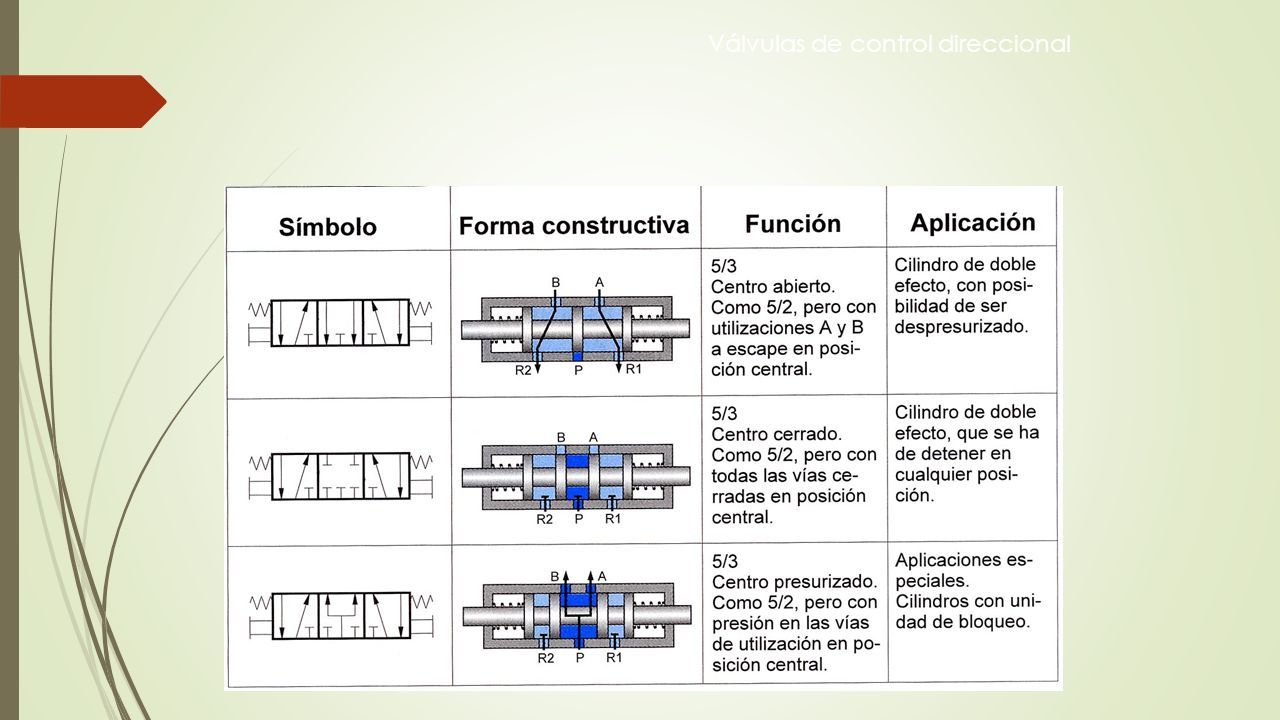

22 Válvulas de control direccional

23

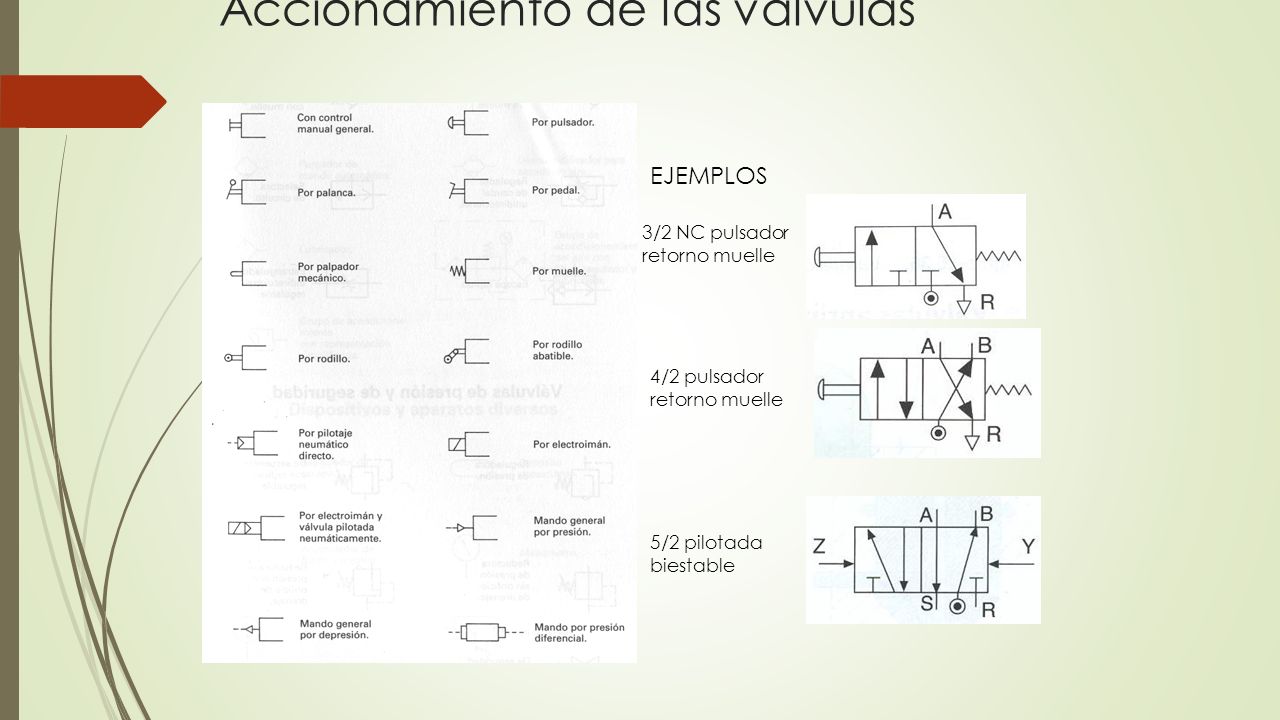

24 Accionamiento de las válvulas 3/2 NC pulsador retorno muelle 4/2 pulsador retorno muelle 5/2 pilotada biestable EJEMPLOS

25 Válvulas reguladoras, de control y de bloqueo Antirretorno Reguladora de caudal Reguladora de caudal unidireccional Selectora de circuito De simultaneidad Escape rápido

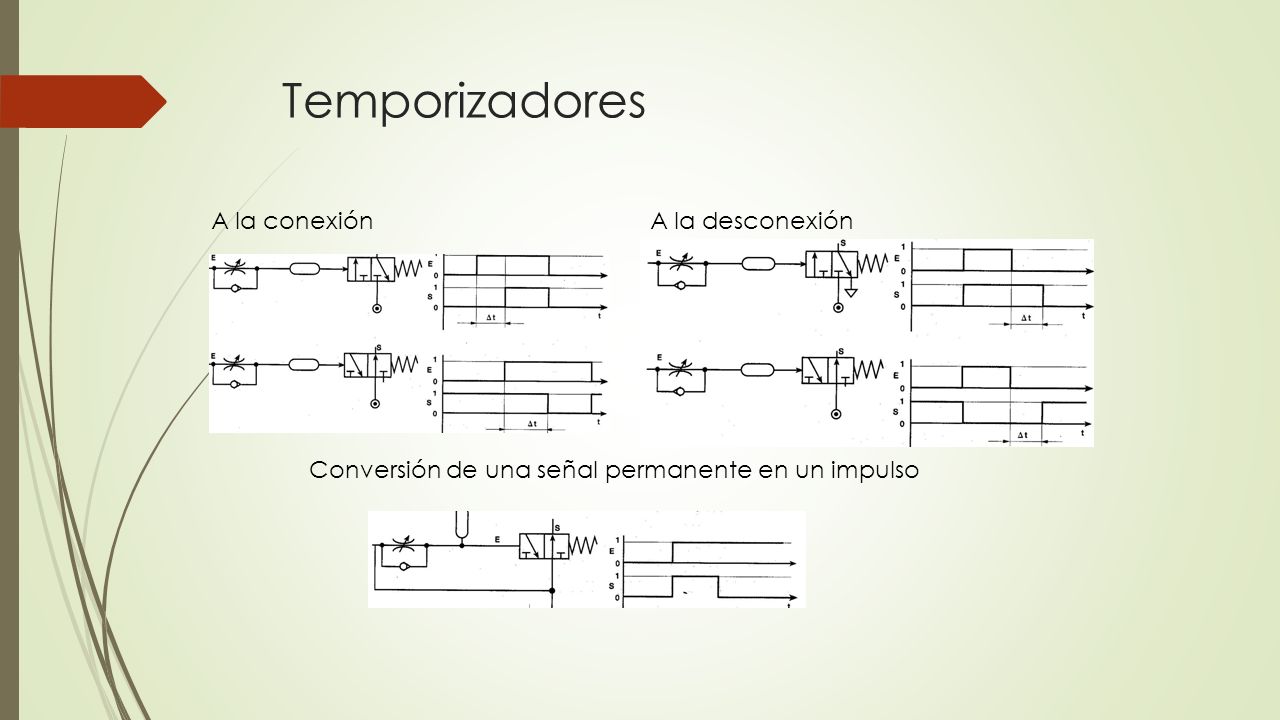

26 Temporizadores A la conexión A la desconexión Conversión de una señal permanente en un impulso

27 GRACIAS !!!!!!!
