2 DELPHI DESARMAR EL INYECTOR COMPROBACION DE LA VALVULA DE CIERRE

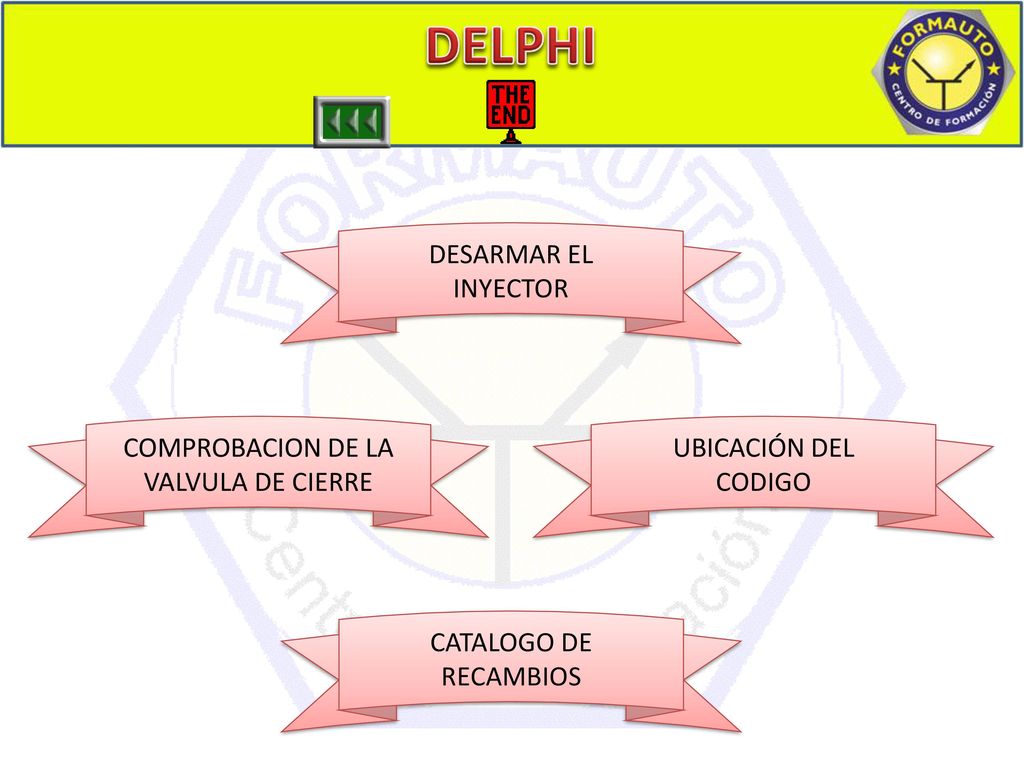

INDICE REPARACION DESARMAR EL INYECTOR COMPROBACION DE LA VALVULA DE CIERRE UBICACIÓN DEL CODIGO CATALOGO DE RECAMBIOS

3 VALVULA DE CIERRE Comprobar que la valvula de cierre gire

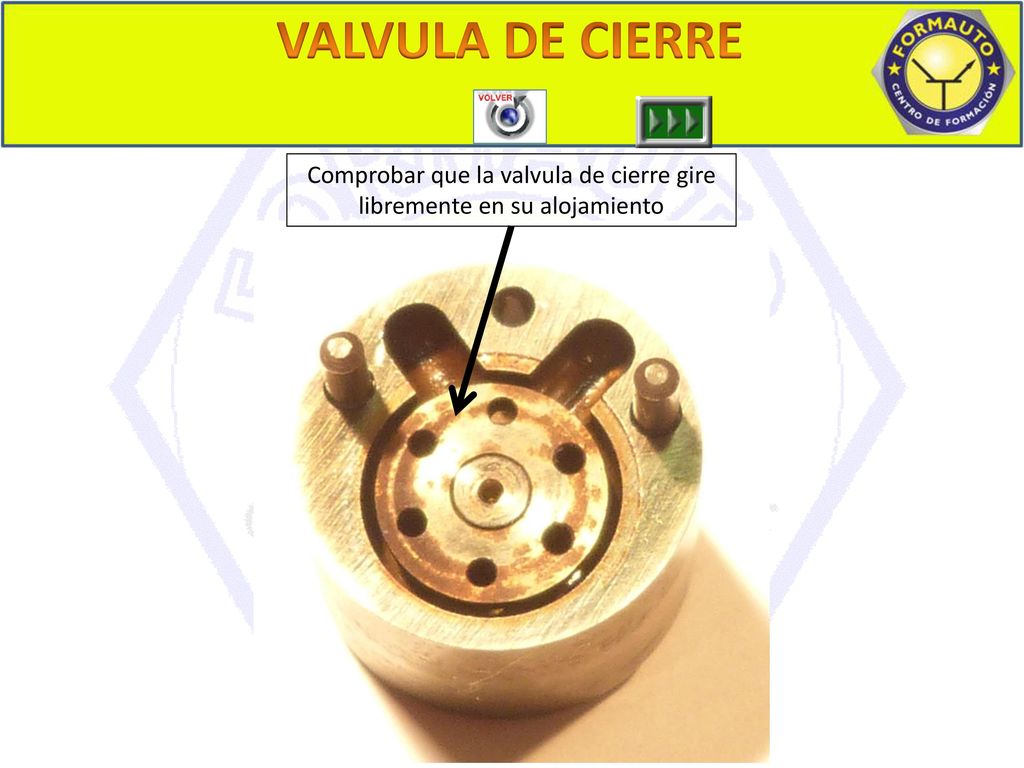

COMPROBACION CONO Comprobar que la valvula de cierre gire libremente en su alojamiento

4 COMPROBACION DEL ASIENTO DE CIERRE

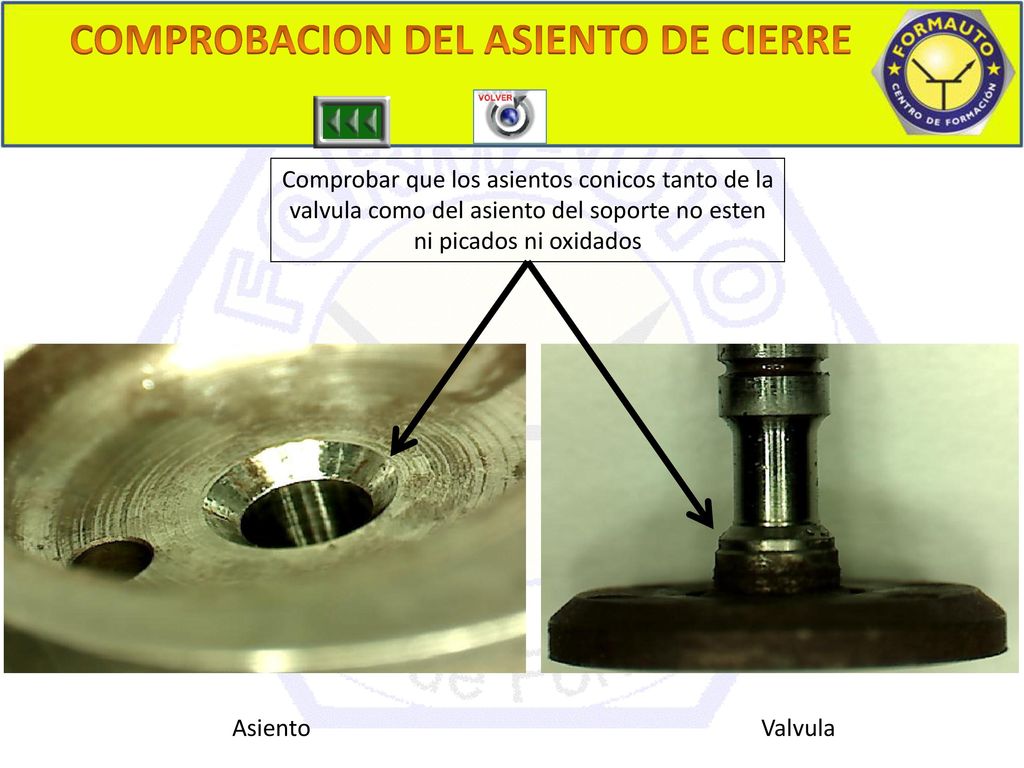

COMPROBACION CIERRE Comprobar que los asientos conicos tanto de la valvula como del asiento del soporte no esten ni picados ni oxidados Asiento Valvula

5 Retire la tuerca de la tobera con una llave 15 de vaso

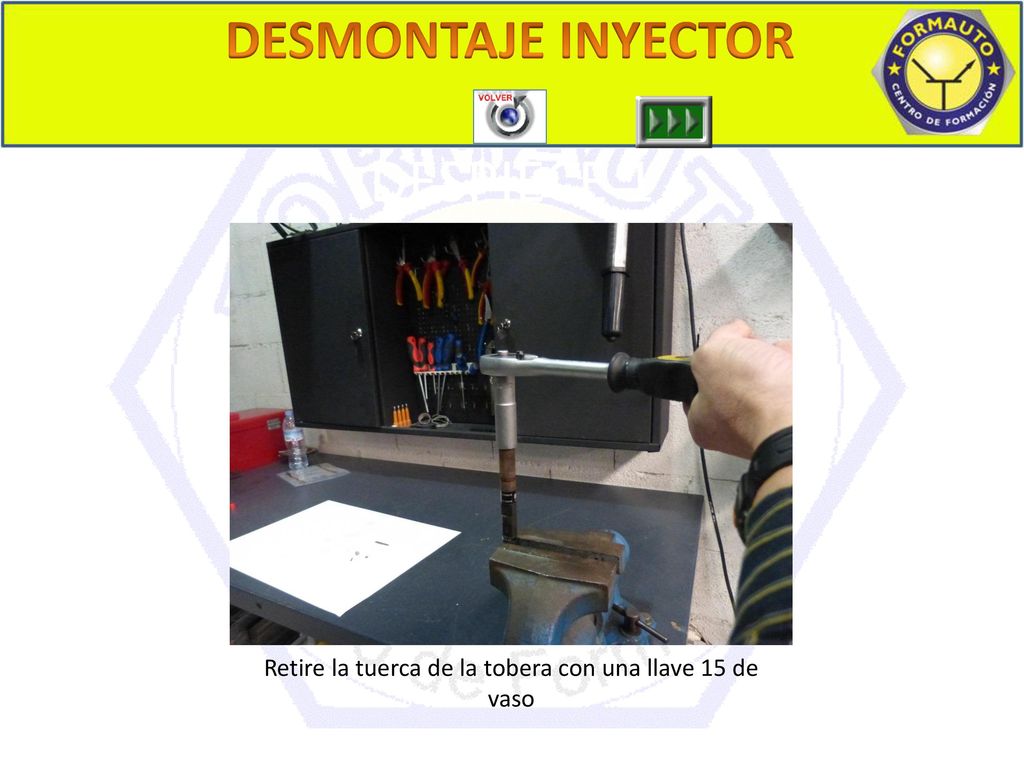

DESMONTAJE INYECTOR DESPIECE 1 Retire la tuerca de la tobera con una llave 15 de vaso

6 DESPIECE 2 DESMONTAJE INYECTOR

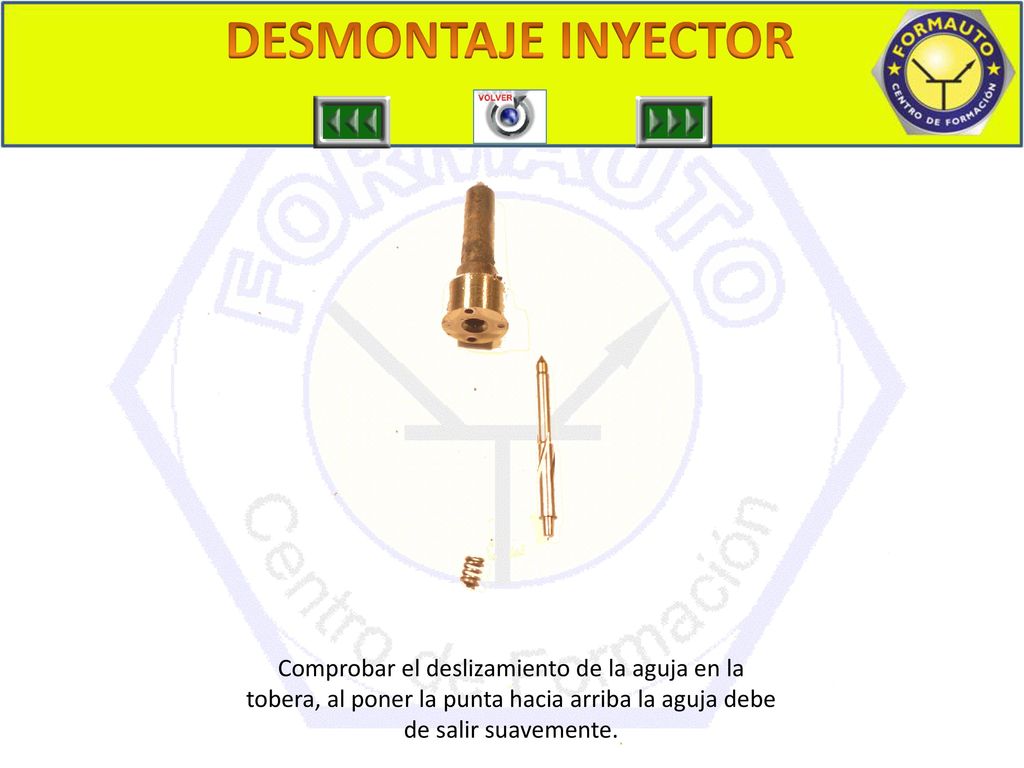

Comprobar el deslizamiento de la aguja en la tobera, al poner la punta hacia arriba la aguja debe de salir suavemente.

7 DESPIECE 3 DESMONTAJE INYECTOR 1 2 3 4 5
1 - Tuerca de la tobera 2 - Tobera 3 - Aguja 4 - Muelle cierre aguja 5 - Camara de control

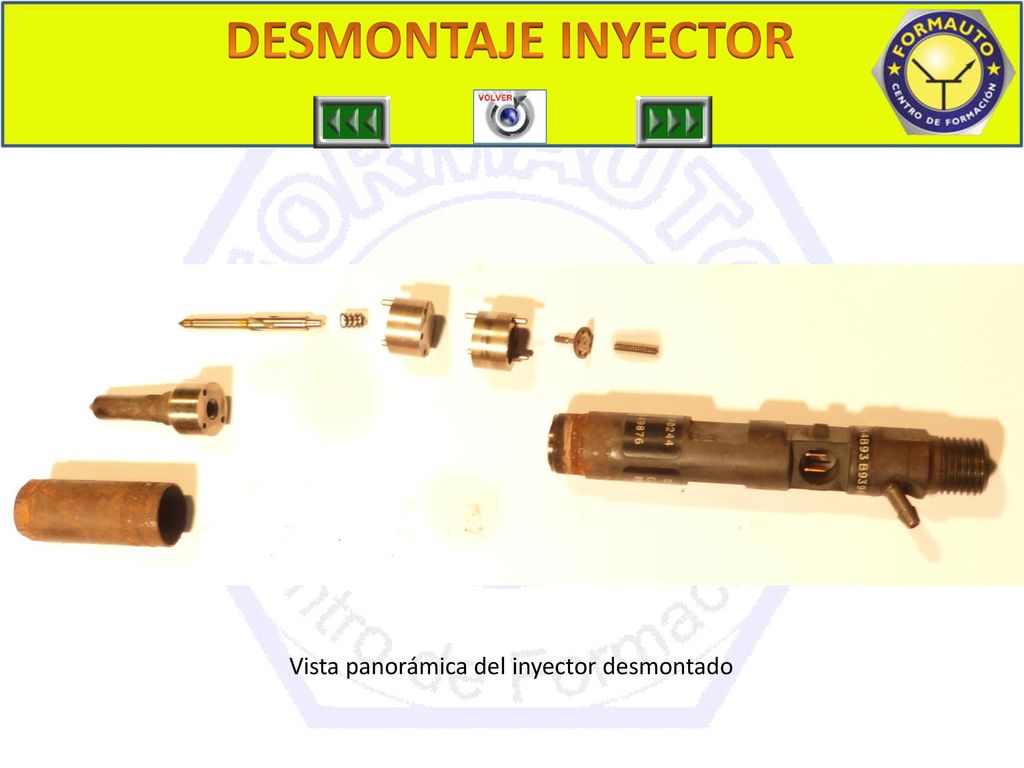

8 Vista panorámica del inyector desmontado
DESMONTAJE INYECTOR DESPIECE 8 Vista panorámica del inyector desmontado

9 DESPIECE 9 DESMONTAJE INYECTOR 1 - Cuerpo del inyector
2 - Muelle valvula de cierre 3 - Valvula de cierre 4 - Camara de cierre 4 1 3 2

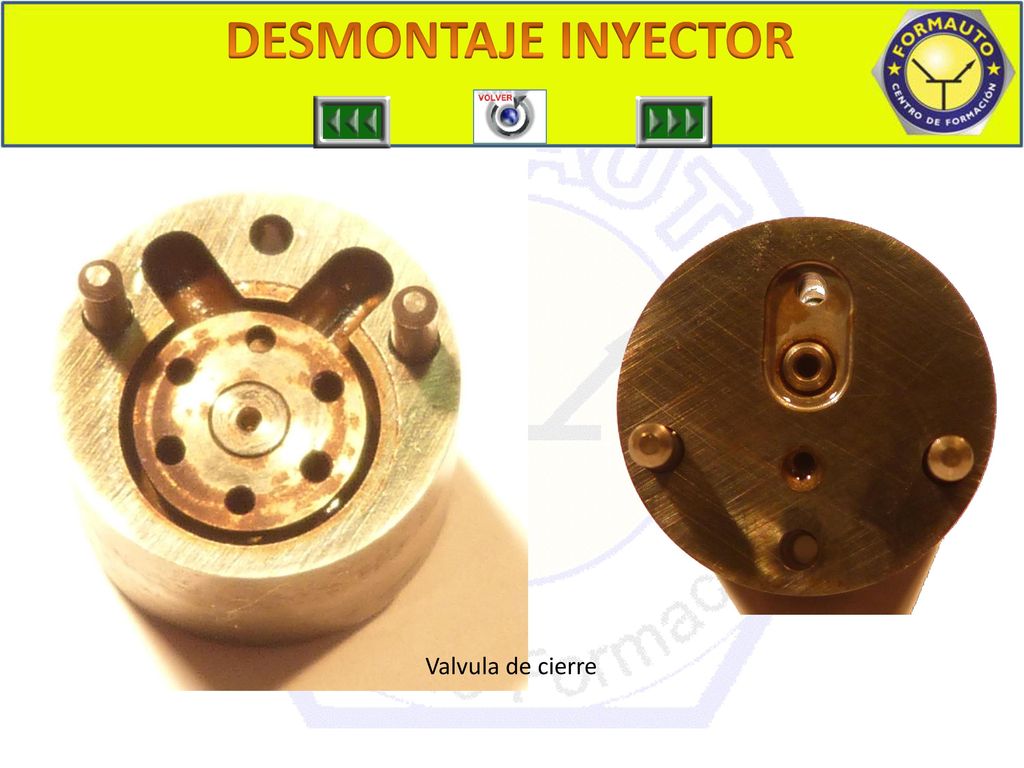

10 DESMONTAJE INYECTOR DESPIECE 11 Valvula de cierre

11 DESPIECE 12 DESMONTAJE INYECTOR

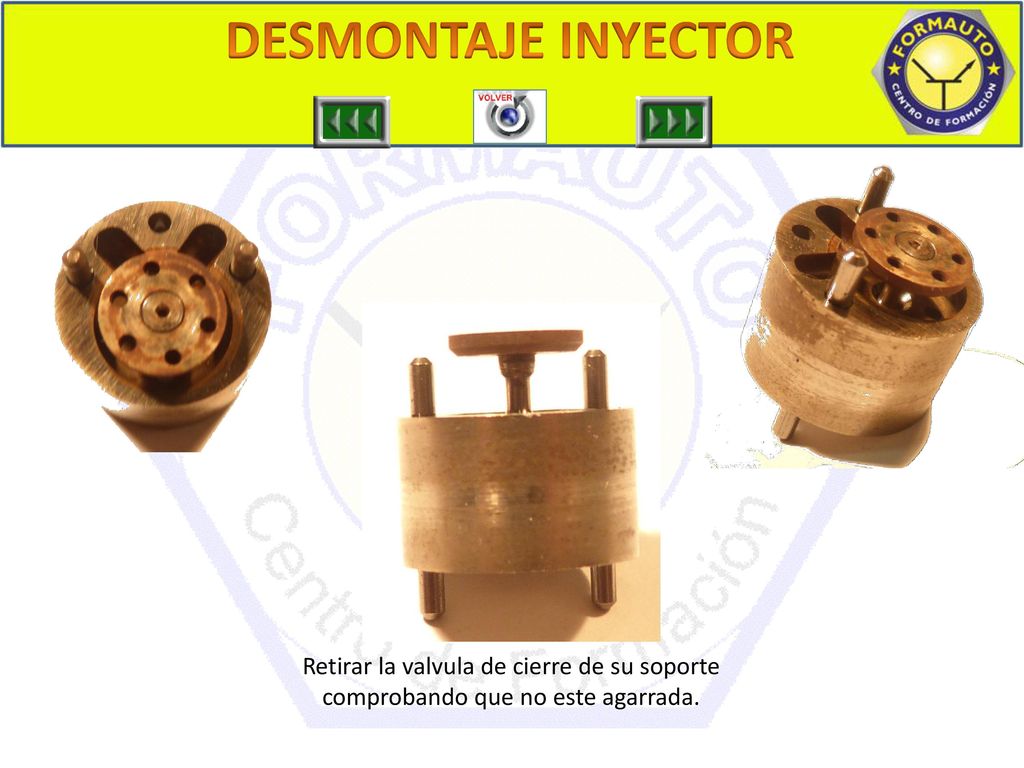

Retirar la valvula de cierre de su soporte comprobando que no este agarrada.

12 DESPIECE 10 DESMONTAJE INYECTOR

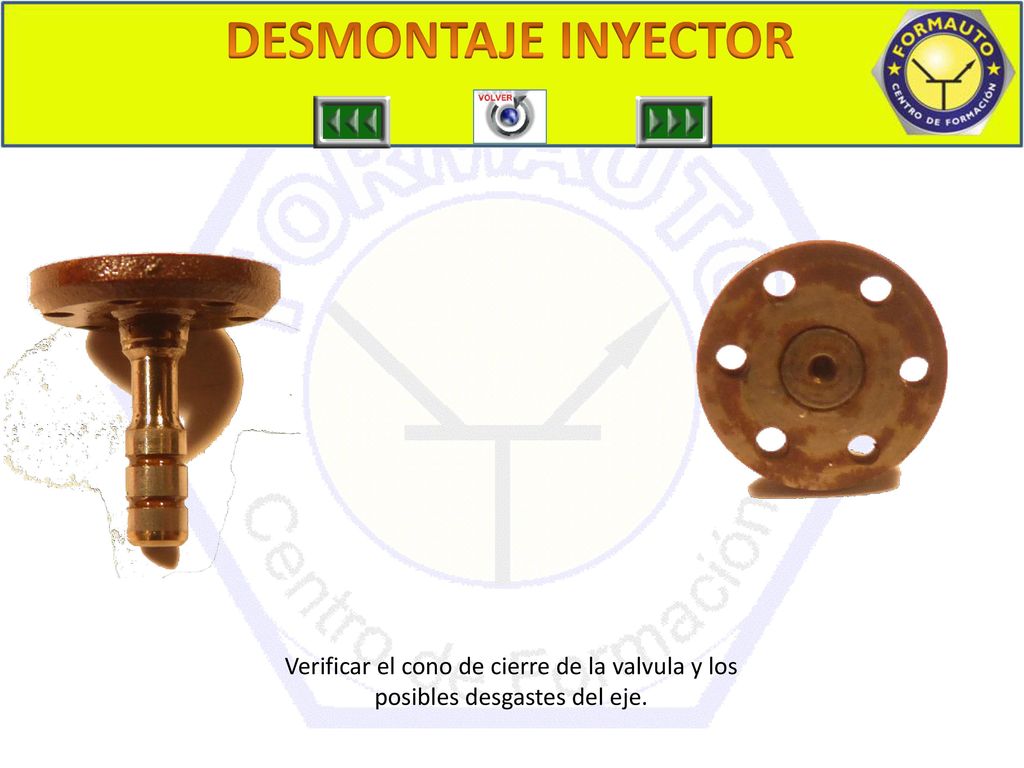

Verificar el cono de cierre de la valvula y los posibles desgastes del eje.

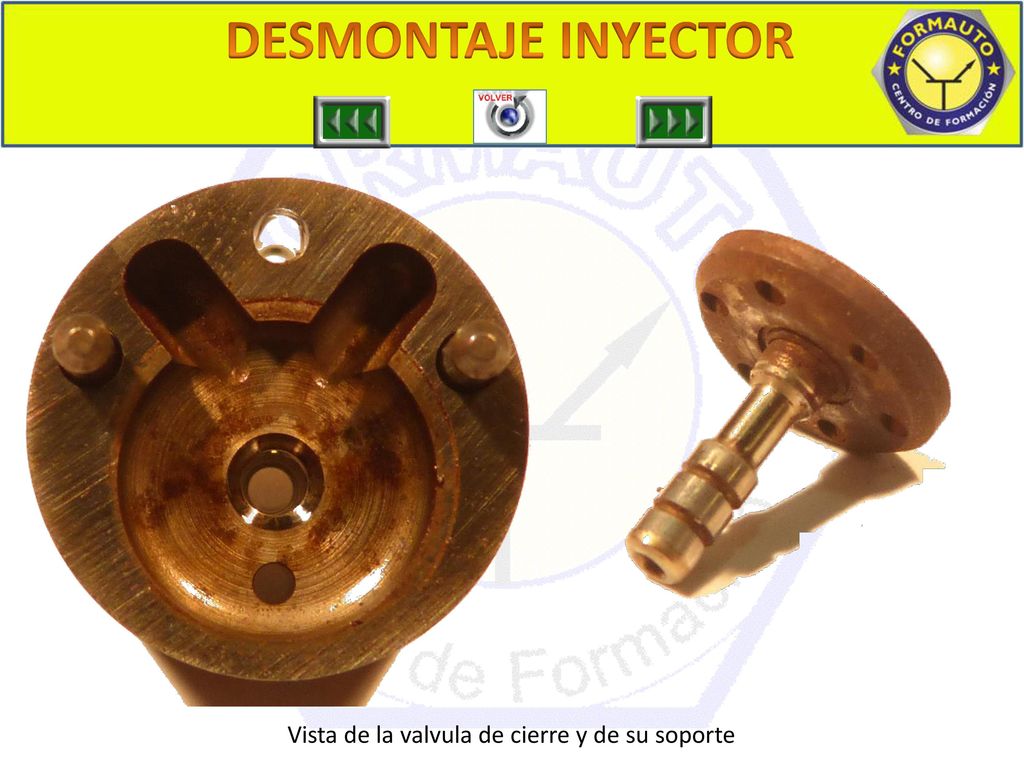

13 Vista de la valvula de cierre y de su soporte
DESMONTAJE INYECTOR DESPIECE 13 Vista de la valvula de cierre y de su soporte

14 DESPIECE 15 DESMONTAJE INYECTOR

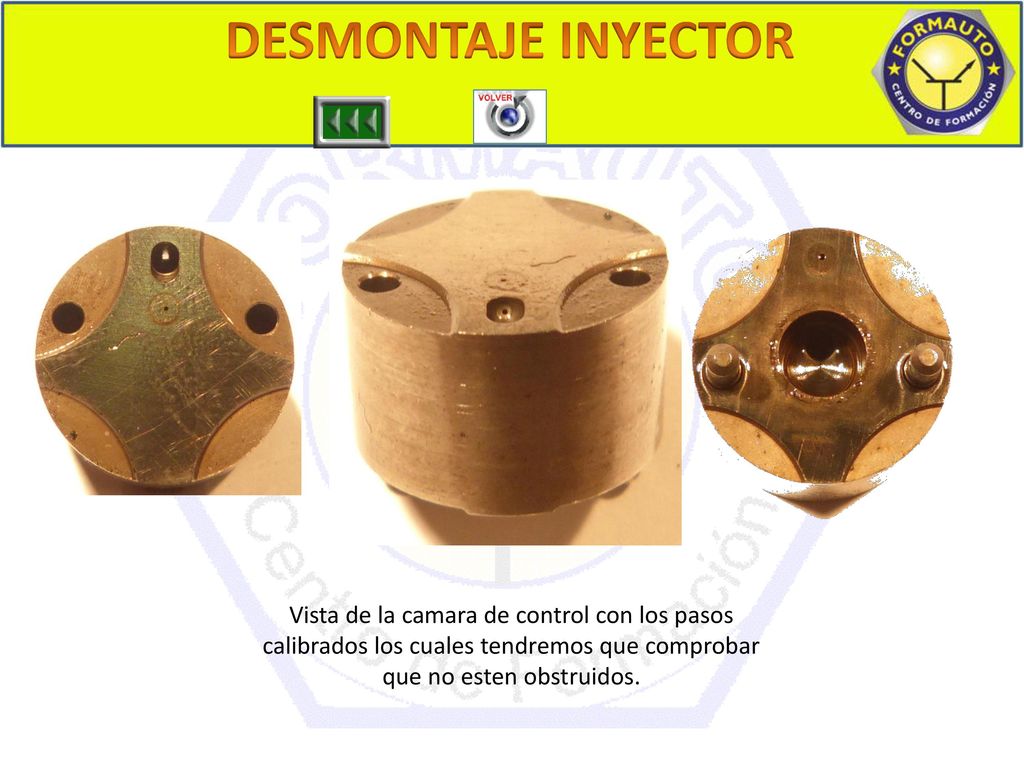

Vista de la camara de control con los pasos calibrados los cuales tendremos que comprobar que no esten obstruidos.

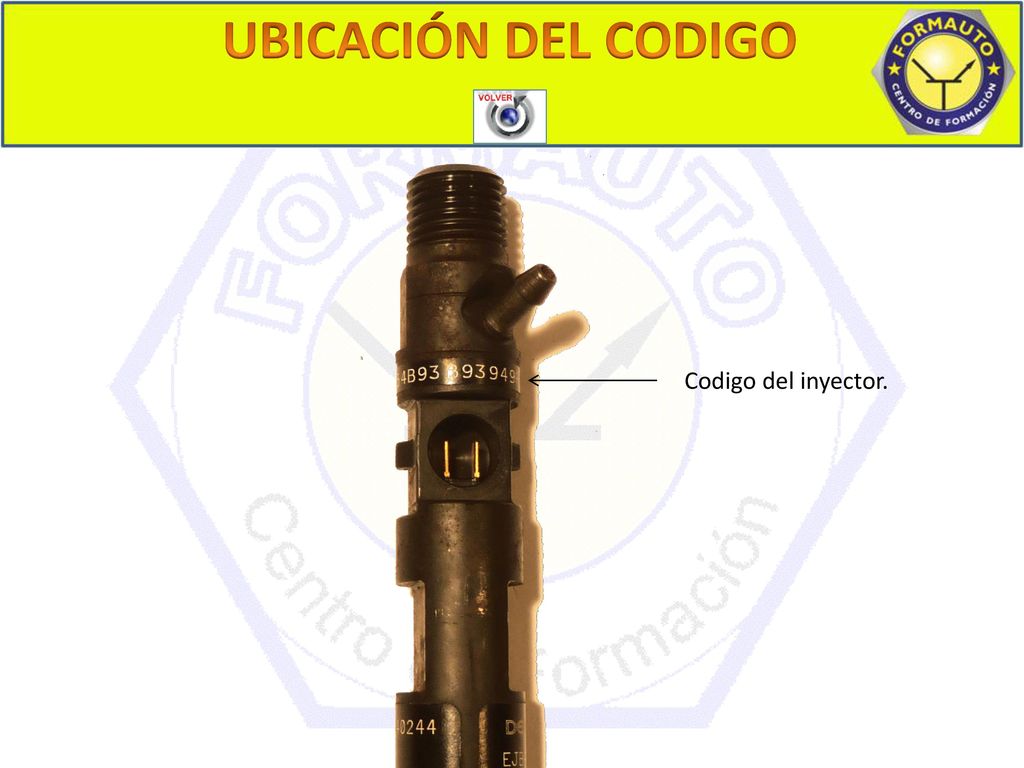

15 UBICACIÓN DEL CODIGO CODIGO Codigo del inyector.
