Efecto de los cambios en PO2 inspirado en la ventilación y los gases alveolares. Arriba: volumen respiratorio promedio por minuto durante la primera media.

Publicada porAlfredo Ávila Castro Modificado hace 6 años

Presentaciones similares

Presentación del tema: "Efecto de los cambios en PO2 inspirado en la ventilación y los gases alveolares. Arriba: volumen respiratorio promedio por minuto durante la primera media."— Transcripción de la presentación:

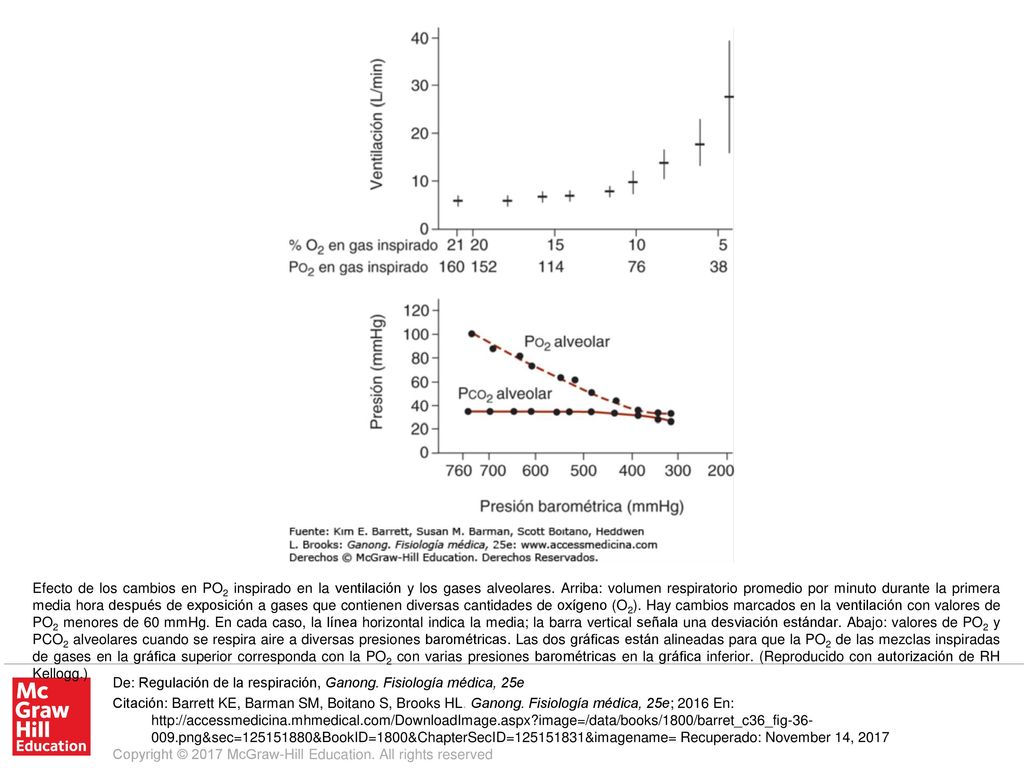

1 Efecto de los cambios en PO2 inspirado en la ventilación y los gases alveolares. Arriba: volumen respiratorio promedio por minuto durante la primera media hora después de exposición a gases que contienen diversas cantidades de oxígeno (O2). Hay cambios marcados en la ventilación con valores de PO2 menores de 60 mmHg. En cada caso, la línea horizontal indica la media; la barra vertical señala una desviación estándar. Abajo: valores de PO2 y PCO2 alveolares cuando se respira aire a diversas presiones barométricas. Las dos gráficas están alineadas para que la PO2 de las mezclas inspiradas de gases en la gráfica superior corresponda con la PO2 con varias presiones barométricas en la gráfica inferior. (Reproducido con autorización de RH Kellogg.) De: Regulación de la respiración, Ganong. Fisiología médica, 25e Citación: Barrett KE, Barman SM, Boitano S, Brooks HL. Ganong. Fisiología médica, 25e; 2016 En: Recuperado: November 14, 2017 Copyright © 2017 McGraw-Hill Education. All rights reserved

Descargar ppt "Efecto de los cambios en PO2 inspirado en la ventilación y los gases alveolares. Arriba: volumen respiratorio promedio por minuto durante la primera media."
