Vector cardiaco. Izquierda: triángulo de Einthoven

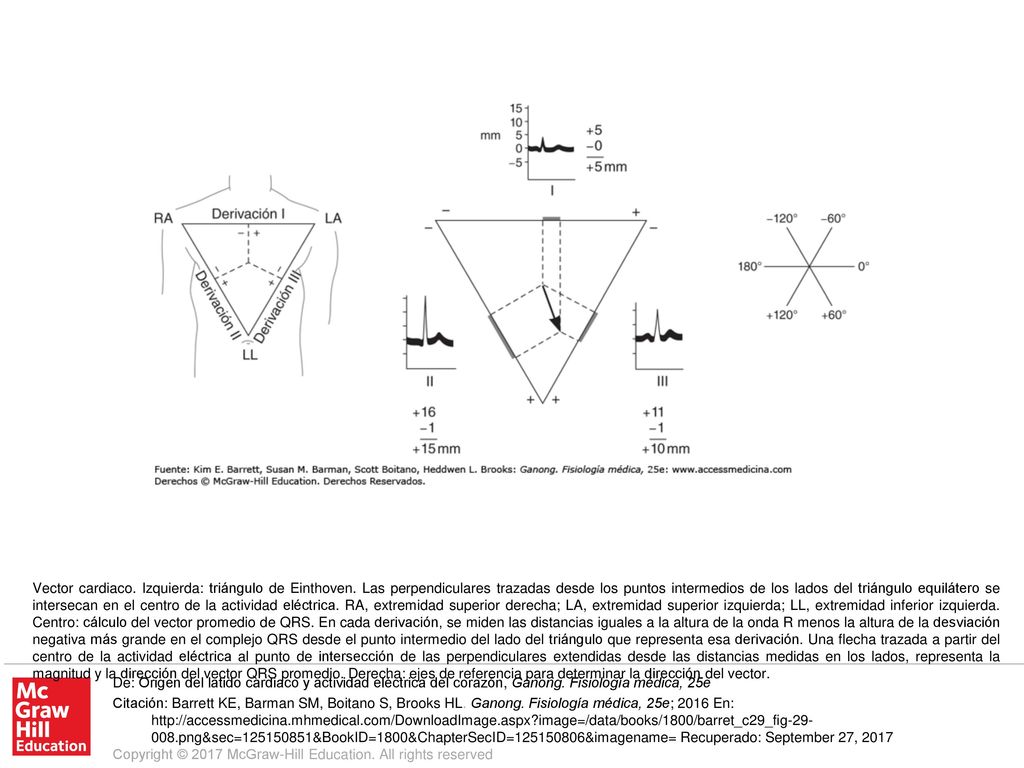

Vector cardiaco. Izquierda: triángulo de Einthoven. Las perpendiculares trazadas desde los puntos intermedios de los lados del triángulo equilátero se intersecan en el centro de la actividad eléctrica. RA, extremidad superior derecha; LA, extremidad superior izquierda; LL, extremidad inferior izquierda. Centro: cálculo del vector promedio de QRS. En cada derivación, se miden las distancias iguales a la altura de la onda R menos la altura de la desviación negativa más grande en el complejo QRS desde el punto intermedio del lado del triángulo que representa esa derivación. Una flecha trazada a partir del centro de la actividad eléctrica al punto de intersección de las perpendiculares extendidas desde las distancias medidas en los lados, representa la magnitud y la dirección del vector QRS promedio. Derecha: ejes de referencia para determinar la dirección del vector. De: Origen del latido cardiaco y actividad eléctrica del corazón, Ganong. Fisiología médica, 25e Citación: Barrett KE, Barman SM, Boitano S, Brooks HL. Ganong. Fisiología médica, 25e; 2016 En: Recuperado: September 27, 2017 Copyright © 2017 McGraw-Hill Education. All rights reserved
