1 Instituto Nacional de Astrofísica, Óptica y Electrónica
INAOE

2 Propedéutico de la coordinación de Óptica

3 Teoría electromagnética

4 Teoría electromagnética
Introdución La carga eléctrica El campo eléctrico El potencial eléctrico La ley de Gauss La capacitancia y la corriente eléctrica Los campos eléctricos en la materia El campo magnético Los campos magnéticos en la materia La ley de Ampere La inducción y la inductancia Las ecuaciones de Maxwell Las ondas electromagnéticas

5 Las derivadas parciales

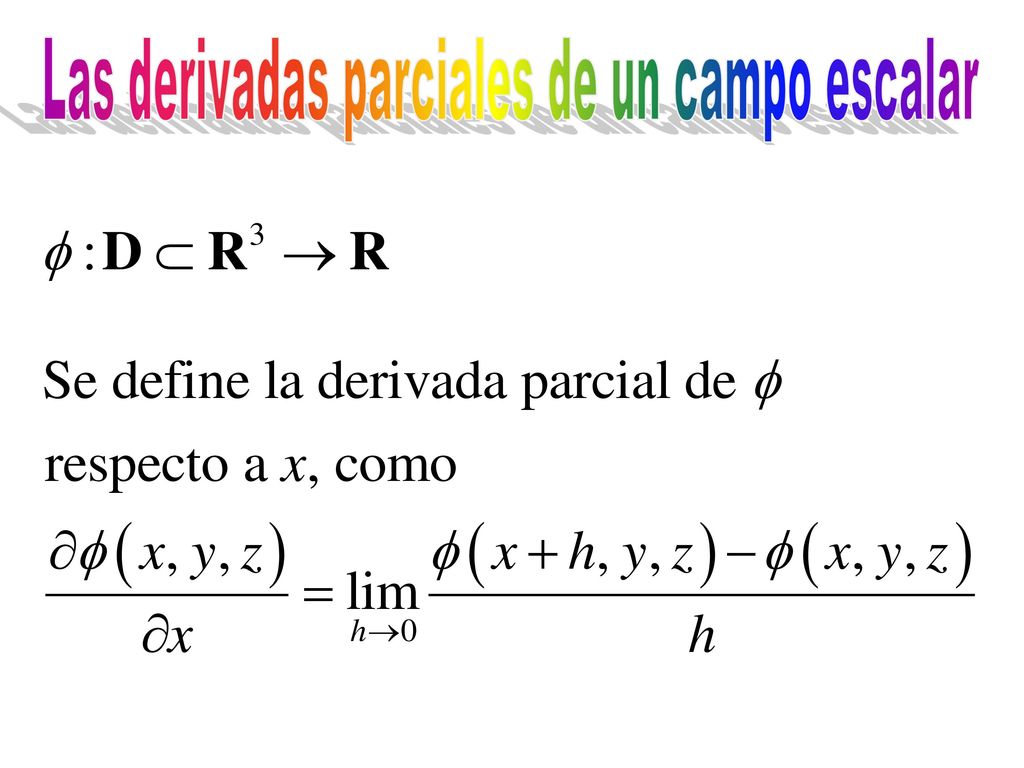

6 Las derivadas parciales de un campo escalar

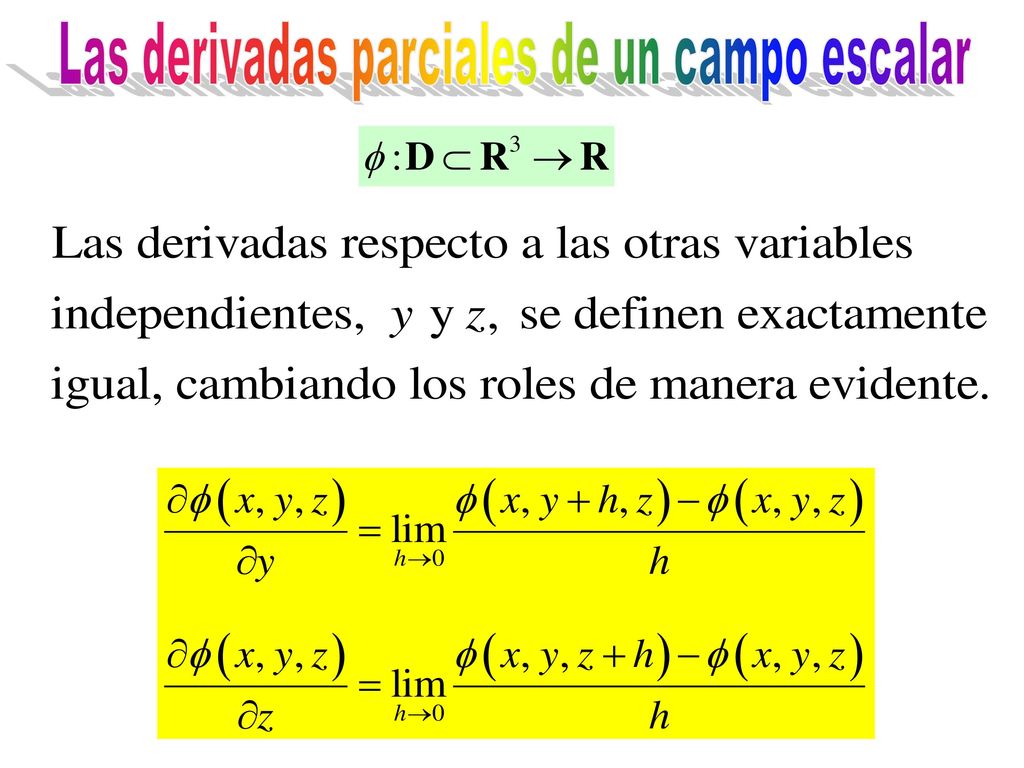

7 Las derivadas parciales de un campo escalar

8 Las derivadas parciales de un campo escalar

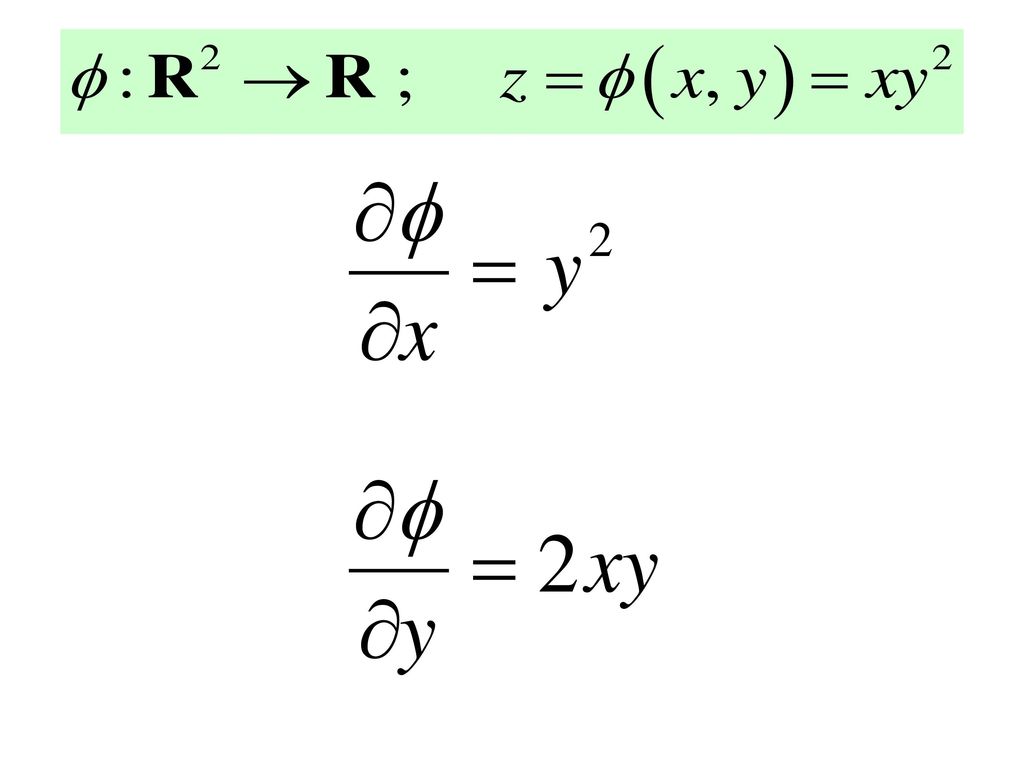

9

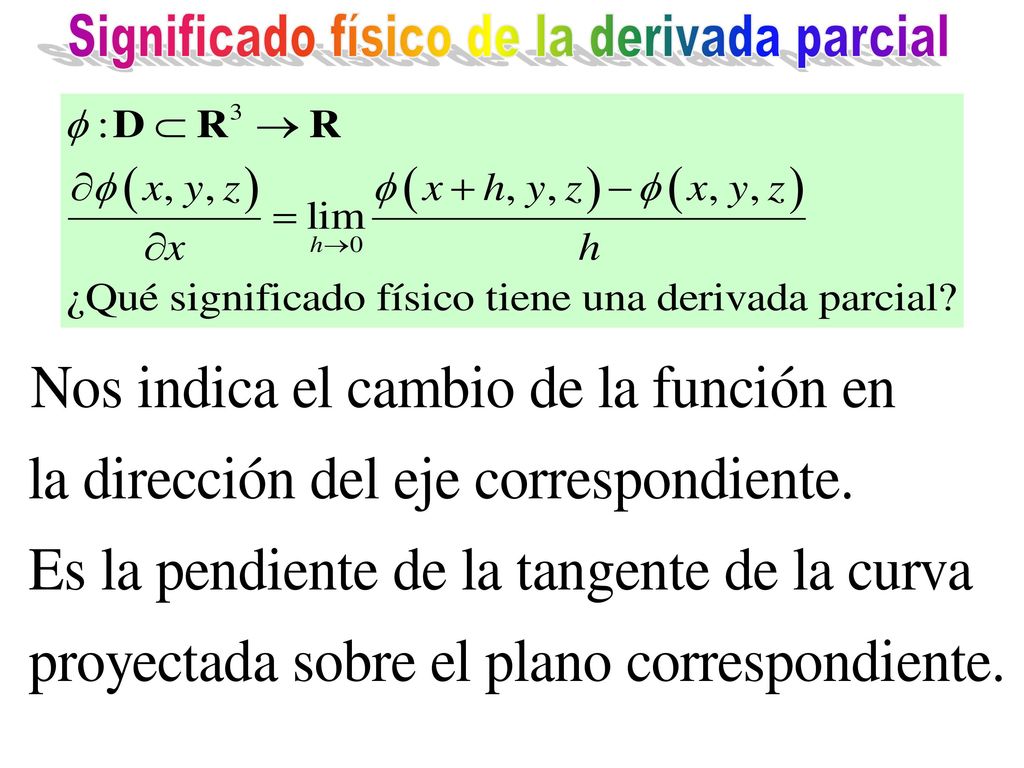

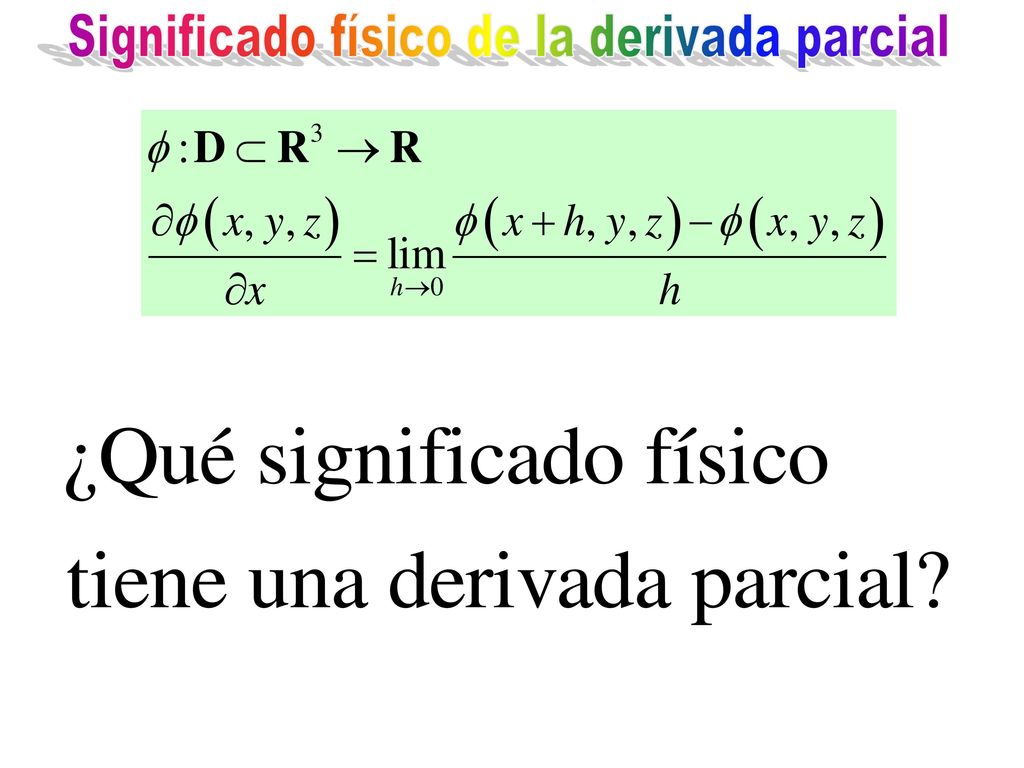

10 Significado físico de la derivada parcial

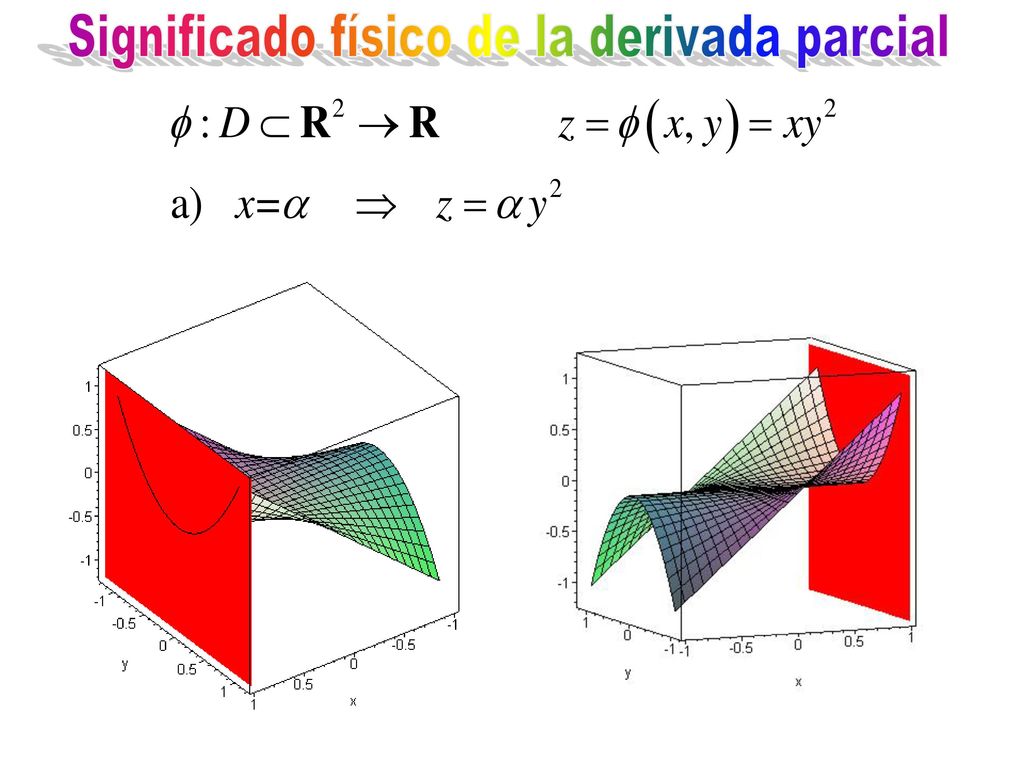

11 Significado físico de la derivada parcial

12 Significado físico de la derivada parcial

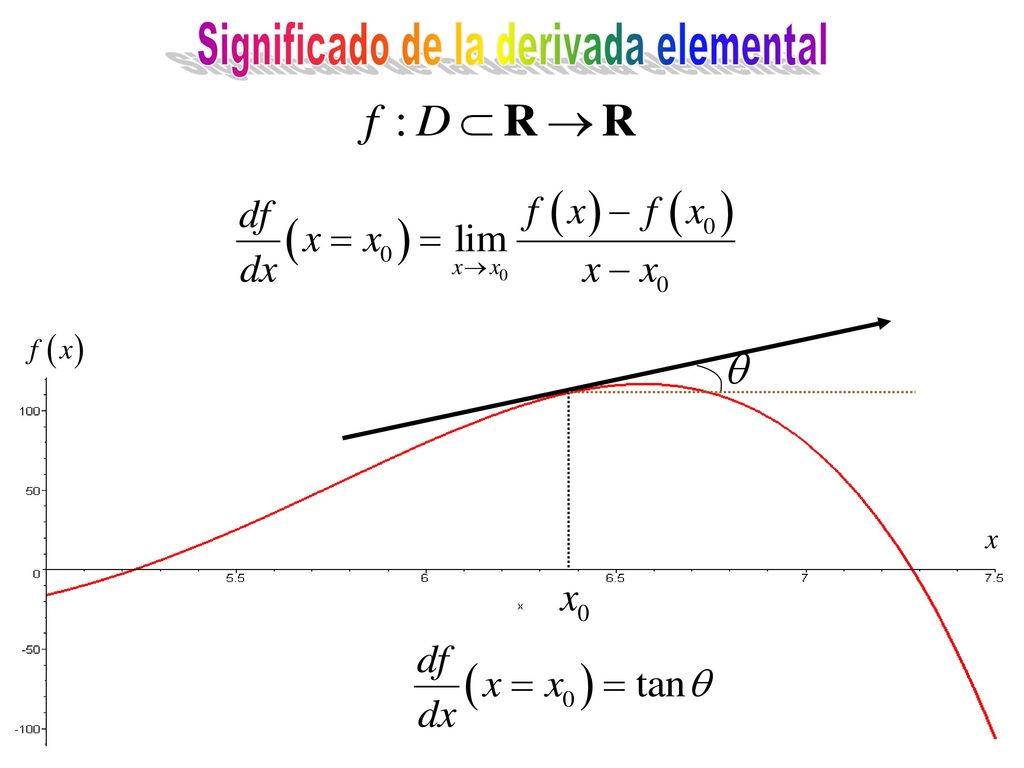

13 Significado de la derivada elemental

14 Significado físico de la derivada parcial

15 Significado físico de la derivada parcial

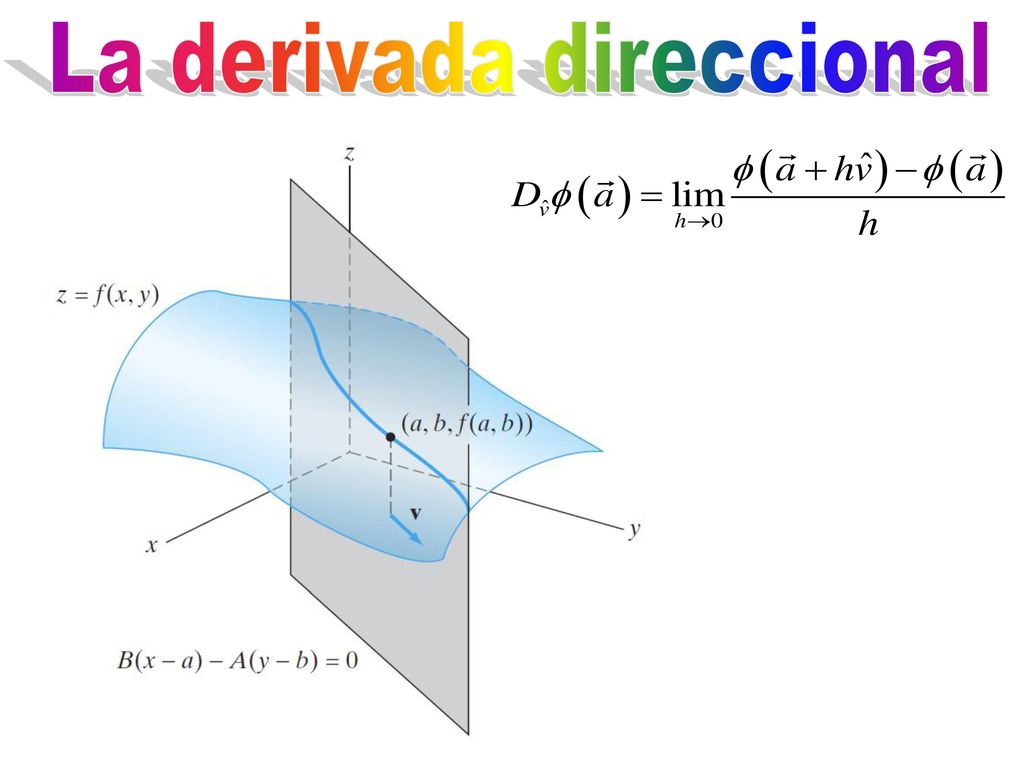

16 La derivada direccional

17 La derivada direccional

18 La derivada direccional

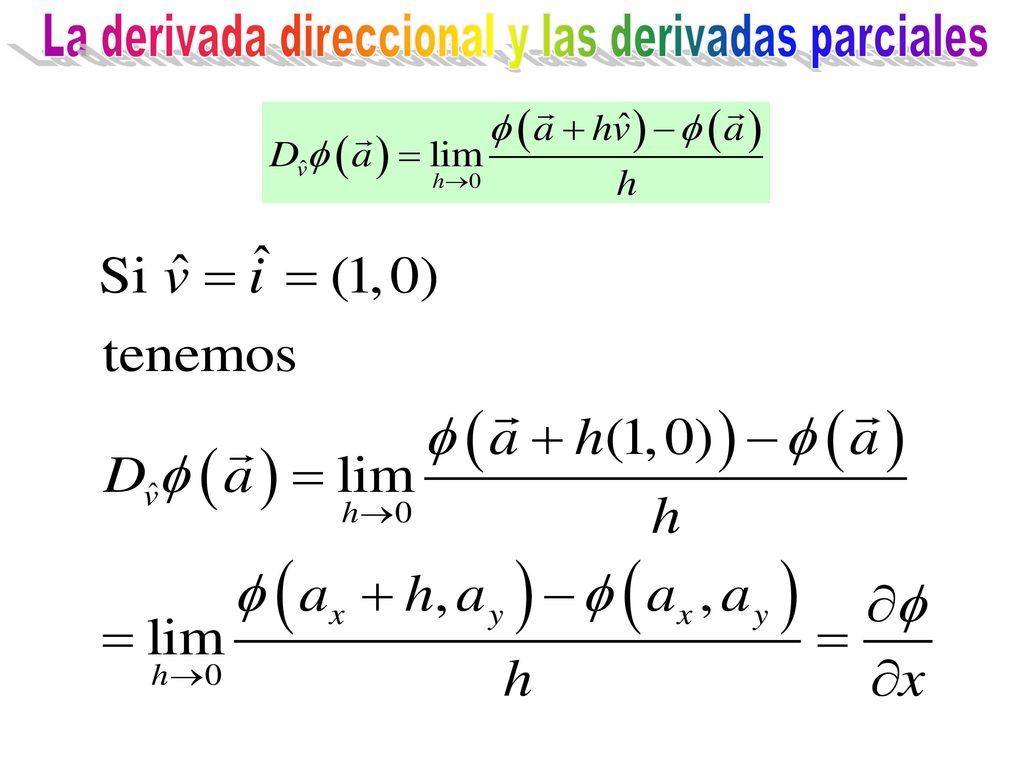

19 La derivada direccional y las derivadas parciales

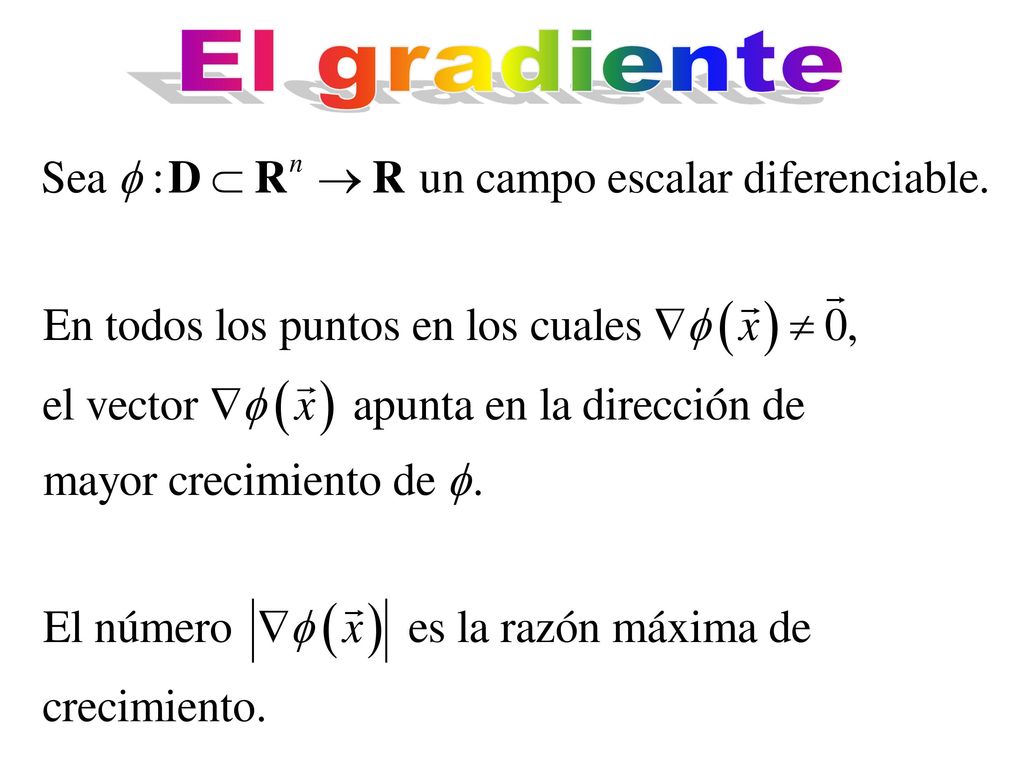

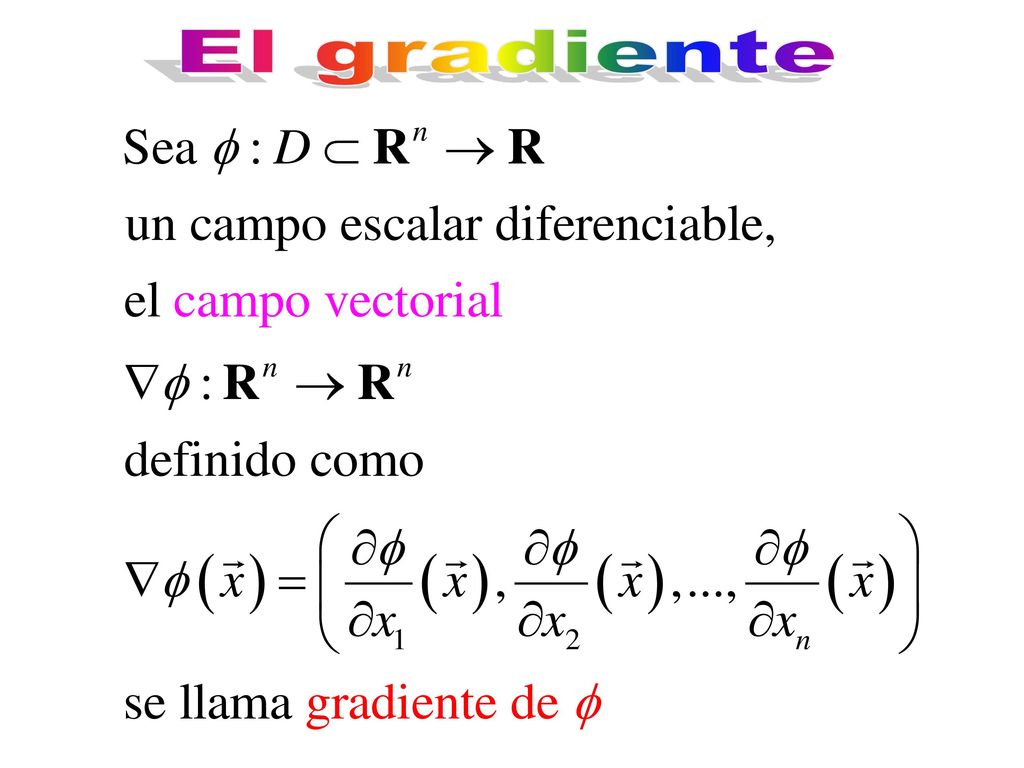

20 El gradiente

21 El gradiente

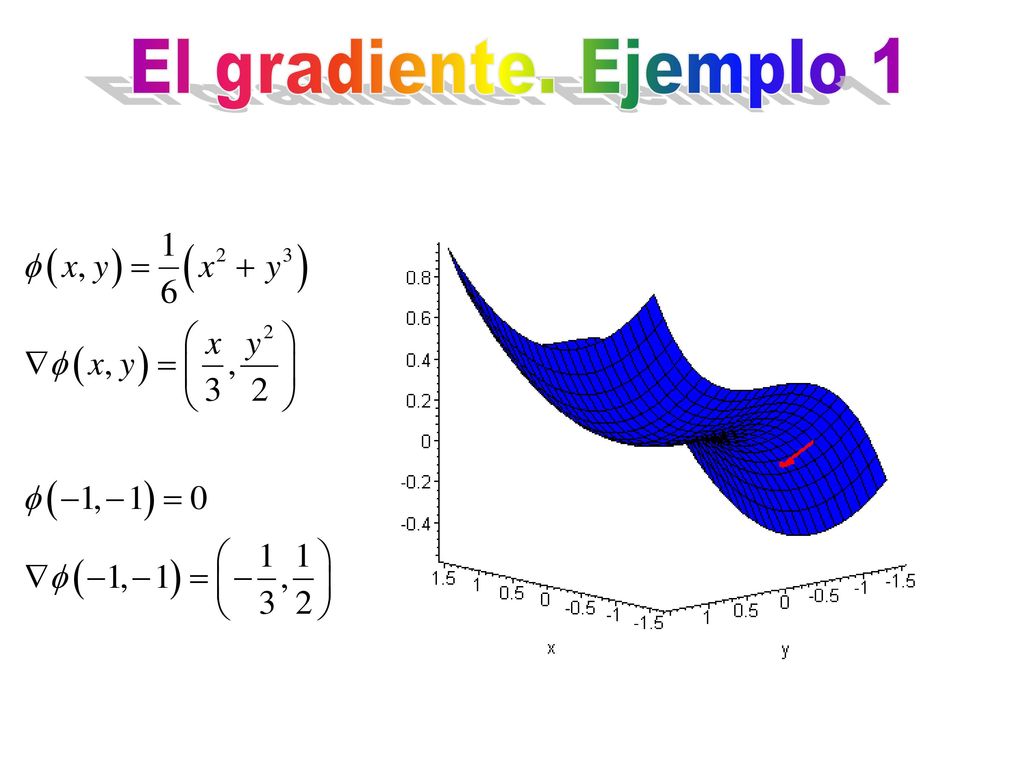

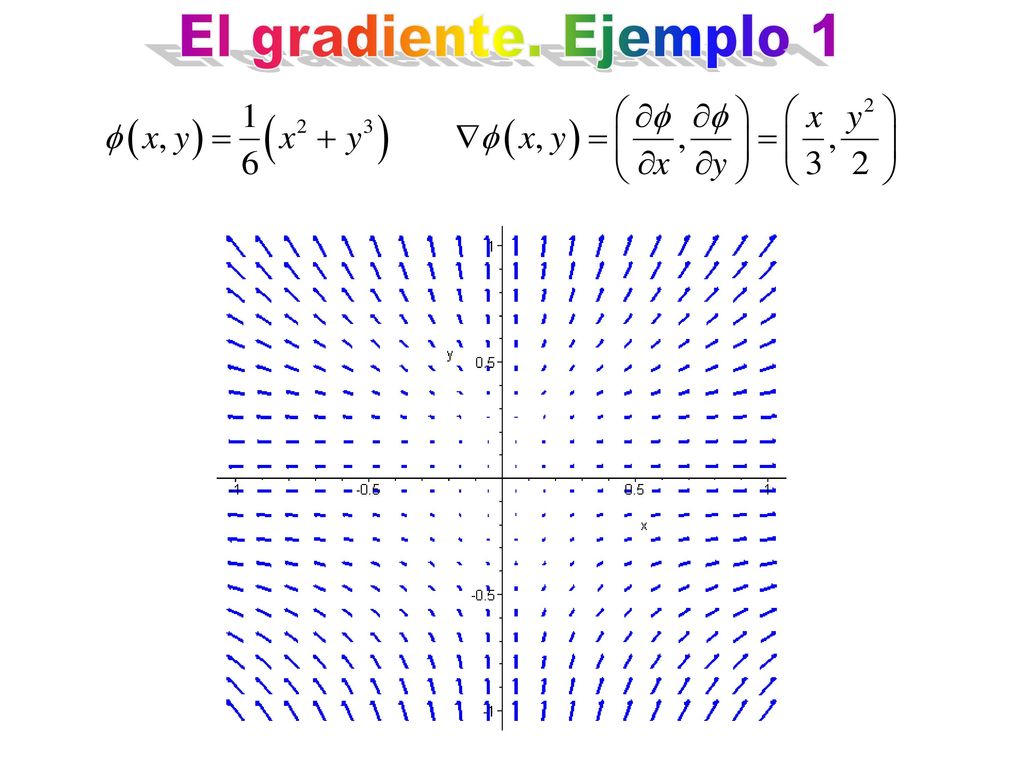

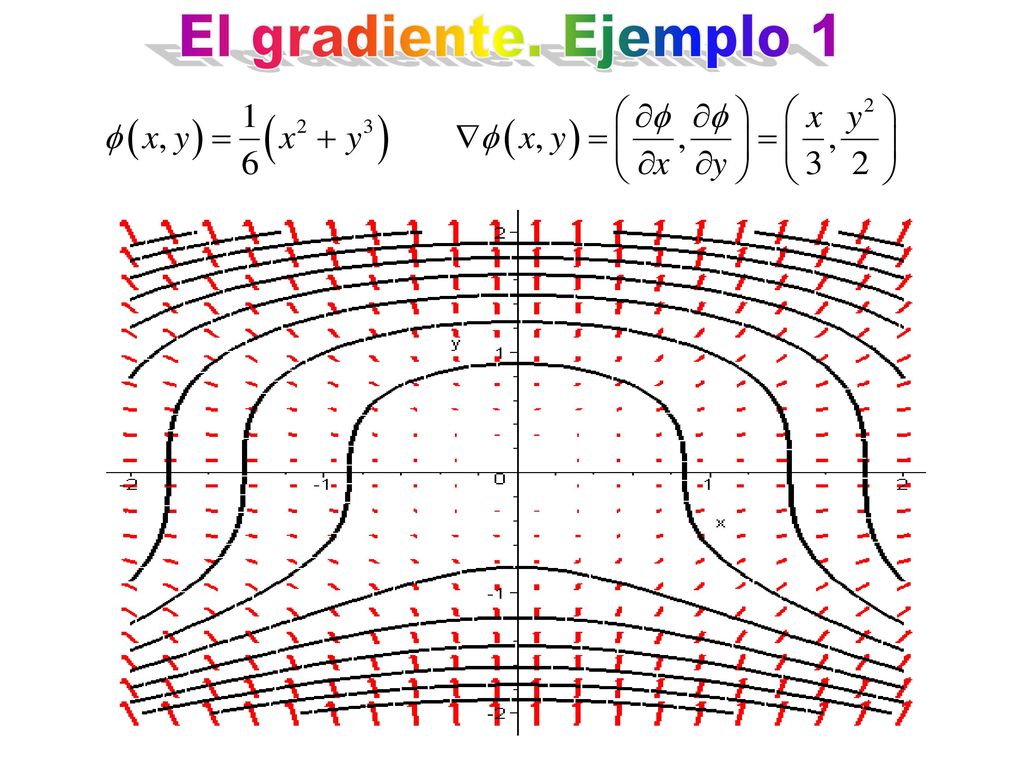

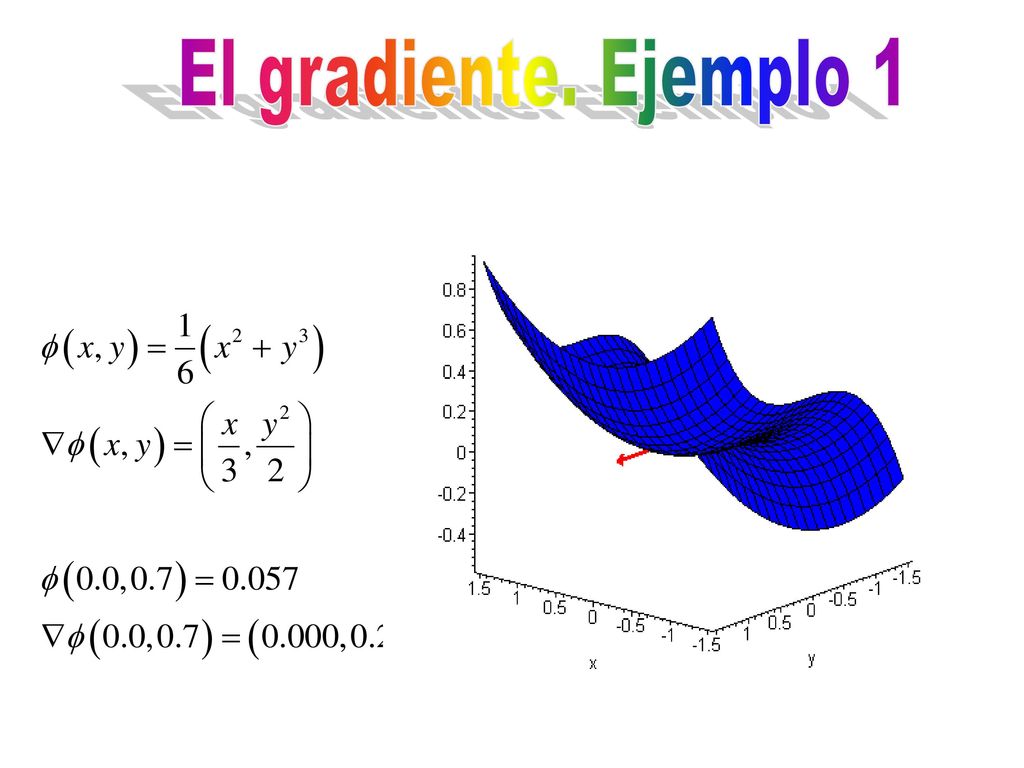

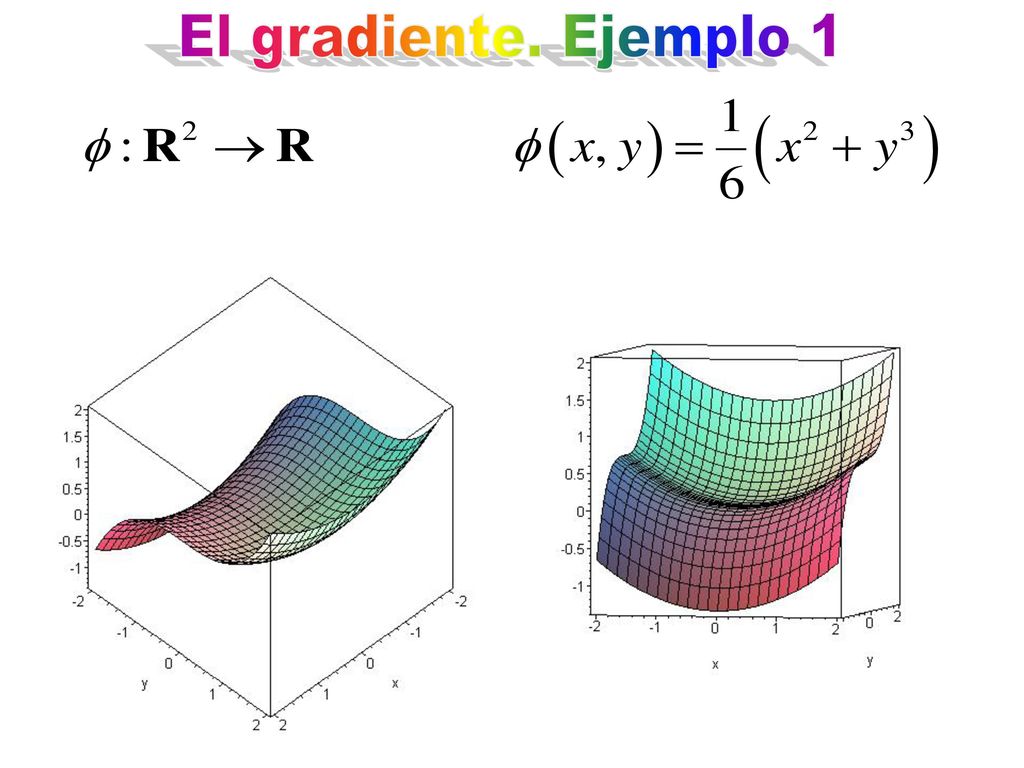

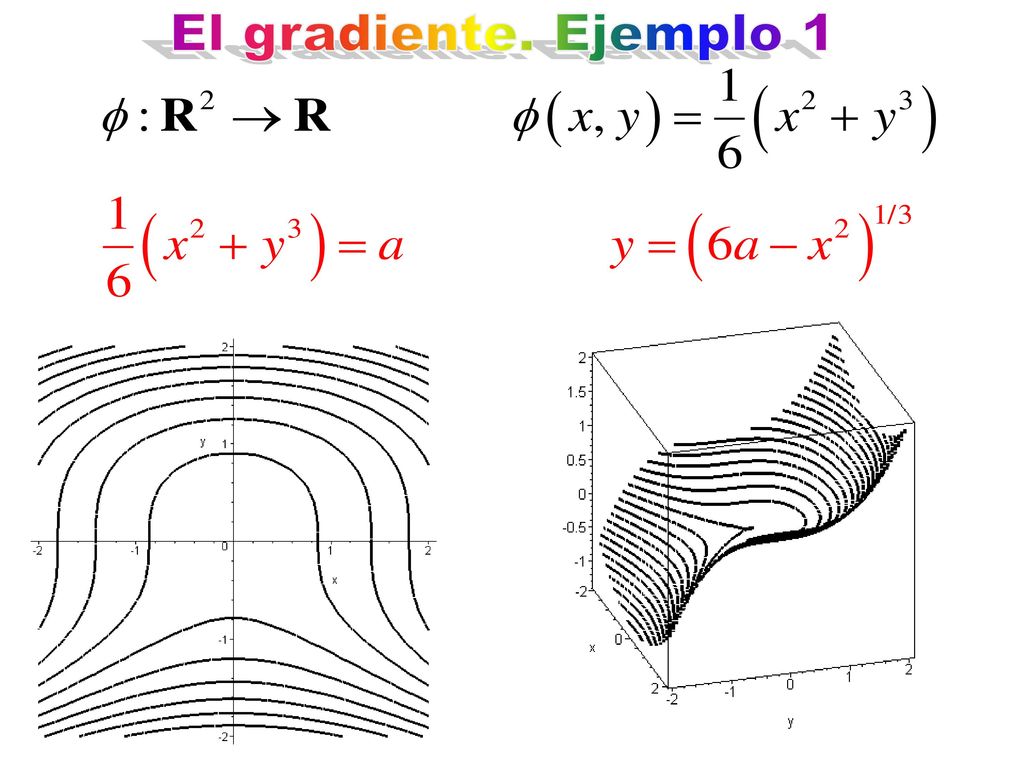

22 El gradiente. Ejemplo 1

23 El gradiente. Ejemplo 1

24 El gradiente. Ejemplo 1

25 El gradiente. Ejemplo 1

26 El gradiente. Ejemplo 1

27 El gradiente. Ejemplo 1

28

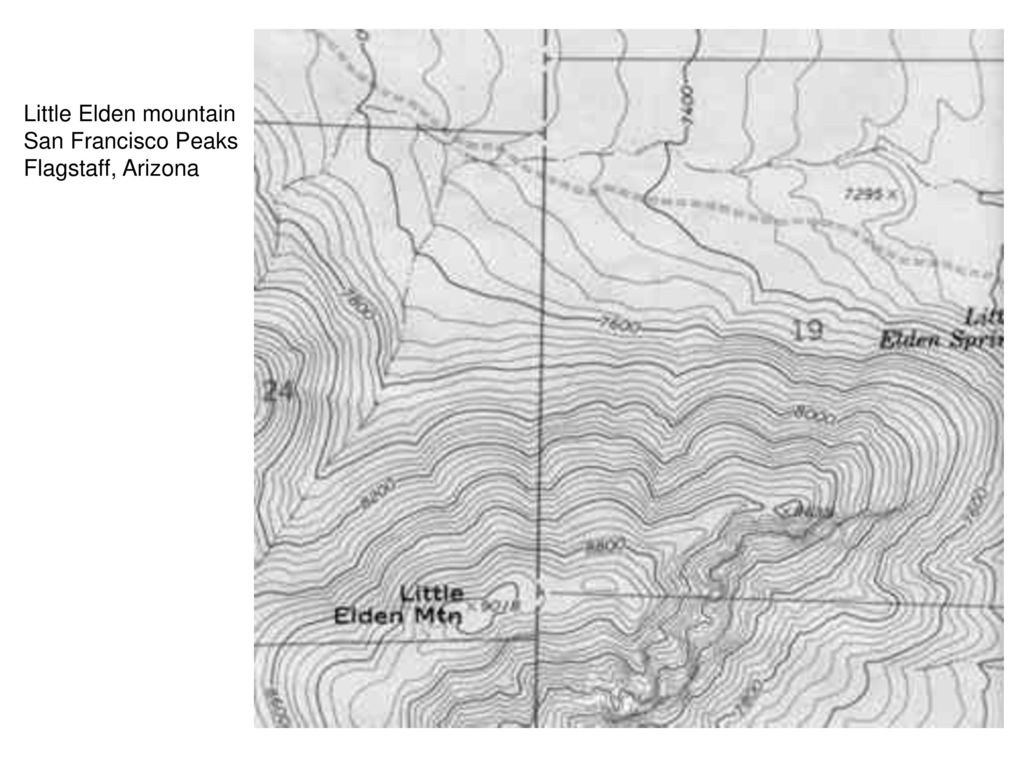

29 Little Elden mountain San Francisco Peaks Flagstaff, Arizona

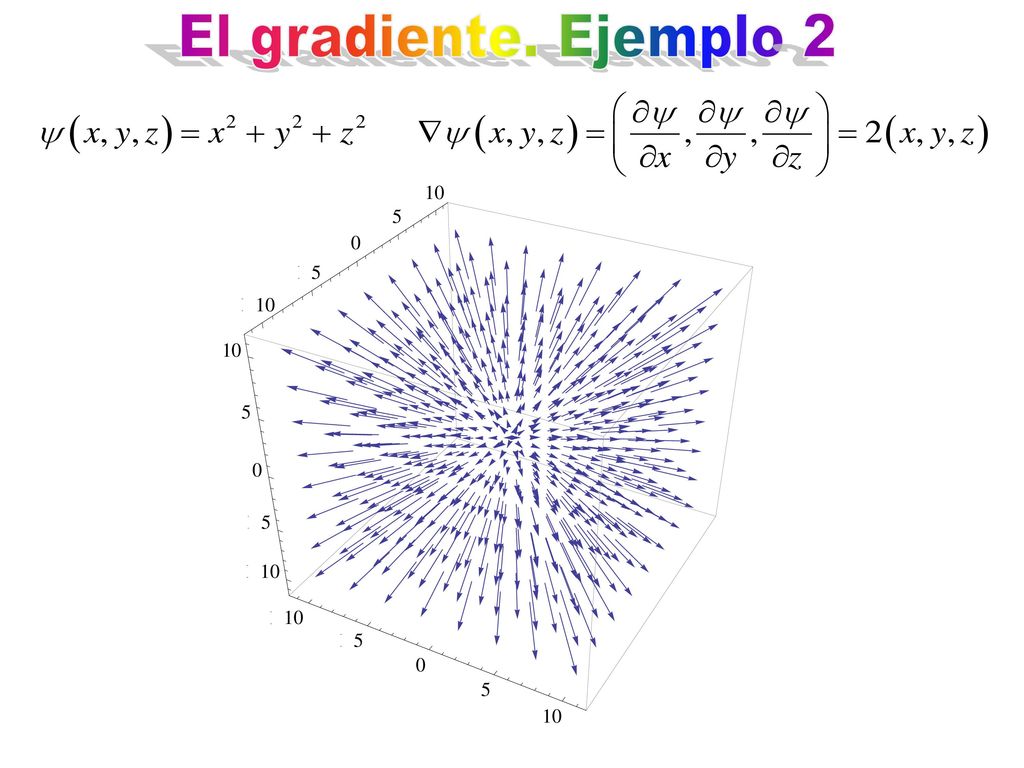

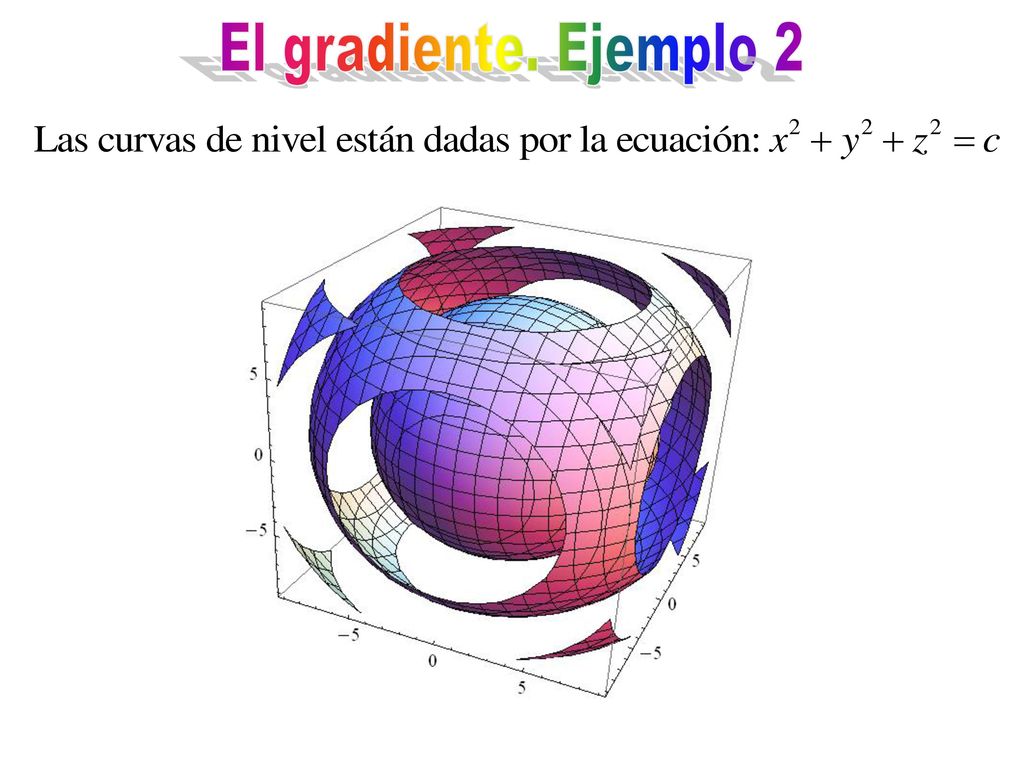

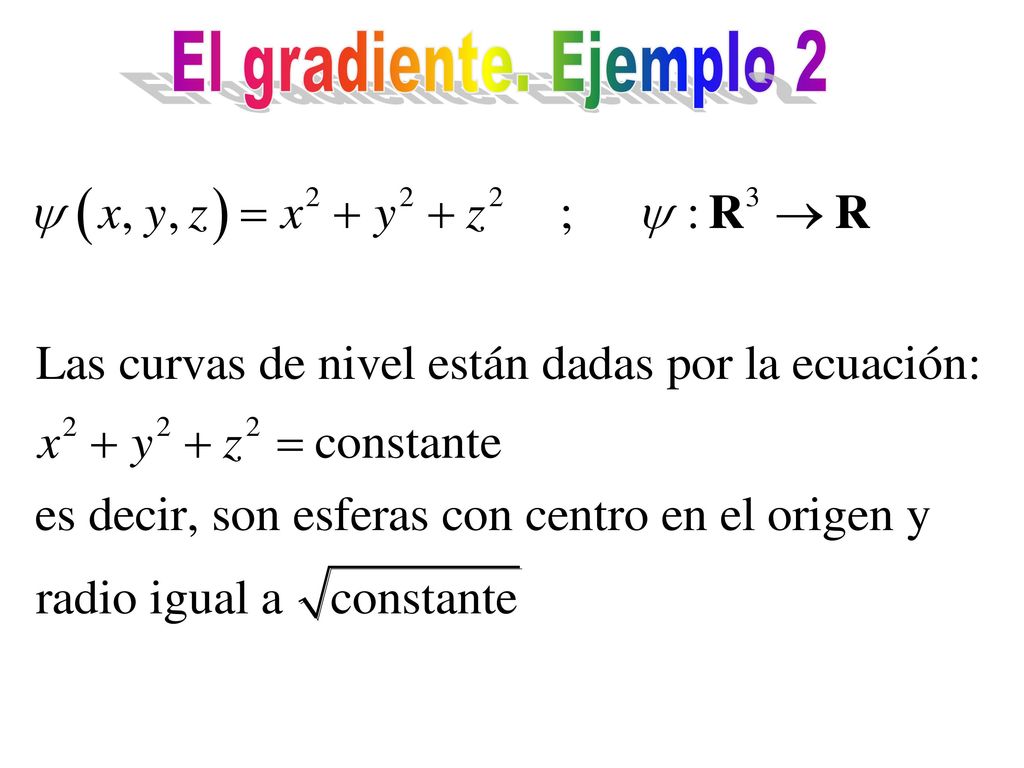

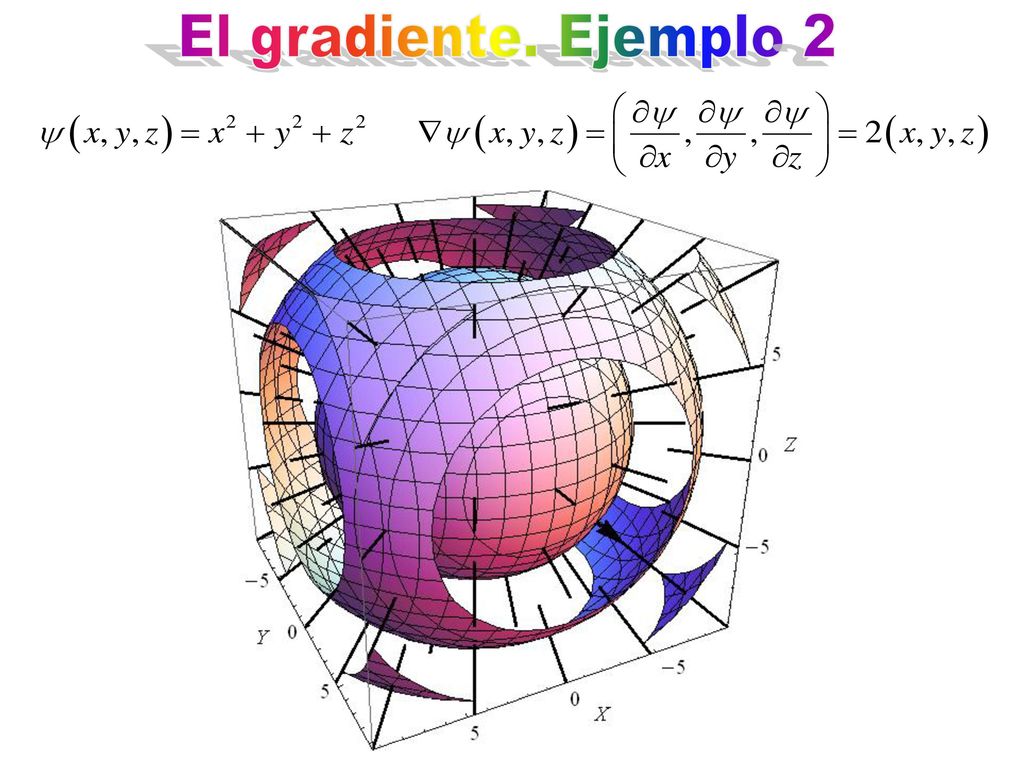

30 El gradiente. Ejemplo 2

31 El gradiente. Ejemplo 2

32 El gradiente. Ejemplo 2

33 El gradiente. Ejemplo 2

34 El gradiente

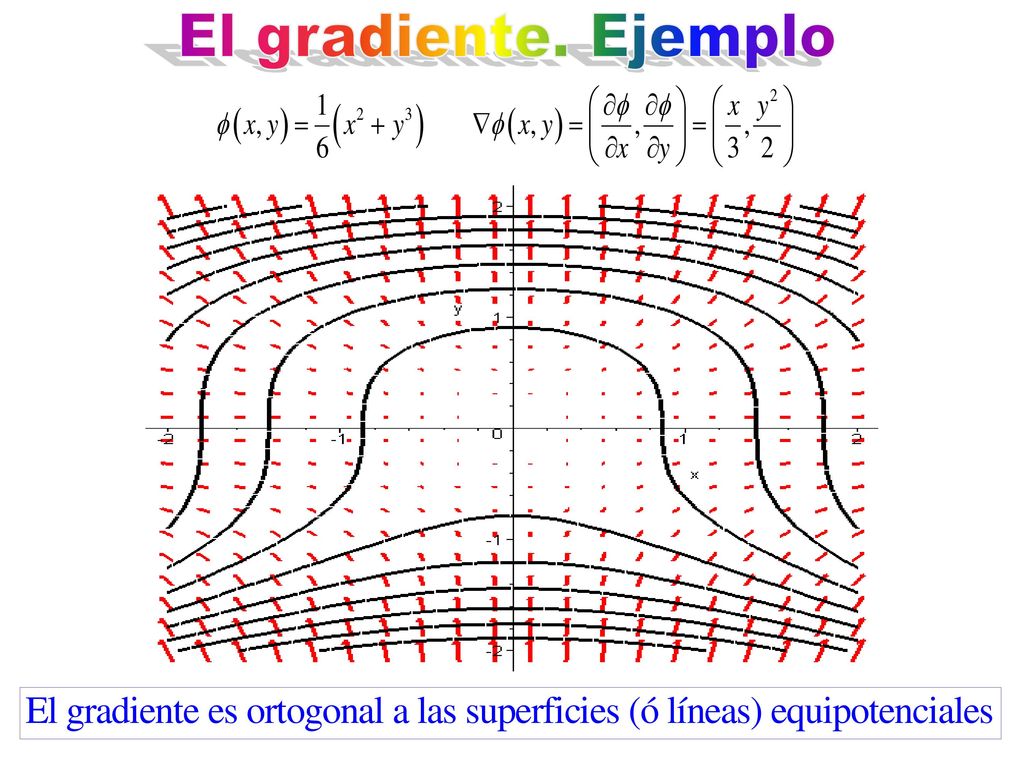

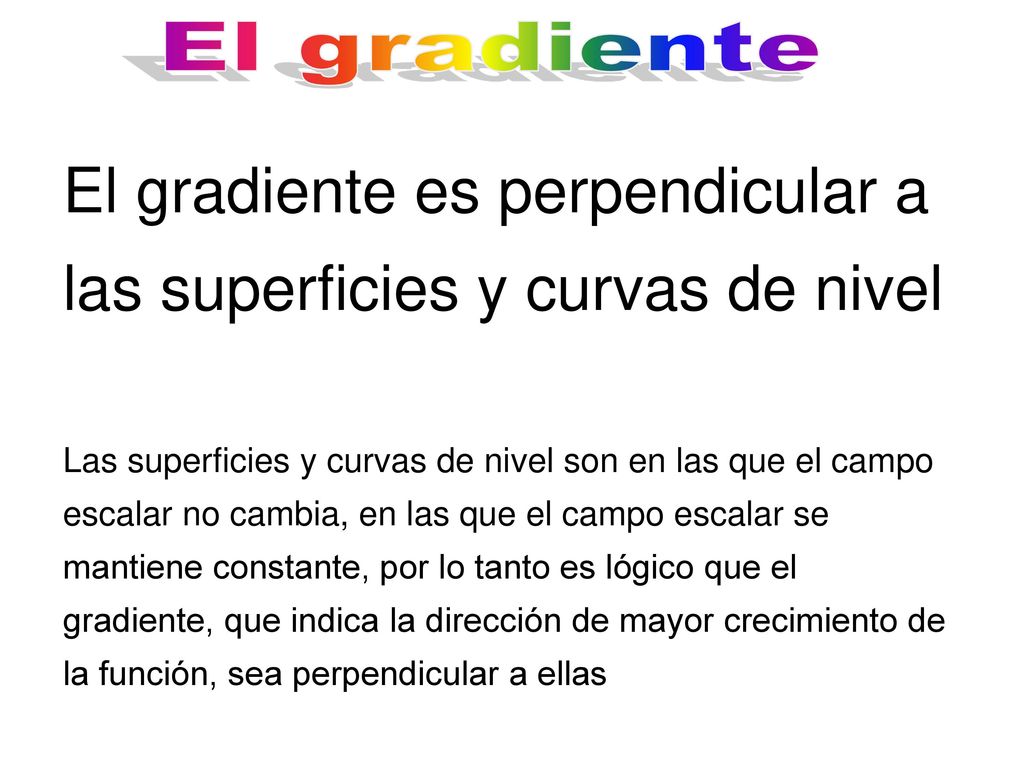

35 El gradiente es perpendicular a las superficies y curvas de nivel
Las superficies y curvas de nivel son en las que el campo escalar no cambia, en las que el campo escalar se mantiene constante, por lo tanto es lógico que el gradiente, que indica la dirección de mayor crecimiento de la función, sea perpendicular a ellas

36 El gradiente. Ejemplo

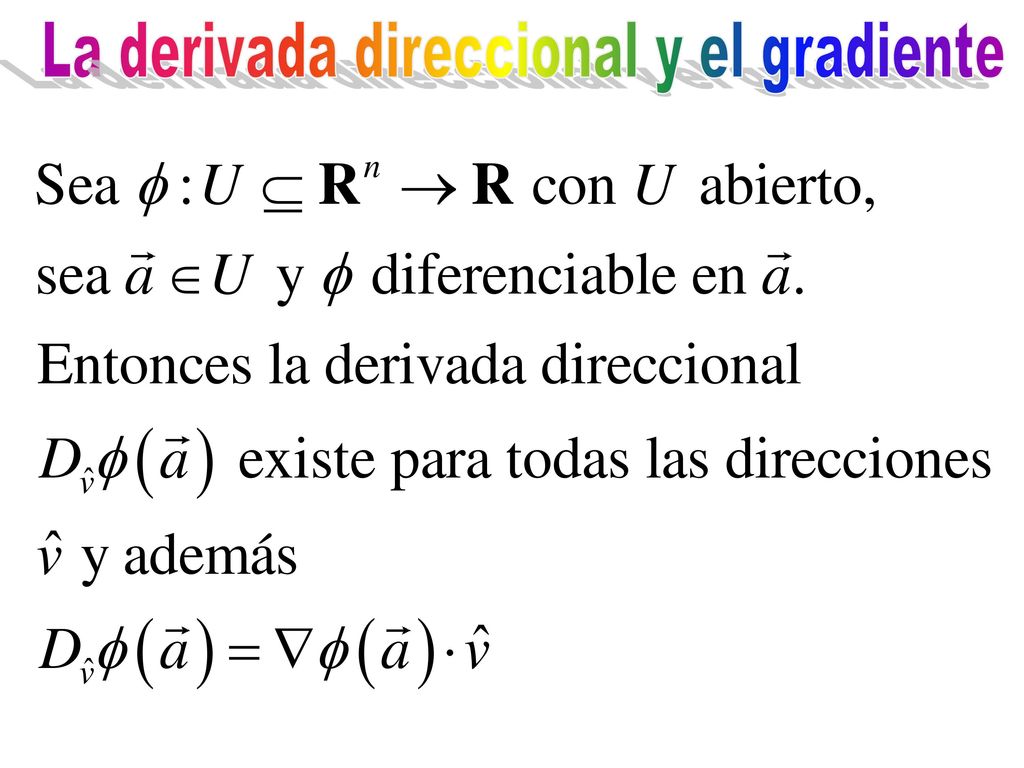

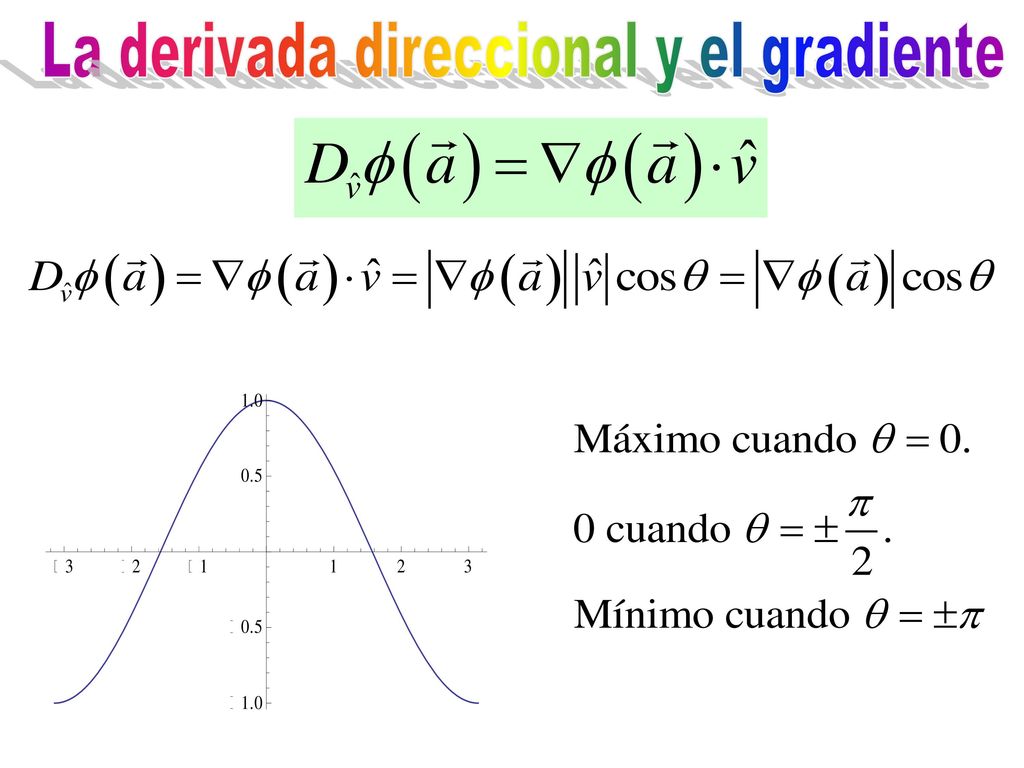

37 La derivada direccional y el gradiente

38 La derivada direccional y el gradiente

39 Gráficas de intensidad de densidad

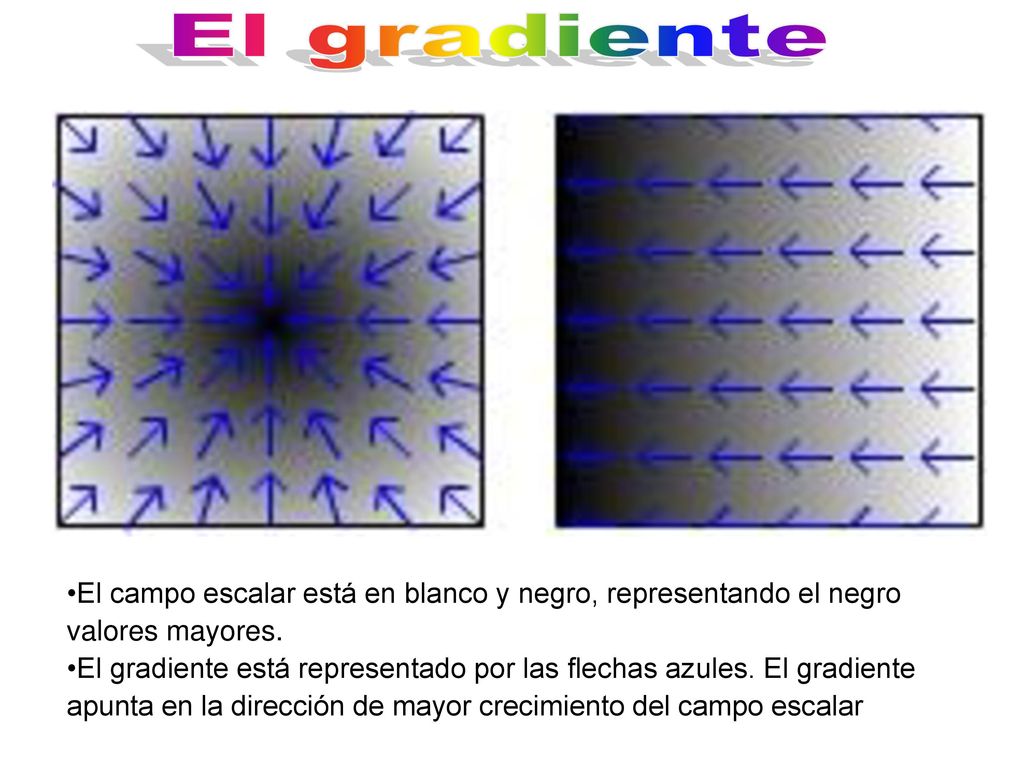

40 El gradiente El campo escalar está en blanco y negro, representando el negro valores mayores. El gradiente está representado por las flechas azules. El gradiente apunta en la dirección de mayor crecimiento del campo escalar

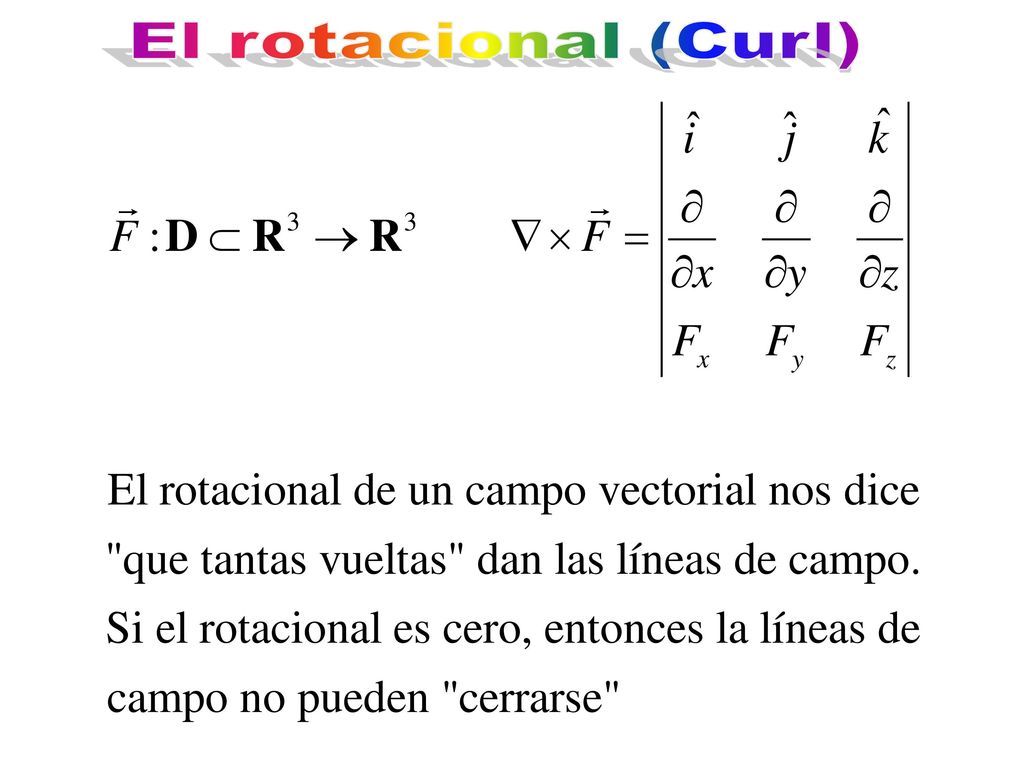

41 El rotacional (Curl)

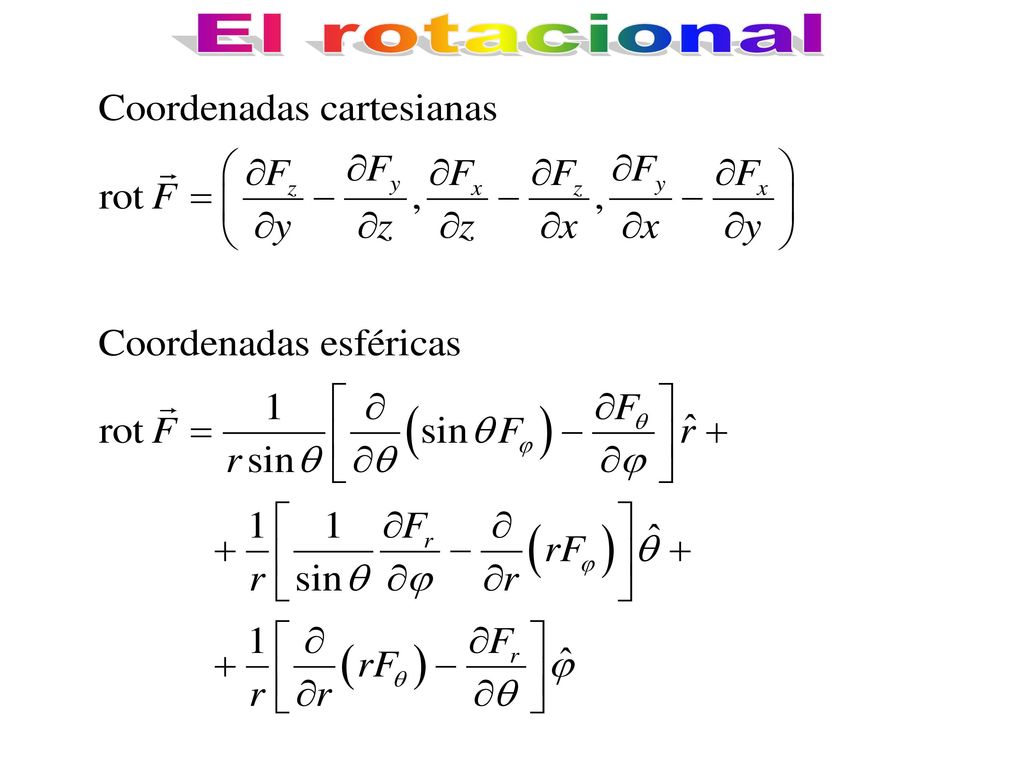

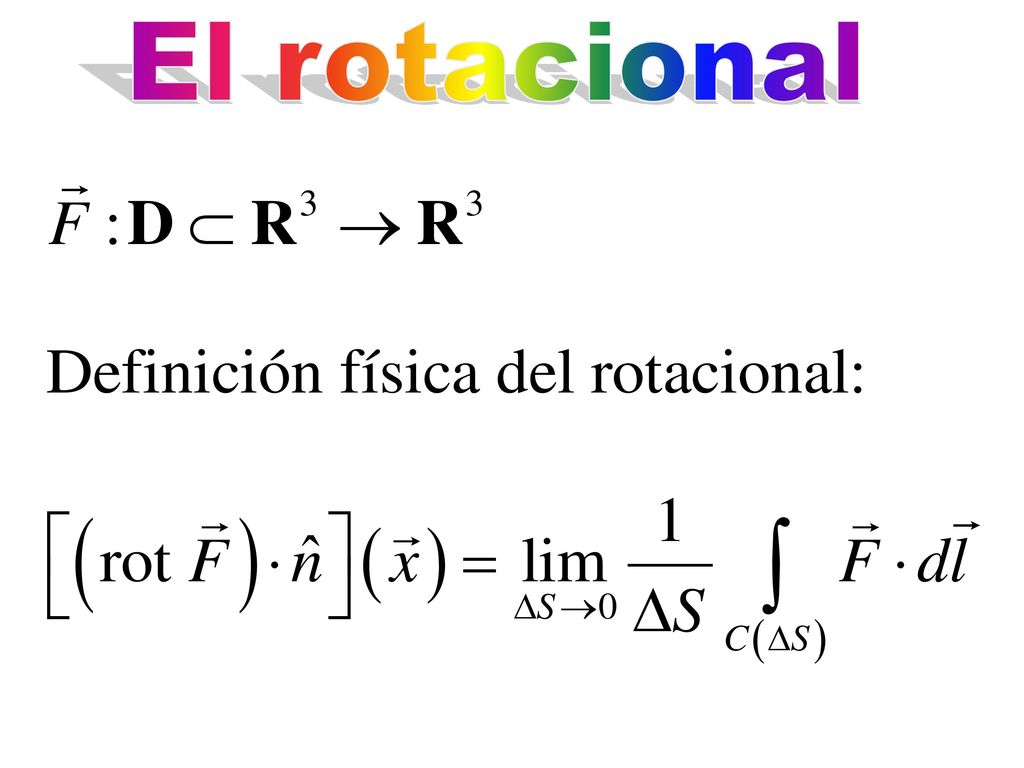

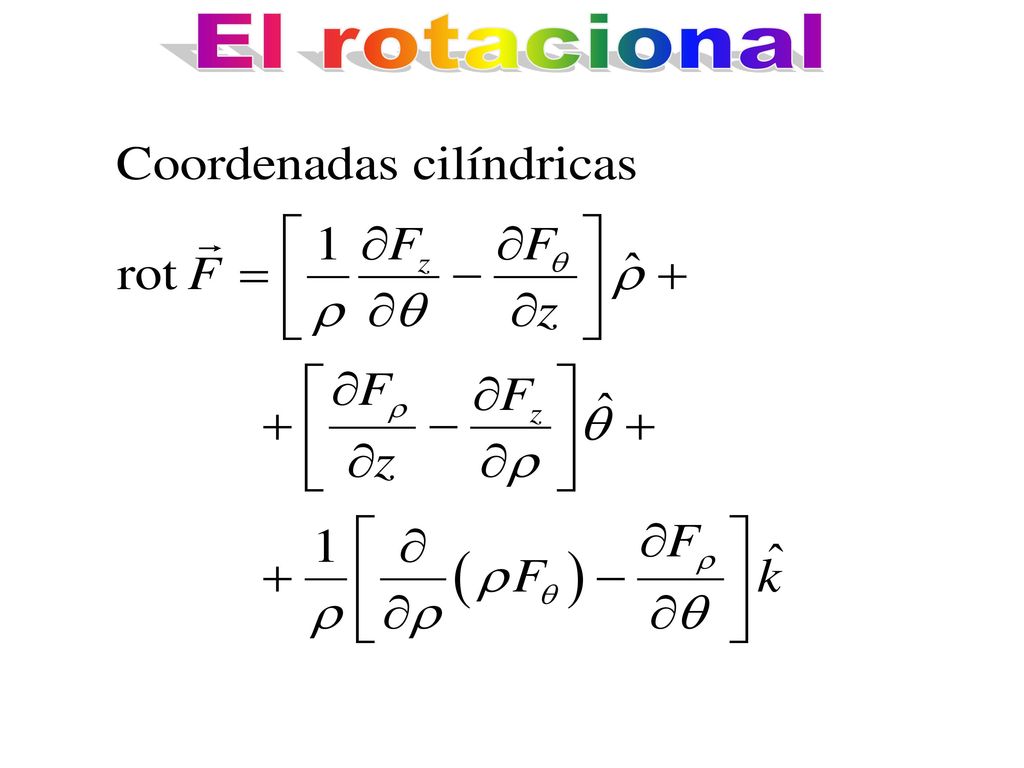

42 El rotacional

43 El rotacional

44 El rotacional

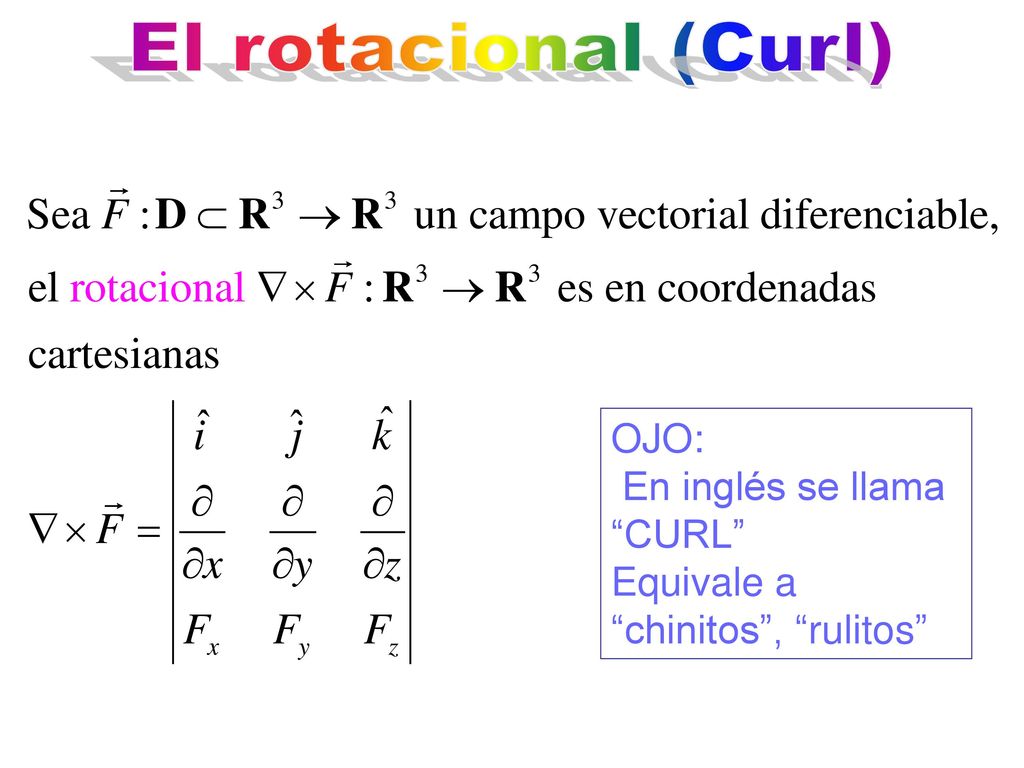

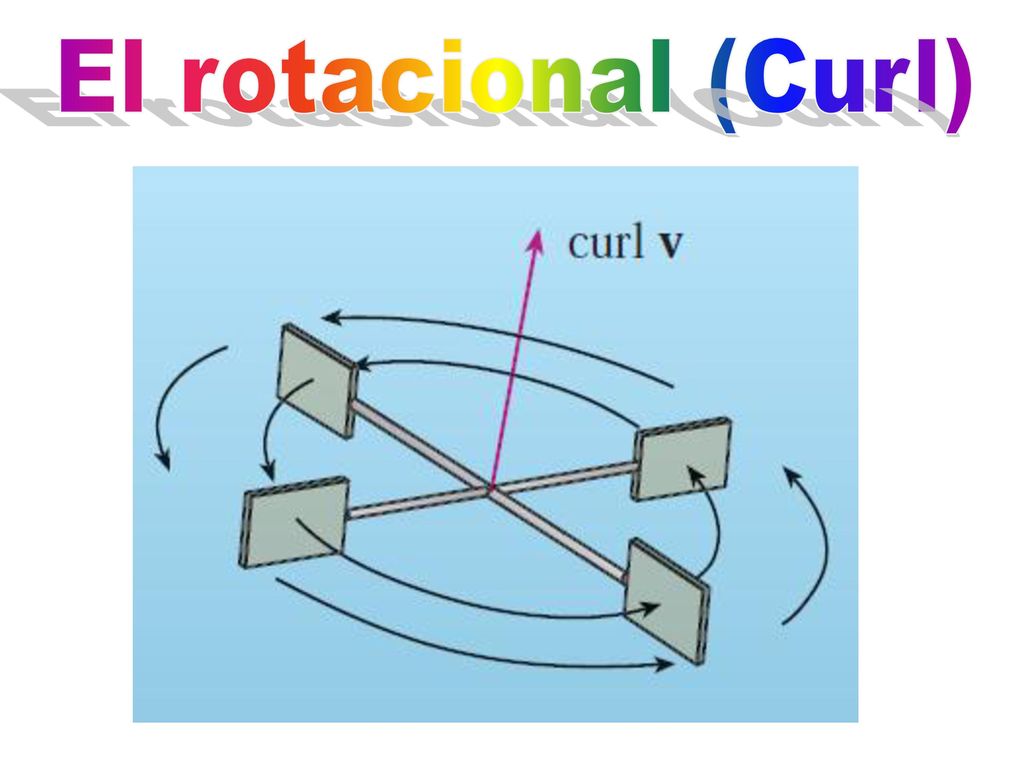

45 El rotacional (Curl) OJO: En inglés se llama “CURL”
Equivale a “chinitos”, “rulitos”

46 El rotacional (Curl)

47 El rotacional (Curl)

48 El rotacional (Curl)

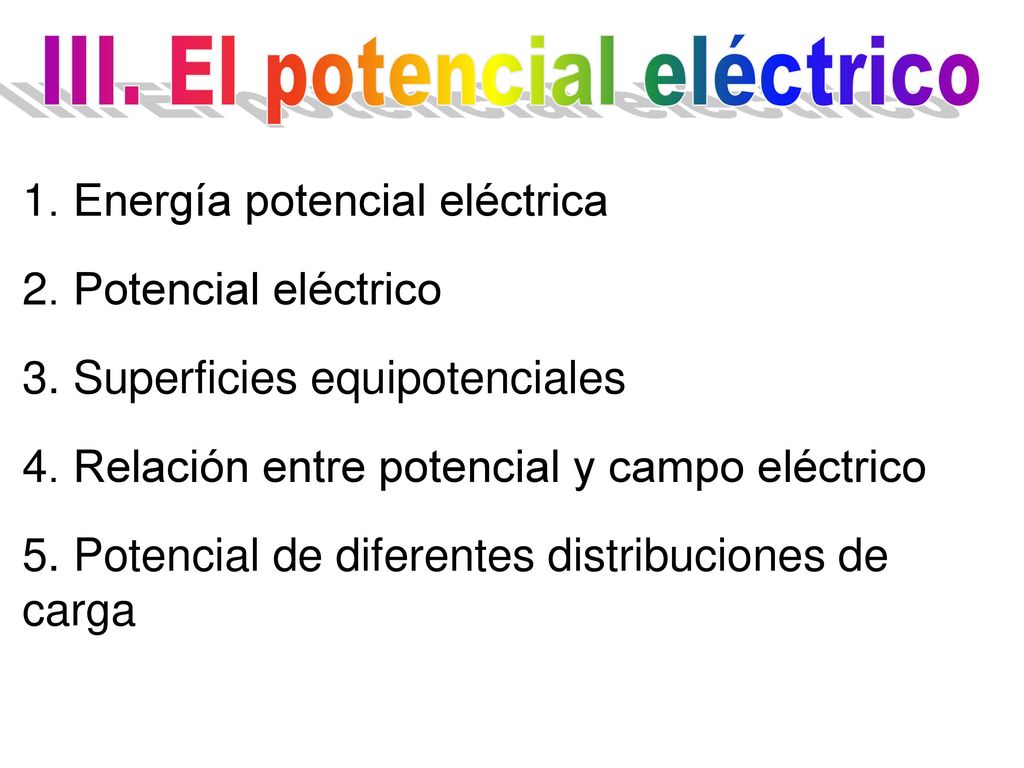

49 III. El potencial eléctrico

50 III. El potencial eléctrico
1. Energía potencial eléctrica 2. Potencial eléctrico 3. Superficies equipotenciales 4. Relación entre potencial y campo eléctrico 5. Potencial de diferentes distribuciones de carga

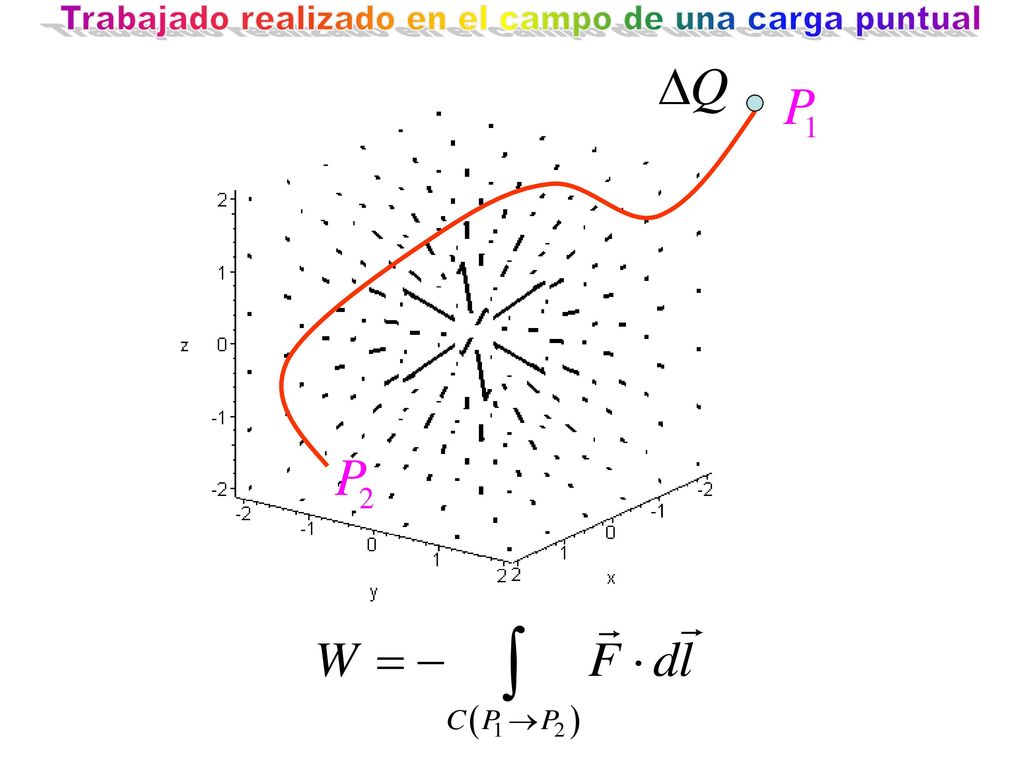

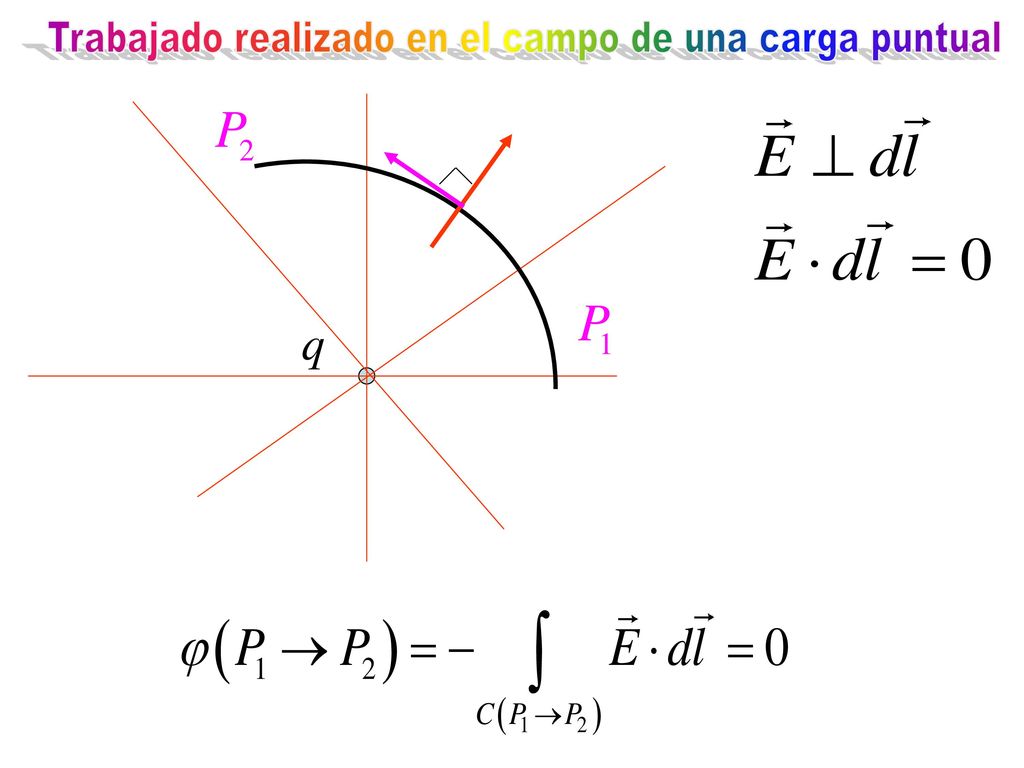

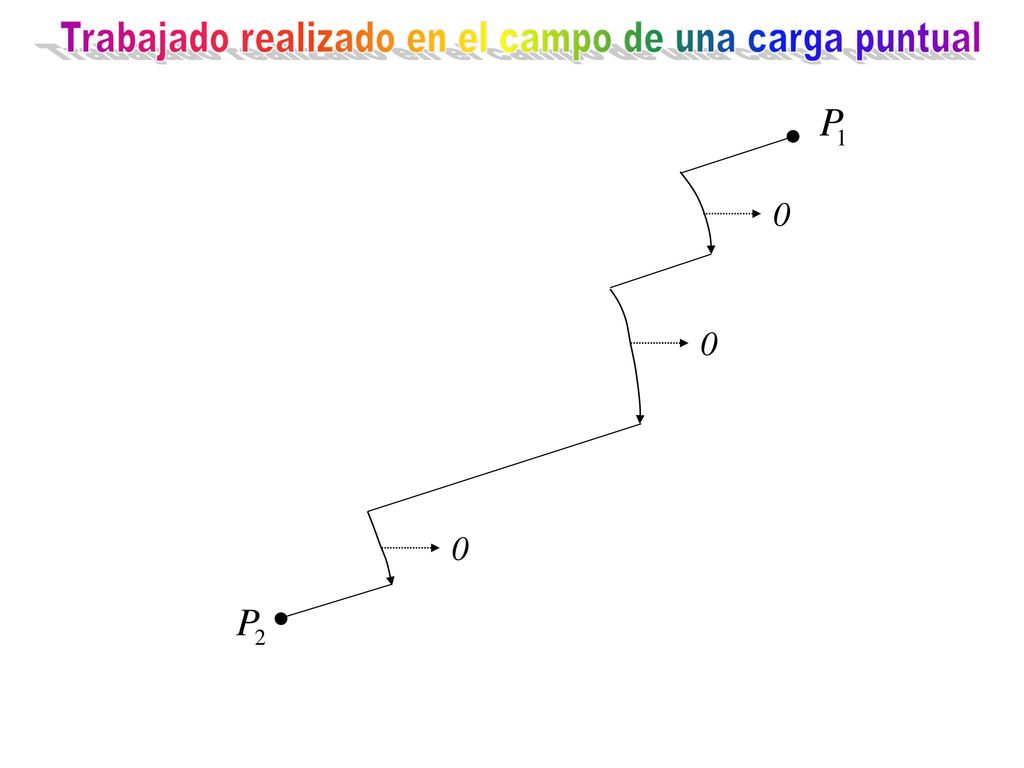

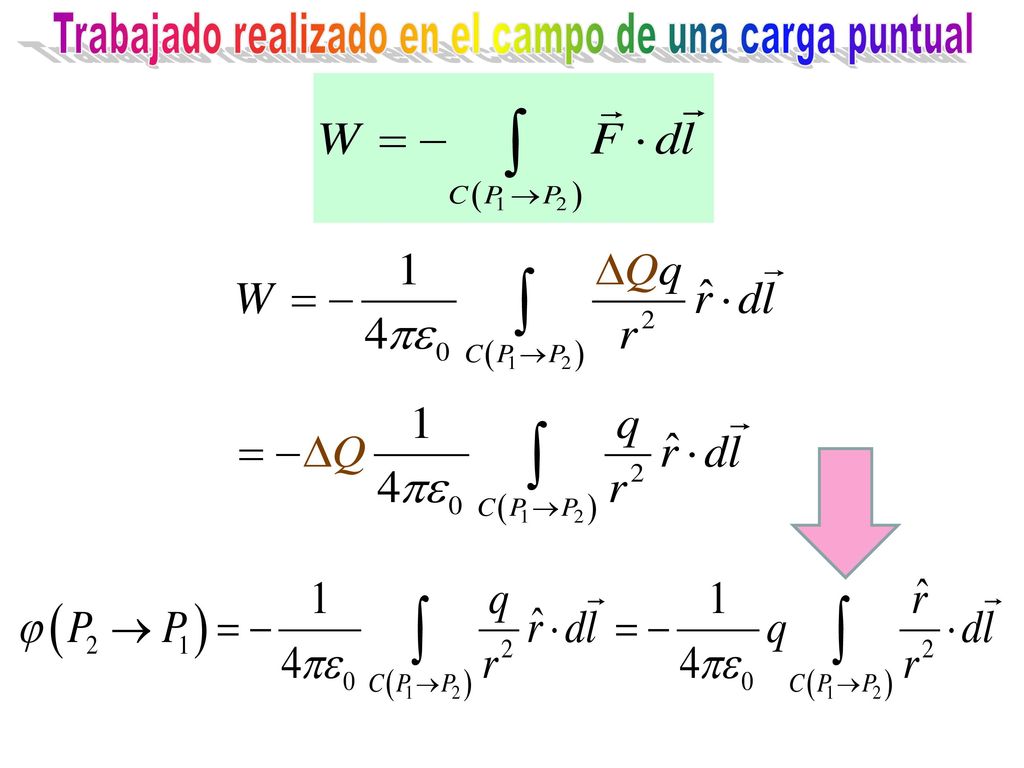

51 Trabajado realizado en el campo de una carga puntual

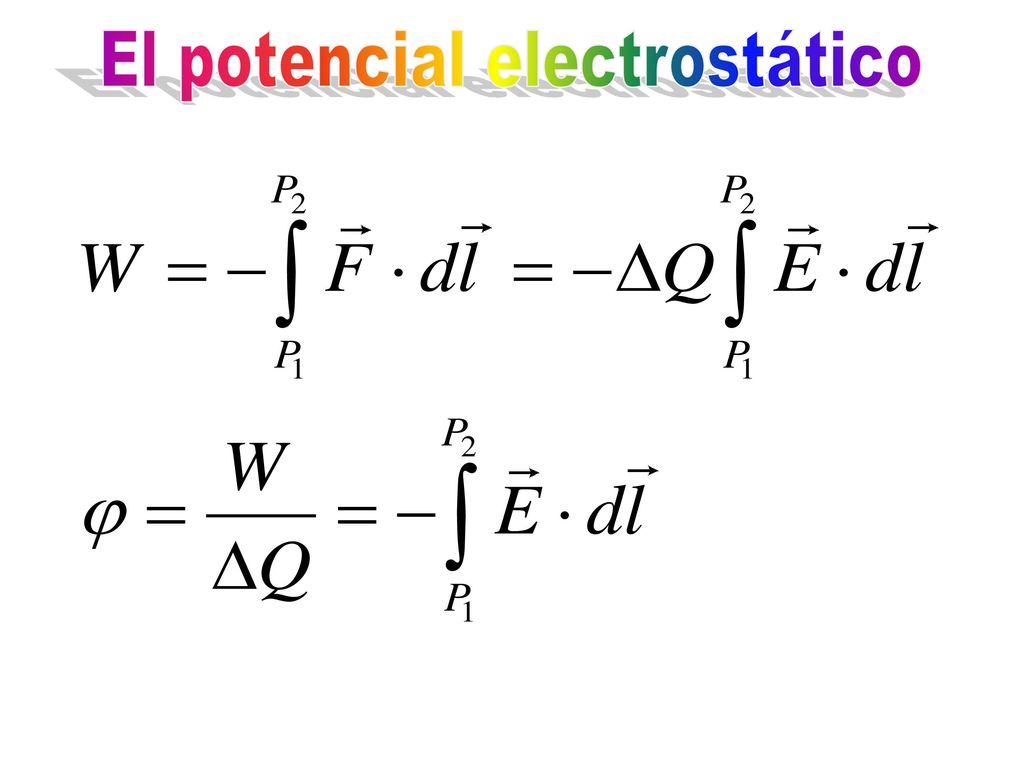

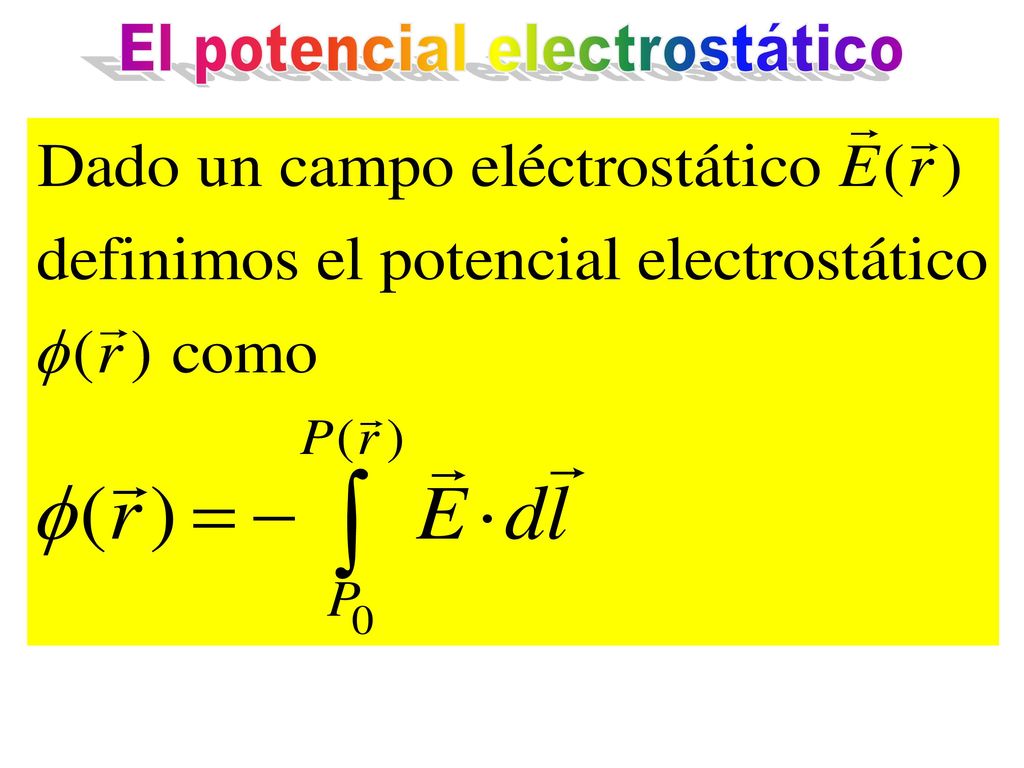

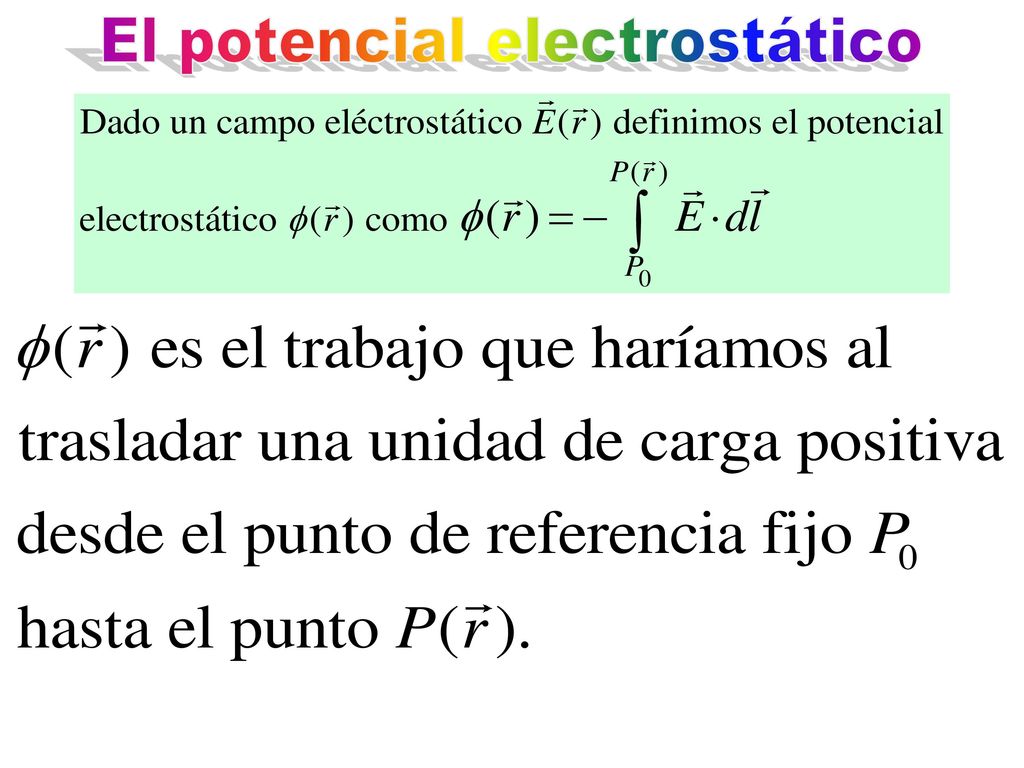

52 El potencial electrostático

53 El potencial electrostático

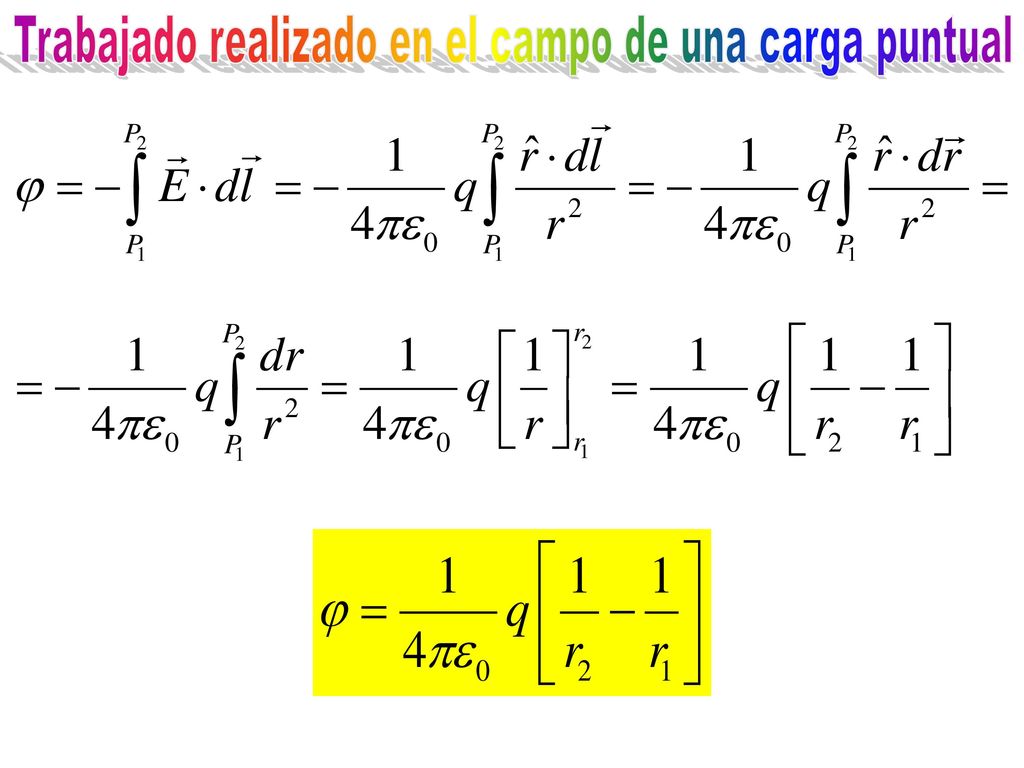

54 Trabajado realizado en el campo de una carga puntual

55 Trabajado realizado por unidad de carga en el campo de una carga puntual

56 Trabajado realizado en el campo de una carga puntual

57 Trabajado realizado en el campo de una carga puntual

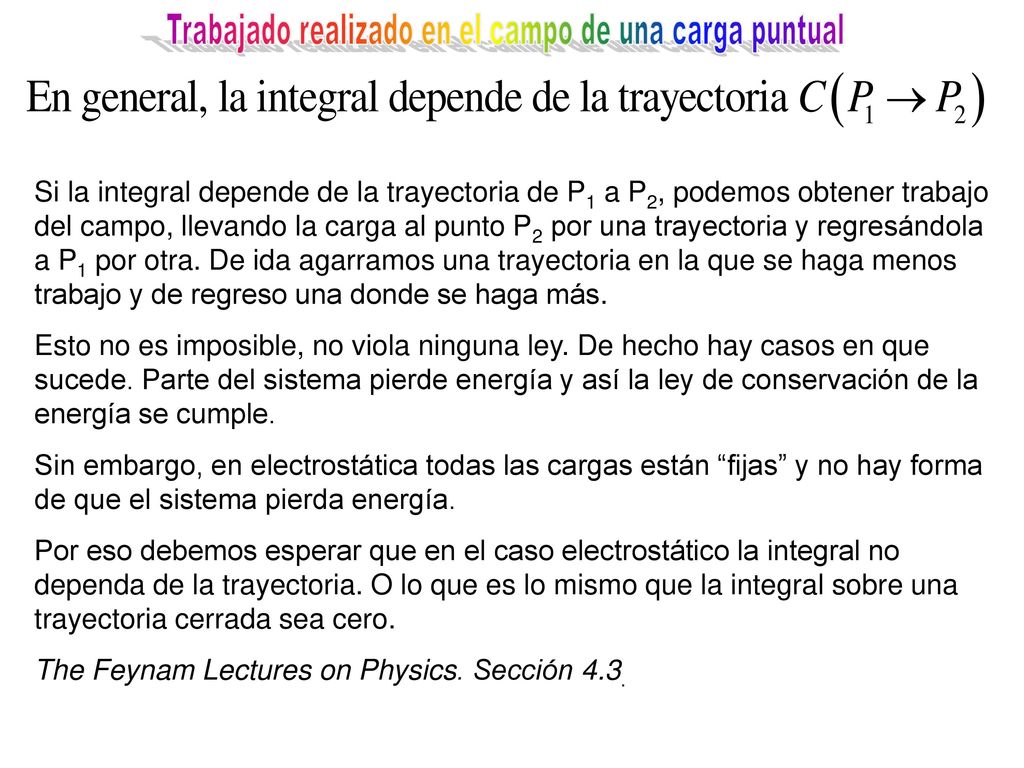

58 Trabajado realizado en el campo de una carga puntual
Si la integral depende de la trayectoria de P1 a P2, podemos obtener trabajo del campo, llevando la carga al punto P2 por una trayectoria y regresándola a P1 por otra. De ida agarramos una trayectoria en la que se haga menos trabajo y de regreso una donde se haga más. Esto no es imposible, no viola ninguna ley. De hecho hay casos en que sucede. Parte del sistema pierde energía y así la ley de conservación de la energía se cumple. Sin embargo, en electrostática todas las cargas están “fijas” y no hay forma de que el sistema pierda energía. Por eso debemos esperar que en el caso electrostático la integral no dependa de la trayectoria. O lo que es lo mismo que la integral sobre una trayectoria cerrada sea cero. The Feynam Lectures on Physics. Sección 4.3.

59 Trabajado realizado en el campo de una carga puntual

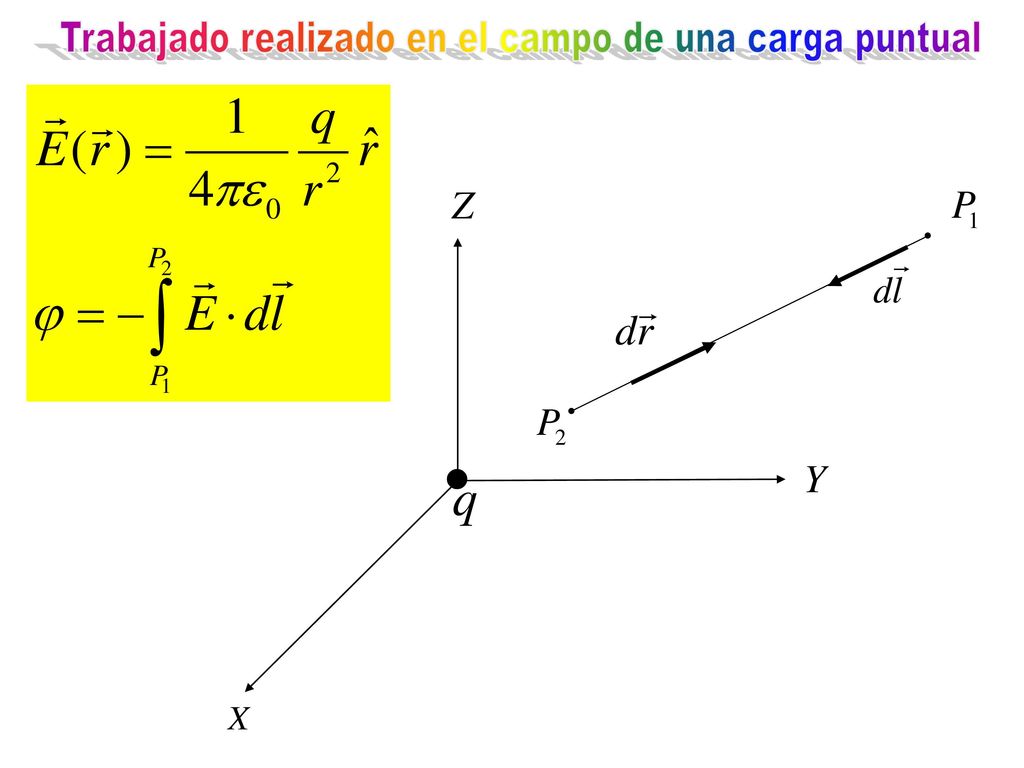

60 Trabajado realizado en el campo de una carga puntual
X Y Z

61 Trabajado realizado en el campo de una carga puntual

62 Trabajado realizado en el campo de una carga puntual

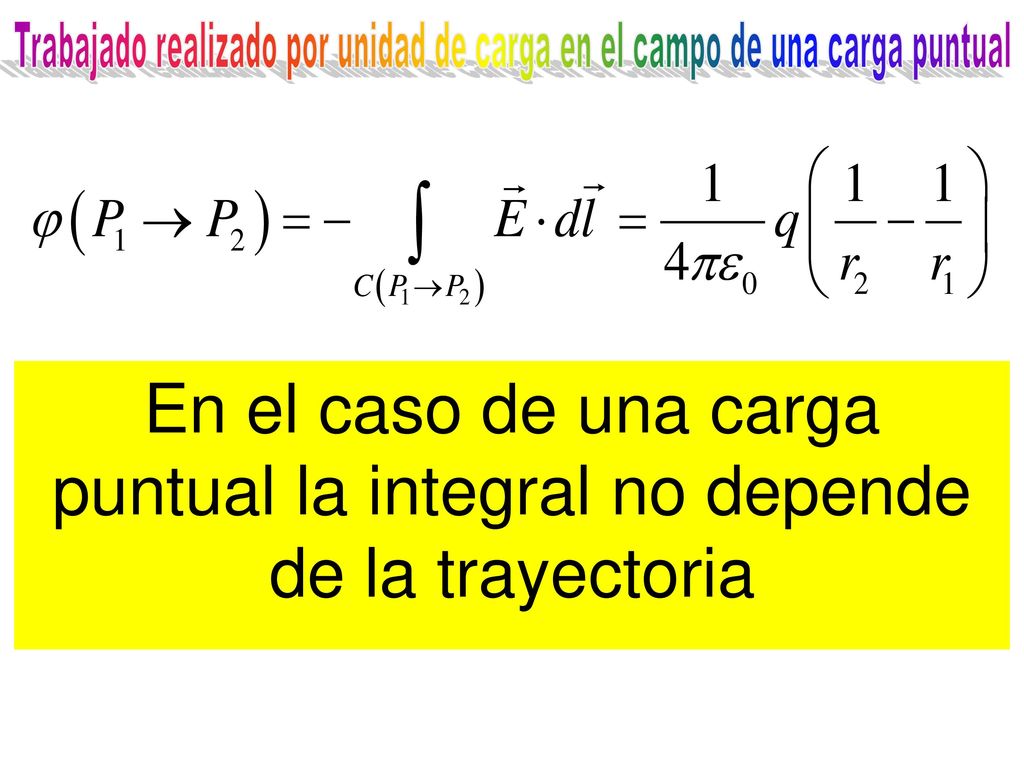

63 Trabajado realizado por unidad de carga en el campo de una carga puntual
En el caso de una carga puntual la integral no depende de la trayectoria

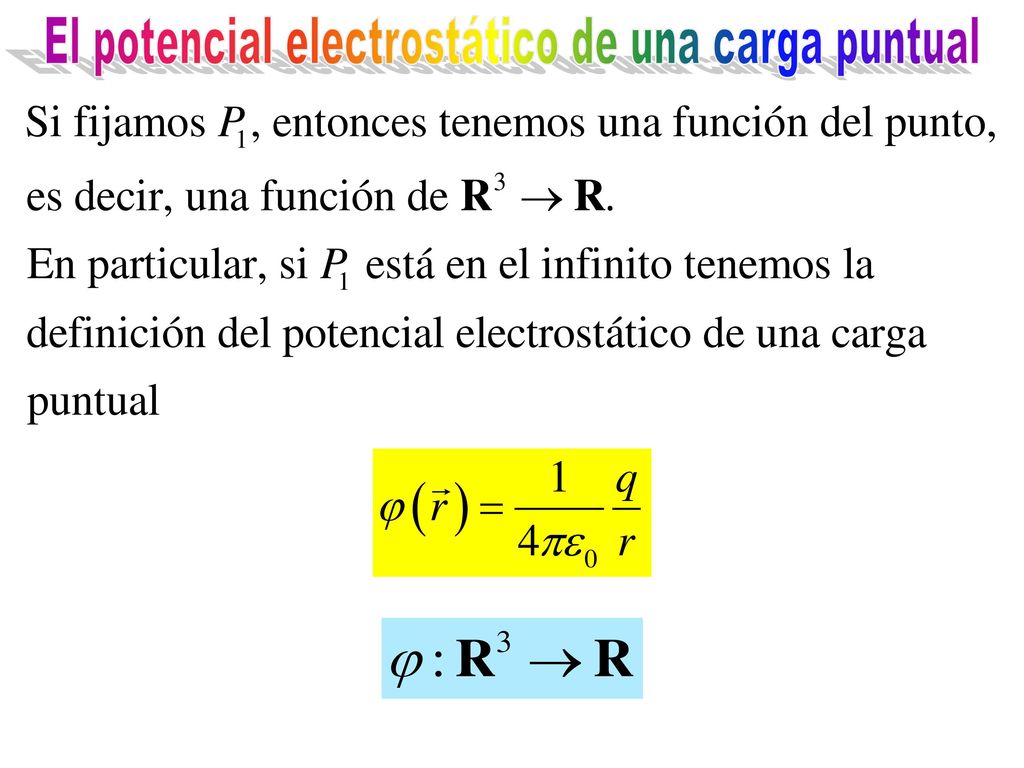

64 El potencial electrostático de una carga puntual

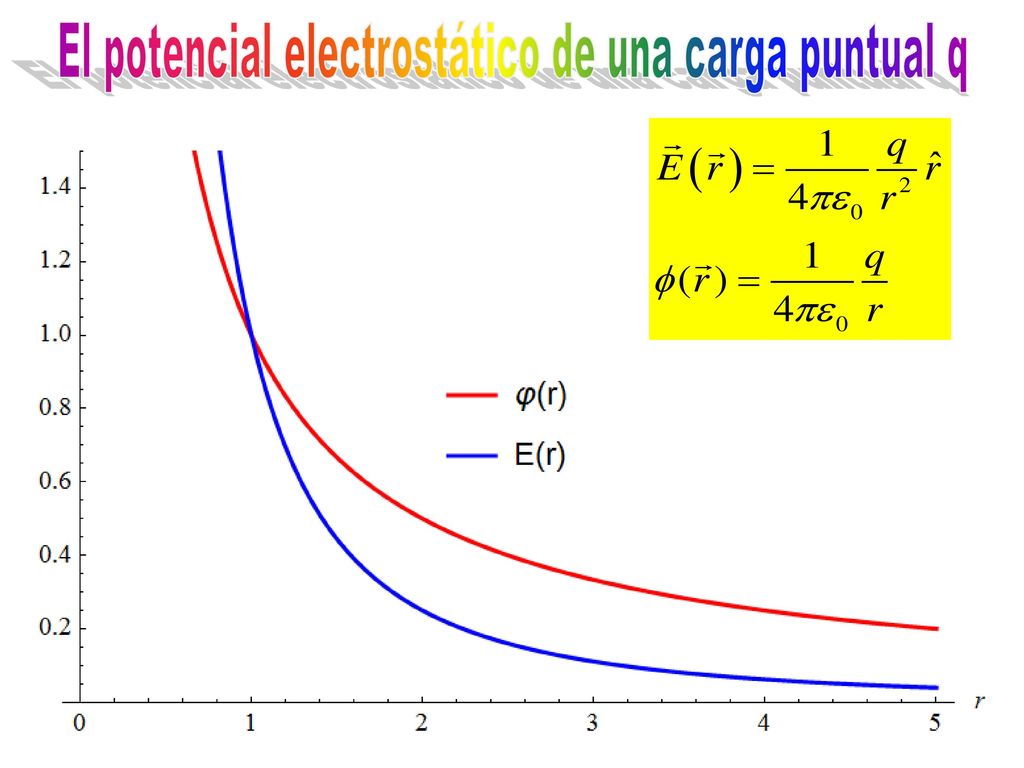

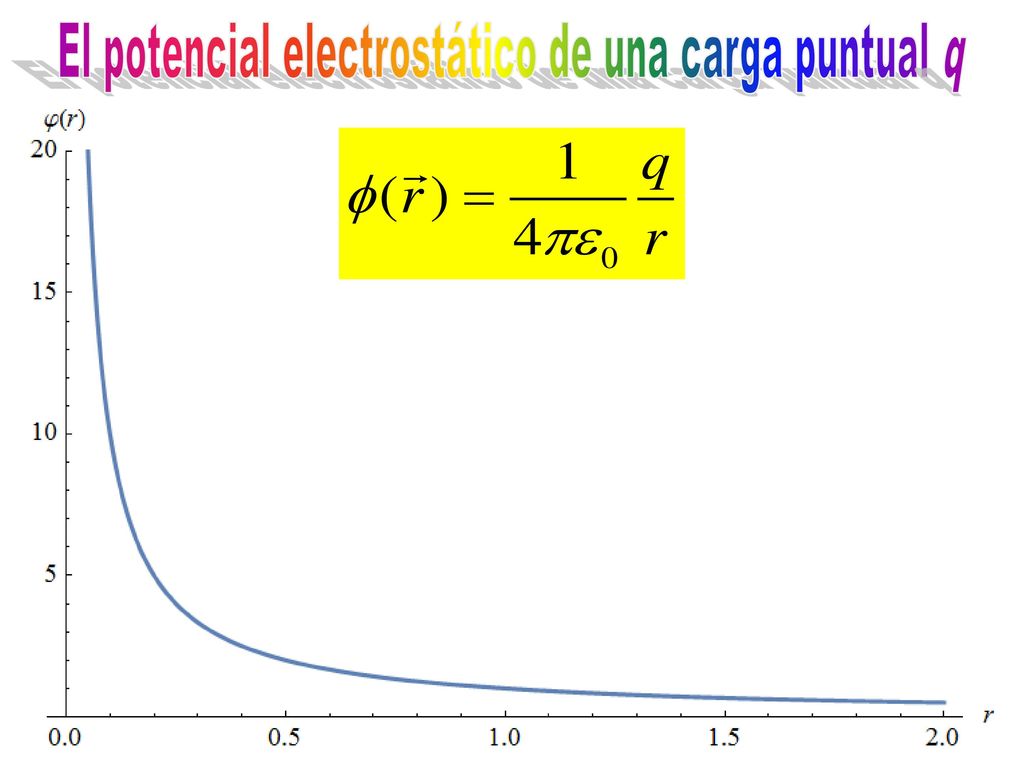

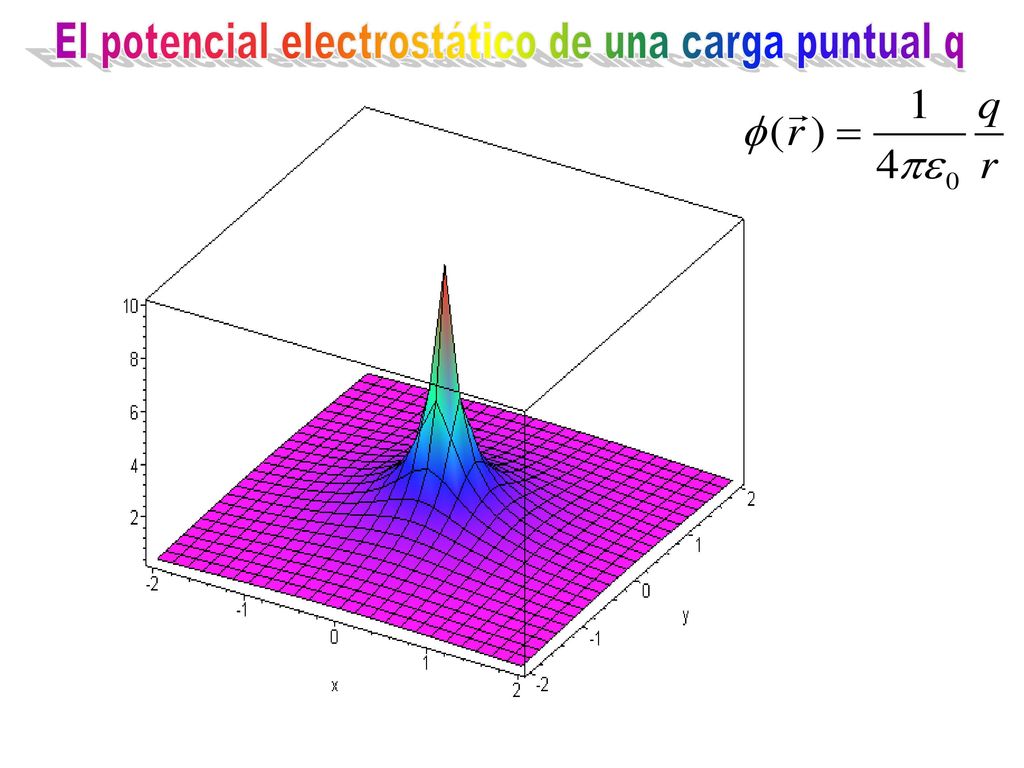

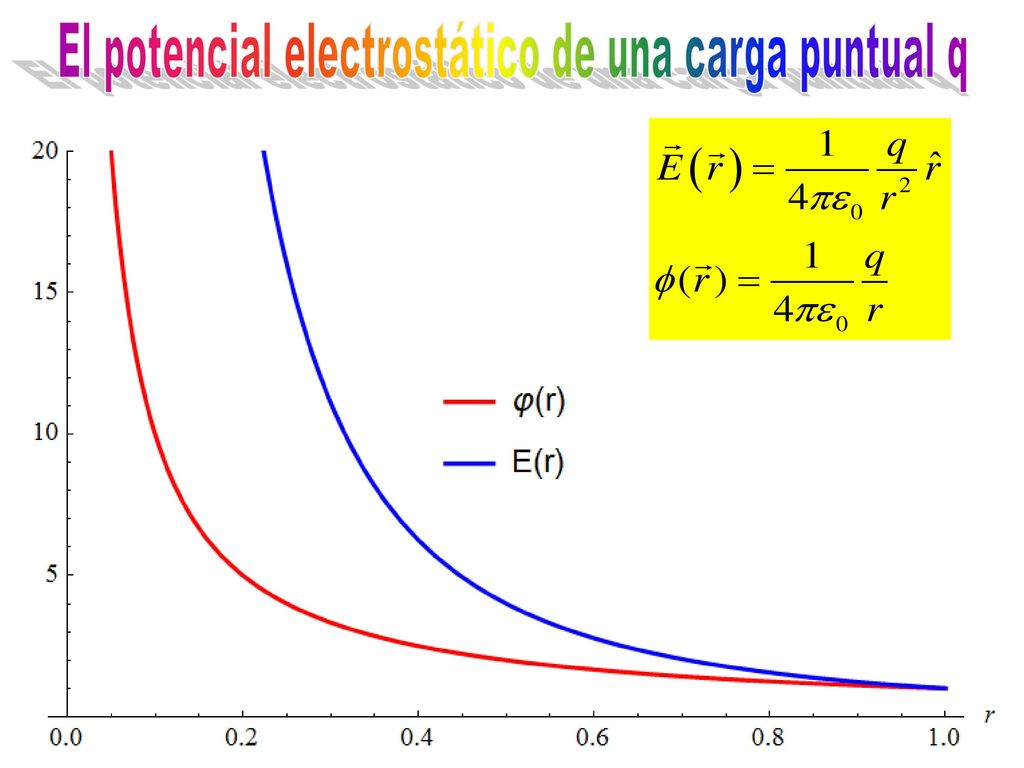

65 El potencial electrostático de una carga puntual q

66 El potencial electrostático de una carga puntual q

67 El potencial electrostático de una carga puntual q

68 El potencial electrostático de una carga puntual q

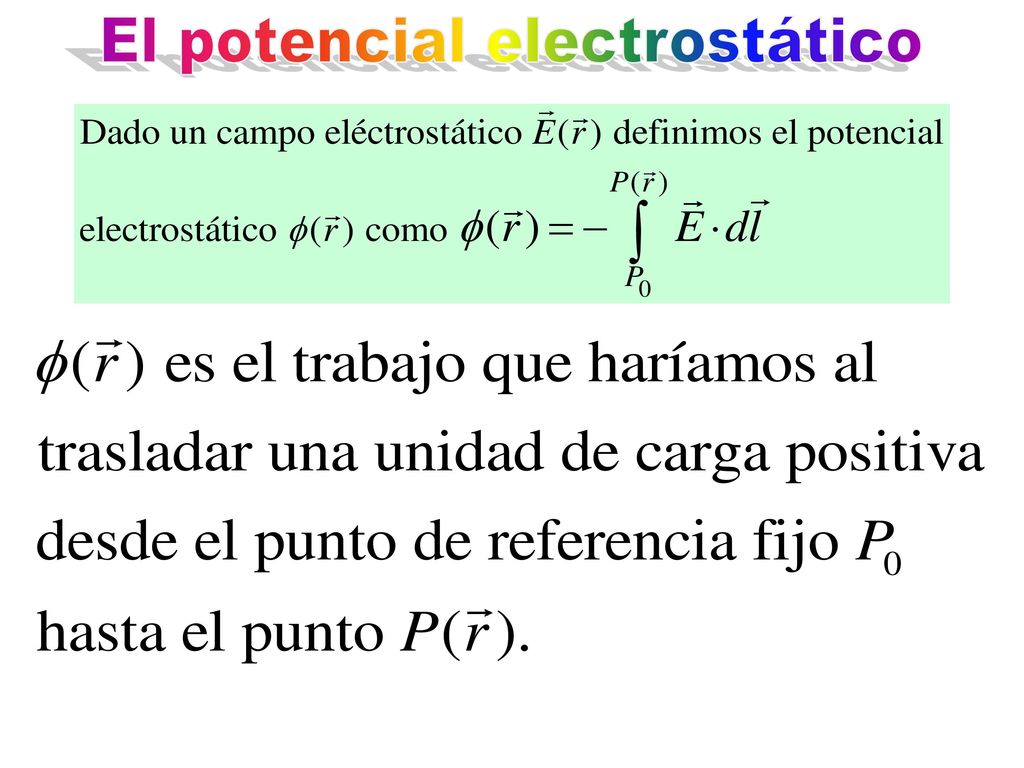

69 El potencial electrostático

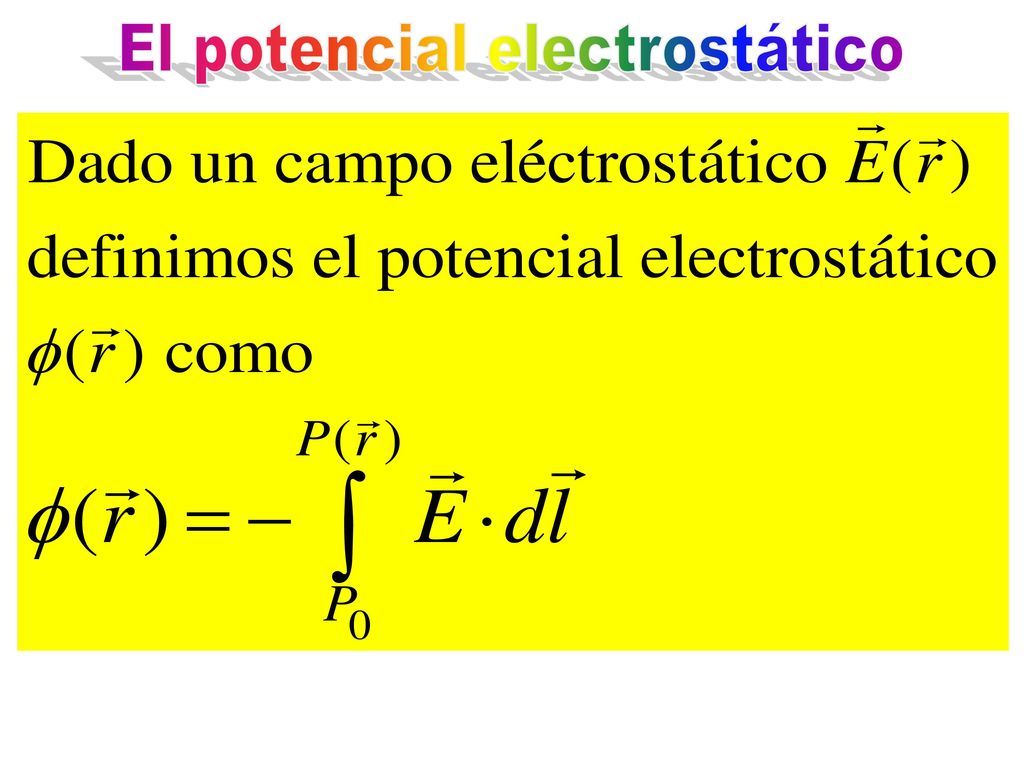

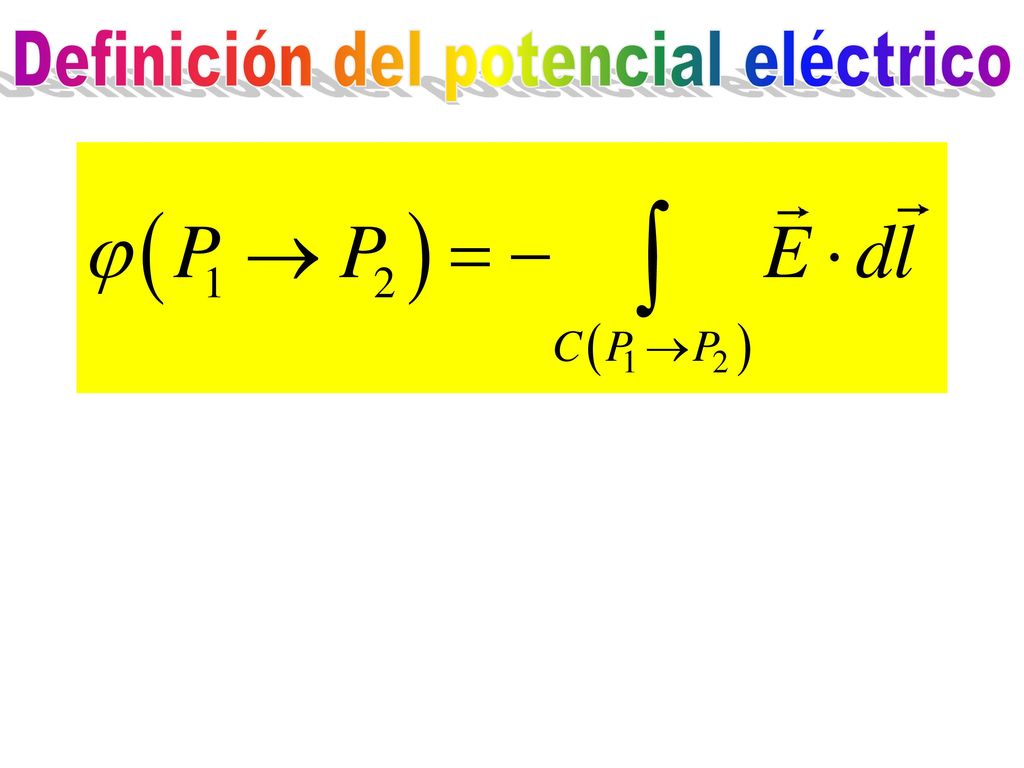

70 Definición del potencial eléctrico

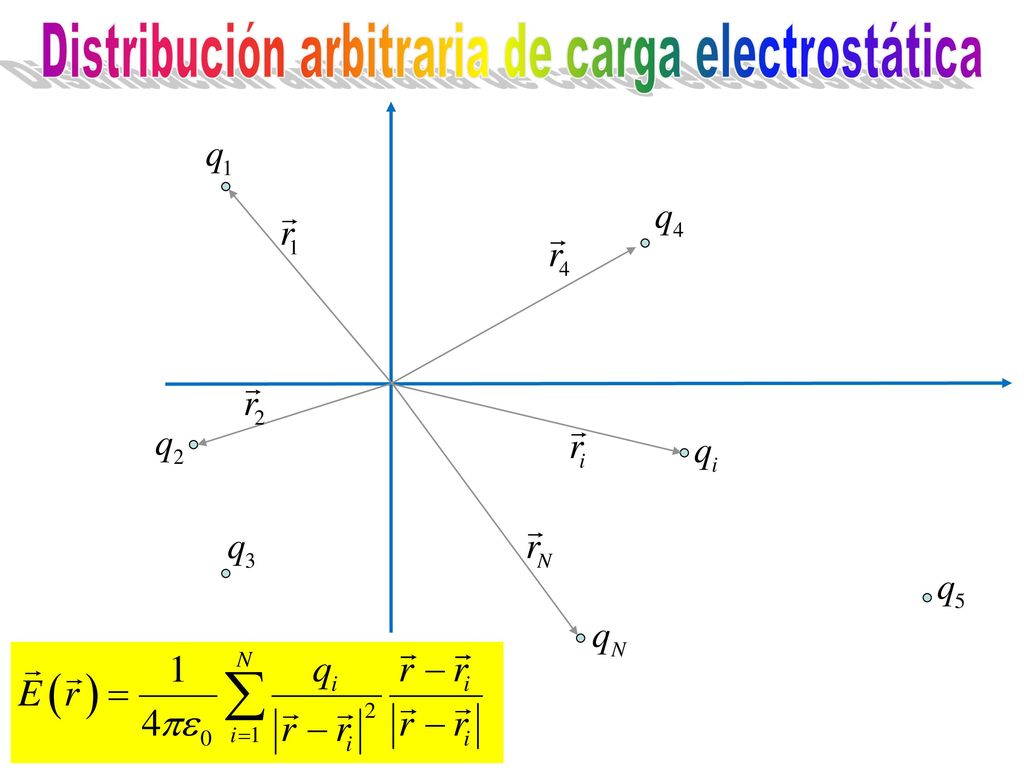

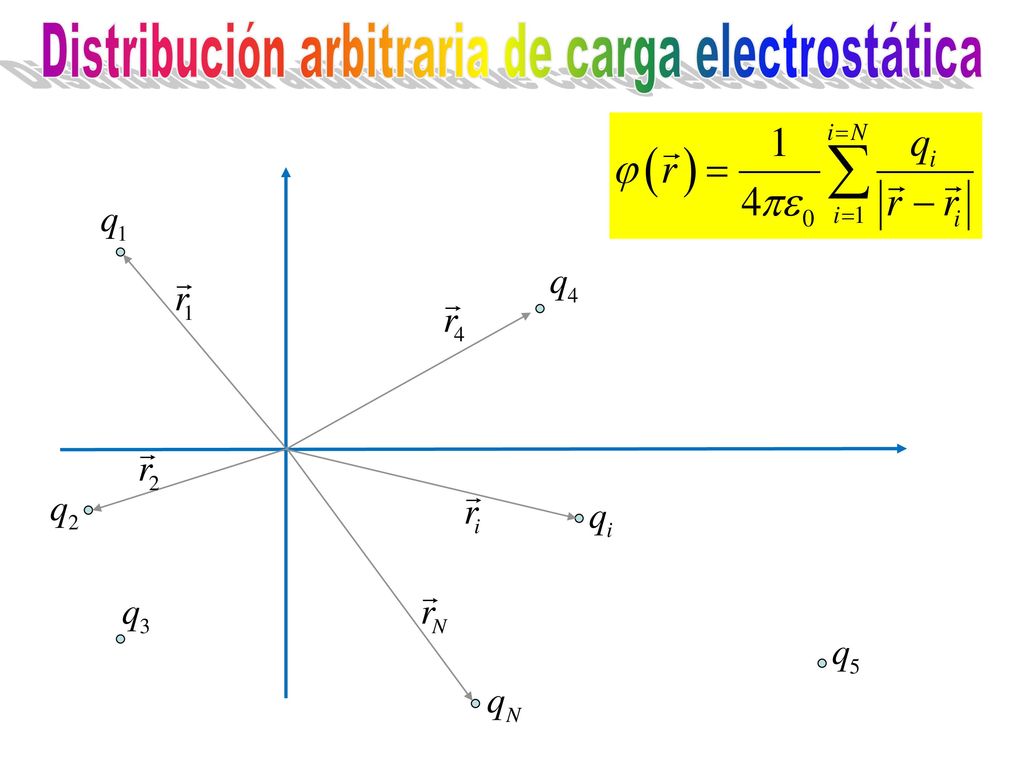

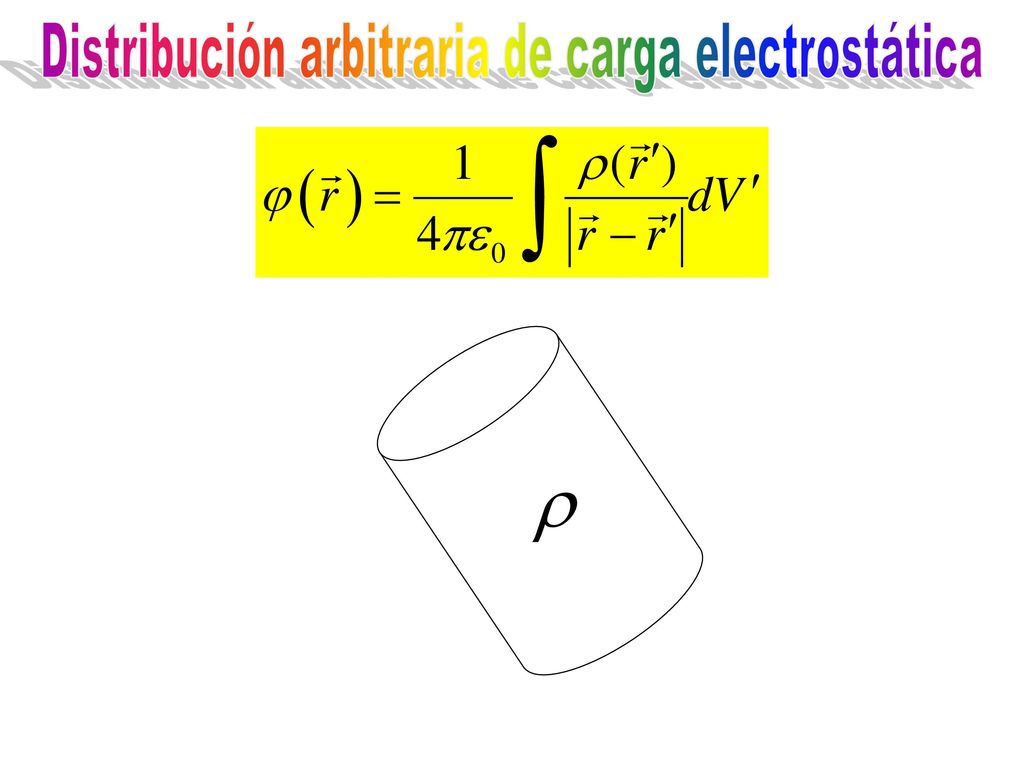

71 Distribución arbitraria de carga electrostática

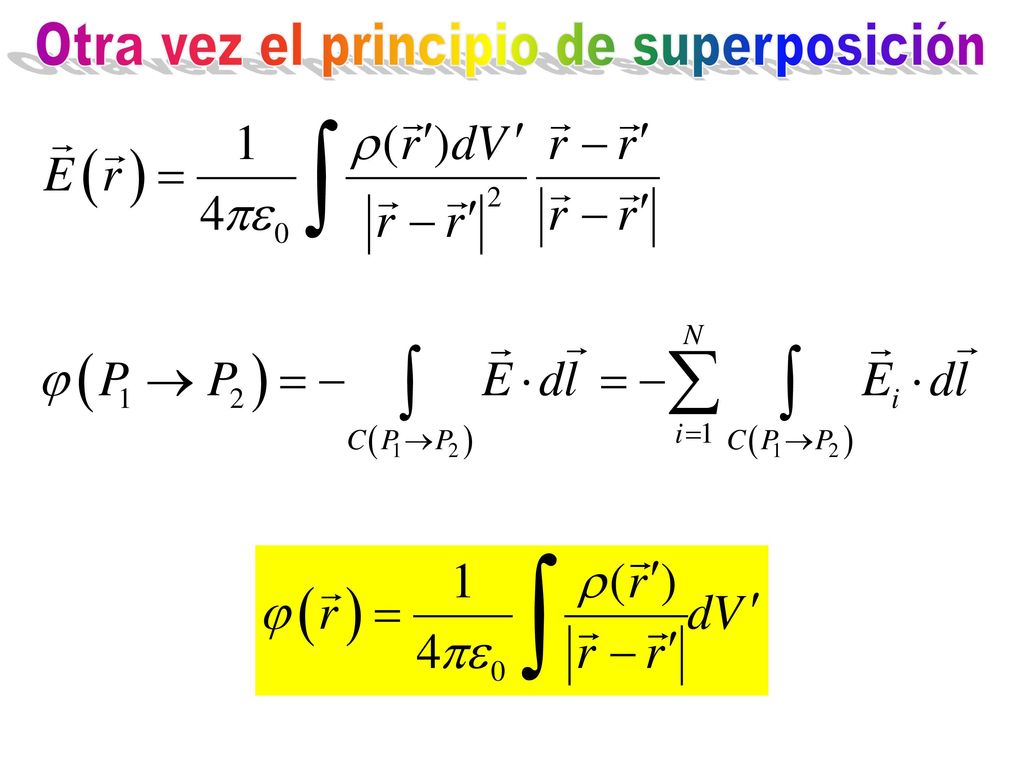

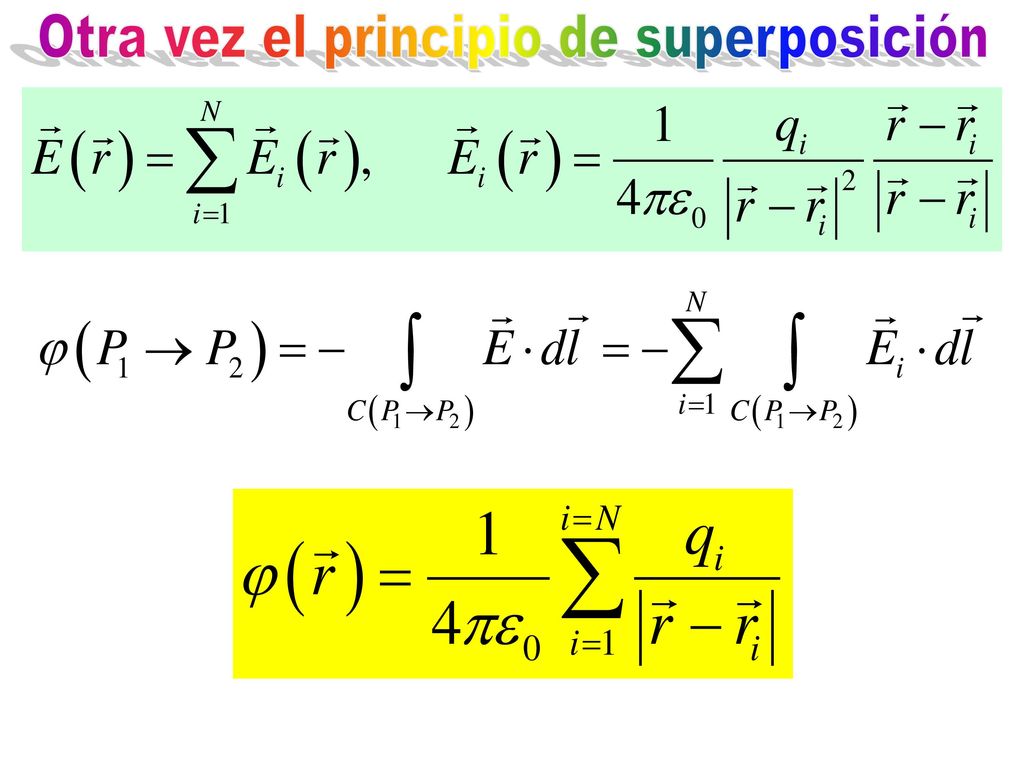

72 Otra vez el principio de superposición

73 Distribución arbitraria de carga electrostática

74 Otra vez el principio de superposición

75 Distribución arbitraria de carga electrostática

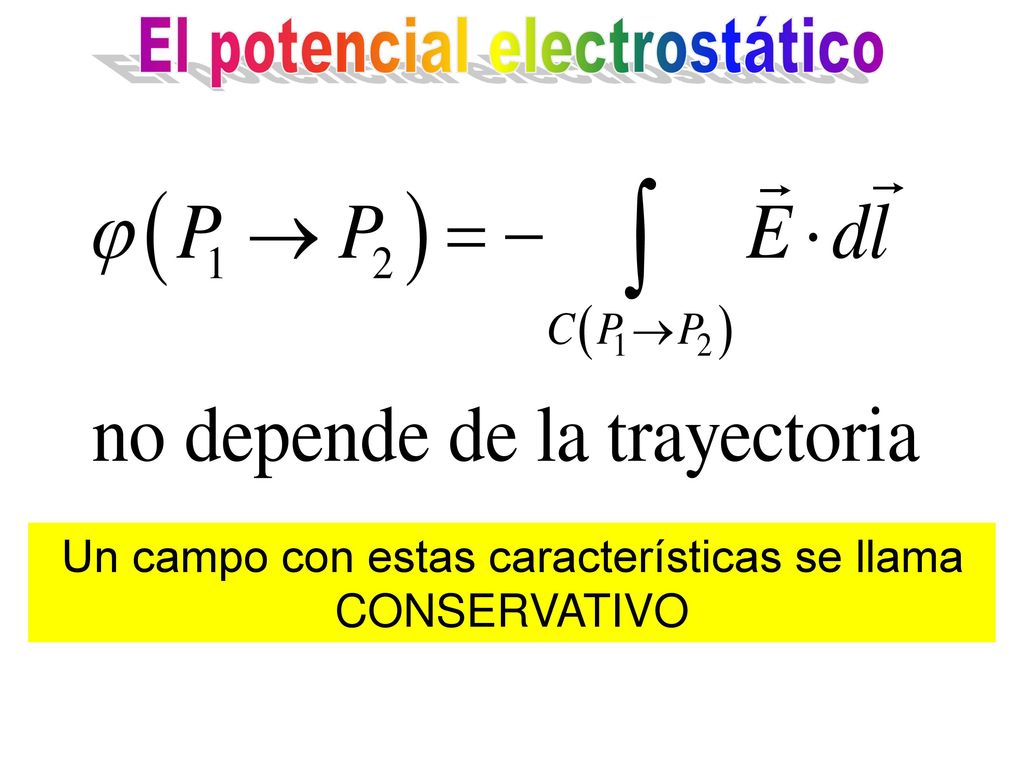

76 El potencial electrostático
Un campo con estas características se llama CONSERVATIVO

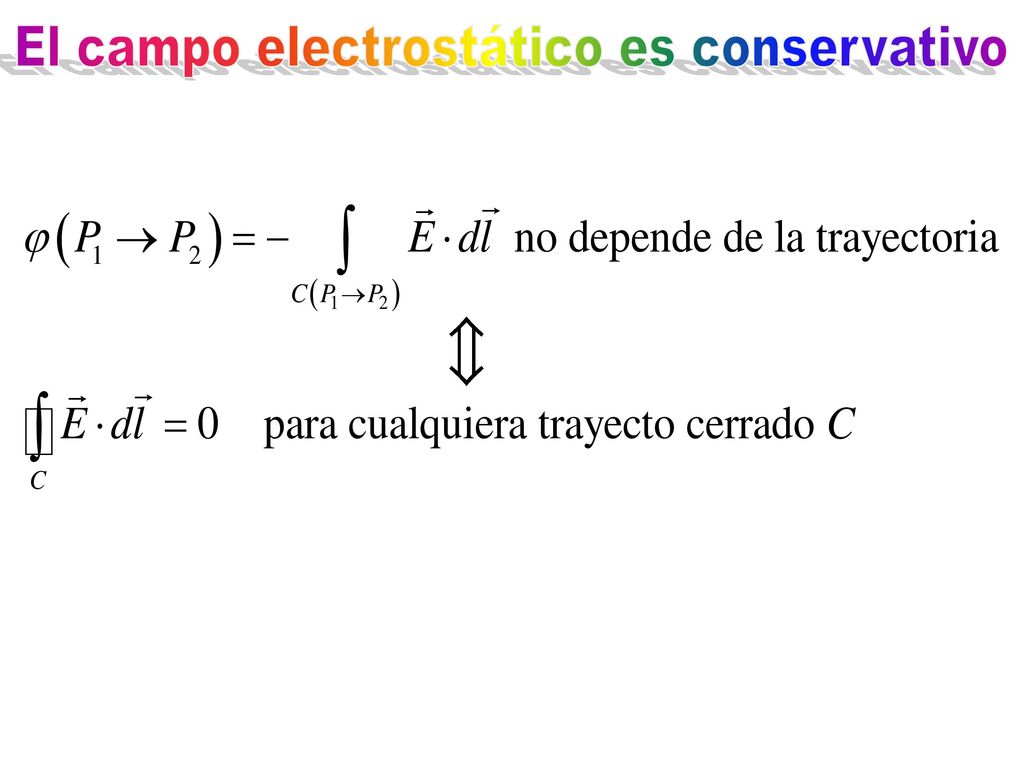

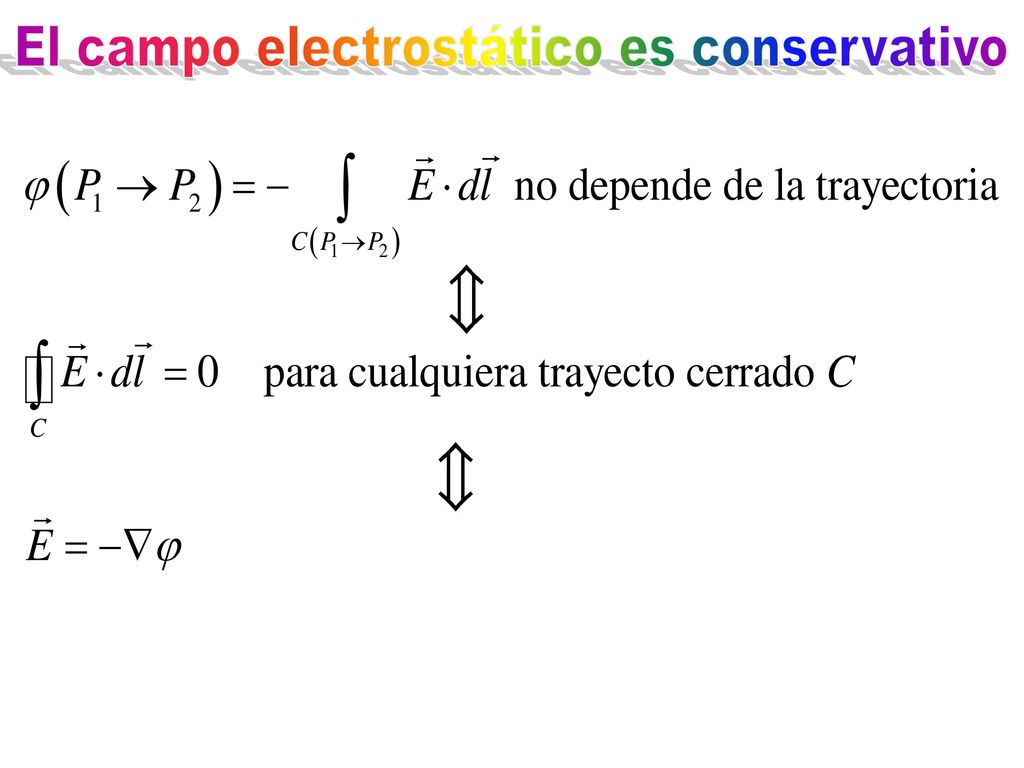

77 El campo electrostático es conservativo

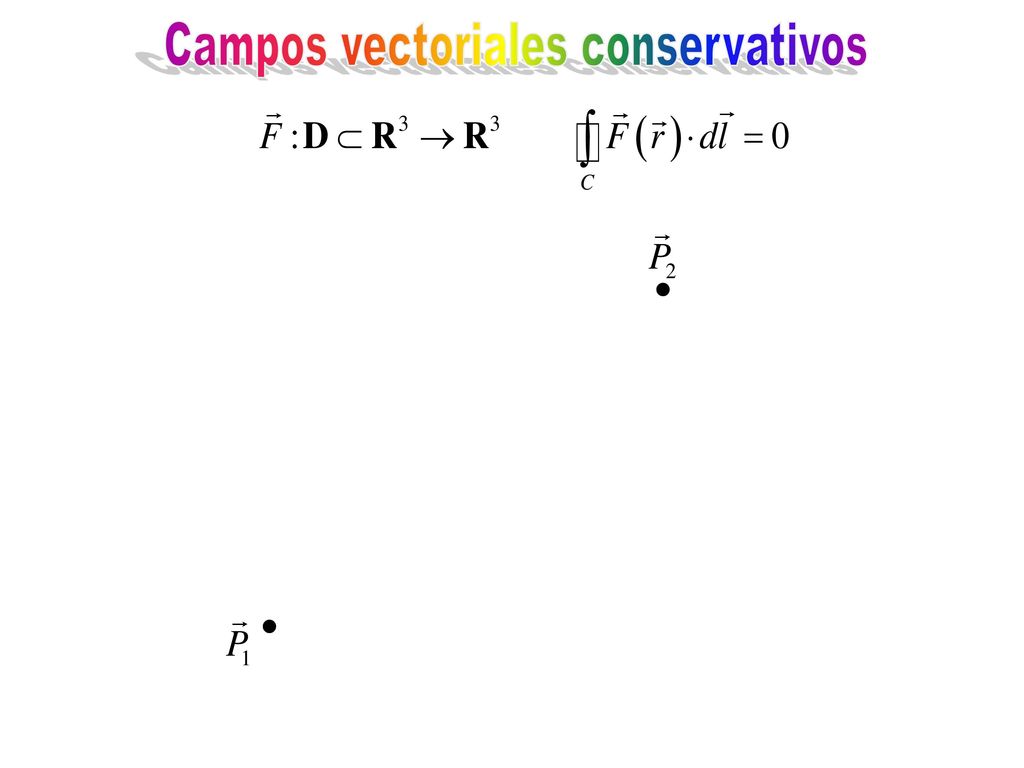

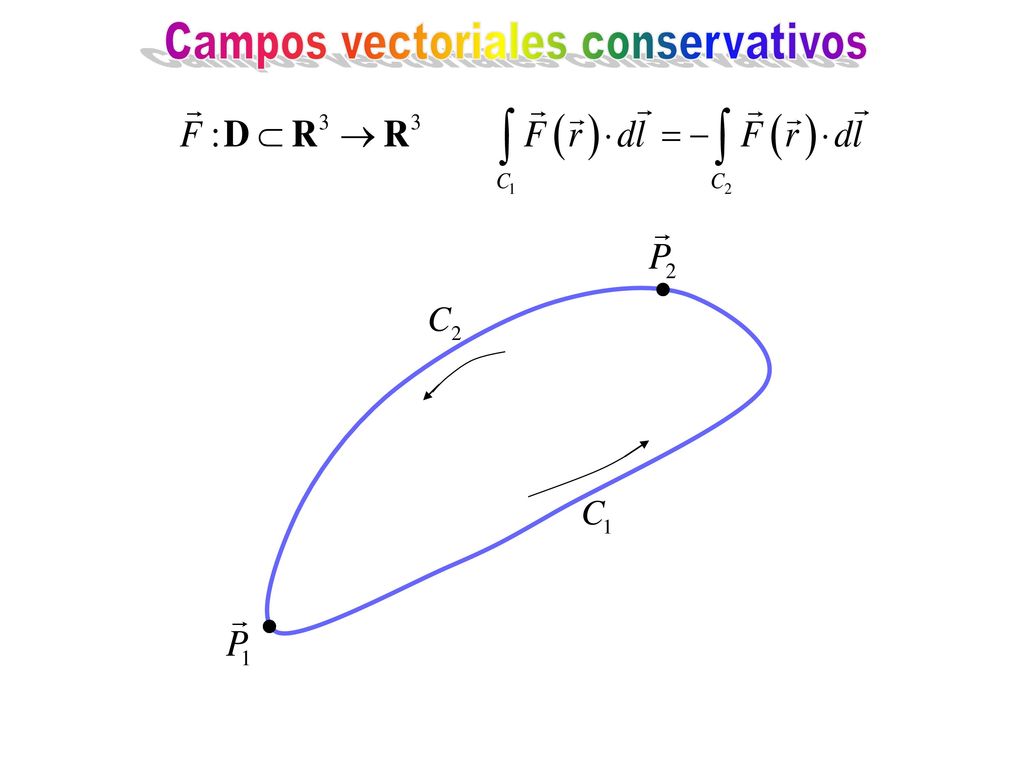

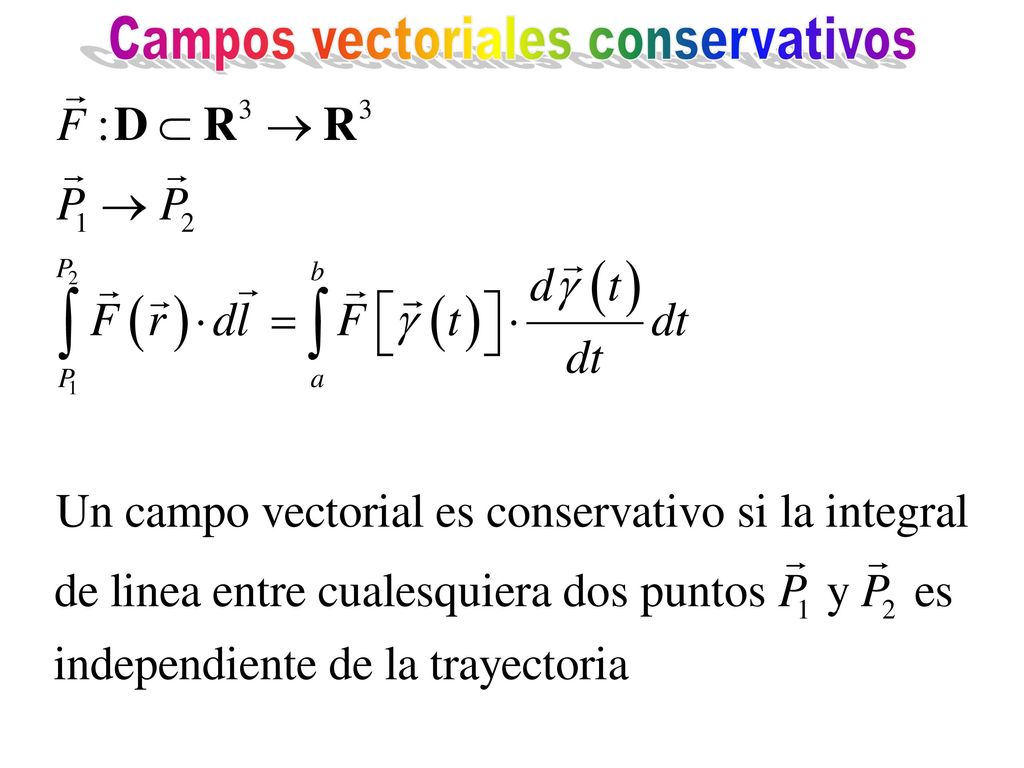

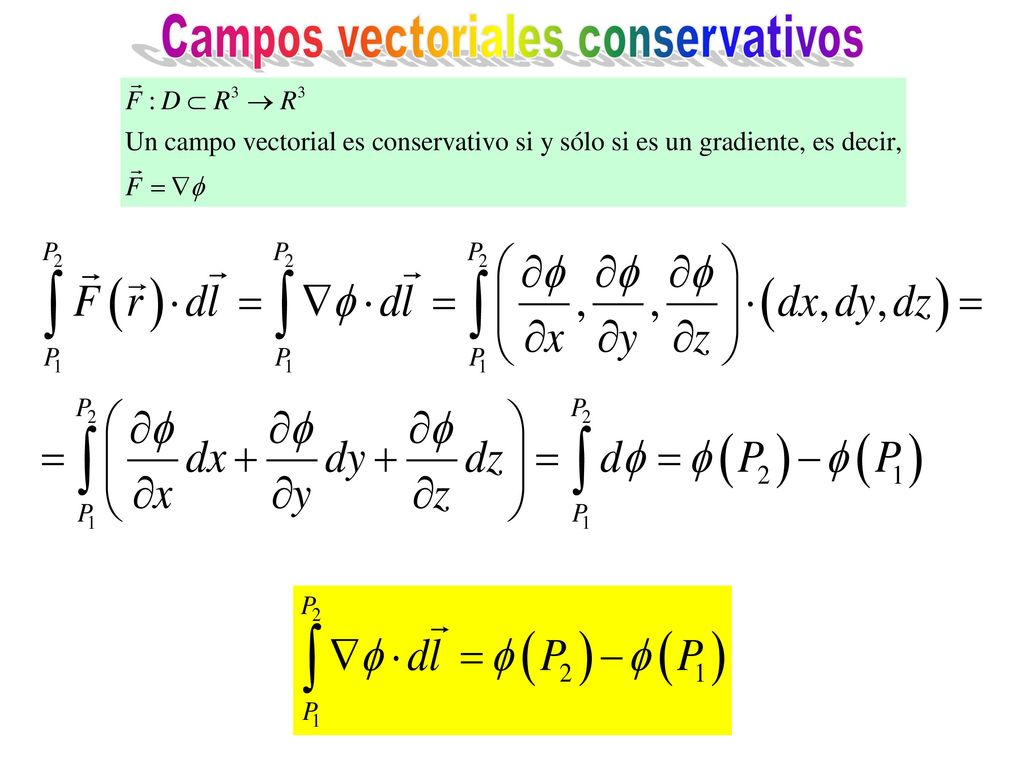

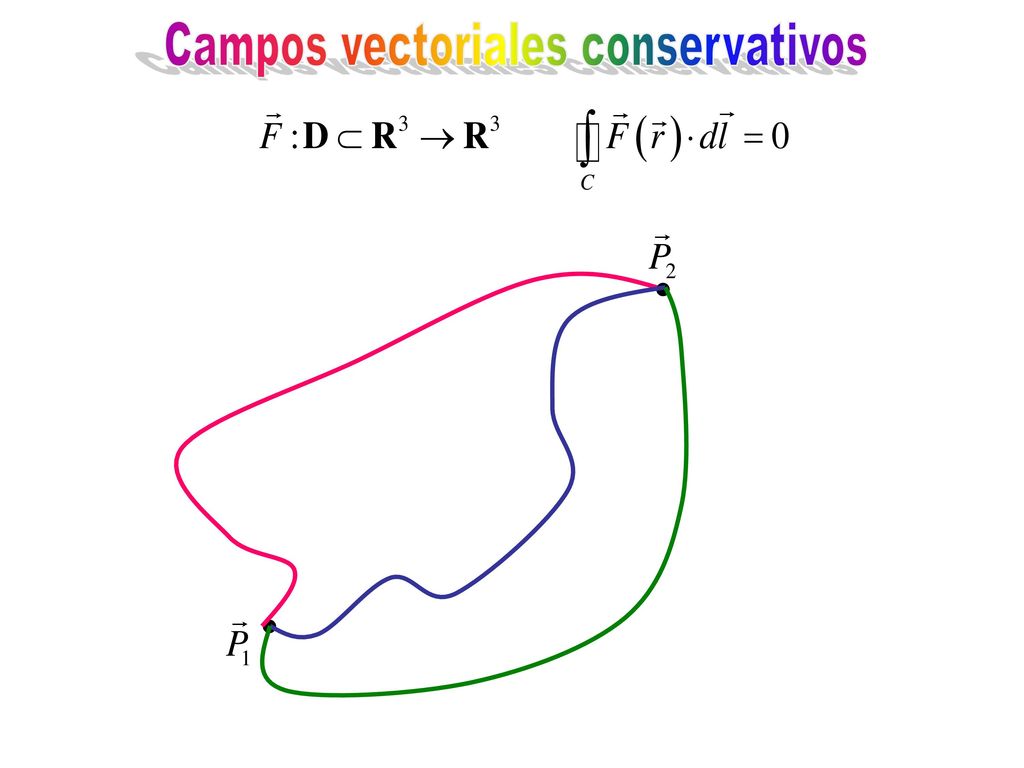

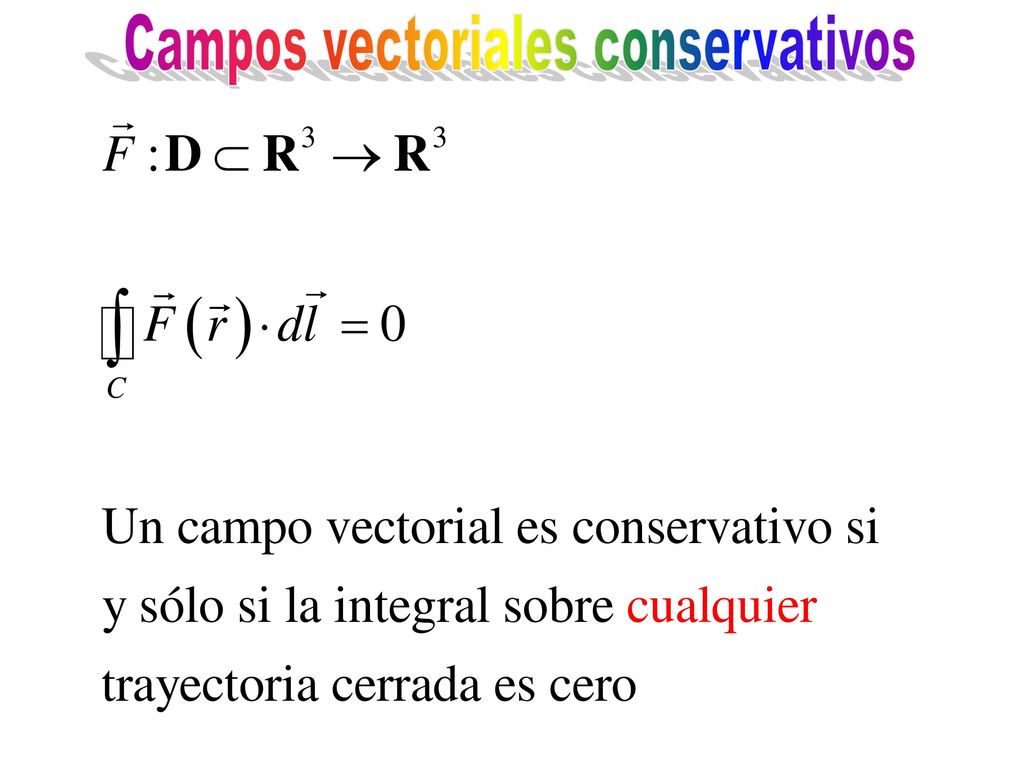

78 Campos vectoriales conservativos

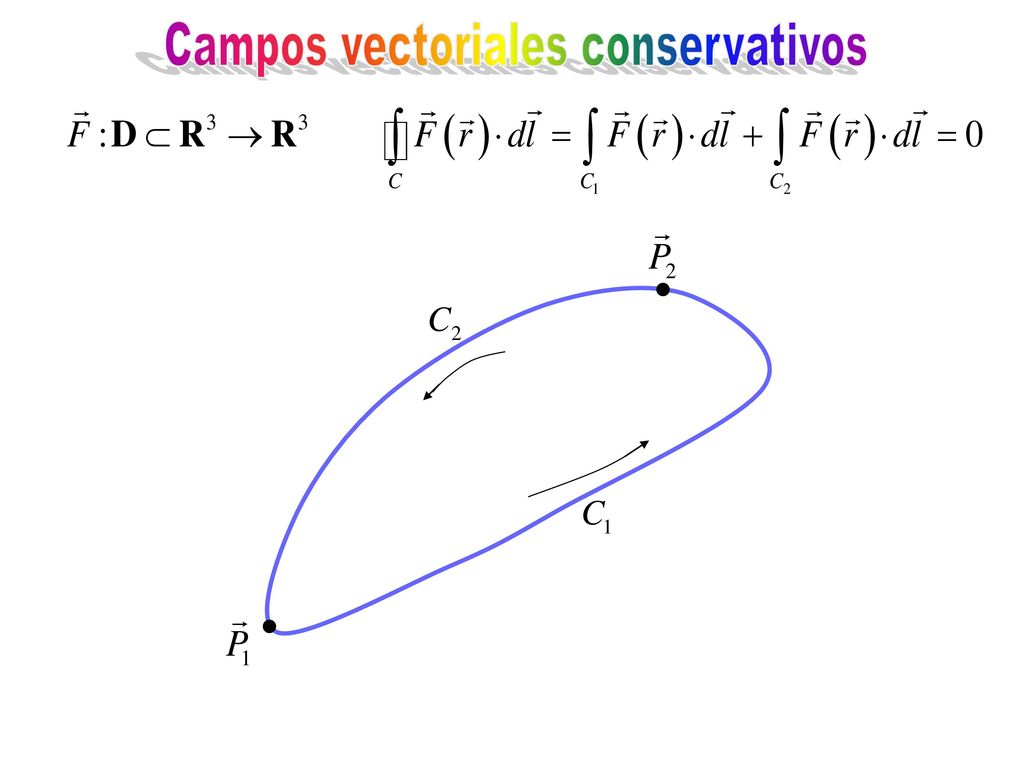

79 Campos vectoriales conservativos

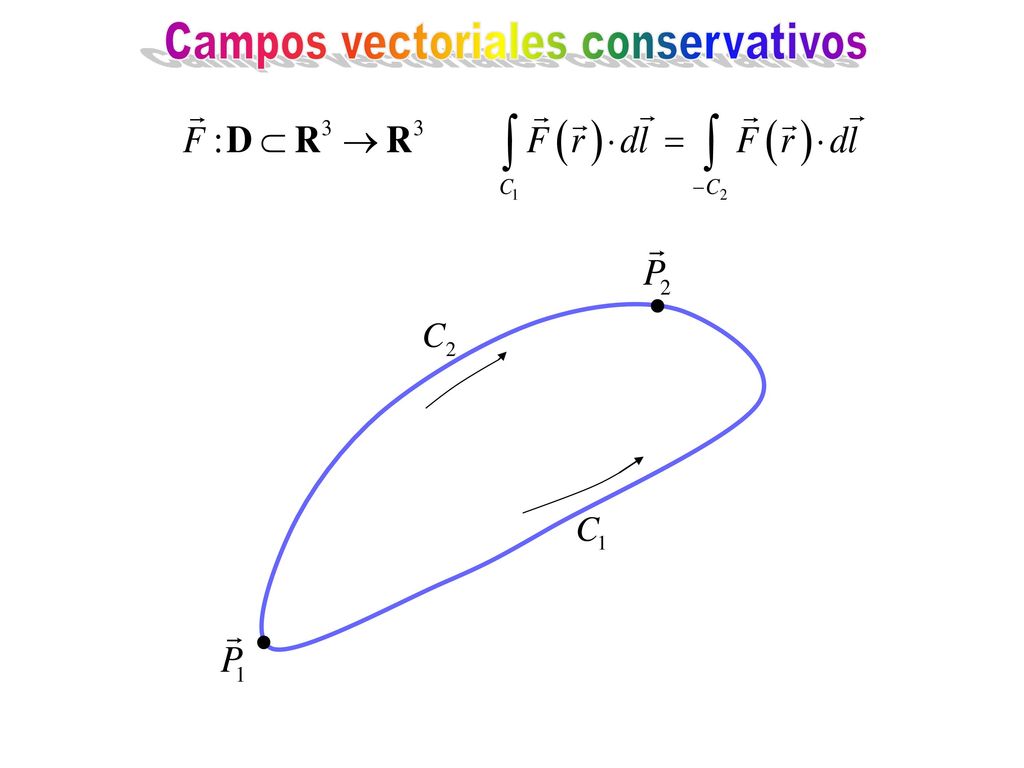

80 Campos vectoriales conservativos

81 Campos vectoriales conservativos

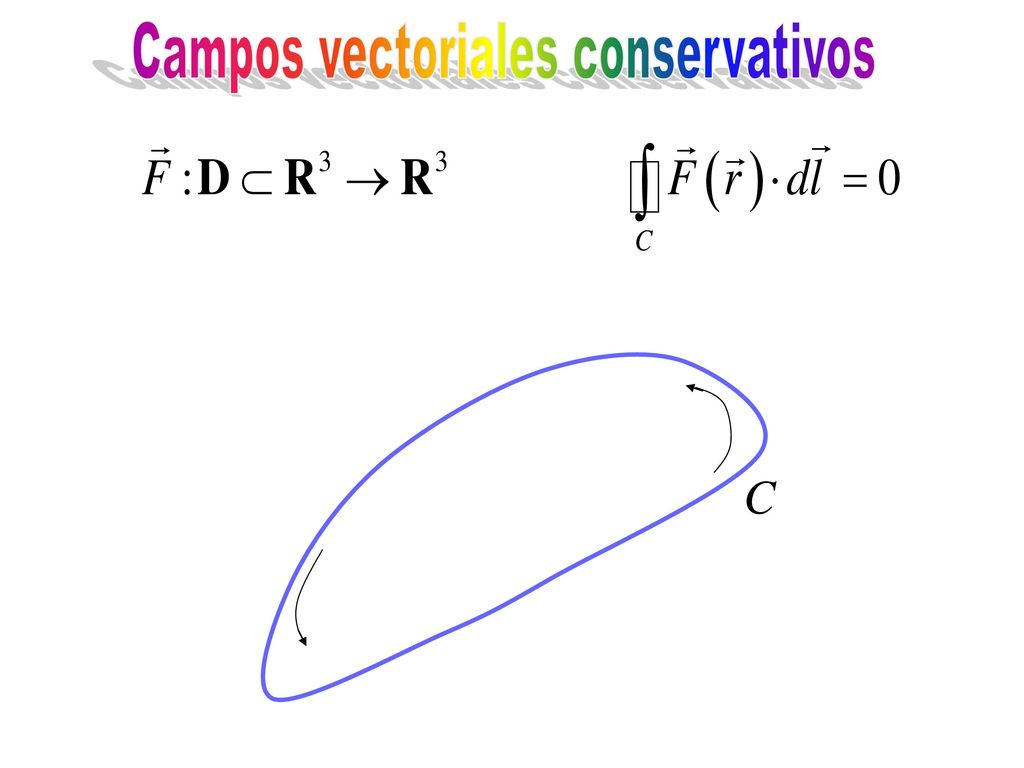

82 Campos vectoriales conservativos

83 Campos vectoriales conservativos

84 Campos vectoriales conservativos

85 Campos vectoriales conservativos

86 Campos vectoriales conservativos

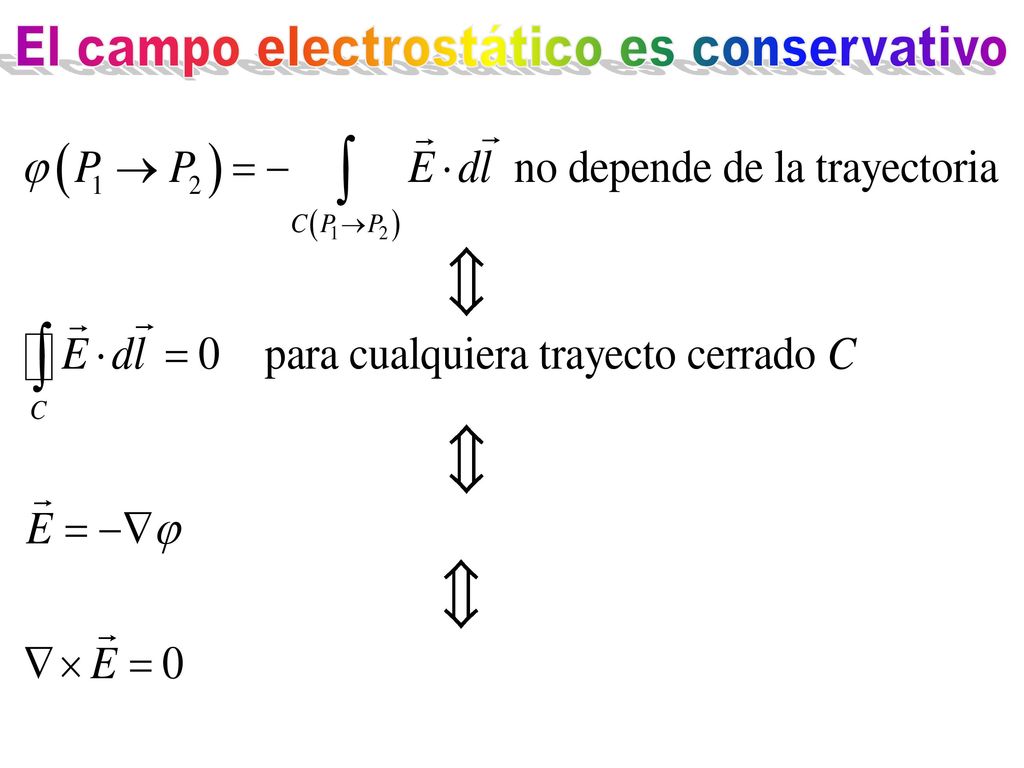

87 El campo electrostático es conservativo

88 El campo electrostático es conservativo

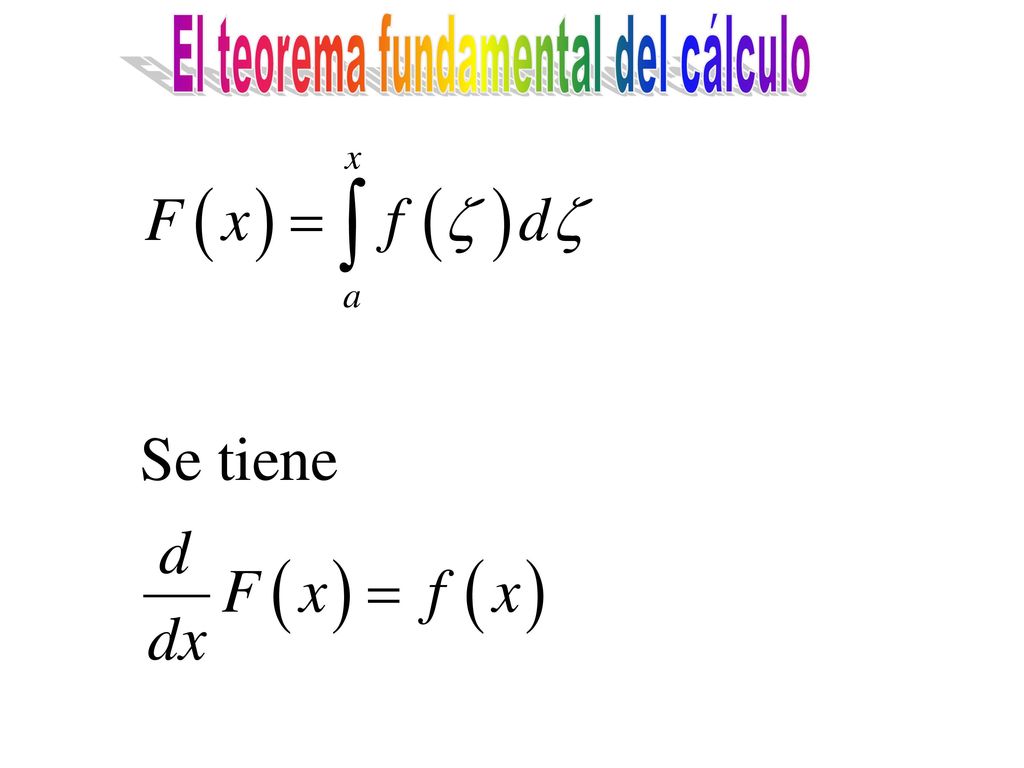

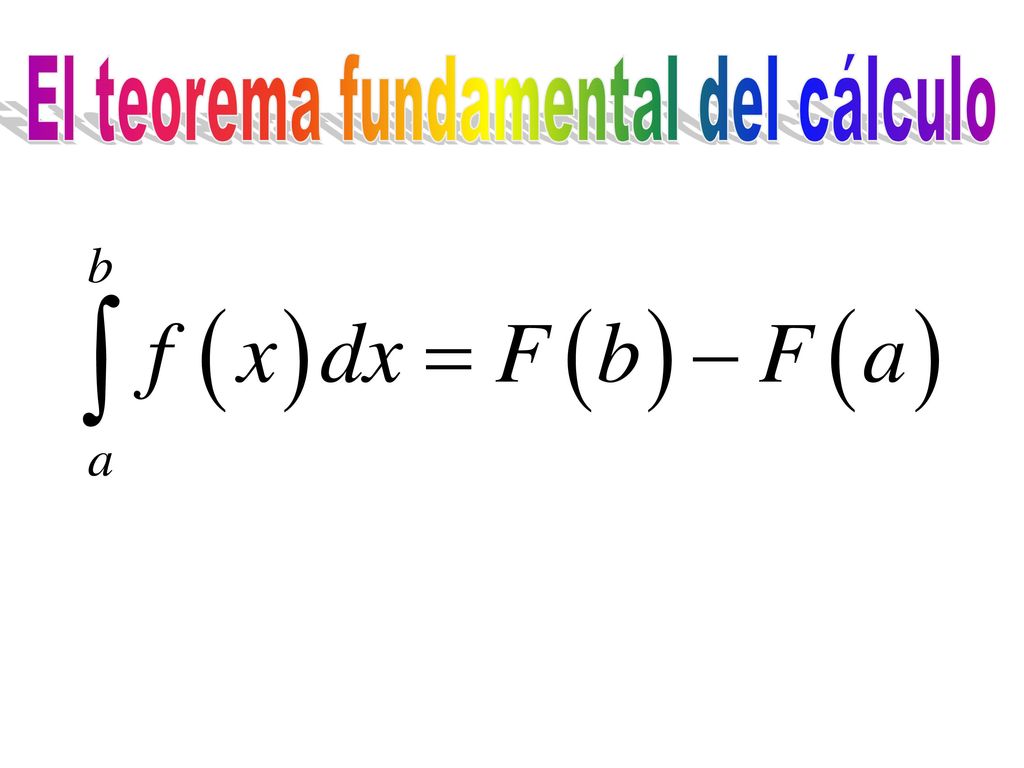

89 El teorema fundamental
del cálculo

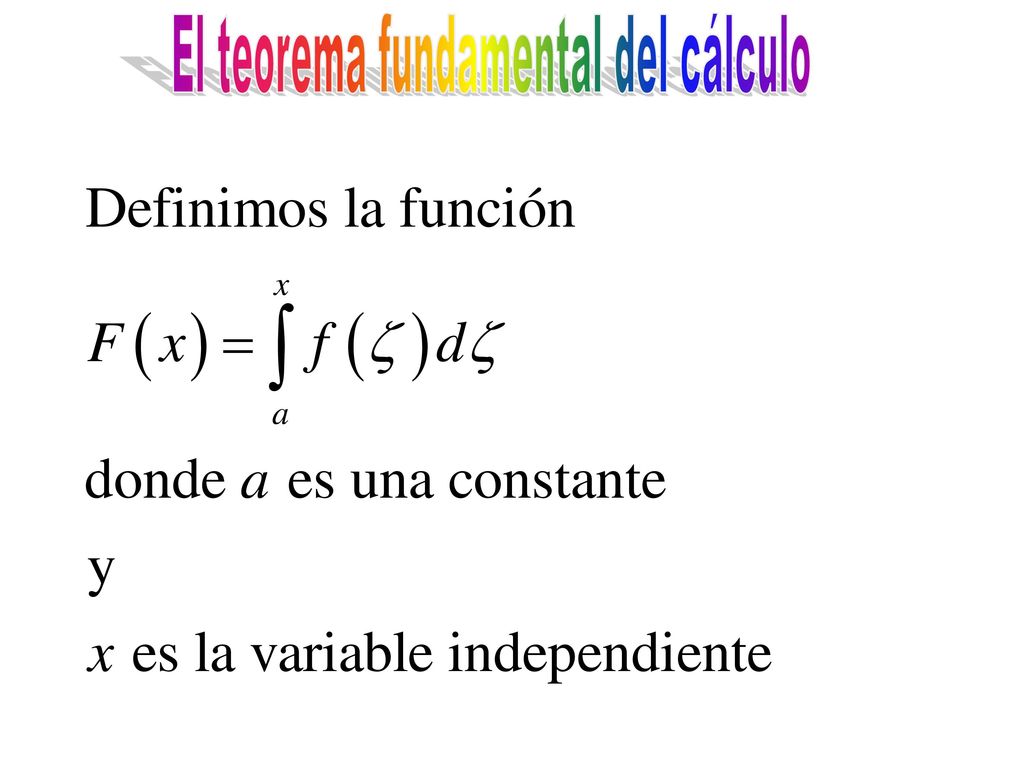

90 El teorema fundamental del cálculo

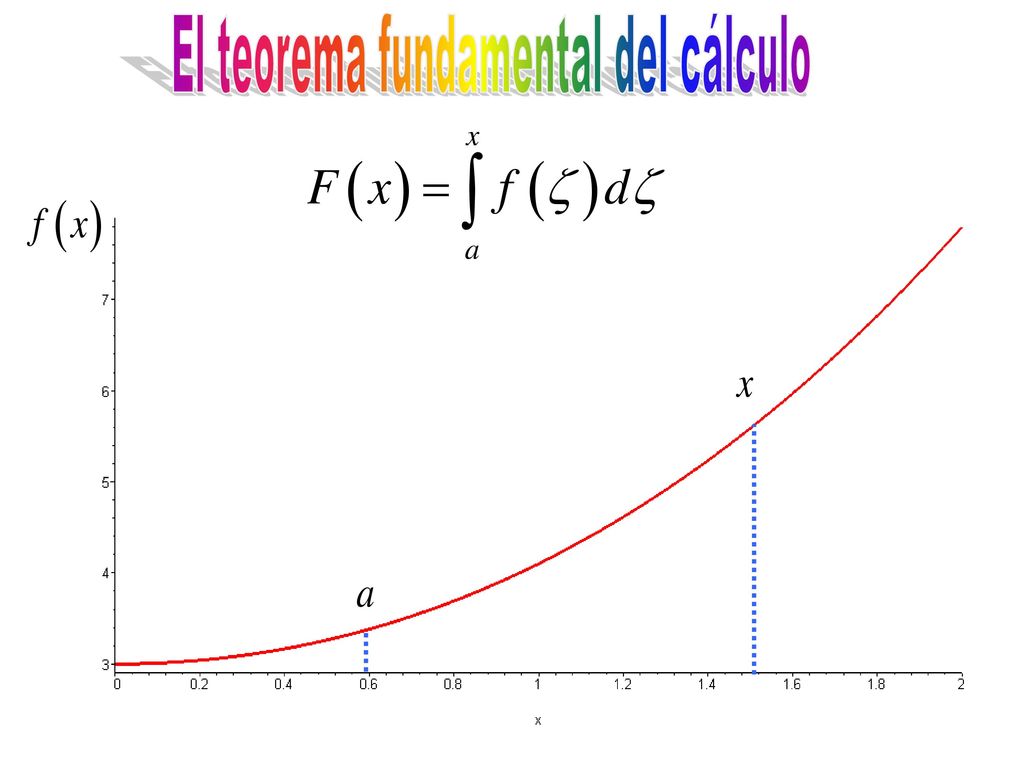

91 El teorema fundamental del cálculo

92 El teorema fundamental del cálculo

93 El teorema fundamental del cálculo

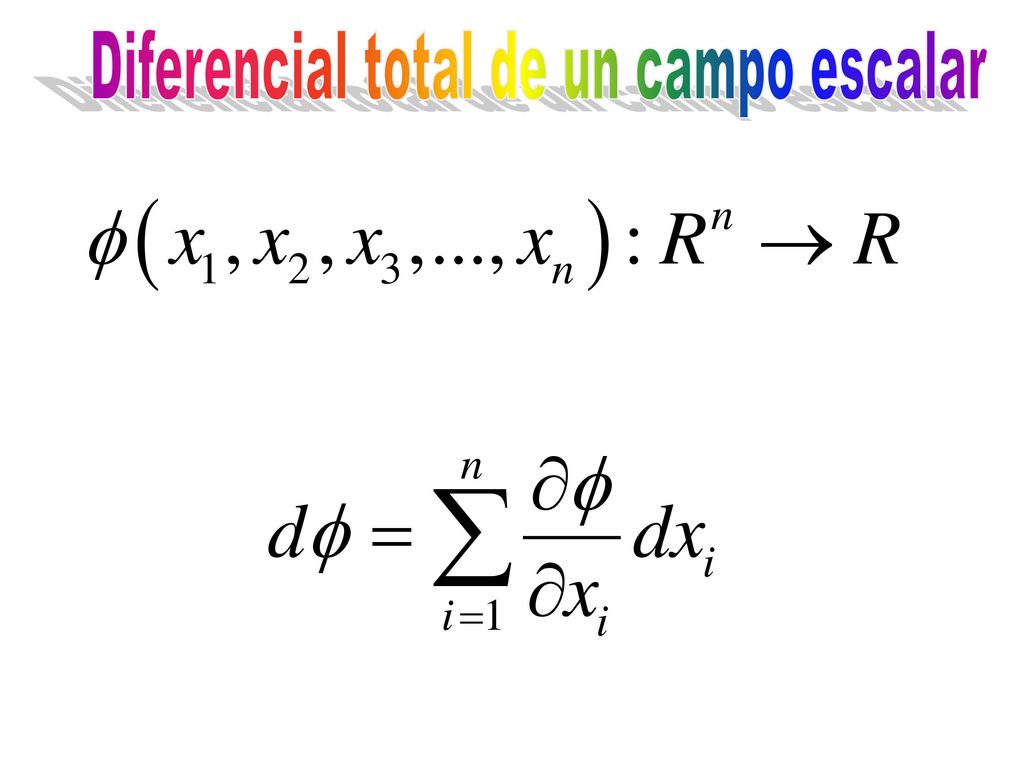

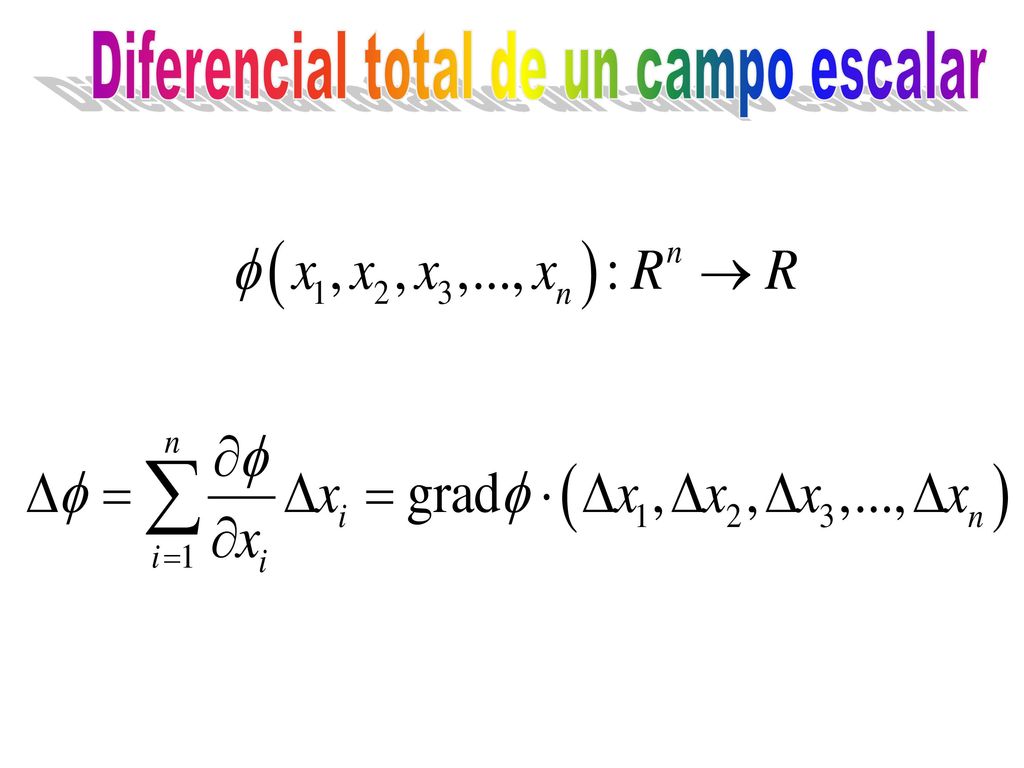

94 Diferencial total de un campo escalar

95 Diferencial total de un campo escalar

96 Campos vectoriales conservativos

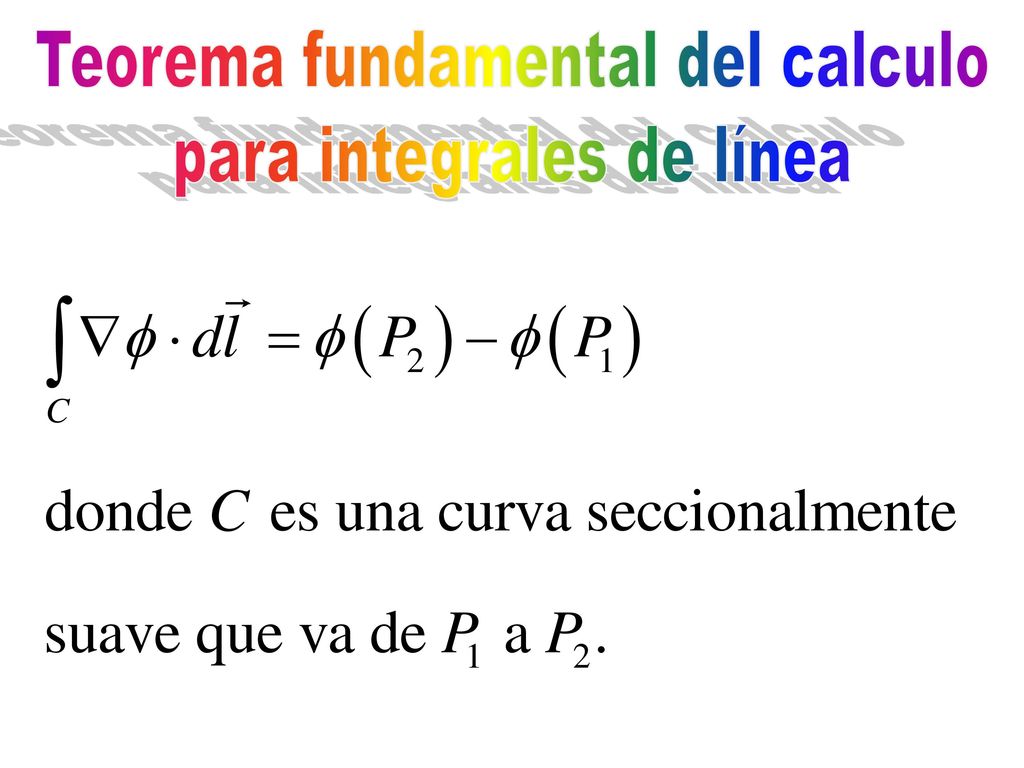

97 Teorema fundamental del calculo para integrales de línea

98 El campo electrostático es conservativo

99 Se debe a la simetría y dirección de la fuerza electrostática

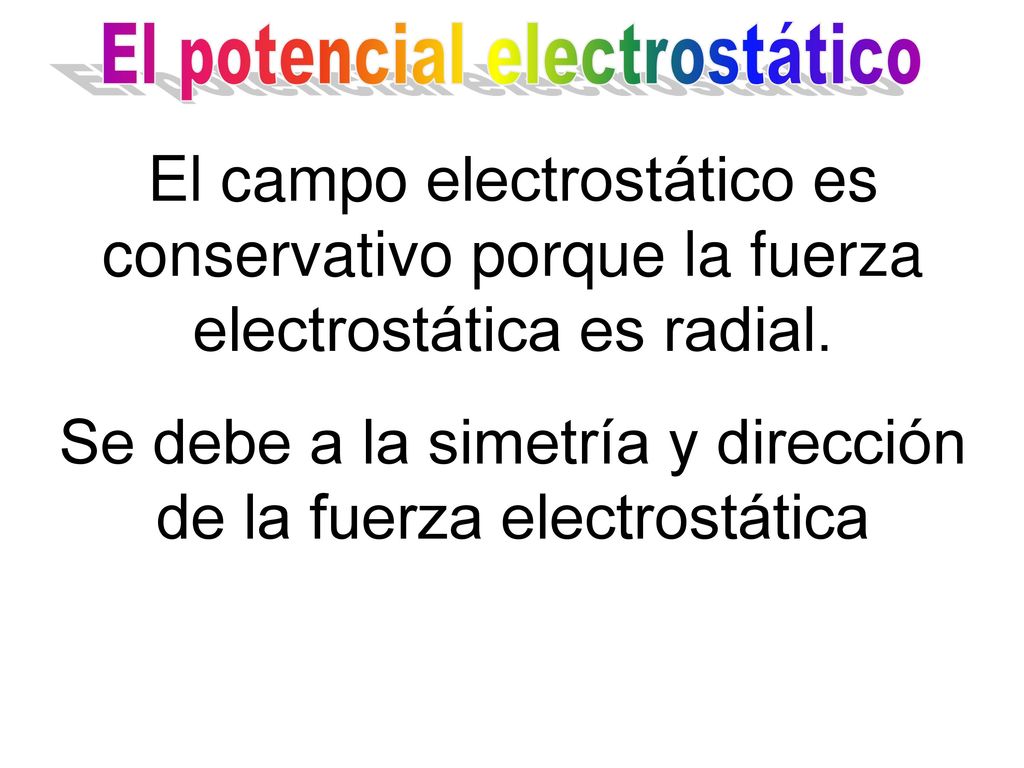

El potencial electrostático El campo electrostático es conservativo porque la fuerza electrostática es radial. Se debe a la simetría y dirección de la fuerza electrostática

100 El potencial electrostático

101 El potencial electrostático

102 El potencial electrostático

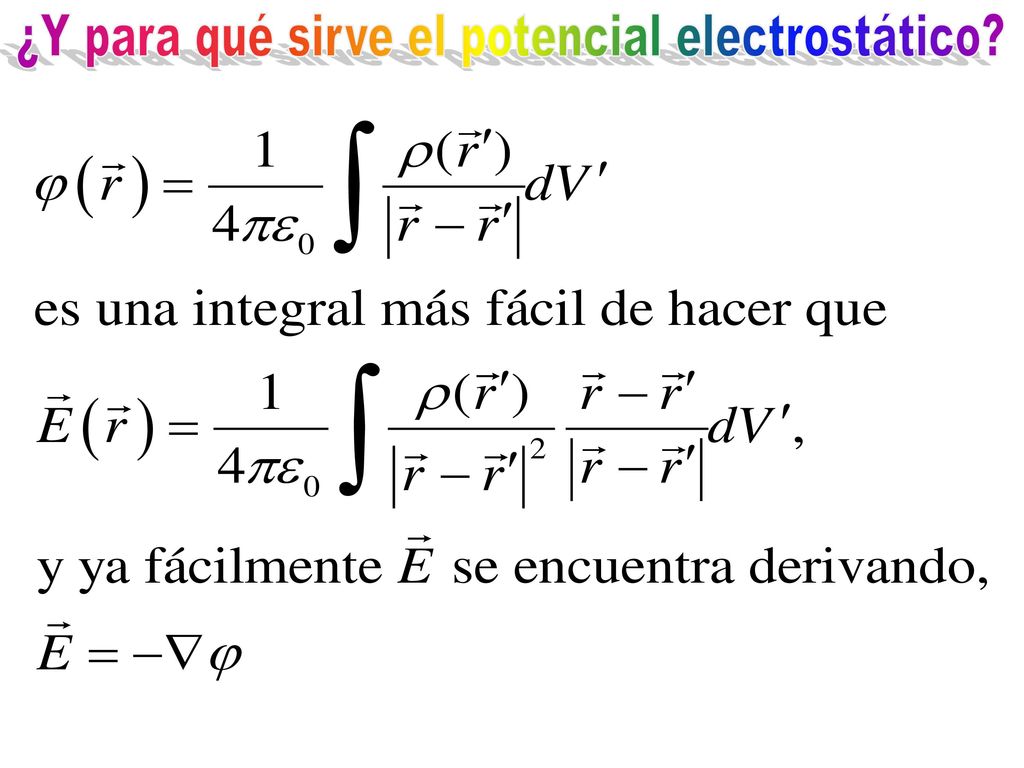

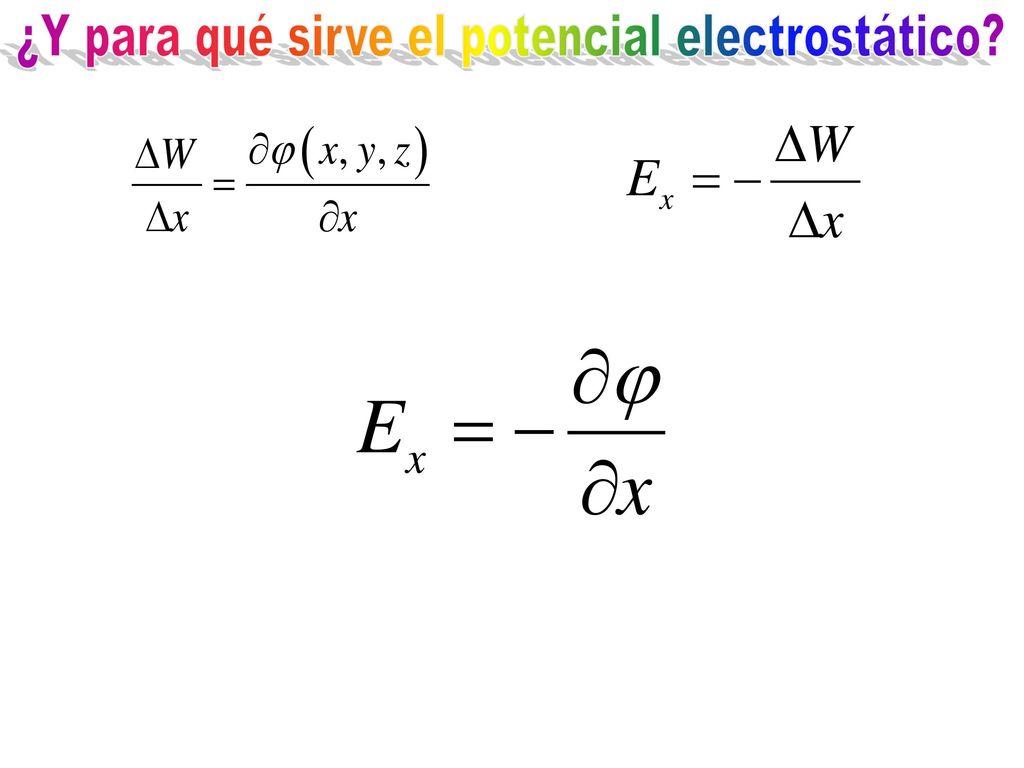

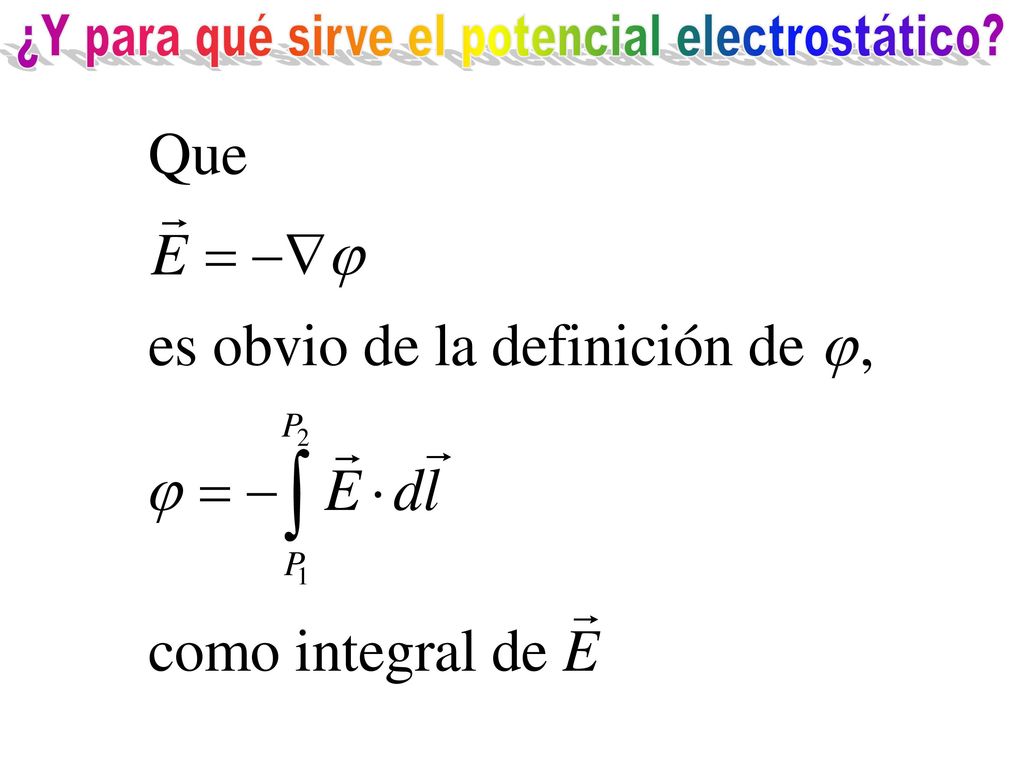

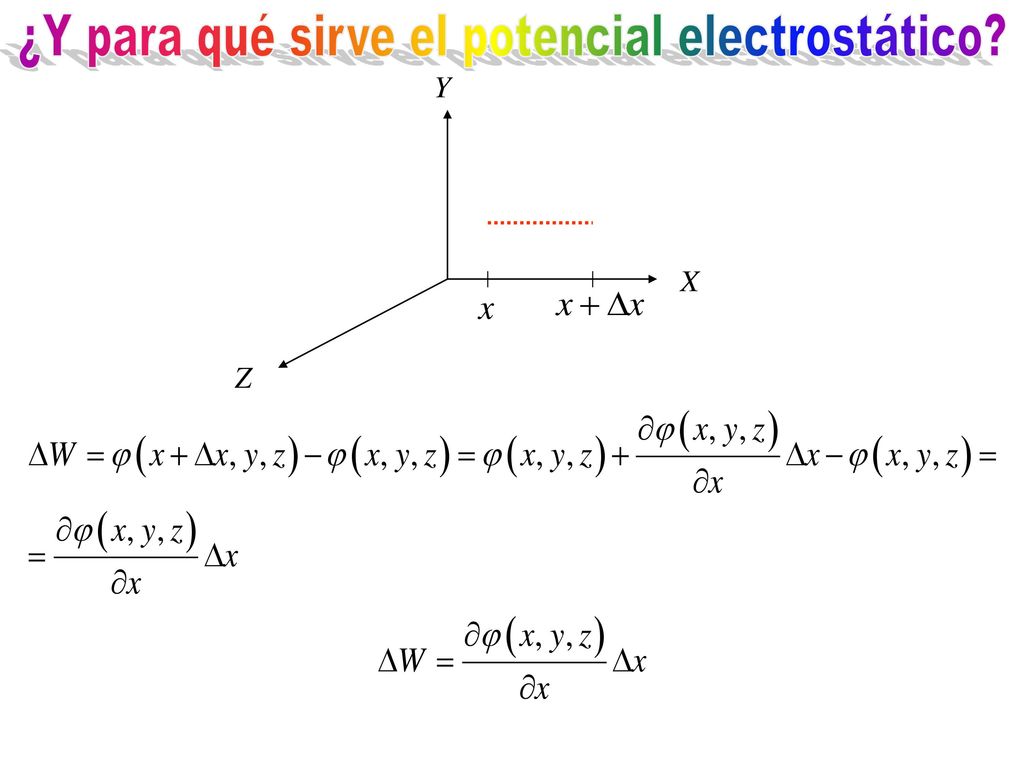

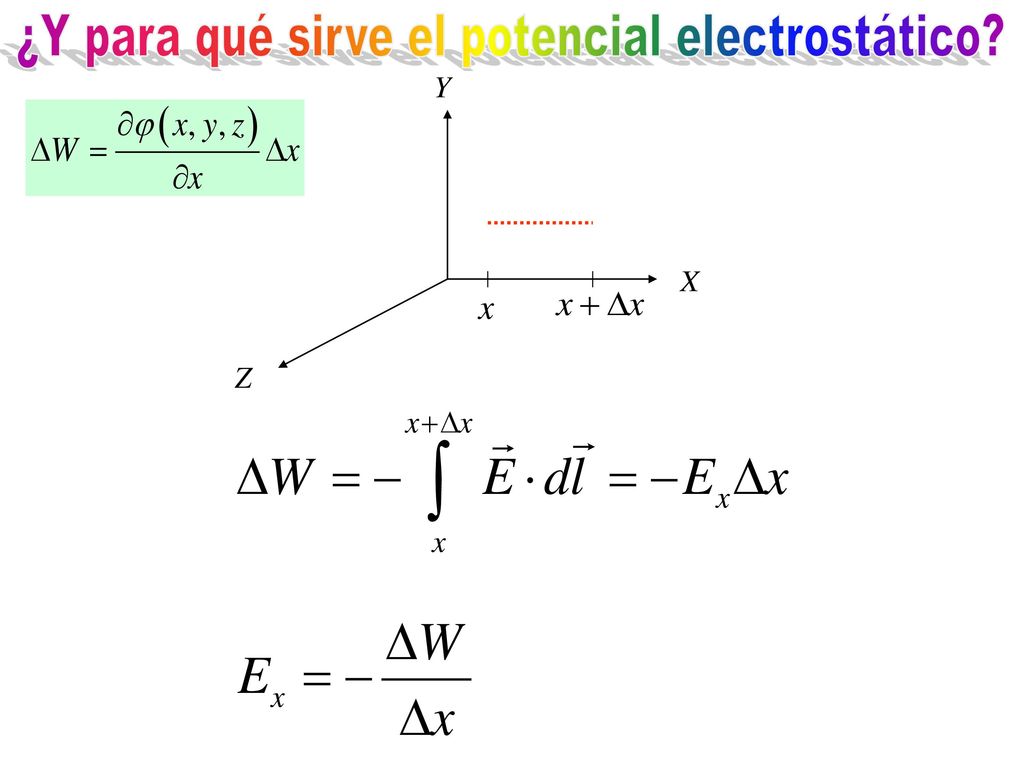

103 ¿Y para qué sirve el potencial electrostático?

104 ¿Y para qué sirve el potencial electrostático?

105 ¿Y para qué sirve el potencial electrostático?

106 ¿Y para qué sirve el potencial electrostático?

107 ¿Y para qué sirve el potencial electrostático?

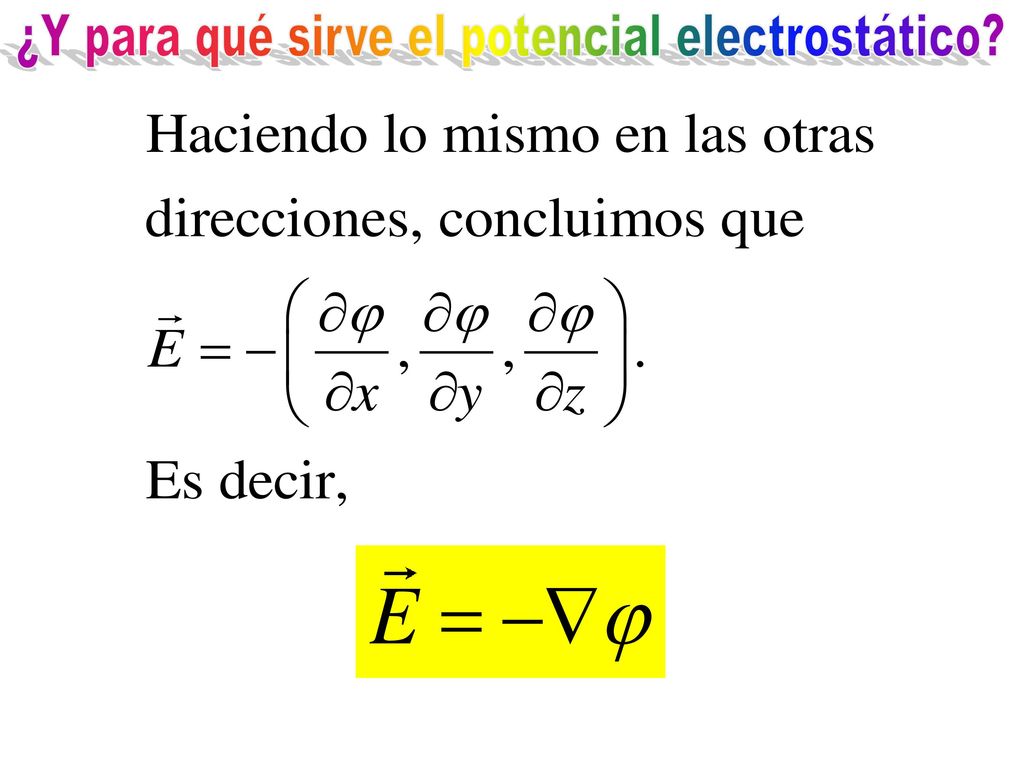

108 ¿Y para qué sirve el potencial electrostático?

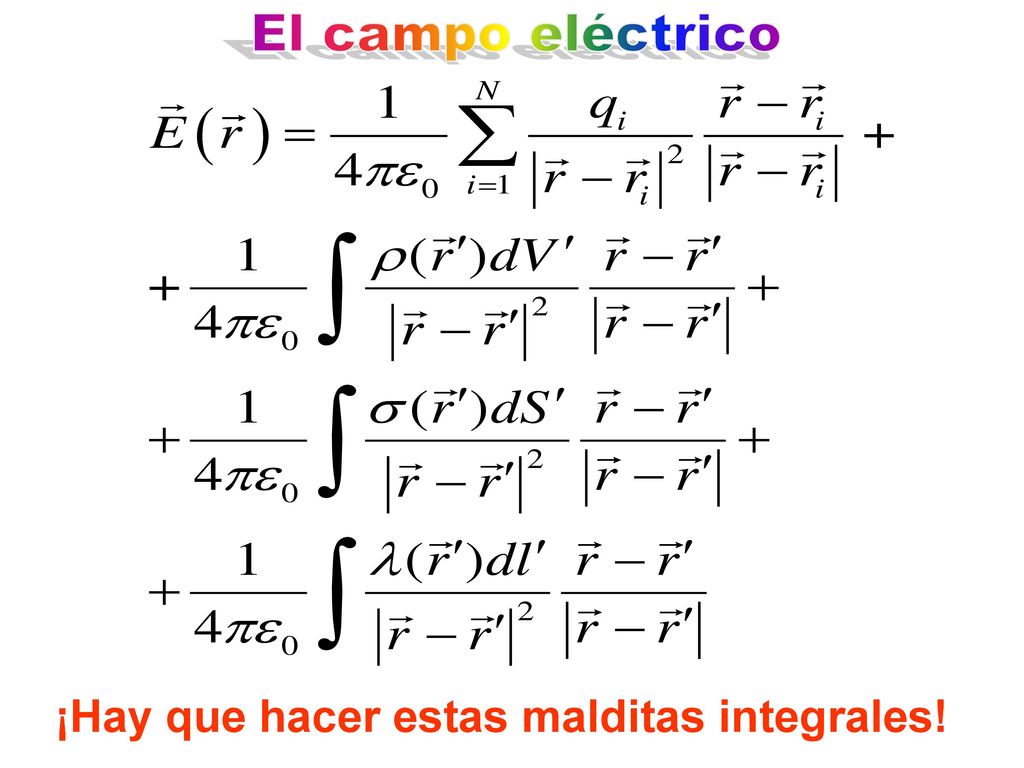

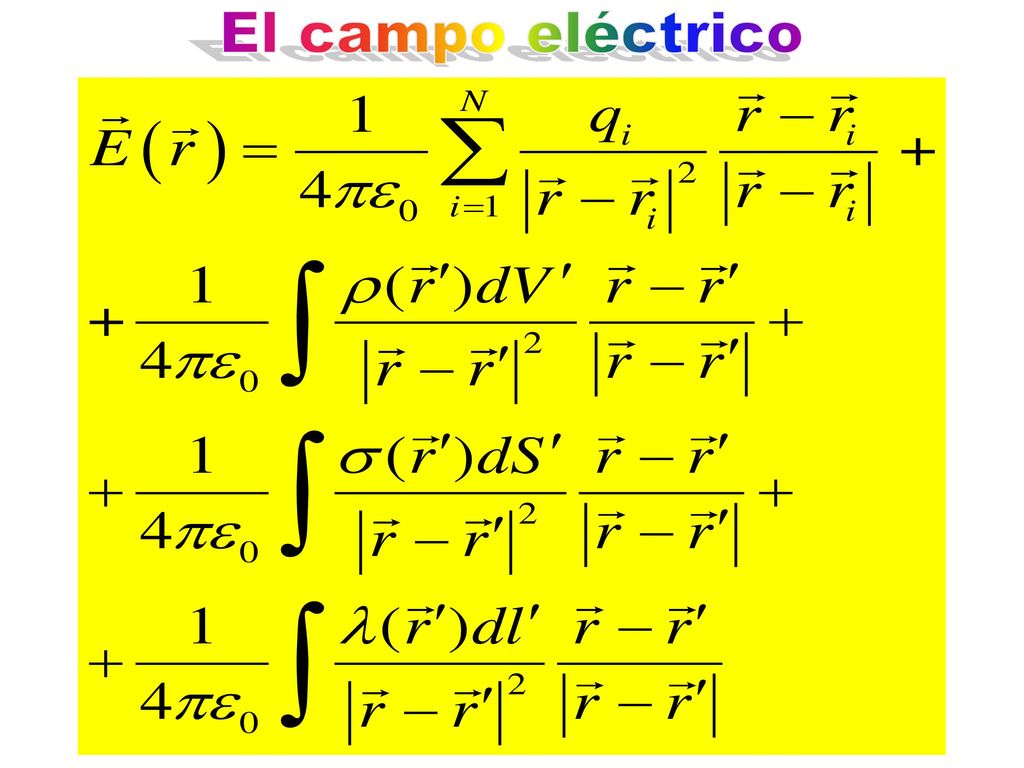

109 El campo eléctrico ¡Hay que hacer estas malditas integrales!

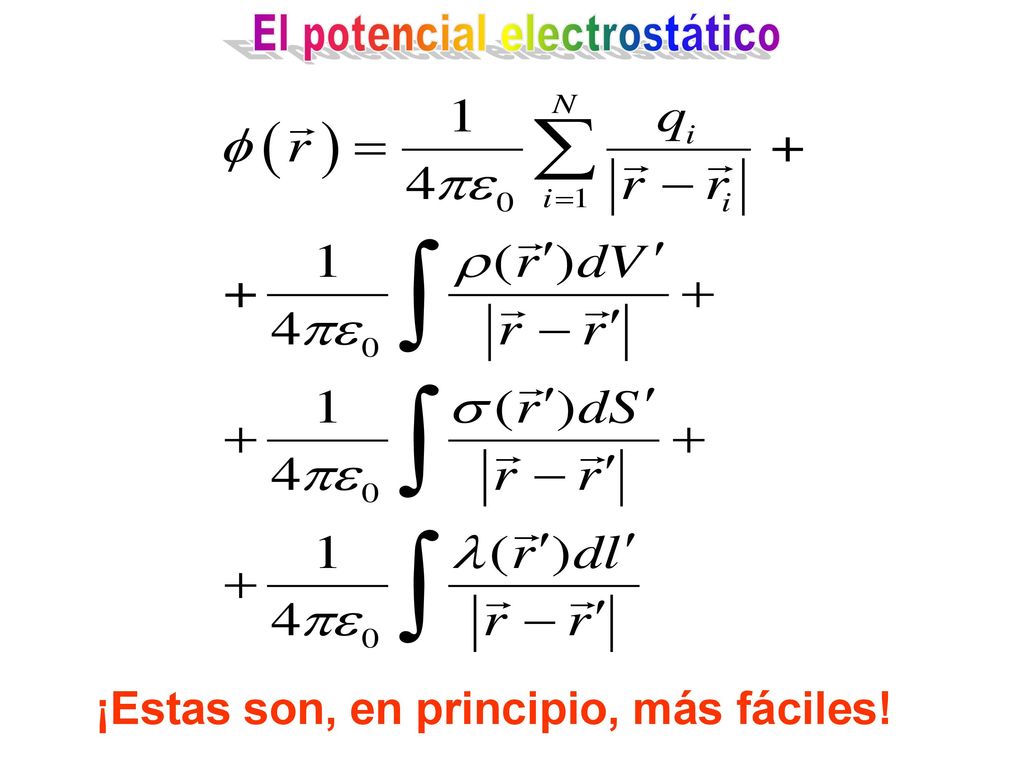

110 El potencial electrostático
¡Estas son, en principio, más fáciles!

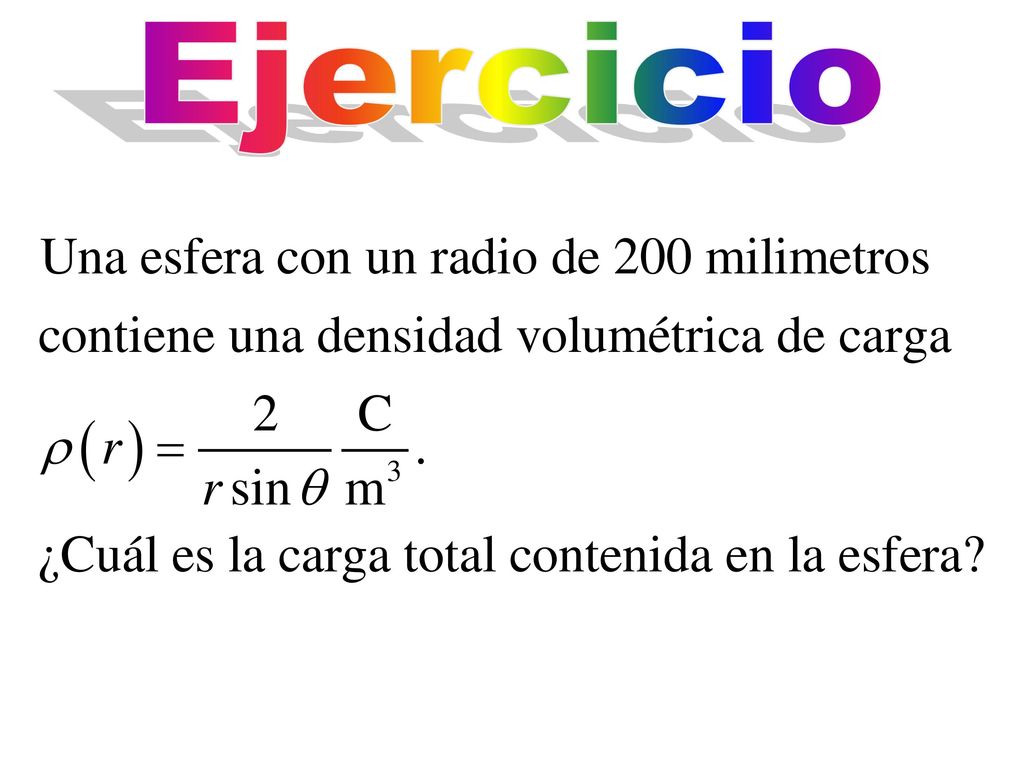

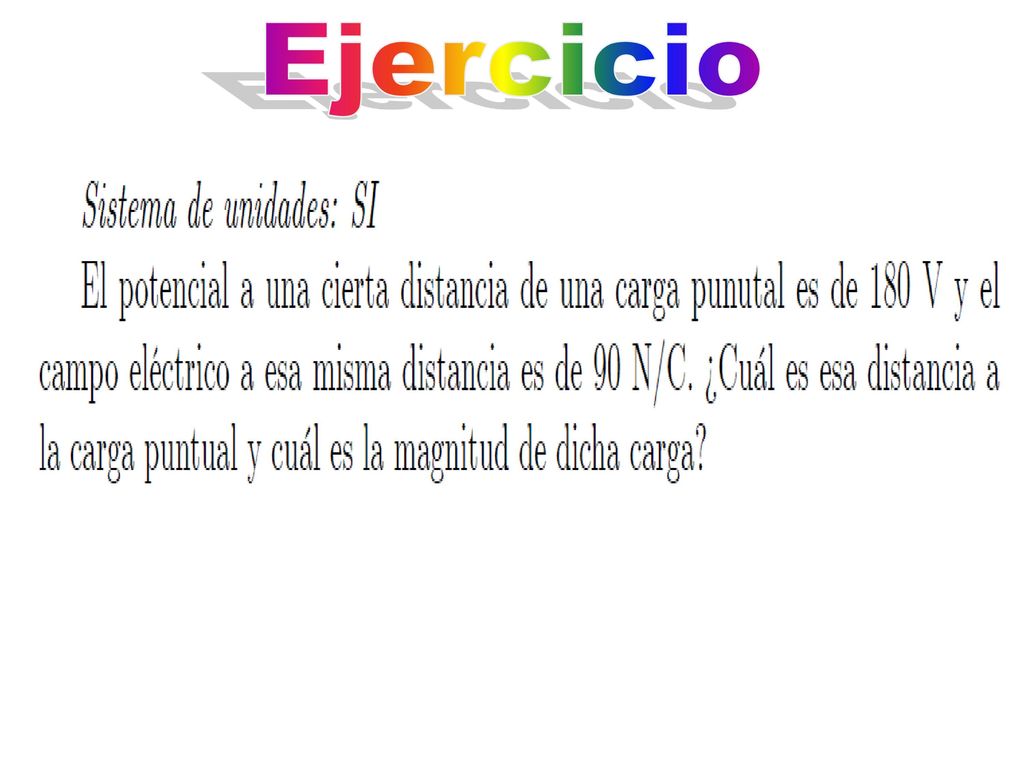

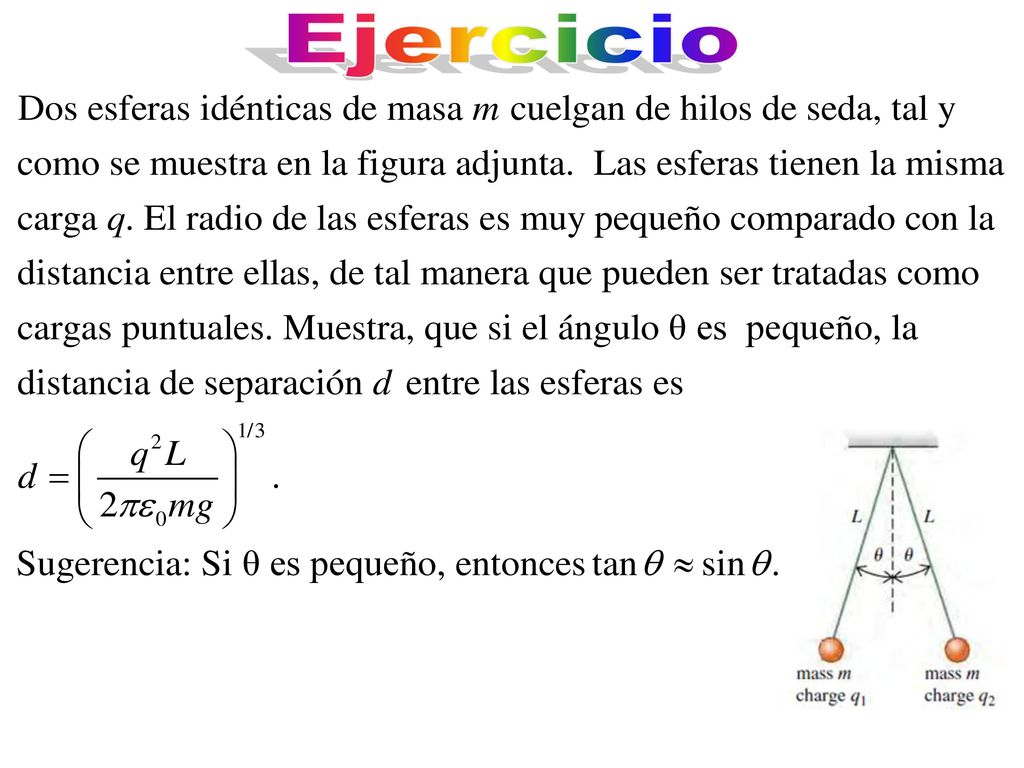

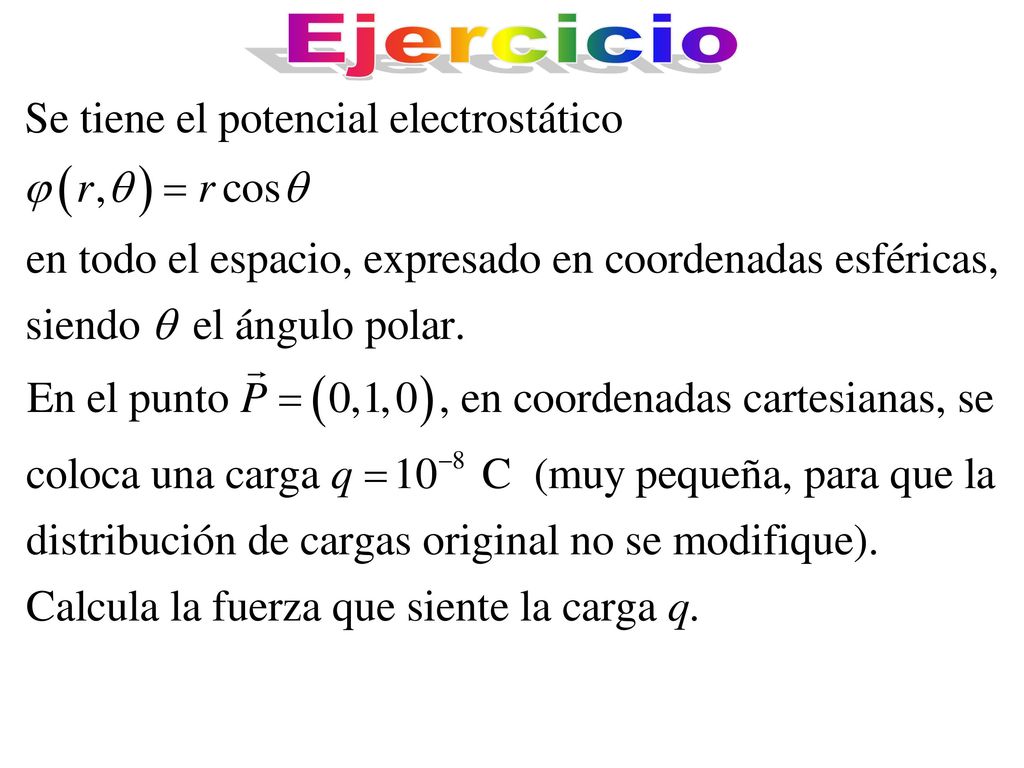

111 Ejercicio

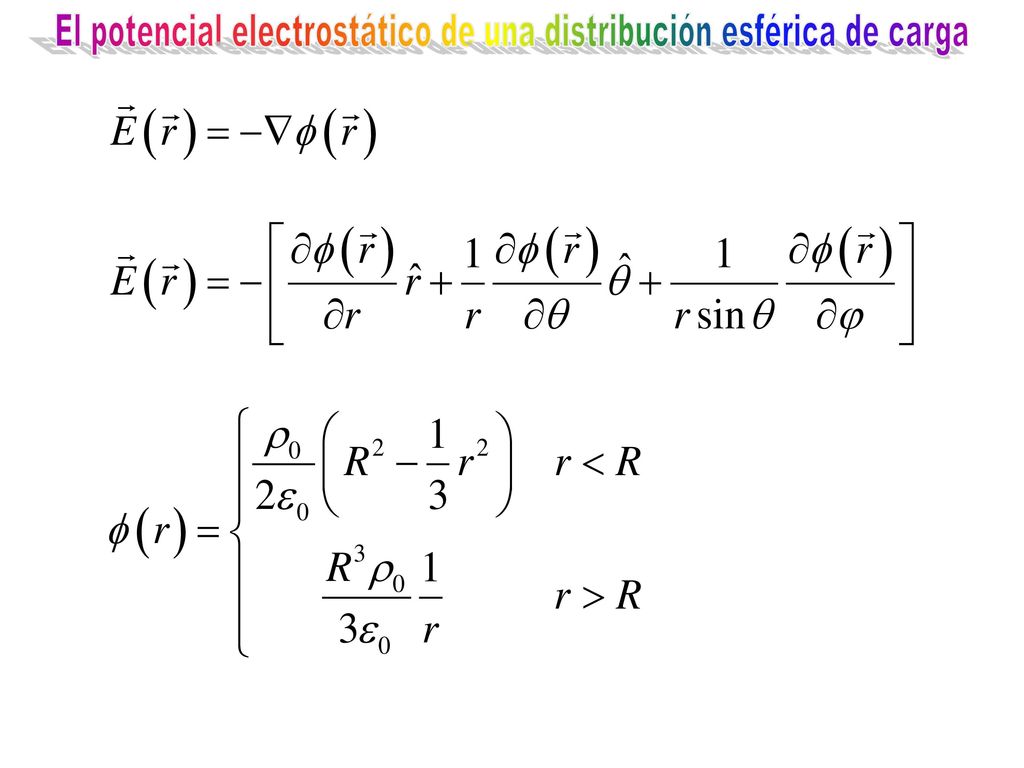

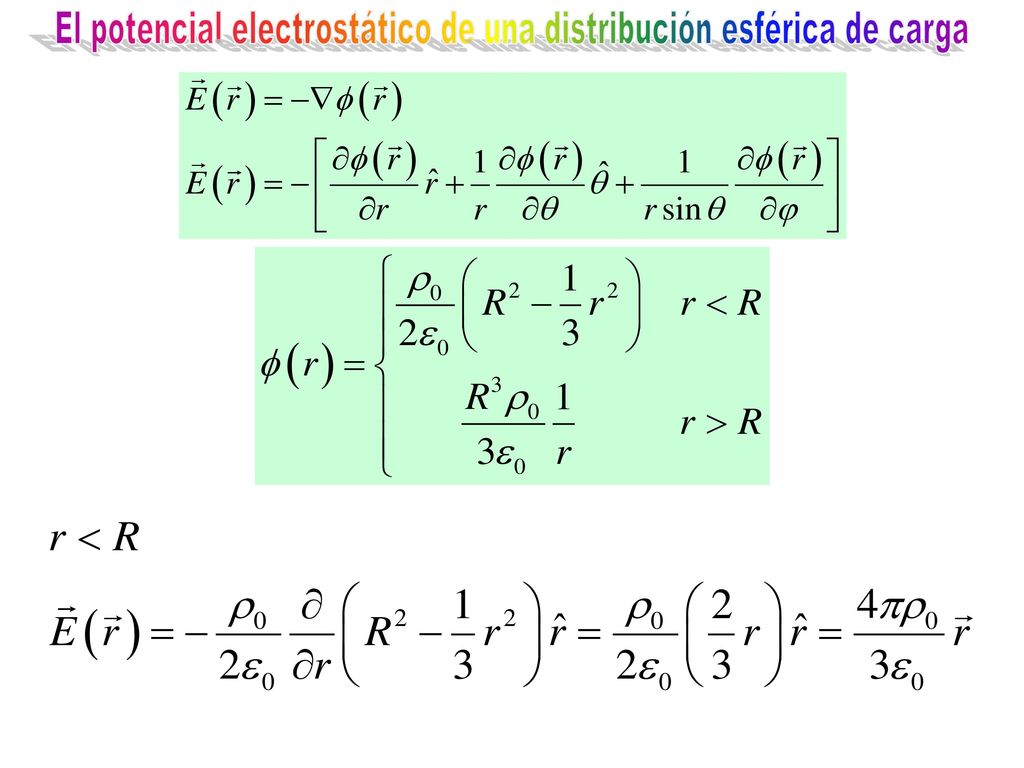

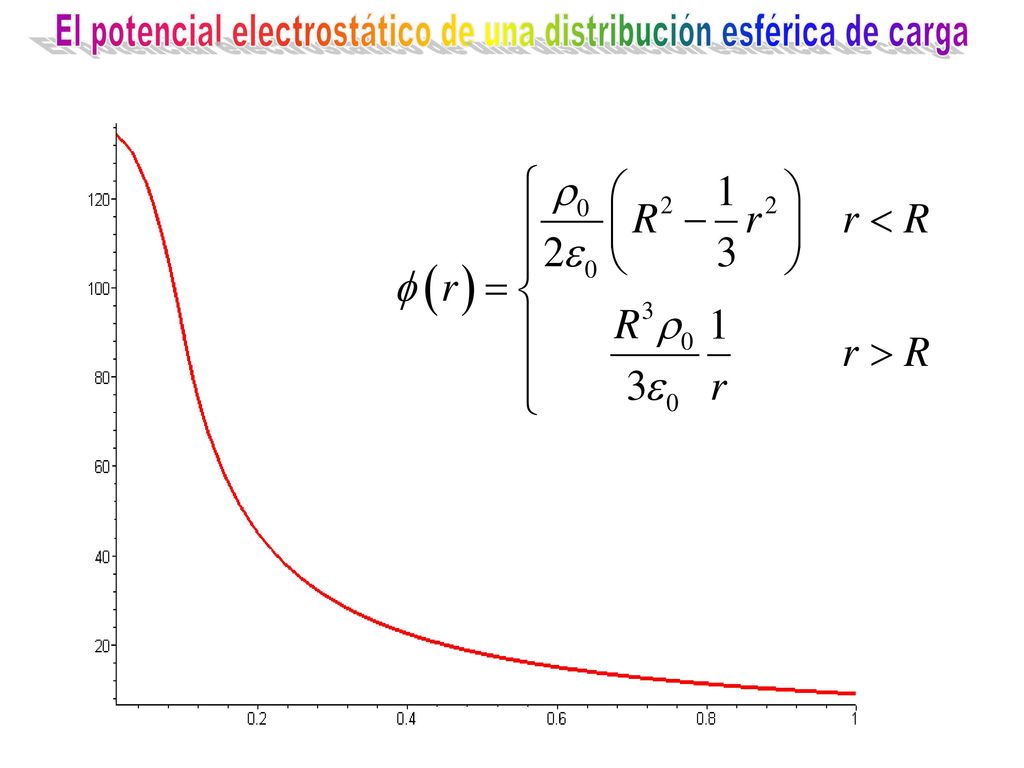

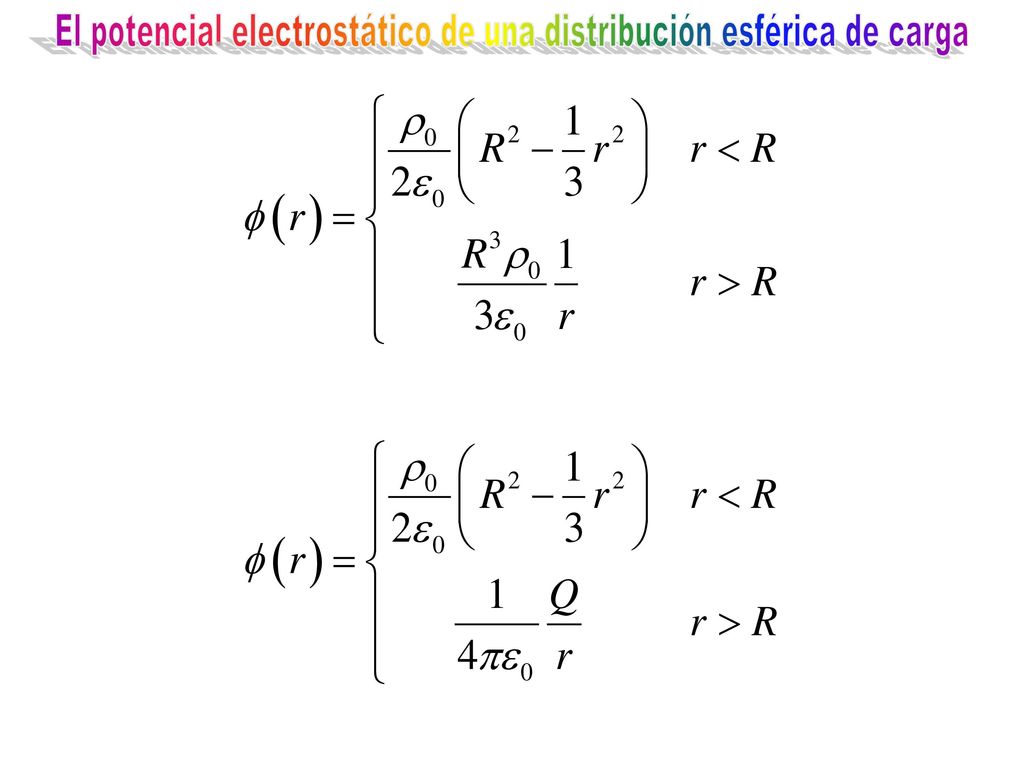

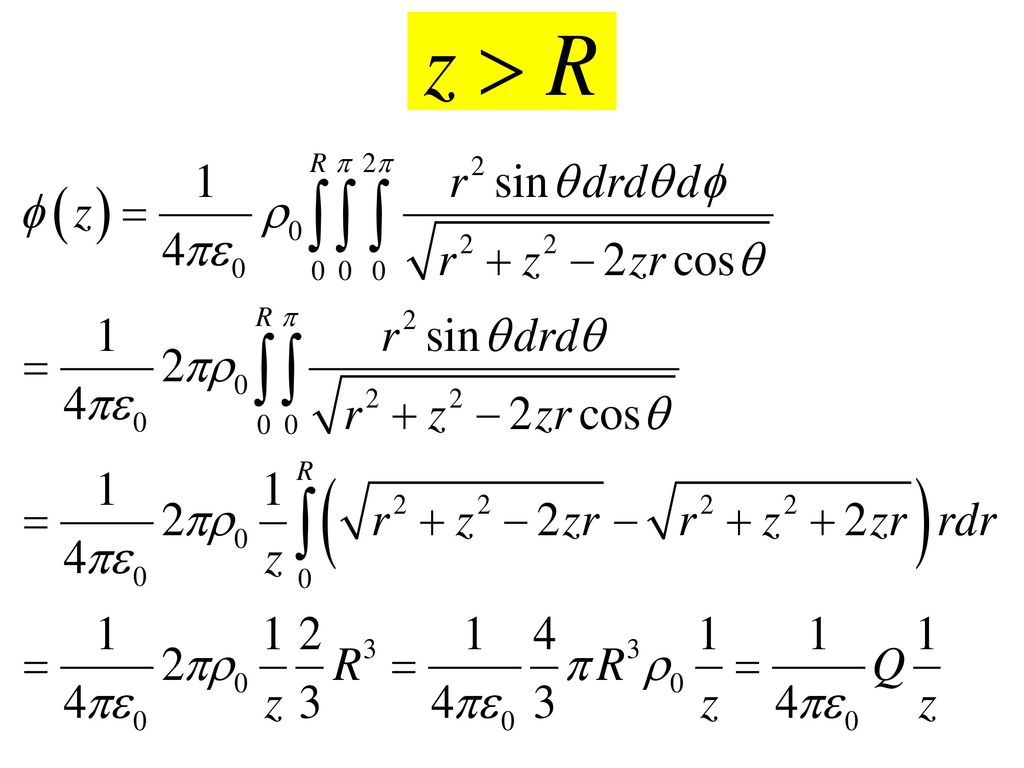

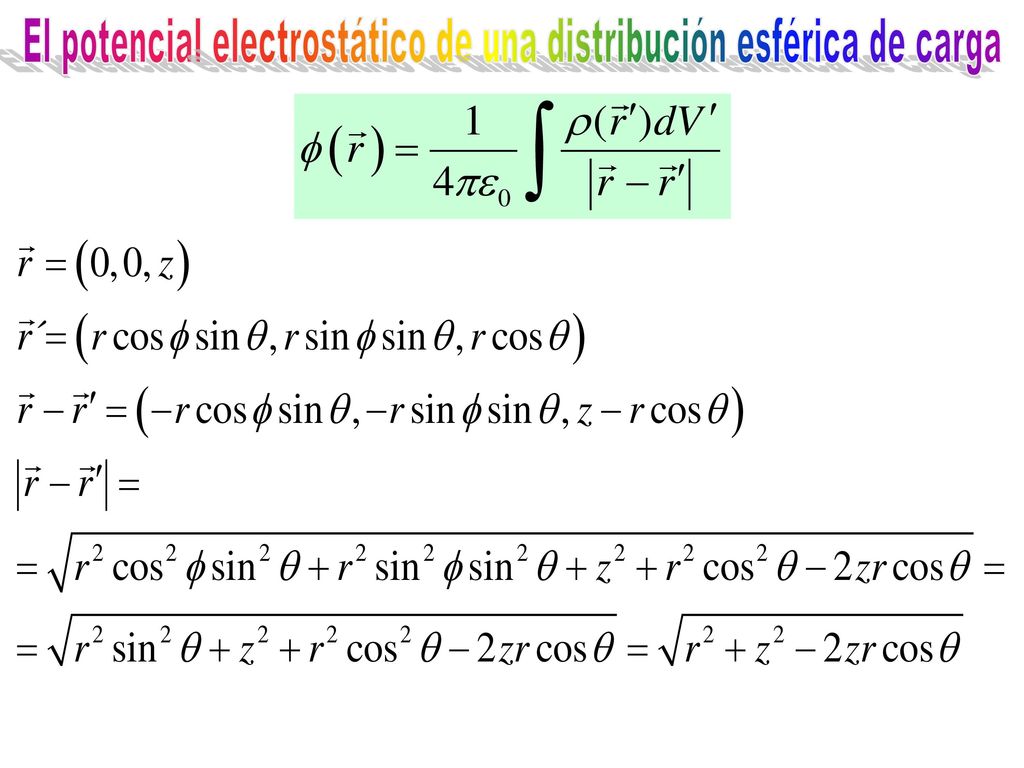

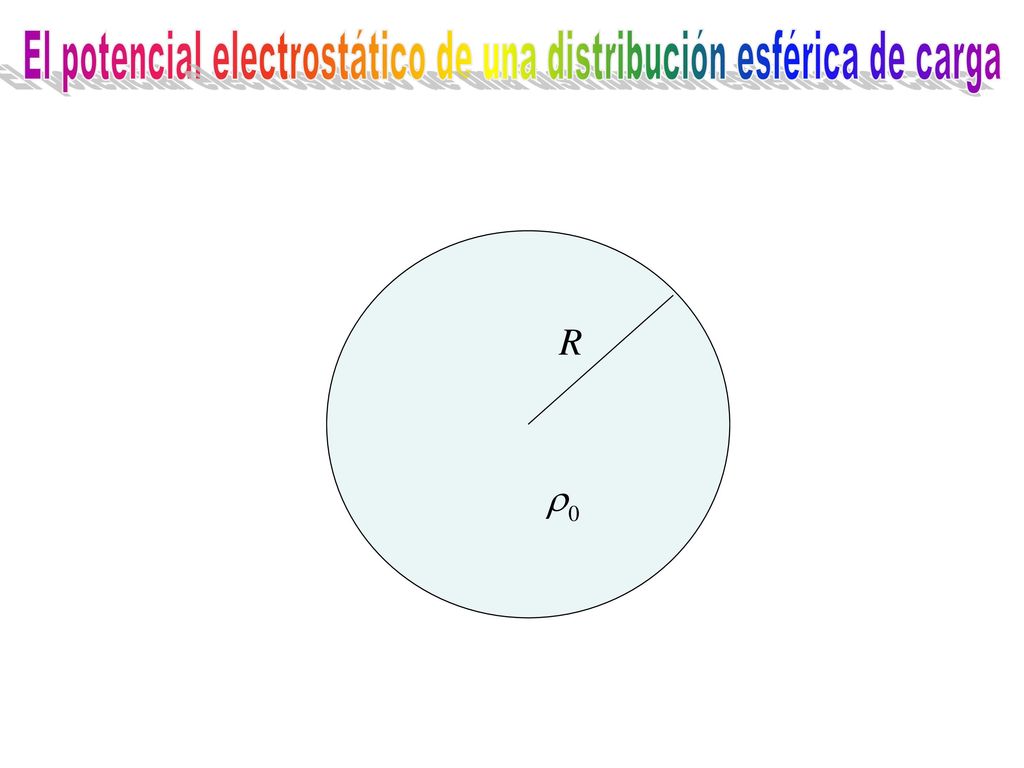

112 El potencial electrostático de una distribución esférica de carga

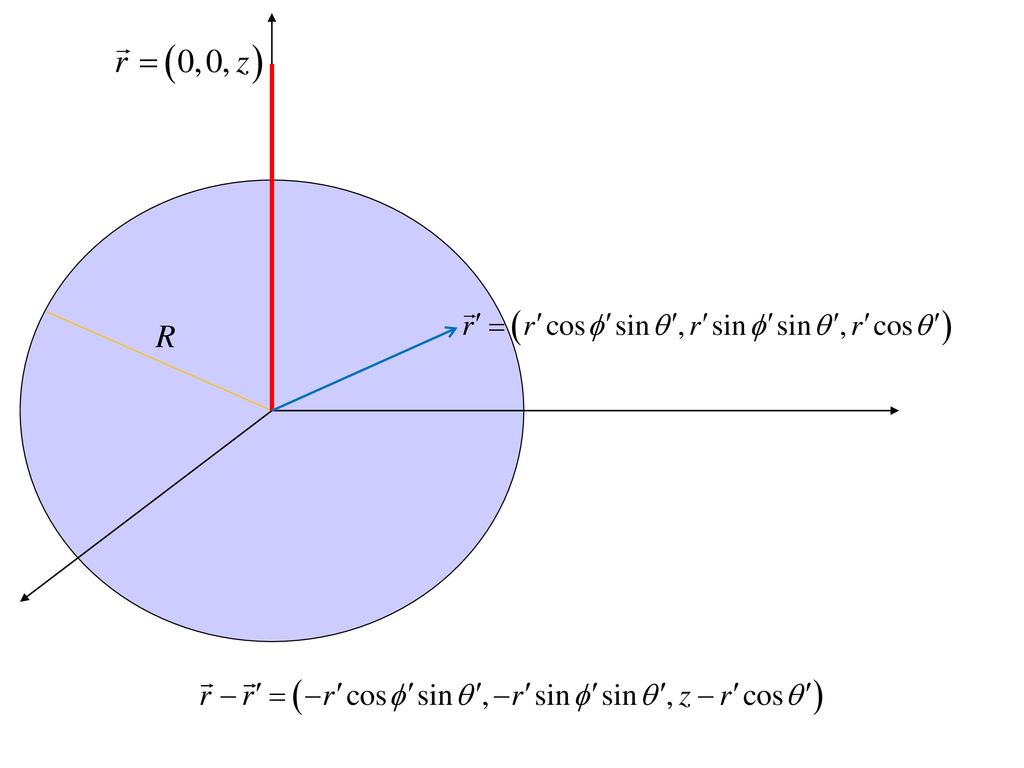

113

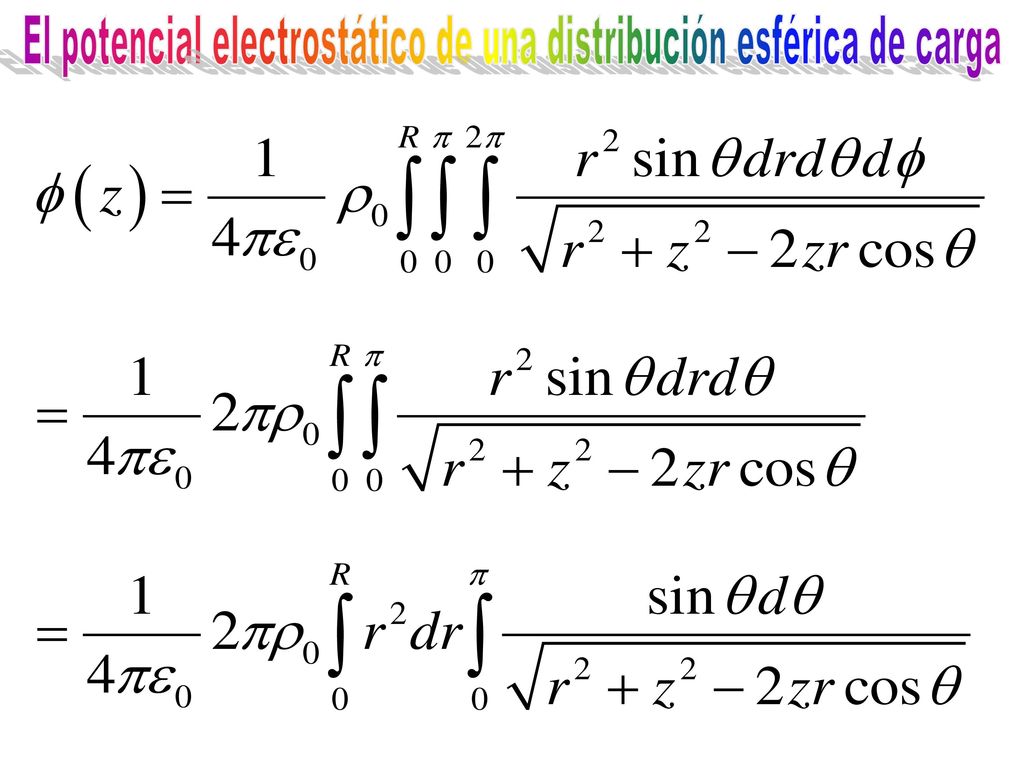

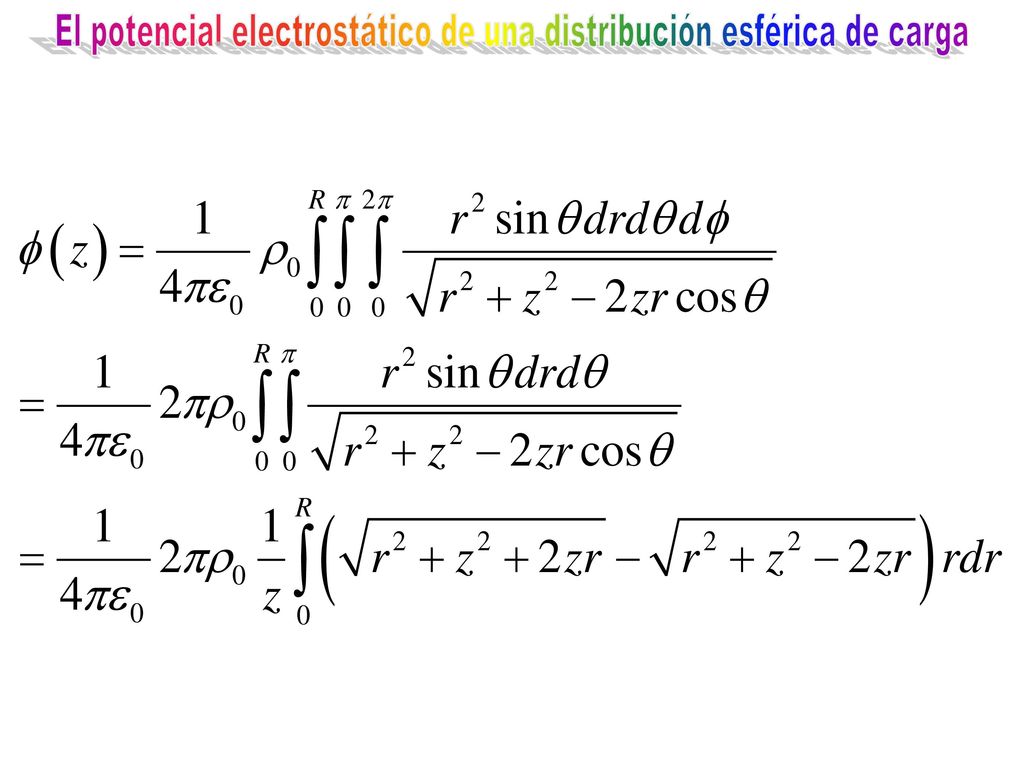

114 El potencial electrostático de una distribución esférica de carga

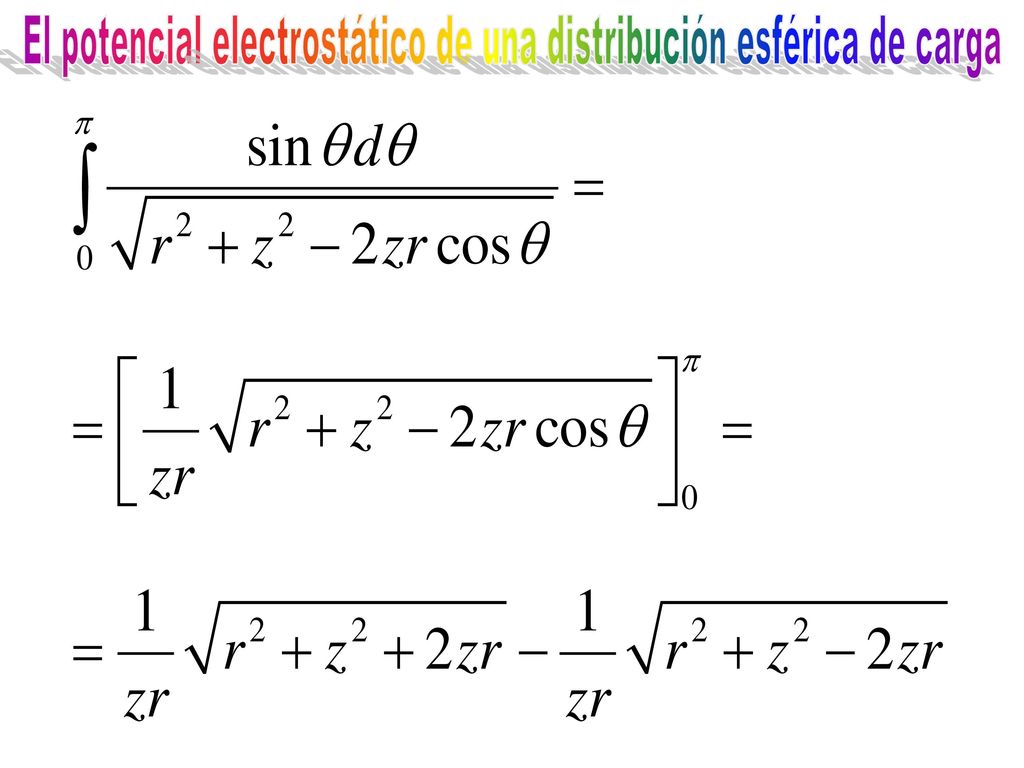

115 El potencial electrostático de una distribución esférica de carga

116 El potencial electrostático de una distribución esférica de carga

117 El potencial electrostático de una distribución esférica de carga

118

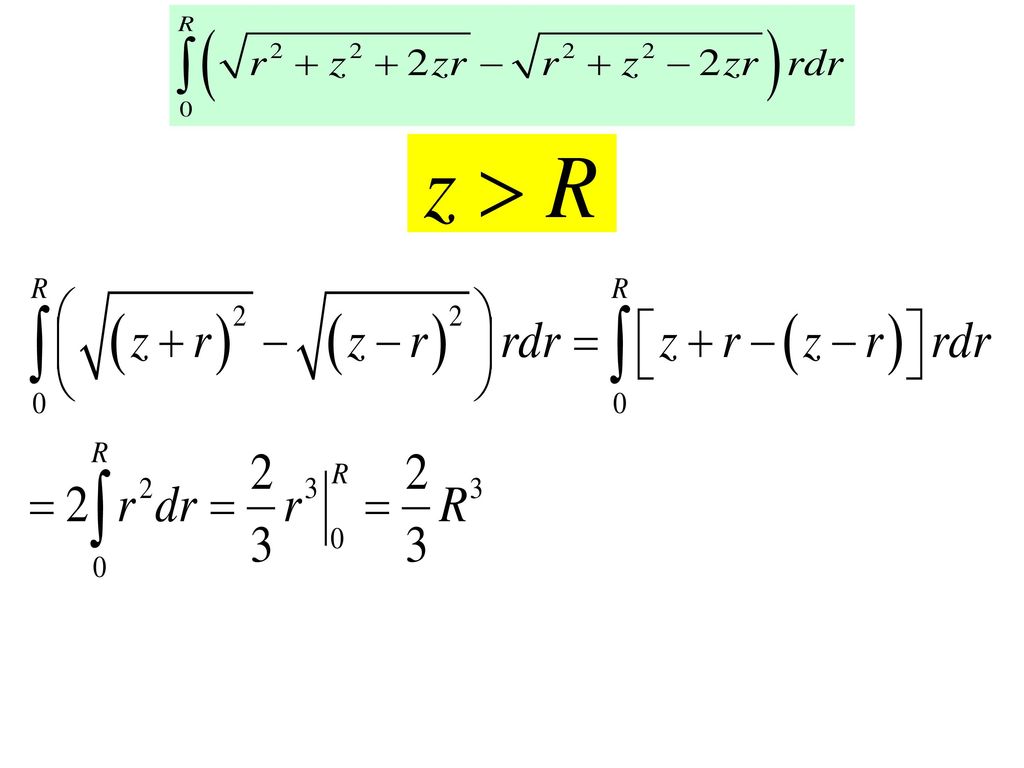

119

120

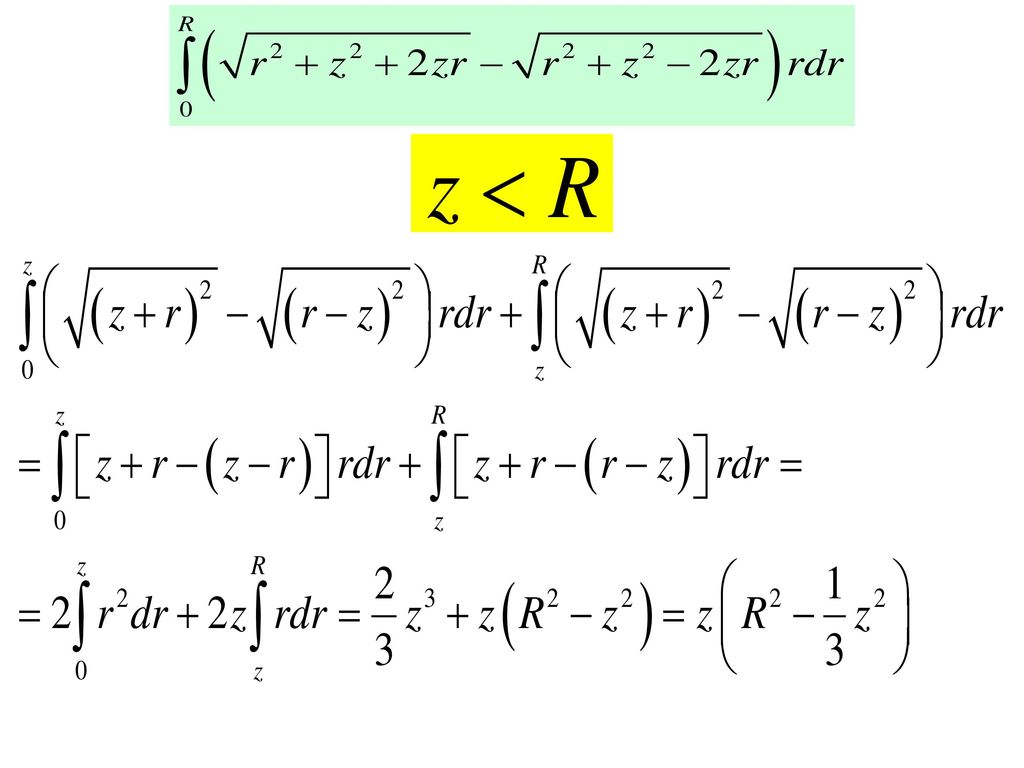

121

122 El potencial electrostático de una distribución esférica de carga

123 El potencial electrostático de una distribución esférica de carga

124 El potencial electrostático de una distribución esférica de carga

125 El potencial electrostático de una distribución esférica de carga

126 El potencial electrostático de una distribución esférica de carga

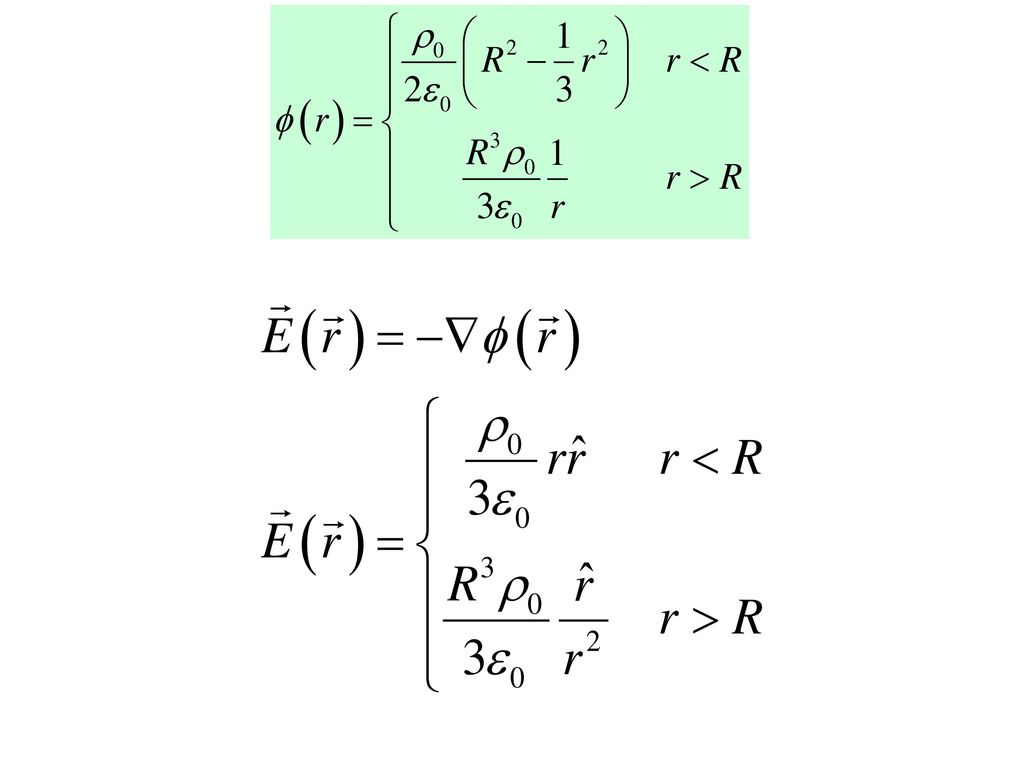

127

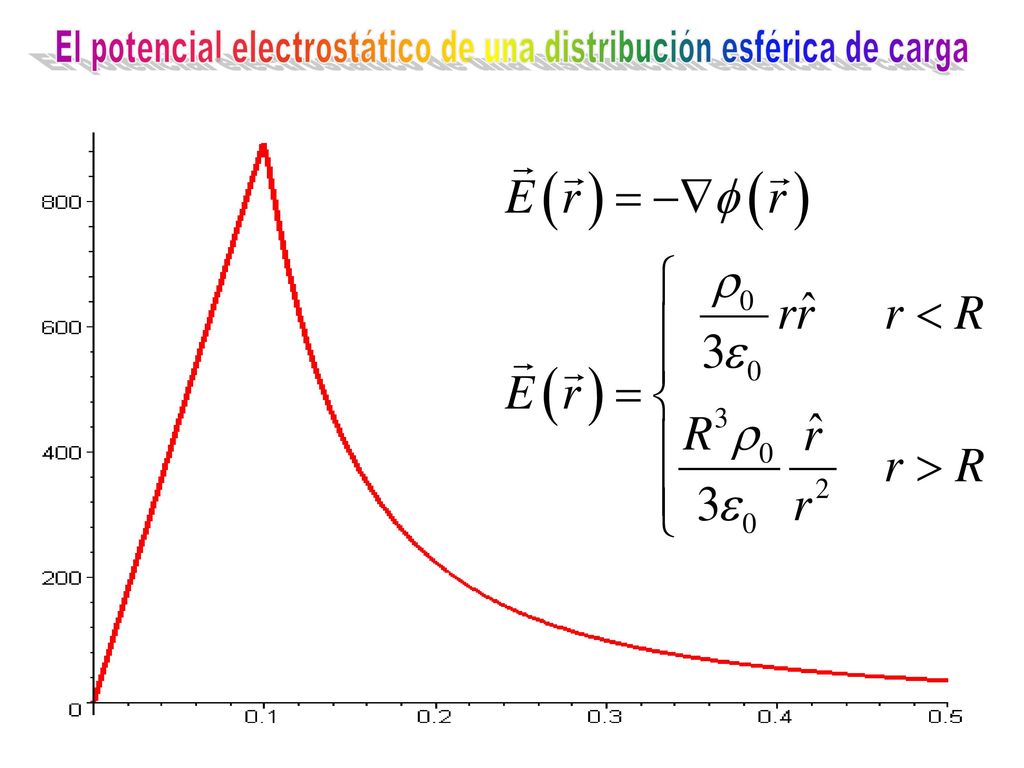

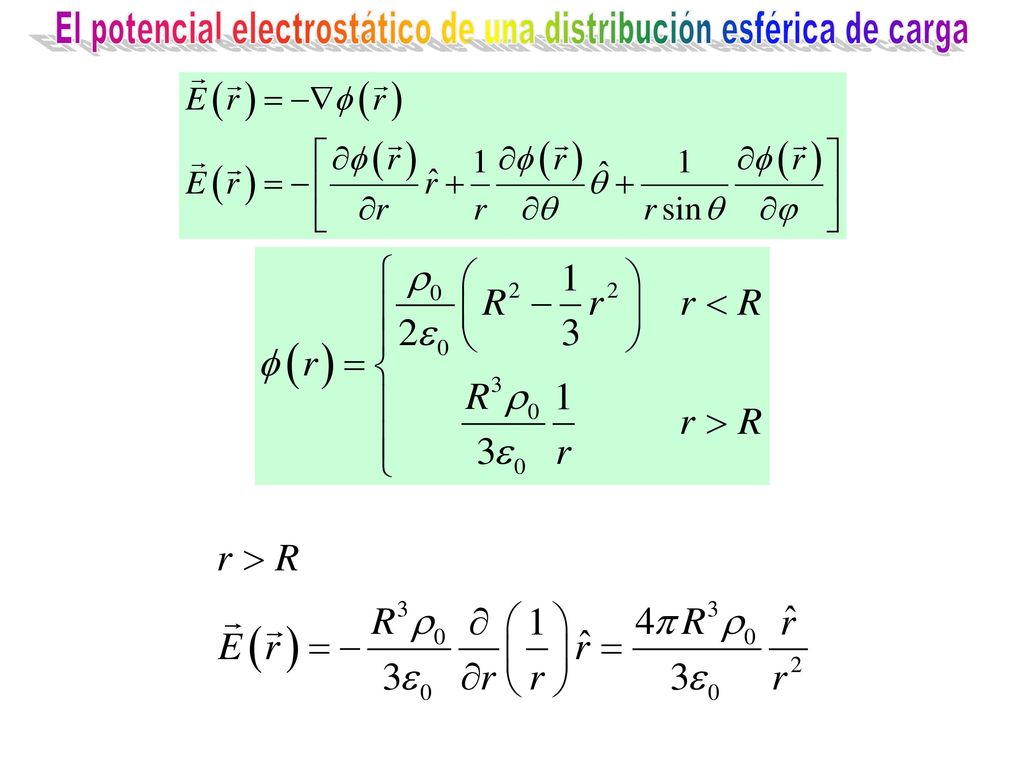

128 El potencial electrostático de una distribución esférica de carga

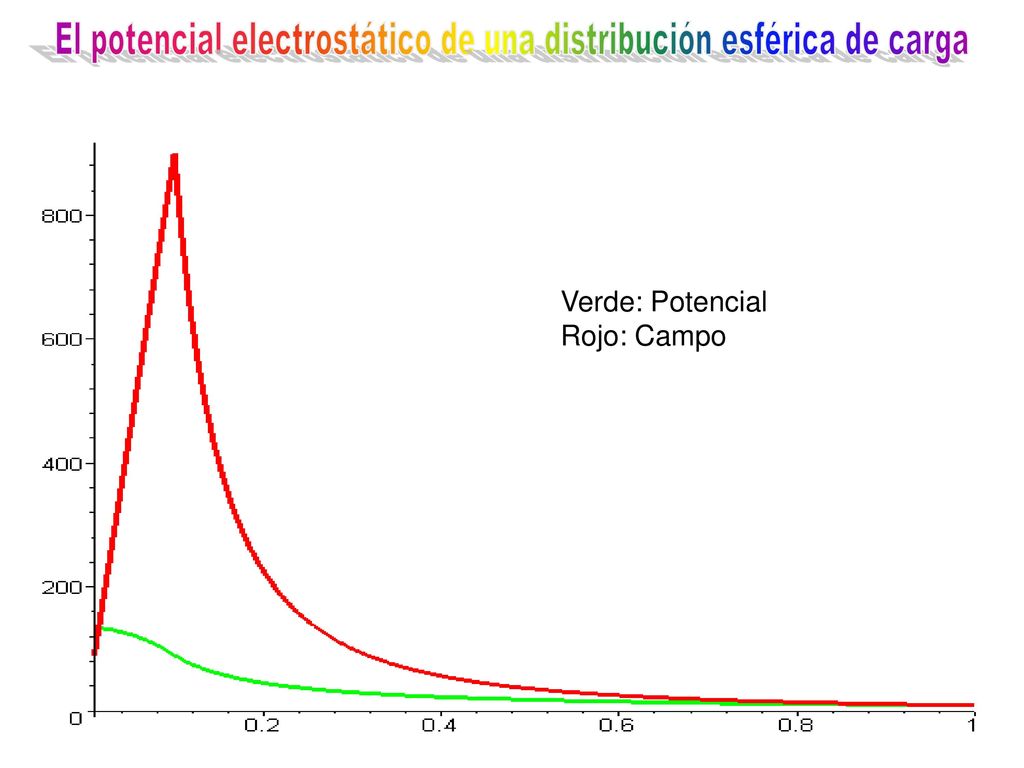

129 El potencial electrostático de una distribución esférica de carga
Verde: Potencial Rojo: Campo

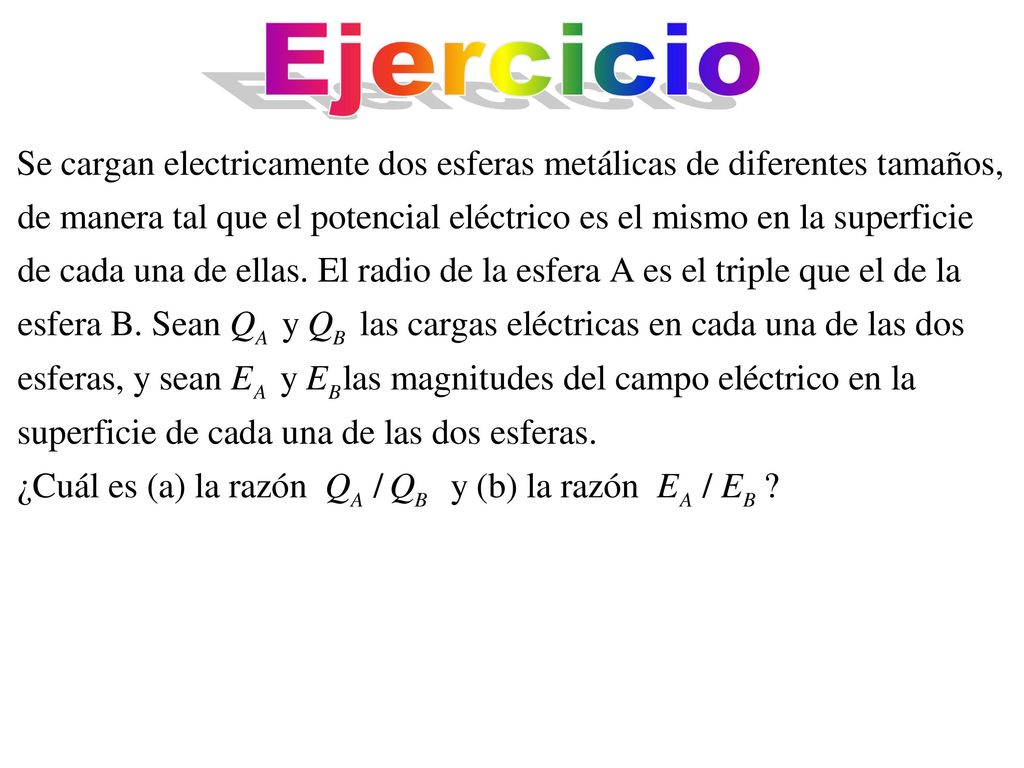

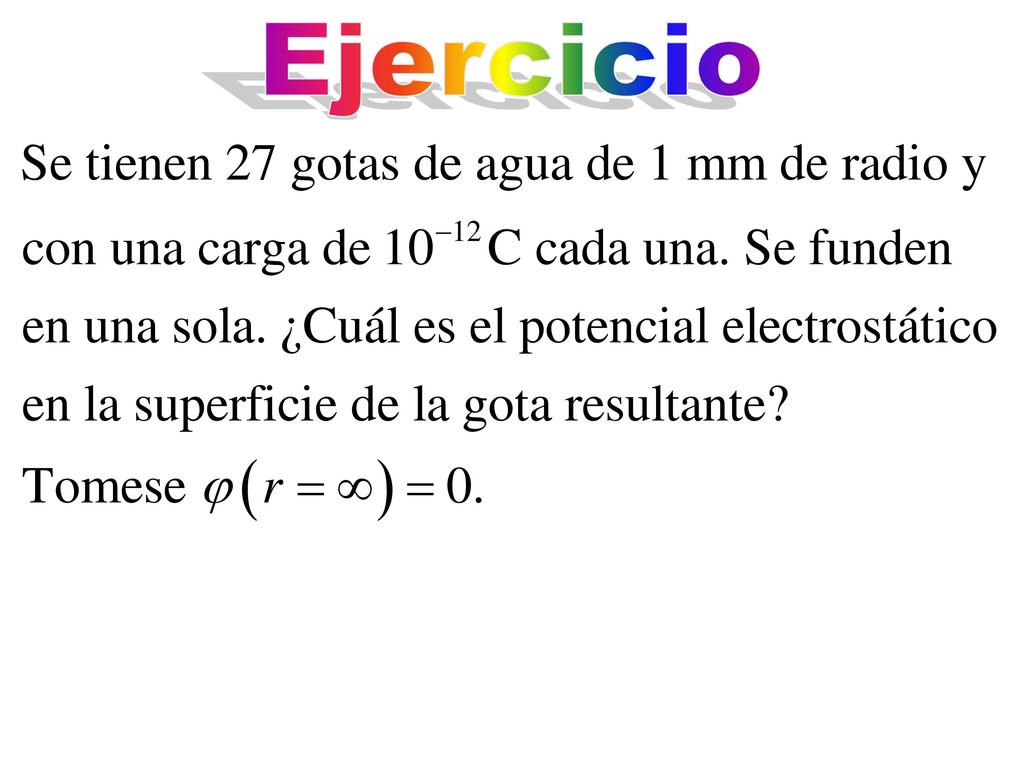

130 Ejercicio

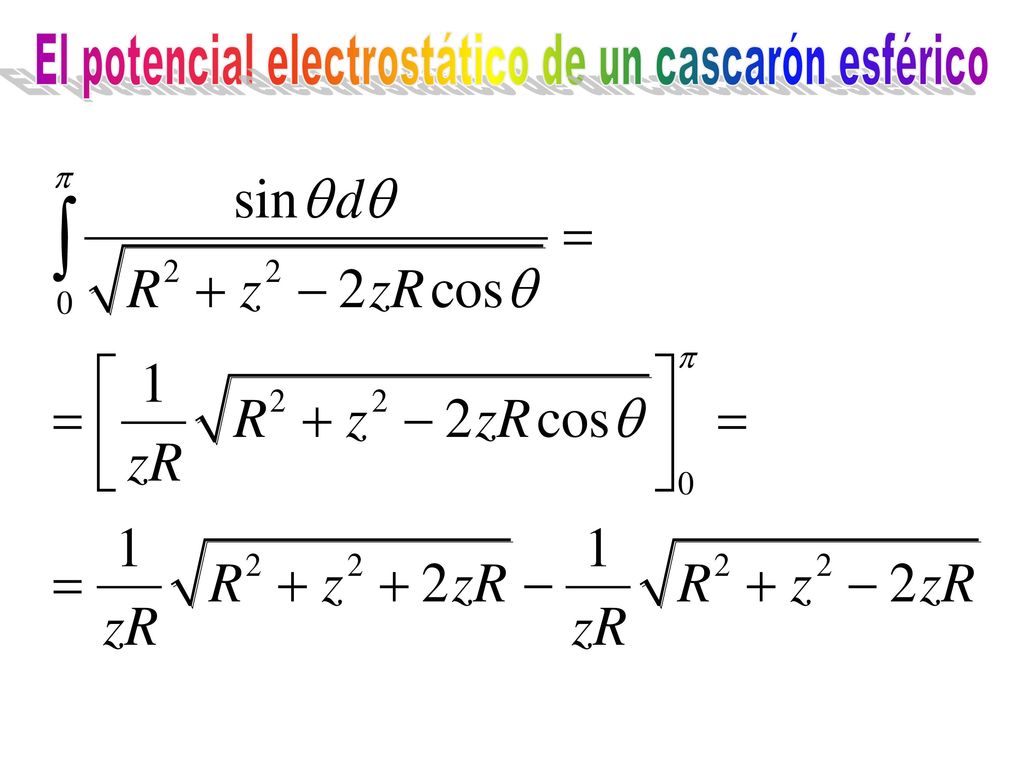

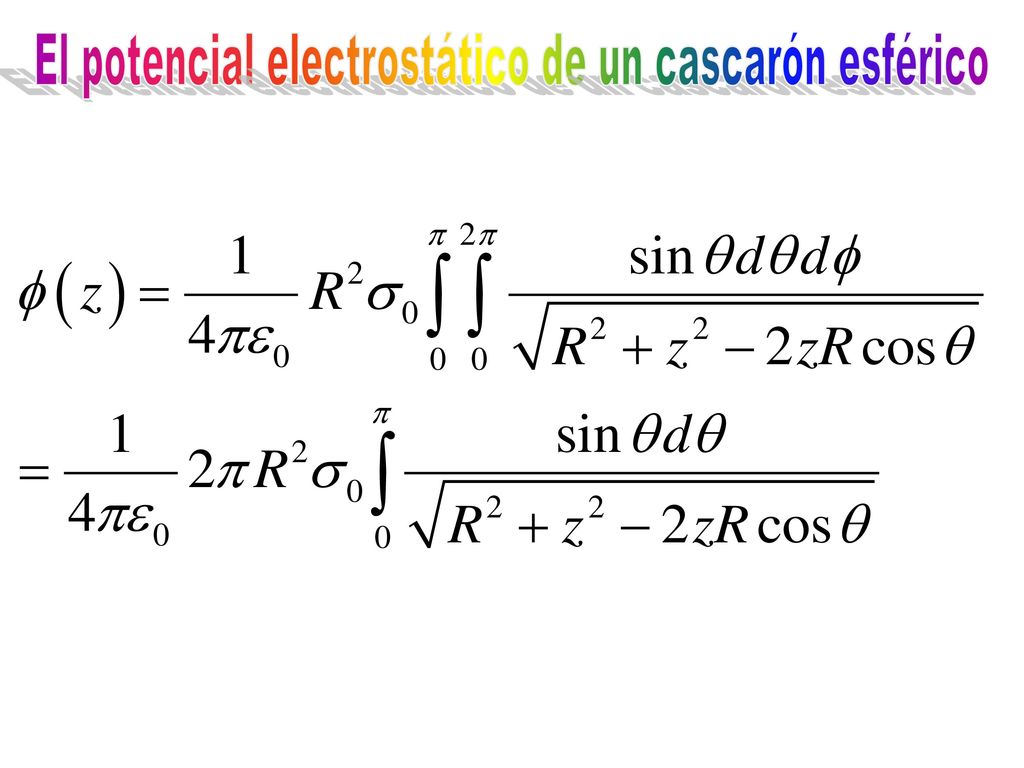

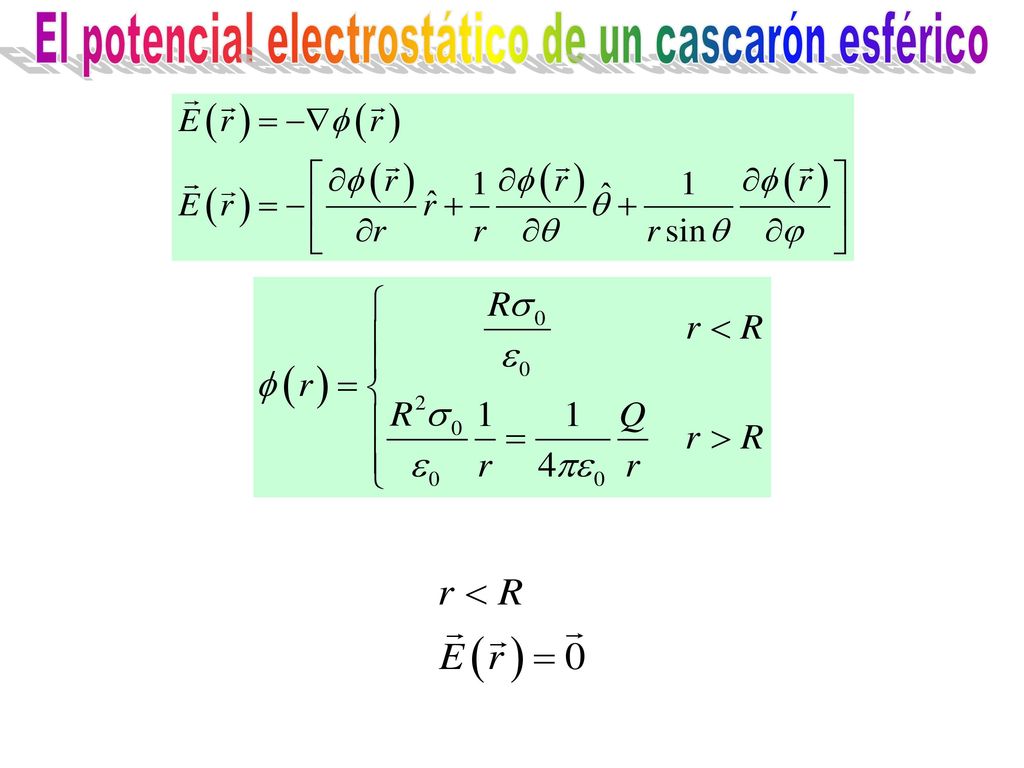

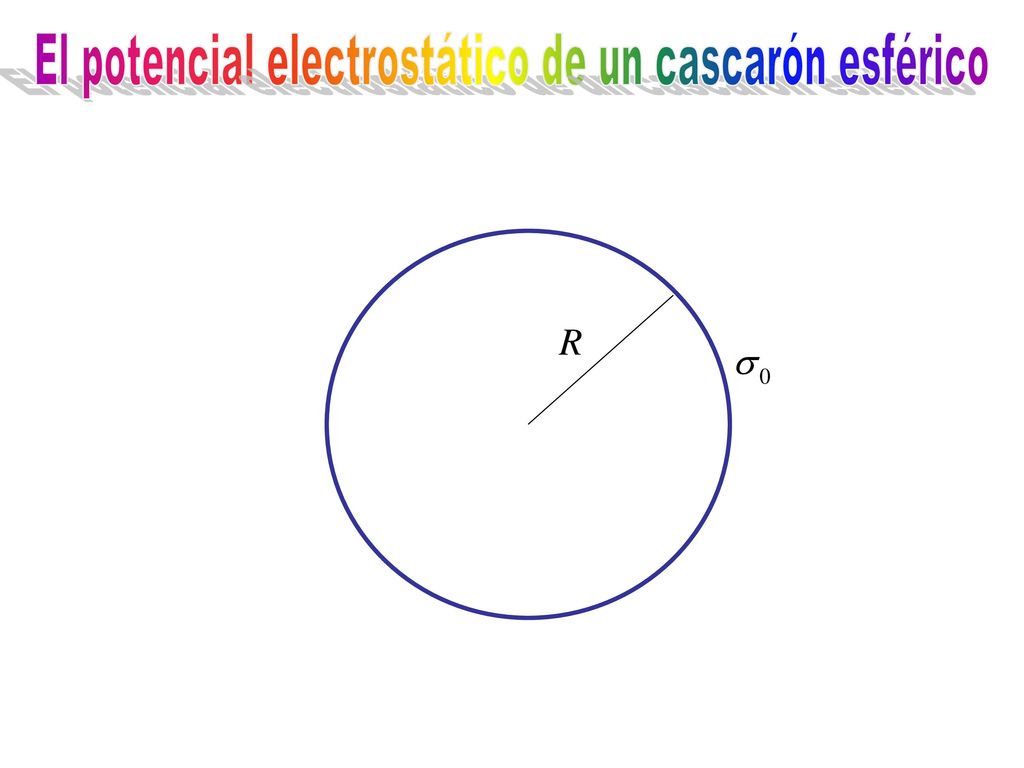

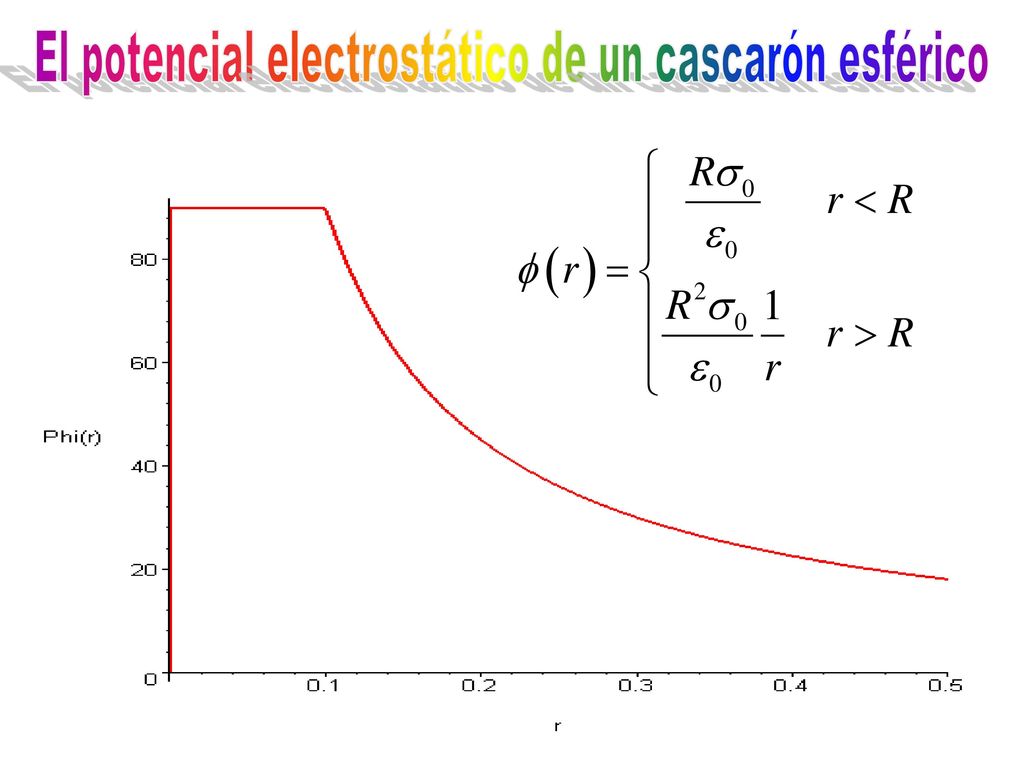

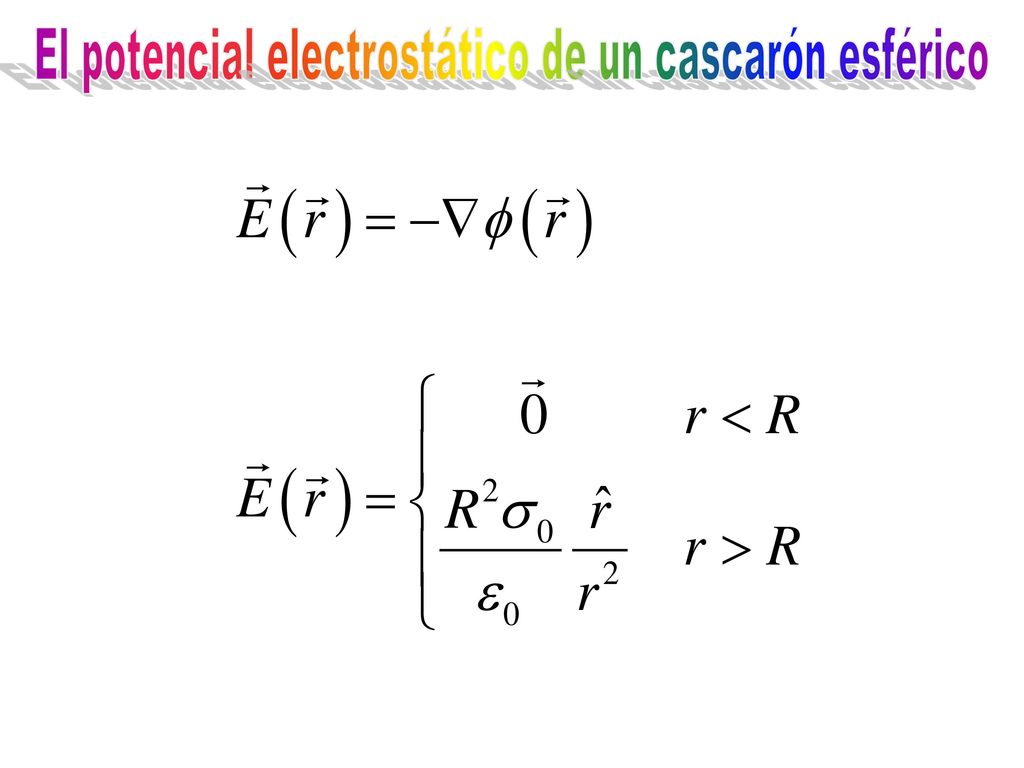

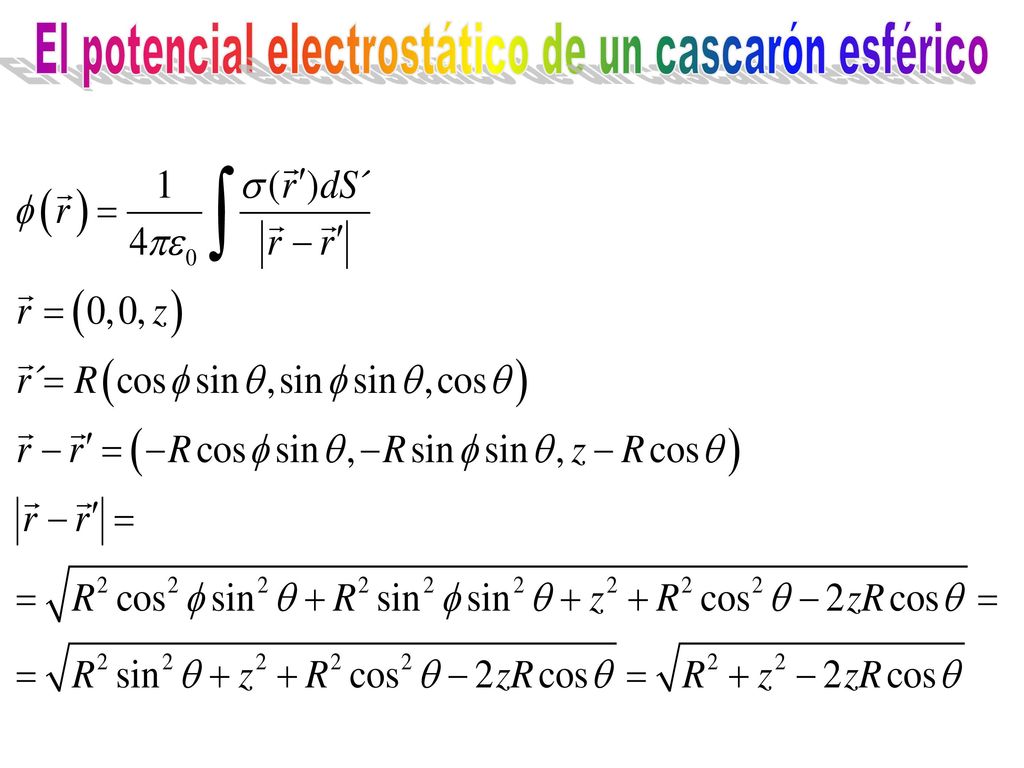

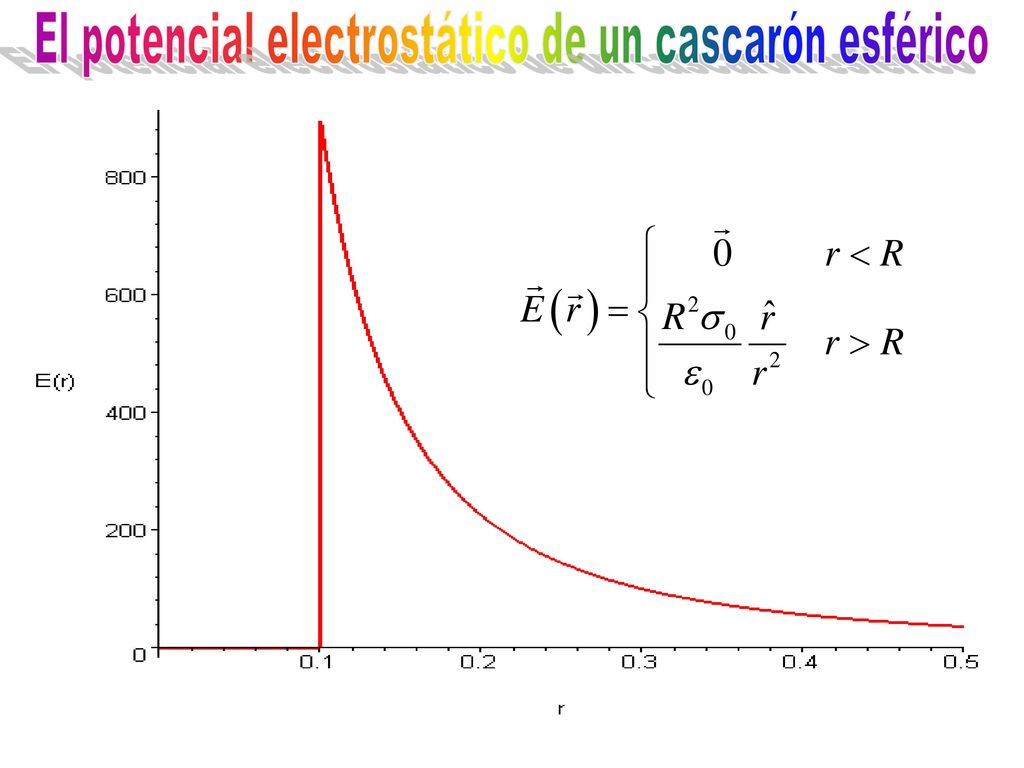

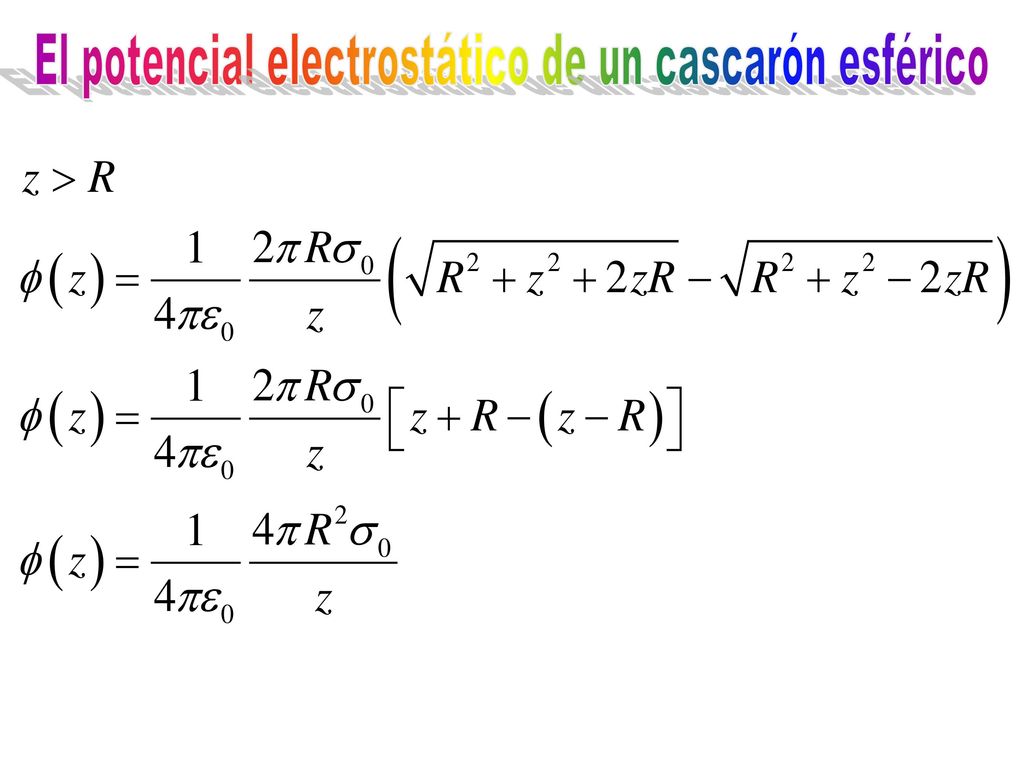

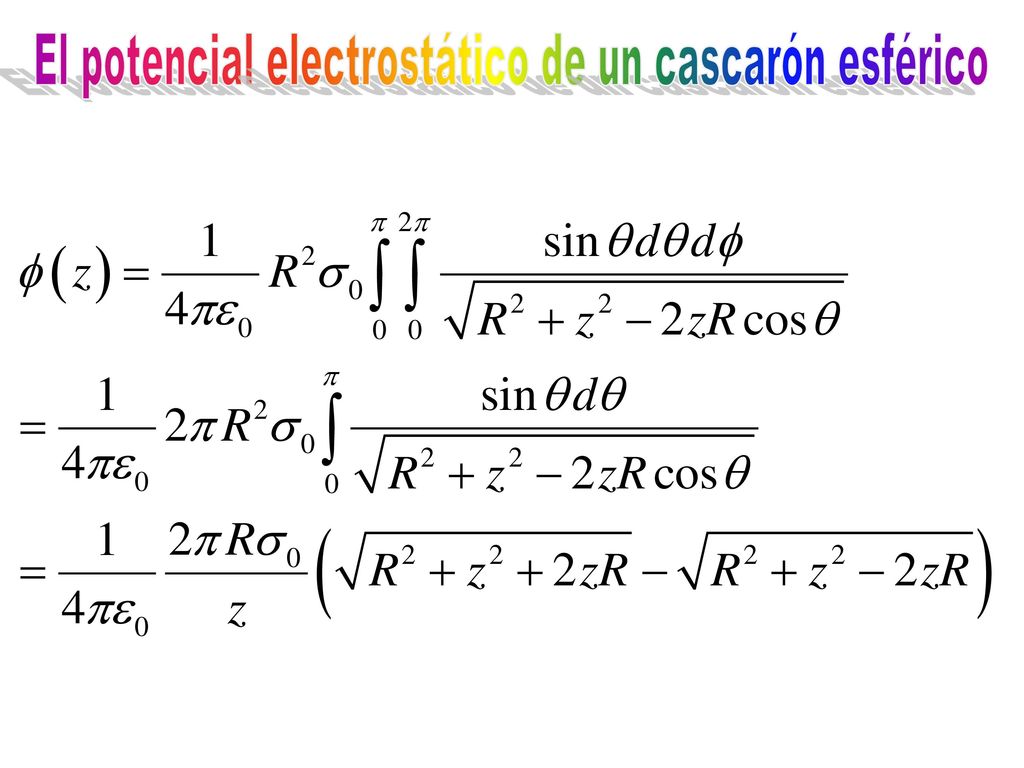

131 El potencial electrostático de un cascarón esférico

132 El potencial electrostático de un cascarón esférico

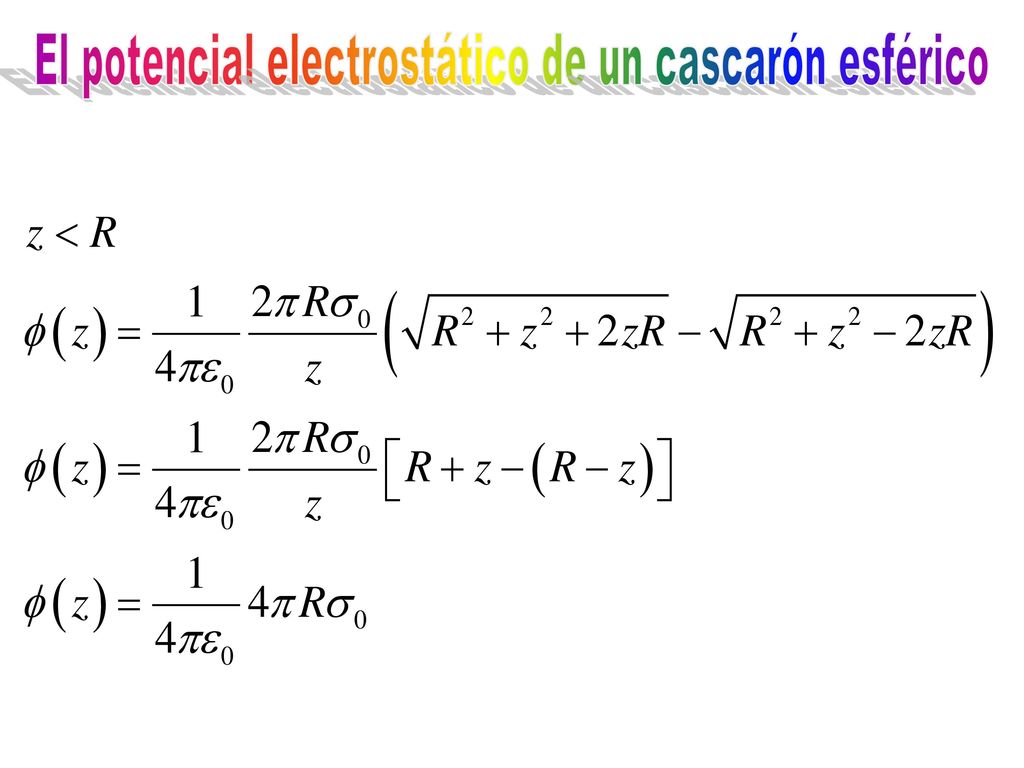

133 El potencial electrostático de un cascarón esférico

134 El potencial electrostático de un cascarón esférico

135 El potencial electrostático de un cascarón esférico

136 El potencial electrostático de un cascarón esférico

137 El potencial electrostático de un cascarón esférico

138 El potencial electrostático de un cascarón esférico

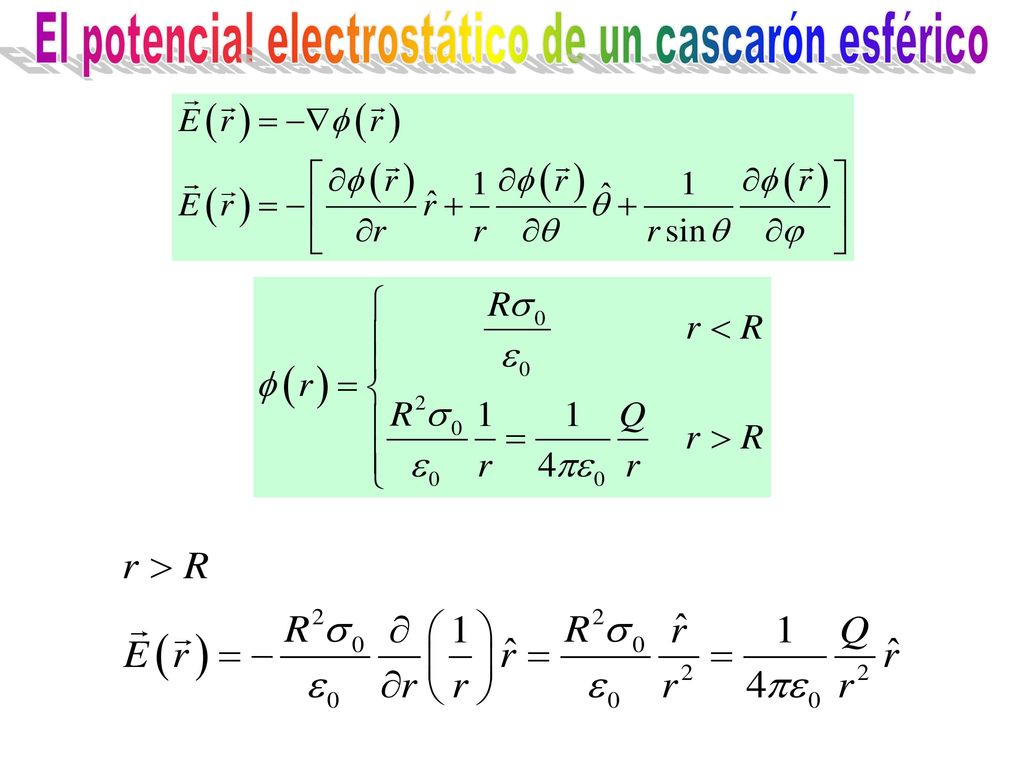

139 El potencial electrostático de un cascarón esférico

140 El potencial electrostático de un cascarón esférico

141 El potencial electrostático de un cascarón esférico

142 El potencial electrostático de un cascarón esférico

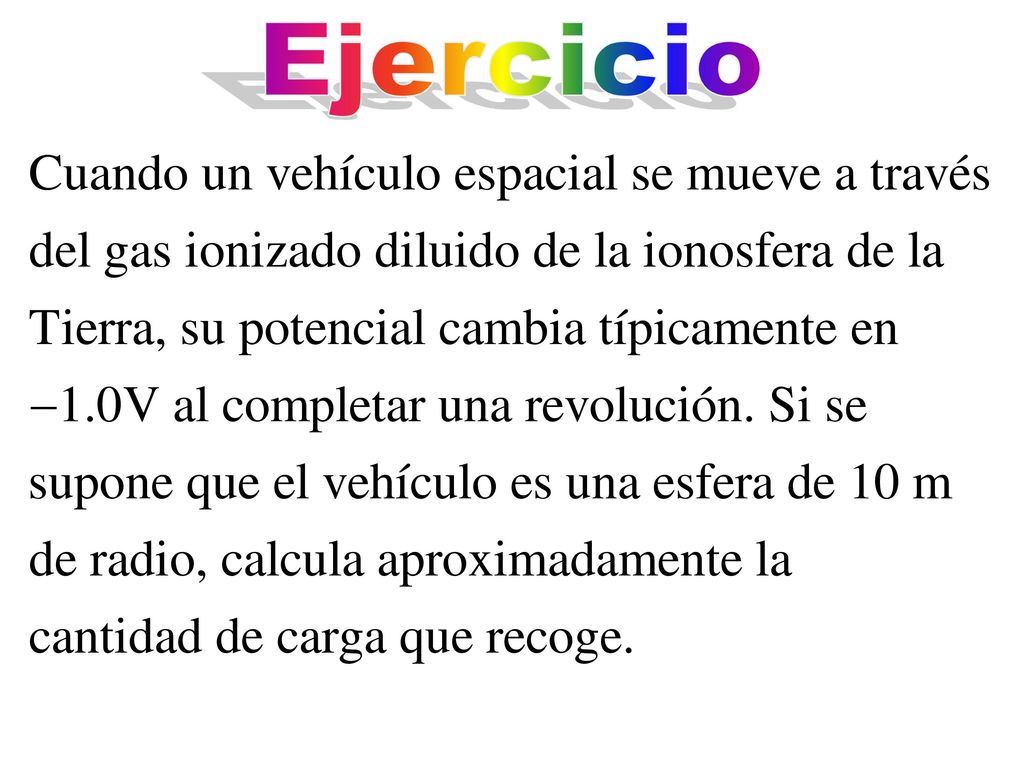

143 Ejercicio

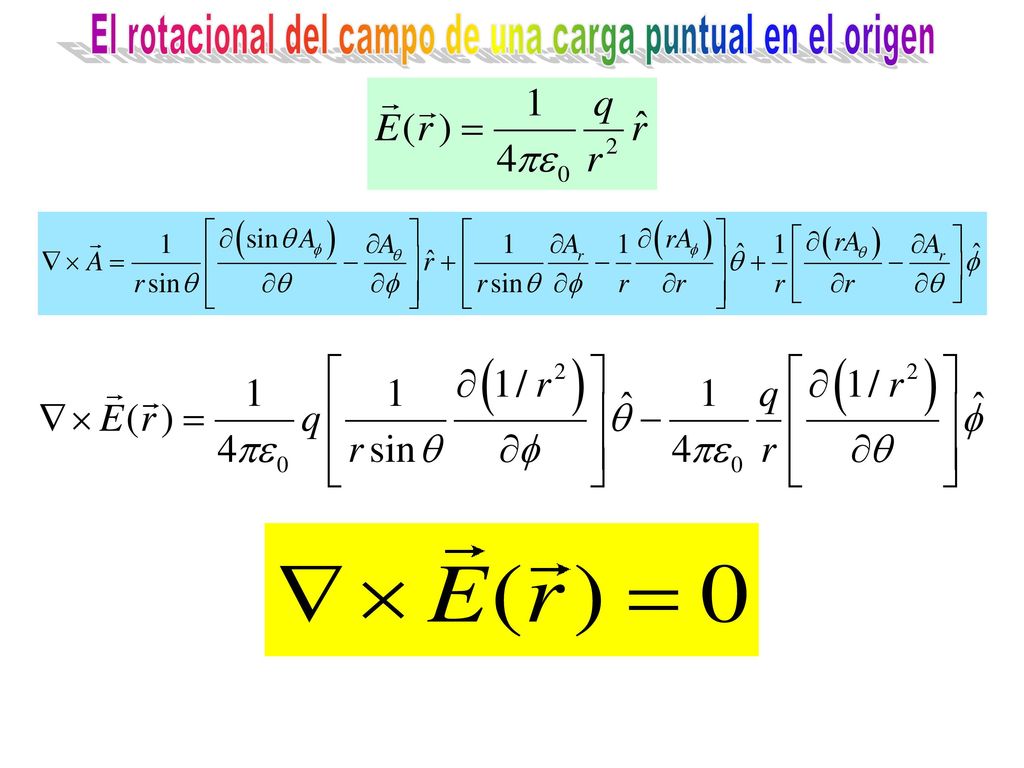

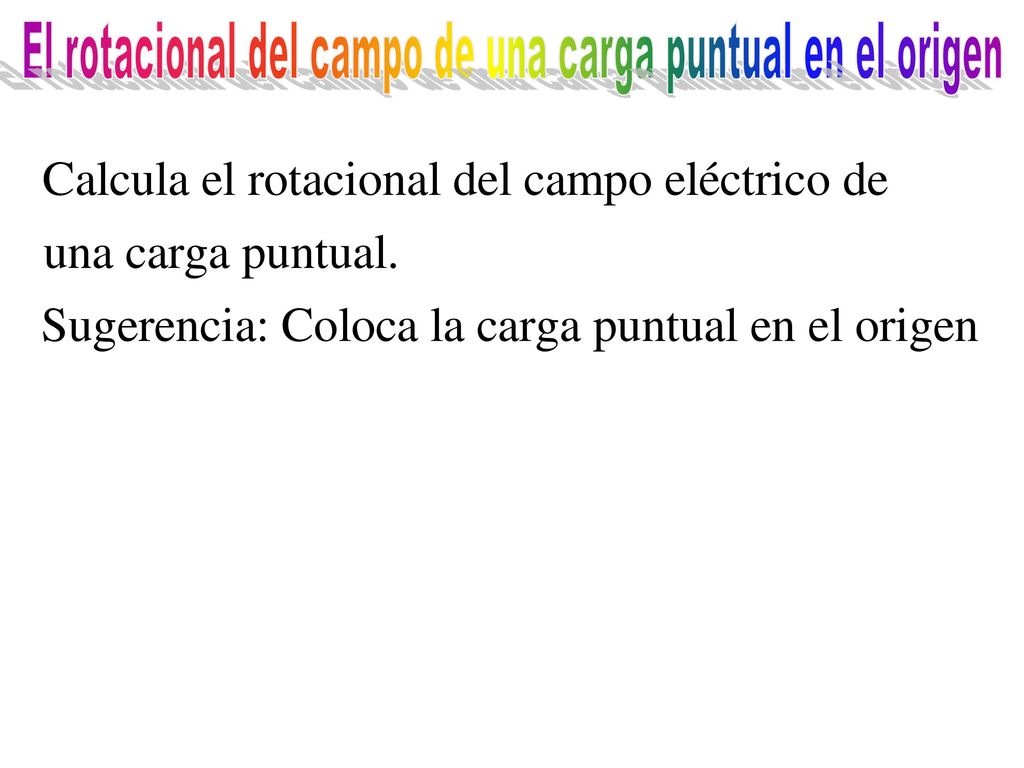

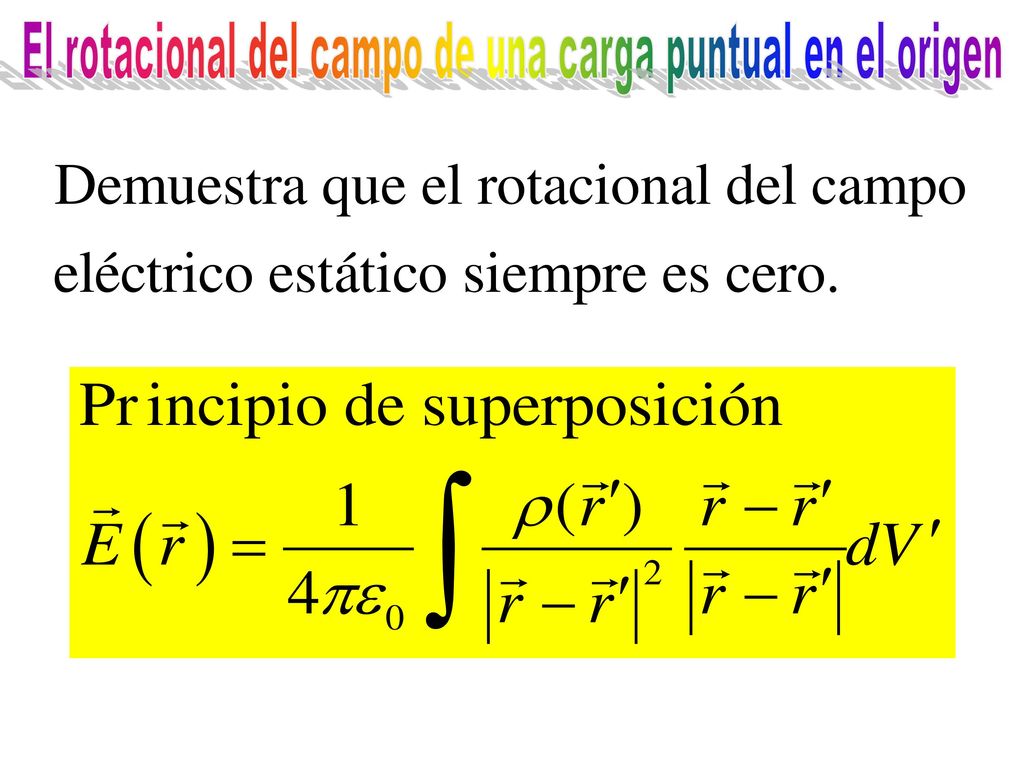

144 El rotacional del campo de una carga puntual en el origen

145 El rotacional del campo de una carga puntual en el origen

146 Ejercicio

147 El rotacional del campo de una carga puntual en el origen

148 El rotacional del campo de una carga puntual en el origen

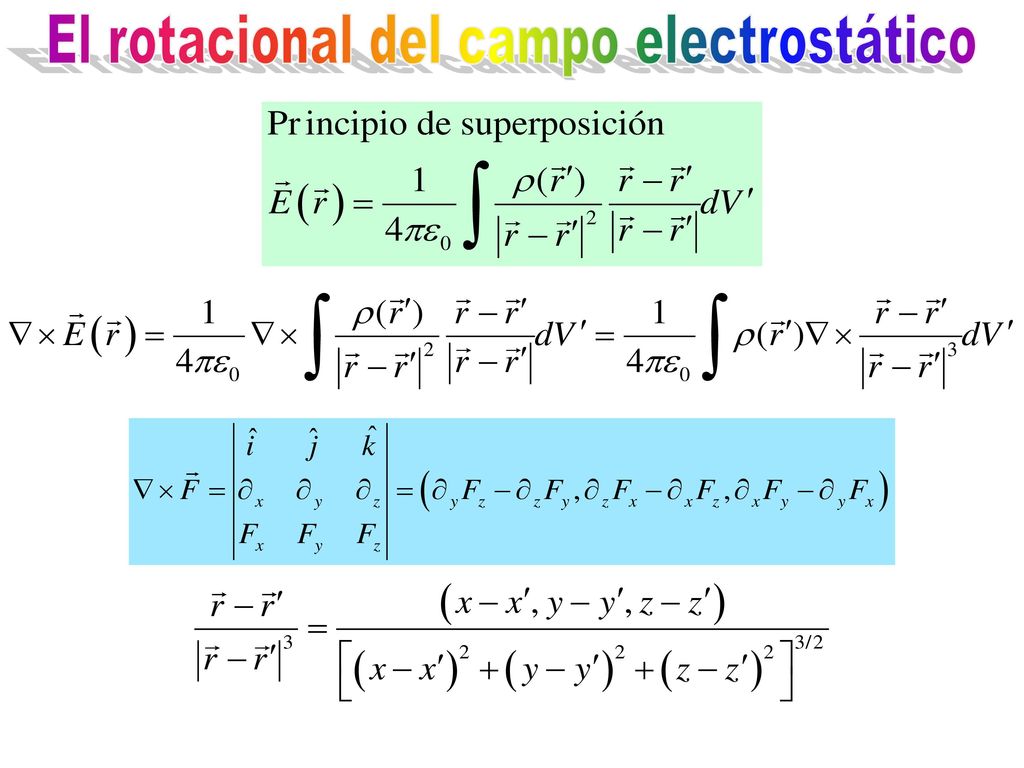

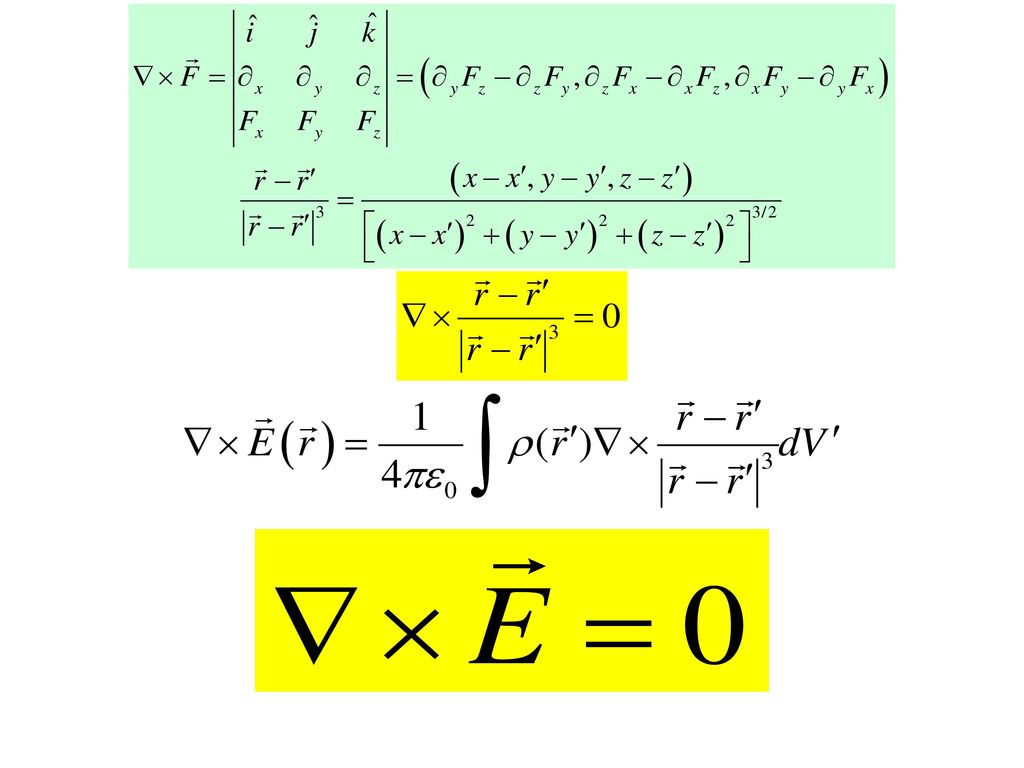

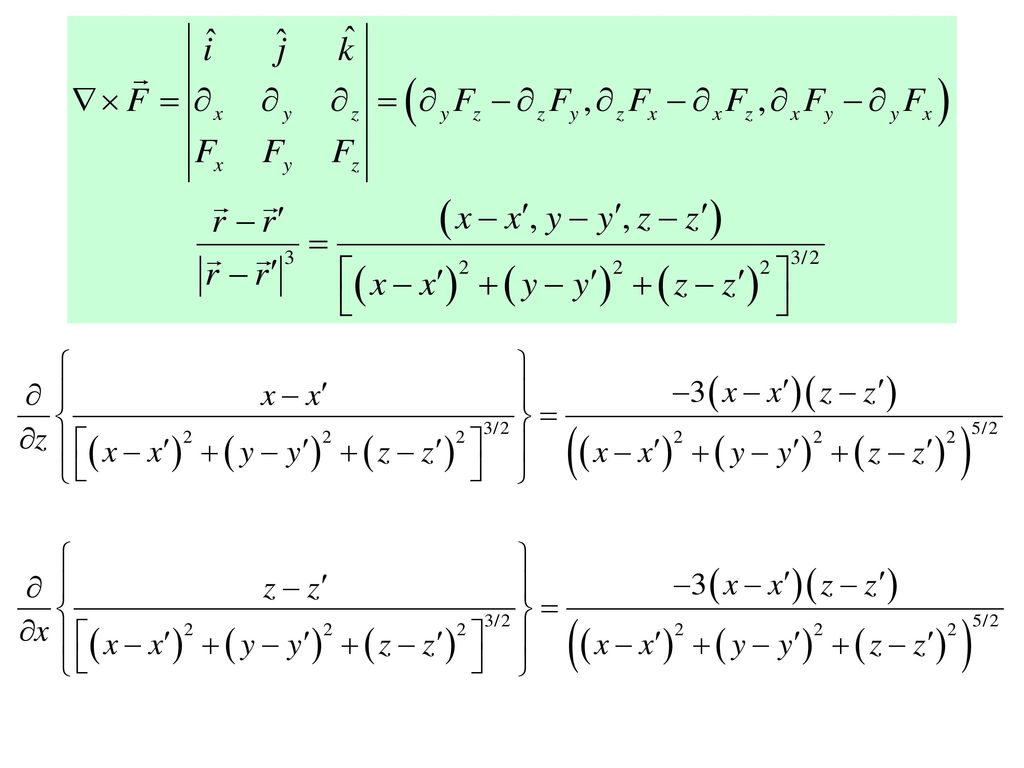

149 El rotacional del campo electrostático

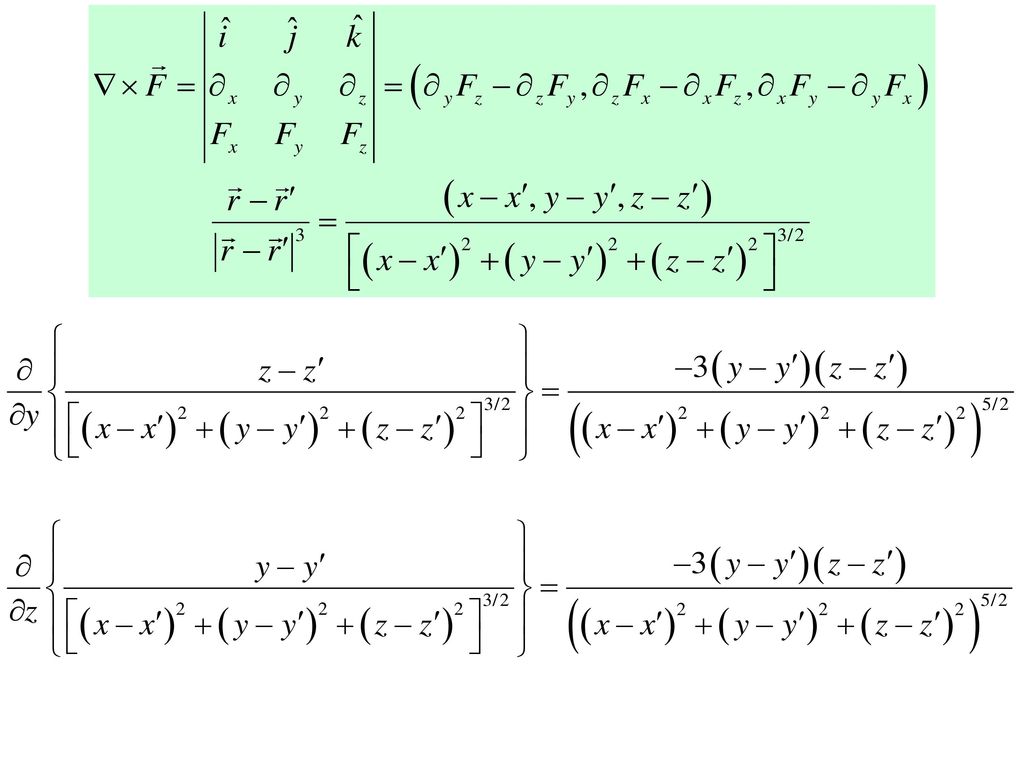

150

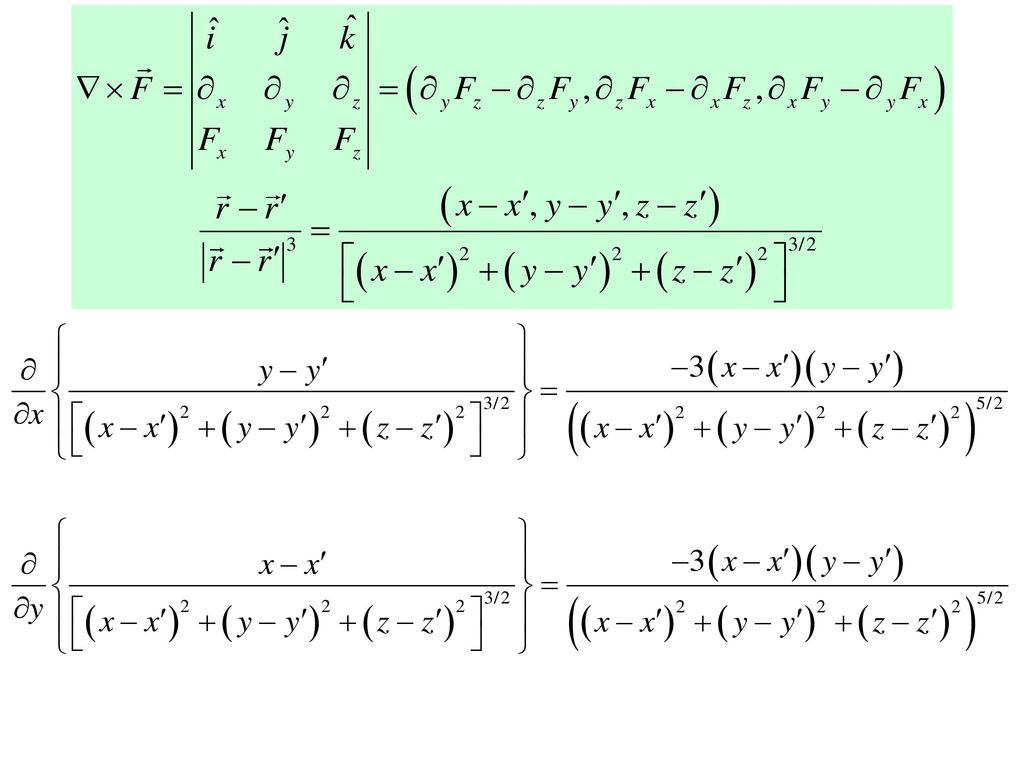

151

152

153

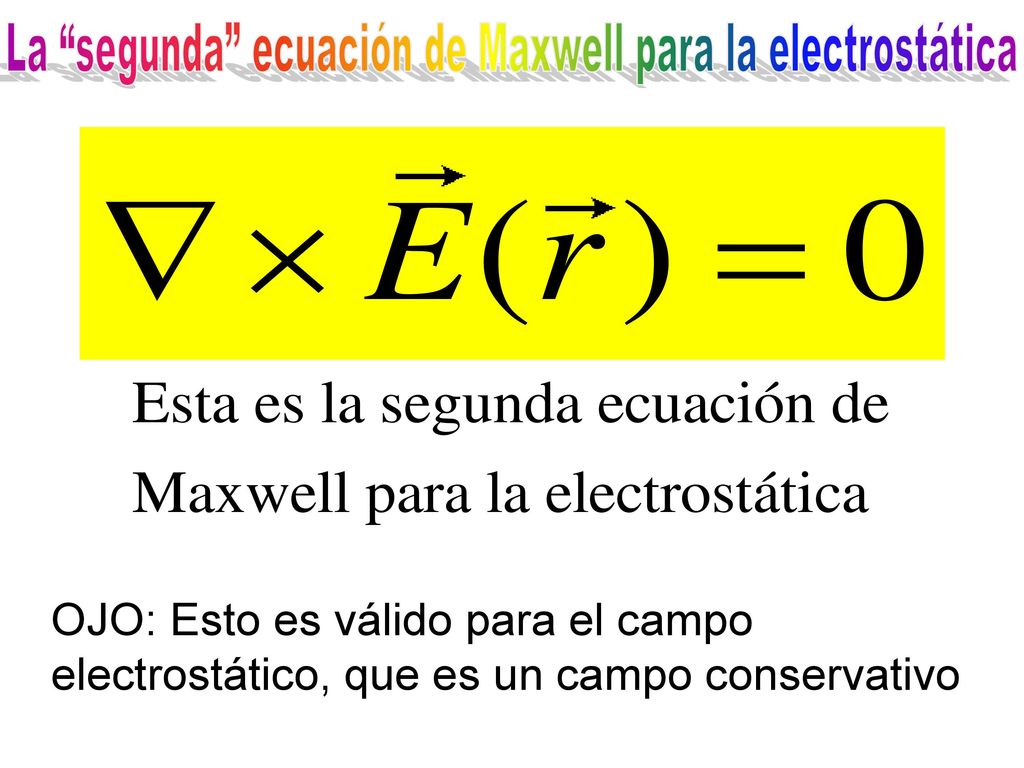

154 La “segunda” ecuación de Maxwell para la electrostática
OJO: Esto es válido para el campo electrostático, que es un campo conservativo

155 El campo electrostático es conservativo

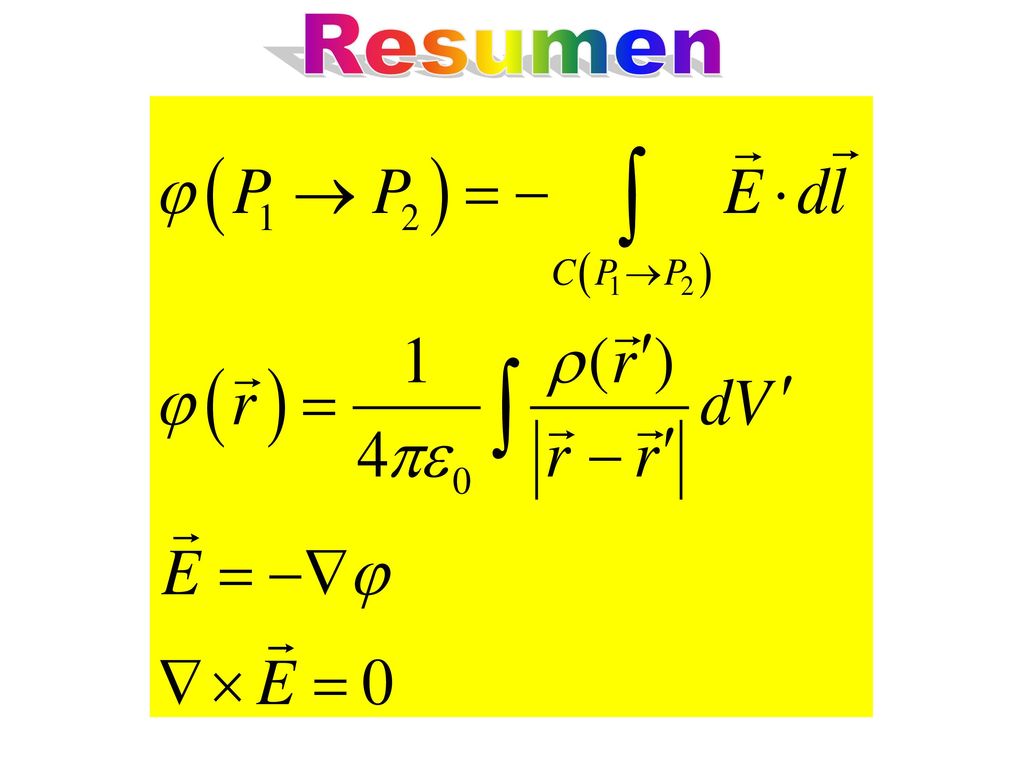

156 Resumen

157 Ejercicio

158 Ejercicio

159

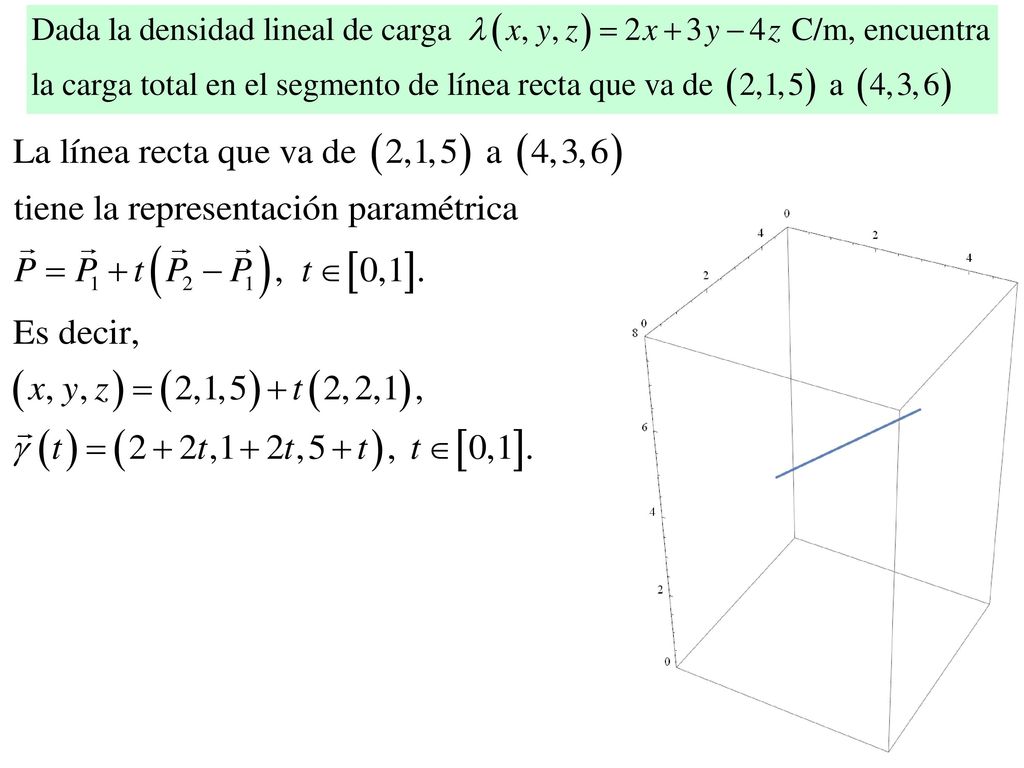

160

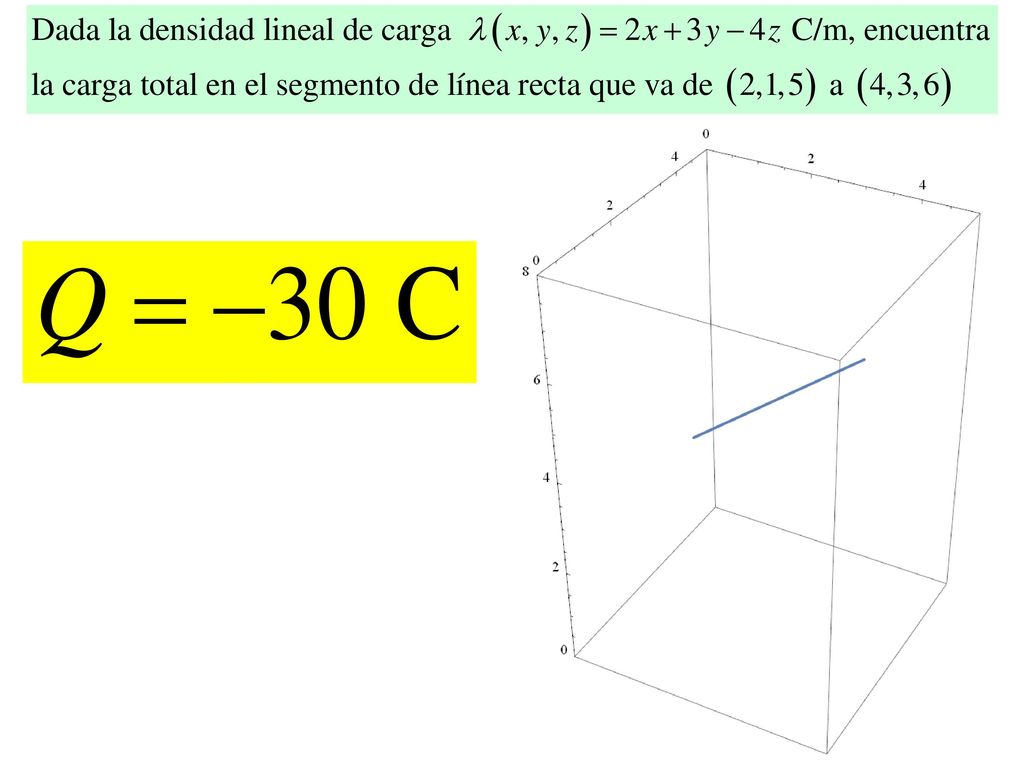

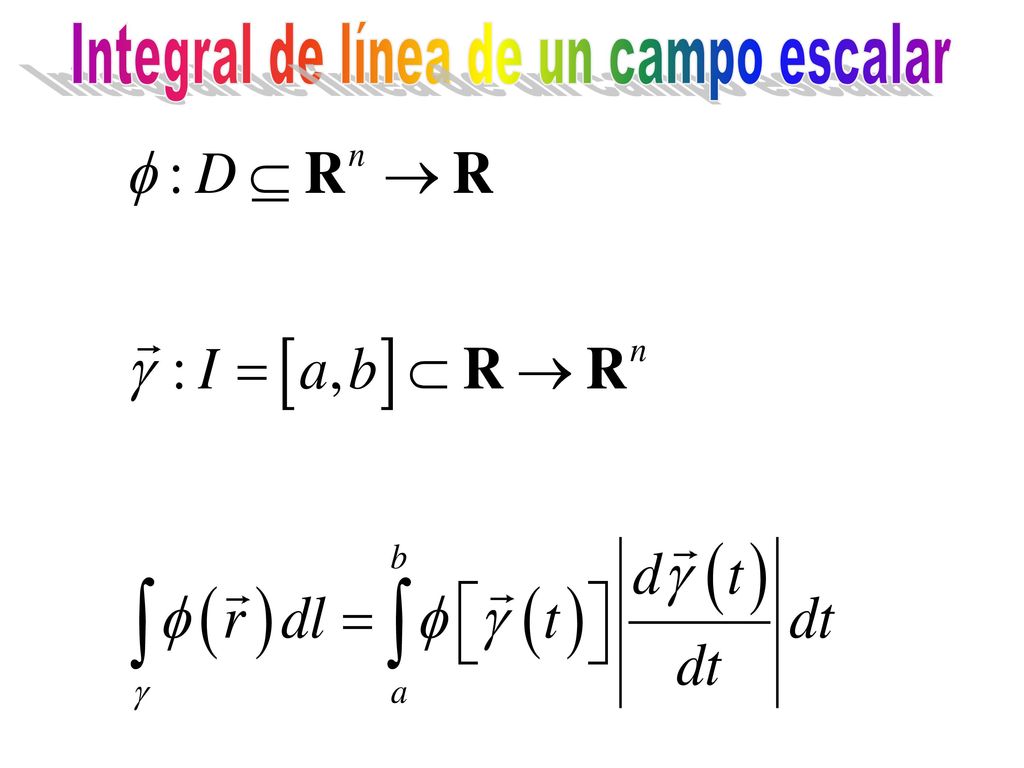

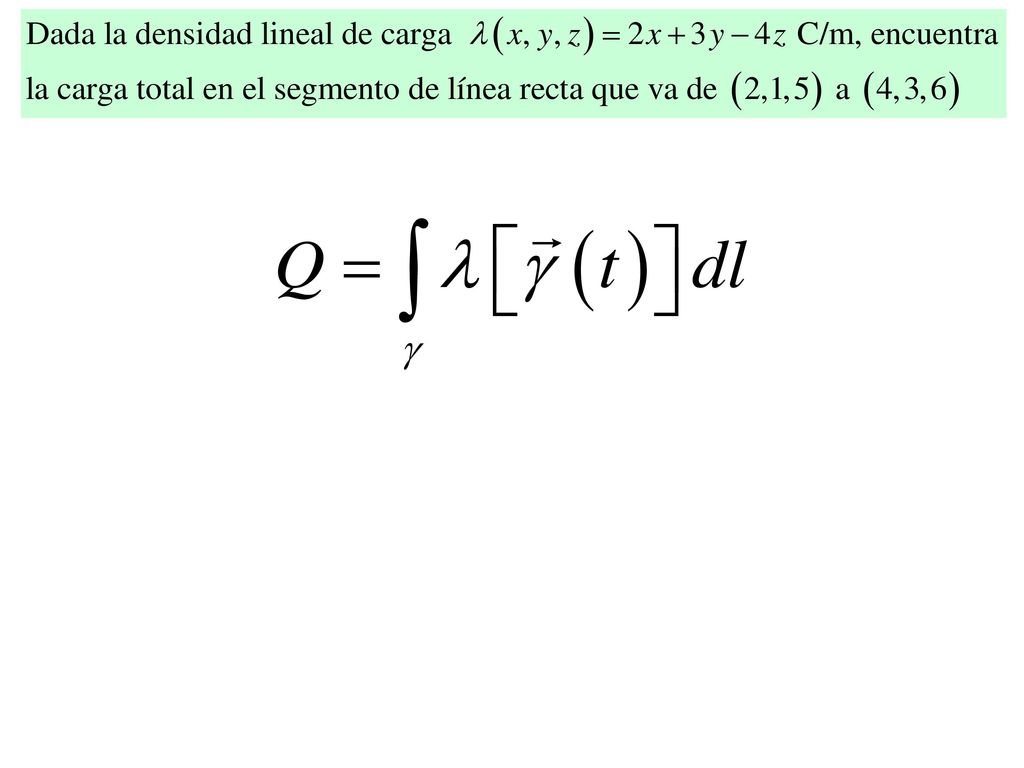

161 Integral de línea de un campo escalar

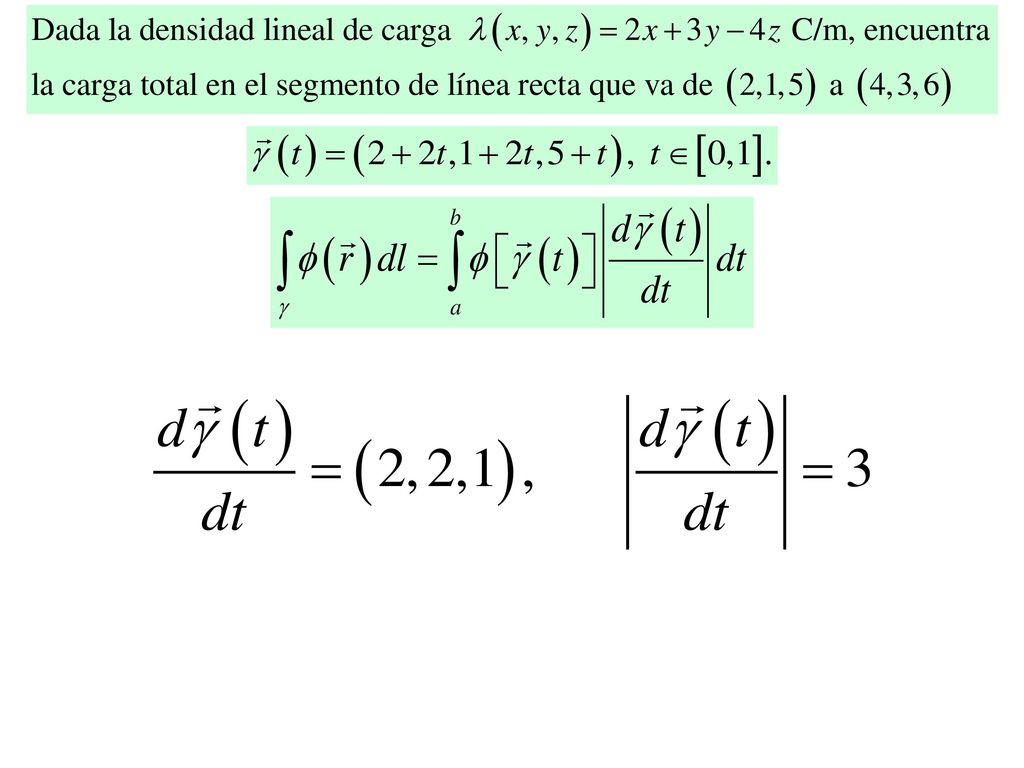

162

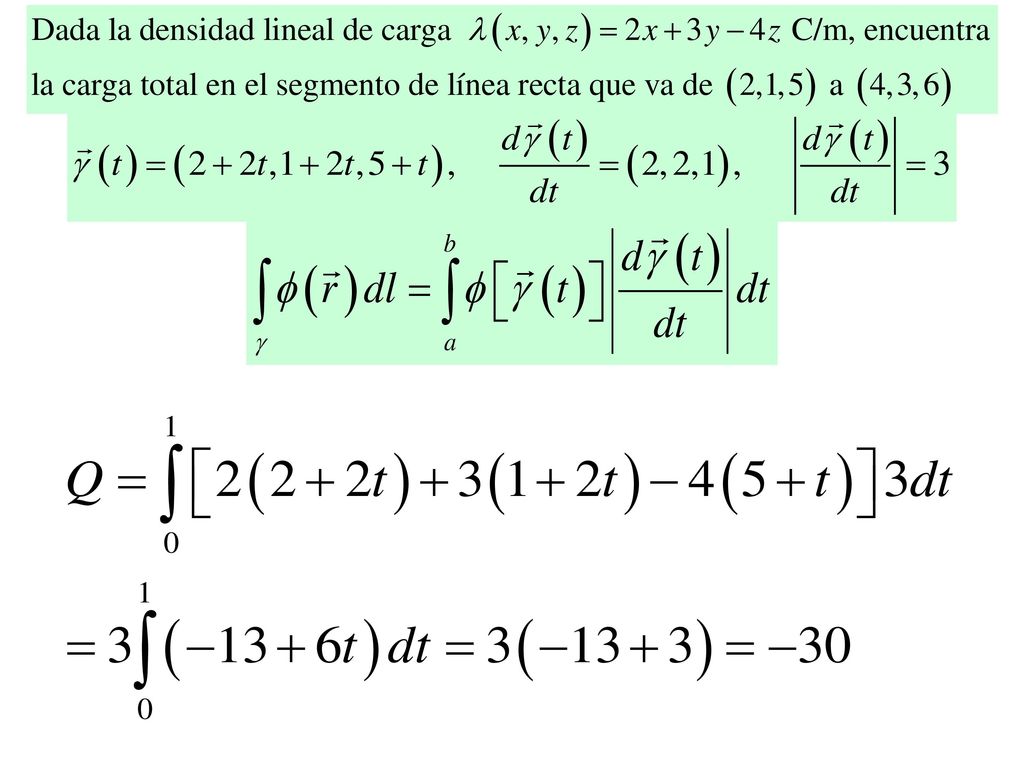

163

164

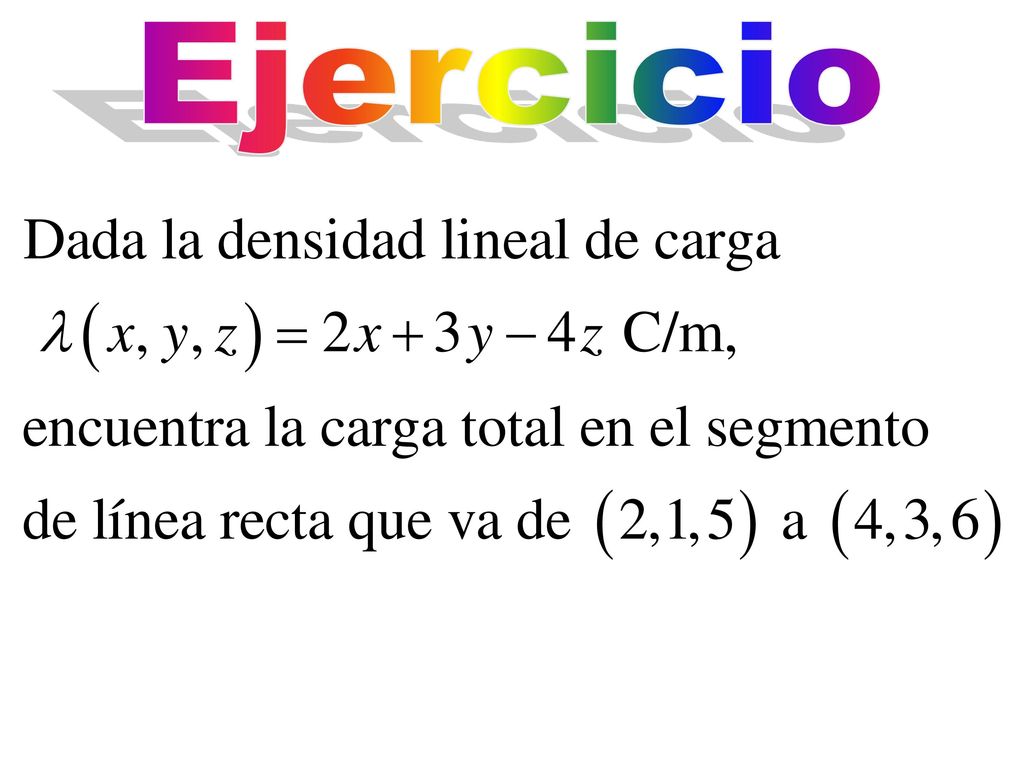

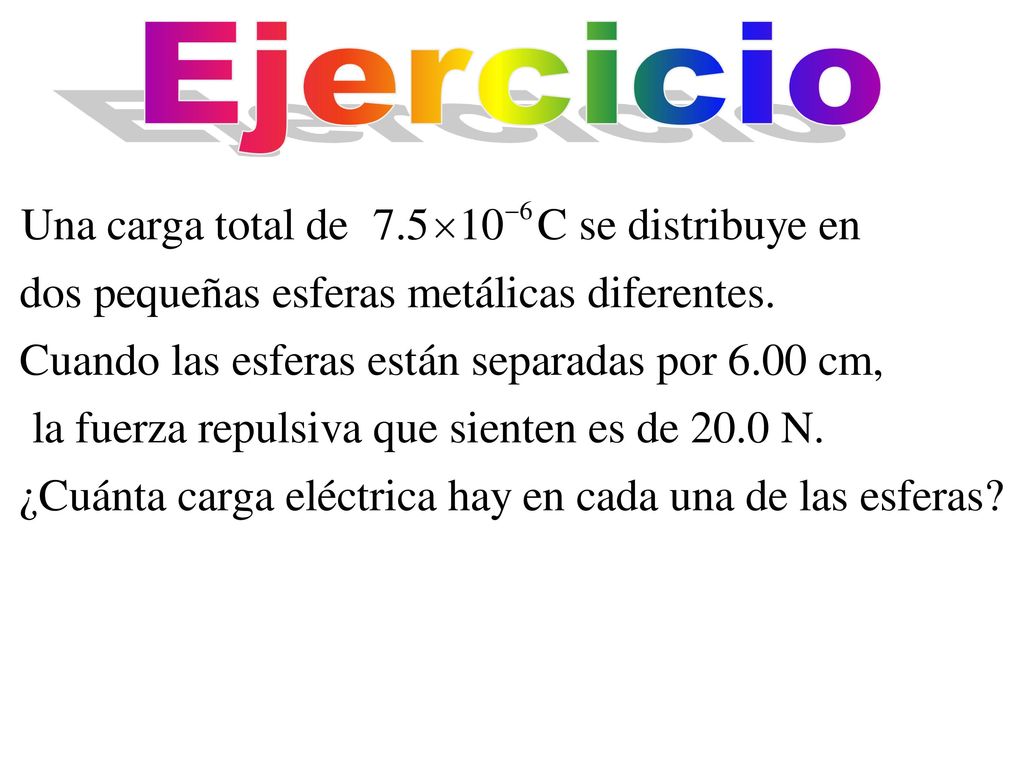

165 Ejercicio

166 Ejercicio

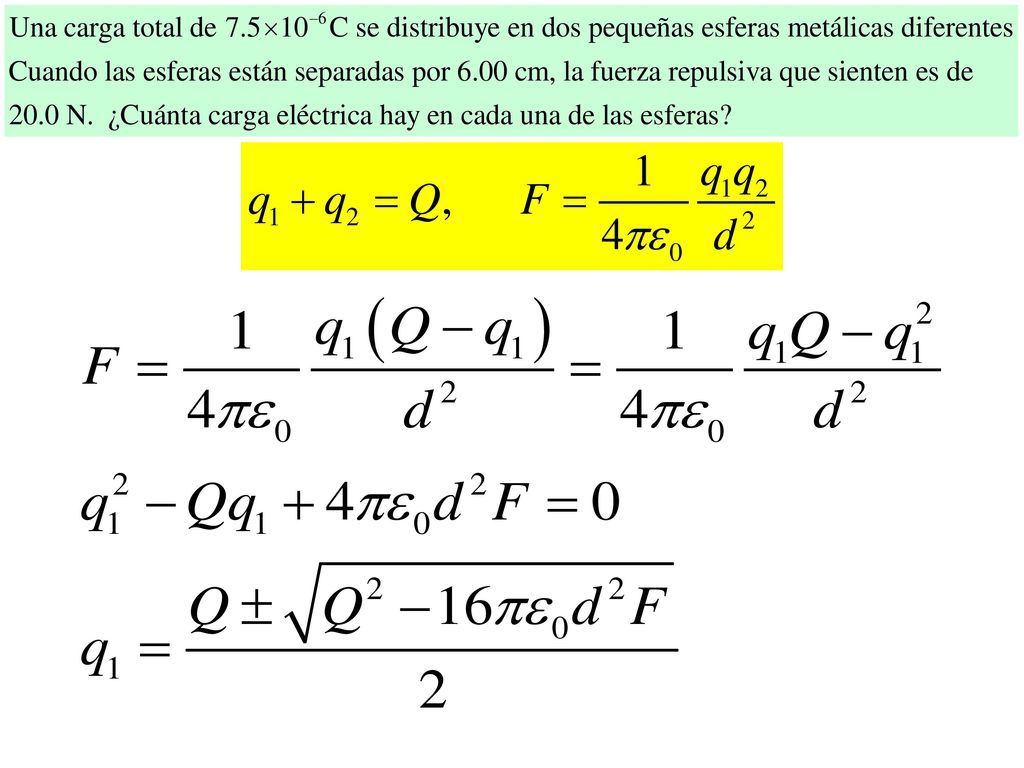

167

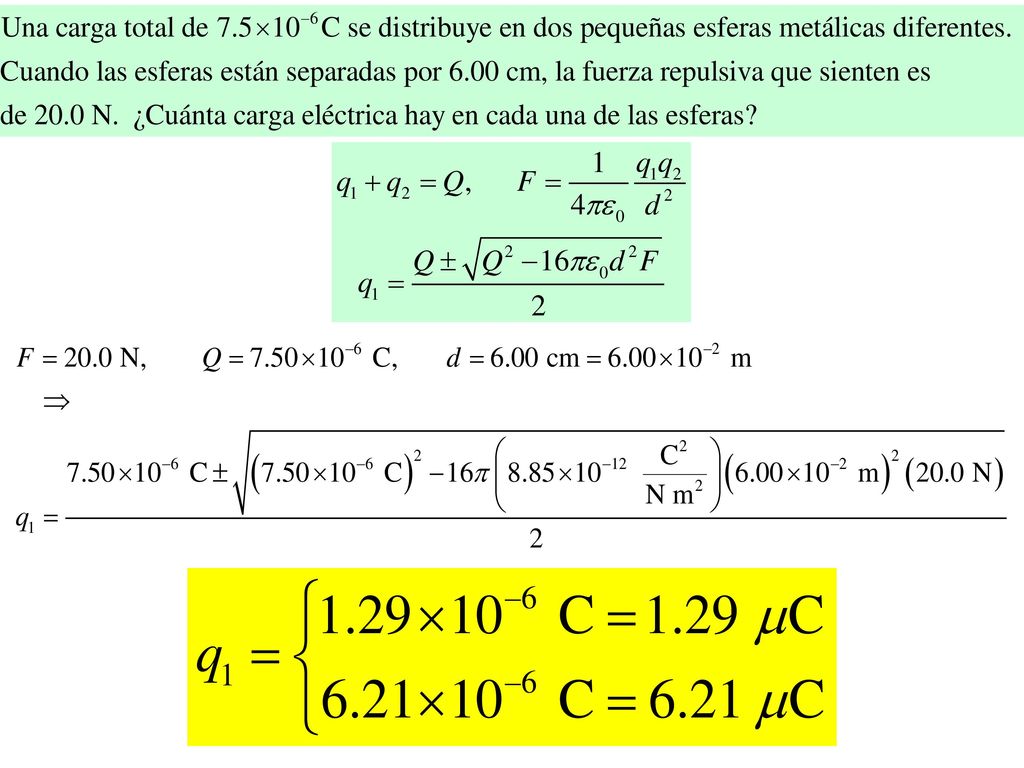

168

169 Ejercicio

170 Ejercicio

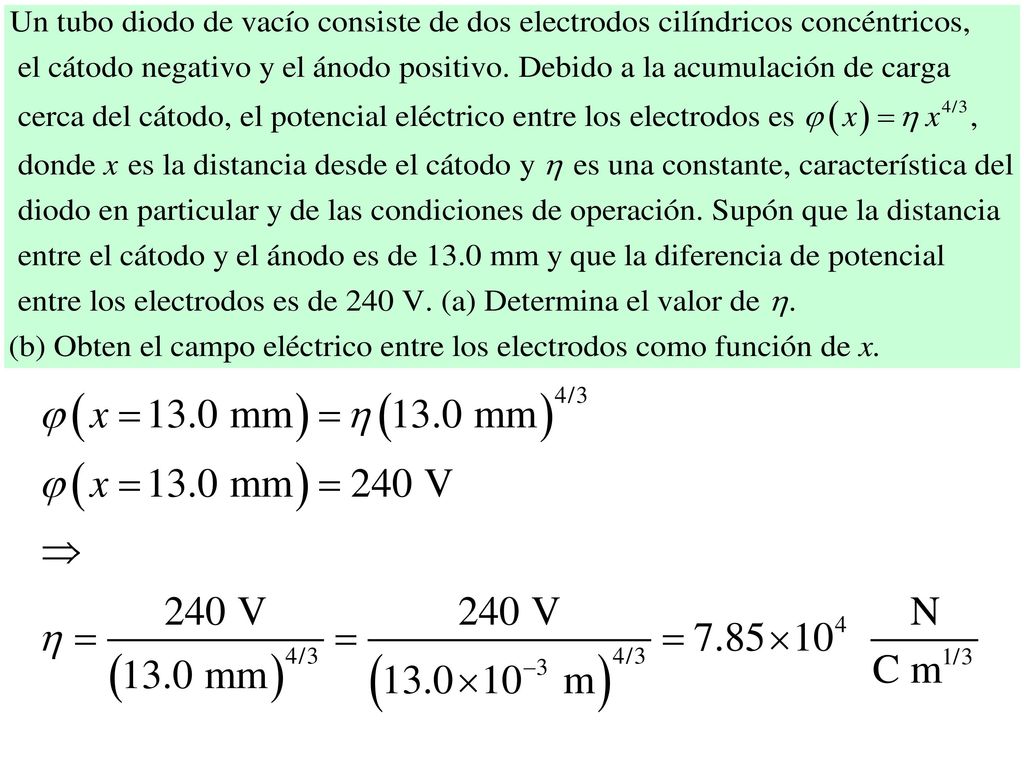

171

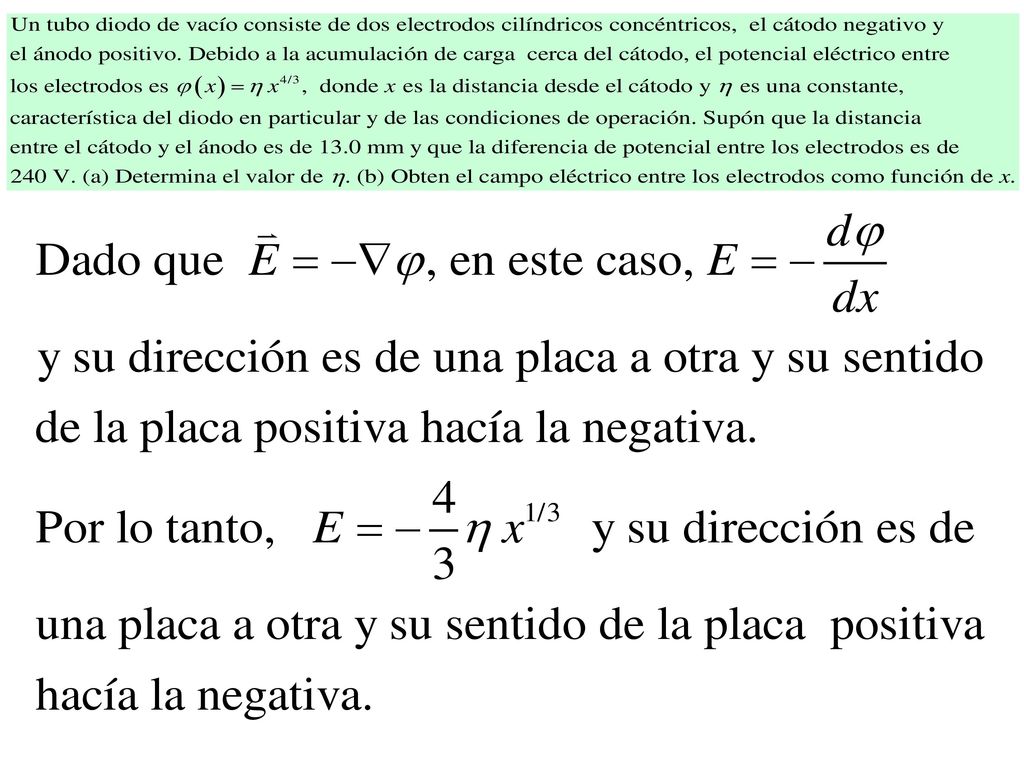

172

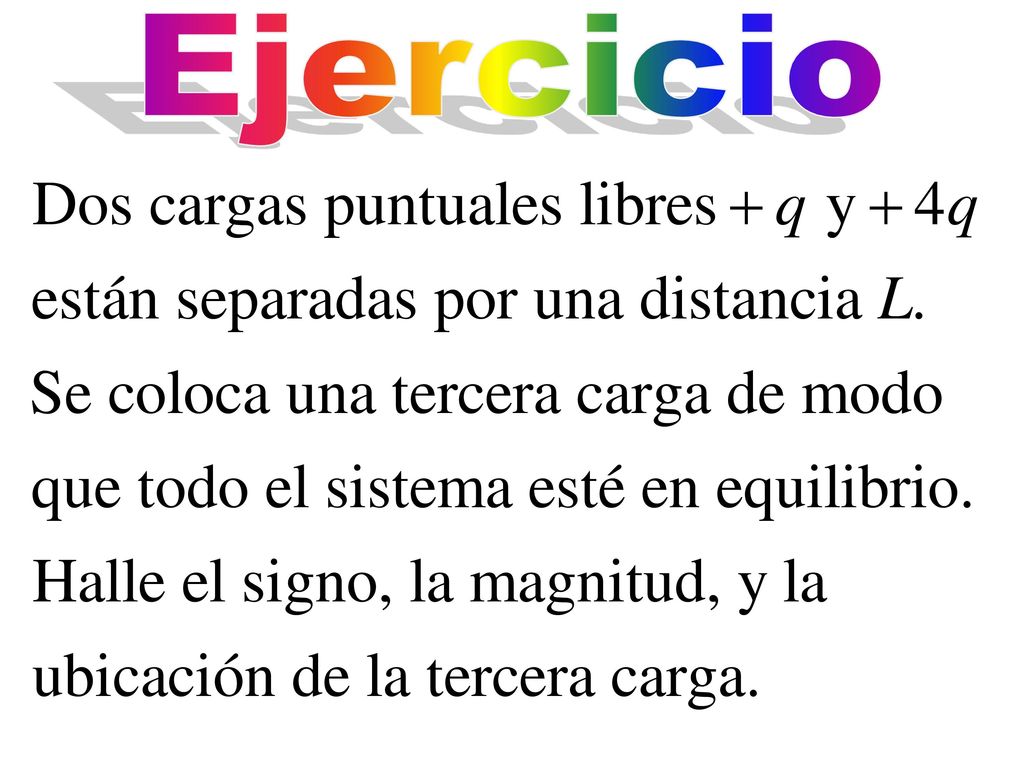

173 Ejercicio

174 Ejercicio

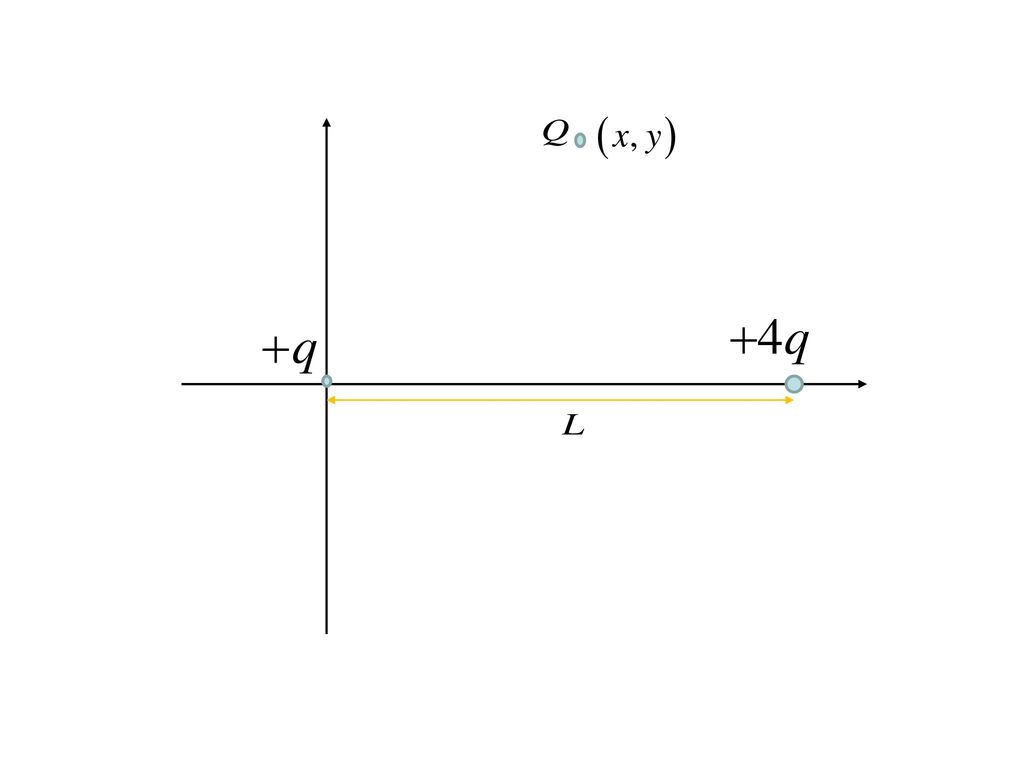

175

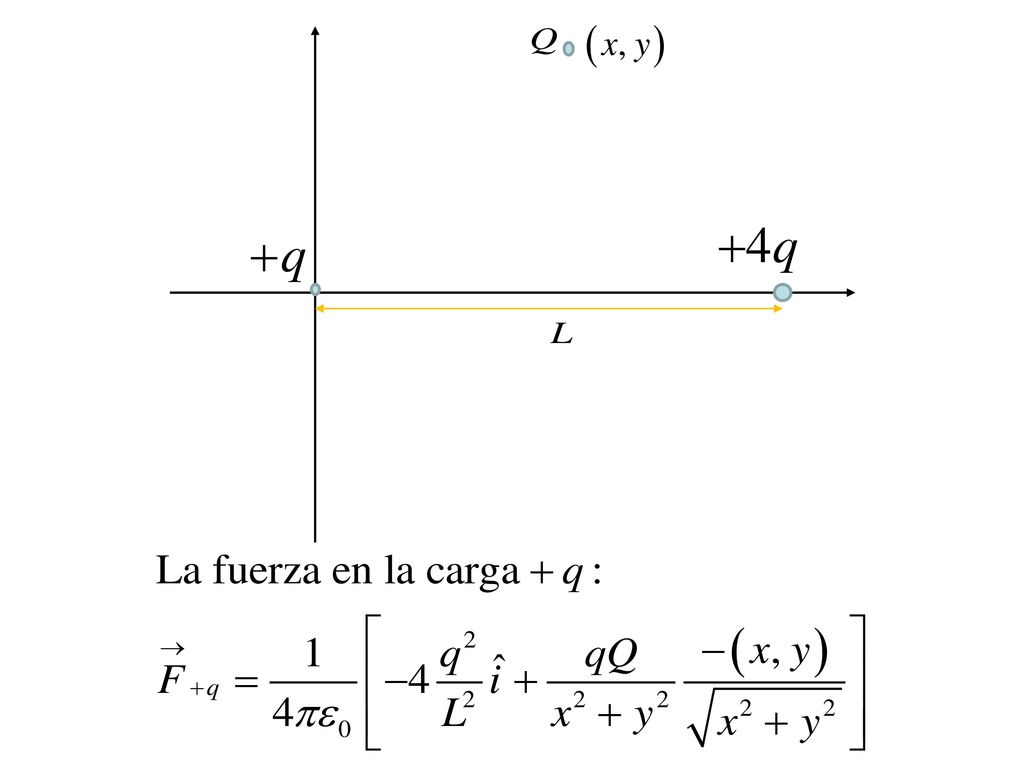

176

177

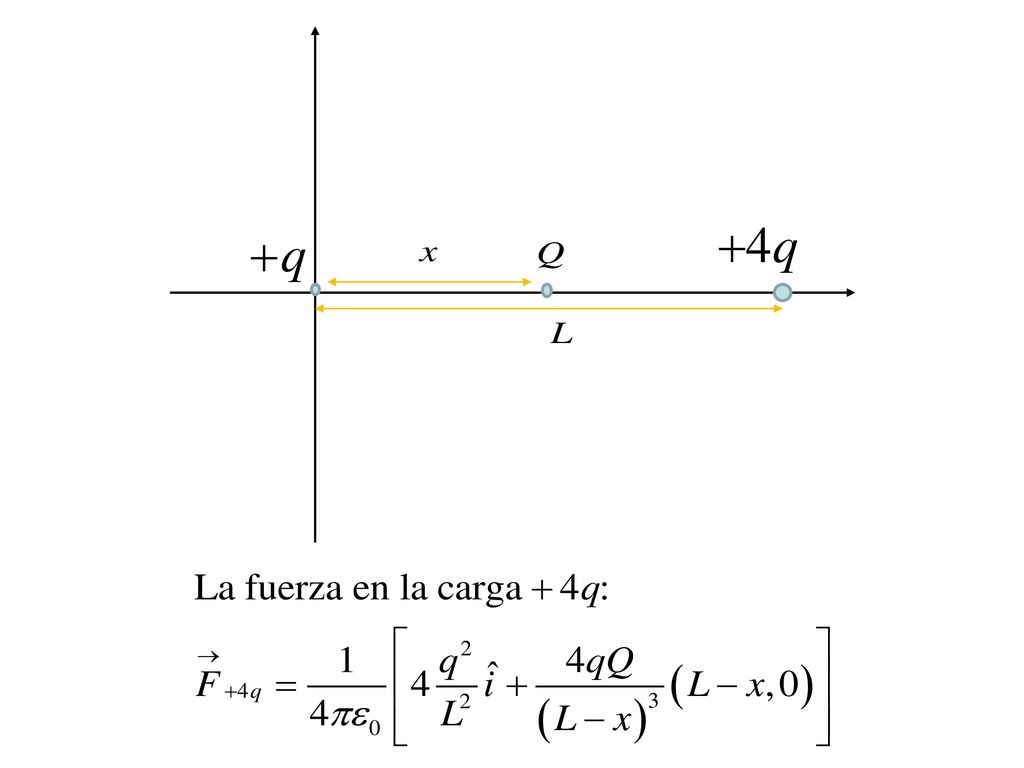

178

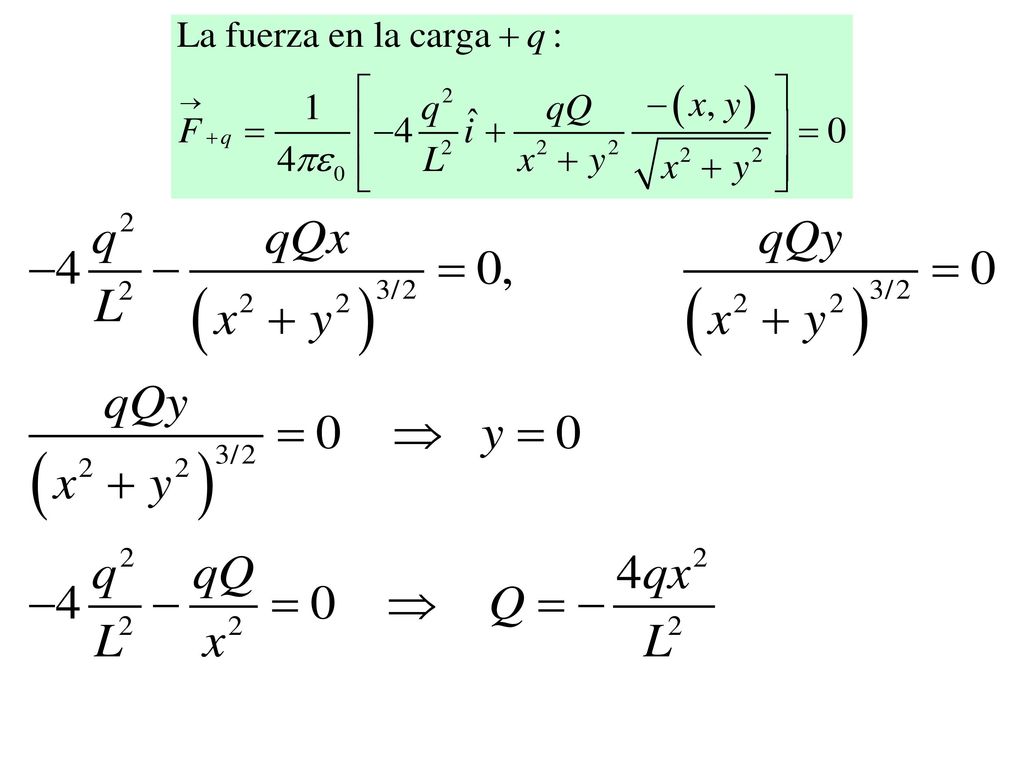

179

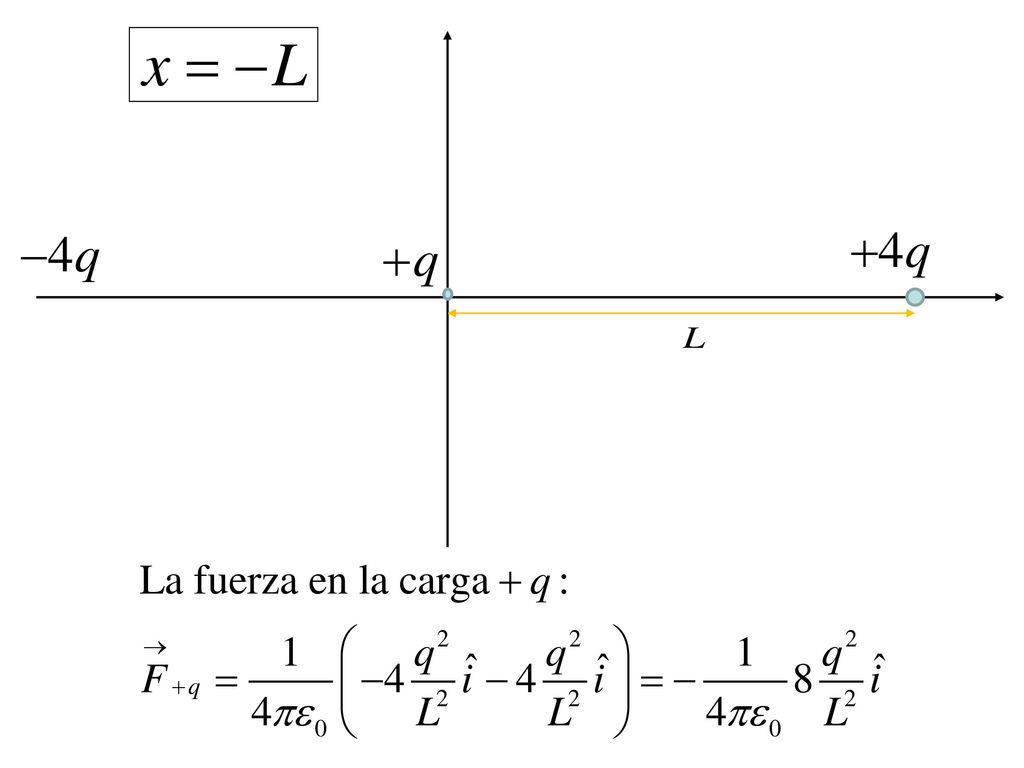

180

181

182

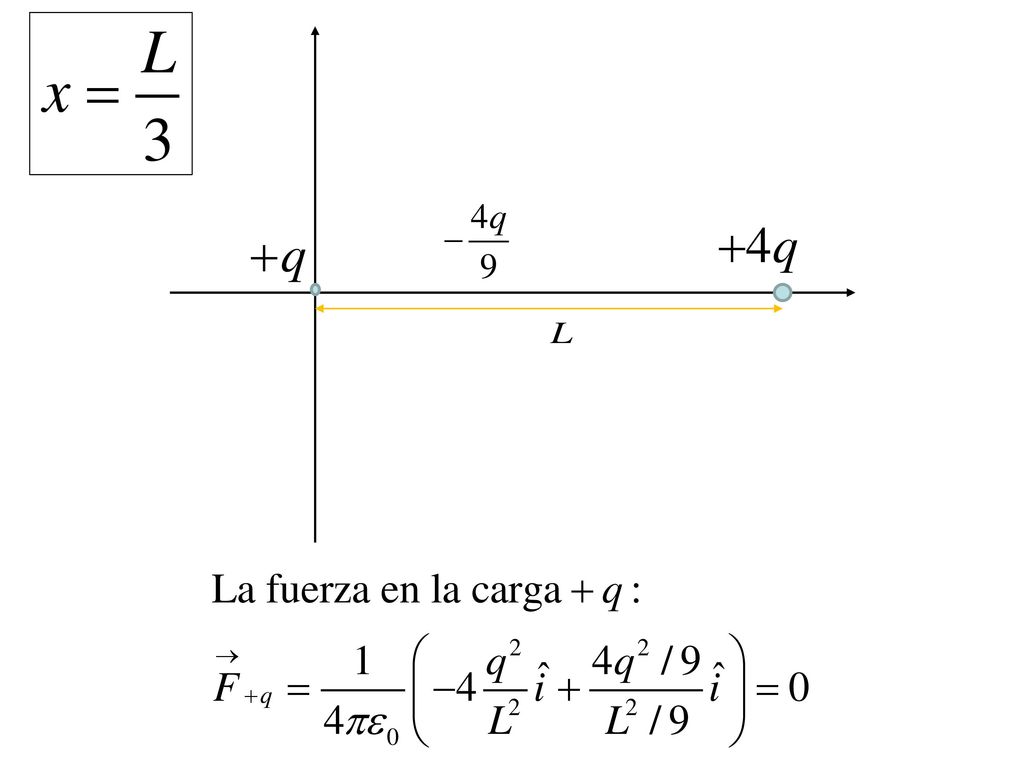

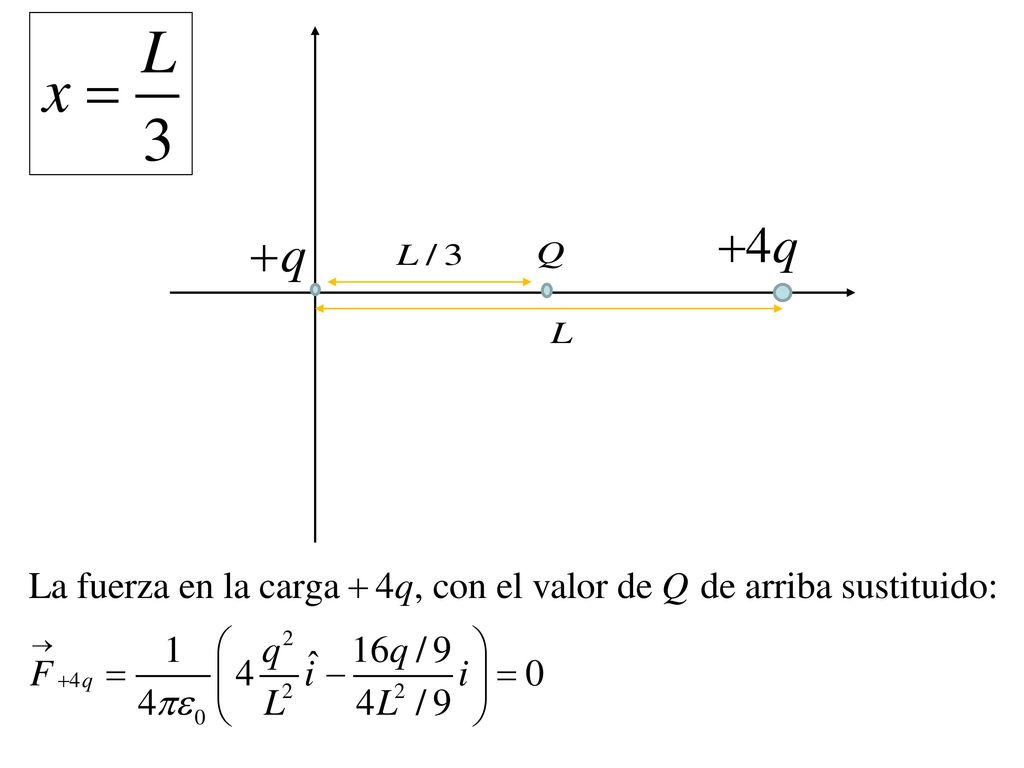

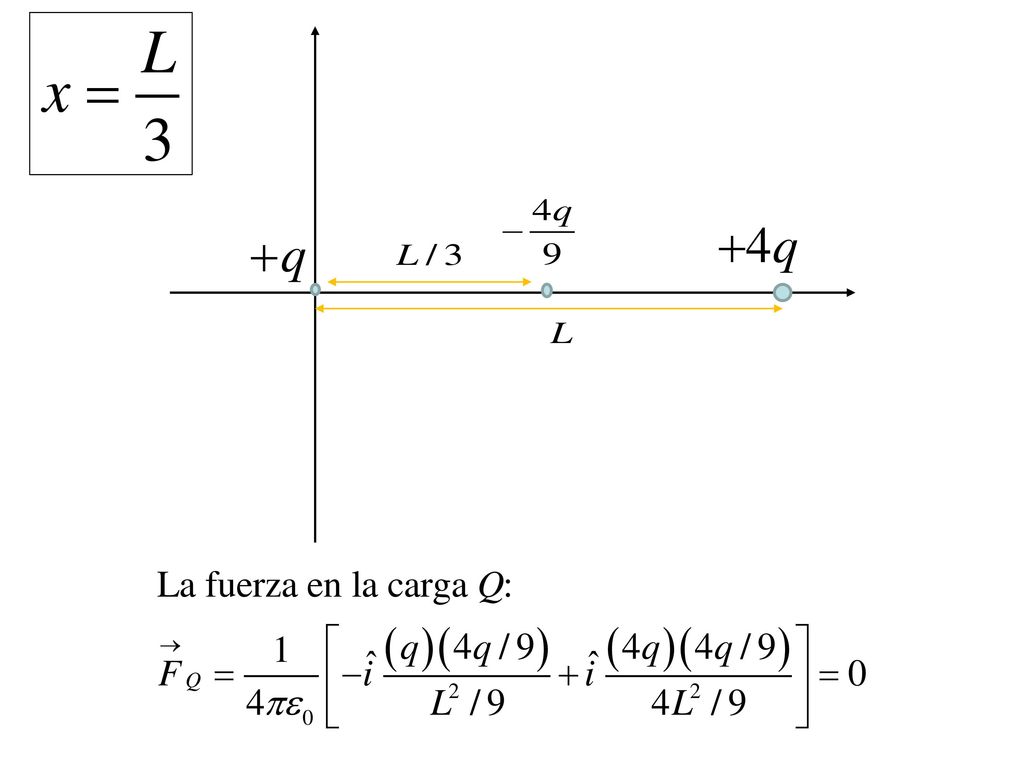

183

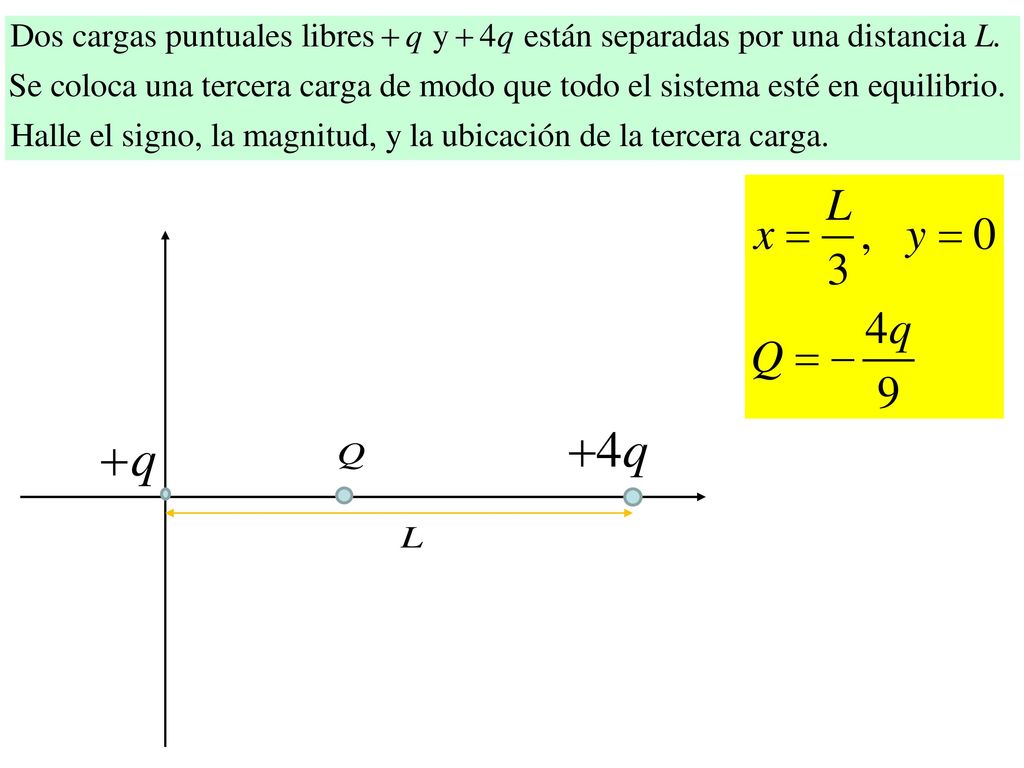

184

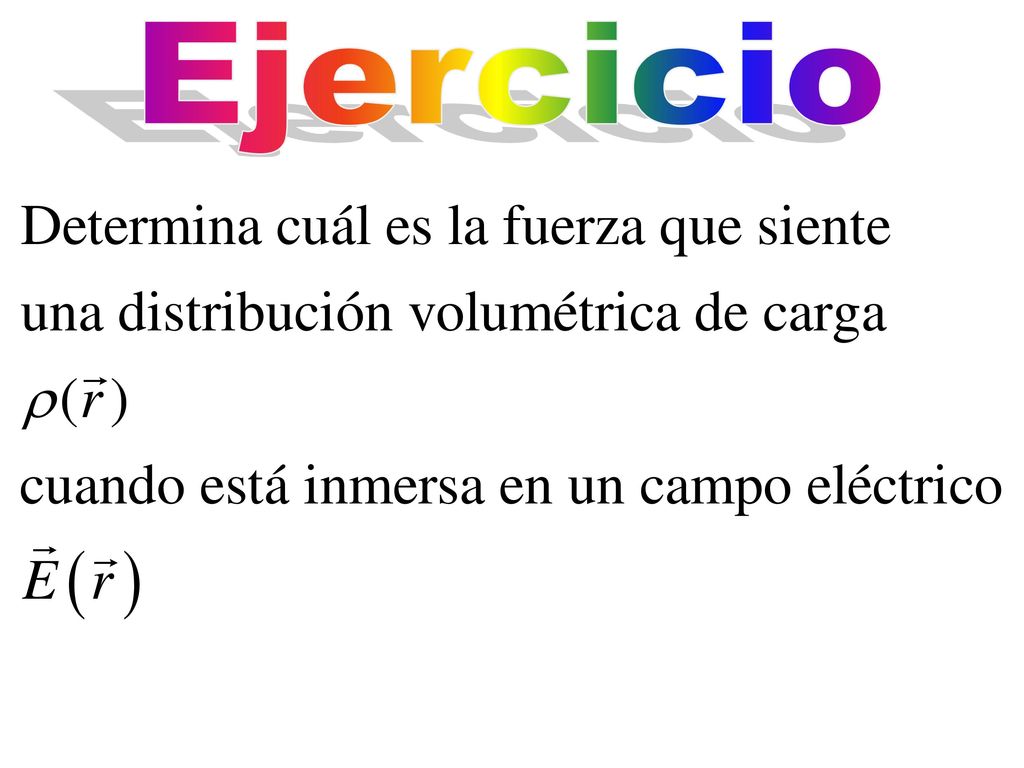

185 Ejercicio

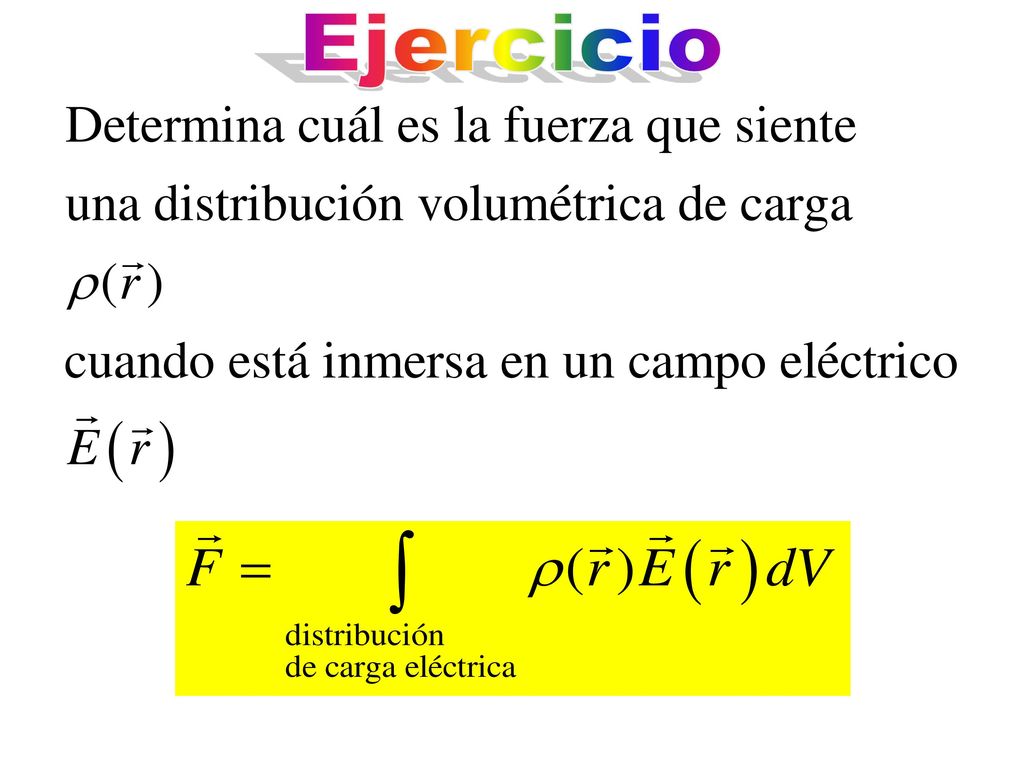

186 Ejercicio

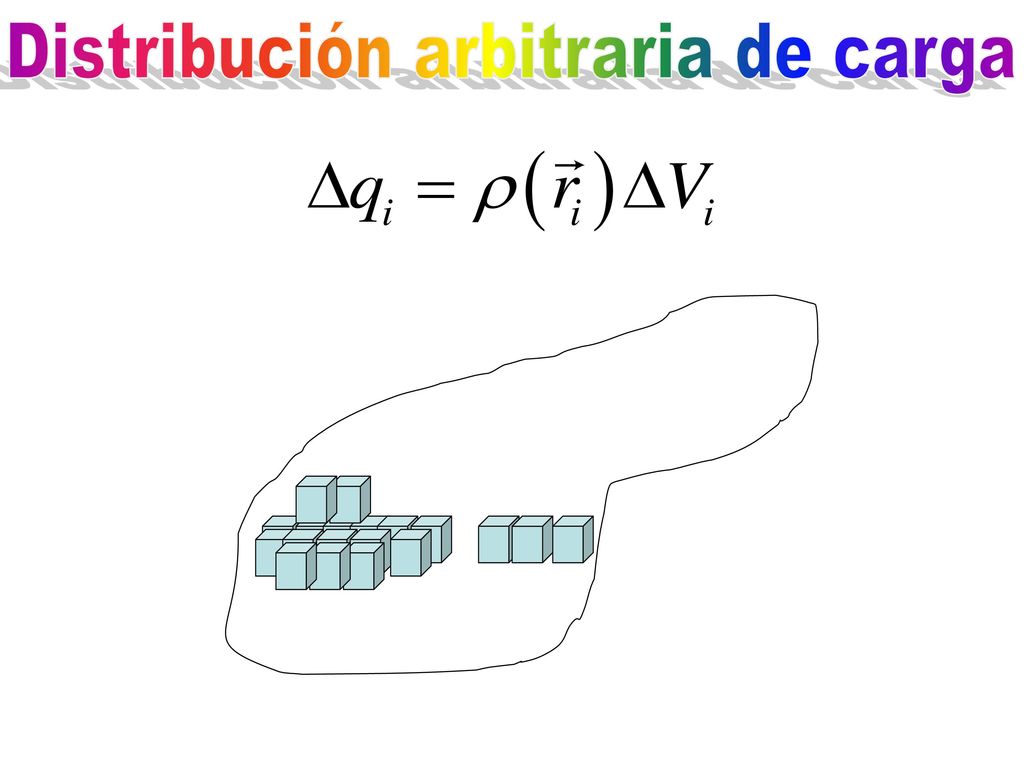

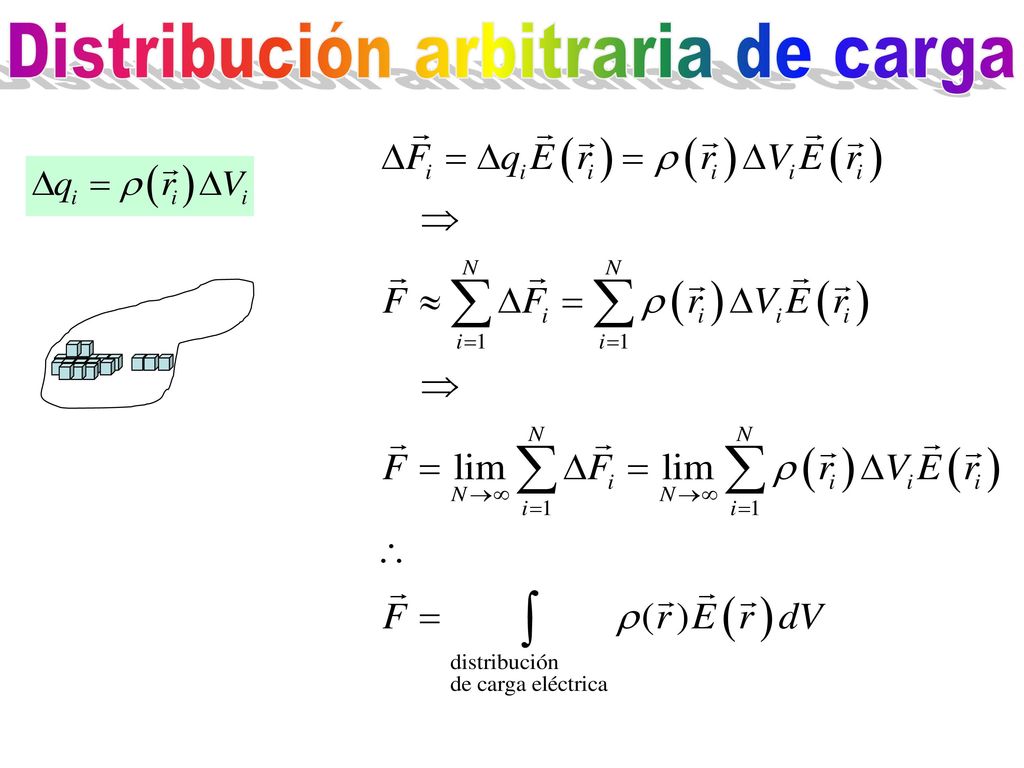

187 Distribución arbitraria de carga

188 Distribución arbitraria de carga

189 Ejercicio

190 Ejercicio

191 Ejercicio

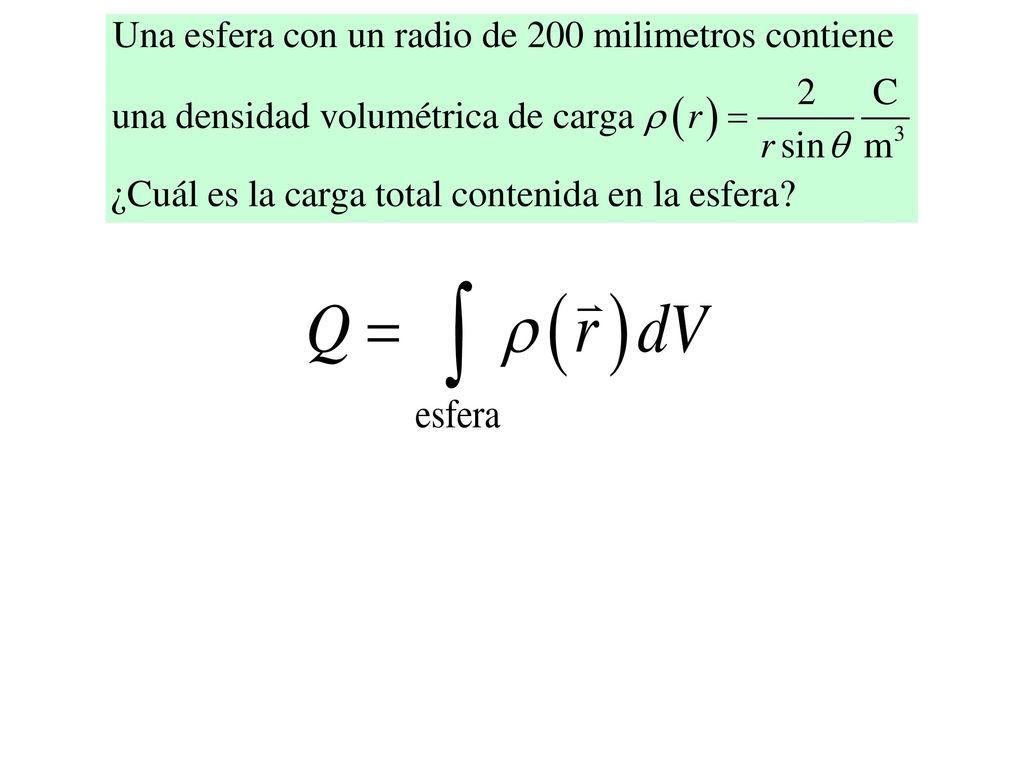

192

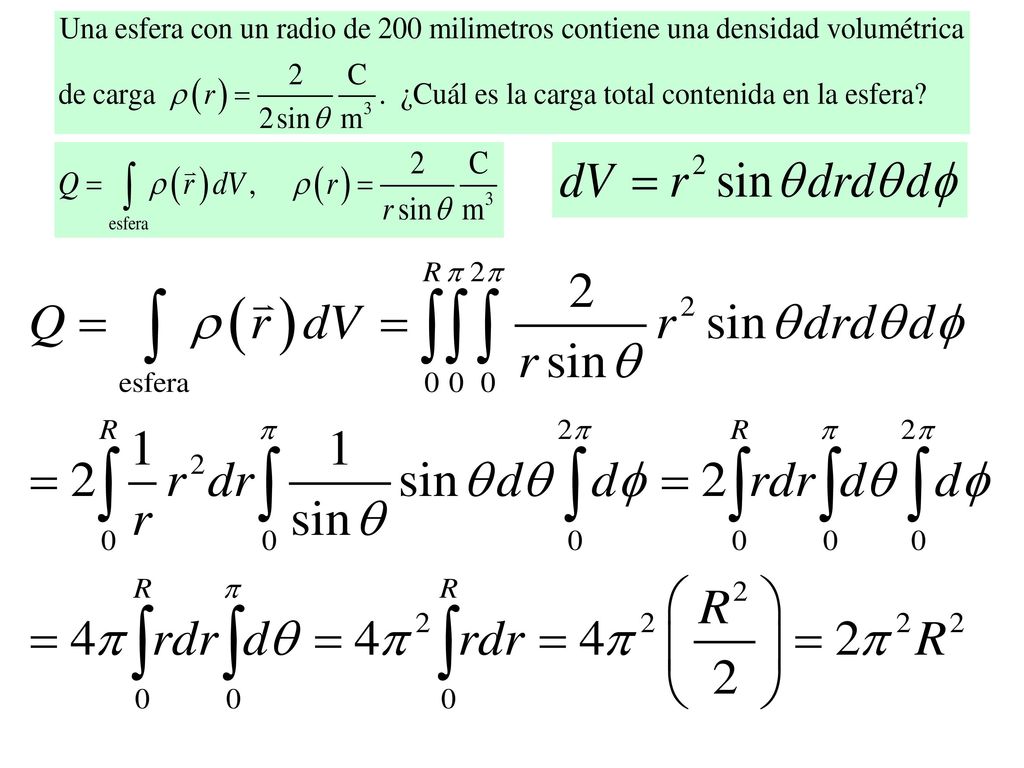

193

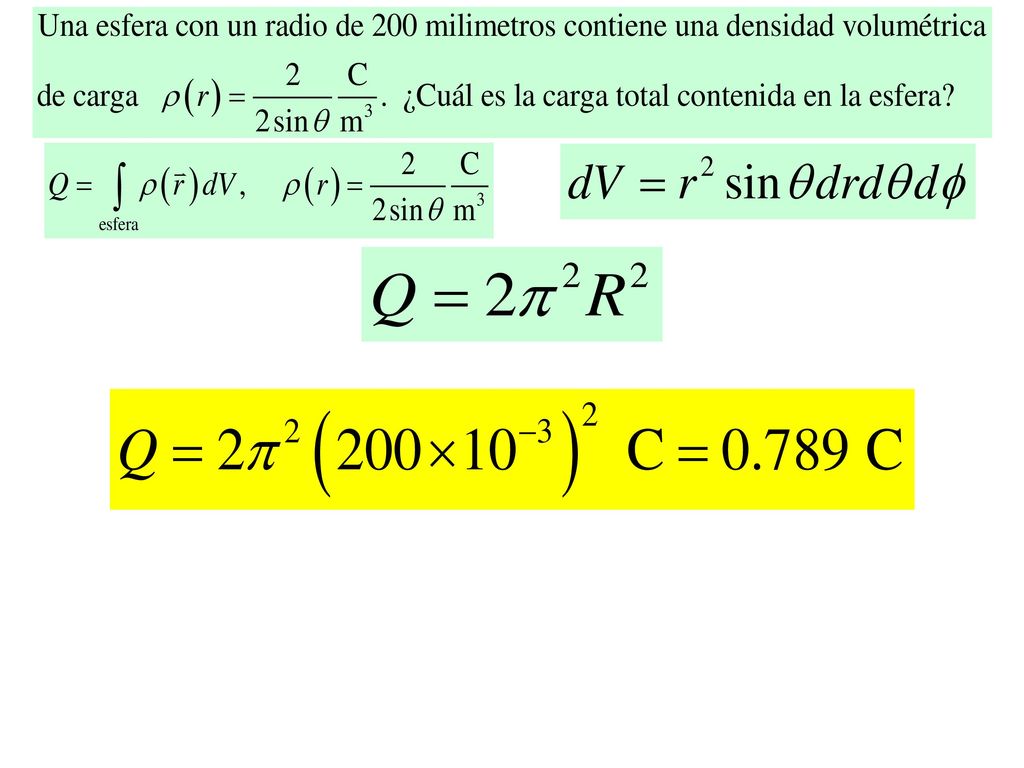

194

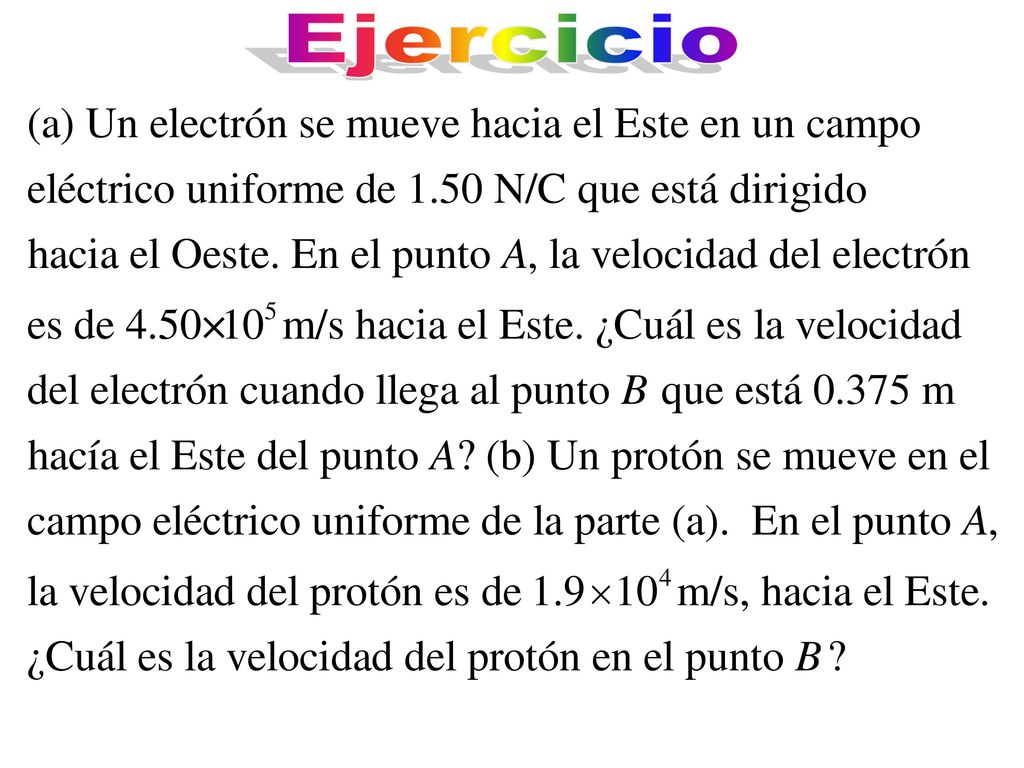

195 Ejercicio

196 Ejercicio

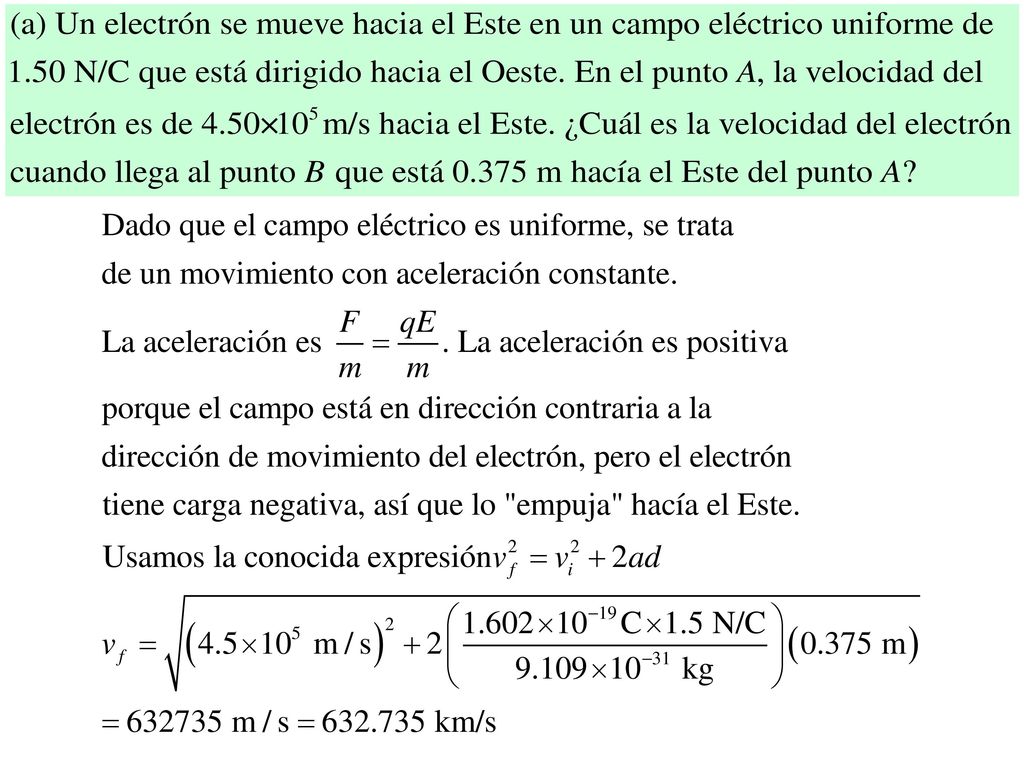

197

198

199 Ejercicio

200 Ejercicio

201

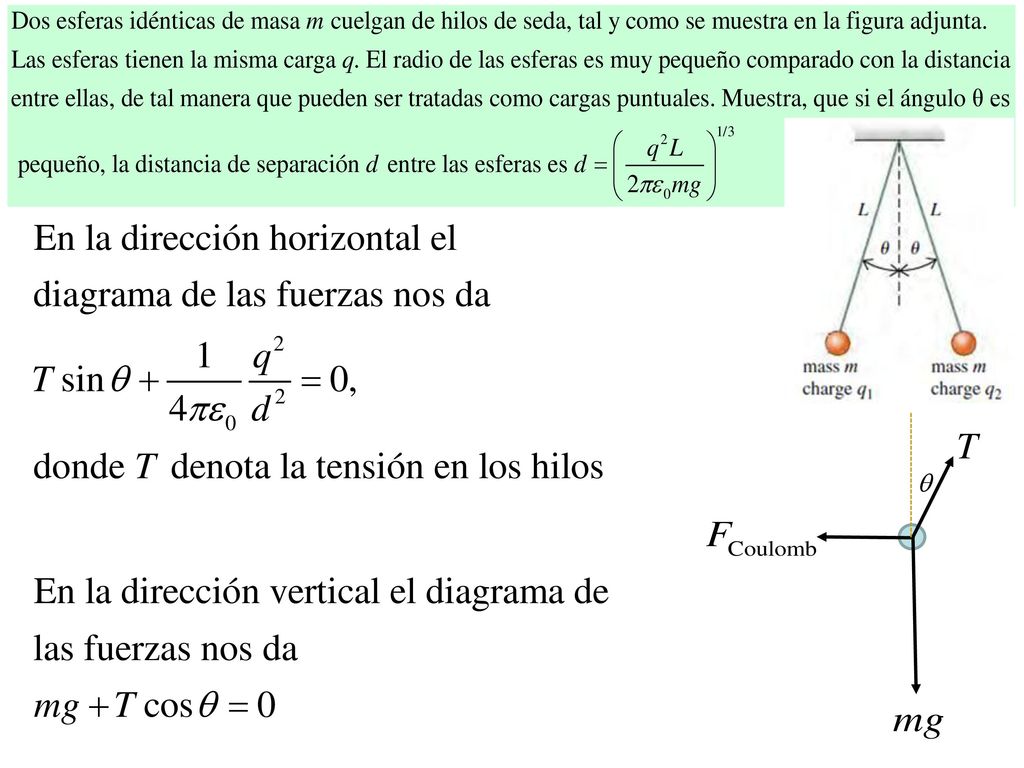

202

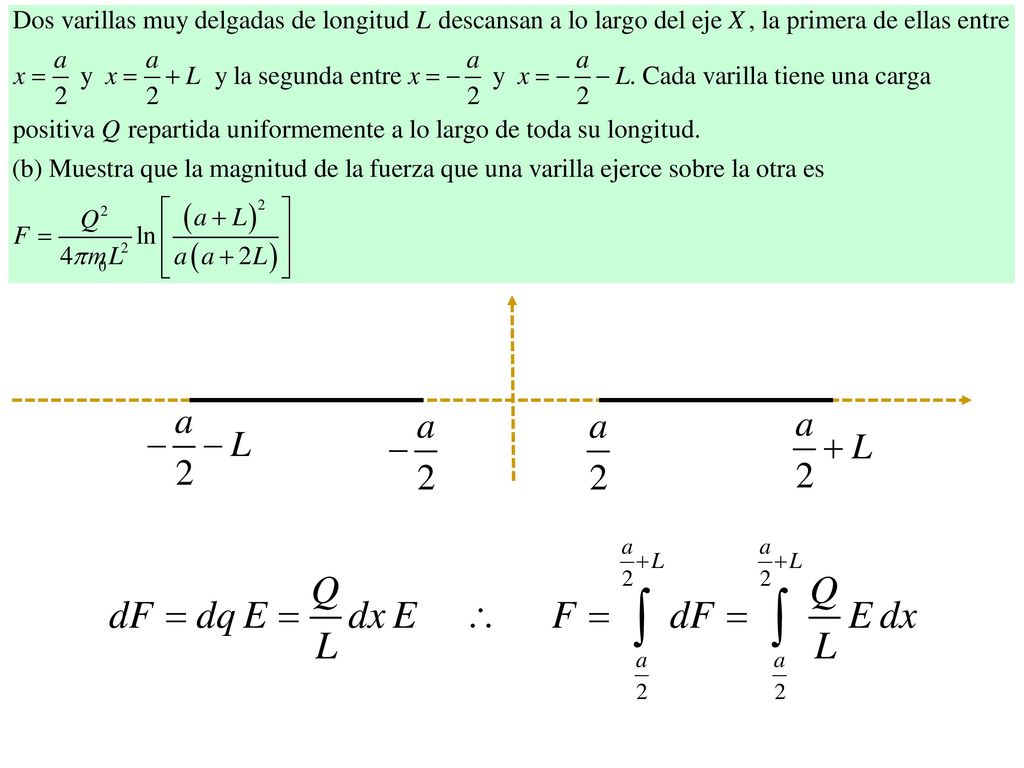

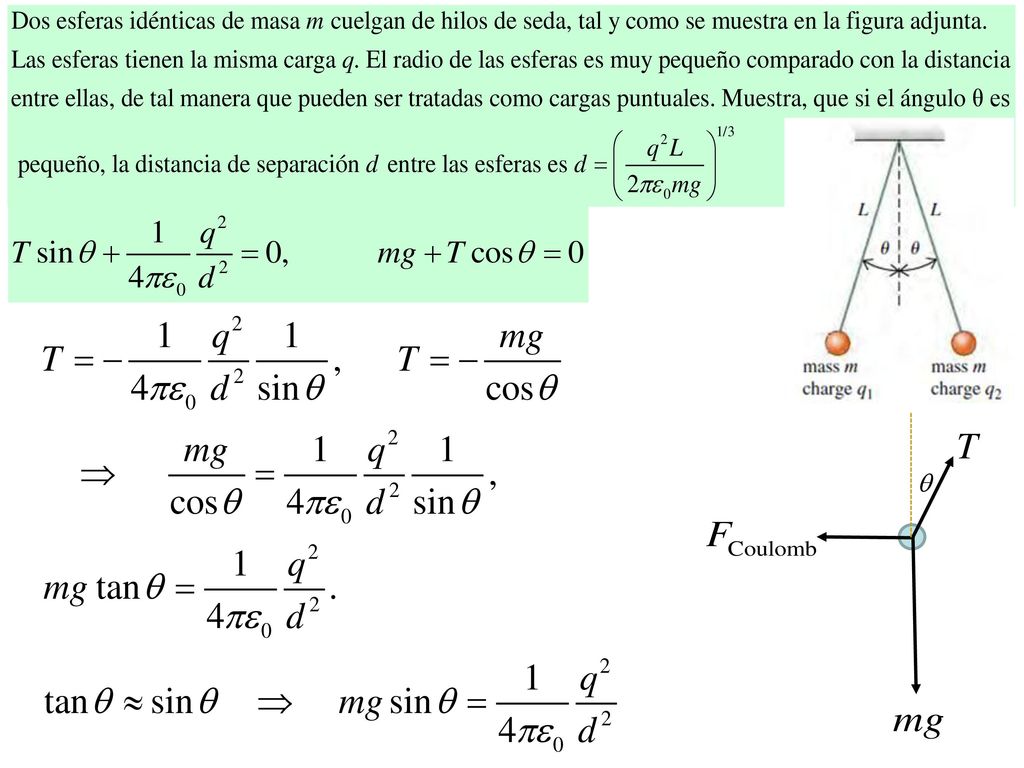

203

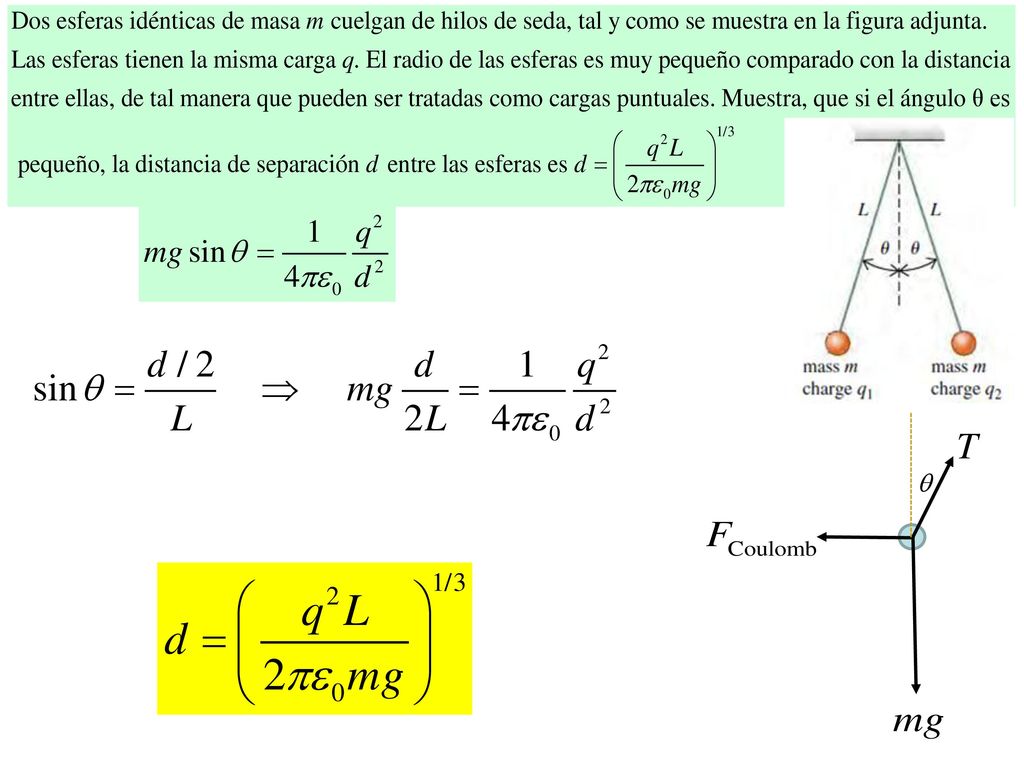

204

205 Ejercicio

206 Ejercicio

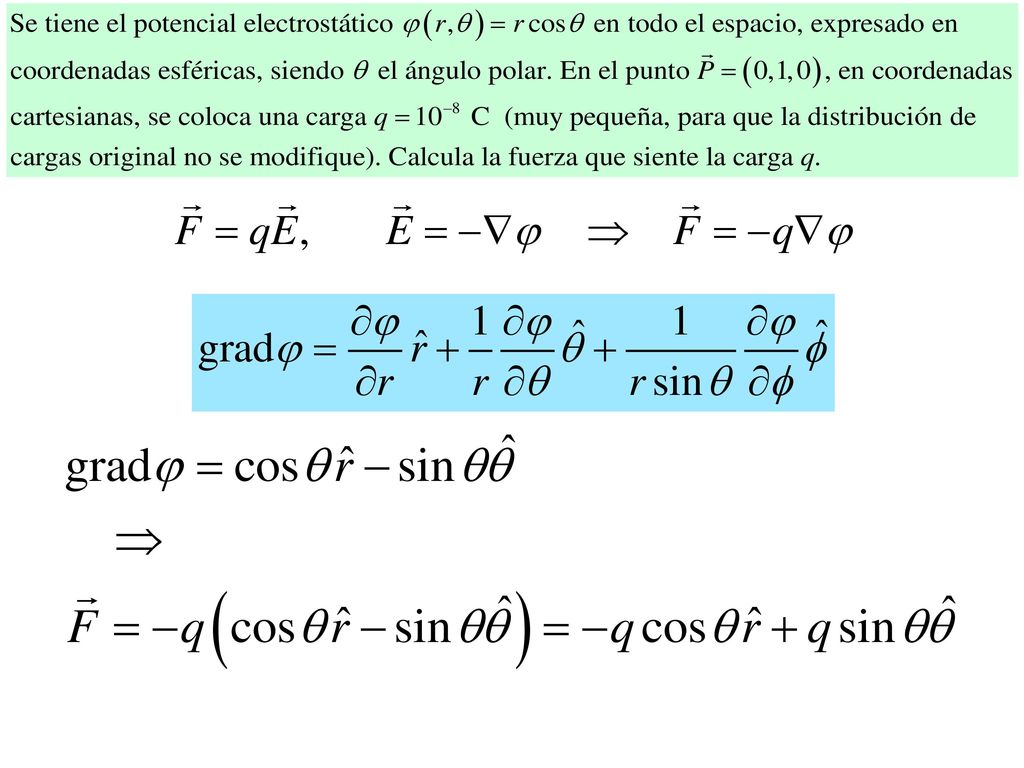

207

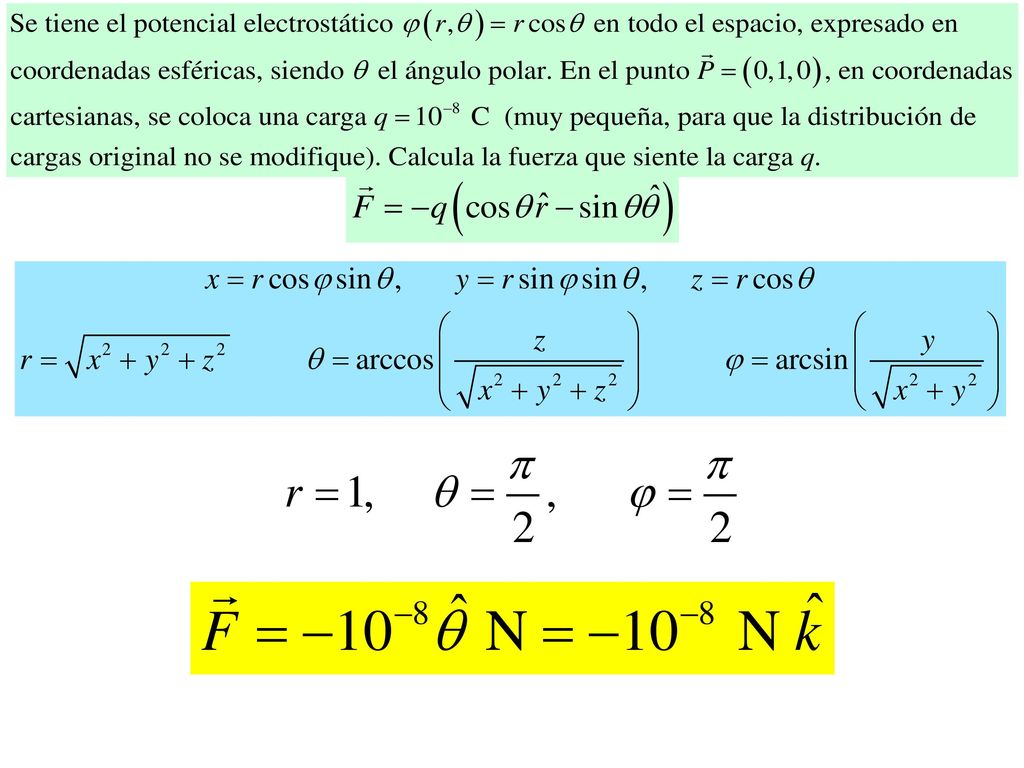

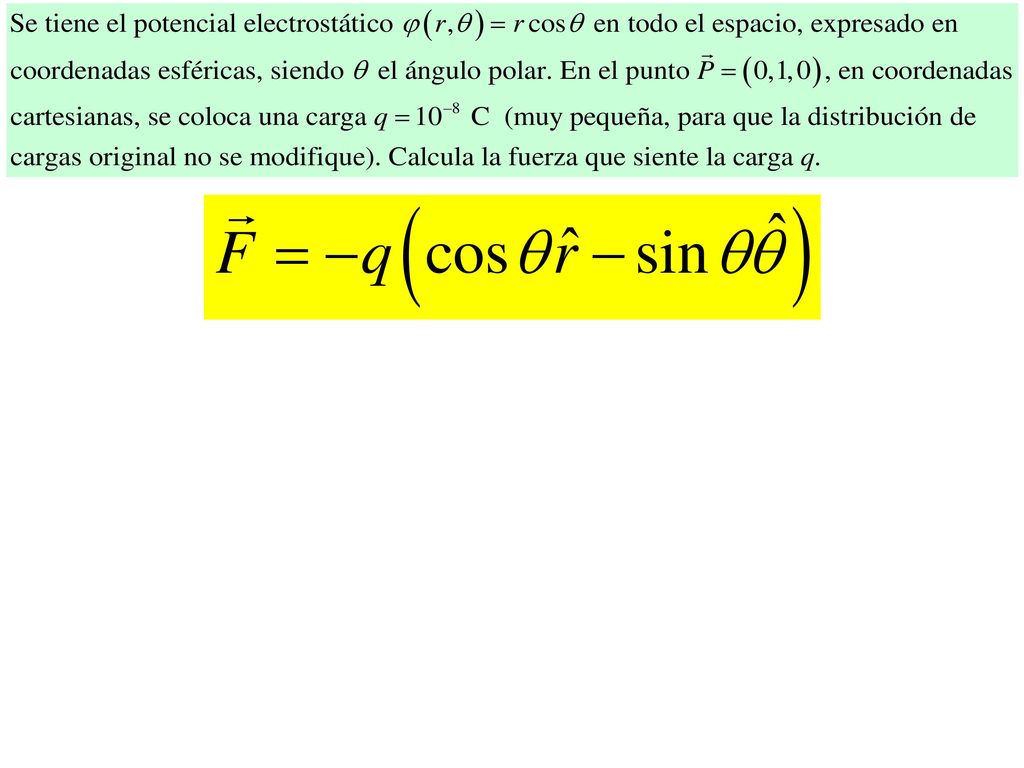

208

209

210 Ejercicio

211 Ejercicio

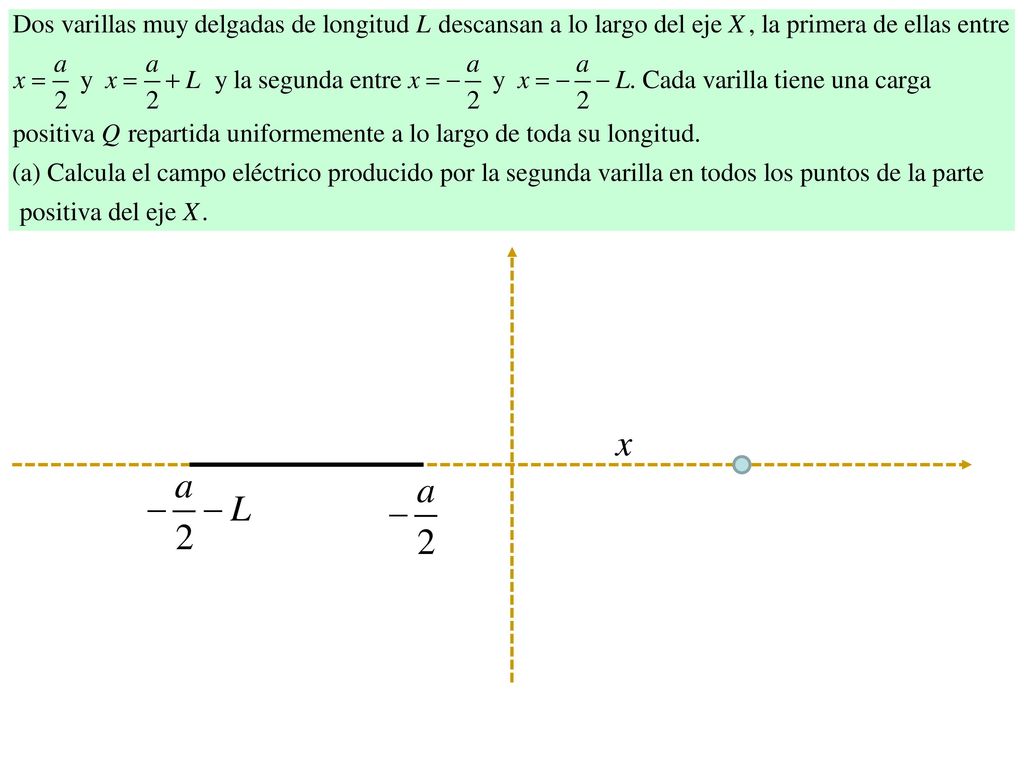

212

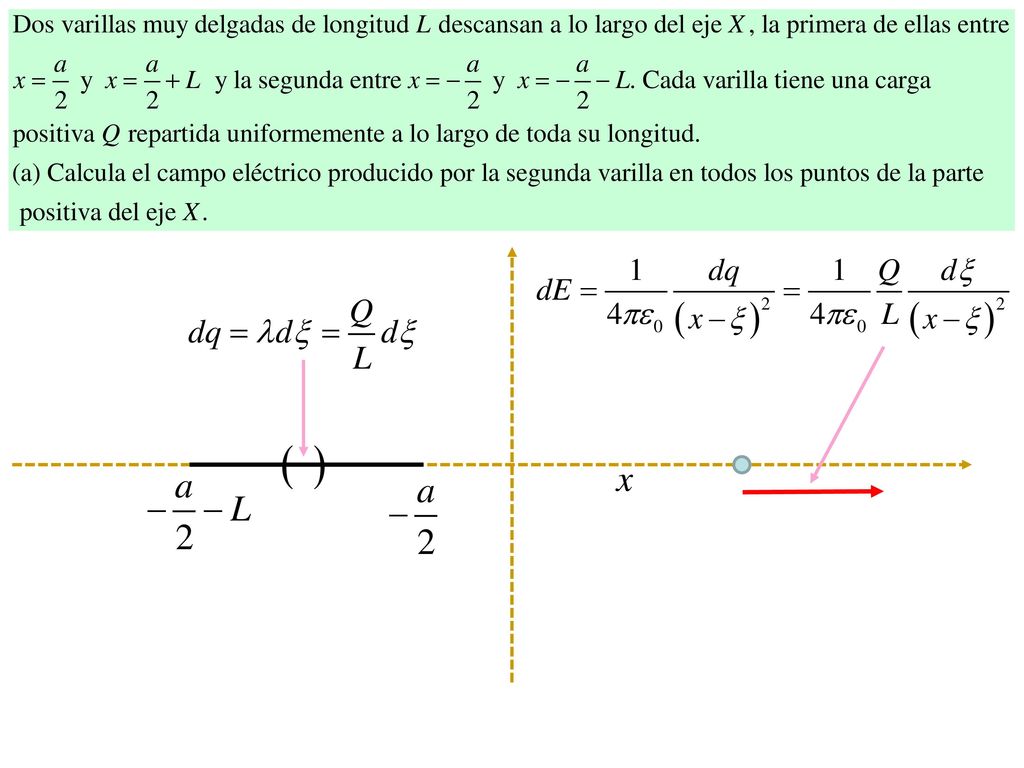

213

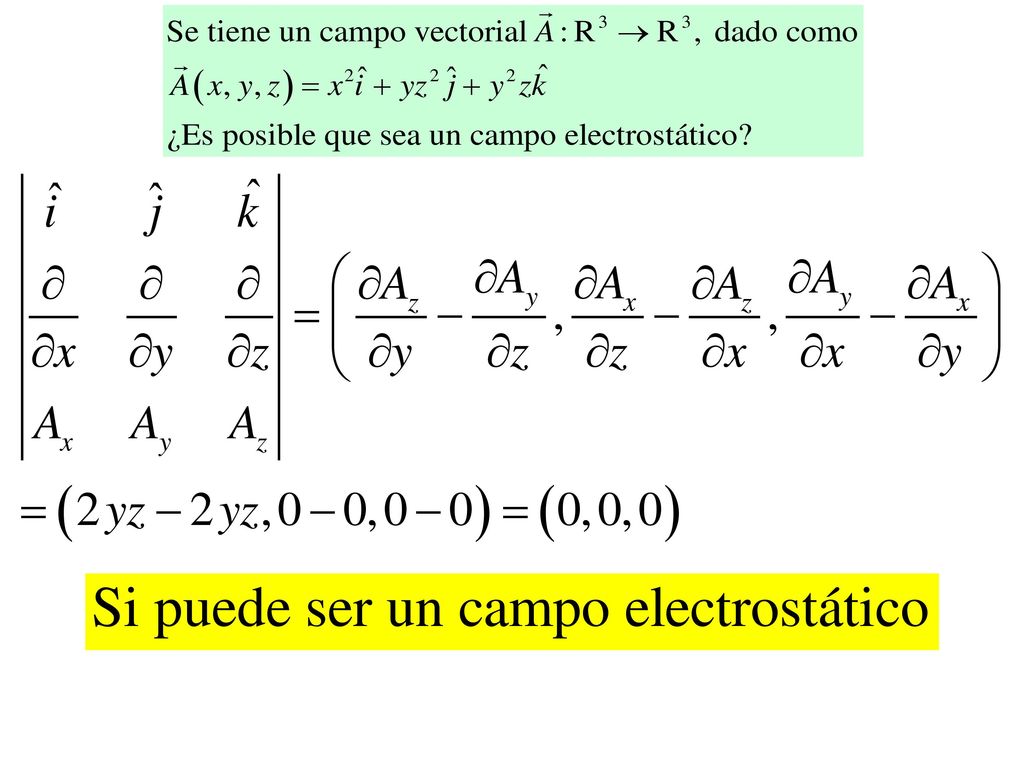

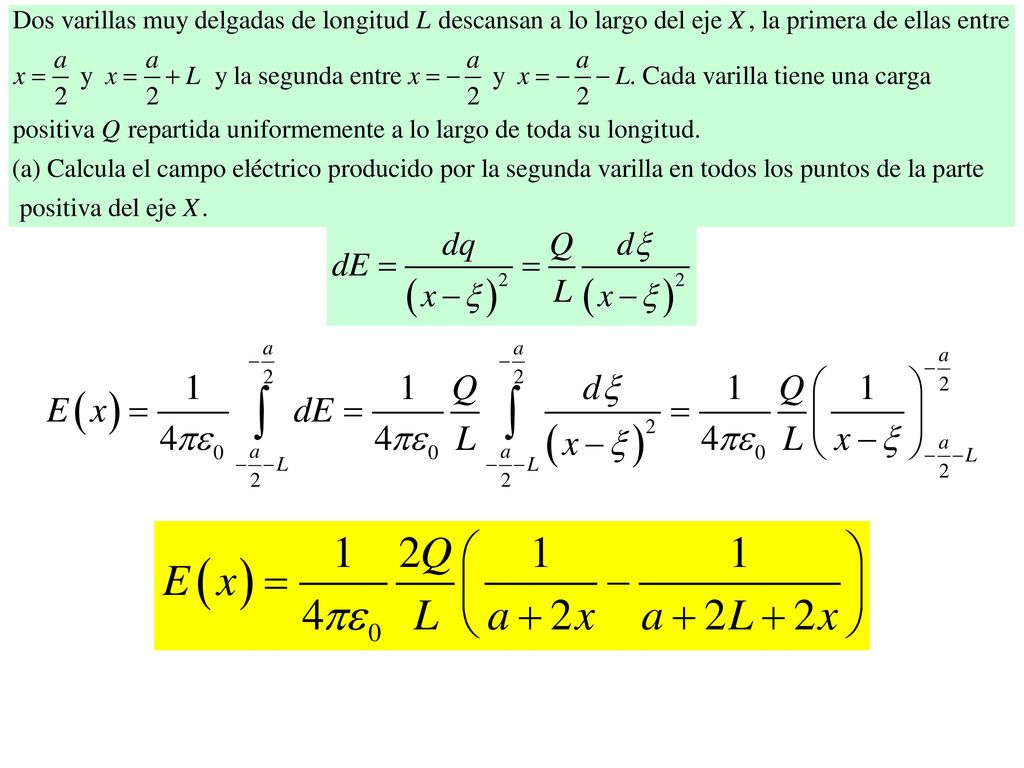

214

215

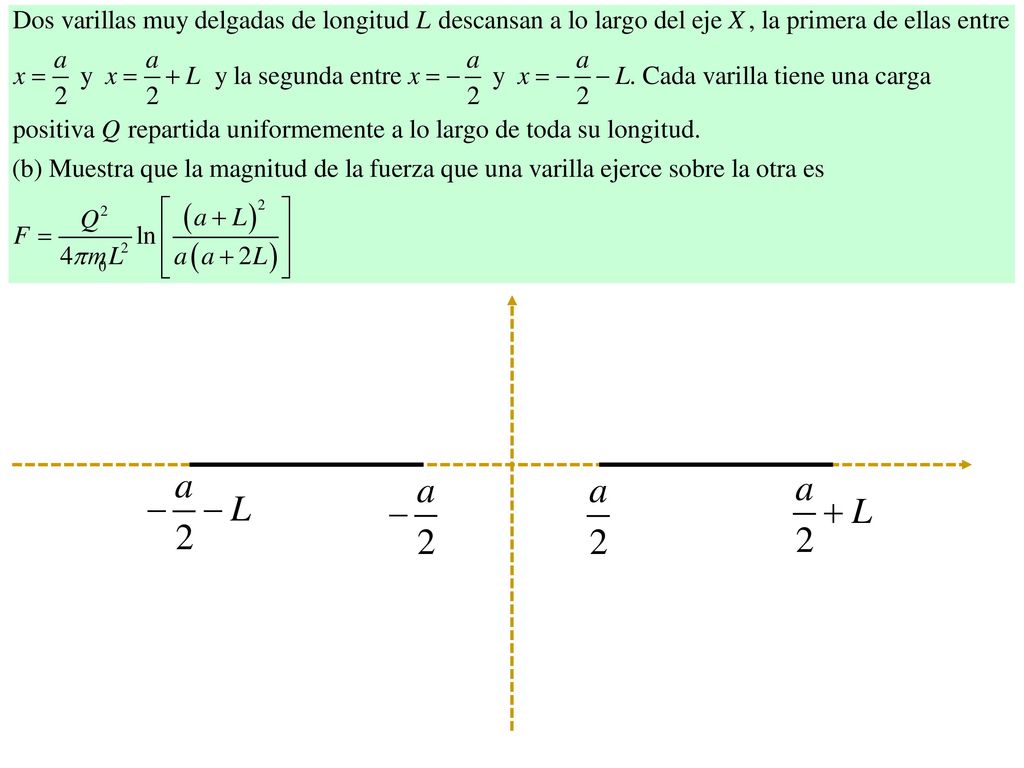

216

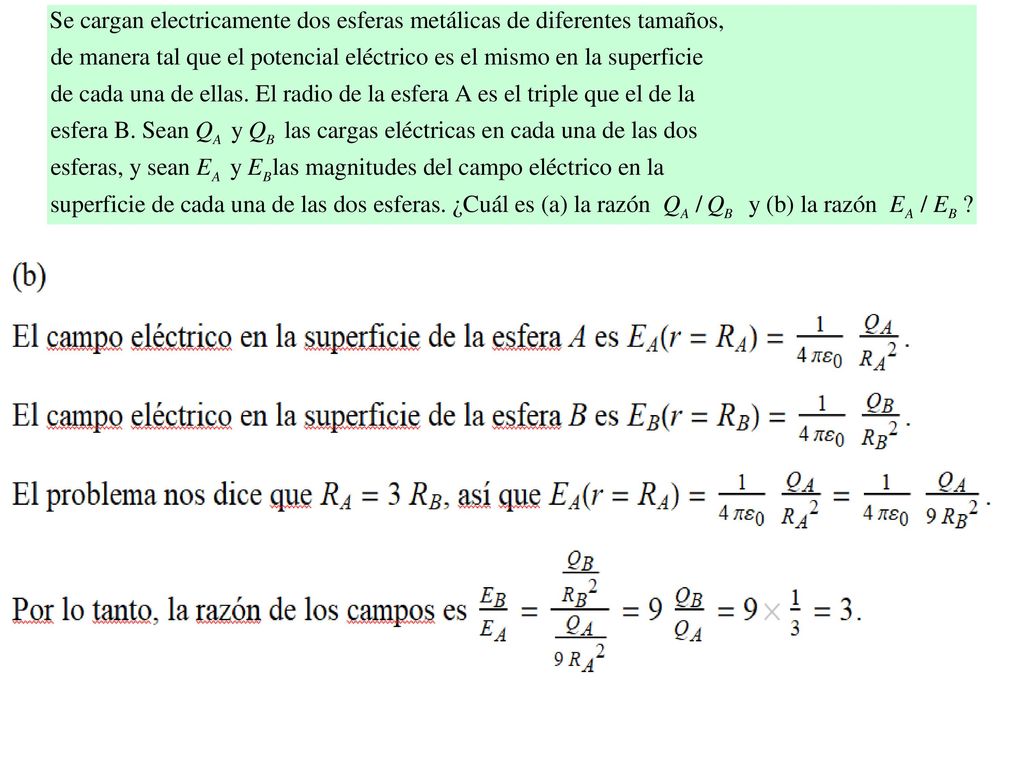

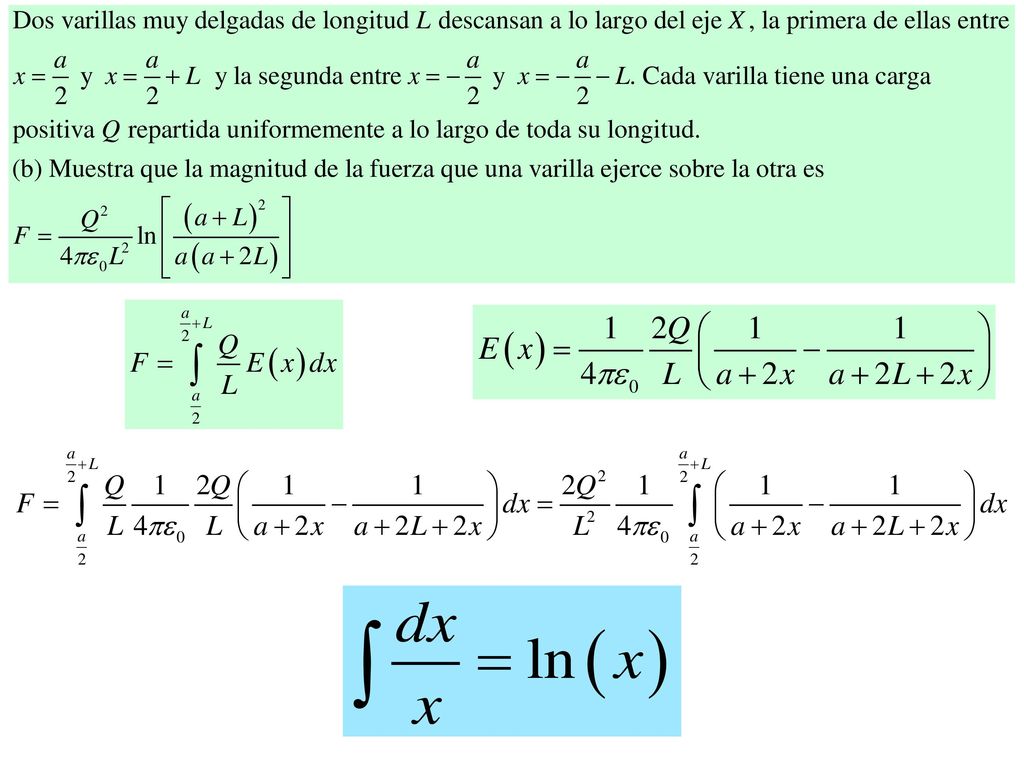

217

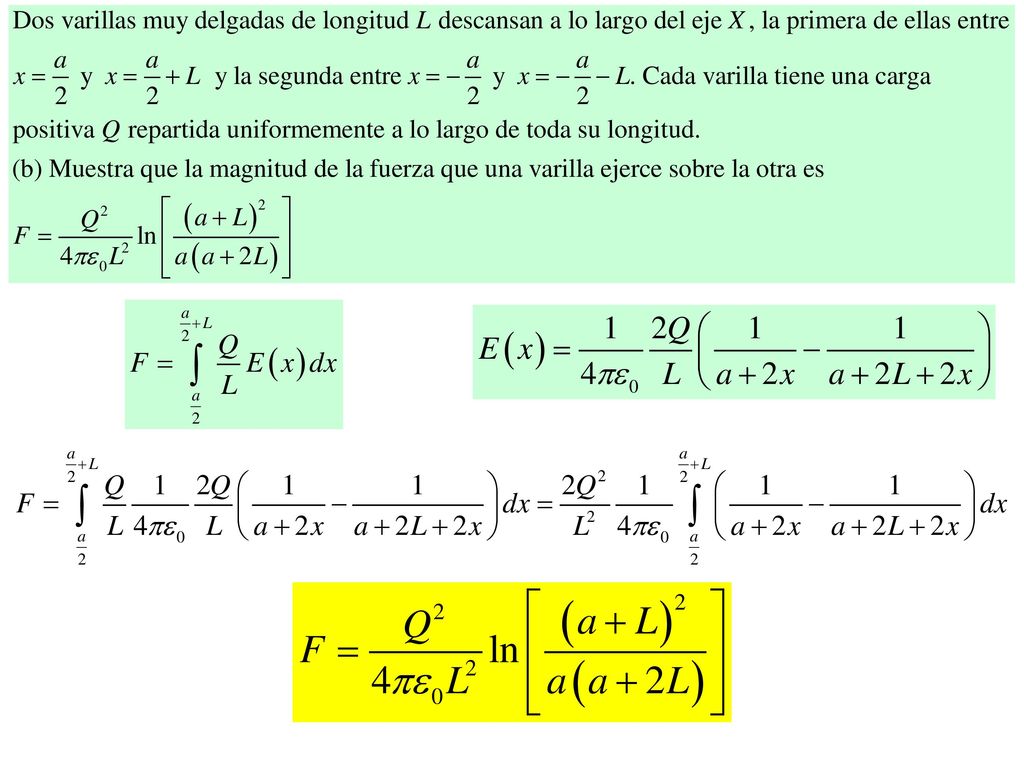

218

219 Ejercicio

220 Ejercicio

221

222 Ejercicio

223 Ejercicio

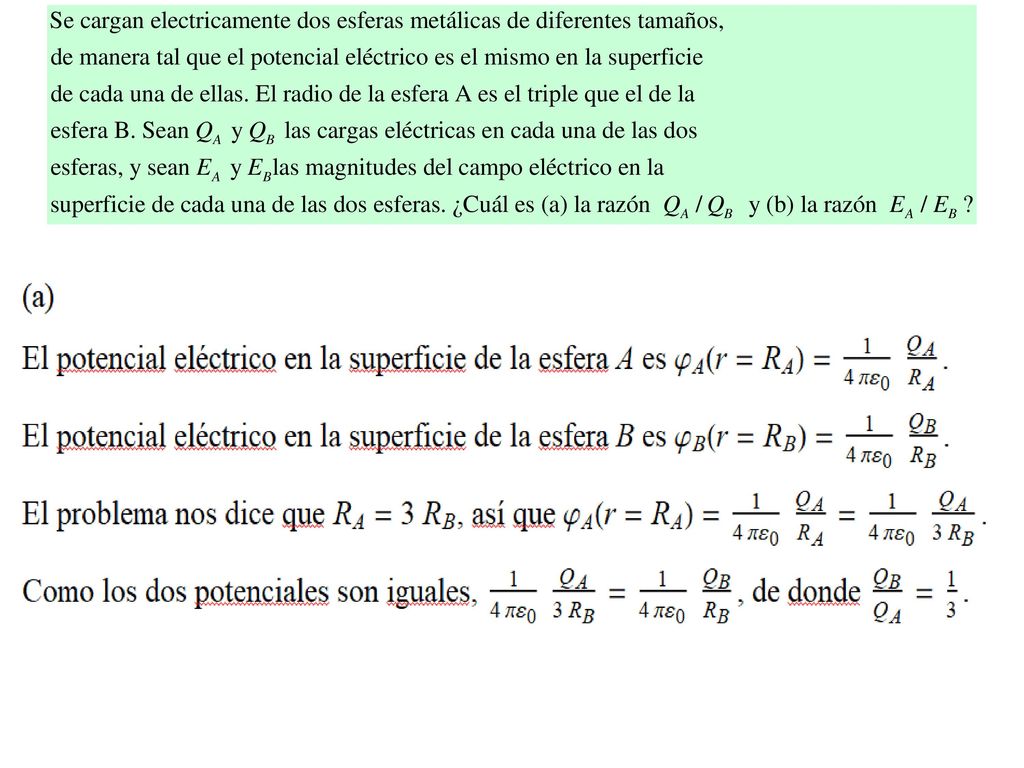

224

225

226 Ejercicio

227 Ejercicio

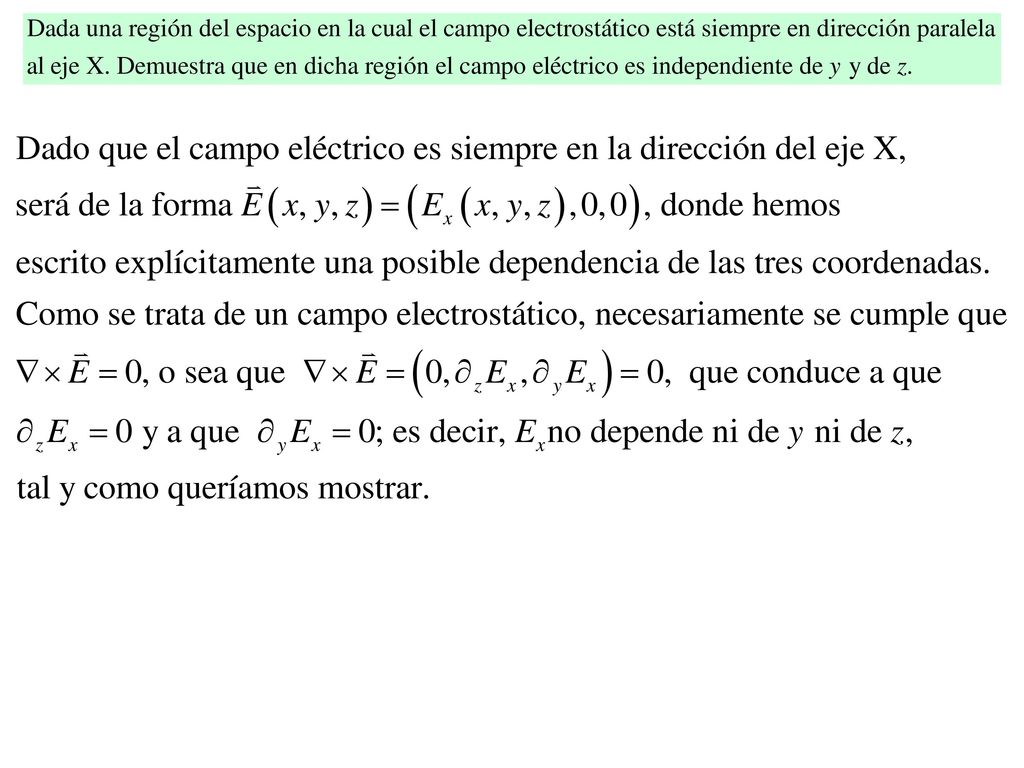

228

229 Ejercicio

230 Ejercicio

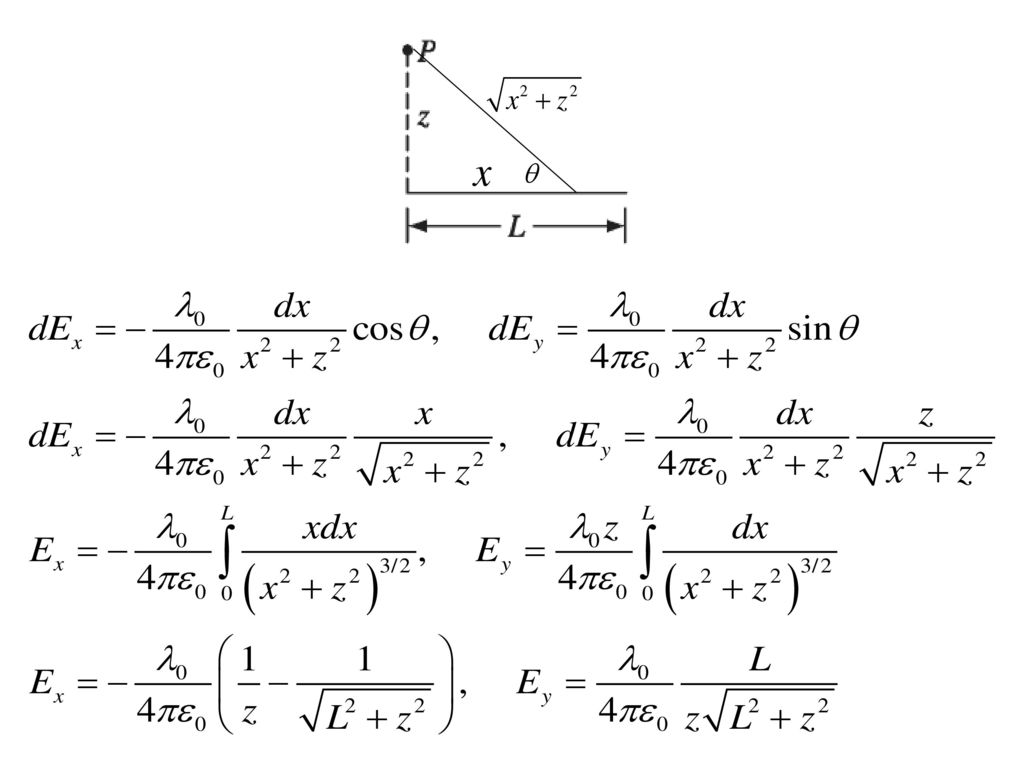

231

232

233 Ejercicio

234 Ejercicio

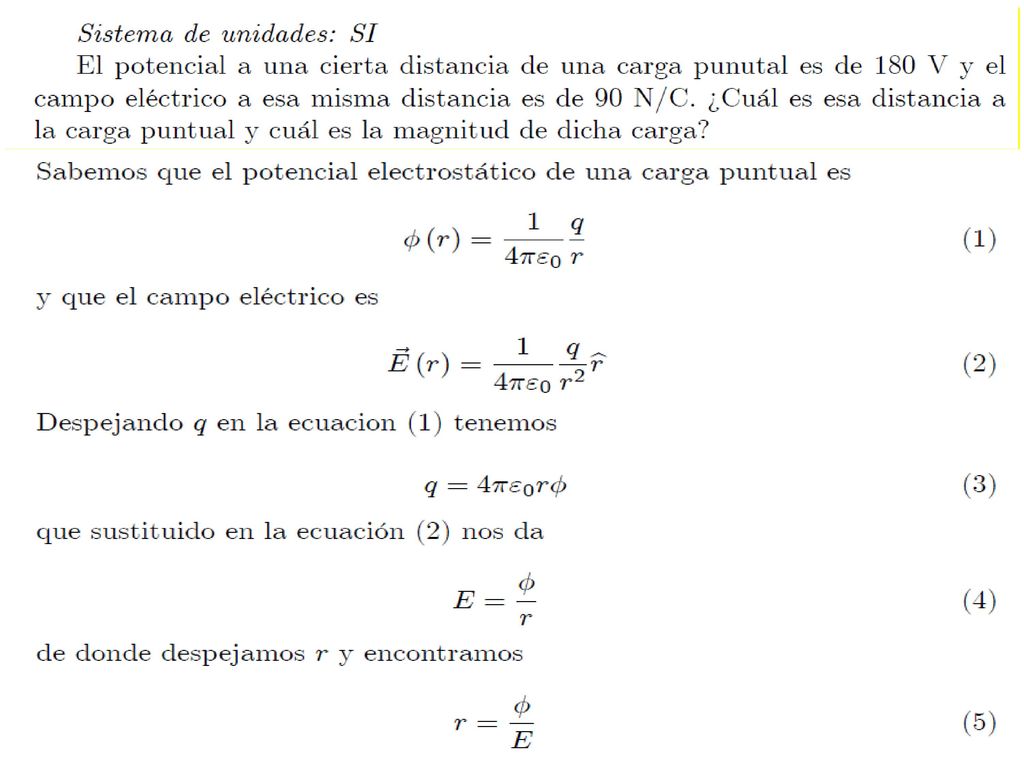

235

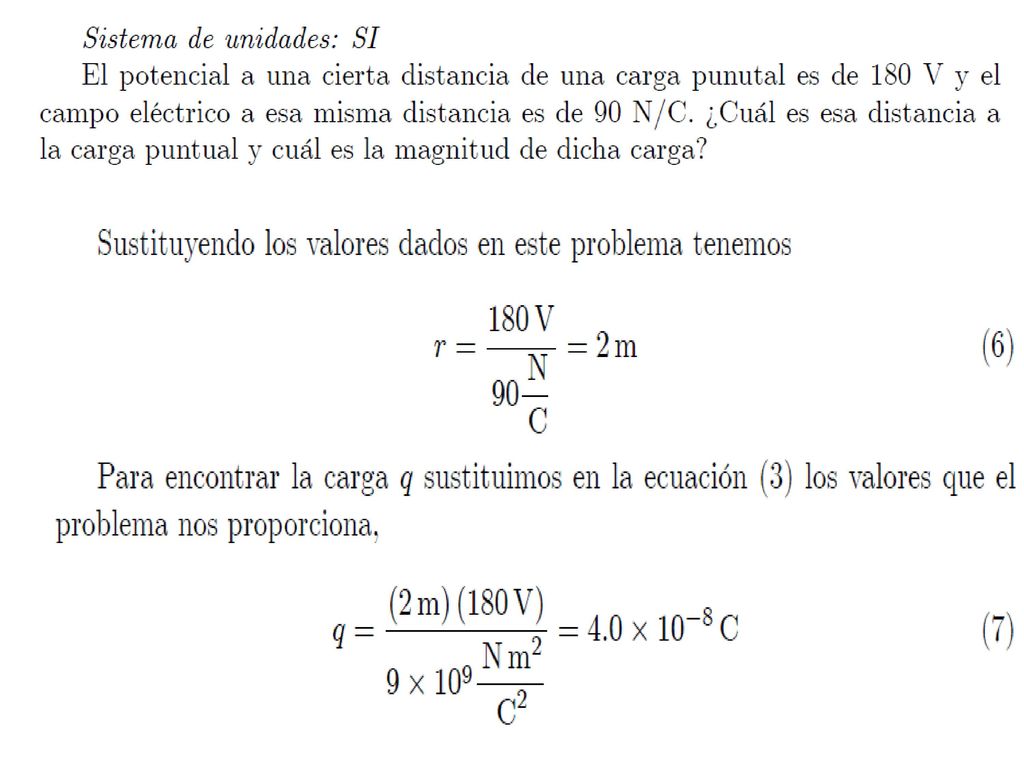

236

237 Ejercicio

238 Ejercicio

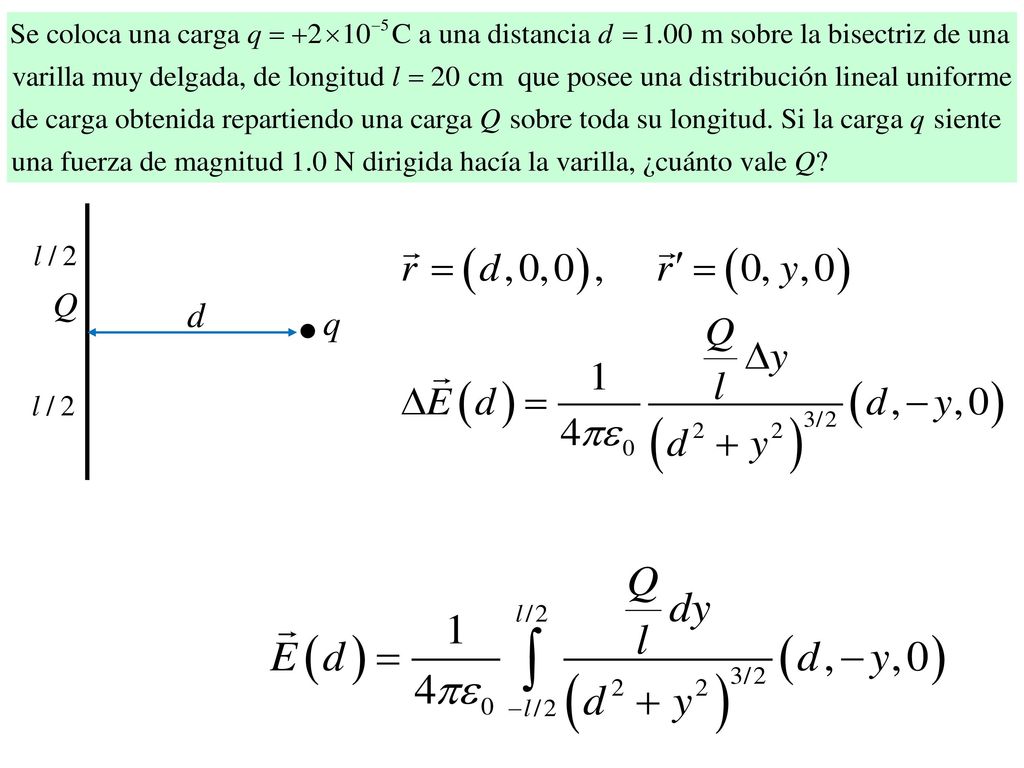

239

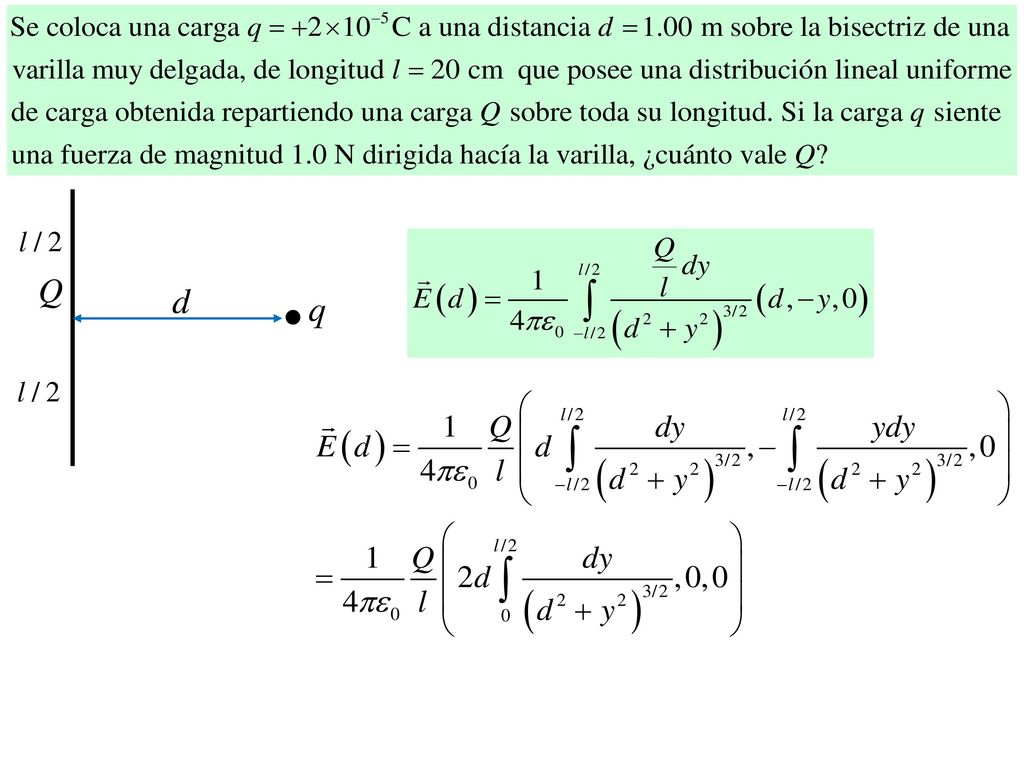

240

241

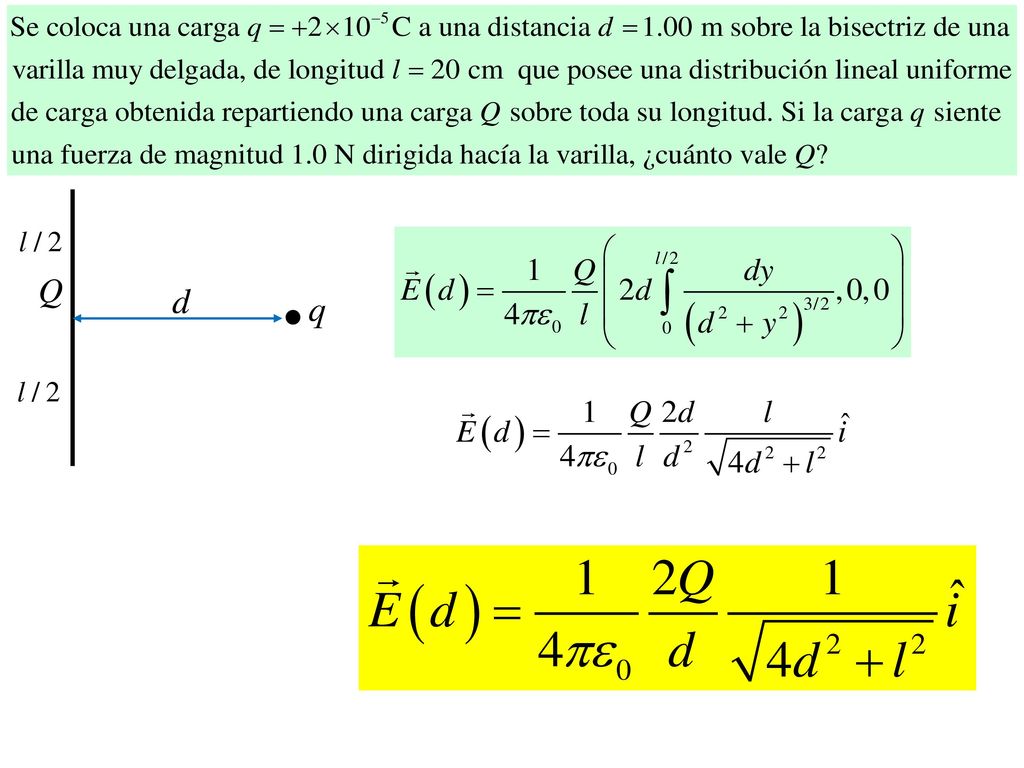

242

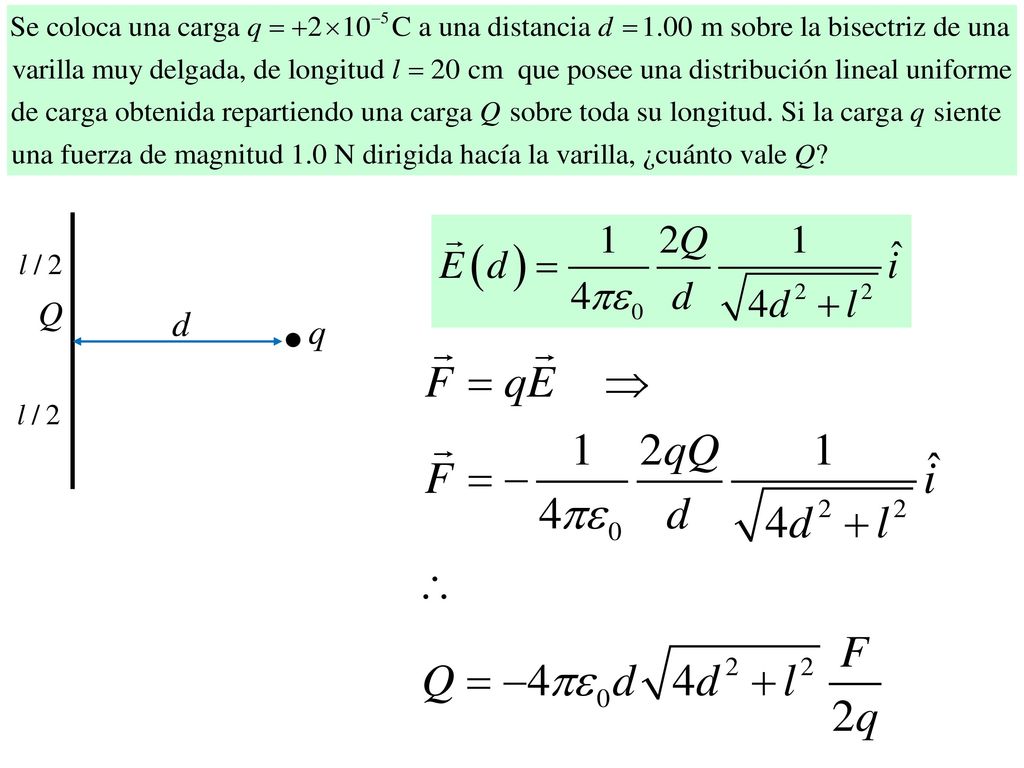

243

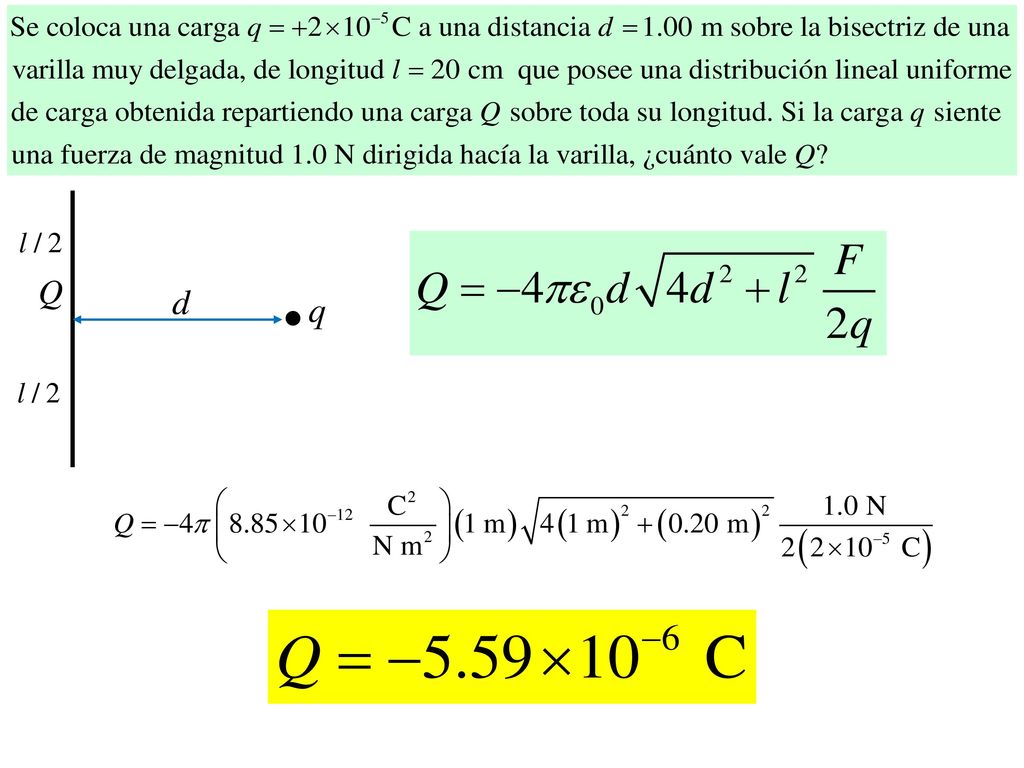

244

245 Ejercicio

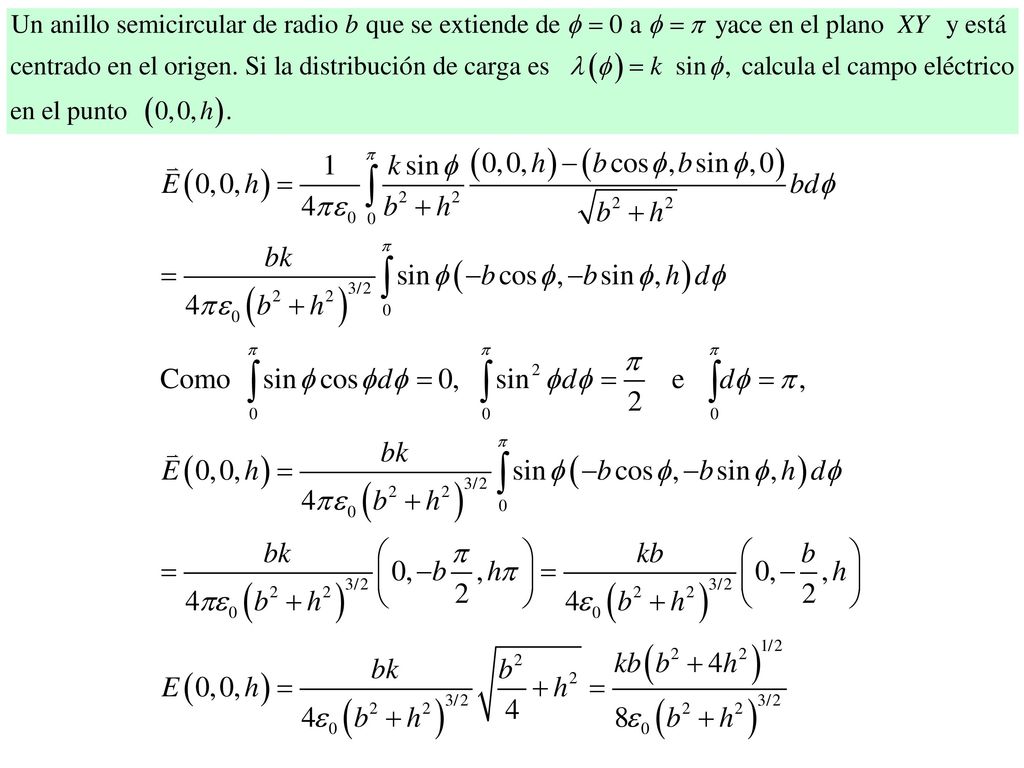

246 Ejercicio

247

248 Ejercicio

249 Ejercicio

250

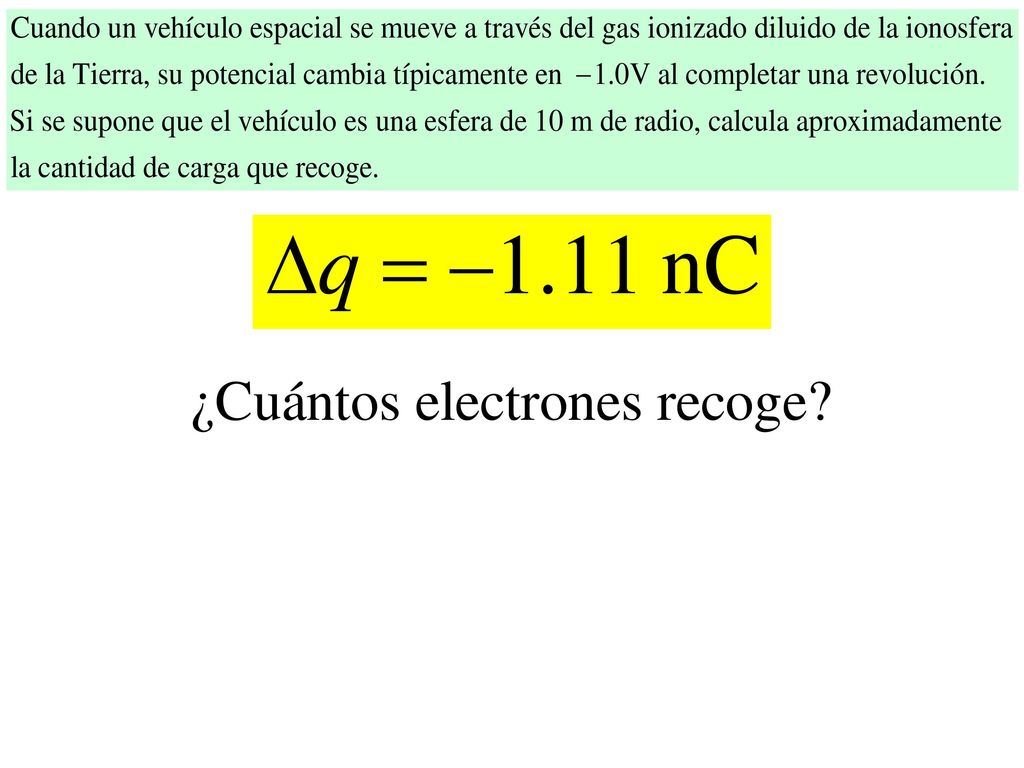

251

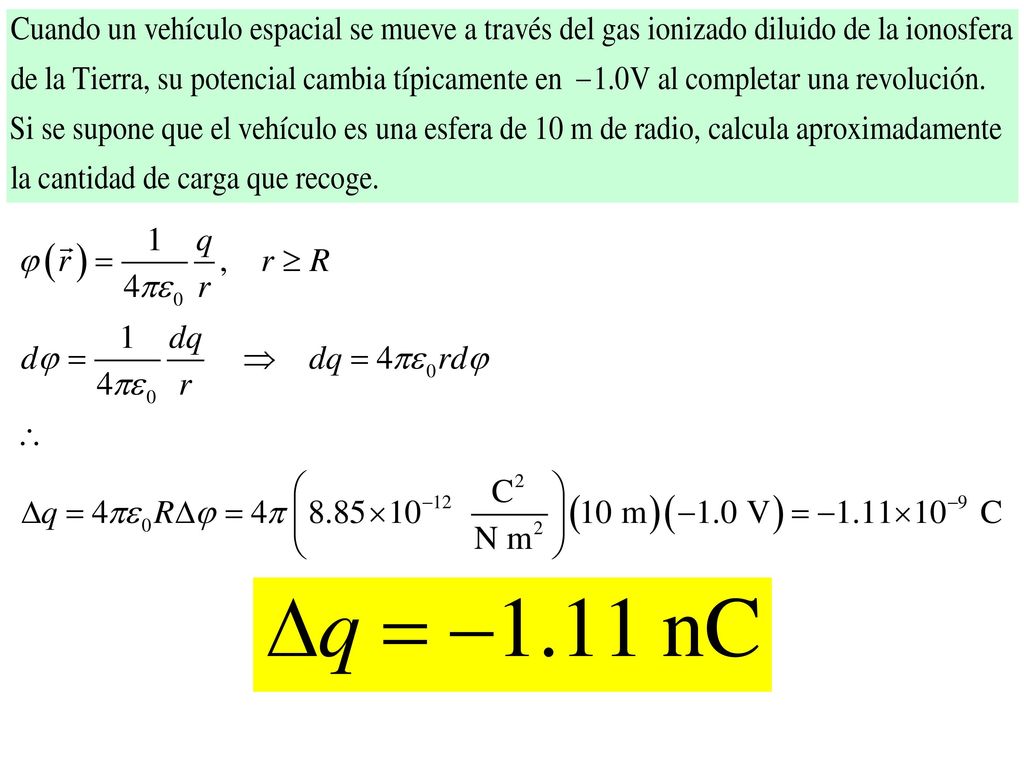

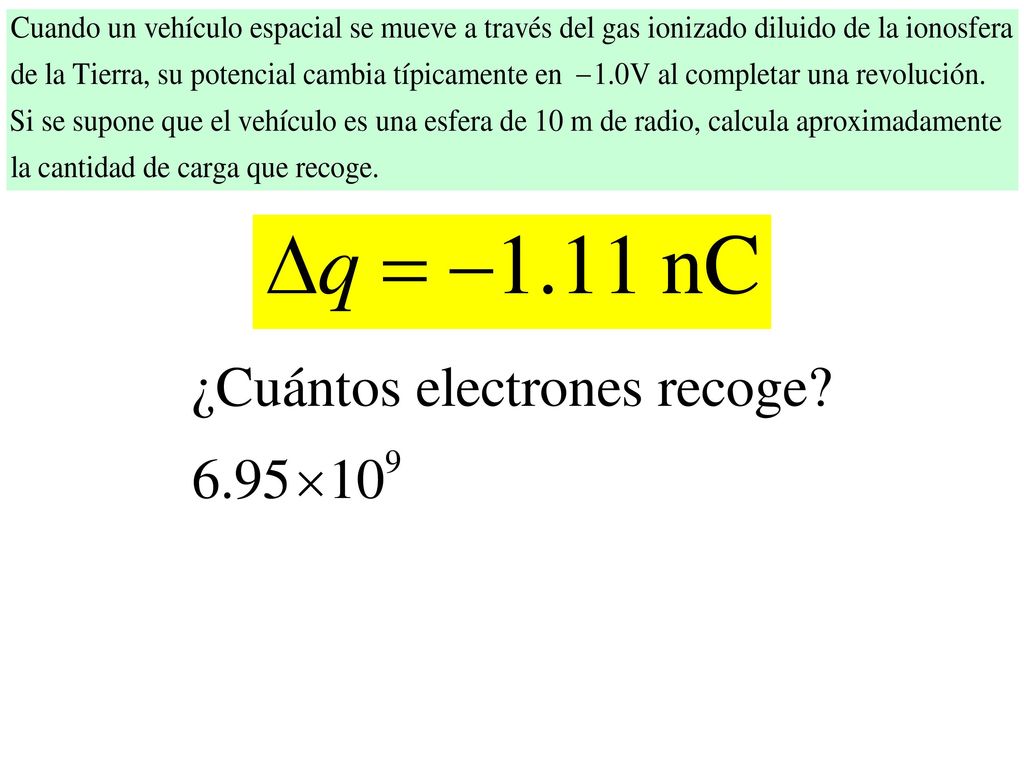

252

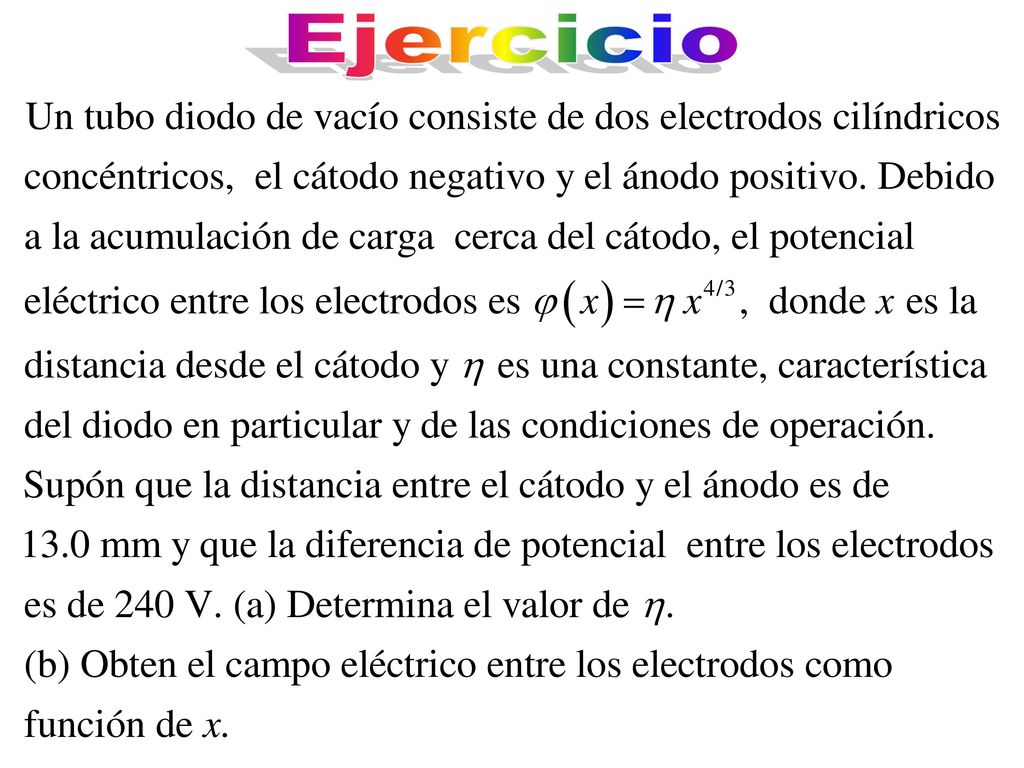

253 Ejercicio

254 Ejercicio

255 El campo eléctrico

256

257

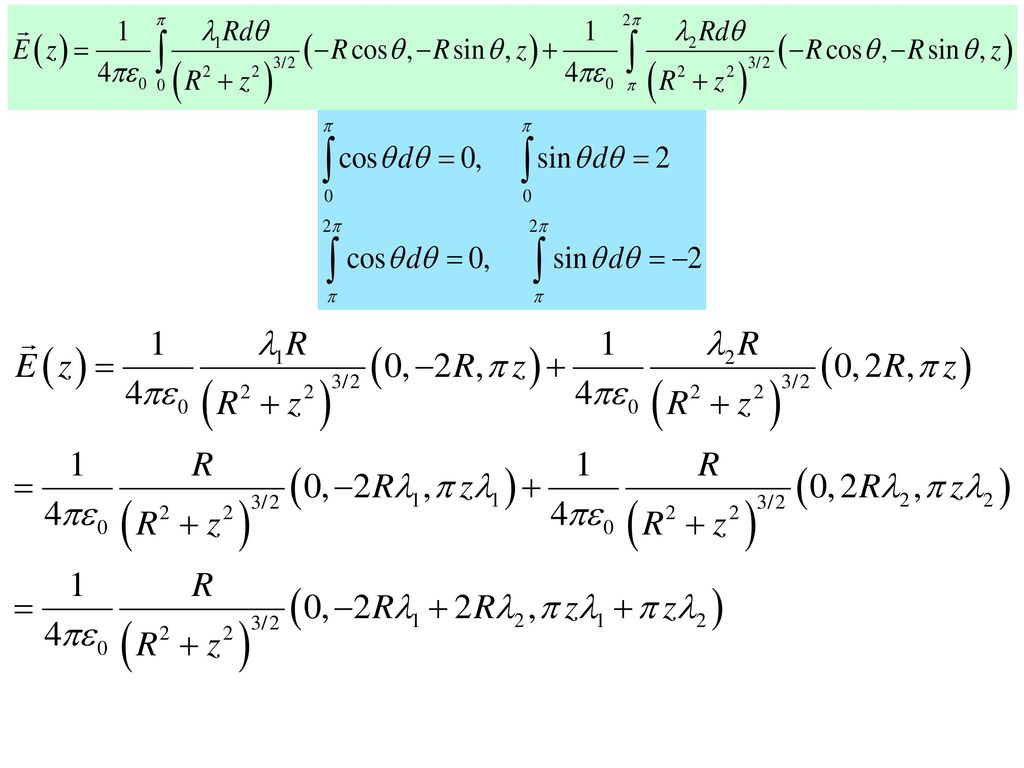

258

259

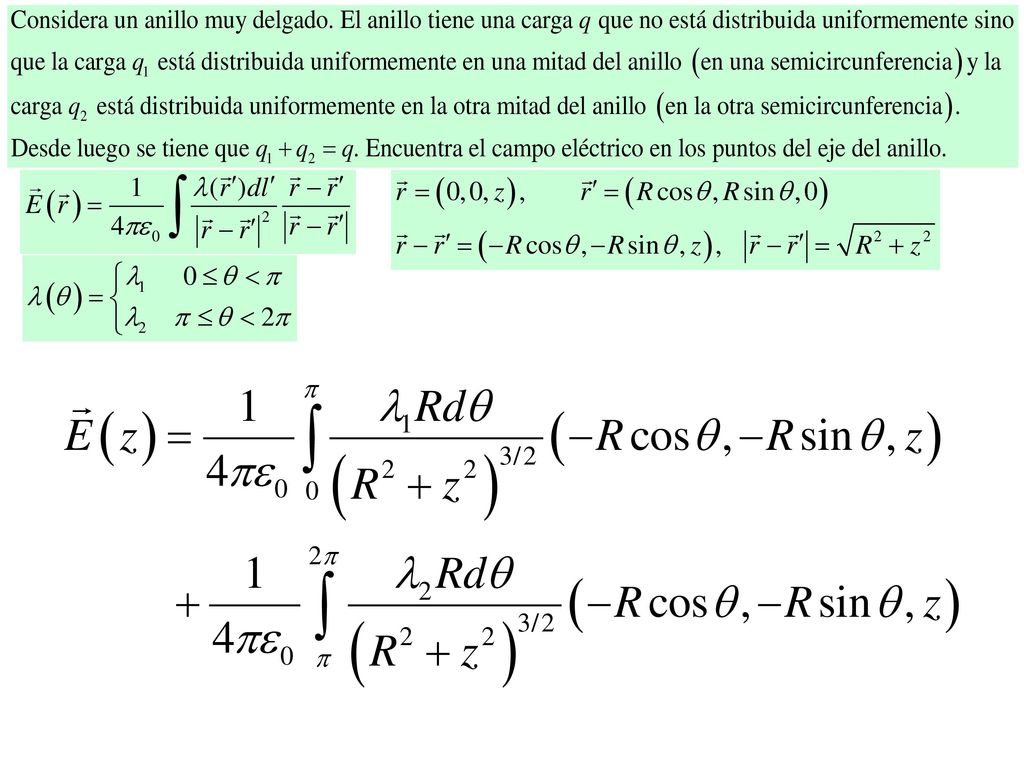

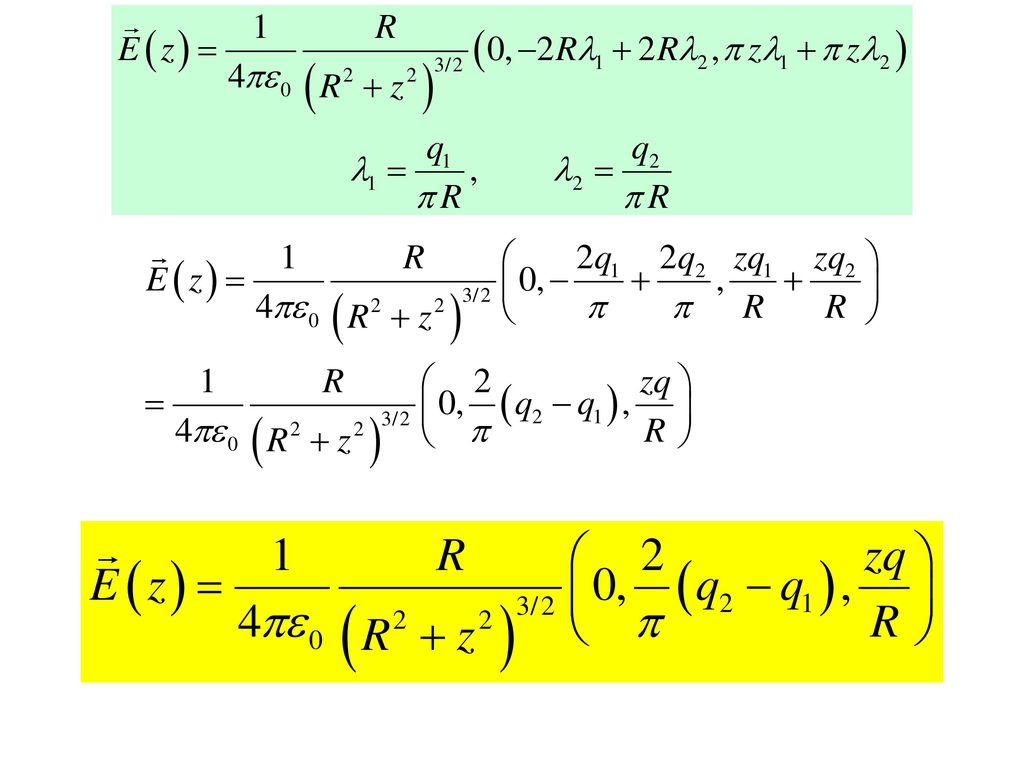

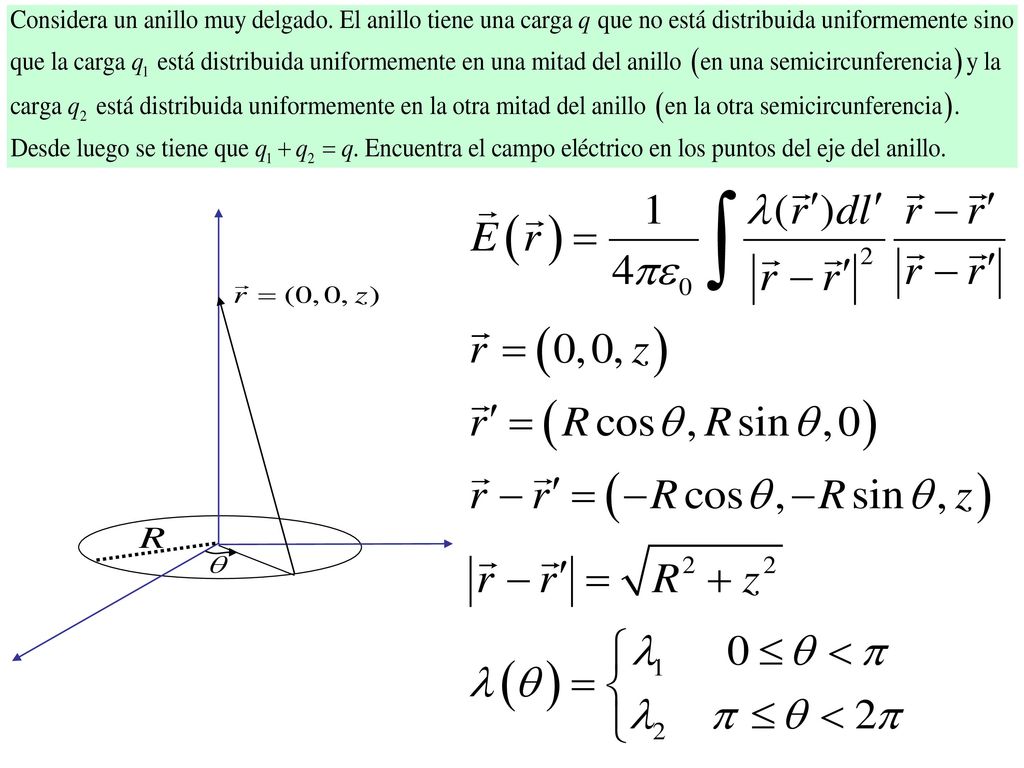

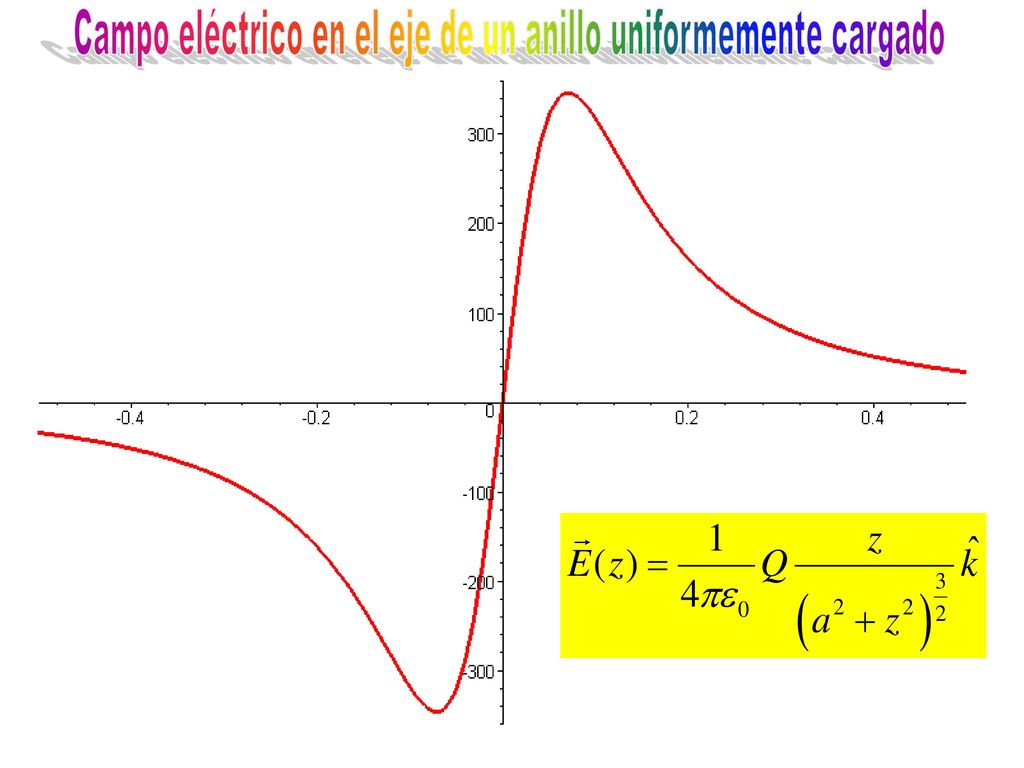

260 Campo eléctrico en el eje de un anillo uniformemente cargado

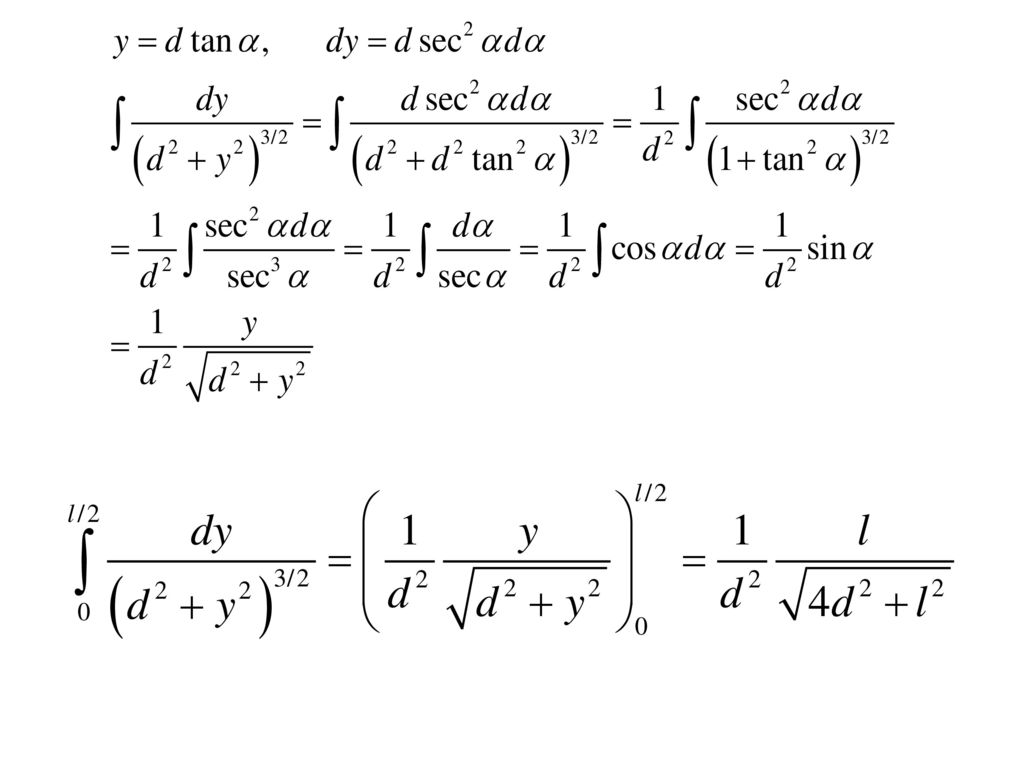

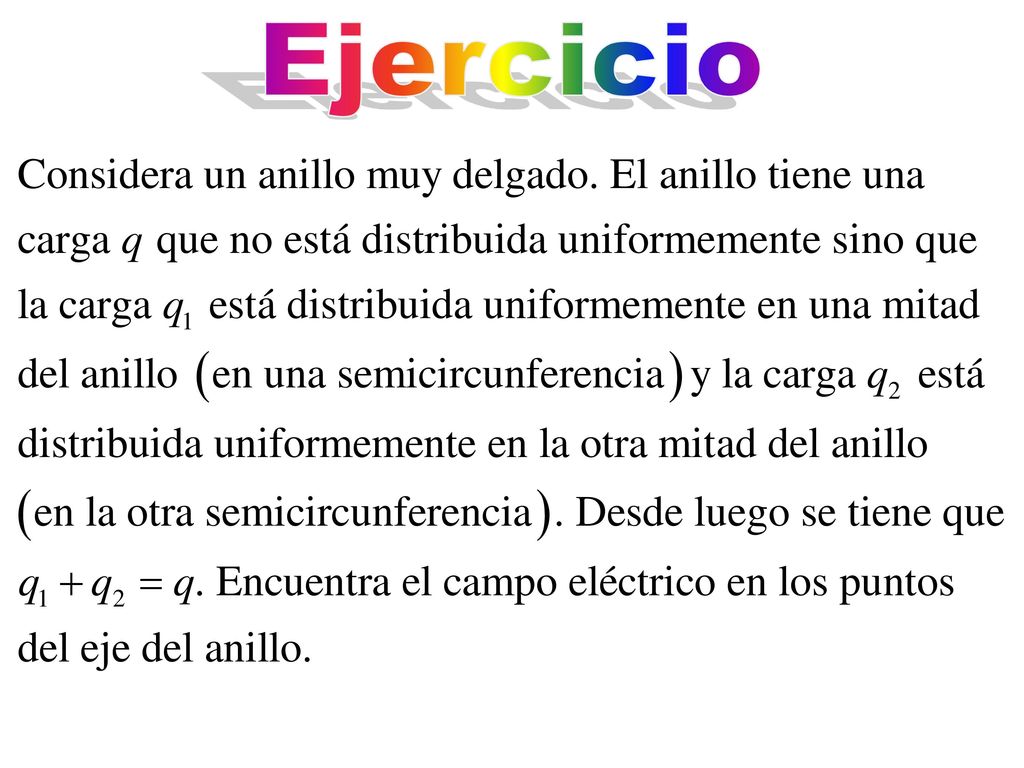

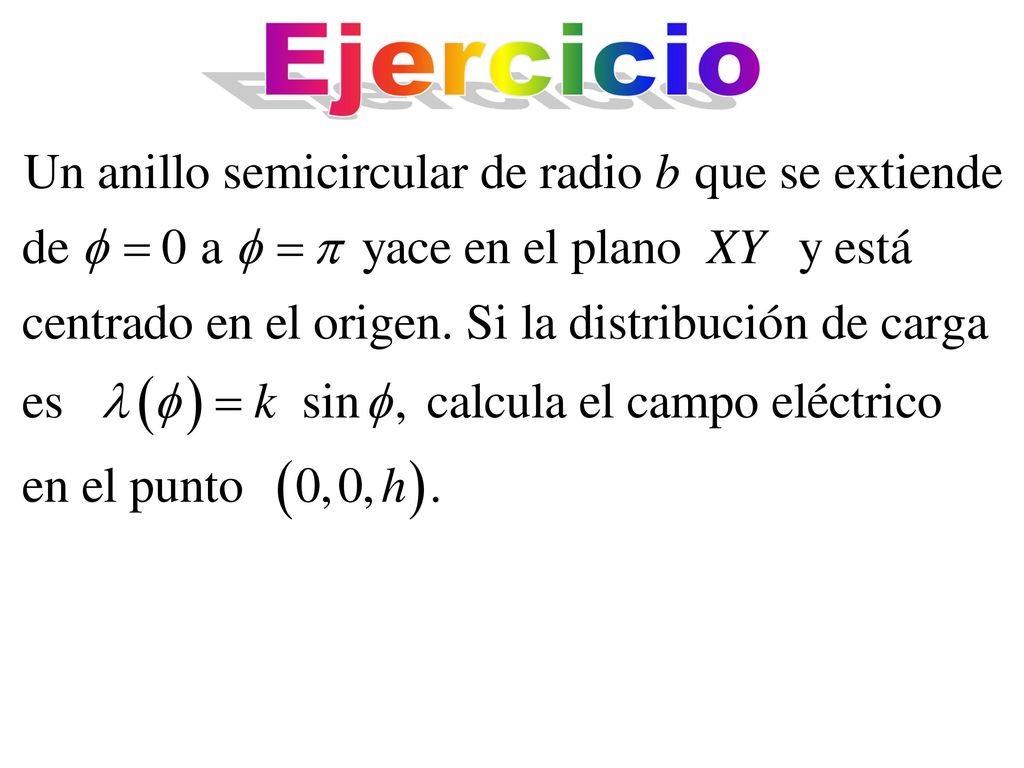

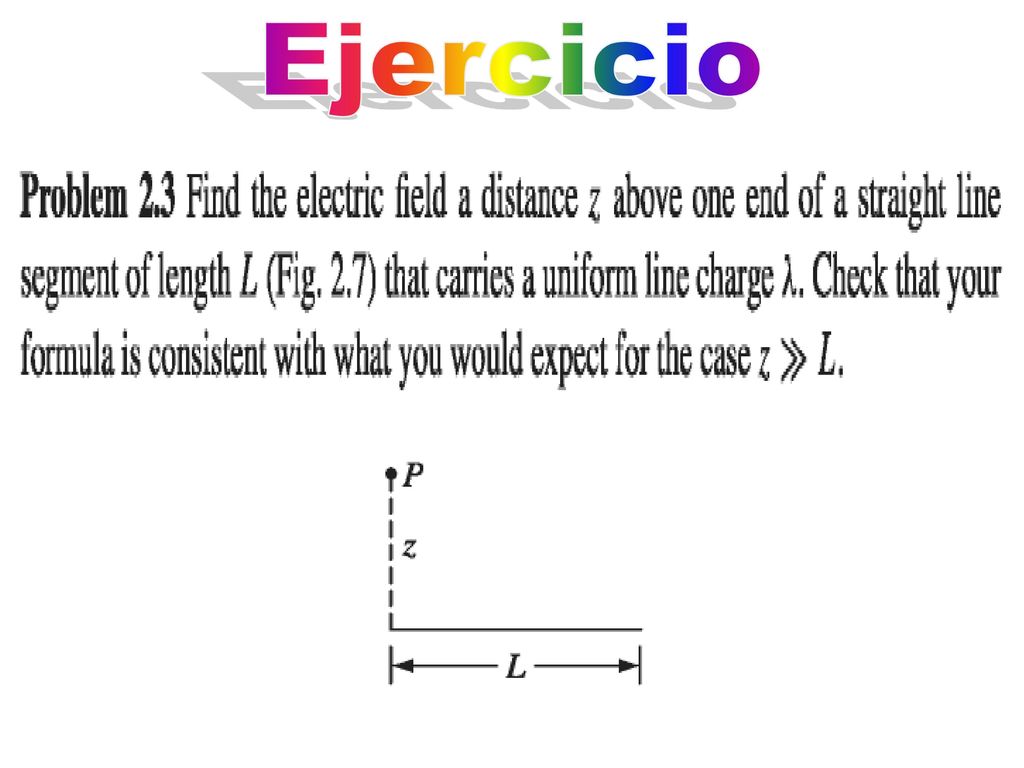

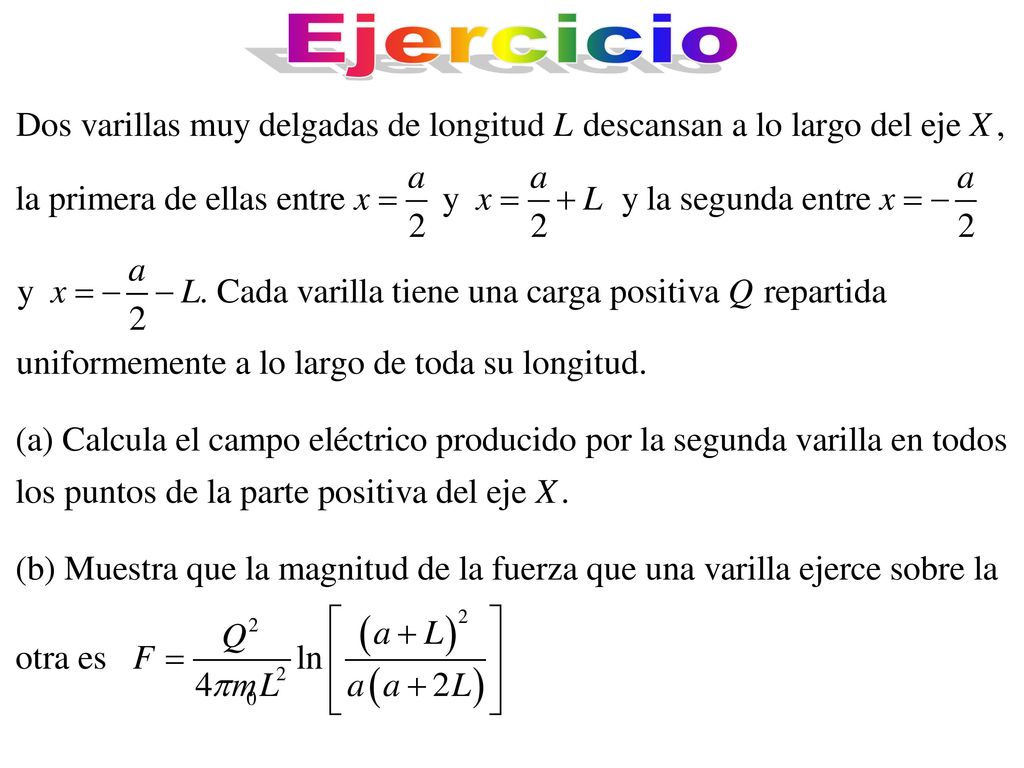

261 Ejercicio

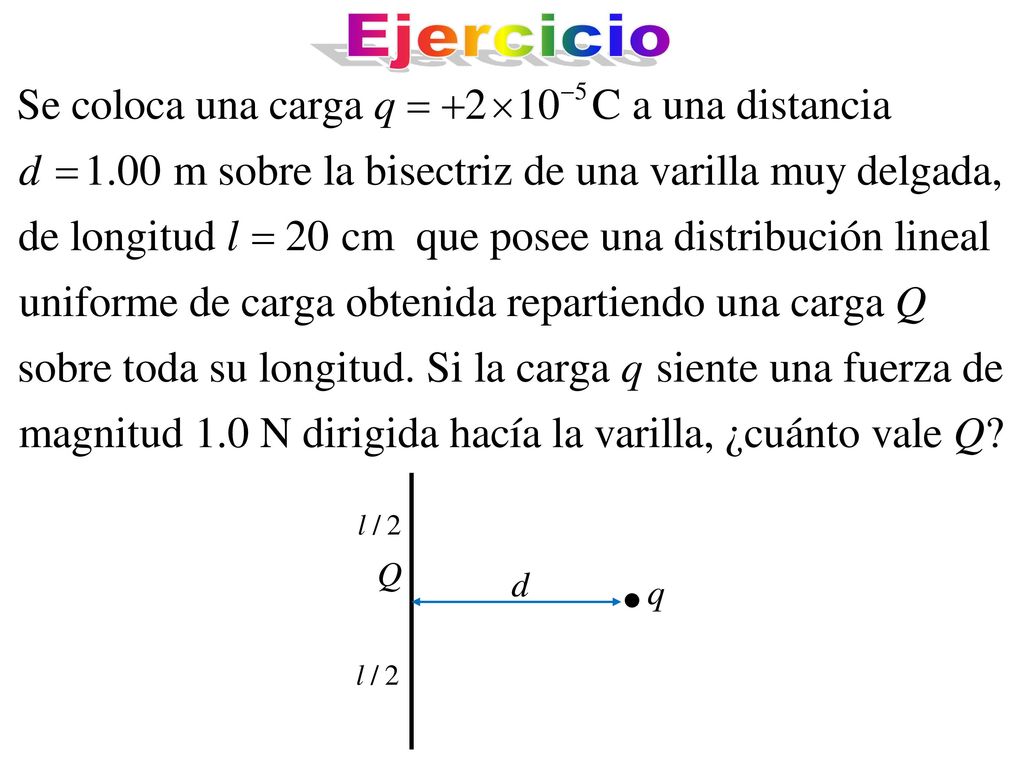

262 Ejercicio

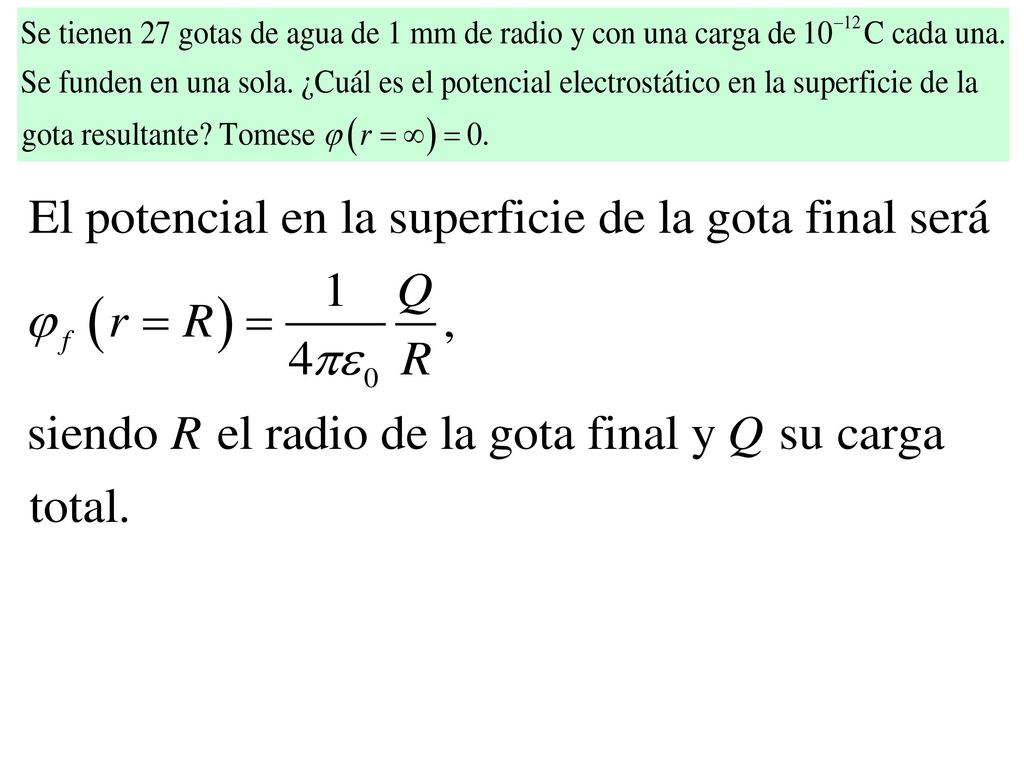

263

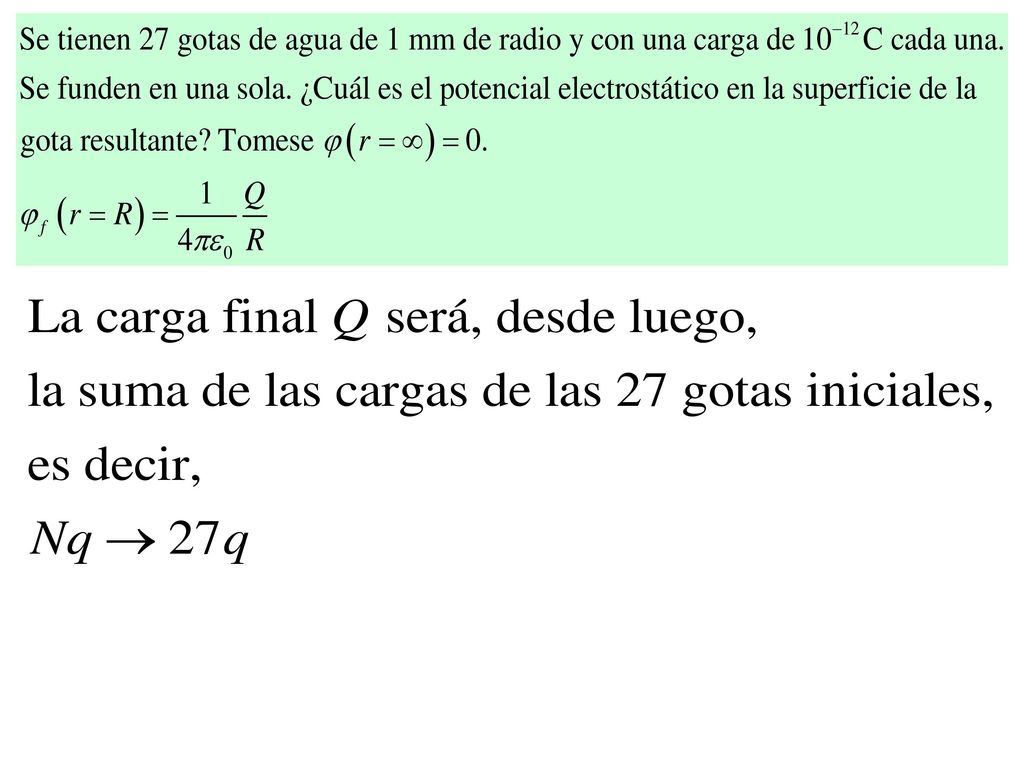

264

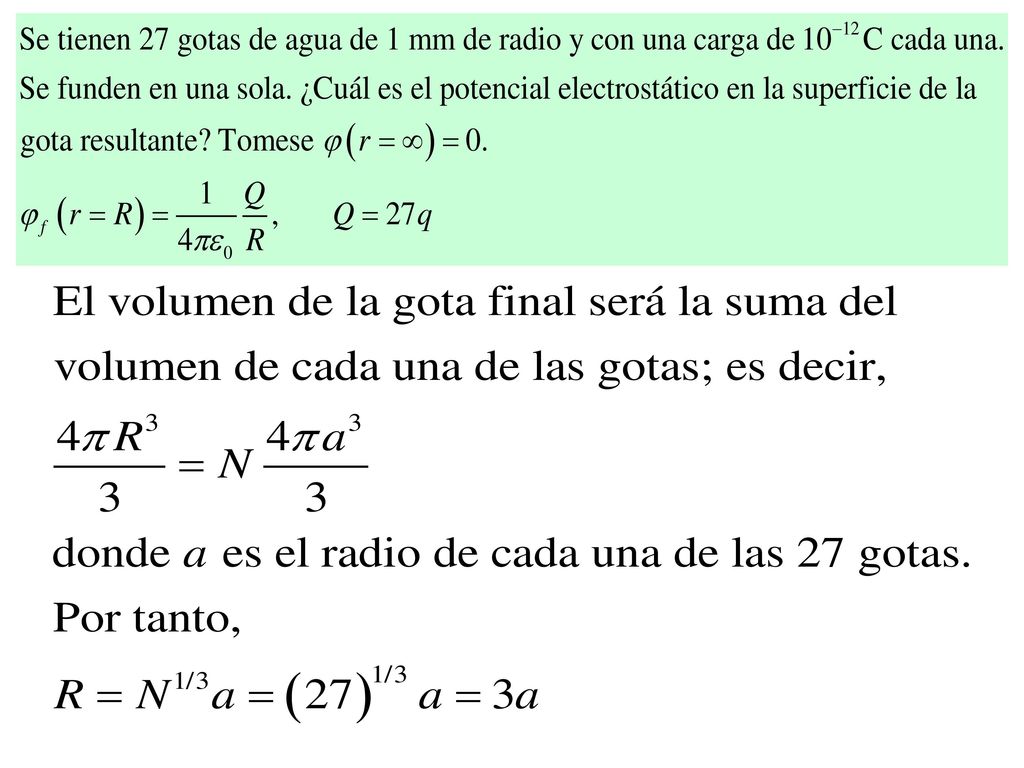

265

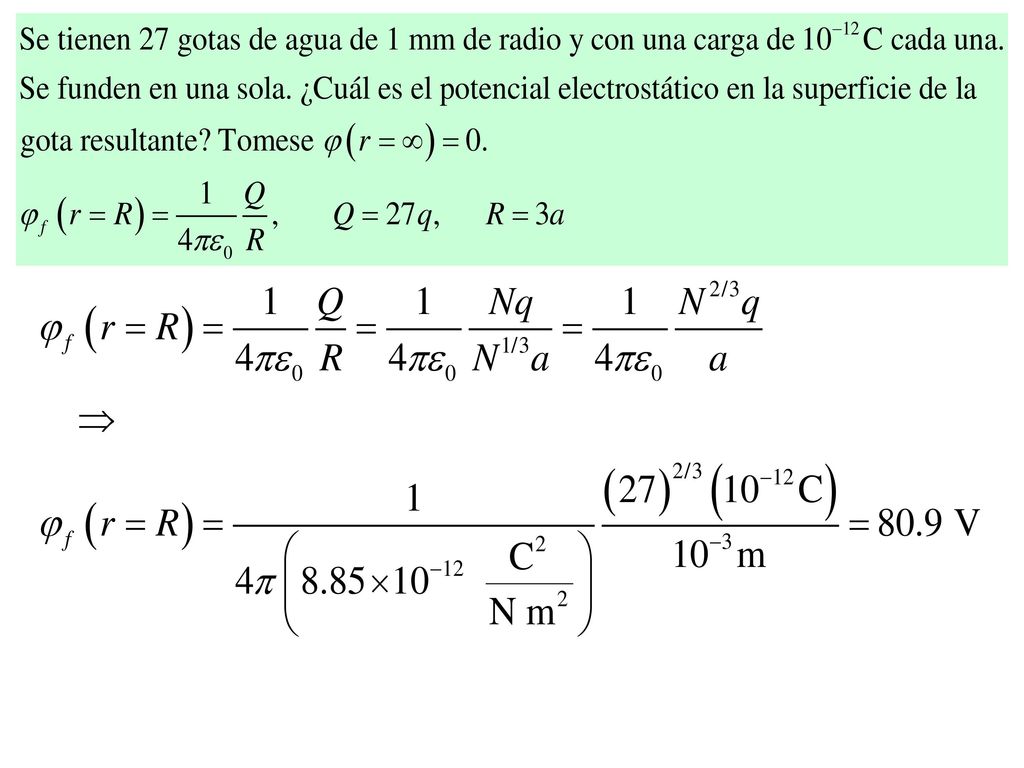

266

267 Ejercicio

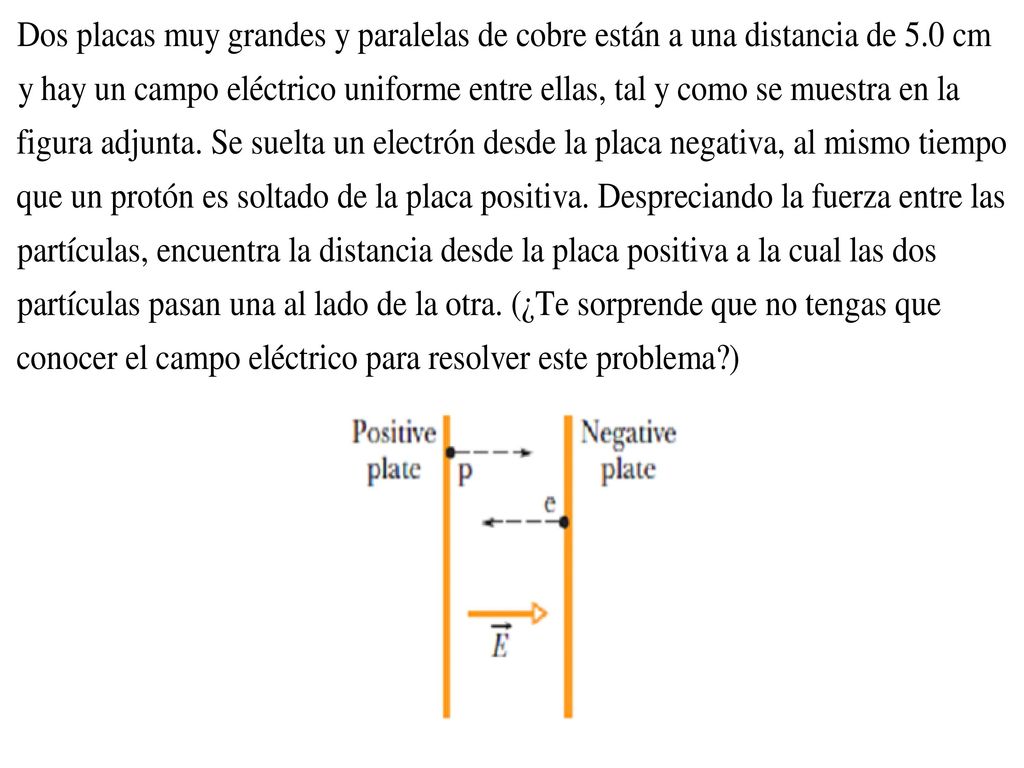

268

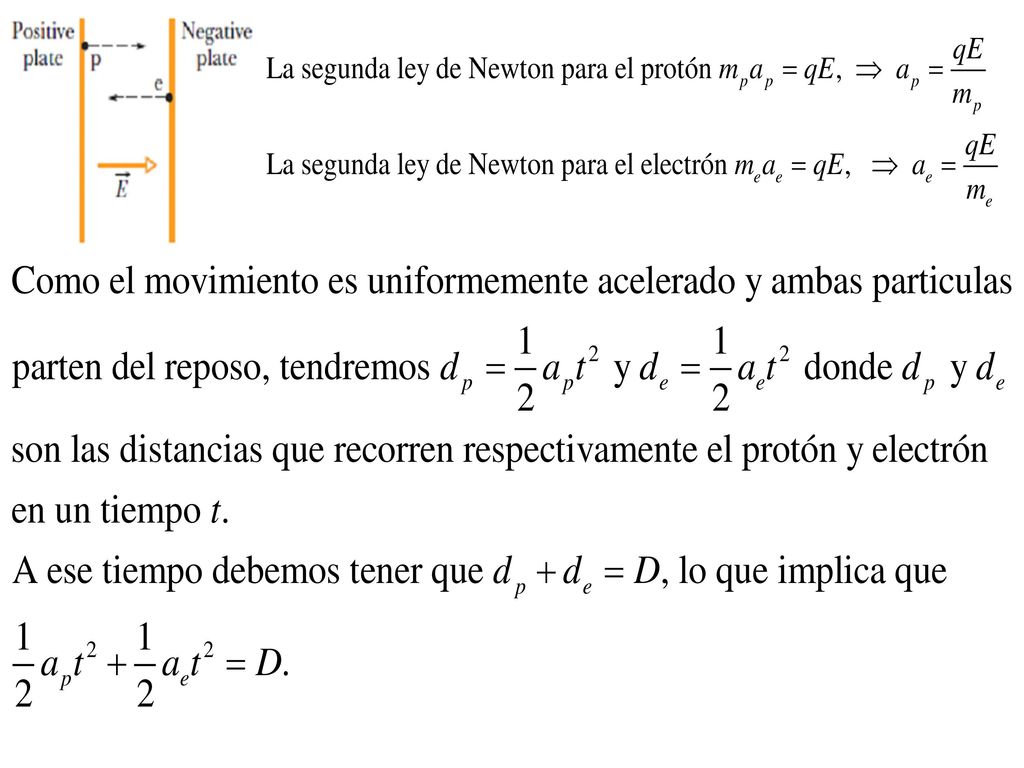

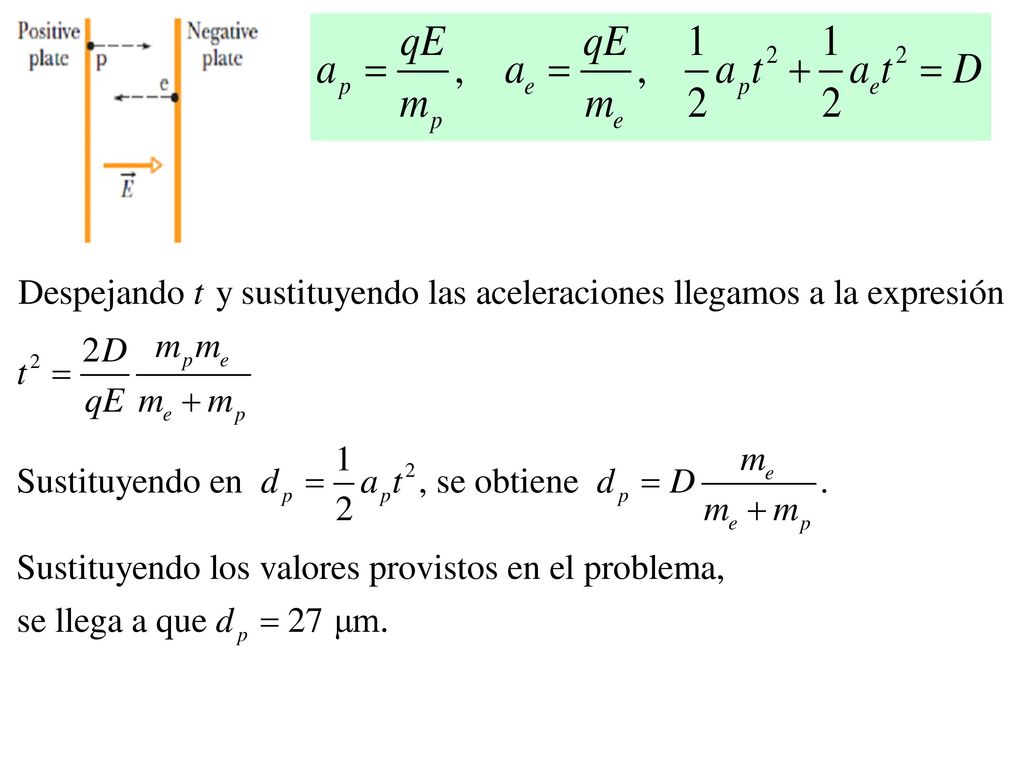

269
