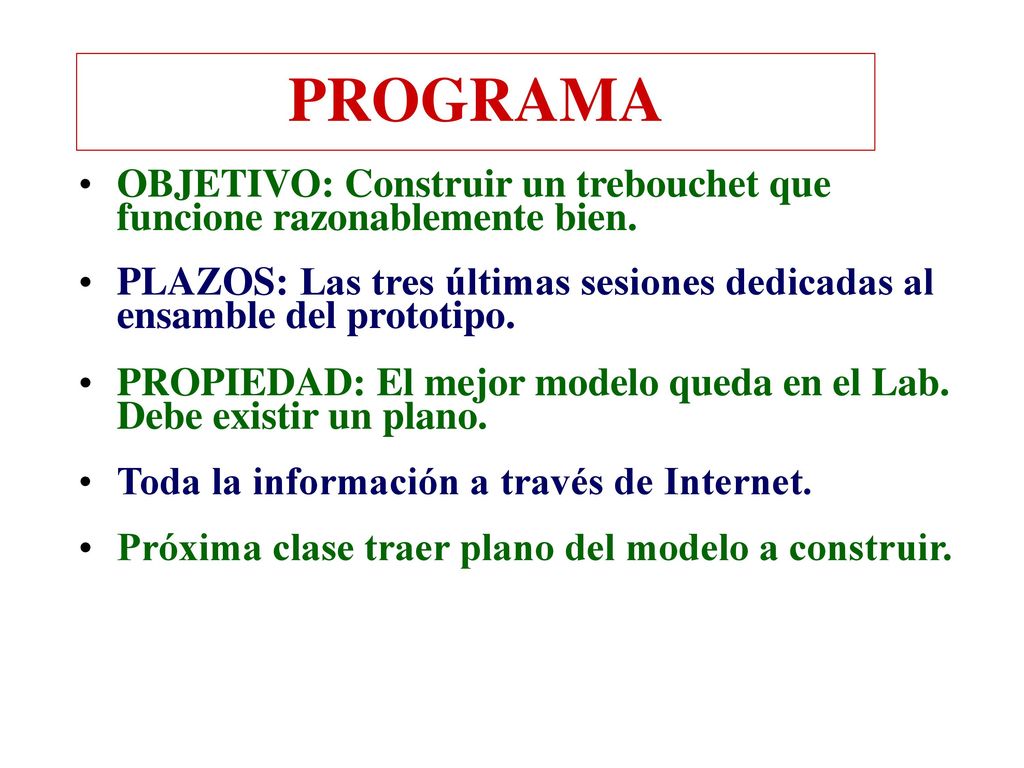

1 PROGRAMA OBJETIVO: Construir un trebouchet que funcione razonablemente bien. PLAZOS: Las tres últimas sesiones dedicadas al ensamble del prototipo. PROPIEDAD: El mejor modelo queda en el Lab. Debe existir un plano. Toda la información a través de Internet. Próxima clase traer plano del modelo a construir.

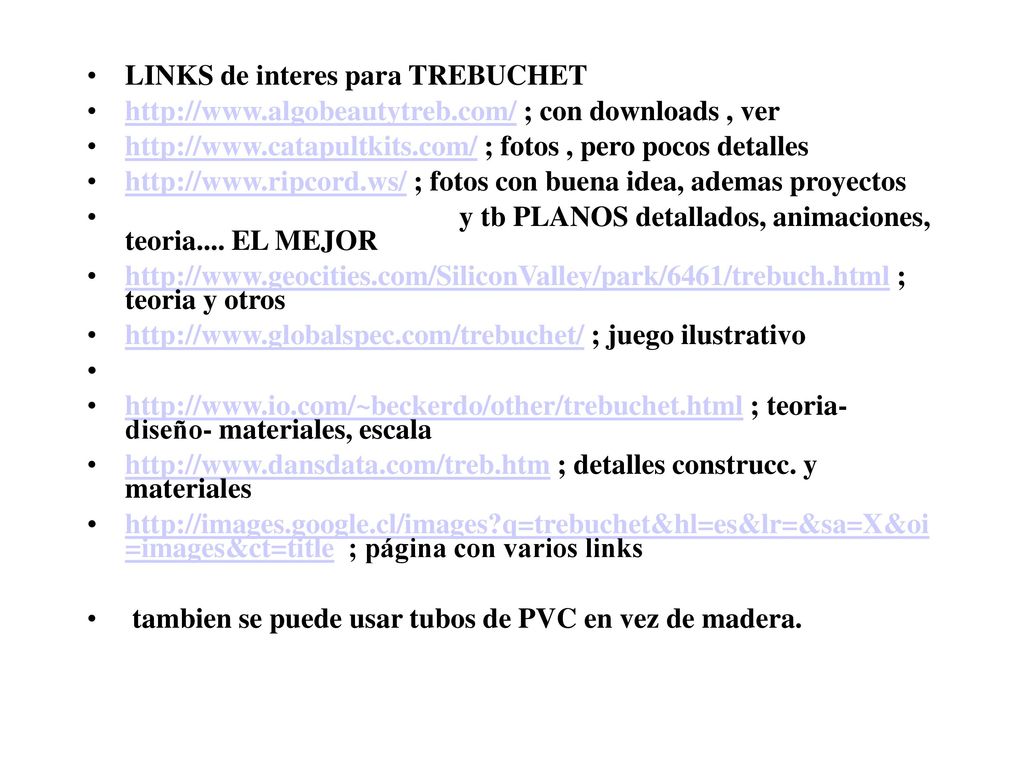

2 LINKS de interes para TREBUCHET
; con downloads , ver ; fotos , pero pocos detalles ; fotos con buena idea, ademas proyectos y tb PLANOS detallados, animaciones, teoria.... EL MEJOR ; teoria y otros ; juego ilustrativo ; teoria- diseño- materiales, escala ; detalles construcc. y materiales =images&ct=title ; página con varios links tambien se puede usar tubos de PVC en vez de madera.

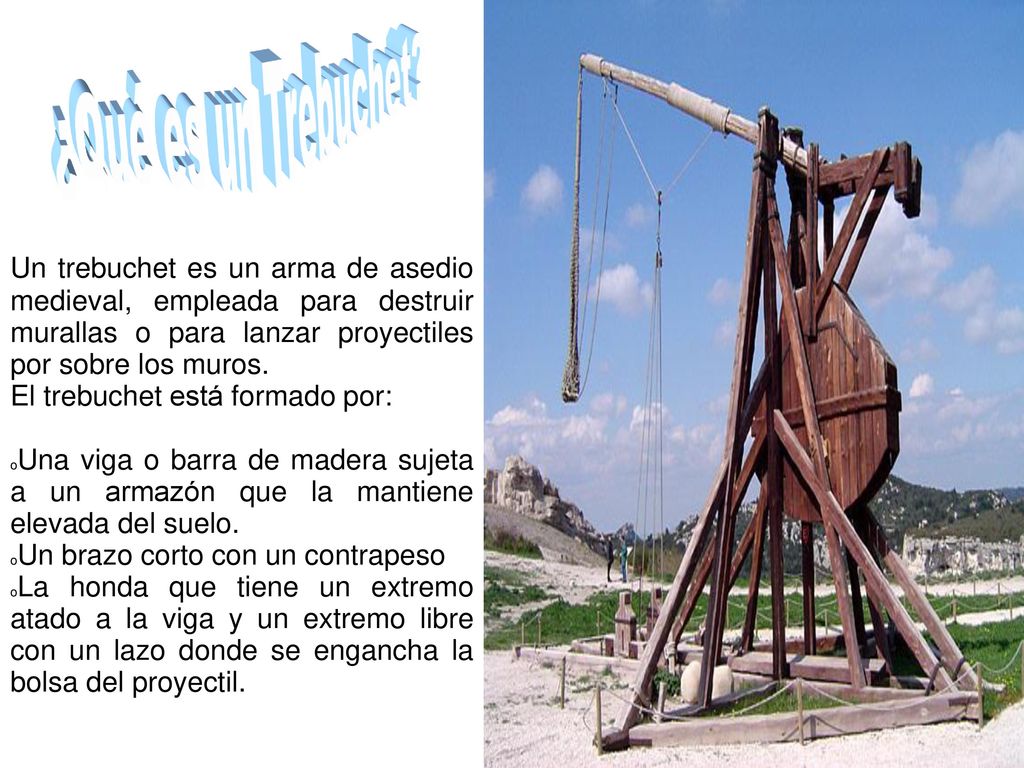

3 ¿Qué es un Trebuchet? Un trebuchet es un arma de asedio medieval, empleada para destruir murallas o para lanzar proyectiles por sobre los muros. El trebuchet está formado por: Una viga o barra de madera sujeta a un armazón que la mantiene elevada del suelo. Un brazo corto con un contrapeso La honda que tiene un extremo atado a la viga y un extremo libre con un lazo donde se engancha la bolsa del proyectil.

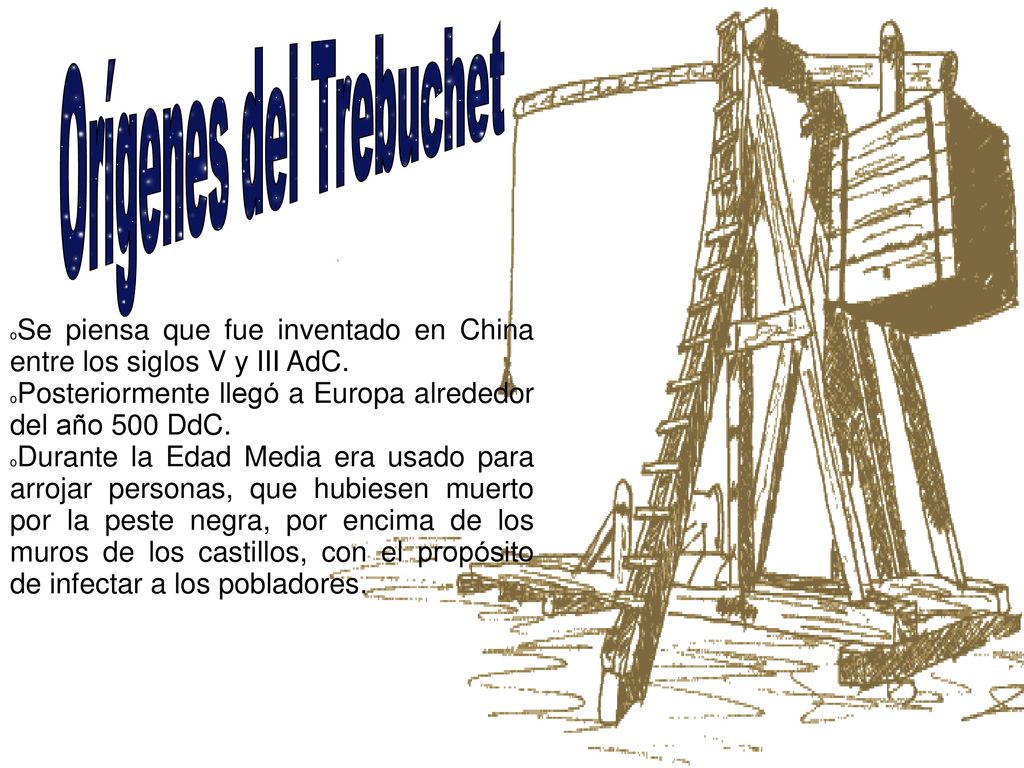

4 Orígenes del Trebuchet
Se piensa que fue inventado en China entre los siglos V y III AdC. Posteriormente llegó a Europa alrededor del año 500 DdC. Durante la Edad Media era usado para arrojar personas, que hubiesen muerto por la peste negra, por encima de los muros de los castillos, con el propósito de infectar a los pobladores.

5 Tipos de Trebuchet Trebuchet de Tracción: en el cual un grupo de personas tiraban de cuerdas atadas al brazo corto de una palanca que tiene una honda en el brazo largo Trebuchet de Contrapeso: la energia proviene de un contrapeso en altura

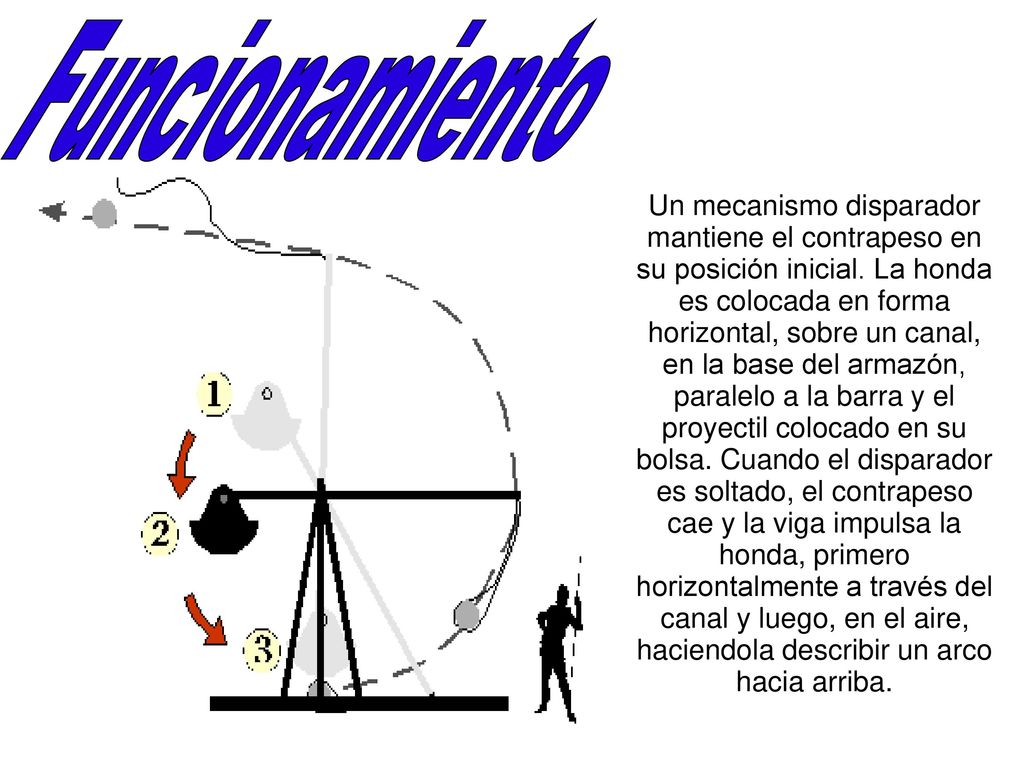

6 Funcionamiento Un mecanismo disparador mantiene el contrapeso en su posición inicial. La honda es colocada en forma horizontal, sobre un canal, en la base del armazón, paralelo a la barra y el proyectil colocado en su bolsa. Cuando el disparador es soltado, el contrapeso cae y la viga impulsa la honda, primero horizontalmente a través del canal y luego, en el aire, haciendola describir un arco hacia arriba.

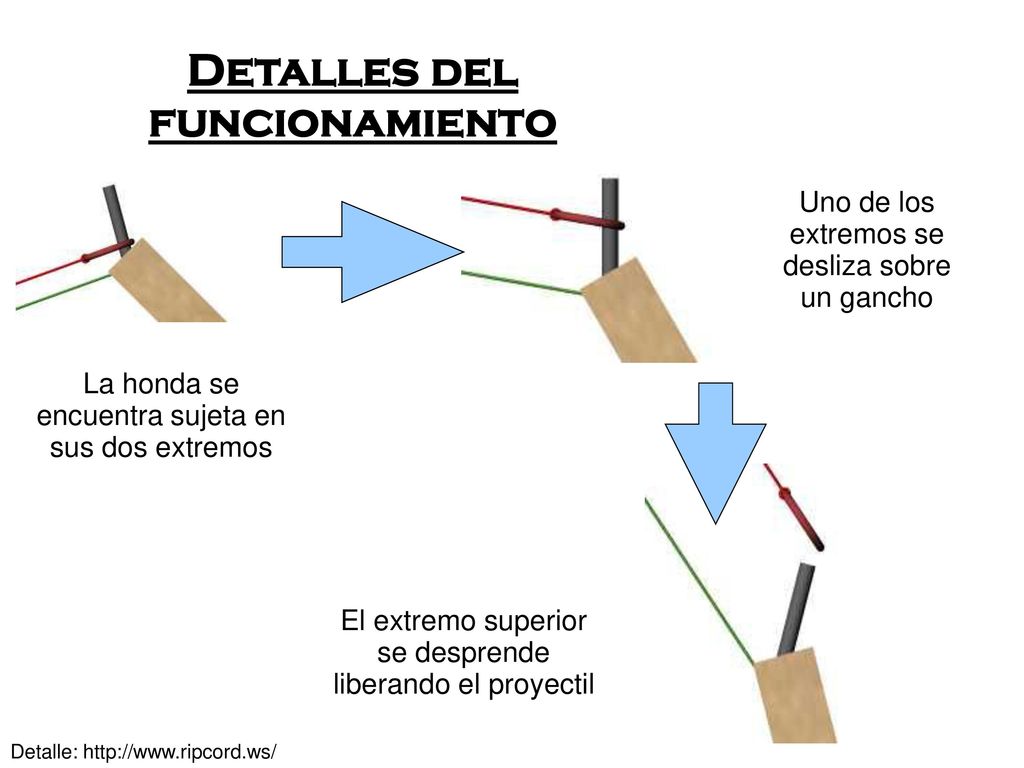

7 Detalles del funcionamiento
Uno de los extremos se desliza sobre un gancho La honda se encuentra sujeta en sus dos extremos El extremo superior se desprende liberando el proyectil Detalle:

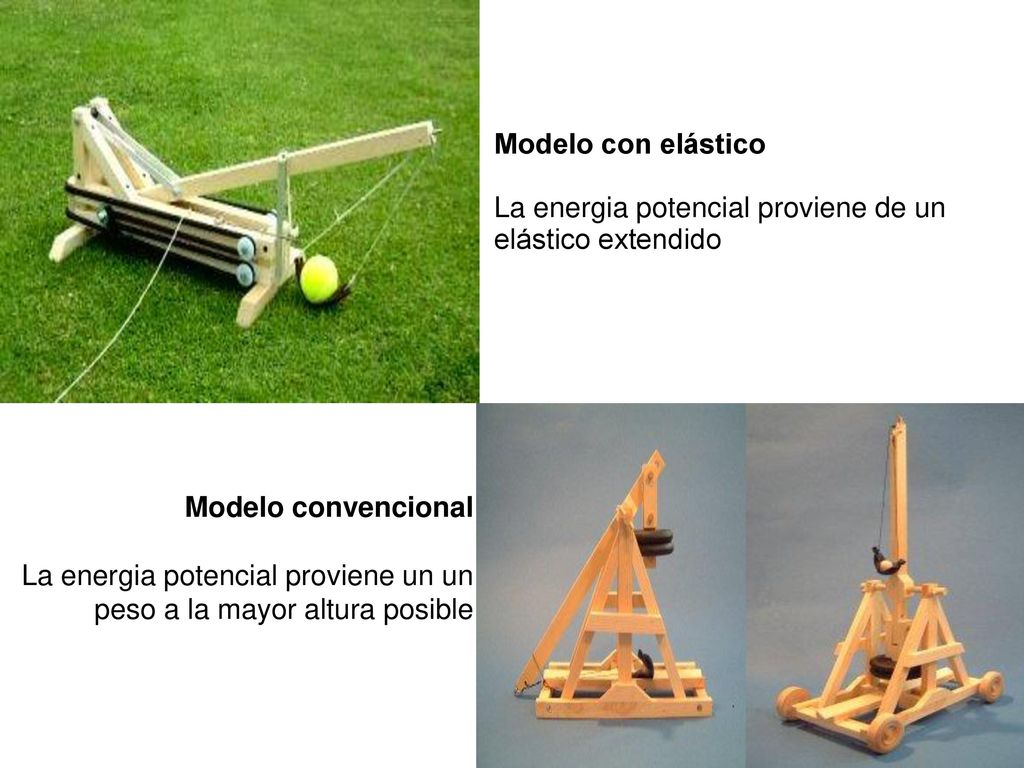

8 Modelo con elástico La energia potencial proviene de un elástico extendido Modelo convencional La energia potencial proviene un un peso a la mayor altura posible

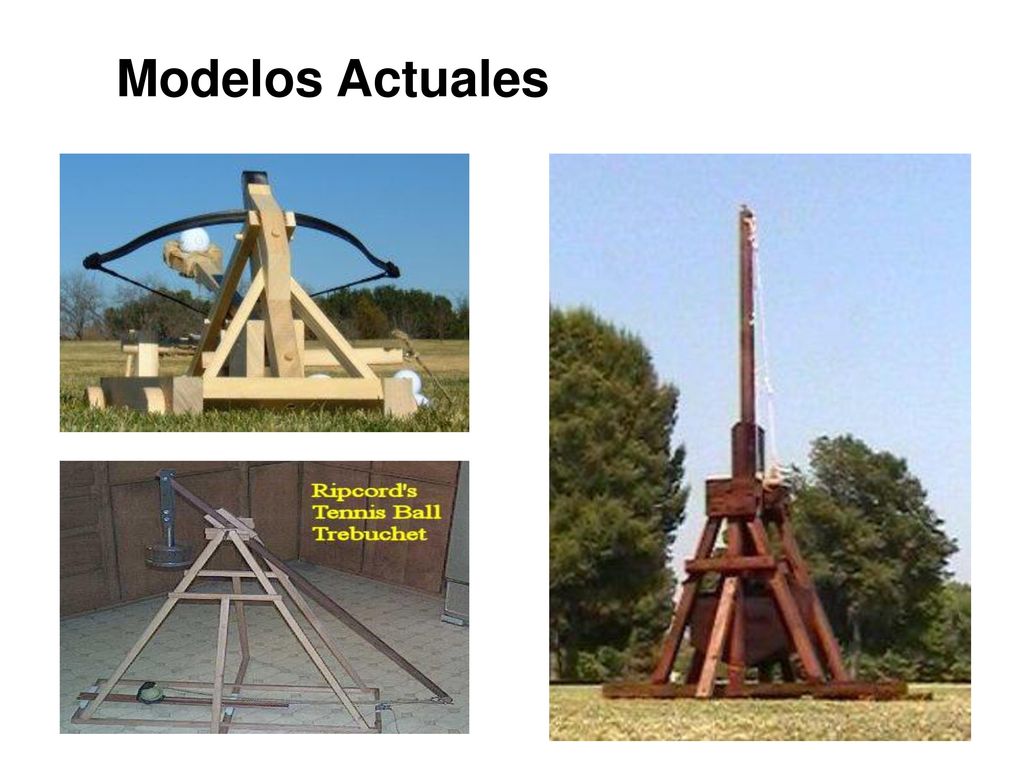

9 Modelos Actuales

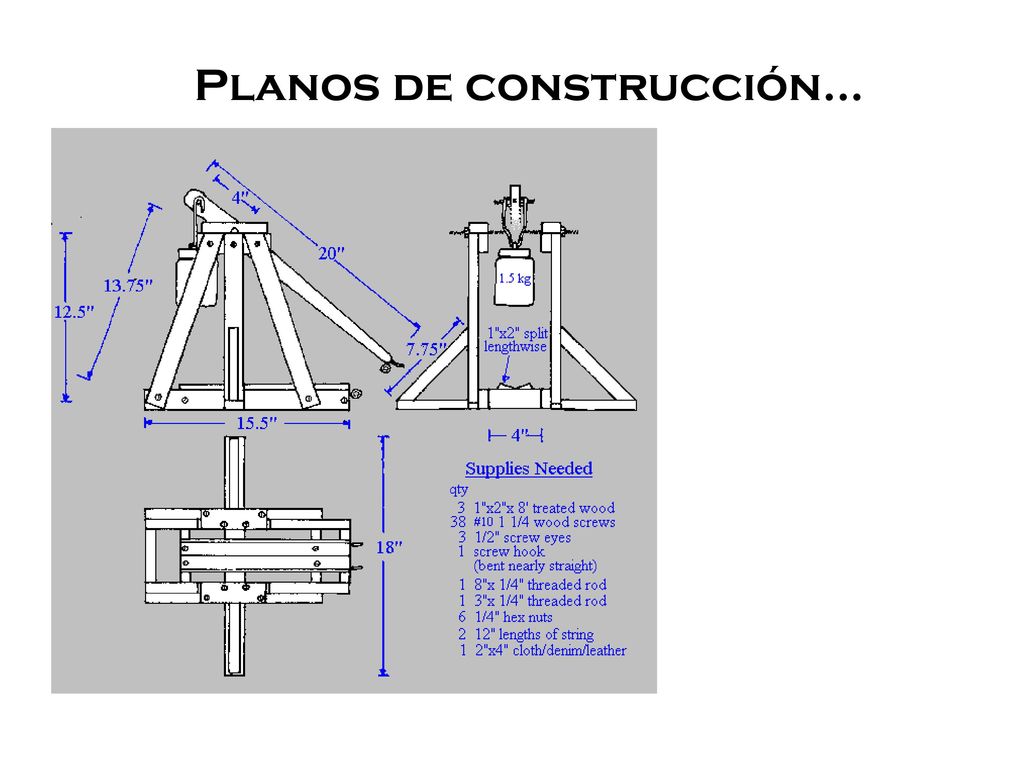

10 Planos de construcción…

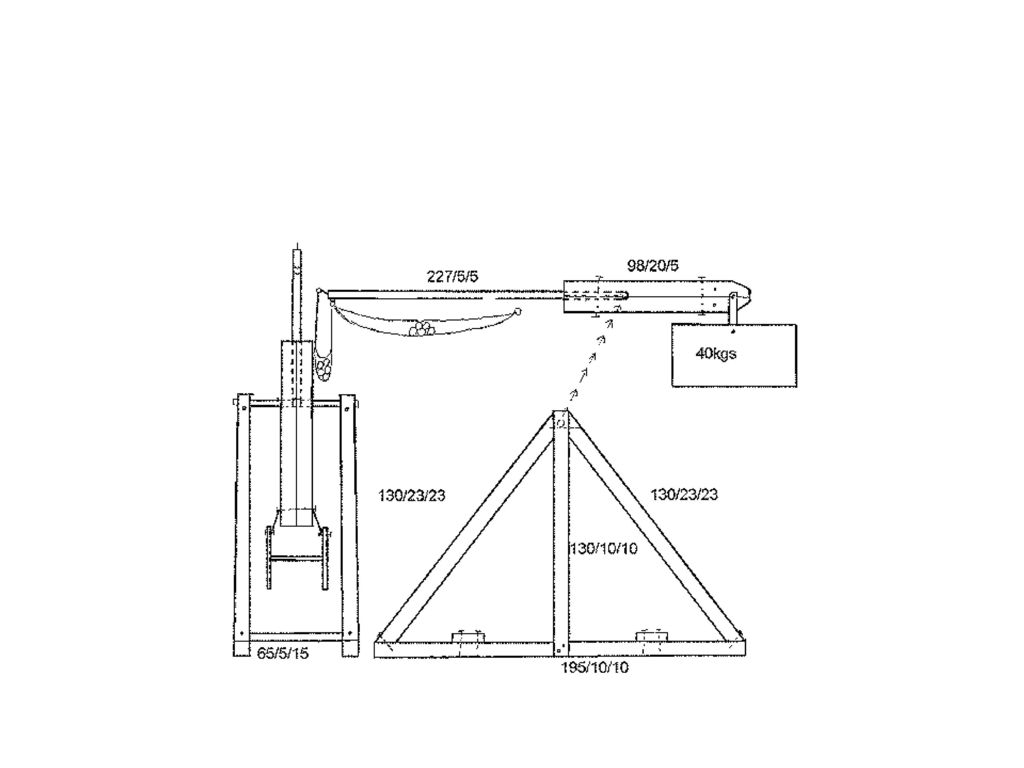

11
