1 Ing. Rodrigo Oliver Delgado Arcega
Controles eléctricos Ing. Rodrigo Oliver Delgado Arcega

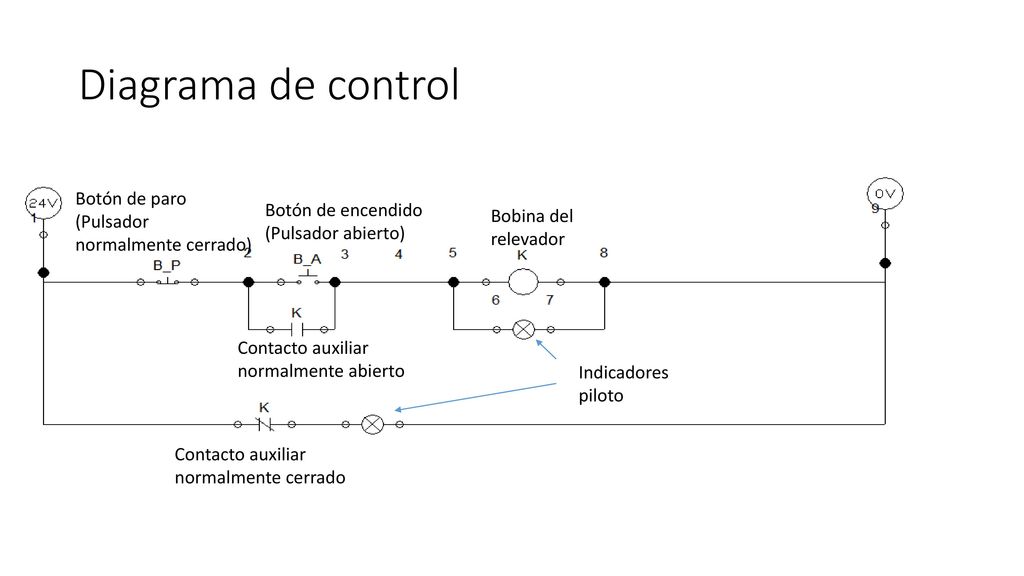

2 Diagrama de control Botón de paro (Pulsador normalmente cerrado)
Botón de encendido (Pulsador abierto) Bobina del relevador Contacto auxiliar normalmente abierto Indicadores piloto Contacto auxiliar normalmente cerrado

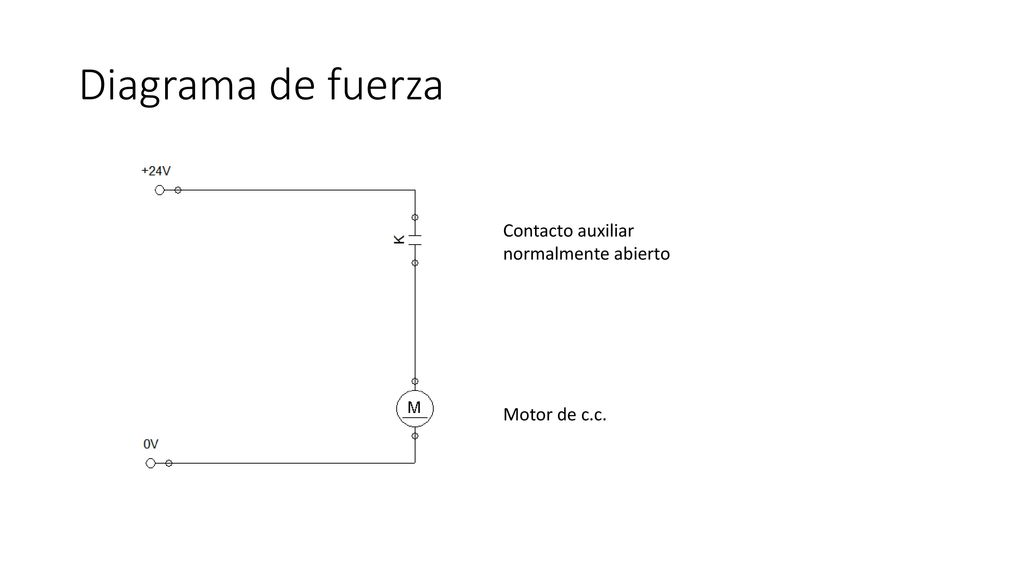

3 Diagrama de fuerza Contacto auxiliar normalmente abierto Motor de c.c.

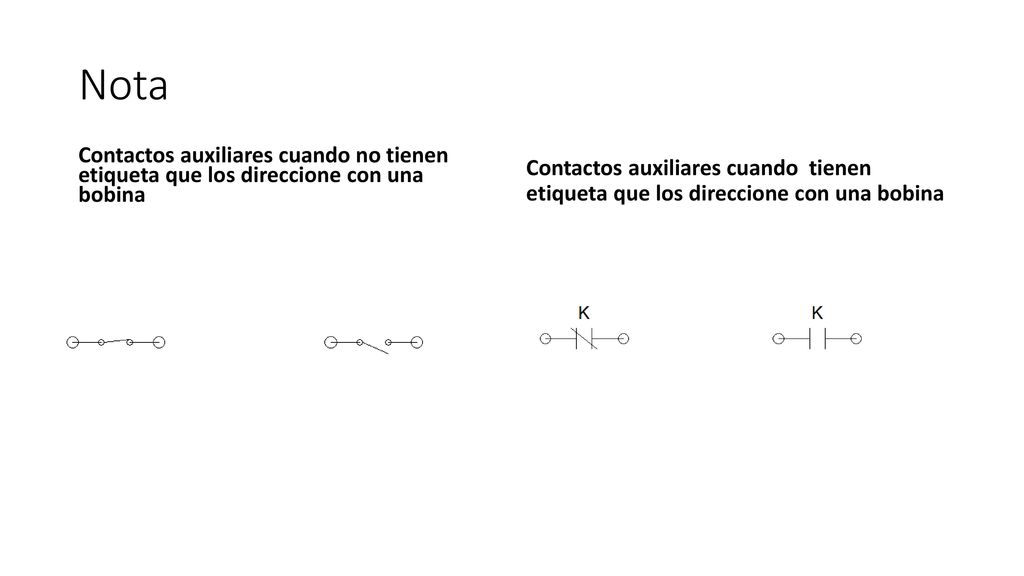

4 Nota Contactos auxiliares cuando no tienen etiqueta que los direccione con una bobina Contactos auxiliares cuando tienen etiqueta que los direccione con una bobina
