1 Ana Patricia Rodríguez García 14300726

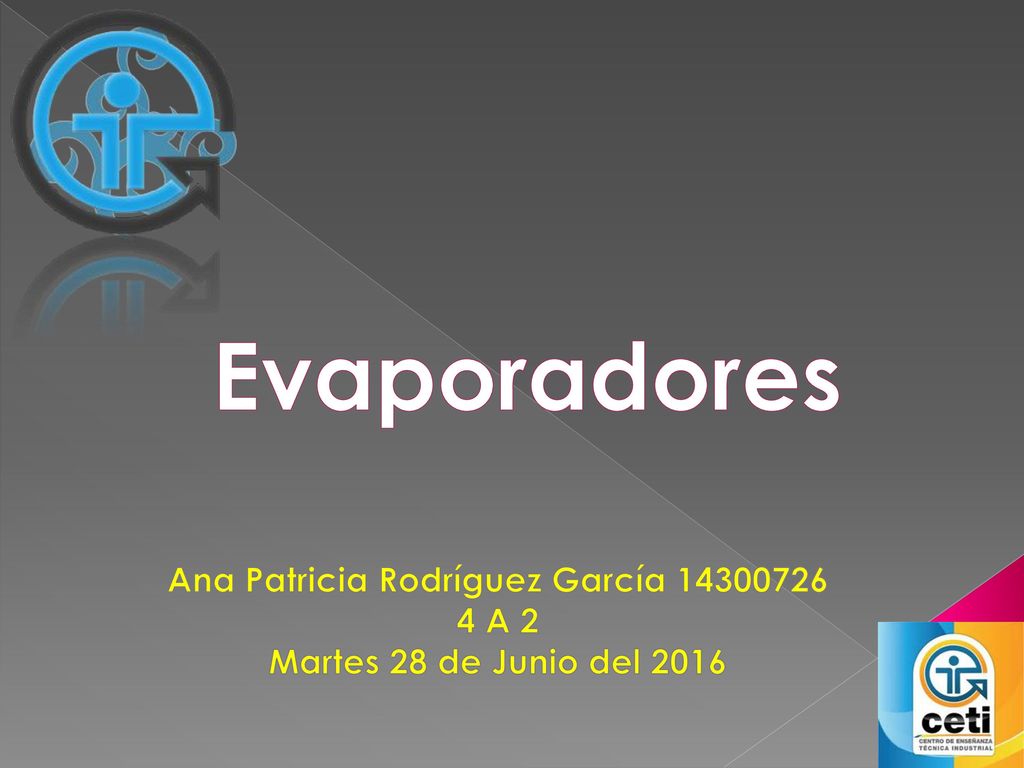

Evaporadores Ana Patricia Rodríguez García 4 A 2 Martes 28 de Junio del 2016

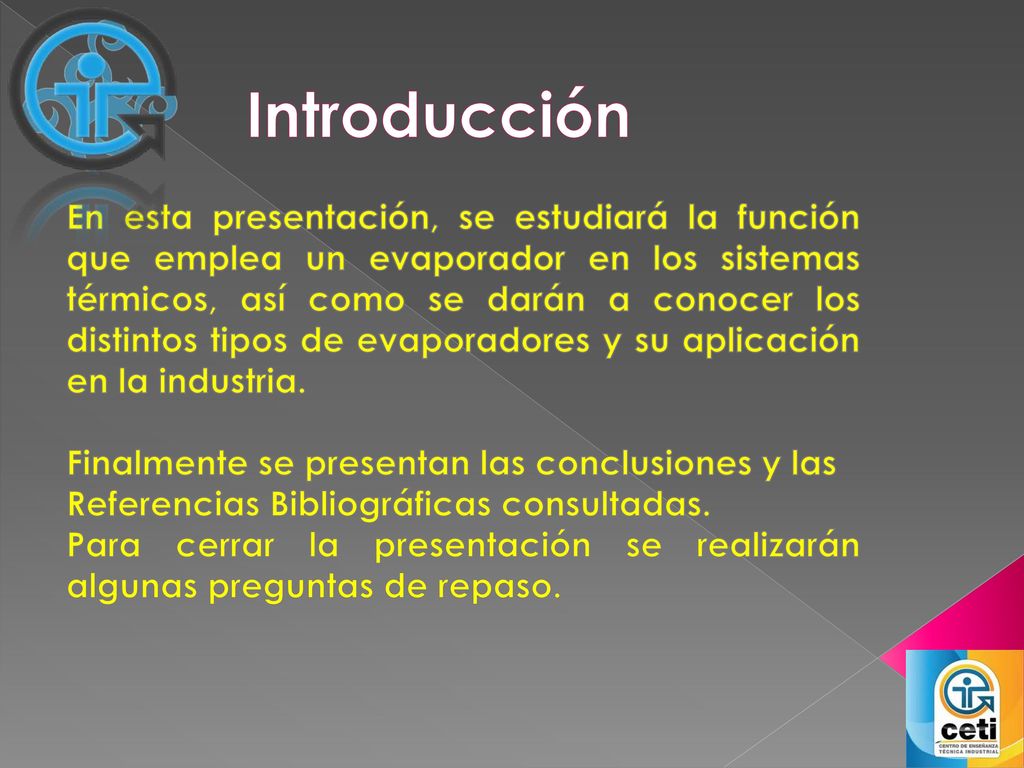

2 Introducción En esta presentación, se estudiará la función que emplea un evaporador en los sistemas térmicos, así como se darán a conocer los distintos tipos de evaporadores y su aplicación en la industria. Finalmente se presentan las conclusiones y las Referencias Bibliográficas consultadas. Para cerrar la presentación se realizarán algunas preguntas de repaso.

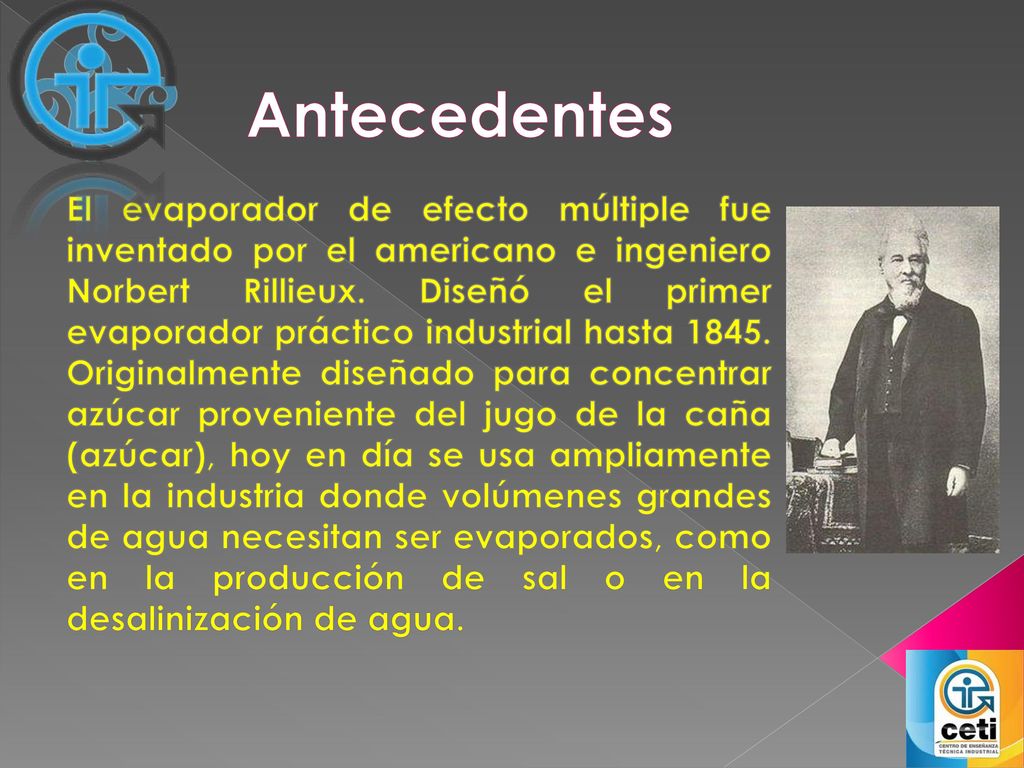

3 Antecedentes El evaporador de efecto múltiple fue inventado por el americano e ingeniero Norbert Rillieux. Diseñó el primer evaporador práctico industrial hasta Originalmente diseñado para concentrar azúcar proveniente del jugo de la caña (azúcar), hoy en día se usa ampliamente en la industria donde volúmenes grandes de agua necesitan ser evaporados, como en la producción de sal o en la desalinización de agua.

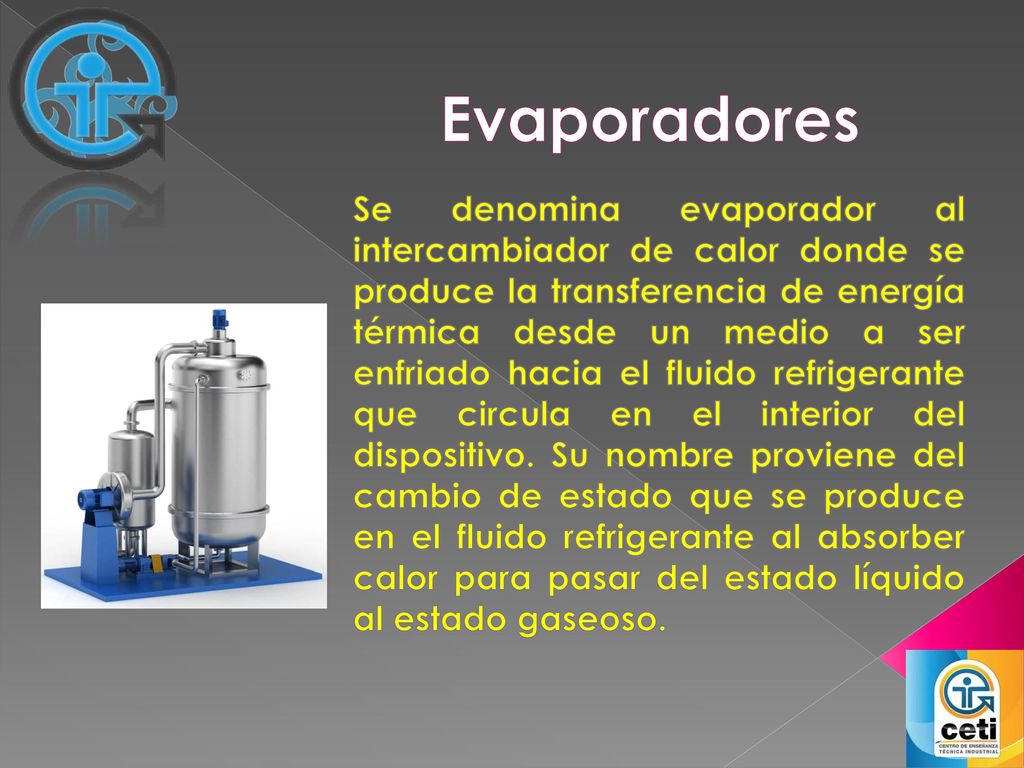

4 Evaporadores Se denomina evaporador al intercambiador de calor donde se produce la transferencia de energía térmica desde un medio a ser enfriado hacia el fluido refrigerante que circula en el interior del dispositivo. Su nombre proviene del cambio de estado que se produce en el fluido refrigerante al absorber calor para pasar del estado líquido al estado gaseoso.

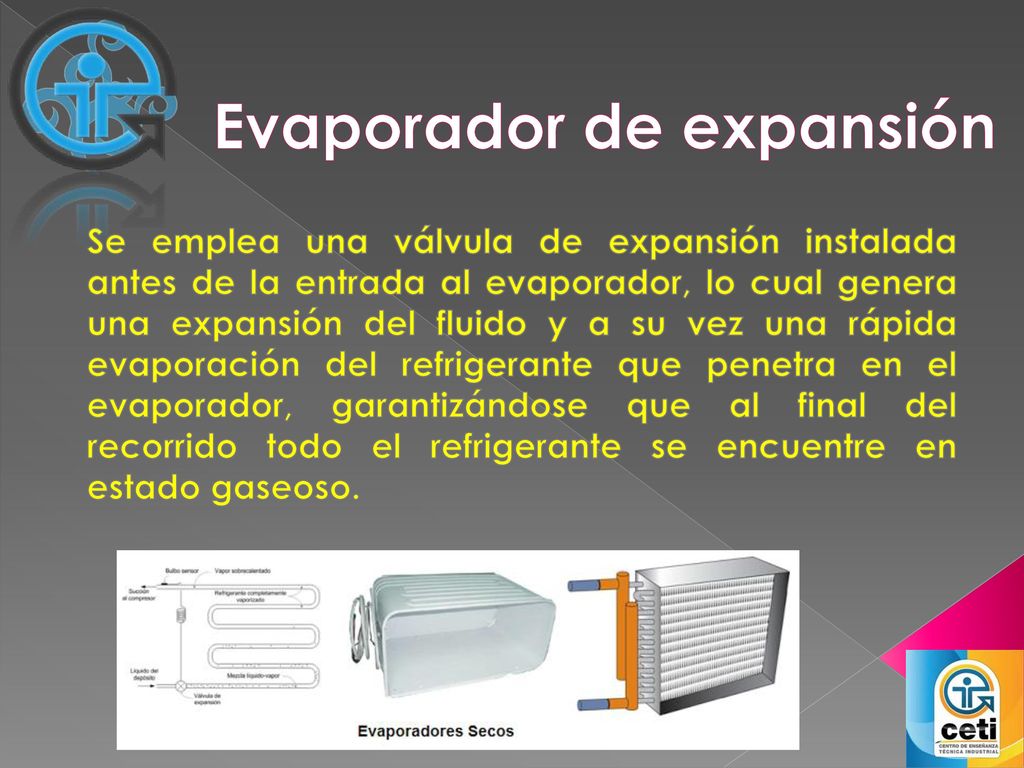

5 Evaporador de expansión
Se emplea una válvula de expansión instalada antes de la entrada al evaporador, lo cual genera una expansión del fluido y a su vez una rápida evaporación del refrigerante que penetra en el evaporador, garantizándose que al final del recorrido todo el refrigerante se encuentre en estado gaseoso.

6 Evaporador inundado La presencia de refrigerante líquido que inunda las tuberías del evaporador. Estos evaporadores están dotados de flotadores en los lados de alta y de baja presión, cuya función es la de regular la alimentación líquida del evaporador.

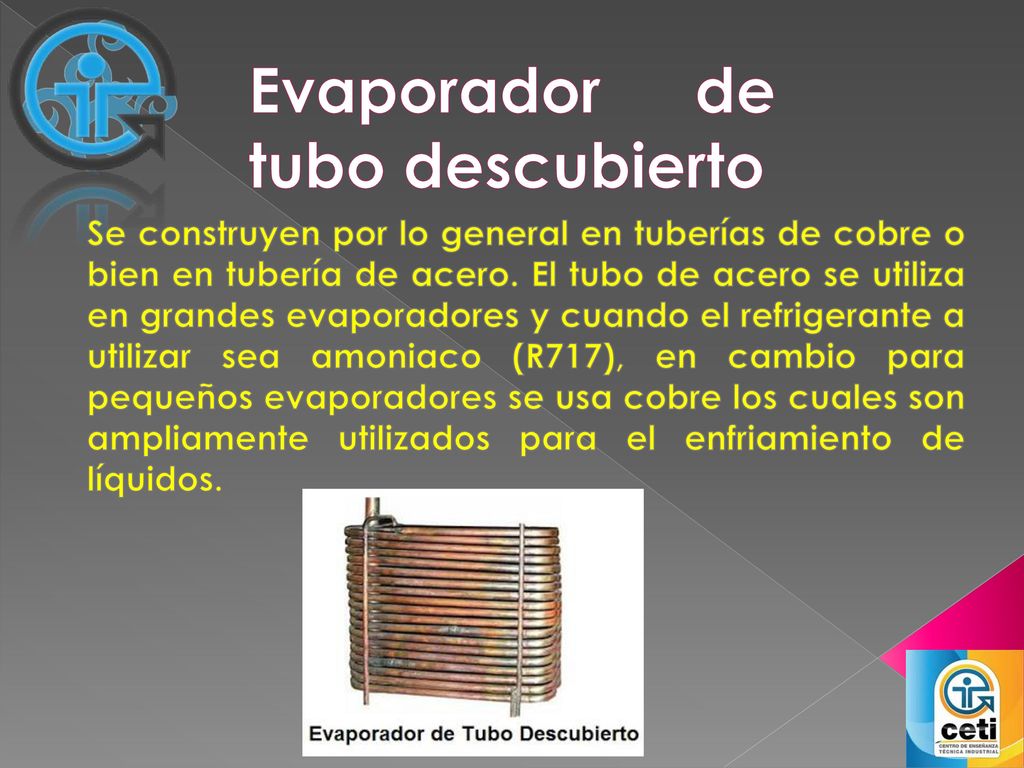

7 Evaporador de tubo descubierto
Se construyen por lo general en tuberías de cobre o bien en tubería de acero. El tubo de acero se utiliza en grandes evaporadores y cuando el refrigerante a utilizar sea amoniaco (R717), en cambio para pequeños evaporadores se usa cobre los cuales son ampliamente utilizados para el enfriamiento de líquidos.

8 Evaporador de superficie placa
Constan de dos placas acanaladas y asimétricas las cuales son soldadas herméticamente una contra la otra de manera tal que el gas refrigerante pueda fluir por entre ellas; son ampliamente usados en refrigeradores y congeladores debido a su economía, fácil limpieza y modulación de fabricación.

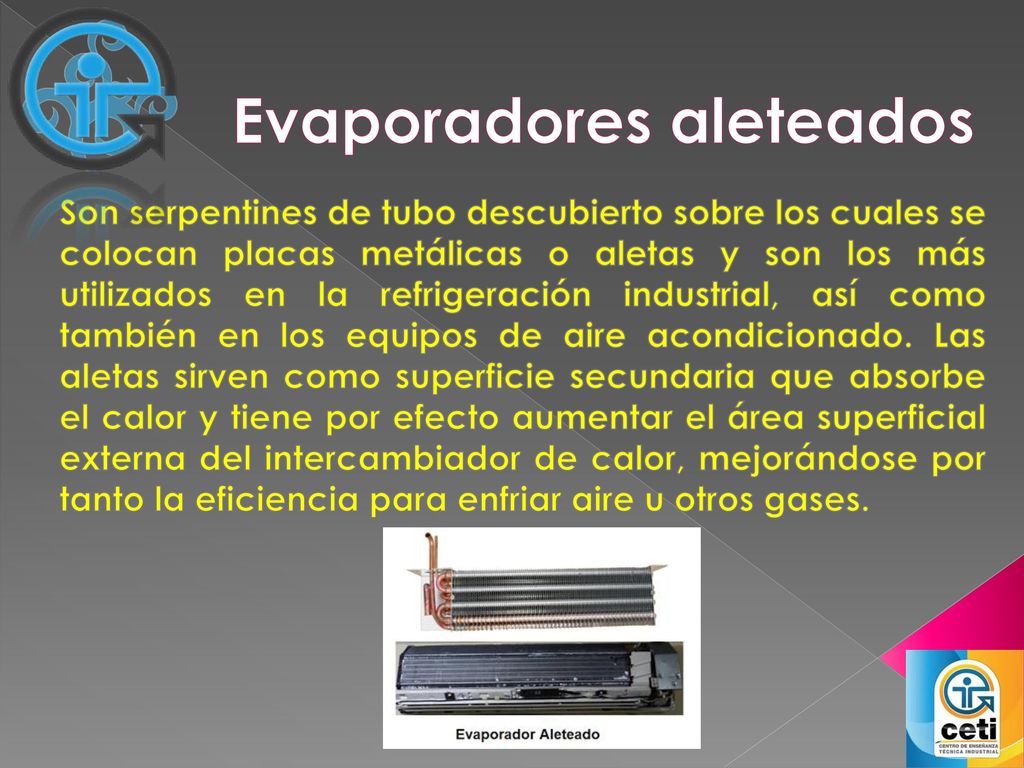

9 Evaporadores aleteados
Son serpentines de tubo descubierto sobre los cuales se colocan placas metálicas o aletas y son los más utilizados en la refrigeración industrial, así como también en los equipos de aire acondicionado. Las aletas sirven como superficie secundaria que absorbe el calor y tiene por efecto aumentar el área superficial externa del intercambiador de calor, mejorándose por tanto la eficiencia para enfriar aire u otros gases.

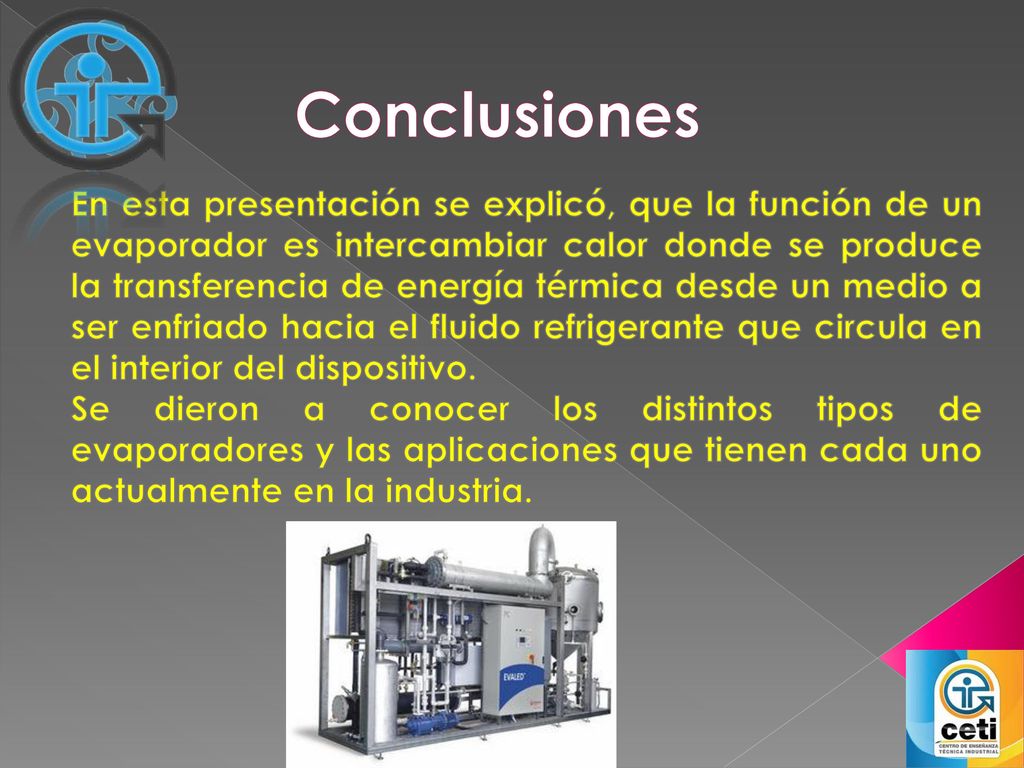

10 Conclusiones En esta presentación se explicó, que la función de un evaporador es intercambiar calor donde se produce la transferencia de energía térmica desde un medio a ser enfriado hacia el fluido refrigerante que circula en el interior del dispositivo. Se dieron a conocer los distintos tipos de evaporadores y las aplicaciones que tienen cada uno actualmente en la industria.

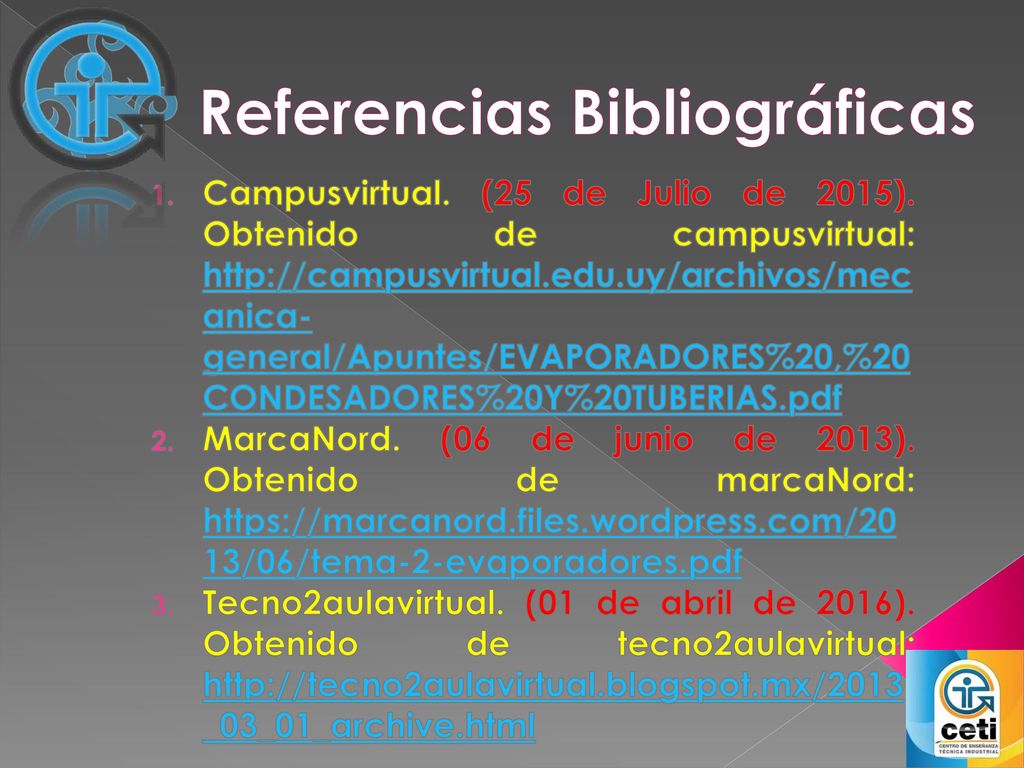

11 Referencias Bibliográficas
Campusvirtual. (25 de Julio de 2015). Obtenido de campusvirtual: MarcaNord. (06 de junio de 2013). Obtenido de marcaNord: Tecno2aulavirtual. (01 de abril de 2016). Obtenido de tecno2aulavirtual:

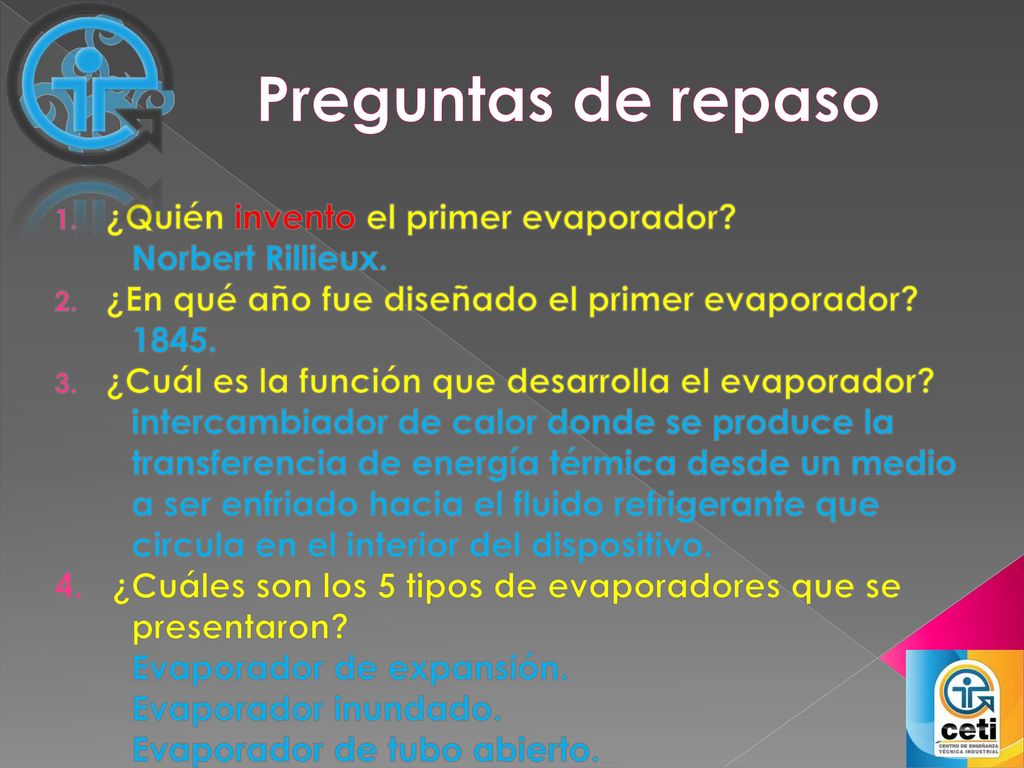

12 Preguntas de repaso ¿Quién invento el primer evaporador?
Norbert Rillieux. ¿En qué año fue diseñado el primer evaporador? 1845. ¿Cuál es la función que desarrolla el evaporador? intercambiador de calor donde se produce la transferencia de energía térmica desde un medio a ser enfriado hacia el fluido refrigerante que circula en el interior del dispositivo. 4. ¿Cuáles son los 5 tipos de evaporadores que se presentaron? Evaporador de expansión. Evaporador inundado. Evaporador de tubo abierto.

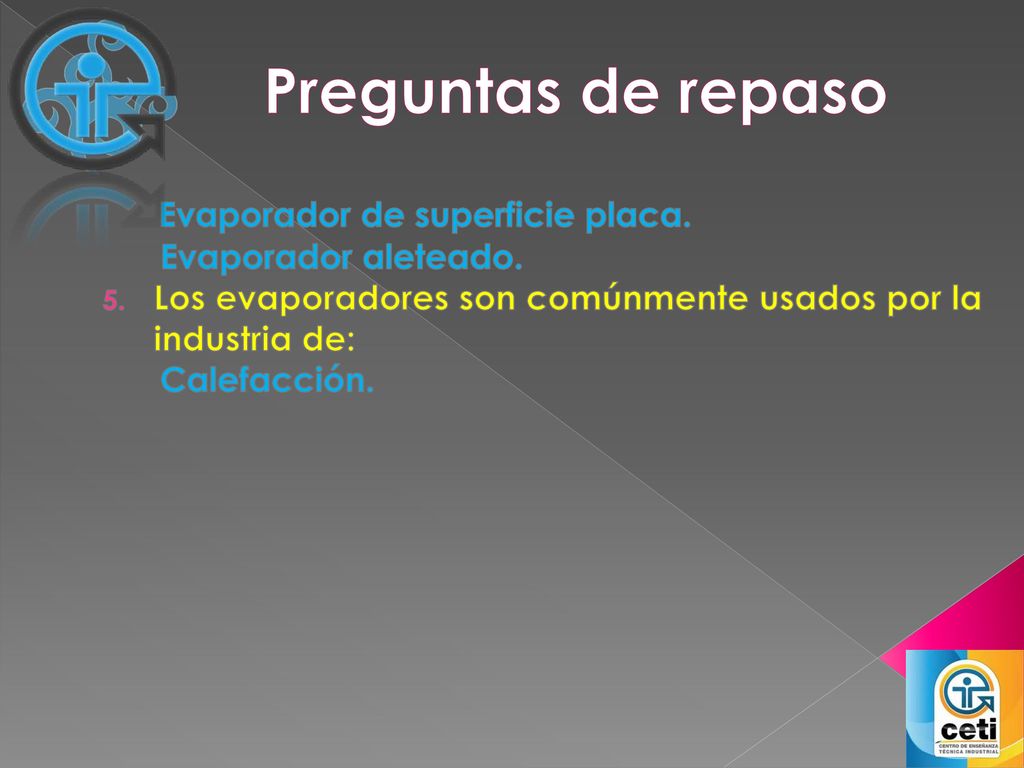

13 Preguntas de repaso Evaporador de superficie placa.
Evaporador aleteado. Los evaporadores son comúnmente usados por la industria de: Calefacción.
