Ensayes de resistencia al corte del suelo Corte directo

Presentación del tema: "Ensayes de resistencia al corte del suelo Corte directo"— Transcripción de la presentación:

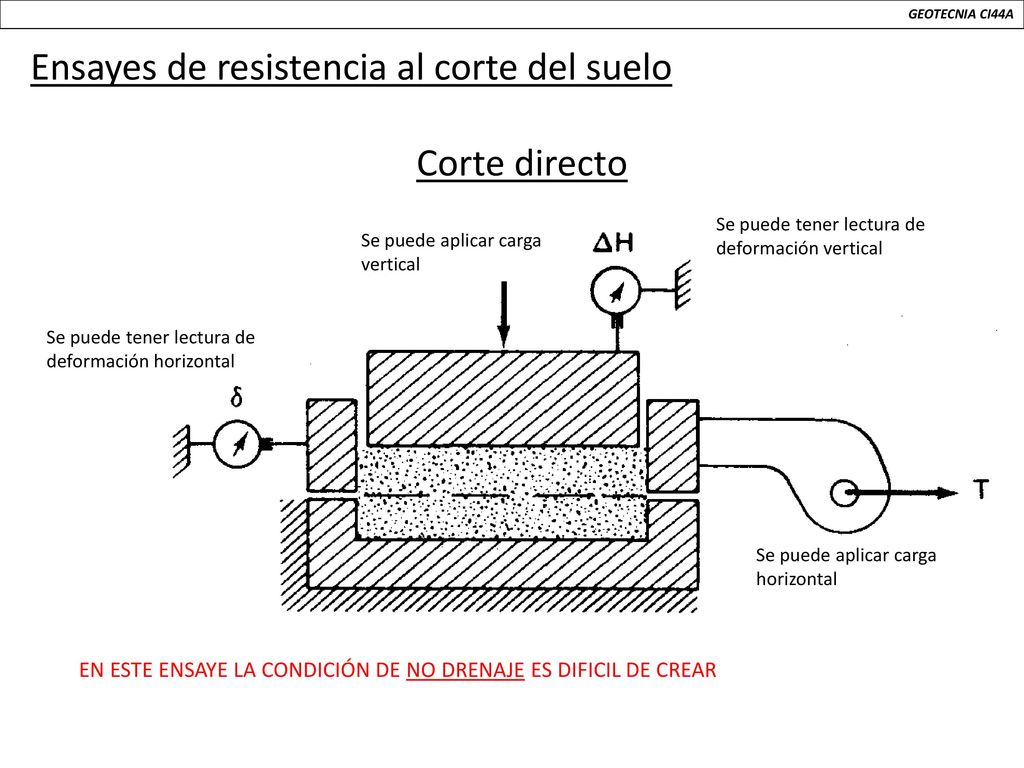

1 Ensayes de resistencia al corte del suelo Corte directo
GEOTECNIA CI44A Ensayes de resistencia al corte del suelo Corte directo Se puede tener lectura de deformación vertical Se puede aplicar carga vertical Se puede tener lectura de deformación horizontal Se puede aplicar carga horizontal EN ESTE ENSAYE LA CONDICIÓN DE NO DRENAJE ES DIFICIL DE CREAR

2 Ensayes de resistencia al corte del suelo
GEOTECNIA CI44A Ensayes de resistencia al corte del suelo Corte directo

3 Corte Directo Condición inicial del ensaye

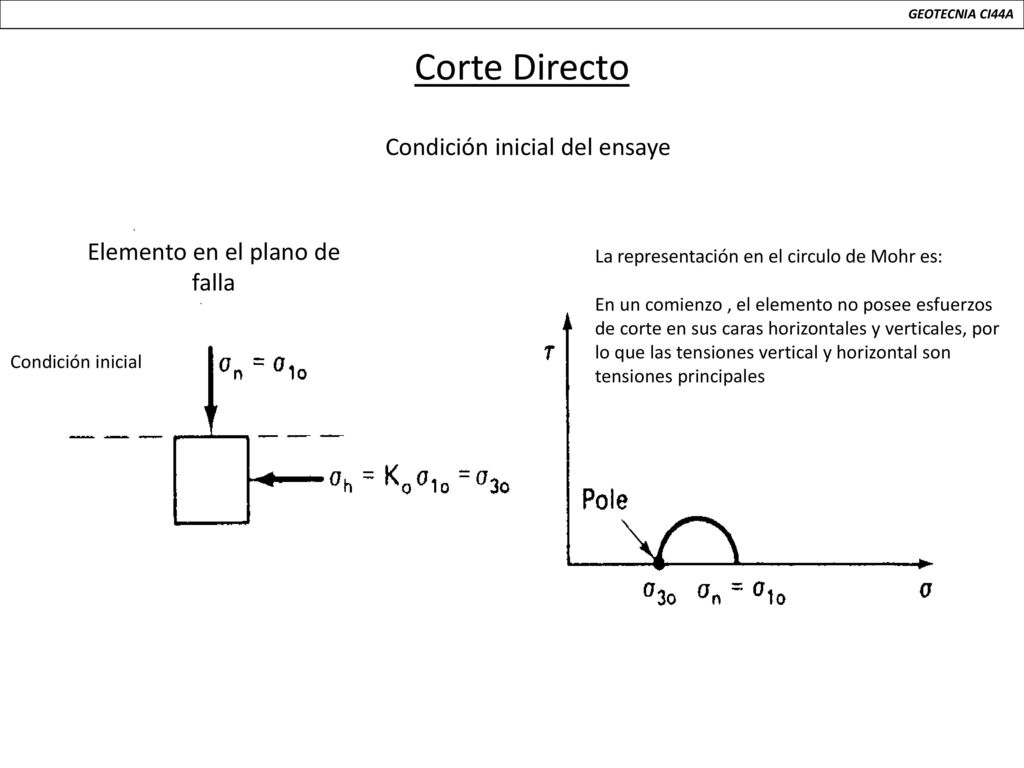

GEOTECNIA CI44A Corte Directo Condición inicial del ensaye Condición inicial La representación en el circulo de Mohr es: En un comienzo , el elemento no posee esfuerzos de corte en sus caras horizontales y verticales, por lo que las tensiones vertical y horizontal son tensiones principales Elemento en el plano de falla

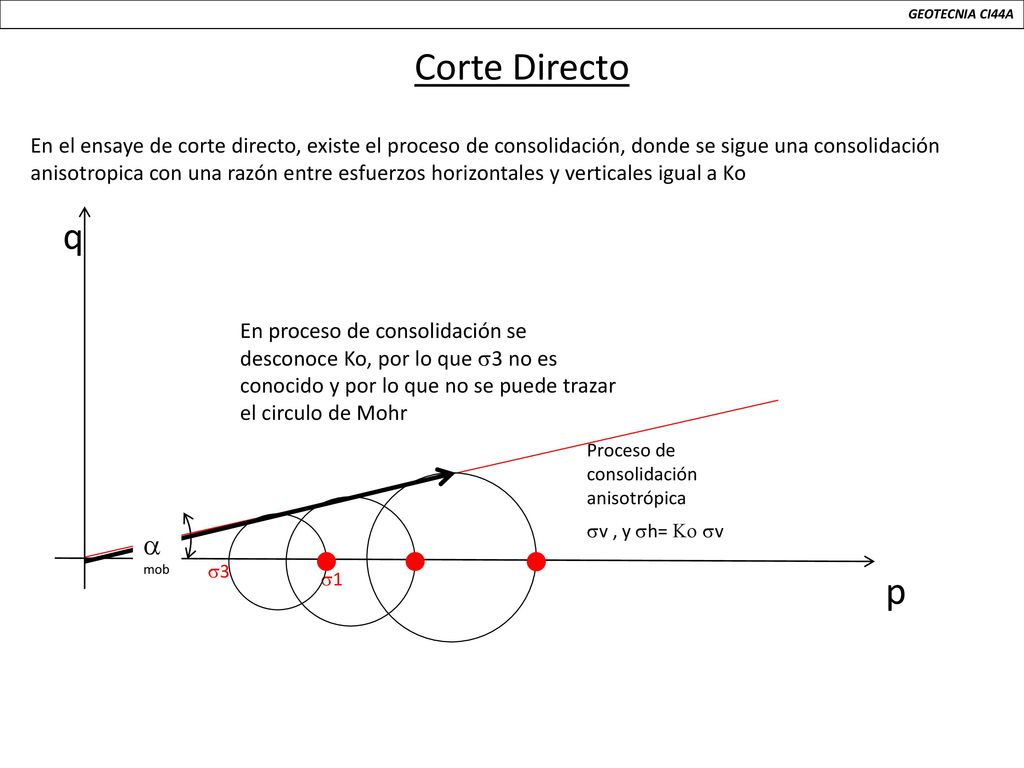

4 GEOTECNIA CI44A Corte Directo En el ensaye de corte directo, existe el proceso de consolidación, donde se sigue una consolidación anisotropica con una razón entre esfuerzos horizontales y verticales igual a Ko q En proceso de consolidación se desconoce Ko, por lo que s3 no es conocido y por lo que no se puede trazar el circulo de Mohr Proceso de consolidación anisotrópica sv , y sh= Ko sv amob s3 s1 p

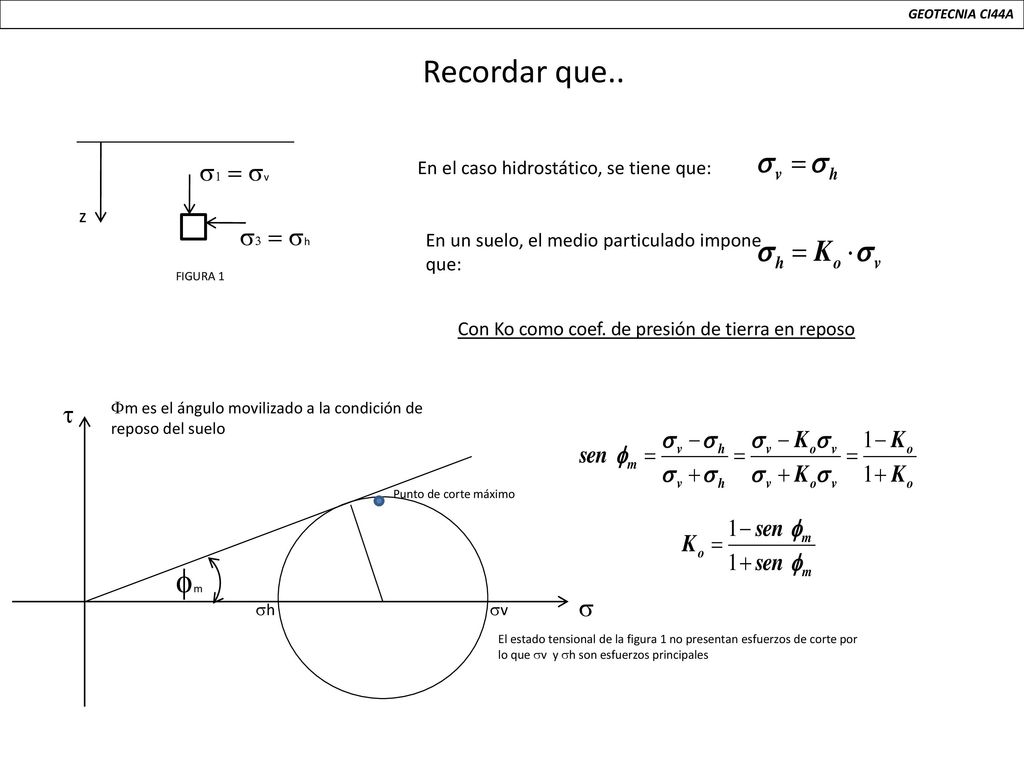

5 Recordar que.. fm s1 = sv s3 = sh t s
GEOTECNIA CI44A Recordar que.. s1 = sv En el caso hidrostático, se tiene que: z s3 = sh En un suelo, el medio particulado impone que: FIGURA 1 Con Ko como coef. de presión de tierra en reposo t Fm es el ángulo movilizado a la condición de reposo del suelo Punto de corte máximo fm s sh sv El estado tensional de la figura 1 no presentan esfuerzos de corte por lo que sv y sh son esfuerzos principales

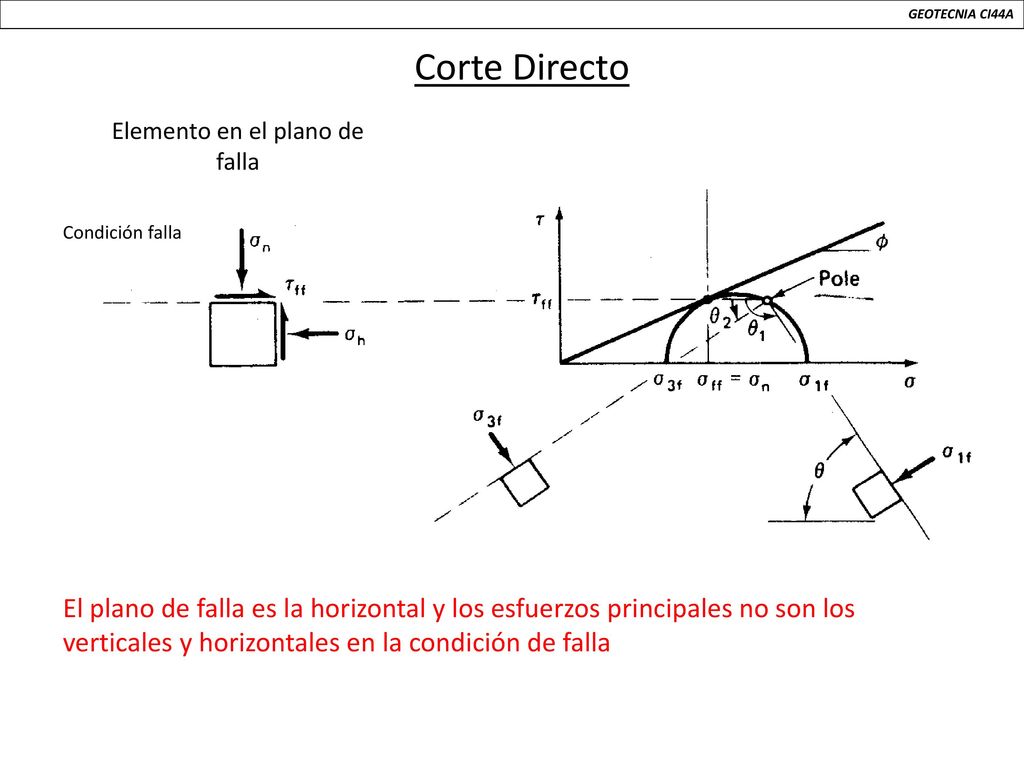

6 GEOTECNIA CI44A Corte Directo Elemento en el plano de falla Elemento en el plano de falla Condición falla El plano de falla es la horizontal y los esfuerzos principales no son los verticales y horizontales en la condición de falla

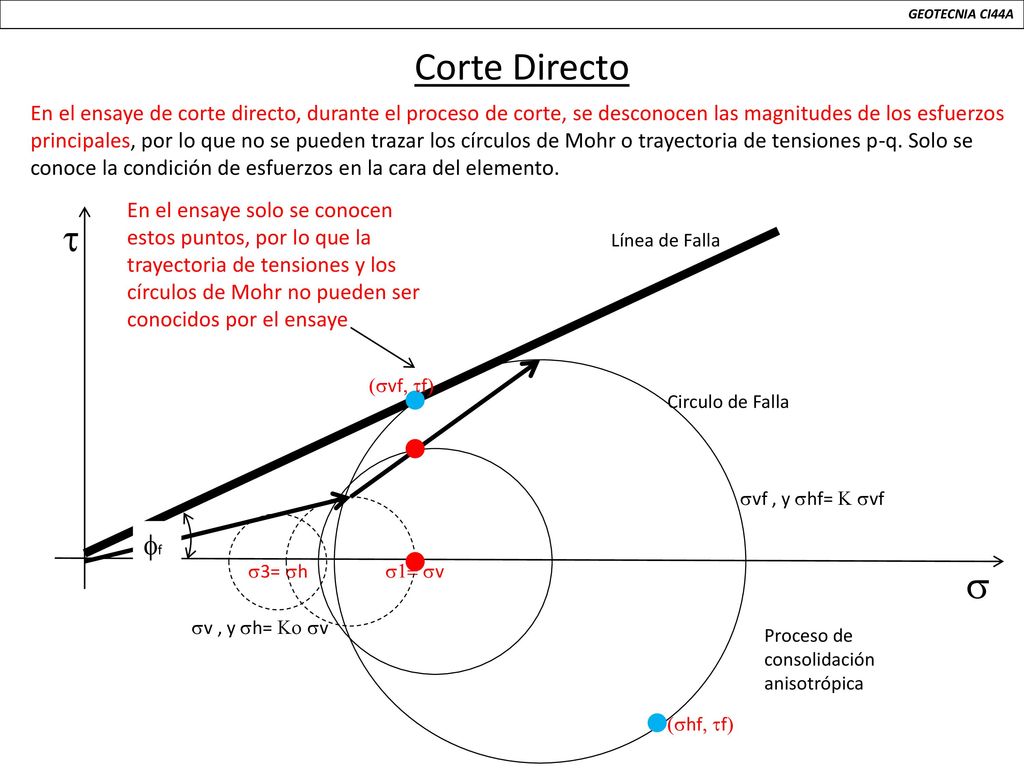

7 GEOTECNIA CI44A Corte Directo En el ensaye de corte directo, durante el proceso de corte, se desconocen las magnitudes de los esfuerzos principales, por lo que no se pueden trazar los círculos de Mohr o trayectoria de tensiones p-q. Solo se conoce la condición de esfuerzos en la cara del elemento. En el ensaye solo se conocen estos puntos, por lo que la trayectoria de tensiones y los círculos de Mohr no pueden ser conocidos por el ensaye t Línea de Falla (svf, tf) Circulo de Falla svf , y shf= K svf ff s3= sh s1= sv s sv , y sh= Ko sv Proceso de consolidación anisotrópica (shf, tf)

8 Corte Directo Plano observado Pole Plano asumido

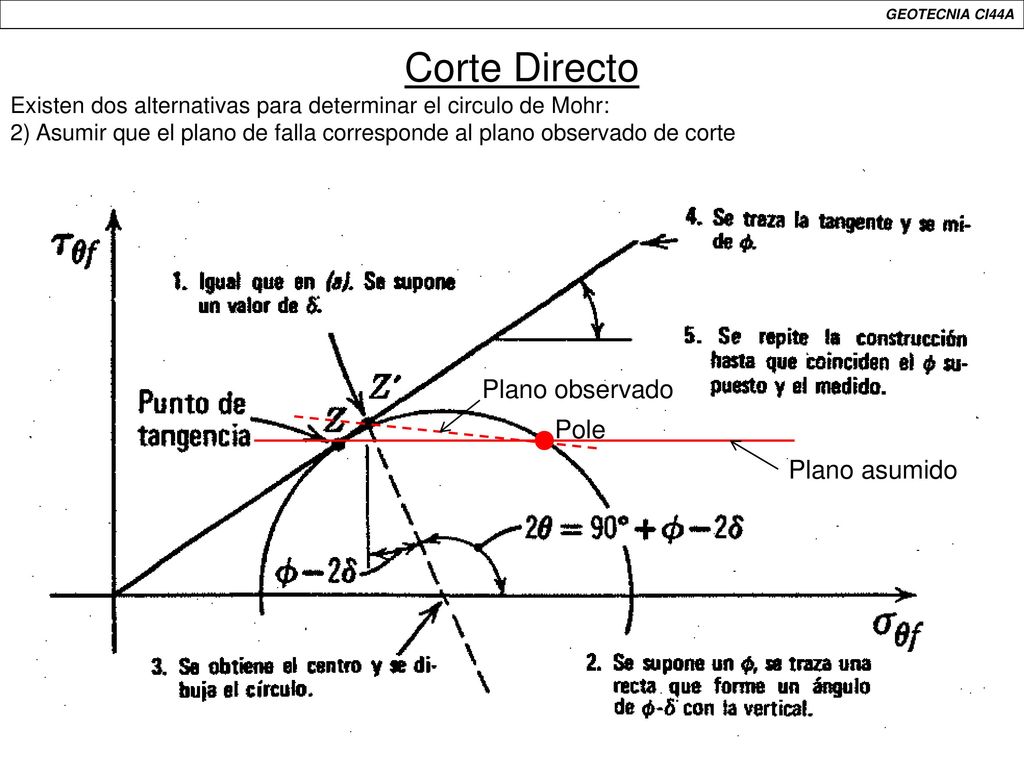

GEOTECNIA CI44A Corte Directo Existen dos alternativas para determinar el circulo de Mohr: 2) Asumir que el plano de falla corresponde al plano observado de corte Plano observado Pole Plano asumido

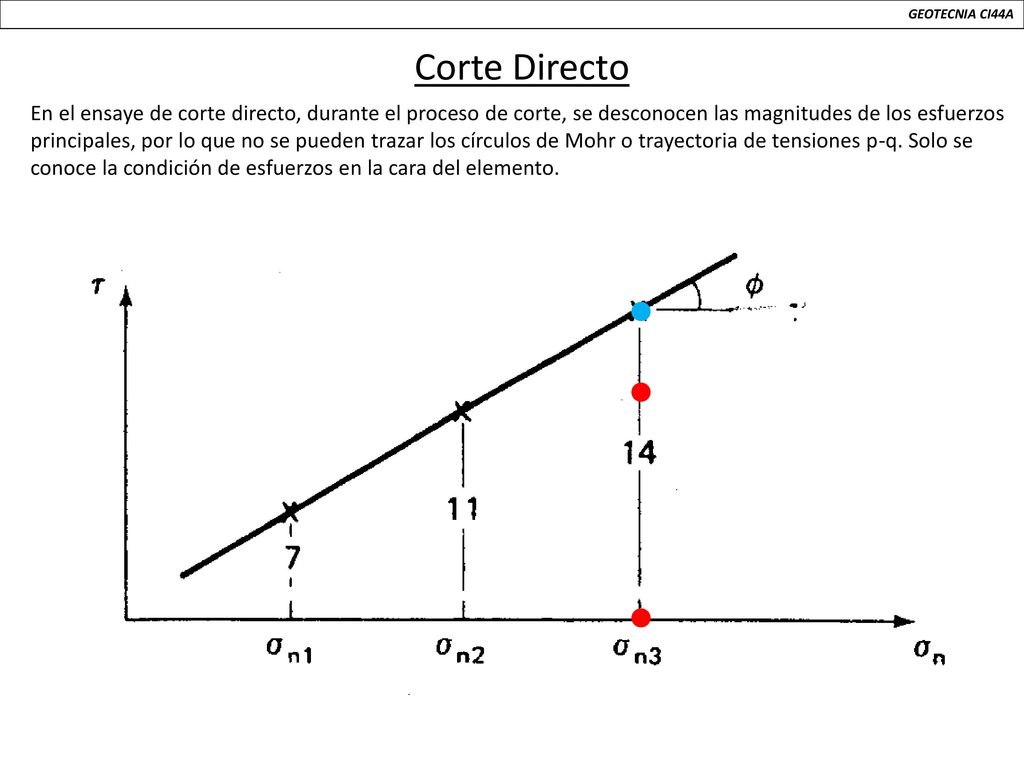

9 GEOTECNIA CI44A Corte Directo En el ensaye de corte directo, durante el proceso de corte, se desconocen las magnitudes de los esfuerzos principales, por lo que no se pueden trazar los círculos de Mohr o trayectoria de tensiones p-q. Solo se conoce la condición de esfuerzos en la cara del elemento.

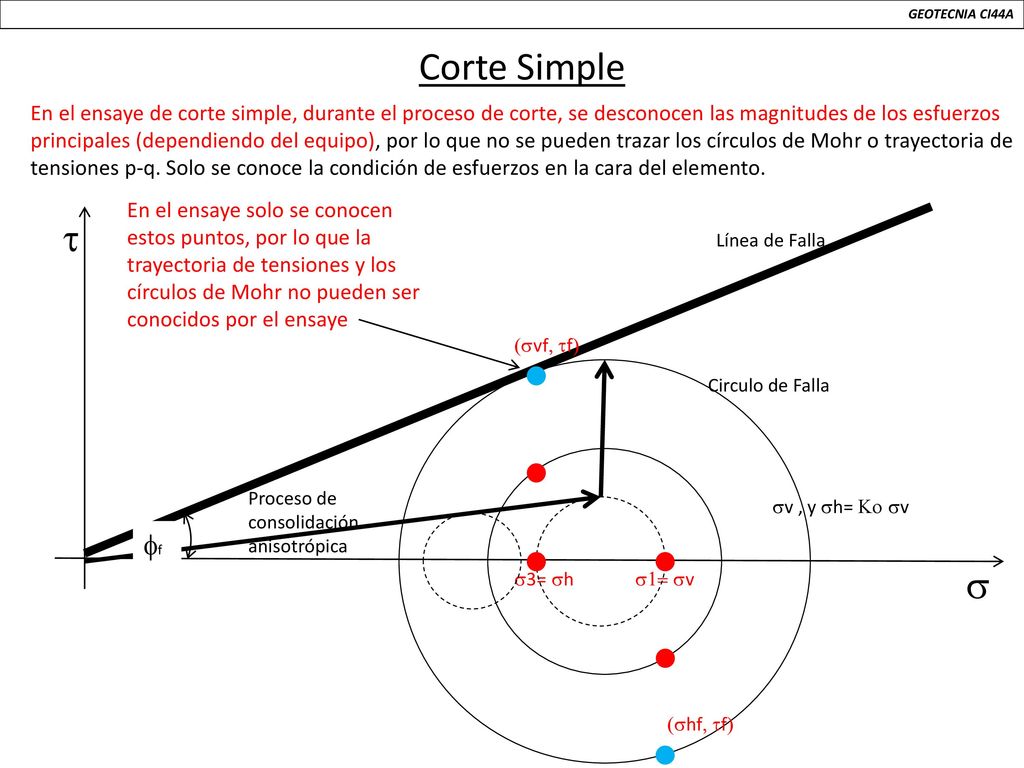

10 GEOTECNIA CI44A Corte Simple En el ensaye de corte simple, durante el proceso de corte, se desconocen las magnitudes de los esfuerzos principales (dependiendo del equipo), por lo que no se pueden trazar los círculos de Mohr o trayectoria de tensiones p-q. Solo se conoce la condición de esfuerzos en la cara del elemento. En el ensaye solo se conocen estos puntos, por lo que la trayectoria de tensiones y los círculos de Mohr no pueden ser conocidos por el ensaye t Línea de Falla (svf, tf) Circulo de Falla Proceso de consolidación anisotrópica sv , y sh= Ko sv ff s s3= sh s1= sv (shf, tf)

11 GEOTECNIA CI44A TRIAXIAL

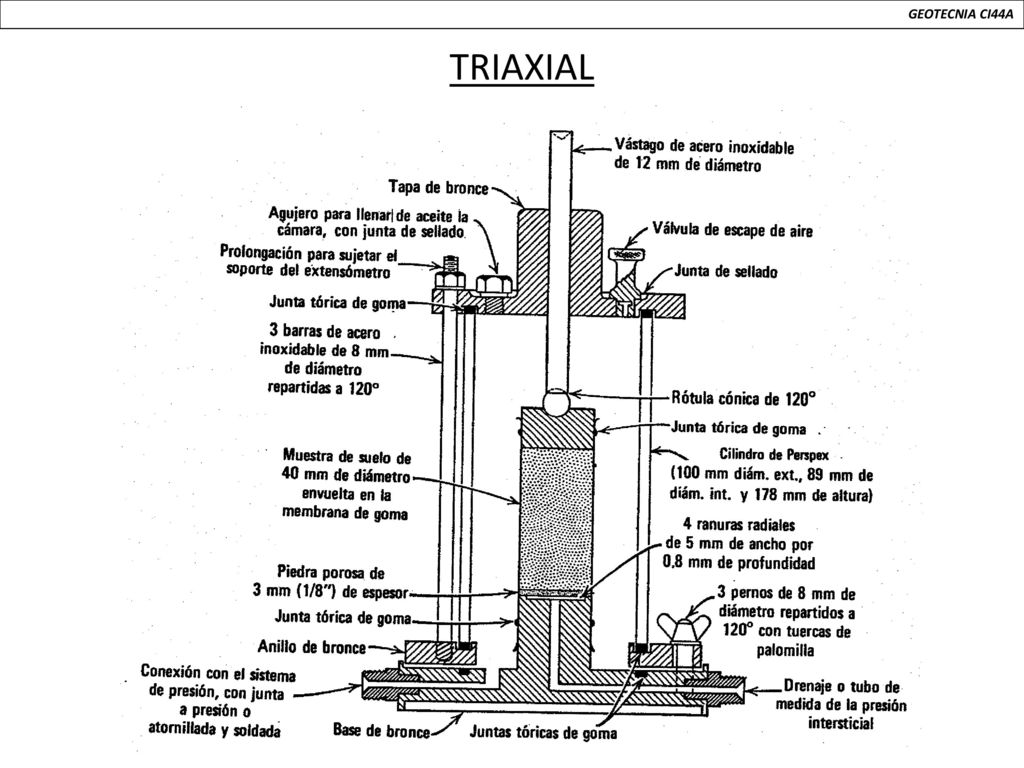

12 GEOTECNIA CI44A TRIAXIAL

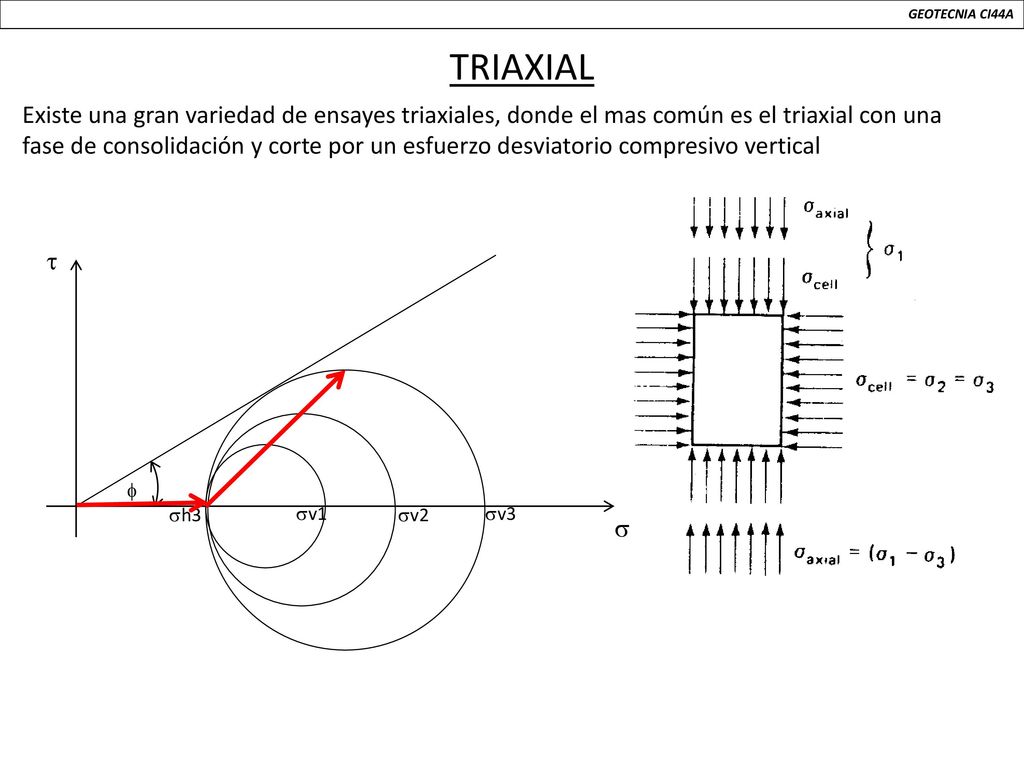

13 GEOTECNIA CI44A TRIAXIAL Existe una gran variedad de ensayes triaxiales, donde el mas común es el triaxial con una fase de consolidación y corte por un esfuerzo desviatorio compresivo vertical t f sh3 sv1 sv2 sv3 s

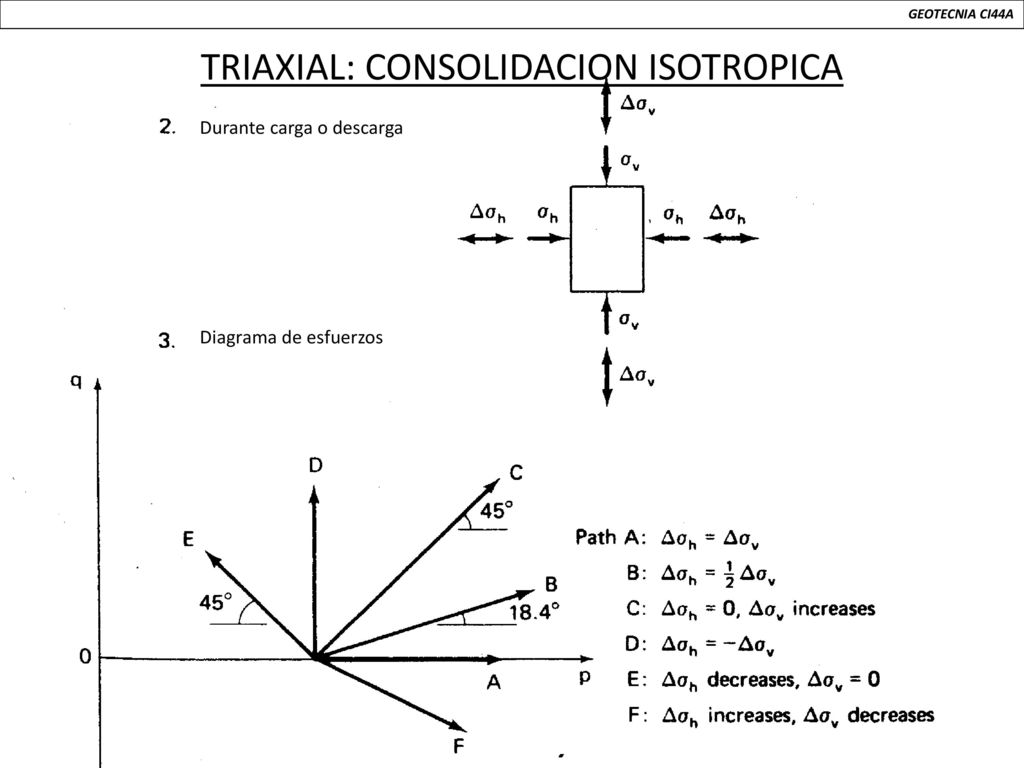

14 TRIAXIAL: CONSOLIDACION ISOTROPICA
GEOTECNIA CI44A TRIAXIAL: CONSOLIDACION ISOTROPICA Durante carga o descarga Diagrama de esfuerzos

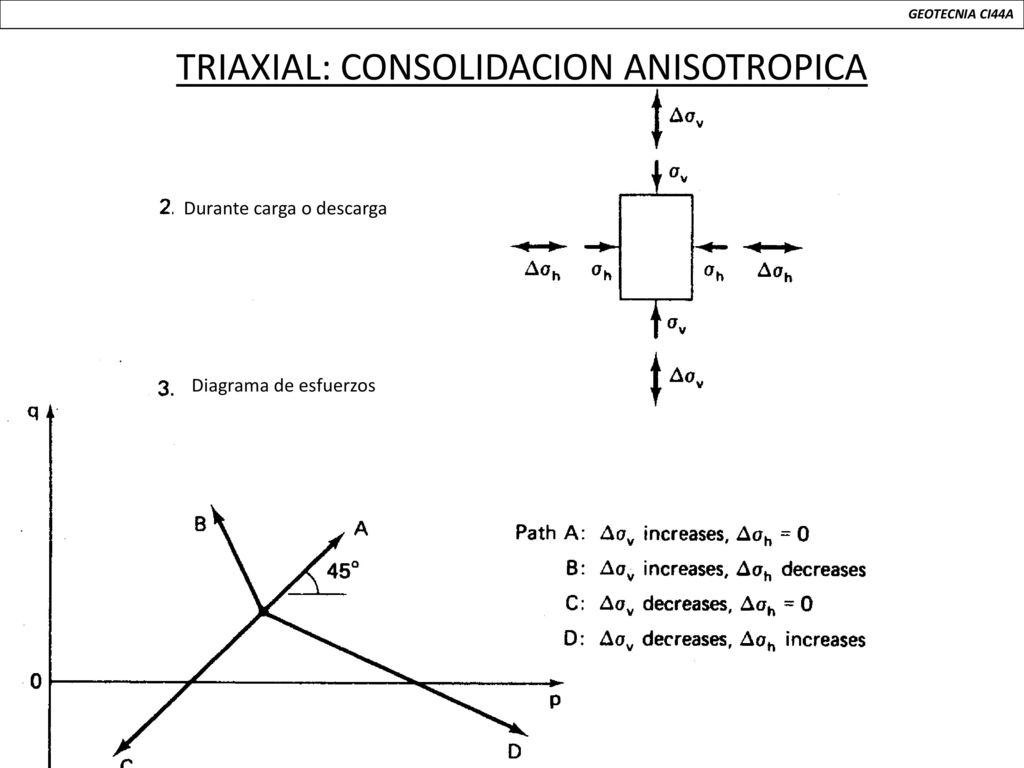

15 TRIAXIAL: CONSOLIDACION ANISOTROPICA
GEOTECNIA CI44A TRIAXIAL: CONSOLIDACION ANISOTROPICA Durante carga o descarga Diagrama de esfuerzos

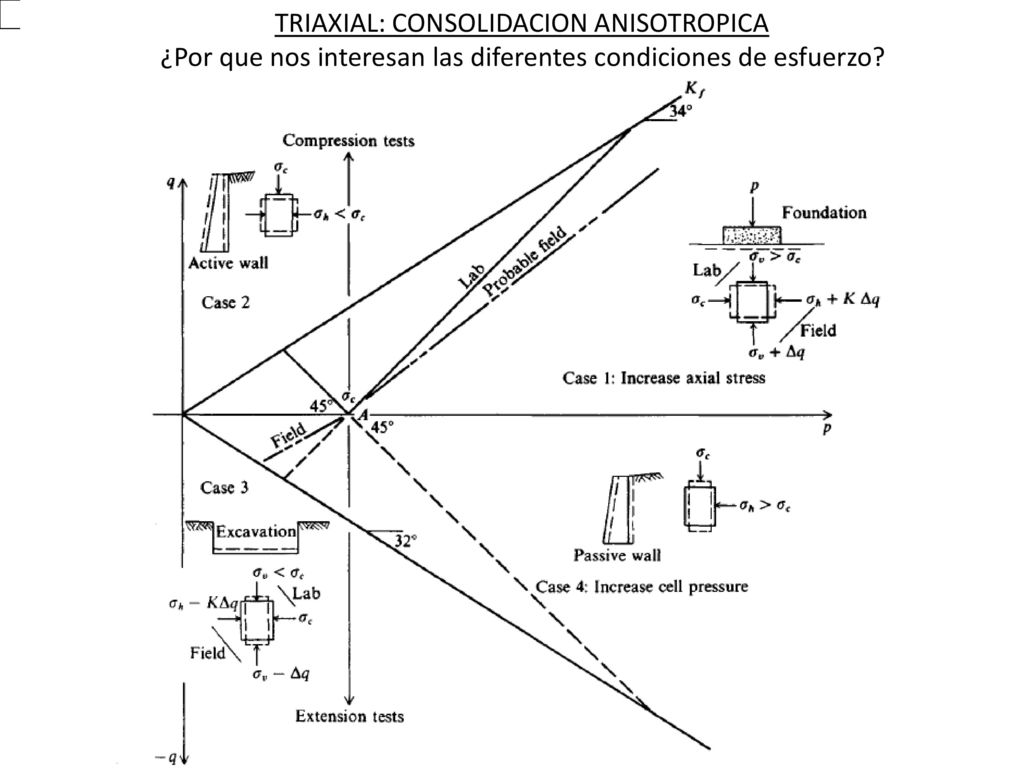

16 TRIAXIAL: CONSOLIDACION ANISOTROPICA
GEOTECNIA CI44A TRIAXIAL: CONSOLIDACION ANISOTROPICA ¿Por que nos interesan las diferentes condiciones de esfuerzo?
