EVALUACION TOMOGRAFICA DE ENFERMEDAD PULMONAR INTERSTICIAL

Presentación del tema: "EVALUACION TOMOGRAFICA DE ENFERMEDAD PULMONAR INTERSTICIAL"— Transcripción de la presentación:

1 EVALUACION TOMOGRAFICA DE ENFERMEDAD PULMONAR INTERSTICIAL
DR. RODOLFO IBARRA RADIOLOGO

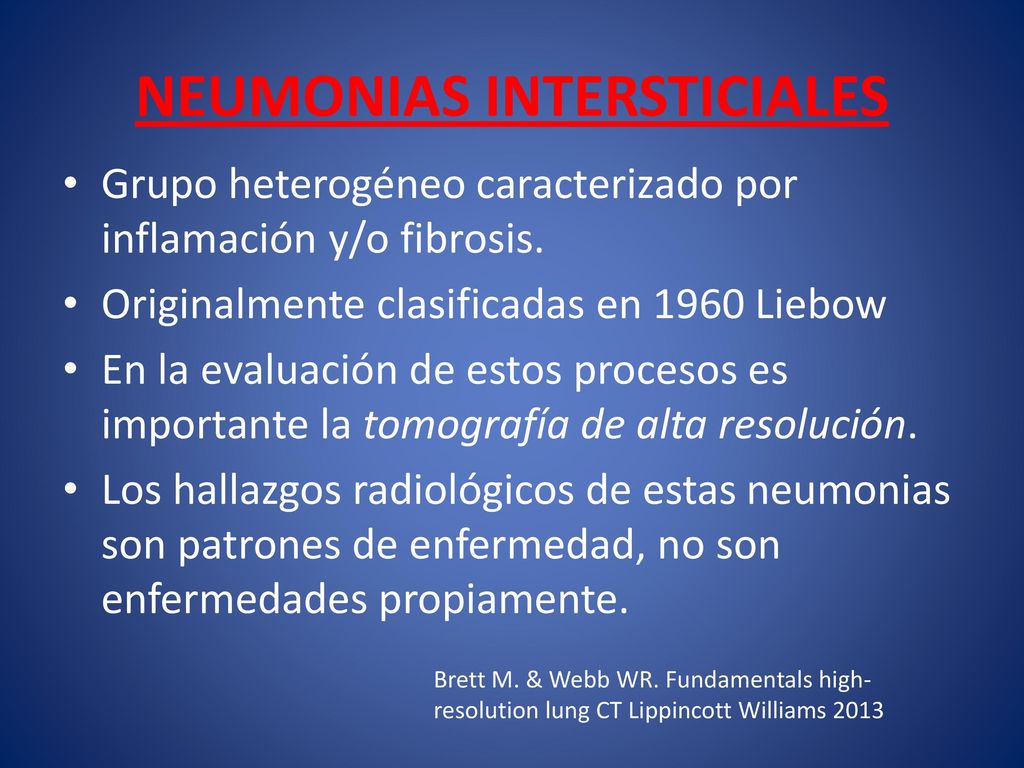

2 NEUMONIAS INTERSTICIALES
Grupo heterogéneo caracterizado por inflamación y/o fibrosis. Originalmente clasificadas en 1960 Liebow En la evaluación de estos procesos es importante la tomografía de alta resolución. Los hallazgos radiológicos de estas neumonias son patrones de enfermedad, no son enfermedades propiamente. Brett M. & Webb WR. Fundamentals high-resolution lung CT Lippincott Williams 2013

3 TOMOGRAFIA ALTA RESOLUCION
INDICACIONES Detección y mejor caracterización de anormalidades mejor que Rx tórax Caracterizar enfermedades difusas identificar anormalidades especificas Determinar inflamación vrs fibrosis Sugerir estudio apropiado dependiendo patrón de afección Evaluar respuesta al tratamiento Mayo JR et al CT eval of diffuse lung disease J Thoracic Imaging 2009;24:

4 ANATOMIA NORMAL Importante entender la anatomía del lóbulo pulmonar secundario Webb WR Thin section CT of secundary pulmonary lobule anatomy and imaging. Radiology 2006;236:

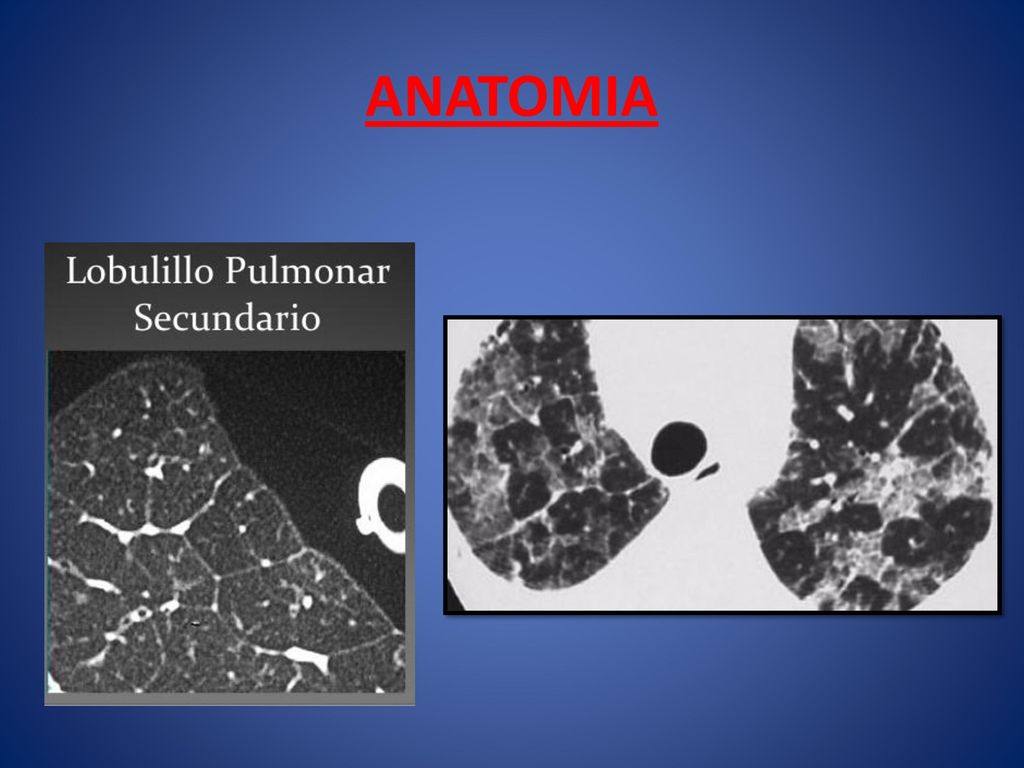

5 ANATOMIA

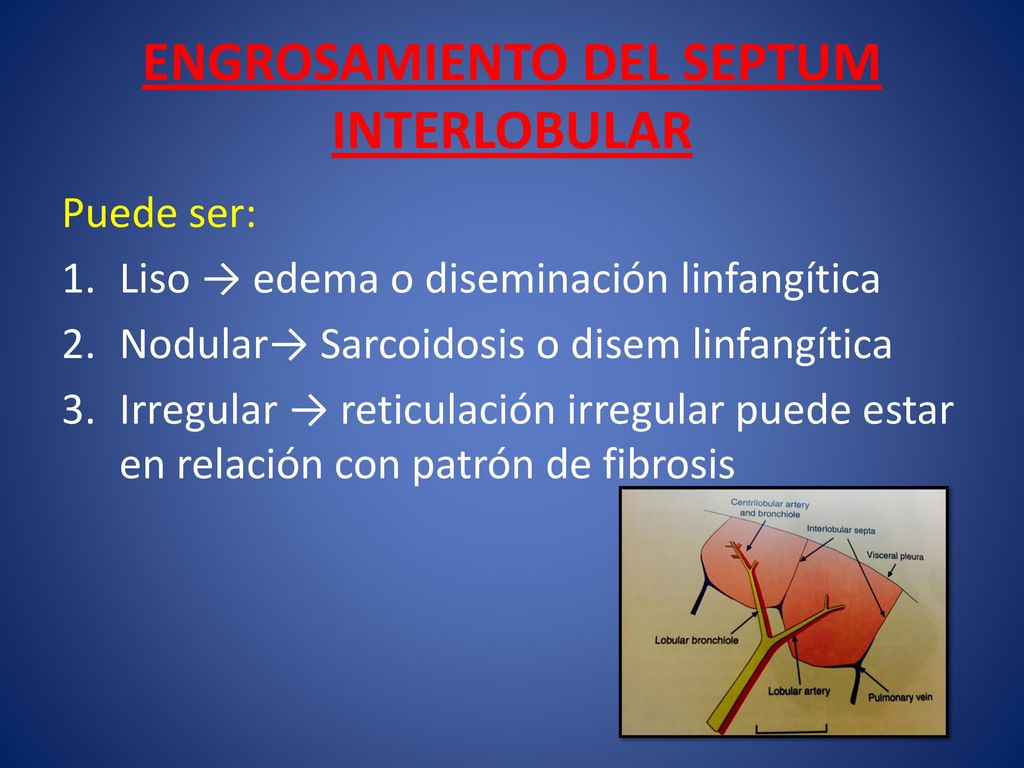

6 ENGROSAMIENTO DEL SEPTUM INTERLOBULAR
Puede ser: Liso → edema o diseminación linfangítica Nodular→ Sarcoidosis o disem linfangítica Irregular → reticulación irregular puede estar en relación con patrón de fibrosis

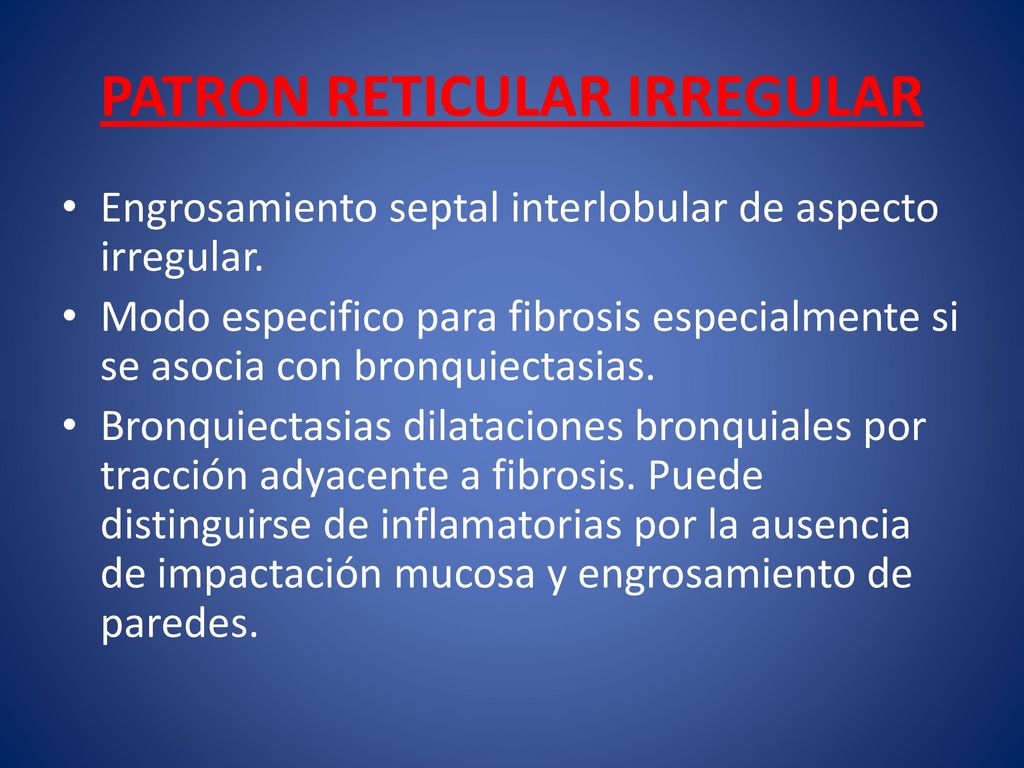

7 PATRON RETICULAR IRREGULAR
Engrosamiento septal interlobular de aspecto irregular. Modo especifico para fibrosis especialmente si se asocia con bronquiectasias. Bronquiectasias dilataciones bronquiales por tracción adyacente a fibrosis. Puede distinguirse de inflamatorias por la ausencia de impactación mucosa y engrosamiento de paredes.

8 PATRON RETICULAR IRREGULAR

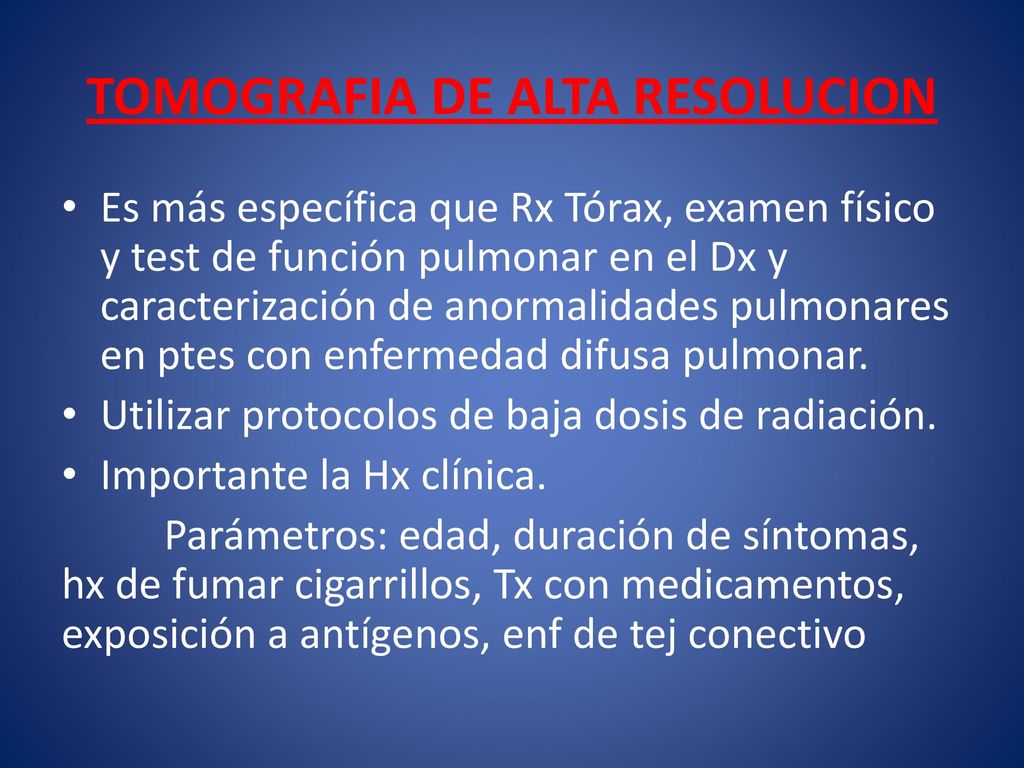

9 TOMOGRAFIA DE ALTA RESOLUCION
Es más específica que Rx Tórax, examen físico y test de función pulmonar en el Dx y caracterización de anormalidades pulmonares en ptes con enfermedad difusa pulmonar. Utilizar protocolos de baja dosis de radiación. Importante la Hx clínica. Parámetros: edad, duración de síntomas, hx de fumar cigarrillos, Tx con medicamentos, exposición a antígenos, enf de tej conectivo

10 TOMOGRAFIA DE ALTA RESOLUCION
En la evaluación de enfermedad pulmonar difusa es importante determinar entre un proceso inflamatorio o fibrótico. Proceso inflamatorio: vidrio despulido y consolidación. Proceso fibrótico: reticulación irregular Bronquiectasias por tracción Patrón en panal de abeja Hansell DM et al Fleischener Society: glossary of therms for thoracic imaging. Rad 2008; 246:

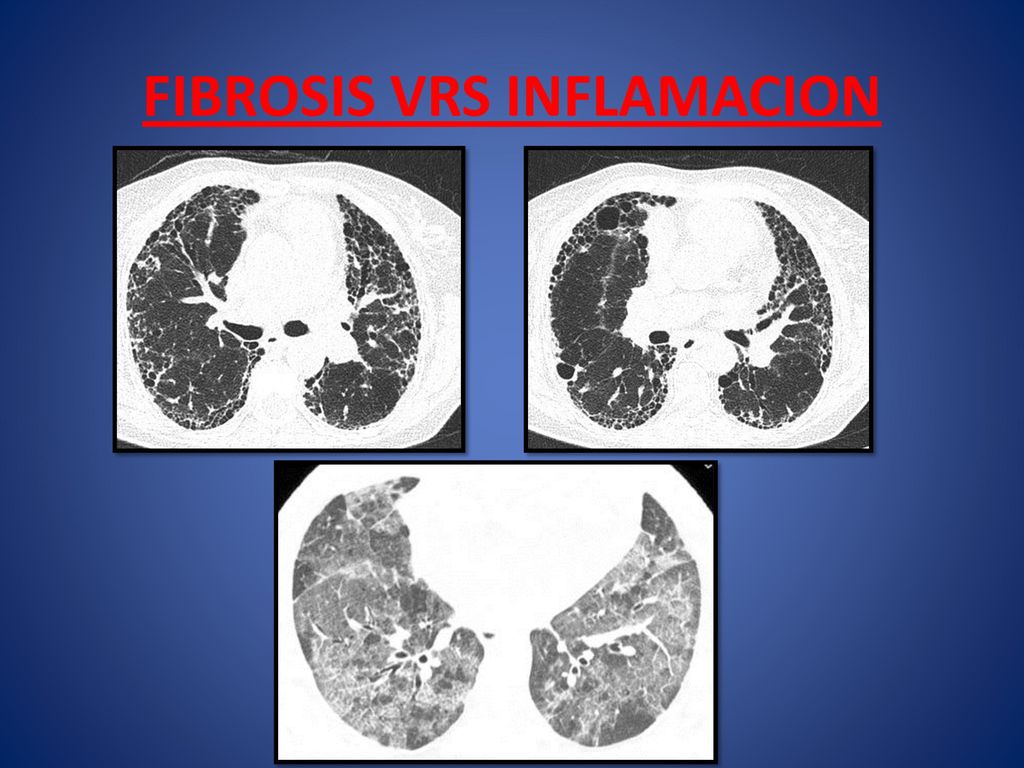

11 FIBROSIS VRS INFLAMACION

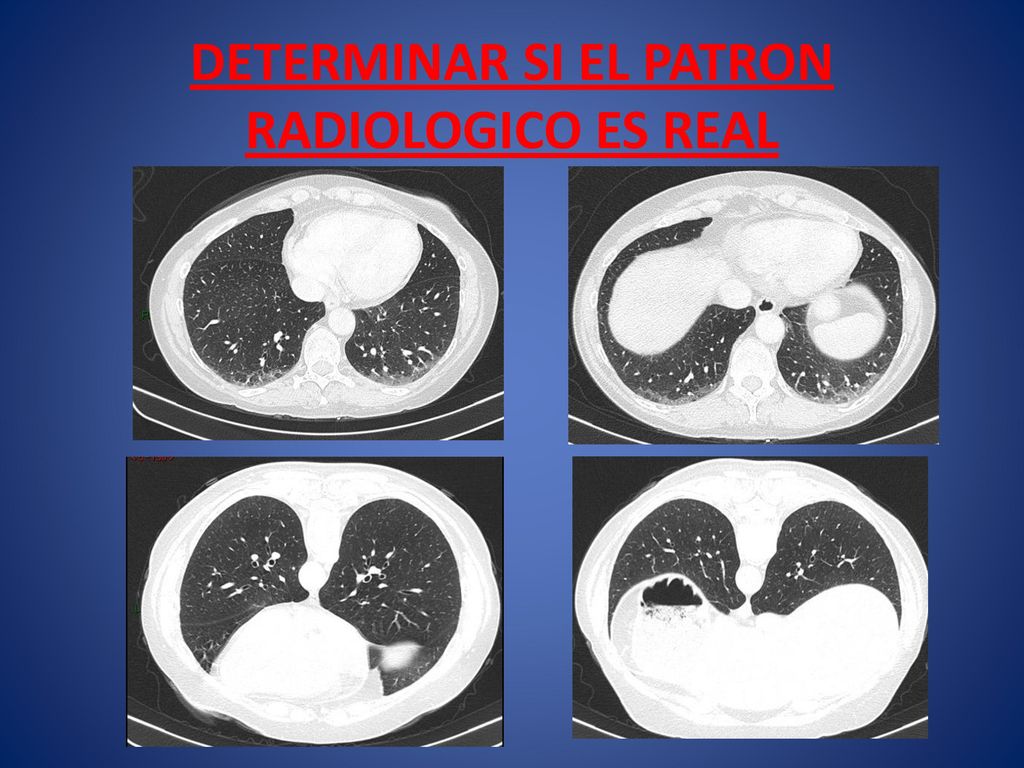

12 DETERMINAR SI EL PATRON RADIOLOGICO ES REAL

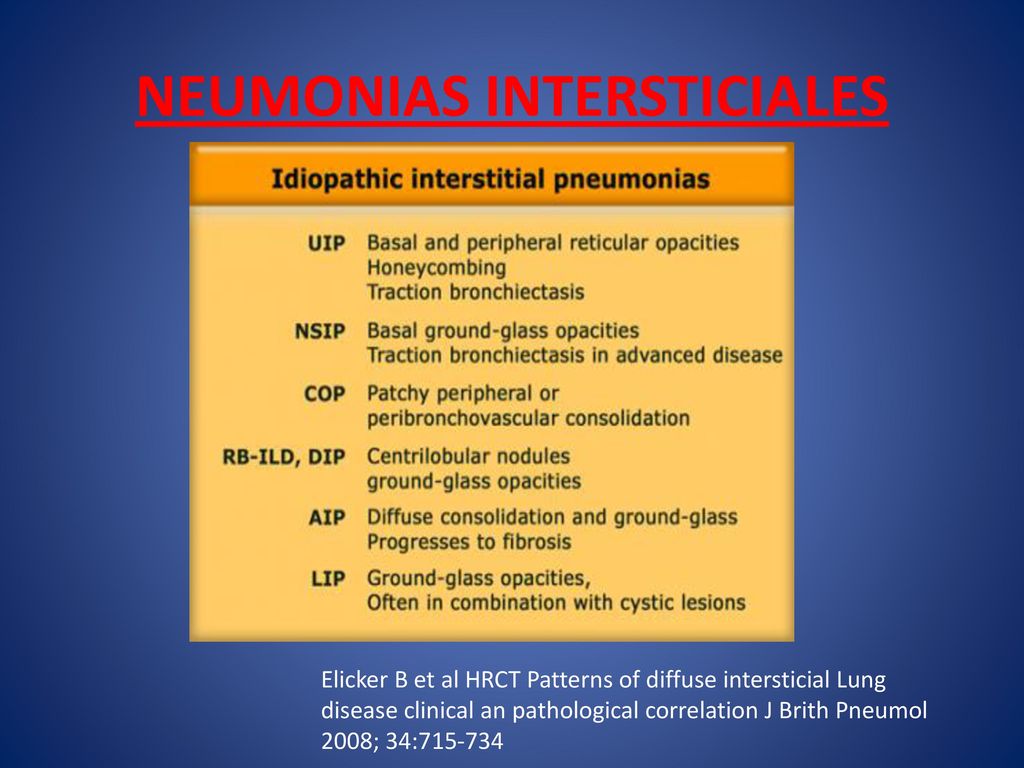

13 NEUMONIAS INTERSTICIALES
Elicker B et al HRCT Patterns of diffuse intersticial Lung disease clinical an pathological correlation J Brith Pneumol 2008; 34:

14 NEUMONIA INTERSTICIAL USUAL

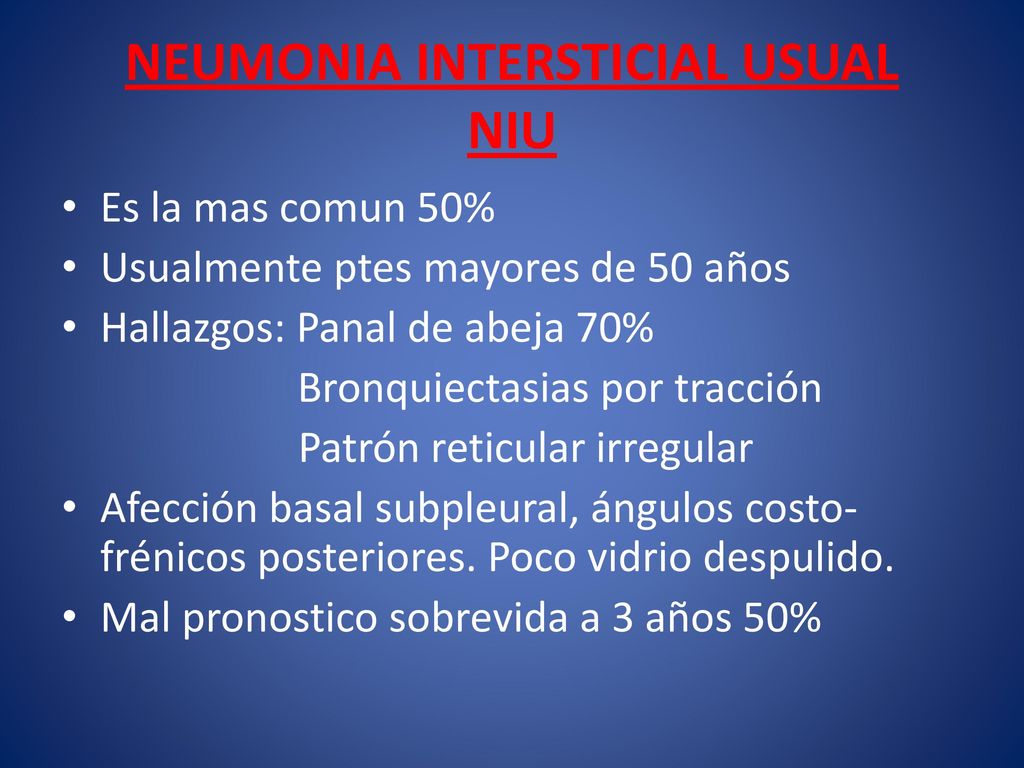

15 NEUMONIA INTERSTICIAL USUAL NIU
Es la mas comun 50% Usualmente ptes mayores de 50 años Hallazgos: Panal de abeja 70% Bronquiectasias por tracción Patrón reticular irregular Afección basal subpleural, ángulos costo- frénicos posteriores. Poco vidrio despulido. Mal pronostico sobrevida a 3 años 50%

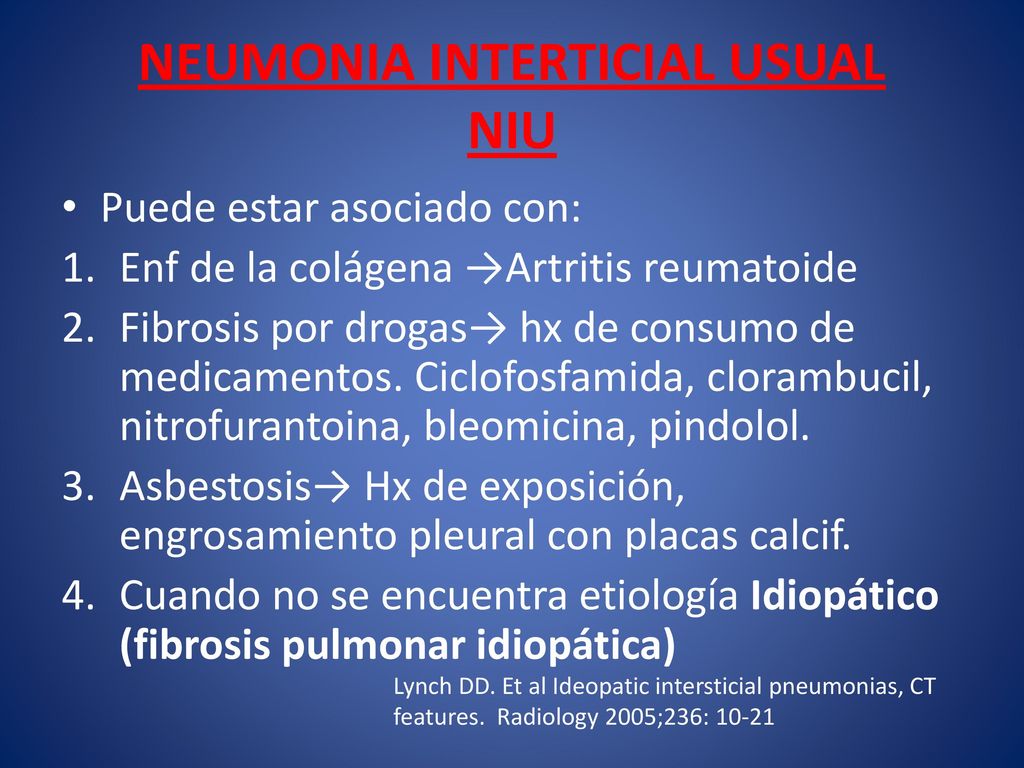

16 NEUMONIA INTERTICIAL USUAL NIU
Puede estar asociado con: Enf de la colágena →Artritis reumatoide Fibrosis por drogas→ hx de consumo de medicamentos. Ciclofosfamida, clorambucil, nitrofurantoina, bleomicina, pindolol. Asbestosis→ Hx de exposición, engrosamiento pleural con placas calcif. Cuando no se encuentra etiología Idiopático (fibrosis pulmonar idiopática) Lynch DD. Et al Ideopatic intersticial pneumonias, CT features. Radiology 2005;236: 10-21

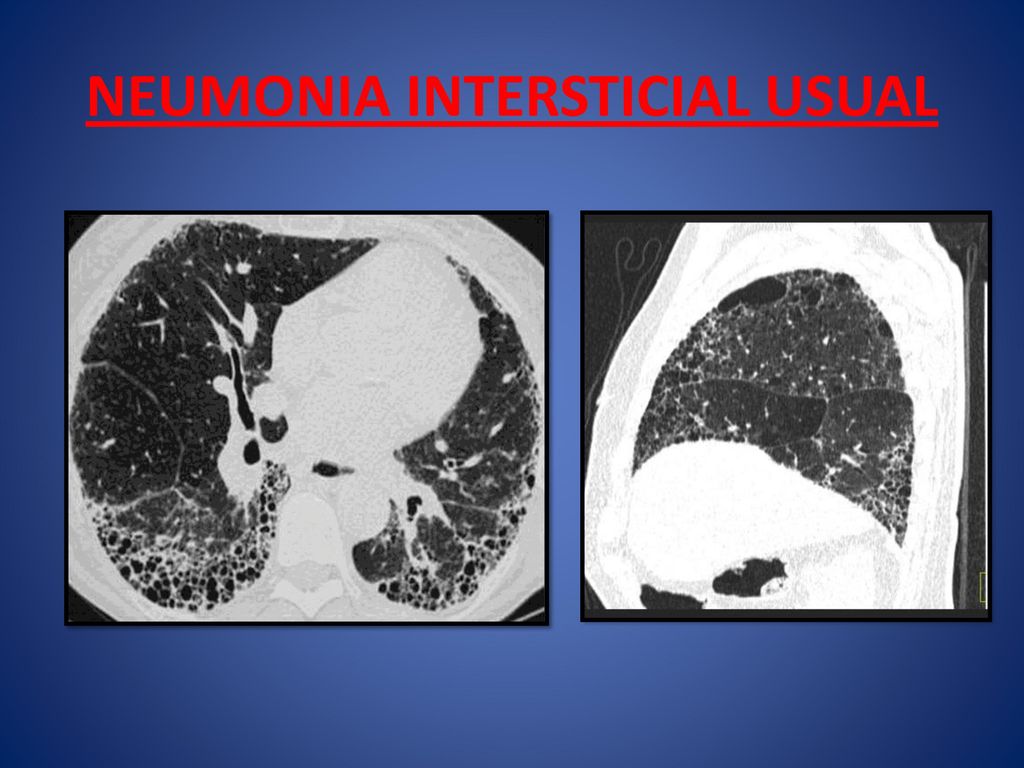

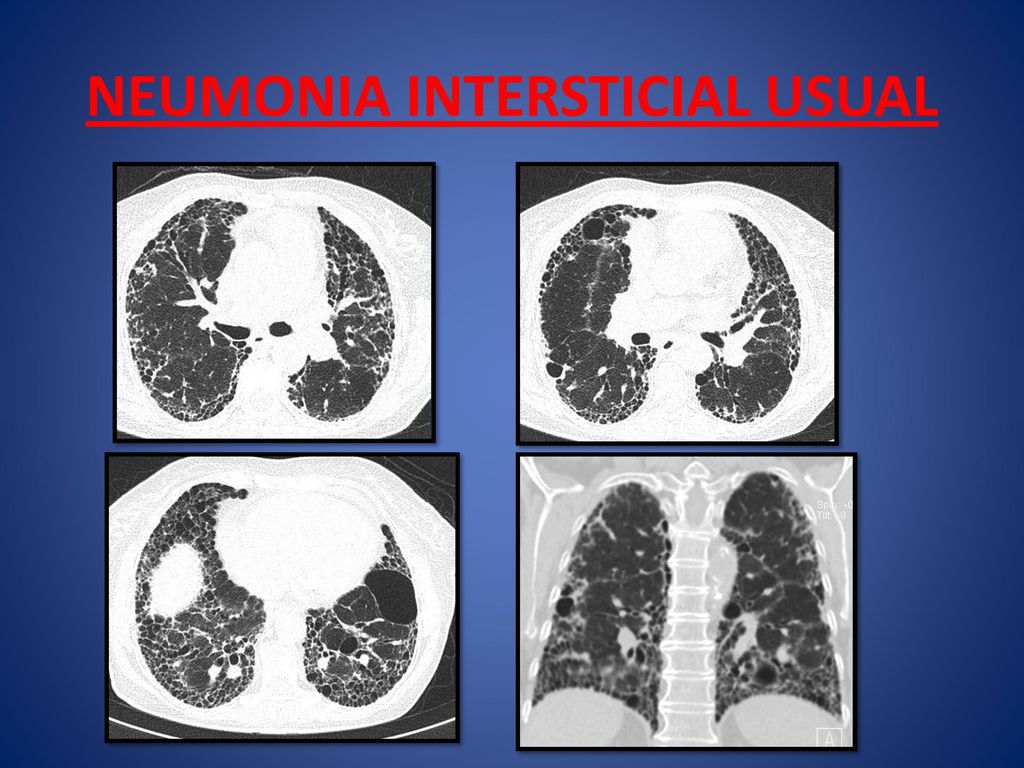

17 NEUMONIA INTERSTICIAL USUAL

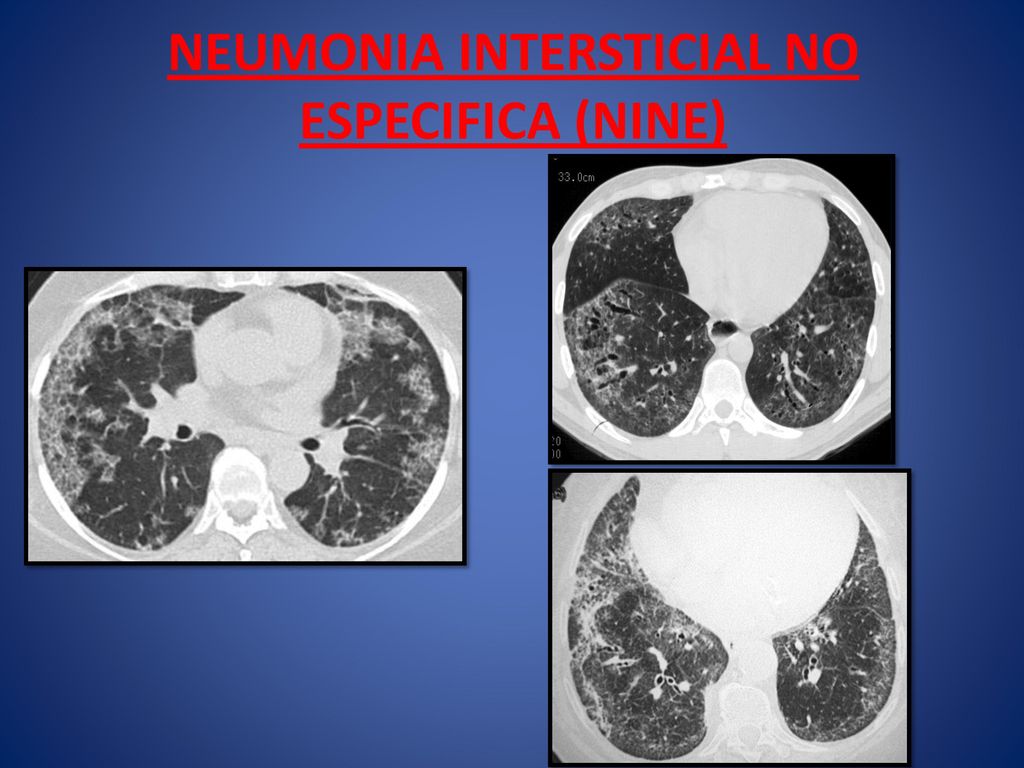

18 NEUMONIA INTERSTICIAL NO ESPECIFICA (NINE)

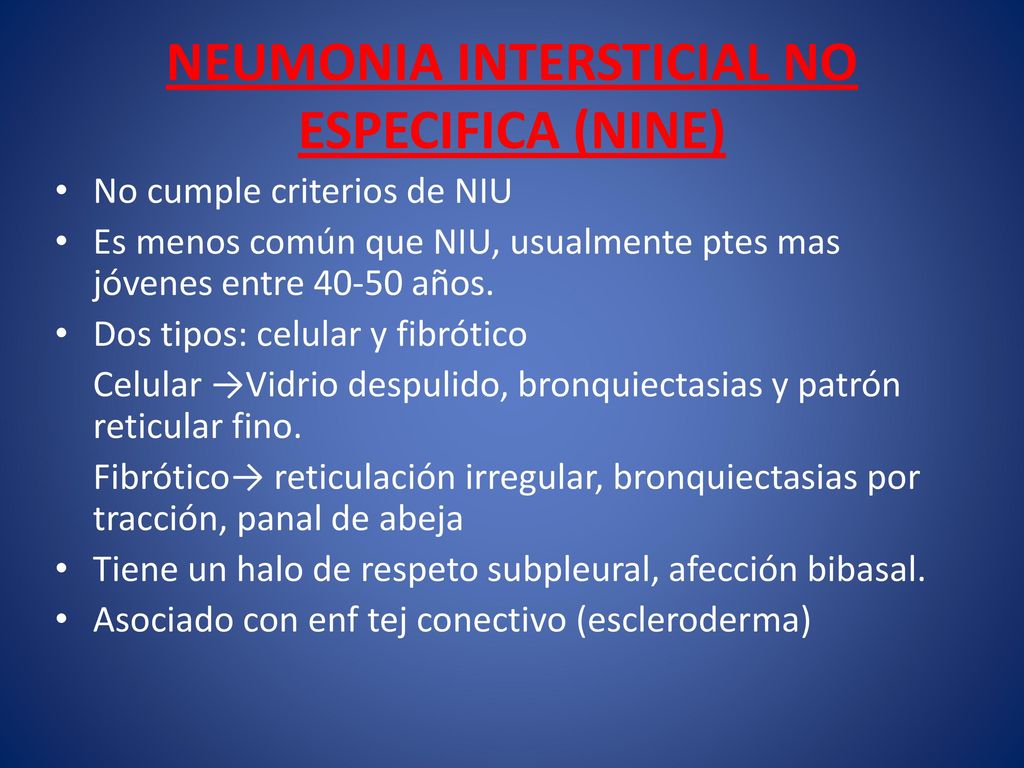

19 NEUMONIA INTERSTICIAL NO ESPECIFICA (NINE)
No cumple criterios de NIU Es menos común que NIU, usualmente ptes mas jóvenes entre años. Dos tipos: celular y fibrótico Celular →Vidrio despulido, bronquiectasias y patrón reticular fino. Fibrótico→ reticulación irregular, bronquiectasias por tracción, panal de abeja Tiene un halo de respeto subpleural, afección bibasal. Asociado con enf tej conectivo (escleroderma)

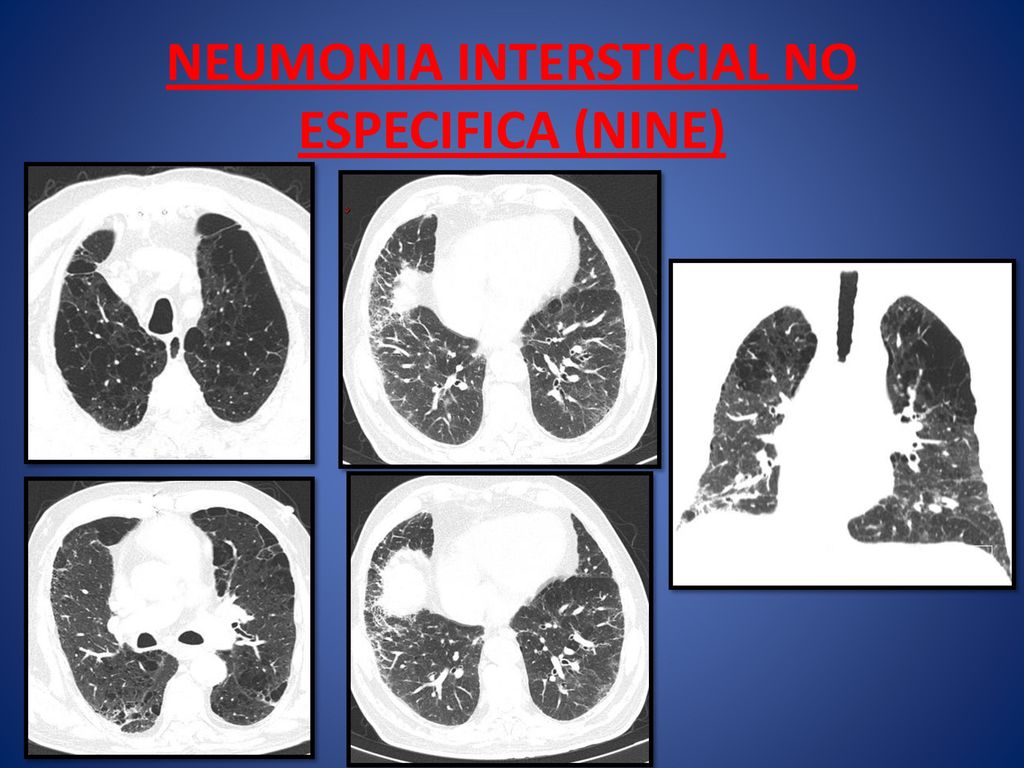

20 NEUMONIA INTERSTICIAL NO ESPECIFICA (NINE)

21 NEUMONIA INTERSTICIAL NO ESPECIFICA

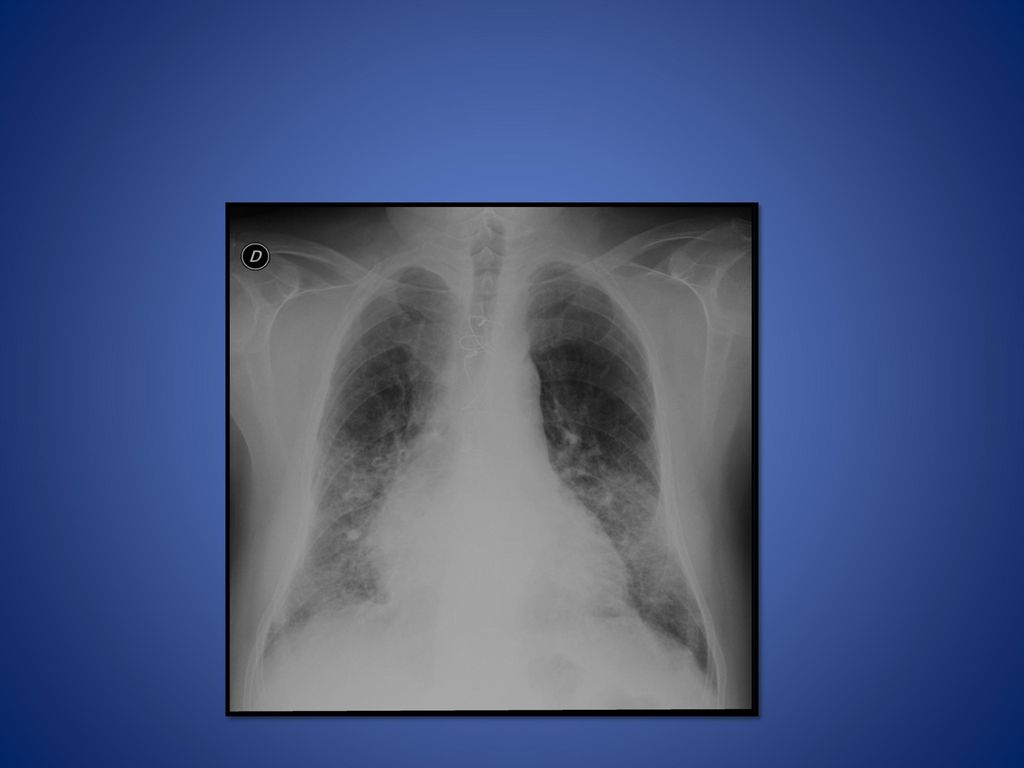

22

23 NEUMONIA INTERSTICIAL NO ESPECIFICA (NINE)

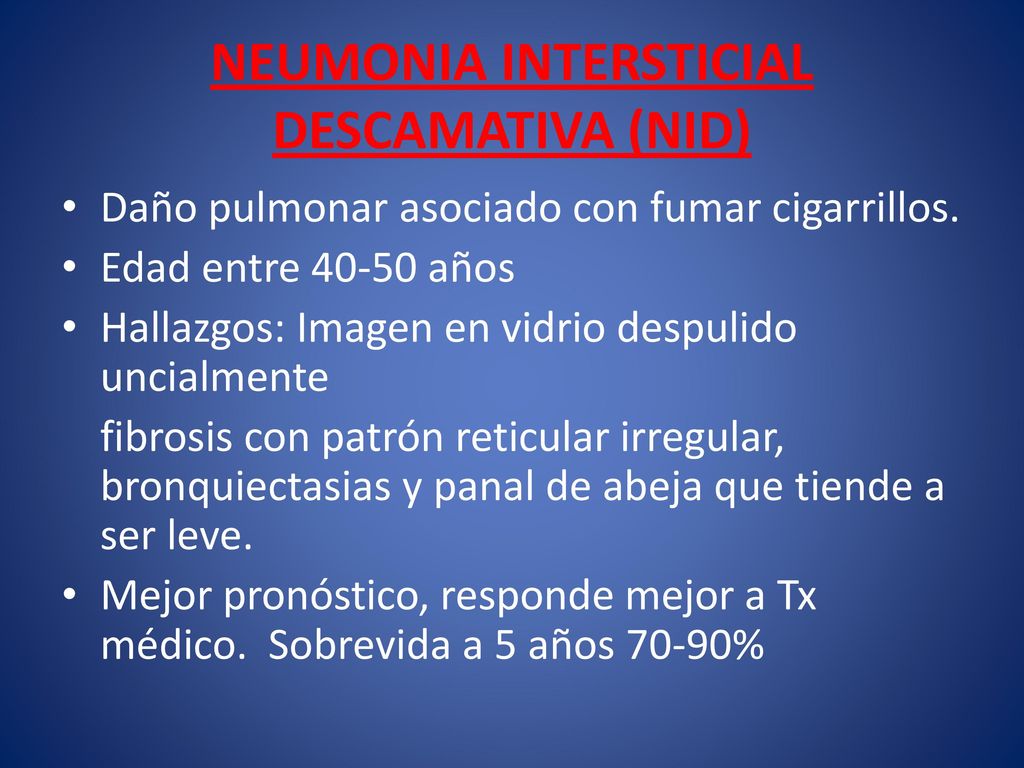

24 NEUMONIA INTERSTICIAL DESCAMATIVA (NID)
Daño pulmonar asociado con fumar cigarrillos. Edad entre años Hallazgos: Imagen en vidrio despulido uncialmente fibrosis con patrón reticular irregular, bronquiectasias y panal de abeja que tiende a ser leve. Mejor pronóstico, responde mejor a Tx médico. Sobrevida a 5 años 70-90%

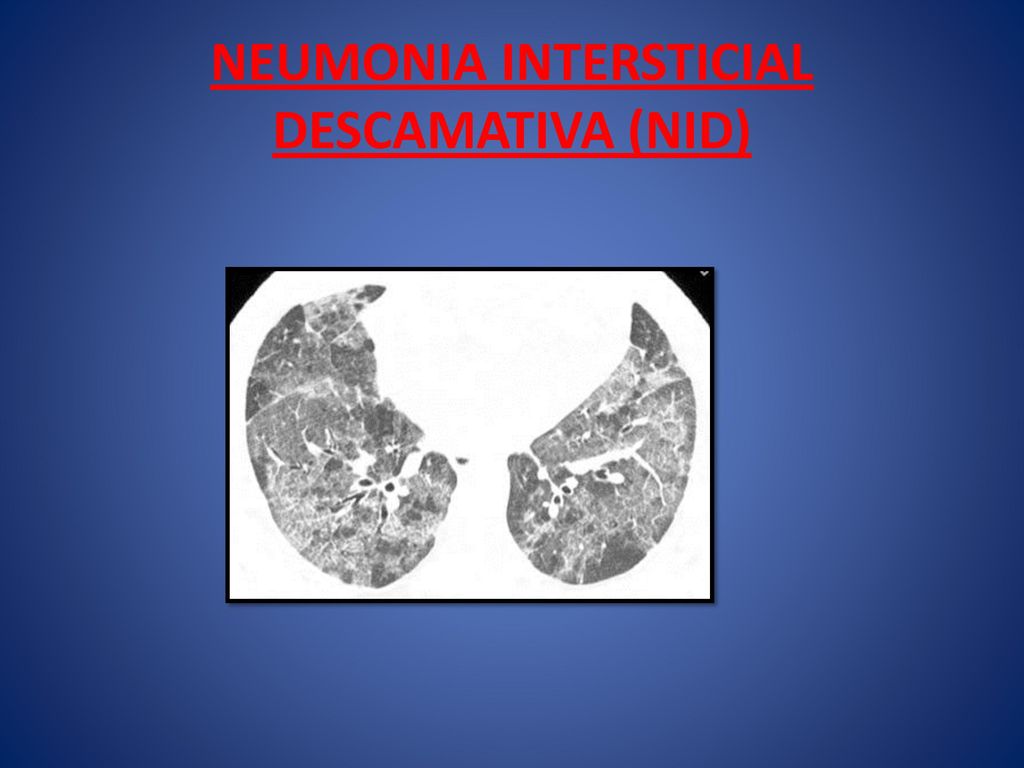

25 NEUMONIA INTERSTICIAL DESCAMATIVA (NID)

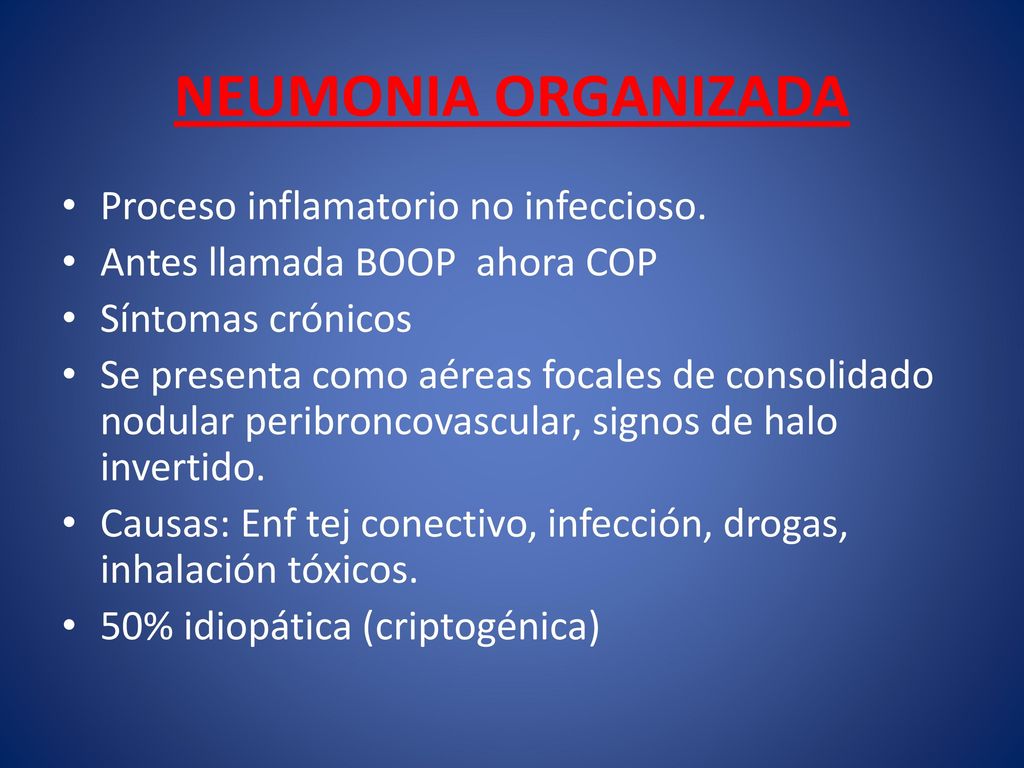

26 NEUMONIA ORGANIZADA Proceso inflamatorio no infeccioso.
Antes llamada BOOP ahora COP Síntomas crónicos Se presenta como aéreas focales de consolidado nodular peribroncovascular, signos de halo invertido. Causas: Enf tej conectivo, infección, drogas, inhalación tóxicos. 50% idiopática (criptogénica)

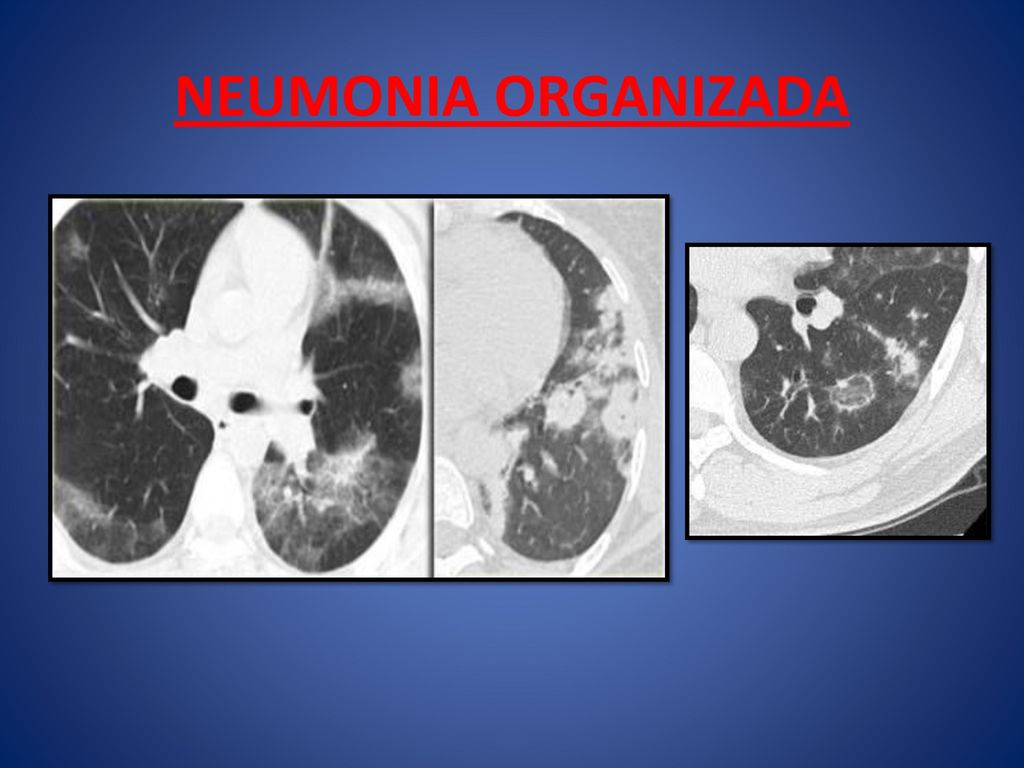

27 NEUMONIA ORGANIZADA

28 Imágenes en vidrio despulido + imagen en mosaico
NEUMONITIS POR HIPERSENSIBILIDAD

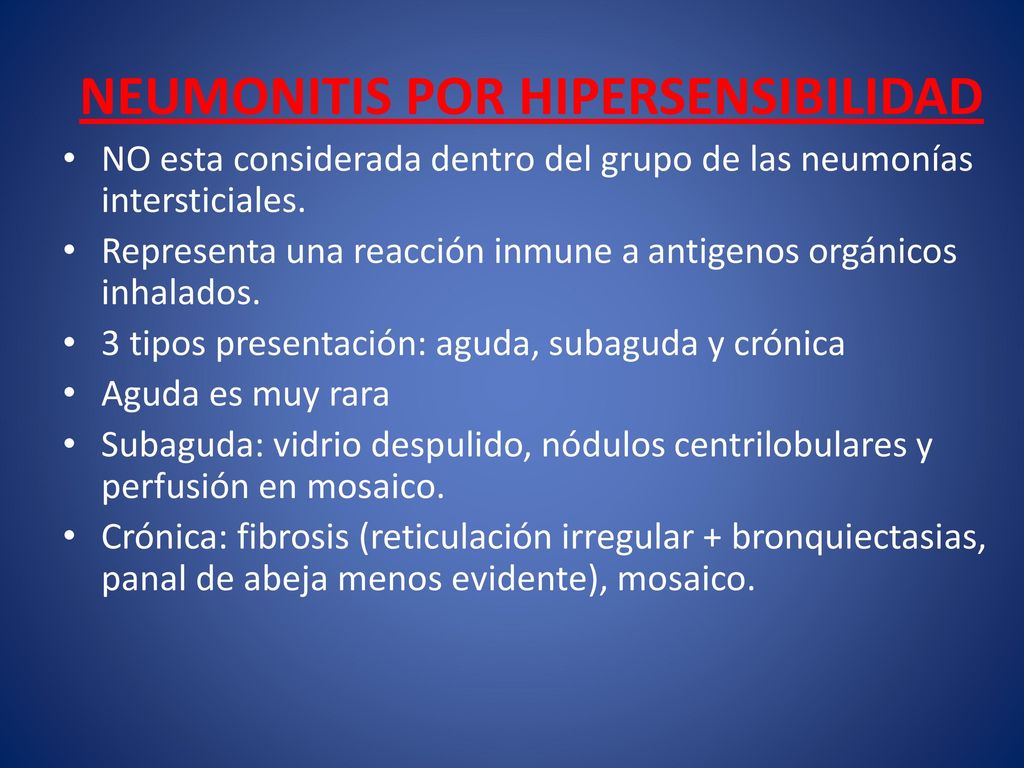

29 NEUMONITIS POR HIPERSENSIBILIDAD
NO esta considerada dentro del grupo de las neumonías intersticiales. Representa una reacción inmune a antigenos orgánicos inhalados. 3 tipos presentación: aguda, subaguda y crónica Aguda es muy rara Subaguda: vidrio despulido, nódulos centrilobulares y perfusión en mosaico. Crónica: fibrosis (reticulación irregular + bronquiectasias, panal de abeja menos evidente), mosaico.

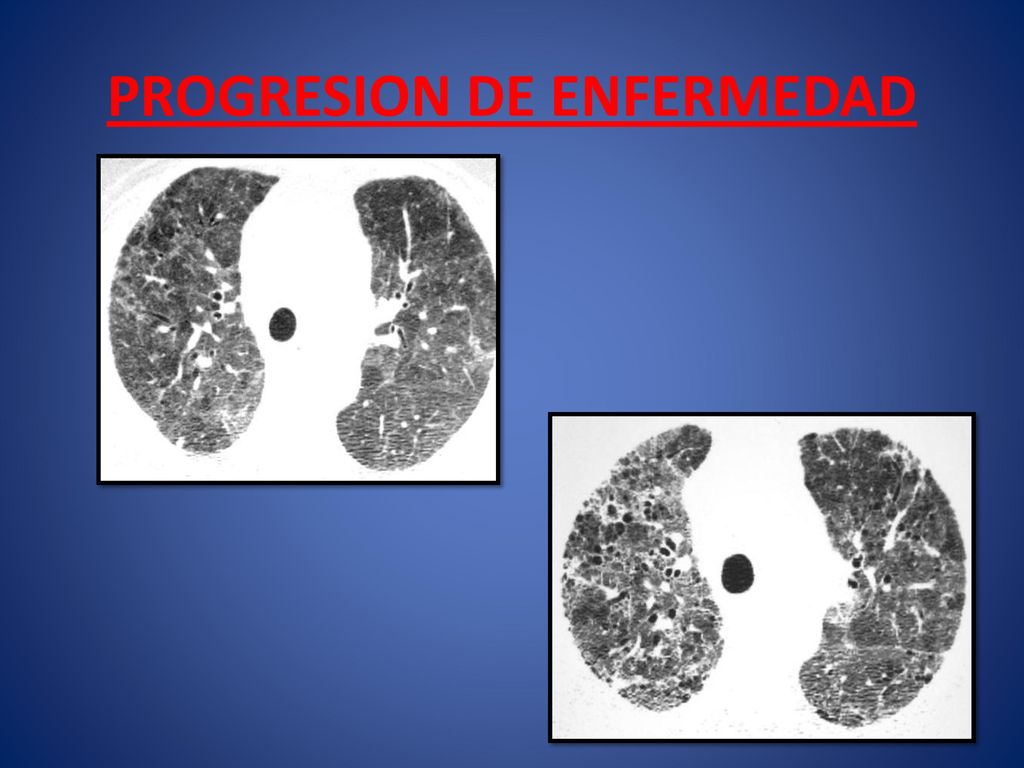

30 PROGRESION DE ENFERMEDAD

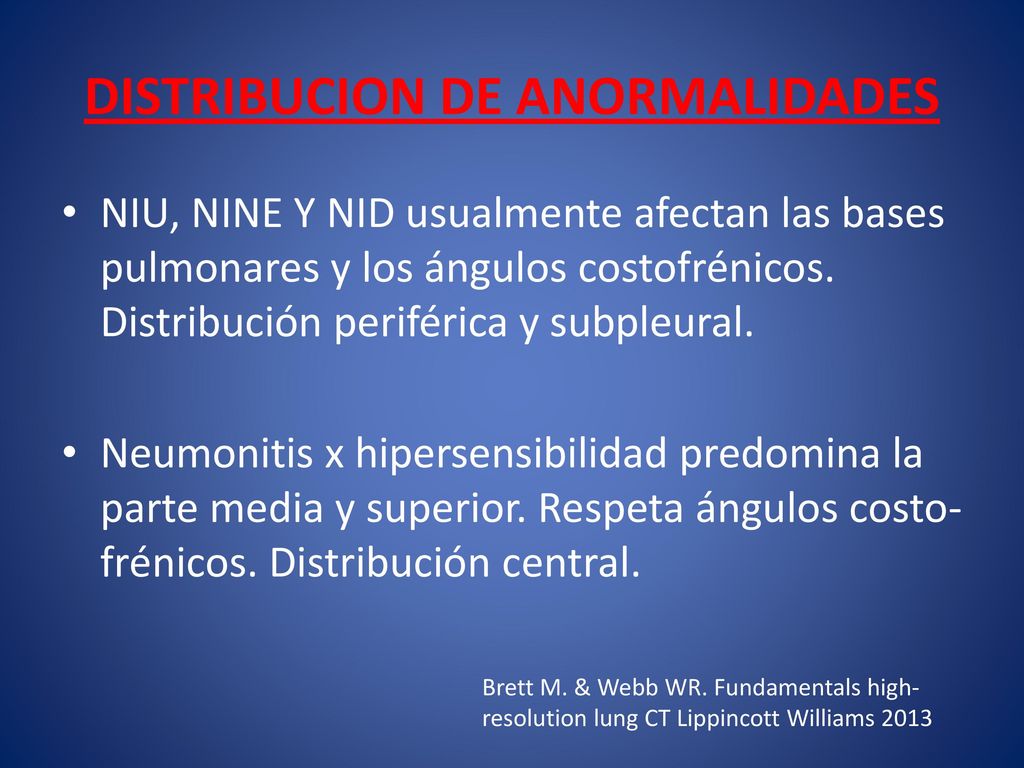

31 DISTRIBUCION DE ANORMALIDADES
NIU, NINE Y NID usualmente afectan las bases pulmonares y los ángulos costofrénicos. Distribución periférica y subpleural. Neumonitis x hipersensibilidad predomina la parte media y superior. Respeta ángulos costo- frénicos. Distribución central. Brett M. & Webb WR. Fundamentals high-resolution lung CT Lippincott Williams 2013

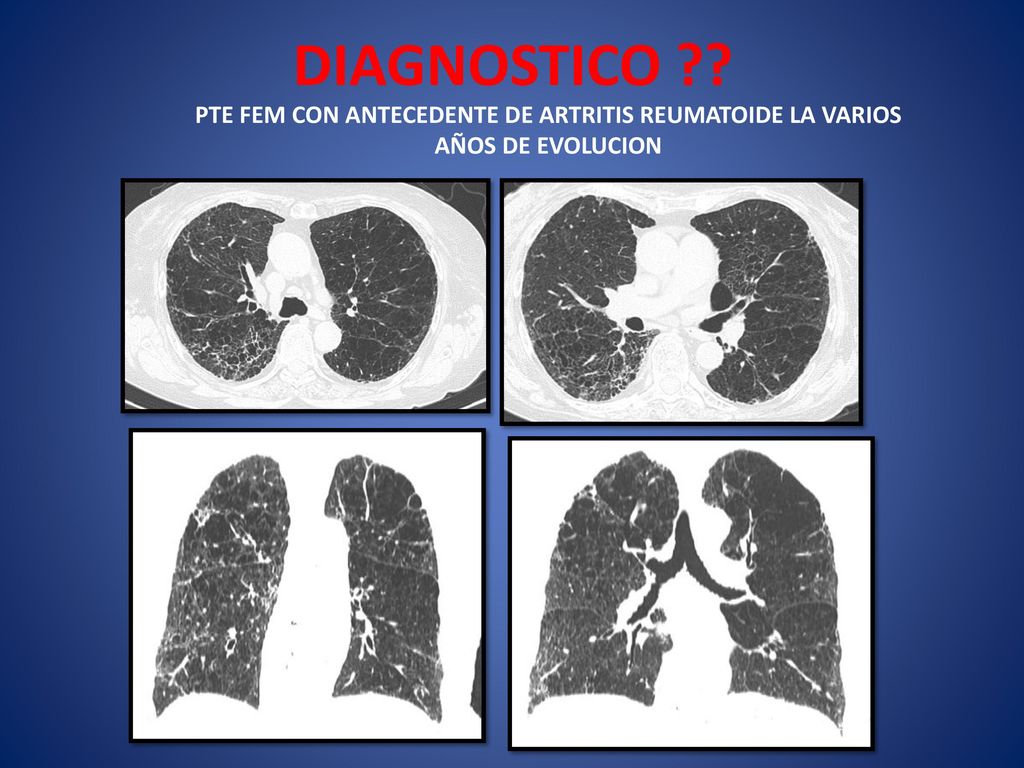

32 DIAGNOSTICO ?? PTE FEM CON ANTECEDENTE DE ARTRITIS REUMATOIDE LA VARIOS AÑOS DE EVOLUCION

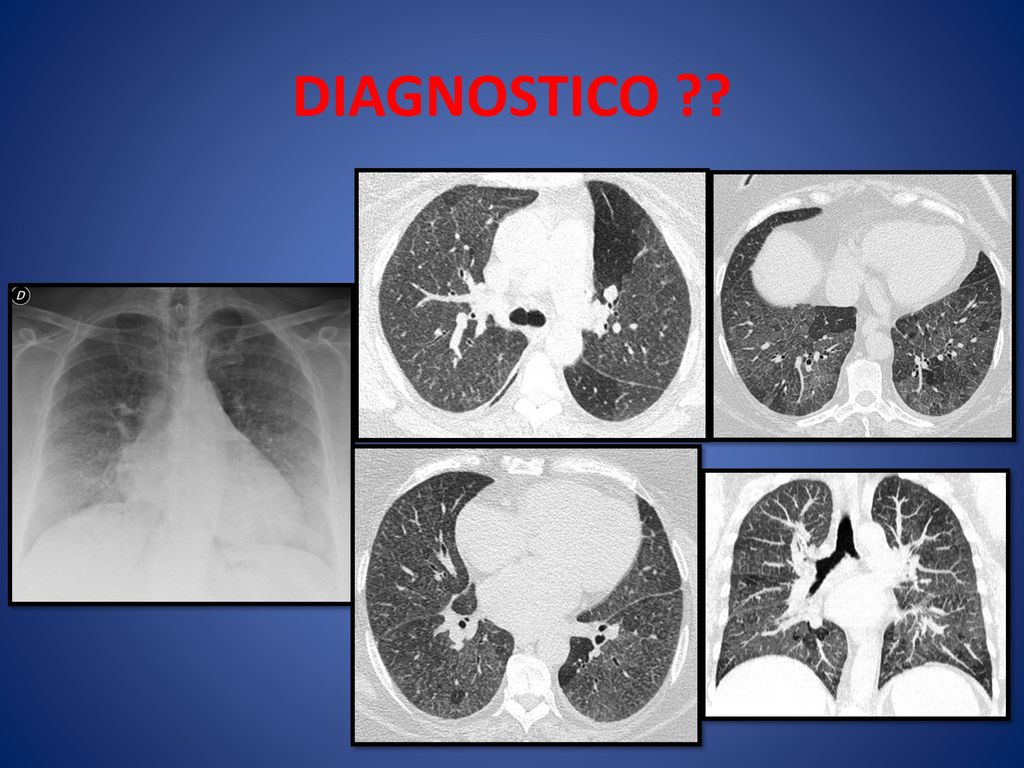

33 DIAGNOSTICO ??

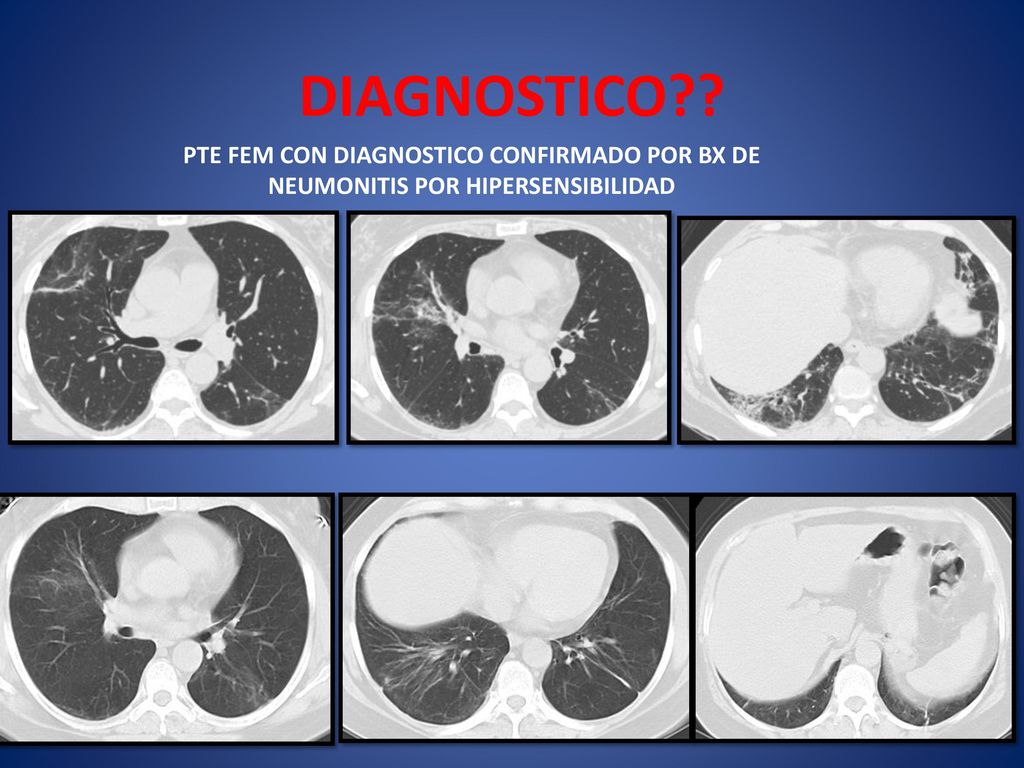

34 DIAGNOSTICO?? PTE FEM CON DIAGNOSTICO CONFIRMADO POR BX DE NEUMONITIS POR HIPERSENSIBILIDAD

35 DIAGNOSTICO ??

36 CONCLUSIONES TAC AR es le estudio ideal en la evaluación de enfermedades difusas pulmonares. Es importante determinar si la enfermedad es inflamatoria o fibrótica. La NIU es la mas común de las neumonías intersticiales, cuando es idiopática, entonces se habla de fibrosis pulmonar idiopática. Es muy importante la correlación del patrón radiológico con clínica para determinar el tipo de neumonía.

37 MUCHAS GRACIAS !!!
