“Antena Logarítmica Periódica”

Presentación del tema: "“Antena Logarítmica Periódica”"— Transcripción de la presentación:

1 “Antena Logarítmica Periódica”
Diapositiva Siguiente

2 Antena Logarítmica Periódica
FUNCIONAMIENTO DEFINICIÓN CARACTERISTICAS ANTENA LOG-PERIÓDICA ALGUNAS ANCHO DE BANDA ¿EN QUÉ SE UTILIZAN? COMPOSICIÓN

3 Definición En simples palabras es una antena que se compone de una sucesión de elementos radiantes semejantes, cuyas distancias mutuas y frecuencias de resonancia propias se hallan en progresión geométrica.

4 Antena Log-Periódica Una antena logarítmica periódica es una antena de banda ancha, con varios elementos, unidireccionales la cual tiene características de la impedancia y de la radiación que sean regularmente repetidoras como función logarítmica de la frecuencia de la excitación. Los componentes individuales son a menudo dipolos.

5 TV y FM La antena logarítmica periódica es una antena de Banda Ancha, ocupada en la recepción de señales de TV y señales de radio FM (capta señales omnidireccionales). Es capas de decepcionar imágenes instantáneas como fotos o escenas, fijas o en movimiento que ya han sido radiadas por un Tx (sin olvidar que esta antena también se puede utilizar como Tx, pero con el equipo adecuado).

6 Ancho de Banda El ancho de banda varia dependiendo del uso que se le de pero generalmente va en HF, VHF y UHF. Sigla Ancho de Banda Descripción HF 3-30 MHz Alta Frecuencia VHF MHz Muy alta Frecuencia UHF 300 MHz – 3 GHz Ultra alta Frecuencia

7 Composición. Esta antena esta compuesta por una sucesión de elementos radiantes (o conductores) cuyas distancias mutuas y frecuencia de resonancia se hallan en progresión geométrica, o mejor dicho, consiste en un numero de elementos activos puestos en paralelo por orden del mas largo al mas corto en una escala.

8 Funcionamiento La receptora de la señal o su región activa cambia continuamente dependiendo de la frecuencia, donde en la frecuencia más baja de la operación, el elemento más largo es resonante, y el resto de los elementos actúan como directores. En la frecuencia más alta, el elemento más corto resuena y los otros elementos (más largos) actúan pues como reflectores en el centro de la banda de frecuencia.

9 Características Es del tipo direccionales al igual que las antena yagi
Su diagrama de la radiación posee un gran ancho de banda. Es menos sensible a los cambios climáticos. Esta antena se usa a menudo para aplicaciones donde un diagrama de la radiación que se necesita es exacto. La frecuencia más baja es determinada por el elemento más largo. La frecuencia más alta es determinada por el elemento más corto. Es la evolución de las antenas Yagi

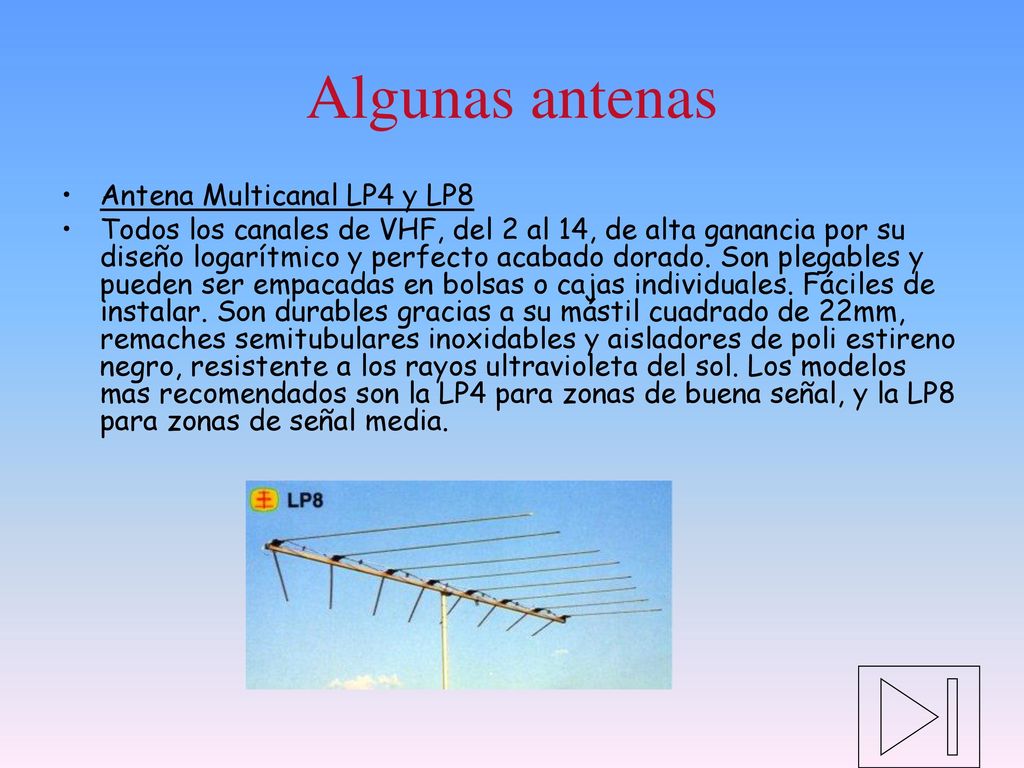

10 Algunas antenas Antena Multicanal LP4 y LP8
Todos los canales de VHF, del 2 al 14, de alta ganancia por su diseño logarítmico y perfecto acabado dorado. Son plegables y pueden ser empacadas en bolsas o cajas individuales. Fáciles de instalar. Son durables gracias a su mástil cuadrado de 22mm, remaches semitubulares inoxidables y aisladores de poli estireno negro, resistente a los rayos ultravioleta del sol. Los modelos mas recomendados son la LP4 para zonas de buena señal, y la LP8 para zonas de señal media.

11 Algunas antenas Antena Multicanal LP5CR
Todos los canales del 2 al 80 con diseño logarítmico para VHF y Yagi tipo Corner Reflector, esta es la verdadera antena multicanal que le permite captar cualquier canal disponible. Tienen excelente rendimiento y se caracterizan por su sólida construcción.

12 ¿En qué las Utilizan? En Transmisión y Recepción de banda civil.
En comunicaciones militares. Obs. : Este tipo de antena es recomendado por la Unión Internacional de Telecomunicaciones (UIT) para las estaciones de comprobación técnica de las emisiones. Además sirven para las personas que necesitan operar en un amplio margen de bandas HF, VHF, UHF dado su propósito CONCUSIÓN

13 Conclusión La antena logarítmica consiste en una red de dipolos que tienen dimensiones y espaciados que varían en progresión geométrica. En lugares en donde el campo es relativamente elevado o también en servicio móvil, la antena logarítmica puede proporcionar una elección de señal que ningún otro tipo de antena será capaz de conseguir. Queremos dejar en claro que esta antena no solo sirve para recibir sino también para emitir señales, inclusive se puede utilizar comunicaciones militares y/o civiles. FIN
