Objetivo de esta presentación

Presentación del tema: "Objetivo de esta presentación"— Transcripción de la presentación:

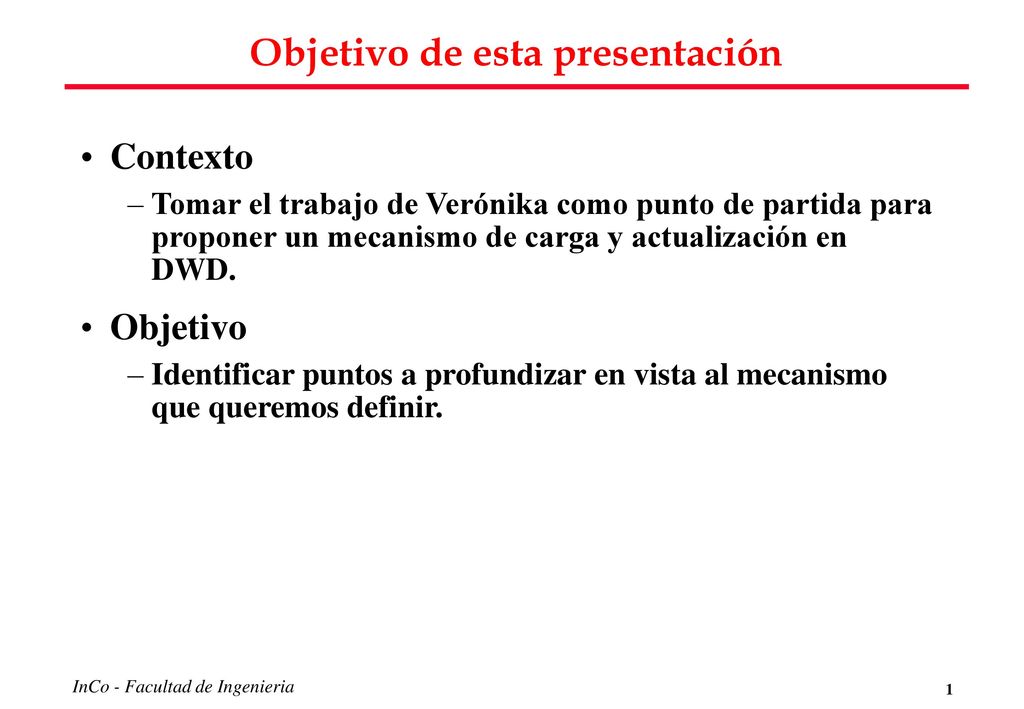

1 Objetivo de esta presentación
Contexto Tomar el trabajo de Verónika como punto de partida para proponer un mecanismo de carga y actualización en DWD. Objetivo Identificar puntos a profundizar en vista al mecanismo que queremos definir. InCo - Facultad de Ingenieria

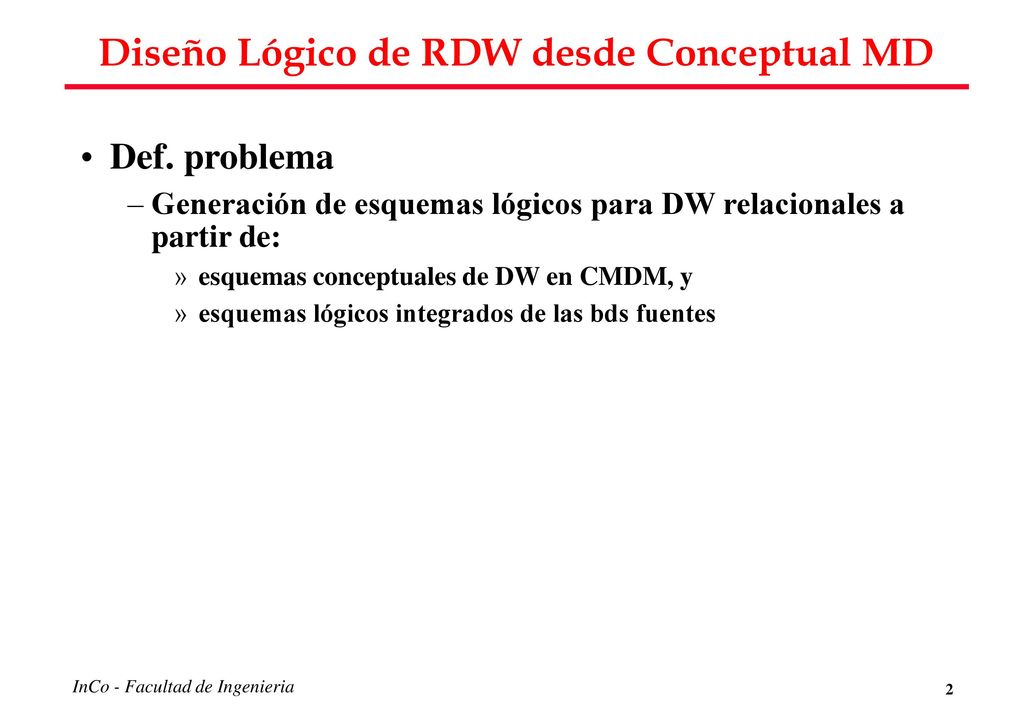

2 Diseño Lógico de RDW desde Conceptual MD
Def. problema Generación de esquemas lógicos para DW relacionales a partir de: esquemas conceptuales de DW en CMDM, y esquemas lógicos integrados de las bds fuentes InCo - Facultad de Ingenieria

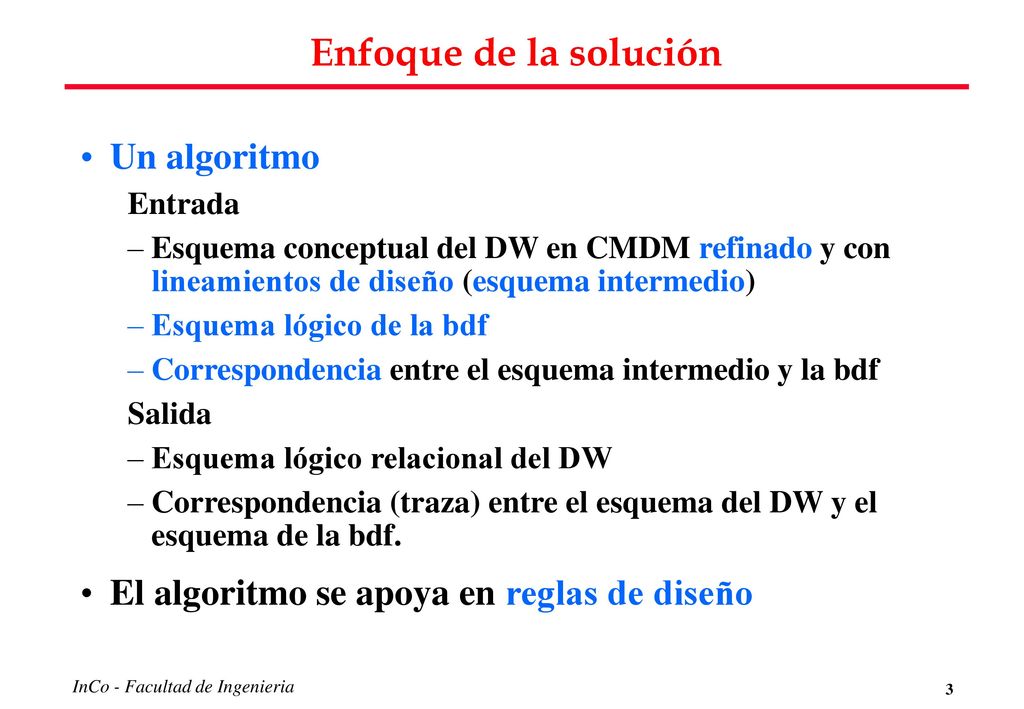

3 Enfoque de la solución Un algoritmo
Entrada Esquema conceptual del DW en CMDM refinado y con lineamientos de diseño (esquema intermedio) Esquema lógico de la bdf Correspondencia entre el esquema intermedio y la bdf Salida Esquema lógico relacional del DW Correspondencia (traza) entre el esquema del DW y el esquema de la bdf. El algoritmo se apoya en reglas de diseño InCo - Facultad de Ingenieria

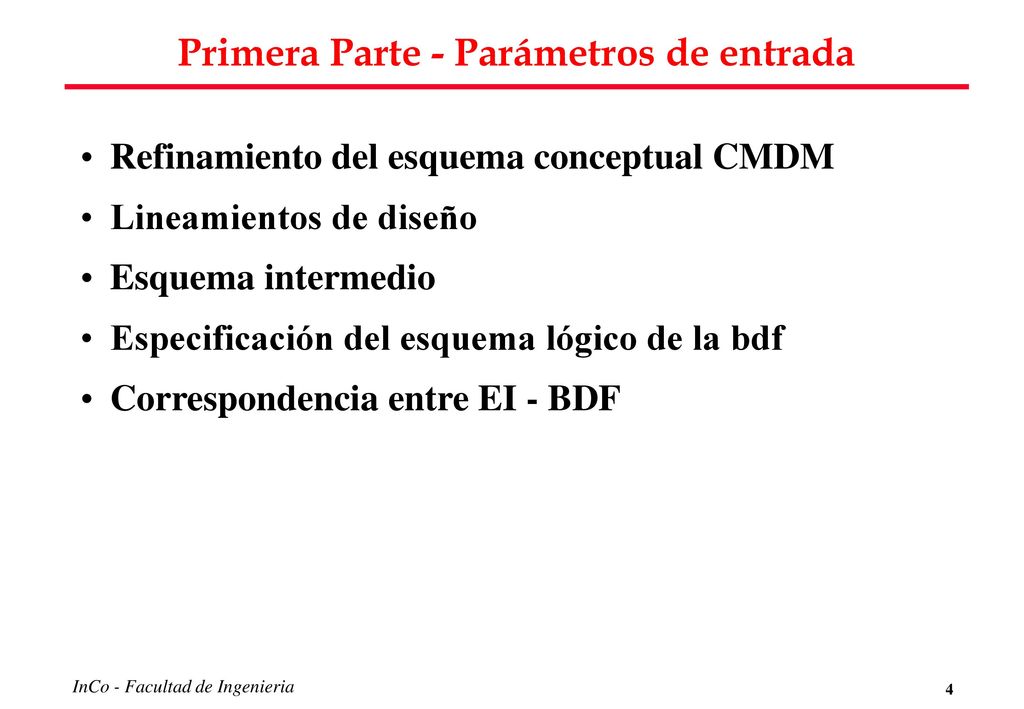

4 Primera Parte - Parámetros de entrada
Refinamiento del esquema conceptual CMDM Lineamientos de diseño Esquema intermedio Especificación del esquema lógico de la bdf Correspondencia entre EI - BDF InCo - Facultad de Ingenieria

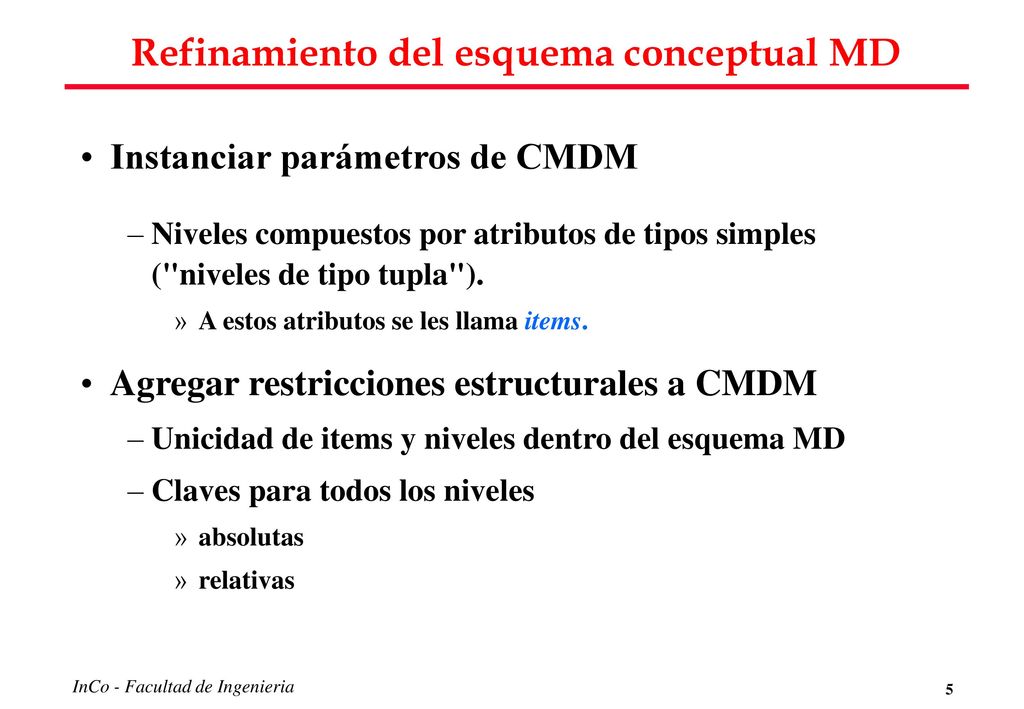

5 Refinamiento del esquema conceptual MD
Instanciar parámetros de CMDM Niveles compuestos por atributos de tipos simples ("niveles de tipo tupla"). A estos atributos se les llama items. Agregar restricciones estructurales a CMDM Unicidad de items y niveles dentro del esquema MD Claves para todos los niveles absolutas relativas InCo - Facultad de Ingenieria

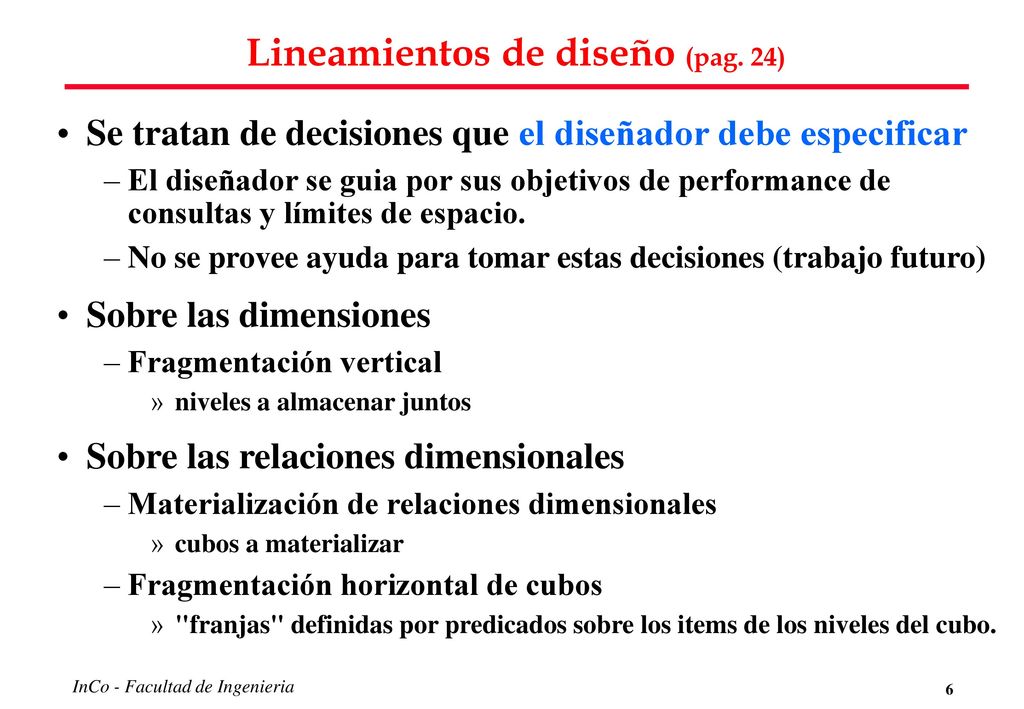

6 Lineamientos de diseño (pag. 24)
Se tratan de decisiones que el diseñador debe especificar El diseñador se guia por sus objetivos de performance de consultas y límites de espacio. No se provee ayuda para tomar estas decisiones (trabajo futuro) Sobre las dimensiones Fragmentación vertical niveles a almacenar juntos Sobre las relaciones dimensionales Materialización de relaciones dimensionales cubos a materializar Fragmentación horizontal de cubos "franjas" definidas por predicados sobre los items de los niveles del cubo. InCo - Facultad de Ingenieria

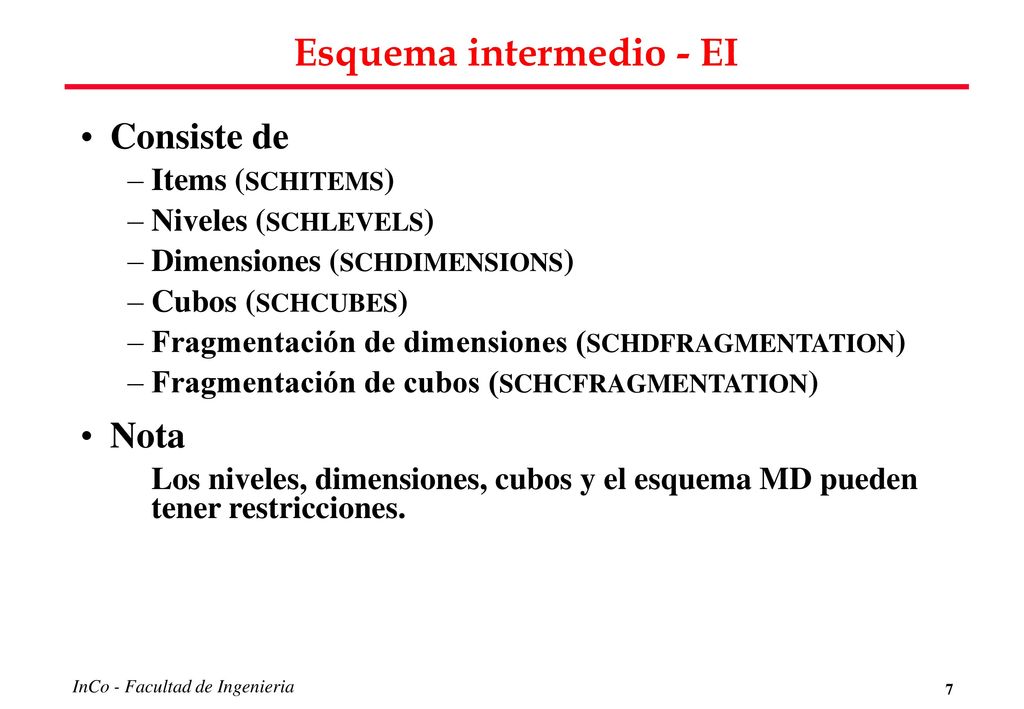

7 Esquema intermedio - EI
Consiste de Items (SCHITEMS) Niveles (SCHLEVELS) Dimensiones (SCHDIMENSIONS) Cubos (SCHCUBES) Fragmentación de dimensiones (SCHDFRAGMENTATION) Fragmentación de cubos (SCHCFRAGMENTATION) Nota Los niveles, dimensiones, cubos y el esquema MD pueden tener restricciones. InCo - Facultad de Ingenieria

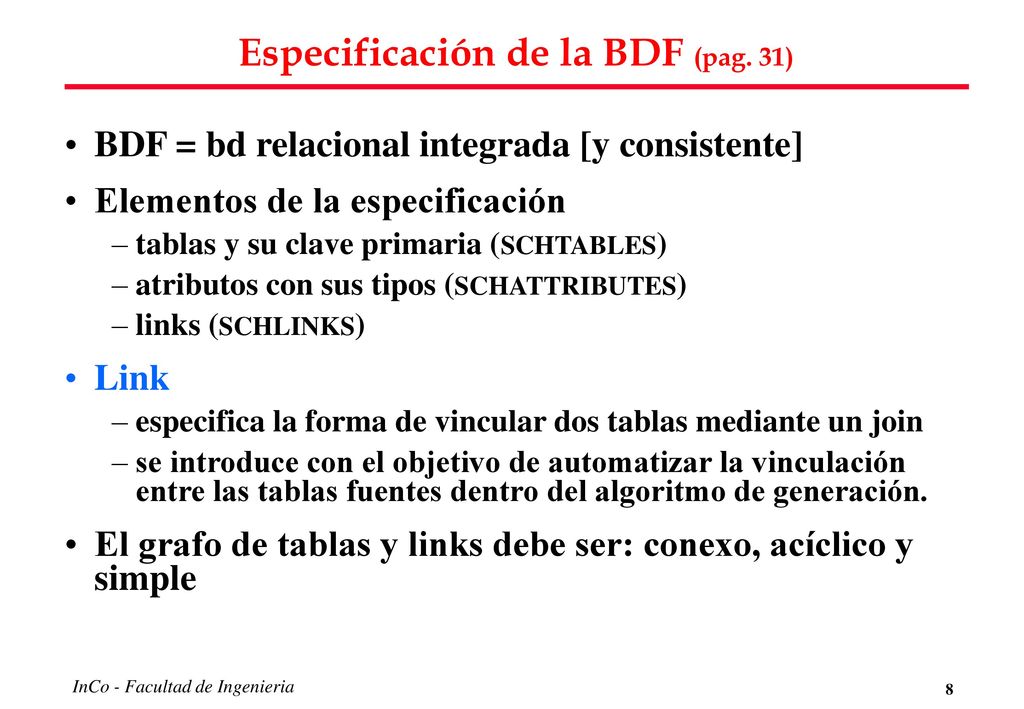

8 Especificación de la BDF (pag. 31)
BDF = bd relacional integrada [y consistente] Elementos de la especificación tablas y su clave primaria (SCHTABLES) atributos con sus tipos (SCHATTRIBUTES) links (SCHLINKS) Link especifica la forma de vincular dos tablas mediante un join se introduce con el objetivo de automatizar la vinculación entre las tablas fuentes dentro del algoritmo de generación. El grafo de tablas y links debe ser: conexo, acíclico y simple InCo - Facultad de Ingenieria

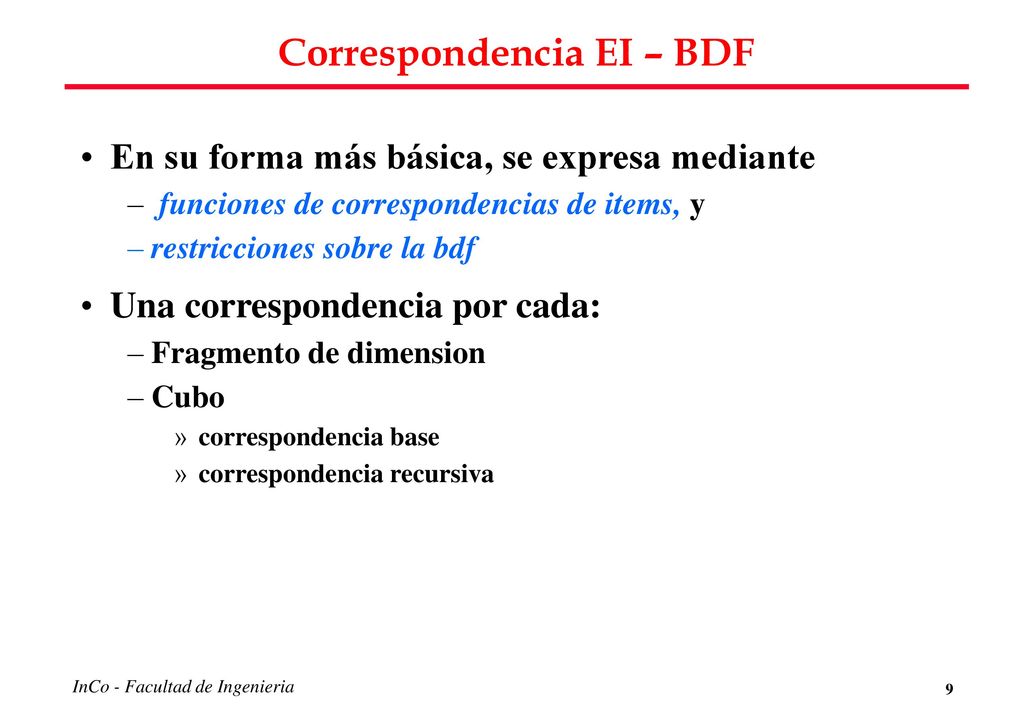

9 Correspondencia EI – BDF
En su forma más básica, se expresa mediante funciones de correspondencias de items, y restricciones sobre la bdf Una correspondencia por cada: Fragmento de dimension Cubo correspondencia base correspondencia recursiva InCo - Facultad de Ingenieria

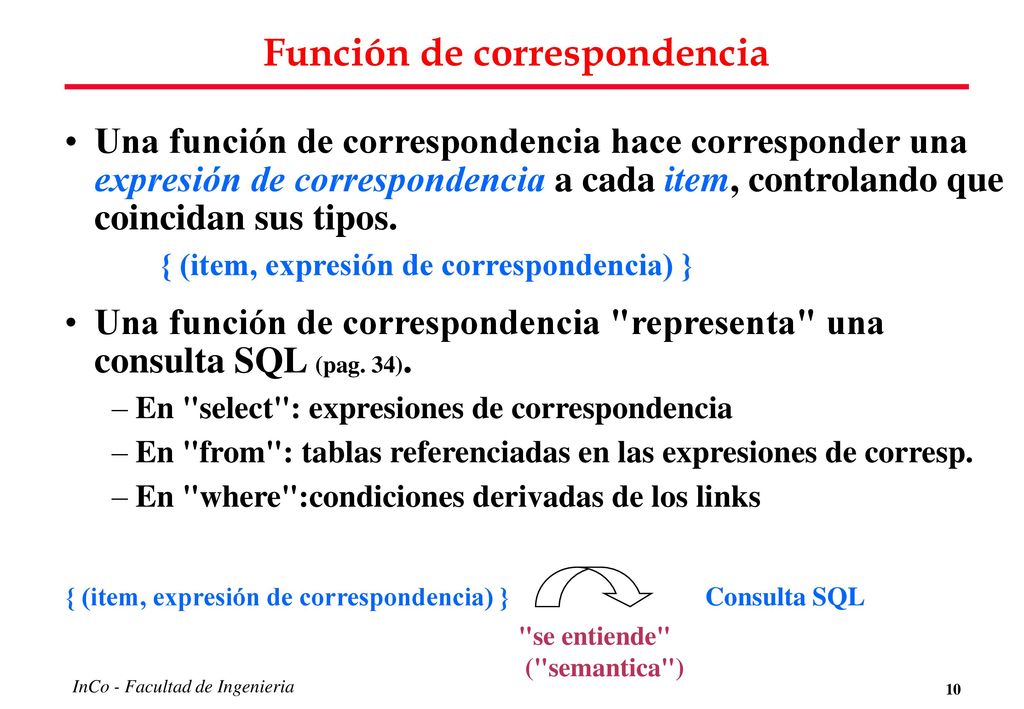

10 Función de correspondencia
Una función de correspondencia hace corresponder una expresión de correspondencia a cada item, controlando que coincidan sus tipos. { (item, expresión de correspondencia) } Una función de correspondencia "representa" una consulta SQL (pag. 34). En "select": expresiones de correspondencia En "from": tablas referenciadas en las expresiones de corresp. En "where":condiciones derivadas de los links { (item, expresión de correspondencia) } Consulta SQL "se entiende" ("semantica") InCo - Facultad de Ingenieria

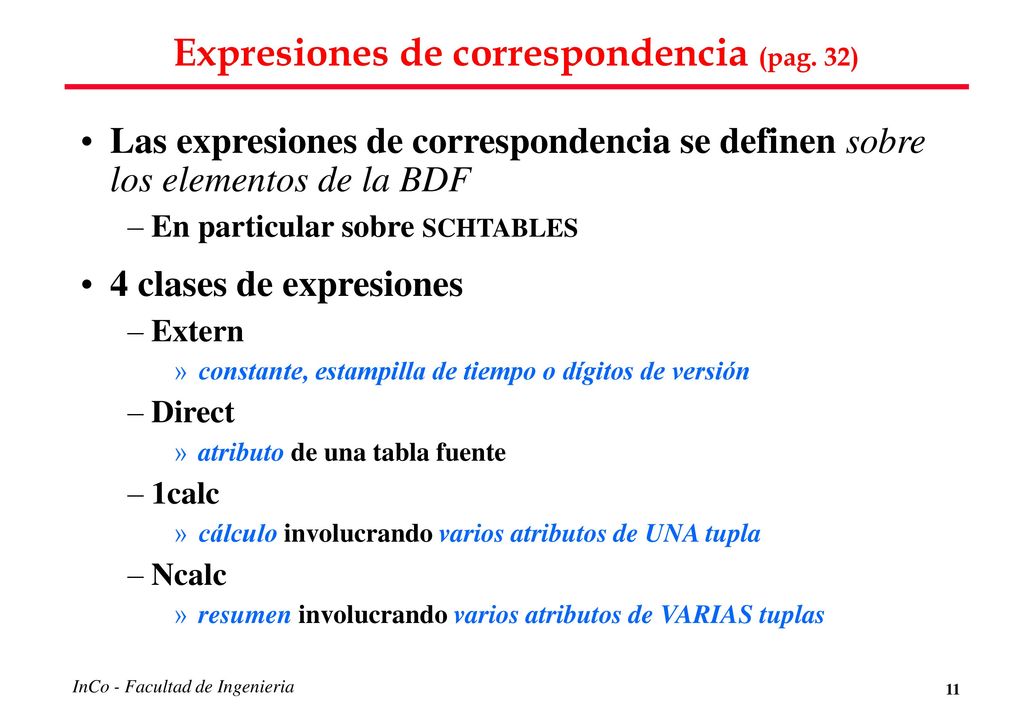

11 Expresiones de correspondencia (pag. 32)
Las expresiones de correspondencia se definen sobre los elementos de la BDF En particular sobre SCHTABLES 4 clases de expresiones Extern constante, estampilla de tiempo o dígitos de versión Direct atributo de una tabla fuente 1calc cálculo involucrando varios atributos de UNA tupla Ncalc resumen involucrando varios atributos de VARIAS tuplas InCo - Facultad de Ingenieria

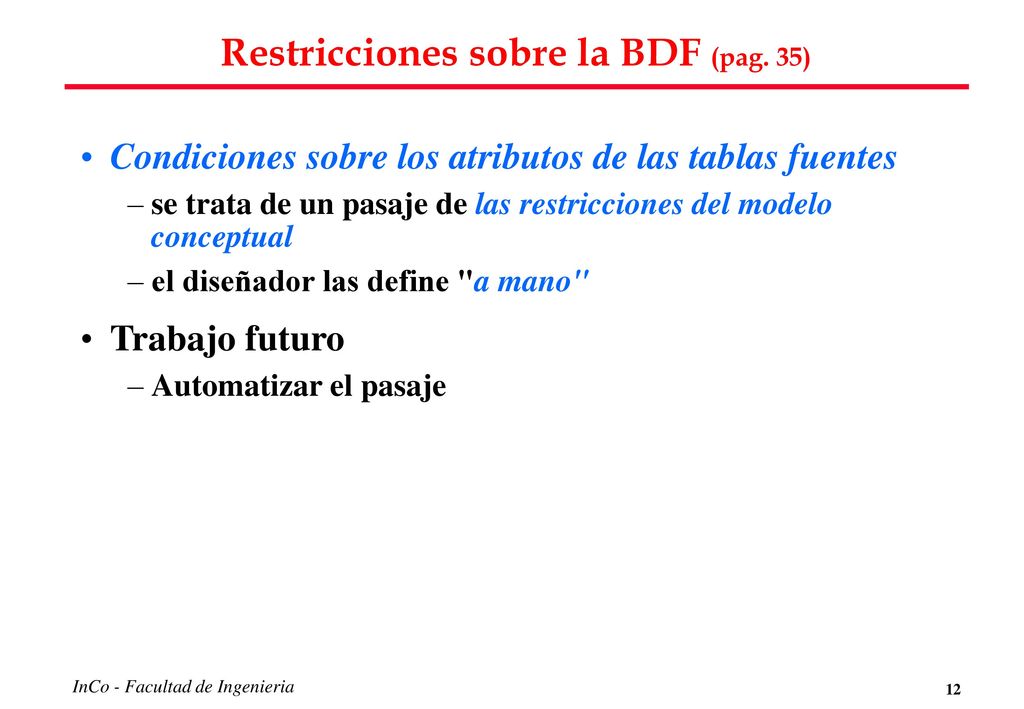

12 Restricciones sobre la BDF (pag. 35)
Condiciones sobre los atributos de las tablas fuentes se trata de un pasaje de las restricciones del modelo conceptual el diseñador las define "a mano" Trabajo futuro Automatizar el pasaje InCo - Facultad de Ingenieria

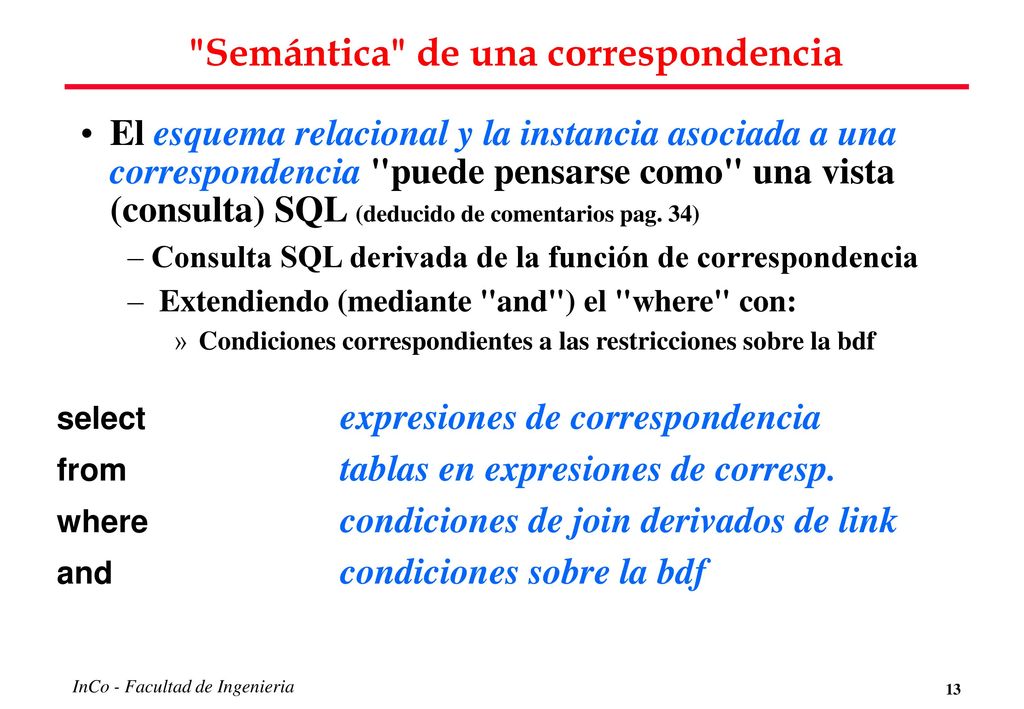

13 "Semántica" de una correspondencia
El esquema relacional y la instancia asociada a una correspondencia "puede pensarse como" una vista (consulta) SQL (deducido de comentarios pag. 34) Consulta SQL derivada de la función de correspondencia Extendiendo (mediante "and") el "where" con: Condiciones correspondientes a las restricciones sobre la bdf select expresiones de correspondencia from tablas en expresiones de corresp. where condiciones de join derivados de link and condiciones sobre la bdf InCo - Facultad de Ingenieria

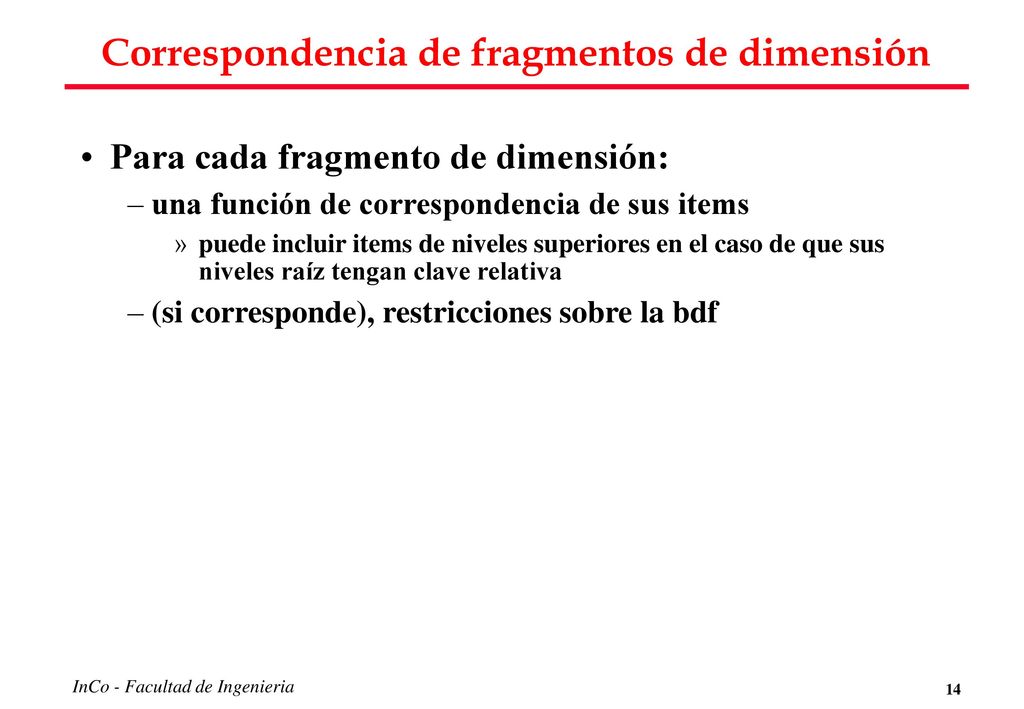

14 Correspondencia de fragmentos de dimensión
Para cada fragmento de dimensión: una función de correspondencia de sus items puede incluir items de niveles superiores en el caso de que sus niveles raíz tengan clave relativa (si corresponde), restricciones sobre la bdf InCo - Facultad de Ingenieria

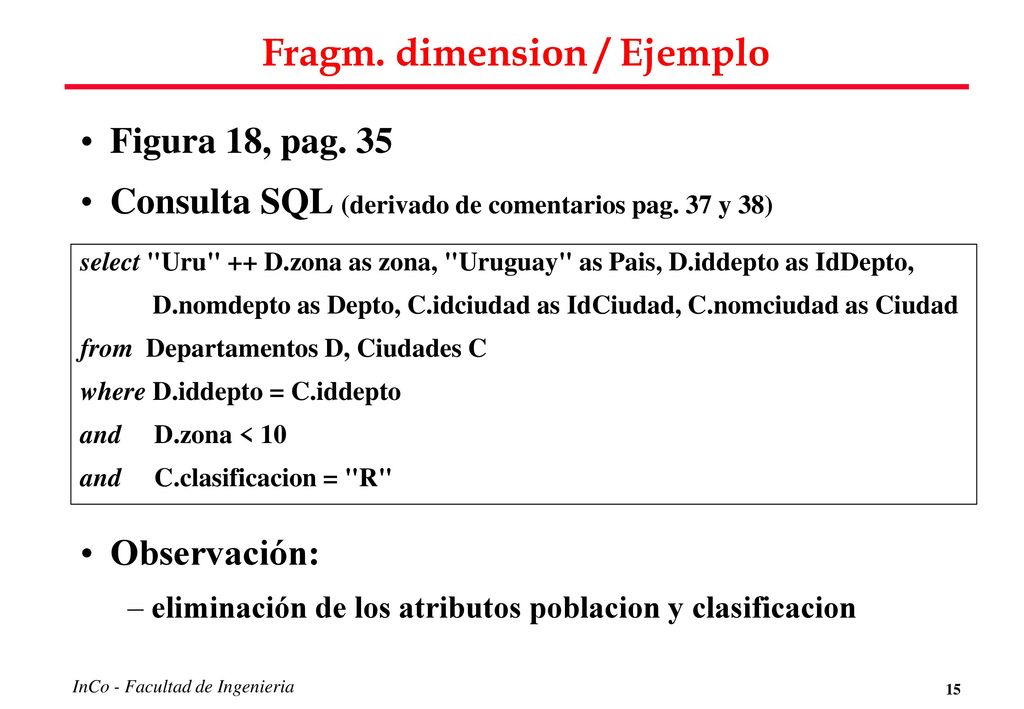

15 Fragm. dimension / Ejemplo
Figura 18, pag. 35 Consulta SQL (derivado de comentarios pag. 37 y 38) Observación: eliminación de los atributos poblacion y clasificacion select "Uru" ++ D.zona as zona, "Uruguay" as Pais, D.iddepto as IdDepto, D.nomdepto as Depto, C.idciudad as IdCiudad, C.nomciudad as Ciudad from Departamentos D, Ciudades C where D.iddepto = C.iddepto and D.zona < 10 and C.clasificacion = "R" InCo - Facultad de Ingenieria

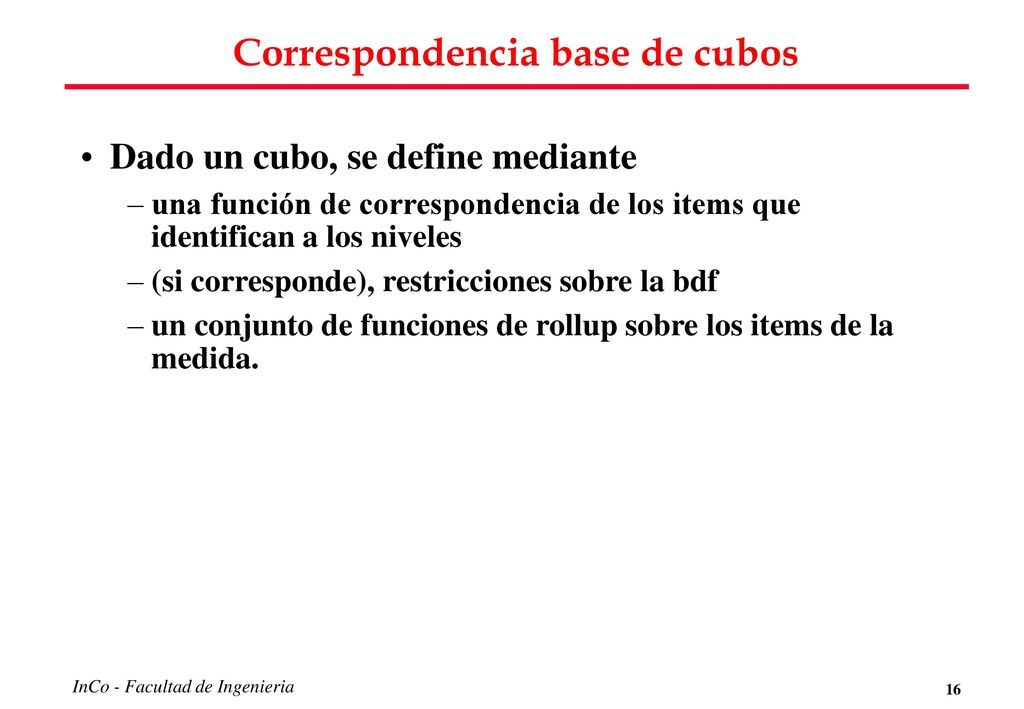

16 Correspondencia base de cubos
Dado un cubo, se define mediante una función de correspondencia de los items que identifican a los niveles (si corresponde), restricciones sobre la bdf un conjunto de funciones de rollup sobre los items de la medida. InCo - Facultad de Ingenieria

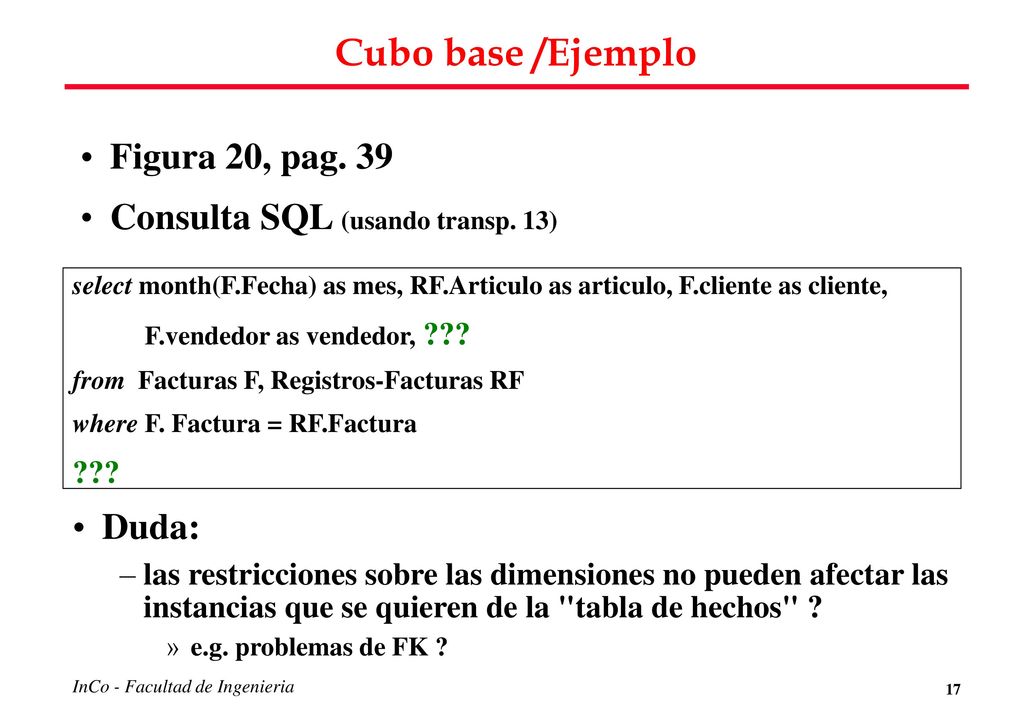

17 Cubo base /Ejemplo Figura 20, pag. 39 Consulta SQL (usando transp. 13)
select month(F.Fecha) as mes, RF.Articulo as articulo, F.cliente as cliente, F.vendedor as vendedor, ??? from Facturas F, Registros-Facturas RF where F. Factura = RF.Factura ??? Duda: las restricciones sobre las dimensiones no pueden afectar las instancias que se quieren de la "tabla de hechos" ? e.g. problemas de FK ? InCo - Facultad de Ingenieria

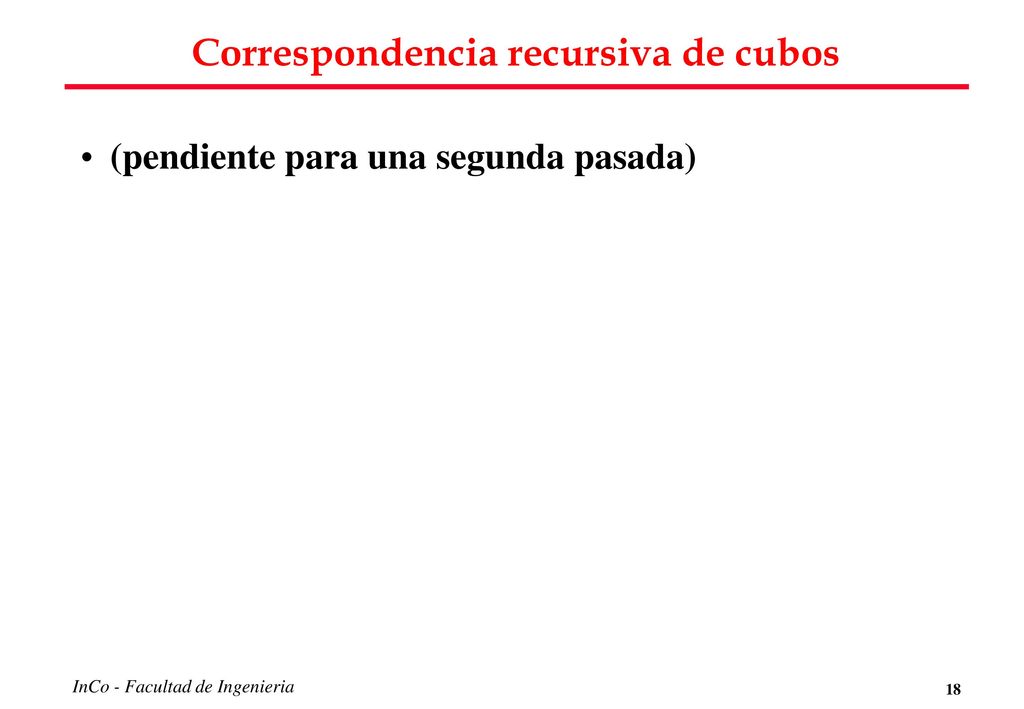

18 Correspondencia recursiva de cubos
(pendiente para una segunda pasada) InCo - Facultad de Ingenieria

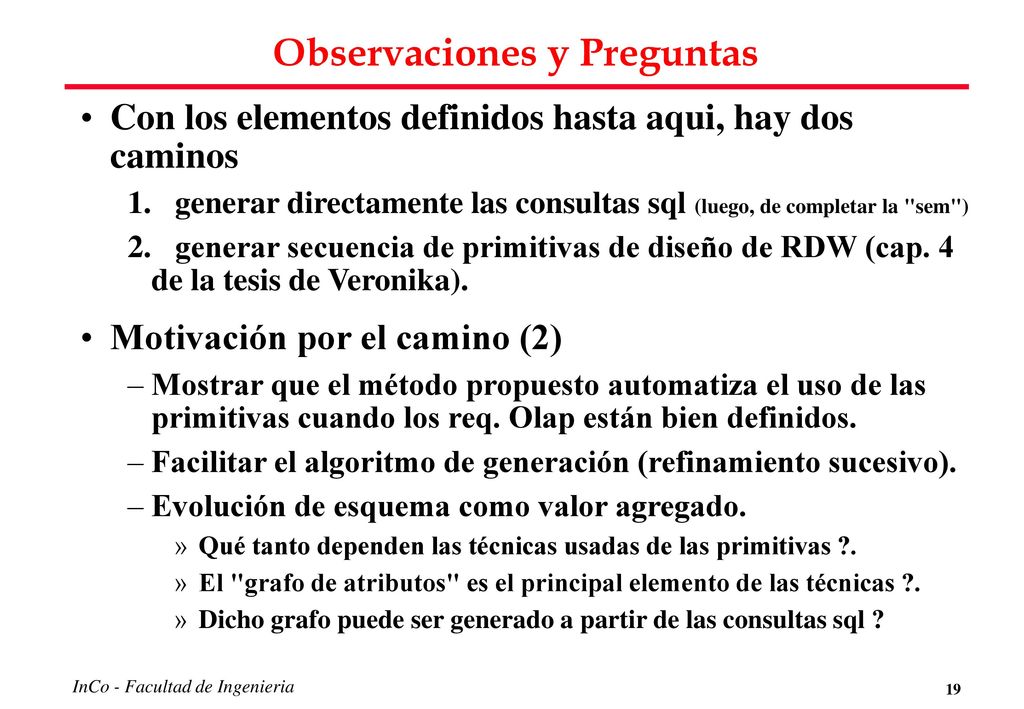

19 Observaciones y Preguntas
Con los elementos definidos hasta aqui, hay dos caminos 1. generar directamente las consultas sql (luego, de completar la "sem") 2. generar secuencia de primitivas de diseño de RDW (cap. 4 de la tesis de Veronika). Motivación por el camino (2) Mostrar que el método propuesto automatiza el uso de las primitivas cuando los req. Olap están bien definidos. Facilitar el algoritmo de generación (refinamiento sucesivo). Evolución de esquema como valor agregado. Qué tanto dependen las técnicas usadas de las primitivas ?. El "grafo de atributos" es el principal elemento de las técnicas ?. Dicho grafo puede ser generado a partir de las consultas sql ? InCo - Facultad de Ingenieria

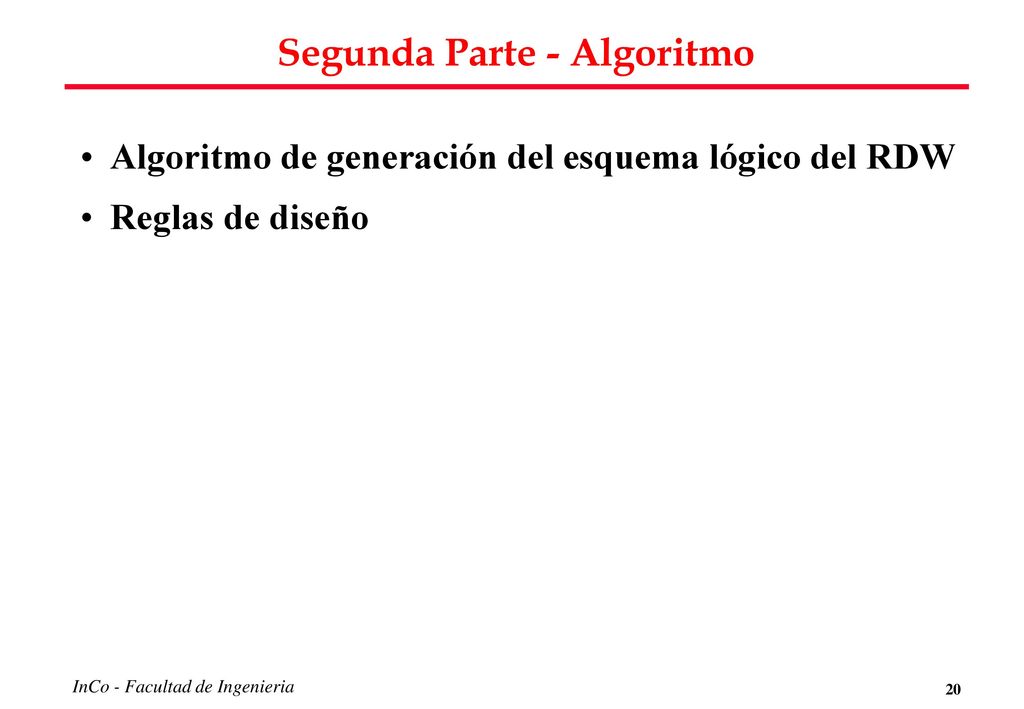

20 Segunda Parte - Algoritmo
Algoritmo de generación del esquema lógico del RDW Reglas de diseño InCo - Facultad de Ingenieria

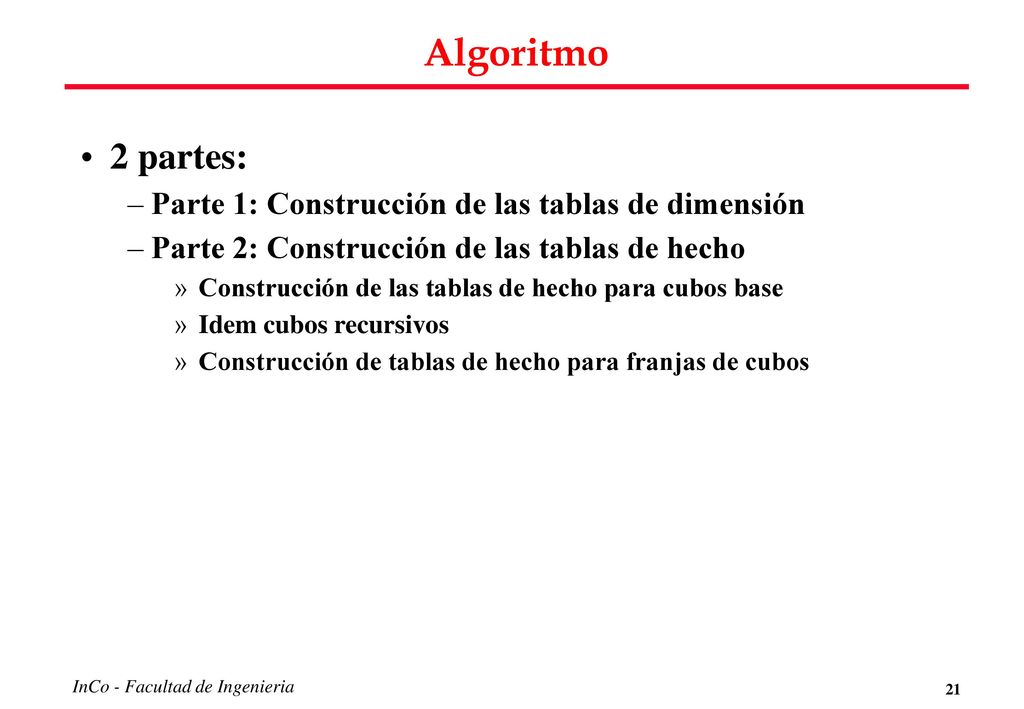

21 Algoritmo 2 partes: Parte 1: Construcción de las tablas de dimensión
Parte 2: Construcción de las tablas de hecho Construcción de las tablas de hecho para cubos base Idem cubos recursivos Construcción de tablas de hecho para franjas de cubos InCo - Facultad de Ingenieria

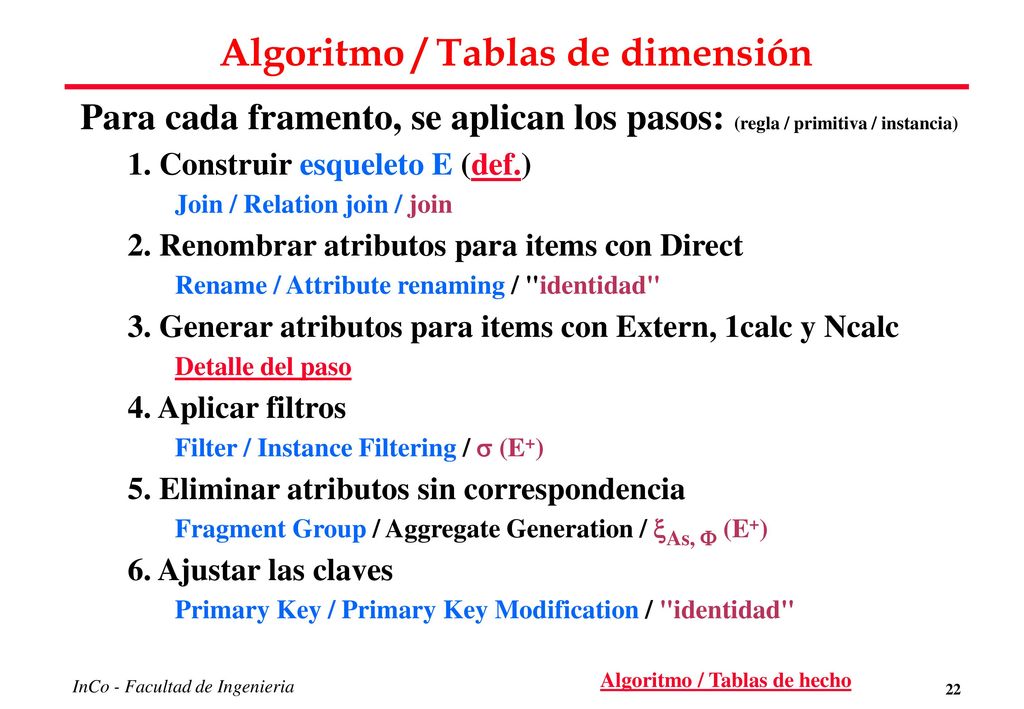

22 Algoritmo / Tablas de dimensión
Para cada framento, se aplican los pasos: (regla / primitiva / instancia) 1. Construir esqueleto E (def.) Join / Relation join / join 2. Renombrar atributos para items con Direct Rename / Attribute renaming / "identidad" 3. Generar atributos para items con Extern, 1calc y Ncalc Detalle del paso 4. Aplicar filtros Filter / Instance Filtering /  (E+) 5. Eliminar atributos sin correspondencia Fragment Group / Aggregate Generation / As,  (E+) 6. Ajustar las claves Primary Key / Primary Key Modification / "identidad" InCo - Facultad de Ingenieria Algoritmo / Tablas de hecho

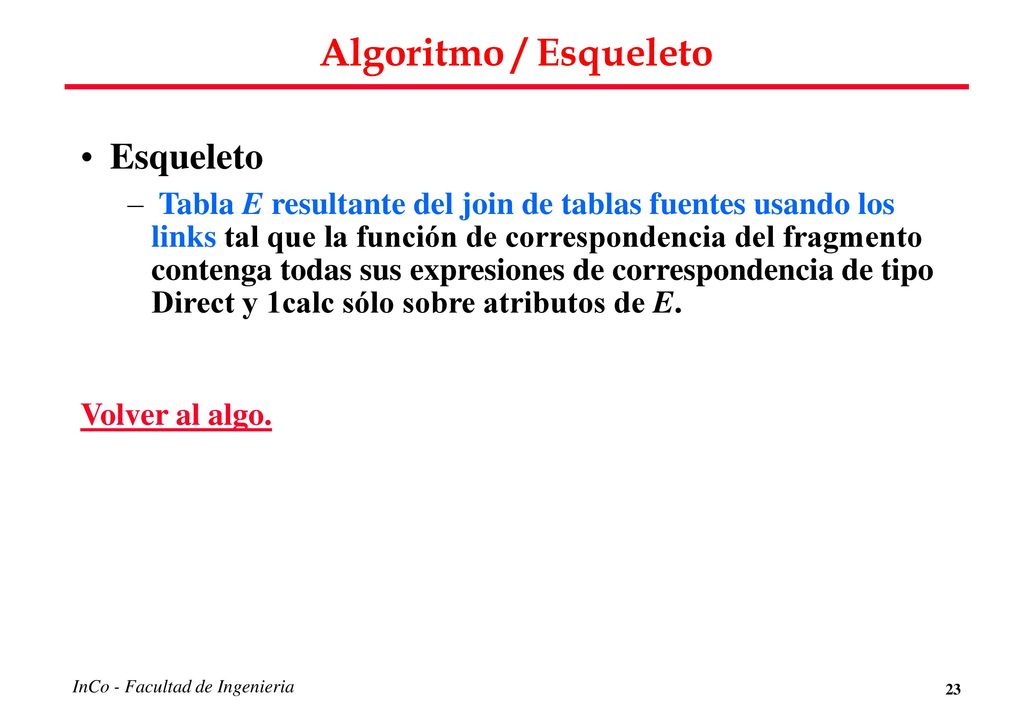

23 Algoritmo / Esqueleto Esqueleto
Tabla E resultante del join de tablas fuentes usando los links tal que la función de correspondencia del fragmento contenga todas sus expresiones de correspondencia de tipo Direct y 1calc sólo sobre atributos de E. Volver al algo. InCo - Facultad de Ingenieria

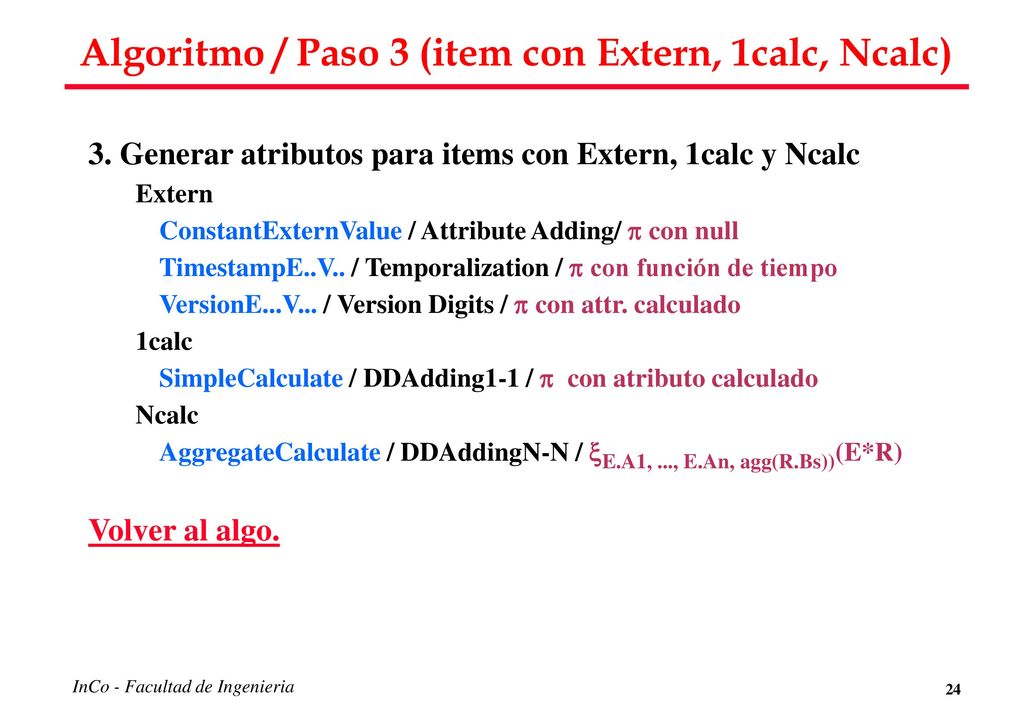

24 Algoritmo / Paso 3 (item con Extern, 1calc, Ncalc)
3. Generar atributos para items con Extern, 1calc y Ncalc Extern ConstantExternValue / Attribute Adding/  con null TimestampE..V.. / Temporalization /  con función de tiempo VersionE...V... / Version Digits /  con attr. calculado 1calc SimpleCalculate / DDAdding1-1 /  con atributo calculado Ncalc AggregateCalculate / DDAddingN-N / E.A1, ..., E.An, agg(R.Bs))(E*R) Volver al algo. InCo - Facultad de Ingenieria

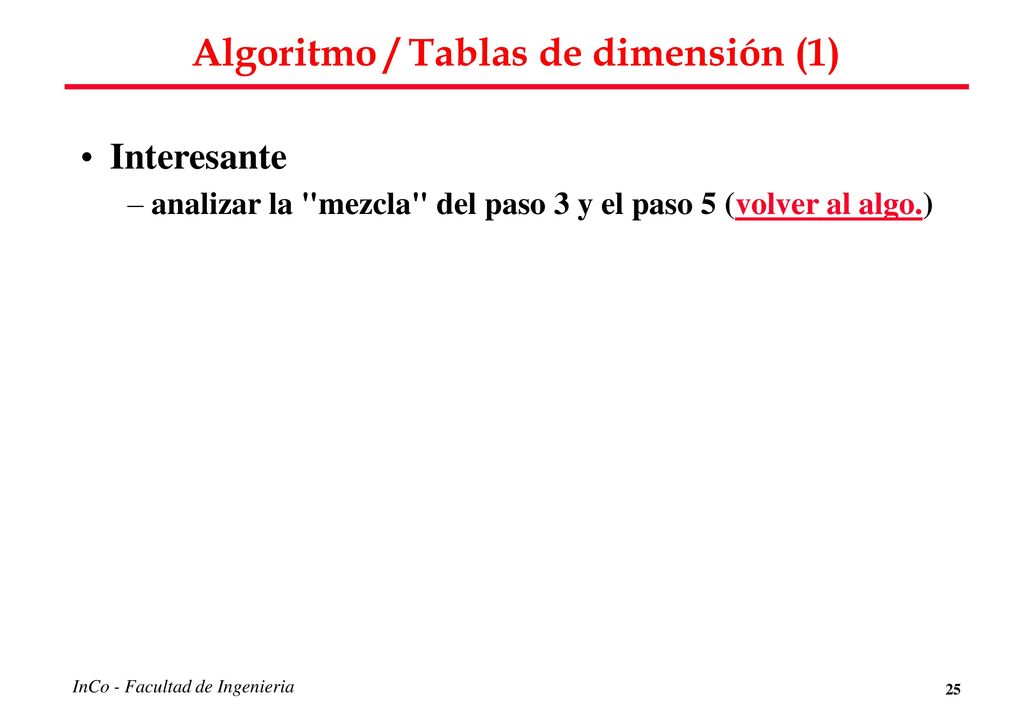

25 Algoritmo / Tablas de dimensión (1)
Interesante analizar la "mezcla" del paso 3 y el paso 5 (volver al algo.) InCo - Facultad de Ingenieria

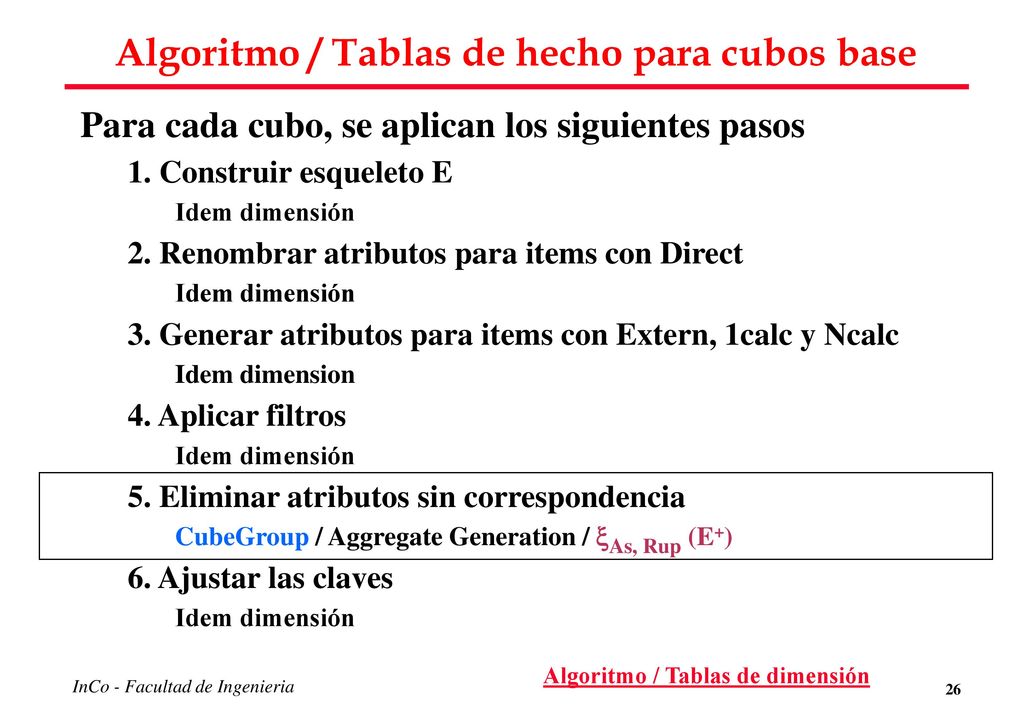

26 Algoritmo / Tablas de hecho para cubos base
Para cada cubo, se aplican los siguientes pasos 1. Construir esqueleto E Idem dimensión 2. Renombrar atributos para items con Direct 3. Generar atributos para items con Extern, 1calc y Ncalc Idem dimension 4. Aplicar filtros 5. Eliminar atributos sin correspondencia CubeGroup / Aggregate Generation / As, Rup (E+) 6. Ajustar las claves Algoritmo / Tablas de dimensión InCo - Facultad de Ingenieria

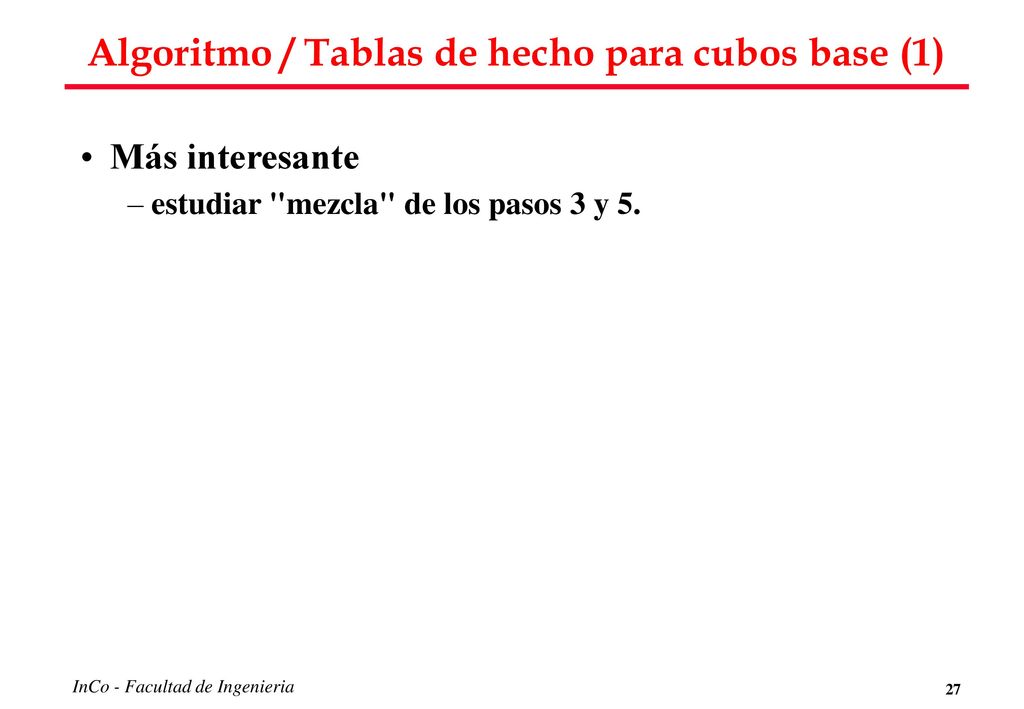

27 Algoritmo / Tablas de hecho para cubos base (1)
Más interesante estudiar "mezcla" de los pasos 3 y 5. InCo - Facultad de Ingenieria

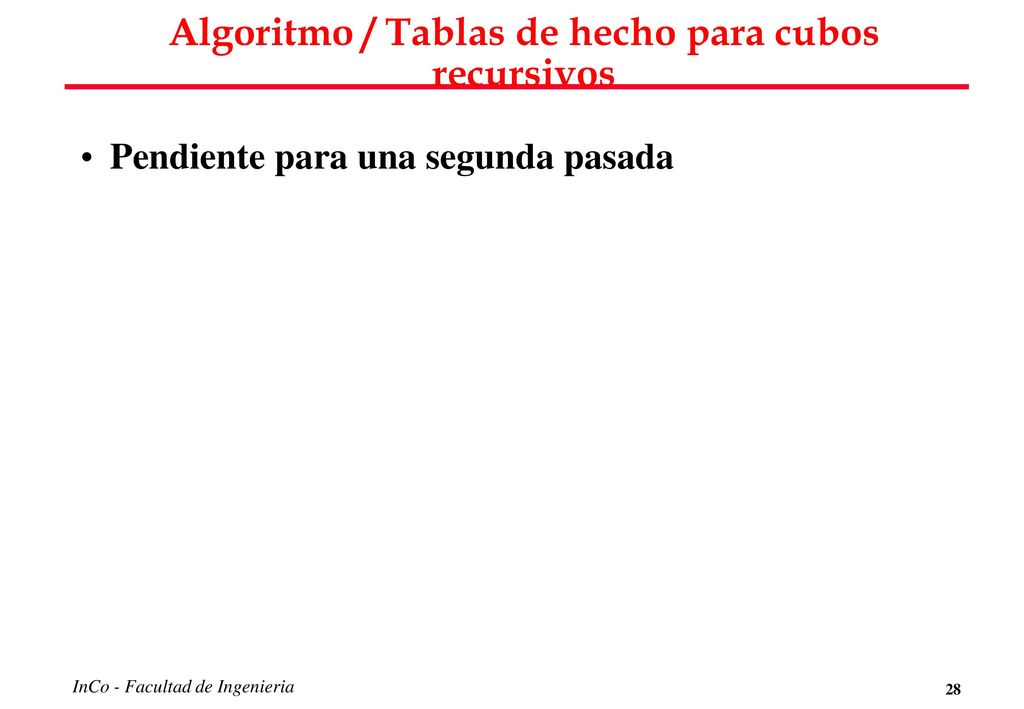

28 Algoritmo / Tablas de hecho para cubos recursivos
Pendiente para una segunda pasada InCo - Facultad de Ingenieria

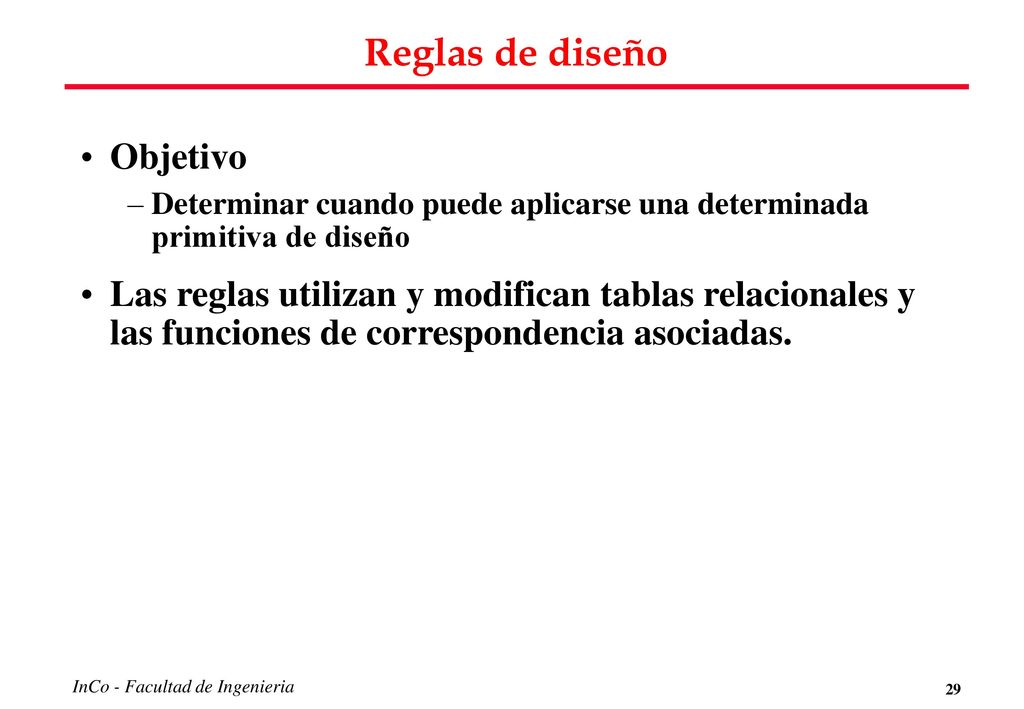

29 Reglas de diseño Objetivo
Determinar cuando puede aplicarse una determinada primitiva de diseño Las reglas utilizan y modifican tablas relacionales y las funciones de correspondencia asociadas. InCo - Facultad de Ingenieria
