1 INGENIERÍA EN CONSTRUCCIÓN

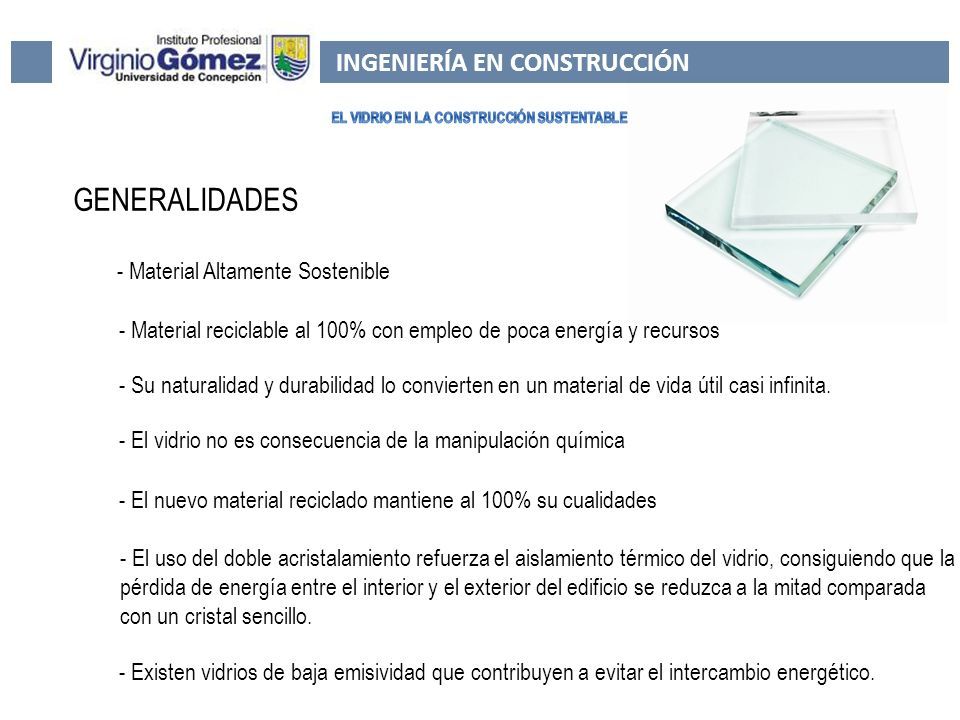

2 GENERALIDADES - Material Altamente Sostenible - Material reciclable al 100% con empleo de poca energía y recursos - Su naturalidad y durabilidad lo convierten en un material de vida útil casi infinita. - El vidrio no es consecuencia de la manipulación química - El nuevo material reciclado mantiene al 100% su cualidades - El uso del doble acristalamiento refuerza el aislamiento térmico del vidrio, consiguiendo que la pérdida de energía entre el interior y el exterior del edificio se reduzca a la mitad comparada con un cristal sencillo. - Existen vidrios de baja emisividad que contribuyen a evitar el intercambio energético.

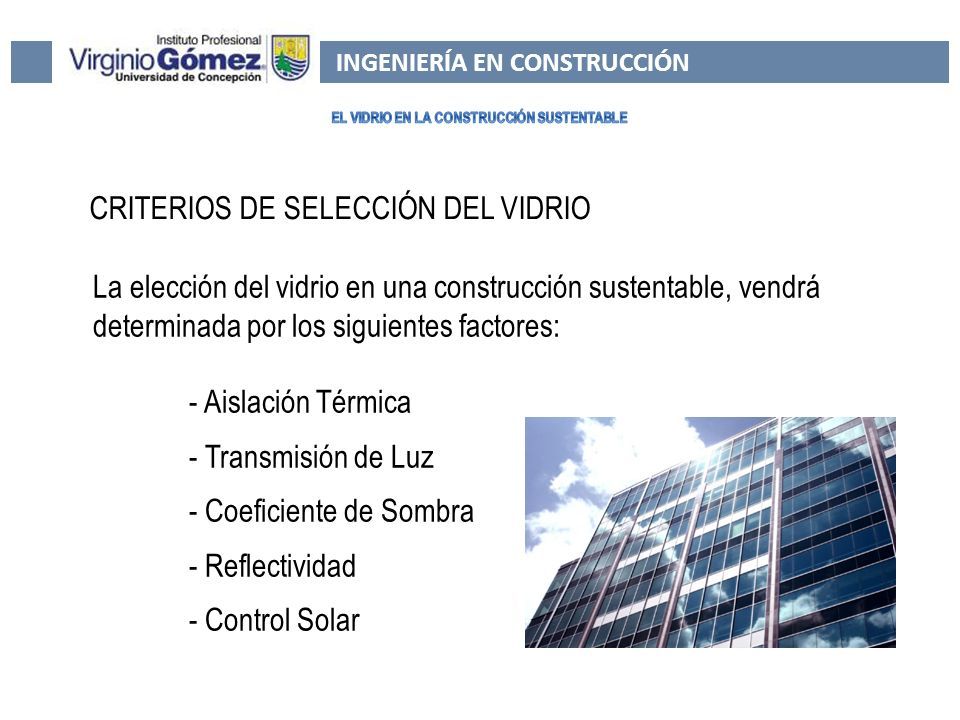

3 INGENIERÍA EN CONSTRUCCIÓN CRITERIOS DE SELECCIÓN DEL VIDRIO La elección del vidrio en una construcción sustentable, vendrá determinada por los siguientes factores: - Aislación Térmica - Transmisión de Luz - Coeficiente de Sombra - Reflectividad - Control Solar

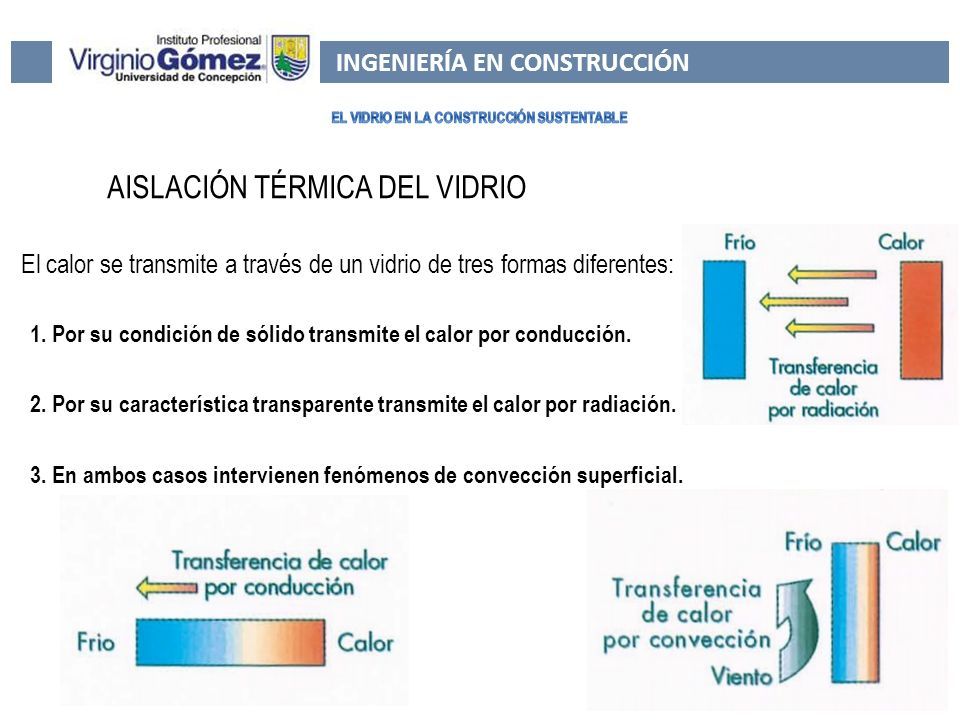

4 INGENIERÍA EN CONSTRUCCIÓN AISLACIÓN TÉRMICA DEL VIDRIO El calor se transmite a través de un vidrio de tres formas diferentes: 1. Por su condición de sólido transmite el calor por conducción. 2. Por su característica transparente transmite el calor por radiación. 3. En ambos casos intervienen fenómenos de convección superficial.

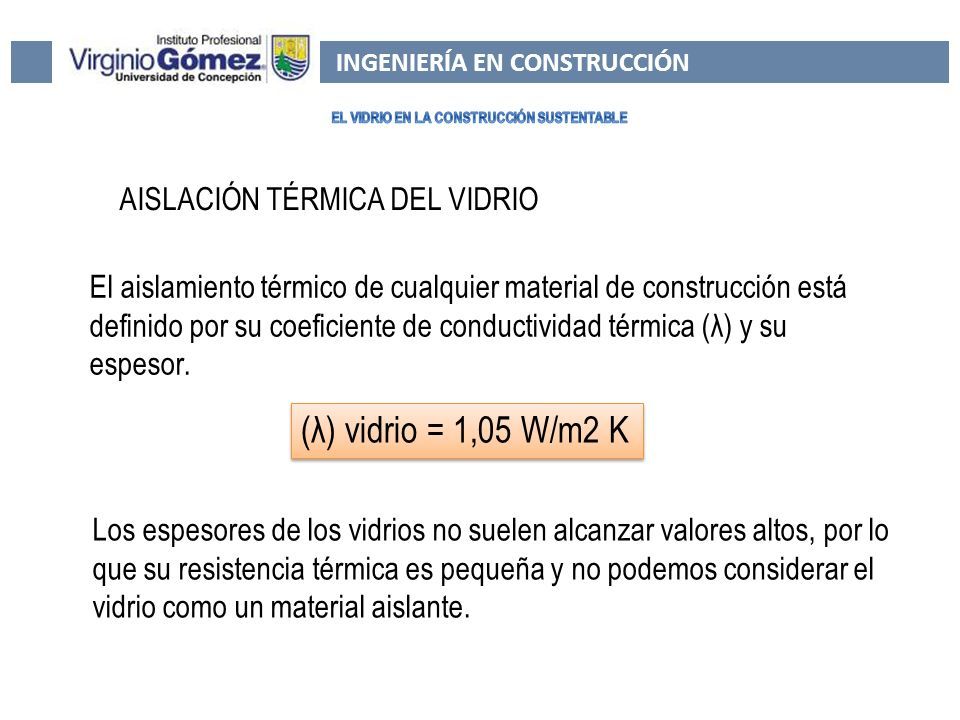

5 INGENIERÍA EN CONSTRUCCIÓN AISLACIÓN TÉRMICA DEL VIDRIO El aislamiento térmico de cualquier material de construcción está definido por su coeficiente de conductividad térmica (λ) y su espesor. (λ) vidrio = 1,05 W/m2 K Los espesores de los vidrios no suelen alcanzar valores altos, por lo que su resistencia térmica es pequeña y no podemos considerar el vidrio como un material aislante.

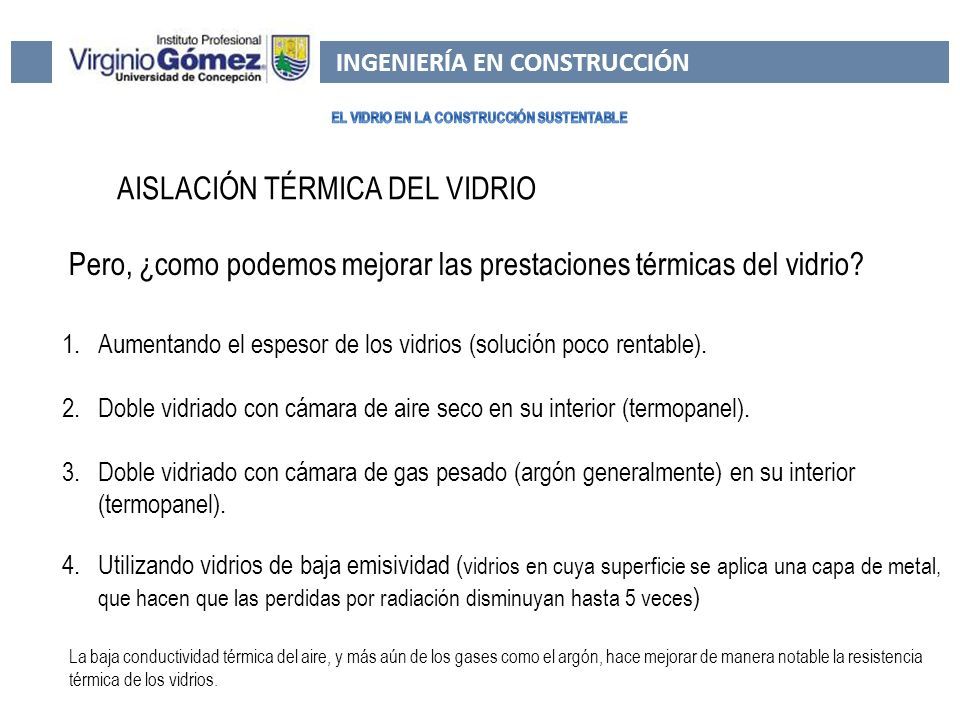

6 INGENIERÍA EN CONSTRUCCIÓN AISLACIÓN TÉRMICA DEL VIDRIO Pero, ¿como podemos mejorar las prestaciones térmicas del vidrio? 1.Aumentando el espesor de los vidrios (solución poco rentable). 2.Doble vidriado con cámara de aire seco en su interior (termopanel). 3.Doble vidriado con cámara de gas pesado (argón generalmente) en su interior (termopanel). 4.Utilizando vidrios de baja emisividad ( vidrios en cuya superficie se aplica una capa de metal, que hacen que las perdidas por radiación disminuyan hasta 5 veces ) La baja conductividad térmica del aire, y más aún de los gases como el argón, hace mejorar de manera notable la resistencia térmica de los vidrios.

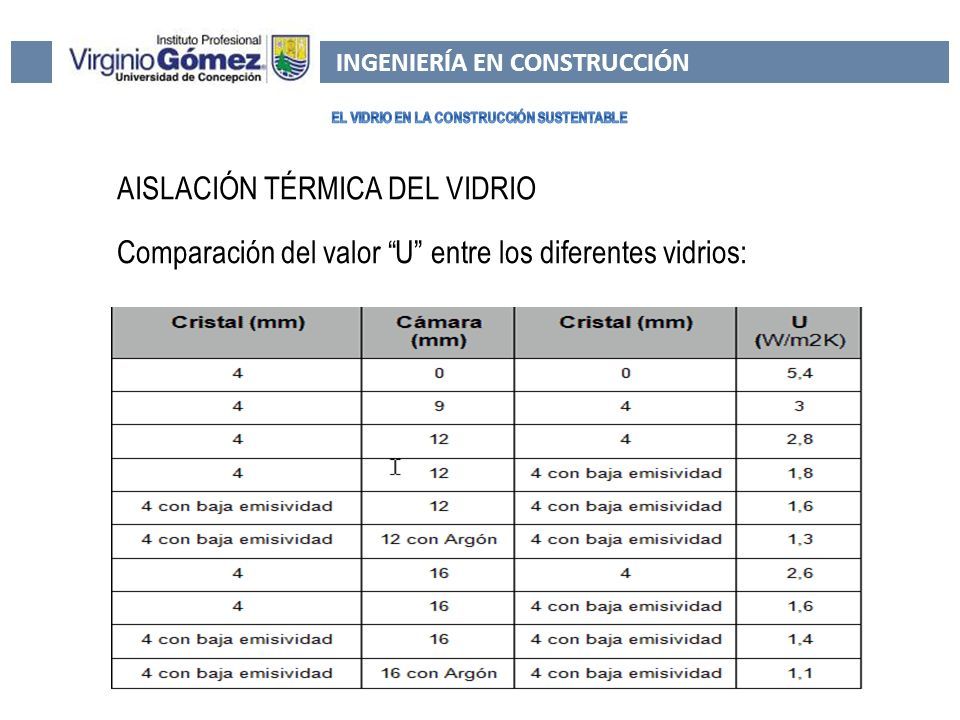

7 INGENIERÍA EN CONSTRUCCIÓN AISLACIÓN TÉRMICA DEL VIDRIO Comparación del valor “U” entre los diferentes vidrios:

8 INGENIERÍA EN CONSTRUCCIÓN TRANSMISIÓN DE LUZ La transmisión luminosa (TL) es el porcentaje de luz transmitida por un vidrio al interior de un local.

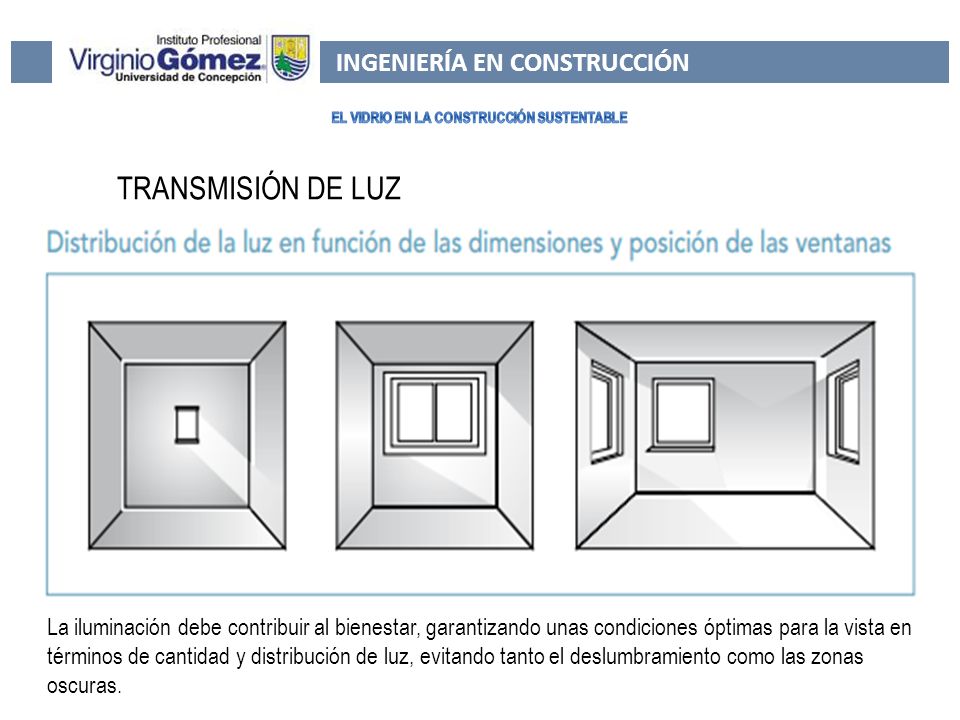

9 INGENIERÍA EN CONSTRUCCIÓN TRANSMISIÓN DE LUZ La iluminación debe contribuir al bienestar, garantizando unas condiciones óptimas para la vista en términos de cantidad y distribución de luz, evitando tanto el deslumbramiento como las zonas oscuras.

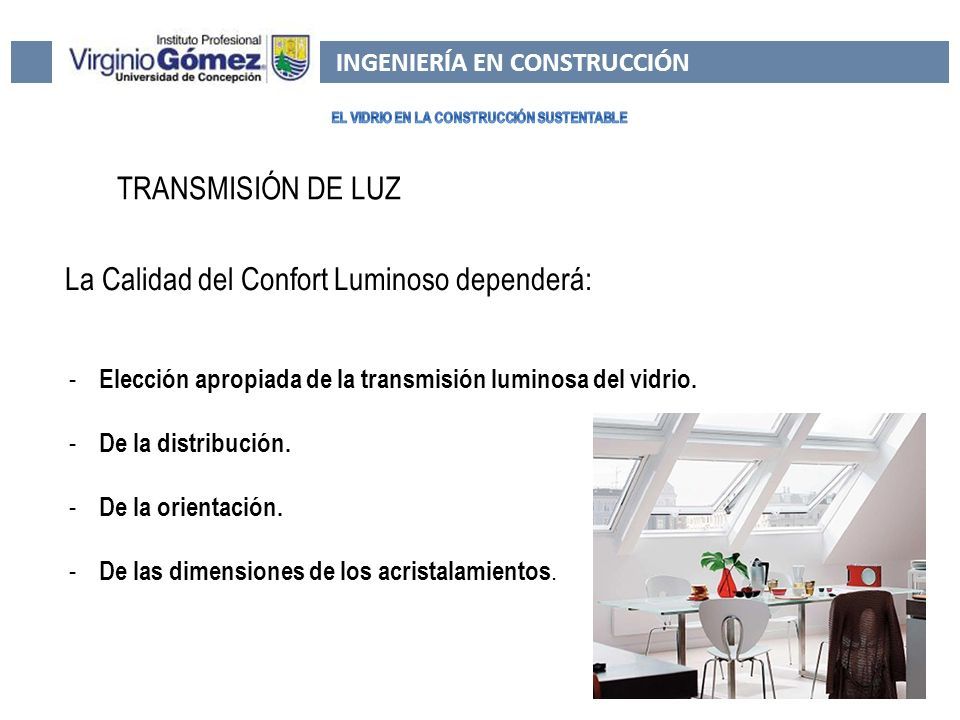

10 INGENIERÍA EN CONSTRUCCIÓN TRANSMISIÓN DE LUZ La Calidad del Confort Luminoso dependerá: - Elección apropiada de la transmisión luminosa del vidrio. - De la distribución. - De la orientación. - De las dimensiones de los acristalamientos.

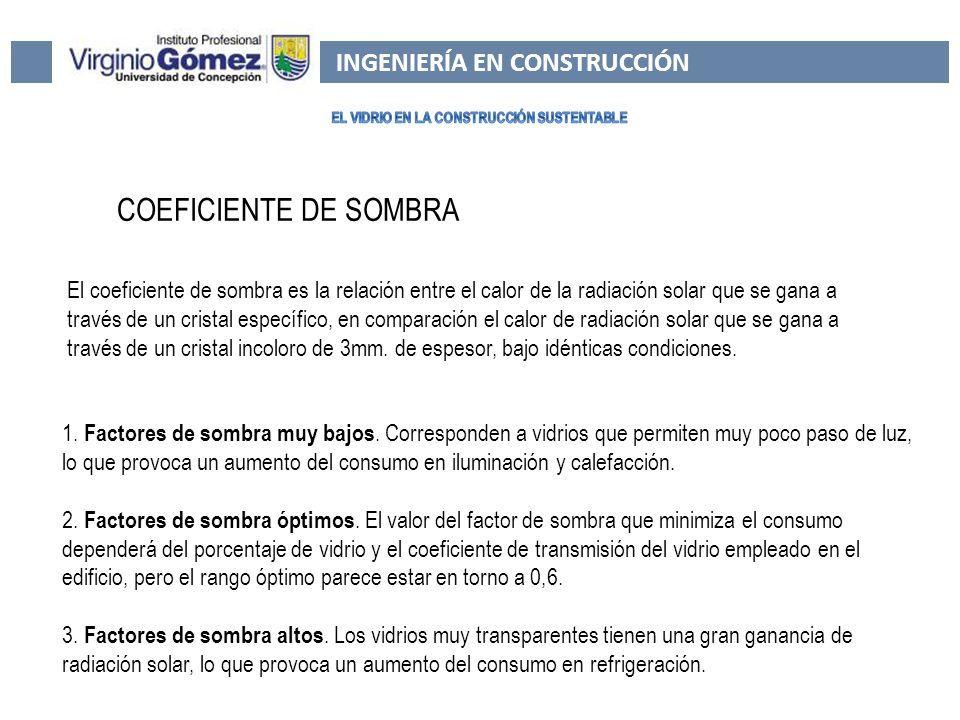

11 INGENIERÍA EN CONSTRUCCIÓN COEFICIENTE DE SOMBRA El coeficiente de sombra es la relación entre el calor de la radiación solar que se gana a través de un cristal específico, en comparación el calor de radiación solar que se gana a través de un cristal incoloro de 3mm. de espesor, bajo idénticas condiciones. 1. Factores de sombra muy bajos. Corresponden a vidrios que permiten muy poco paso de luz, lo que provoca un aumento del consumo en iluminación y calefacción. 2. Factores de sombra óptimos. El valor del factor de sombra que minimiza el consumo dependerá del porcentaje de vidrio y el coeficiente de transmisión del vidrio empleado en el edificio, pero el rango óptimo parece estar en torno a 0,6. 3. Factores de sombra altos. Los vidrios muy transparentes tienen una gran ganancia de radiación solar, lo que provoca un aumento del consumo en refrigeración.

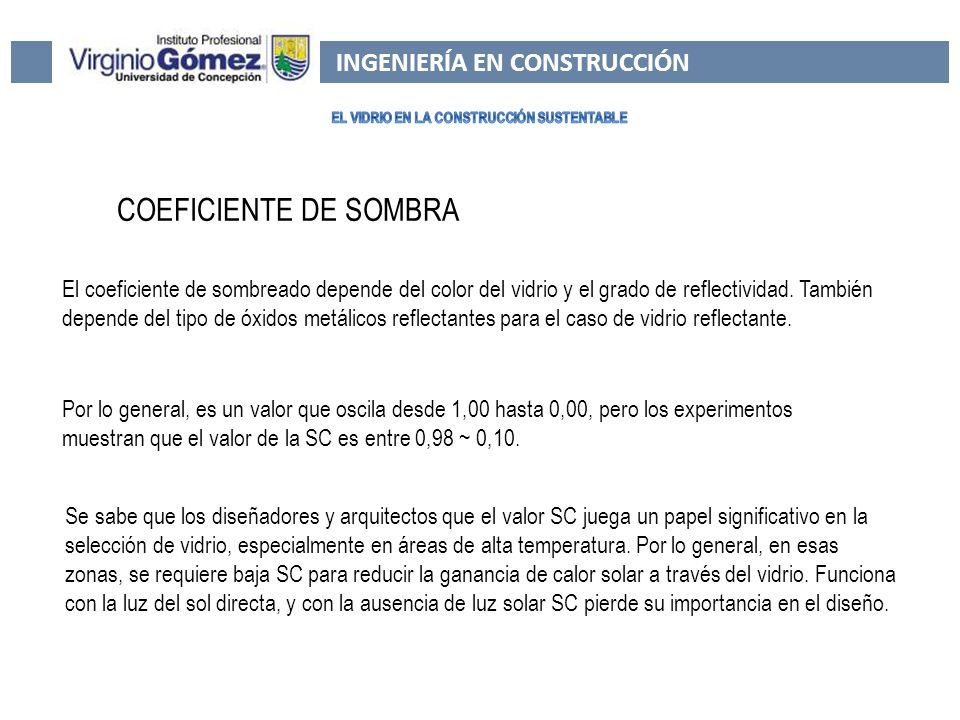

12 INGENIERÍA EN CONSTRUCCIÓN COEFICIENTE DE SOMBRA El coeficiente de sombreado depende del color del vidrio y el grado de reflectividad. También depende del tipo de óxidos metálicos reflectantes para el caso de vidrio reflectante. Por lo general, es un valor que oscila desde 1,00 hasta 0,00, pero los experimentos muestran que el valor de la SC es entre 0,98 ~ 0,10. Se sabe que los diseñadores y arquitectos que el valor SC juega un papel significativo en la selección de vidrio, especialmente en áreas de alta temperatura. Por lo general, en esas zonas, se requiere baja SC para reducir la ganancia de calor solar a través del vidrio. Funciona con la luz del sol directa, y con la ausencia de luz solar SC pierde su importancia en el diseño.

13 INGENIERÍA EN CONSTRUCCIÓN COEFICIENTE DE SOMBRA Características lumínicas en función del color del cristal

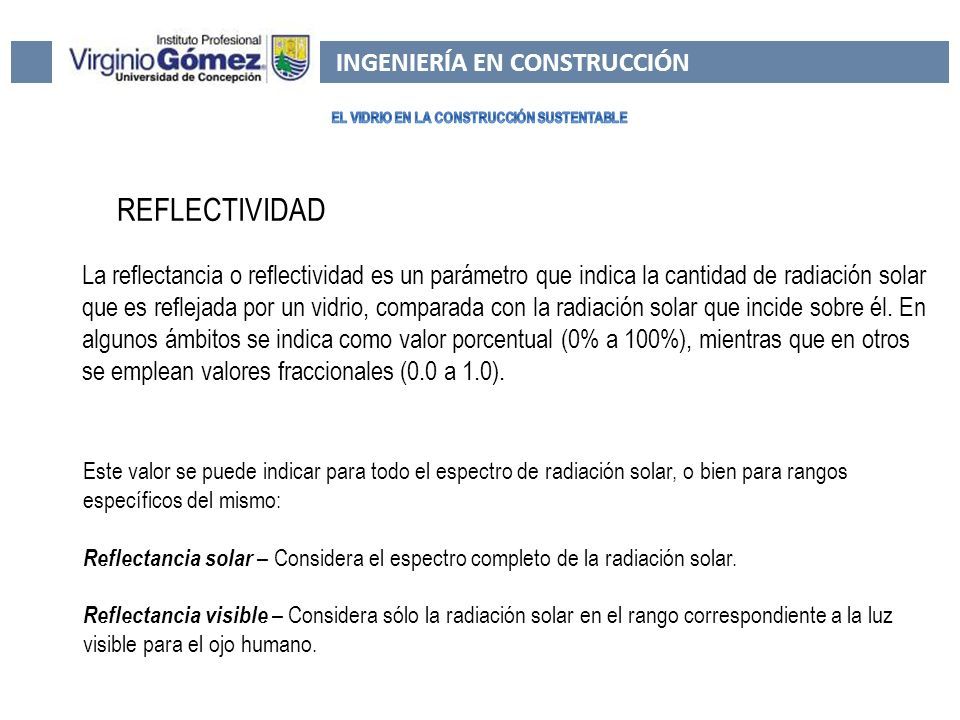

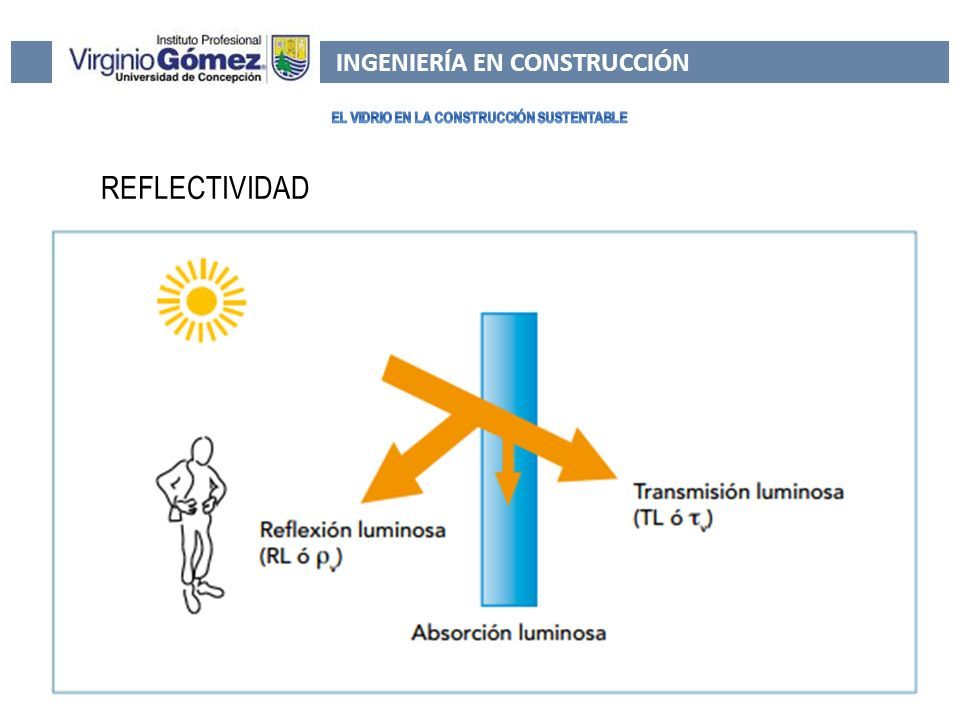

14 INGENIERÍA EN CONSTRUCCIÓN REFLECTIVIDAD La reflectancia o reflectividad es un parámetro que indica la cantidad de radiación solar que es reflejada por un vidrio, comparada con la radiación solar que incide sobre él. En algunos ámbitos se indica como valor porcentual (0% a 100%), mientras que en otros se emplean valores fraccionales (0.0 a 1.0). Este valor se puede indicar para todo el espectro de radiación solar, o bien para rangos específicos del mismo: Reflectancia solar – Considera el espectro completo de la radiación solar. Reflectancia visible – Considera sólo la radiación solar en el rango correspondiente a la luz visible para el ojo humano.

15 INGENIERÍA EN CONSTRUCCIÓN REFLECTIVIDAD

16 INGENIERÍA EN CONSTRUCCIÓN CONTROL SOLAR Un vidrio coloreado en masa o un vidrio con capas de control solar limitan la cantidad de calor admitida y, por consiguiente, reducen el efecto invernadero. La figura a continuación muestra dicho efecto en un automóvil aparcado al sol: la temperatura en el interior del vehículo, incluidos los asientos y el volante, aumenta significativamente.

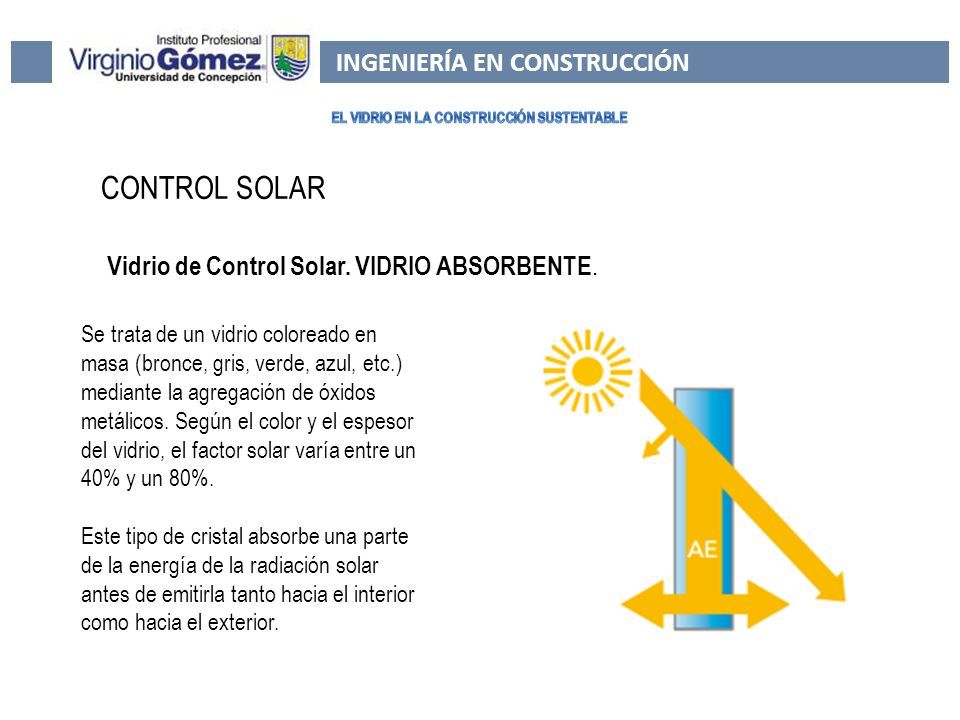

17 INGENIERÍA EN CONSTRUCCIÓN CONTROL SOLAR Vidrio de Control Solar. VIDRIO ABSORBENTE. Se trata de un vidrio coloreado en masa (bronce, gris, verde, azul, etc.) mediante la agregación de óxidos metálicos. Según el color y el espesor del vidrio, el factor solar varía entre un 40% y un 80%. Este tipo de cristal absorbe una parte de la energía de la radiación solar antes de emitirla tanto hacia el interior como hacia el exterior.

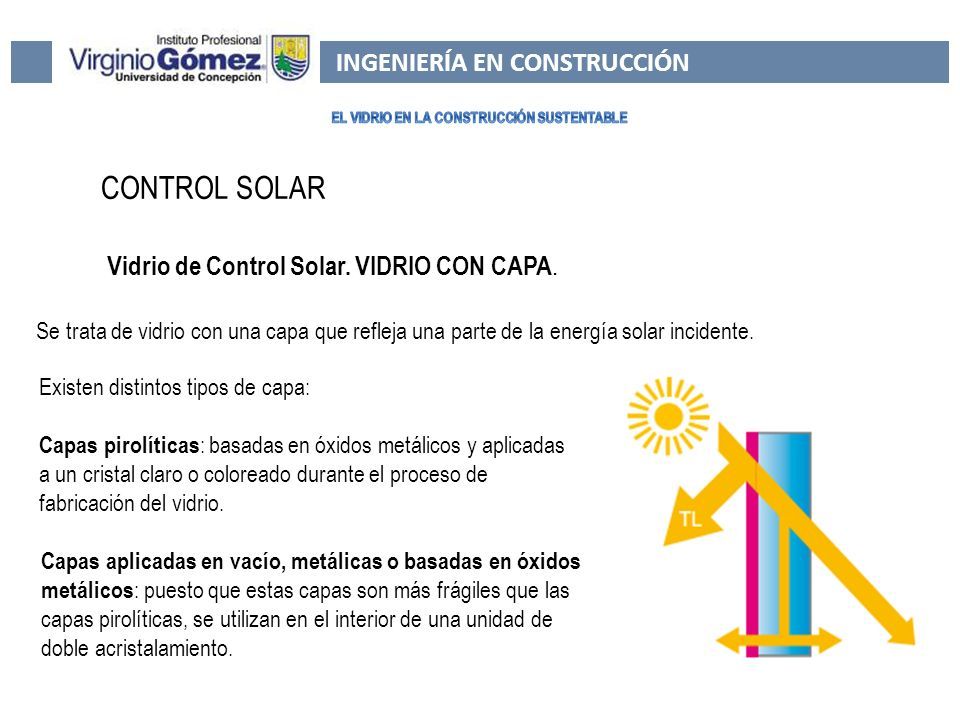

18 INGENIERÍA EN CONSTRUCCIÓN CONTROL SOLAR Vidrio de Control Solar. VIDRIO CON CAPA. Se trata de vidrio con una capa que refleja una parte de la energía solar incidente. Existen distintos tipos de capa: Capas pirolíticas : basadas en óxidos metálicos y aplicadas a un cristal claro o coloreado durante el proceso de fabricación del vidrio. Capas aplicadas en vacío, metálicas o basadas en óxidos metálicos : puesto que estas capas son más frágiles que las capas pirolíticas, se utilizan en el interior de una unidad de doble acristalamiento.

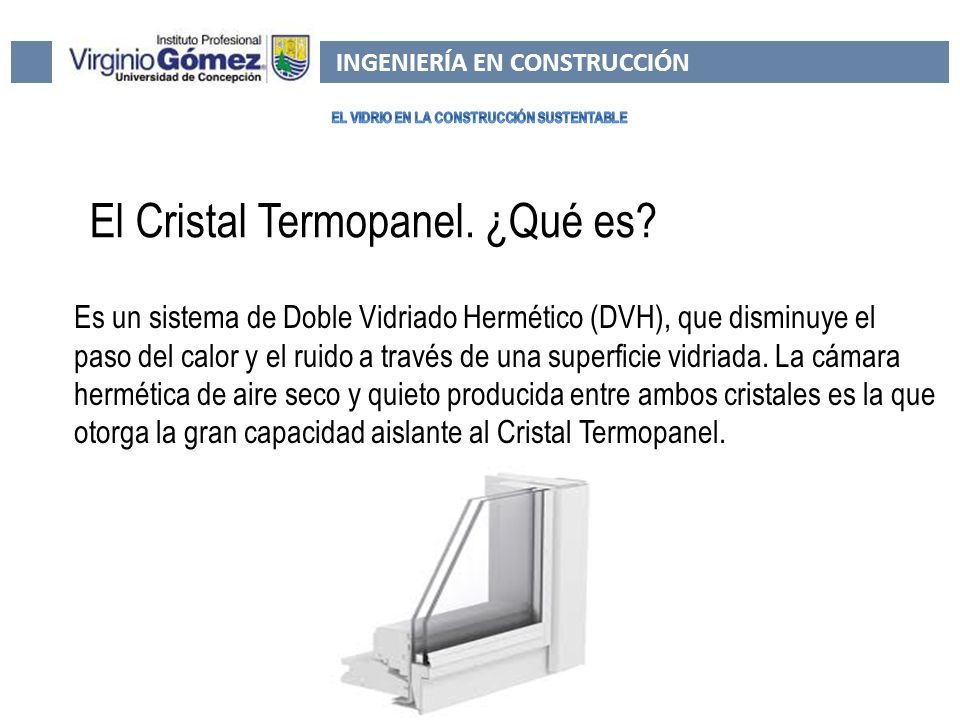

19 INGENIERÍA EN CONSTRUCCIÓN El Cristal Termopanel. ¿Qué es? Es un sistema de Doble Vidriado Hermético (DVH), que disminuye el paso del calor y el ruido a través de una superficie vidriada. La cámara hermética de aire seco y quieto producida entre ambos cristales es la que otorga la gran capacidad aislante al Cristal Termopanel.

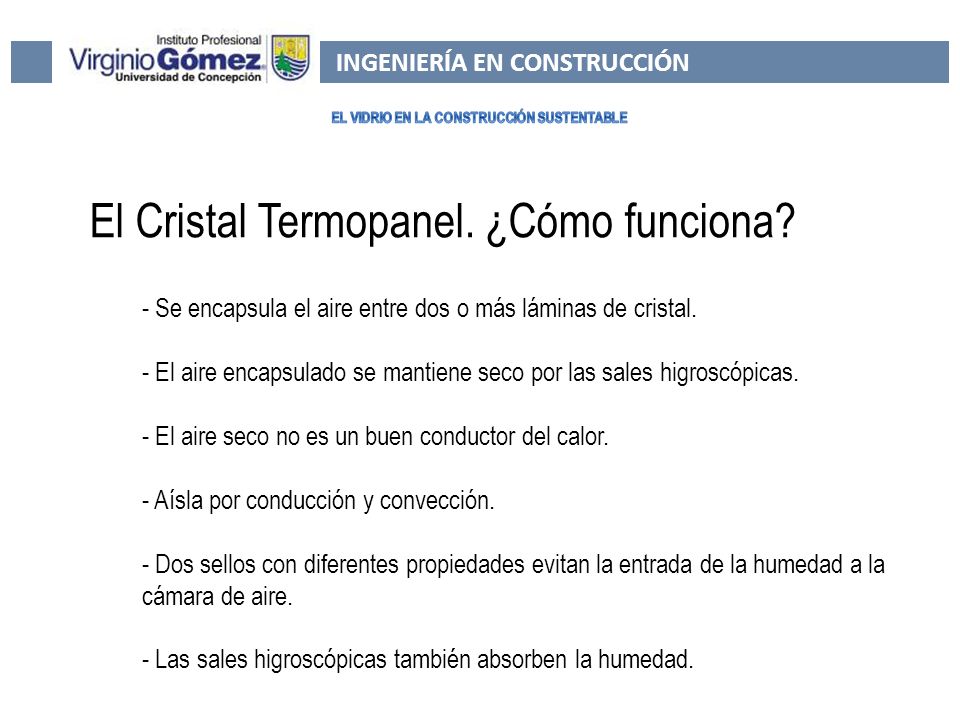

20 INGENIERÍA EN CONSTRUCCIÓN El Cristal Termopanel. ¿Cómo funciona? - Se encapsula el aire entre dos o más láminas de cristal. - El aire encapsulado se mantiene seco por las sales higroscópicas. - El aire seco no es un buen conductor del calor. - Aísla por conducción y convección. - Dos sellos con diferentes propiedades evitan la entrada de la humedad a la cámara de aire. - Las sales higroscópicas también absorben la humedad.

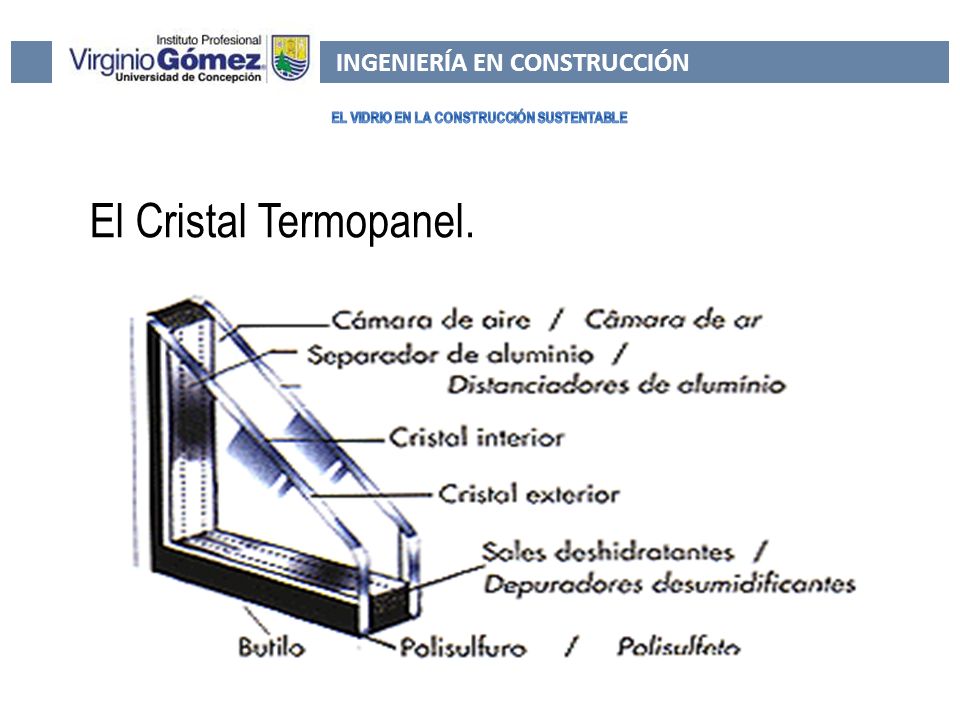

21 INGENIERÍA EN CONSTRUCCIÓN El Cristal Termopanel.

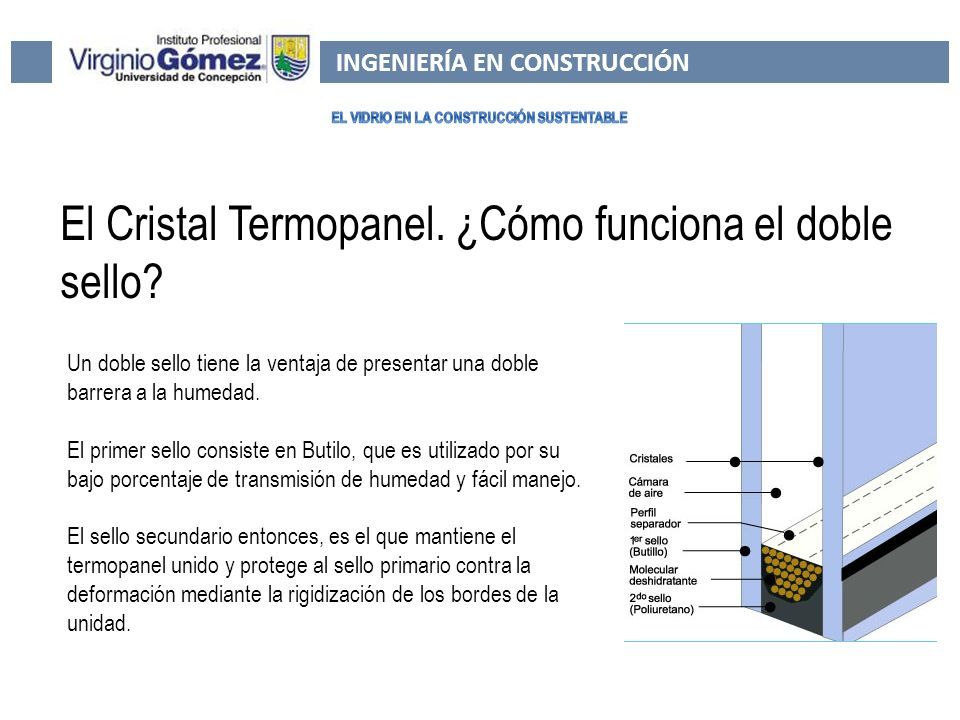

22 INGENIERÍA EN CONSTRUCCIÓN El Cristal Termopanel. ¿Cómo funciona el doble sello? Un doble sello tiene la ventaja de presentar una doble barrera a la humedad. El primer sello consiste en Butilo, que es utilizado por su bajo porcentaje de transmisión de humedad y fácil manejo. El sello secundario entonces, es el que mantiene el termopanel unido y protege al sello primario contra la deformación mediante la rigidización de los bordes de la unidad.

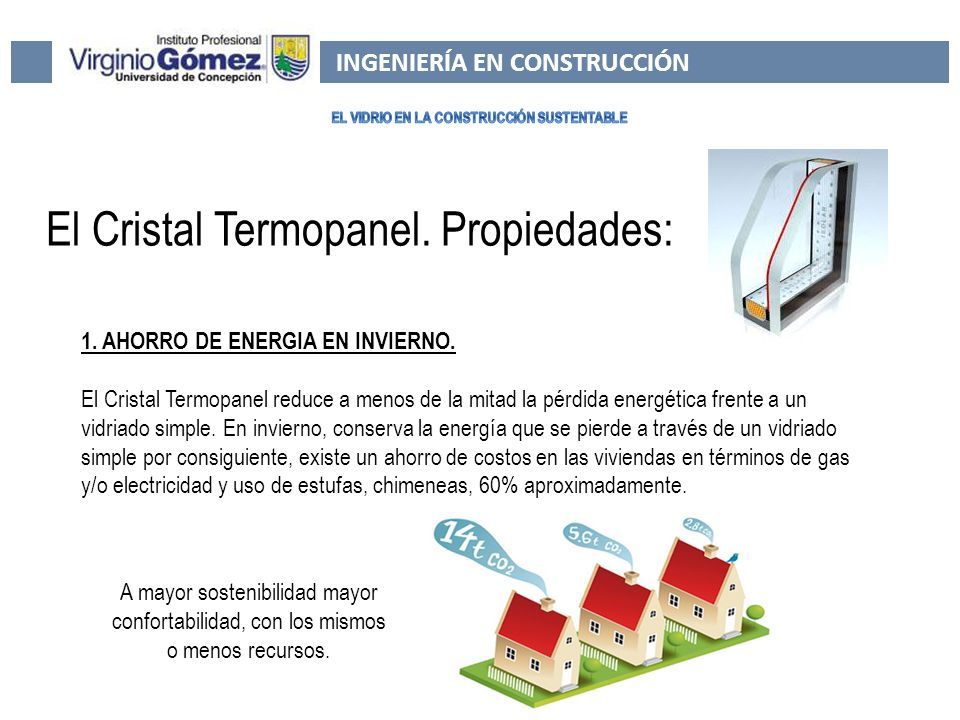

23 INGENIERÍA EN CONSTRUCCIÓN El Cristal Termopanel. Propiedades: 1. AHORRO DE ENERGIA EN INVIERNO. El Cristal Termopanel reduce a menos de la mitad la pérdida energética frente a un vidriado simple. En invierno, conserva la energía que se pierde a través de un vidriado simple por consiguiente, existe un ahorro de costos en las viviendas en términos de gas y/o electricidad y uso de estufas, chimeneas, 60% aproximadamente. A mayor sostenibilidad mayor confortabilidad, con los mismos o menos recursos.

24 INGENIERÍA EN CONSTRUCCIÓN 2. AISLAMIENTO ACÚSTICO. Con Cristal Termopanel los ruidos exteriores disminuyen entre un 30% y 60% aproximadamente, consiguiéndose espacios interiores más gratos. Gracias a la atenuación de los niveles de ruido, se ven favorecidos los espacios interiores, creando ambientes confortables, tranquilos, con mayor privacidad y sin ruidos, reduciendo considerablemente los niveles de estrés. Para lograr esta reducción, se deben utilizar vidrios de diferentes espesores. Para reducir aún más el ruido exterior, se puede combinar el Termopanel con cristal laminado acústico, el cual tiene un efecto notable en la disminución del ruido. El Cristal Termopanel. Propiedades:

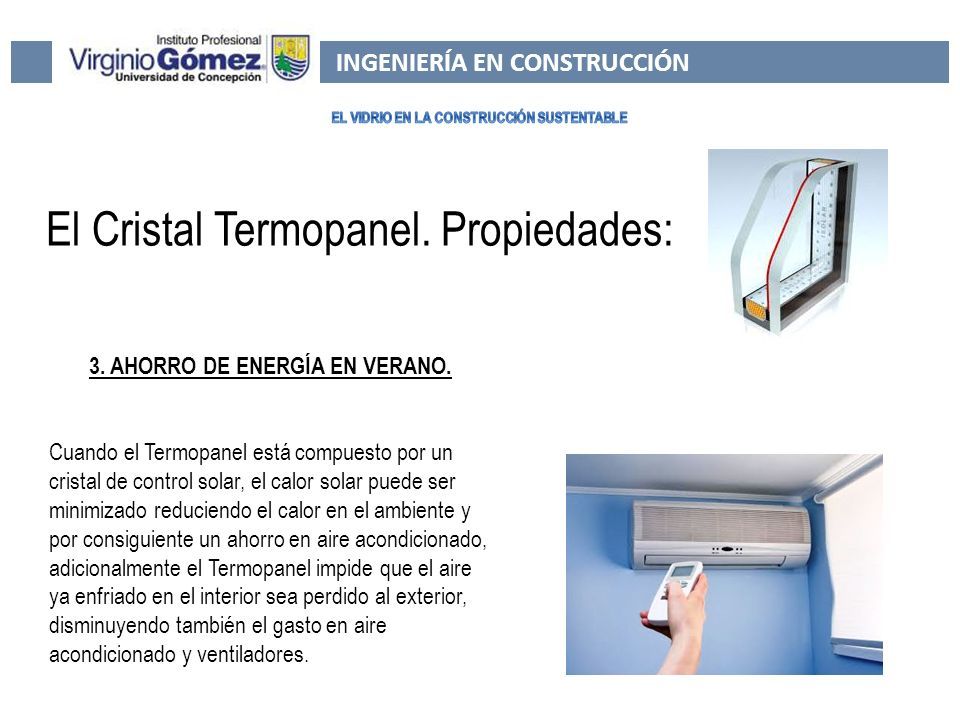

25 INGENIERÍA EN CONSTRUCCIÓN 3. AHORRO DE ENERGÍA EN VERANO. Cuando el Termopanel está compuesto por un cristal de control solar, el calor solar puede ser minimizado reduciendo el calor en el ambiente y por consiguiente un ahorro en aire acondicionado, adicionalmente el Termopanel impide que el aire ya enfriado en el interior sea perdido al exterior, disminuyendo también el gasto en aire acondicionado y ventiladores. El Cristal Termopanel. Propiedades:

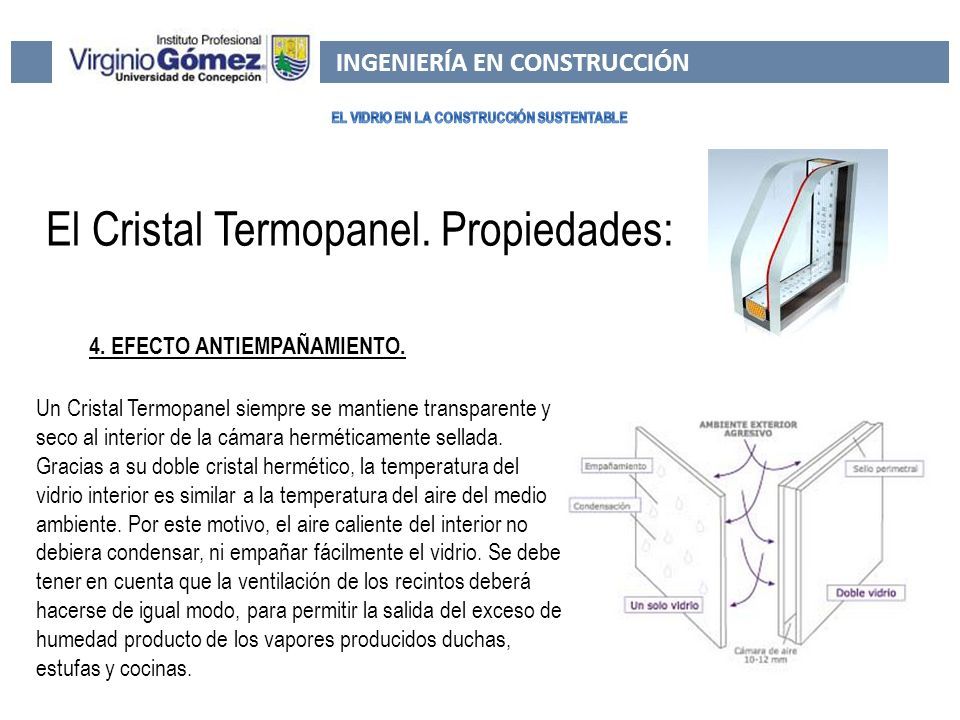

26 INGENIERÍA EN CONSTRUCCIÓN 4. EFECTO ANTIEMPAÑAMIENTO. Un Cristal Termopanel siempre se mantiene transparente y seco al interior de la cámara herméticamente sellada. Gracias a su doble cristal hermético, la temperatura del vidrio interior es similar a la temperatura del aire del medio ambiente. Por este motivo, el aire caliente del interior no debiera condensar, ni empañar fácilmente el vidrio. Se debe tener en cuenta que la ventilación de los recintos deberá hacerse de igual modo, para permitir la salida del exceso de humedad producto de los vapores producidos duchas, estufas y cocinas. El Cristal Termopanel. Propiedades:

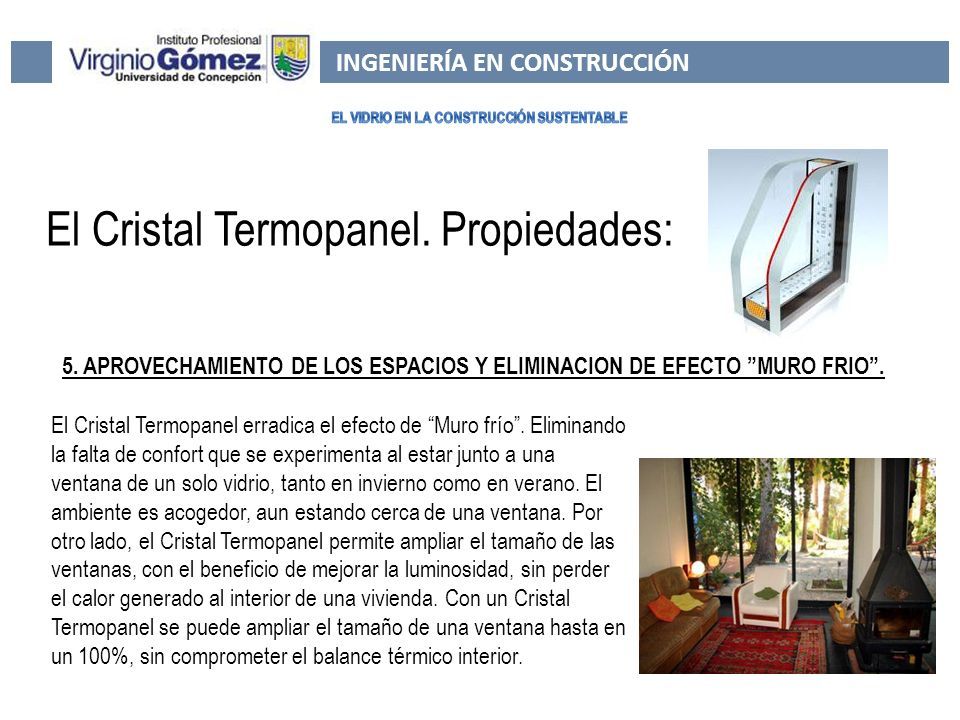

27 INGENIERÍA EN CONSTRUCCIÓN 5. APROVECHAMIENTO DE LOS ESPACIOS Y ELIMINACION DE EFECTO ”MURO FRIO”. El Cristal Termopanel erradica el efecto de “Muro frío”. Eliminando la falta de confort que se experimenta al estar junto a una ventana de un solo vidrio, tanto en invierno como en verano. El ambiente es acogedor, aun estando cerca de una ventana. Por otro lado, el Cristal Termopanel permite ampliar el tamaño de las ventanas, con el beneficio de mejorar la luminosidad, sin perder el calor generado al interior de una vivienda. Con un Cristal Termopanel se puede ampliar el tamaño de una ventana hasta en un 100%, sin comprometer el balance térmico interior. El Cristal Termopanel. Propiedades:

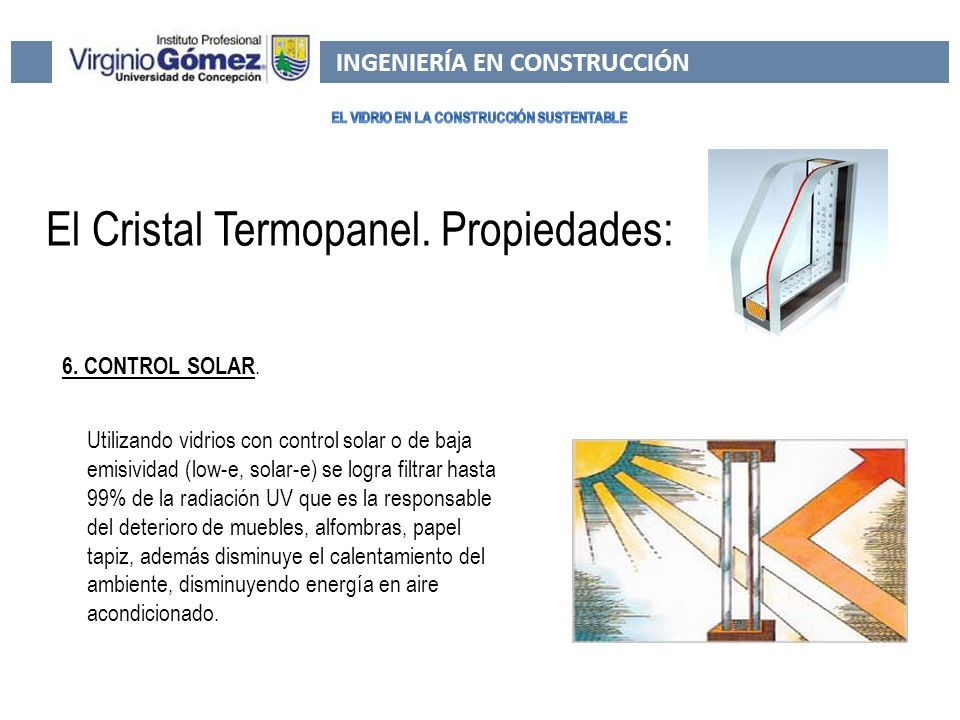

28 INGENIERÍA EN CONSTRUCCIÓN 6. CONTROL SOLAR. Utilizando vidrios con control solar o de baja emisividad (low-e, solar-e) se logra filtrar hasta 99% de la radiación UV que es la responsable del deterioro de muebles, alfombras, papel tapiz, además disminuye el calentamiento del ambiente, disminuyendo energía en aire acondicionado. El Cristal Termopanel. Propiedades:
