Transformaciones de fases Objetivos

Presentación del tema: "Transformaciones de fases Objetivos"— Transcripción de la presentación:

1 Transformaciones de fases Objetivos
Tema VI Transformaciones de fases Objetivos Relacionar la estructura y propiedades de los metales con el enfriamiento aplicado en condiciones dentro y fuera del equilibrio

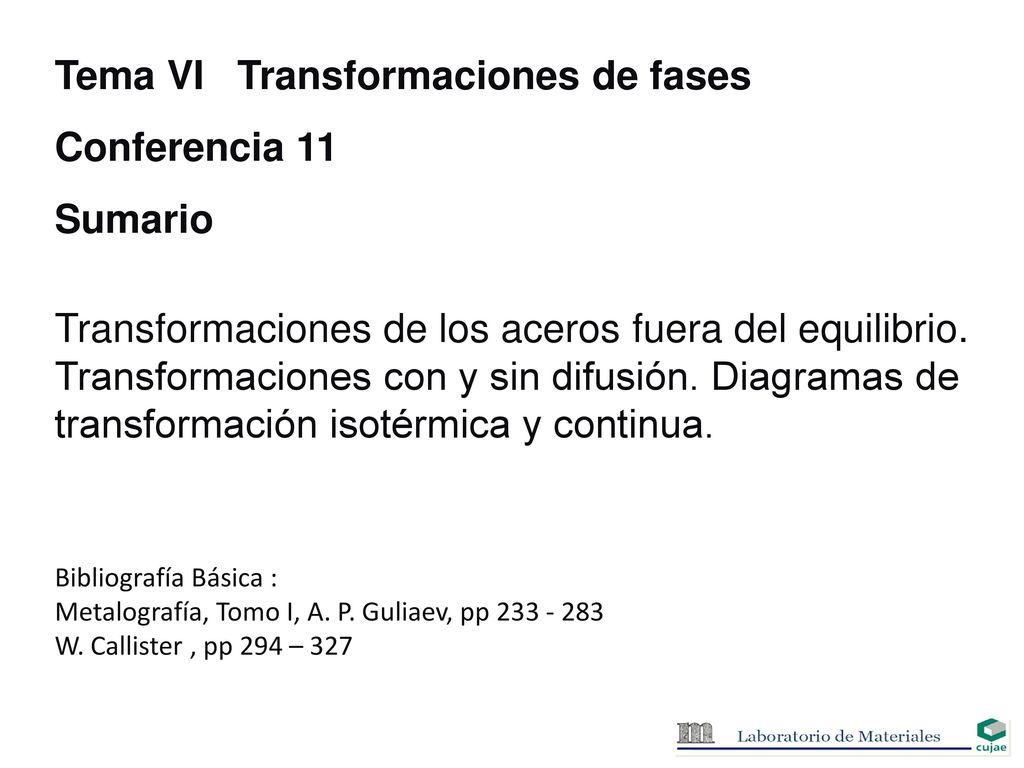

2 Tema VI Transformaciones de fases Conferencia 11 Sumario
Transformaciones de los aceros fuera del equilibrio. Transformaciones con y sin difusión. Diagramas de transformación isotérmica y continua. Bibliografía Básica : Metalografía, Tomo I, A. P. Guliaev, pp W. Callister , pp 294 – 327

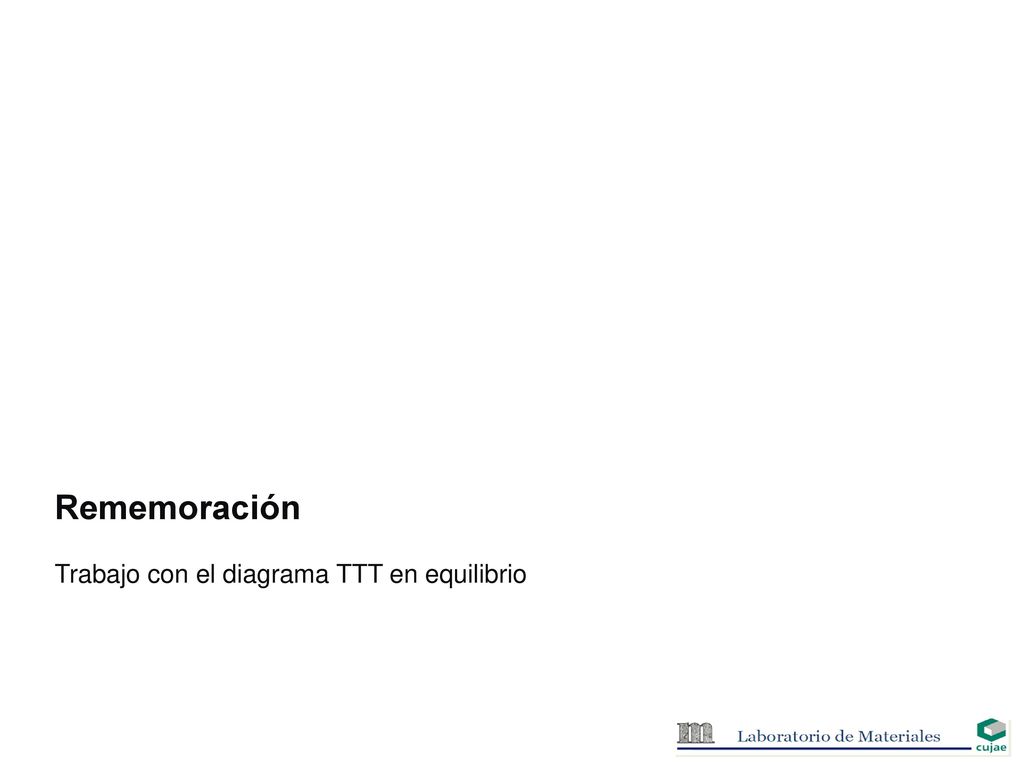

3 Rememoración Trabajo con el diagrama TTT en equilibrio

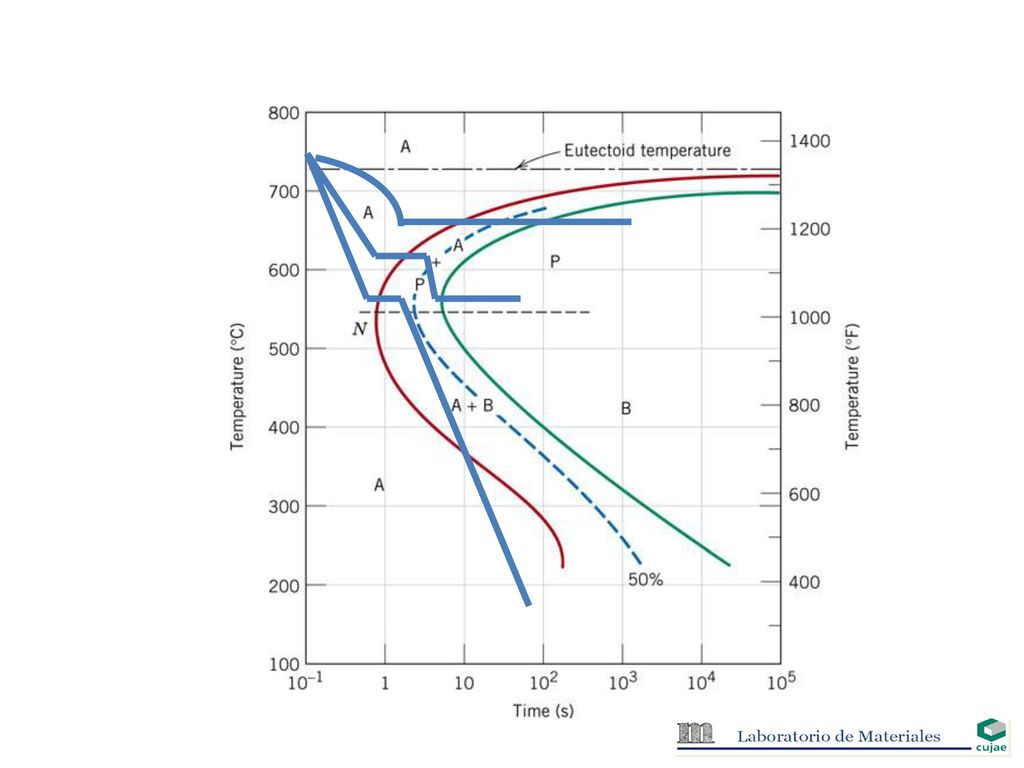

4

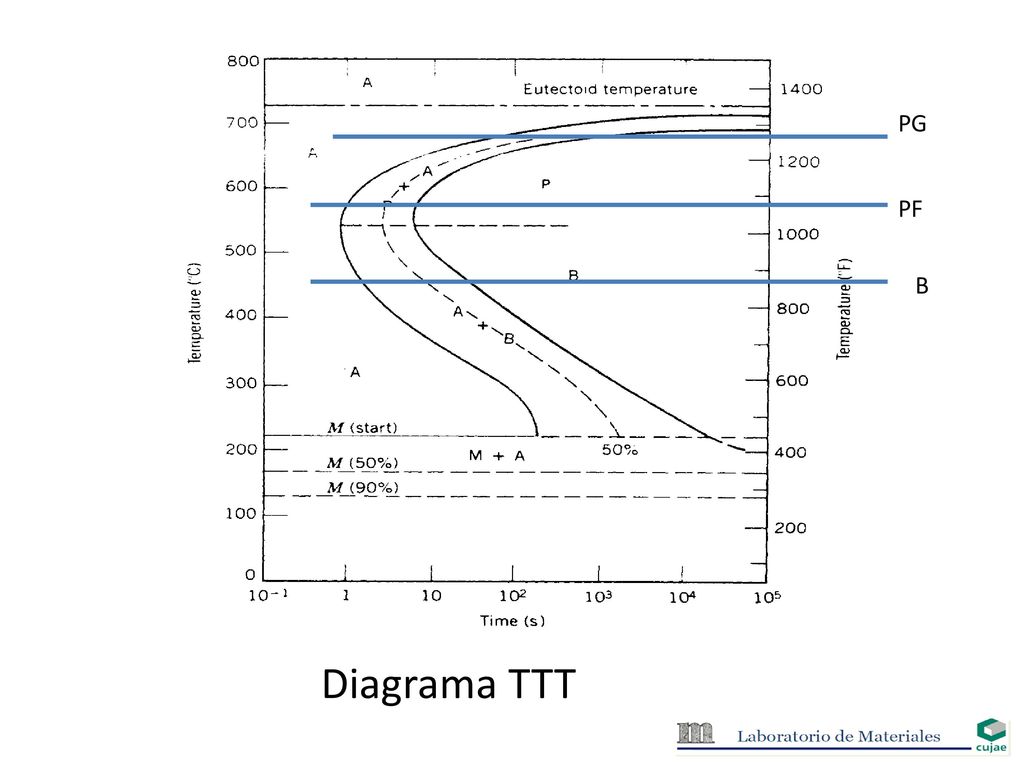

5 PG PF B Diagrama TTT

6 Transformación Intermedia
Perlita La separación y grosor delas láminas de cementita tiene una magnitud de varios micrones 10 mm Bainita La separación y grosor de las láminas de cementita está en el orden del micrón Transformación Intermedia

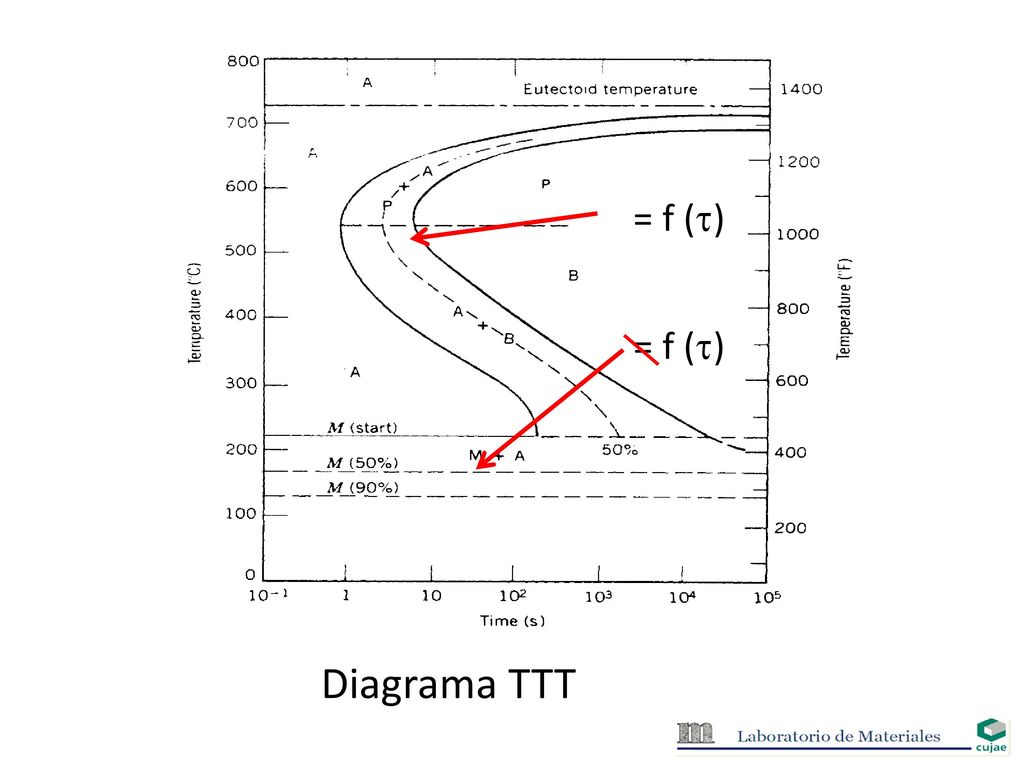

7 = f (t) = f (t) Diagrama TTT

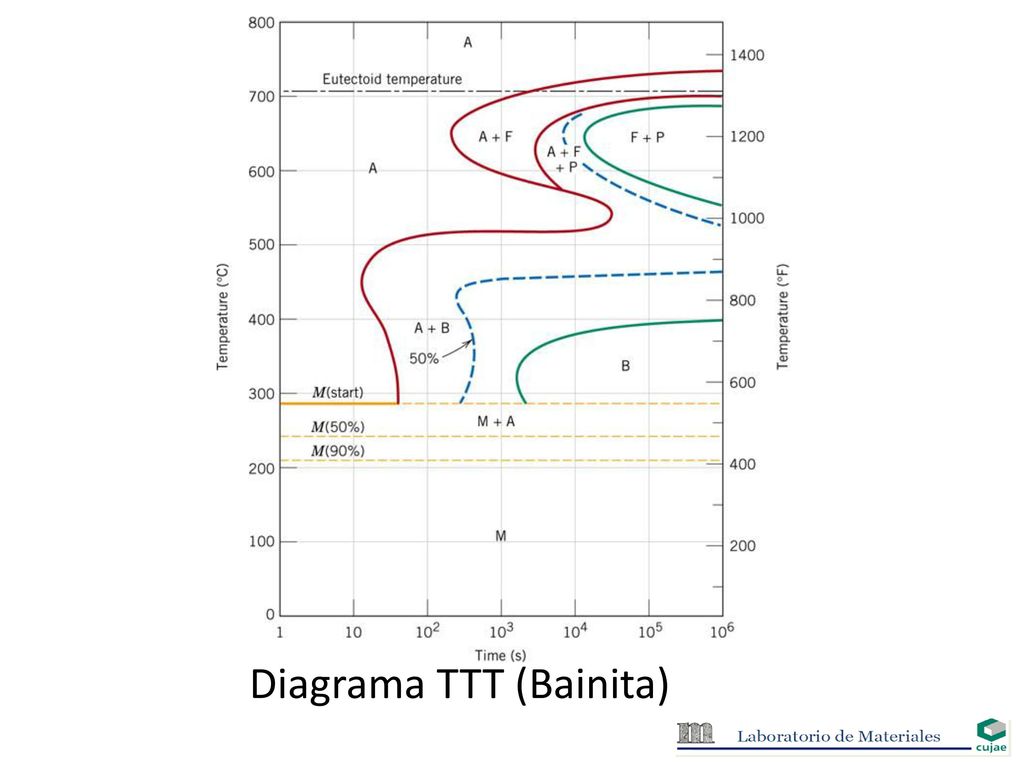

8 Diagrama TTT (Bainita)
= f (t) = f (t) Diagrama TTT (Bainita)

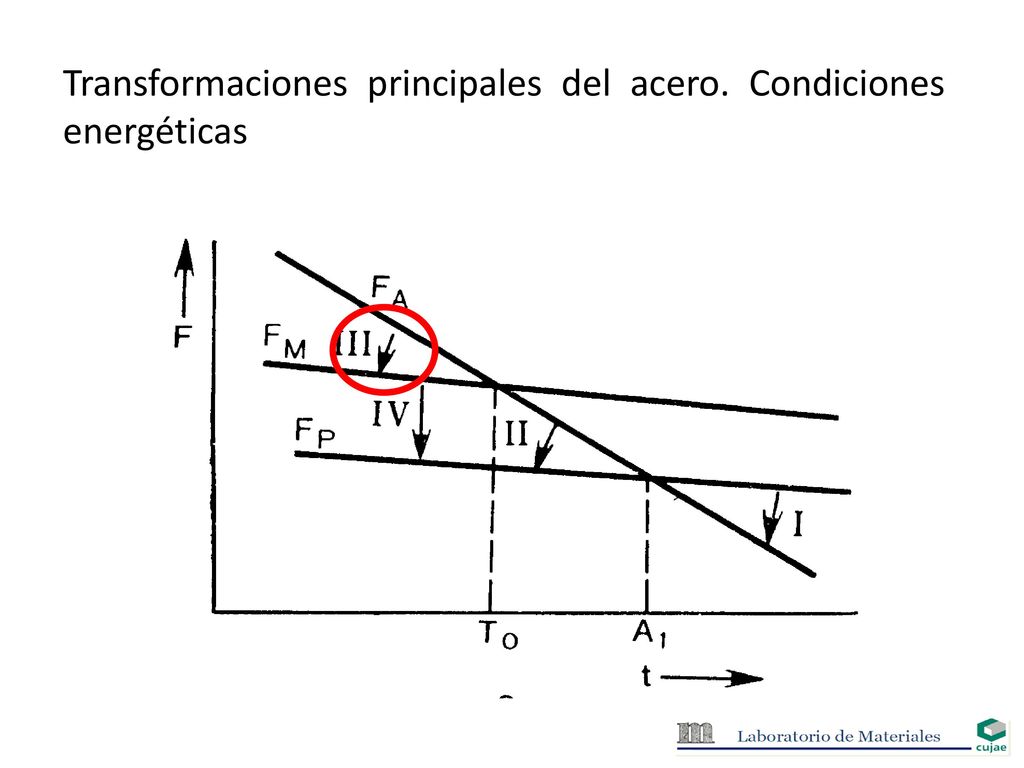

9 Transformaciones principales del acero. Condiciones energéticas

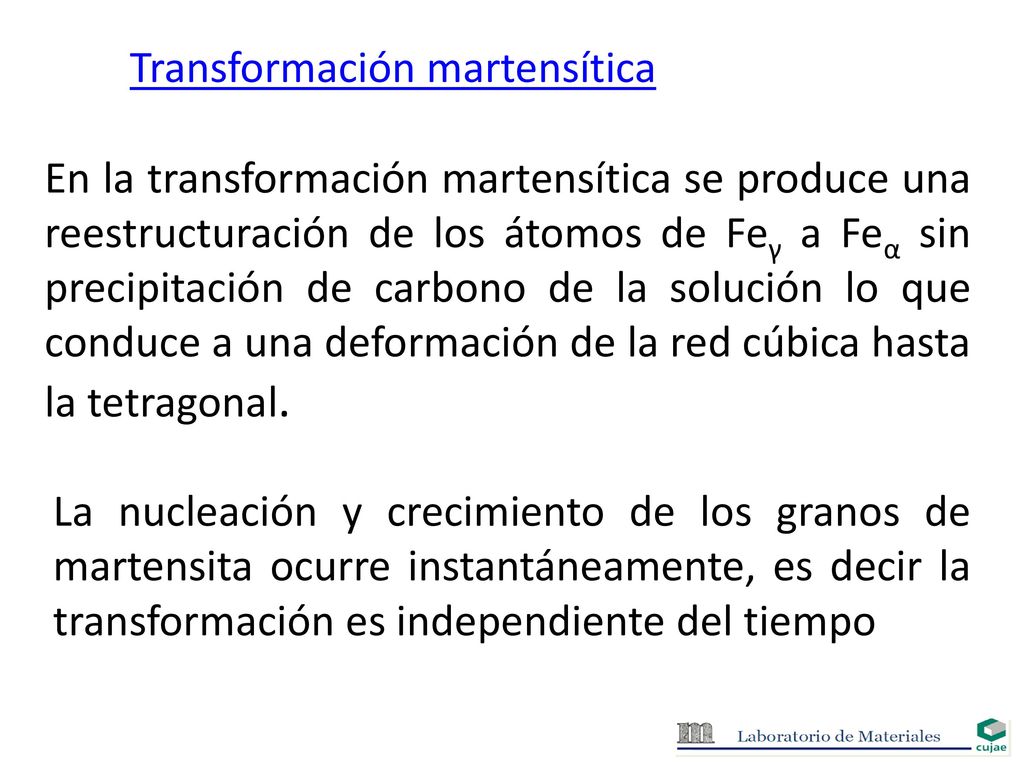

10 Transformación martensítica
En la transformación martensítica se produce una reestructuración de los átomos de Feγ a Feα sin precipitación de carbono de la solución lo que conduce a una deformación de la red cúbica hasta la tetragonal. La nucleación y crecimiento de los granos de martensita ocurre instantáneamente, es decir la transformación es independiente del tiempo

11 Curva cinética de transformación martensítica

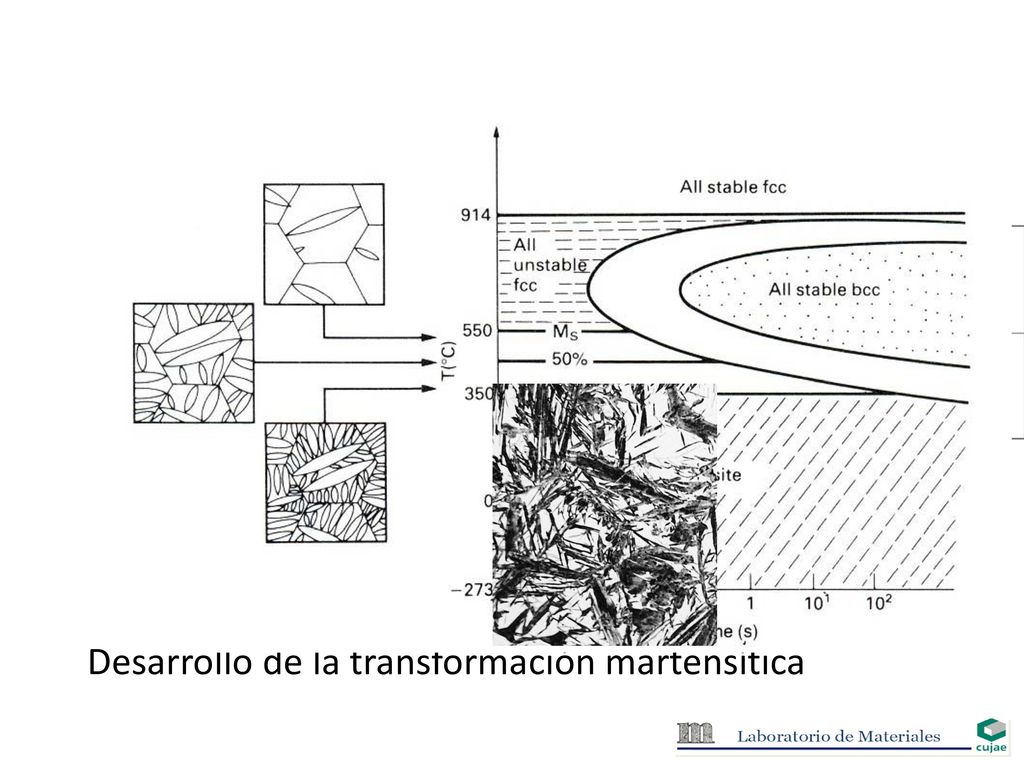

12 Desarrollo de la transformación martensítica

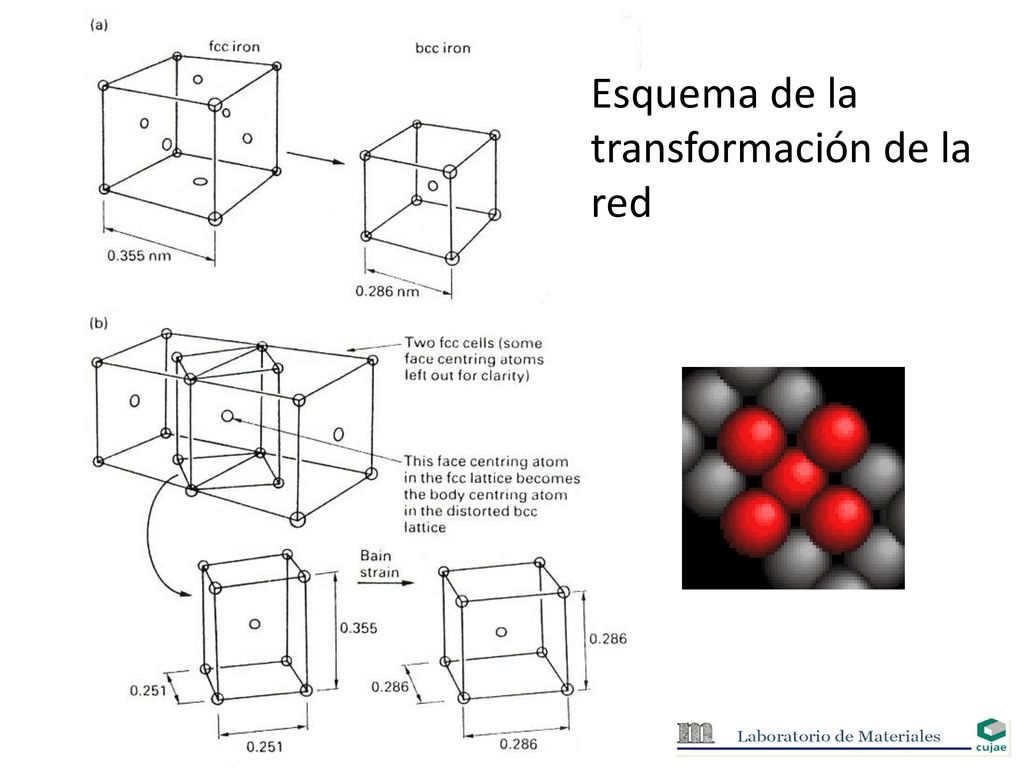

13 Esquema de la transformación de la red

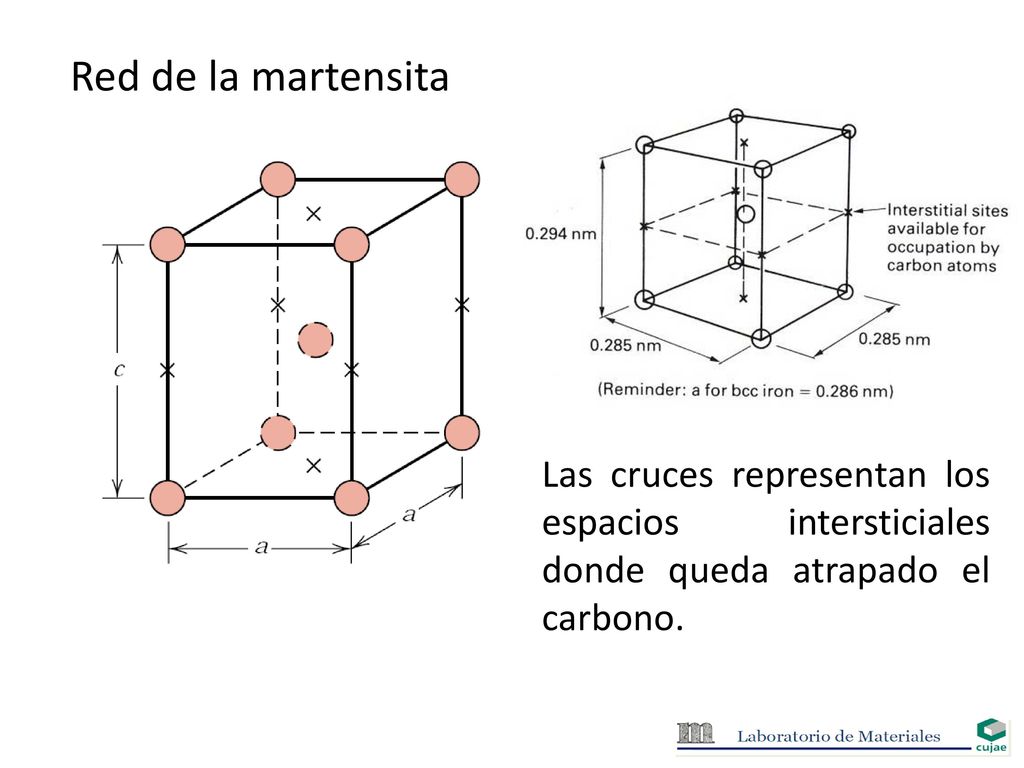

14 Red de la martensita Las cruces representan los espacios intersticiales donde queda atrapado el carbono.

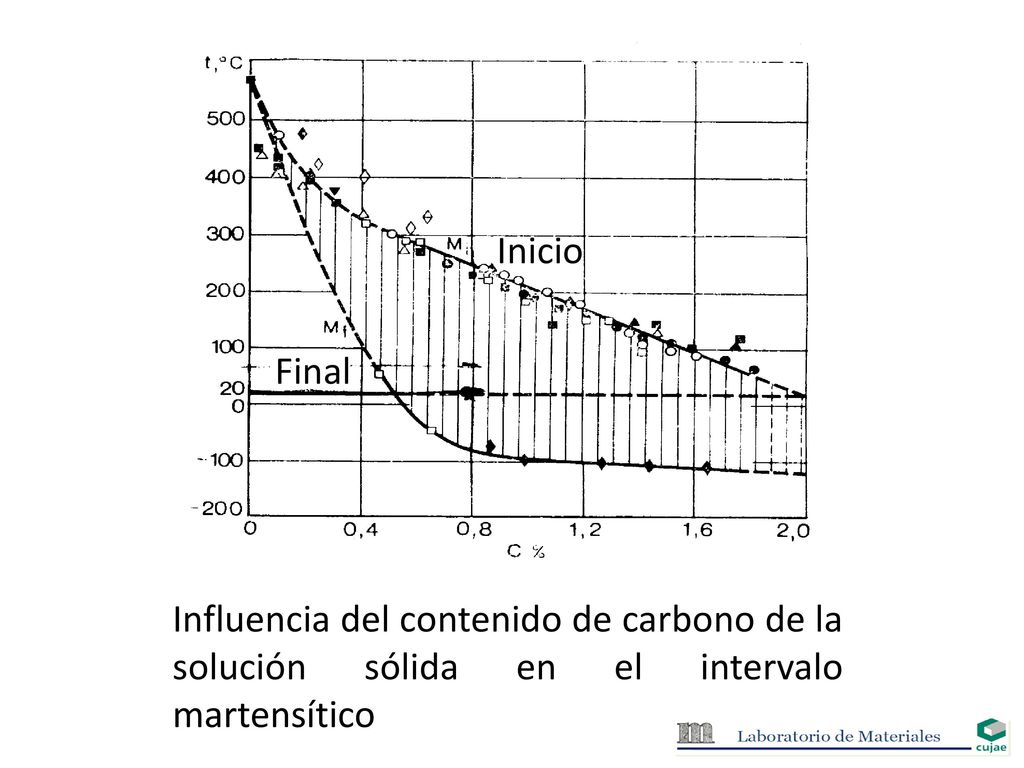

15 Inicio Final Influencia del contenido de carbono de la solución sólida en el intervalo martensítico

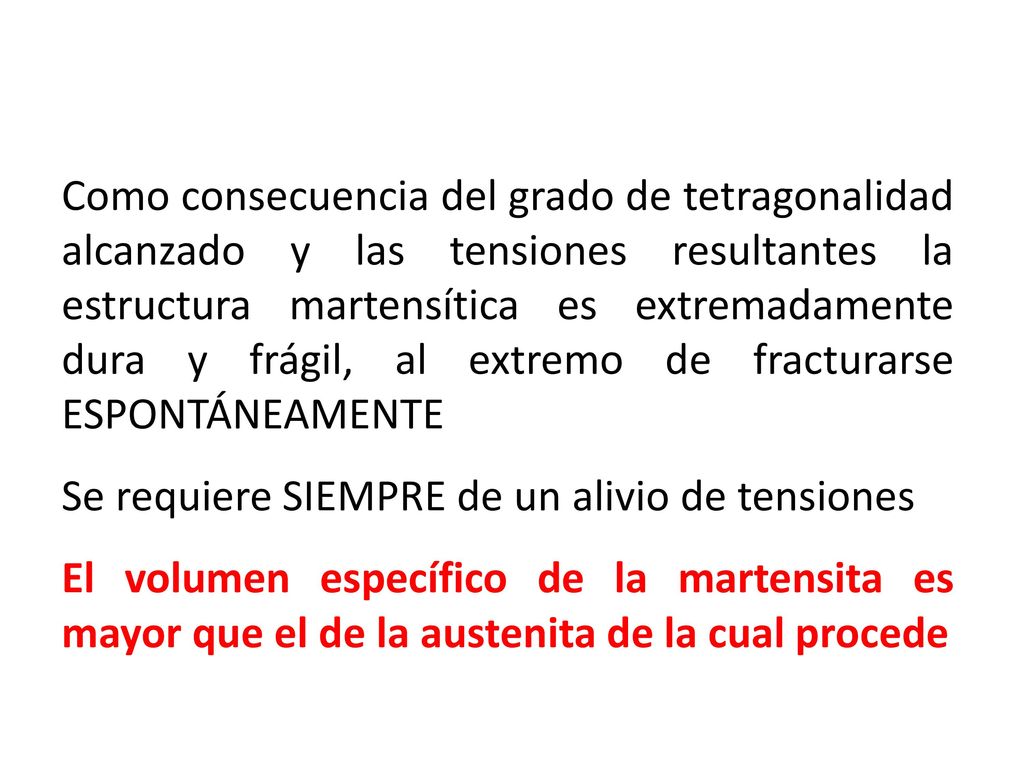

16 Como consecuencia del grado de tetragonalidad alcanzado y las tensiones resultantes la estructura martensítica es extremadamente dura y frágil, al extremo de fracturarse ESPONTÁNEAMENTE Se requiere SIEMPRE de un alivio de tensiones El volumen específico de la martensita es mayor que el de la austenita de la cual procede

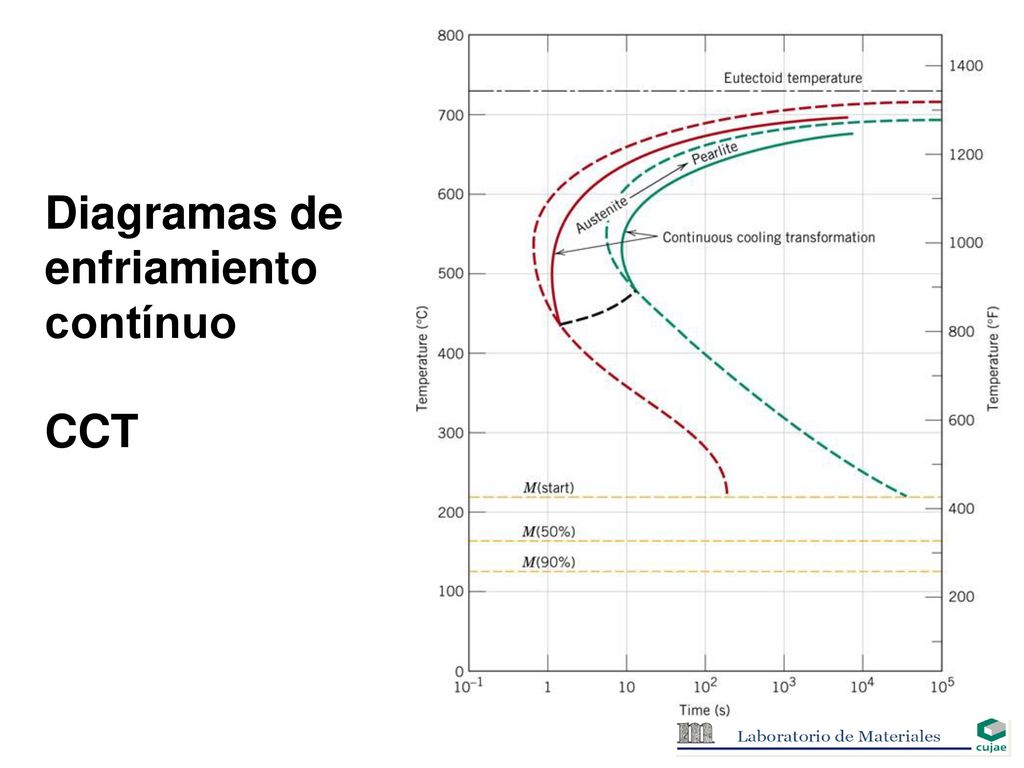

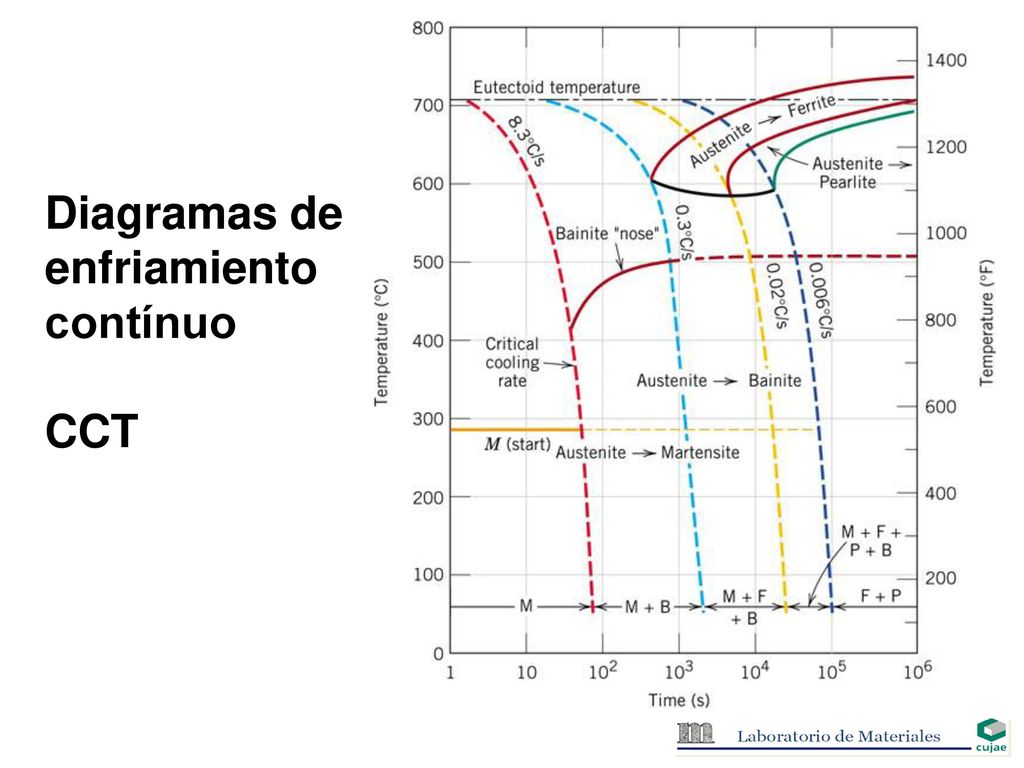

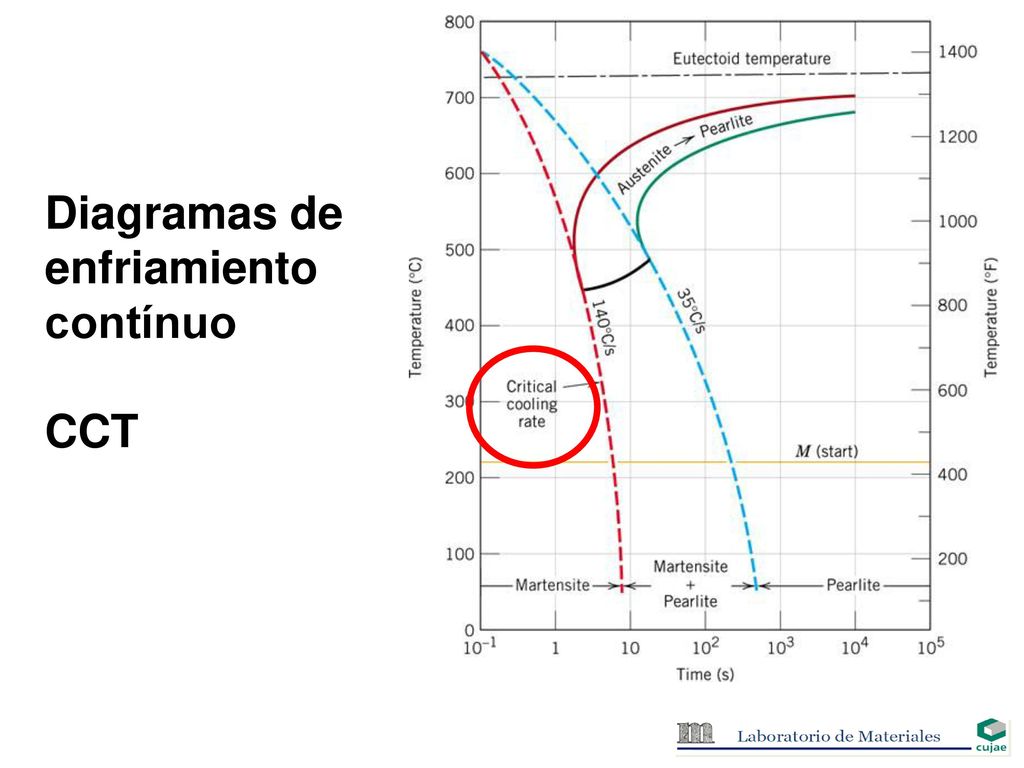

17 Diagramas de enfriamiento contínuo
CCT

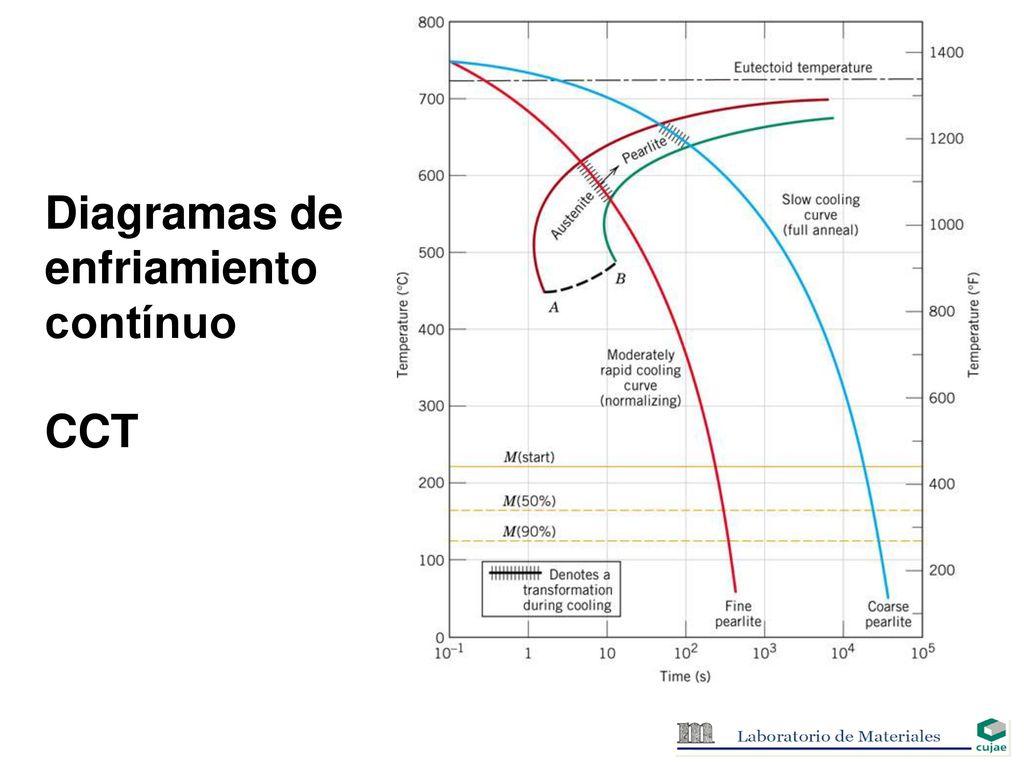

18 Diagramas de enfriamiento contínuo
CCT

19 Diagramas de enfriamiento contínuo
CCT

20 Diagramas de enfriamiento contínuo
CCT

21 Estudio Individual Trabajo con los diagramas TTT y CCT
