2 Detector de maquina SKF MCD Pro IS
Clasificado como intrínsecamente seguro (IS) Detector de la condición de la máquina SKF Pro IS El detector de la condición de la máquina Pro IS SKF ([Machine Condition Detector, MCD] Pro IS) es una herramienta de análisis resistente y portátil que captura y muestra la temperatura, la velocidad y la envolvente de aceleración (vibración) y cuenta con funciones de alarma. El SKF MCD Pro IS cuenta con la certificación IS (intrínsecamente seguro) que lo hace apto para usarse en entornos peligrosos que requieren la clasificación Zona I o Clase I, División I. El MCD Pro IS recopila y muestra datos de velocidad, envolvente de aceleración y temperatura con capacidades generales de alarma.

3 Características Mediciones multiparamétricas
Monitoreo simple de la máquina Capacidades de alarma para una mayor confianza del usuario

4 ¿Cómo funciona? El MCD Pro IS está diseñado para permitir un monitoreo directo de la maquinaria. El sensor del instrumento se fija en un punto de la máquina mediante un perno de conexión rápida MARLIN QuickConnect (MQC) o mediante una base magnética para la recopilación automática de datos de vibraciones y temperatura. Los LED verdes, amarillos y rojos ofrecen un método sencillo para interpretar las indicaciones sobre el estado de la máquina, de forma que el personal de operaciones o de mantenimiento pueda identificar con rapidez si una determinada máquina se debe someter o no a un análisis más exhaustivo.

5 Monitoreo Cuando se realizan mediciones, la señal de entrada del sensor del MCD Pro IS se procesa para generar dos mediciones de las vibraciones por cada PUNTO de medición. La vibración de la velocidad identifica fenómenos que se pueden observar en el intervalo de frecuencias baja a media, e indica problemas estructurales como desalineaciones, desequilibrios, piezas mecánicas sueltas, etc. Los sucesos que tienen lugar en los intervalos de frecuencia alta, como los problemas en rodamientos y engranajes, también pueden ser detectados por el MCD Pro IS con la función de “envolvente de aceleración”, una técnica de procesamiento de señales orientada a mejorar las señales de vibración repetitivas, características de dichos problemas.

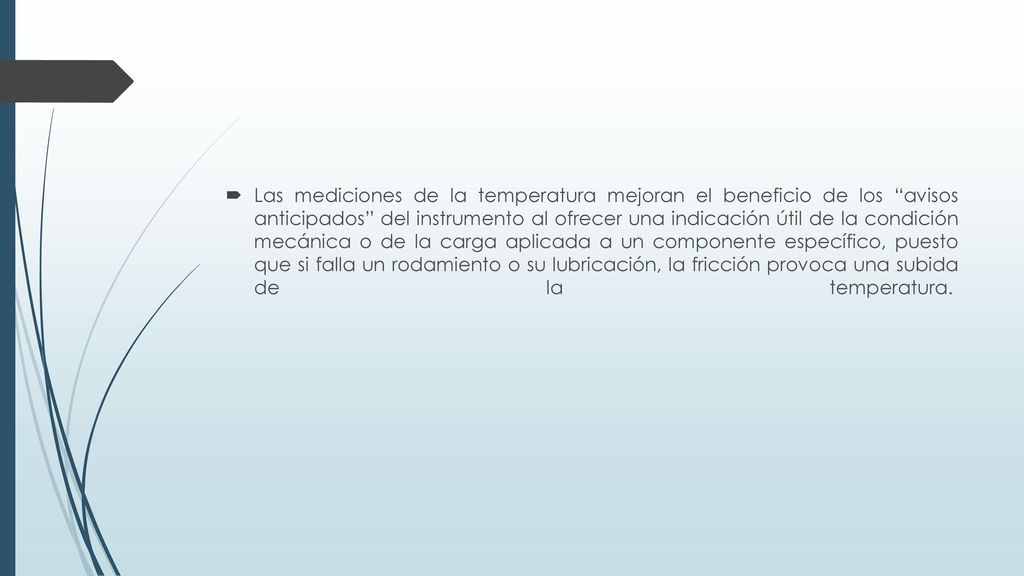

6 Las mediciones de la temperatura mejoran el beneficio de los “avisos anticipados” del instrumento al ofrecer una indicación útil de la condición mecánica o de la carga aplicada a un componente específico, puesto que si falla un rodamiento o su lubricación, la fricción provoca una subida de la temperatura.

7 Modo general de alarma Si se usa como herramienta independiente, el MCD Pro IS se puede programar fácilmente para que disponga de seis configuraciones de alarma, que incluyen los niveles “alerta” y “peligro” para cada una de las tres mediciones. Cuando se realizan las mediciones, los valores medidos actuales se comparan automáticamente con seis configuraciones definidas por el usuario, de modo que el indicador de alarma del MCD Pro IS y los LED reaccionan adecuadamente. Una condición de “alerta” proporciona al usuario un aviso anticipado de problemas inminentes que requieren un análisis exhaustivo e inmediato. Una alarma de “peligro” indica que el problema ha aumentado hasta un punto tal que deben tomarse medidas rápidamente para evitar fallas graves. Si se usa con el SKF Microlog Inspector/SKF MARLIN, los datos se registran para establecer tendencias y cambios porcentuales desde la última medición y los datos iniciales.

8 Especificaciones

9

10

11 Costo/ presupuesto MCD Pro IS $ 3400.00
SKF Microlog Inspector/SKF MARLIN $
