Registros y Contadores

Presentación del tema: "Registros y Contadores"— Transcripción de la presentación:

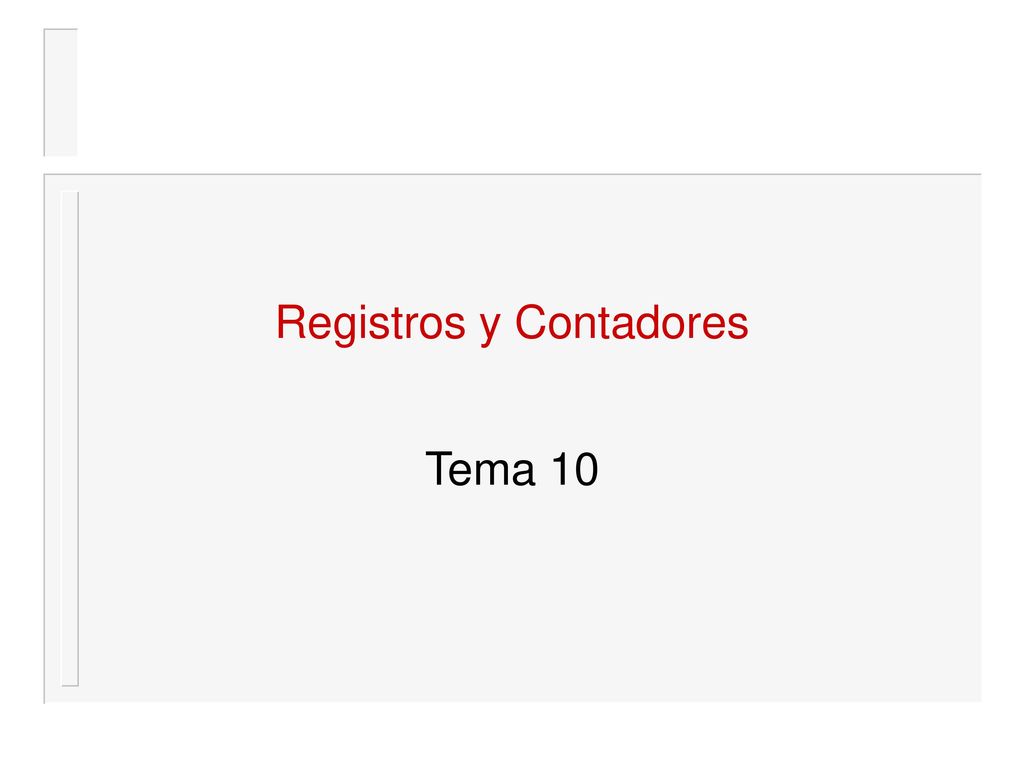

1 Registros y Contadores
Tema 10

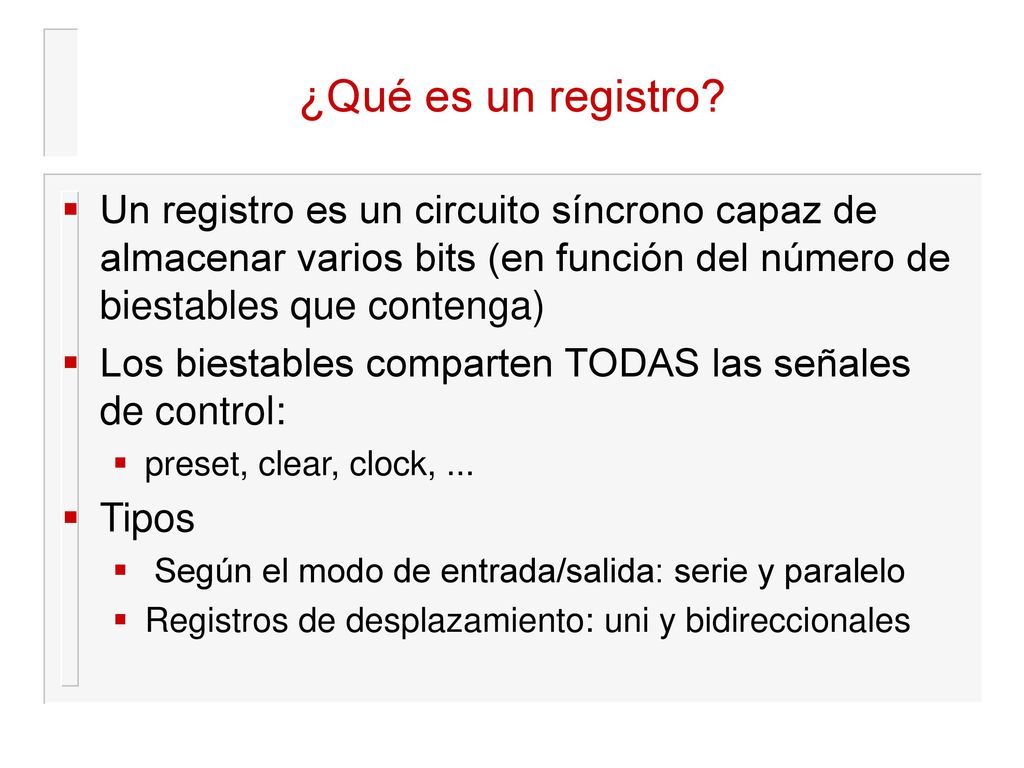

2 ¿Qué es un registro? Un registro es un circuito síncrono capaz de almacenar varios bits (en función del número de biestables que contenga) Los biestables comparten TODAS las señales de control: preset, clear, clock, ... Tipos Según el modo de entrada/salida: serie y paralelo Registros de desplazamiento: uni y bidireccionales

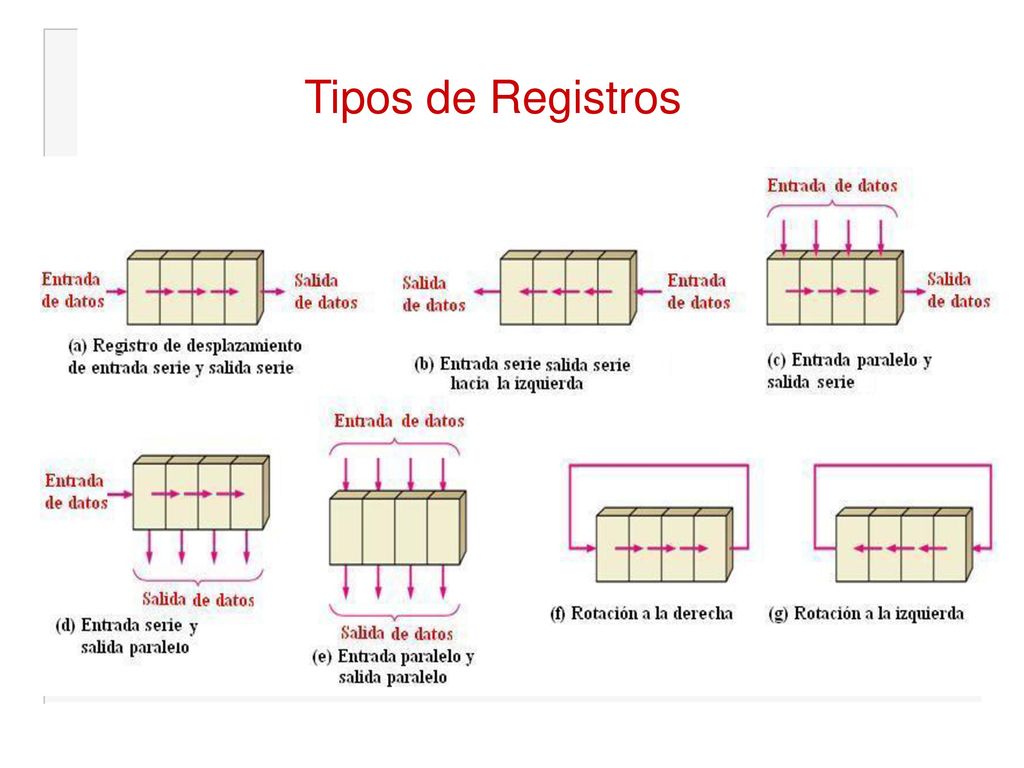

3 Tipos de Registros

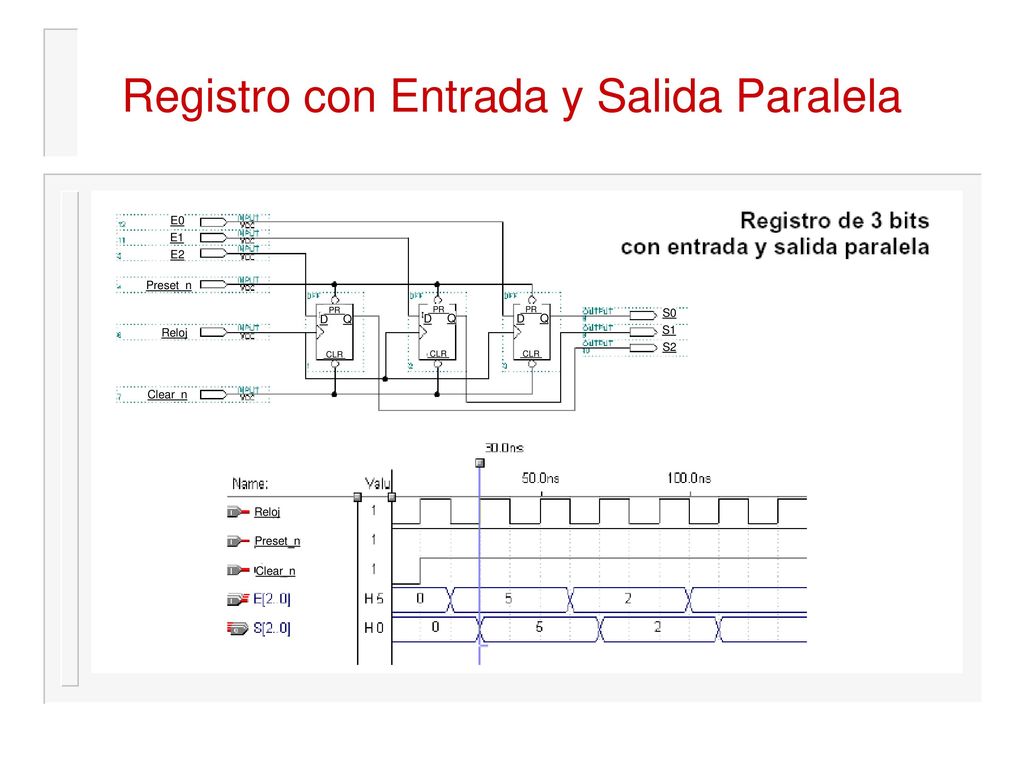

4 Registro con Entrada y Salida Paralela
Preset_n PR PR PR D Q D Q D Q S0 Reloj S1 S2 CLR CLR CLR Clear_n Reloj Preset_n Clear_n

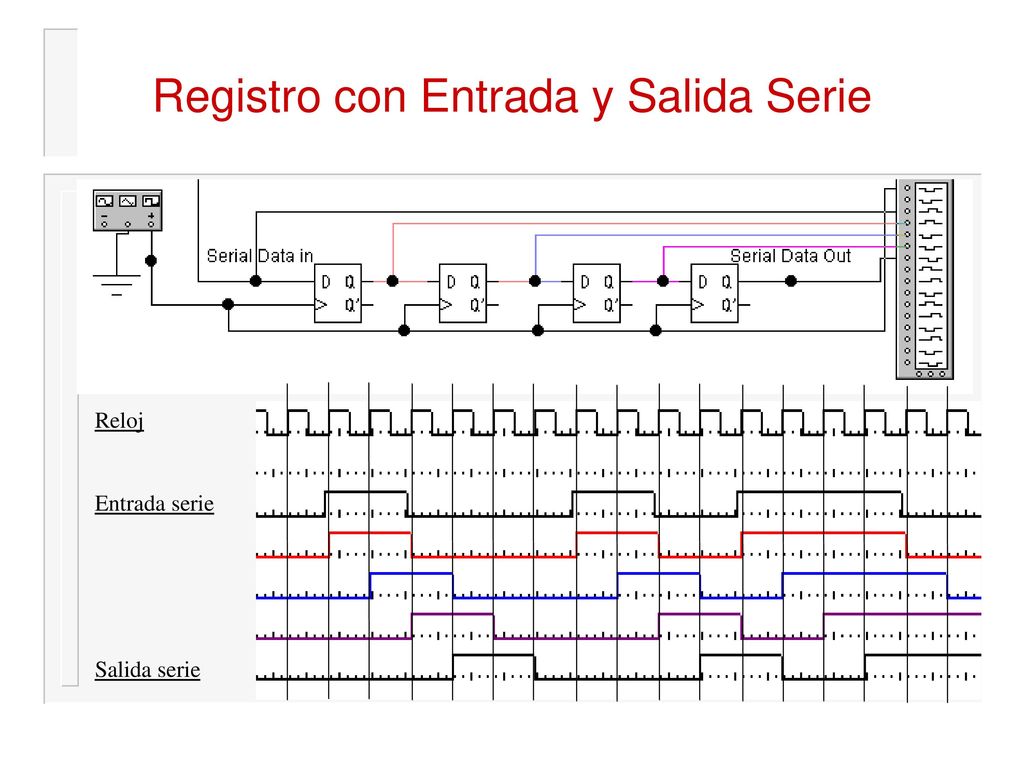

5 Registro con Entrada y Salida Serie
Reloj Entrada serie Salida serie

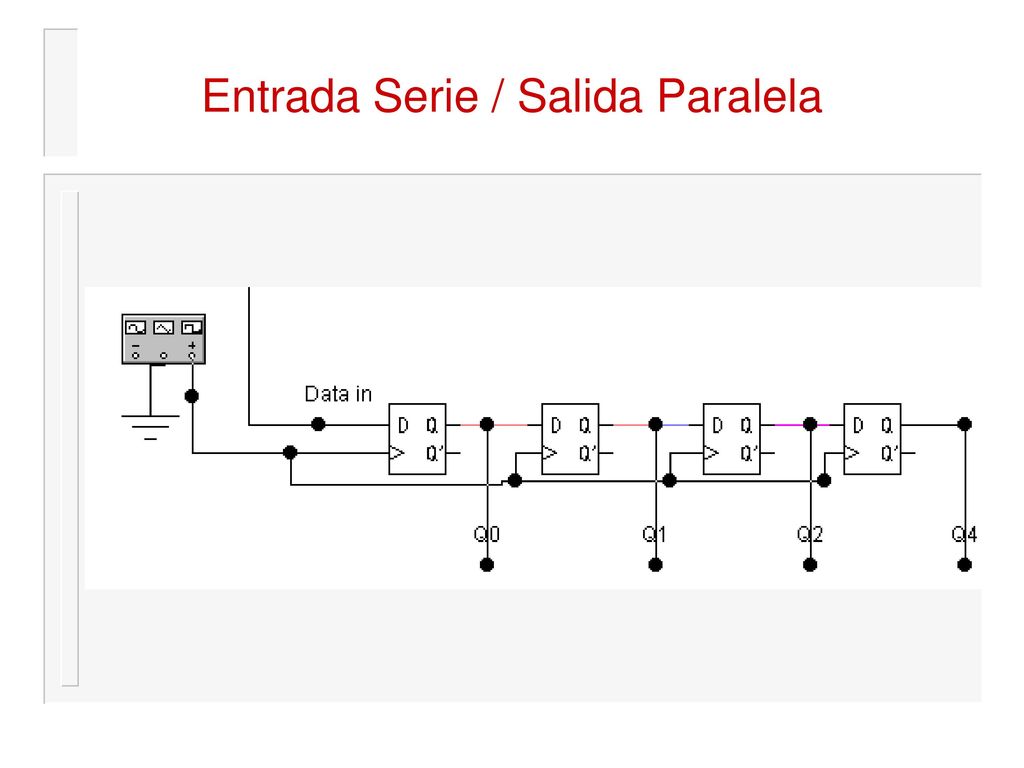

6 Entrada Serie / Salida Paralela

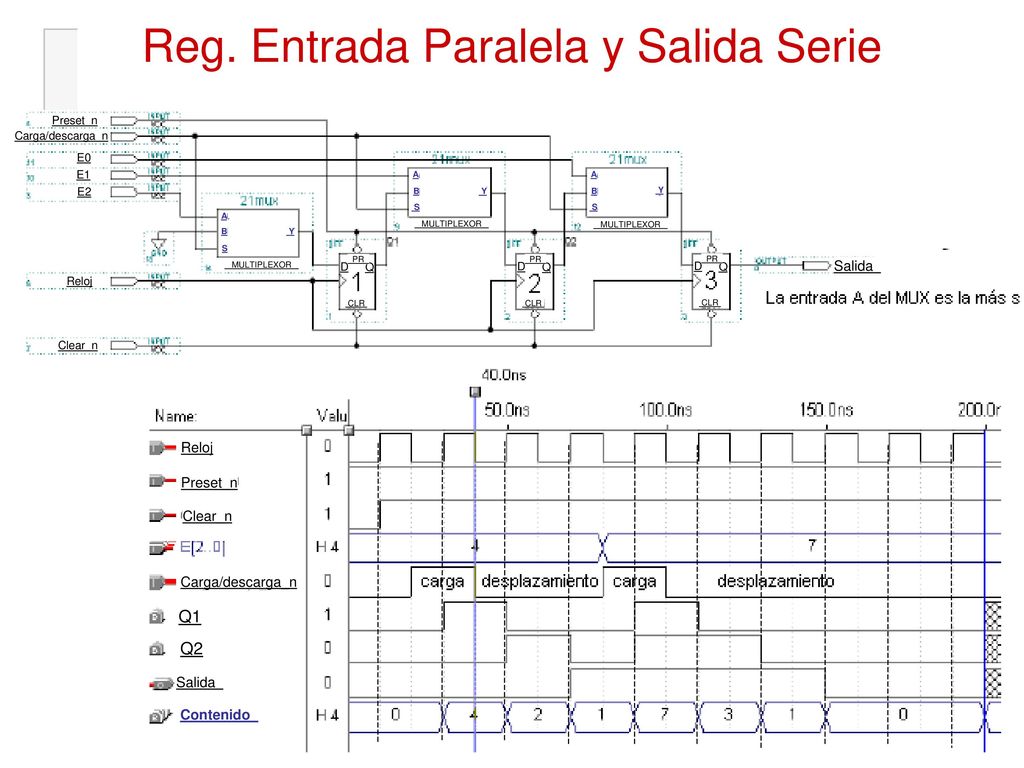

7 Reg. Entrada Paralela y Salida Serie
Preset_n Carga/descarga_n E0 E1 A A E2 B Y B Y S S A MULTIPLEXOR MULTIPLEXOR B Y S MULTIPLEXOR D PR Q D PR D PR Q Q Salida Reloj CLR CLR CLR Clear_n Reloj Preset_n Clear_n Carga/descarga_n Q1 Q2 Salida Contenido

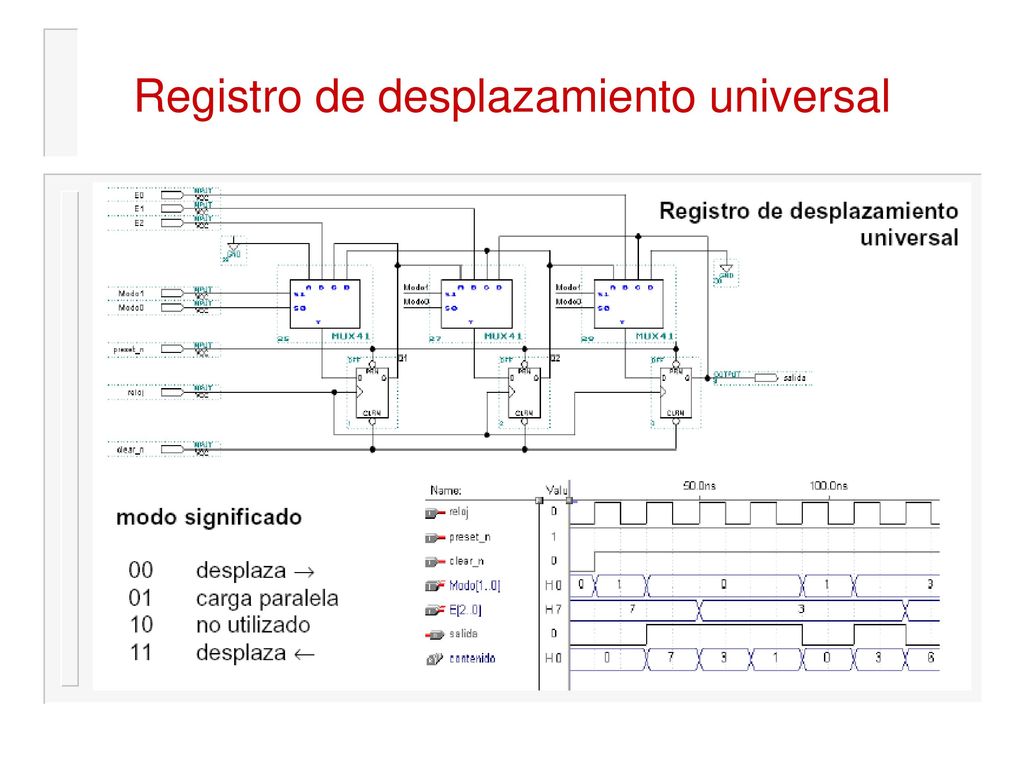

8 Registro de desplazamiento universal

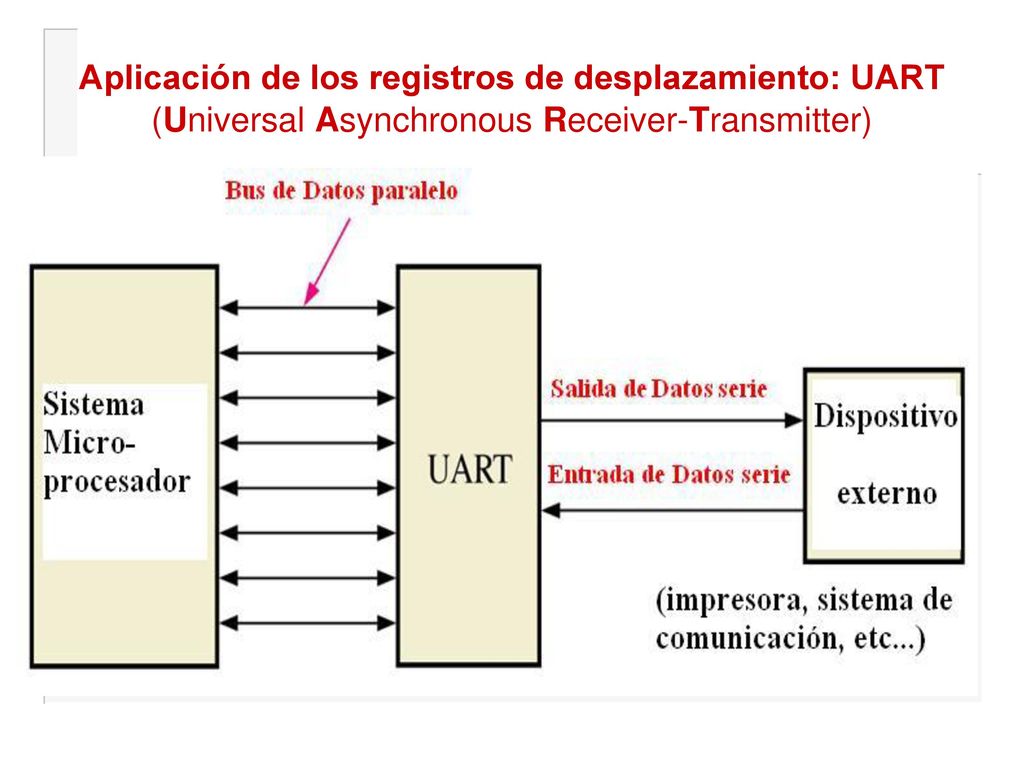

9 Aplicación de los registros de desplazamiento: UART (Universal Asynchronous Receiver-Transmitter)

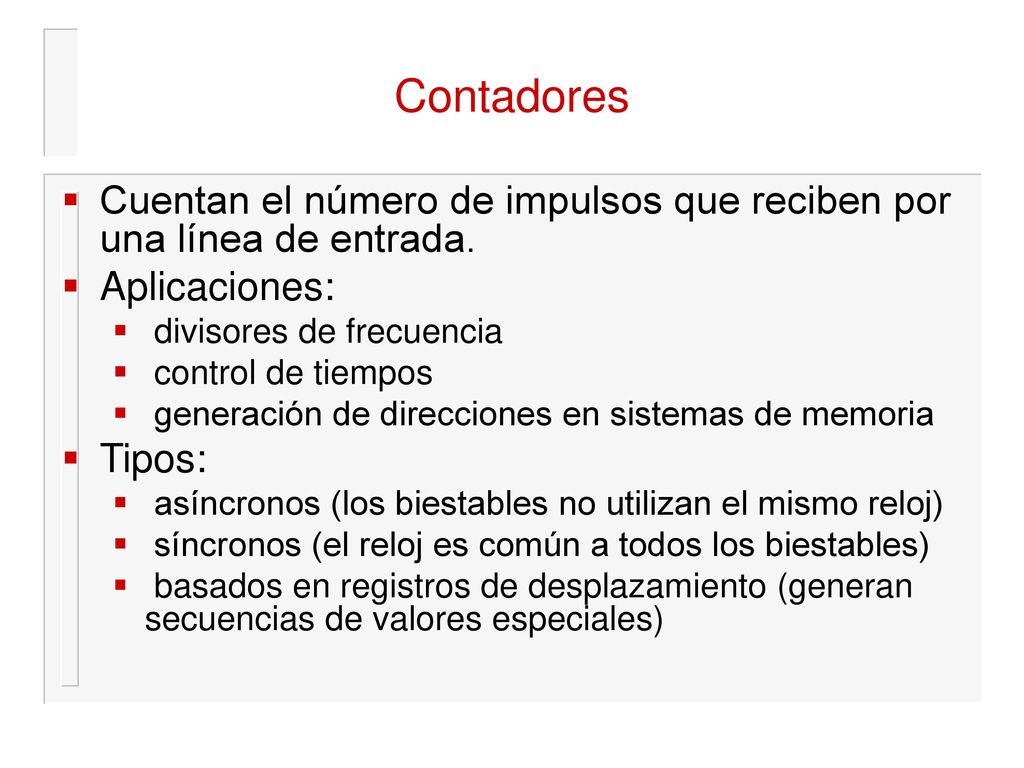

10 Contadores Cuentan el número de impulsos que reciben por una línea de entrada. Aplicaciones: divisores de frecuencia control de tiempos generación de direcciones en sistemas de memoria Tipos: asíncronos (los biestables no utilizan el mismo reloj) síncronos (el reloj es común a todos los biestables) basados en registros de desplazamiento (generan secuencias de valores especiales)

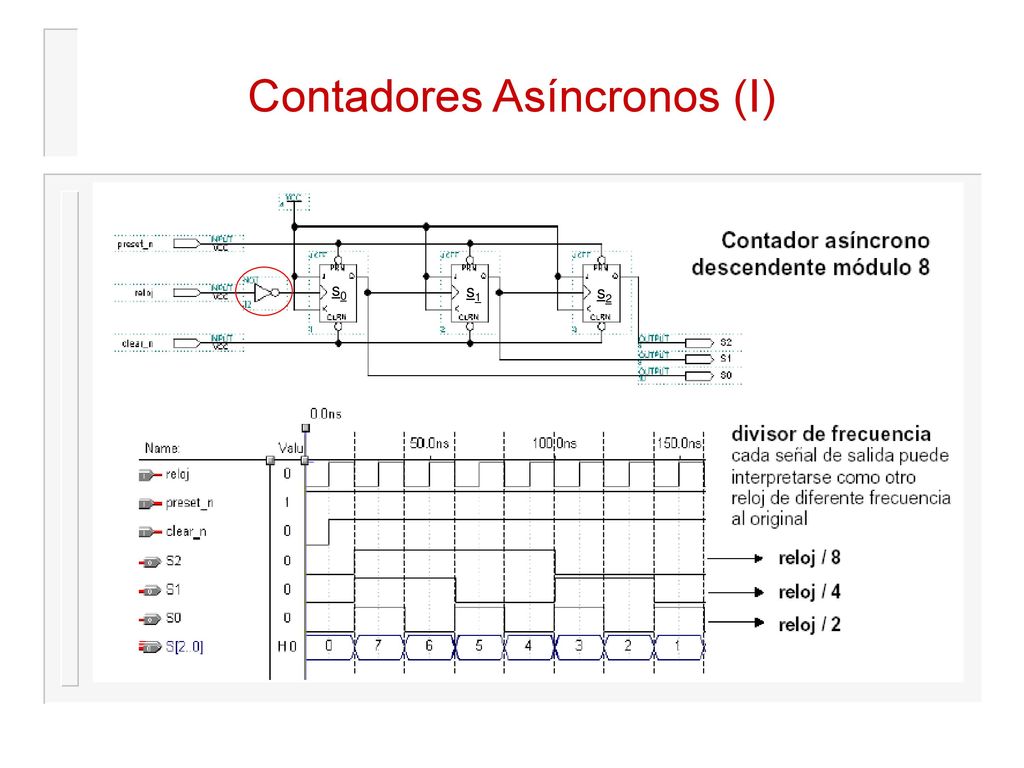

11 Contadores Asíncronos (I)

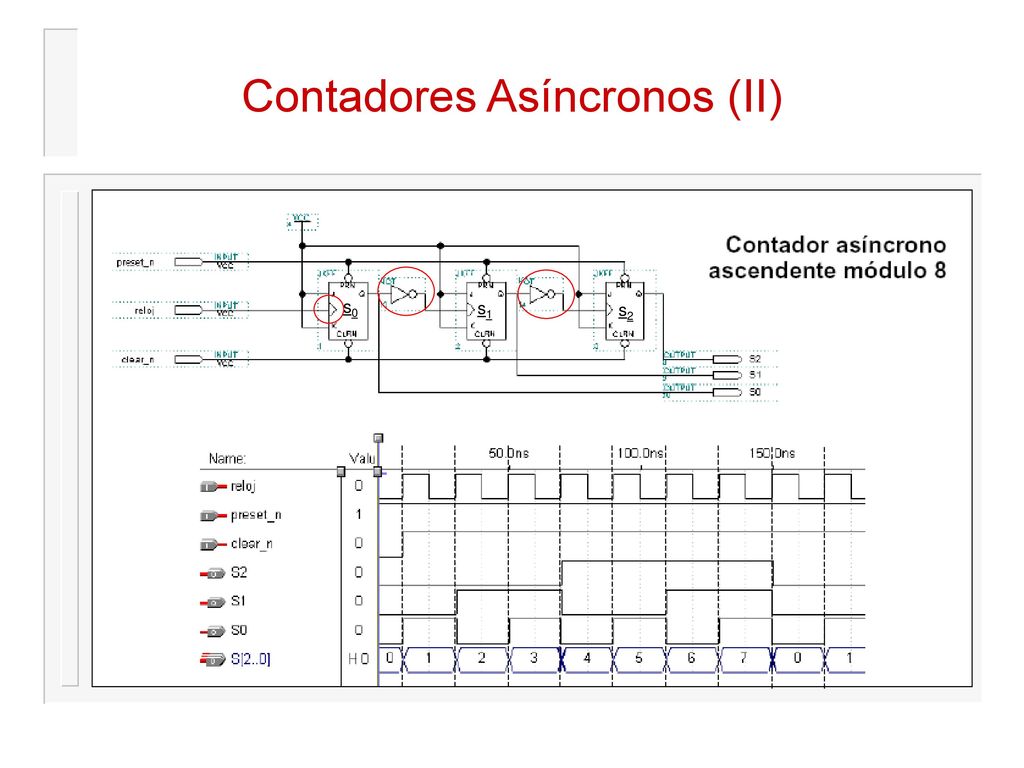

12 Contadores Asíncronos (II)

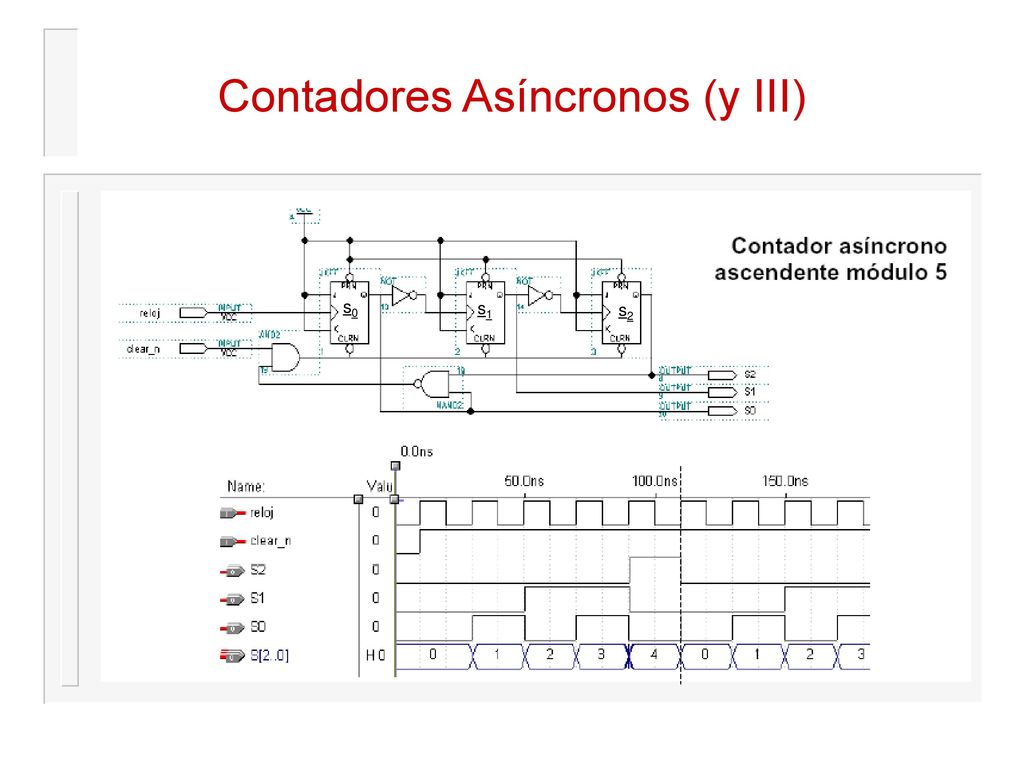

13 Contadores Asíncronos (y III)

14 Diseño Contadores Síncronos (I)

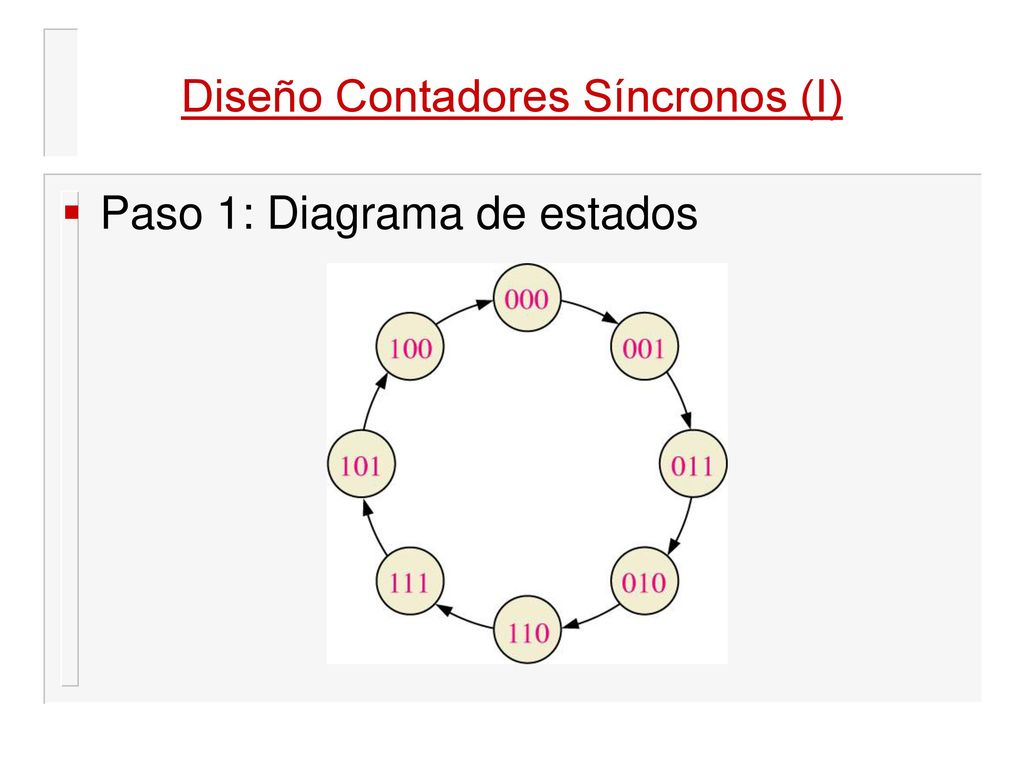

Paso 1: Diagrama de estados

15 Diseño de Contadores Síncronos (II)

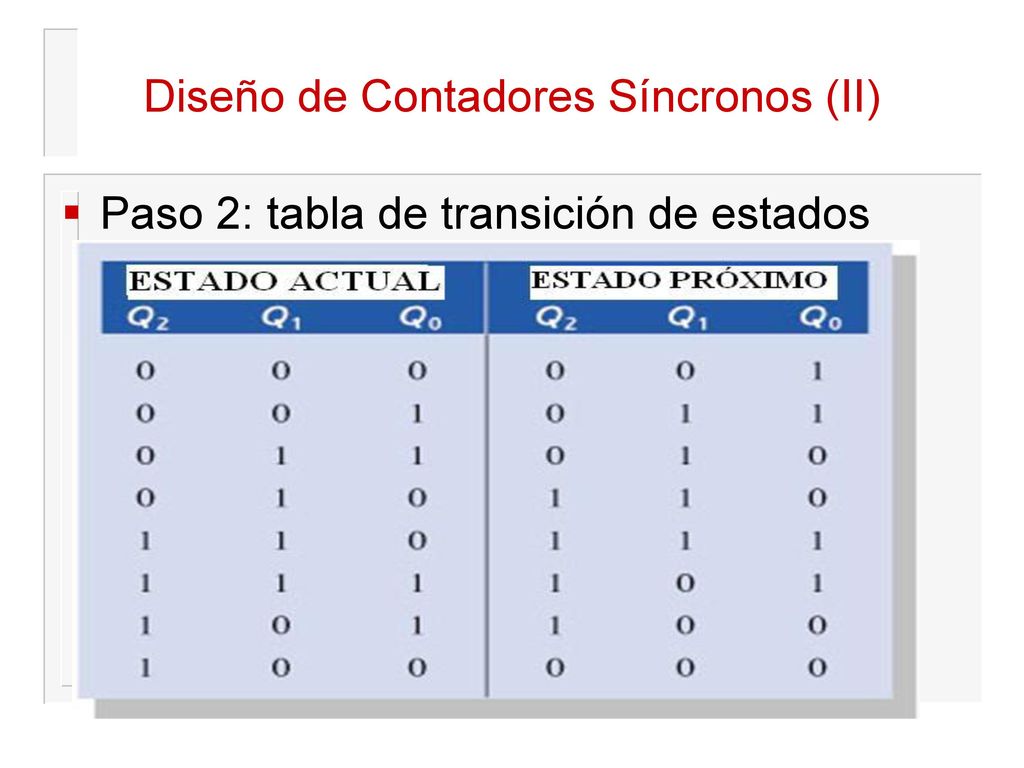

Paso 2: tabla de transición de estados

16 Diseño de Contadores Síncronos (III)

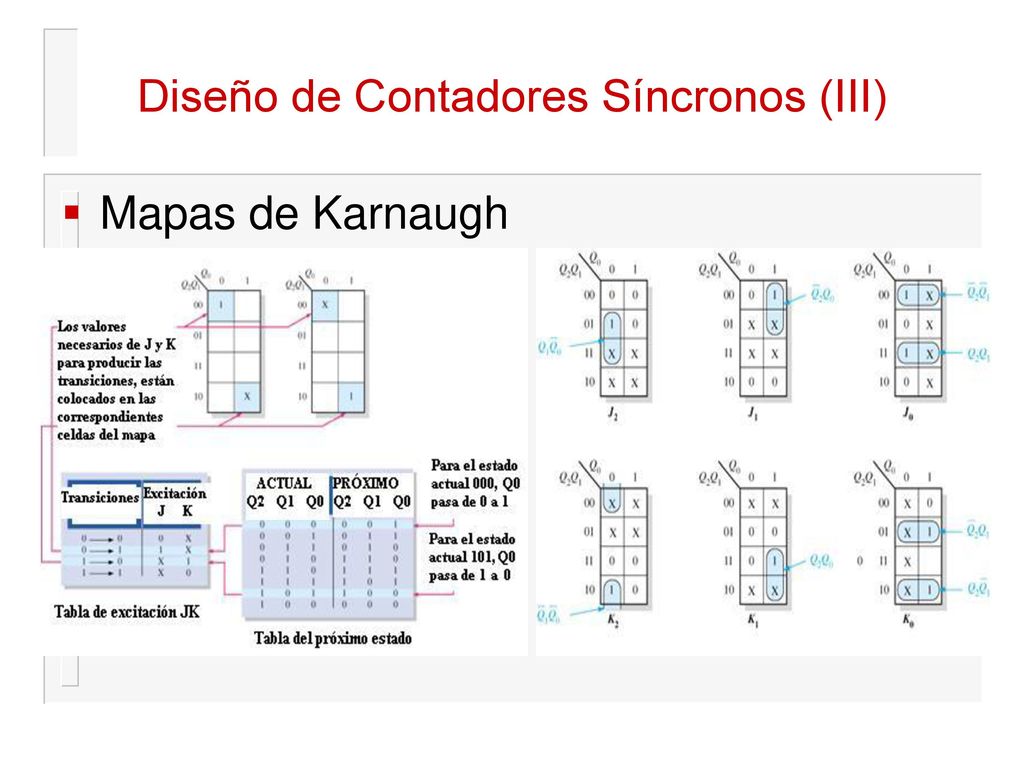

Mapas de Karnaugh

17 Diseño de Contadores Síncronos (y IV)

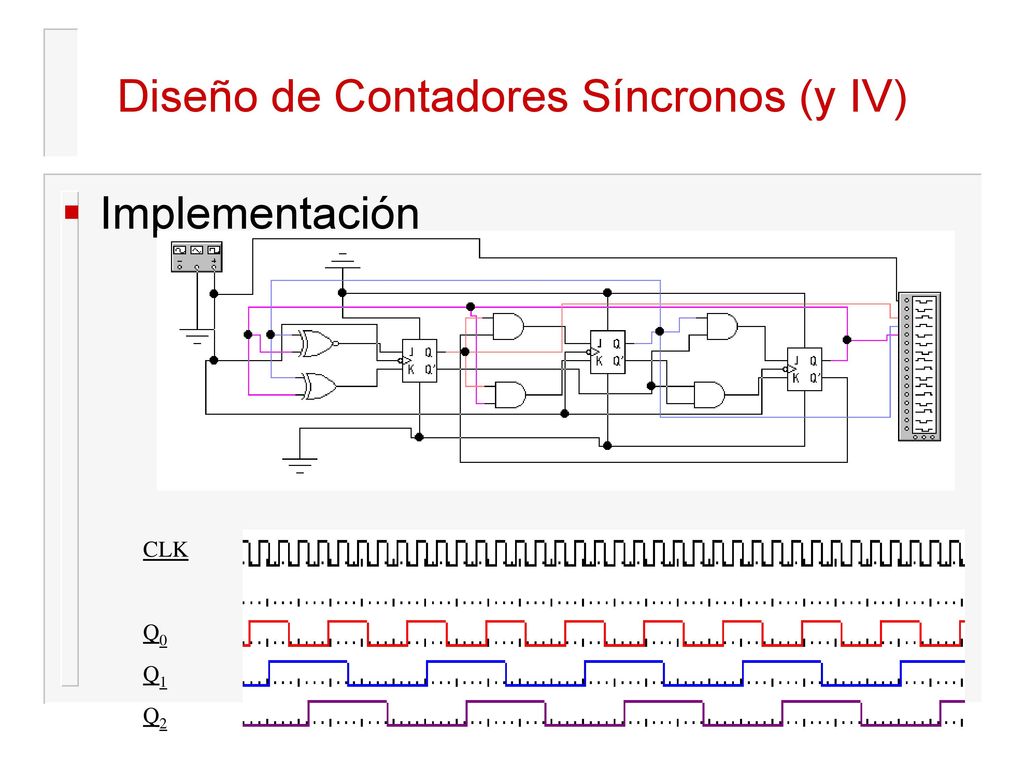

Implementación CLK Q0 Q1 Q2

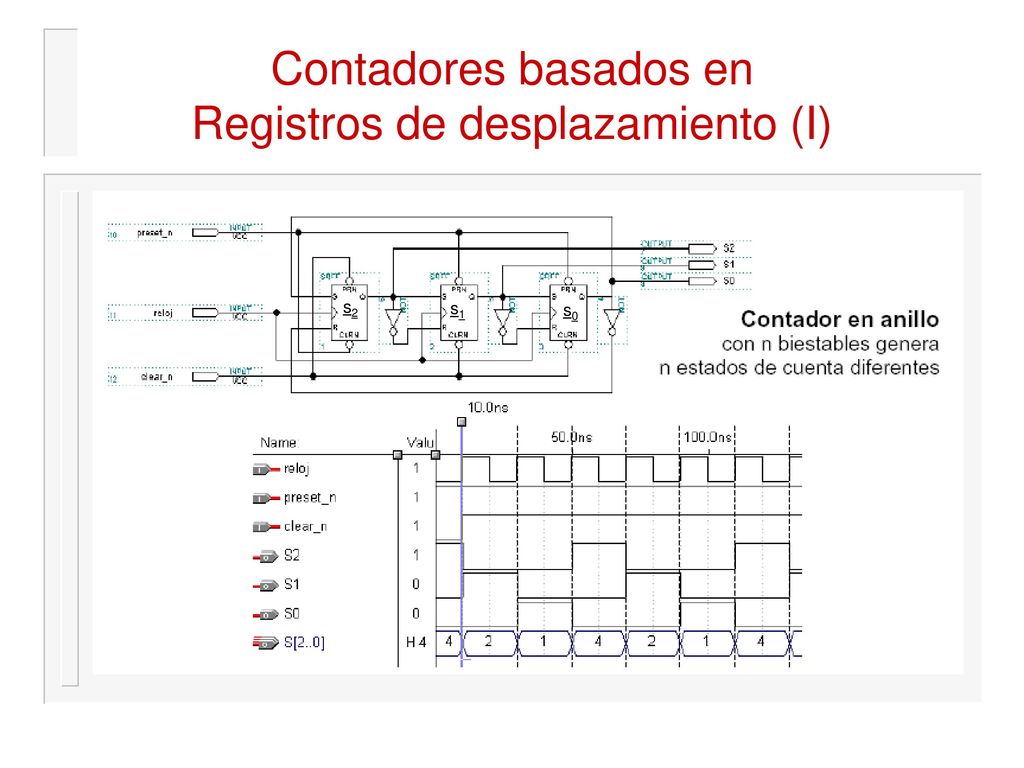

18 Contadores basados en Registros de desplazamiento (I)

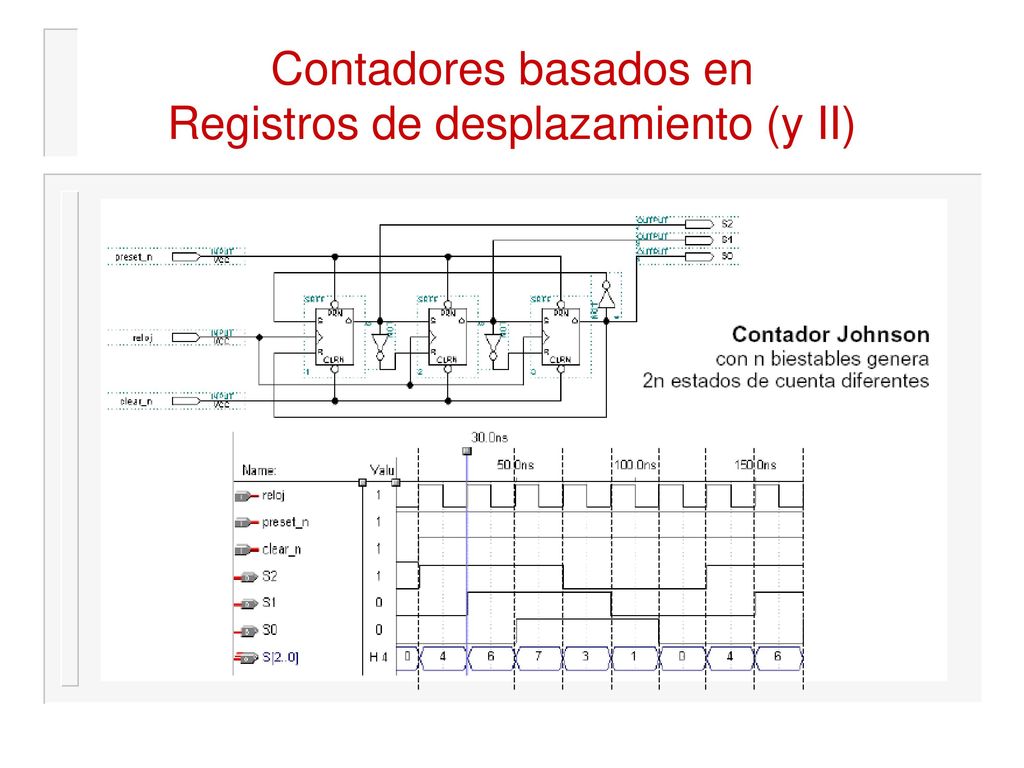

19 Contadores basados en Registros de desplazamiento (y II)
