1
Direccionamiento de E/S
Application Unit
2
Direccionamiento de E/S
Bits de E/S, trabajo y de retención Application Unit
3
Direccionamiento de E/S
Bits de E/S, trabajo y de retención Nota. 1. N.O. : Normalmente abierto. N.C. : Normalmente cerrado 2. Las siguientes funciones se pueden seleccionar para los bits de salida. Ver página siguiente Application Unit
4
Direccionamiento de E/S
Temporizadores y Contadores Application Unit
5
Direccionamiento de E/S
Temporizadores y Contadores Nota. Los Temporizadores pueden tener las siguientes funciones Application Unit
6
Direccionamiento de E/S
Bits de Display Ejemplo de direccionamiento de E/S en el ZEN Las direcciones de bit de entrada I0 a I5, y las de salida Q0 a Q3 siempre se direccionan a la unidad de CPU. Application Unit
7

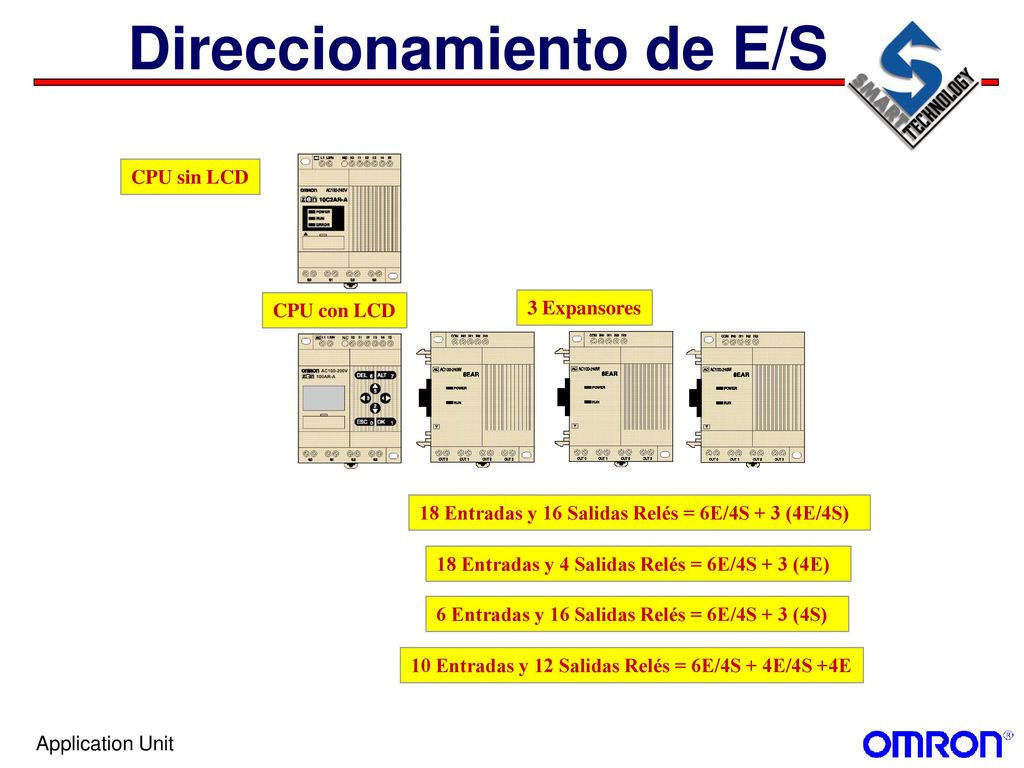

Direccionamiento de E/S
CPU sin LCD CPU con LCD 3 Expansores 18 Entradas y 16 Salidas Relés = 6E/4S + 3 (4E/4S) 18 Entradas y 4 Salidas Relés = 6E/4S + 3 (4E) 6 Entradas y 16 Salidas Relés = 6E/4S + 3 (4S) 10 Entradas y 12 Salidas Relés = 6E/4S + 4E/4S +4E Application Unit
