DISEÑO ASISTIDO POR COMPUTADORA

Presentación del tema: "DISEÑO ASISTIDO POR COMPUTADORA"— Transcripción de la presentación:

1 DISEÑO ASISTIDO POR COMPUTADORA
Google SketchUp PRACTICA 5 Tomada de:

2 Práctica 5: Construimos una silla

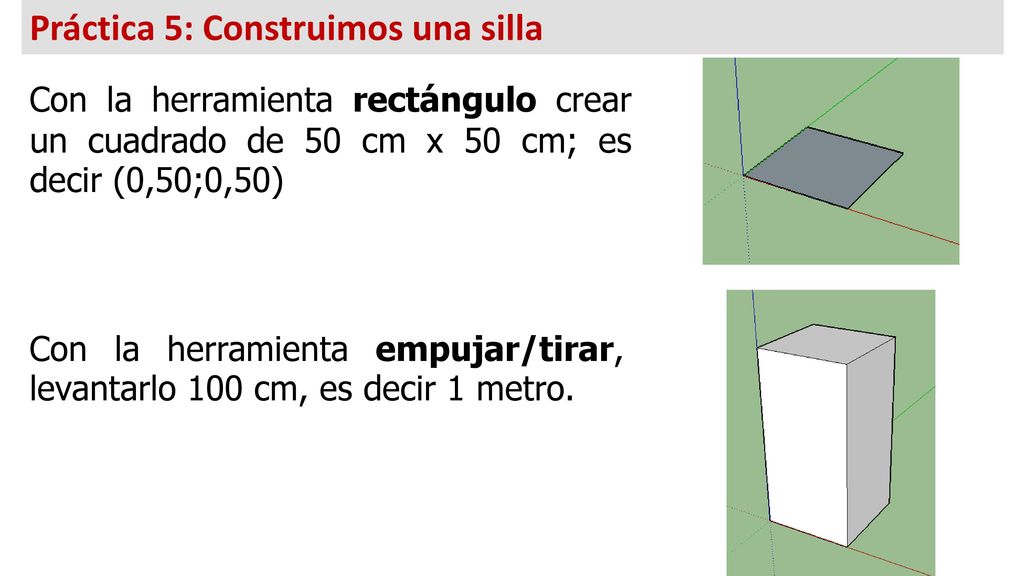

Con la herramienta rectángulo crear un cuadrado de 50 cm x 50 cm; es decir (0,50;0,50) Con la herramienta empujar/tirar, levantarlo 100 cm, es decir 1 metro.

3 Práctica 5: Construimos una silla

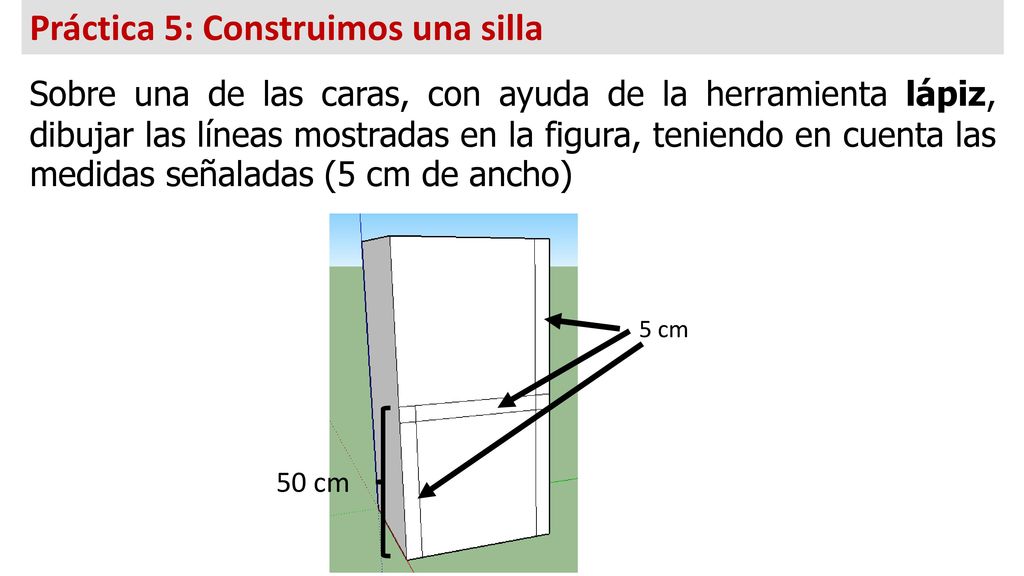

Sobre una de las caras, con ayuda de la herramienta lápiz, dibujar las líneas mostradas en la figura, teniendo en cuenta las medidas señaladas (5 cm de ancho) 5 cm 50 cm

4 1 2 Práctica 5: Construimos una silla
Con la herramienta borrador, elimine las líneas de intersección. La figura debe quedar como se muestra abajo. 1 2

5 1 2 2 Práctica 5: Construimos una silla

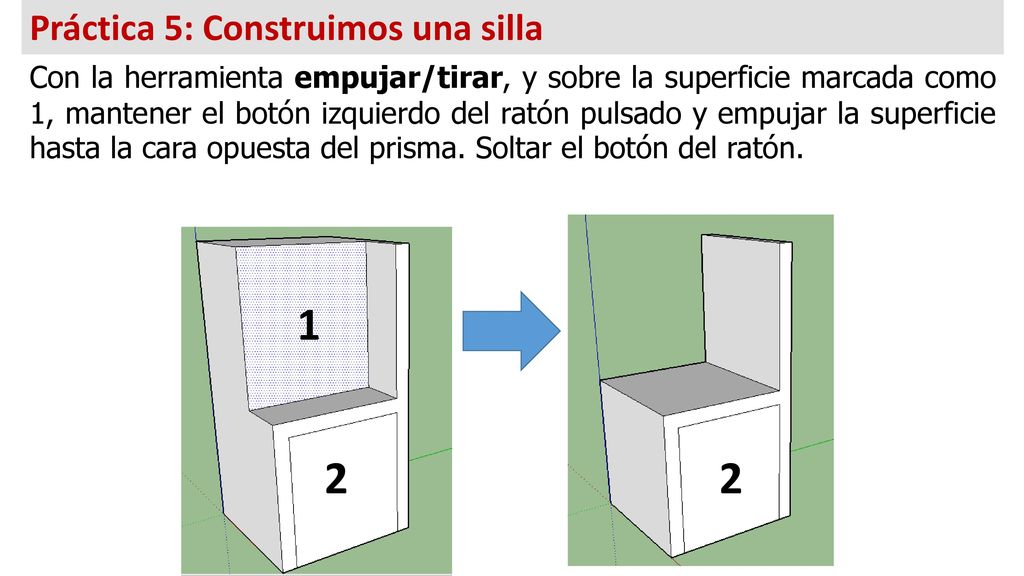

Con la herramienta empujar/tirar, y sobre la superficie marcada como 1, mantener el botón izquierdo del ratón pulsado y empujar la superficie hasta la cara opuesta del prisma. Soltar el botón del ratón. 1 2 2

6 2 Práctica 5: Construimos una silla

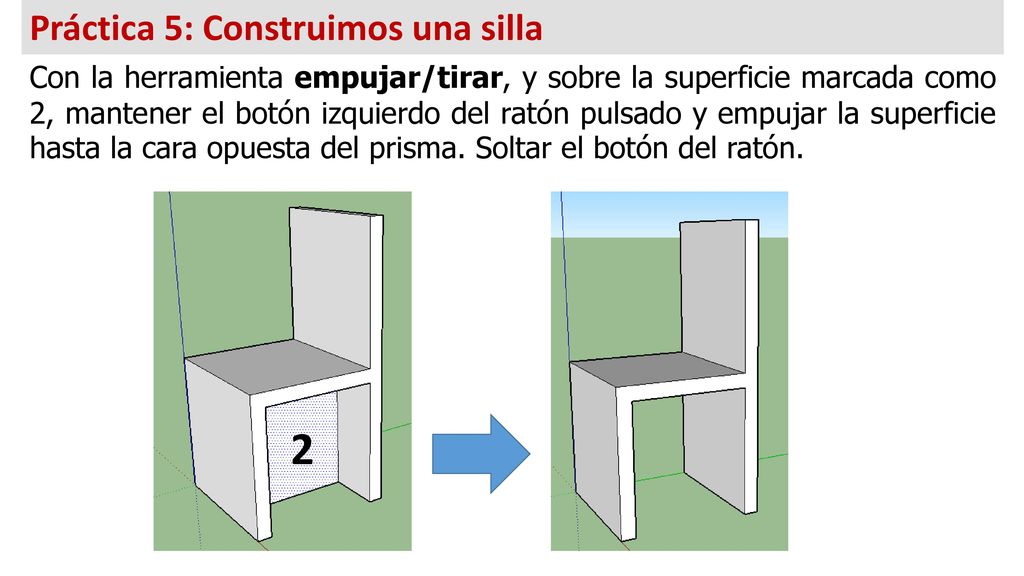

Con la herramienta empujar/tirar, y sobre la superficie marcada como 2, mantener el botón izquierdo del ratón pulsado y empujar la superficie hasta la cara opuesta del prisma. Soltar el botón del ratón. 2

7 Práctica 5: Construimos una silla

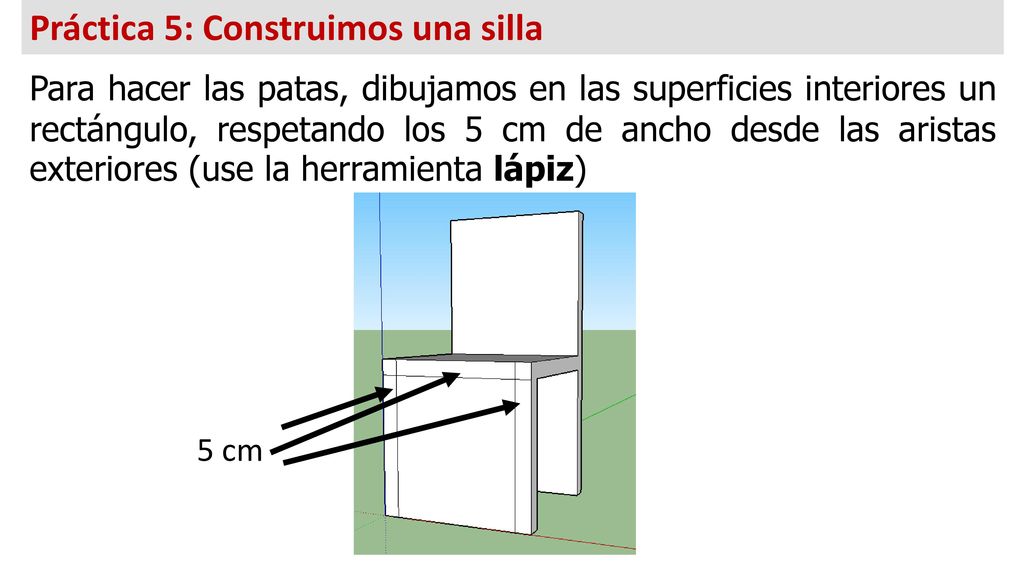

Para hacer las patas, dibujamos en las superficies interiores un rectángulo, respetando los 5 cm de ancho desde las aristas exteriores (use la herramienta lápiz) 5 cm

8 Práctica 5: Construimos una silla

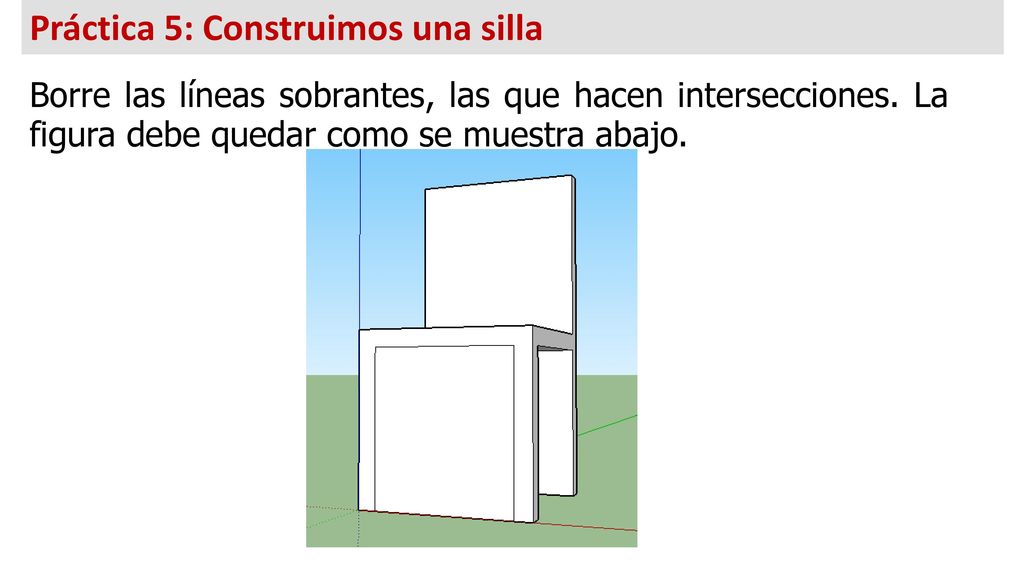

Borre las líneas sobrantes, las que hacen intersecciones. La figura debe quedar como se muestra abajo.

9 Práctica 5: Construimos una silla

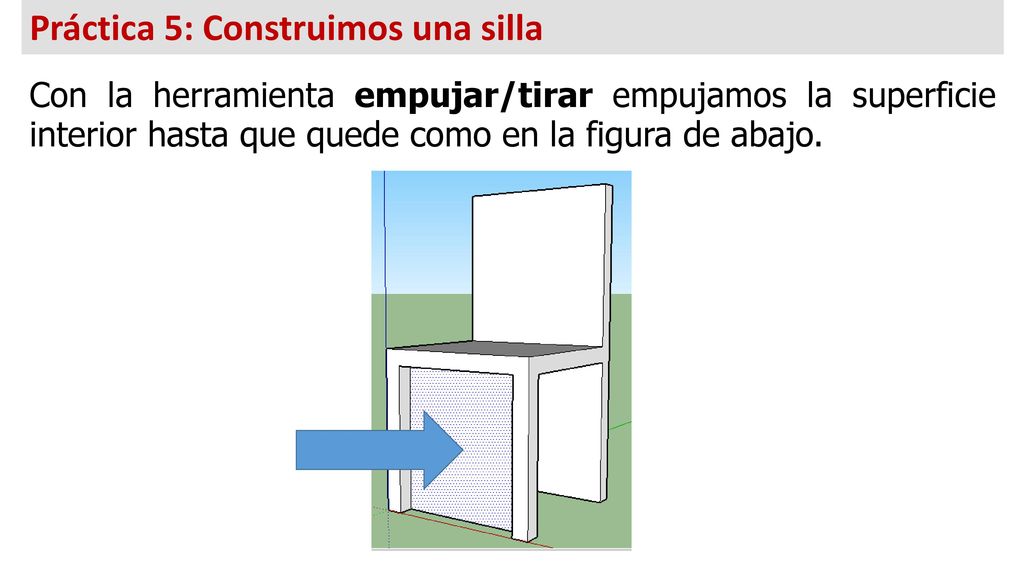

Con la herramienta empujar/tirar empujamos la superficie interior hasta que quede como en la figura de abajo.

10 Práctica 5: Construimos una silla
Con la herramienta Borrador eliminamos la línea de debajo de la superficie interior. Lleve el borrado hasta la línea y haga clic. Toque con el borrador

11 Práctica 5: Construimos una silla

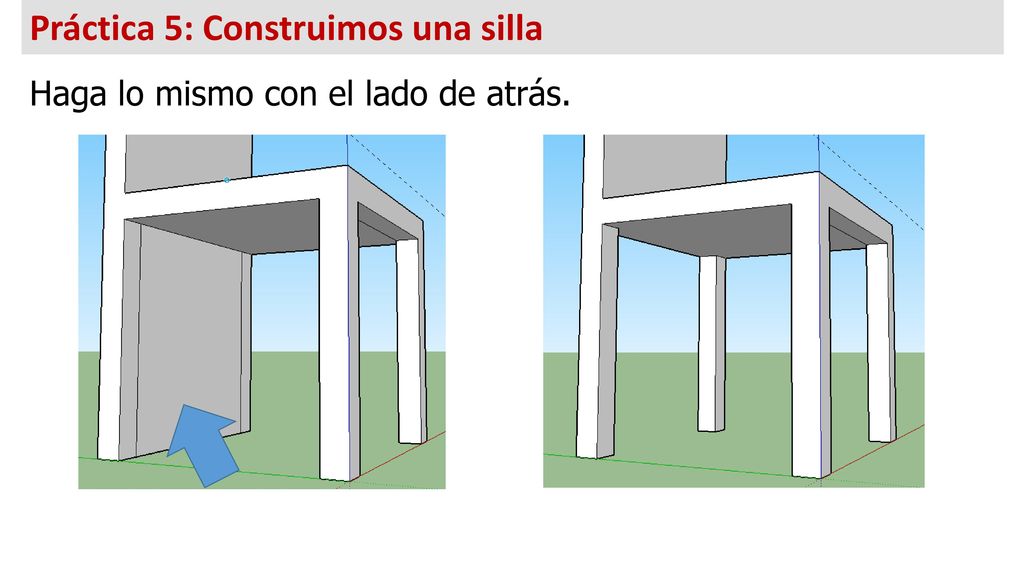

Haga lo mismo con el lado de atrás.

12 Práctica 5: Construimos una silla

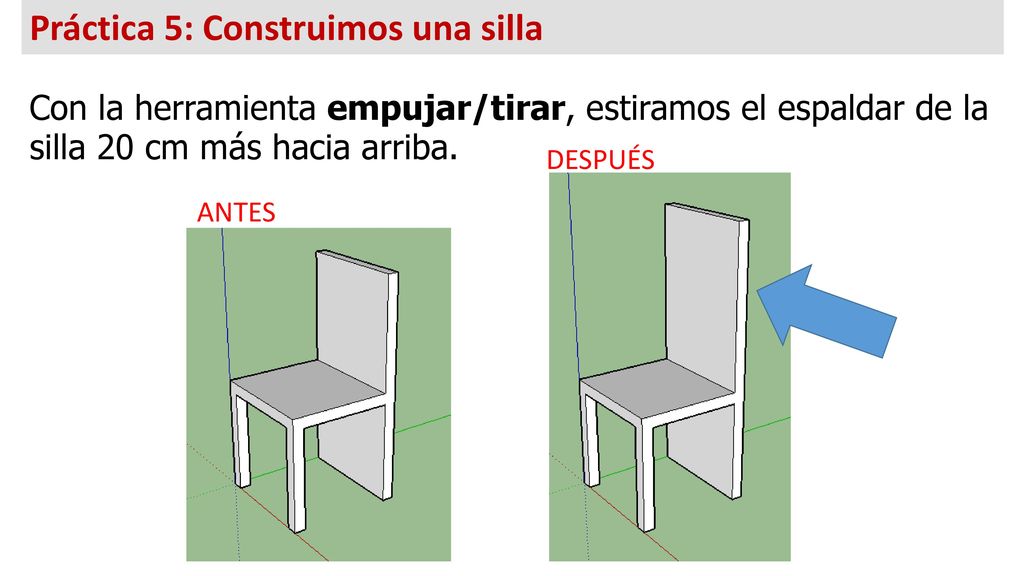

Con la herramienta empujar/tirar, estiramos el espaldar de la silla 20 cm más hacia arriba. DESPUÉS ANTES

13 Práctica 5: Construimos una silla
Con la herramienta Metro, medimos 20 cm desde la esquina superior del espaldar de la silla hacia abajo (hacer clic al llegar a los 20 cm). Después, desde ese punto negro mover el Metro hasta el lado opuesto de la arista y hacer clic al llegar a la línea opuesta. (el color rojo indica que la línea está quedando bien) 20 cm Así debe quedar

14 Práctica 5: Construimos una silla

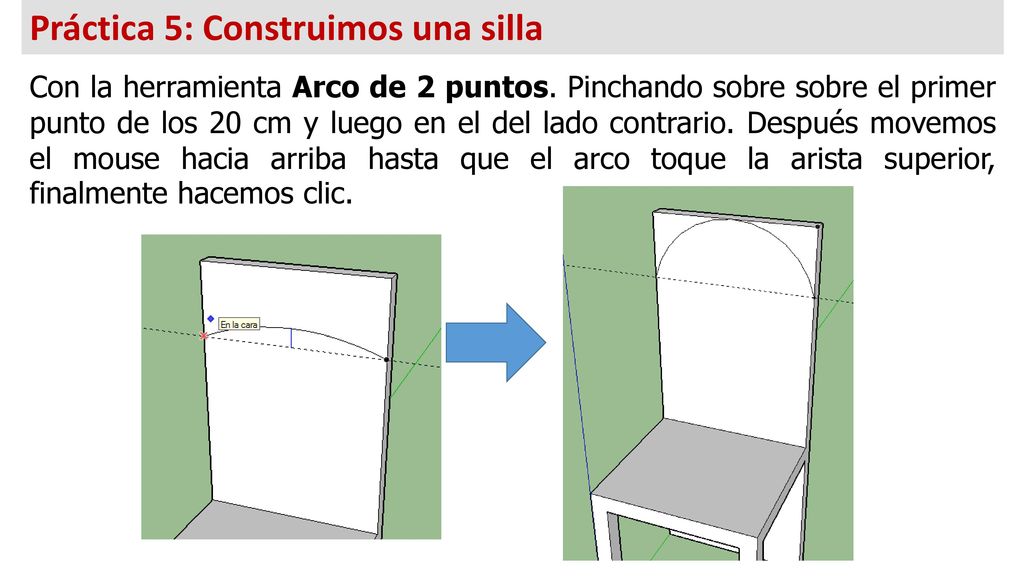

Con la herramienta Arco de 2 puntos. Pinchando sobre sobre el primer punto de los 20 cm y luego en el del lado contrario. Después movemos el mouse hacia arriba hasta que el arco toque la arista superior, finalmente hacemos clic.

15 Práctica 5: Construimos una silla

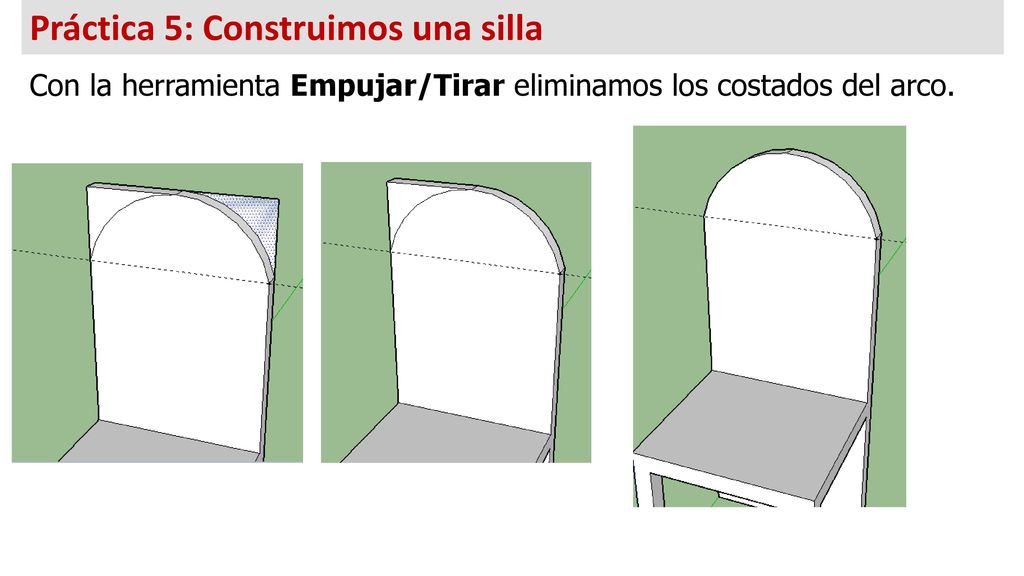

Con la herramienta Empujar/Tirar eliminamos los costados del arco.

16 Práctica 5: Construimos una silla

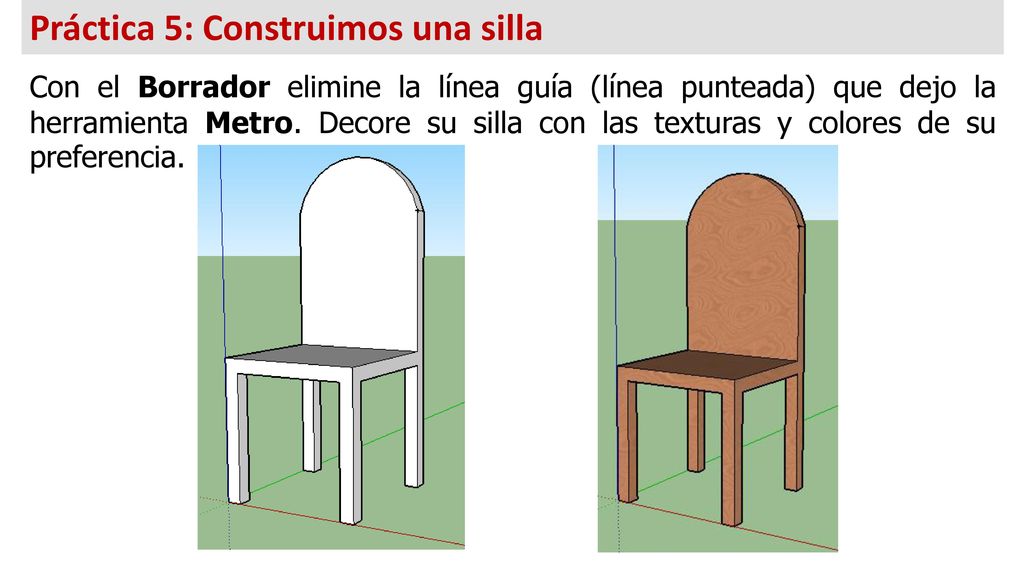

Con el Borrador elimine la línea guía (línea punteada) que dejo la herramienta Metro. Decore su silla con las texturas y colores de su preferencia.

17 Práctica 5: Construimos una silla

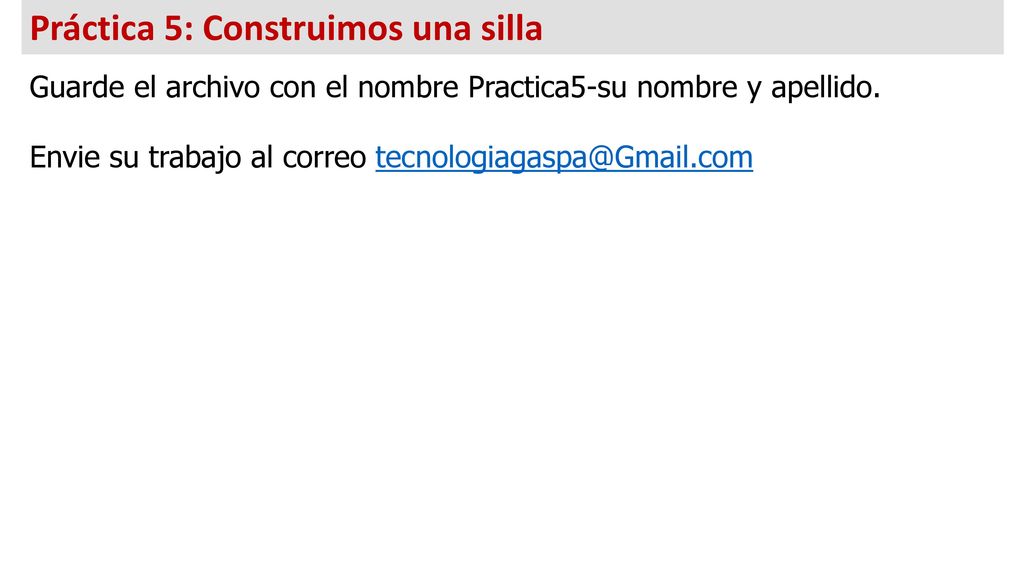

Guarde el archivo con el nombre Practica5-su nombre y apellido. Envie su trabajo al correo
