Cadena Productiva y Tecnológica Viviana Castro Diego Borrero Oscar Flórez Brian Colorado

Presentación del tema: "Cadena Productiva y Tecnológica Viviana Castro Diego Borrero Oscar Flórez Brian Colorado"— Transcripción de la presentación:

1 Cadena Productiva y Tecnológica Viviana Castro - 1510249-3743 Diego Borrero - 1629069-3743 Oscar Flórez - 1524669-3743 Brian Colorado - 1329248-3754

2 Cadena Productiva del Amoniaco

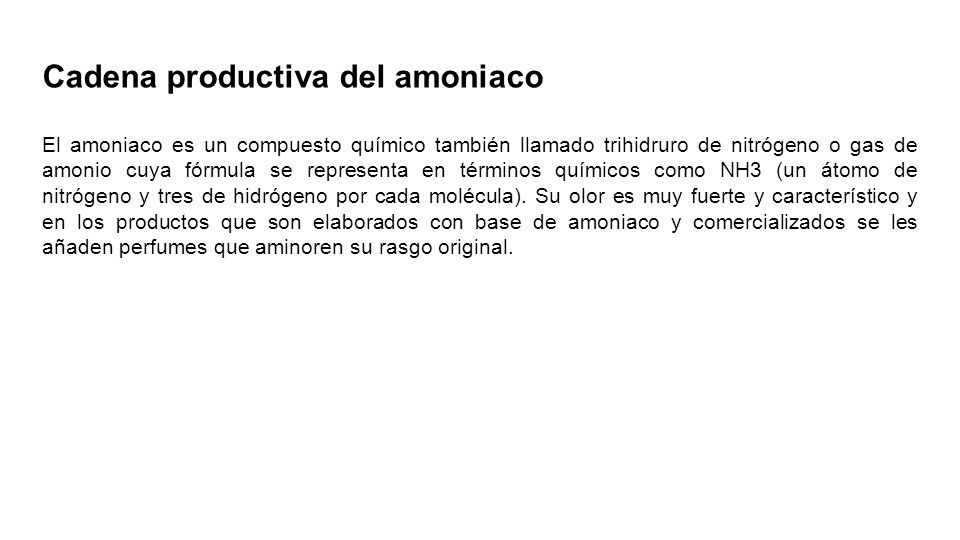

3 Cadena productiva del amoniaco El amoniaco es un compuesto químico también llamado trihidruro de nitrógeno o gas de amonio cuya fórmula se representa en términos químicos como NH3 (un átomo de nitrógeno y tres de hidrógeno por cada molécula). Su olor es muy fuerte y característico y en los productos que son elaborados con base de amoniaco y comercializados se les añaden perfumes que aminoren su rasgo original.

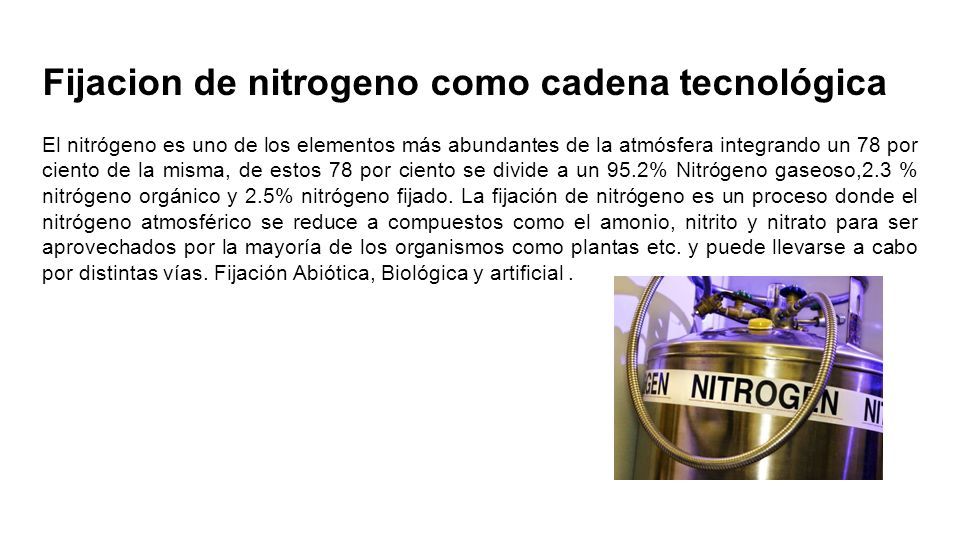

4 Fijacion de nitrogeno como cadena tecnológica El nitrógeno es uno de los elementos más abundantes de la atmósfera integrando un 78 por ciento de la misma, de estos 78 por ciento se divide a un 95.2% Nitrógeno gaseoso,2.3 % nitrógeno orgánico y 2.5% nitrógeno fijado. La fijación de nitrógeno es un proceso donde el nitrógeno atmosférico se reduce a compuestos como el amonio, nitrito y nitrato para ser aprovechados por la mayoría de los organismos como plantas etc. y puede llevarse a cabo por distintas vías. Fijación Abiótica, Biológica y artificial.

5 Proceso Haber-Bosch Fritz Haber (1868-1934) Carl Bosch (1874-1940) Premio Nobel de Química en 1918Premio Nobel de Química en 1931

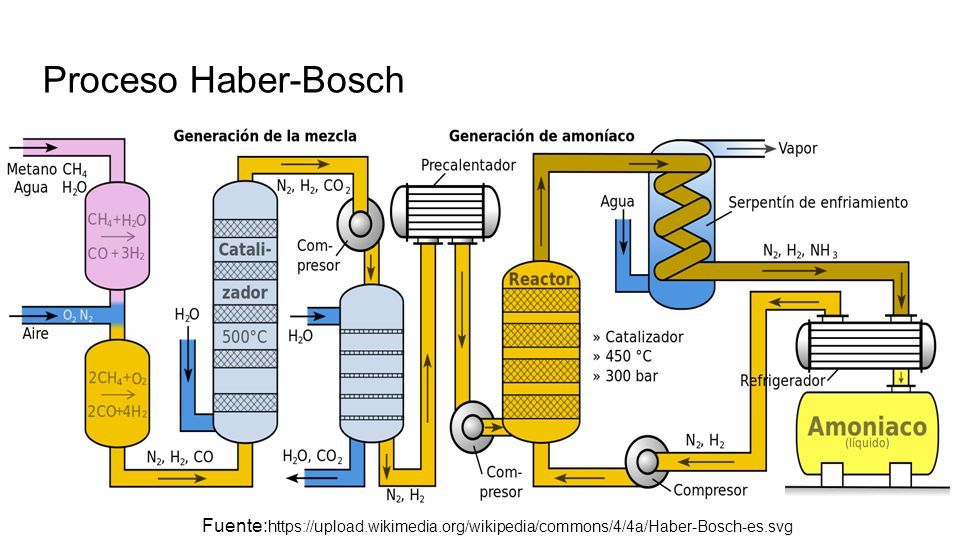

6 Proceso Haber-Bosch Fuente: https://upload.wikimedia.org/wikipedia/commons/4/4a/Haber-Bosch-es.svg

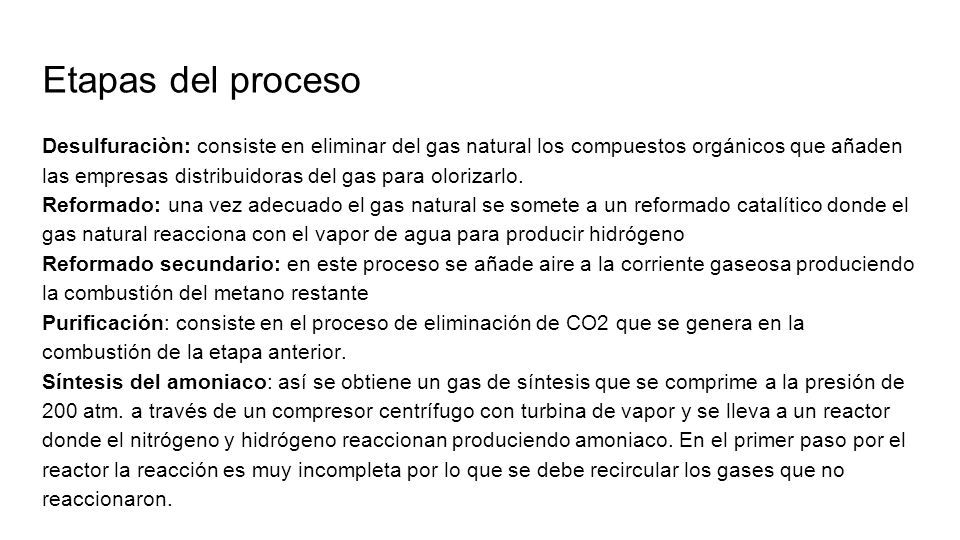

7 Etapas del proceso Desulfuraciòn: consiste en eliminar del gas natural los compuestos orgánicos que añaden las empresas distribuidoras del gas para olorizarlo. Reformado: una vez adecuado el gas natural se somete a un reformado catalítico donde el gas natural reacciona con el vapor de agua para producir hidrógeno Reformado secundario: en este proceso se añade aire a la corriente gaseosa produciendo la combustión del metano restante Purificación: consiste en el proceso de eliminación de CO2 que se genera en la combustión de la etapa anterior. Síntesis del amoniaco: así se obtiene un gas de síntesis que se comprime a la presión de 200 atm. a través de un compresor centrífugo con turbina de vapor y se lleva a un reactor donde el nitrógeno y hidrógeno reaccionan produciendo amoniaco. En el primer paso por el reactor la reacción es muy incompleta por lo que se debe recircular los gases que no reaccionaron.

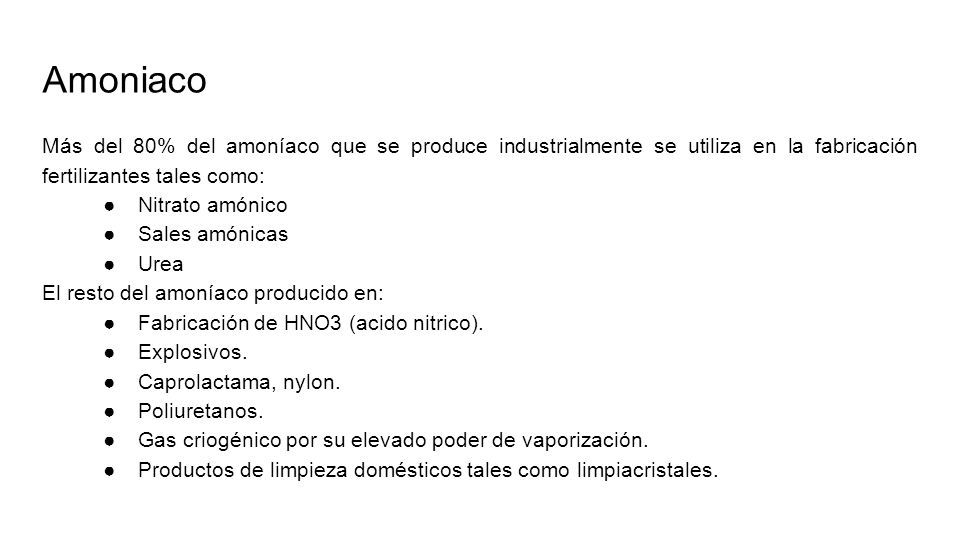

8 Amoniaco Más del 80% del amoníaco que se produce industrialmente se utiliza en la fabricación fertilizantes tales como: ●Nitrato amónico ●Sales amónicas ●Urea El resto del amoníaco producido en: ●Fabricación de HNO3 (acido nitrico). ●Explosivos. ●Caprolactama, nylon. ●Poliuretanos. ●Gas criogénico por su elevado poder de vaporización. ●Productos de limpieza domésticos tales como limpiacristales.

9

10 Contexto nacional Fuente: Fuente: EXI BASE MUNDIAL

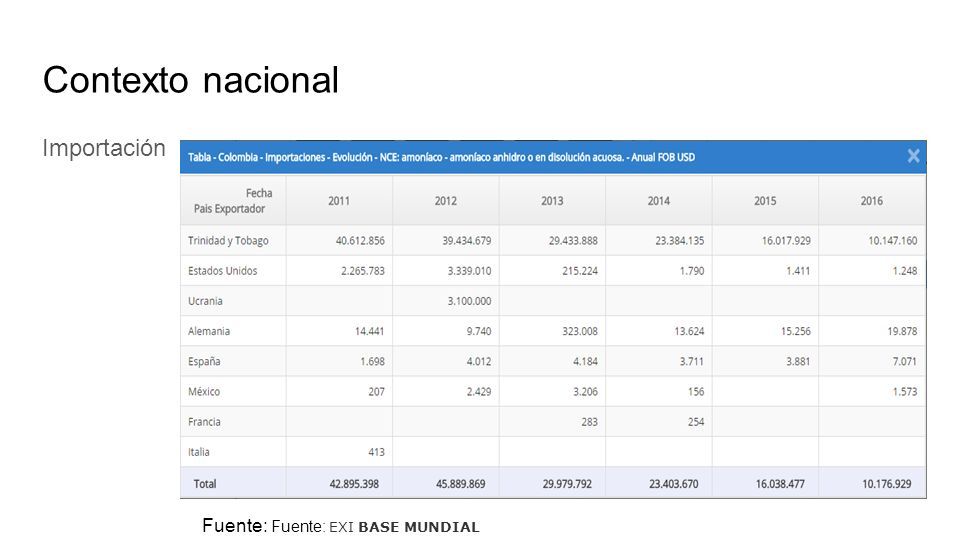

11 Contexto nacional Importación Fuente: Fuente: EXI BASE MUNDIAL

12 Contexto nacional Exportación Fuente: Fuente: EXI BASE MUNDIAL

13

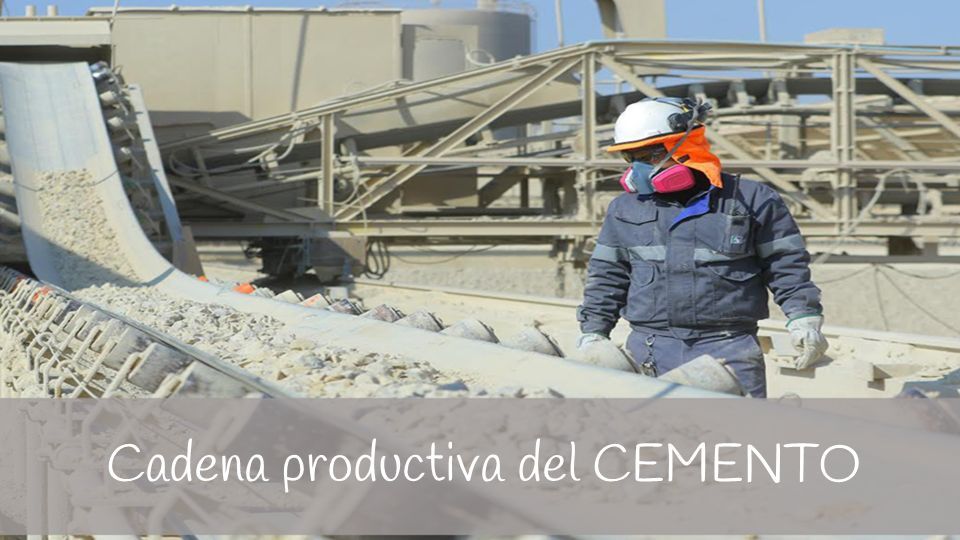

14 Cadena productiva del CEMENTO

15 El cemento es un conglomerante formado a partir de una mezcla de caliza y arcilla calcinadas y posteriormente molidas, que tiene la propiedad de endurecerse al contacto con el agua. El producto resultante de la molienda de estas rocas es llamada Clinker y se convierte en cemento cuando se le agrega yeso para que adquiera la propiedad de fraguar al añadirle agua y endurecerse posteriormente.

16 >

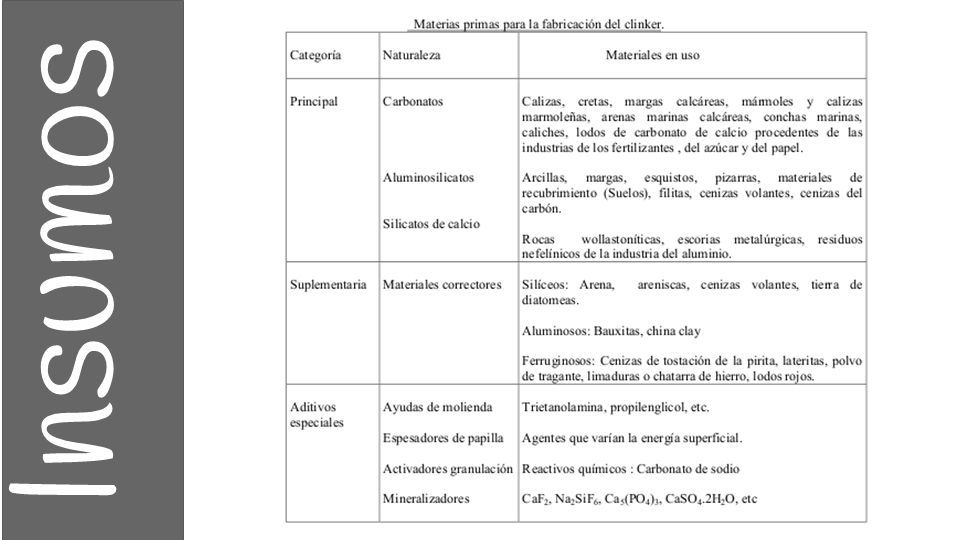

17 Insumos

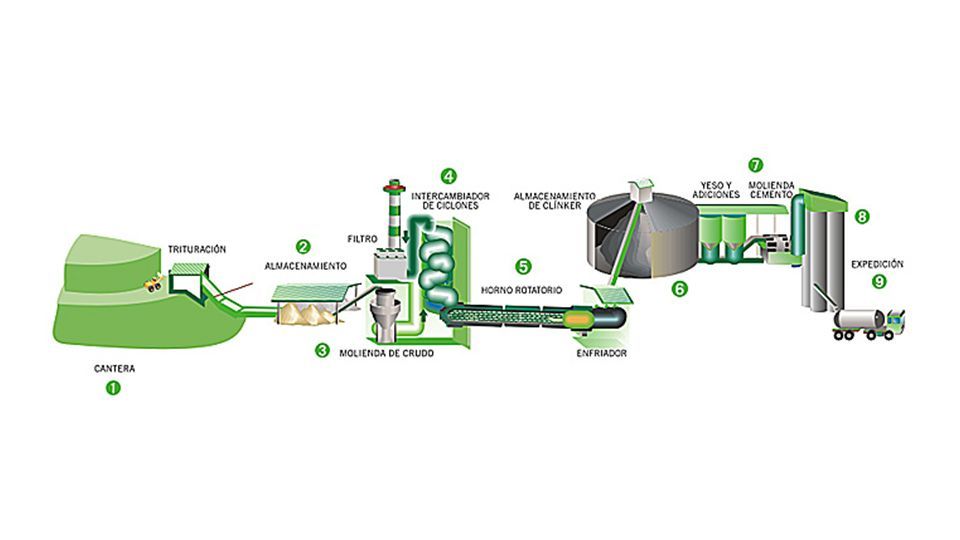

18 Proceso Productivo del Cemento

19

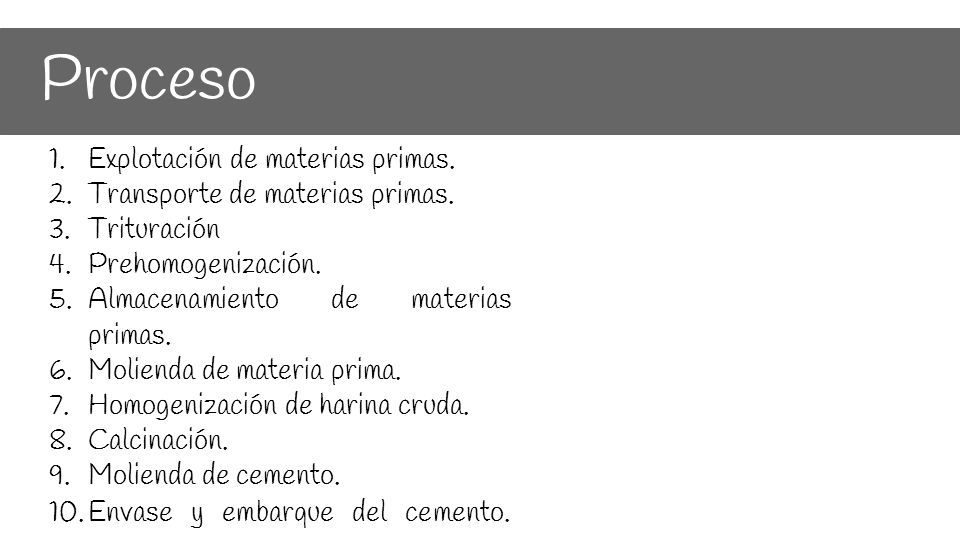

20 1. Explotación de materias primas. 2. Transporte de materias primas. 3. Trituración 4. Prehomogenización. 5. Almacenamiento de materias primas. 6. Molienda de materia prima. 7. Homogenización de harina cruda. 8. Calcinación. 9. Molienda de cemento. 10. Envase y embarque del cemento. Proceso

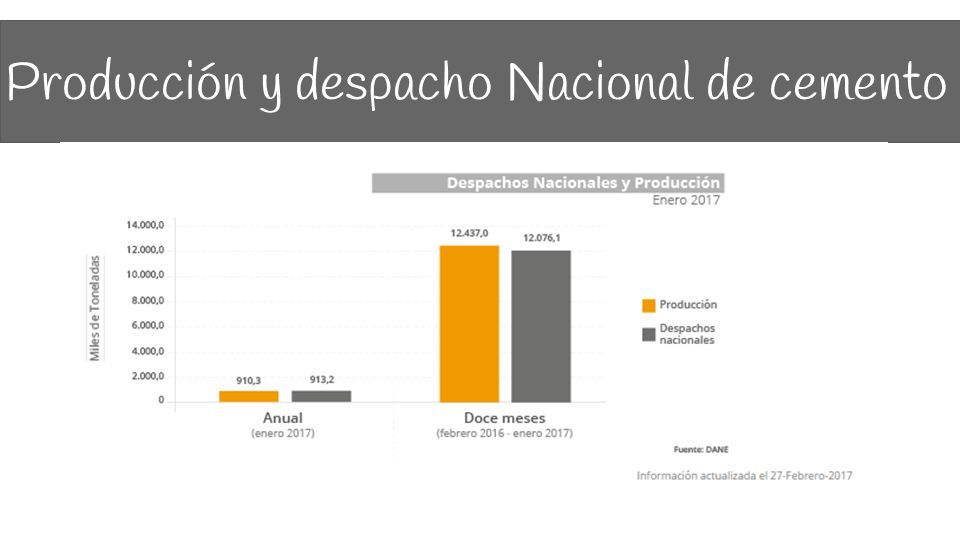

21 Producción y despacho Nacional de cemento

22 Fuente:FICEM (federación interamericana de cemento

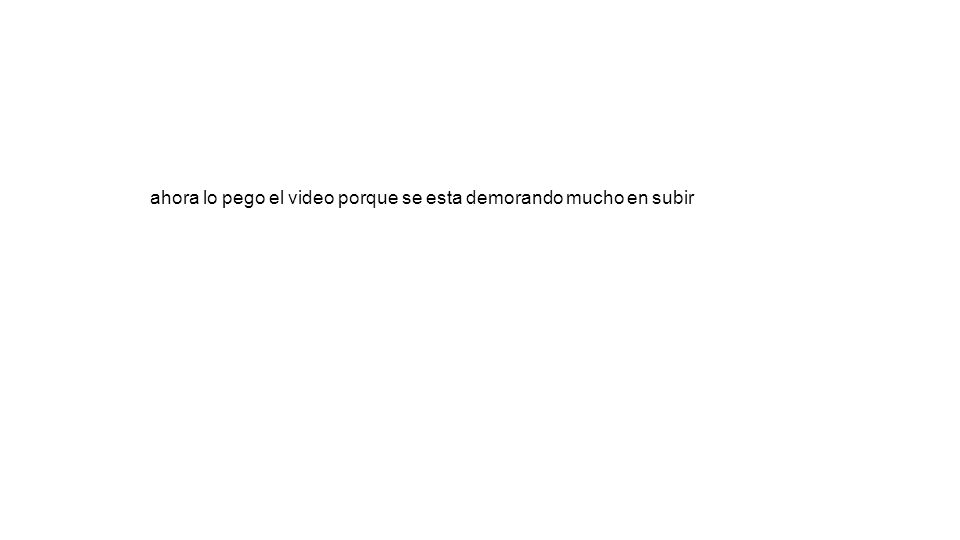

23 ahora lo pego el video porque se esta demorando mucho en subir

24 Muchas Gracias.
