Abstracción...Simplificación...Síntesis...Evaluación...Pronóstico

Presentación del tema: "Abstracción...Simplificación...Síntesis...Evaluación...Pronóstico"— Transcripción de la presentación:

1 Abstracción...Simplificación...Síntesis...Evaluación...Pronóstico

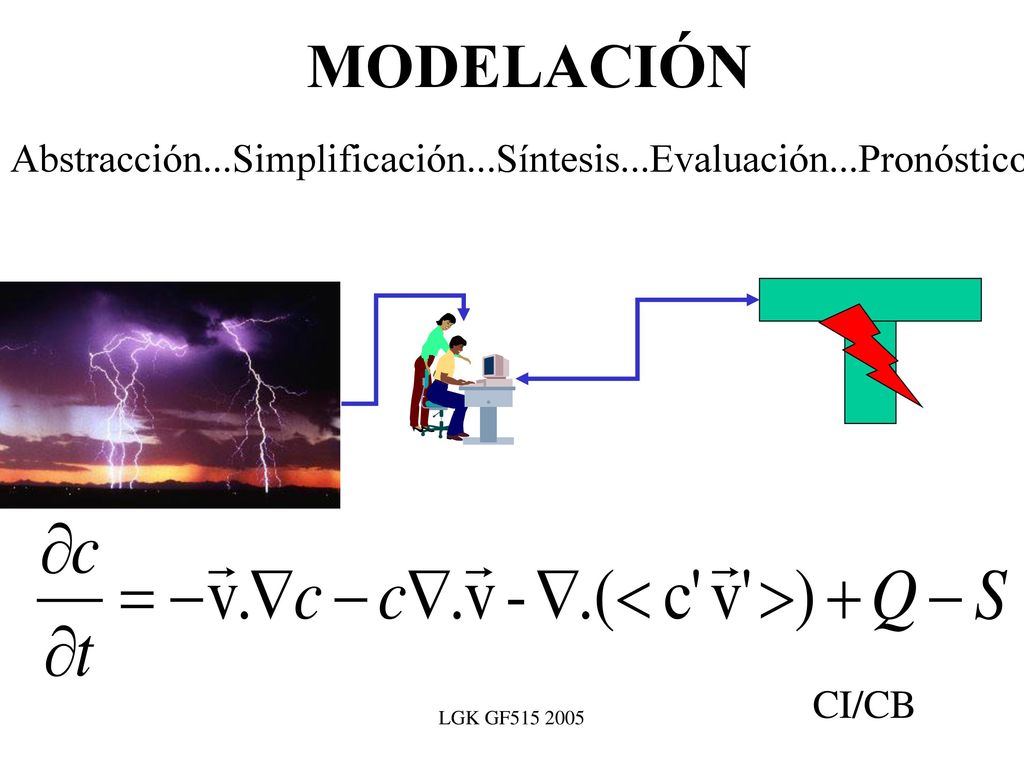

MODELACIÓN Abstracción...Simplificación...Síntesis...Evaluación...Pronóstico CI/CB LGK GF

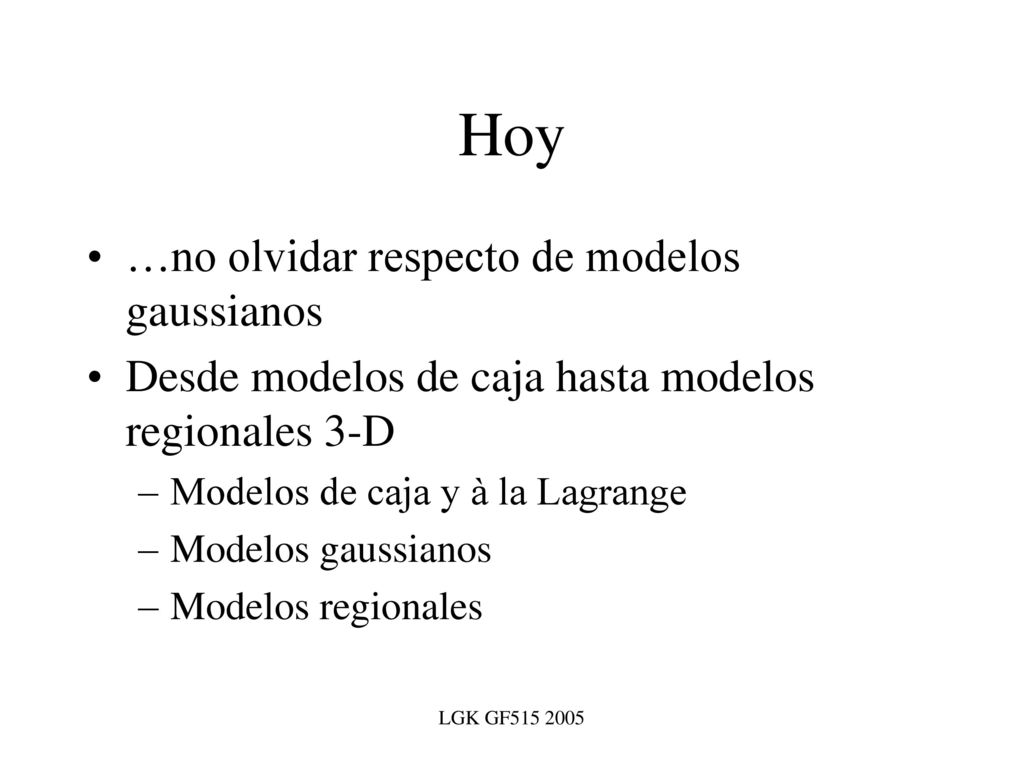

2 Hoy …no olvidar respecto de modelos gaussianos

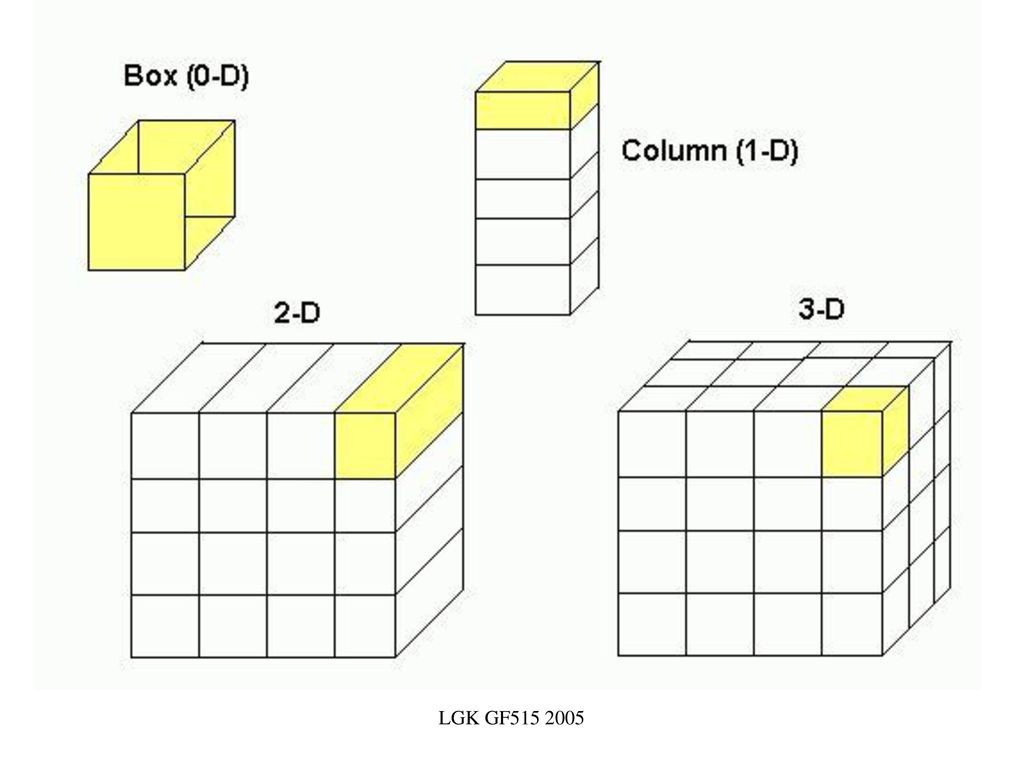

Desde modelos de caja hasta modelos regionales 3-D Modelos de caja y à la Lagrange Modelos gaussianos Modelos regionales LGK GF

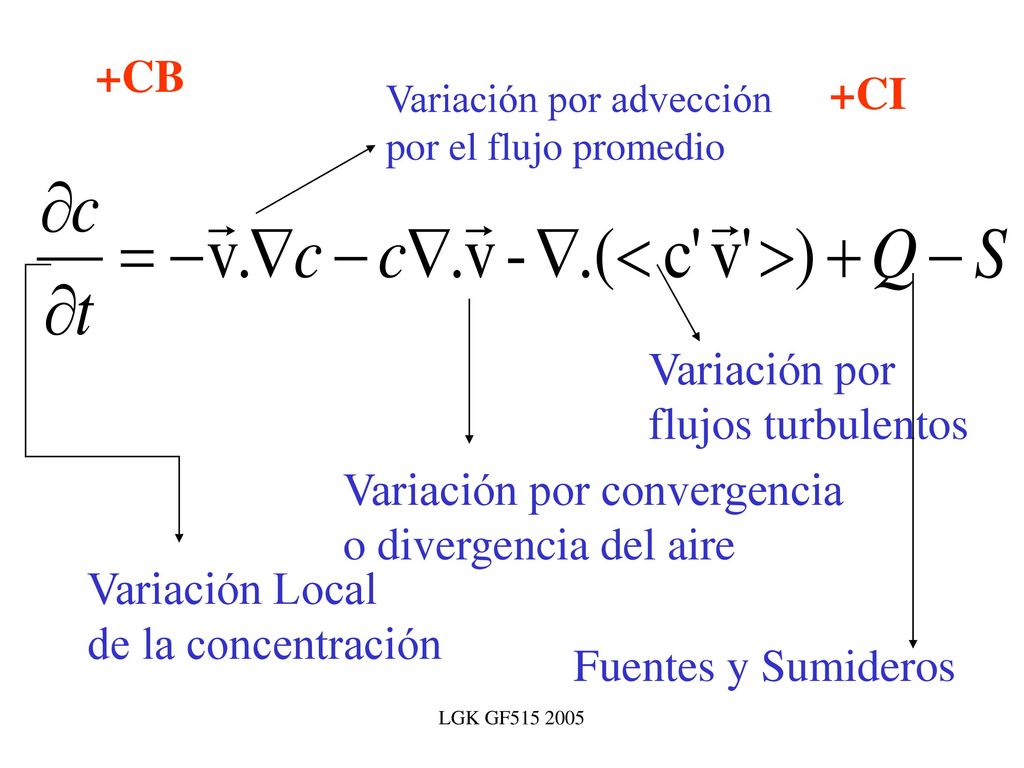

3 Variación por convergencia o divergencia del aire
+CB +CI Variación por advección por el flujo promedio Variación Local de la concentración Variación por flujos turbulentos Fuentes y Sumideros Variación por convergencia o divergencia del aire LGK GF

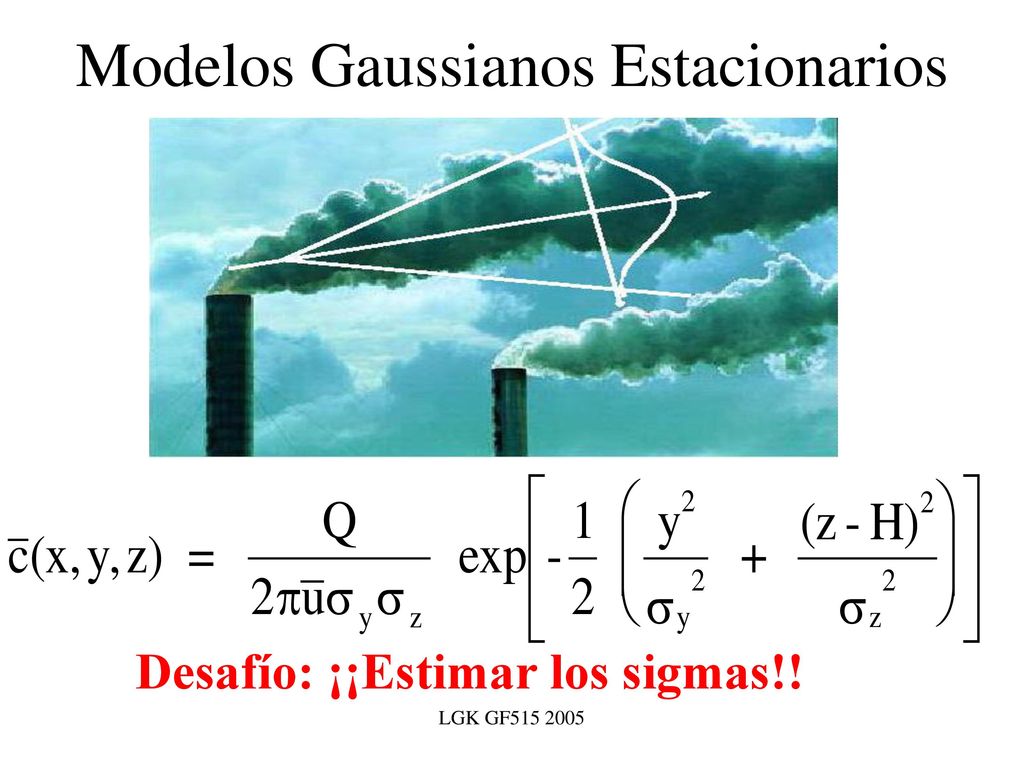

4 Modelos Gaussianos Estacionarios
Desafío: ¡¡Estimar los sigmas!! LGK GF

5 LGK GF

6 LGK GF

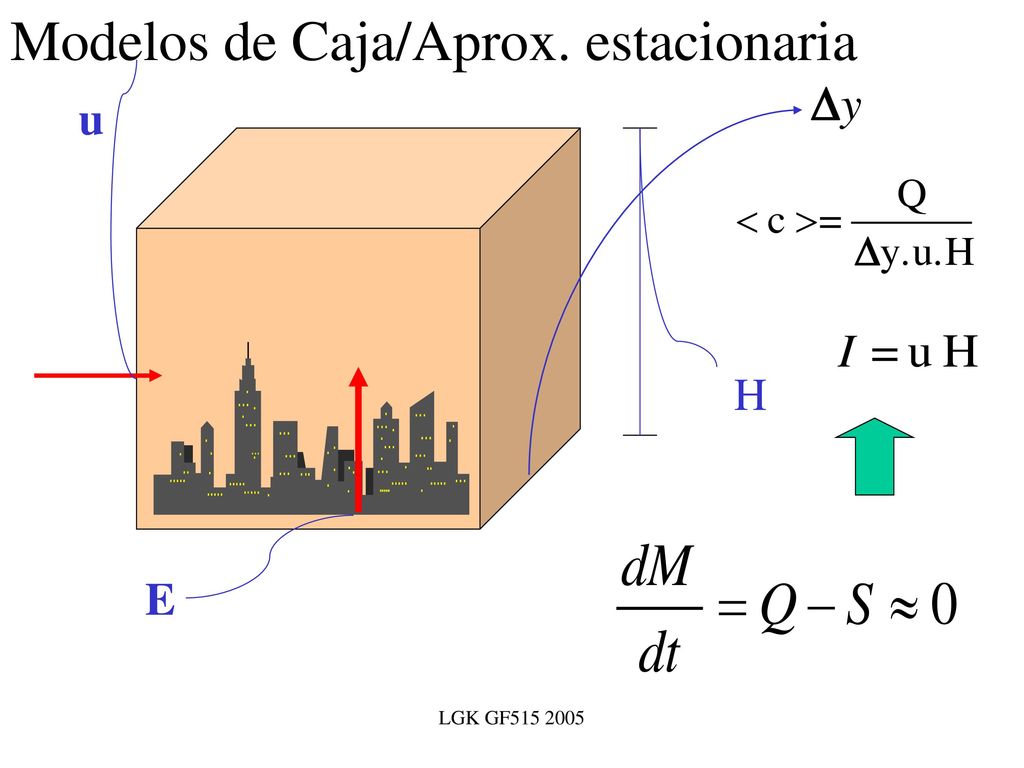

7 Modelos de Caja/Aprox. estacionaria
u E H LGK GF

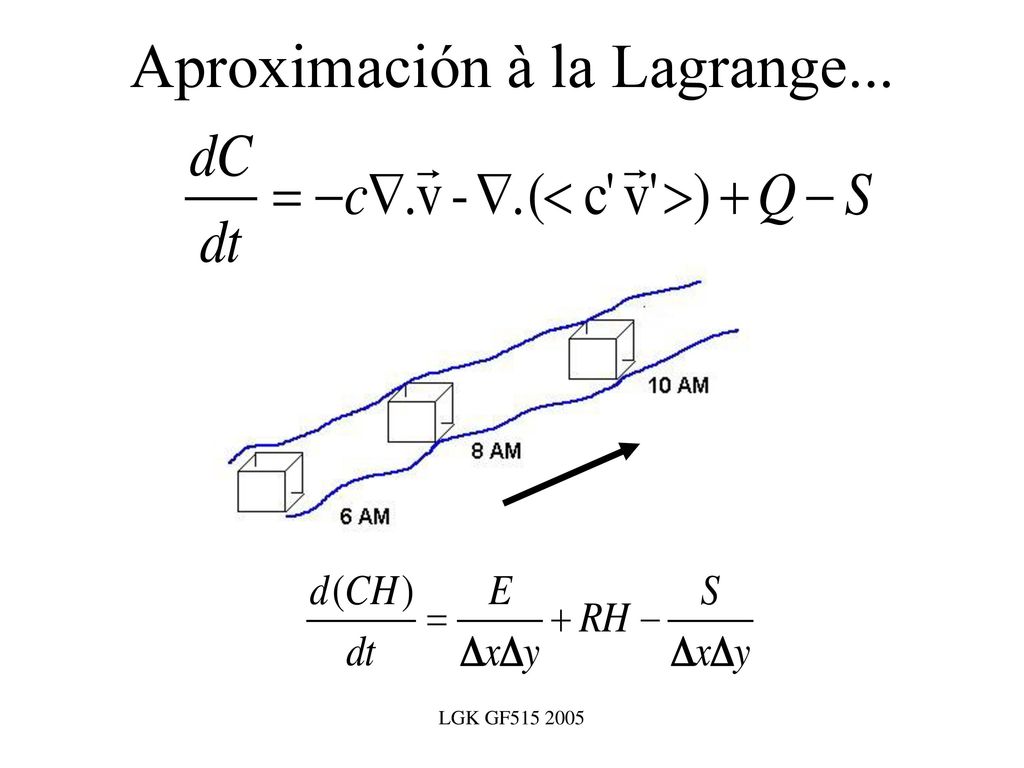

8 Aproximación à la Lagrange...
LGK GF

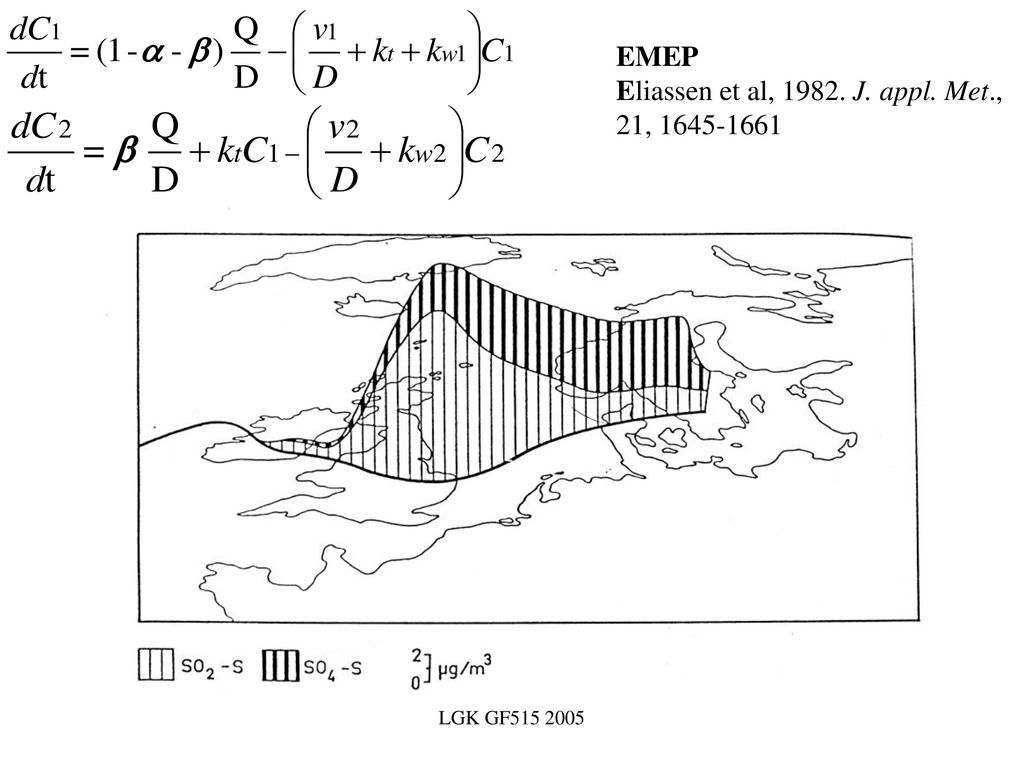

9 EMEP Eliassen et al, 1982. J. appl. Met., 21, 1645-1661
LGK GF

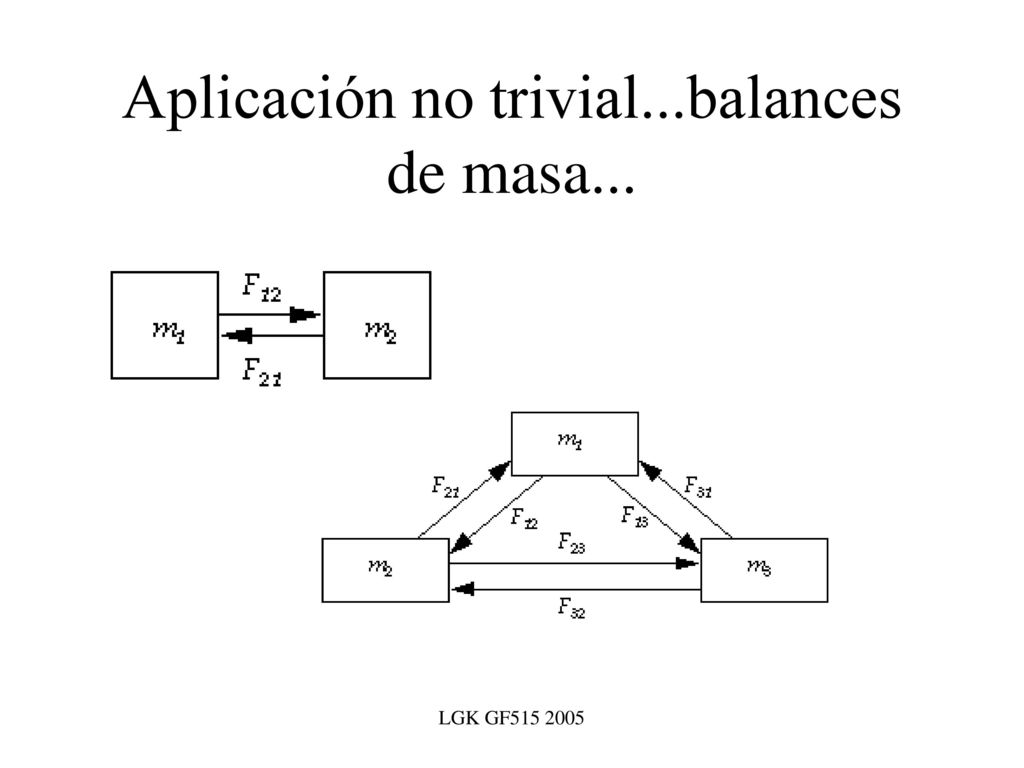

10 Aplicación no trivial...balances de masa...
LGK GF

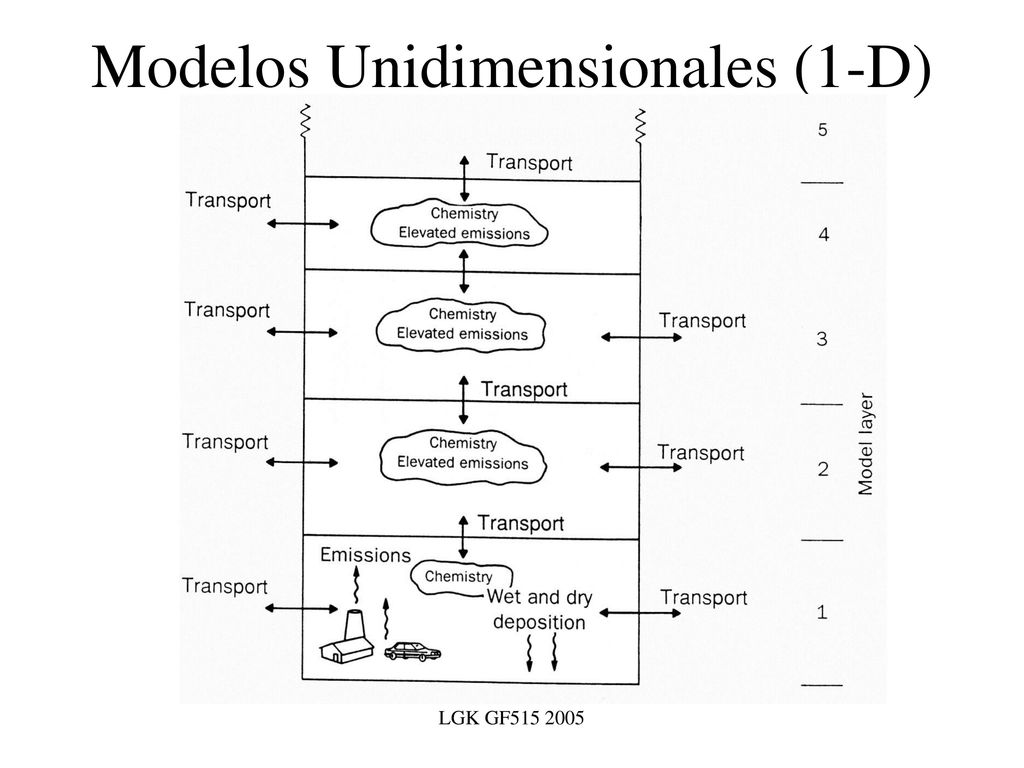

11 Modelos Unidimensionales (1-D)
LGK GF

12 LGK GF

13 LGK GF

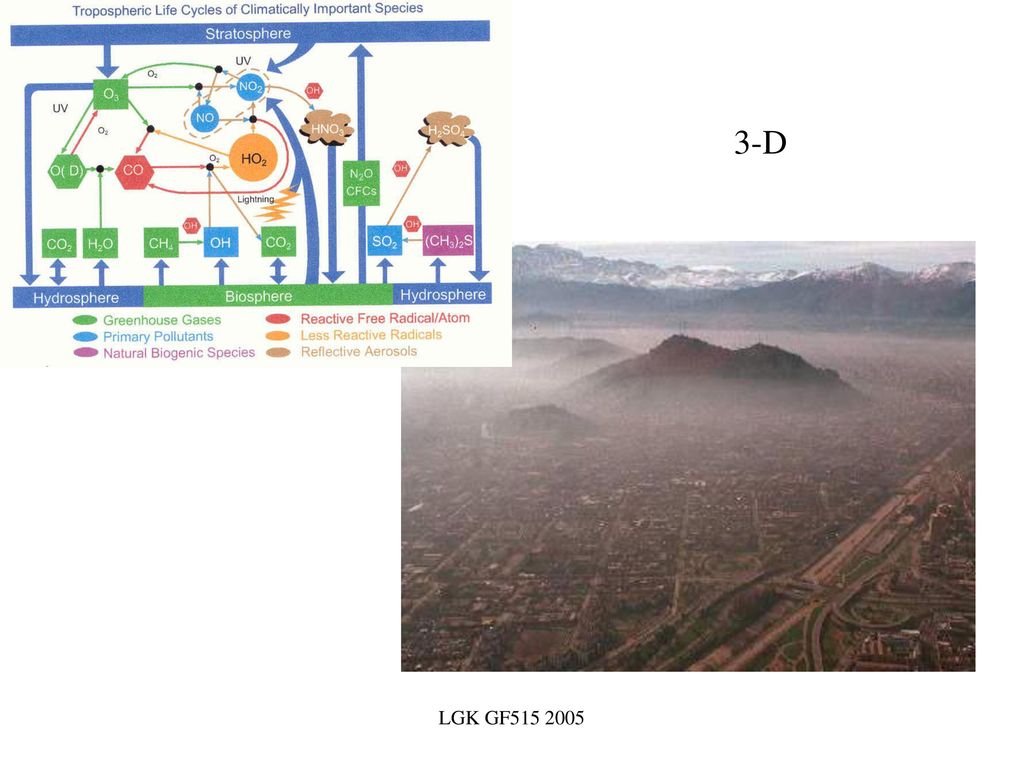

14 3-D LGK GF

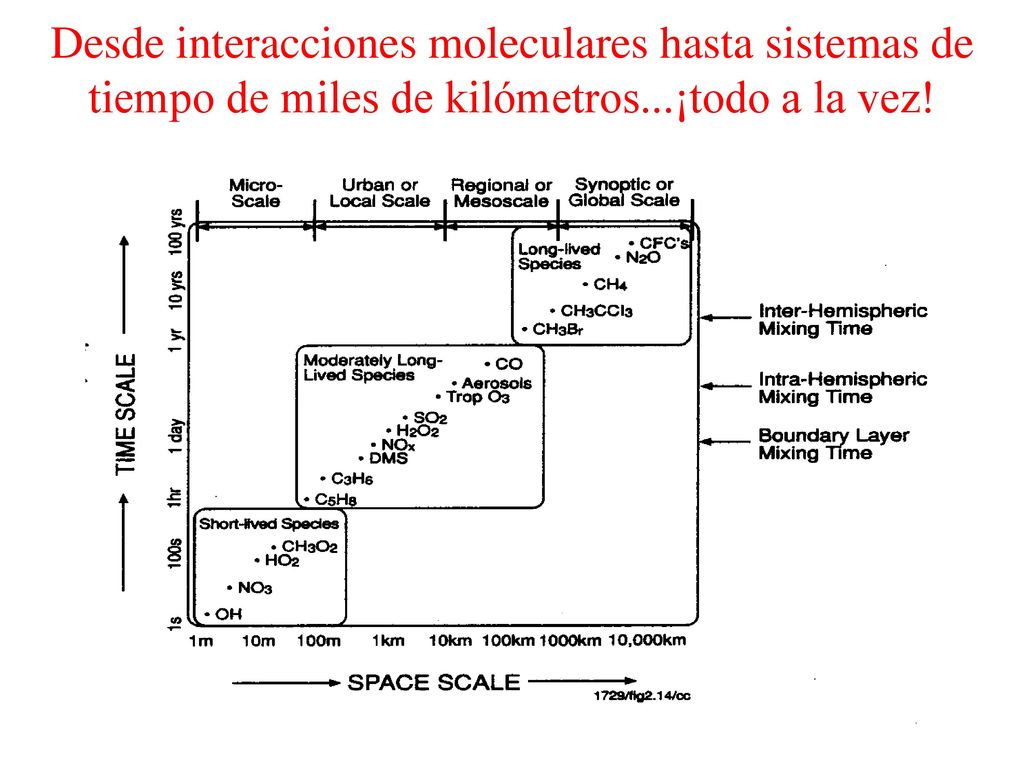

15 Desde interacciones moleculares hasta sistemas de tiempo de miles de kilómetros...¡todo a la vez!
LGK GF

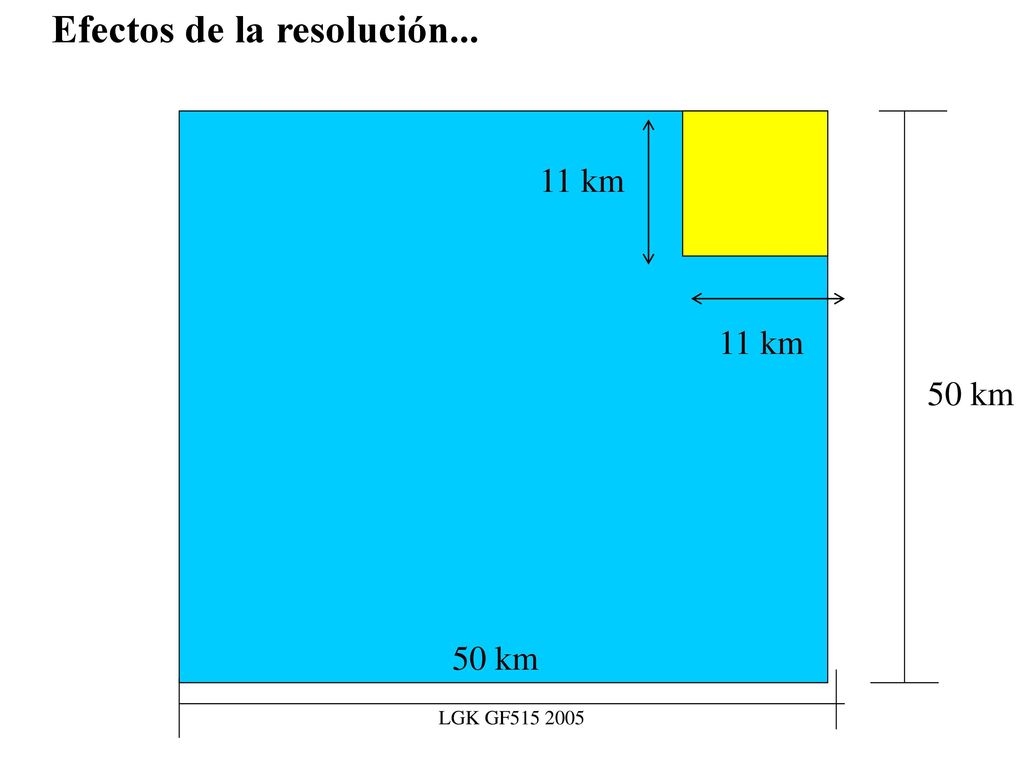

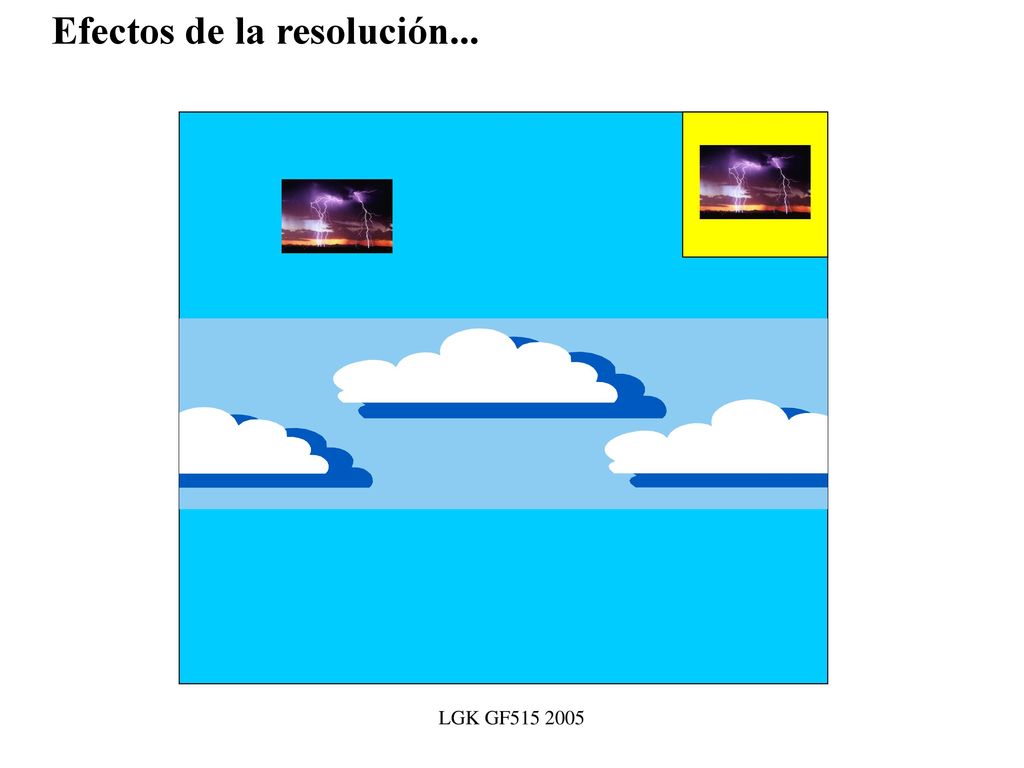

16 Efectos de la resolución...

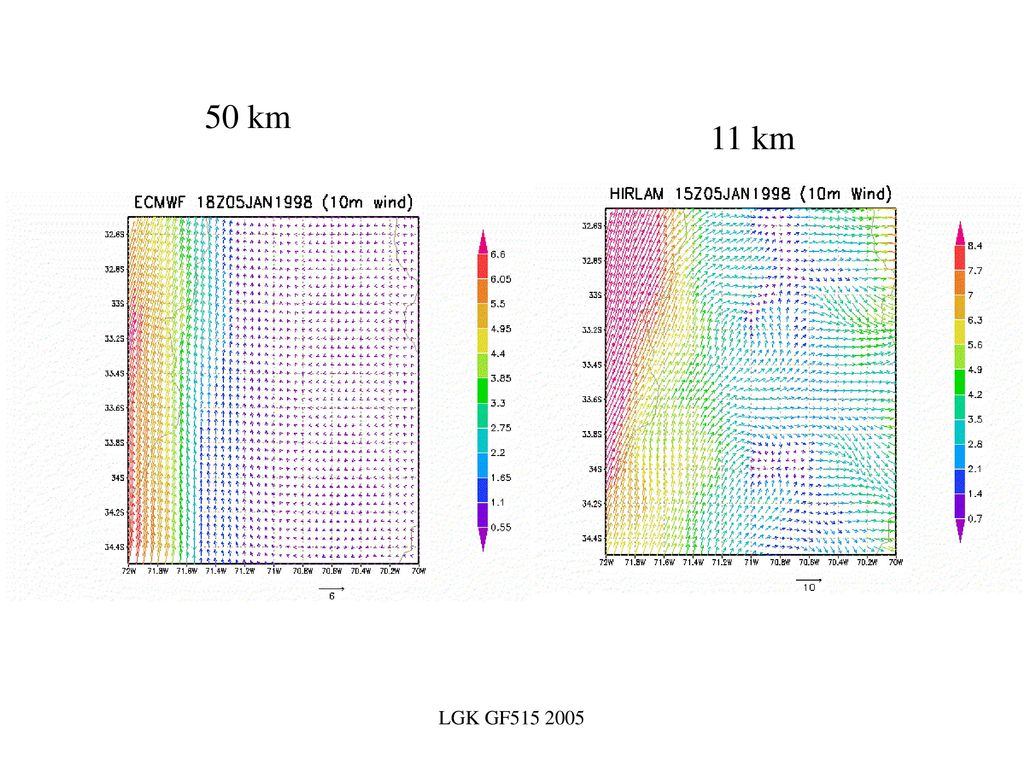

50 km 11 km 11 km 50 km LGK GF

17 50 km 11 km LGK GF

18 Efectos de la resolución...
LGK GF

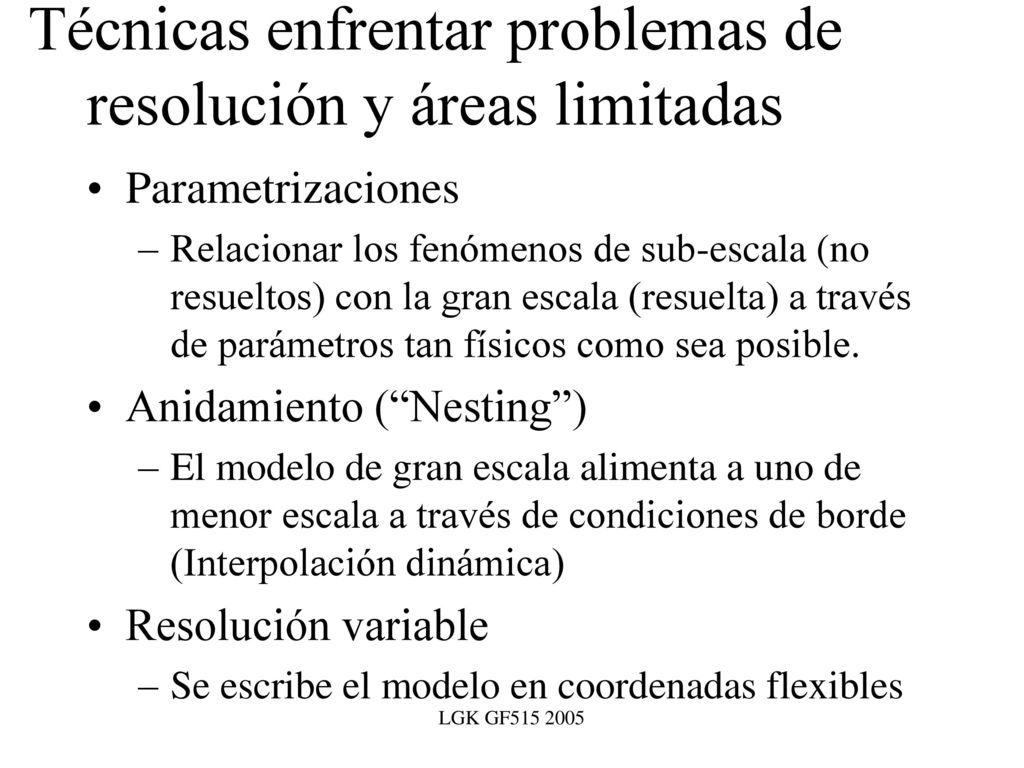

19 Técnicas enfrentar problemas de resolución y áreas limitadas
Parametrizaciones Relacionar los fenómenos de sub-escala (no resueltos) con la gran escala (resuelta) a través de parámetros tan físicos como sea posible. Anidamiento (“Nesting”) El modelo de gran escala alimenta a uno de menor escala a través de condiciones de borde (Interpolación dinámica) Resolución variable Se escribe el modelo en coordenadas flexibles LGK GF

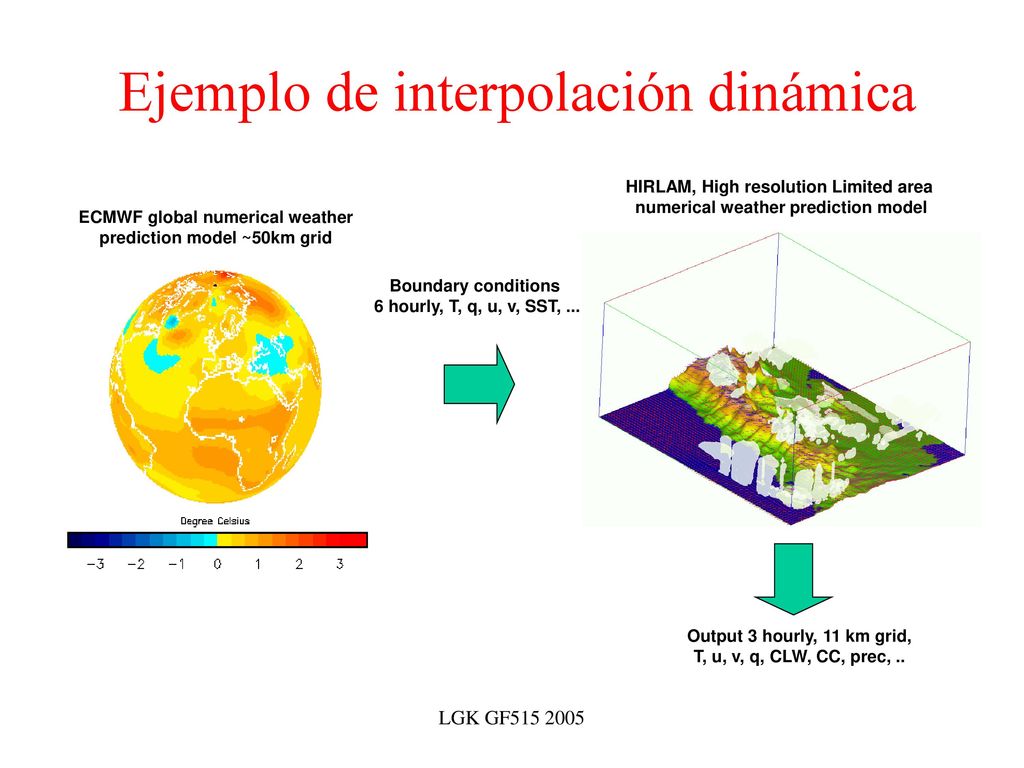

20 Ejemplo de interpolación dinámica
ECMWF global numerical weather prediction model ~50km grid HIRLAM, High resolution Limited area numerical weather prediction model Boundary conditions 6 hourly, T, q, u, v, SST, ... Output 3 hourly, 11 km grid, T, u, v, q, CLW, CC, prec, .. LGK GF

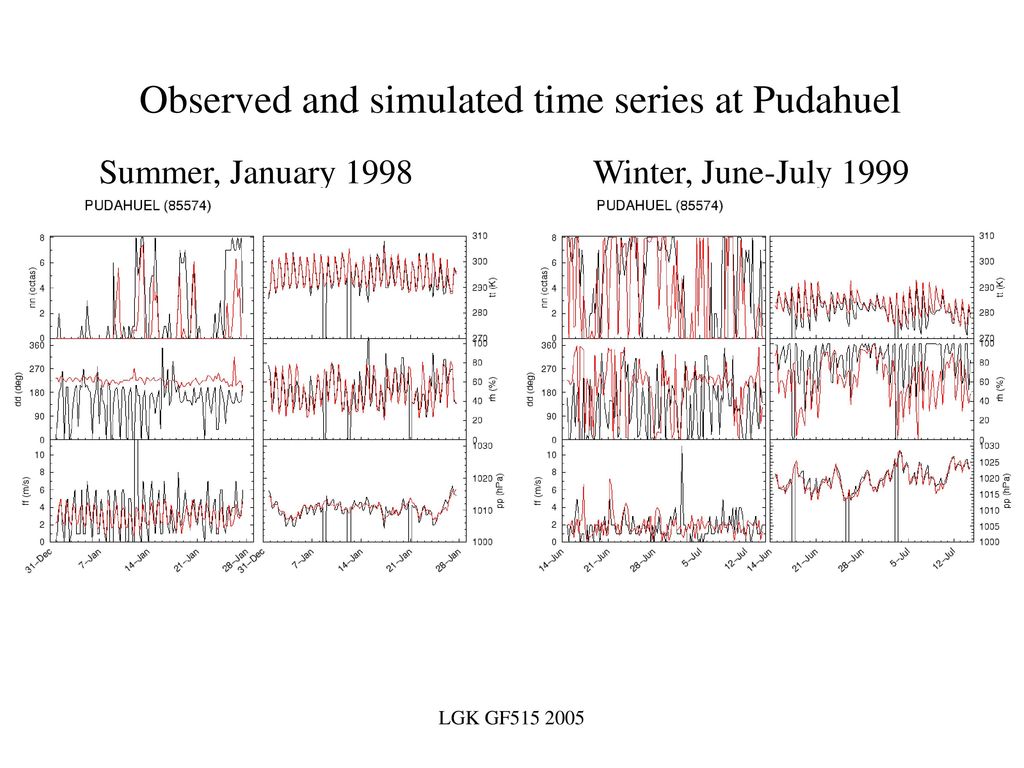

21 Observed and simulated time series at Pudahuel
Summer, January 1998 Winter, June-July 1999 LGK GF

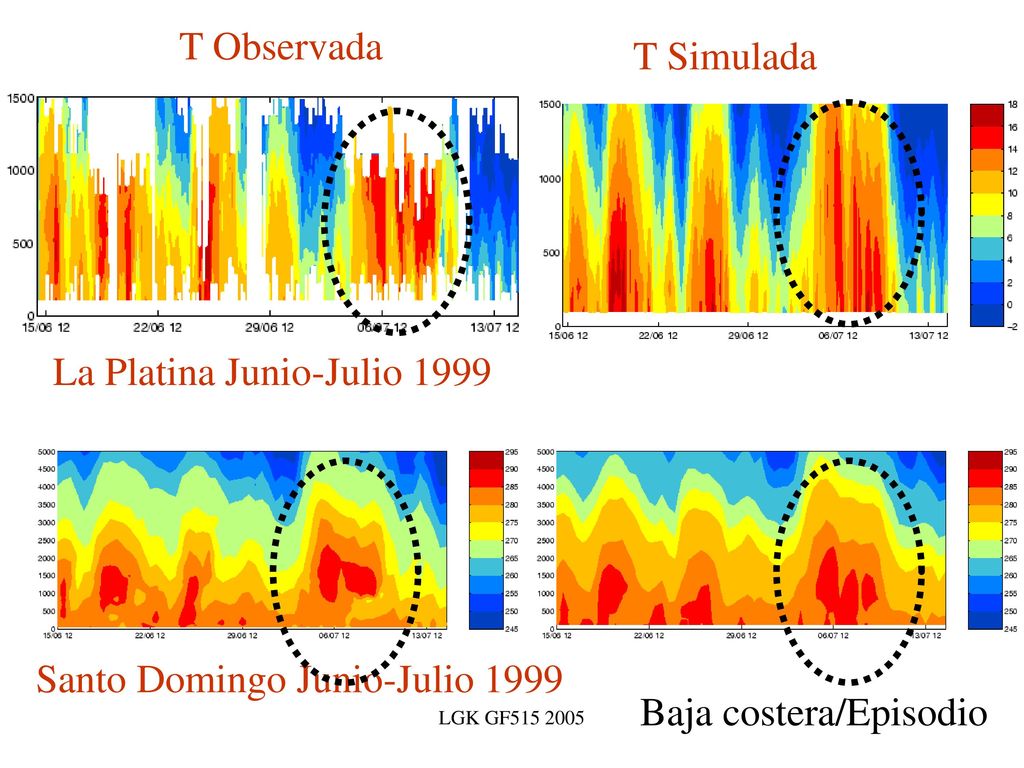

22 La Platina Junio-Julio 1999
T Observada T Simulada La Platina Junio-Julio 1999 Santo Domingo Junio-Julio 1999 Baja costera/Episodio LGK GF

23 LGK GF

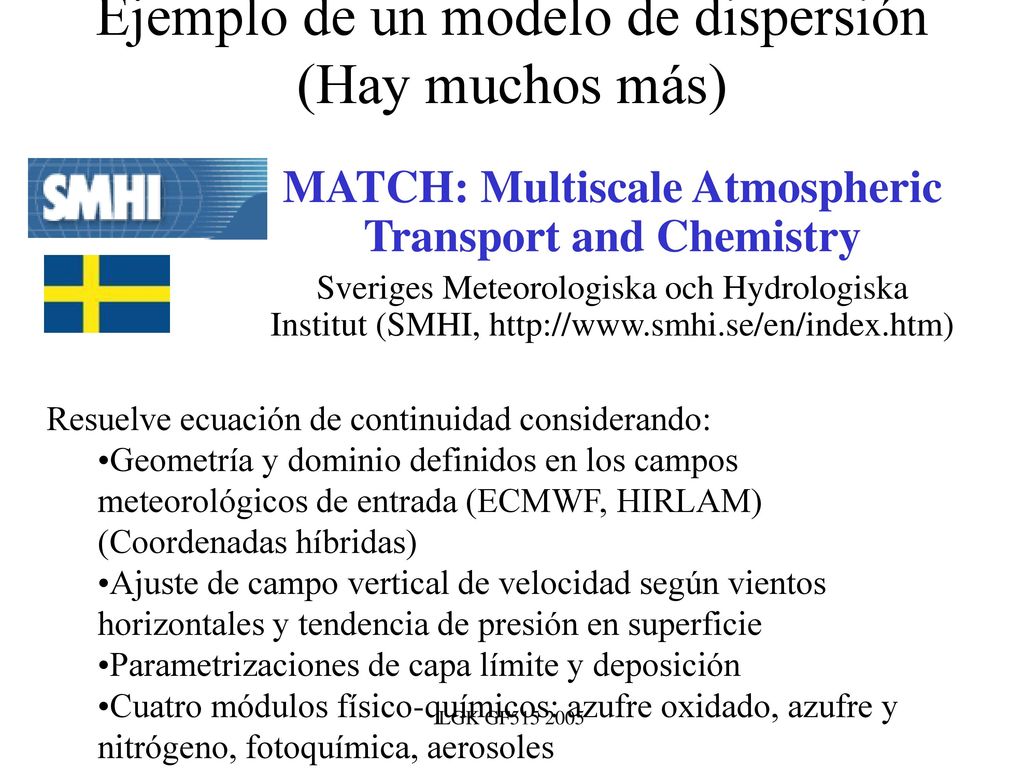

24 Ejemplo de un modelo de dispersión (Hay muchos más)
MATCH: Multiscale Atmospheric Transport and Chemistry Sveriges Meteorologiska och Hydrologiska Institut (SMHI, Resuelve ecuación de continuidad considerando: Geometría y dominio definidos en los campos meteorológicos de entrada (ECMWF, HIRLAM) (Coordenadas híbridas) Ajuste de campo vertical de velocidad según vientos horizontales y tendencia de presión en superficie Parametrizaciones de capa límite y deposición Cuatro módulos físico-químicos: azufre oxidado, azufre y nitrógeno, fotoquímica, aerosoles LGK GF

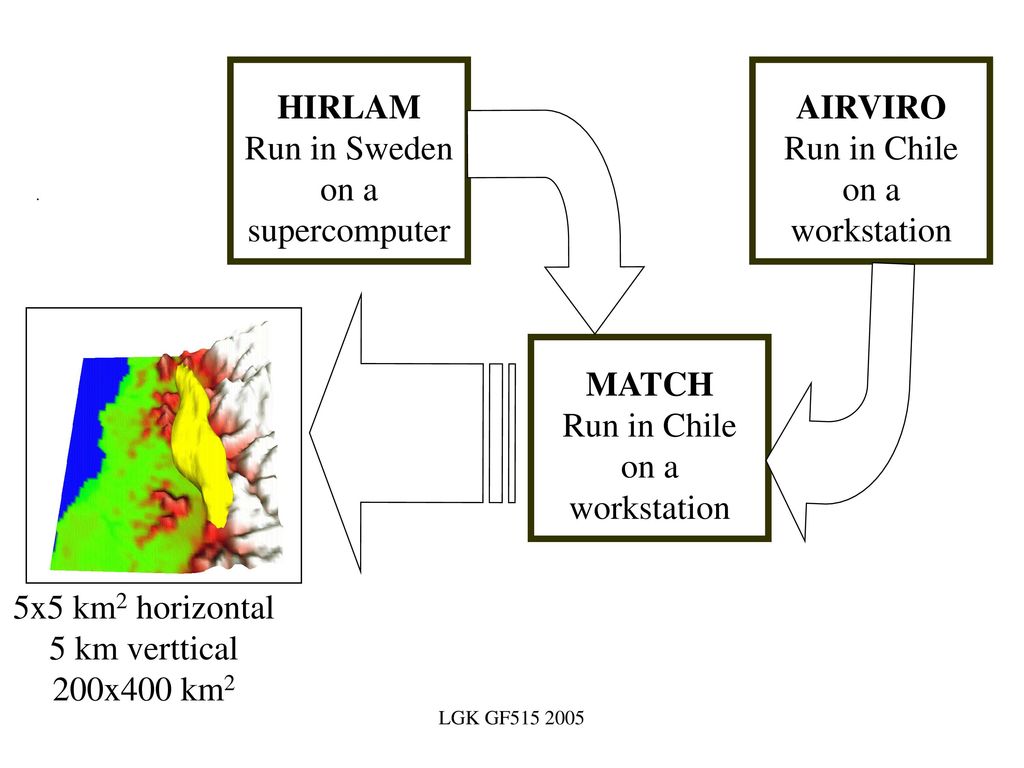

25 Run in Sweden on a supercomputer
HIRLAM Run in Sweden on a supercomputer MATCH Run in Chile on a workstation AIRVIRO . 5x5 km2 horizontal 5 km verttical 200x400 km2 LGK GF

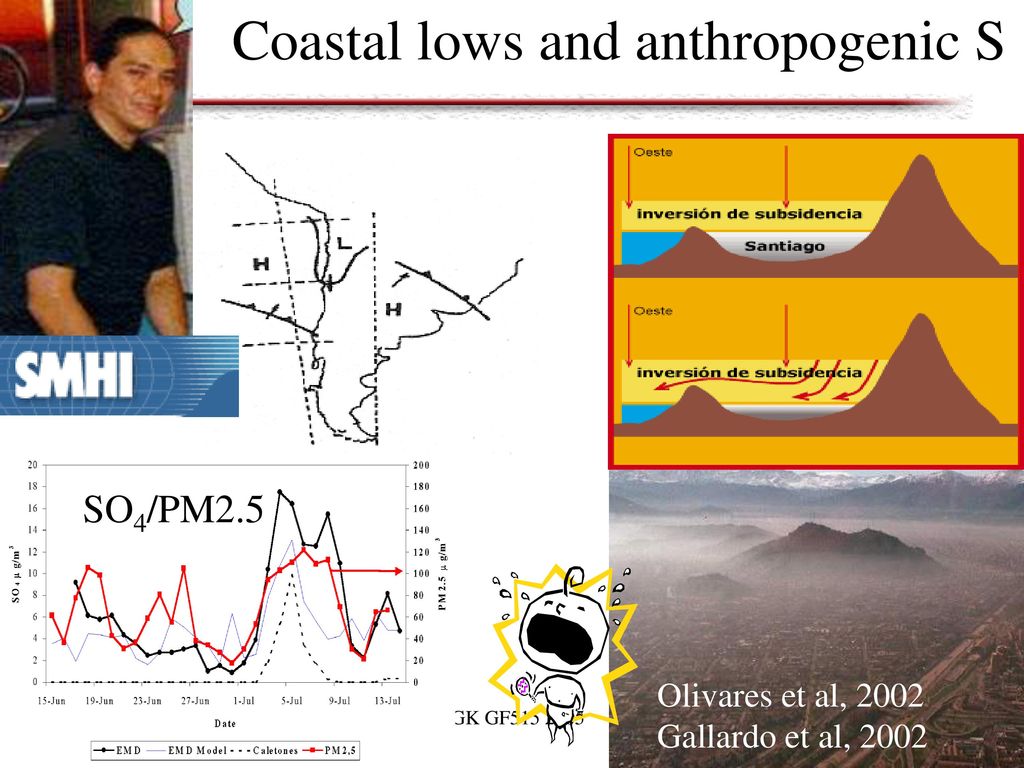

26 Coastal lows and anthropogenic S
SO4/PM2.5 Olivares et al, 2002 Gallardo et al, 2002 LGK GF

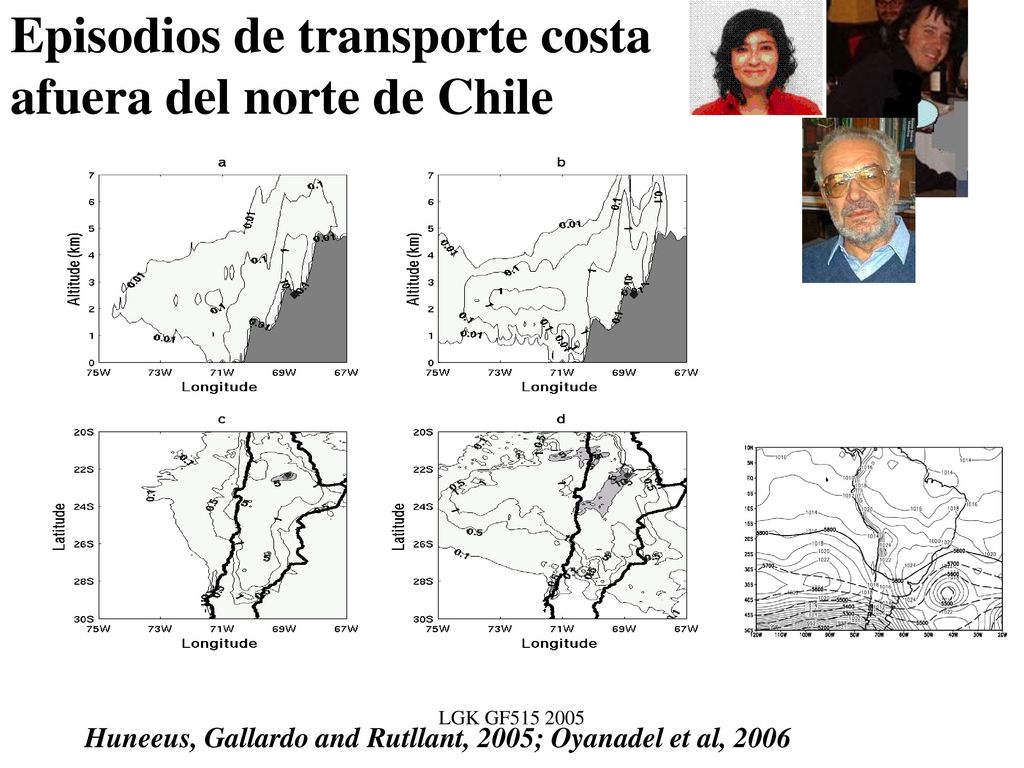

27 Episodios de transporte costa afuera del norte de Chile
LGK GF Huneeus, Gallardo and Rutllant, 2005; Oyanadel et al, 2006

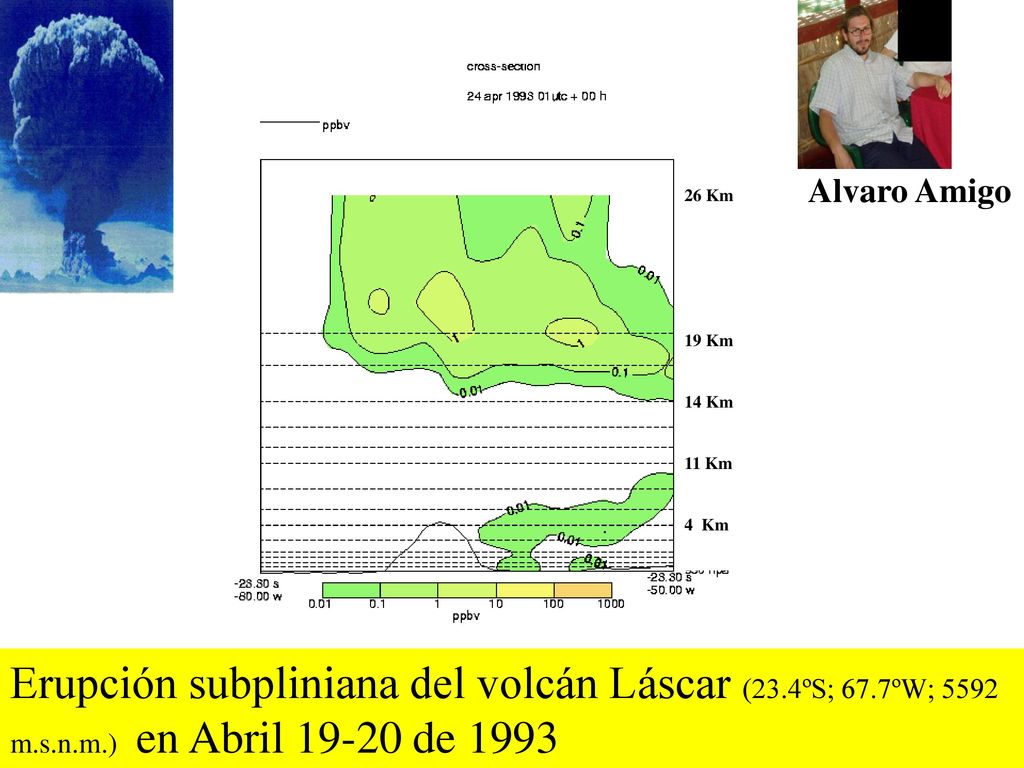

28 Alvaro Amigo 26 Km 19 Km 14 Km 11 Km 4 Km Erupción subpliniana del volcán Láscar (23.4ºS; 67.7ºW; 5592 m.s.n.m.) en Abril de 1993 LGK GF

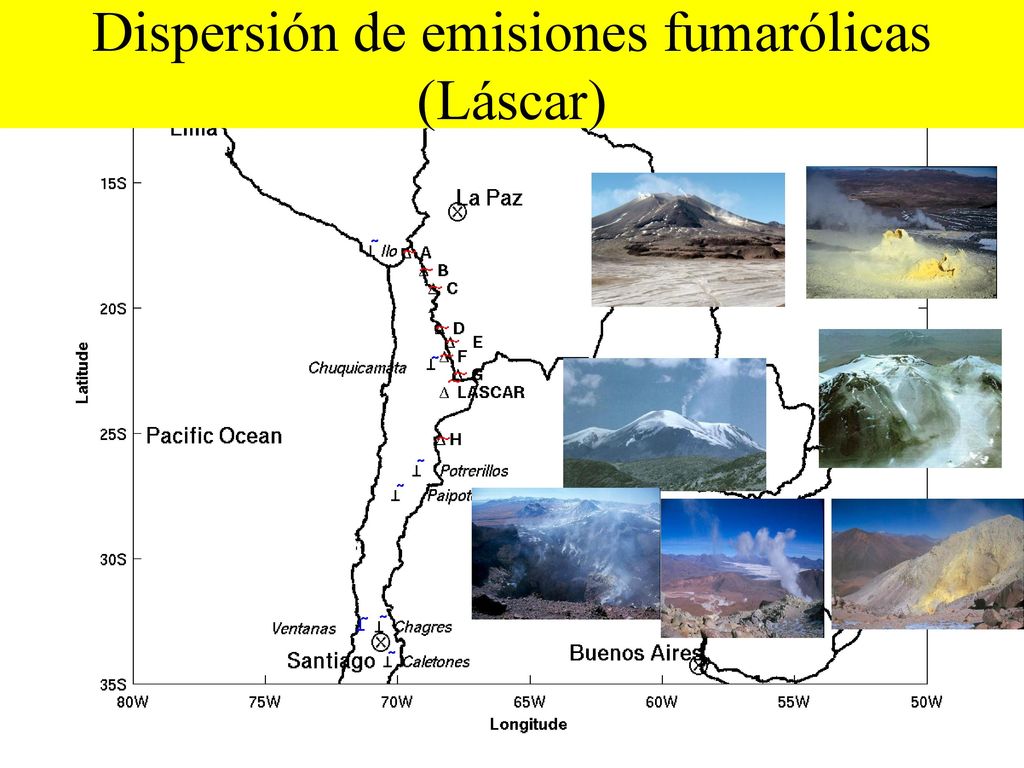

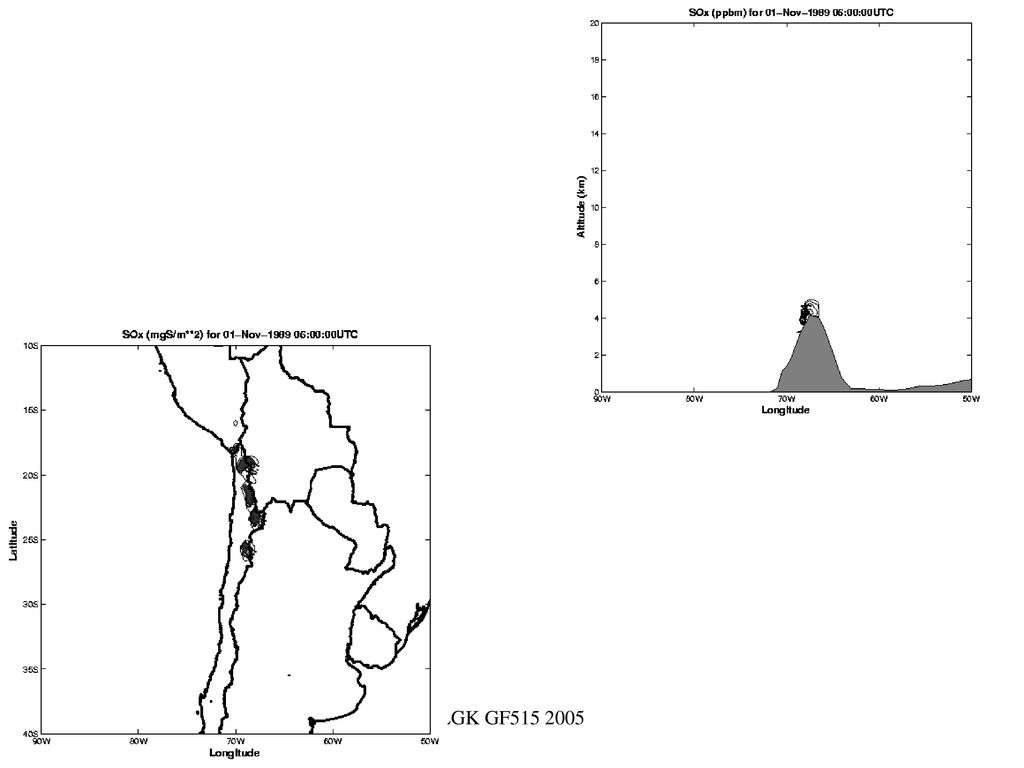

29 Dispersión de emisiones fumarólicas (Láscar)
LGK GF

30 LGK GF

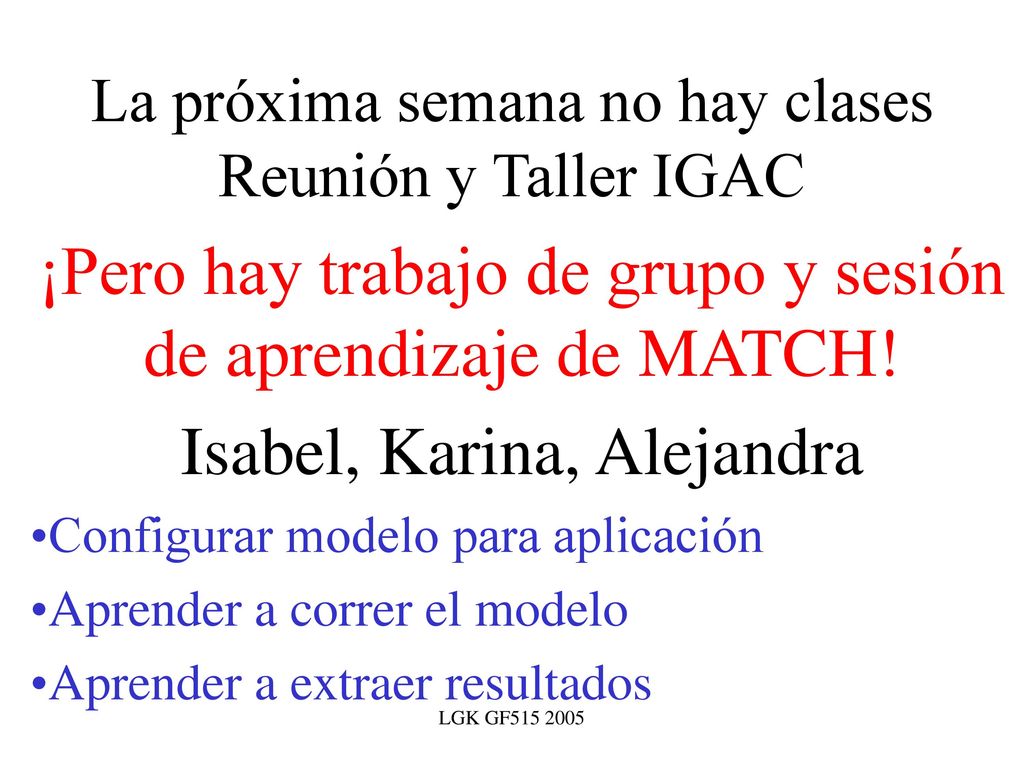

31 La próxima semana no hay clases Reunión y Taller IGAC
¡Pero hay trabajo de grupo y sesión de aprendizaje de MATCH! Isabel, Karina, Alejandra Configurar modelo para aplicación Aprender a correr el modelo Aprender a extraer resultados LGK GF
