SUBESTACIÓN MALENA Junio 6 de 2013 - CNO.

Presentación del tema: "SUBESTACIÓN MALENA Junio 6 de 2013 - CNO."— Transcripción de la presentación:

1 SUBESTACIÓN MALENA Junio 6 de CNO

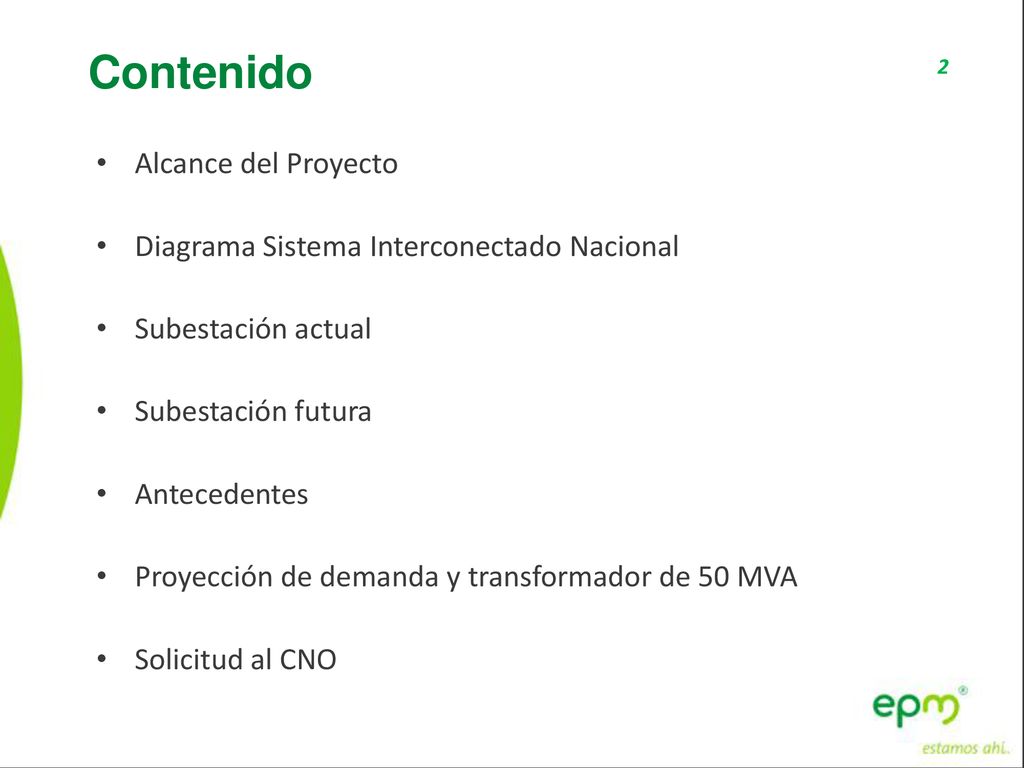

2 Contenido Alcance del Proyecto

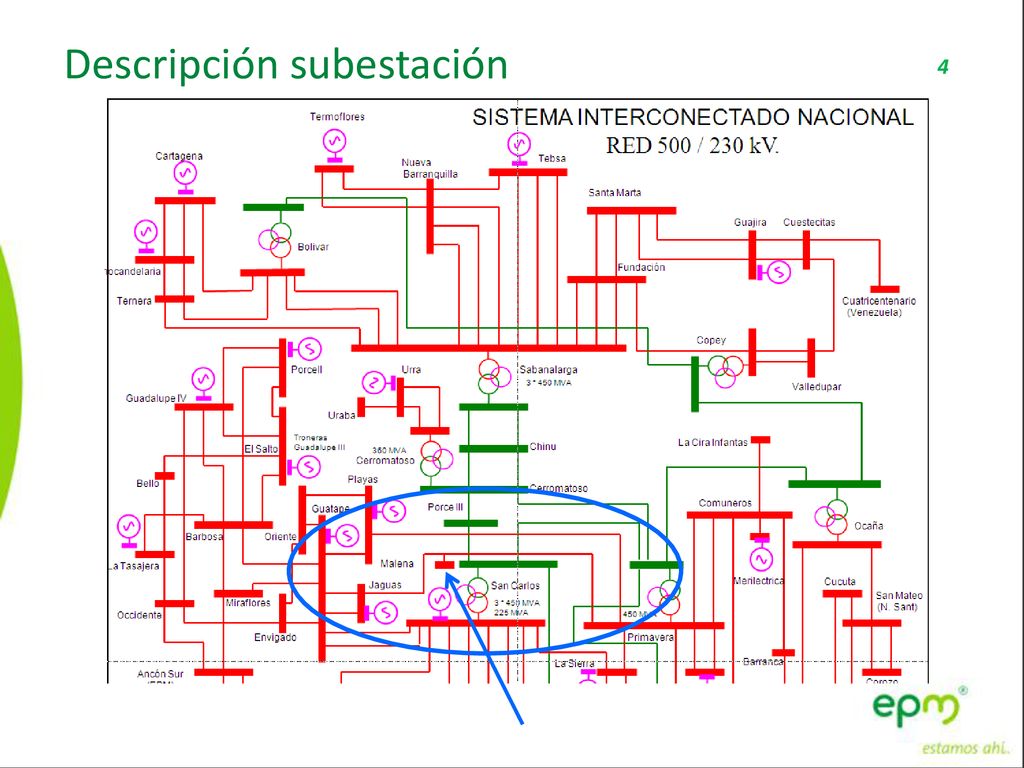

Diagrama Sistema Interconectado Nacional Subestación actual Subestación futura Antecedentes Proyección de demanda y transformador de 50 MVA Solicitud al CNO

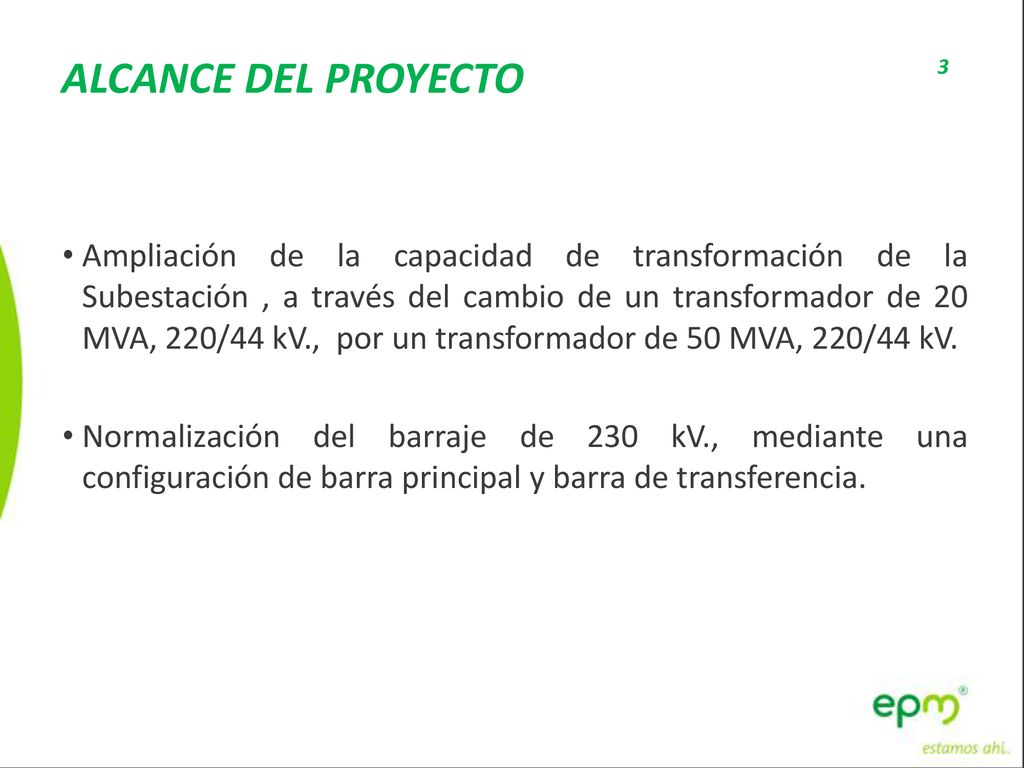

3 ALCANCE DEL PROYECTO Ampliación de la capacidad de transformación de la Subestación , a través del cambio de un transformador de 20 MVA, 220/44 kV., por un transformador de 50 MVA, 220/44 kV. Normalización del barraje de 230 kV., mediante una configuración de barra principal y barra de transferencia.

4 Descripción subestación

5 Subestación actual 66.1 km 8.6 km JAGUAS MALENA 220 KV SUB PRIMAVERA
(S/E en Interruptor y medio ) T1 20 MVA T2 - REPUESTO 20 MVA 44 KV PUERTO BERRIO ECOPETROL PROMINERALES 13.3 MVA 13.2 KV RESPALDO SAN JOSE DEL NUS

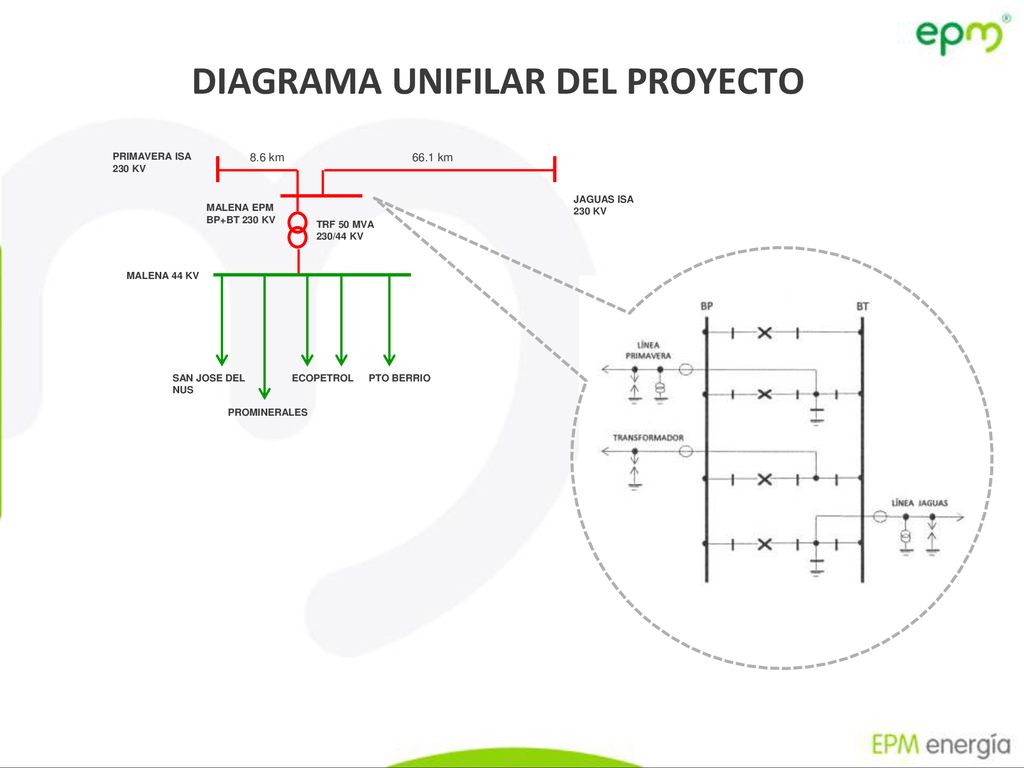

6 DIAGRAMA UNIFILAR DEL PROYECTO
PRIMAVERA ISA 230 KV 8.6 km 66.1 km JAGUAS ISA 230 KV MALENA EPM BP+BT 230 KV TRF 50 MVA 230/44 KV MALENA 44 KV SAN JOSE DEL NUS ECOPETROL PTO BERRIO PROMINERALES

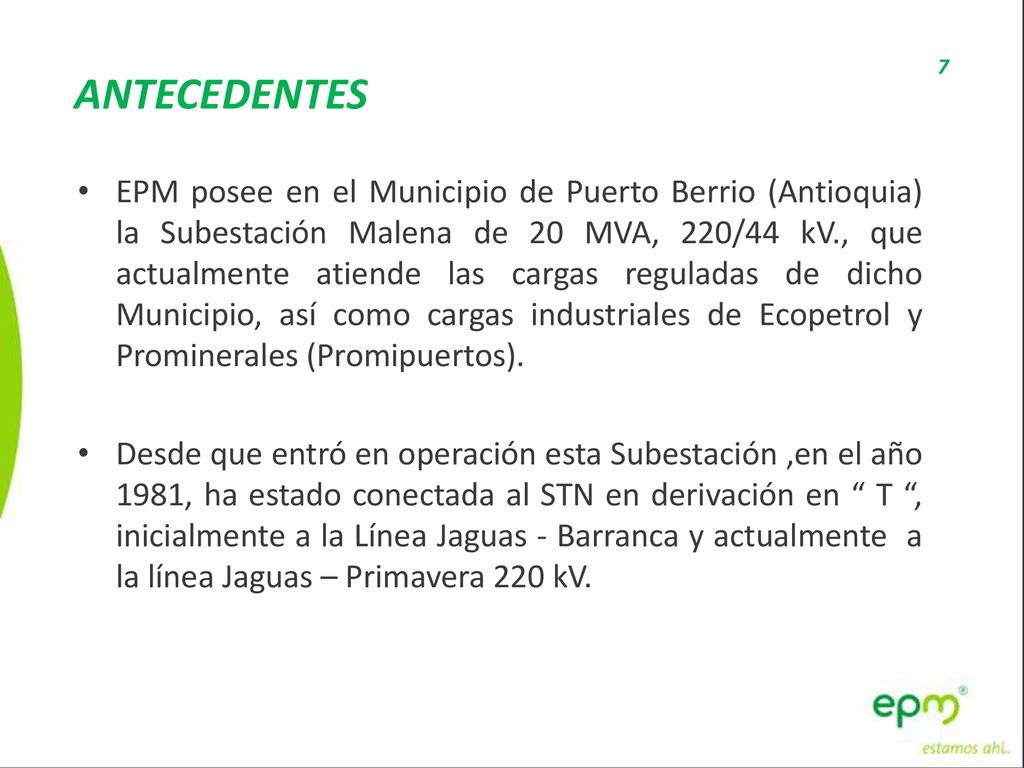

7 ANTECEDENTES EPM posee en el Municipio de Puerto Berrio (Antioquia) la Subestación Malena de 20 MVA, 220/44 kV., que actualmente atiende las cargas reguladas de dicho Municipio, así como cargas industriales de Ecopetrol y Prominerales (Promipuertos). Desde que entró en operación esta Subestación ,en el año 1981, ha estado conectada al STN en derivación en “ T “, inicialmente a la Línea Jaguas - Barranca y actualmente a la línea Jaguas – Primavera 220 kV.

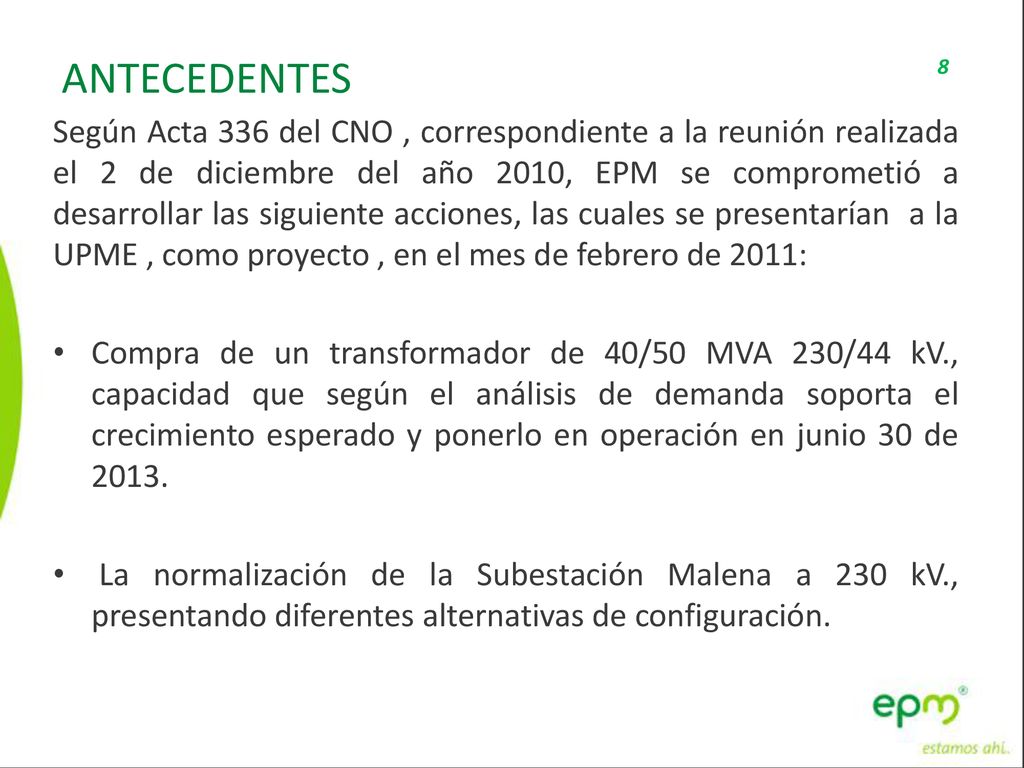

8 ANTECEDENTES Según Acta 336 del CNO , correspondiente a la reunión realizada el 2 de diciembre del año 2010, EPM se comprometió a desarrollar las siguiente acciones, las cuales se presentarían a la UPME , como proyecto , en el mes de febrero de 2011: Compra de un transformador de 40/50 MVA 230/44 kV., capacidad que según el análisis de demanda soporta el crecimiento esperado y ponerlo en operación en junio 30 de 2013. La normalización de la Subestación Malena a 230 kV., presentando diferentes alternativas de configuración.

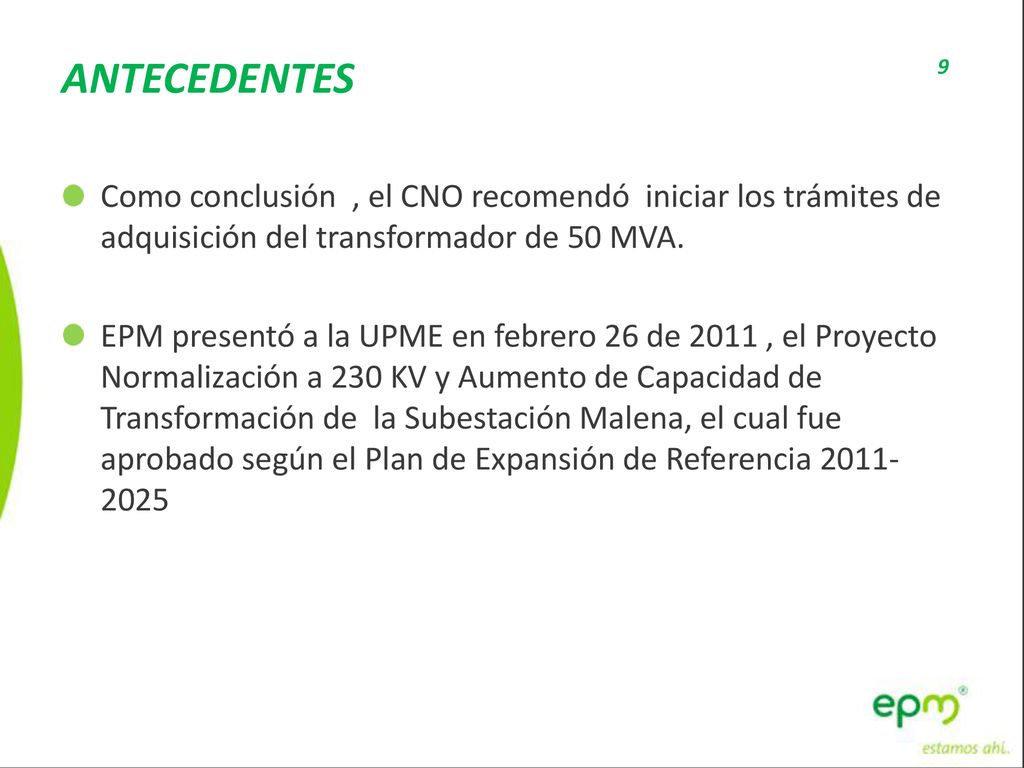

9 ANTECEDENTES Como conclusión , el CNO recomendó iniciar los trámites de adquisición del transformador de 50 MVA. EPM presentó a la UPME en febrero 26 de 2011 , el Proyecto Normalización a 230 KV y Aumento de Capacidad de Transformación de la Subestación Malena, el cual fue aprobado según el Plan de Expansión de Referencia

10 ANTECEDENTES Según comunicación dirigida al Director General de la Unidad de Planeación Minero Energética , con radicado , del 13 de febrero de 2012, EPM solicita ampliar el plazo del aumento de capacidad de transformación ( transformador de 50 MVA ) en 31 días a partir de junio 30 de 2013 ; es decir hasta julio 31 del mismo año.

11 PROYECCIÓN DEMANDA – ADQUISICIÓN TRANFORMADOR 50 MVA

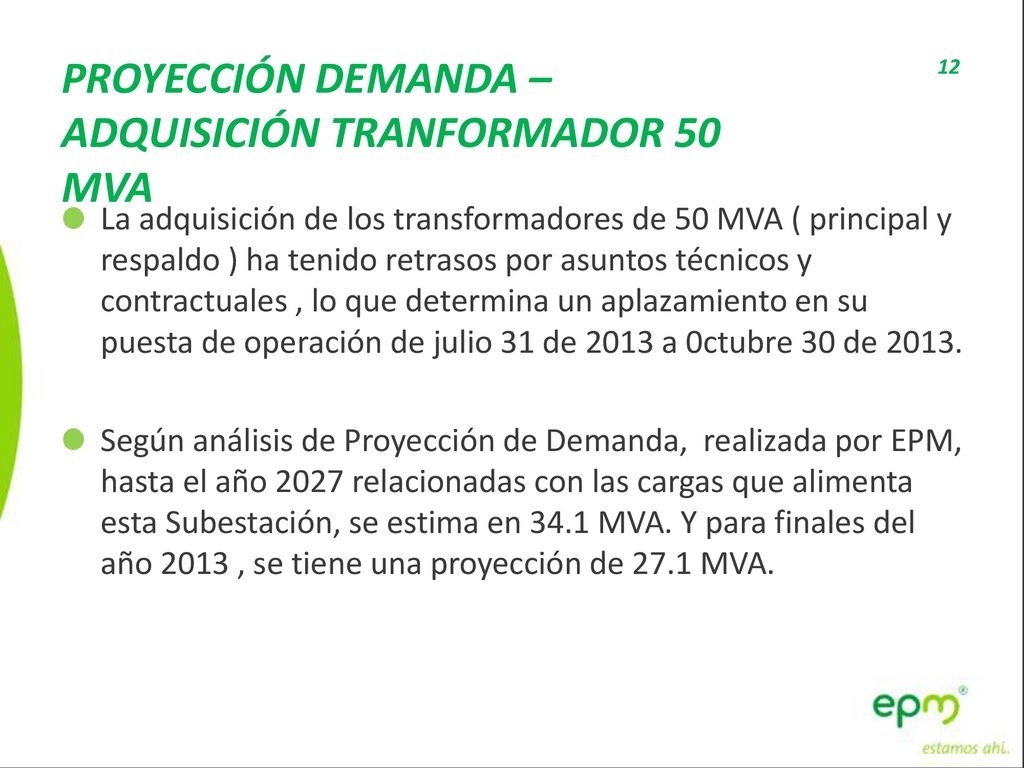

La adquisición de los transformadores de 50 MVA ( principal y respaldo ) ha tenido retrasos por asuntos técnicos y contractuales , lo que determina un aplazamiento en su puesta de operación de julio 31 de 2013 a 0ctubre 30 de 2013. Según análisis de Proyección de Demanda, realizada por EPM, hasta el año 2027 relacionadas con las cargas que alimenta esta Subestación, se estima en 34.1 MVA. Y para finales del año 2013 , se tiene una proyección de 27.1 MVA.

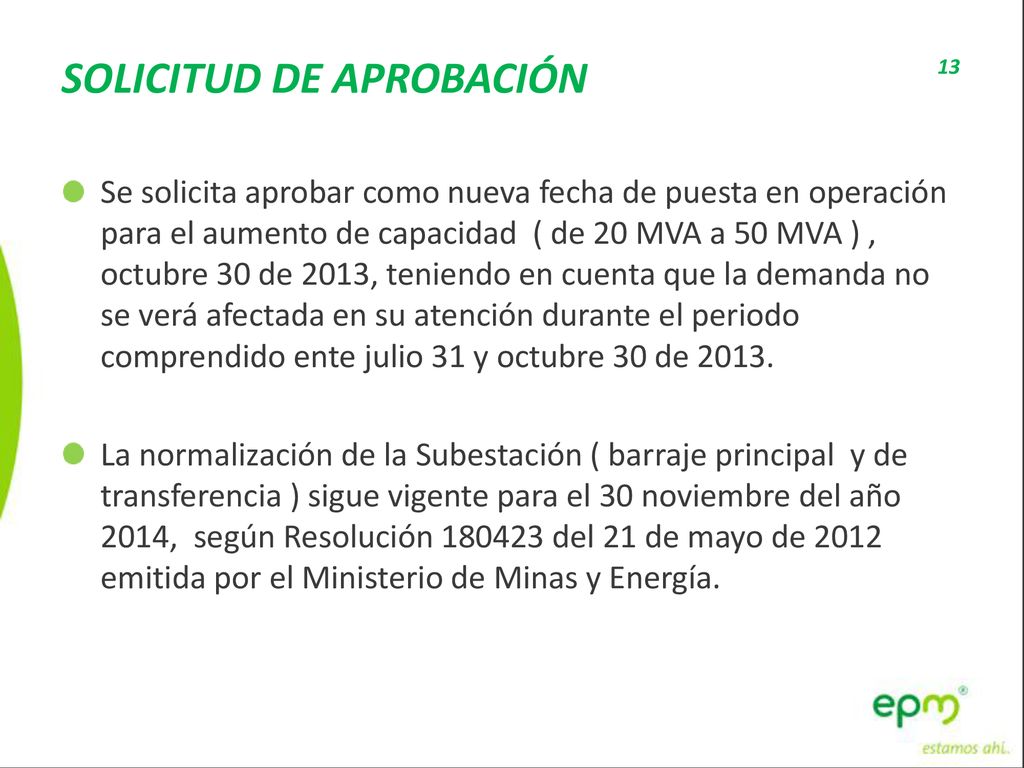

12 SOLICITUD DE APROBACIÓN
Se solicita aprobar como nueva fecha de puesta en operación para el aumento de capacidad ( de 20 MVA a 50 MVA ) , octubre 30 de 2013, teniendo en cuenta que la demanda no se verá afectada en su atención durante el periodo comprendido ente julio 31 y octubre 30 de 2013. La normalización de la Subestación ( barraje principal y de transferencia ) sigue vigente para el 30 noviembre del año 2014, según Resolución del 21 de mayo de 2012 emitida por el Ministerio de Minas y Energía.
