1

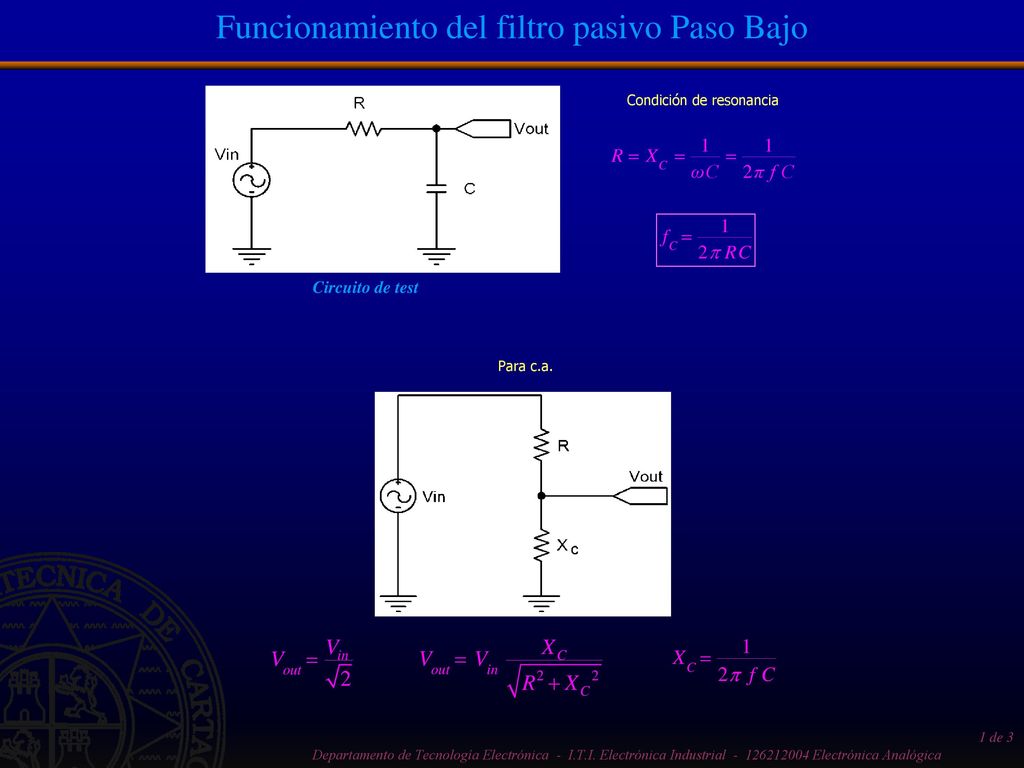

Funcionamiento del filtro pasivo Paso Bajo
Condición de resonancia Circuito de test Para c.a.
2

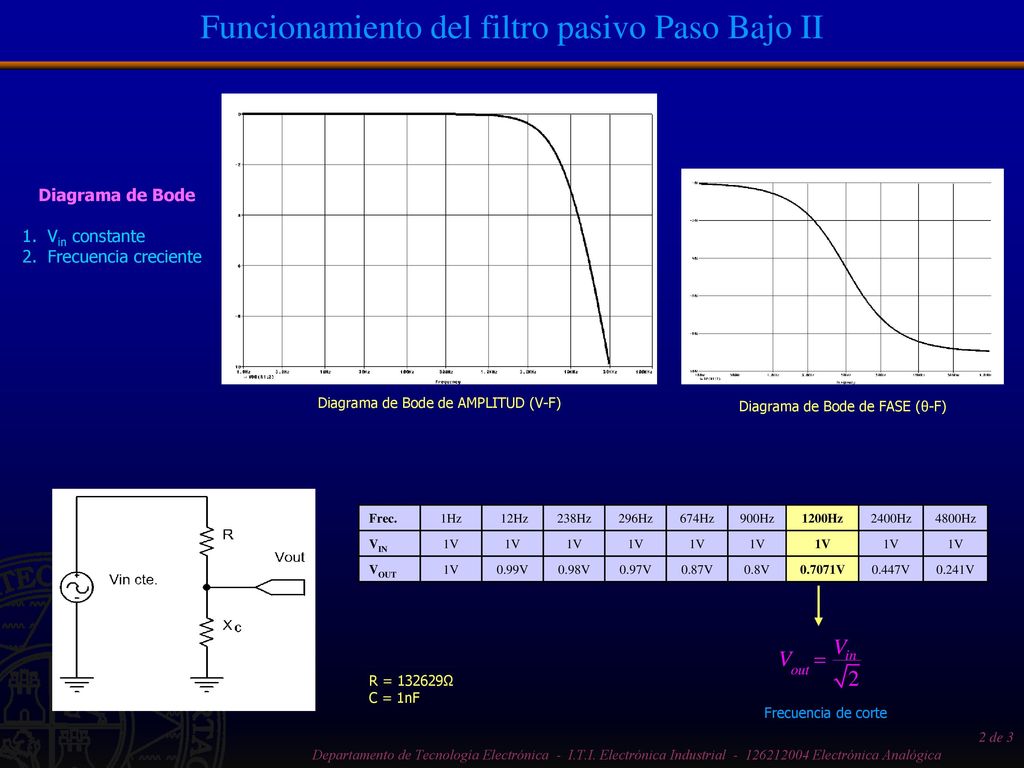

Funcionamiento del filtro pasivo Paso Bajo II
Diagrama de Bode Vin constante Frecuencia creciente Diagrama de Bode de AMPLITUD (V-F) Diagrama de Bode de FASE (θ-F) Frec. 1Hz 12Hz 238Hz 296Hz 674Hz 900Hz 1200Hz 2400Hz 4800Hz VIN 1V VOUT 0.99V 0.98V 0.97V 0.87V 0.8V 0.7071V 0.447V 0.241V R = Ω C = 1nF Frecuencia de corte
3

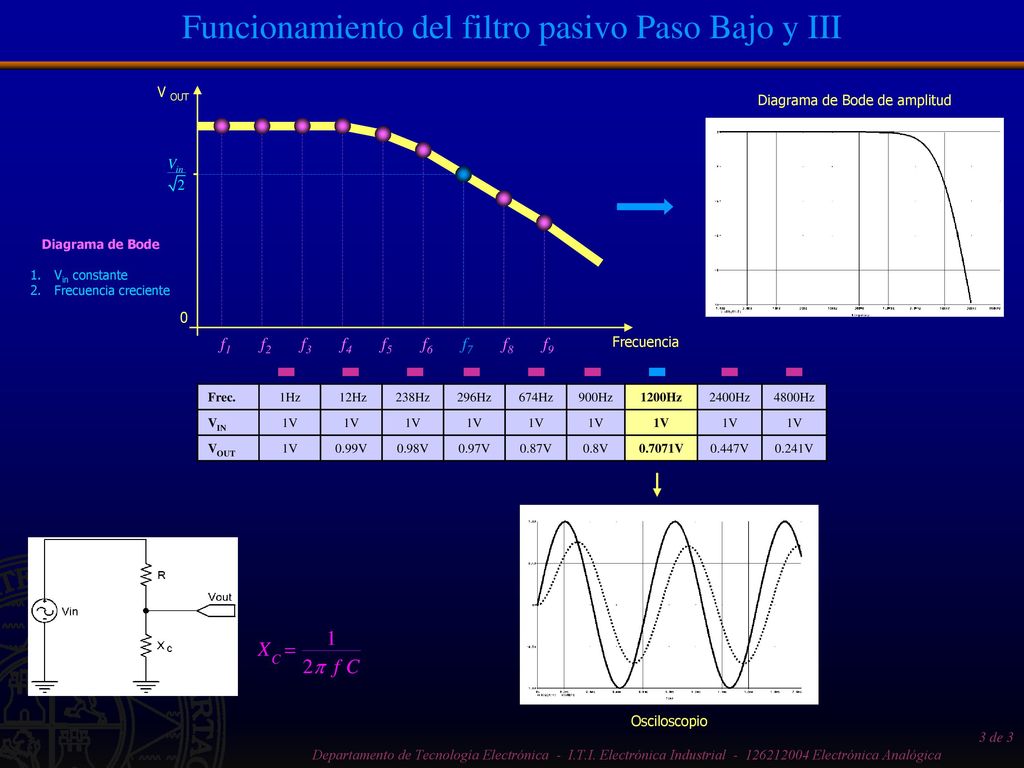

Funcionamiento del filtro pasivo Paso Bajo y III
V OUT Diagrama de Bode de amplitud - Diagrama de Bode Vin constante Frecuencia creciente f1 f2 f3 f4 f5 f6 f7 f8 f9 Frecuencia Frec. 1Hz 12Hz 238Hz 296Hz 674Hz 900Hz 1200Hz 2400Hz 4800Hz VIN 1V VOUT 0.99V 0.98V 0.97V 0.87V 0.8V 0.7071V 0.447V 0.241V Osciloscopio
