Circuitos Combinacionales.

Presentación del tema: "Circuitos Combinacionales."— Transcripción de la presentación:

1 Circuitos Combinacionales.
Javier Acuña O. EL42B. Procesamiento Digital de la Información.

2 Javier Acuña O. EL42B, Procesamiento Digital de la Información 2007.

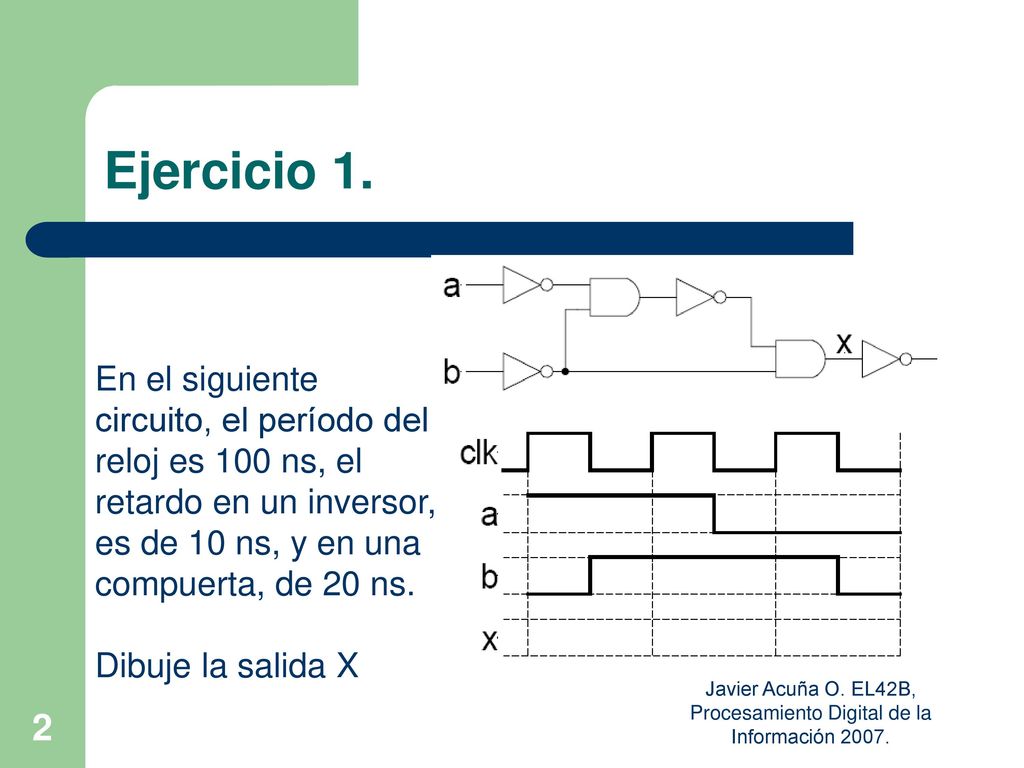

Ejercicio 1. En el siguiente circuito, el período del reloj es 100 ns, el retardo en un inversor, es de 10 ns, y en una compuerta, de 20 ns. Dibuje la salida X Javier Acuña O. EL42B, Procesamiento Digital de la Información 2007.

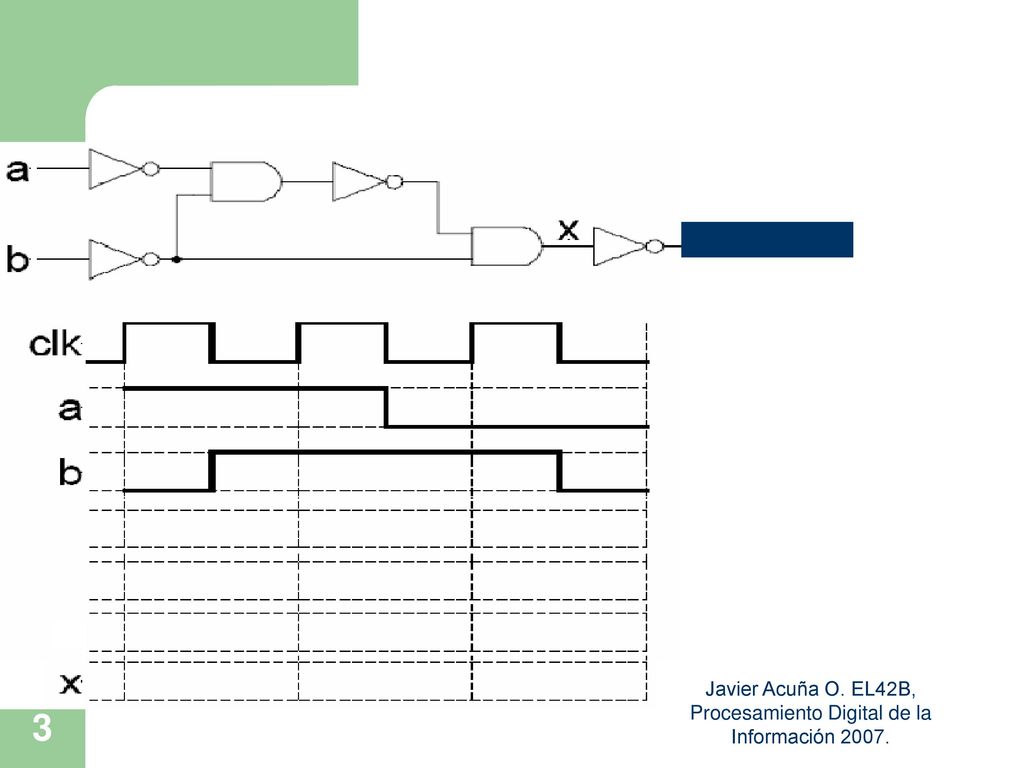

3 Javier Acuña O. EL42B, Procesamiento Digital de la Información 2007.
Ejercicio 1. Javier Acuña O. EL42B, Procesamiento Digital de la Información 2007.

4 Javier Acuña O. EL42B, Procesamiento Digital de la Información 2007.

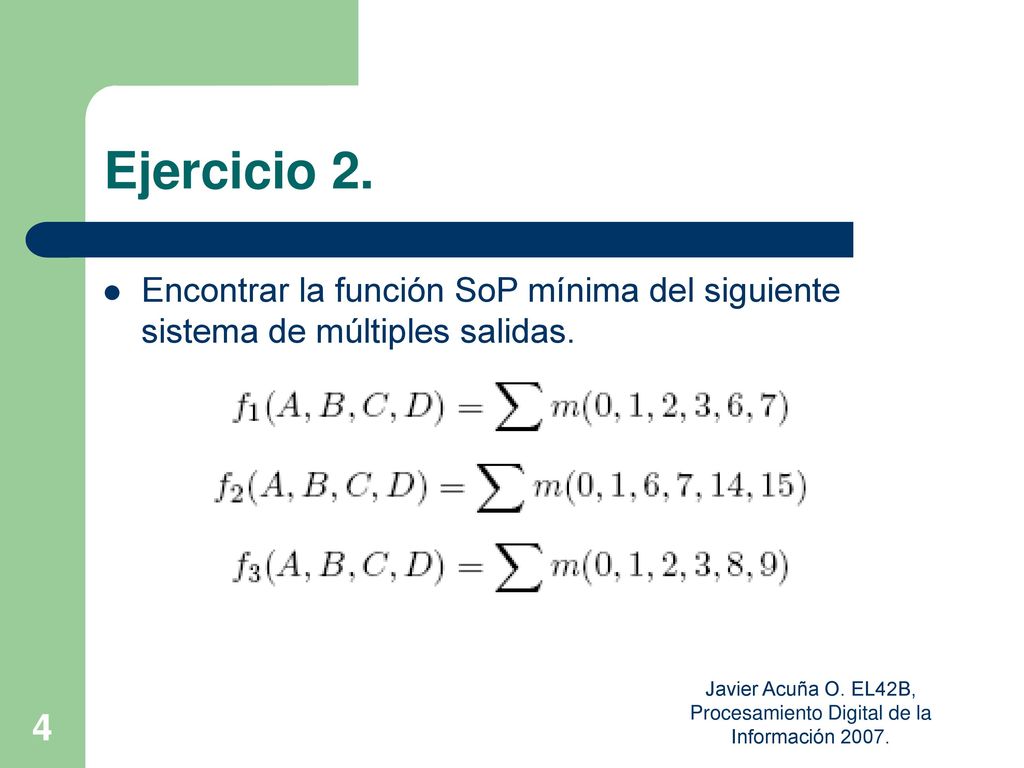

Ejercicio 2. Encontrar la función SoP mínima del siguiente sistema de múltiples salidas. Javier Acuña O. EL42B, Procesamiento Digital de la Información 2007.

5 Javier Acuña O. EL42B, Procesamiento Digital de la Información 2007.

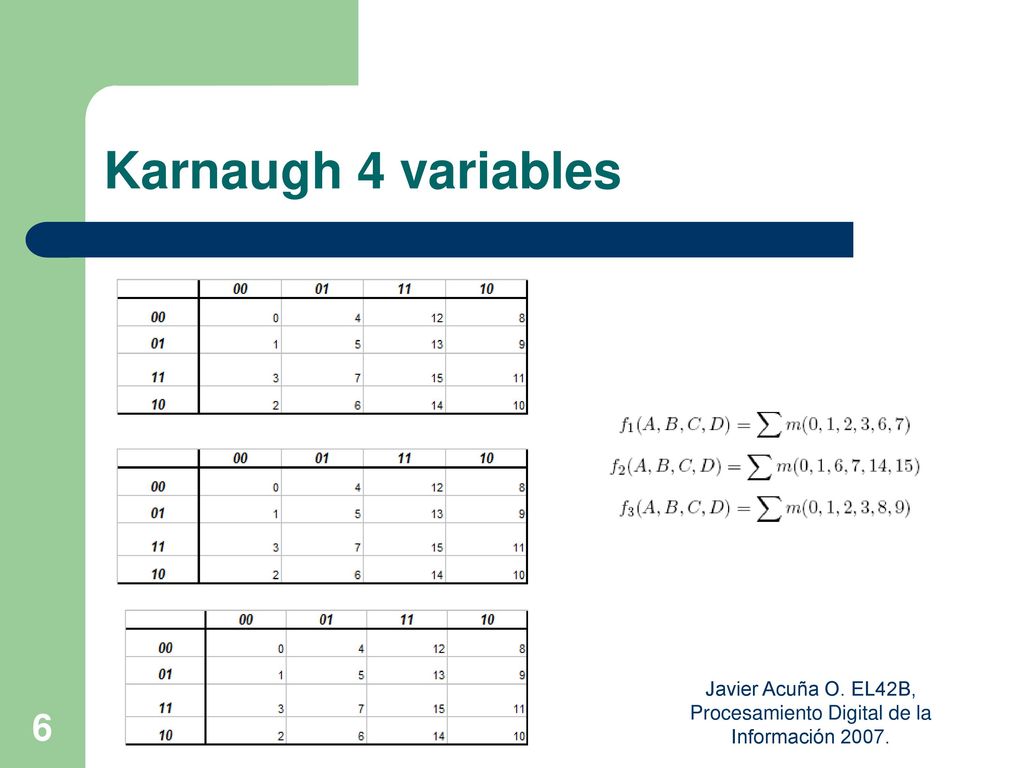

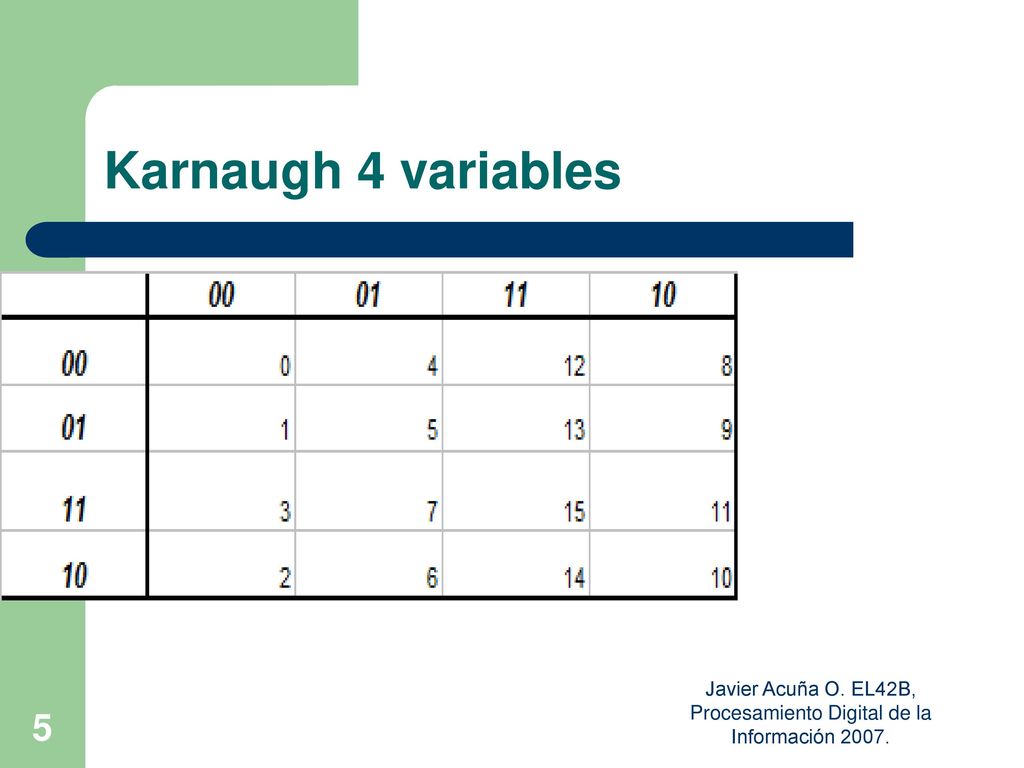

Karnaugh 4 variables Javier Acuña O. EL42B, Procesamiento Digital de la Información 2007.

6 Javier Acuña O. EL42B, Procesamiento Digital de la Información 2007.
Karnaugh 4 variables Javier Acuña O. EL42B, Procesamiento Digital de la Información 2007.

7 Javier Acuña O. EL42B, Procesamiento Digital de la Información 2007.
Karnaugh 4 variables Javier Acuña O. EL42B, Procesamiento Digital de la Información 2007.

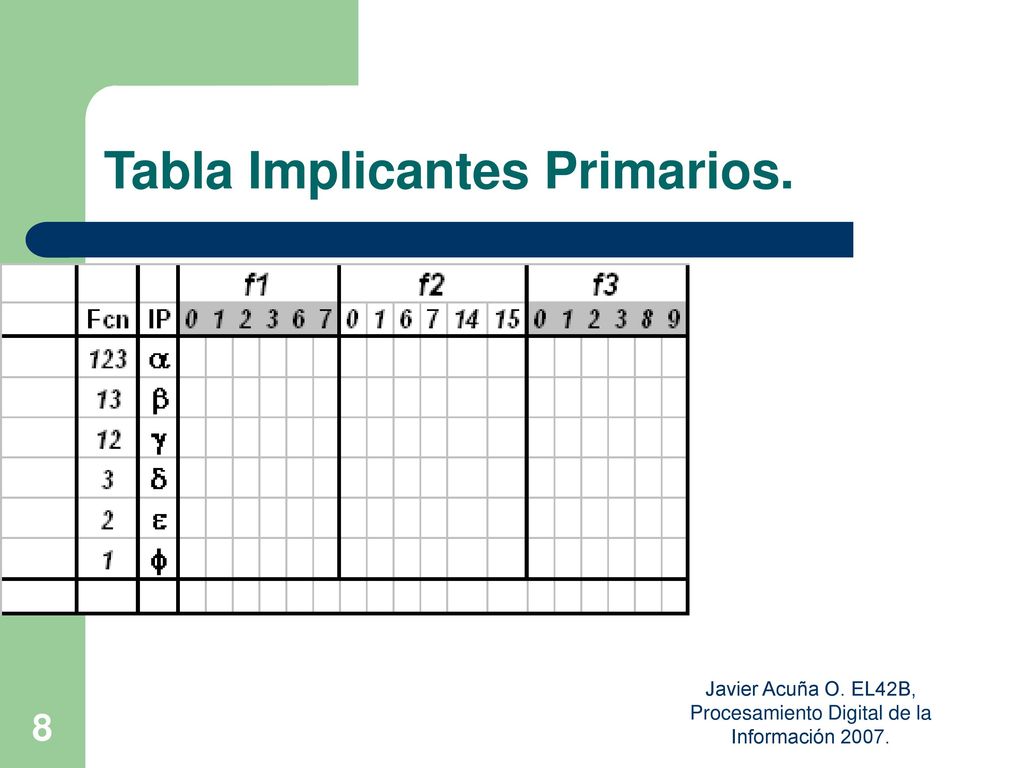

8 Tabla Implicantes Primarios.
Javier Acuña O. EL42B, Procesamiento Digital de la Información 2007.

9 Javier Acuña O. EL42B, Procesamiento Digital de la Información 2007.

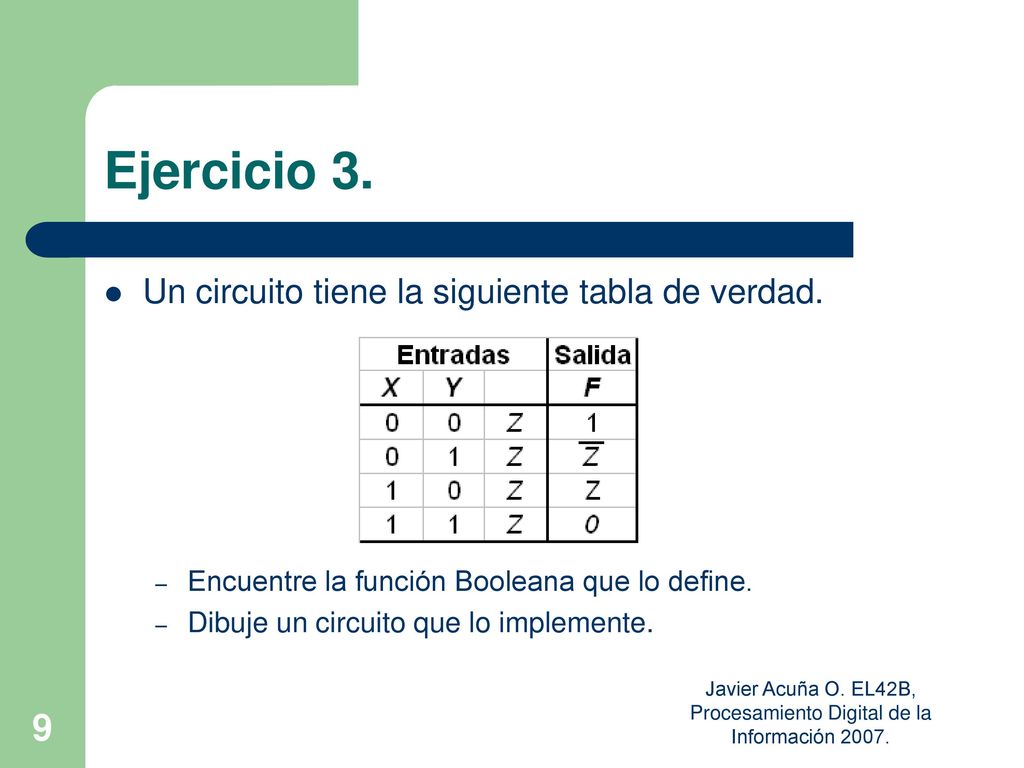

Ejercicio 3. Un circuito tiene la siguiente tabla de verdad. Encuentre la función Booleana que lo define. Dibuje un circuito que lo implemente. Javier Acuña O. EL42B, Procesamiento Digital de la Información 2007.

10 Javier Acuña O. EL42B, Procesamiento Digital de la Información 2007.

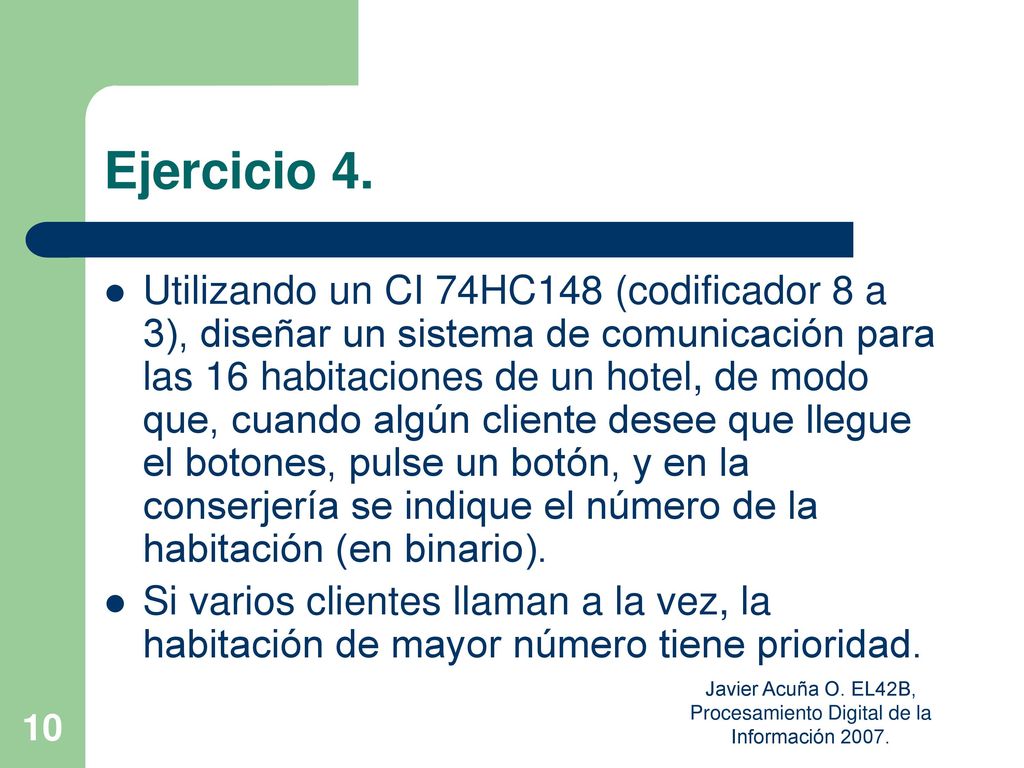

Ejercicio 4. Utilizando un CI 74HC148 (codificador 8 a 3), diseñar un sistema de comunicación para las 16 habitaciones de un hotel, de modo que, cuando algún cliente desee que llegue el botones, pulse un botón, y en la conserjería se indique el número de la habitación (en binario). Si varios clientes llaman a la vez, la habitación de mayor número tiene prioridad. Javier Acuña O. EL42B, Procesamiento Digital de la Información 2007.

11 Javier Acuña O. EL42B, Procesamiento Digital de la Información 2007.

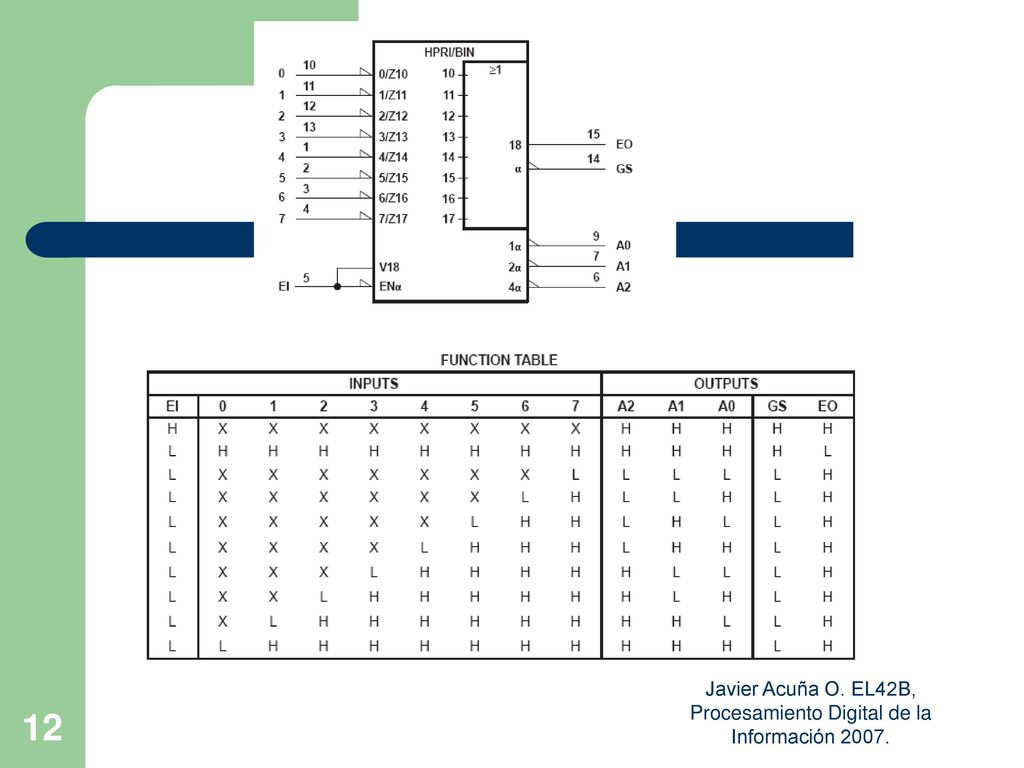

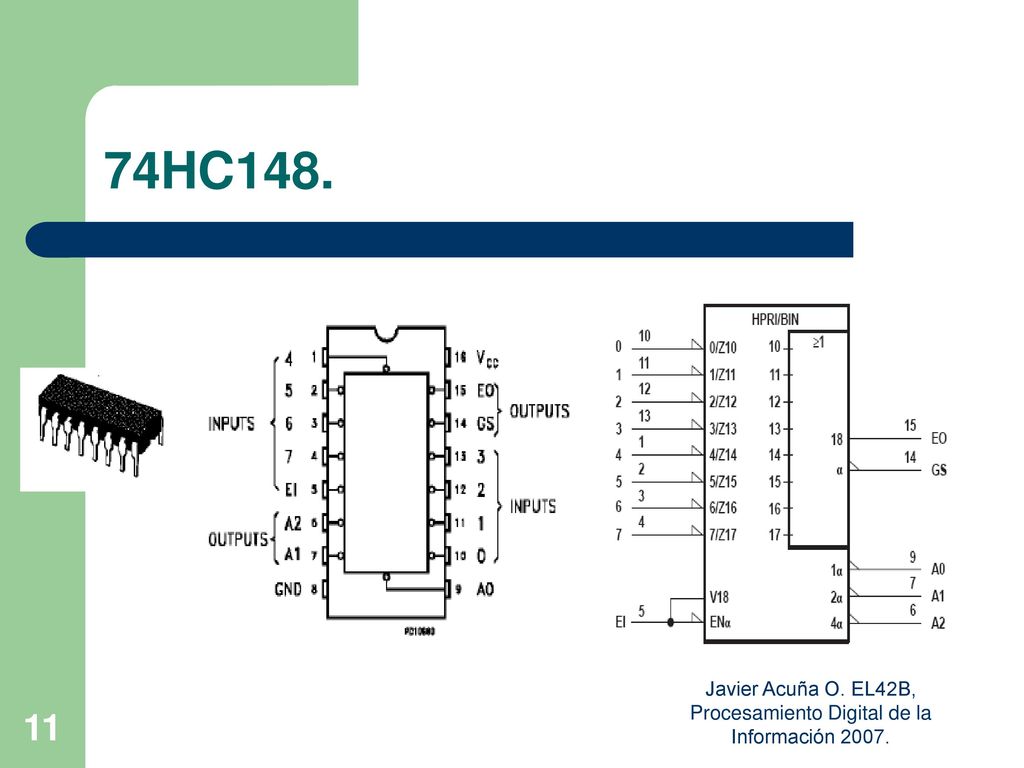

74HC148. Javier Acuña O. EL42B, Procesamiento Digital de la Información 2007.

12 Javier Acuña O. EL42B, Procesamiento Digital de la Información 2007.

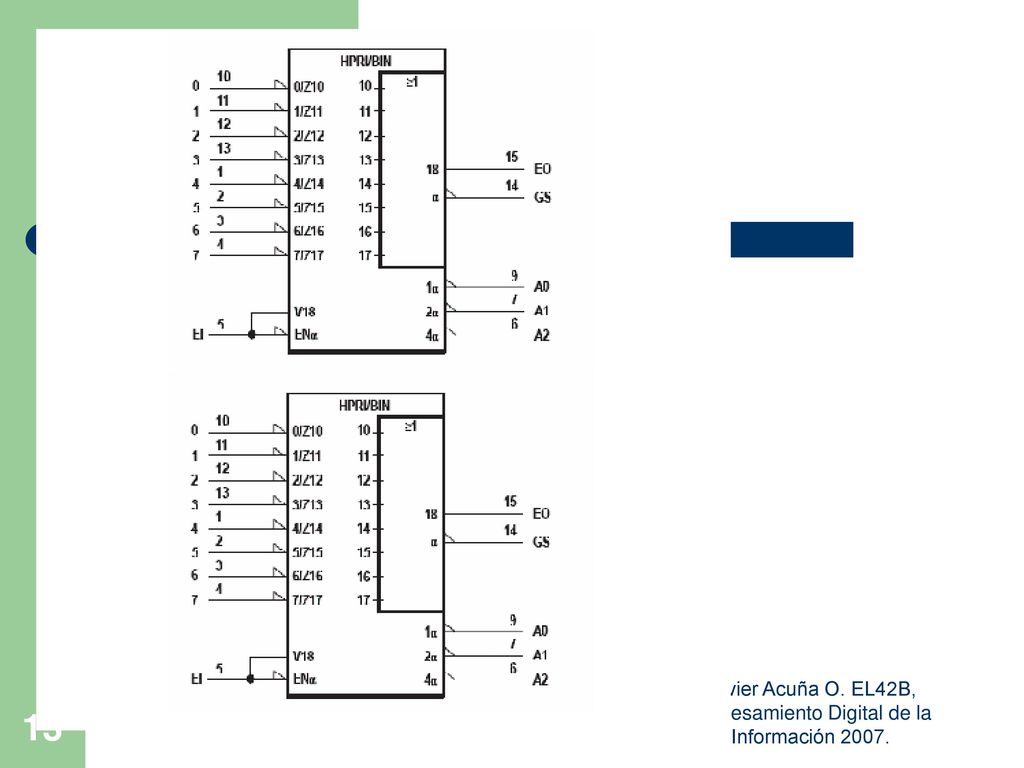

13 Javier Acuña O. EL42B, Procesamiento Digital de la Información 2007.

14 Javier Acuña O. EL42B, Procesamiento Digital de la Información 2007.
