2 Nuevas técnicas en Exploración Minera:
uso de drones para escaneo geofísico aéreo

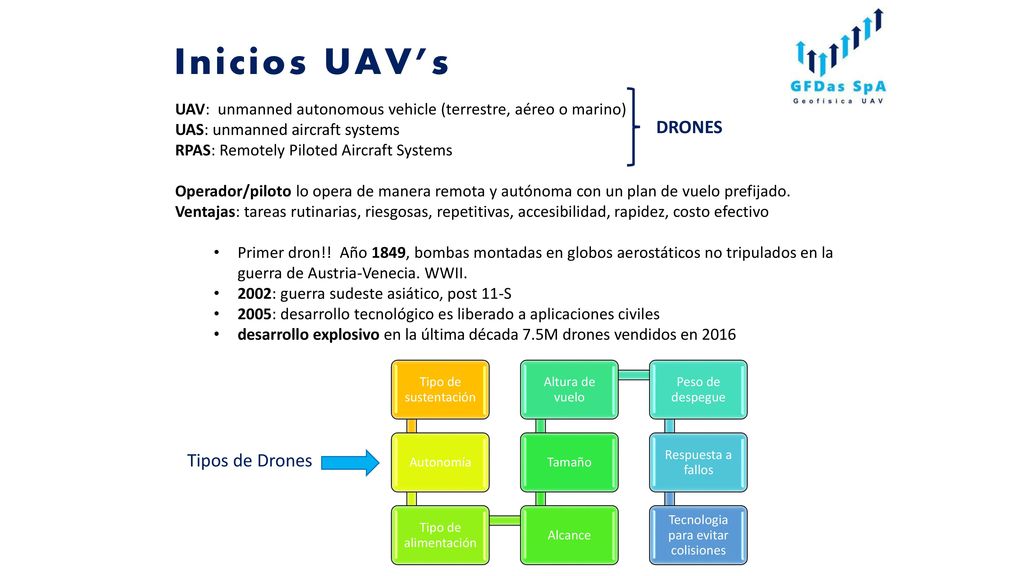

3 Tecnologia para evitar colisiones
Inicios UAV’s UAV: unmanned autonomous vehicle (terrestre, aéreo o marino) UAS: unmanned aircraft systems RPAS: Remotely Piloted Aircraft Systems Operador/piloto lo opera de manera remota y autónoma con un plan de vuelo prefijado. Ventajas: tareas rutinarias, riesgosas, repetitivas, accesibilidad, rapidez, costo efectivo Primer dron!! Año 1849, bombas montadas en globos aerostáticos no tripulados en la guerra de Austria-Venecia. WWII. 2002: guerra sudeste asiático, post 11-S 2005: desarrollo tecnológico es liberado a aplicaciones civiles desarrollo explosivo en la última década 7.5M drones vendidos en 2016 DRONES Tipo de sustentación Autonomía Tipo de alimentación Alcance Tamaño Altura de vuelo Peso de despegue Respuesta a fallos Tecnologia para evitar colisiones uso masivo de drones para aplicaciones recreacionales y profesionales ha permitido una disminución sustantiva en sus costos, abriendo el espectro de oportunidades de utilización en variados ámbitos Tipos de Drones

4 Drones e Industria Defensa Seguridad y prevención
Emergencias y desastres naturales Ayuda humanitaria Medio ambiente Agricultura y Forestal Energía Construcción Corretaje propiedades y Seguros Planificación urbana Acceso internet zonas remotas Transporte Deportes extremos y andinismo Entretenimiento Periodismo, cine y publicidad Actividades ilegales Arqueología Minería Exploraciones: Geofísica (escaneo aéreo)

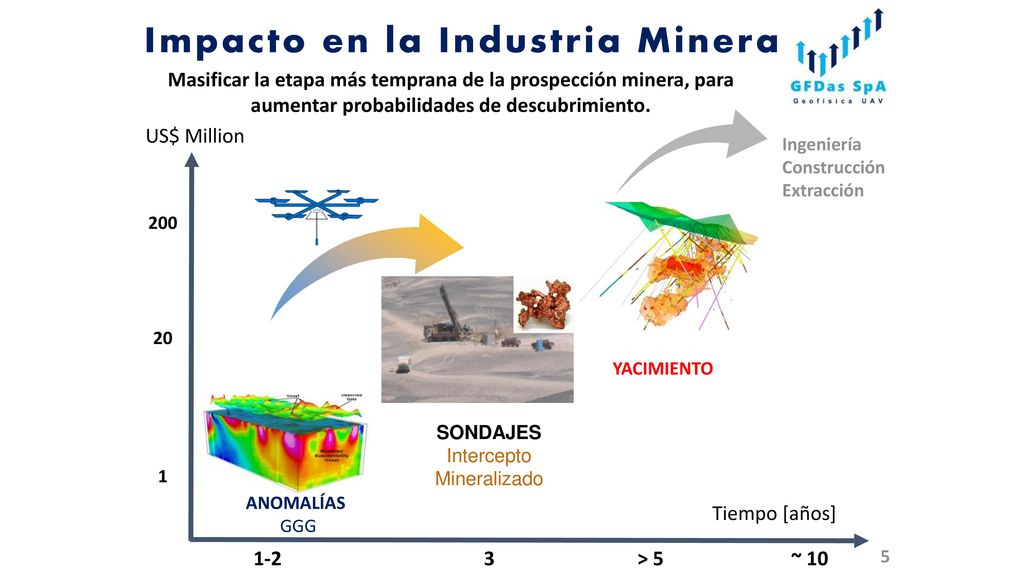

5 Impacto en la Industria Minera
Masificar la etapa más temprana de la prospección minera, para aumentar probabilidades de descubrimiento. US$ Million Ingeniería Construcción Extracción 200 20 1 YACIMIENTO SONDAJES Intercepto Mineralizado ANOMALÍAS GGG Tiempo [años] > 5 ~ 10

6 Aplicaciones en Exploración Minera
Exploración más riesgosa, con mayor incertidumbre y de alto costo El Salvador Inca de Oro Cerro Colorado Qda. Blanca Collahuasi El Abra RT Chuqui MM Toki G. Mistral Spence S. Gorda El Tesoro Centinela Escondida Zaldivar Antucoya El Peñón Más y Mejor: Geología de subsuperficie Mapas estructurales Modelamiento de alteración/mineralización en blancos ciegos Modelos 3D de exploración robustos Solución: Datos geofísicos de alta resolución y calidad a bajo costo Combinación de multiregistros geofísicos para agregar valor al proceso de exploración Delineación/alto pronóstico para detección blancos ocultos y profundos Chile: Alto potencial minero Enormes reservas mineras esperando ser descubiertas

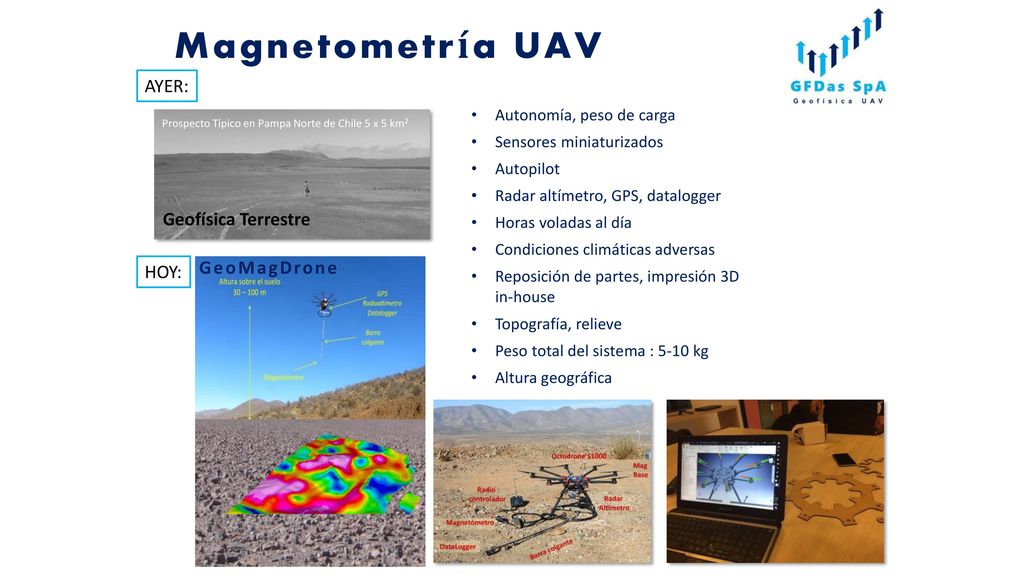

7 Magnetometría UAV AYER: Geofísica Terrestre GeoMagDrone HOY:
Autonomía, peso de carga Sensores miniaturizados Autopilot Radar altímetro, GPS, datalogger Horas voladas al día Condiciones climáticas adversas Reposición de partes, impresión 3D in-house Topografía, relieve Peso total del sistema : 5-10 kg Altura geográfica Prospecto Típico en Pampa Norte de Chile 5 x 5 km2 Geofísica Terrestre HOY: GeoMagDrone

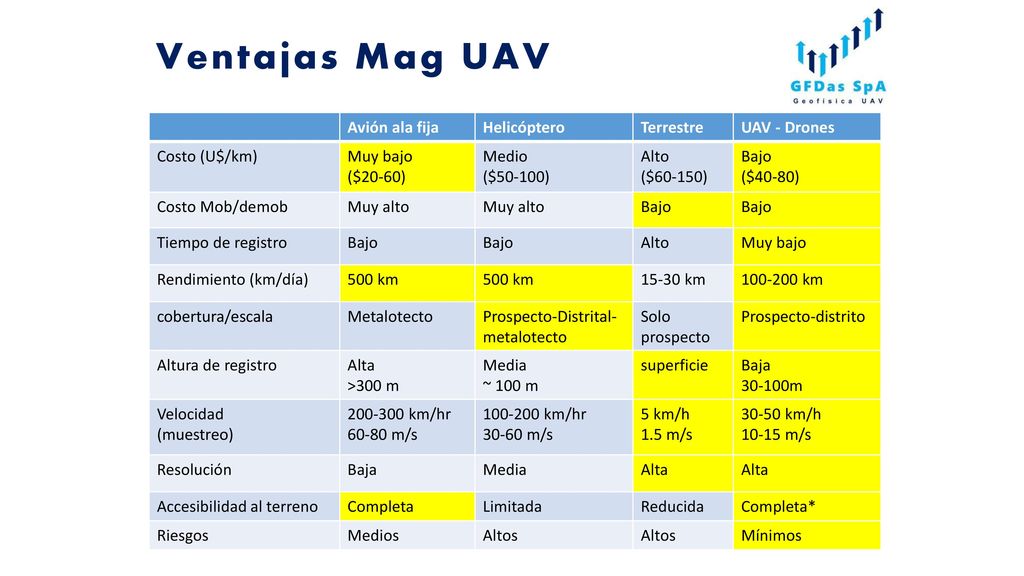

8 Ventajas Mag UAV Avión ala fija Helicóptero Terrestre UAV - Drones
Costo (U$/km) Muy bajo ($20-60) Medio ($50-100) Alto ($60-150) Bajo ($40-80) Costo Mob/demob Muy alto Tiempo de registro Rendimiento (km/día) 500 km 15-30 km km cobertura/escala Metalotecto Prospecto-Distrital-metalotecto Solo prospecto Prospecto-distrito Altura de registro Alta >300 m Media ~ 100 m superficie Baja 30-100m Velocidad (muestreo) km/hr 60-80 m/s km/hr 30-60 m/s 5 km/h 1.5 m/s 30-50 km/h 10-15 m/s Resolución Accesibilidad al terreno Completa Limitada Reducida Completa* Riesgos Medios Altos Mínimos Viento, lluvia, temperaturas extremas Relieve complejo, altura, zonas inundadas

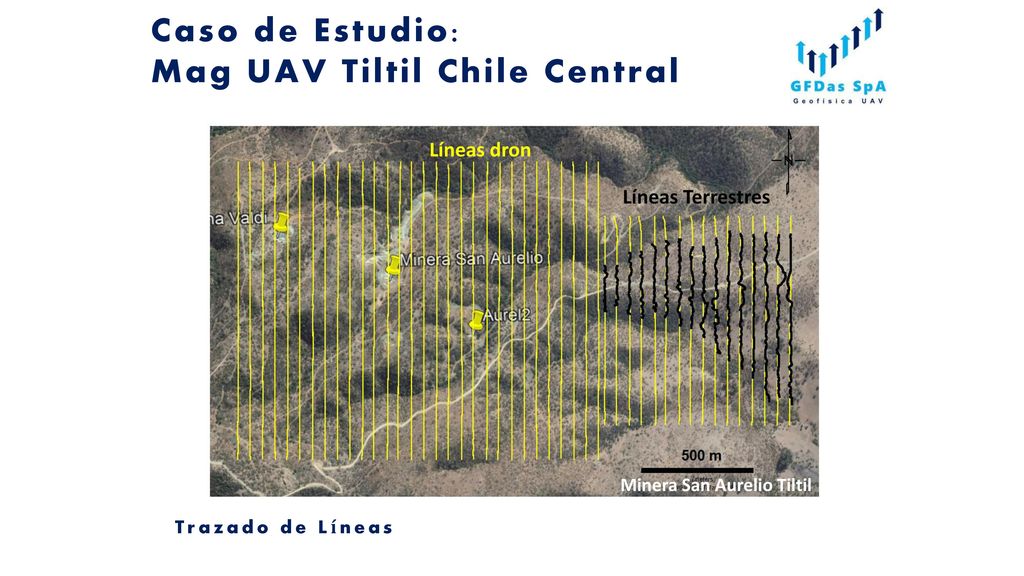

9 Mag UAV Tiltil Chile Central
Caso de Estudio: Mag UAV Tiltil Chile Central Líneas dron Líneas Terrestres Minera San Aurelio Tiltil Trazado de Líneas

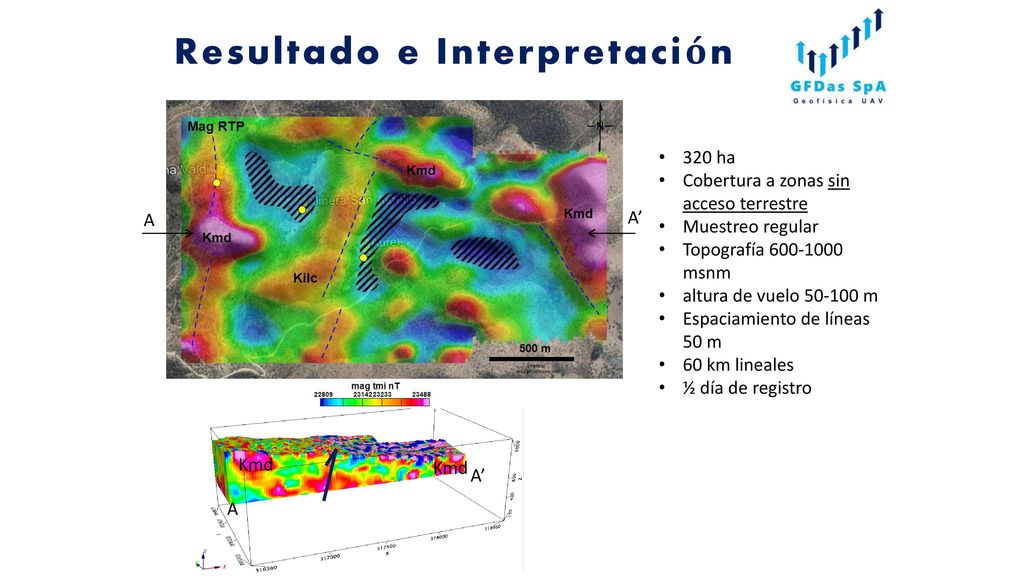

10 Resultado e Interpretación
320 ha Cobertura a zonas sin acceso terrestre Muestreo regular Topografía msnm altura de vuelo m Espaciamiento de líneas 50 m 60 km lineales ½ día de registro A’ A Kmd

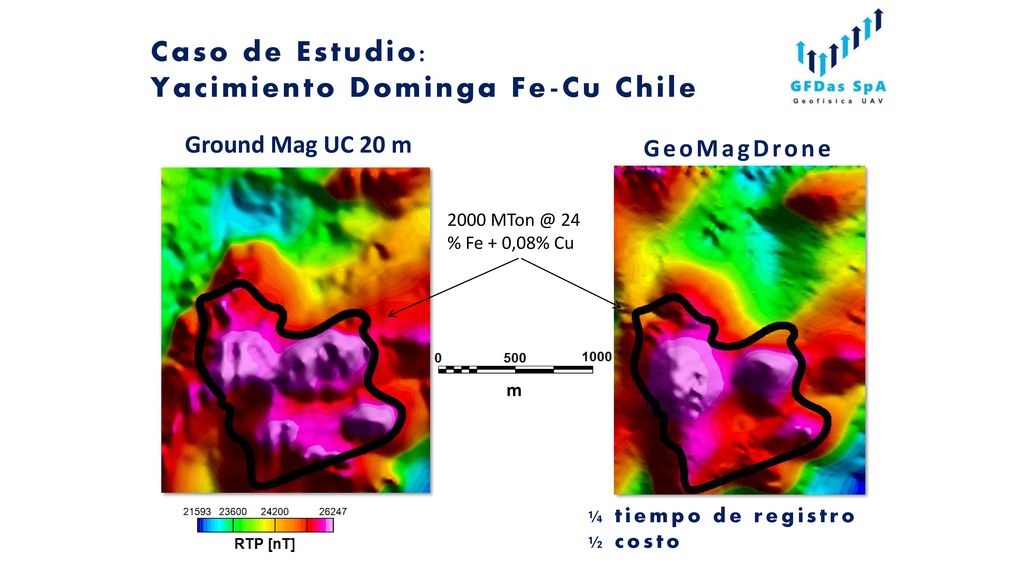

11 Yacimiento Dominga Fe-Cu Chile
Caso de Estudio: Yacimiento Dominga Fe-Cu Chile Ground Mag UC 20 m GeoMagDrone % Fe + 0,08% Cu m ¼ tiempo de registro ½ costo

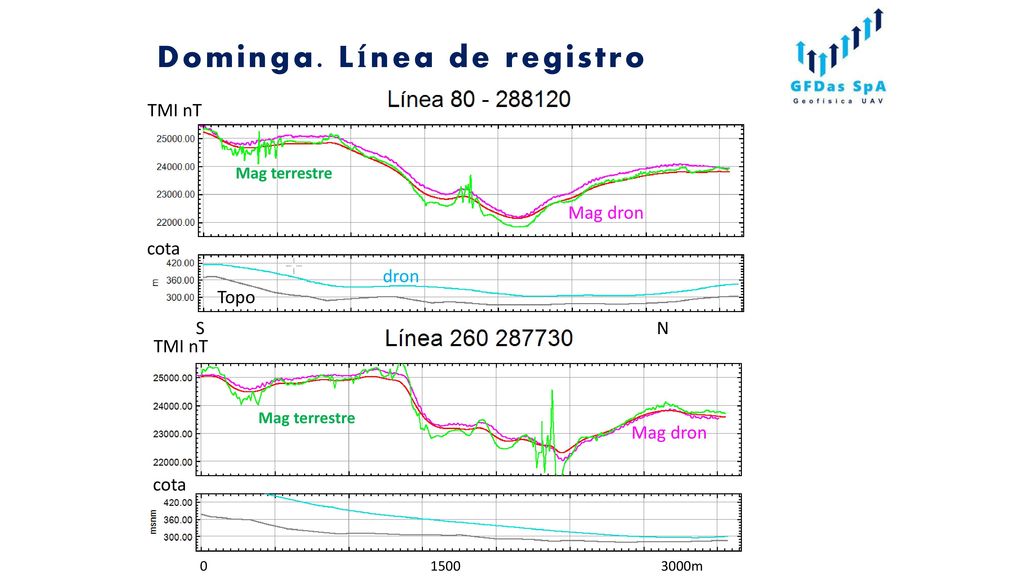

12 Dominga. Línea de registro
TMI nT cota Mag terrestre Mag dron Topo dron S N TMI nT cota Mag terrestre Mag dron m

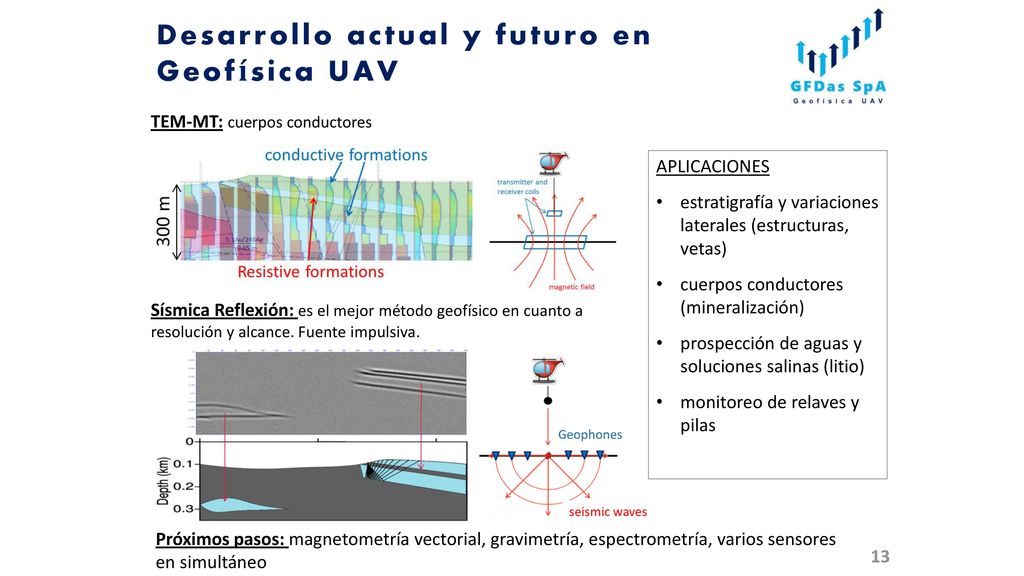

13 Desarrollo actual y futuro en Geofísica UAV
TEM-MT: cuerpos conductores APLICACIONES estratigrafía y variaciones laterales (estructuras, vetas) cuerpos conductores (mineralización) prospección de aguas y soluciones salinas (litio) monitoreo de relaves y pilas Sísmica Reflexión: es el mejor método geofísico en cuanto a resolución y alcance. Fuente impulsiva. Próximos pasos: magnetometría vectorial, gravimetría, espectrometría, varios sensores en simultáneo

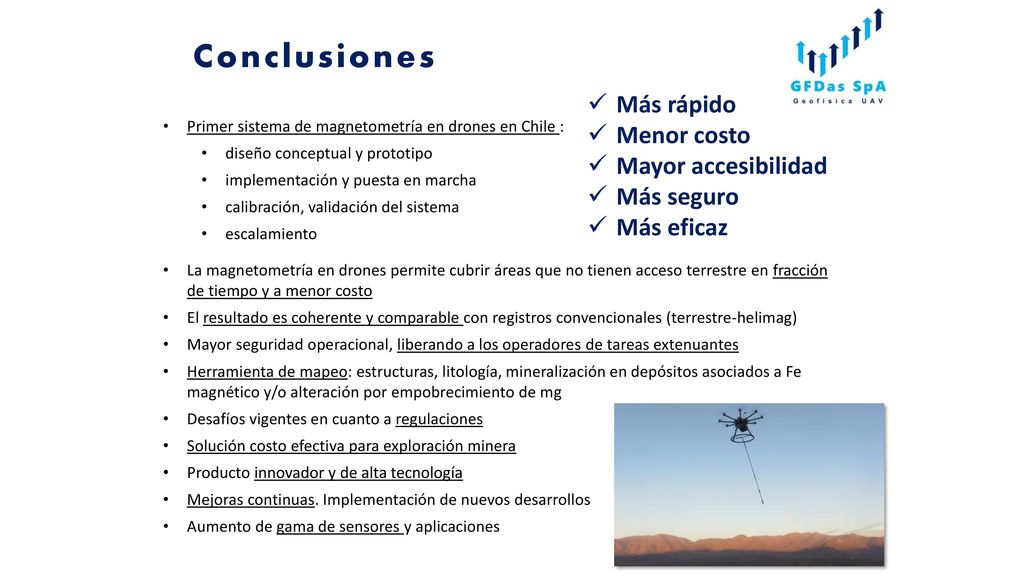

14 Conclusiones Más rápido Menor costo Mayor accesibilidad Más seguro
Más eficaz Primer sistema de magnetometría en drones en Chile : diseño conceptual y prototipo implementación y puesta en marcha calibración, validación del sistema escalamiento La magnetometría en drones permite cubrir áreas que no tienen acceso terrestre en fracción de tiempo y a menor costo El resultado es coherente y comparable con registros convencionales (terrestre-helimag) Mayor seguridad operacional, liberando a los operadores de tareas extenuantes Herramienta de mapeo: estructuras, litología, mineralización en depósitos asociados a Fe magnético y/o alteración por empobrecimiento de mg Desafíos vigentes en cuanto a regulaciones Solución costo efectiva para exploración minera Producto innovador y de alta tecnología Mejoras continuas. Implementación de nuevos desarrollos Aumento de gama de sensores y aplicaciones
