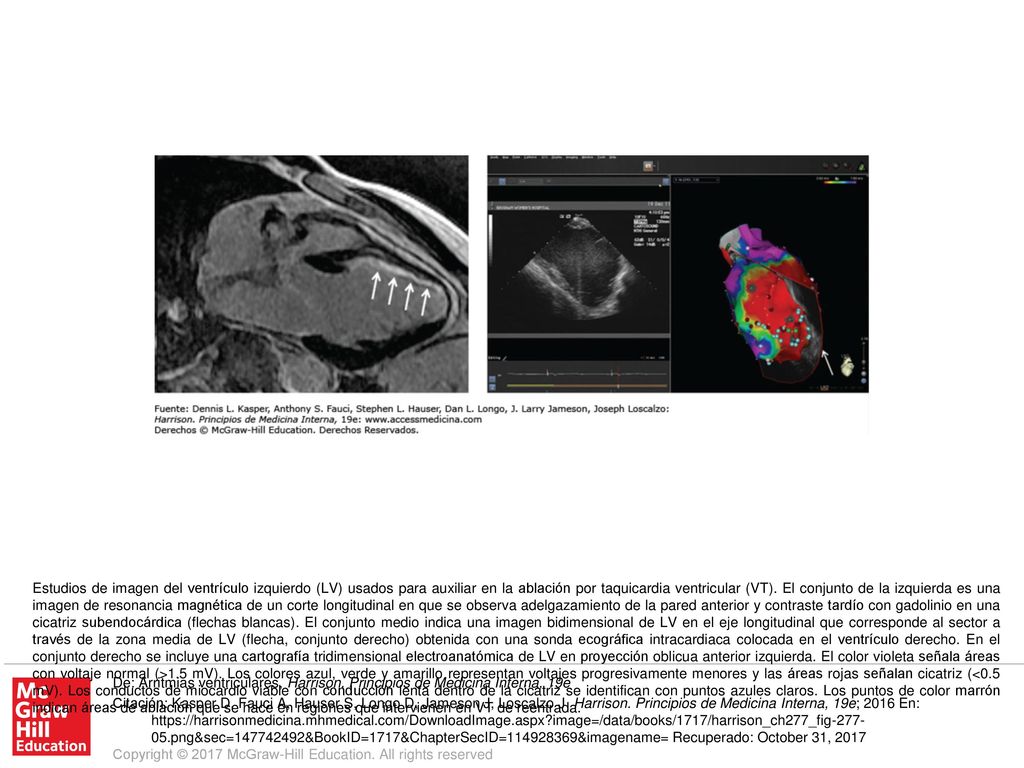

Estudios de imagen del ventrículo izquierdo (LV) usados para auxiliar en la ablación por taquicardia ventricular (VT). El conjunto de la izquierda es una imagen de resonancia magnética de un corte longitudinal en que se observa adelgazamiento de la pared anterior y contraste tardío con gadolinio en una cicatriz subendocárdica (flechas blancas). El conjunto medio indica una imagen bidimensional de LV en el eje longitudinal que corresponde al sector a través de la zona media de LV (flecha, conjunto derecho) obtenida con una sonda ecográfica intracardiaca colocada en el ventrículo derecho. En el conjunto derecho se incluye una cartografía tridimensional electroanatómica de LV en proyección oblicua anterior izquierda. El color violeta señala áreas con voltaje normal (>1.5 mV). Los colores azul, verde y amarillo representan voltajes progresivamente menores y las áreas rojas señalan cicatriz (<0.5 mV). Los conductos de miocardio viable con conducción lenta dentro de la cicatriz se identifican con puntos azules claros. Los puntos de color marrón indican áreas de ablación que se hace en regiones que intervienen en VT de reentrada. De: Arritmias ventriculares, Harrison. Principios de Medicina Interna, 19e Citación: Kasper D, Fauci A, Hauser S, Longo D, Jameson J, Loscalzo J. Harrison. Principios de Medicina Interna, 19e; 2016 En: Recuperado: October 31, 2017 Copyright © 2017 McGraw-Hill Education. All rights reserved
