ASIGNACION: 20% LA ENTREGA Y 20% LA SUSTENTACION
DESCRIPCIÓN DEL PROCESO: 1.- SI LA PRESION ESTA POR DEBAJO DEL VALOR DETECTADO POR PSL Y SI LLEGA AL PUNTO O VALOR LSH, LA BOMBA DEBE ARRANCAR. 2.- SI LA PRESION LLEGA A SER SUPERIOR AL VALOR PSH O SI EL NIVEL DEL TANQUE ES INFERIOR AL VALOR DETECTADO POR LSL, LA BOMBA DEBE APAGAR, Y EN ESTE ULTIMO CASO SE DEBE ACTIVAR LA ALARMA (LUZ ROJA). 3.- UNA VEZ QUE SE HA GENERADO UNA ALARMA, LA MISMA DEBE PERMANECER ACTIVADA, HASTA QUE LA CONDICION DE BAJO NIVEL NO EXISTA. 4.- SI LA BOMBA ESTA FUNCIONANDO SE DEBE ENCENDER LA LUZ VERDE (BOMBA EN EL PANEL) 5.- EL SISTEMA TIENE UN BOTON DE INICIO (ON) Y TIENE UN PARO DE EMERGENCIA (OFF). EL SISTEMA NO DEBE FUNCIONAR SI EL INTERRUPTOR ESTA EN OFF. REALIZAR EL PROGRAMA EN PLC, EN DIAGRAMA ESCALERA, QUE CONTROLE ESTE PROCESO. REPÚBLICA BOLIVARIANA DE VENEZUELA UNIVERSIDAD ALONSO DE OJEDA FACULTAD DE INGENIERÍA ESCUELA DE INGENIERÍA INDUSTRIAL CONTROL AUTOMATICO DE PROCESOS
2

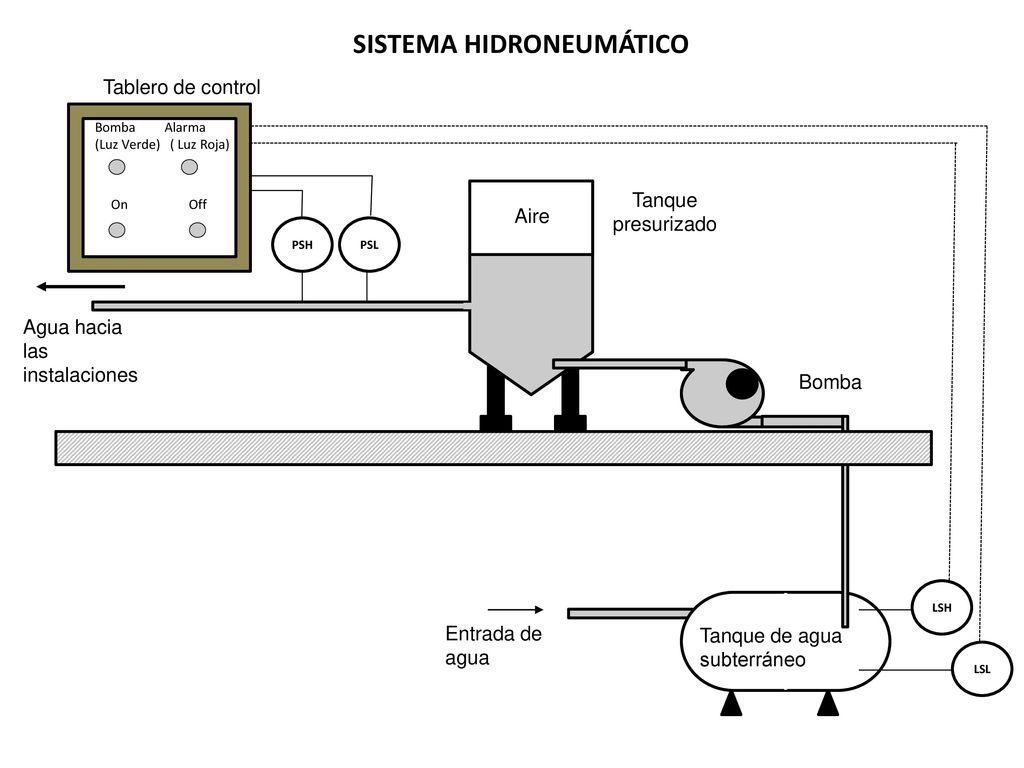

SISTEMA HIDRONEUMÁTICO
Tablero de control Bomba Alarma (Luz Verde) ( Luz Roja) Tanque presurizado On Off Aire PSH PSL Agua hacia las instalaciones Bomba LSH Entrada de agua Tanque de agua subterráneo LSL
