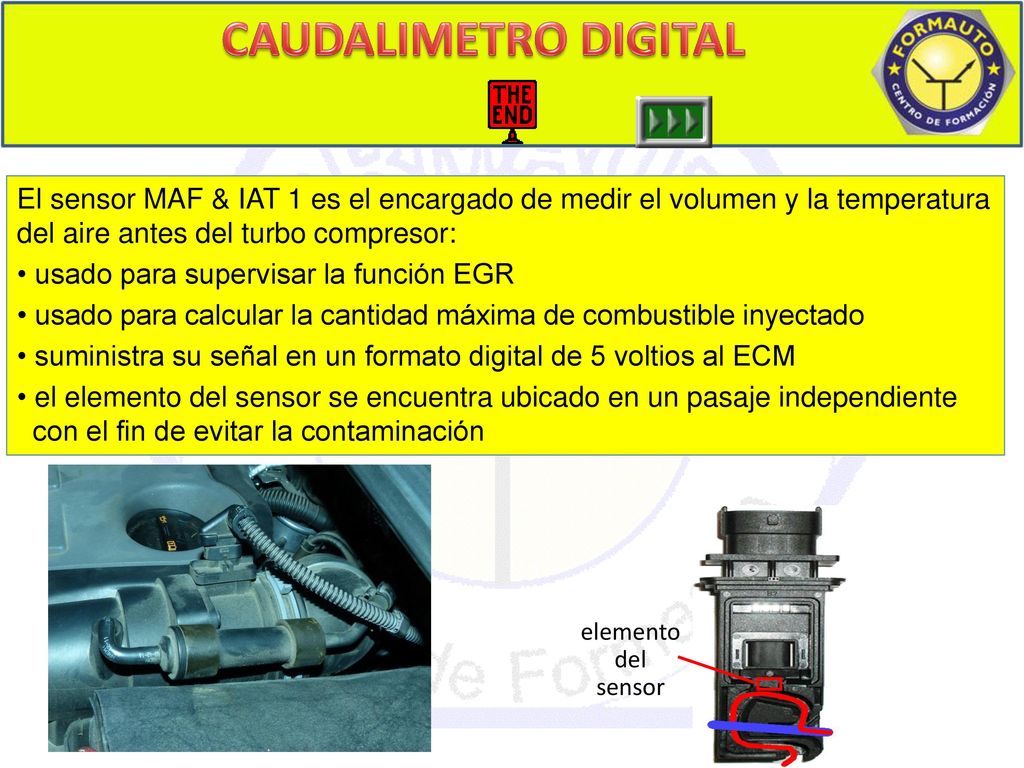

CAUDALIMETRO DIGITAL CAPA CALIENTE 1 El sensor MAF & IAT 1 es el encargado de medir el volumen y la temperatura del aire antes del turbo compresor: usado para supervisar la función EGR usado para calcular la cantidad máxima de combustible inyectado suministra su señal en un formato digital de 5 voltios al ECM el elemento del sensor se encuentra ubicado en un pasaje independiente con el fin de evitar la contaminación elemento del sensor
2

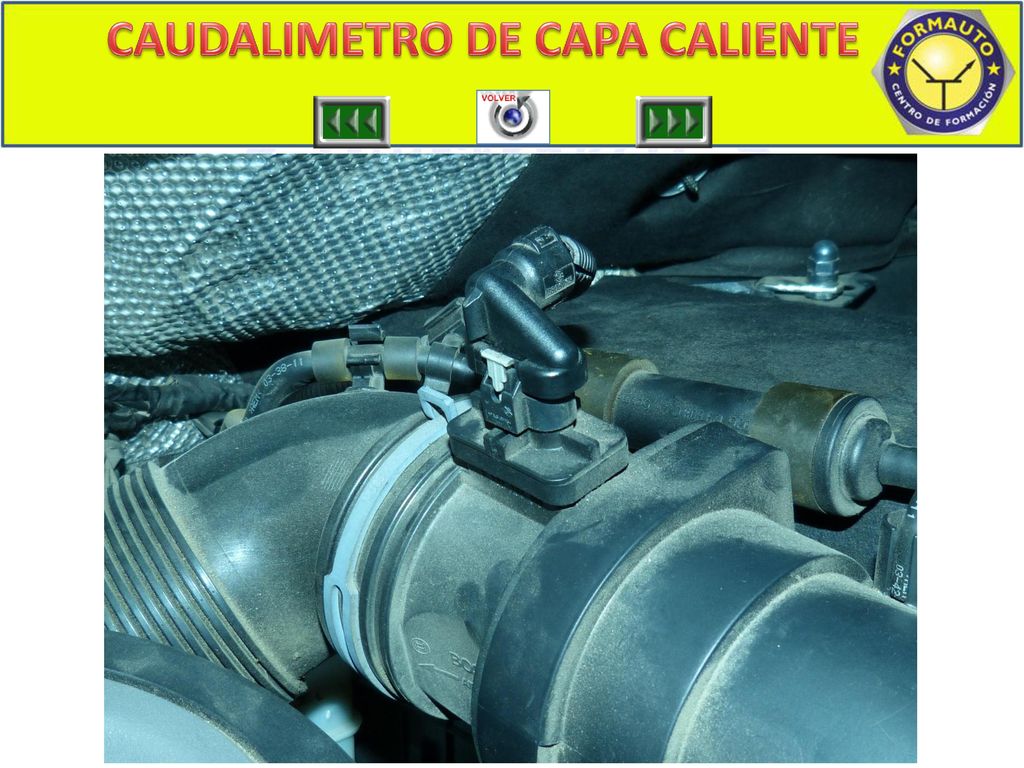

CAUDALIMETRO DE CAPA CALIENTE
3
CAUDALIMETRO DE CAPA CALIENTE
Resistencia de calentamiento Resistencia R2 dependiente de la temperatura Resistencia R1 dependiente de la temperatura Sensor de temperatura de aire de admisión Flujo del aire de admisión
4
CAUDALIMETRO DE CAPA CALIENTE

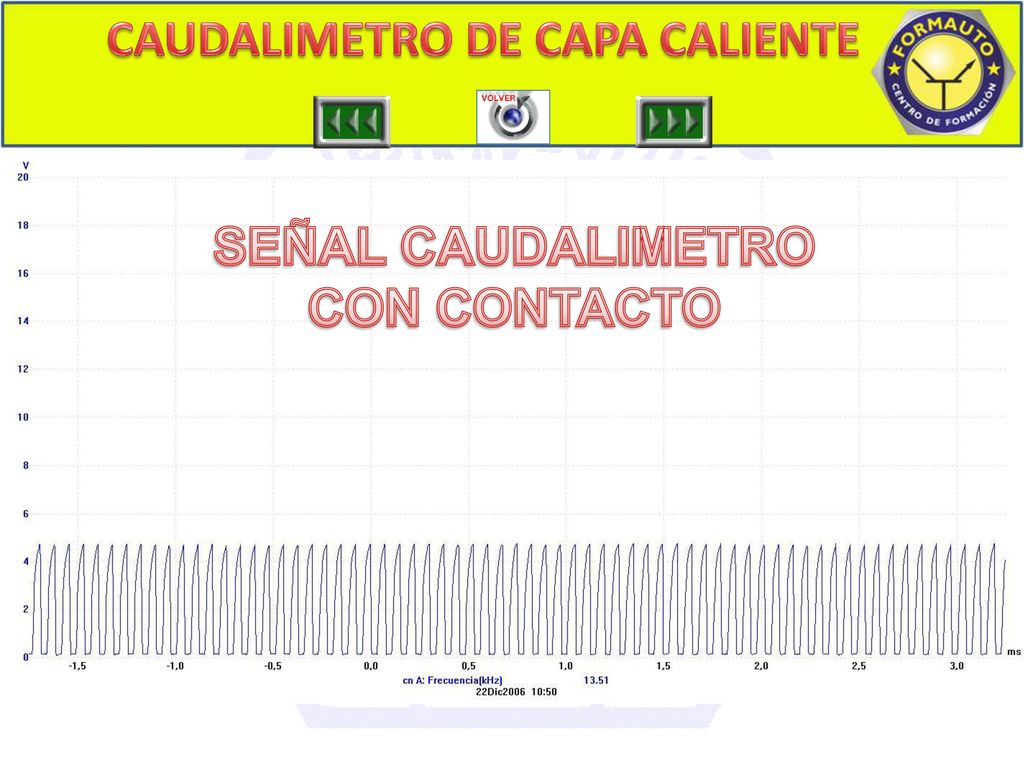

SEÑAL CAUDALIMETRO CON CONTACTO
5
CAUDALIMETRO DE CAPA CALIENTE

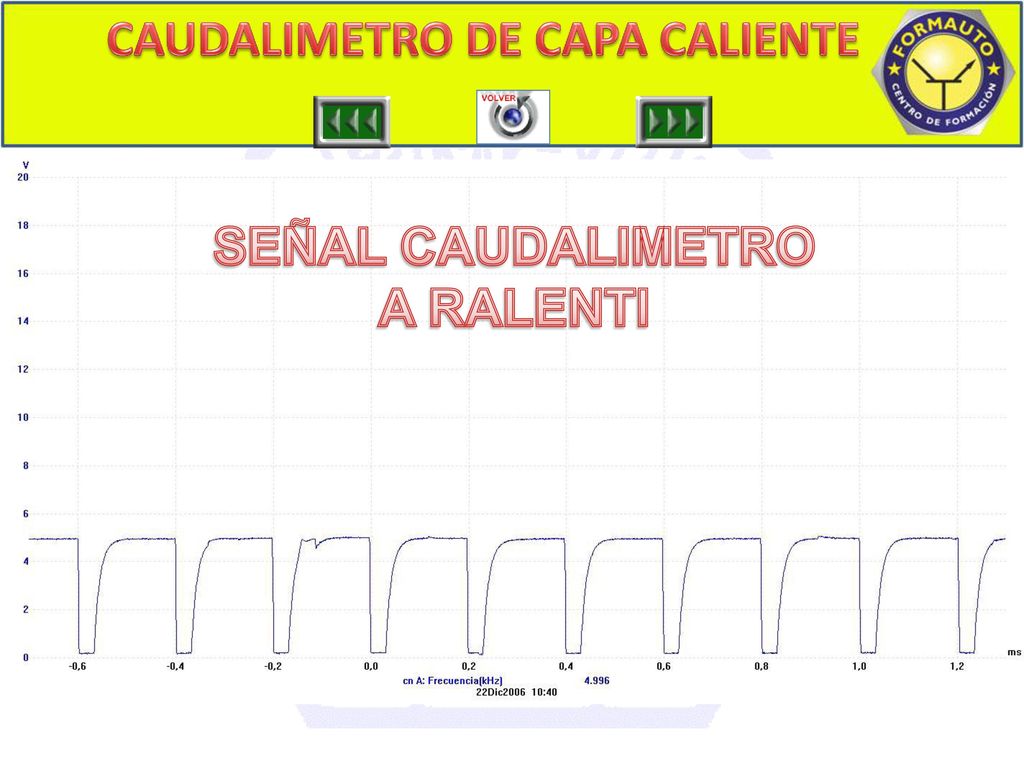

SEÑAL CAUDALIMETRO A RALENTI
6
CAUDALIMETRO DE CAPA CALIENTE

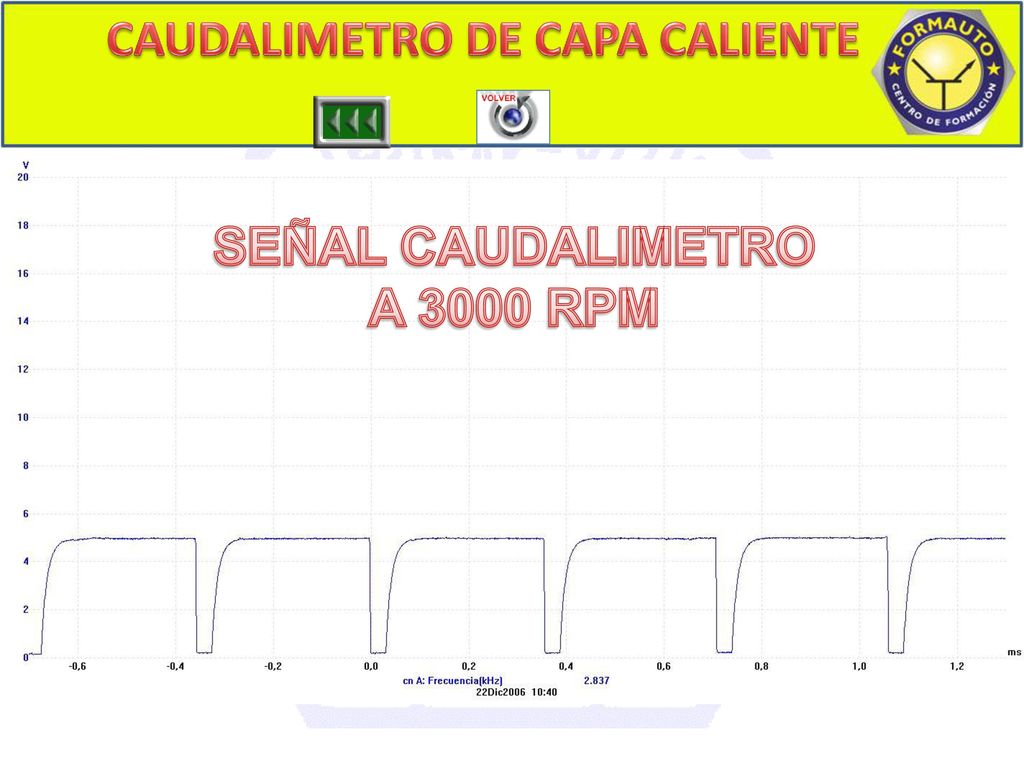

SEÑAL CAUDALIMETRO A 3000 RPM
