REDES DE COMPUTADORAS SEGÚN TOPOLOGIAS

Presentación del tema: "REDES DE COMPUTADORAS SEGÚN TOPOLOGIAS"— Transcripción de la presentación:

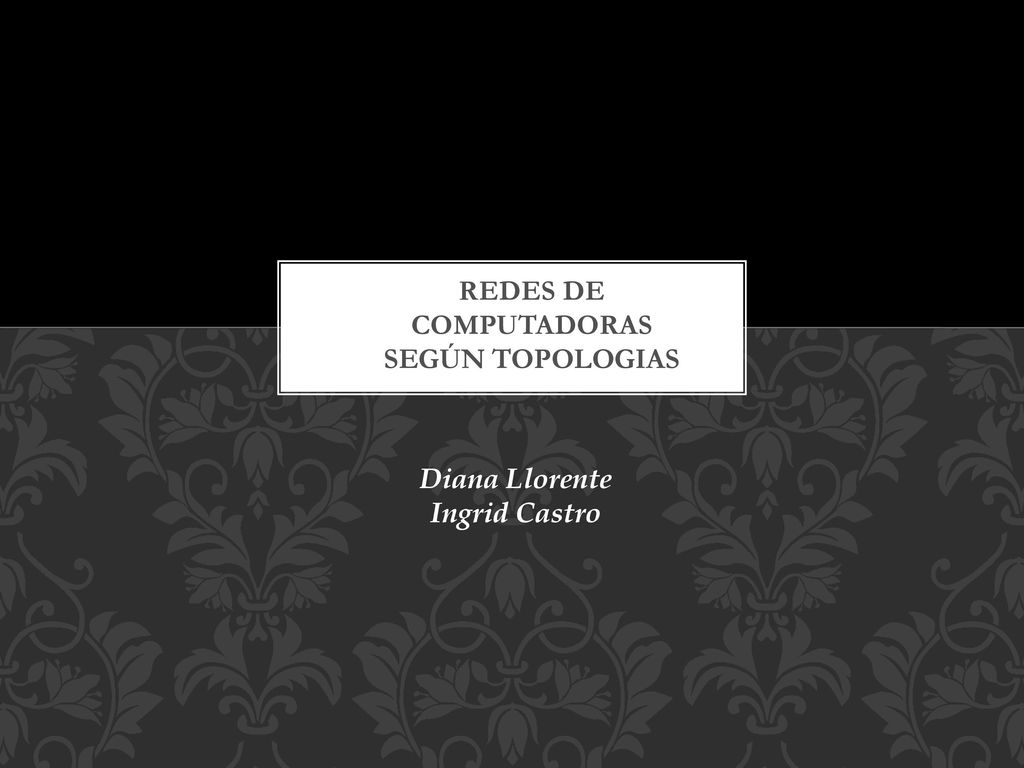

1 REDES DE COMPUTADORAS SEGÚN TOPOLOGIAS
Diana Llorente Ingrid Castro

2 Definición de red de computadoras. Tipos de redes según topología.

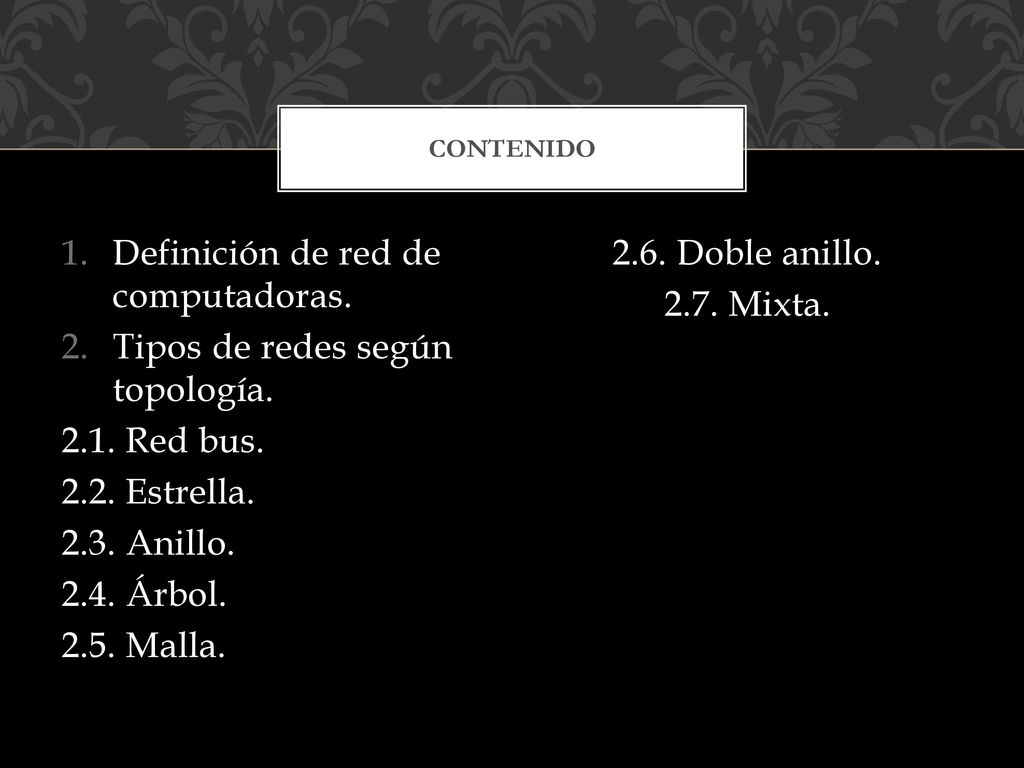

CONTENIDO Definición de red de computadoras. Tipos de redes según topología. 2.1. Red bus. 2.2. Estrella. 2.3. Anillo. 2.4. Árbol. 2.5. Malla. 2.6. Doble anillo Mixta.

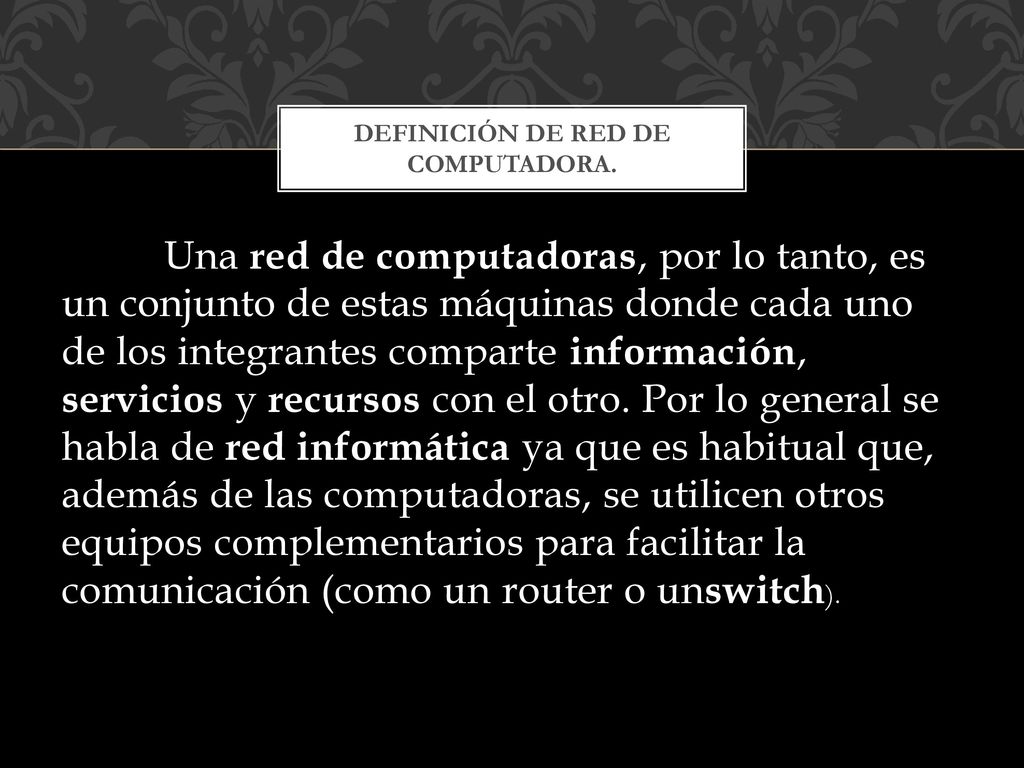

3 Definición de red de computadora.
Una red de computadoras, por lo tanto, es un conjunto de estas máquinas donde cada uno de los integrantes comparte información, servicios y recursos con el otro. Por lo general se habla de red informática ya que es habitual que, además de las computadoras, se utilicen otros equipos complementarios para facilitar la comunicación (como un router o unswitch).

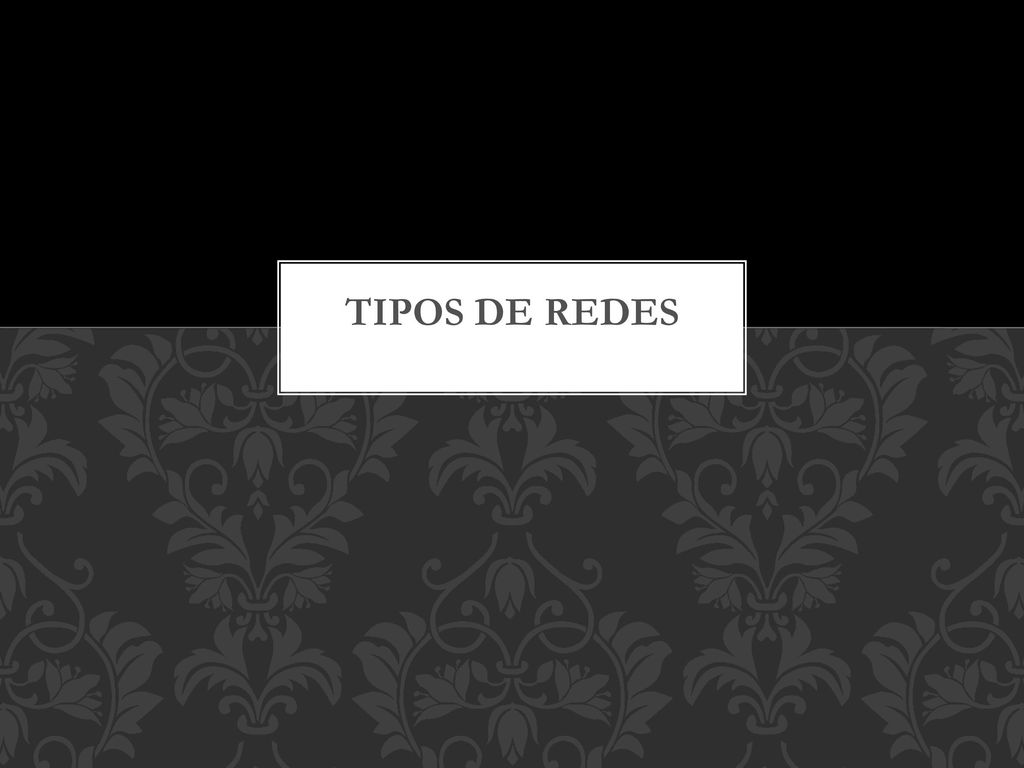

4 tipos de redes

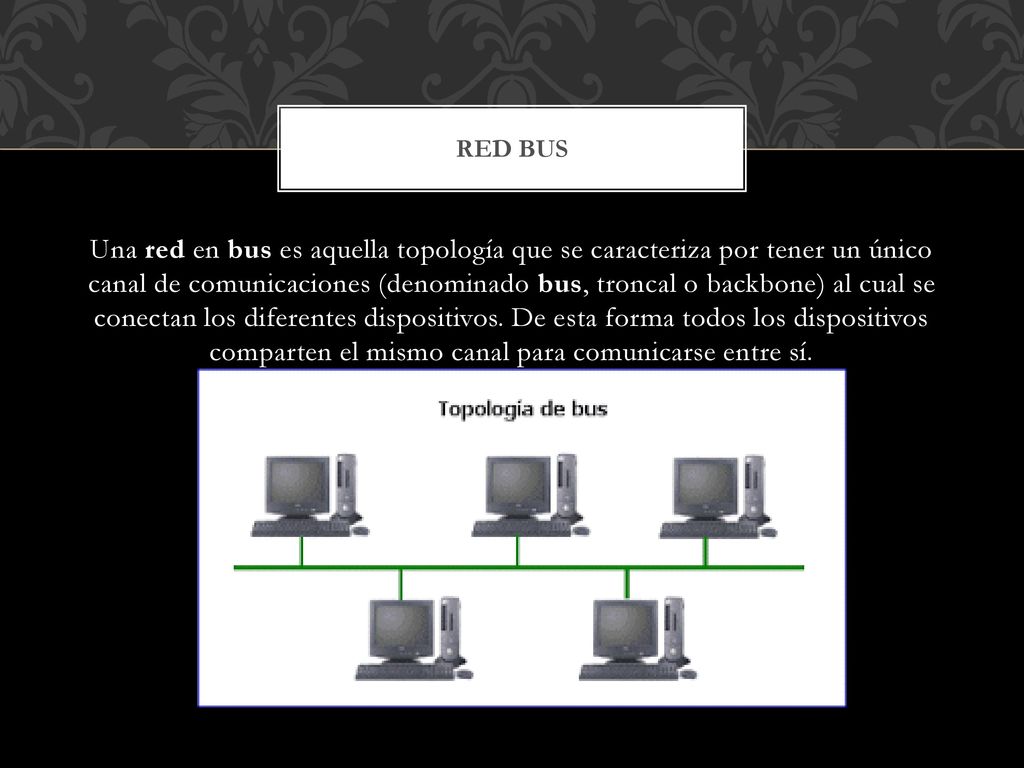

5 Red bus Una red en bus es aquella topología que se caracteriza por tener un único canal de comunicaciones (denominado bus, troncal o backbone) al cual se conectan los diferentes dispositivos. De esta forma todos los dispositivos comparten el mismo canal para comunicarse entre sí.

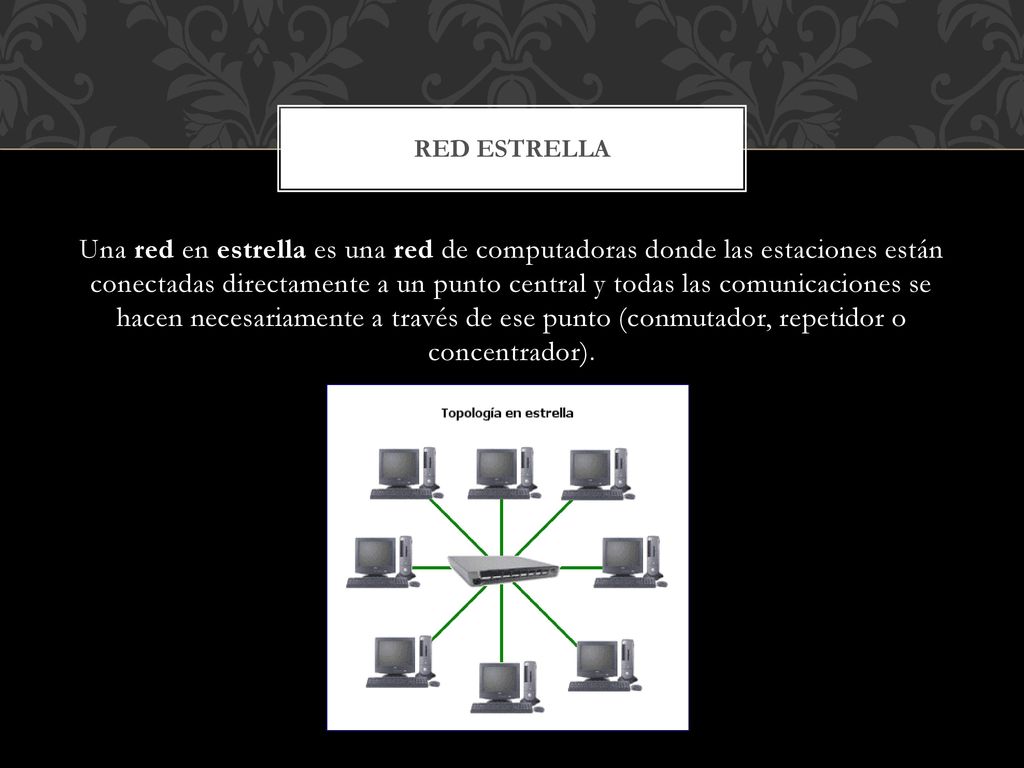

6 Red estrella Una red en estrella es una red de computadoras donde las estaciones están conectadas directamente a un punto central y todas las comunicaciones se hacen necesariamente a través de ese punto (conmutador, repetidor o concentrador).

7 RED ANILLO La topología de anillo se compone de un solo anillo formado por computadoras y cables. El anillo, como su propio nombre indica, consiste en conectar linealmente entre sí todos los ordenadores, en un bucle cerrado. La información se transfiere en un solo sentido a través del anillo, mediante un paquete especial de datos, llamado testigo, que se transmite de un nodo a otro, hasta alcanzar el nodo destino. El cableado de la red en anillo es el más complejo, debido por una parte al mayor coste del cable, así como a la necesidad de emplear unos dispositivos denominados Unidades de Acceso Multiestación (MAU) para implementar físicamente el anillo.

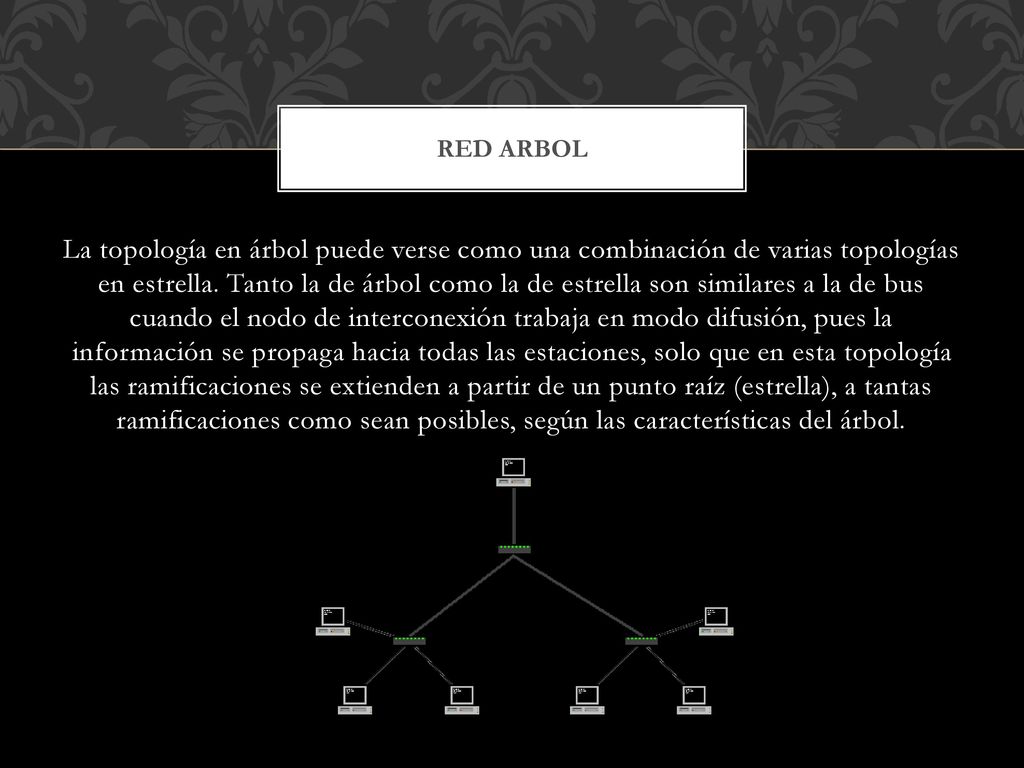

8 RED ARBOL La topología en árbol puede verse como una combinación de varias topologías en estrella. Tanto la de árbol como la de estrella son similares a la de bus cuando el nodo de interconexión trabaja en modo difusión, pues la información se propaga hacia todas las estaciones, solo que en esta topología las ramificaciones se extienden a partir de un punto raíz (estrella), a tantas ramificaciones como sean posibles, según las características del árbol.

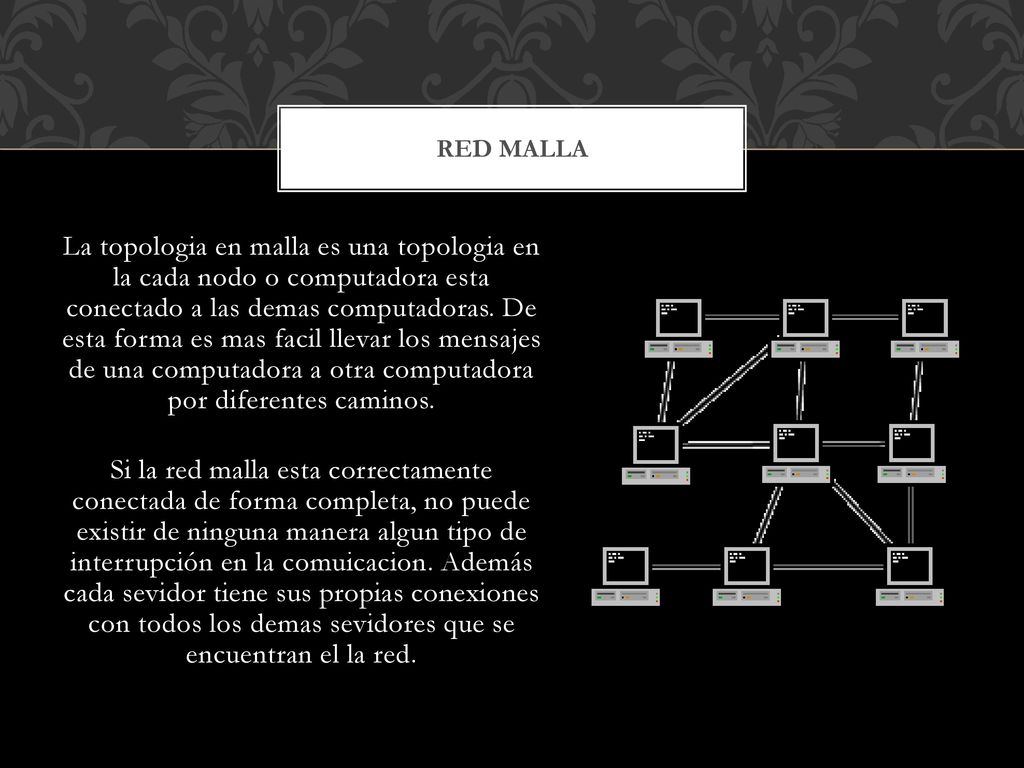

9 RED MALLA La topologia en malla es una topologia en la cada nodo o computadora esta conectado a las demas computadoras. De esta forma es mas facil llevar los mensajes de una computadora a otra computadora por diferentes caminos. Si la red malla esta correctamente conectada de forma completa, no puede existir de ninguna manera algun tipo de interrupción en la comuicacion. Además cada sevidor tiene sus propias conexiones con todos los demas sevidores que se encuentran el la red.

10 RED DOBLE ANILLO La topología de anillo doble es igual a la topología de anillo, con la diferencia de que hay un segundo anillo redundante que conecta los mismos dispositivos. En otras palabras, para incrementar la fiabilidad y flexibilidad de la red, cada dispositivo de red forma parte de dos topologías de anillo independiente. La topología de anillo doble actúa como si fueran dos anillos independientes, de los cuales se usa solamente uno por vez.

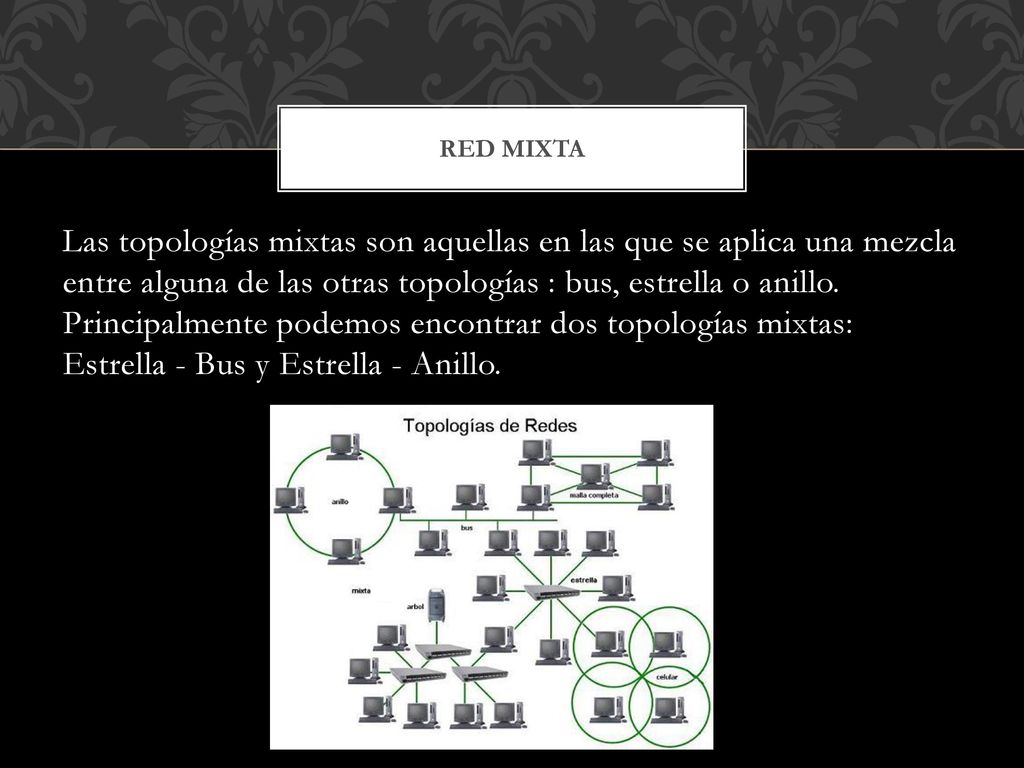

11 Red MIXTA Las topologías mixtas son aquellas en las que se aplica una mezcla entre alguna de las otras topologías : bus, estrella o anillo. Principalmente podemos encontrar dos topologías mixtas: Estrella - Bus y Estrella - Anillo.
