FOTOMULTIPLICADORES DE FIBRA OPTICA

Presentación del tema: "FOTOMULTIPLICADORES DE FIBRA OPTICA"— Transcripción de la presentación:

1

2 FOTOMULTIPLICADORES DE FIBRA OPTICA
QUIMICA FOTOMULTIPLICADORES DE FIBRA OPTICA

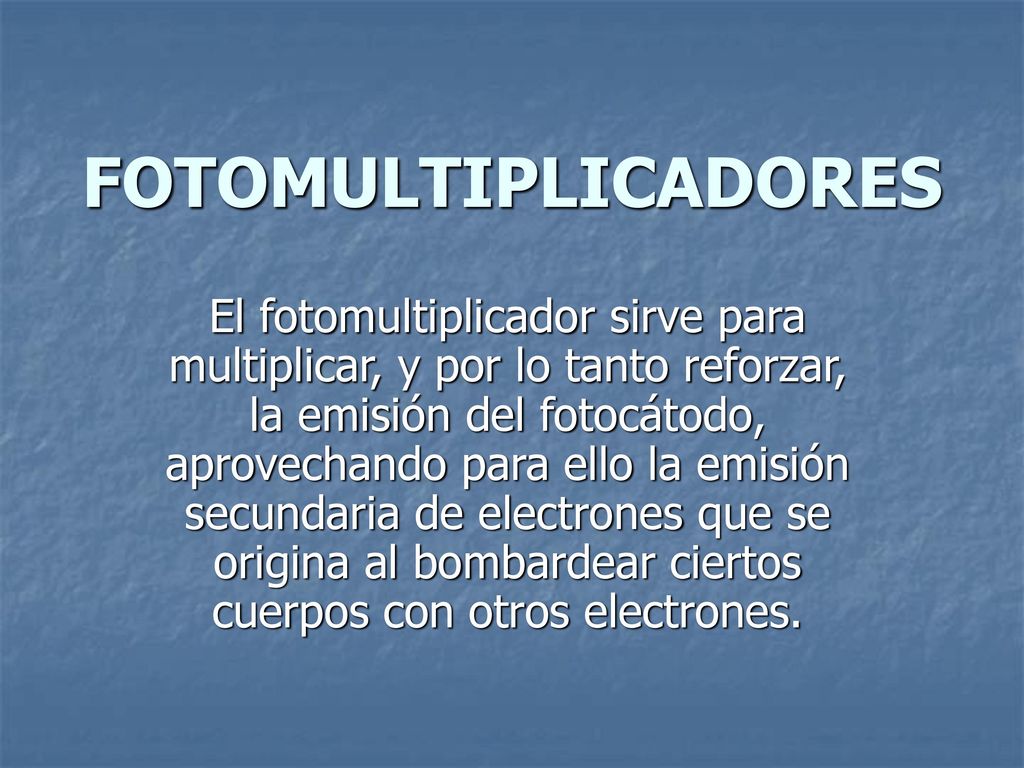

3 FOTOMULTIPLICADORES El fotomultiplicador sirve para multiplicar, y por lo tanto reforzar, la emisión del fotocátodo, aprovechando para ello la emisión secundaria de electrones que se origina al bombardear ciertos cuerpos con otros electrones.

4 Funcionamiento de los fotomultiplicadores

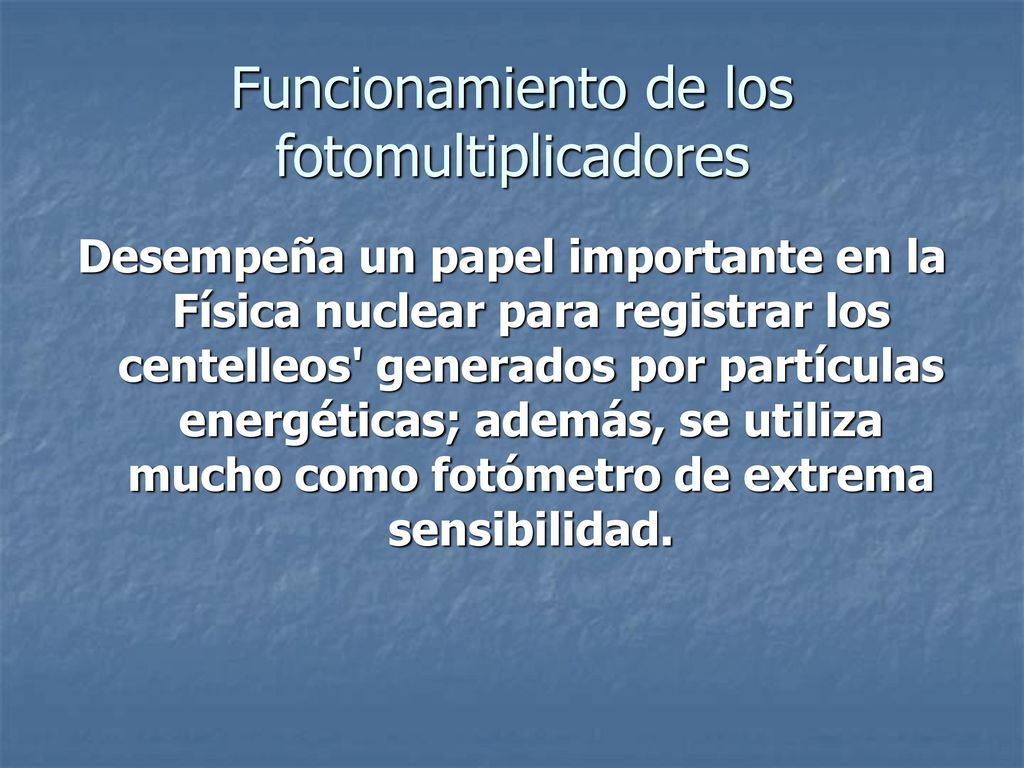

Desempeña un papel importante en la Física nuclear para registrar los centelleos' generados por partículas energéticas; además, se utiliza mucho como fotómetro de extrema sensibilidad.

5 Usos del fotomultiplicador

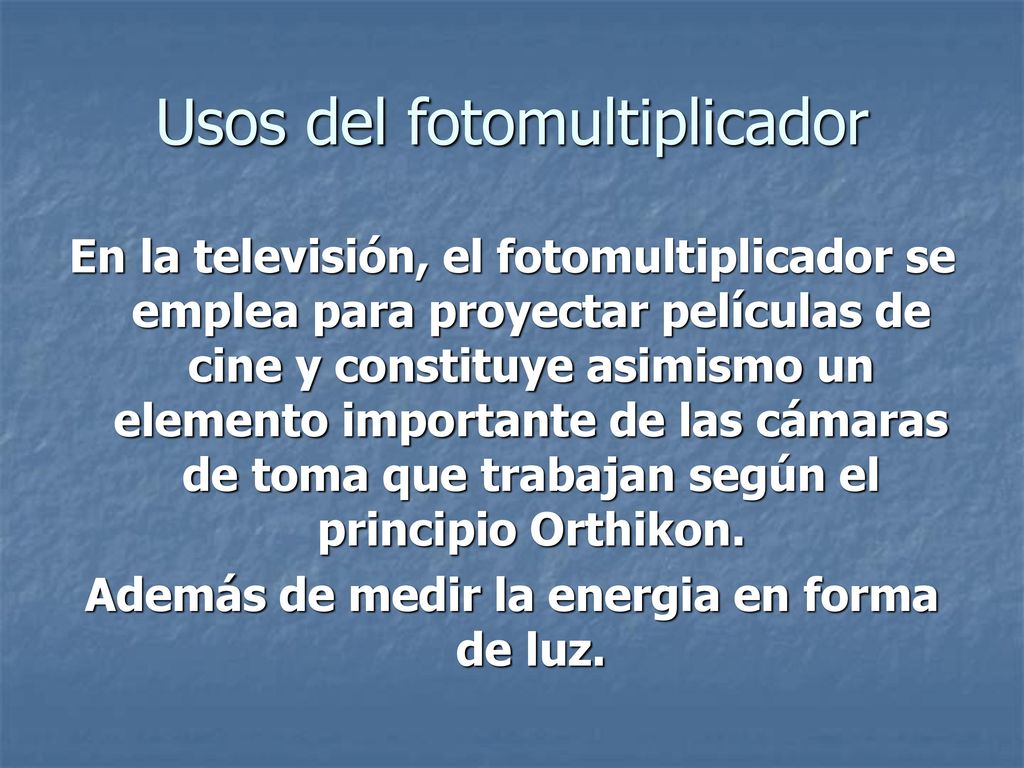

En la televisión, el fotomultiplicador se emplea para proyectar películas de cine y constituye asimismo un elemento importante de las cámaras de toma que trabajan según el principio Orthikon. Además de medir la energia en forma de luz.

6 MONTAJE DE CAJA NEGRA El fotomultiplicador se sitúa en una caja negra para protegerlo de la luz ambiental. La luz del láser se introduce en la caja mediante una fibra óptica. Se usa un difusor lambertiano para iluminar homogéneamente la superficie del fotocátodo.

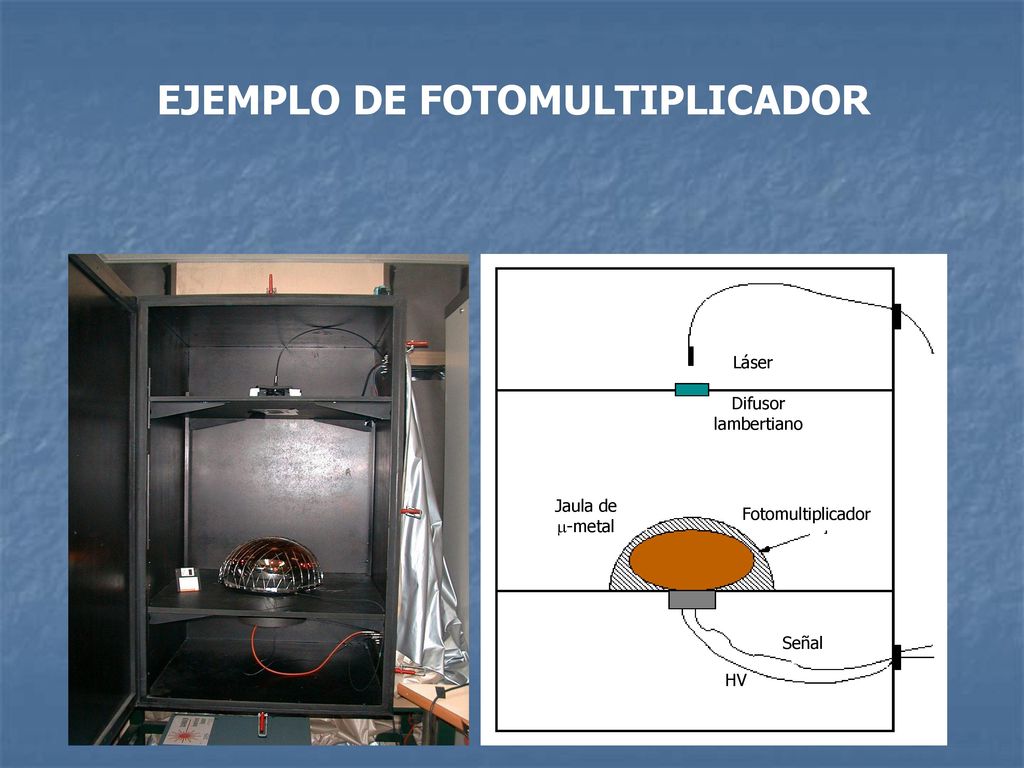

7 EJEMPLO DE FOTOMULTIPLICADOR
Láser Jaula de -metal Difusor lambertiano Fotomultiplicador Señal HV

8 DESCRIPCION DEL MONTAJE DE LA CAJA NEGRA

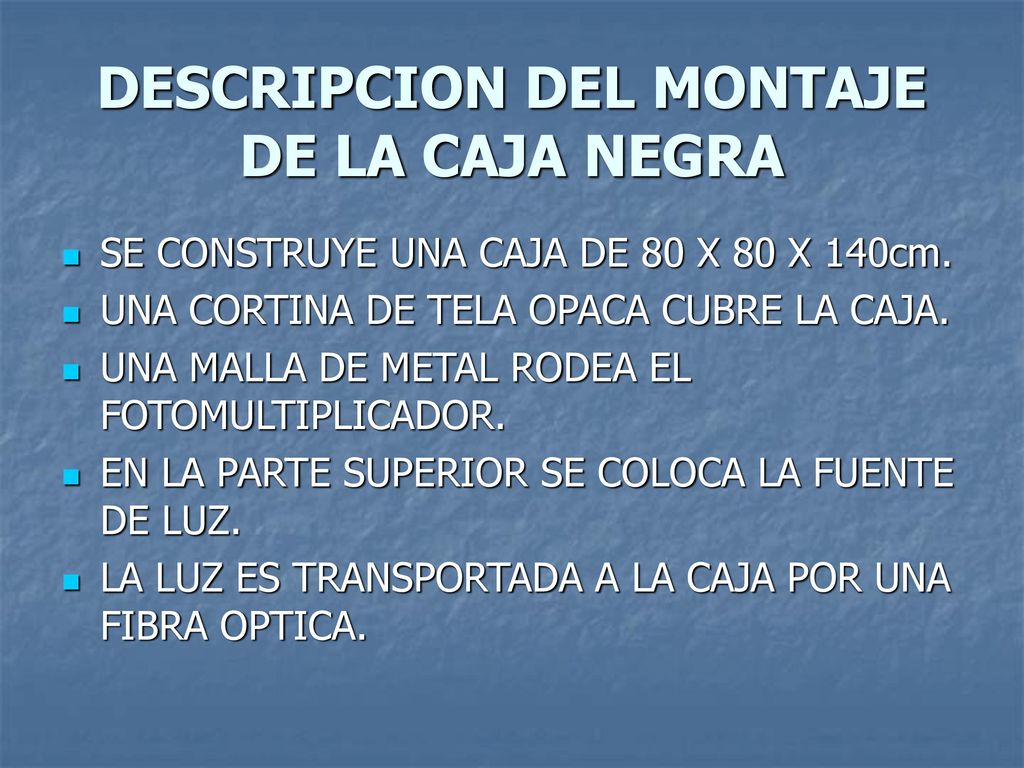

SE CONSTRUYE UNA CAJA DE 80 X 80 X 140cm. UNA CORTINA DE TELA OPACA CUBRE LA CAJA. UNA MALLA DE METAL RODEA EL FOTOMULTIPLICADOR. EN LA PARTE SUPERIOR SE COLOCA LA FUENTE DE LUZ. LA LUZ ES TRANSPORTADA A LA CAJA POR UNA FIBRA OPTICA.

9 Modelos estudiados Se han estudiado dos modelos de fotomultiplicadores
Linear focused Box-line Estructura de dínodos 11 10 Número de etapas Bialkali Material del Fotocátodo 10.6’’ 13’’ Diámetro del Photonis XP1804/D2 Hamamatsu R8055 Modelo

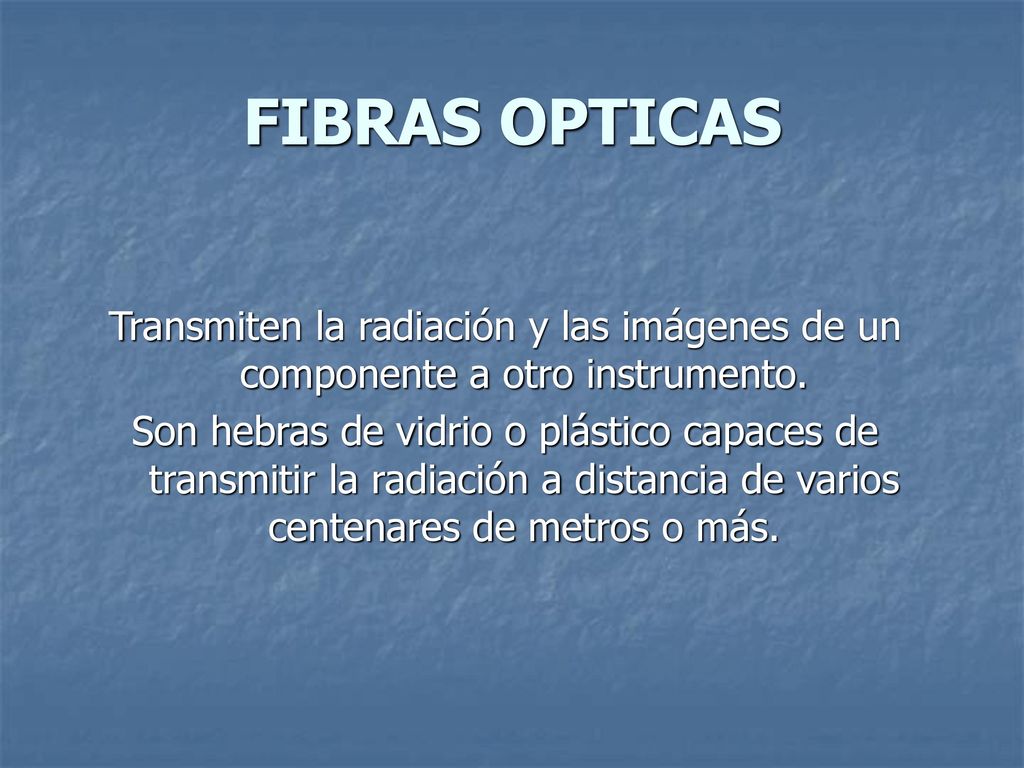

10 FIBRAS OPTICAS Transmiten la radiación y las imágenes de un componente a otro instrumento. Son hebras de vidrio o plástico capaces de transmitir la radiación a distancia de varios centenares de metros o más.

11 al receptor a través de la fibra óptica.

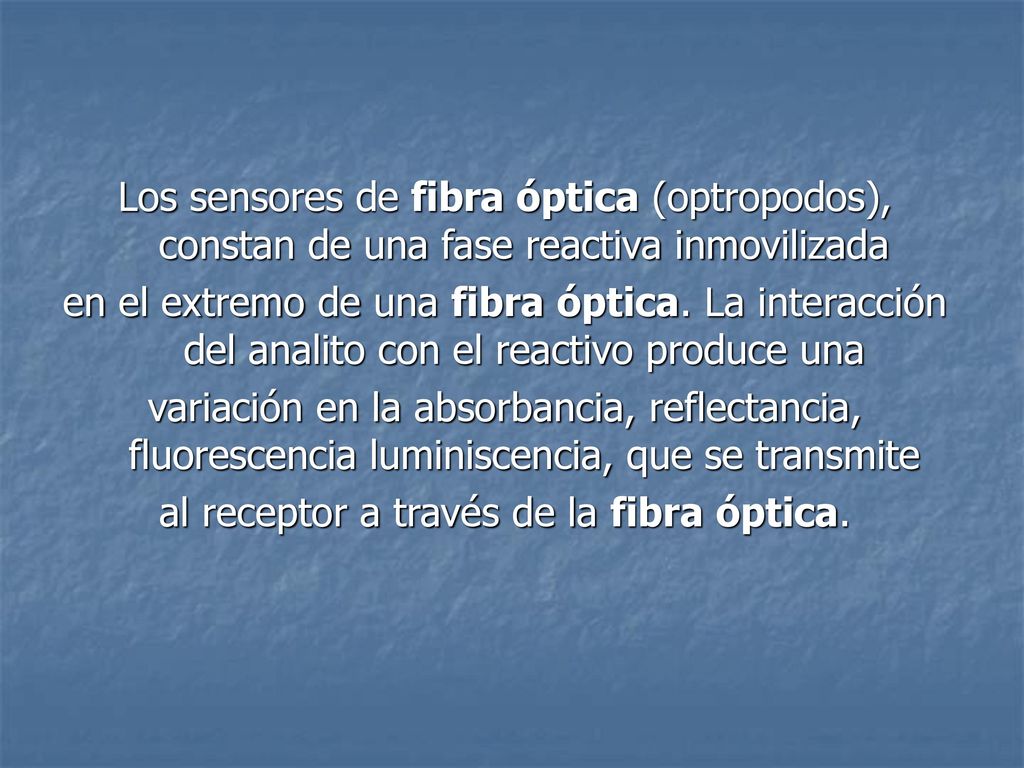

Los sensores de fibra óptica (optropodos), constan de una fase reactiva inmovilizada en el extremo de una fibra óptica. La interacción del analito con el reactivo produce una variación en la absorbancia, reflectancia, fluorescencia luminiscencia, que se transmite al receptor a través de la fibra óptica.

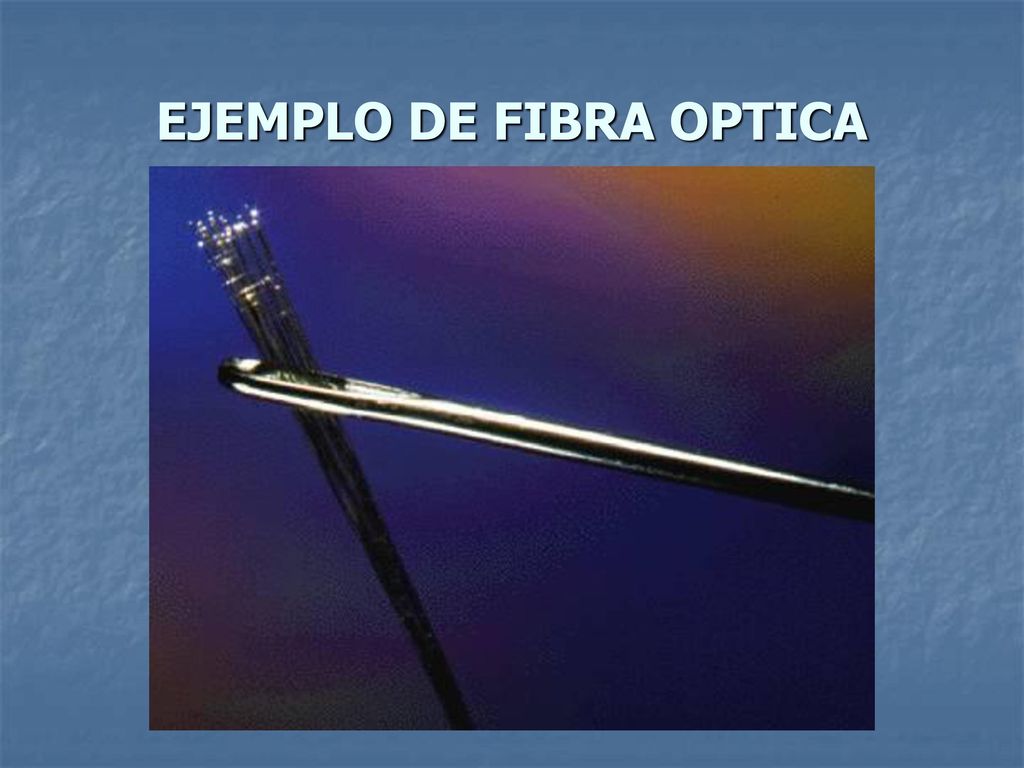

12 EJEMPLO DE FIBRA OPTICA

13 TIPOS DE INSTRUMENTOS OPTICOS

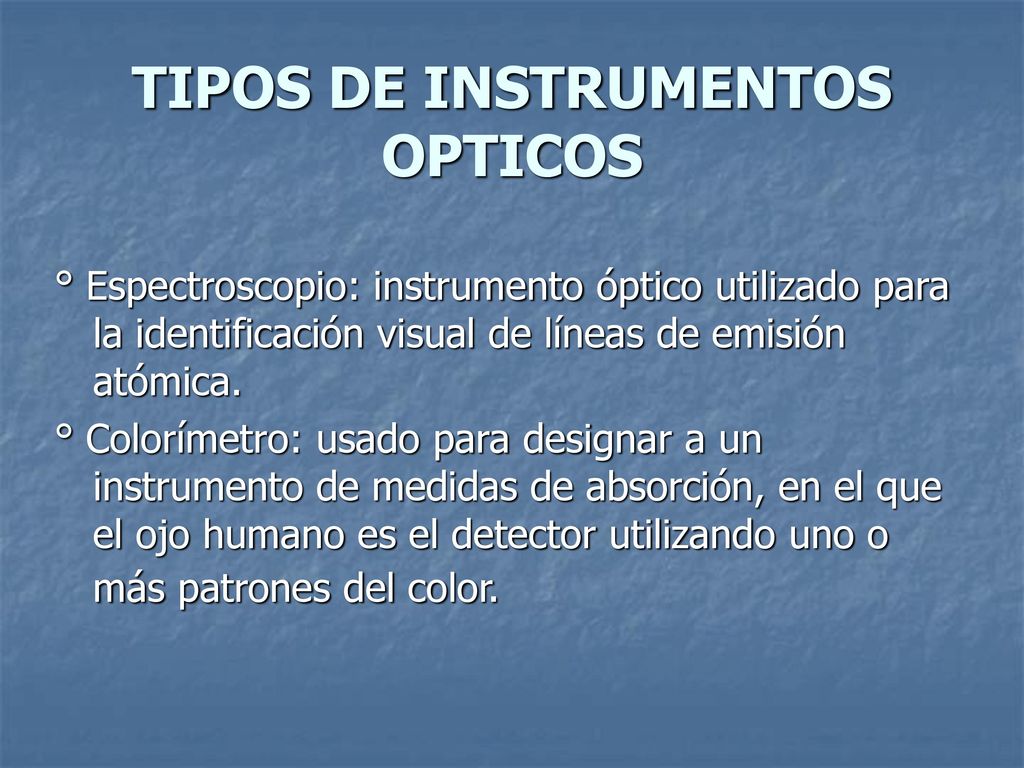

° Espectroscopio: instrumento óptico utilizado para la identificación visual de líneas de emisión atómica. ° Colorímetro: usado para designar a un instrumento de medidas de absorción, en el que el ojo humano es el detector utilizando uno o más patrones del color.

14 ° Fotómetro: consta de una fuente, un filtro, un detector fotoeléctrico, un procesador de señales y un sistema de lectura. ° Espectrómetro: proporciona información sobre la intensidad de la radiación en función de la longitud de onda o de la frecuencia. ° Espectrofotómetro: espectrómetro equipado con una o más rendijas de salida y detectores fotoeléctricos que permiten la determinación de la relación entre la potencia de dos haces en función de la longitud de onda como la espectroscopia de absorción

15 ¿QUE ES UN SCANNER? Los escáneres son periféricos diseñados para registrar caracteres escritos, o gráficos en forma de fotografías o dibujos, impresos en una hoja de papel facilitando su introducción en la computadora convirtiéndolos en información binaria comprensible para ésta.

16 FUNCIONAMIENTO DE UN SCANNER

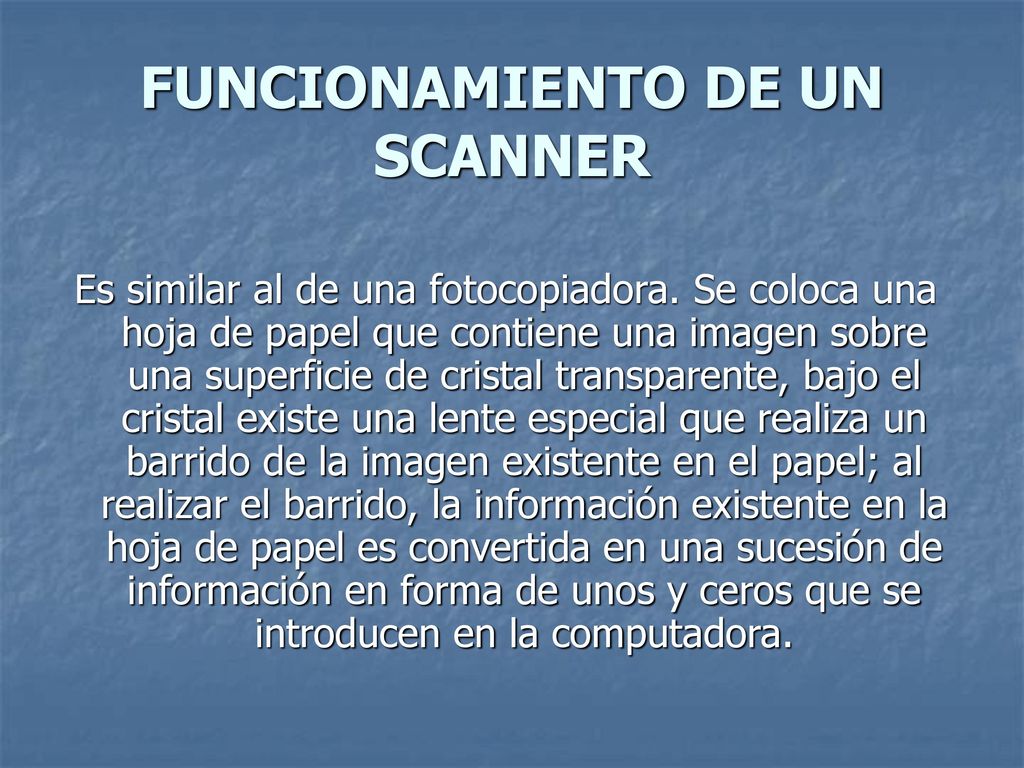

Es similar al de una fotocopiadora. Se coloca una hoja de papel que contiene una imagen sobre una superficie de cristal transparente, bajo el cristal existe una lente especial que realiza un barrido de la imagen existente en el papel; al realizar el barrido, la información existente en la hoja de papel es convertida en una sucesión de información en forma de unos y ceros que se introducen en la computadora.

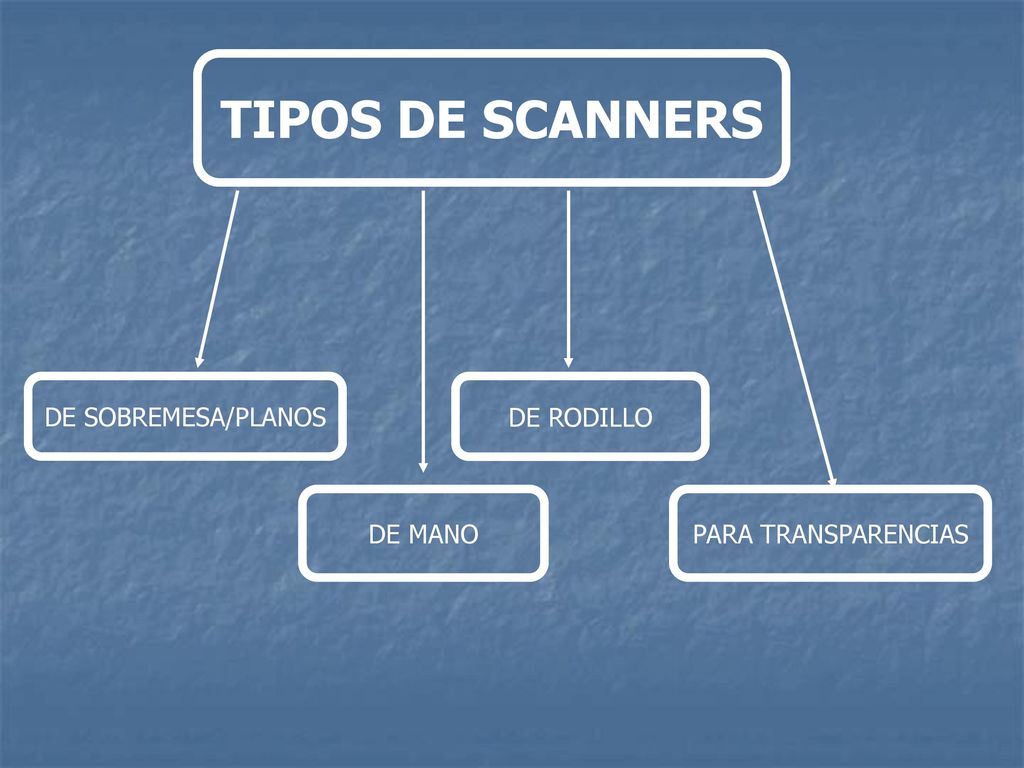

17 TIPOS DE SCANNERS DE SOBREMESA/PLANOS DE RODILLO DE MANO
PARA TRANSPARENCIAS

18 Además de ser muy sensibles a la luz y usos muy variados.

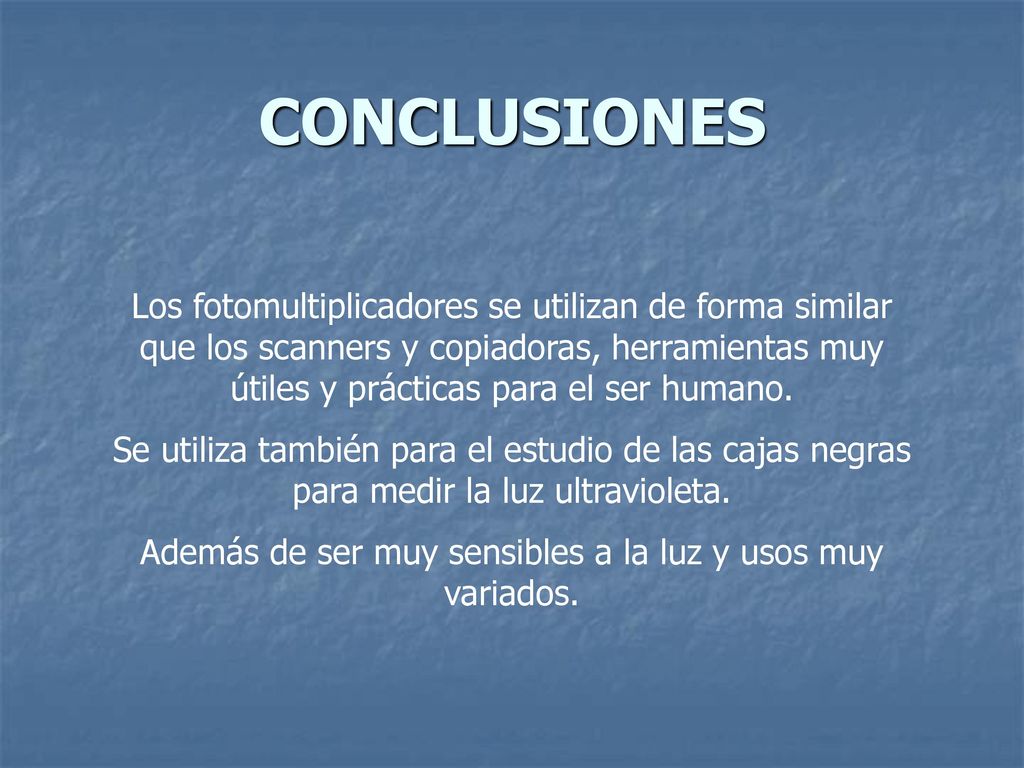

CONCLUSIONES Los fotomultiplicadores se utilizan de forma similar que los scanners y copiadoras, herramientas muy útiles y prácticas para el ser humano. Se utiliza también para el estudio de las cajas negras para medir la luz ultravioleta. Además de ser muy sensibles a la luz y usos muy variados.

19 Integrantes del equipo
Ana Celia Cárdenas Sauceda · Edgar Tadeo López Navarro · Jorge Luís Rocha Rodríguez · Fernando E. Hernández Gzz. ·
