1 Tecnologías de la comunicación

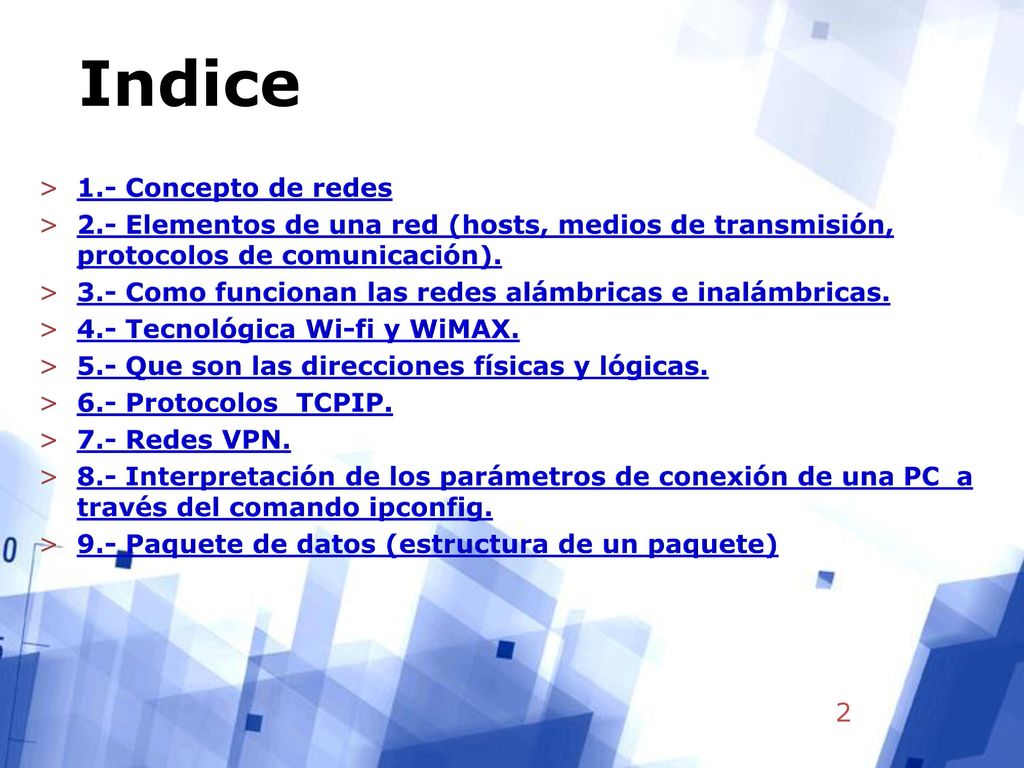

2 Indice 1.- Concepto de redes

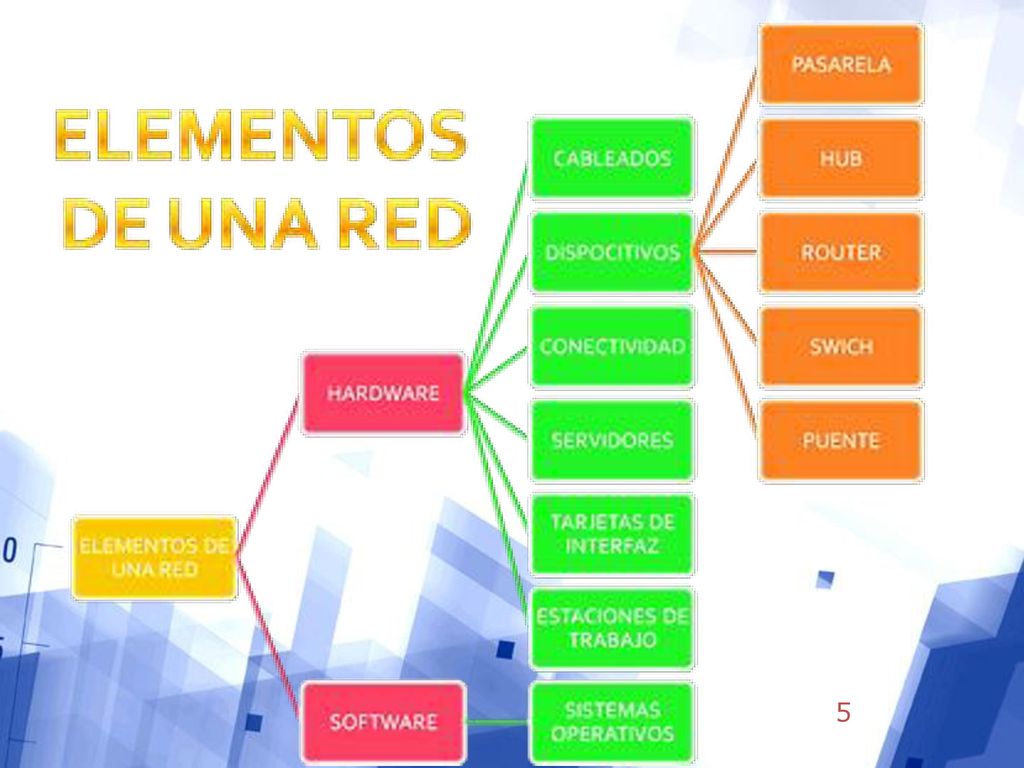

2.- Elementos de una red (hosts, medios de transmisión, protocolos de comunicación). 3.- Como funcionan las redes alámbricas e inalámbricas. 4.- Tecnológica Wi-fi y WiMAX. 5.- Que son las direcciones físicas y lógicas. 6.- Protocolos TCPIP. 7.- Redes VPN. 8.- Interpretación de los parámetros de conexión de una PC a través del comando ipconfig. 9.- Paquete de datos (estructura de un paquete)

3 CONCEPTO DE UNA RED Es un conjunto equipos ,
conectados por medio de cables, señales, ondas o cualquier otro método de transporte de datos, para compartir información, recursos y servicios CONCEPTO DE UNA RED 3

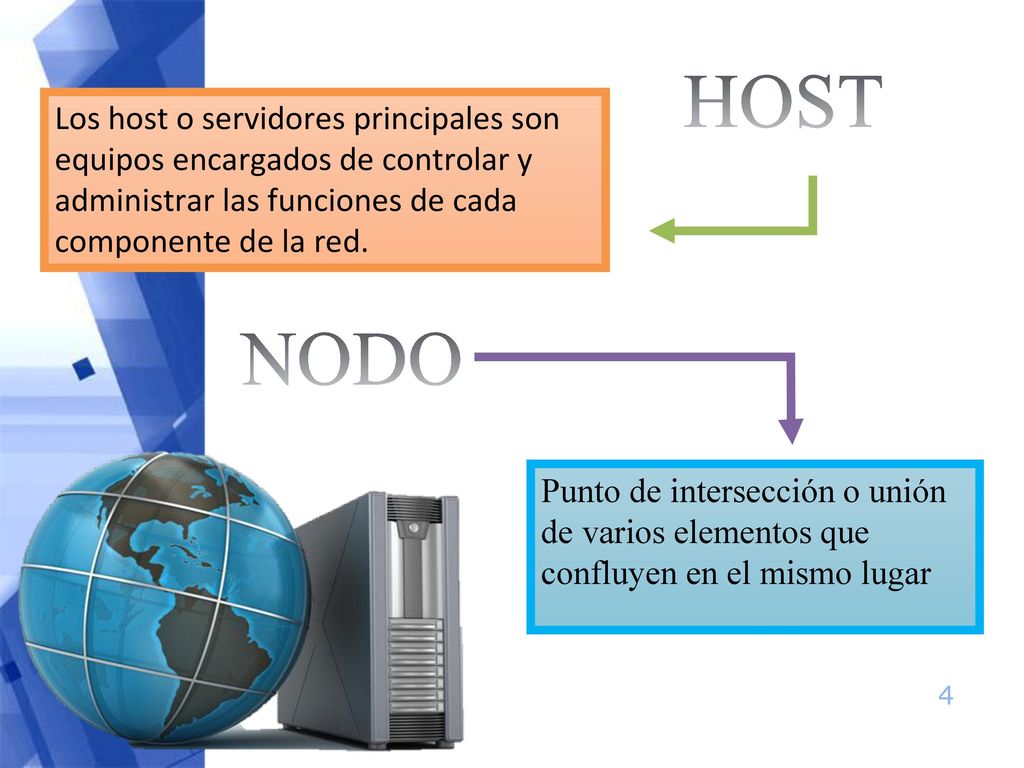

4 HOST Los host o servidores principales son equipos encargados de controlar y administrar las funciones de cada componente de la red. NODO Punto de intersección o unión de varios elementos que confluyen en el mismo lugar 4

5

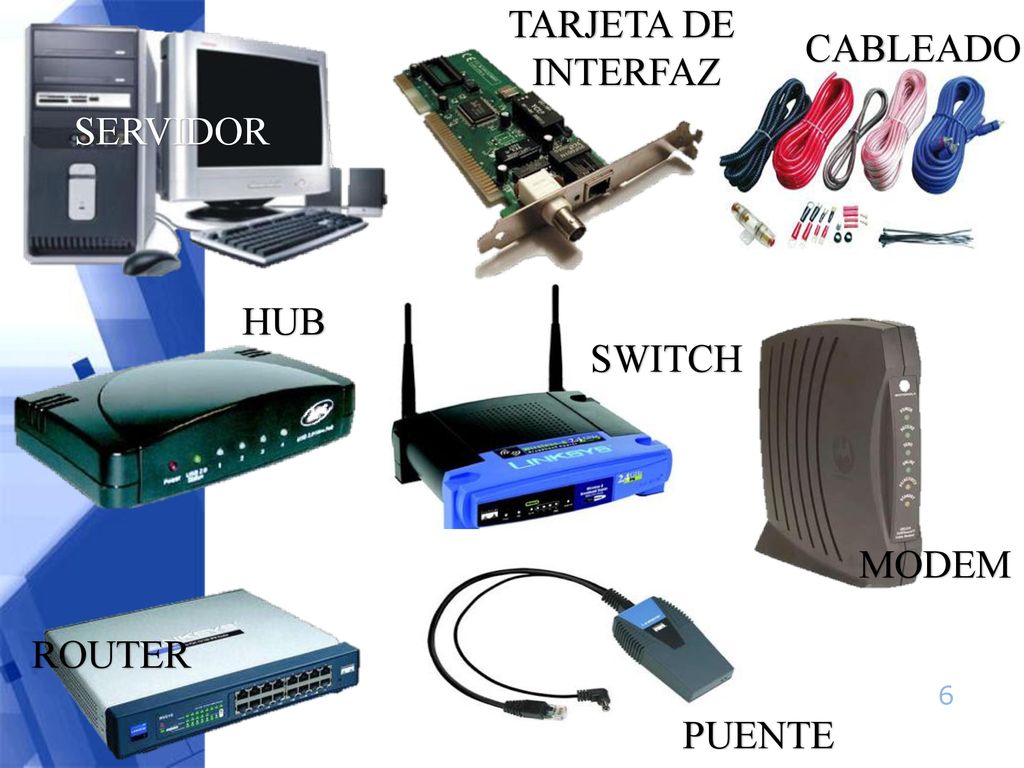

6 TARJETA DE INTERFAZ CABLEADO SERVIDOR HUB SWITCH MODEM ROUTER 6 PUENTE

7

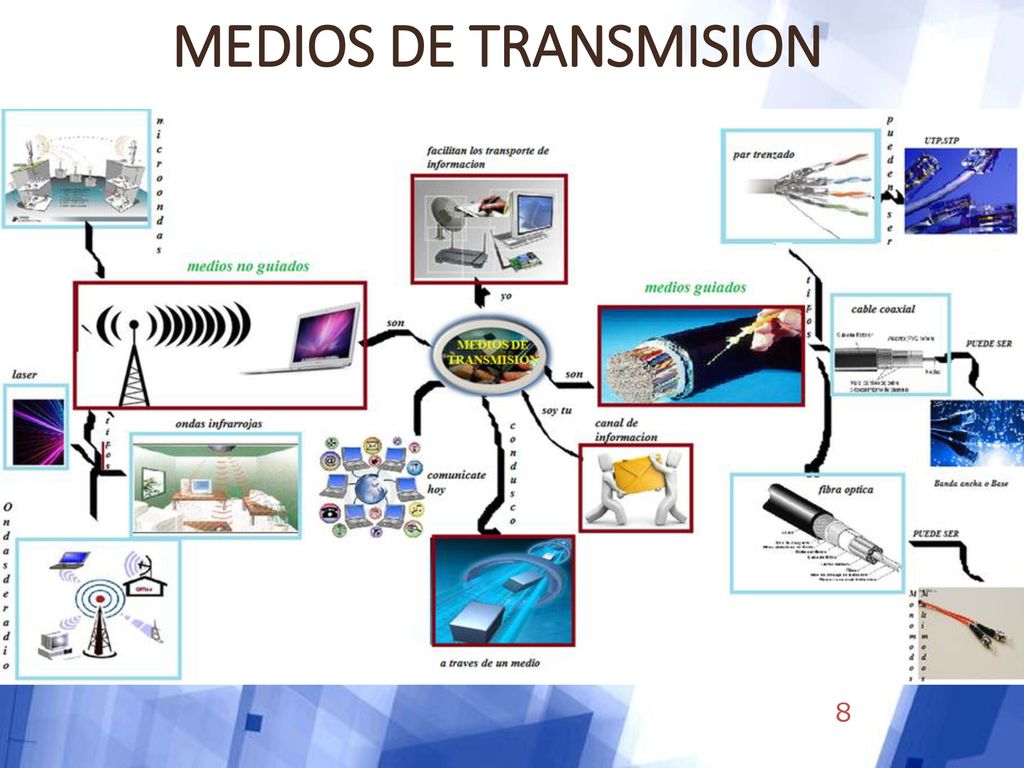

8 MEDIOS DE TRANSMISION

9 PROTOCOLOS DE COMUNICACIÓN
Es un conjunto de reglas, normas y procedimientos que garantiza la integridad y correcta secuencia de los datos transmitidos.

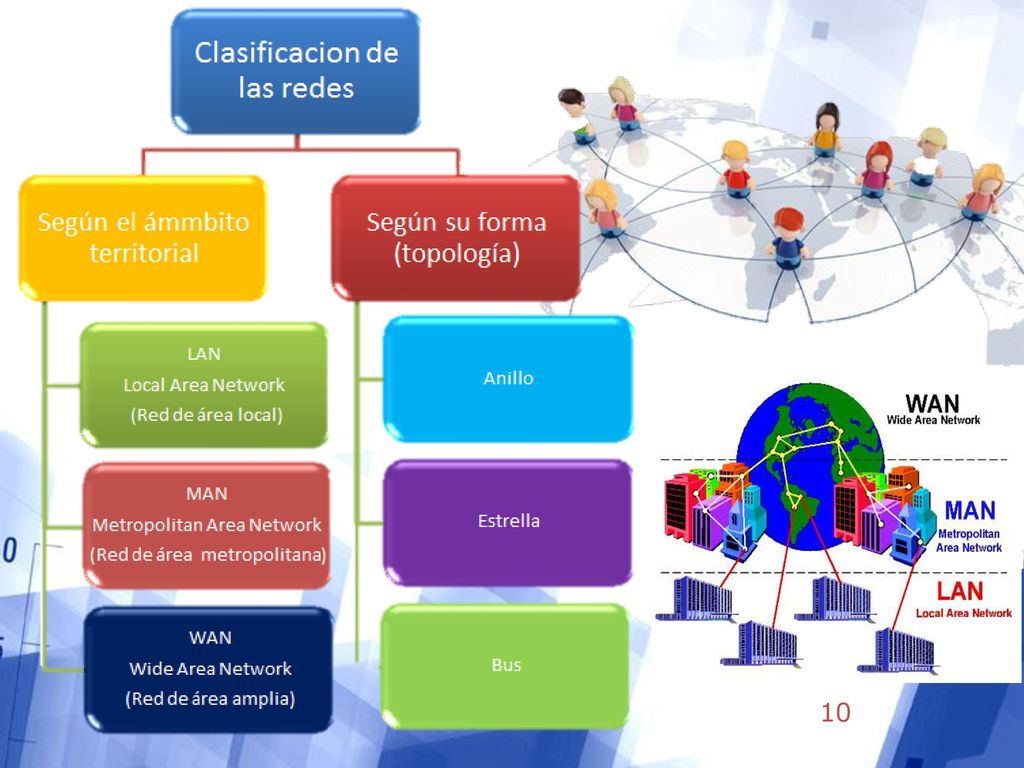

10

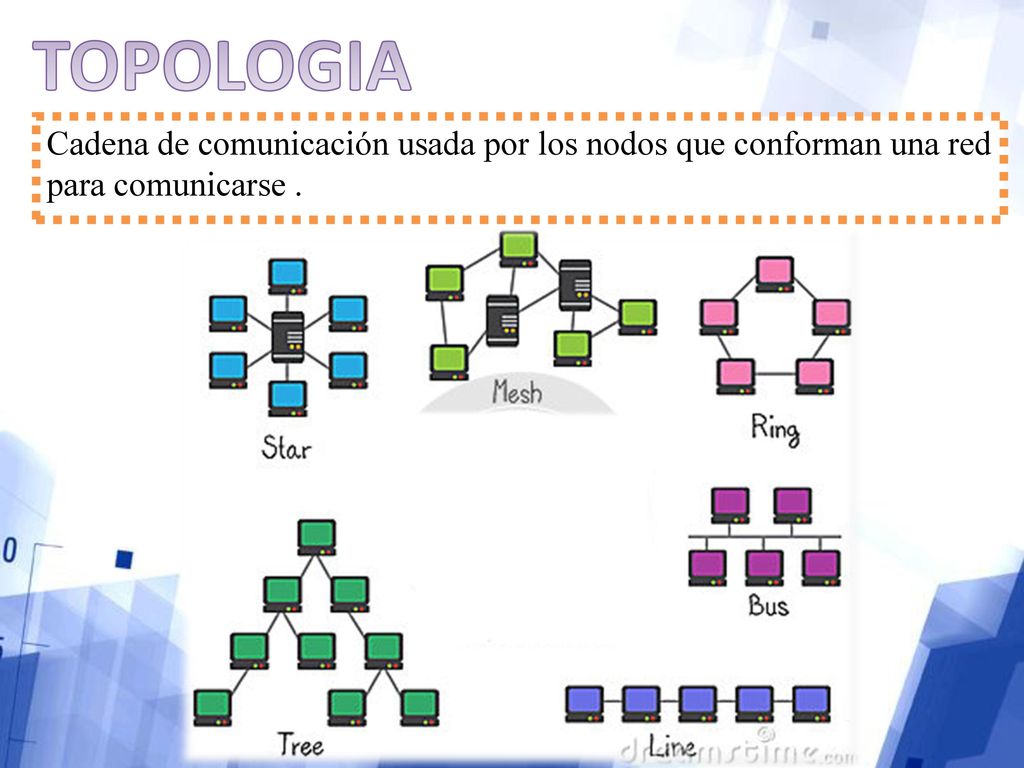

11 TOPOLOGIA Cadena de comunicación usada por los nodos que conforman una red para comunicarse .

12 COMO FUNCIONAN LAS REDES ALÁMBRICAS E INALÁMBRICAS
Las redes alámbricas son aquellas que utilizan cables para transmitir datos, proporcionan una buena seguridad y son capaces de mover múltiples datos de manera rápida, aún más rápidas que las inalámbricas.

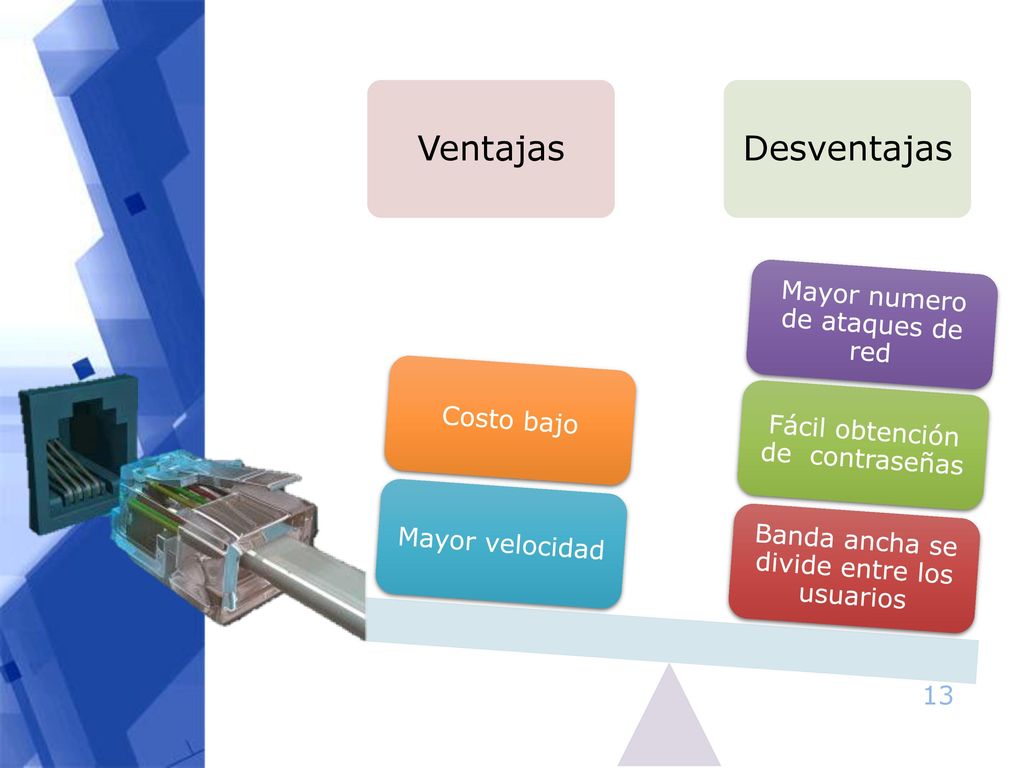

13 Ventajas Desventajas Mayor numero de ataques de red Costo bajo
Banda ancha se divide entre los usuarios Fácil obtención de contraseñas Mayor numero de ataques de red Mayor velocidad Costo bajo 13

14 Redes inalámbricas Las redes inalámbricas no es más que un conjunto de computadoras, o de cualquier dispositivo informático comunicados entre sí mediante soluciones que no requieran el uso de cables de interconexión. 14

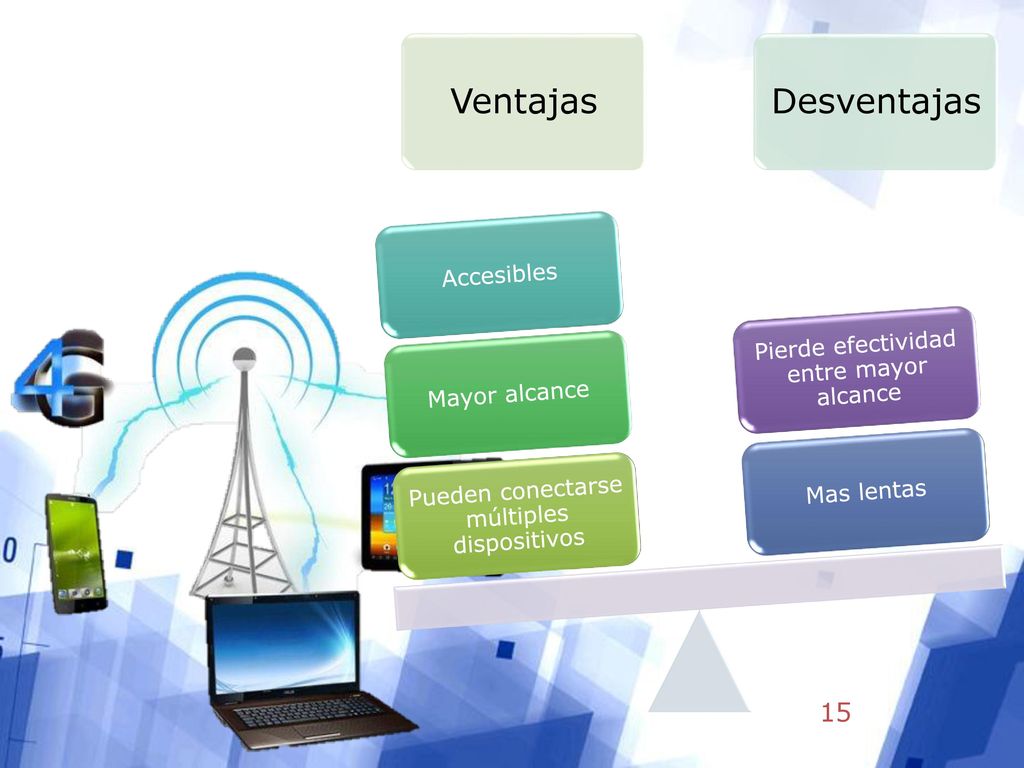

15 Ventajas Desventajas Accesibles Pierde efectividad entre mayor alcance
Pueden conectarse múltiples dispositivos Mayor alcance Accesibles Mas lentas Pierde efectividad entre mayor alcance

16 TECNOLOGÍAS WI-FI Y WIMAX
Tecnología WI-FI. Wi-Fi es una red de comunicaciones de datos, permite conectarse a internet a través de un punto de acceso de red inalámbrica. Dicho punto de acceso tiene un alcance de unos veinte metros en interiores, distancia que es mayor al aire libre. 16

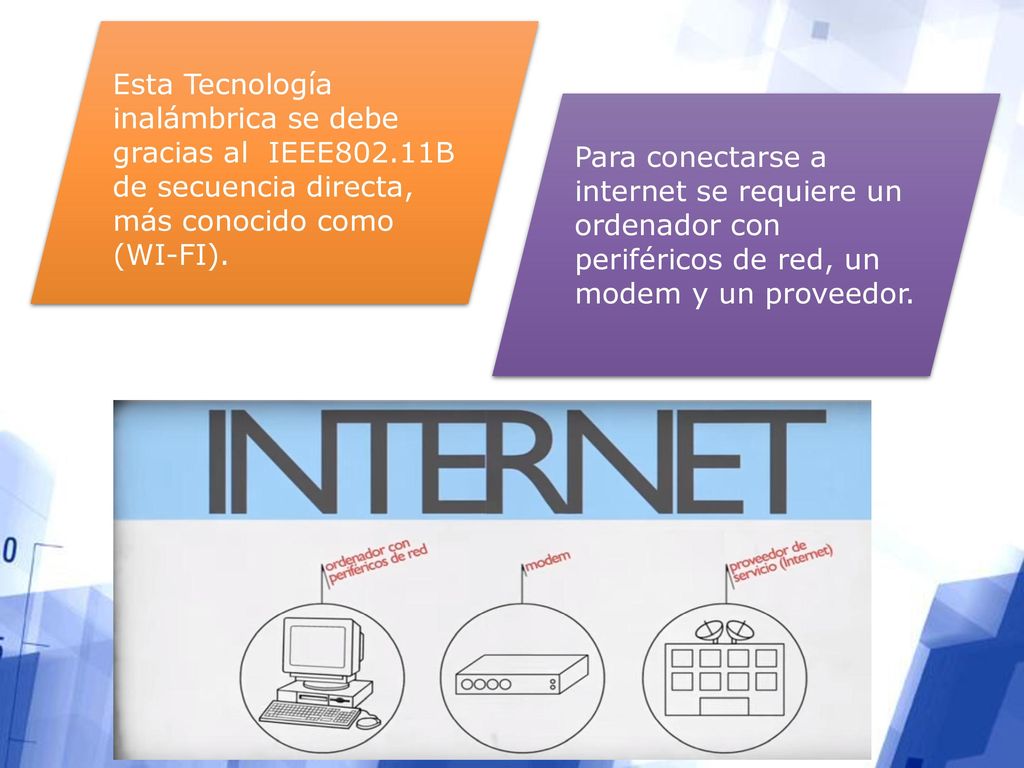

17 Esta Tecnología inalámbrica se debe gracias al IEEE802
Esta Tecnología inalámbrica se debe gracias al IEEE802.11B de secuencia directa, más conocido como (WI-FI). Para conectarse a internet se requiere un ordenador con periféricos de red, un modem y un proveedor.

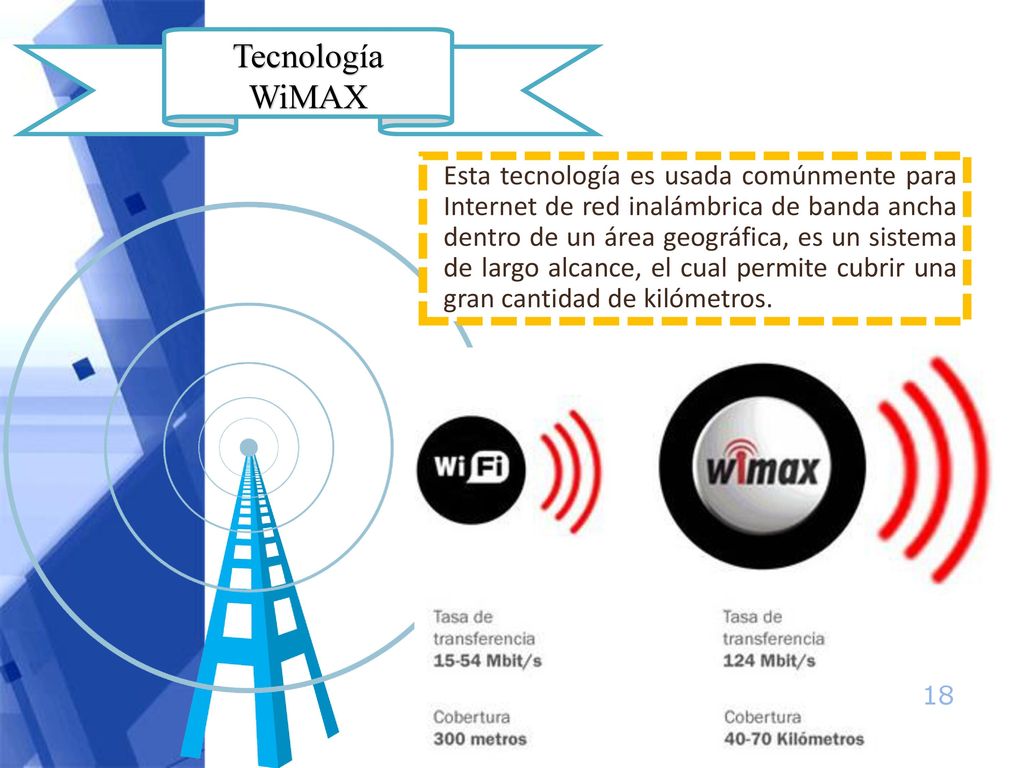

18 Tecnología WiMAX Esta tecnología es usada comúnmente para Internet de red inalámbrica de banda ancha dentro de un área geográfica, es un sistema de largo alcance, el cual permite cubrir una gran cantidad de kilómetros. 18

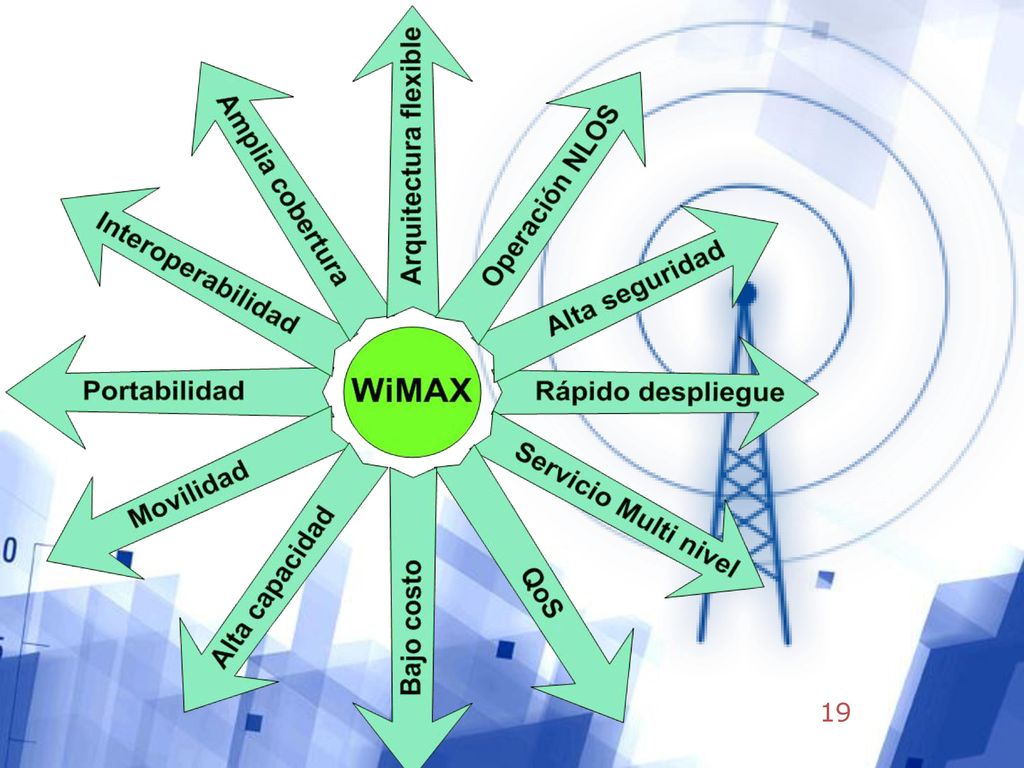

19

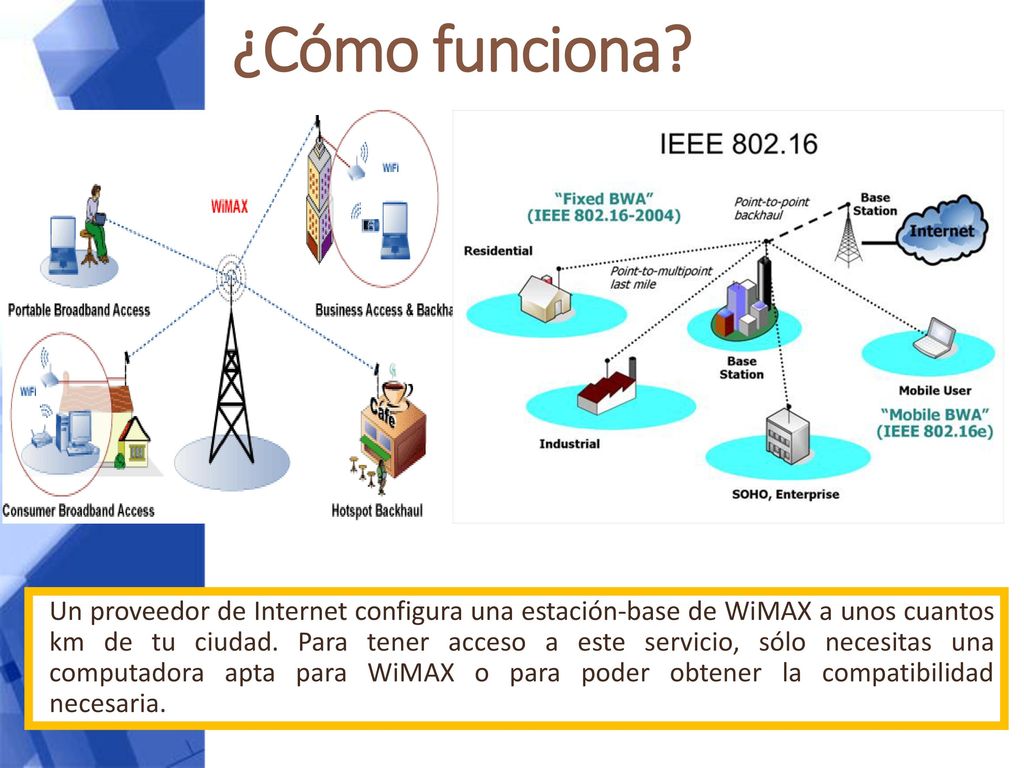

20 ¿Cómo funciona? Un proveedor de Internet configura una estación-base de WiMAX a unos cuantos km de tu ciudad. Para tener acceso a este servicio, sólo necesitas una computadora apta para WiMAX o para poder obtener la compatibilidad necesaria.  20

21 Qué son las direcciones físicas y lógicas
La dirección física es el elemento inalterable de un componente de red en Ethernet. La dirección física es un número único que no se repite. La dirección física es cualquier dirección única que identifica una tarjeta Hardware, un código de red o algo dependiente del fabricante o del equipo físico.

22 Lógicas La dirección IP es sinónimo de un número que identifica un sitio web en Internet La dirección IP es la identificación (número) de una máquina en concreto dentro de la red TCP/IP a la que pertenece. Cada computadora está identificada en Internet por una dirección numérica (por ejemplo: ). Cada dirección IP tiene una dirección DNS correspondiente (por ejemplo: 22

23 PROTOCOLOS TCPIP Desarrollado por: En la década de 1970. Vinton Cerf
Robert E. Kahn. En la década de 1970.

24 Significa: Protocolo de control de transmisión/Protocolo de Internet.
Es la unión de los nombres de dos protocolos importantes.

25 PROTOCOLO TCP (Protocolo de control de transmisión): divide la información en unidades individuales (paquetes). Reestructura la información ensamblando los paquetes cuando lleguen a su destino. PROTOCOLO IP (Protocolo de internet): Etiqueta los paquetes en una dirección IP. Asegura que todos los paquetes lleguen a su destino.

26 TCP/IP es un modelo de capas
El modelo TCP/IP es muy similar al modelo OSI (modelo de 7 capas) que fue desarrollado por la Organización Internacional para la Estandarización (ISO) para estandarizar las comunicaciones entre equipos.

27 Las funciones de las diferentes capas son las siguientes:
Capa de acceso a la red: especifica la forma en la que los datos deben enrutarse, sea cual sea el tipo de red utilizado; Capa de Internet: es responsable de proporcionar el paquete de datos (datagrama); Capa de transporte: brinda los datos de enrutamiento, junto con los mecanismos que permiten conocer el estado de la transmisión; Capa de aplicación: incorpora aplicaciones de red estándar (Telnet, SMTP, FTP, etc.). 27

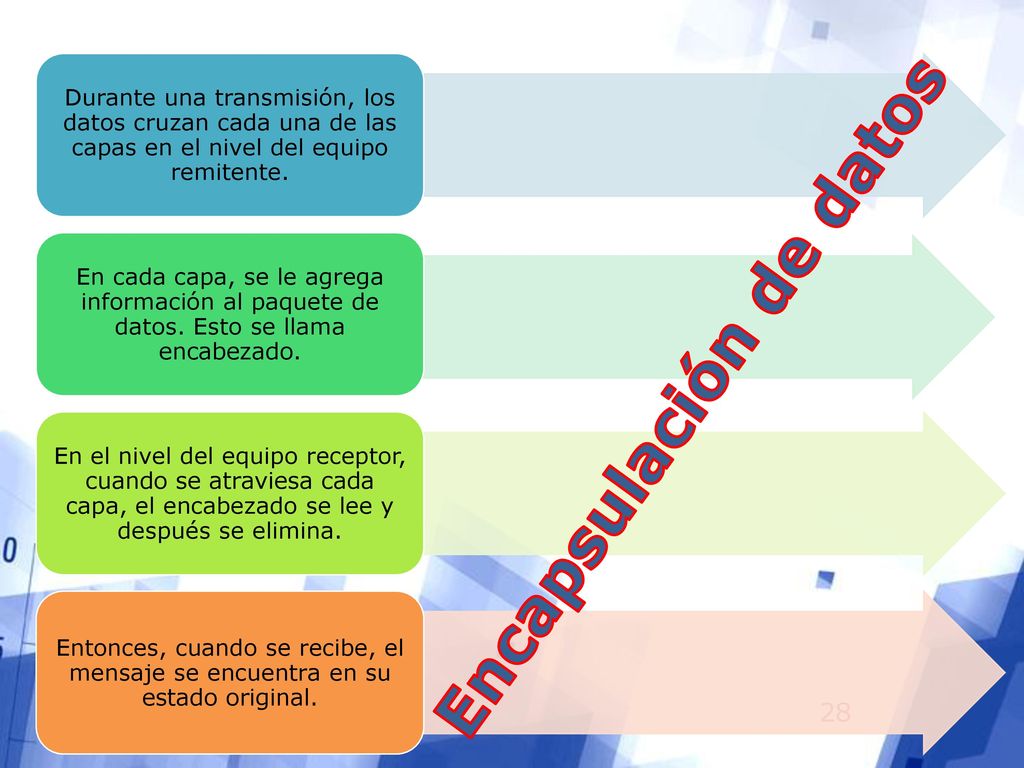

28 Encapsulación de datos
Durante una transmisión, los datos cruzan cada una de las capas en el nivel del equipo remitente. En cada capa, se le agrega información al paquete de datos. Esto se llama encabezado. En el nivel del equipo receptor, cuando se atraviesa cada capa, el encabezado se lee y después se elimina. Entonces, cuando se recibe, el mensaje se encuentra en su estado original. Encapsulación de datos

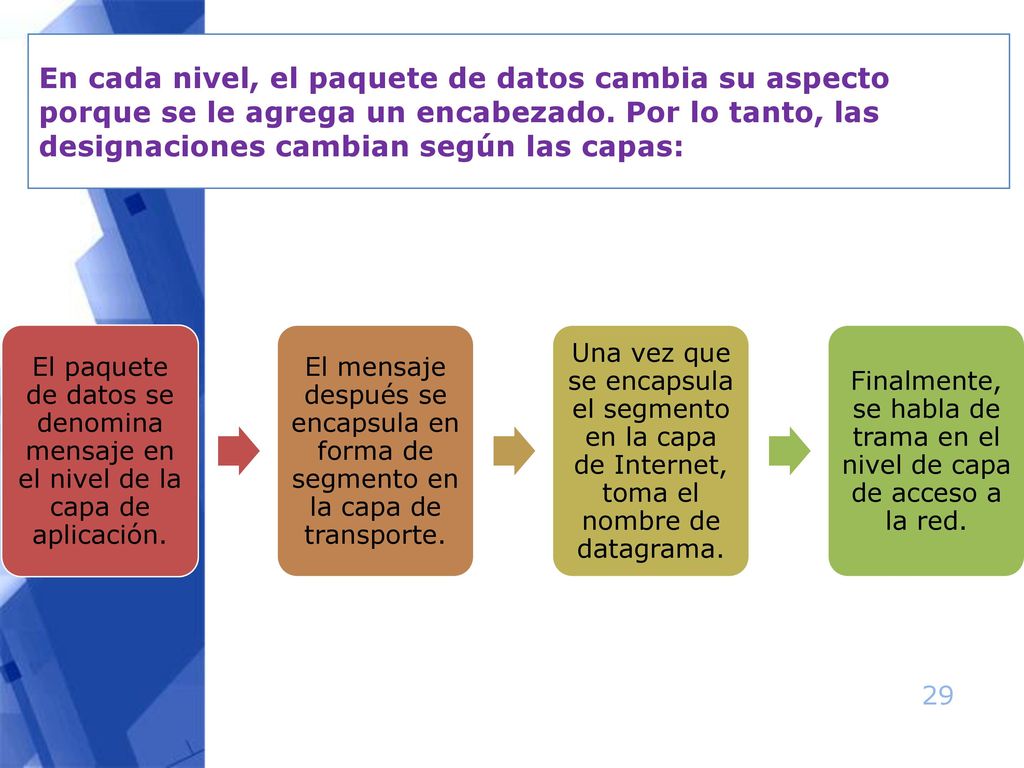

29 Finalmente, se habla de trama en el nivel de capa de acceso a la red.
En cada nivel, el paquete de datos cambia su aspecto porque se le agrega un encabezado. Por lo tanto, las designaciones cambian según las capas: El paquete de datos se denomina mensaje en el nivel de la capa de aplicación. El mensaje después se encapsula en forma de segmento en la capa de transporte. Una vez que se encapsula el segmento en la capa de Internet, toma el nombre de datagrama. Finalmente, se habla de trama en el nivel de capa de acceso a la red. 29

30 REDES VPN (VIRTUAL PRIVATE NETWORK)
Una VPN permite conectarte de forma segura y remota a redes privadas, también enlaza muchas redes diferentes e incluso servidores de forma segura.

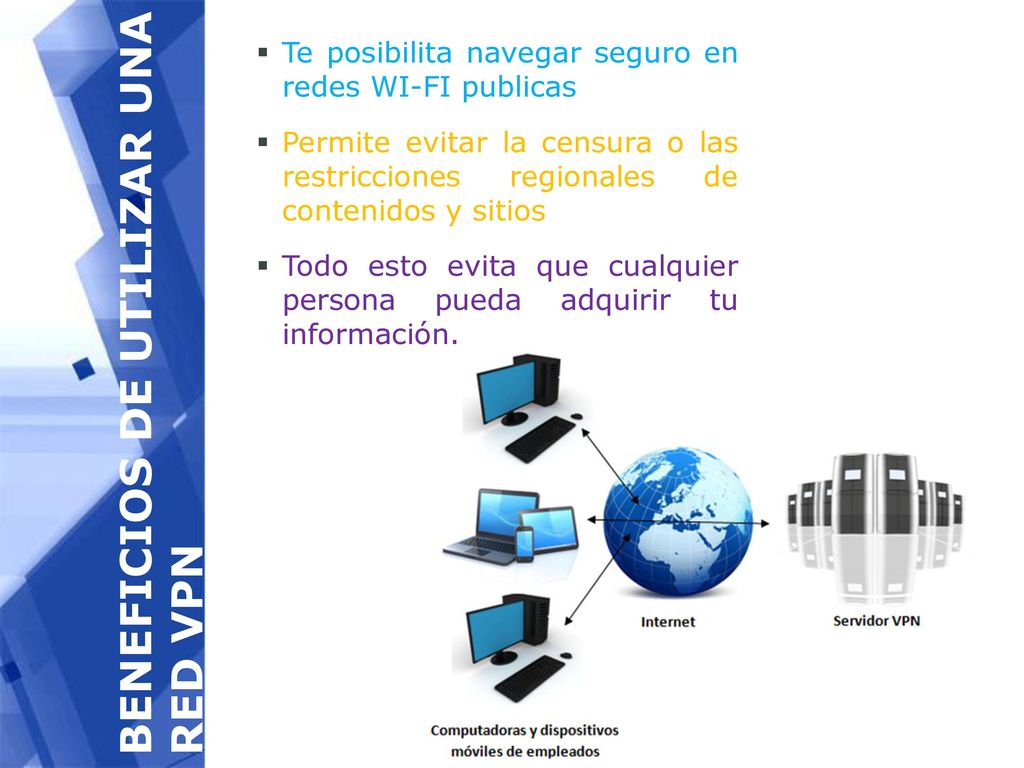

31 BENEFICIOS DE UTILIZAR UNA RED VPN
Te posibilita navegar seguro en redes WI-FI publicas Permite evitar la censura o las restricciones regionales de contenidos y sitios Todo esto evita que cualquier persona pueda adquirir tu información. BENEFICIOS DE UTILIZAR UNA RED VPN 31

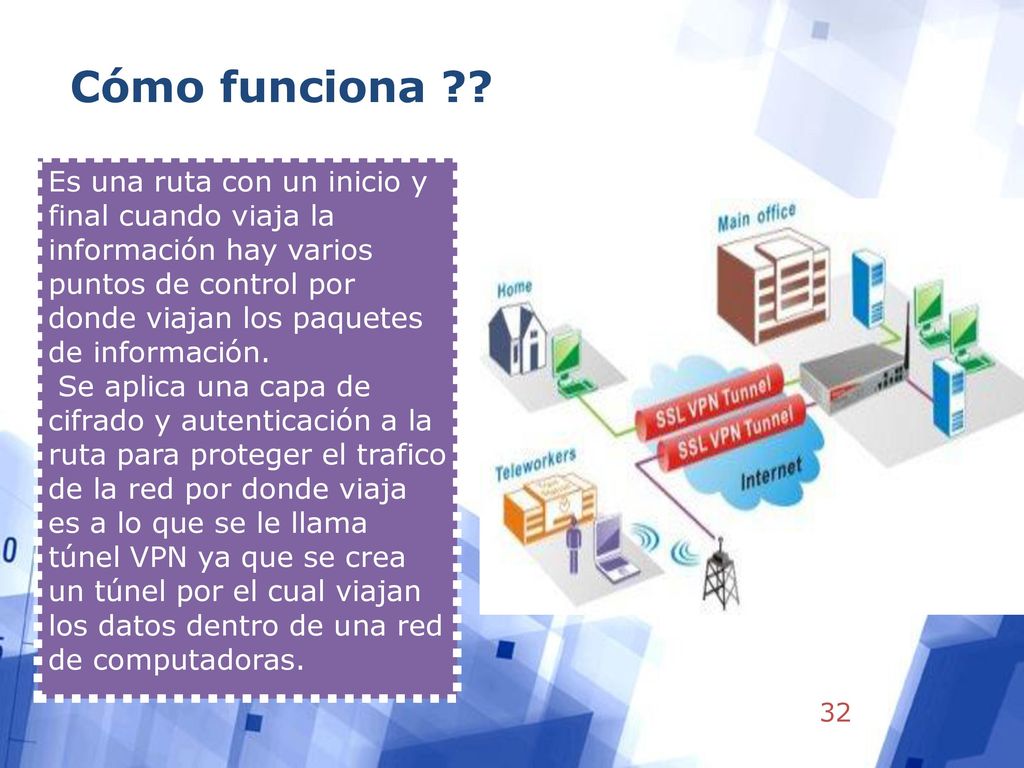

32 Cómo funciona ?? Es una ruta con un inicio y final cuando viaja la información hay varios puntos de control por donde viajan los paquetes de información. Se aplica una capa de cifrado y autenticación a la ruta para proteger el trafico de la red por donde viaja es a lo que se le llama túnel VPN ya que se crea un túnel por el cual viajan los datos dentro de una red de computadoras.

33 PAQUETES DE DATOS Un paquete de datos es una unidad fundamental de transporte de información en todas las redes de computadoras modernas.

34 Un paquete está generalmente compuesto de tres elementos: una cabecera (header) que contiene generalmente la información necesaria para trasladar El paquete desde el emisor hasta el receptor, el área de datos (payload) que contiene los datos que se desean trasladar La cola (tráiler) que comúnmente incluye código de detección de errores. 34

35 INTERPRETACIÓN DE LOS PARÁMETROS DE UNA CONEXIÓN DE UNA PC A TRAVÉS DEL COMANDO IPCONFIG
35

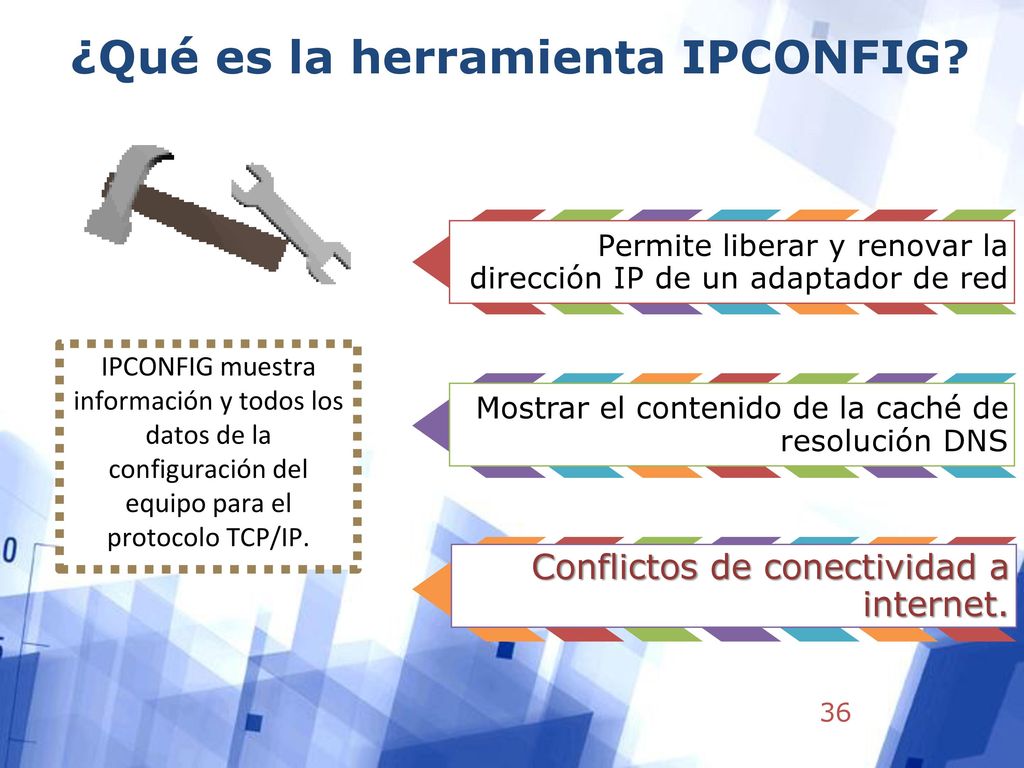

36 ¿Qué es la herramienta IPCONFIG?
Permite liberar y renovar la dirección IP de un adaptador de red Mostrar el contenido de la caché de resolución DNS Conflictos de conectividad a internet. IPCONFIG muestra información y todos los datos de la configuración del equipo para el protocolo TCP/IP.

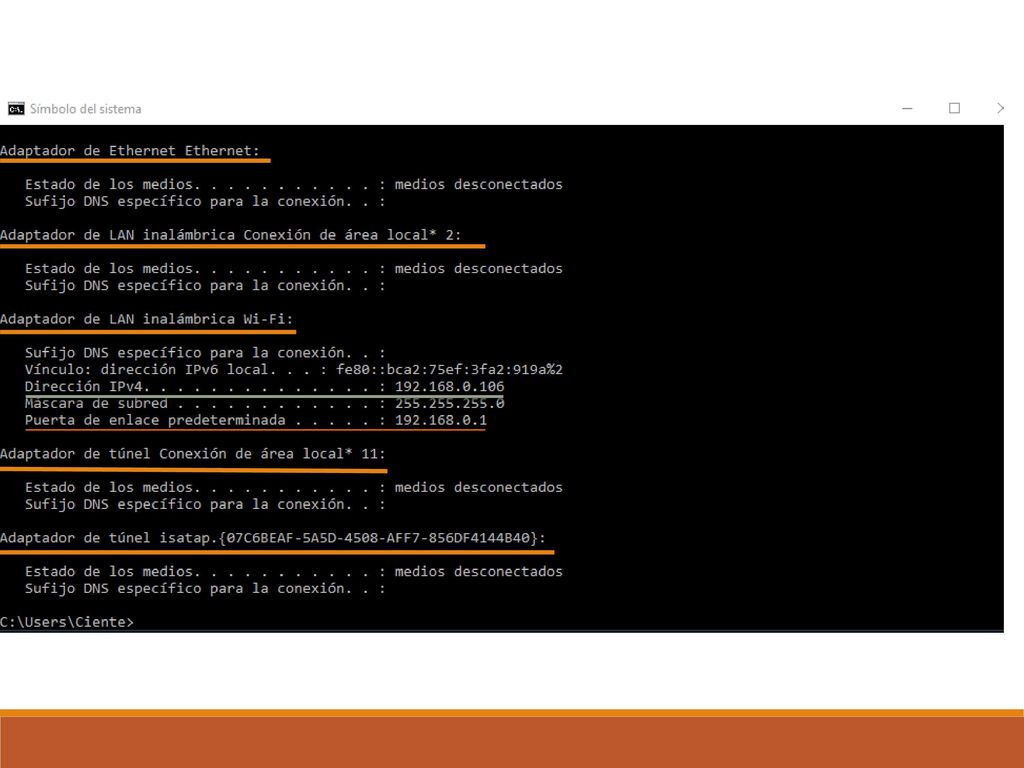

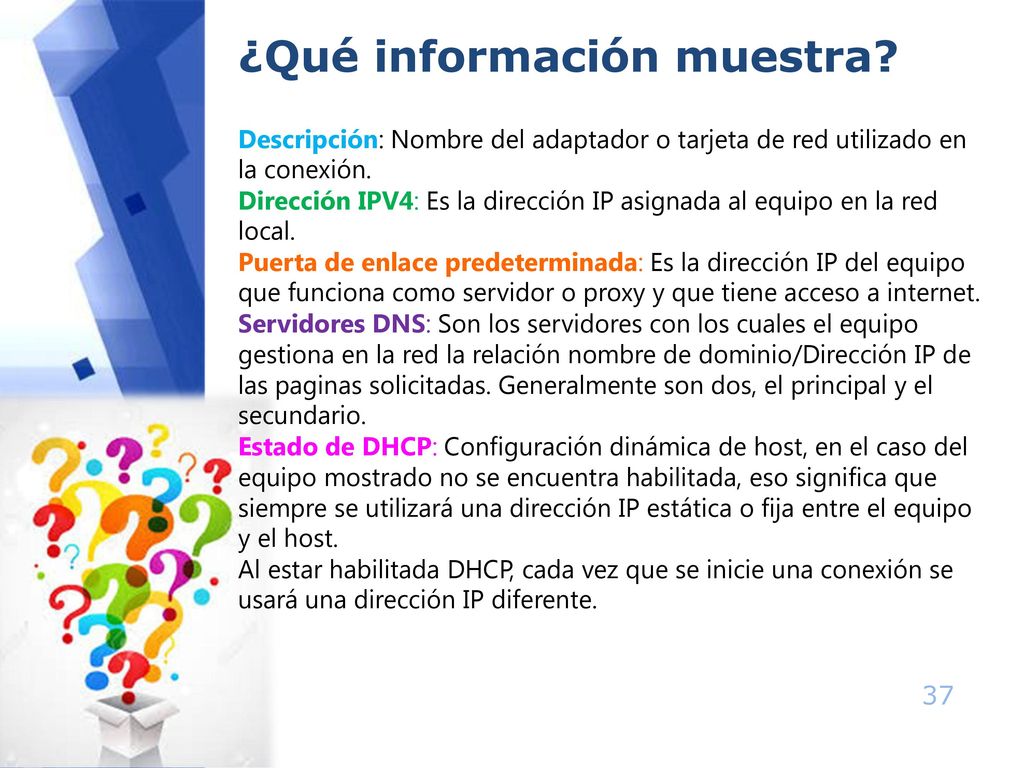

37 ¿Qué información muestra?

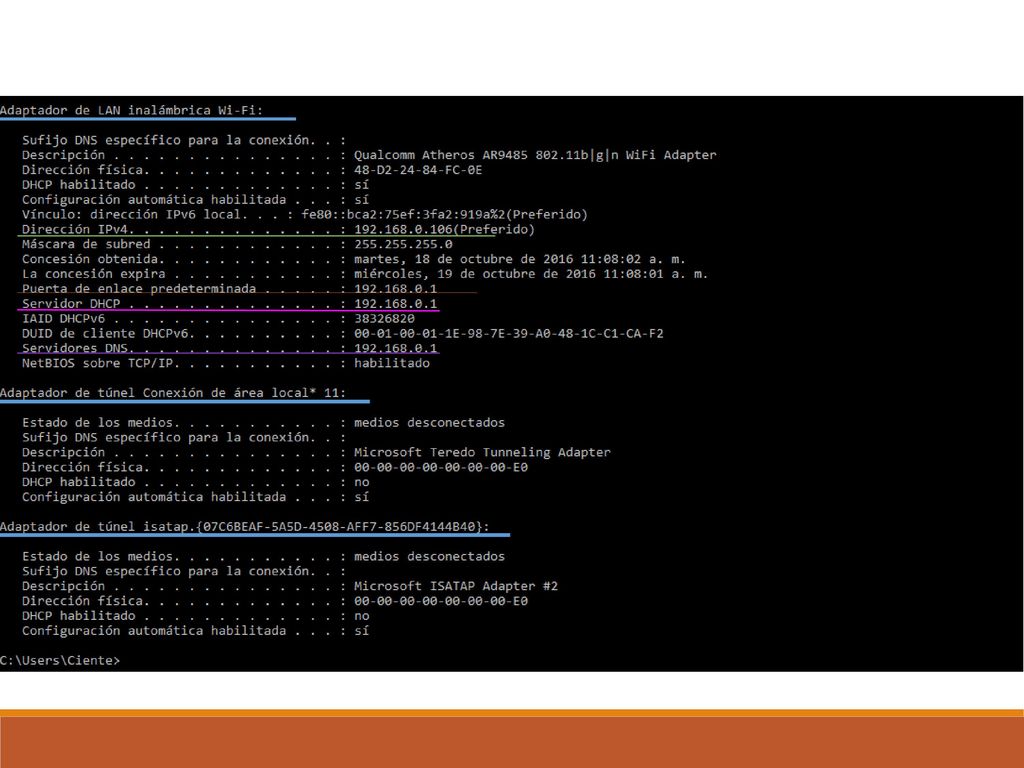

Descripción: Nombre del adaptador o tarjeta de red utilizado en la conexión. Dirección IPV4: Es la dirección IP asignada al equipo en la red local. Puerta de enlace predeterminada: Es la dirección IP del equipo que funciona como servidor o proxy y que tiene acceso a internet. Servidores DNS: Son los servidores con los cuales el equipo gestiona en la red la relación nombre de dominio/Dirección IP de las paginas solicitadas. Generalmente son dos, el principal y el secundario. Estado de DHCP: Configuración dinámica de host, en el caso del equipo mostrado no se encuentra habilitada, eso significa que siempre se utilizará una dirección IP estática o fija entre el equipo y el host. Al estar habilitada DHCP, cada vez que se inicie una conexión se usará una dirección IP diferente. 37

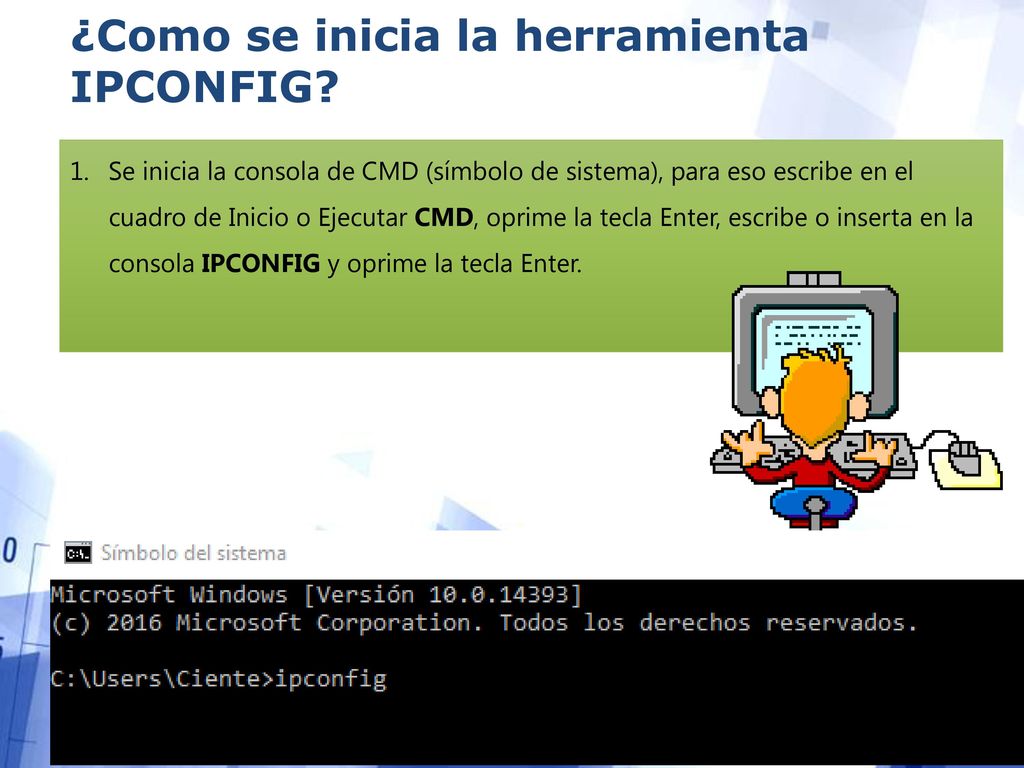

38 ¿Como se inicia la herramienta IPCONFIG?
Se inicia la consola de CMD (símbolo de sistema), para eso escribe en el cuadro de Inicio o Ejecutar CMD, oprime la tecla Enter, escribe o inserta en la consola IPCONFIG y oprime la tecla Enter.

39

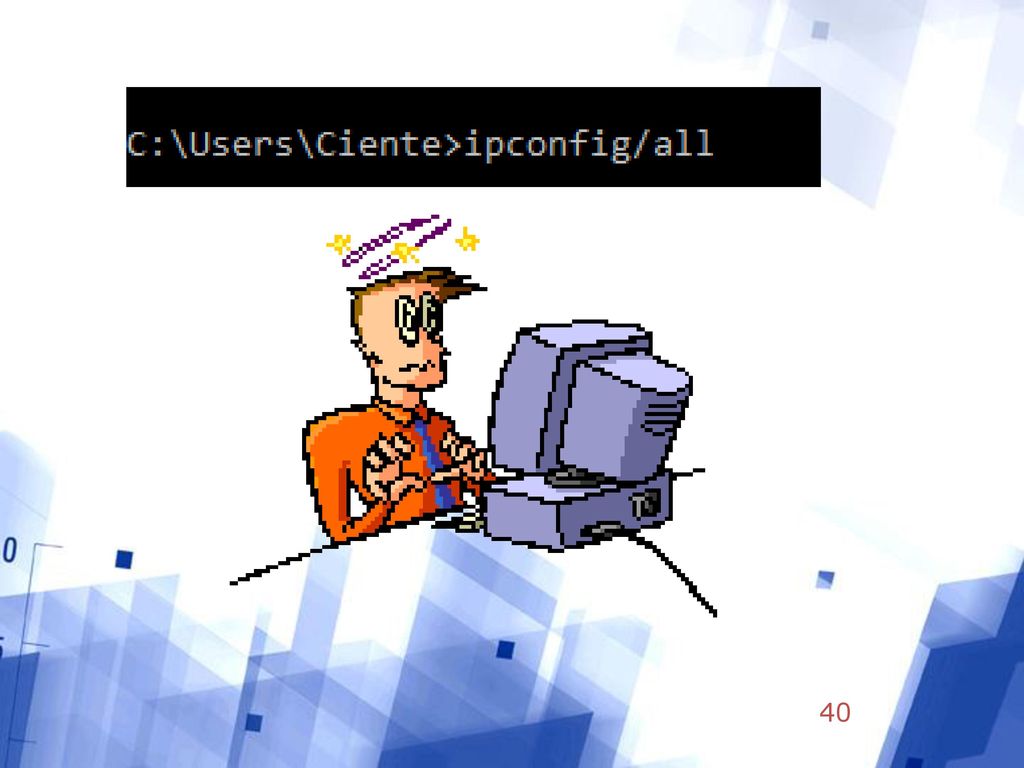

40

41

42

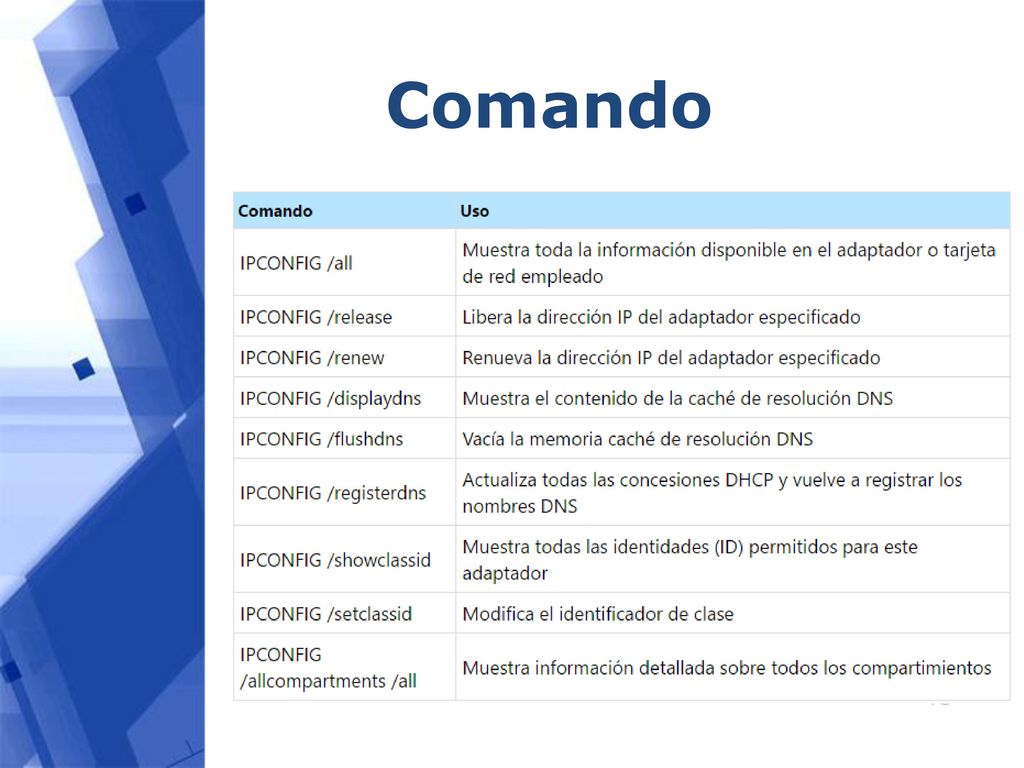

43 Comando 43
