Molino Roller Press.

Presentación del tema: "Molino Roller Press."— Transcripción de la presentación:

1 Molino Roller Press

2 Molino Roller Press En planta piloto en la década de los años 1970.
Empleado a nivel industrial en el año 1980. Utilizados en distintas área como la minería, la industria del cemento y en procesos químicos

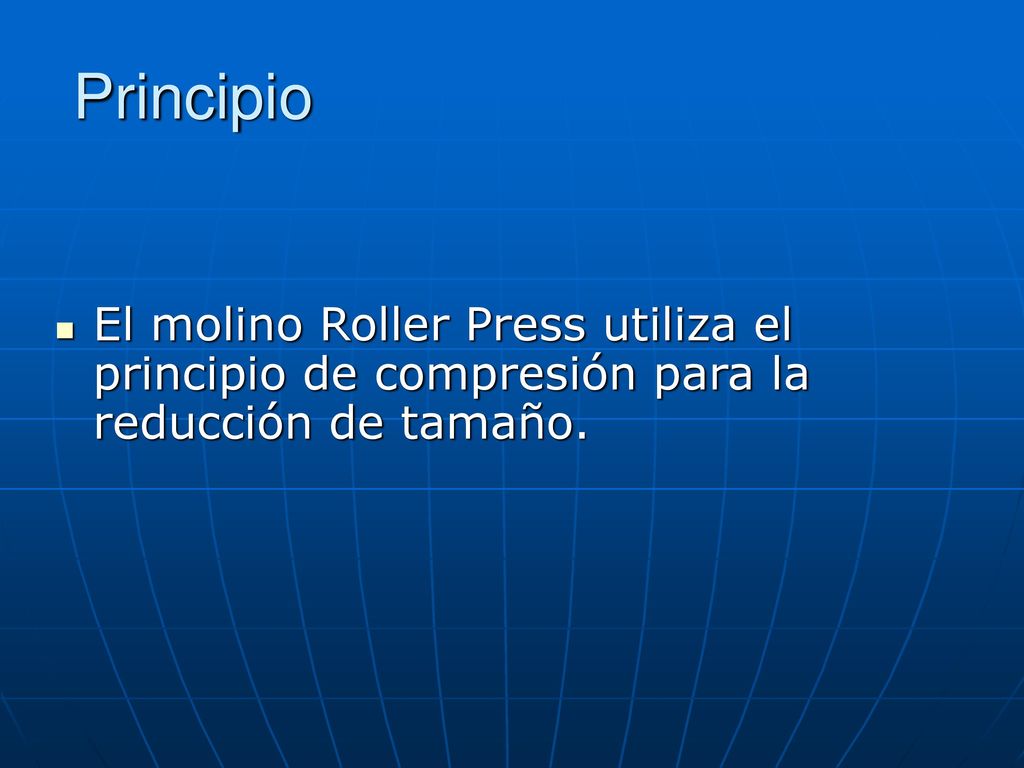

3 Principio El molino Roller Press utiliza el principio de compresión para la reducción de tamaño.

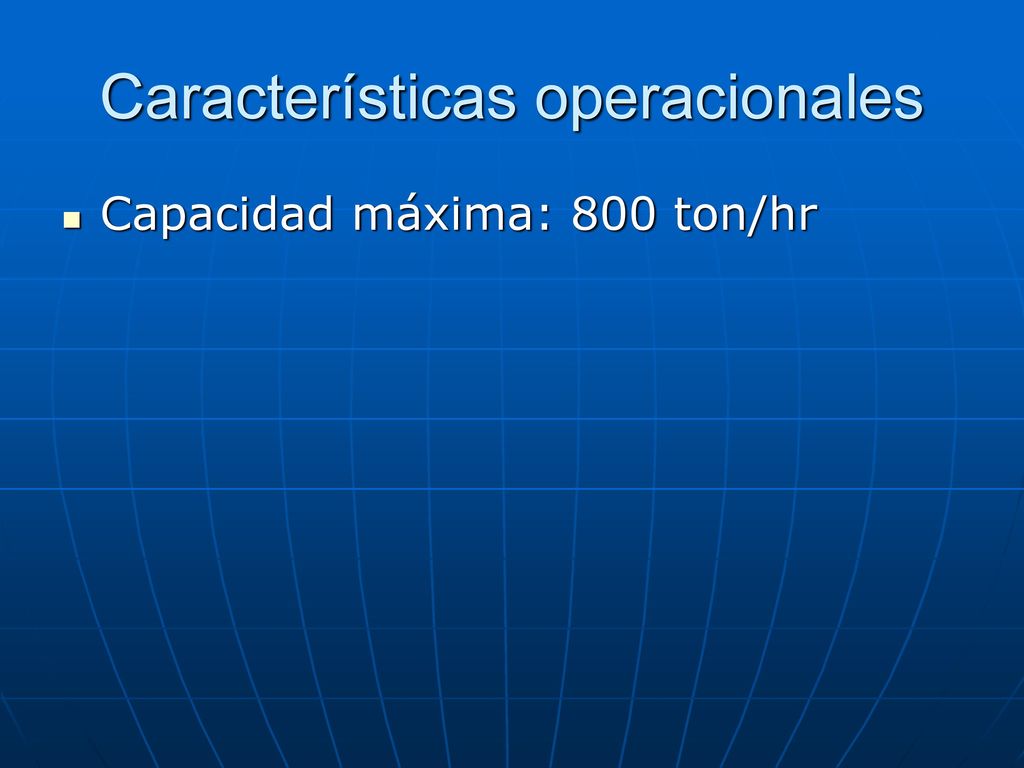

4 Características operacionales
Capacidad máxima: 800 ton/hr

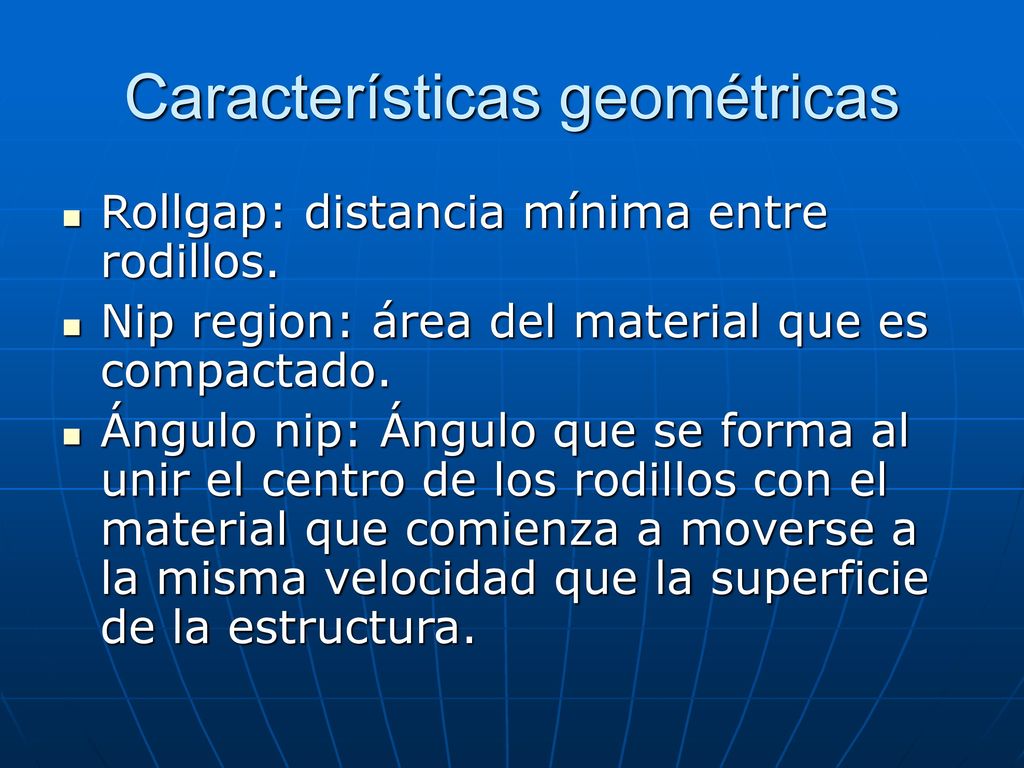

5 Características geométricas
Rollgap: distancia mínima entre rodillos. Nip region: área del material que es compactado. Ángulo nip: Ángulo que se forma al unir el centro de los rodillos con el material que comienza a moverse a la misma velocidad que la superficie de la estructura.

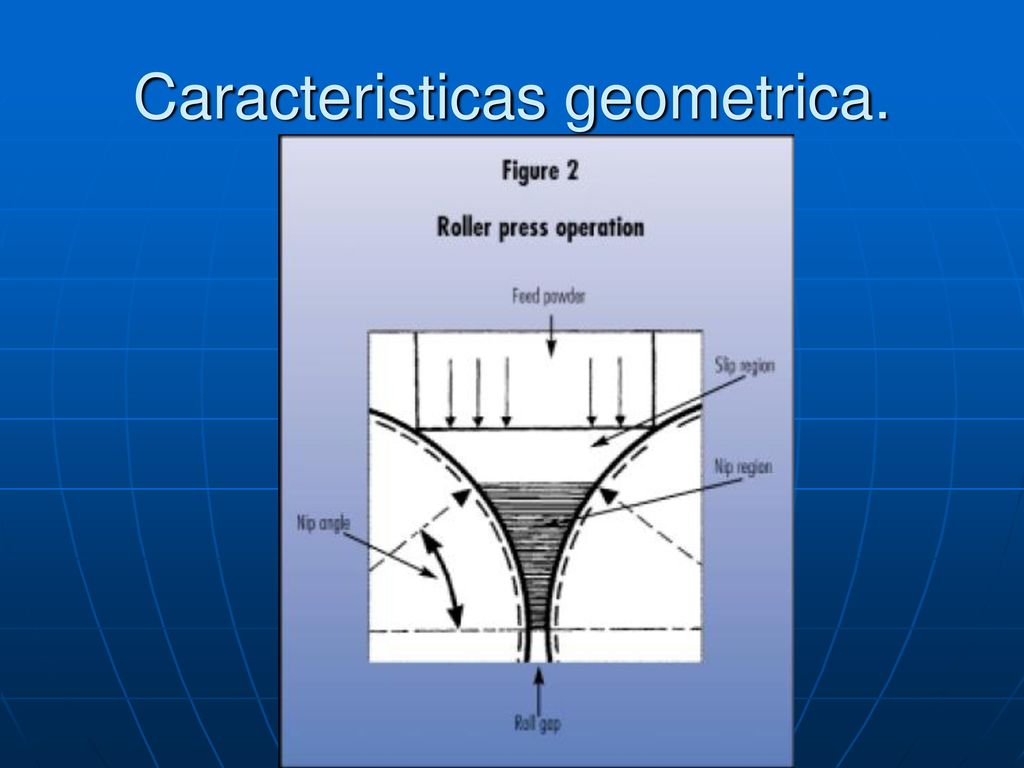

6 Caracteristicas geometrica.

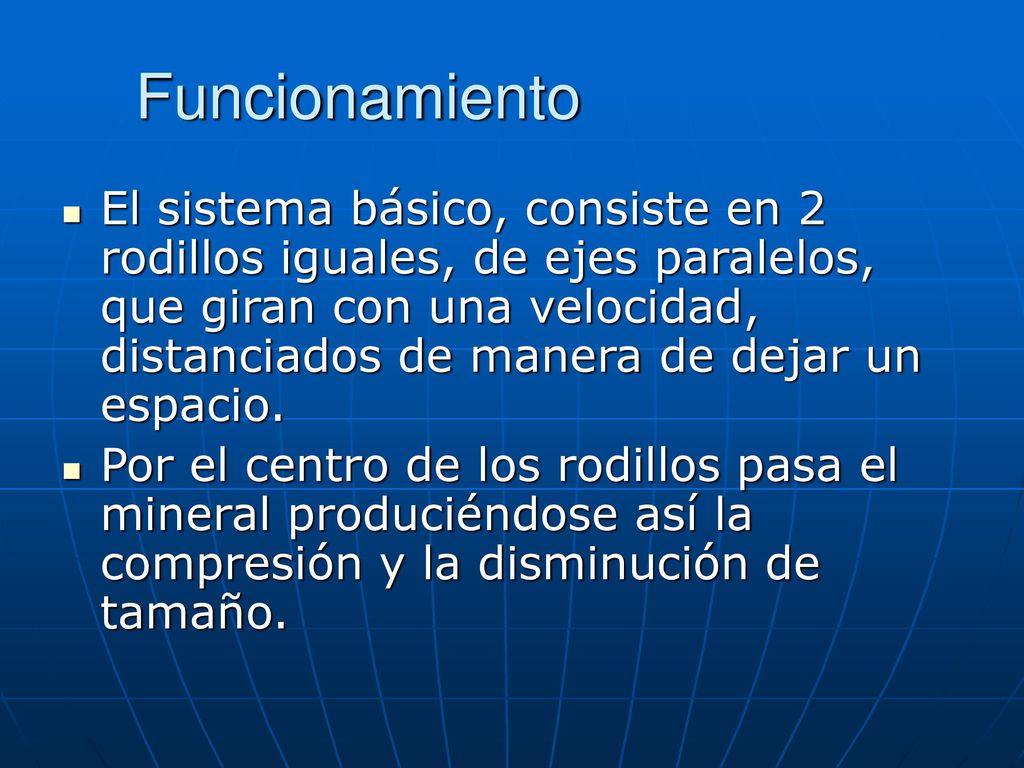

7 Funcionamiento El sistema básico, consiste en 2 rodillos iguales, de ejes paralelos, que giran con una velocidad, distanciados de manera de dejar un espacio. Por el centro de los rodillos pasa el mineral produciéndose así la compresión y la disminución de tamaño.

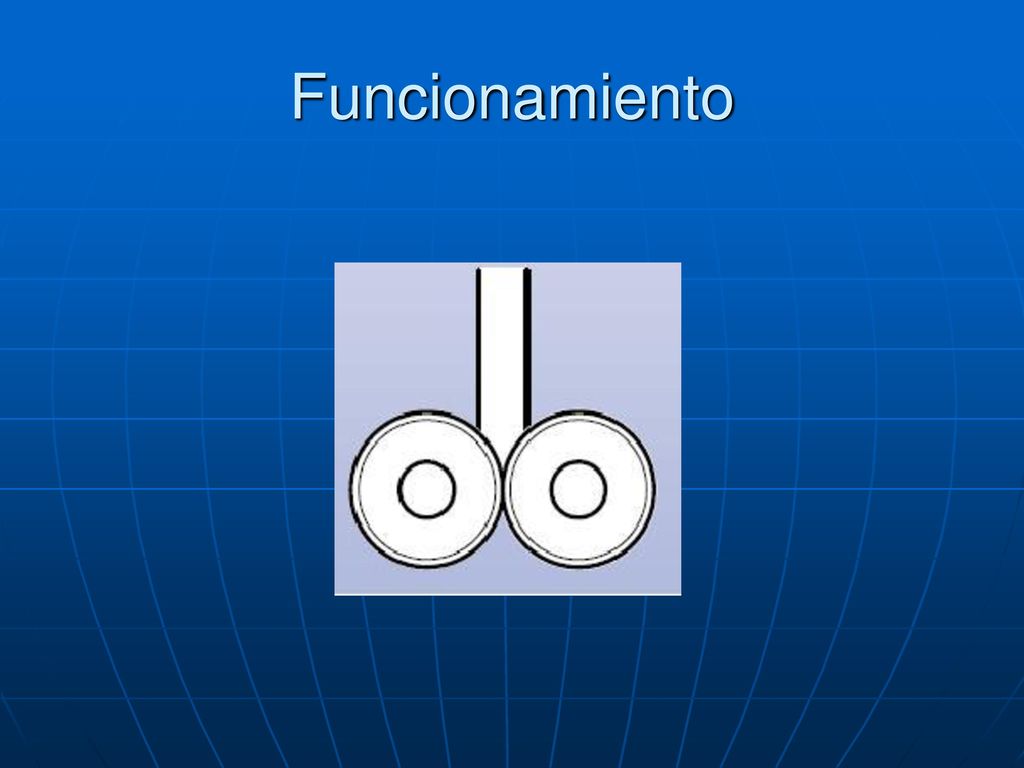

8 Funcionamiento

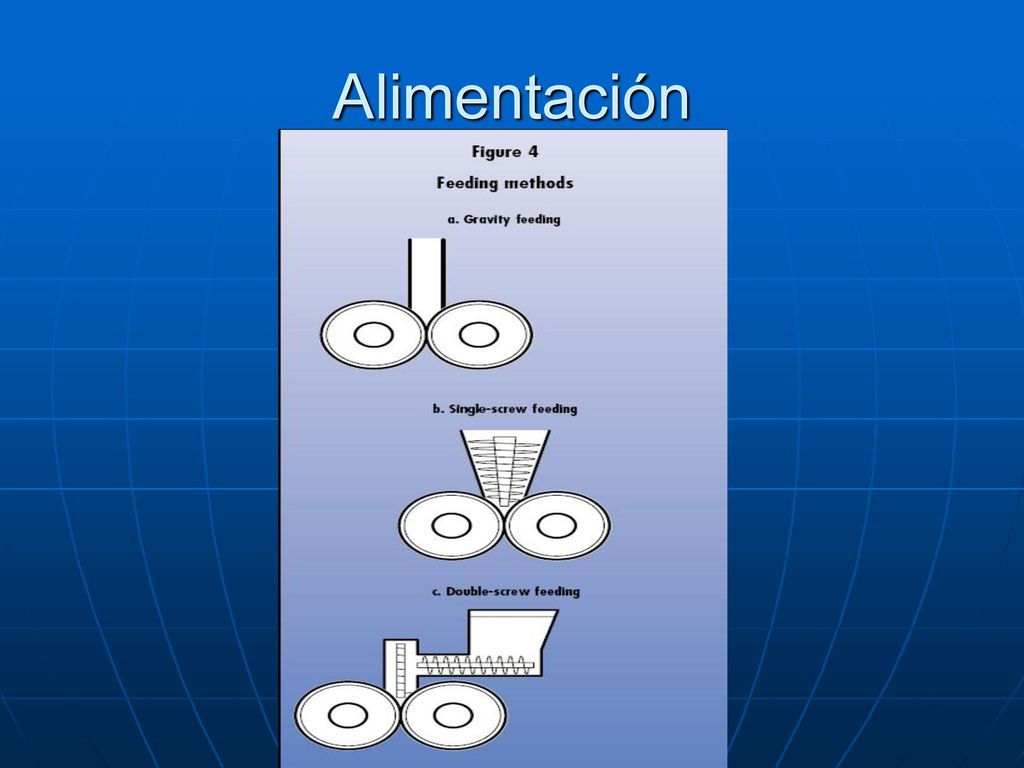

9 Alimentación

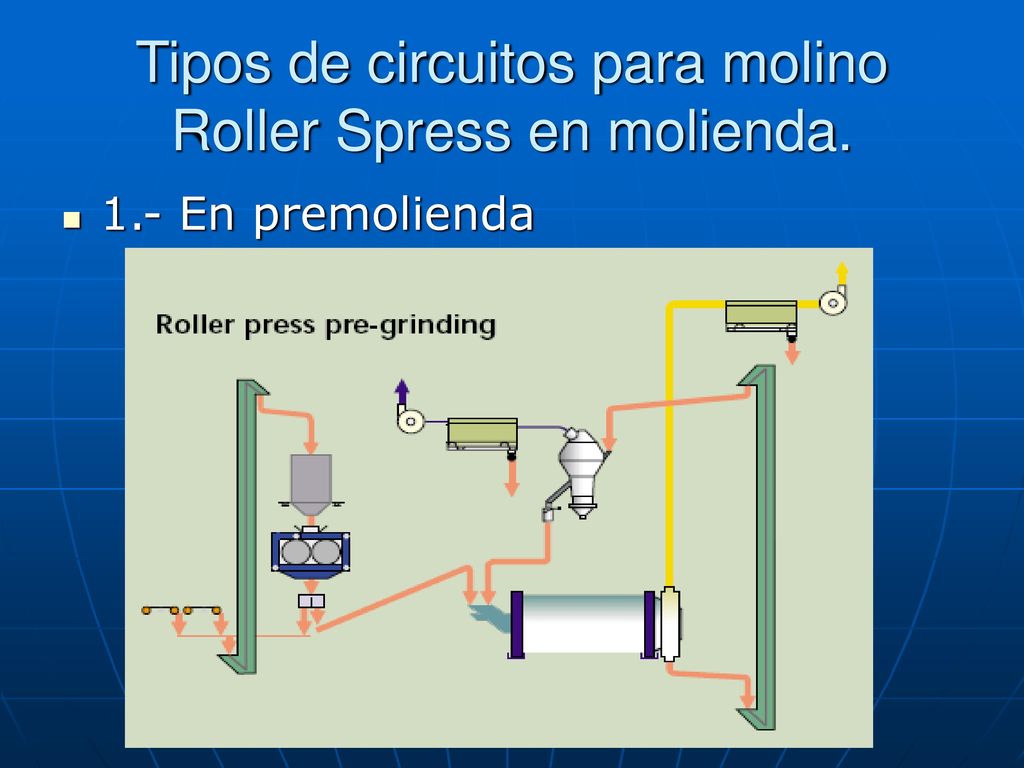

10 Tipos de circuitos para molino Roller Spress en molienda.
1.- En premolienda

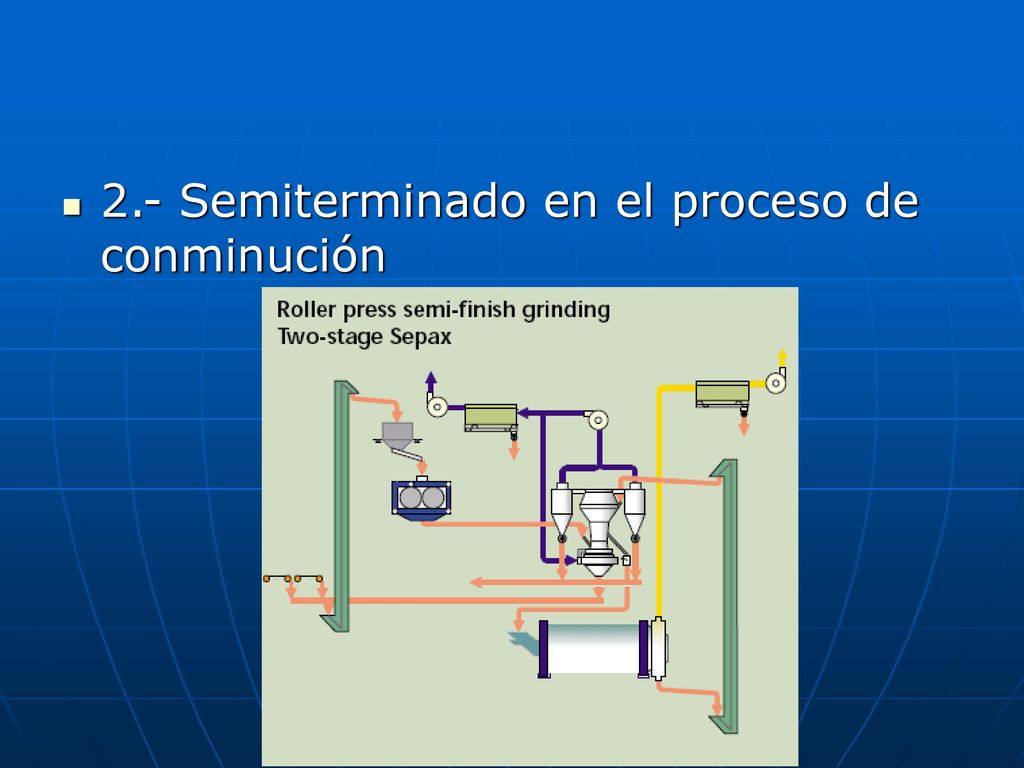

11 2.- Semiterminado en el proceso de conminución

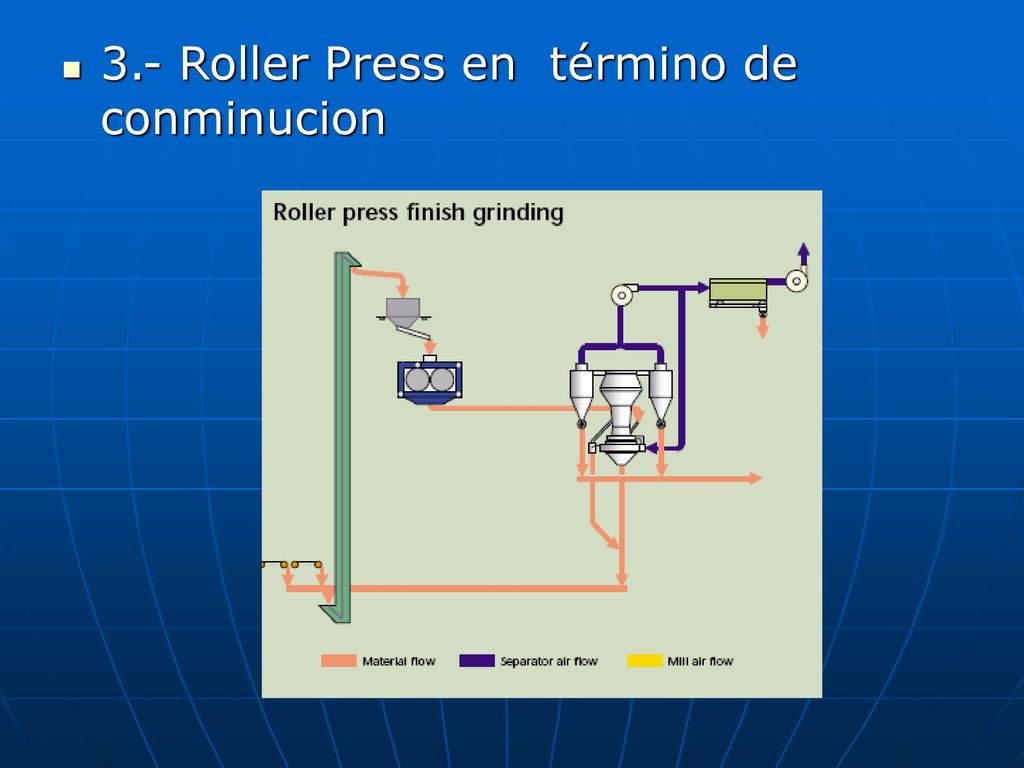

12 3.- Roller Press en término de conminucion

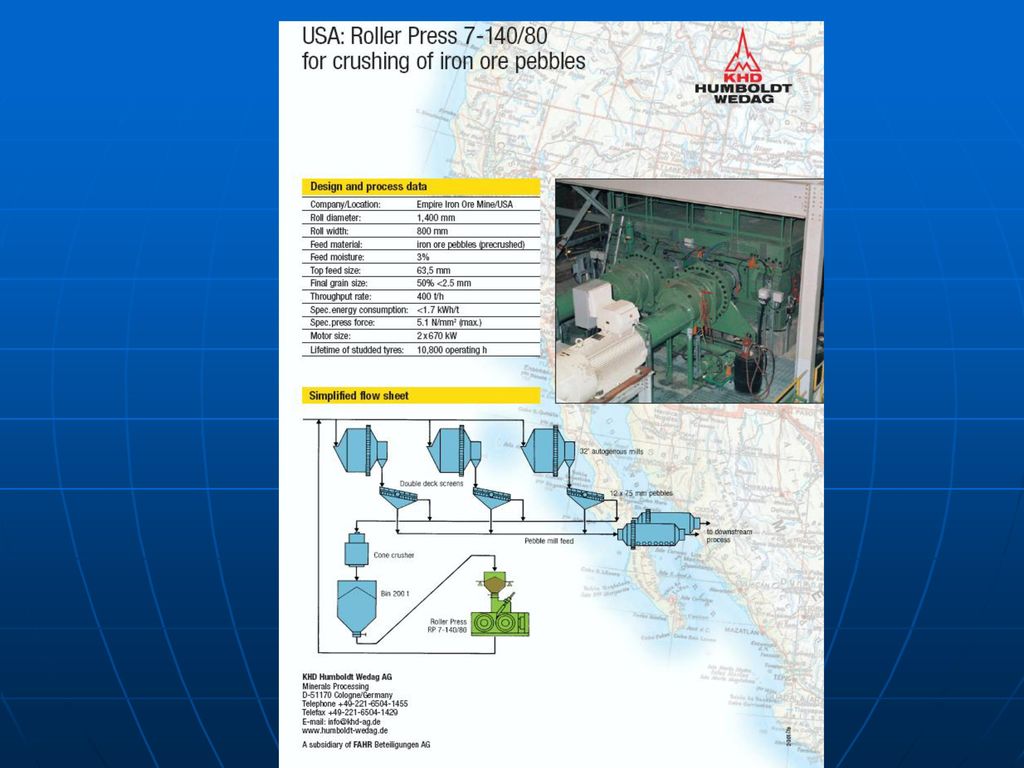

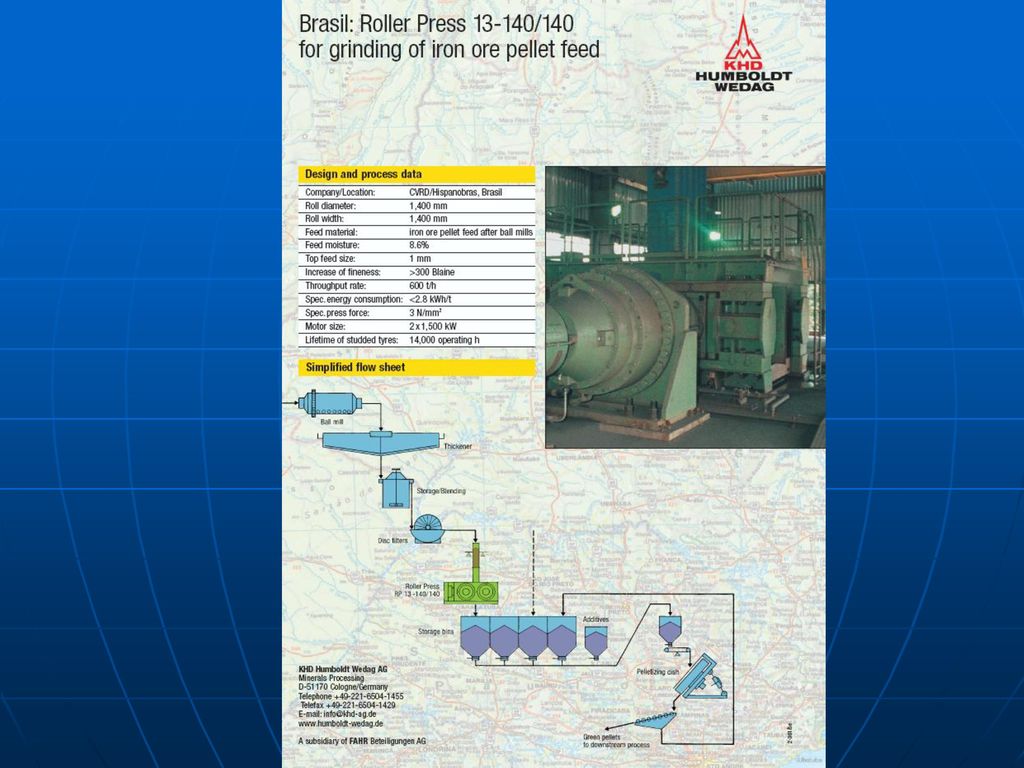

13 Molinos Roller Press en la practica

14

15

16
