TRAZADOS FUNDAMENTALES
Dibujo geométrico
2
SEGMENTOS
35
Trazar la bisectriz del ángulo formado por las rectas r y s que se cortan fuera de los limites del dibujo.
36
Trazamos una recta cualquiera t que corte a las rectas dadas.
37
Con centro en los puntos 1 y 2, trazamos un arco de circunferencia de radio cualquiera.
38
Trazamos las bisectrices de los cuatro ángulos que se forman.
39
Trazamos las bisectrices y hallamos los puntos de intersección 3 y 4
Trazamos las bisectrices y hallamos los puntos de intersección 3 y 4. Que también son puntos de la bisectriz de las rectas r y s.
40
Unimos los puntos 3 y 4 y tenemos la bisectriz buscada.

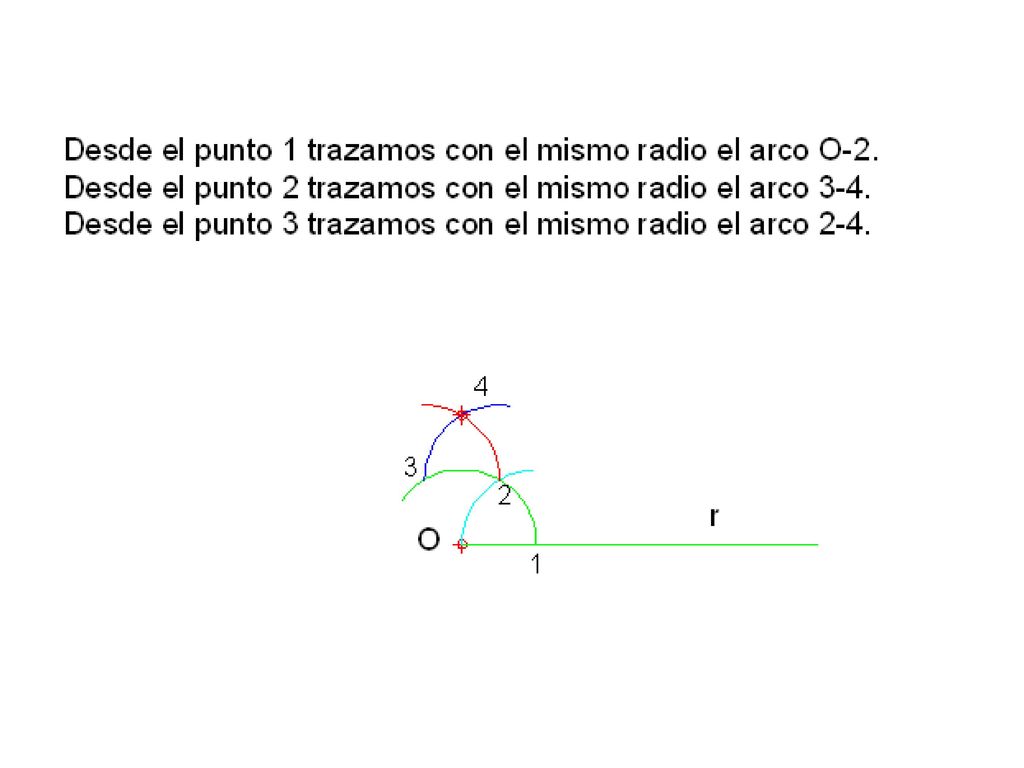

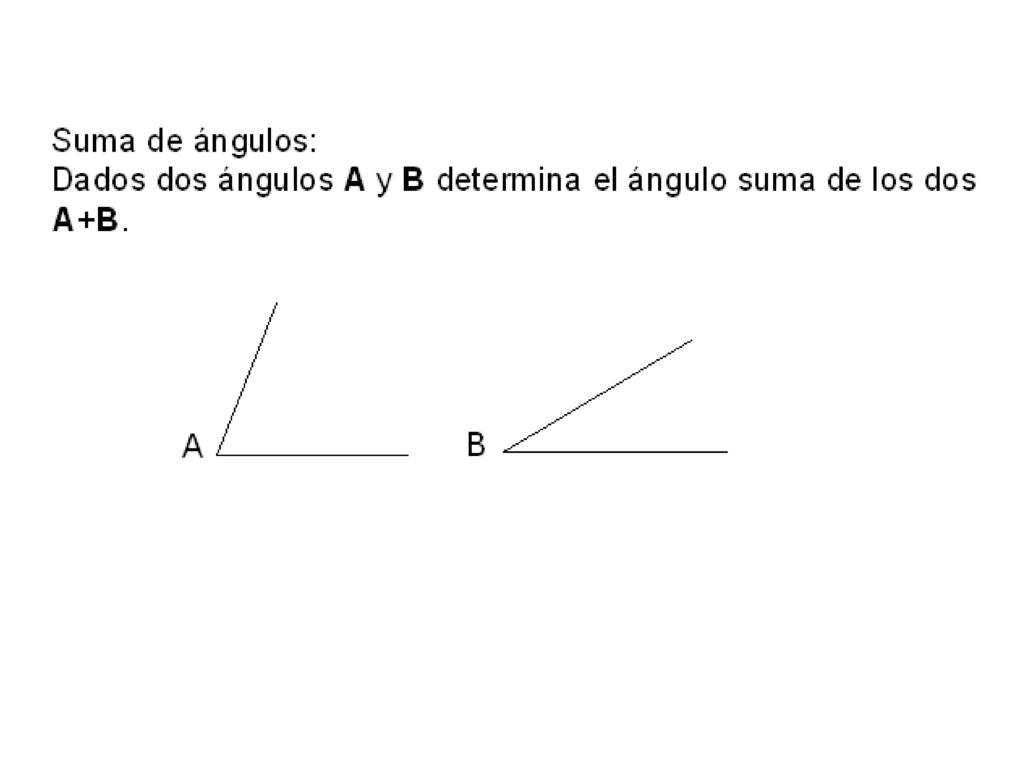

67
Dividir el segmento AB en 7 partes iguales.
68
A partir de una extremo por ejemplo el extremo A trazamos una recta auxiliar r.
69
Llevamos sobre la recta auxiliar r 7 divisiones iguales.
70
Unimos la ultima división 7 con el otro extremo B de l segmento a dividir
71
Por las divisiones 1’, 2’…..6’ de la recta r trazamos paralelas a la recta 7’-B que nos determinan los puntos 1, 2, 3, 4, 5, 6, 7. Que son divisiones iguales por aplicación del teorema de Thales.
72
Construir el arco capaz del segmento AB para un ángulo de 60º.
73

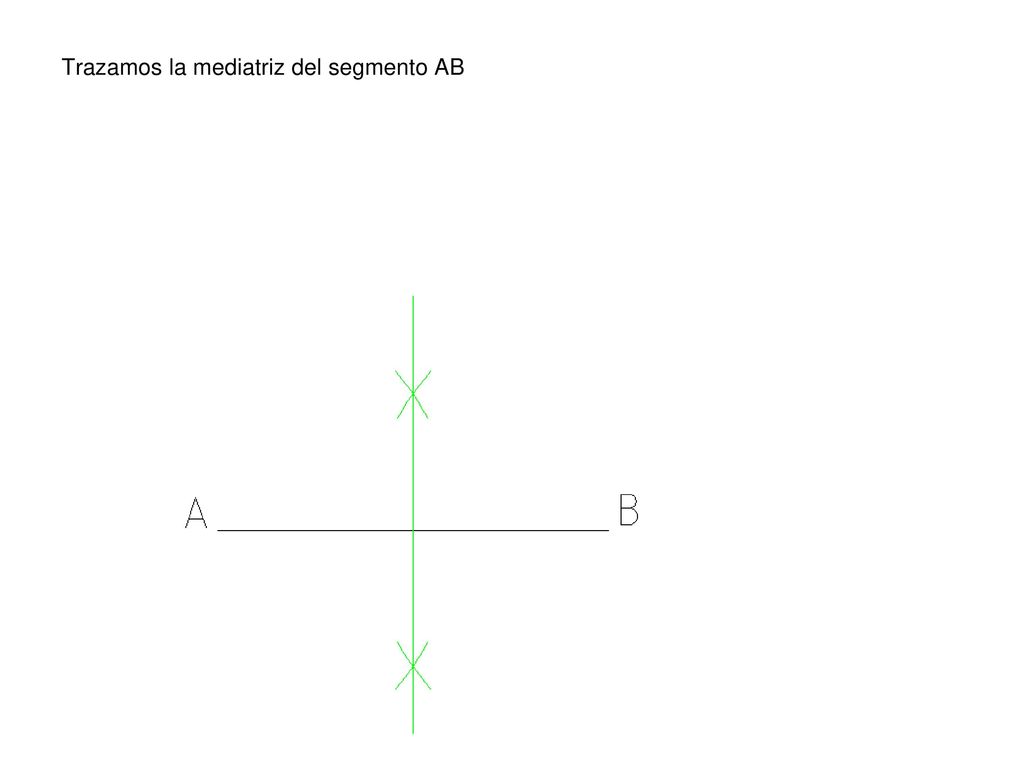

Trazamos la mediatriz del segmento AB
74
Trazamos un ángulo de 60º igual al ángulo del arco capaz
75
Trazamos una perpendicular al lado del ángulo que corta a la mediatriz.
76
Con centro en el punto 1 trazamos un arco de circunferencia de radio 1-A = 1-B que resulta ser el arco capaz.
77
Si tomamos un punto cualquiera como el C por ejemplo y unimos este con los extremos A y B del segmento el ángulo que se forma es de 60º. La propiedad del arco capaz dice que desde cualquier punto del arco si lo unimos con los extremos se forma el mismo ángulo en este caso 60º
