ASPECTOS LEGALES Usos Consuntivos y No Consuntivos

Presentación del tema: "ASPECTOS LEGALES Usos Consuntivos y No Consuntivos"— Transcripción de la presentación:

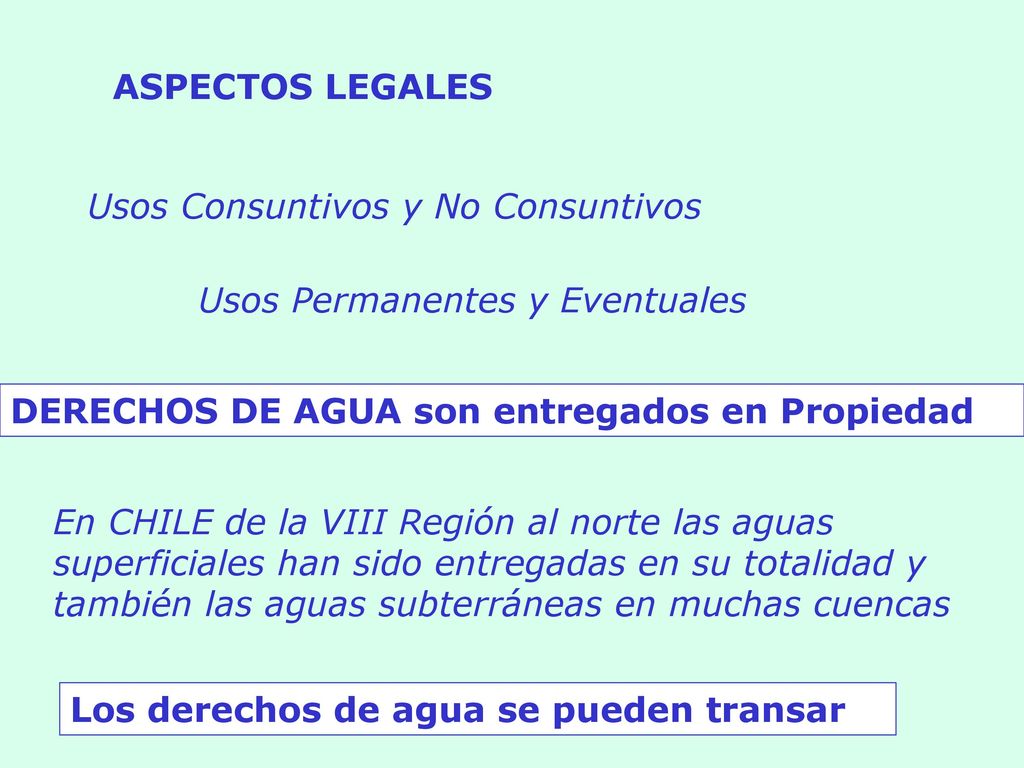

1 ASPECTOS LEGALES Usos Consuntivos y No Consuntivos Usos Permanentes y Eventuales DERECHOS DE AGUA son entregados en Propiedad En CHILE de la VIII Región al norte las aguas superficiales han sido entregadas en su totalidad y también las aguas subterráneas en muchas cuencas Los derechos de agua se pueden transar

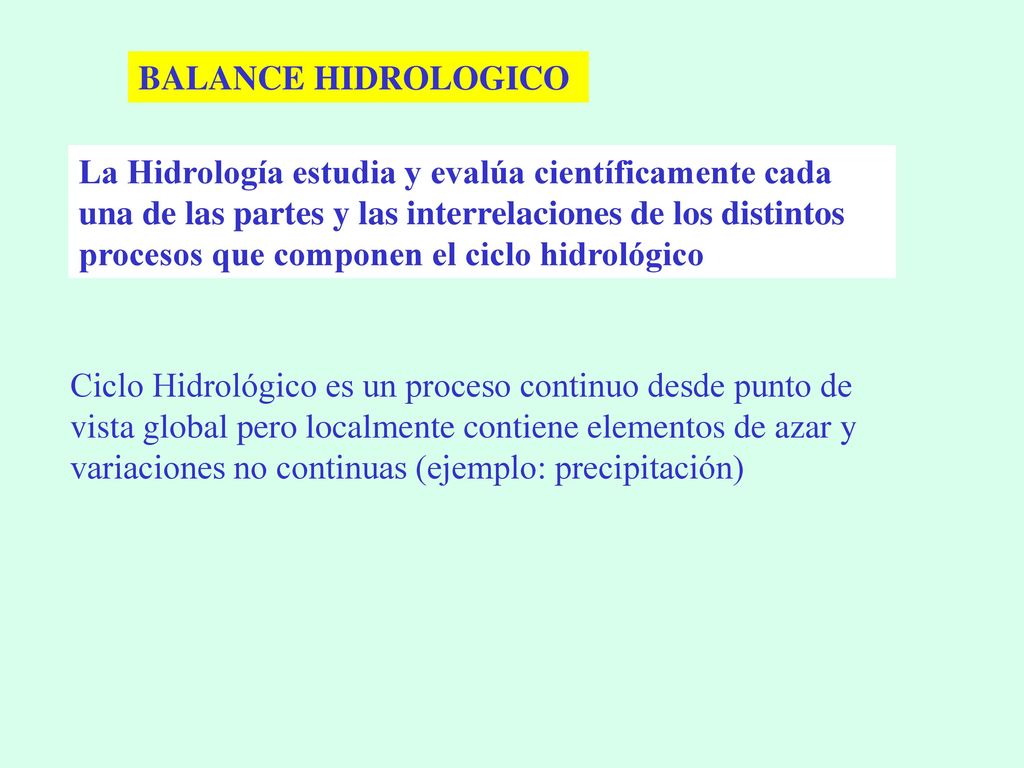

2 BALANCE HIDROLOGICO La Hidrología estudia y evalúa científicamente cada una de las partes y las interrelaciones de los distintos procesos que componen el ciclo hidrológico Ciclo Hidrológico es un proceso continuo desde punto de vista global pero localmente contiene elementos de azar y variaciones no continuas (ejemplo: precipitación)

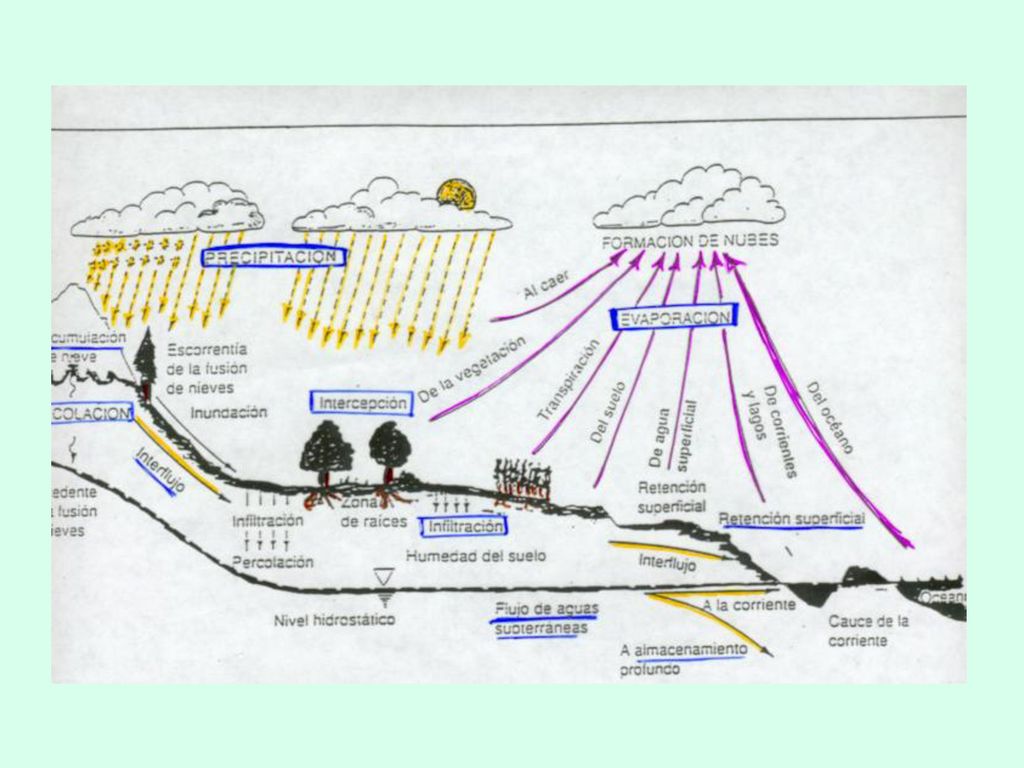

3

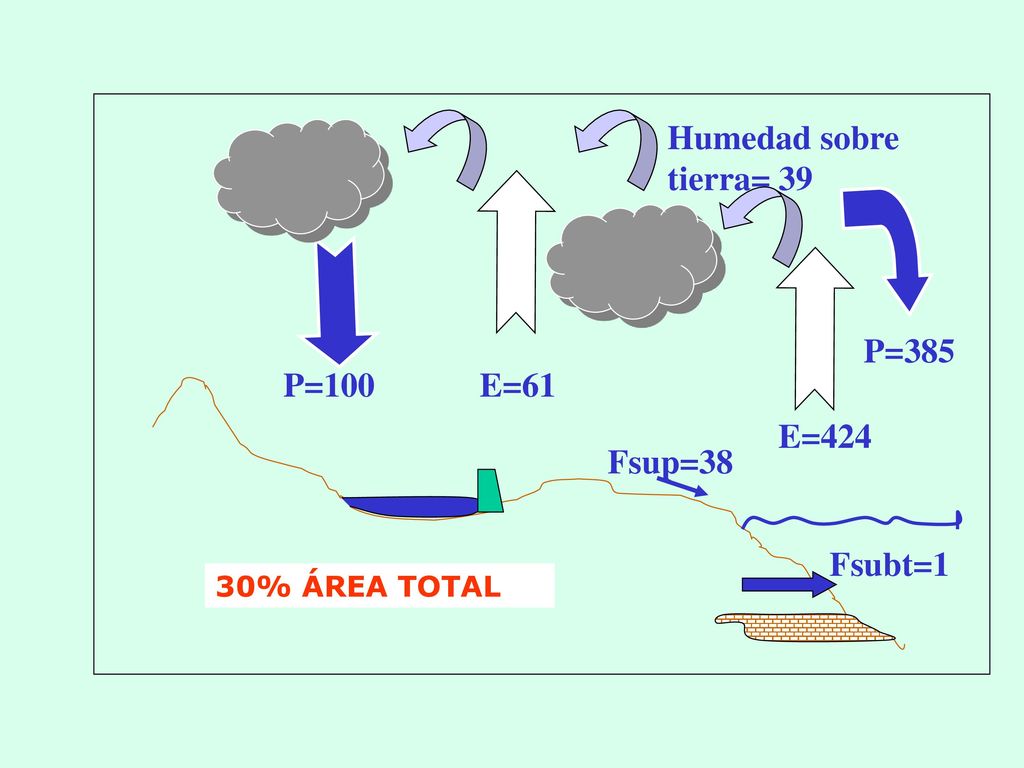

4 Humedad sobre tierra= 39 P=385 P=100 E=61 E=424 Fsup=38 Fsubt=1
30% ÁREA TOTAL

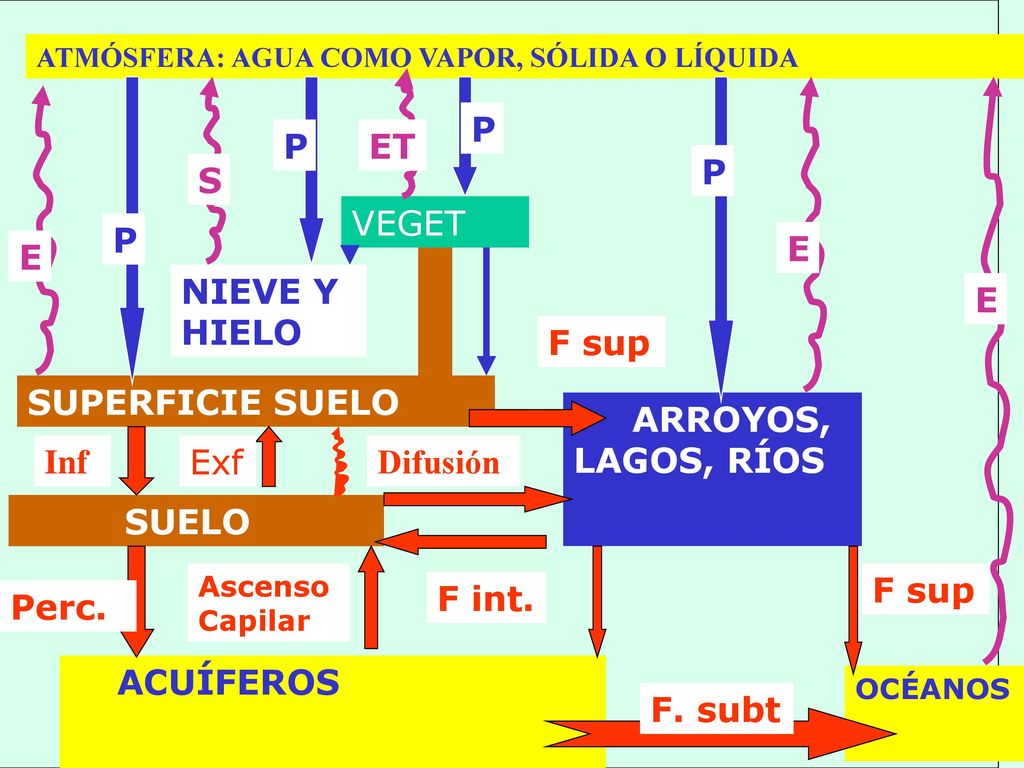

5 P P ET P S VEGET P E E NIEVE Y HIELO E F sup SUPERFICIE SUELO
ATMÓSFERA: AGUA COMO VAPOR, SÓLIDA O LÍQUIDA P P ET P S VEGET P E E NIEVE Y HIELO E F sup SUPERFICIE SUELO ARROYOS, LAGOS, RÍOS Inf Exf Difusión SUELO Ascenso Capilar F sup F int. Perc. ACUÍFEROS OCÉANOS F. subt

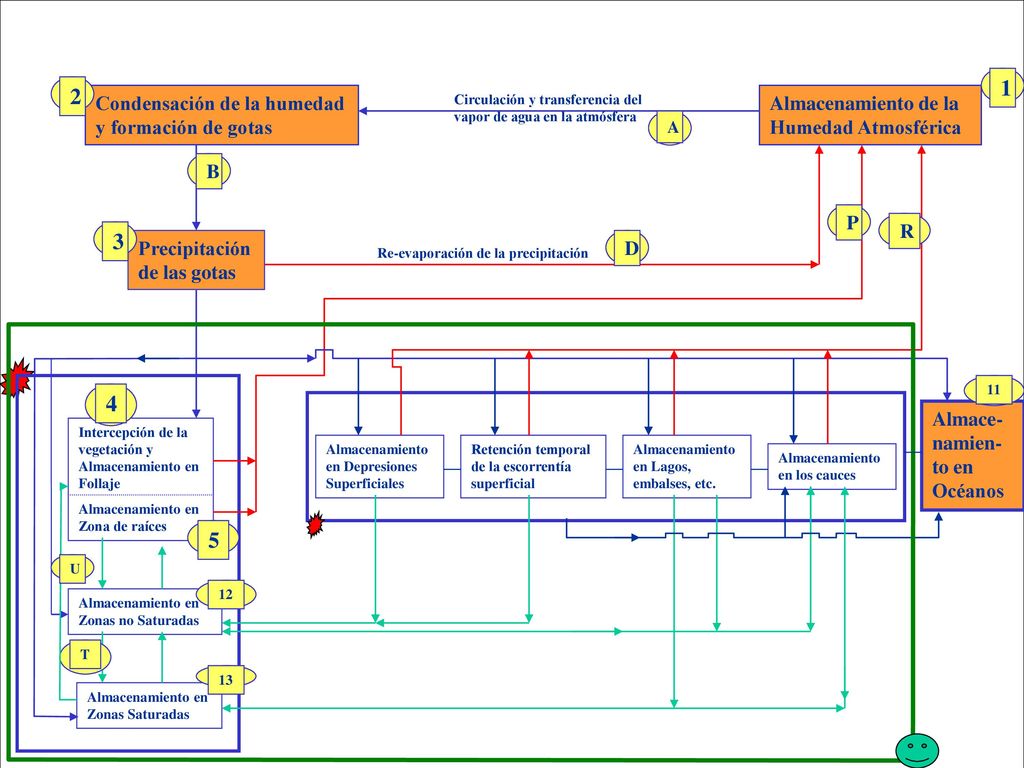

6 1 2 3 4 5 Condensación de la humedad y formación de gotas
Circulación y transferencia del vapor de agua en la atmósfera Almacenamiento de la Humedad Atmosférica A B P R 3 Precipitación de las gotas D Re-evaporación de la precipitación 11 4 Almace-namien-to en Océanos Intercepción de la vegetación y Almacenamiento en Follaje Almacenamiento en Zona de raíces Almacenamiento en Depresiones Superficiales Retención temporal de la escorrentía superficial Almacenamiento en Lagos, embalses, etc. Almacenamiento en los cauces 5 U 12 Almacenamiento en Zonas no Saturadas T 13 Almacenamiento en Zonas Saturadas

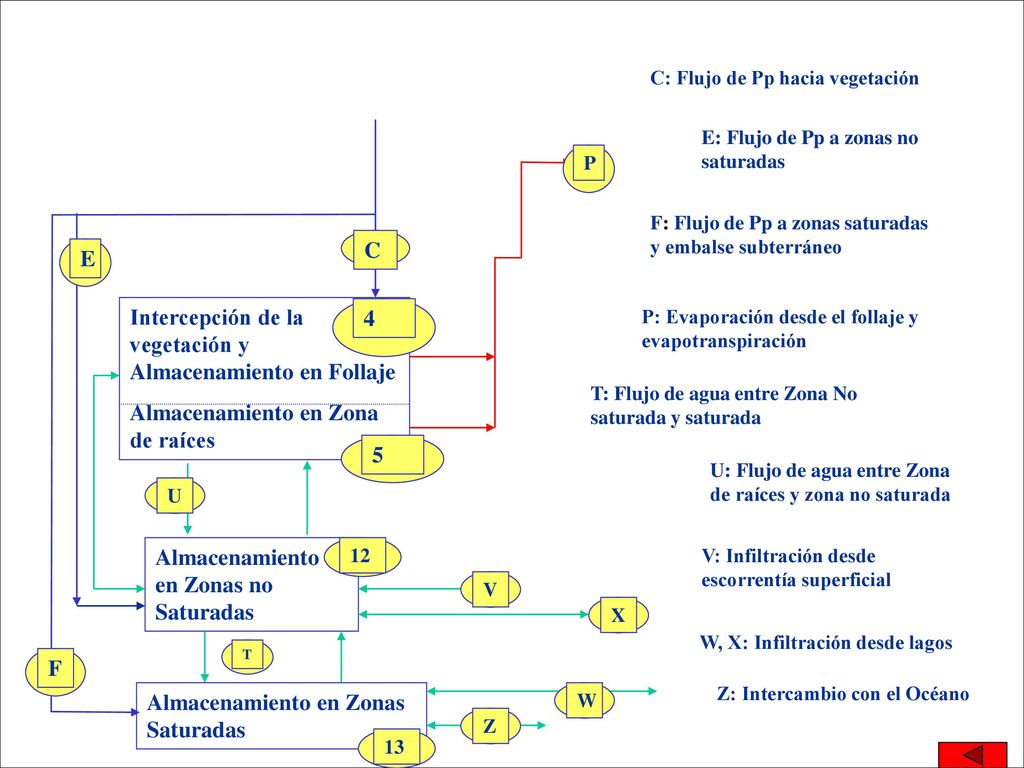

7 Intercepción de la vegetación y Almacenamiento en Follaje
C: Flujo de Pp hacia vegetación E: Flujo de Pp a zonas no saturadas P F: Flujo de Pp a zonas saturadas y embalse subterráneo C E Intercepción de la vegetación y Almacenamiento en Follaje Almacenamiento en Zona de raíces 4 P: Evaporación desde el follaje y evapotranspiración T: Flujo de agua entre Zona No saturada y saturada 5 U: Flujo de agua entre Zona de raíces y zona no saturada U Almacenamiento en Zonas no Saturadas 12 V: Infiltración desde escorrentía superficial V X W, X: Infiltración desde lagos T F Z: Intercambio con el Océano Almacenamiento en Zonas Saturadas W Z 13

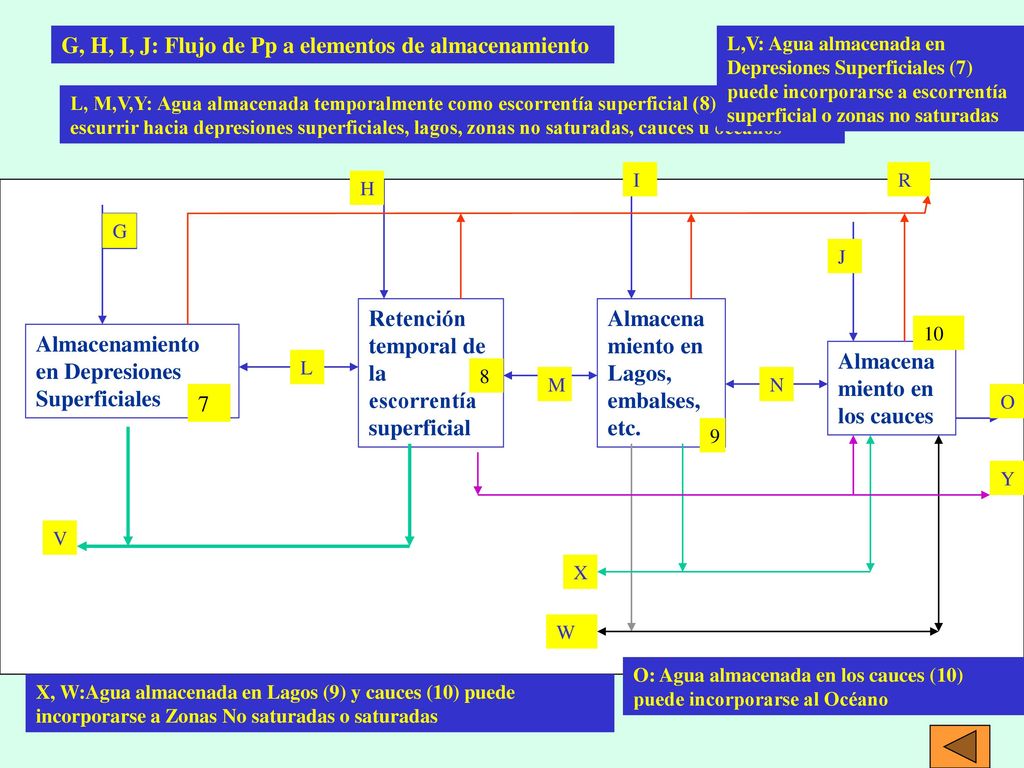

8 G, H, I, J: Flujo de Pp a elementos de almacenamiento
L,V: Agua almacenada en Depresiones Superficiales (7) puede incorporarse a escorrentía superficial o zonas no saturadas L, M,V,Y: Agua almacenada temporalmente como escorrentía superficial (8) puede escurrir hacia depresiones superficiales, lagos, zonas no saturadas, cauces u océanos I R H G G J Retención temporal de la escorrentía superficial Almacenamiento en Lagos, embalses, etc. 10 Almacenamiento en Depresiones Superficiales Almacenamiento en los cauces L 8 M N 7 O 9 Y V X W O: Agua almacenada en los cauces (10) puede incorporarse al Océano X, W:Agua almacenada en Lagos (9) y cauces (10) puede incorporarse a Zonas No saturadas o saturadas

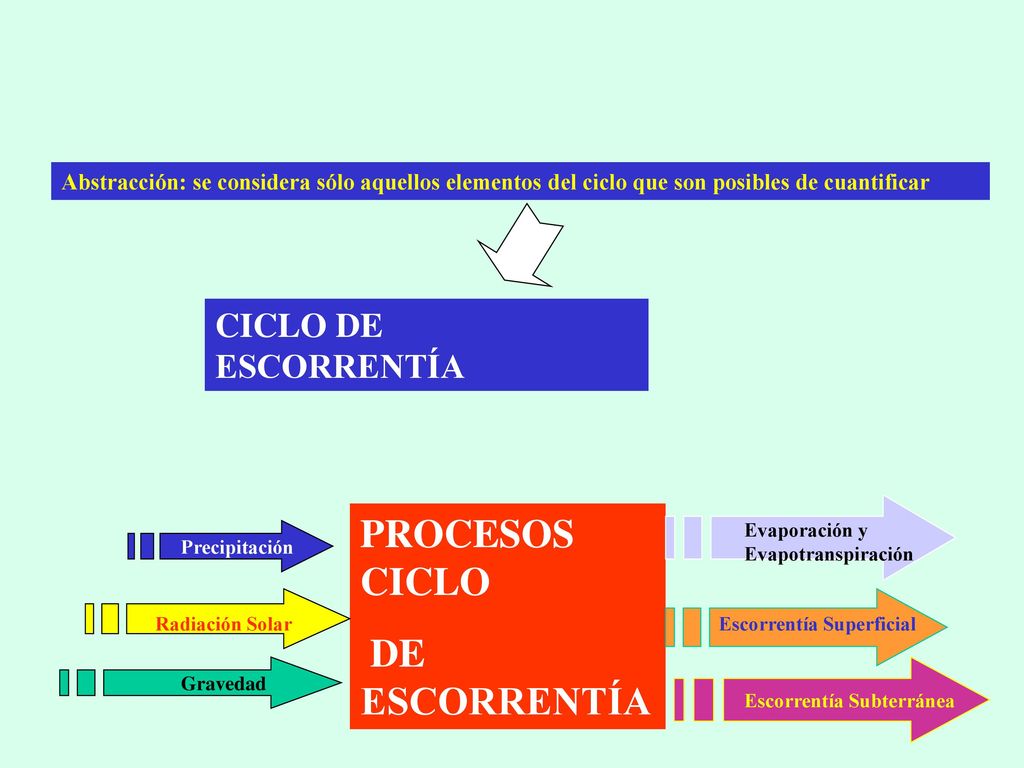

9 PROCESOS CICLO DE ESCORRENTÍA CICLO DE ESCORRENTÍA
Abstracción: se considera sólo aquellos elementos del ciclo que son posibles de cuantificar CICLO DE ESCORRENTÍA Evaporación y Evapotranspiración PROCESOS CICLO DE ESCORRENTÍA Precipitación Radiación Solar Escorrentía Superficial Gravedad Escorrentía Subterránea

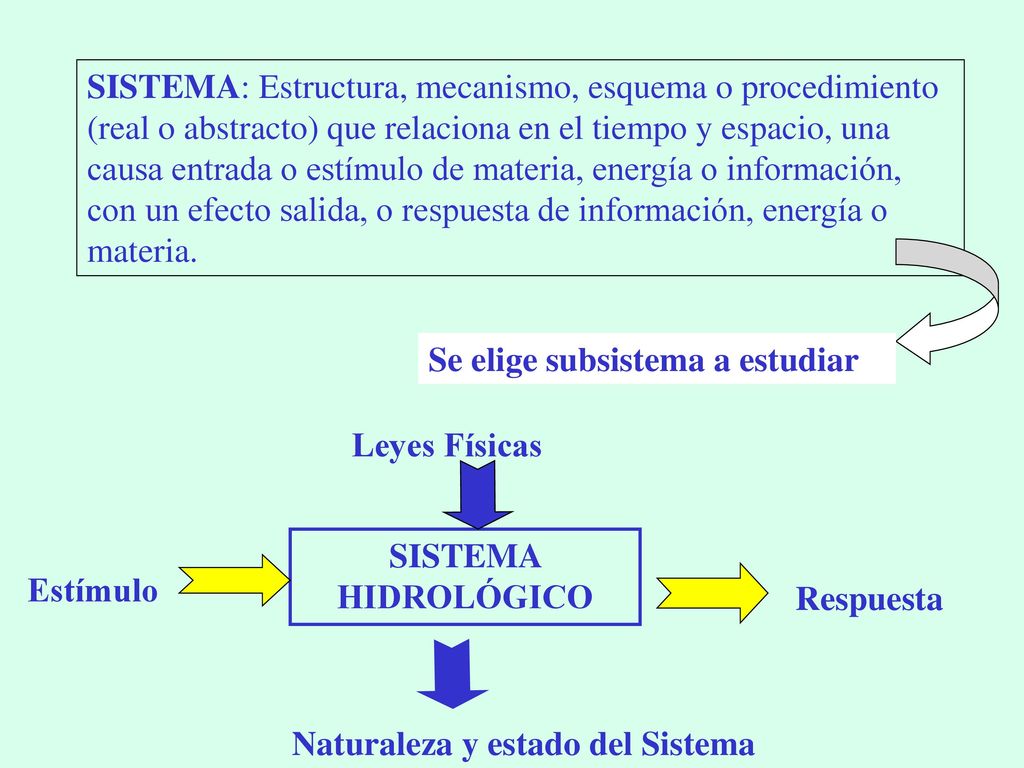

10 SISTEMA: Estructura, mecanismo, esquema o procedimiento (real o abstracto) que relaciona en el tiempo y espacio, una causa entrada o estímulo de materia, energía o información, con un efecto salida, o respuesta de información, energía o materia. Se elige subsistema a estudiar Leyes Físicas SISTEMA HIDROLÓGICO Estímulo Respuesta Naturaleza y estado del Sistema

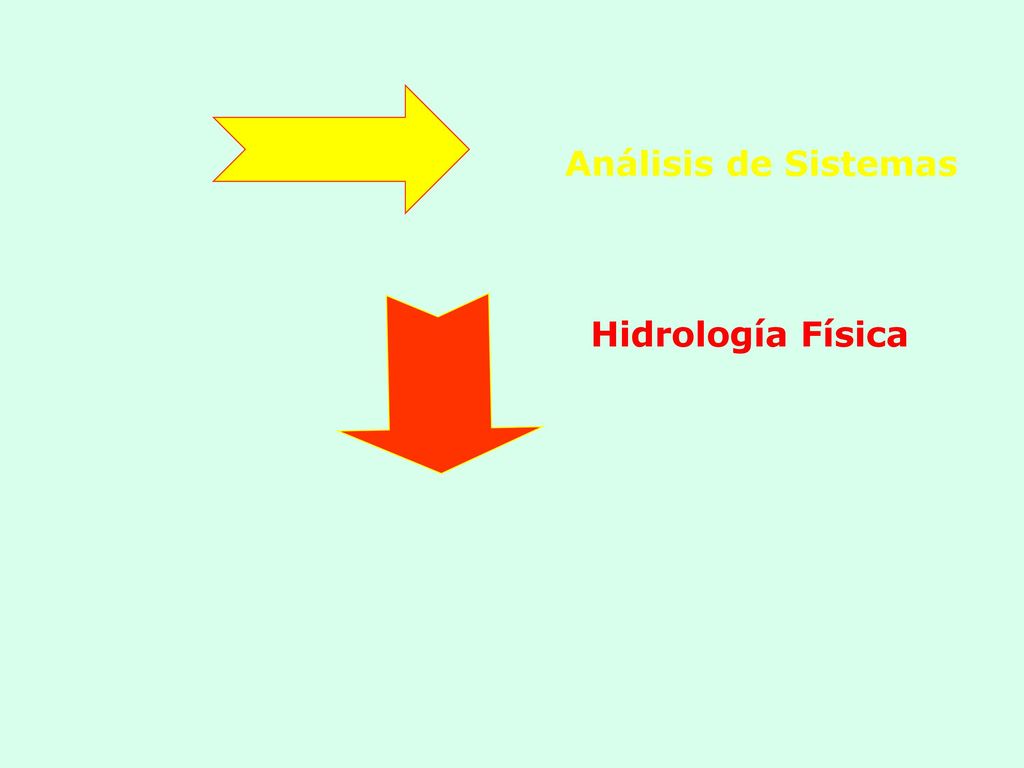

11 Análisis de Sistemas Hidrología Física

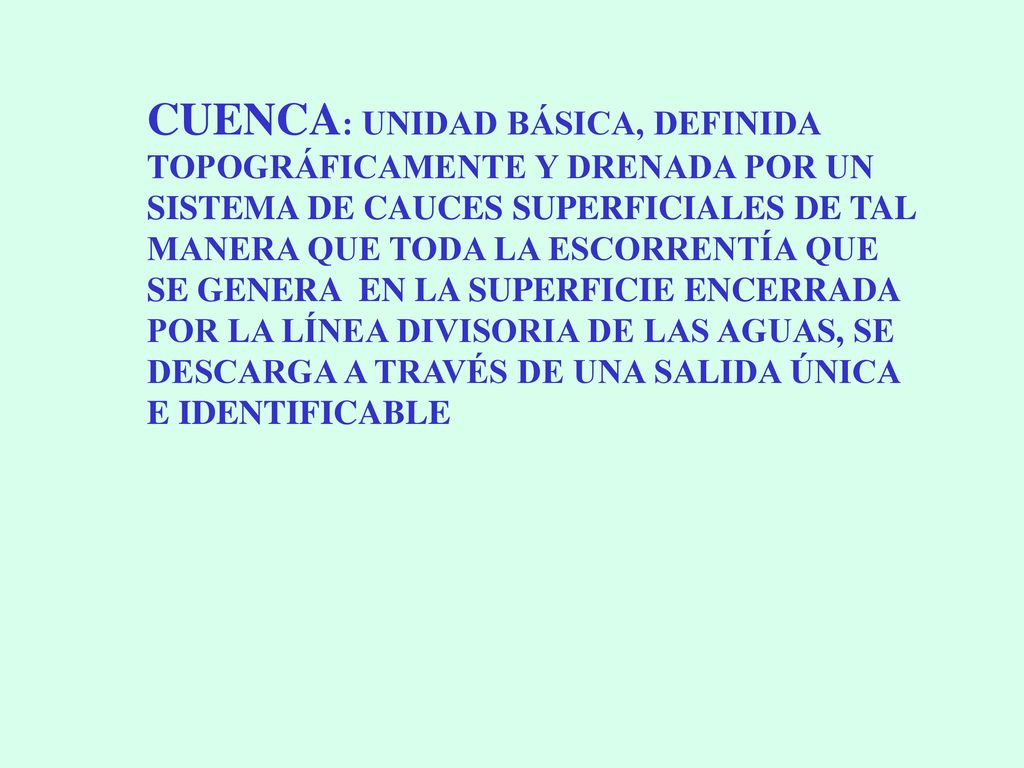

12 CUENCA: UNIDAD BÁSICA, DEFINIDA TOPOGRÁFICAMENTE Y DRENADA POR UN SISTEMA DE CAUCES SUPERFICIALES DE TAL MANERA QUE TODA LA ESCORRENTÍA QUE SE GENERA EN LA SUPERFICIE ENCERRADA POR LA LÍNEA DIVISORIA DE LAS AGUAS, SE DESCARGA A TRAVÉS DE UNA SALIDA ÚNICA E IDENTIFICABLE

13

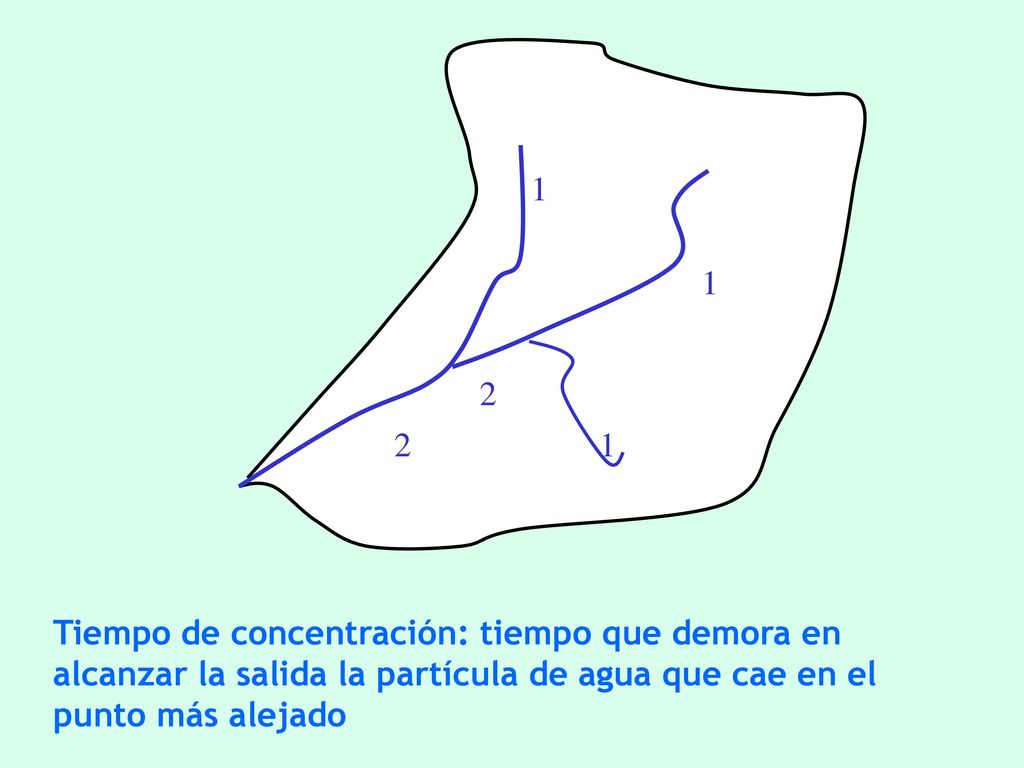

14 1 1 2 2 1 Tiempo de concentración: tiempo que demora en alcanzar la salida la partícula de agua que cae en el punto más alejado
