1 TcpTunnel

2 Características Generales Estructura de la Aplicación Toma de Datos
ÍNDICE Características Generales Estructura de la Aplicación Toma de Datos Replanteo Utilidades y Herramientas

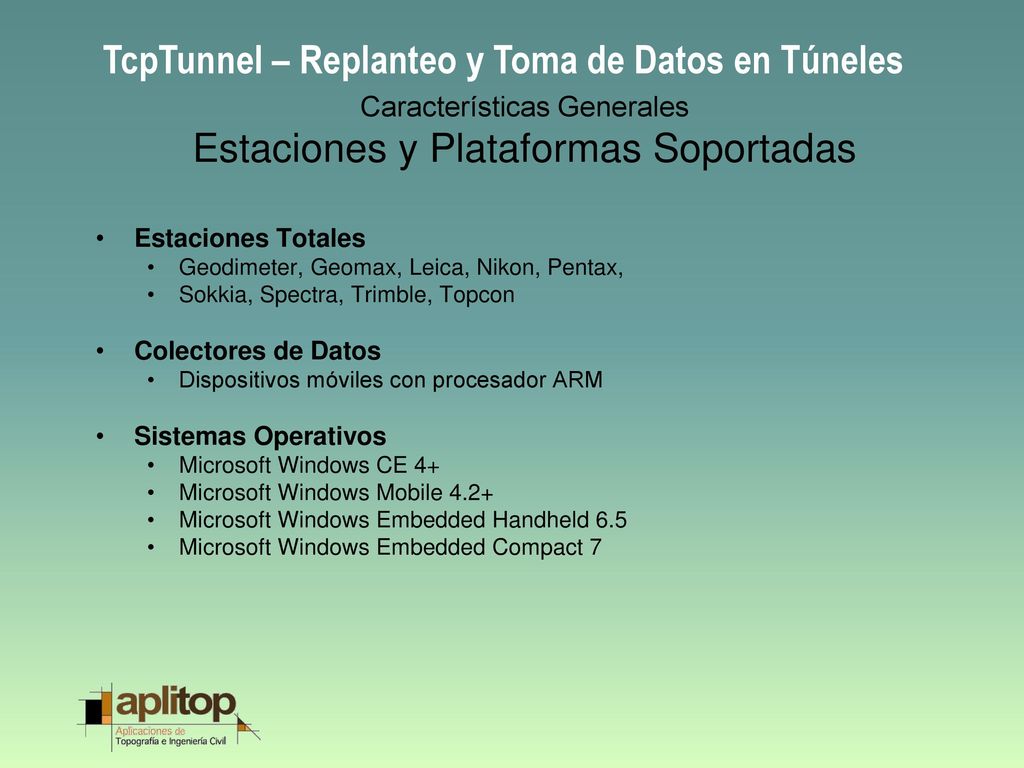

3 Características Generales Estaciones y Plataformas Soportadas
Estaciones Totales Geodimeter, Geomax, Leica, Nikon, Pentax, Sokkia, Spectra, Trimble, Topcon Colectores de Datos Dispositivos móviles con procesador ARM Sistemas Operativos Microsoft Windows CE 4+ Microsoft Windows Mobile 4.2+ Microsoft Windows Embedded Handheld 6.5 Microsoft Windows Embedded Compact 7

4 Estructura de la Aplicación Menú Principal
Estructura clara de la aplicación Datos organizados en proyectos Ficheros ASCII compatibles con MDT Entorno familiar Windows Manejo fácil e intuitivo

5 Estructura de la Aplicación Proyectos (1)
Opciones Propiedades

6 Estructura de la Aplicación Proyectos (2)
Ficheros Soportados Componentes

7 Estructura de la Aplicación Secciones de Túnel
Gestión Dibujo Asignaciones

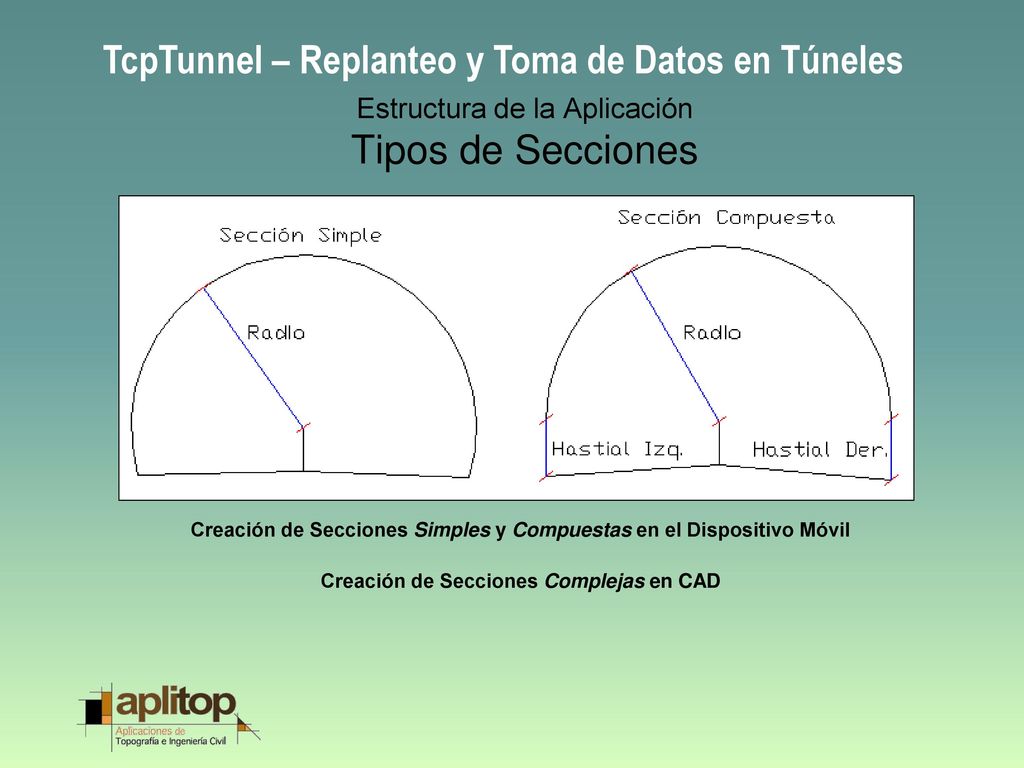

8 Estructura de la Aplicación Tipos de Secciones
Creación de Secciones Simples y Compuestas en el Dispositivo Móvil Creación de Secciones Complejas en CAD

9 Estructura de la Aplicación Otros Ficheros Soportados (1)
Ejes en Planta Rasantes Peraltes

10 Estructura de la Aplicación Otros Ficheros Soportados (2)
Puntos Bases

11 Estacionamiento Angular Por Coordenadas Intersección Inversa

12 Configuración de Puntos Teóricos para Toma de Datos y Replanteo
Ángulo Cota Incremento de Ángulo, Cota o Desarrollo Puntos Teóricos Desarrollo

13 TOMA DE DATOS

14 Toma de Datos Toma de Perfiles (1)
Definición de Puntos Teóricos Entrada de Datos

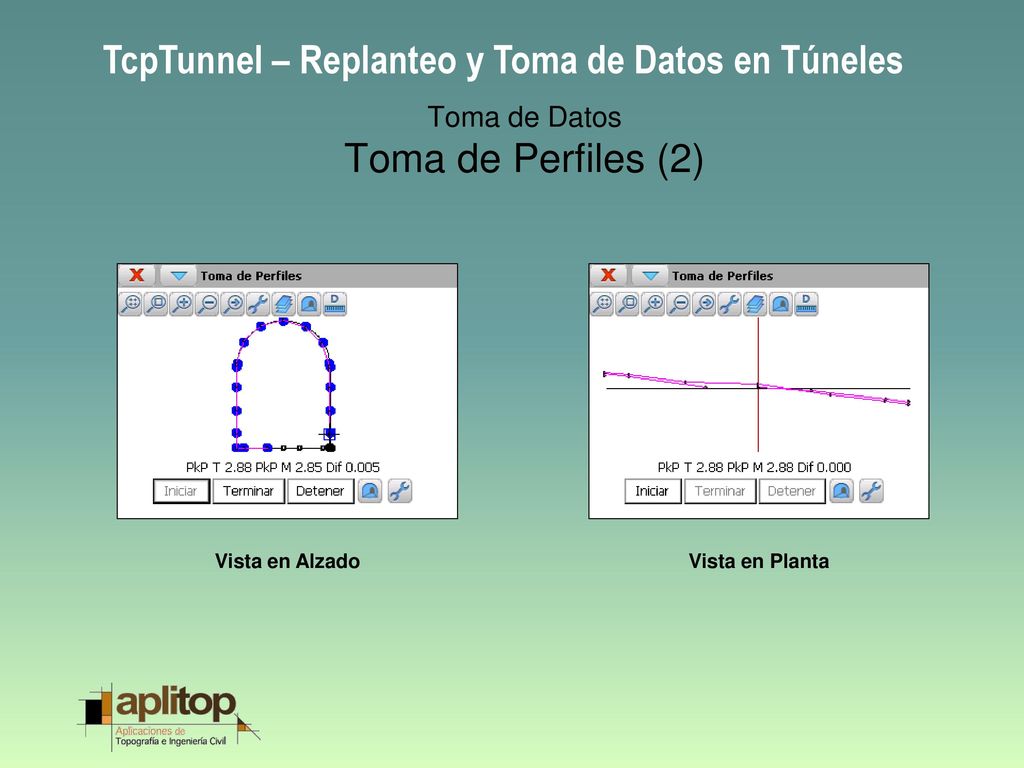

15 Toma de Datos Toma de Perfiles (2)
Vista en Alzado Vista en Planta

16 Toma de Datos Lecturas de Puntos
Lectura de Puntos

17 Toma de Datos Malla Entrada de Datos Malla

18 Toma de Datos Escaneo de Puntos
Entrada de Datos Dibujo

19 REPLANTEO

20 Replanteo de Frente Entrada de Datos Replanteo de Frente

21 Replanteo de Perfiles Entrada de Datos Replanteo de Perfiles

22 Replanteo de Bulones Datos Teóricos Datos Medidos

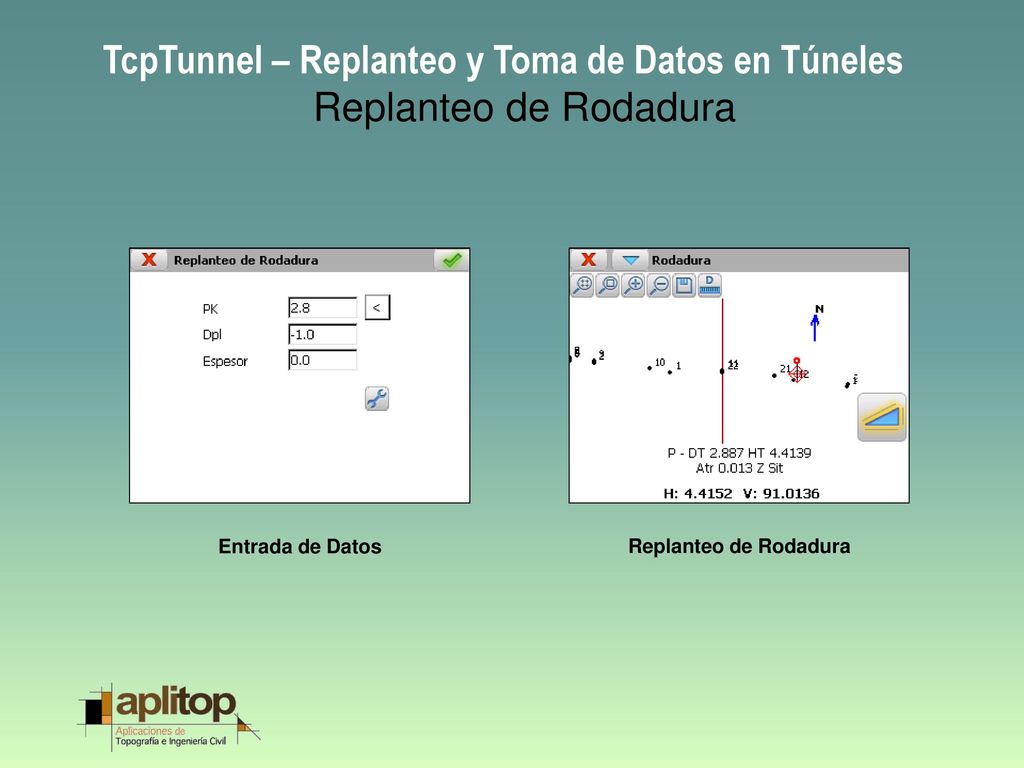

23 Replanteo de Rodadura Entrada de Datos Replanteo de Rodadura

24 Replanteo de Puntos Entrada de Datos Replanteo de Puntos

25 COMPROBACIÓN

26 COMPROBACIÓN (1) Perfiles y Puntos
Comprobación de Perfiles Comprobación de Puntos

27 COMPROBACIÓN (2) Dibujo de Perfiles
Secciones Teórica y Medida Cálculo de Superficies de Infra y Sobreexcavación

28 HERRAMIENTAS

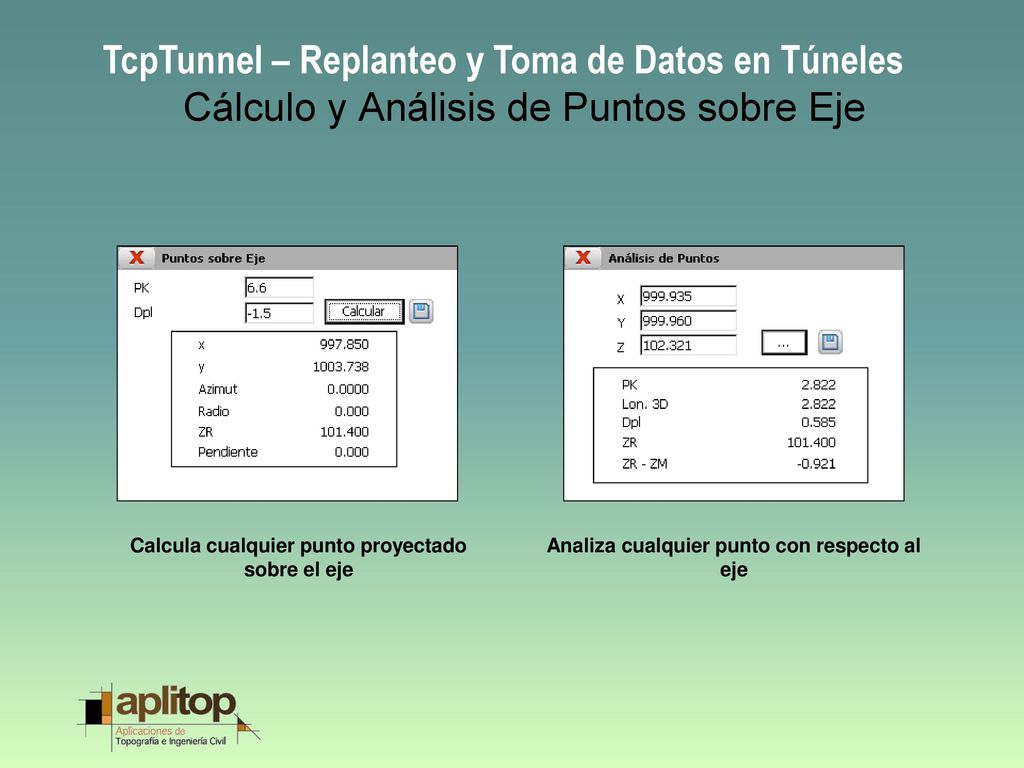

29 Cálculo y Análisis de Puntos sobre Eje
Calcula cualquier punto proyectado sobre el eje Analiza cualquier punto con respecto al eje

30 Distancia y Área entre Puntos
Distancia entre Puntos Área entre Puntos

31 CONFIGURACIÓN

32 Opciones de Configuración (1)
Opciones Diversas Unidades de Medida Equipo

33 Opciones de Configuración (2)
Comunicaciones Tolerancias Toma de Datos
