Sistemas Automáticos de Control Diseño de Compensadores
Edinson FRANCO Mejia, Ph.D. Profesor Titular en la Universidad del Valle GRUPO DE INVESTIGACION EN CONTROL INDUSTRIAL Agosto a Diciembre de 2014 Cali-Colombia
2
Introducción Sistemas Automáticos de Control
Edinson FRANCO, M.Sc., Ph.D.
3
Introducción Introducción a los SAC Edinson FRANCO-MEJIA.
4
Alternativas de diseño
Diseño en Lugar geométrico de las raíces Diseño en Respuesta de frecuencia Diseño en variables de estado Otras técnicas Introducción a los SAC Edinson FRANCO-MEJIA.
5
Especificaciones para el diseño
Se plantean para régimen permanente y régimen transitorio Régimen permanente: Error permanente nulo Error permanente acotado Error de velocidad acotado para referencia rampa Régimen transitorio: Sobreoscilación y tiempo de respuesta Ubicación de polos dominantes en el plano s Factor y frecuencia de resonancia Margen de fase y/o margen de ganancia Mínimo IAE, ITAE, ISE o ITSE Mínimo de la función objetivo que considere el error y el control Introducción a los SAC Edinson FRANCO-MEJIA.
6
Redes compensadoras por avance-atraso de fase
Aumento de fase se produce a: 23/28 Introducción a los SAC Edinson FRANCO-MEJIA.
7
Redes compensadoras por avance-atraso de fase
Introducción a los SAC Edinson FRANCO-MEJIA.
8
Diseño en el lugar geométrico de las raíces
Para acciones con uno o dos parámetros ajustables, el Lugar Geométrico de Las Raíces y el Contorno de Las Raíces, respectivamente, dan una idea global del efecto de cada parámetro y permite su ajuste, aplicando criterios de magnitud y ángulo. Recomendaciones para el diseño: Introducción a los SAC Edinson FRANCO-MEJIA.
9
Diseño en el lugar geométrico de las raíces
Solución: Se definen los polos de red cerrada por donde deberá pasar el Lgr para cumplir las especificaciones. Si asumimos dinámica dominante en RC de segundo orden, con: Introducción a los SAC Edinson FRANCO-MEJIA.
10
Diseño en el lugar geométrico de las raíces
Solución: Se definen los polos de red cerrada por donde deberá pasar el Lgr para cumplir las especificaciones. Si asumimos dinámica dominante en RC de segundo orden, con: Introducción a los SAC Edinson FRANCO-MEJIA.
11
Diseño en el lugar geométrico de las raíces
Solución: Se debe ajustar el cero del compensador para que el lugar pase por las raíces deseadas Introducción a los SAC Edinson FRANCO-MEJIA.
12
Diseño en el lugar geométrico de las raíces
Solución: Con el criterio del ángulo: Se debe ajustar el cero del compensador para que el lugar pase por las raíces deseadas Introducción a los SAC Edinson FRANCO-MEJIA.
13
Diseño en el lugar geométrico de las raíces
Solución: Con el criterio del ángulo: Se debe ajustar el cero del compensador para que el lugar pase por las raíces deseadas Introducción a los SAC Edinson FRANCO-MEJIA.
14
Diseño en el lugar geométrico de las raíces
La ganancia proporcional se ajusta con el criterio de magnitud: Solución: Se debe ajustar el cero del compensador para que el lugar pase por las raíces deseadas Introducción a los SAC Edinson FRANCO-MEJIA.
15
Diseño en el lugar geométrico de las raíces
amarillo Amarillo: No cumple. azul Introducción a los SAC Edinson FRANCO-MEJIA.
16
Diseño en el lugar geométrico de las raíces
Ejemplo 2: Sistema de control de posición Se desea: Introducción a los SAC Edinson FRANCO-MEJIA.
17
Diseño en el lugar geométrico de las raíces
Introducción a los SAC Edinson FRANCO-MEJIA.
18
Diseño en el lugar geométrico de las raíces

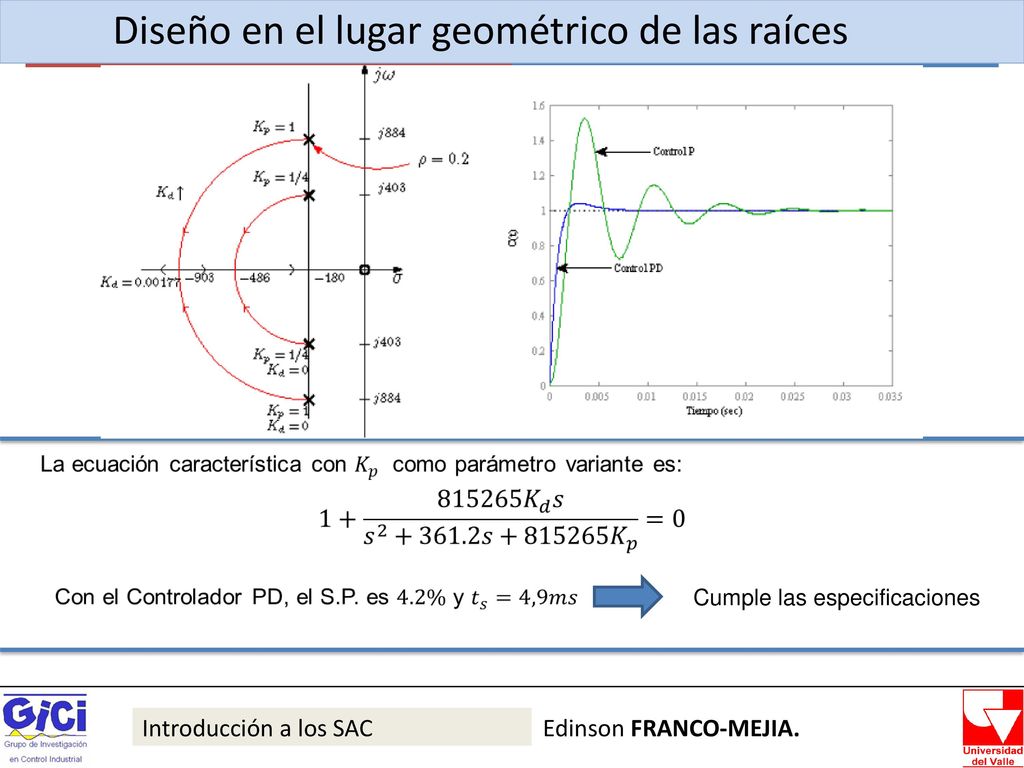

Cumple las especificaciones Introducción a los SAC Edinson FRANCO-MEJIA.
19
Diseño en la respuesta en frecuencia
Introducción a los SAC Edinson FRANCO-MEJIA.
20
Diseño en la respuesta en frecuencia
Ejemplo 3: Sistema de control de posición Se desea: Cumple! Introducción a los SAC Edinson FRANCO-MEJIA.
21
Diseño en la respuesta en frecuencia
Ejemplo 4: Introducción a los SAC Edinson FRANCO-MEJIA.
22
Diseño en la respuesta en frecuencia
Ejemplo 4: DISEÑO POR SIMETRÍA ÓPTIMA Introducción a los SAC Edinson FRANCO-MEJIA.
23
Diseño en la respuesta en frecuencia
Ejemplo 4: Para un coeficiente de amortiguamiento de: Introducción a los SAC Edinson FRANCO-MEJIA.
