Desembalse bajo Ebro 4 de noviembre de 2010

Presentación del tema: "Desembalse bajo Ebro 4 de noviembre de 2010"— Transcripción de la presentación:

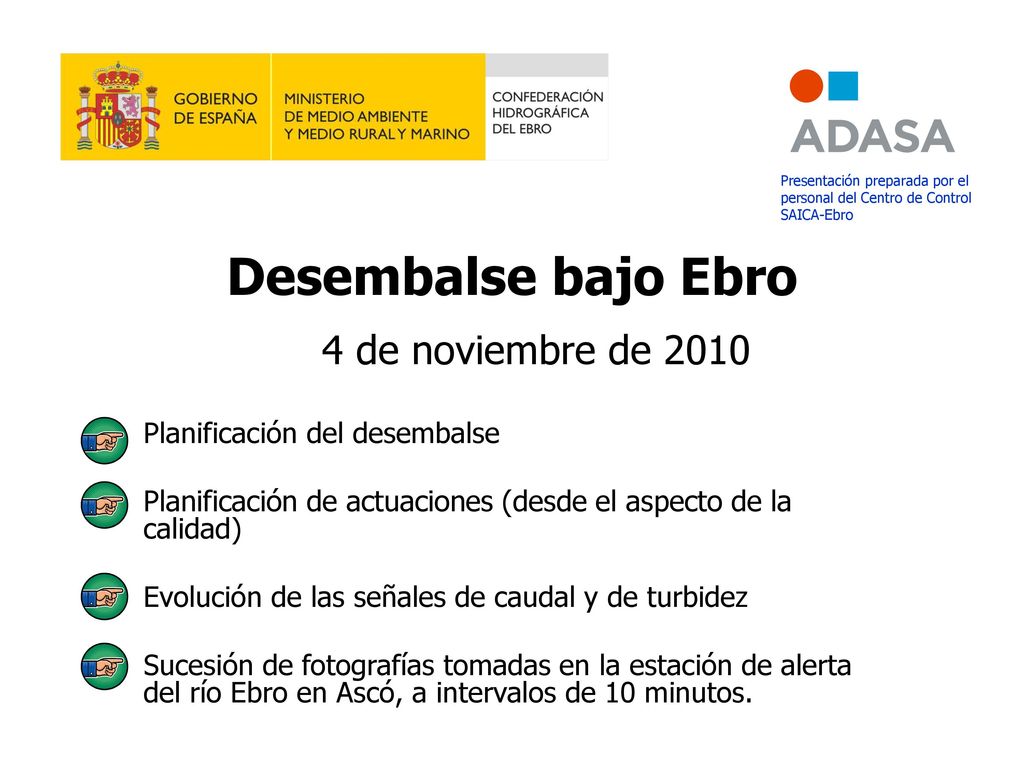

1 Desembalse bajo Ebro 4 de noviembre de 2010
Presentación preparada por el personal del Centro de Control SAICA-Ebro Desembalse bajo Ebro 4 de noviembre de 2010 Planificación del desembalse Planificación de actuaciones (desde el aspecto de la calidad) Evolución de las señales de caudal y de turbidez Sucesión de fotografías tomadas en la estación de alerta del río Ebro en Ascó, a intervalos de 10 minutos.

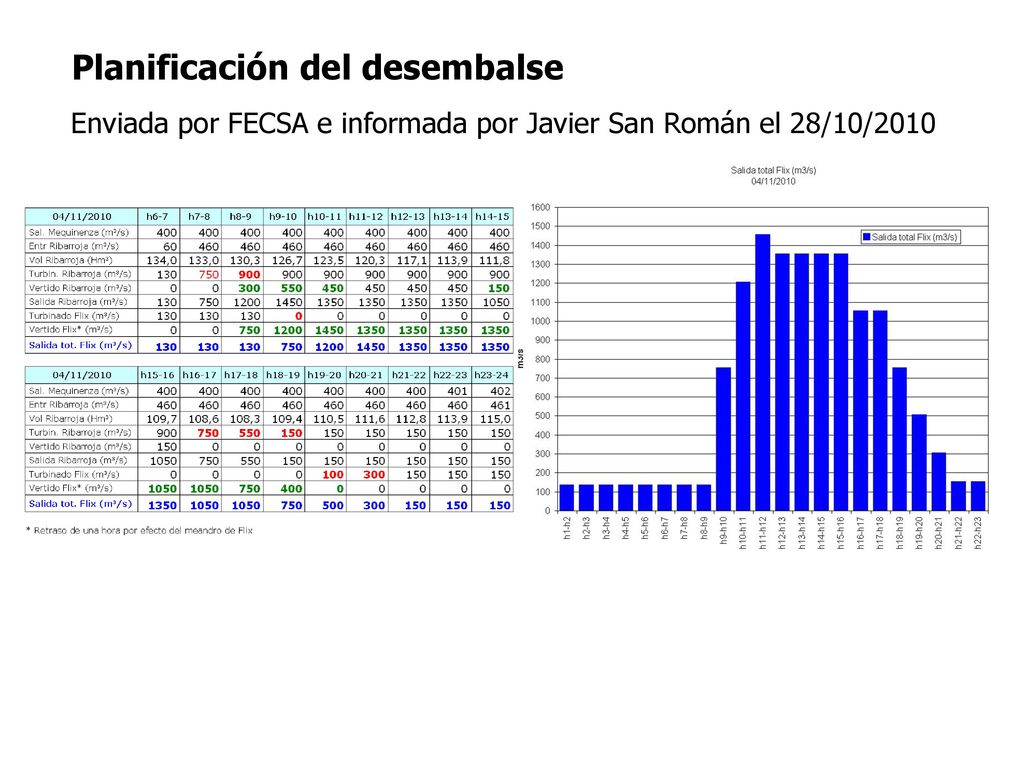

2 Planificación del desembalse
Enviada por FECSA e informada por Javier San Román el 28/10/2010

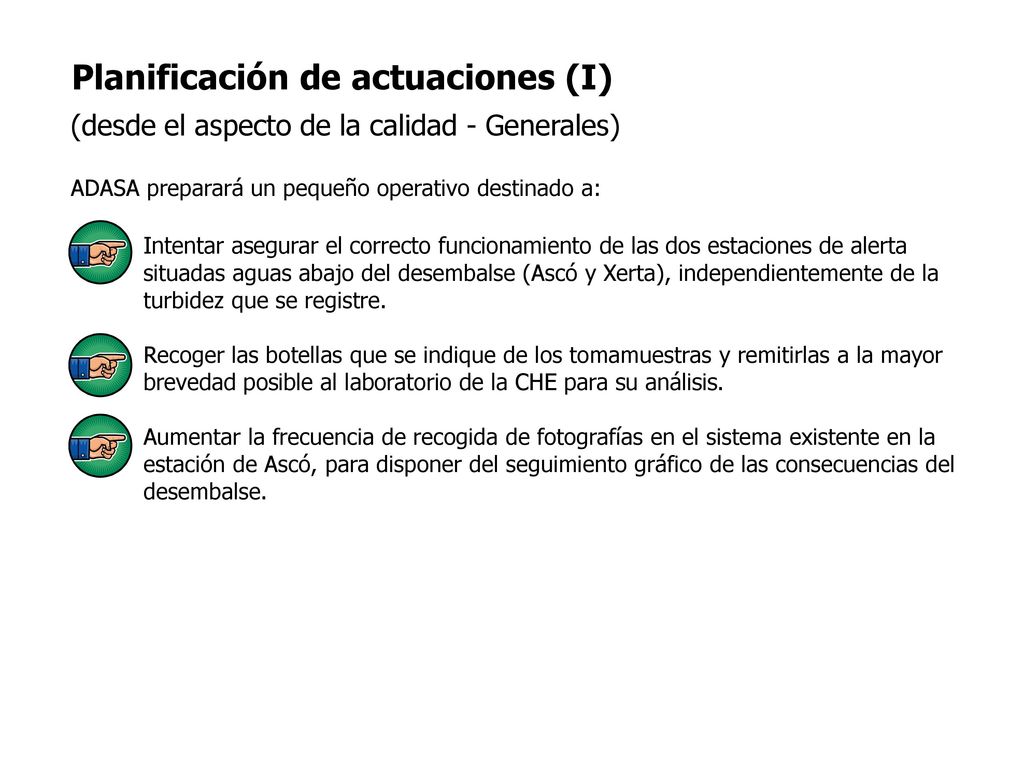

3 Planificación de actuaciones (I)
(desde el aspecto de la calidad - Generales) ADASA preparará un pequeño operativo destinado a: Intentar asegurar el correcto funcionamiento de las dos estaciones de alerta situadas aguas abajo del desembalse (Ascó y Xerta), independientemente de la turbidez que se registre. Recoger las botellas que se indique de los tomamuestras y remitirlas a la mayor brevedad posible al laboratorio de la CHE para su análisis. Aumentar la frecuencia de recogida de fotografías en el sistema existente en la estación de Ascó, para disponer del seguimiento gráfico de las consecuencias del desembalse.

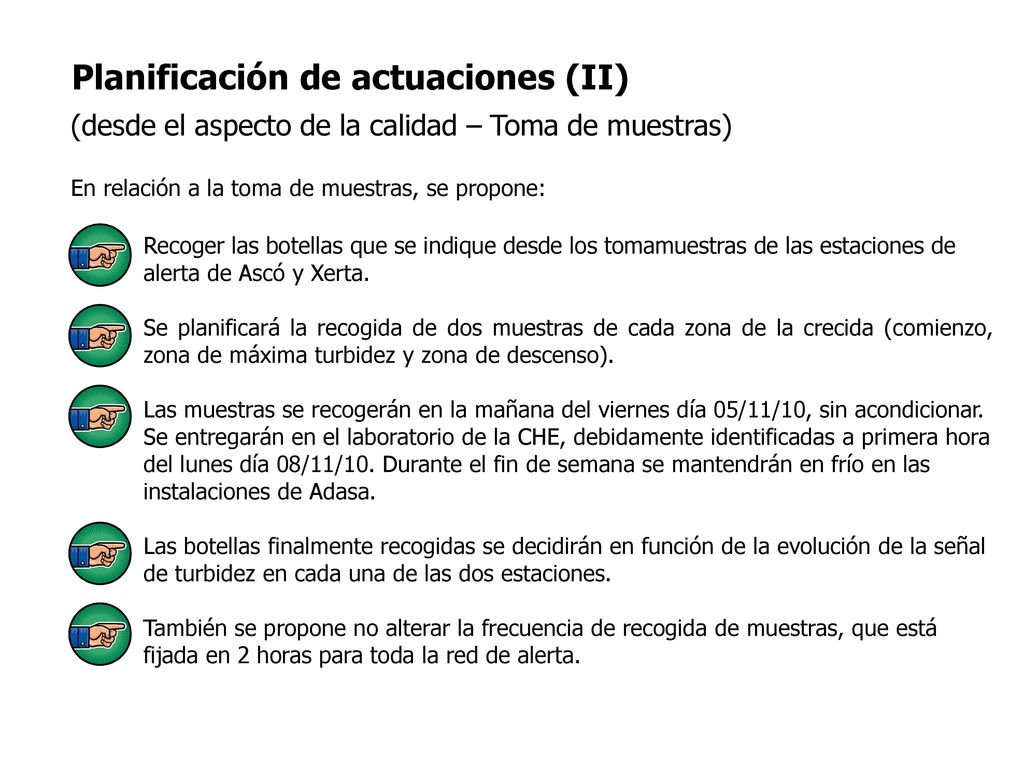

4 Planificación de actuaciones (II)
(desde el aspecto de la calidad – Toma de muestras) En relación a la toma de muestras, se propone: Recoger las botellas que se indique desde los tomamuestras de las estaciones de alerta de Ascó y Xerta. Se planificará la recogida de dos muestras de cada zona de la crecida (comienzo, zona de máxima turbidez y zona de descenso). Las muestras se recogerán en la mañana del viernes día 05/11/10, sin acondicionar. Se entregarán en el laboratorio de la CHE, debidamente identificadas a primera hora del lunes día 08/11/10. Durante el fin de semana se mantendrán en frío en las instalaciones de Adasa. Las botellas finalmente recogidas se decidirán en función de la evolución de la señal de turbidez en cada una de las dos estaciones. También se propone no alterar la frecuencia de recogida de muestras, que está fijada en 2 horas para toda la red de alerta.

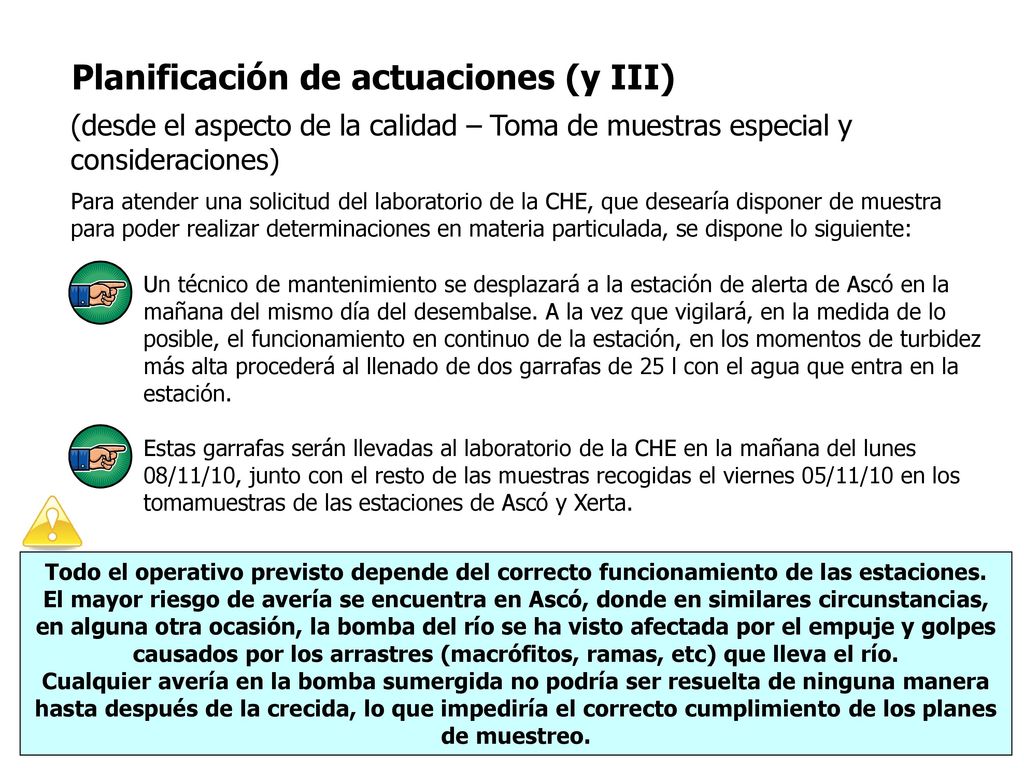

5 Planificación de actuaciones (y III)
(desde el aspecto de la calidad – Toma de muestras especial y consideraciones) Para atender una solicitud del laboratorio de la CHE, que desearía disponer de muestra para poder realizar determinaciones en materia particulada, se dispone lo siguiente: Un técnico de mantenimiento se desplazará a la estación de alerta de Ascó en la mañana del mismo día del desembalse. A la vez que vigilará, en la medida de lo posible, el funcionamiento en continuo de la estación, en los momentos de turbidez más alta procederá al llenado de dos garrafas de 25 l con el agua que entra en la estación. Estas garrafas serán llevadas al laboratorio de la CHE en la mañana del lunes 08/11/10, junto con el resto de las muestras recogidas el viernes 05/11/10 en los tomamuestras de las estaciones de Ascó y Xerta. Todo el operativo previsto depende del correcto funcionamiento de las estaciones. El mayor riesgo de avería se encuentra en Ascó, donde en similares circunstancias, en alguna otra ocasión, la bomba del río se ha visto afectada por el empuje y golpes causados por los arrastres (macrófitos, ramas, etc) que lleva el río. Cualquier avería en la bomba sumergida no podría ser resuelta de ninguna manera hasta después de la crecida, lo que impediría el correcto cumplimiento de los planes de muestreo.

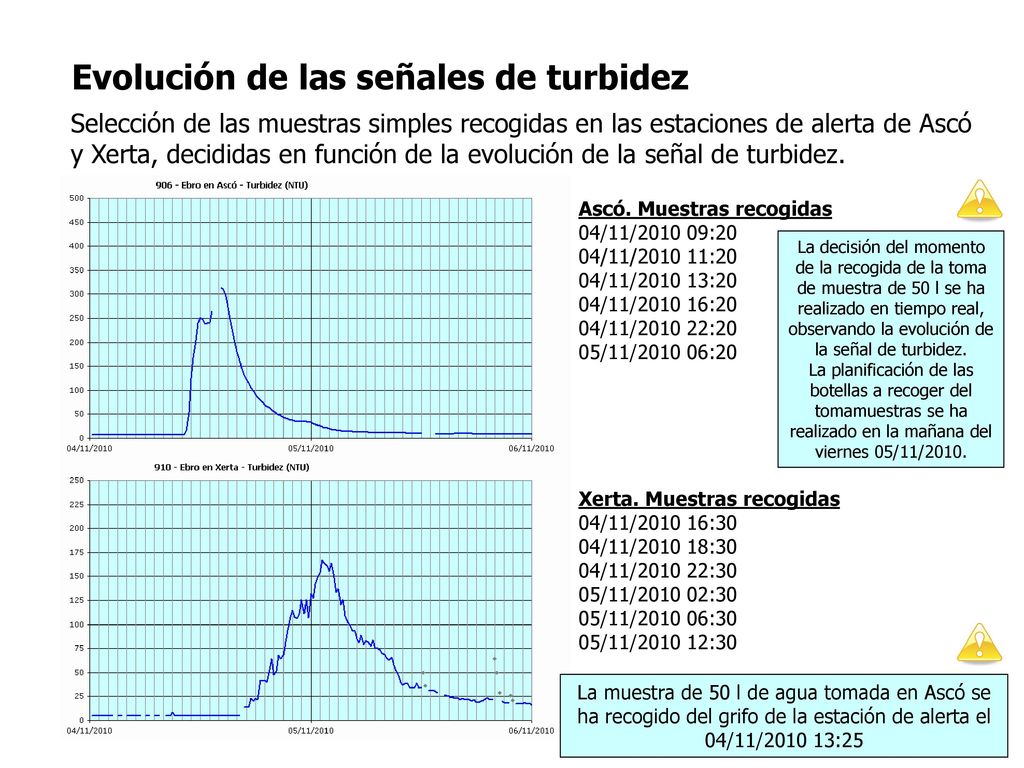

6 Evolución de las señales de turbidez
Selección de las muestras simples recogidas en las estaciones de alerta de Ascó y Xerta, decididas en función de la evolución de la señal de turbidez. Ascó. Muestras recogidas 04/11/ :20 04/11/ :20 04/11/ :20 04/11/ :20 04/11/ :20 05/11/ :20 La decisión del momento de la recogida de la toma de muestra de 50 l se ha realizado en tiempo real, observando la evolución de la señal de turbidez. La planificación de las botellas a recoger del tomamuestras se ha realizado en la mañana del viernes 05/11/2010. Xerta. Muestras recogidas 04/11/ :30 04/11/ :30 04/11/ :30 05/11/ :30 05/11/ :30 05/11/ :30 La muestra de 50 l de agua tomada en Ascó se ha recogido del grifo de la estación de alerta el 04/11/ :25

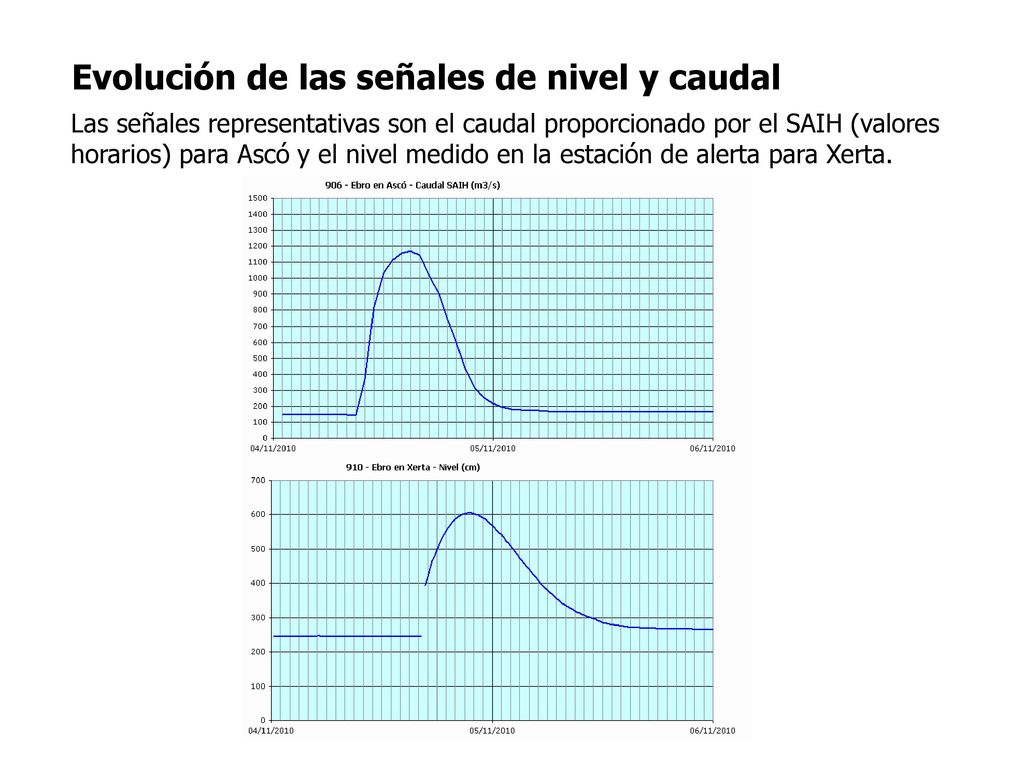

7 Evolución de las señales de nivel y caudal
Las señales representativas son el caudal proporcionado por el SAIH (valores horarios) para Ascó y el nivel medido en la estación de alerta para Xerta.

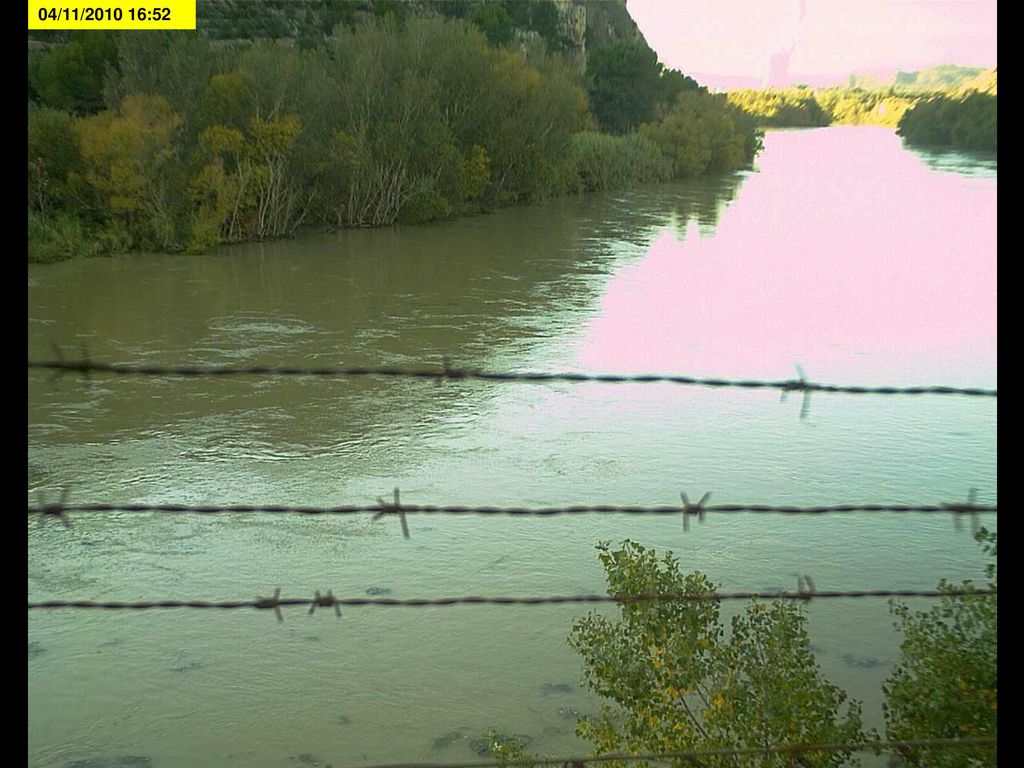

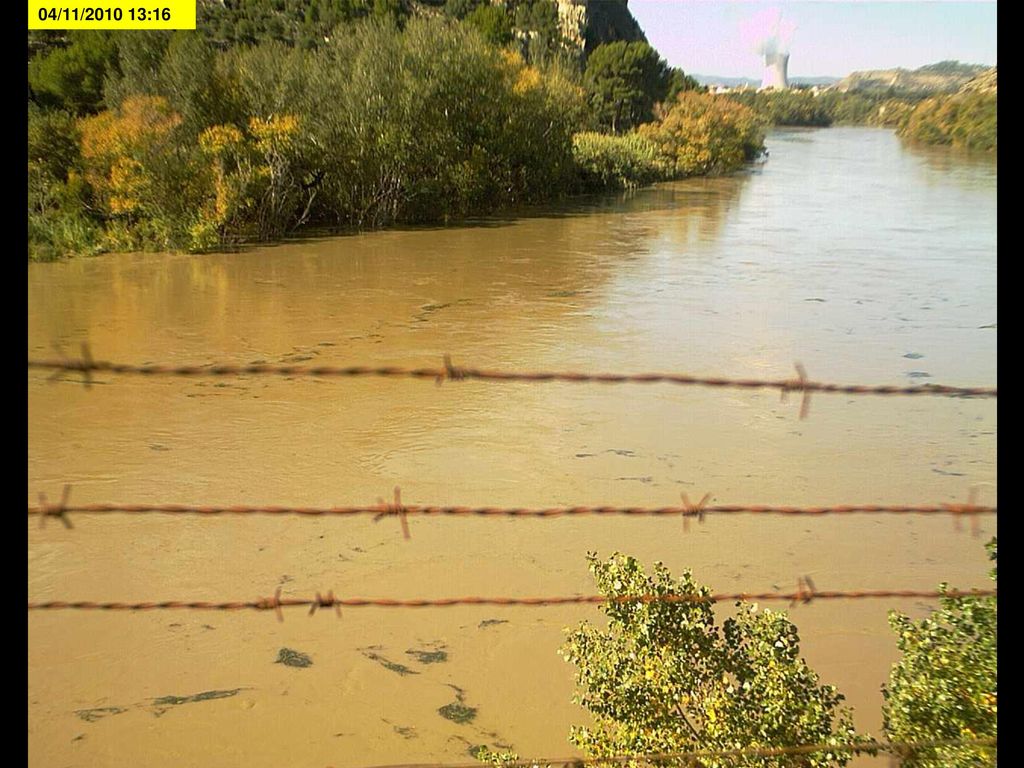

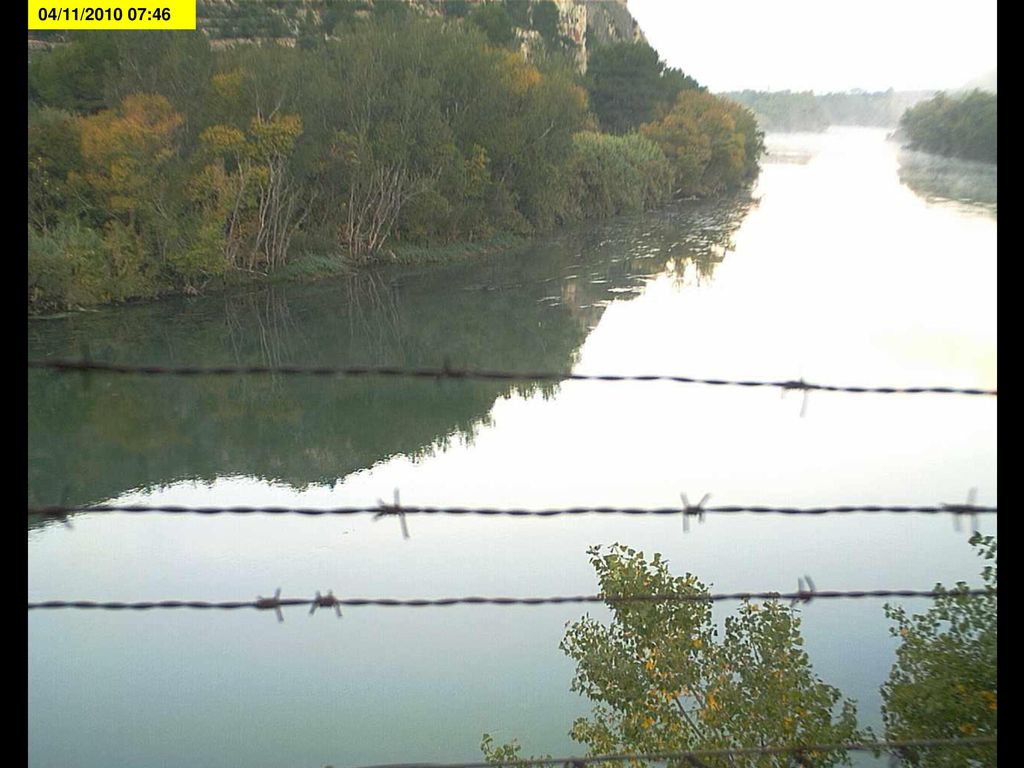

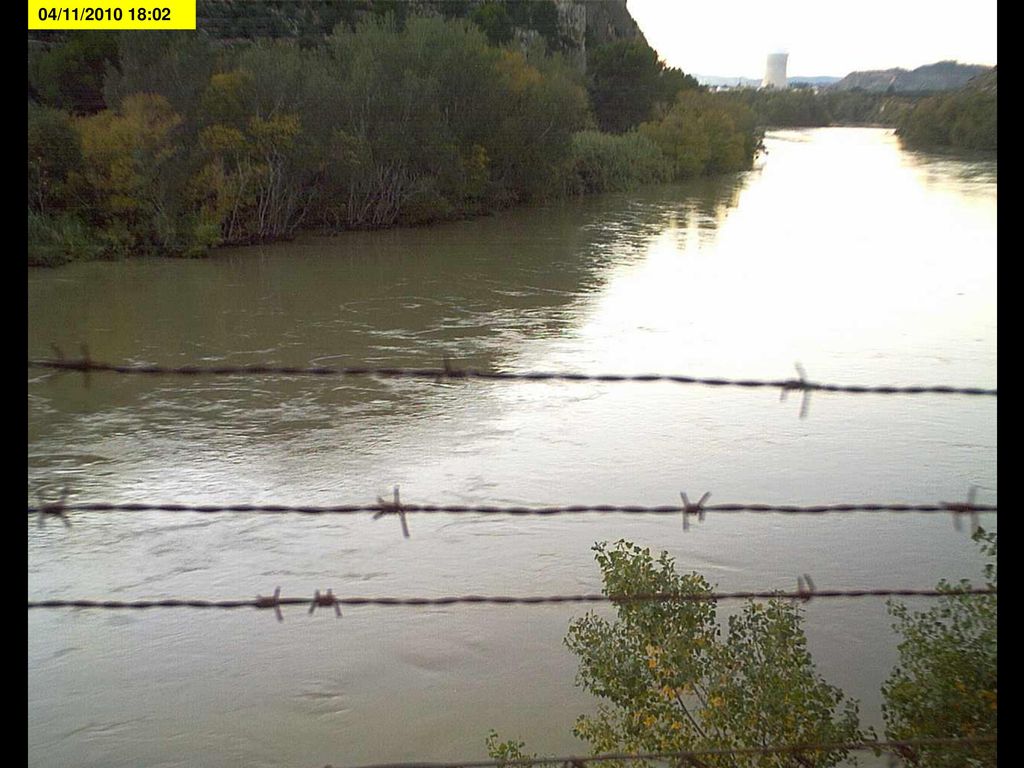

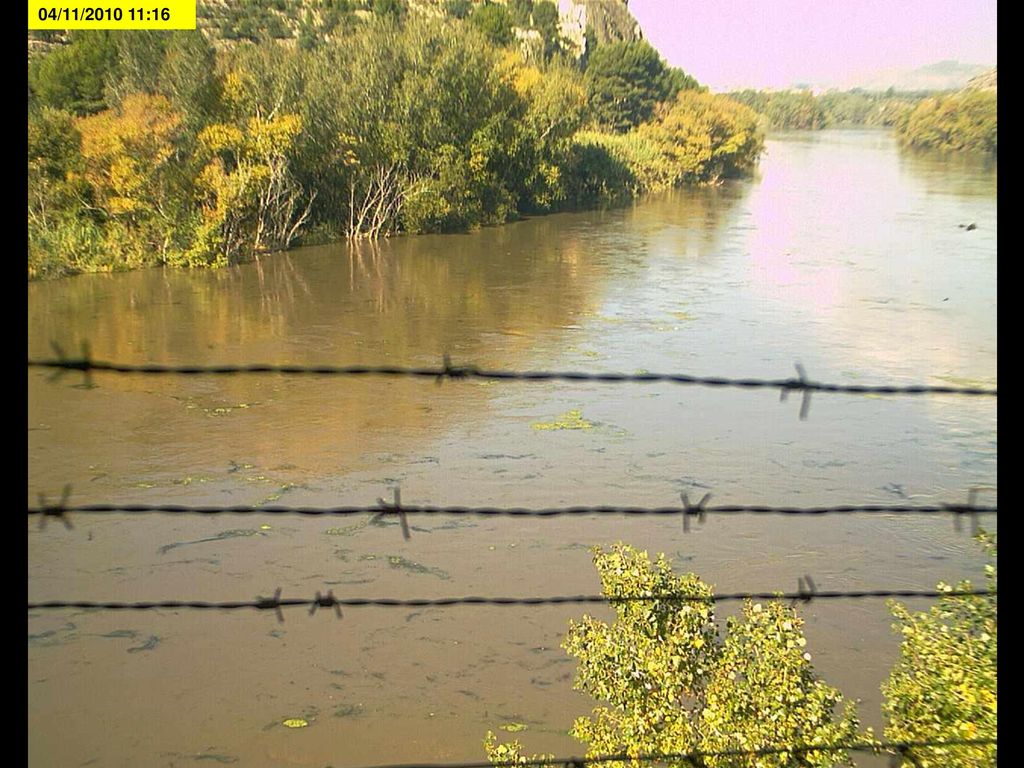

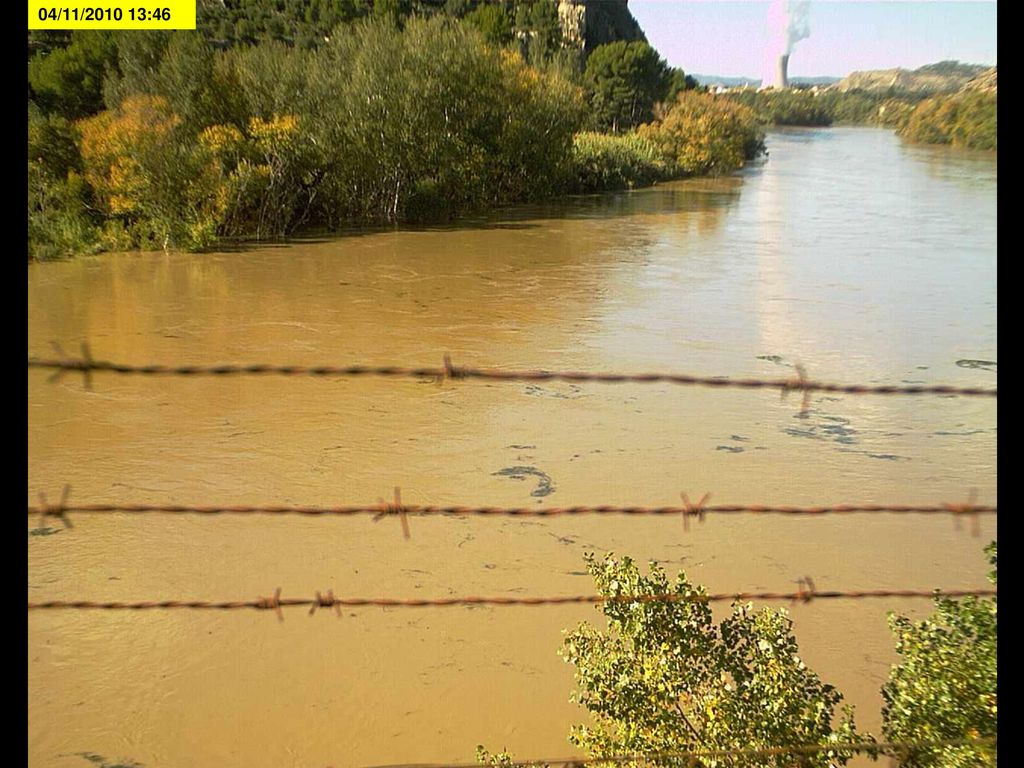

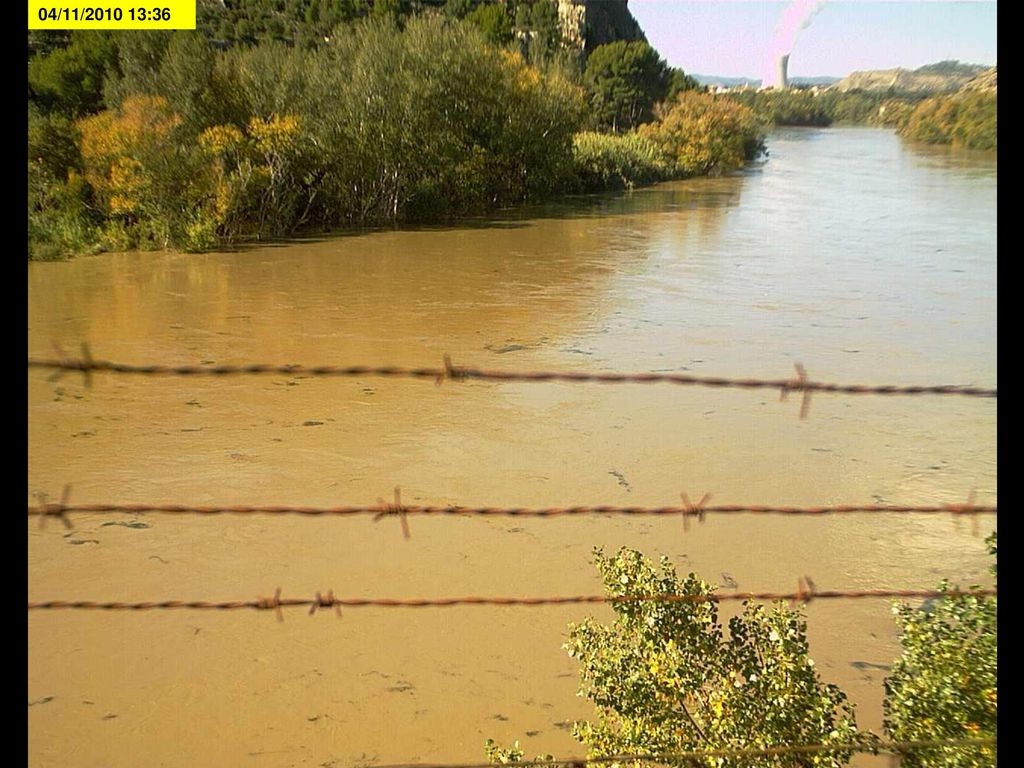

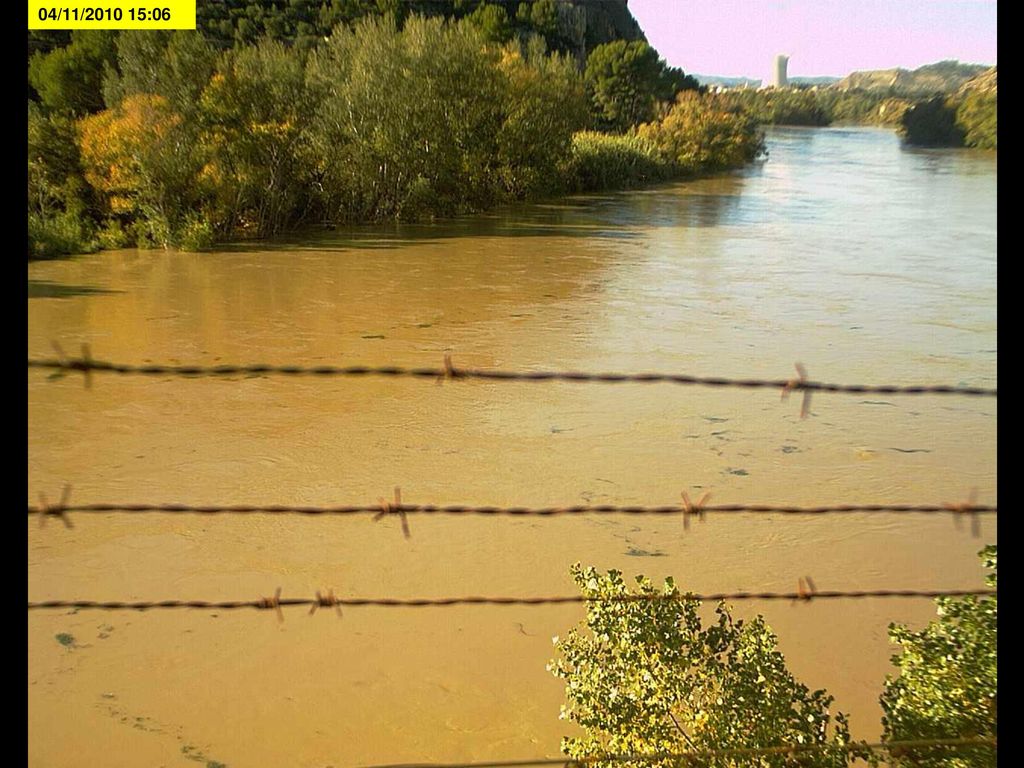

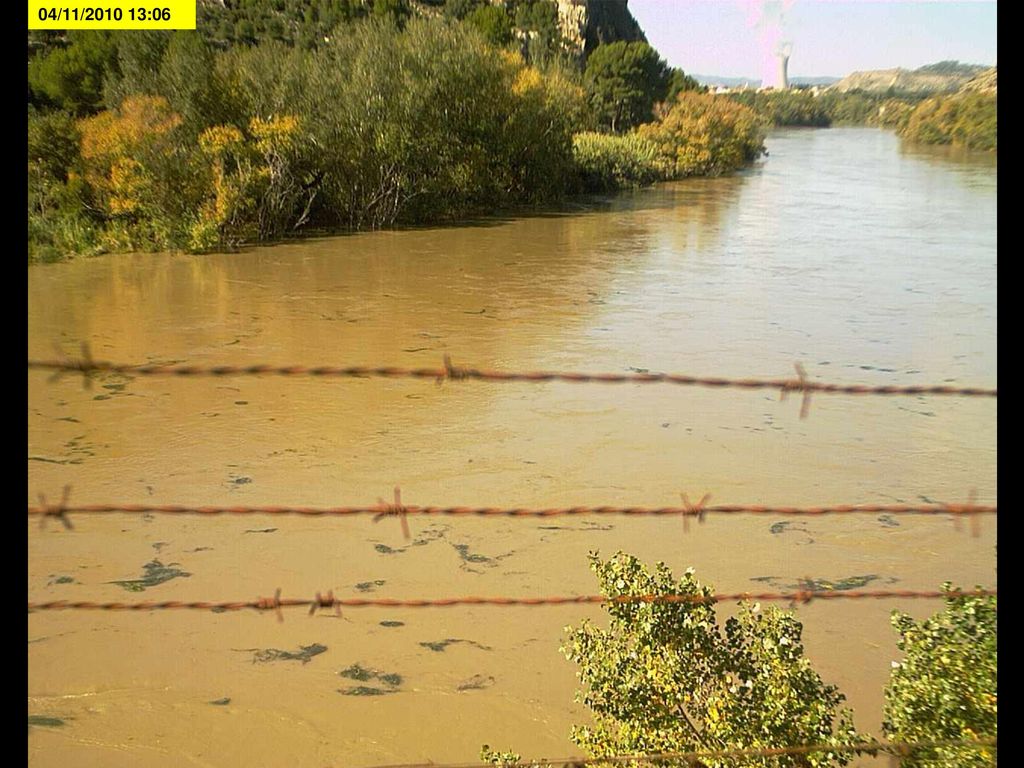

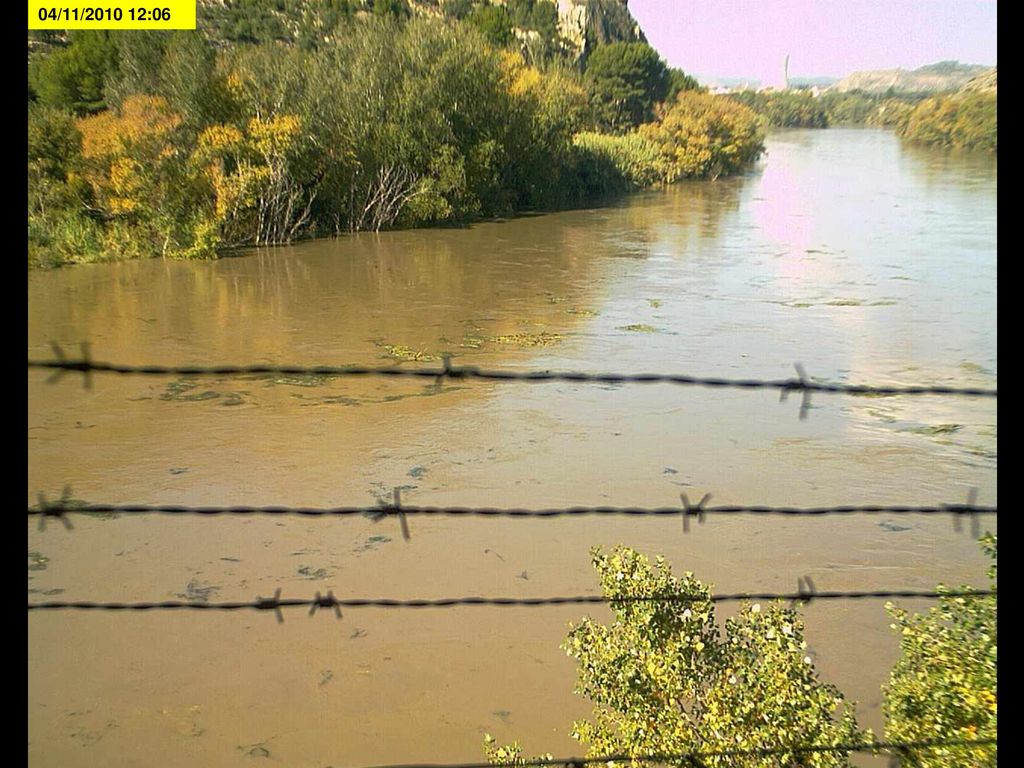

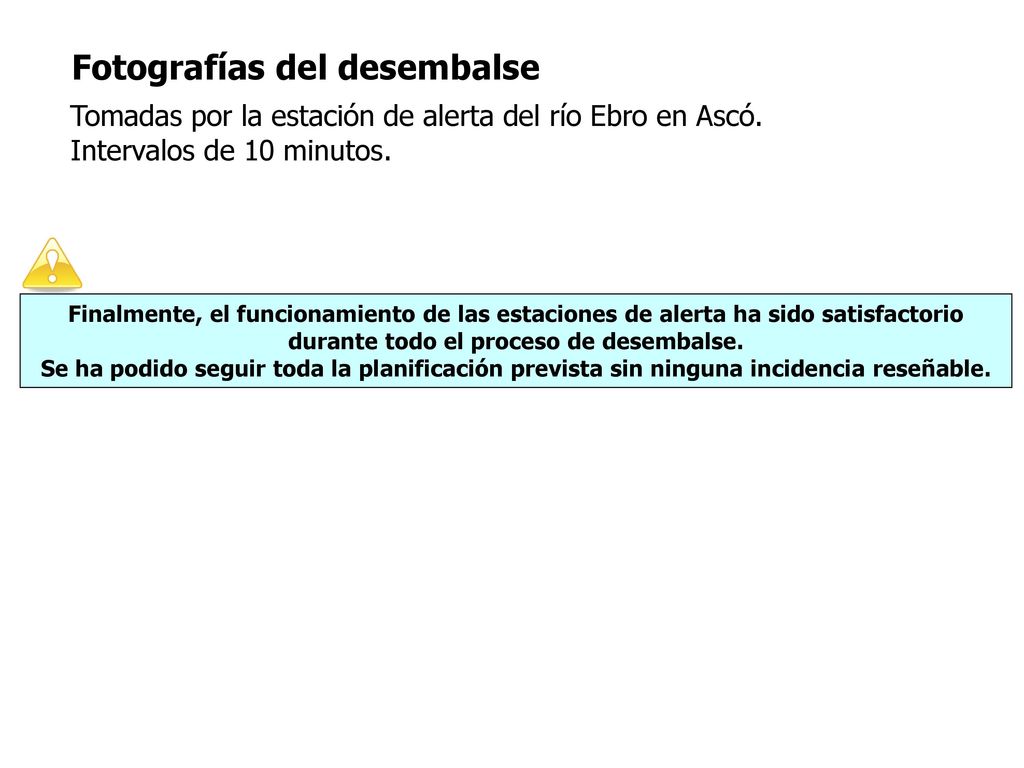

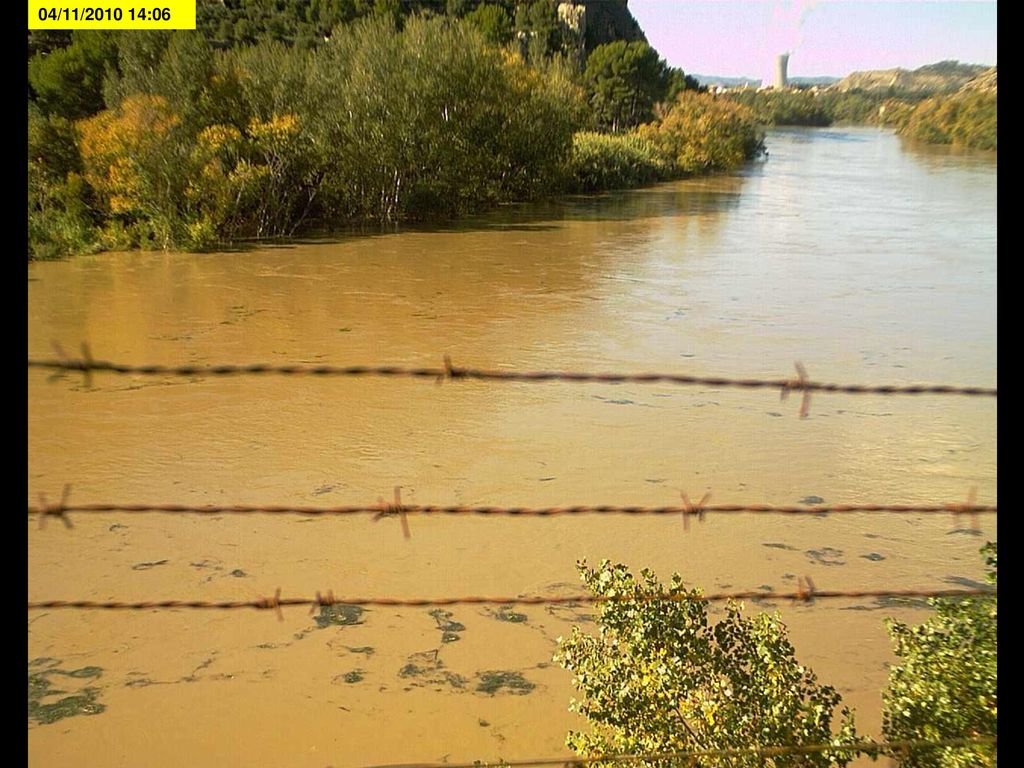

8 Fotografías del desembalse

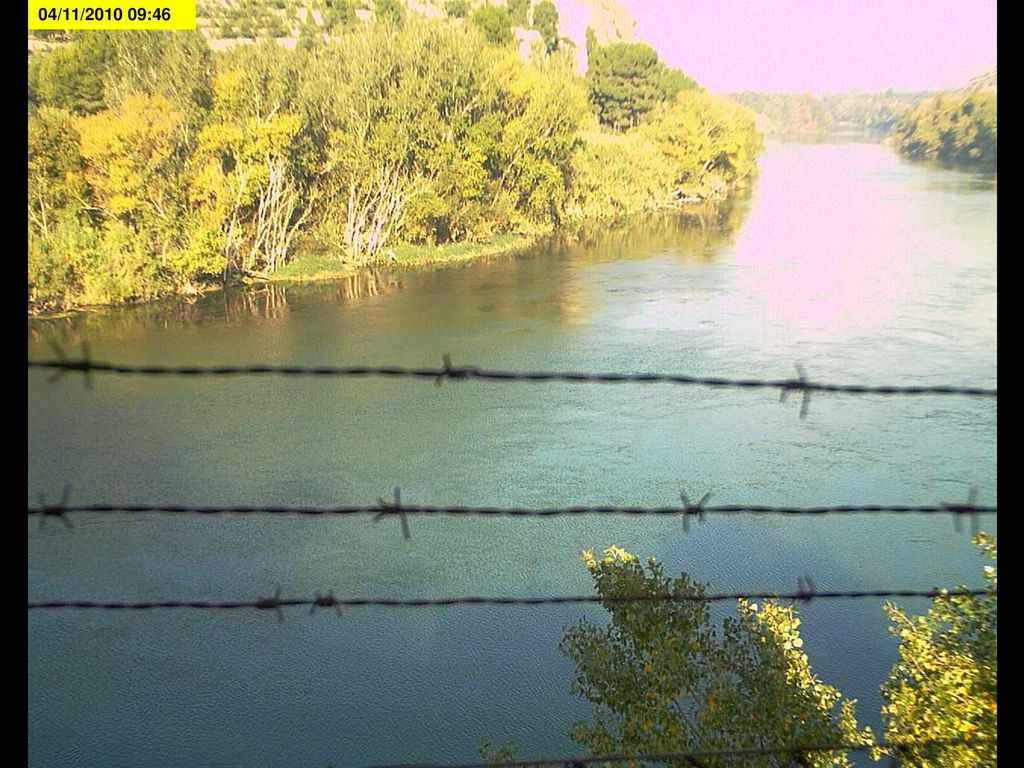

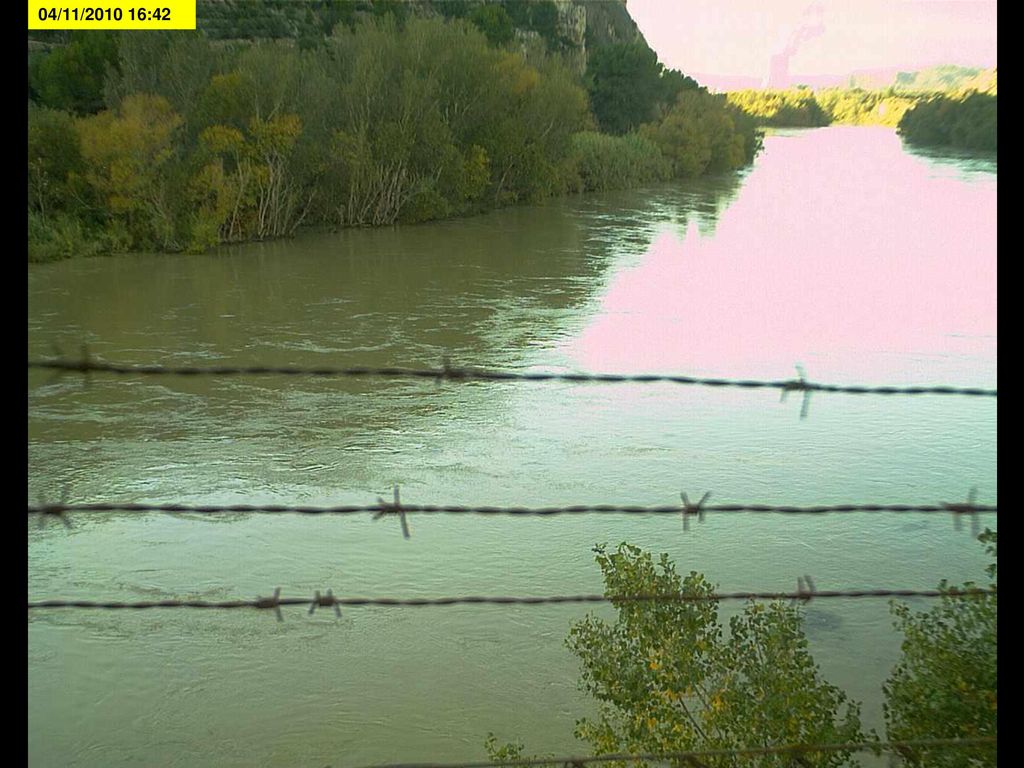

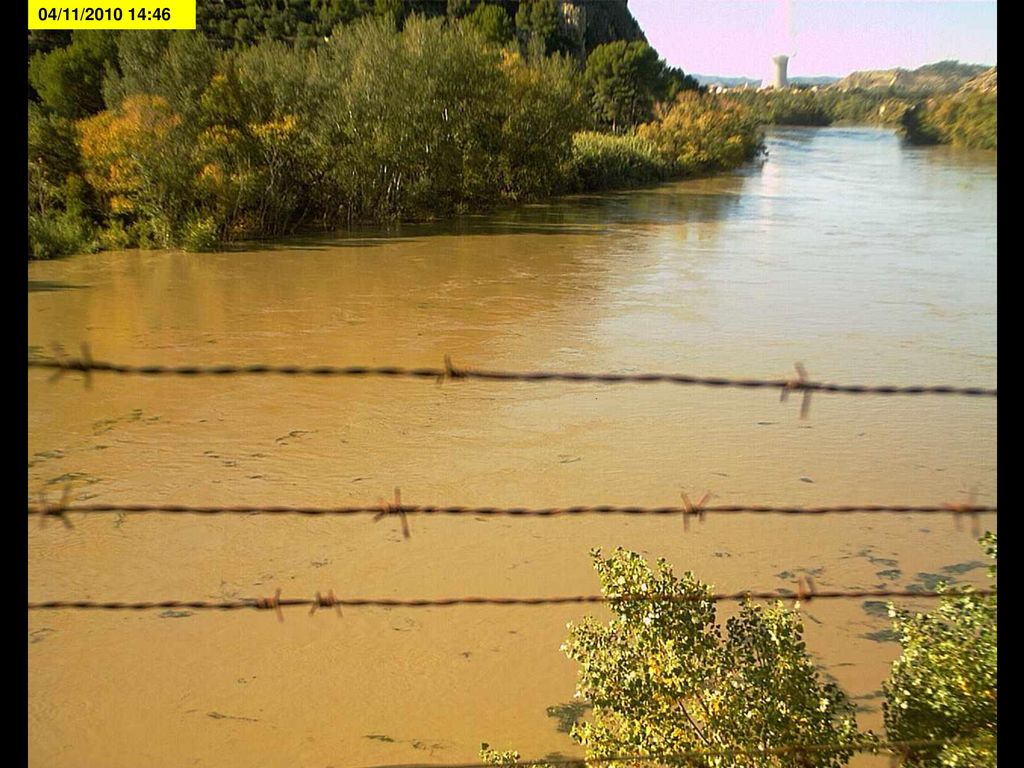

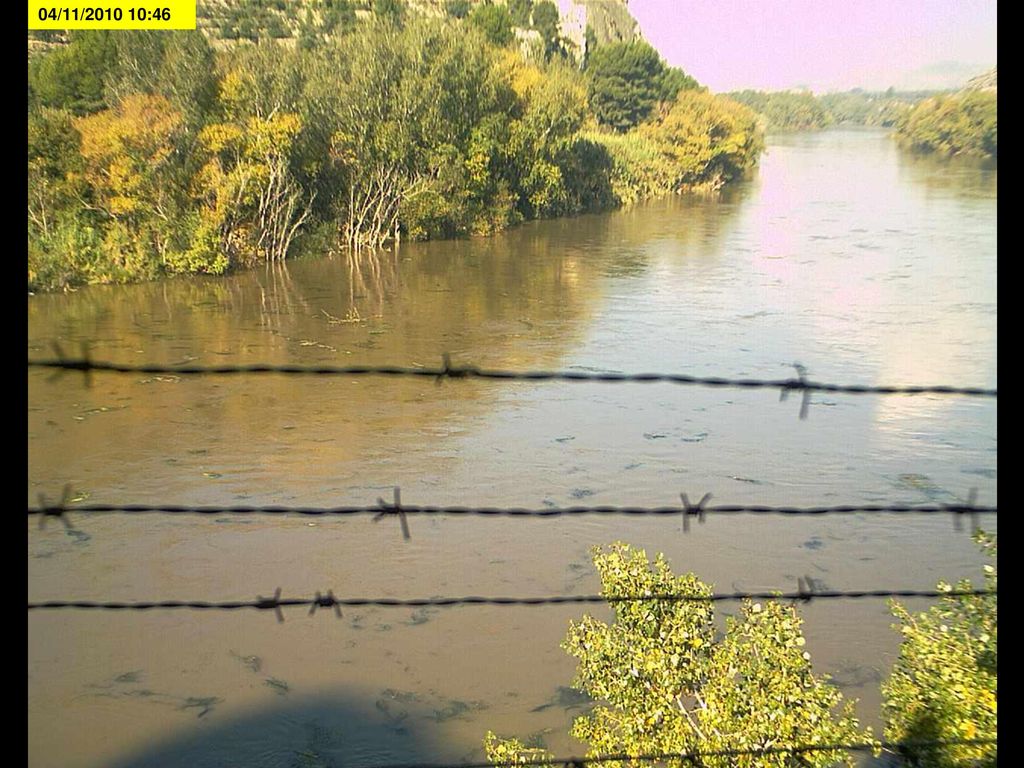

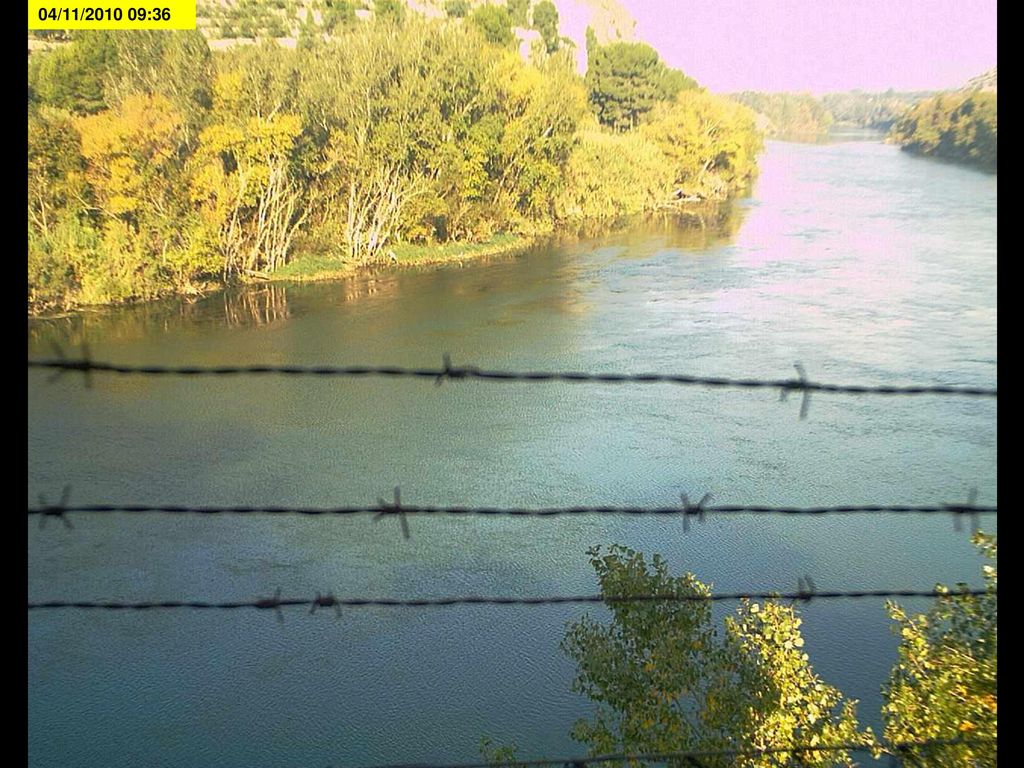

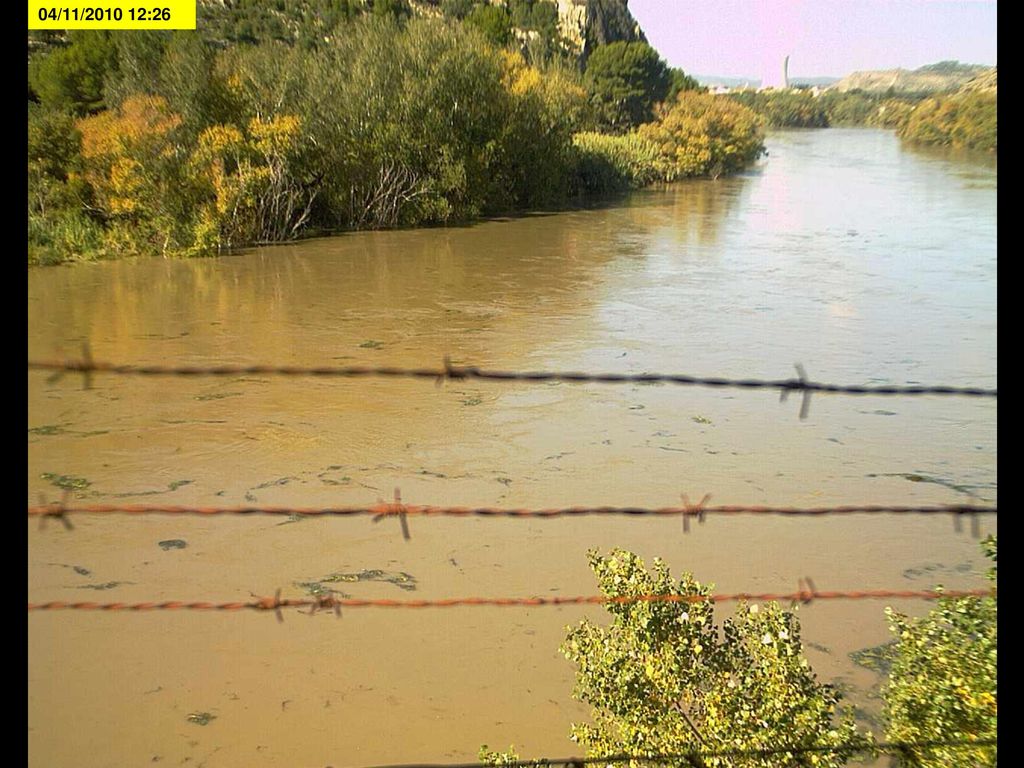

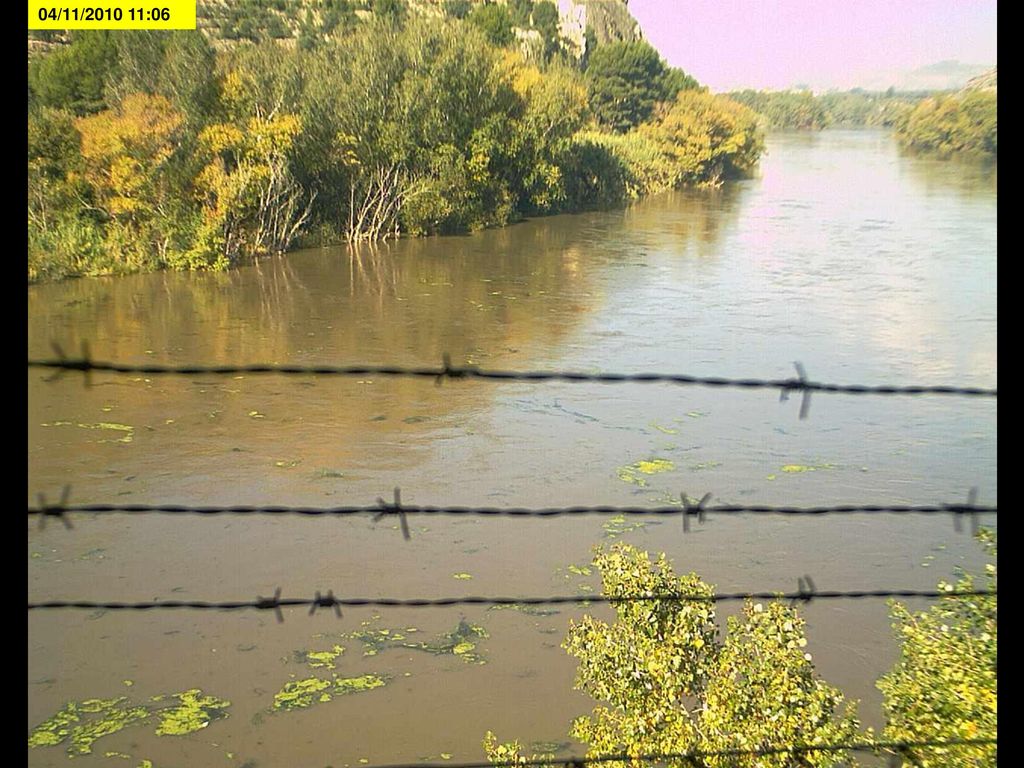

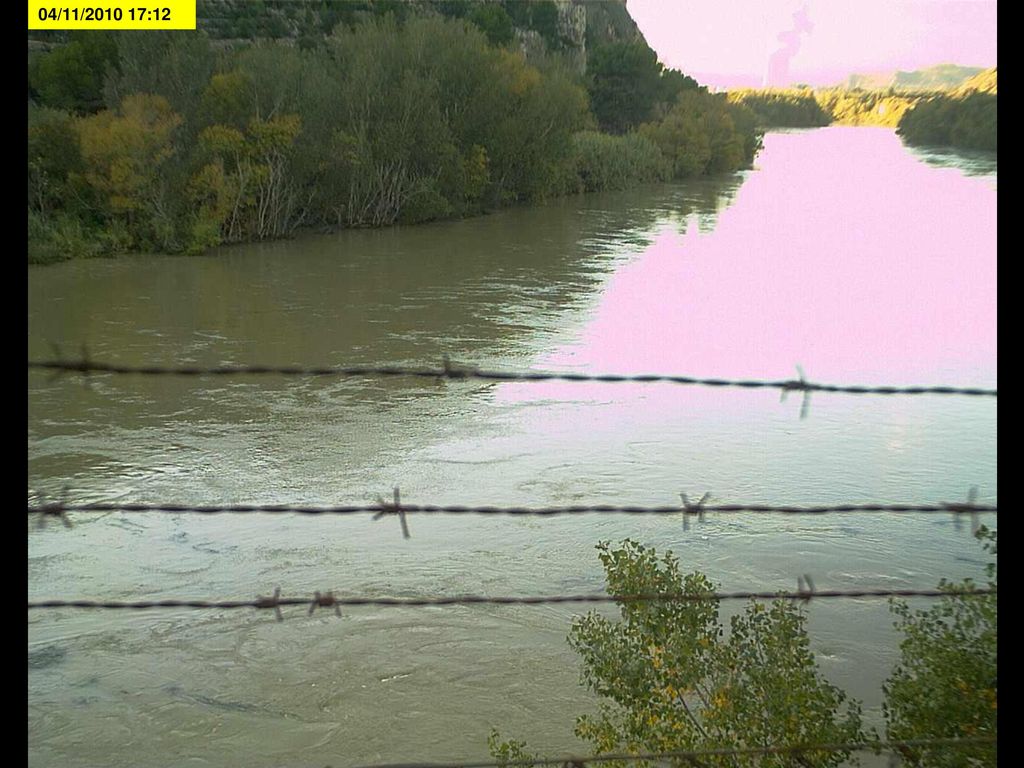

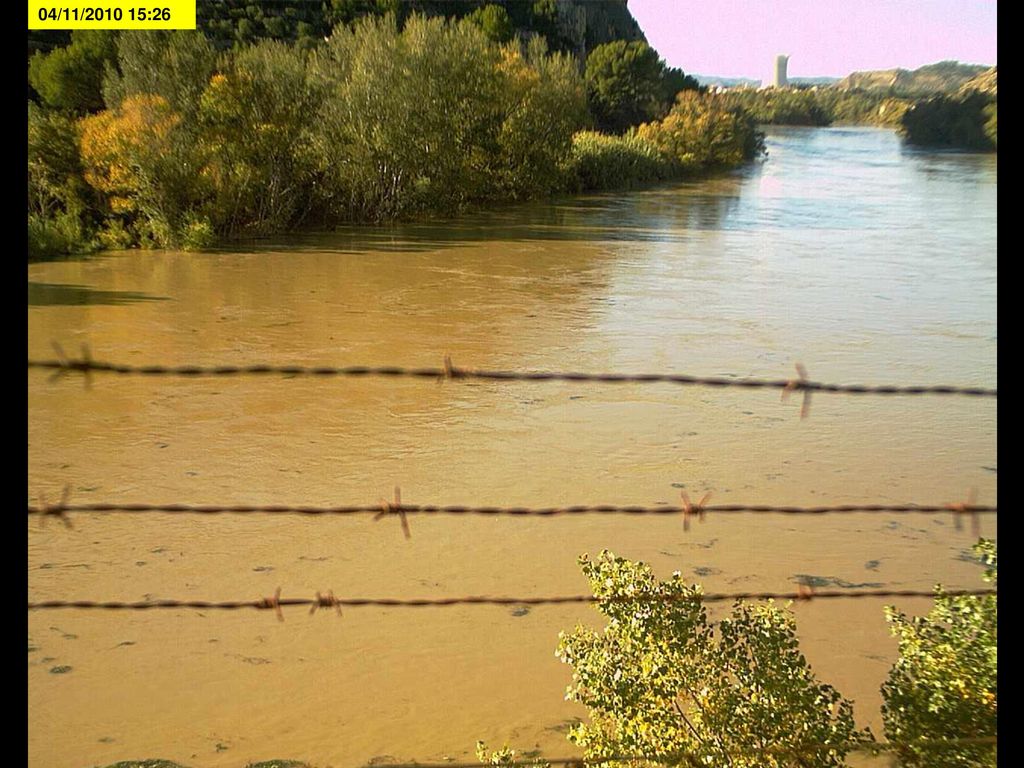

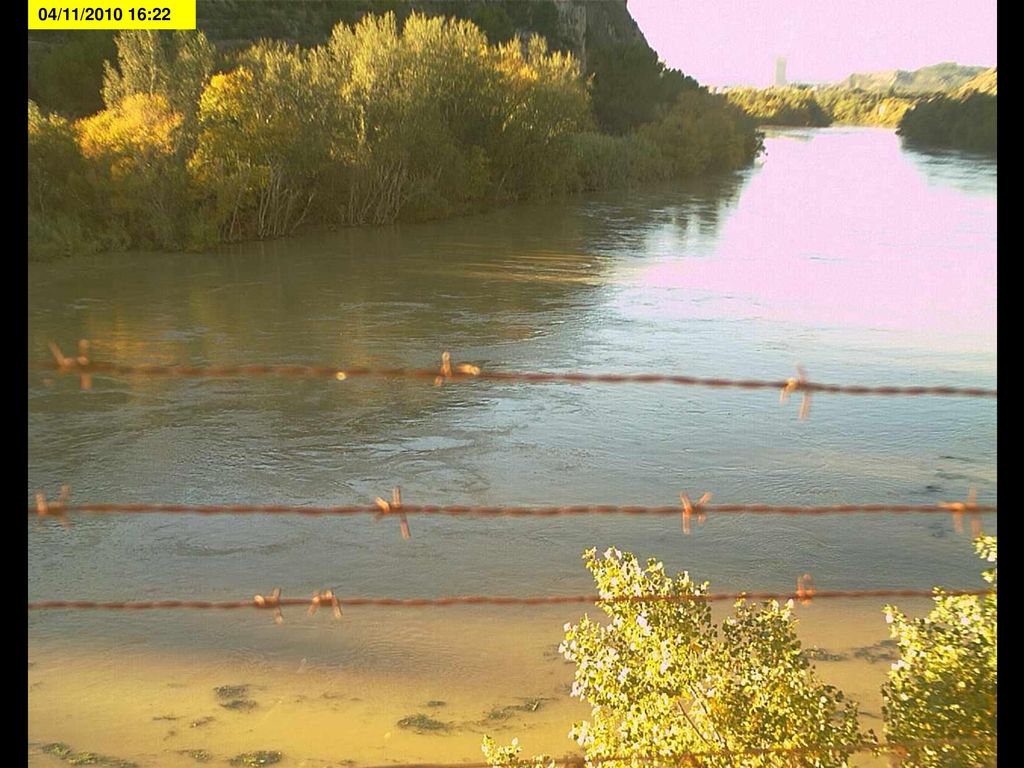

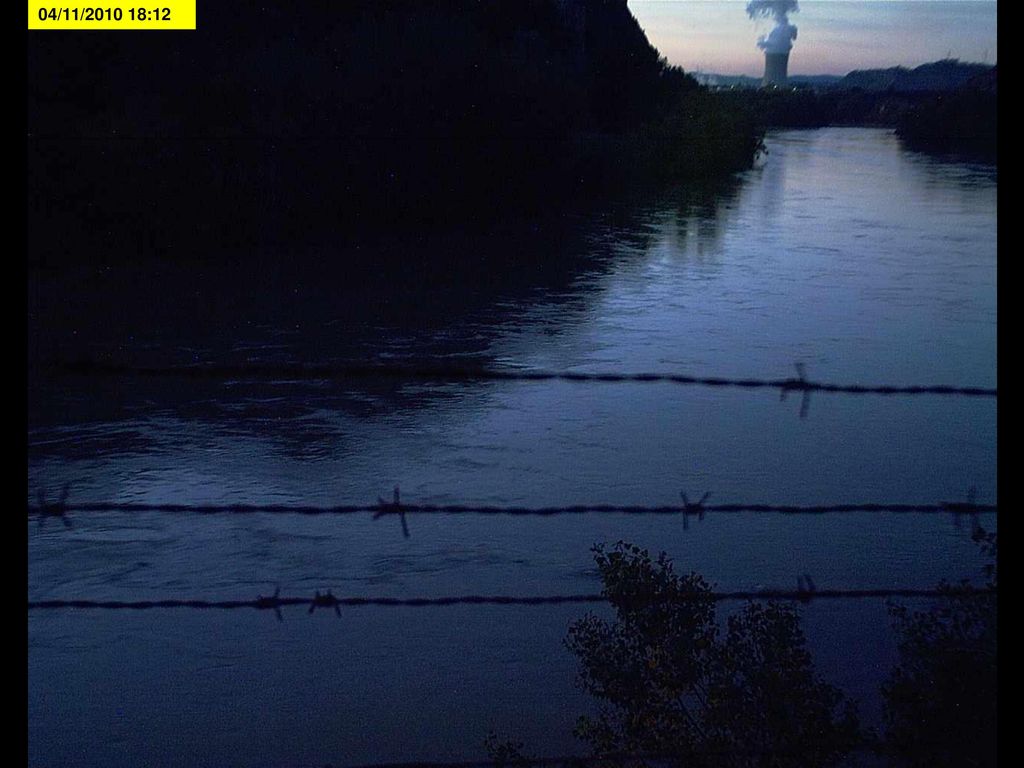

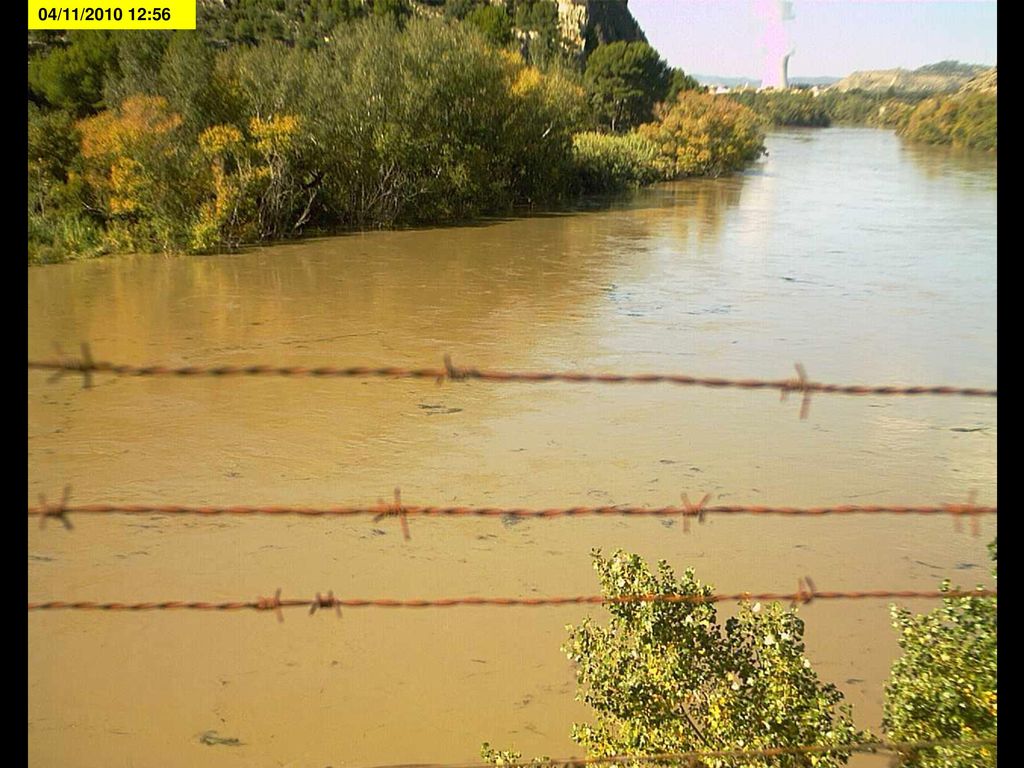

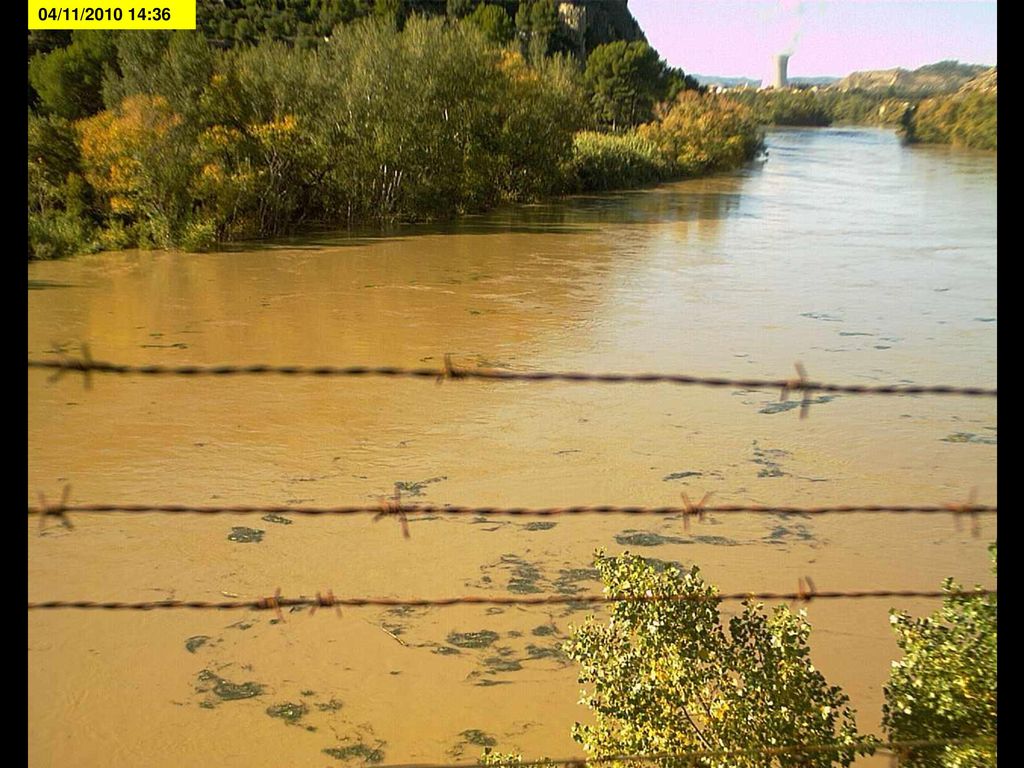

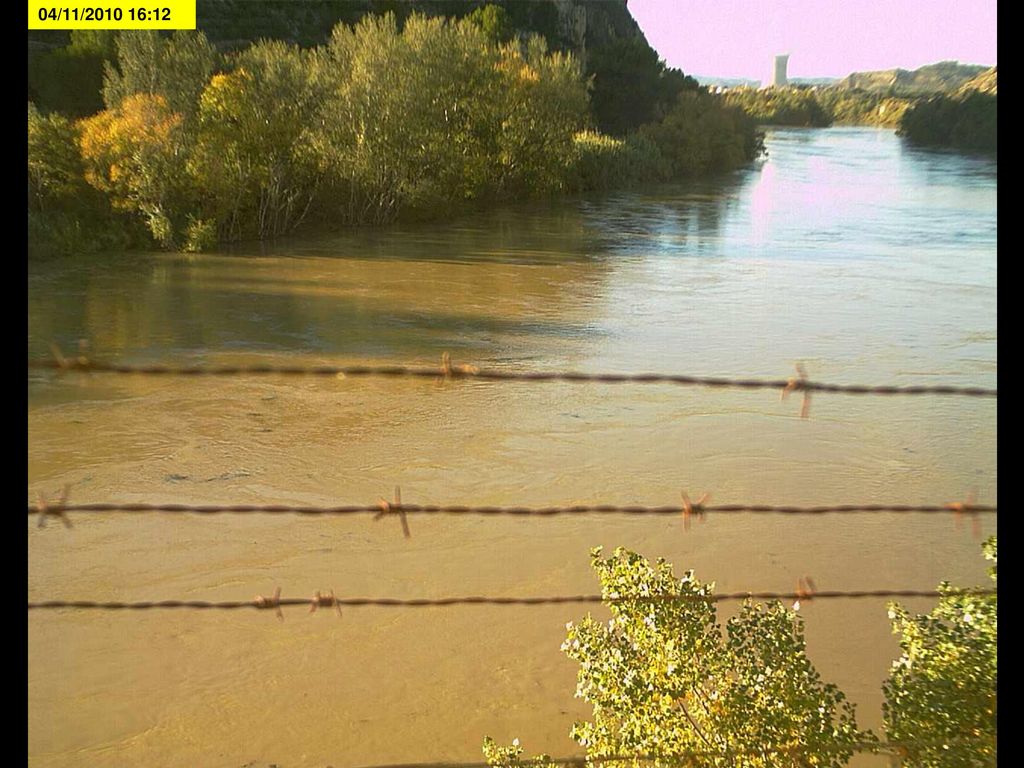

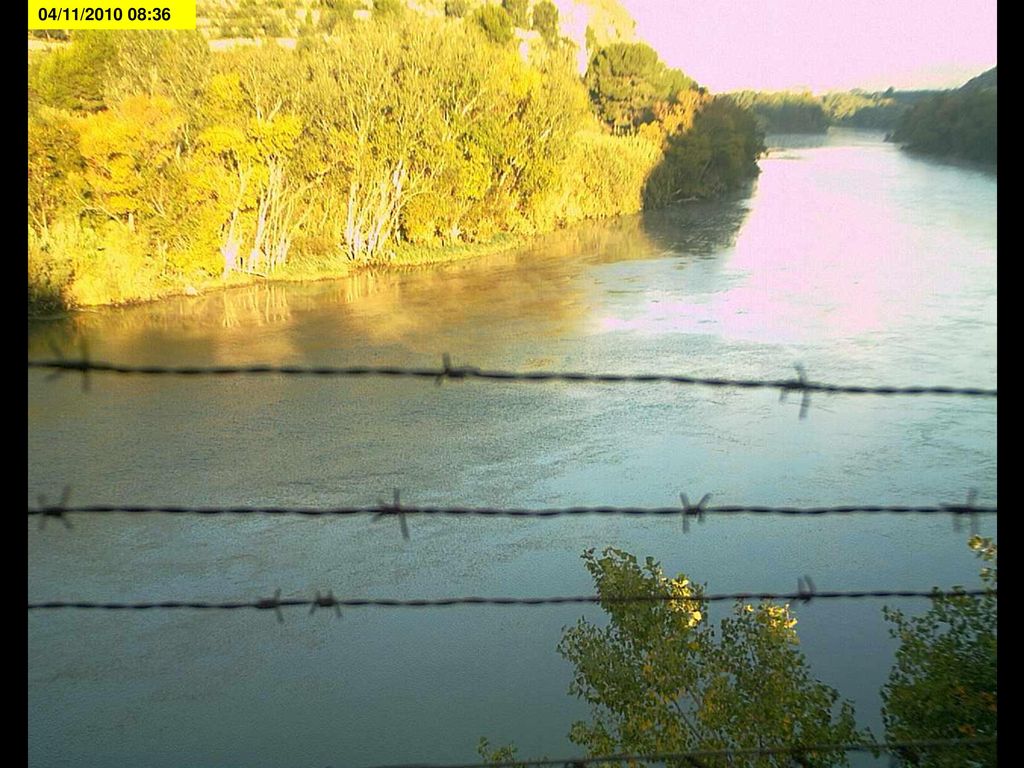

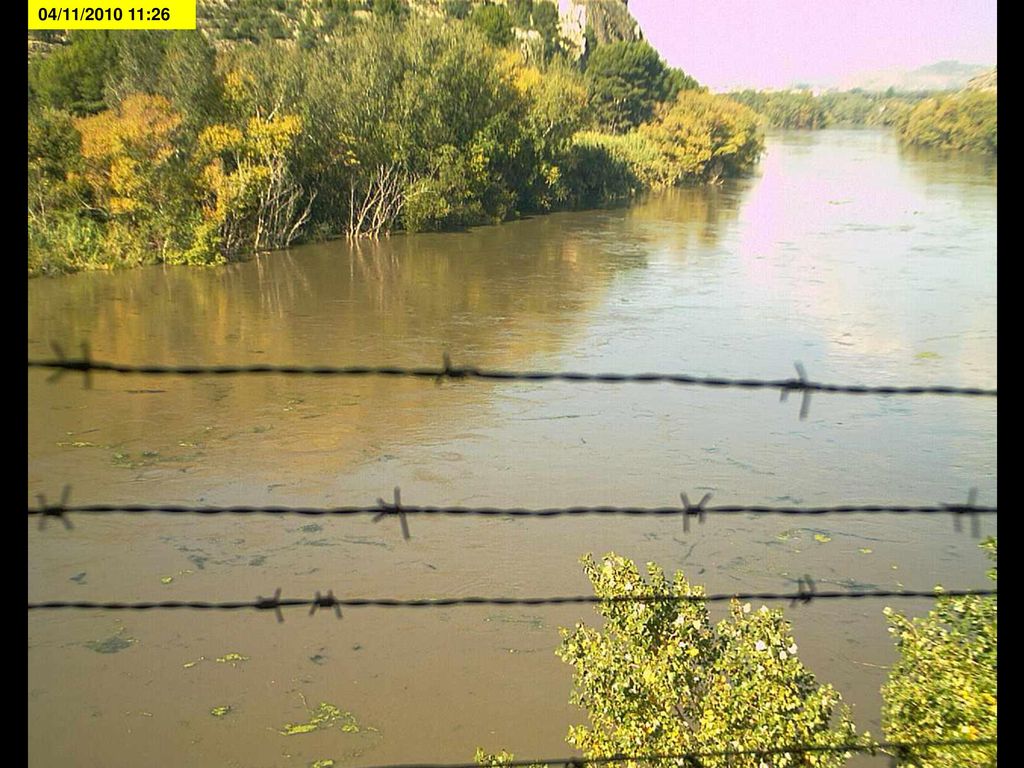

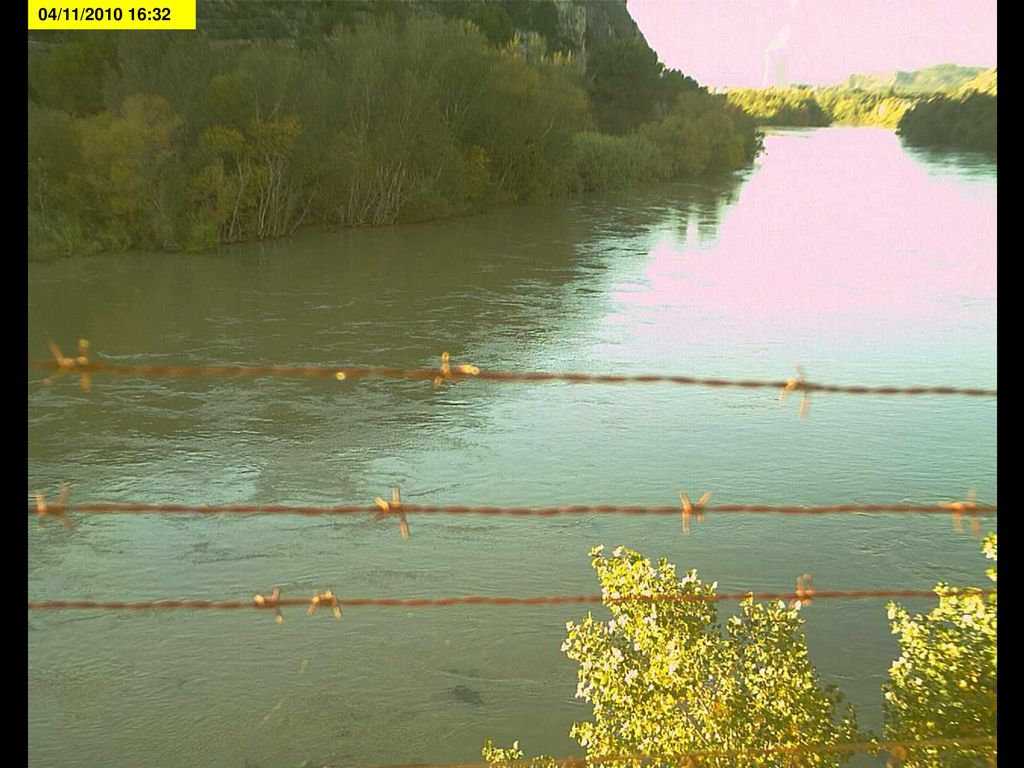

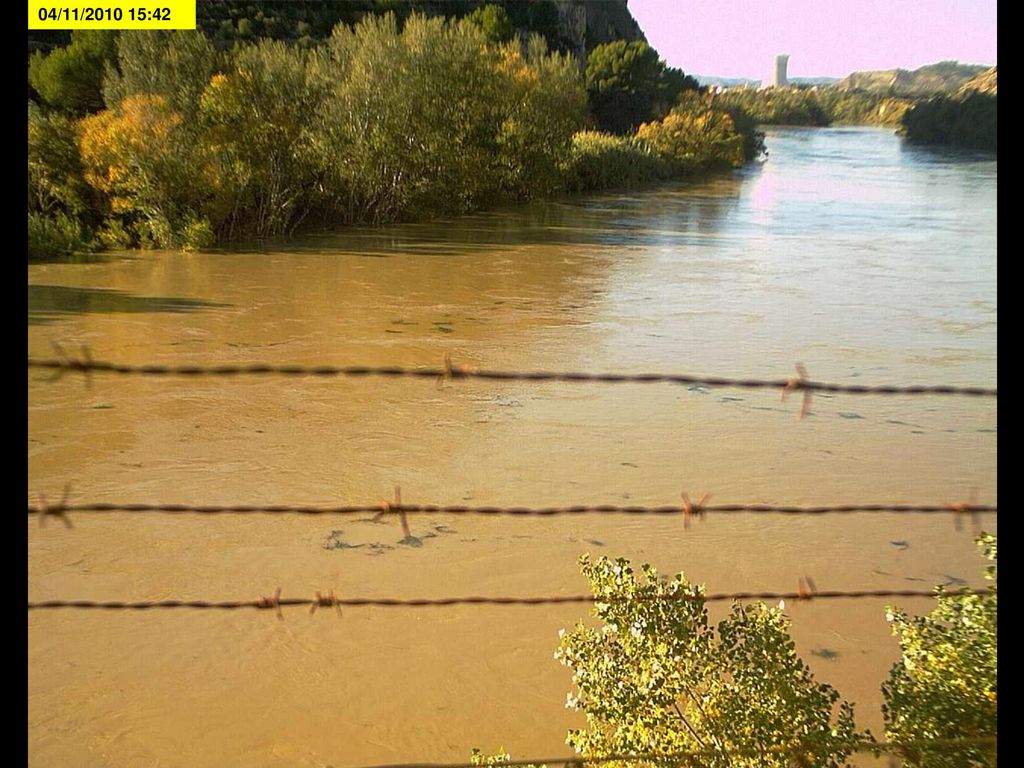

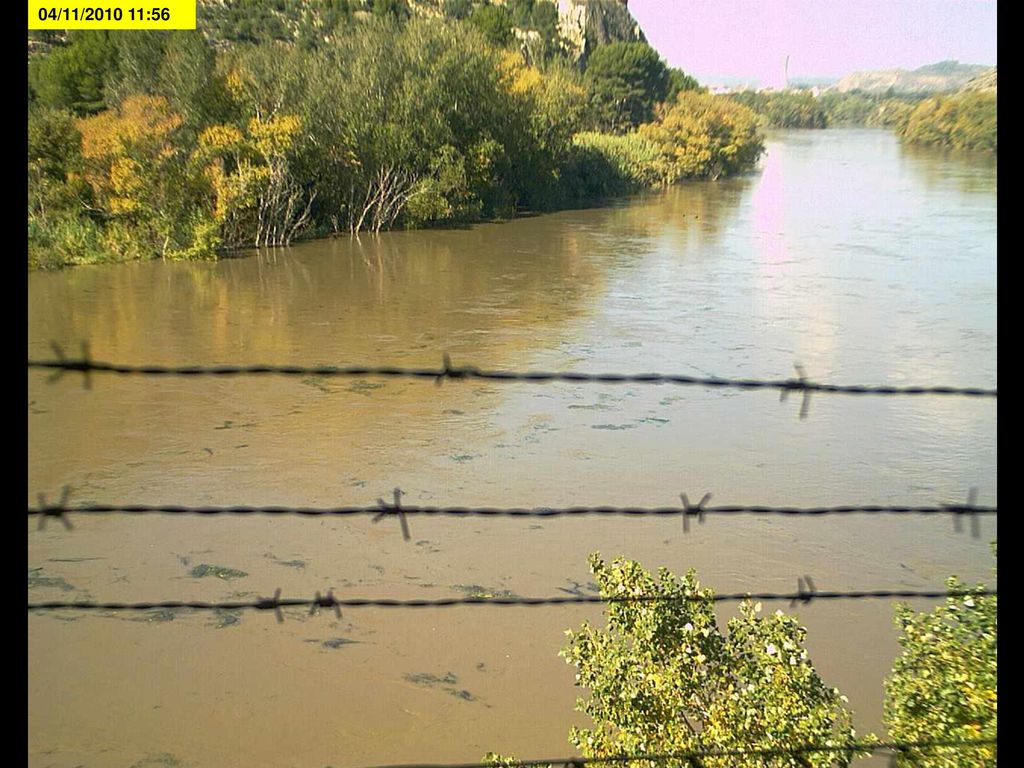

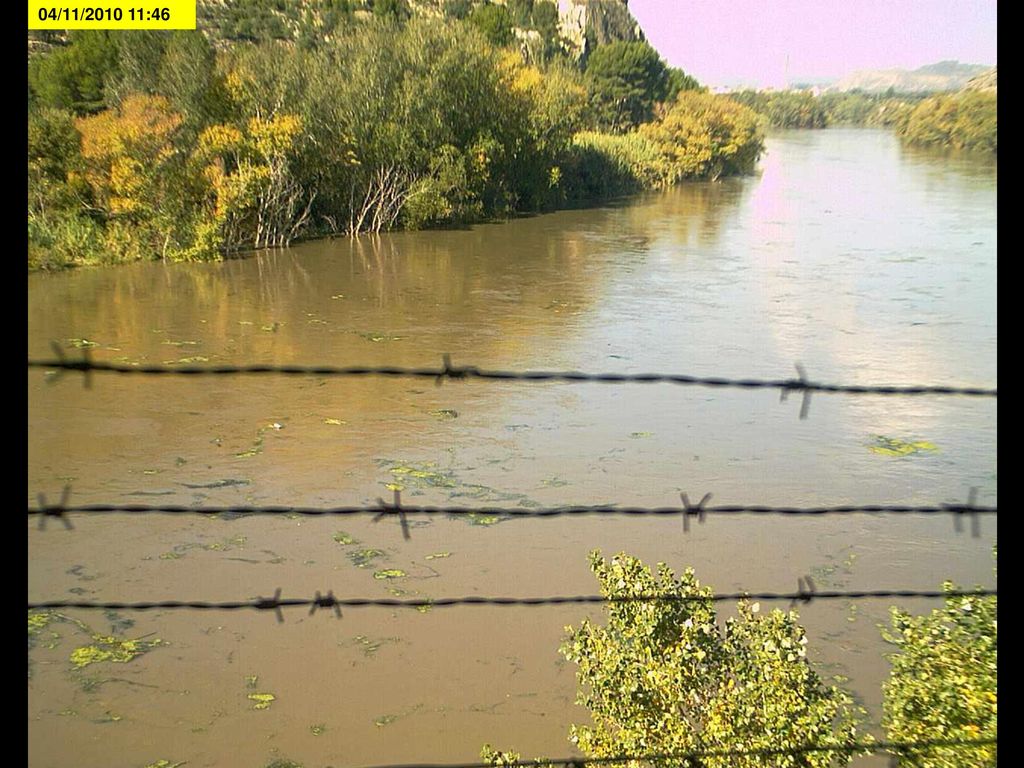

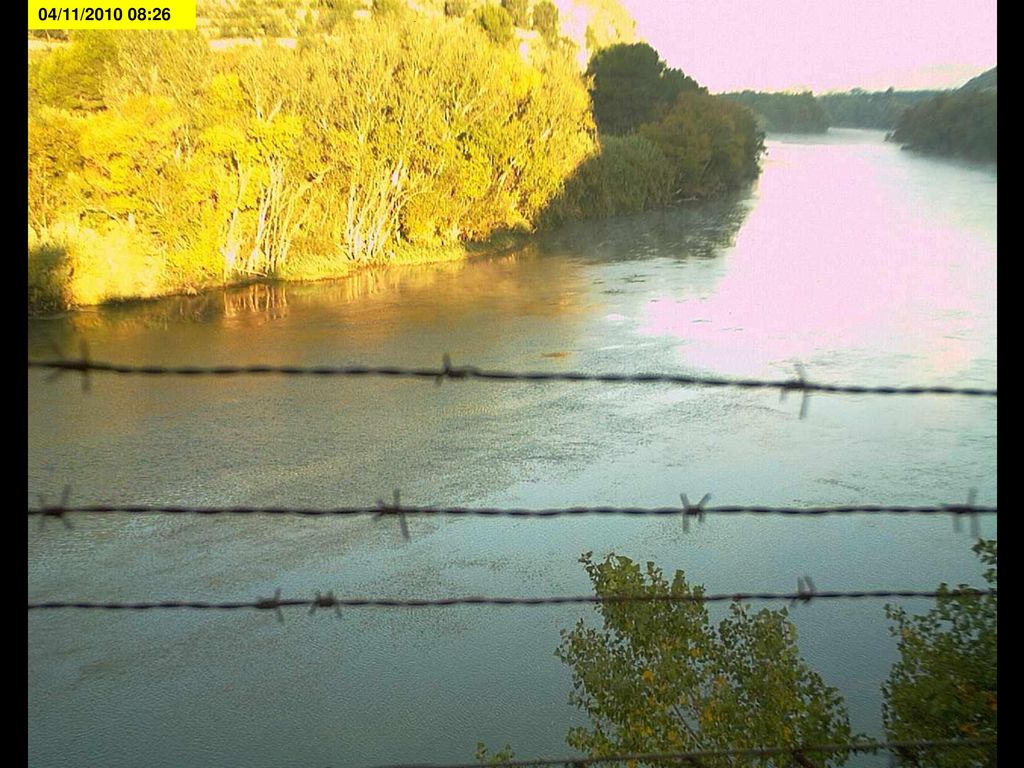

Tomadas por la estación de alerta del río Ebro en Ascó. Intervalos de 10 minutos. Finalmente, el funcionamiento de las estaciones de alerta ha sido satisfactorio durante todo el proceso de desembalse. Se ha podido seguir toda la planificación prevista sin ninguna incidencia reseñable.

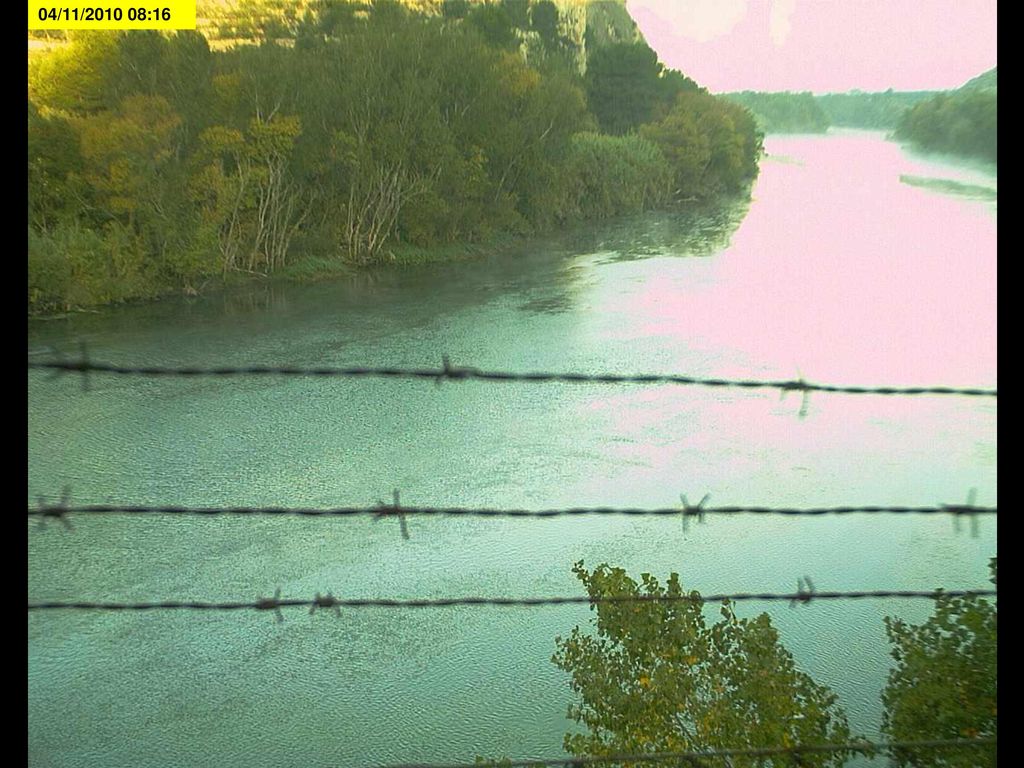

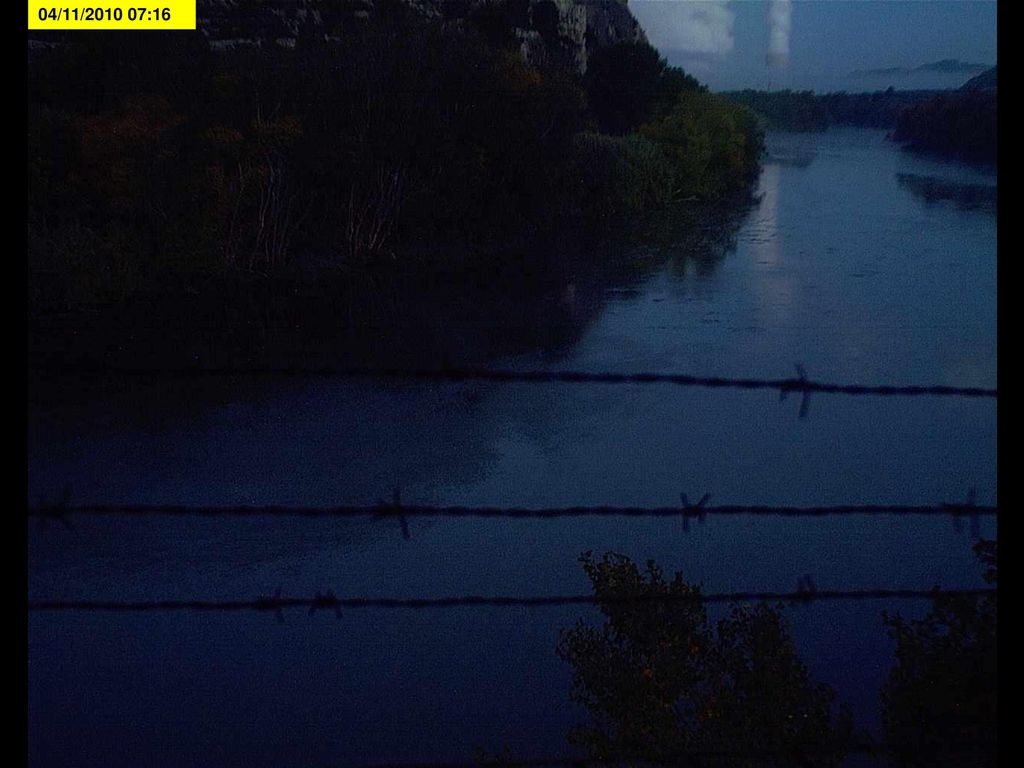

9 04/11/ :16

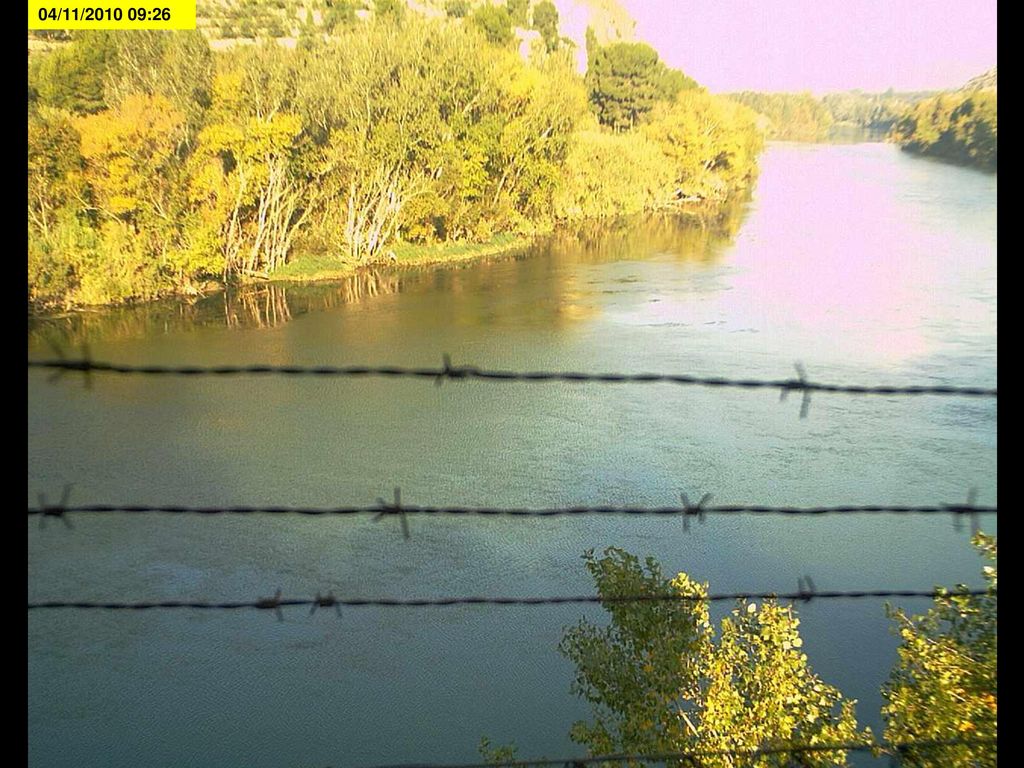

10 04/11/ :26

11 04/11/ :36

12 04/11/ :46

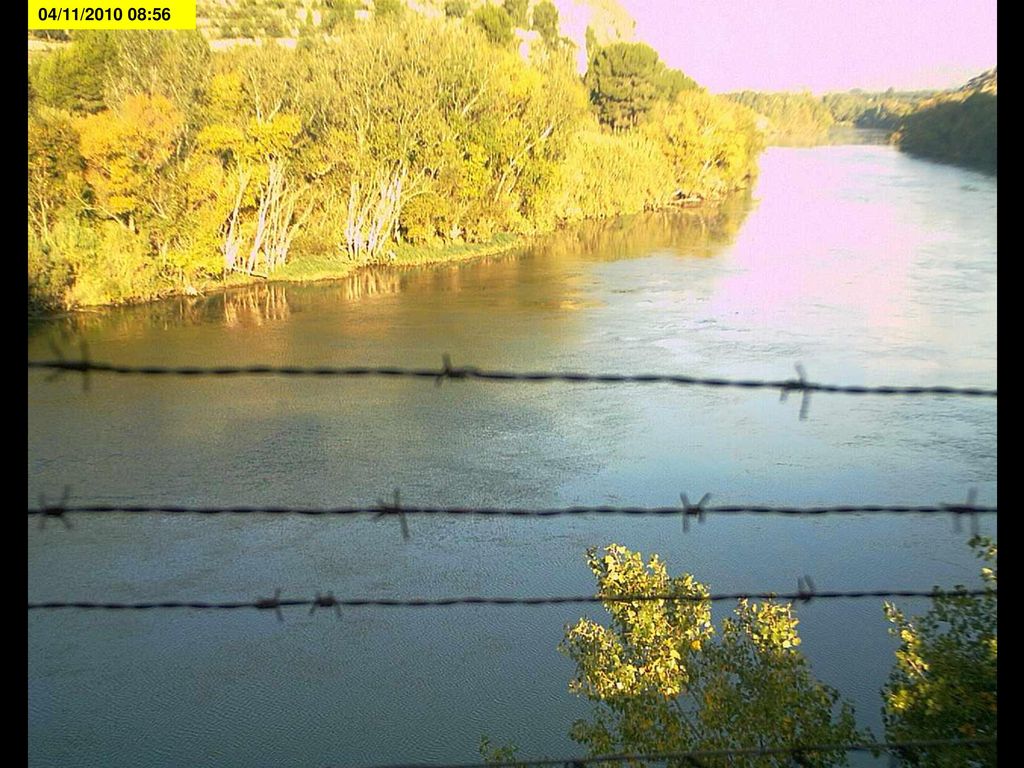

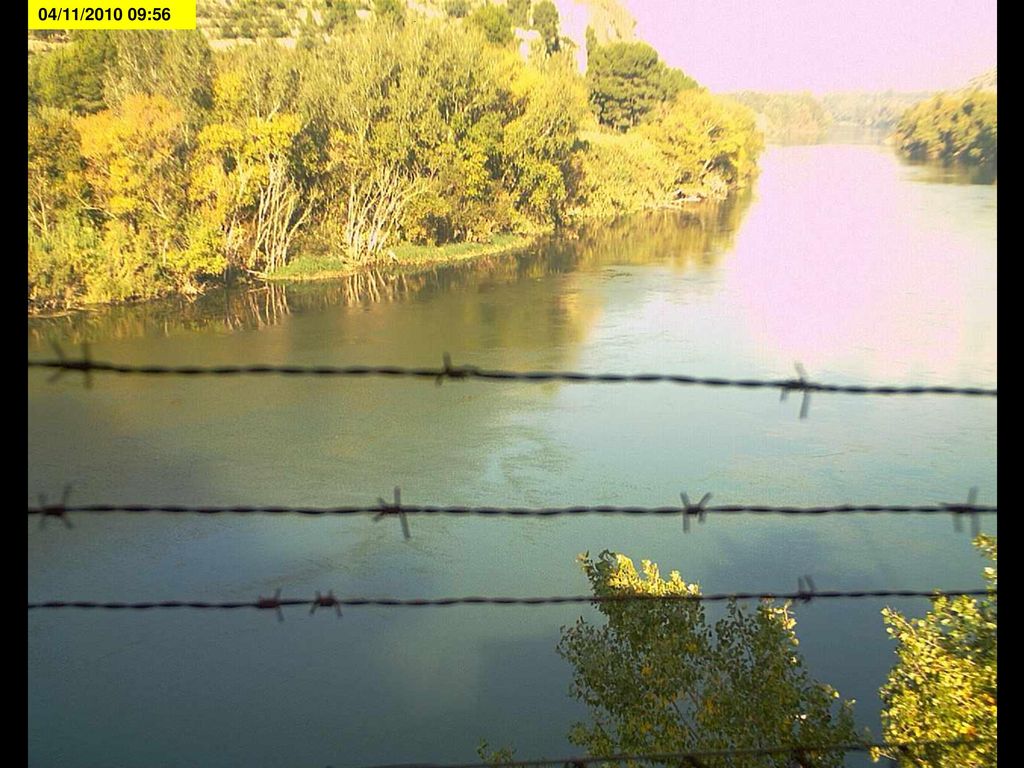

13 04/11/ :56

14 04/11/ :06

15 04/11/ :16

16 04/11/ :26

17 04/11/ :36

18 04/11/ :46

19 04/11/ :56

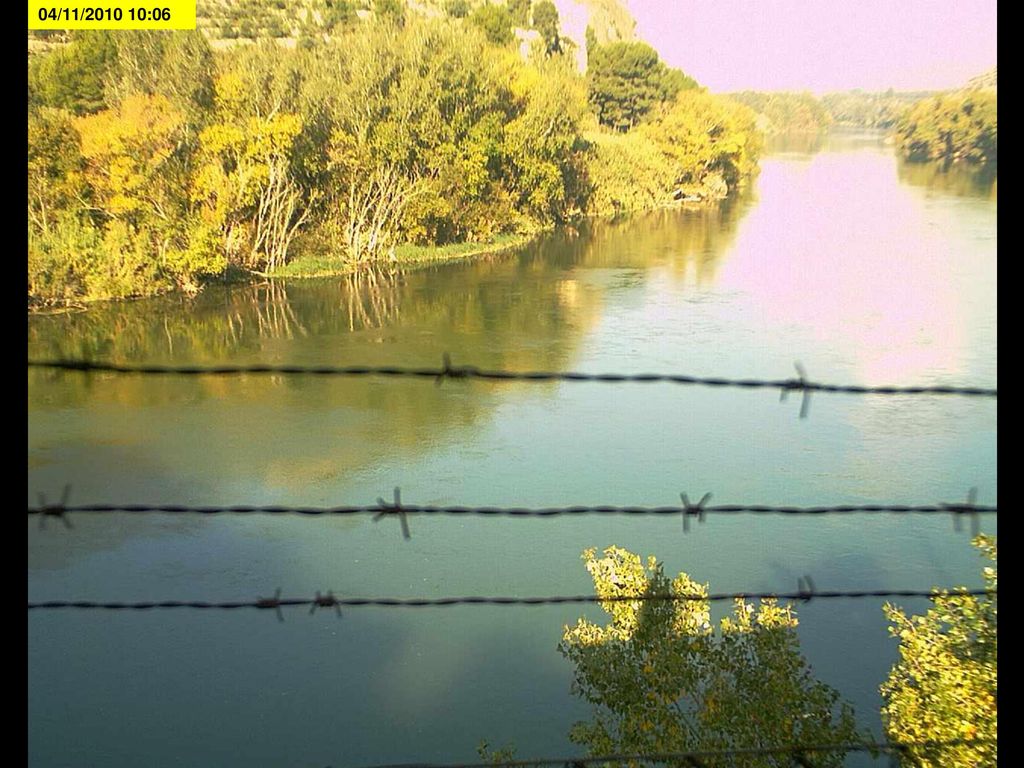

20 04/11/ :06

21 04/11/ :16

22 04/11/ :26

23 04/11/ :36

24 04/11/ :46

25 04/11/ :56

26 04/11/ :06

27 04/11/ :16

28 04/11/ :26

29 04/11/ :36

30 04/11/ :46

31 04/11/ :56

32 04/11/ :06

33 04/11/ :16

34 04/11/ :26

35 04/11/ :36

36 04/11/ :46

37 04/11/ :56

38 04/11/ :06

39 04/11/ :16

40 04/11/ :26

41 04/11/ :36

42 04/11/ :46

43 04/11/ :56

44 04/11/ :06

45 04/11/ :16

46 04/11/ :26

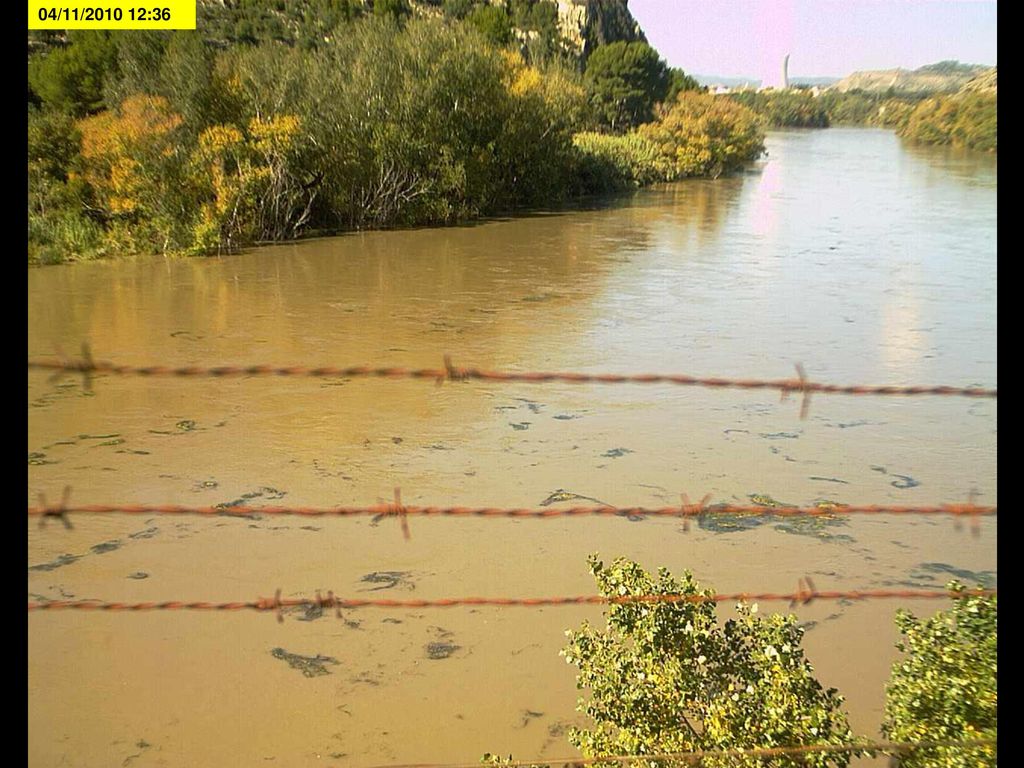

47 04/11/ :36

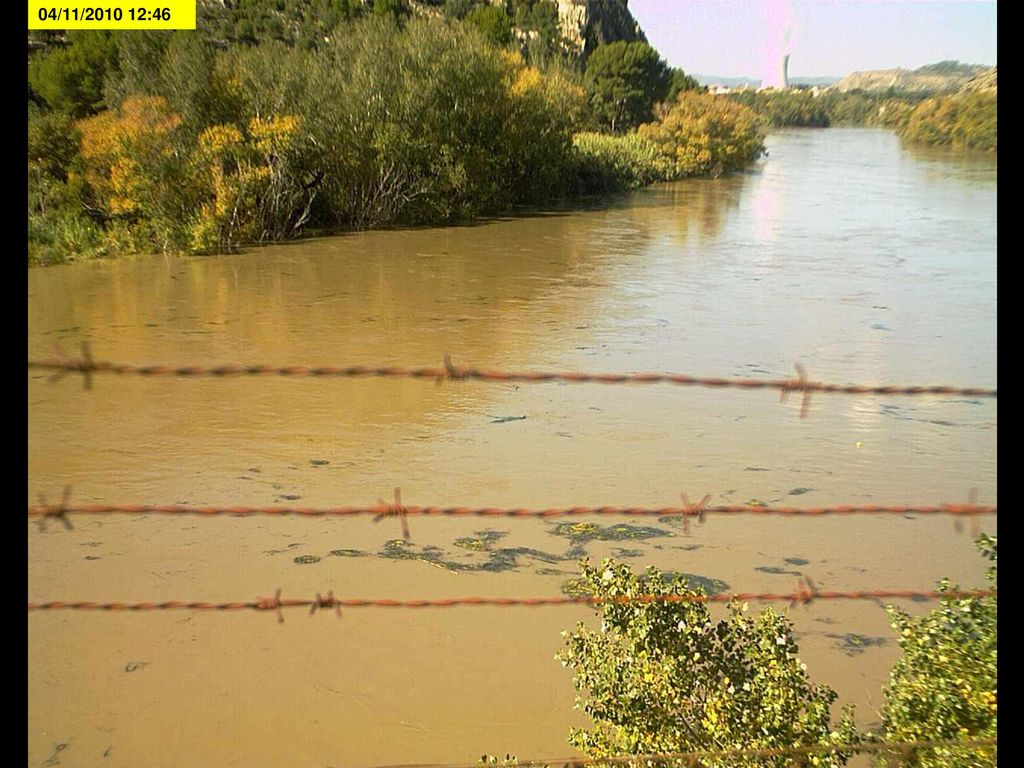

48 04/11/ :46

49 04/11/ :56

50 04/11/ :06

51 04/11/ :16

52 04/11/ :26

53 04/11/ :36

54 04/11/ :46

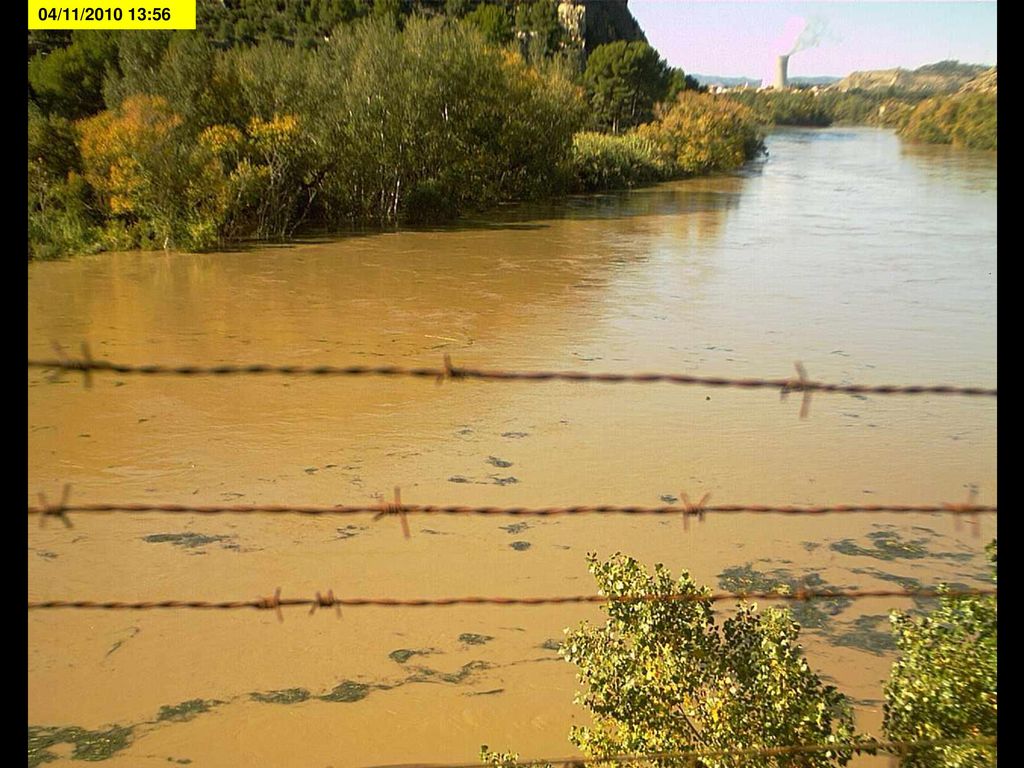

55 04/11/ :56

56 04/11/ :06

57 04/11/ :16

58 04/11/ :26

59 04/11/ :42

60 04/11/ :52

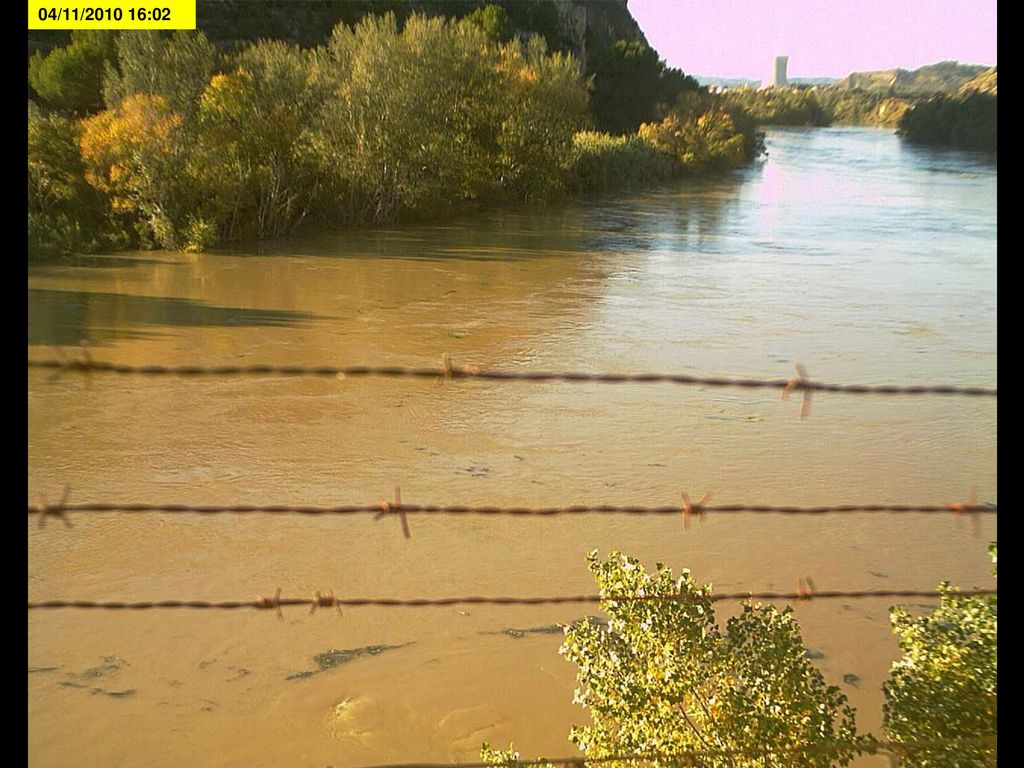

61 04/11/ :02

62 04/11/ :12

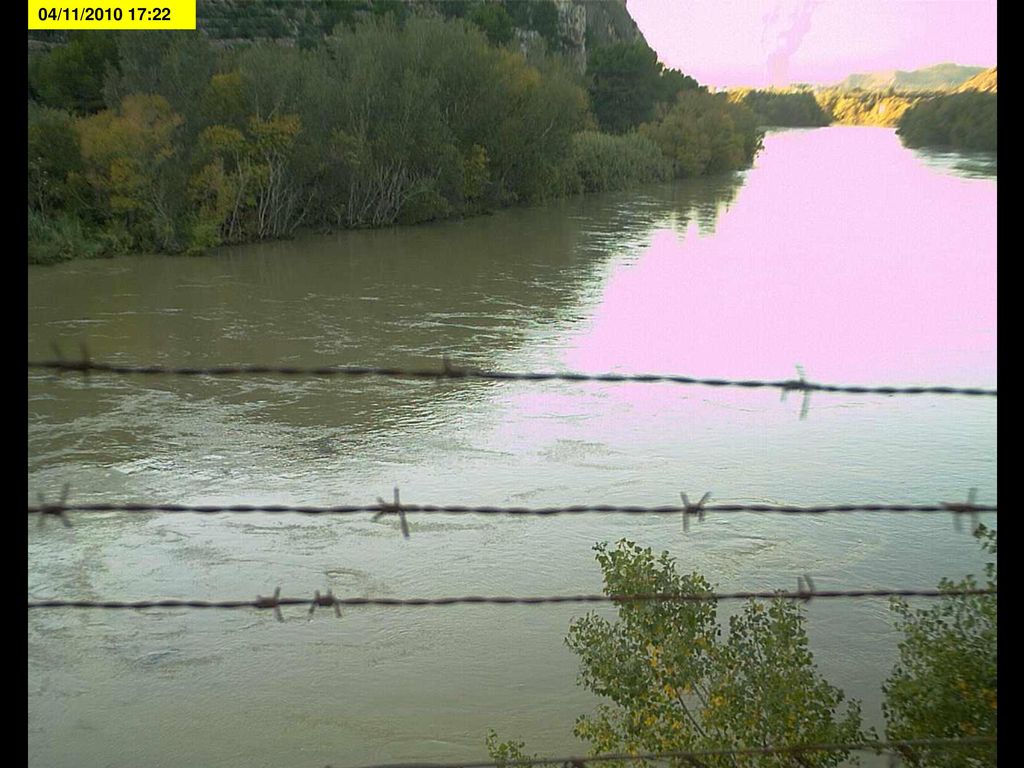

63 04/11/ :22

64 04/11/ :32

65 04/11/ :42

66 04/11/ :52

67 04/11/ :02

68 04/11/ :12

69 04/11/ :22

70 04/11/ :32

71 04/11/ :42

72 04/11/ :52

73 04/11/ :02

74 04/11/ :12

75 04/11/ :22

76 GRACIAS POR VUESTRO INTERÉS Y... ... HASTA EL DESEMBALSE DE PRIMAVERA
FIN DE LA PRESENTACIÓN GRACIAS POR VUESTRO INTERÉS Y... ... HASTA EL DESEMBALSE DE PRIMAVERA
