1
Variables y operadores lógicos
Operadores lógicos: representaciones Nombre del operador Representaciones NOT ,NOT X, /X OR V1 + V2, V1 or V2 NOR AND X·Y, X and Y, X&Y NAND EXOR
2
Variables y operadores lógicos
Operadores lógicos: símbolos Inversor X Y 1 Tabla de verdad Inversor lógica positiva Símbolo IEC
3
Variables y operadores lógicos

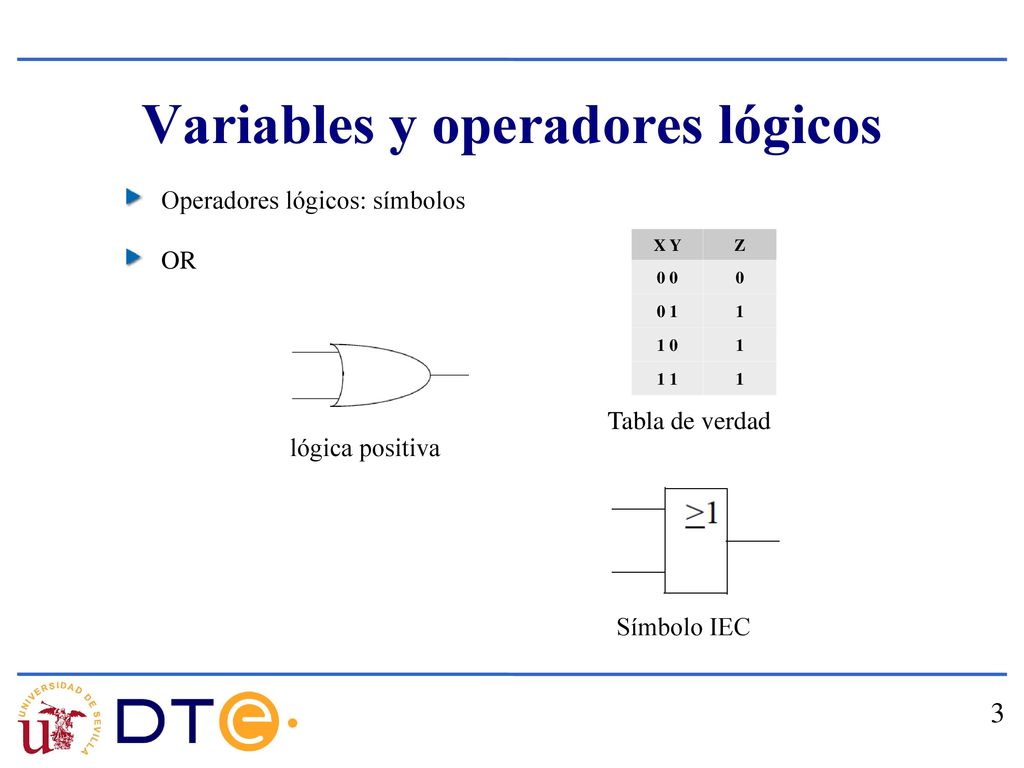

Operadores lógicos: símbolos OR X Y Z 0 0 0 1 1 1 0 1 1 Tabla de verdad lógica positiva Símbolo IEC
4
Variables y operadores lógicos
Operadores lógicos: símbolos NOR X Y Z 0 0 1 0 1 1 0 1 1 Tabla de verdad lógica positiva Símbolo IEC
5
Variables y operadores lógicos
Operadores lógicos: símbolos AND X Y Z 0 0 0 1 1 0 1 1 1 Tabla de verdad Lógica positiva Símbolo IEC
6
Variables y operadores lógicos
Operadores lógicos: símbolos NAND X Y Z 0 0 1 0 1 1 0 1 1 Lógica positiva Tabla de verdad Símbolo IEC
7
Variables y operadores lógicos

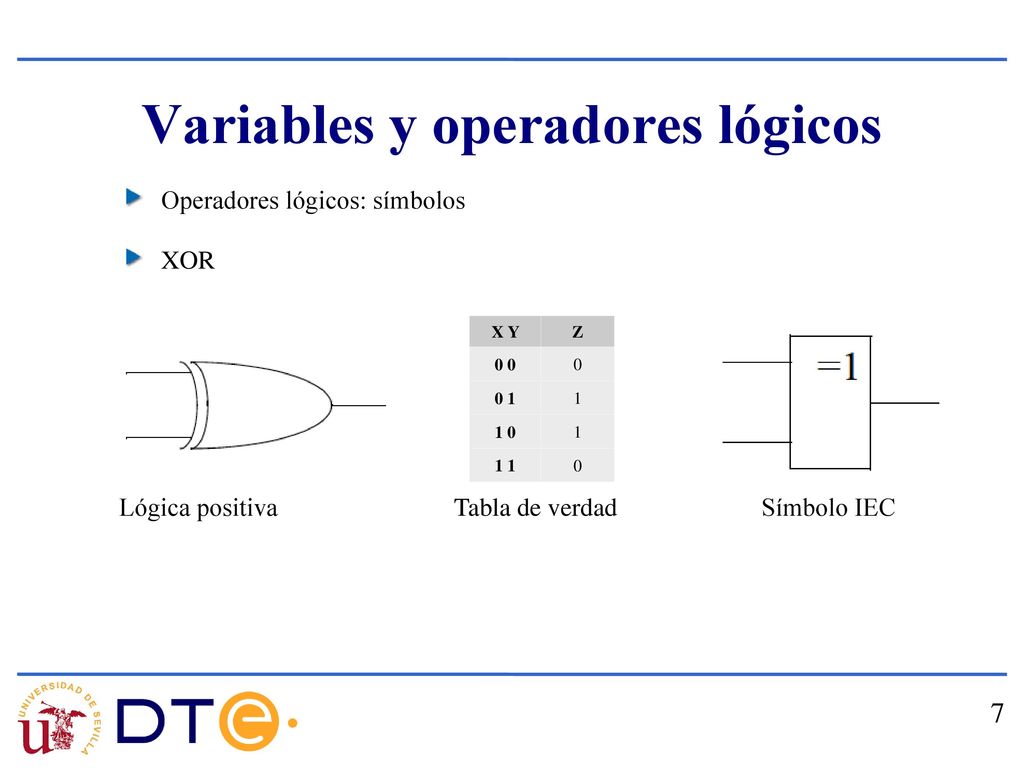

Operadores lógicos: símbolos XOR X Y Z 0 0 0 1 1 1 0 1 1 Lógica positiva Tabla de verdad Símbolo IEC
