Prototipo instrumental de medición de presión en torniquetes

Presentación del tema: "Prototipo instrumental de medición de presión en torniquetes"— Transcripción de la presentación:

1 Prototipo instrumental de medición de presión en torniquetes
Autor: D. José Ignacio Marqués Ortega Tutor: D. Ángel Perles Ivars /18

2 Antecedentes Isquemia HemaClear Características de las intervenciones

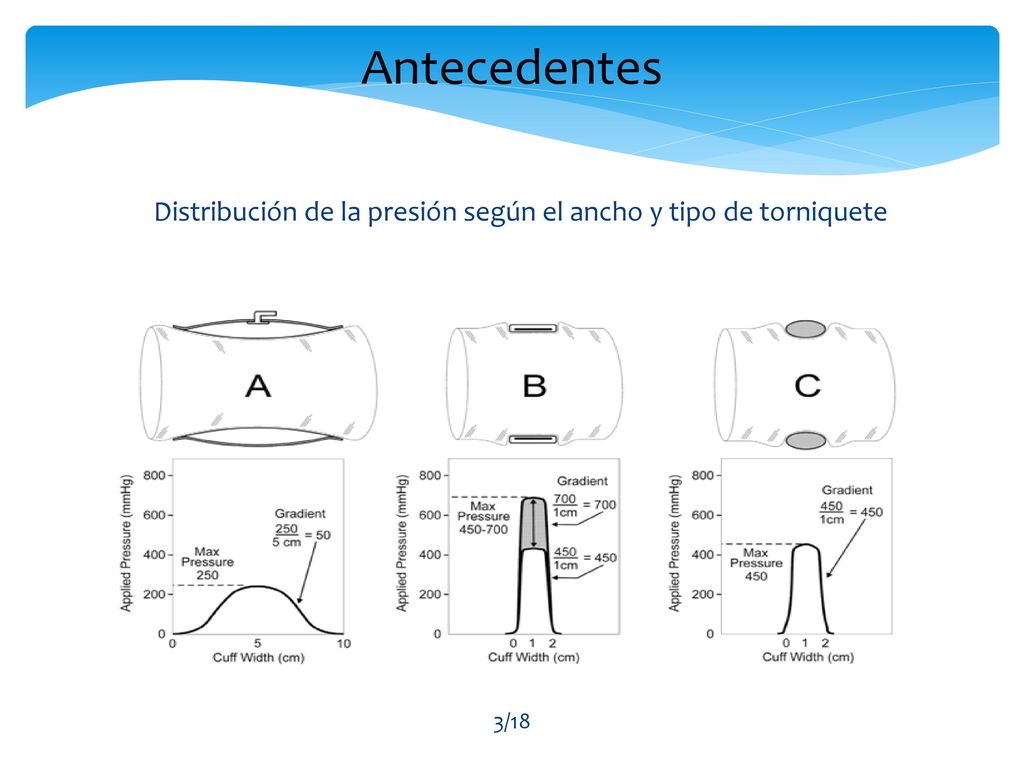

3 Distribución de la presión según el ancho y tipo de torniquete
Antecedentes Distribución de la presión según el ancho y tipo de torniquete

4 Objetivo Desarrollar un dispositivo que: Dé la medida en mmHg
Capaz de almacenar datos No invasivo Fuera de campo estéril Fácil utilización Portátil

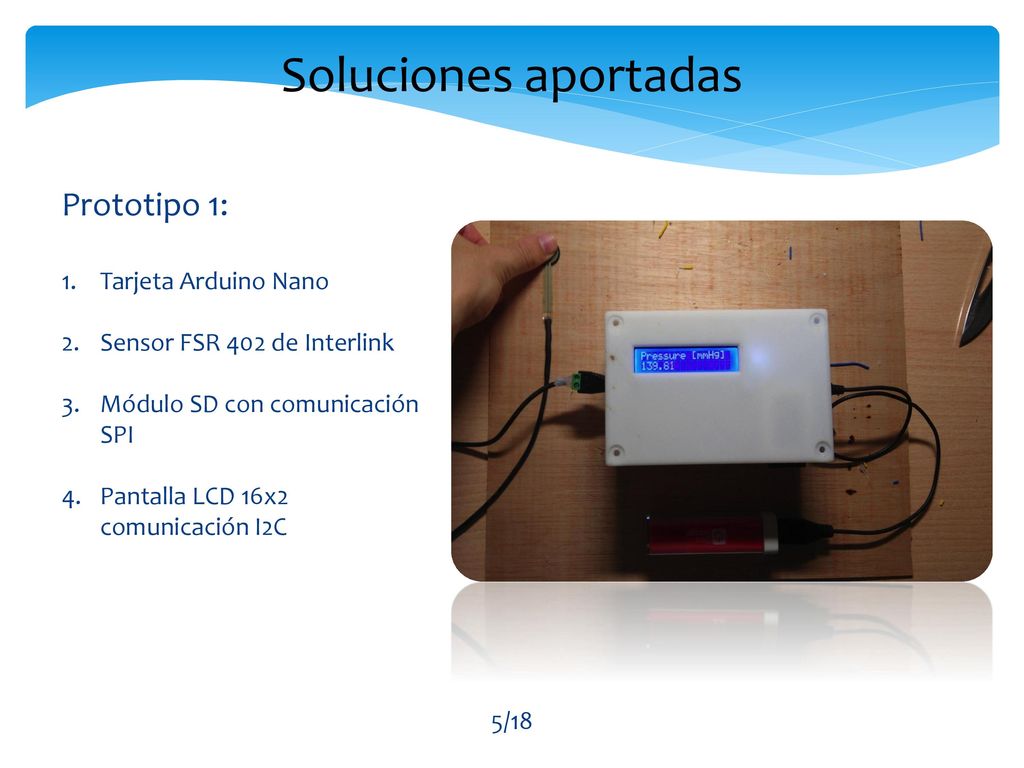

5 Soluciones aportadas Prototipo 1: Tarjeta Arduino Nano
Sensor FSR 402 de Interlink Módulo SD con comunicación SPI Pantalla LCD 16x2 comunicación I2C

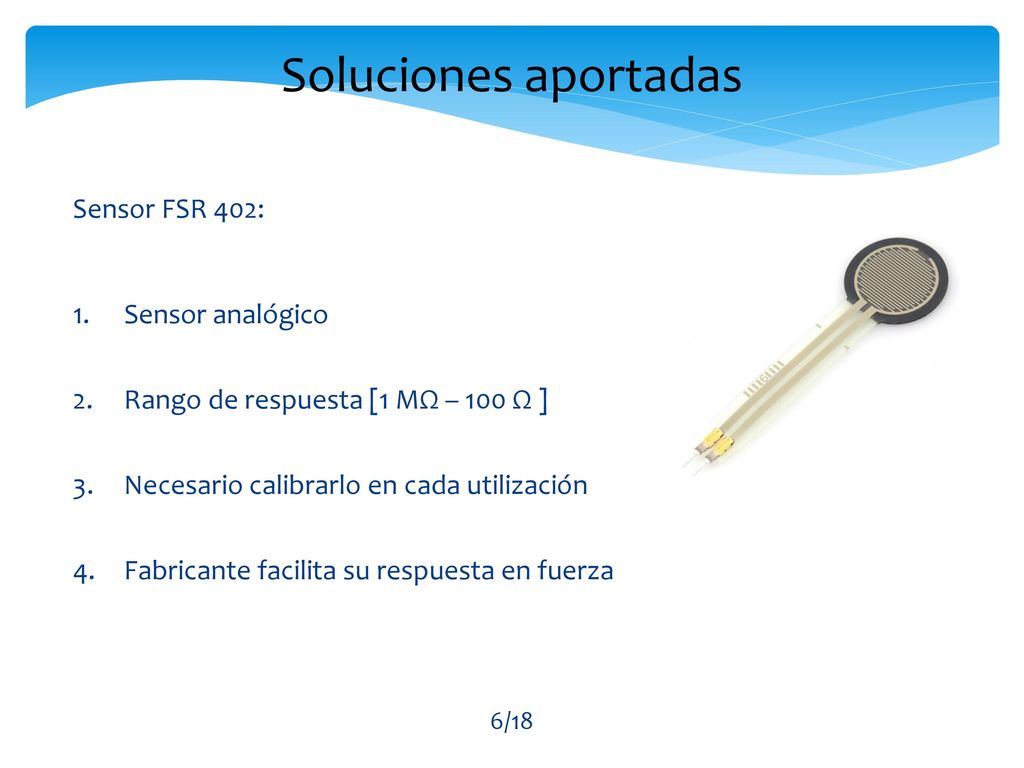

6 Soluciones aportadas Sensor FSR 402: Sensor analógico
Rango de respuesta [1 MΩ – 100 Ω ] Necesario calibrarlo en cada utilización Fabricante facilita su respuesta en fuerza

7 Soluciones aportadas Sensor FSR 402 calibrado

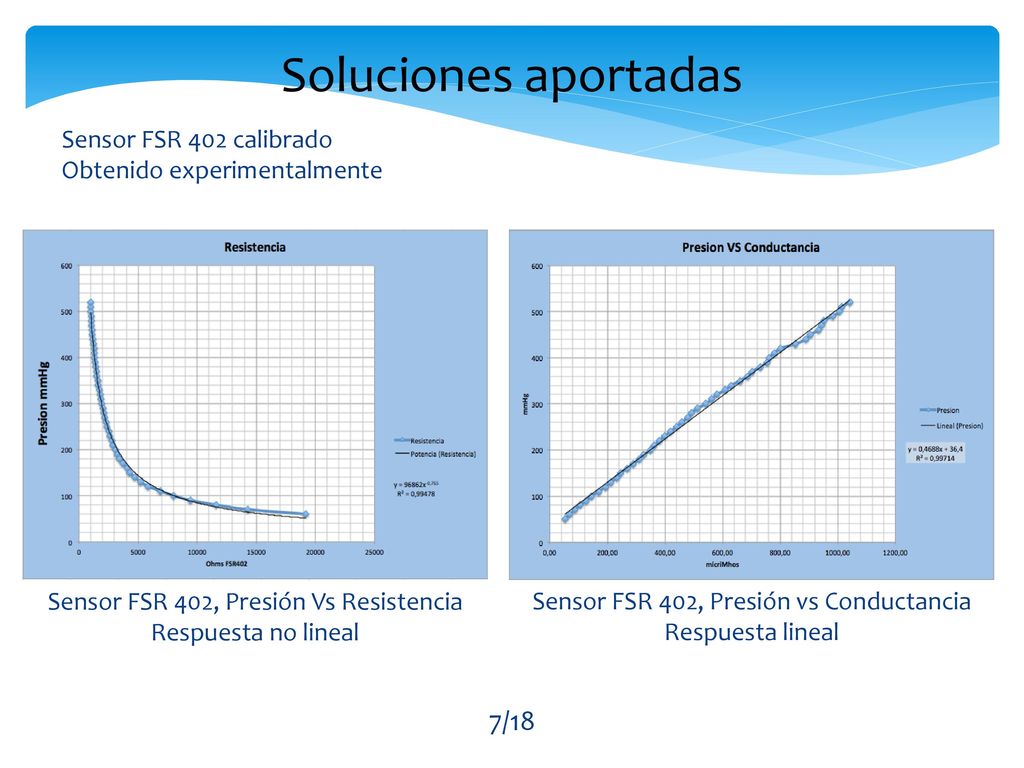

Obtenido experimentalmente Sensor FSR 402, Presión Vs Resistencia Respuesta no lineal Sensor FSR 402, Presión vs Conductancia Respuesta lineal

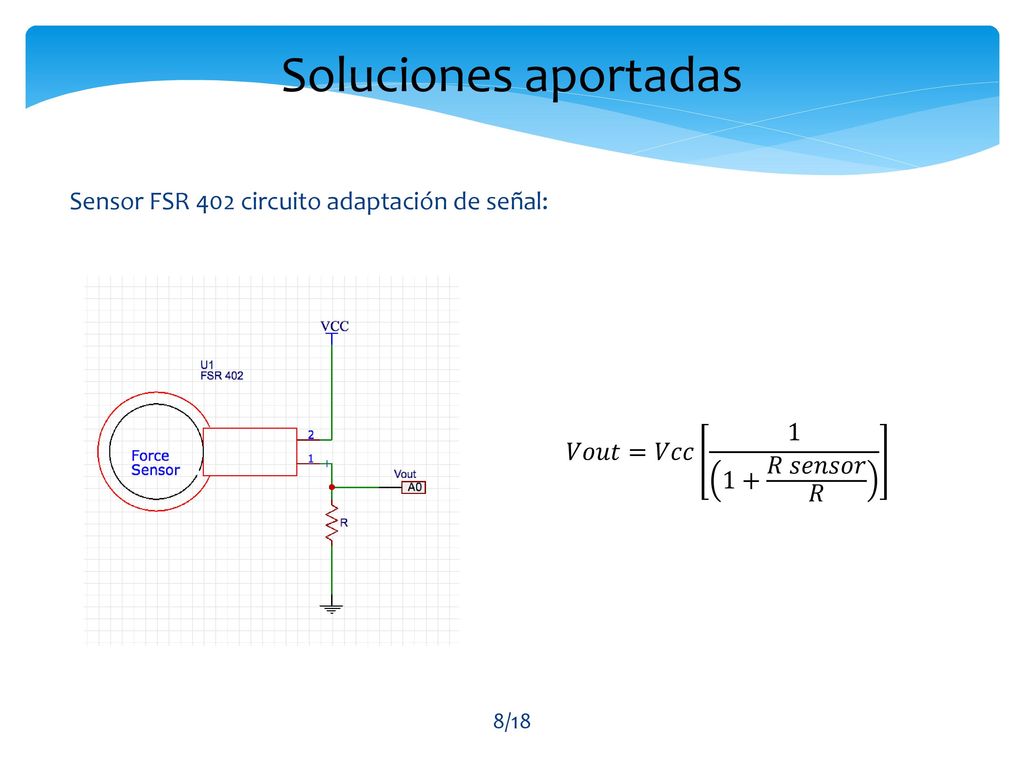

8 Soluciones aportadas Sensor FSR 402 circuito adaptación de señal:
𝑉𝑜𝑢𝑡=𝑉𝑐𝑐 𝑅 𝑠𝑒𝑛𝑠𝑜𝑟 𝑅

9 Soluciones aportadas Medida después de calibrado
Estudio previo con cadáveres

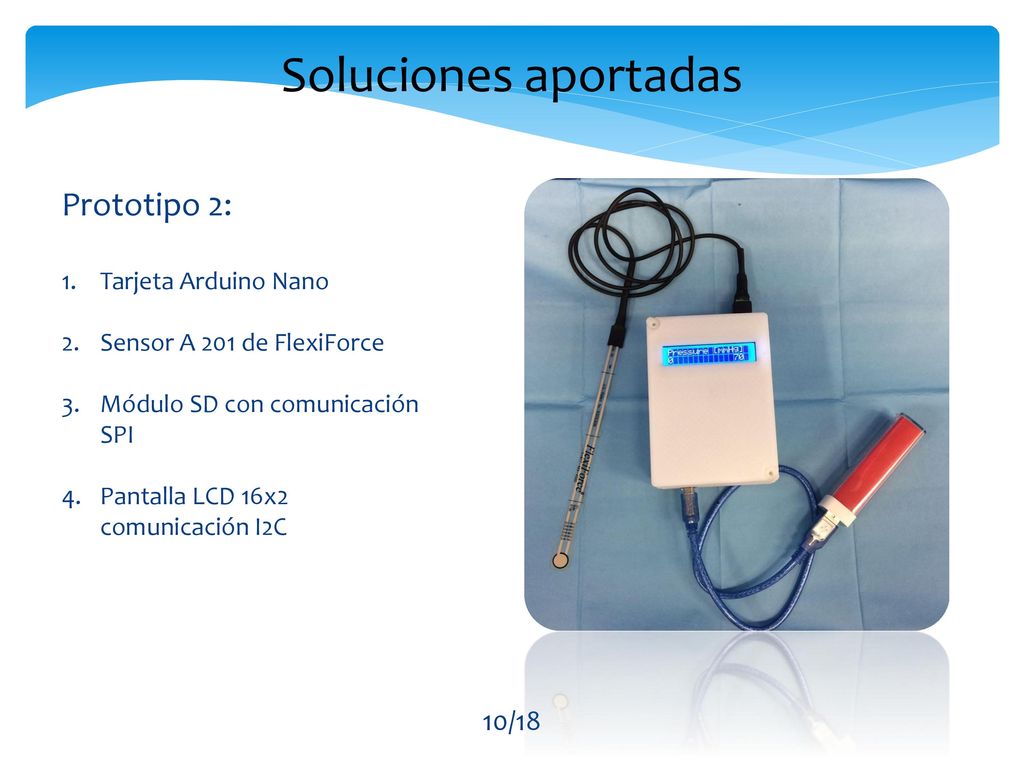

10 Soluciones aportadas Prototipo 2: Tarjeta Arduino Nano
Sensor A 201 de FlexiForce Módulo SD con comunicación SPI Pantalla LCD 16x2 comunicación I2C

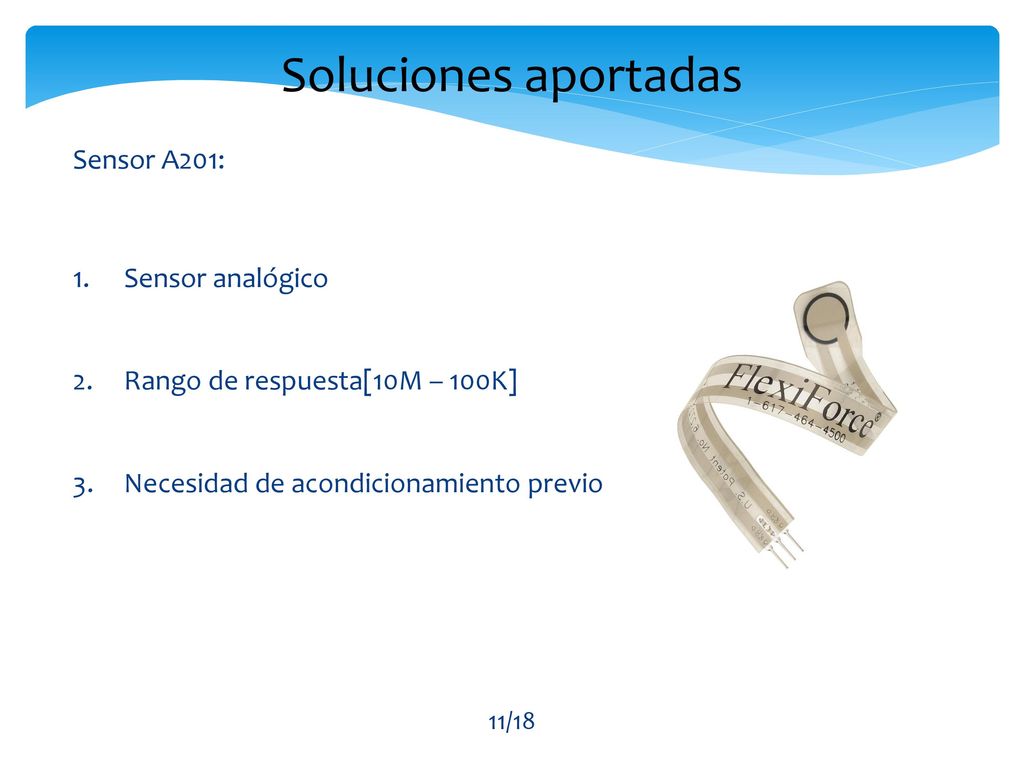

11 Soluciones aportadas Sensor A201: Sensor analógico
Rango de respuesta[10M – 100K] Necesidad de acondicionamiento previo

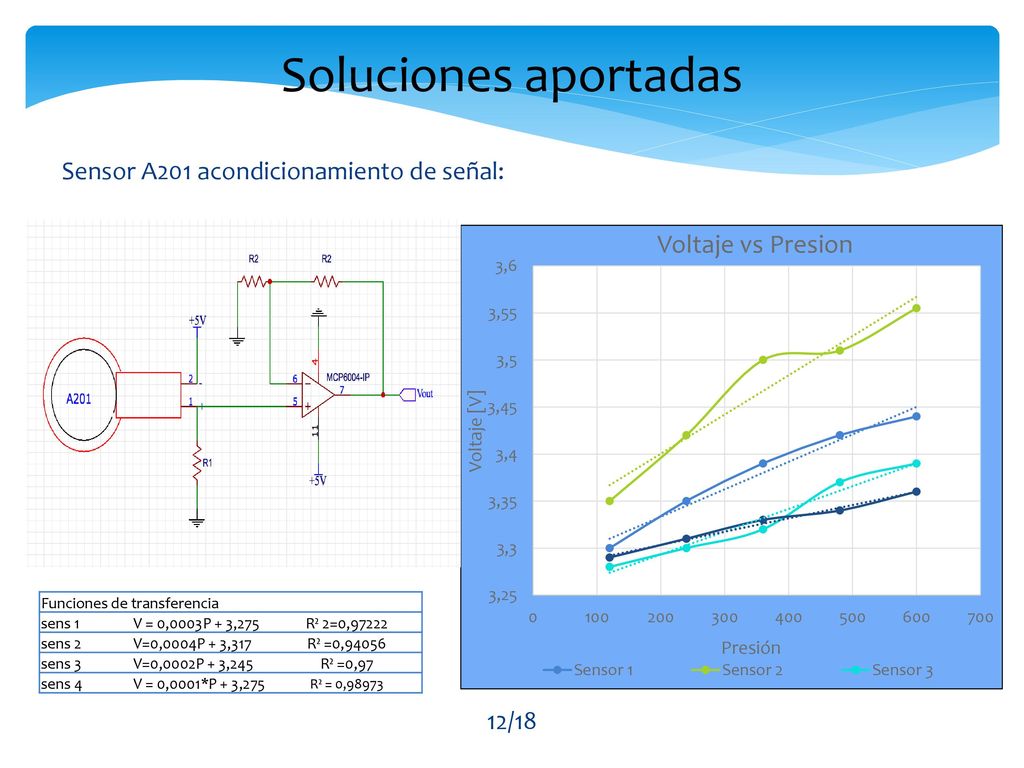

12 Soluciones aportadas Sensor A201 acondicionamiento de señal:
Funciones de transferencia sens 1 V = 0,0003P + 3,275 R² 2=0,97222 sens 2 V=0,0004P + 3,317 R² =0,94056 sens 3 V=0,0002P + 3,245 R² =0,97 sens 4 V = 0,0001*P + 3,275 R² = 0,98973

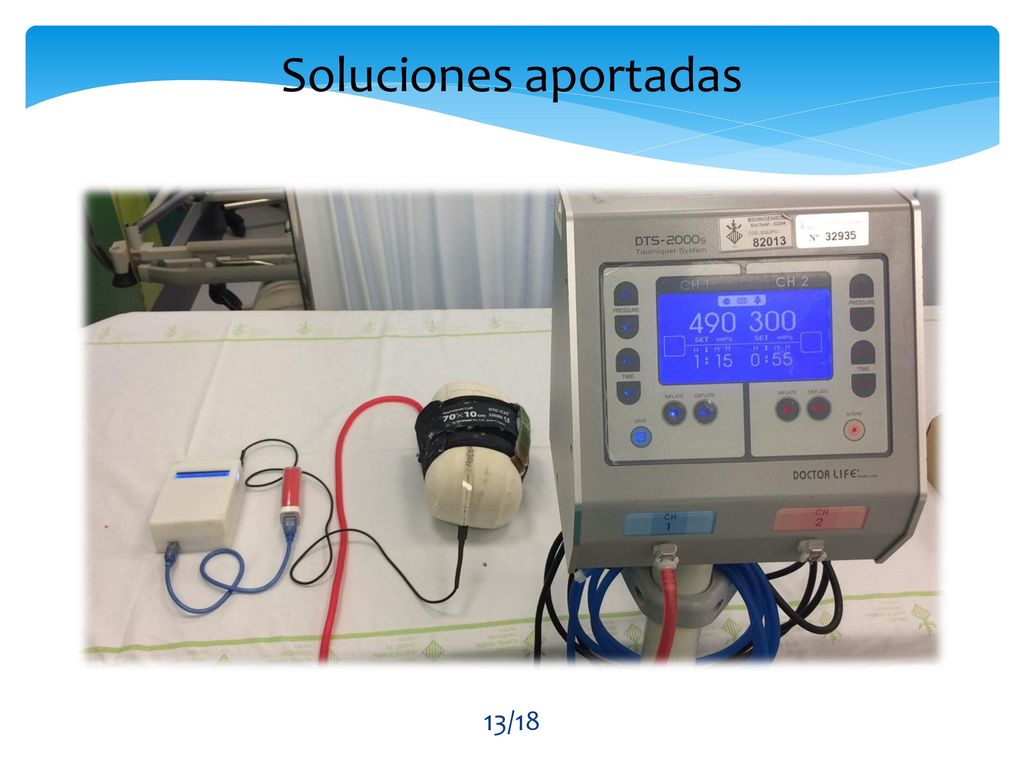

13 Soluciones aportadas

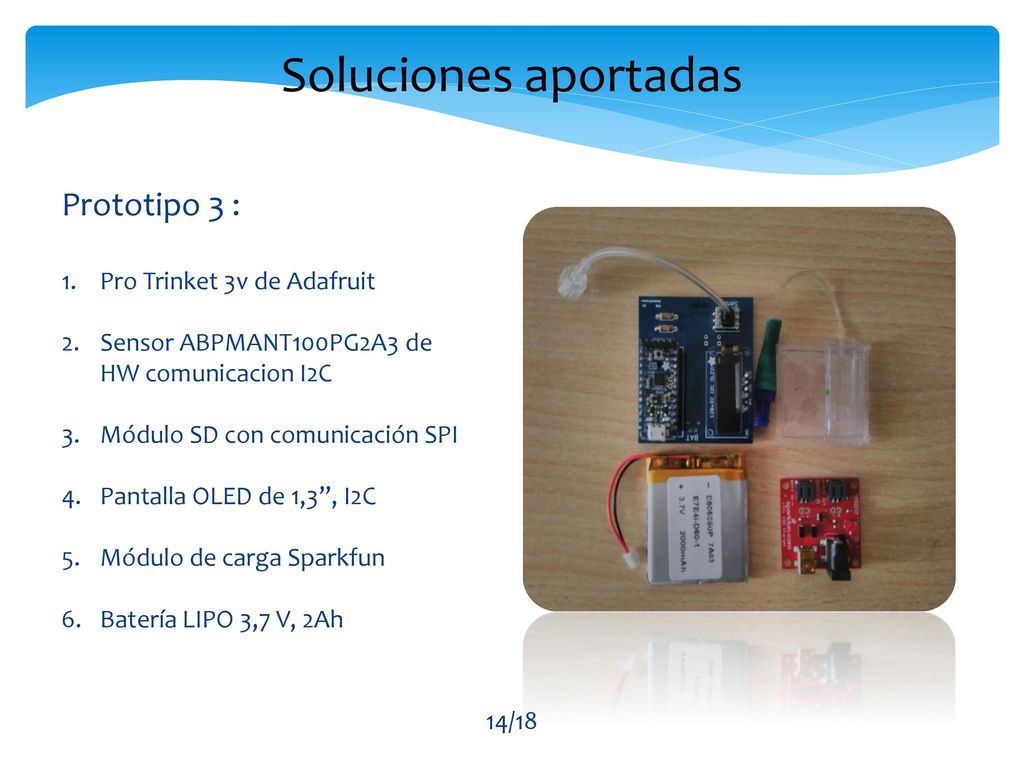

14 Soluciones aportadas Prototipo 3 : Pro Trinket 3v de Adafruit
Sensor ABPMANT100PG2A3 de HW comunicacion I2C Módulo SD con comunicación SPI Pantalla OLED de 1,3”, I2C Módulo de carga Sparkfun Batería LIPO 3,7 V, 2Ah

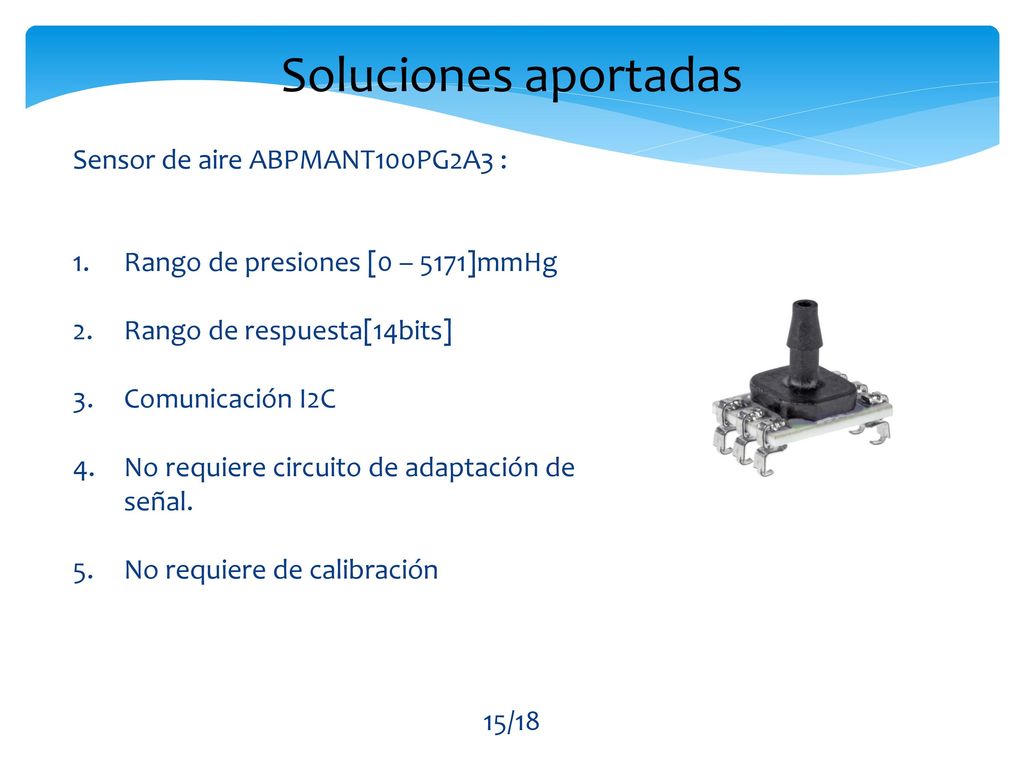

15 Soluciones aportadas Sensor de aire ABPMANT100PG2A3 :
Rango de presiones [0 – 5171]mmHg Rango de respuesta[14bits] Comunicación I2C No requiere circuito de adaptación de señal. No requiere de calibración

16 Soluciones aportadas

17 Presupuesto 2.467,65 € 2.449,44 € 2.499,28 € PVP PVP PVP

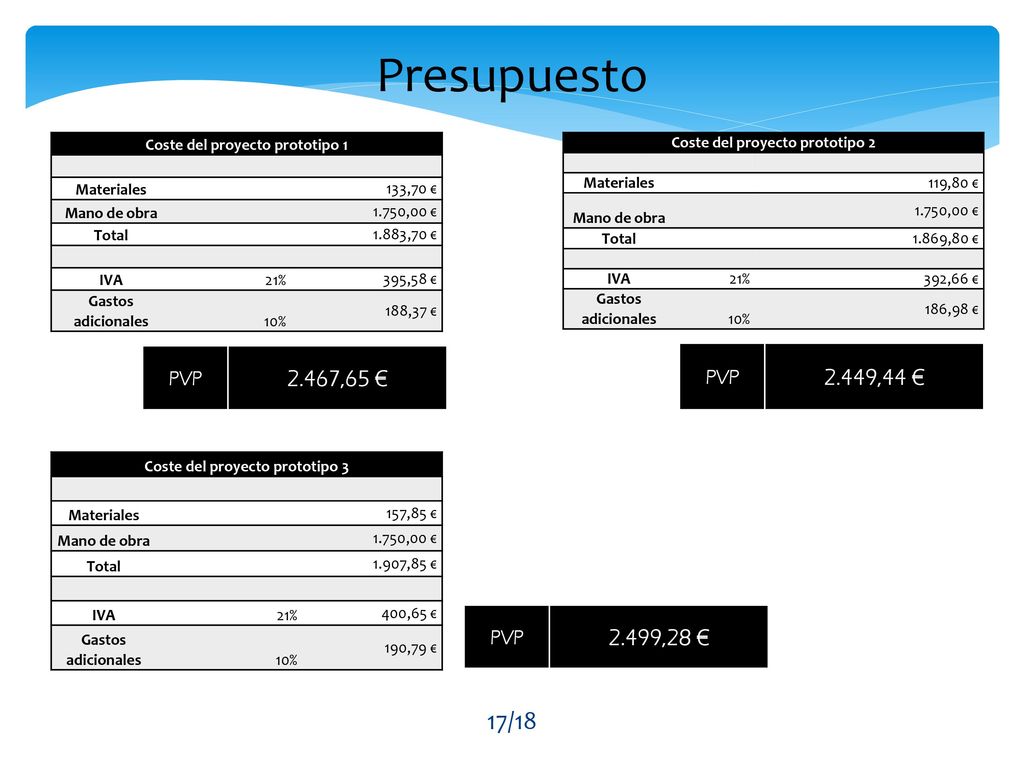

Coste del proyecto prototipo 1 Materiales 133,70 € Mano de obra 1.750,00 € Total 1.883,70 € IVA 21% 395,58 € Gastos adicionales 10% 188,37 € Coste del proyecto prototipo 2 Materiales 119,80 € Mano de obra 1.750,00 € Total 1.869,80 € IVA 21% 392,66 € Gastos adicionales 10% 186,98 € PVP 2.467,65 € PVP 2.449,44 € Coste del proyecto prototipo 3 Materiales 157,85 € Mano de obra 1.750,00 € Total 1.907,85 € IVA 21% 400,65 € Gastos adicionales 10% 190,79 € PVP 2.499,28 €

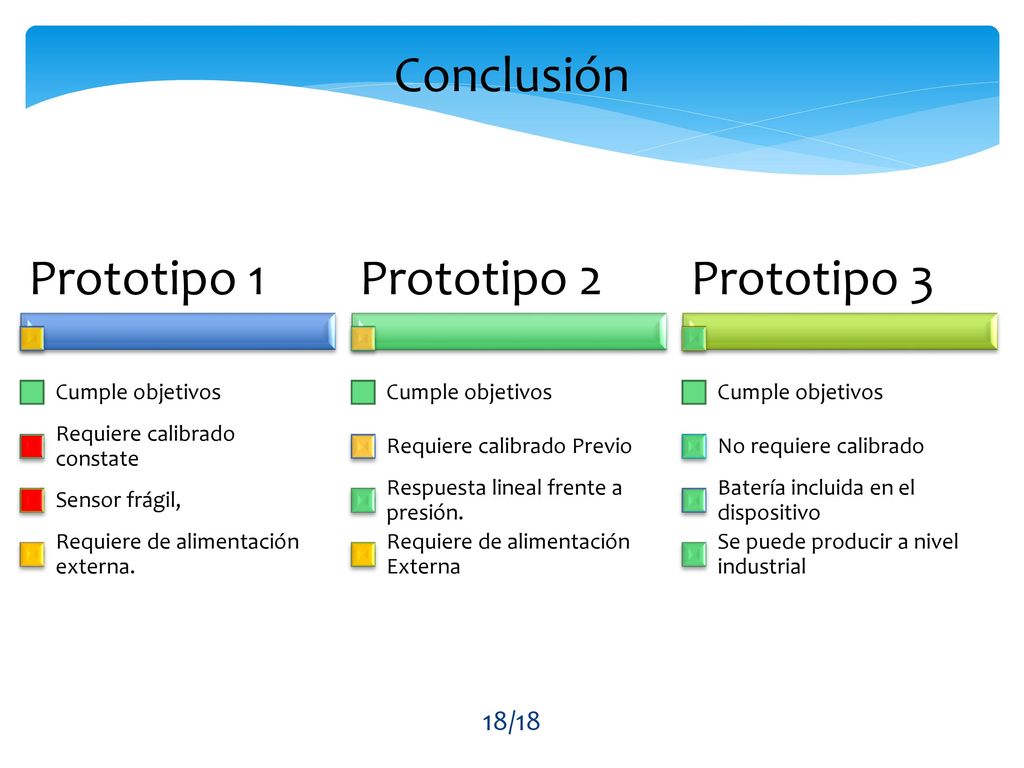

18 Conclusión Prototipo 1 Prototipo 2 Prototipo 3 Cumple objetivos
Requiere calibrado constate Sensor frágil, Requiere de alimentación externa. Prototipo 2 Requiere calibrado Previo Respuesta lineal frente a presión. Requiere de alimentación Externa Prototipo 3 No requiere calibrado Batería incluida en el dispositivo Se puede producir a nivel industrial

19 Prototipo instrumental de medición de presión en torniquetes
Autor: D. José Ignacio Marqués Ortega Tutor: D. Ángel Perles Ivars /18
