diseño y desarrollo de un goniómetro para la realización de medidas de caracterización de estructuras fotónicas de sensado Autor: Daniel Collado Bertomeu Tutor: Salvador ponce alcántara 1
2
Índice Introducción Objetivos Diseño y desarrollo del goniómetro
Manual de usuario Resultados experimentales Conclusiones Posibles mejoras
3

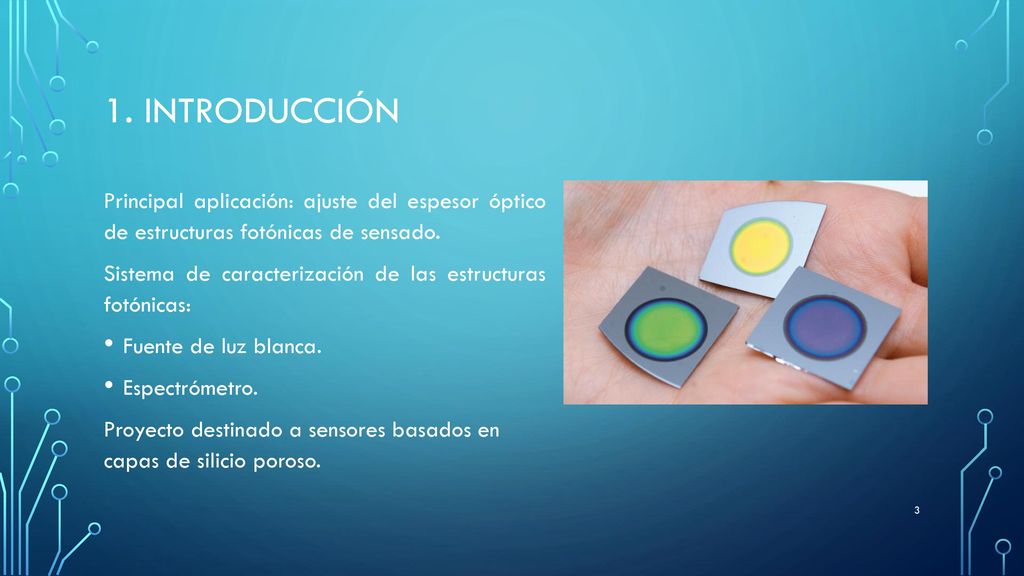

1. introducción Principal aplicación: ajuste del espesor óptico de estructuras fotónicas de sensado. Sistema de caracterización de las estructuras fotónicas: Fuente de luz blanca. Espectrómetro. Proyecto destinado a sensores basados en capas de silicio poroso. La fuente de luz y el espectrómetro constituyen el sistema de caracterización de las estructuras fotónicas. Y no son estructuras fotónicas 3
4
2. Objetivos Diseño de un programa sencillo.
Selección de la electrónica idónea. Precisión angular. Precisión y repetitividad Comprobación y seguridad.
5
3. Diseño y desarrollo del goniómetro
Labview Programación gráfica Lenguaje G Programas Instrumentos virtuales Dos ventanas: Panel Frontal y Diagrama de bloques.
6
Microcontrolador: Arduino UNO

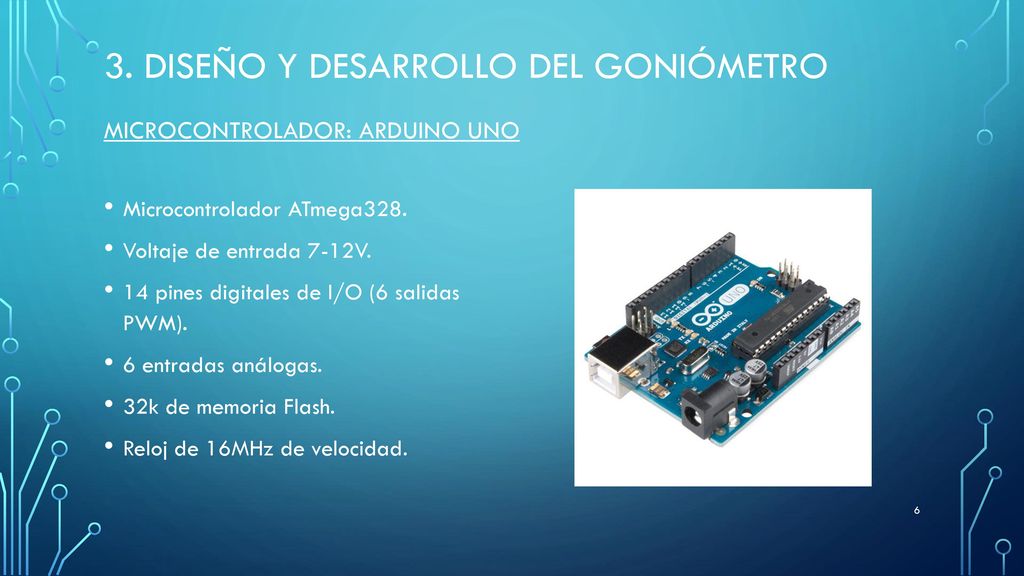

3. Diseño y desarrollo del goniómetro Microcontrolador: Arduino UNO Microcontrolador ATmega328. Voltaje de entrada 7-12V. 14 pines digitales de I/O (6 salidas PWM). 6 entradas análogas. 32k de memoria Flash. Reloj de 16MHz de velocidad.
7
3. Diseño y desarrollo del goniómetro

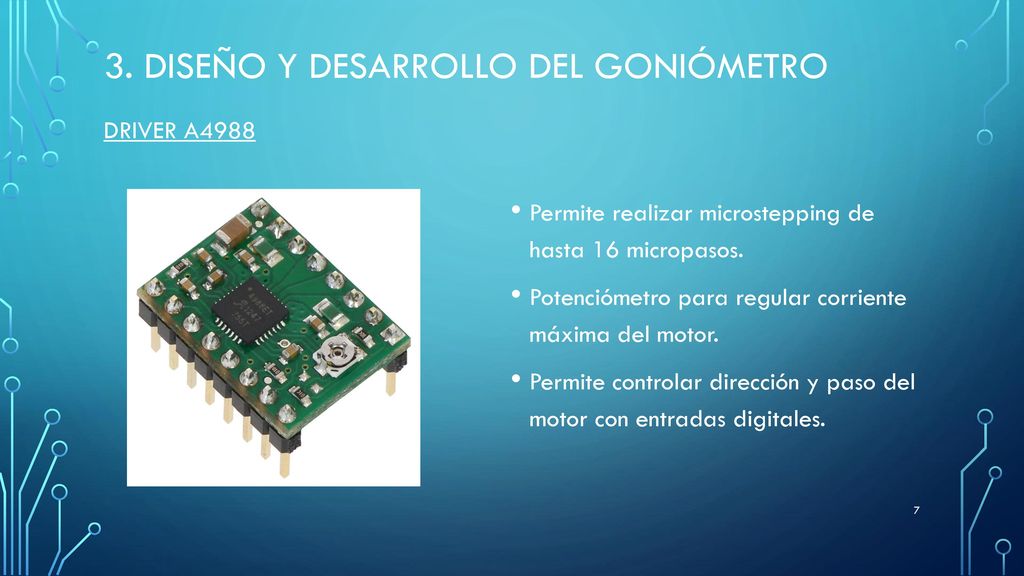

Driver A4988 Permite realizar microstepping de hasta 16 micropasos. Potenciómetro para regular corriente máxima del motor. Permite controlar dirección y paso del motor con entradas digitales.
8
Motor paso a paso modelo SM-42BYG011-25

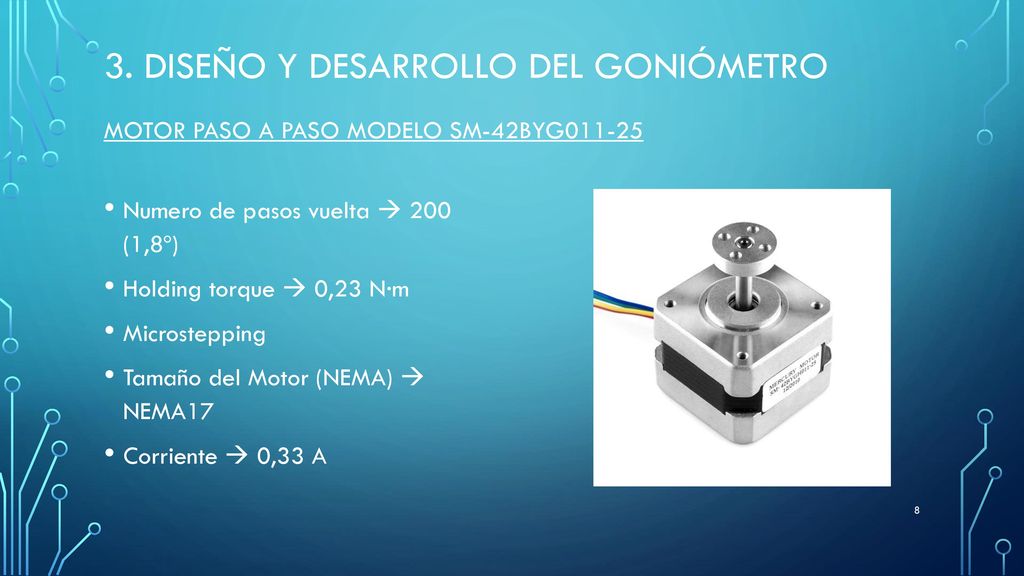

3. Diseño y desarrollo del goniómetro Motor paso a paso modelo SM-42BYG011-25 Numero de pasos vuelta 200 (1,8º) Holding torque 0,23 N·m Microstepping Tamaño del Motor (NEMA) NEMA17 Corriente 0,33 A
9
3. Diseño y desarrollo del goniómetro

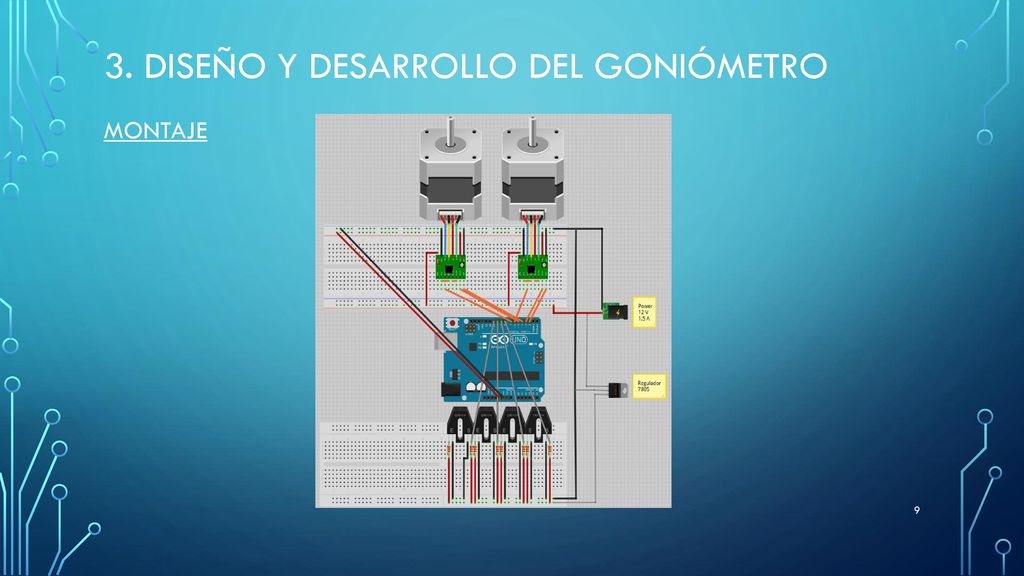

Montaje
10
3. Diseño y desarrollo del goniómetro

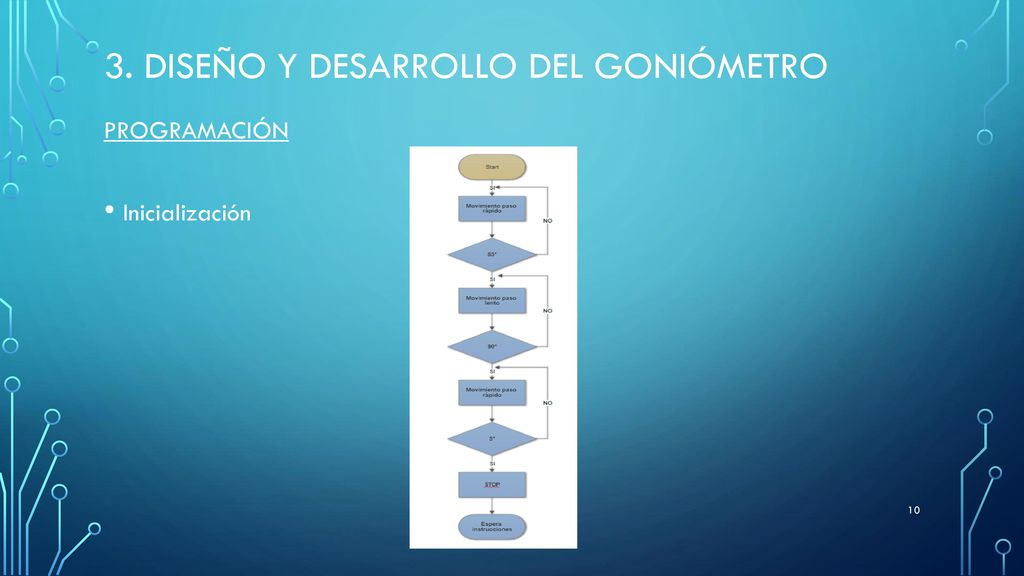

Programación Inicialización
11
3. Diseño y desarrollo del goniómetro

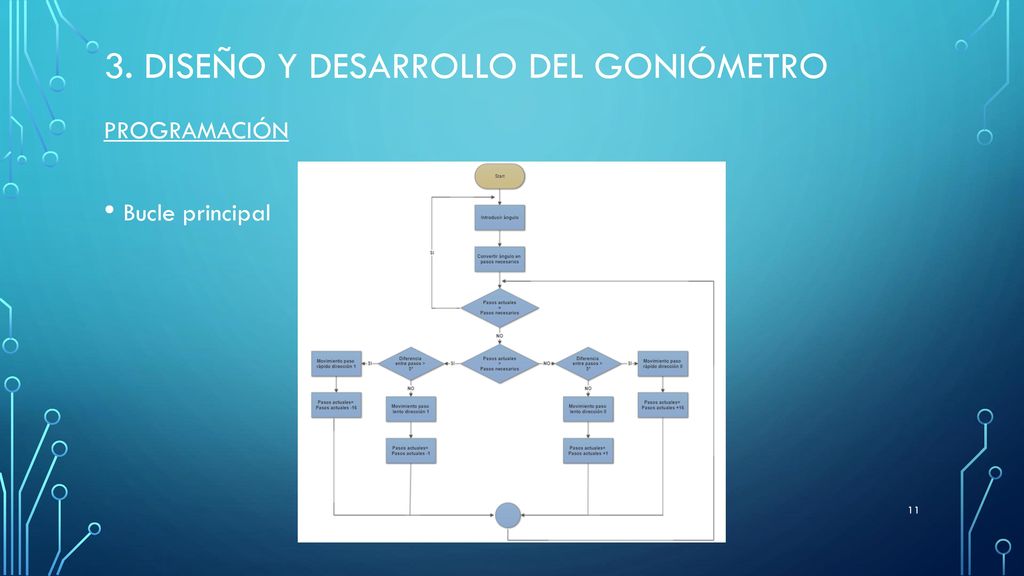

PRogramación Bucle principal
12

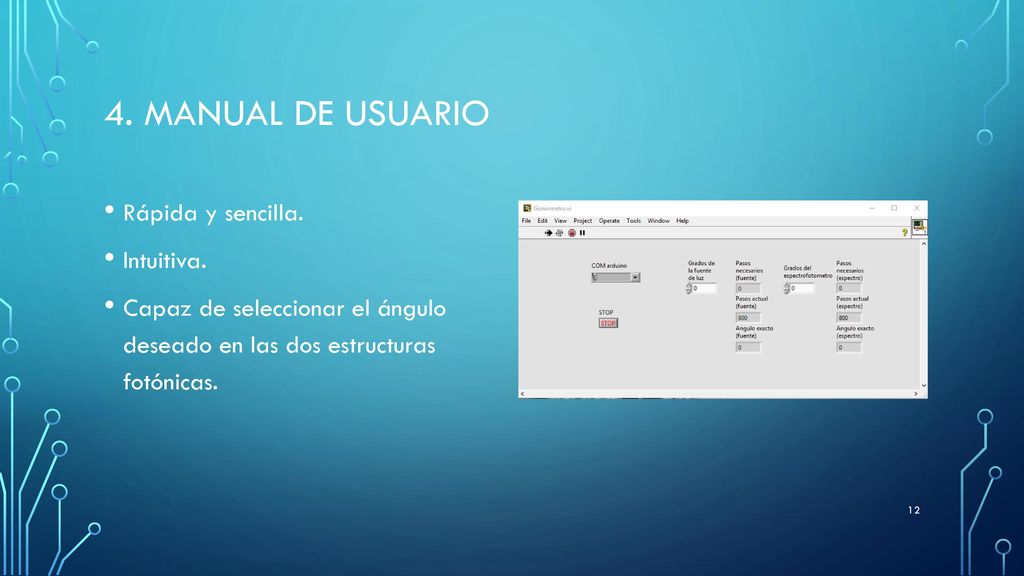

4. Manual de usuario Rápida y sencilla. Intuitiva.
Capaz de seleccionar el ángulo deseado en las dos estructuras fotónicas.
13

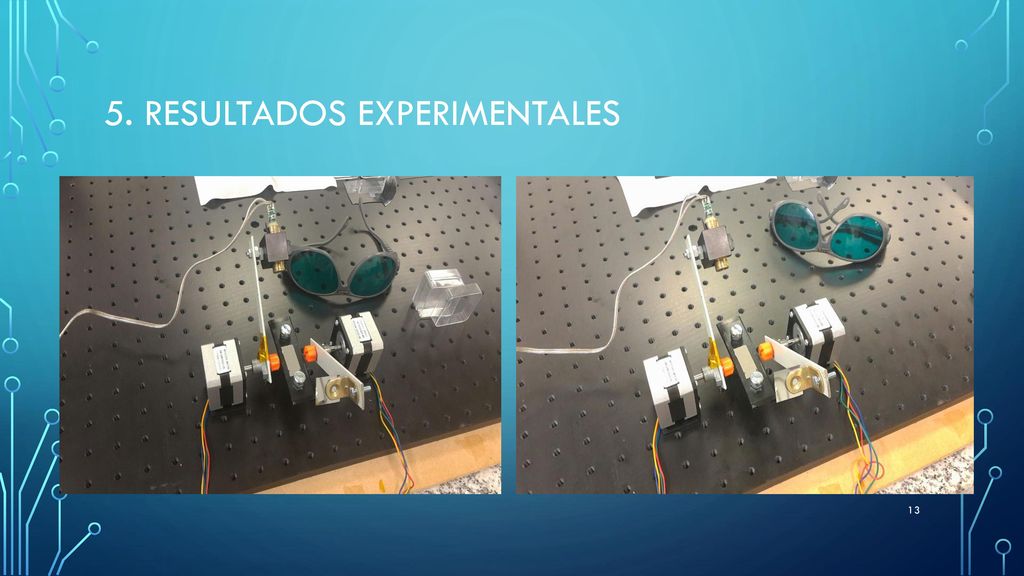

5. Resultados experimentales
14
6. Conclusiones El silicio poroso es un substrato empleado a modo de sensor óptico. Silicio poroso Alta reactividad química Substrato óptimo para realizar sensores. El goniómetro facilitara las medidas de sensado. Creación de una interfaz de fácil uso y intuitiva. Intercambio pasos completos y micropasos Error de precisión y repetitividad. Cumplimiento de todos los objetivos: tamaño de paso y repetitividad. Comenta que el silicio poroso posee una gran relación superficie-volumen. Lo que repercute que posea áreas superficiales del orden de los 500m2/cm3. Además posee una alta reactividad química. Lo que hacen que sea un substrato óptimo para ser empleado a modo de sensor.
15
7. Posibles Mejoras Reductora en el motor. Driver DRV8825.
Seguridad antichoque. Corriente excesiva. 15
16
Gracias por su atención Preguntas
