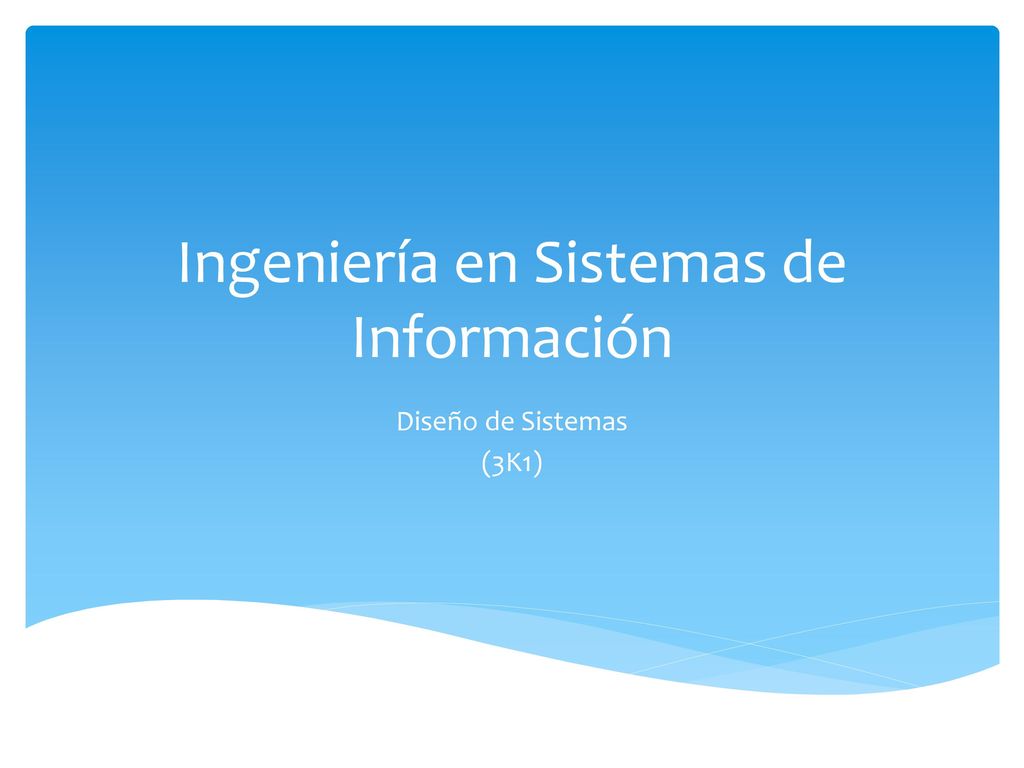

1 Ingeniería en Sistemas de Información
Diseño de Sistemas (3K1)

2 Diseño a Nivel Componentes

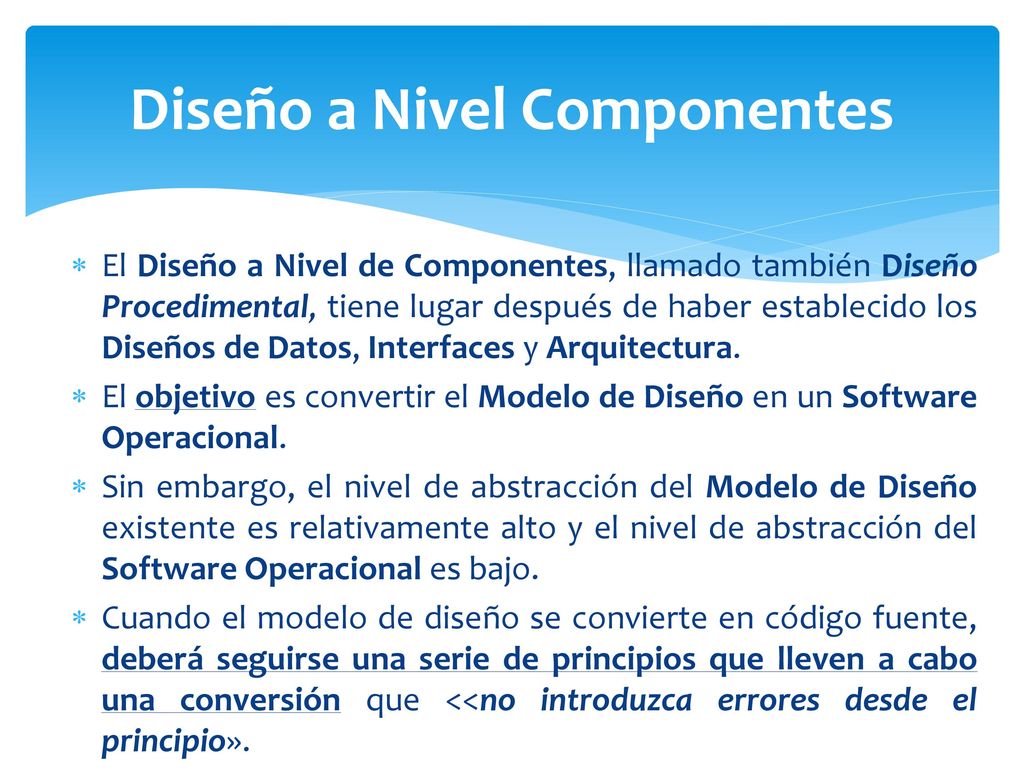

El Diseño a Nivel de Componentes, llamado también Diseño Procedimental, tiene lugar después de haber establecido los Diseños de Datos, Interfaces y Arquitectura. El objetivo es convertir el Modelo de Diseño en un Software Operacional. Sin embargo, el nivel de abstracción del Modelo de Diseño existente es relativamente alto y el nivel de abstracción del Software Operacional es bajo. Cuando el modelo de diseño se convierte en código fuente, deberá seguirse una serie de principios que lleven a cabo una conversión que <<no introduzca errores desde el principio».

3 Diseño a Nivel Componentes

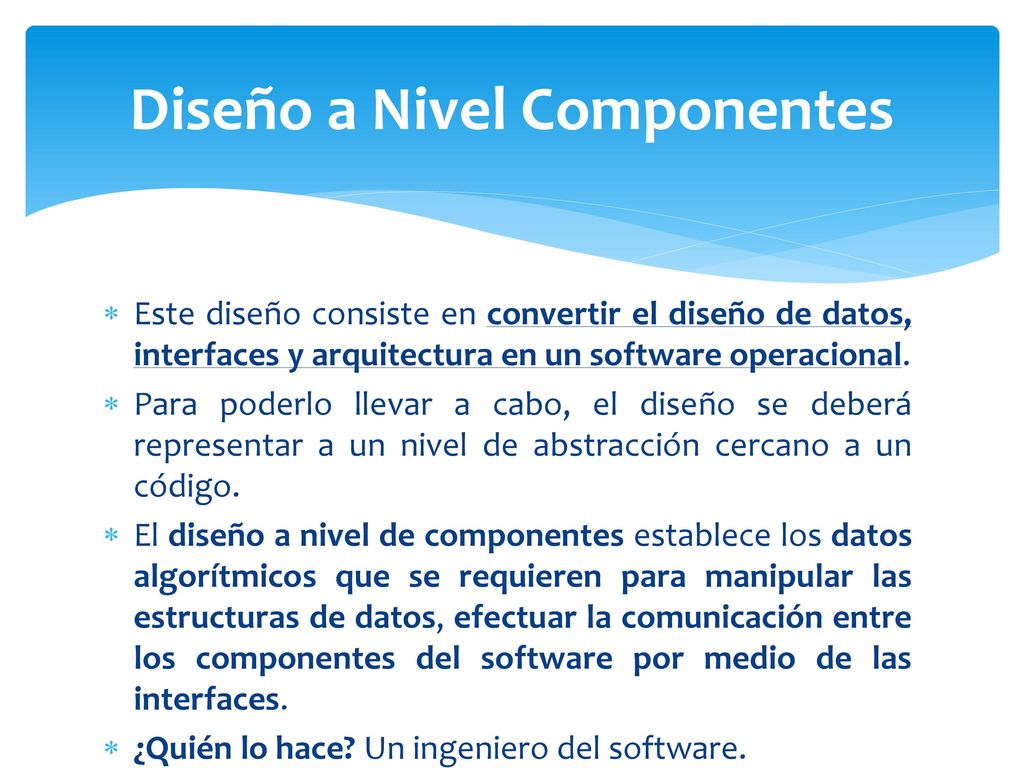

Este diseño consiste en convertir el diseño de datos, interfaces y arquitectura en un software operacional. Para poderlo llevar a cabo, el diseño se deberá representar a un nivel de abstracción cercano a un código. El diseño a nivel de componentes establece los datos algorítmicos que se requieren para manipular las estructuras de datos, efectuar la comunicación entre los componentes del software por medio de las interfaces. ¿Quién lo hace? Un ingeniero del software.

4 Diseño a Nivel Componentes

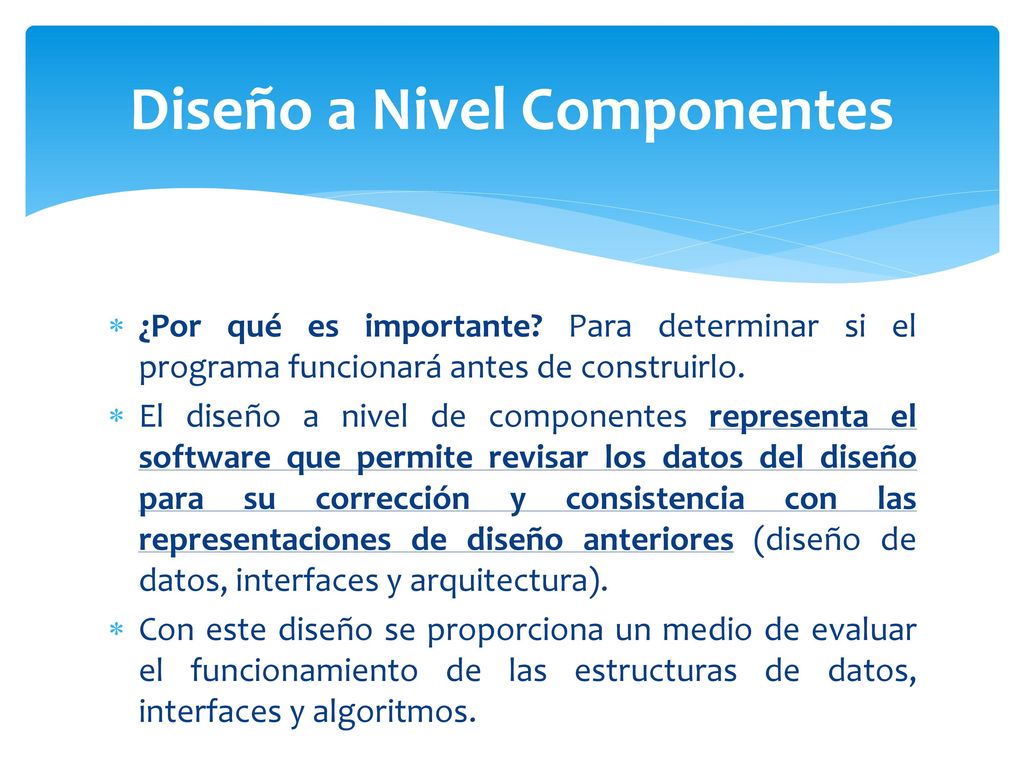

¿Por qué es importante? Para determinar si el programa funcionará antes de construirlo. El diseño a nivel de componentes representa el software que permite revisar los datos del diseño para su corrección y consistencia con las representaciones de diseño anteriores (diseño de datos, interfaces y arquitectura). Con este diseño se proporciona un medio de evaluar el funcionamiento de las estructuras de datos, interfaces y algoritmos.

5 Diseño a Nivel Componentes

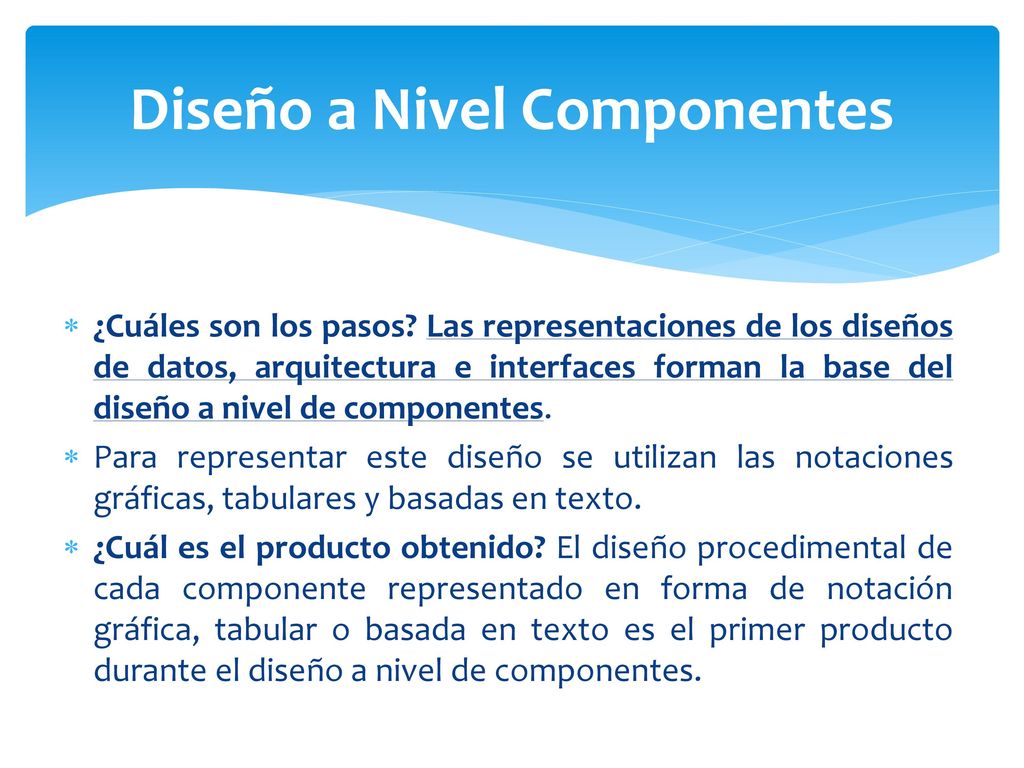

¿Cuáles son los pasos? Las representaciones de los diseños de datos, arquitectura e interfaces forman la base del diseño a nivel de componentes. Para representar este diseño se utilizan las notaciones gráficas, tabulares y basadas en texto. ¿Cuál es el producto obtenido? El diseño procedimental de cada componente representado en forma de notación gráfica, tabular o basada en texto es el primer producto durante el diseño a nivel de componentes.

6 Diseño a Nivel Componentes

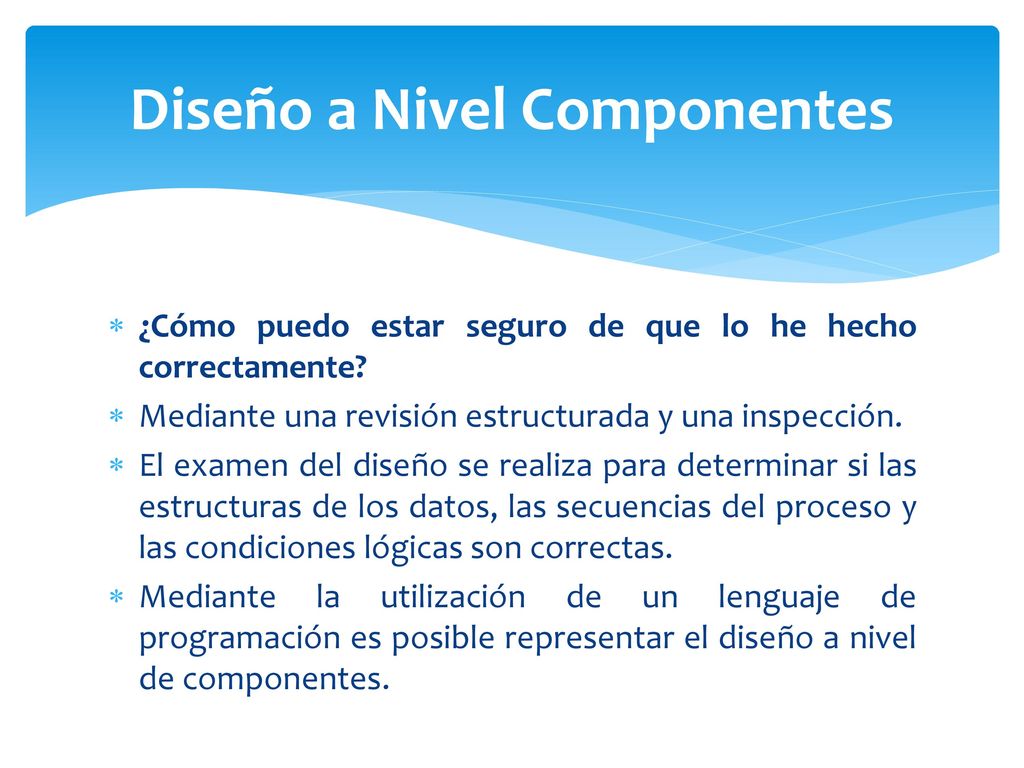

¿Cómo puedo estar seguro de que lo he hecho correctamente? Mediante una revisión estructurada y una inspección. El examen del diseño se realiza para determinar si las estructuras de los datos, las secuencias del proceso y las condiciones lógicas son correctas. Mediante la utilización de un lenguaje de programación es posible representar el diseño a nivel de componentes.

7 Diseño a Nivel Componentes
En esencia, el programa se crea empleando como guía el modelo de diseño. También se puede representar utilizando algo que se pueda transformar fácilmente en código fuente. Independientemente del mecanismo que se utilice para representar el diseño a nivel de componentes, la definición de las estructuras de datos, interfaces y algoritmos deberán ajustarse a las líneas generales del diseño procedimental establecidas.
