Grúa grupo 3 Axel K. Uriel Sz. Tomas M. Daniel E.
2
Materiales Mecanismo: Estructura: Diseño: Motor eléctrico
Sistema de poleas Rodillo Estructura: Plástico de alto impacto Hilo Gancho Base Diseño: Goma Eva Cartón corrugado
3

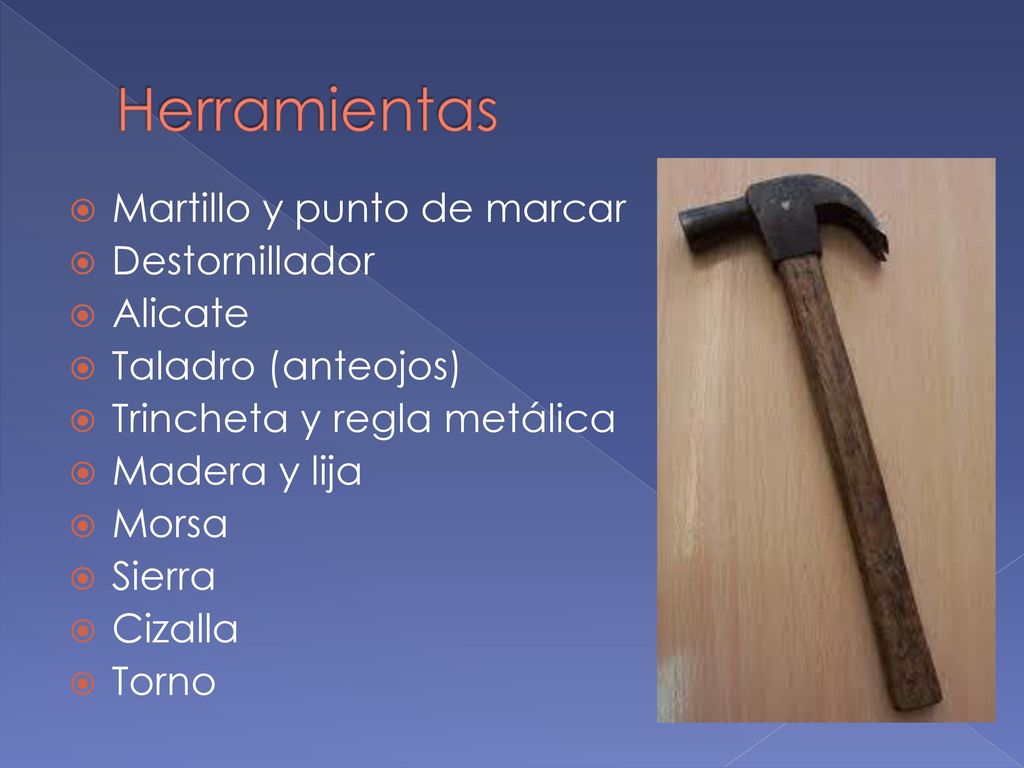

Herramientas Martillo y punto de marcar Destornillador Alicate
Taladro (anteojos) Trincheta y regla metálica Madera y lija Morsa Sierra Cizalla Torno
4
Construcción: 1° Paso: Comenzamos dibujando un boceto de cómo pensábamos que iba a ser la máquina. 2° Paso: Dibujamos, detalladamente, la vista lateral y superior de la máquina.
5

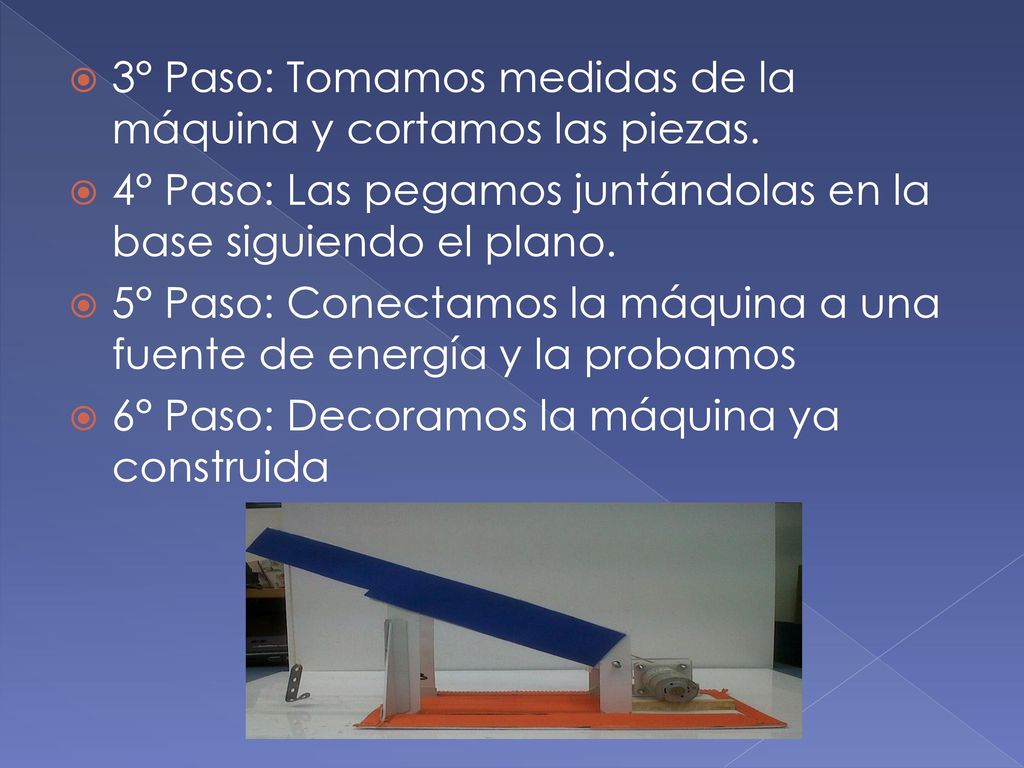

3° Paso: Tomamos medidas de la máquina y cortamos las piezas.
4° Paso: Las pegamos juntándolas en la base siguiendo el plano. 5° Paso: Conectamos la máquina a una fuente de energía y la probamos 6° Paso: Decoramos la máquina ya construida
6

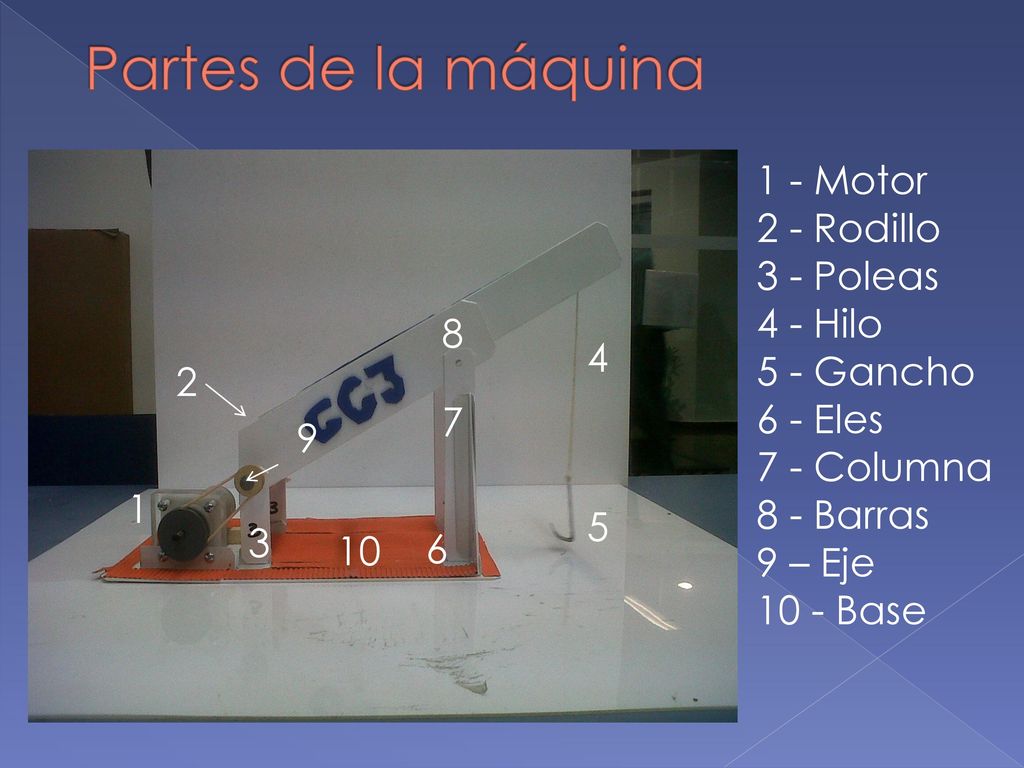

Partes de la máquina 1 - Motor 2 - Rodillo 3 - Poleas 4 - Hilo
5 - Gancho 6 - Eles 7 - Columna 8 - Barras 9 – Eje 10 - Base 8 4 2 7 9 1 5 3 10 6
7

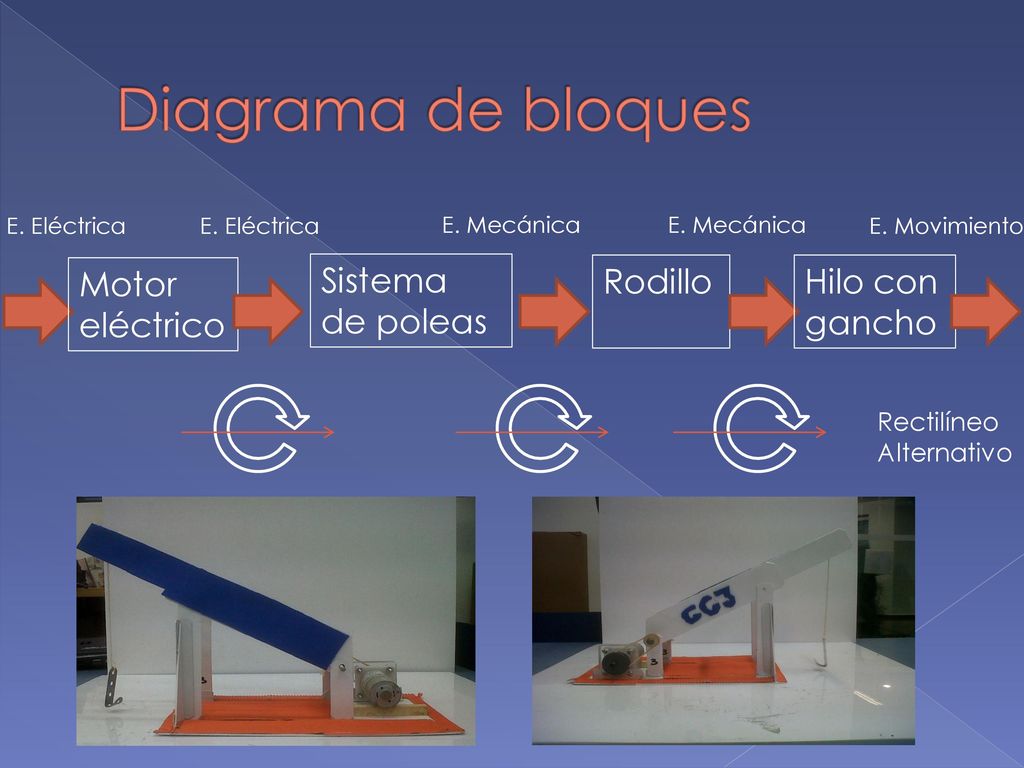

Diagrama de bloques Motor eléctrico Sistema de poleas Rodillo
Hilo con gancho E. Eléctrica E. Mecánica E. Movimiento Rectilíneo Alternativo
8
¿Qué aprendimos gracias a este proyecto?
Con este proyecto aprendimos que con simples materiales, un equipo y un poco de paciencia, podemos crear una gran máquina. En este caso, una grúa.
