1 Instrumentos de medición

2 INSTRUMENTO DE MEDICIÓN
Un instrumento de medición es un aparato que se usa para comparar magnitudes físicas mediante un proceso de medición. Como unidades de medida se utilizan objetos y sucesos previamente establecidos como estándares o patrones y de la medición resulta un número que es la relación entre el objeto de estudio y la unidad de referencia.

3 Mediciones directas e indirectas
A las cantidades que se obtienen utilizando un instrumento de medida se les denomina mediciones directas, y a las mediciones que se calculan a partir de mediciones directas se les denomina mediciones indirectas. En las mediciones indirectas, la incertidumbre se propaga.

4 Características de los instrumentos de medición
Precisión: es la capacidad de un instrumento de dar el mismo resultado en mediciones diferentes realizadas en las mismas condiciones. Exactitud: es la capacidad de un instrumento de medir un valor cercano al valor de la magnitud real.

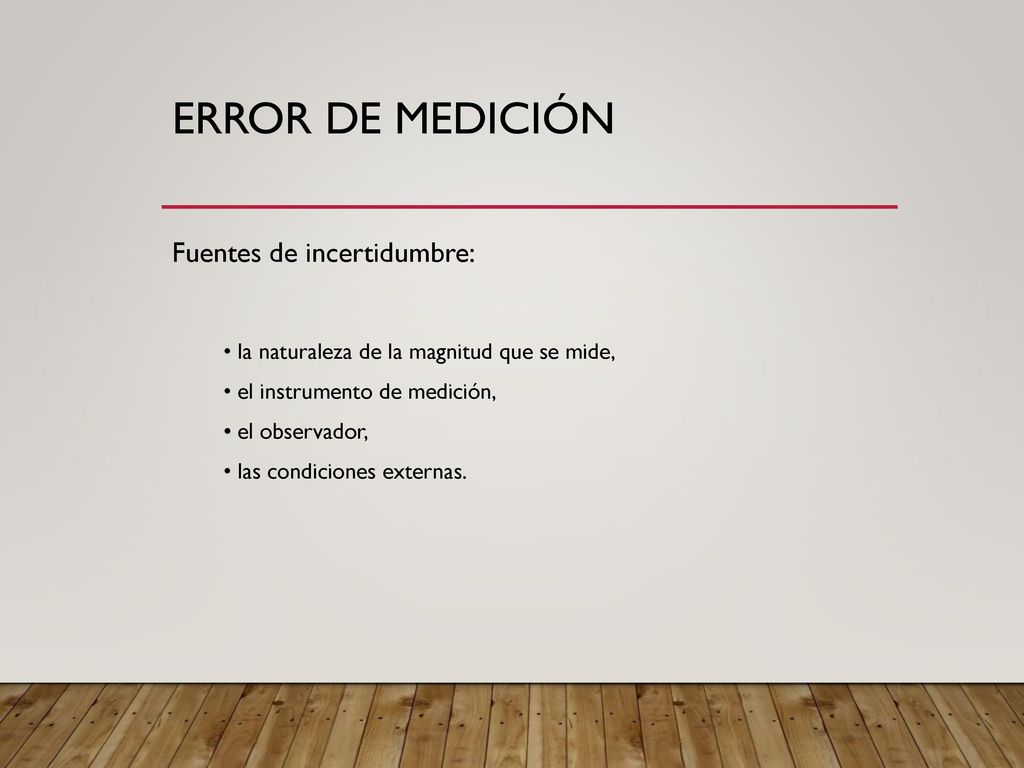

5 Error de medición Fuentes de incertidumbre:
• la naturaleza de la magnitud que se mide, • el instrumento de medición, • el observador, • las condiciones externas.

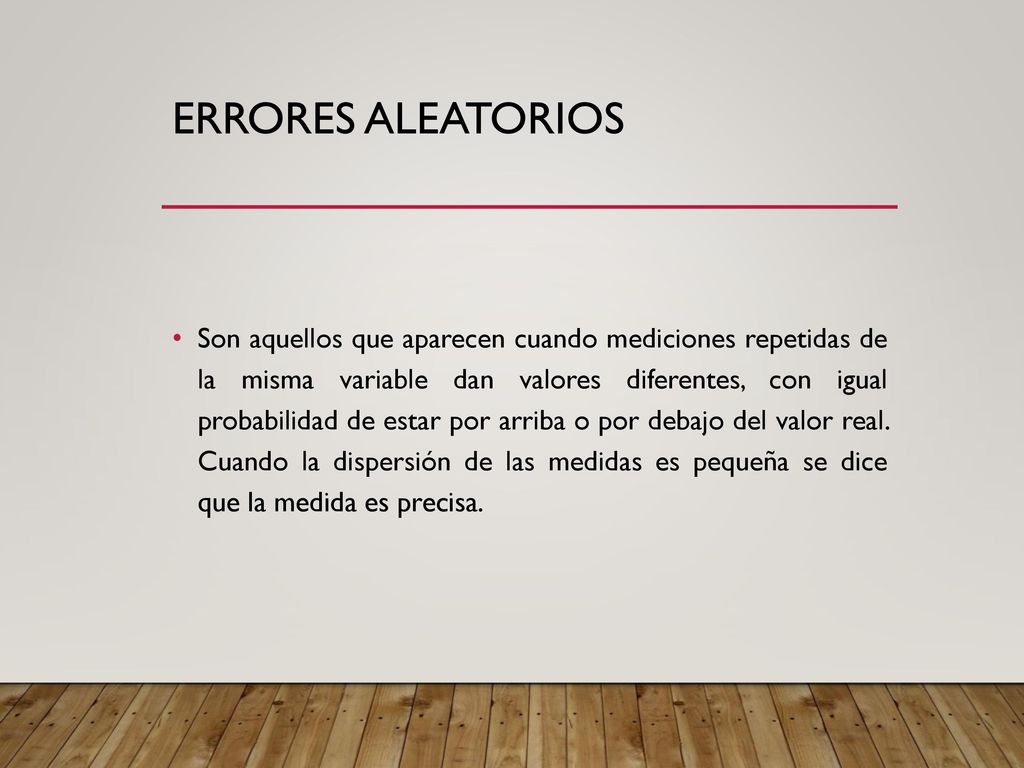

6 Errores aleatorios Son aquellos que aparecen cuando mediciones repetidas de la misma variable dan valores diferentes, con igual probabilidad de estar por arriba o por debajo del valor real. Cuando la dispersión de las medidas es pequeña se dice que la medida es precisa.

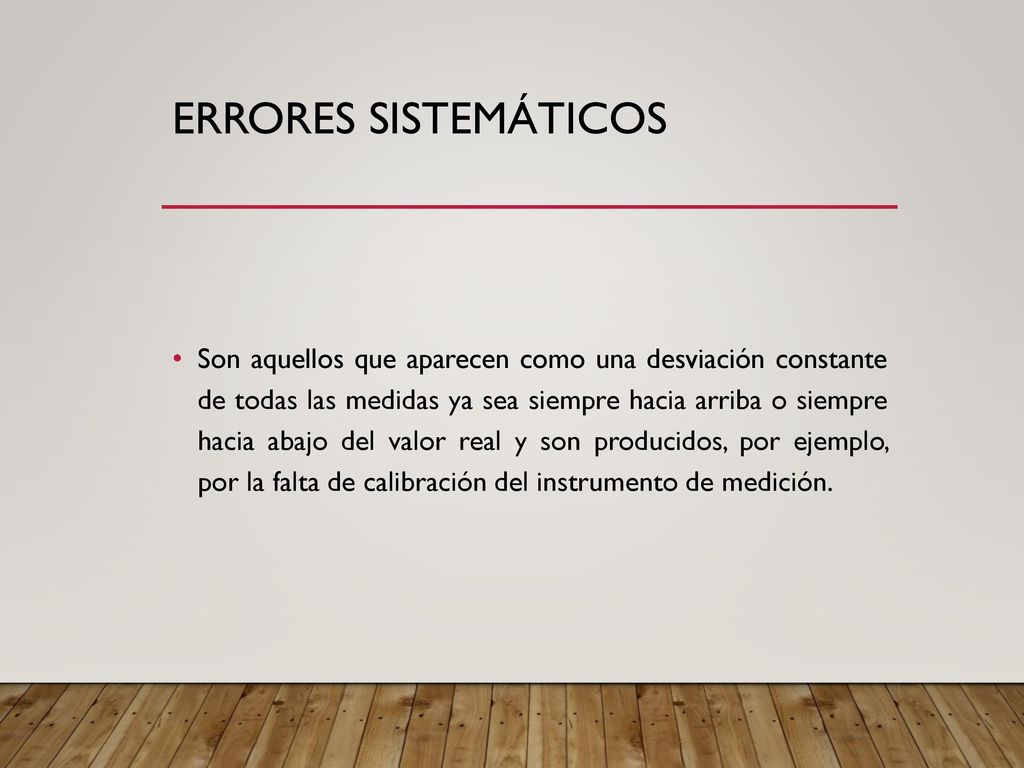

7 Errores sistemáticos Son aquellos que aparecen como una desviación constante de todas las medidas ya sea siempre hacia arriba o siempre hacia abajo del valor real y son producidos, por ejemplo, por la falta de calibración del instrumento de medición.

8 INSTRUMENTOS DE MEDICIÓN

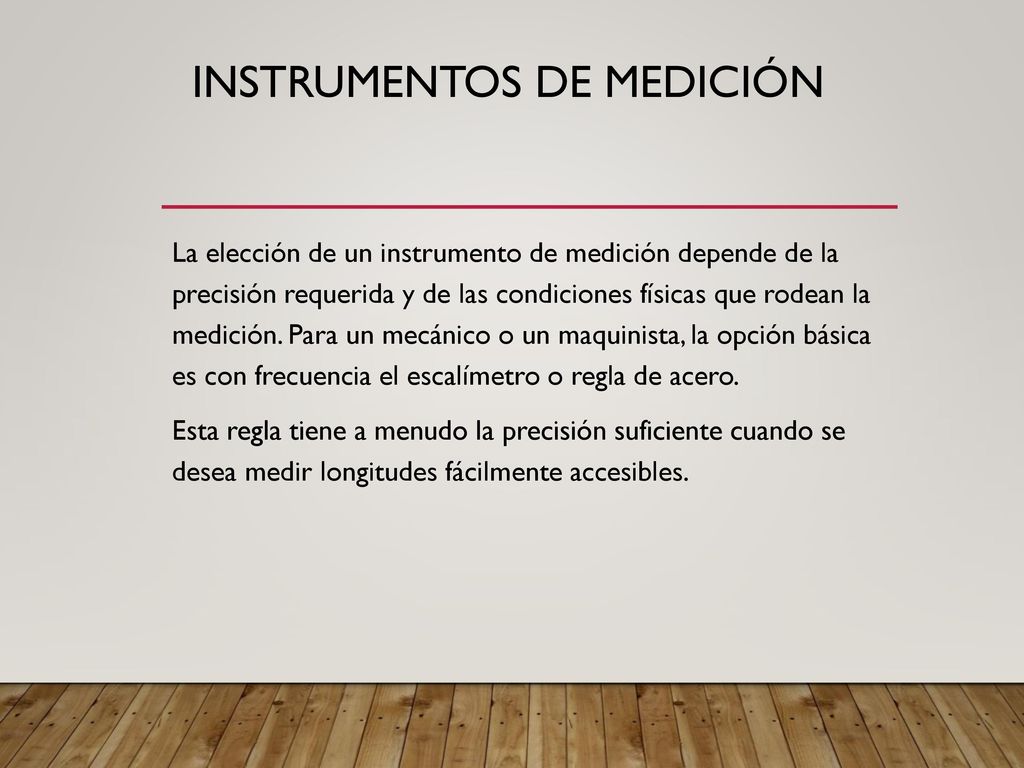

La elección de un instrumento de medición depende de la precisión requerida y de las condiciones físicas que rodean la medición. Para un mecánico o un maquinista, la opción básica es con frecuencia el escalímetro o regla de acero. Esta regla tiene a menudo la precisión suficiente cuando se desea medir longitudes fácilmente accesibles.

9 INSTRUMENTOS DE MEDICIÓN

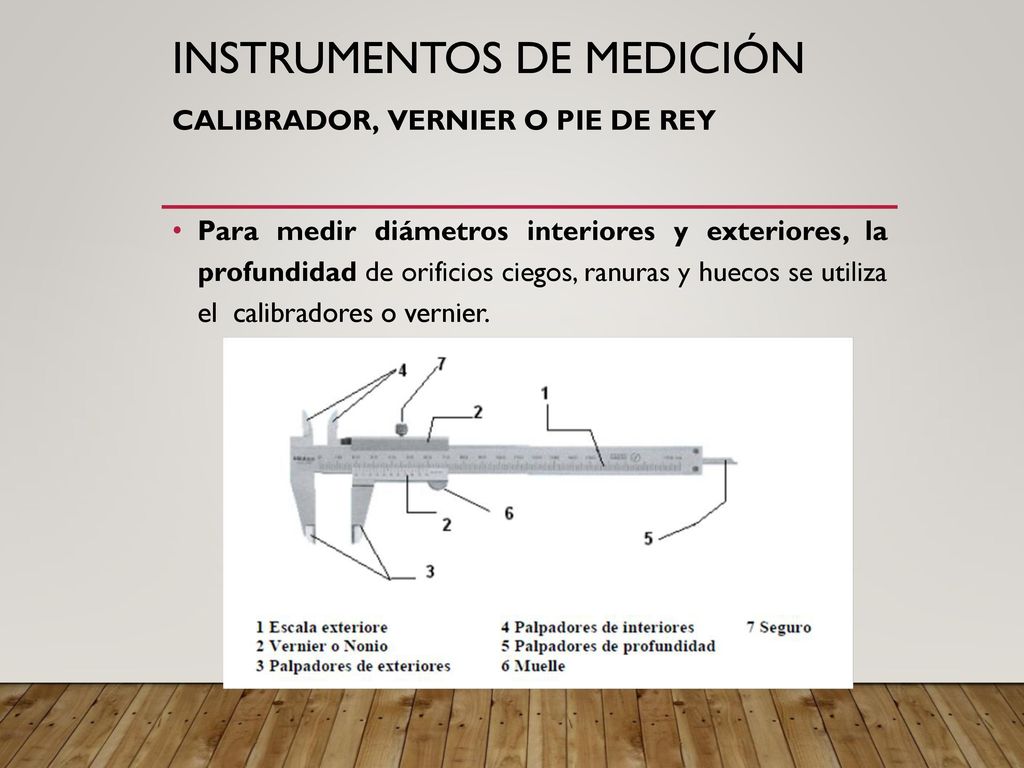

CALIBRADOR, VERNIER O PIE DE REY Para medir diámetros interiores y exteriores, la profundidad de orificios ciegos, ranuras y huecos se utiliza el calibradores o vernier.

10 INSTRUMENTOS DE MEDICIÓN

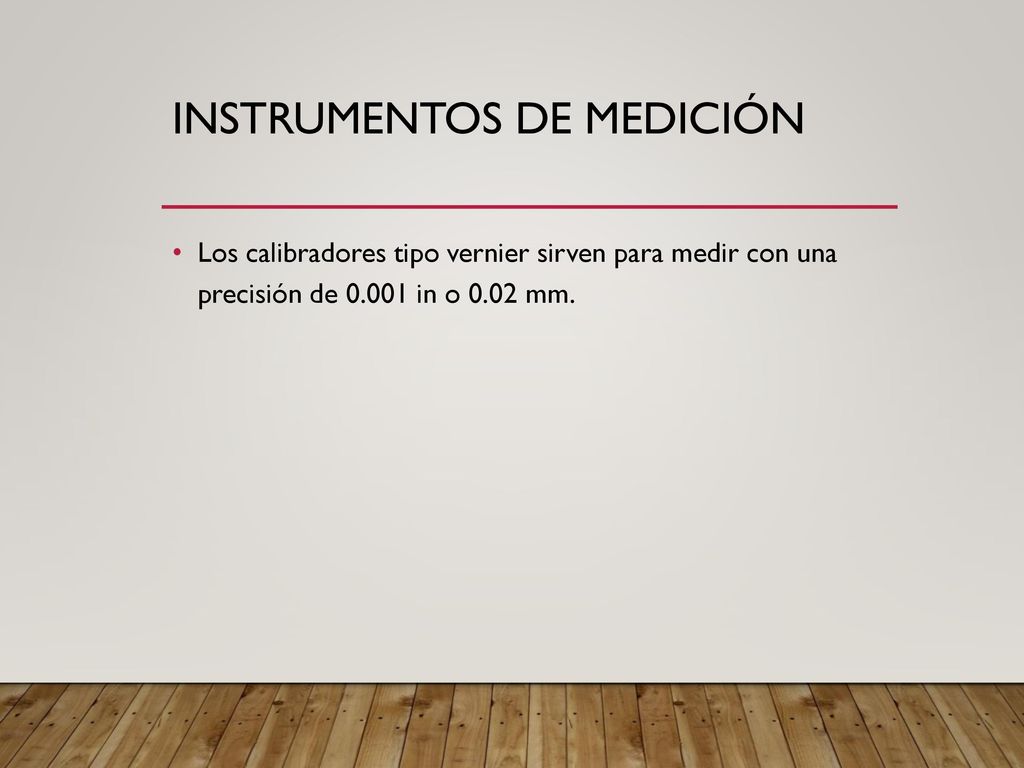

Los calibradores tipo vernier sirven para medir con una precisión de in o 0.02 mm.

11 INSTRUMENTOS DE MEDICIÓN

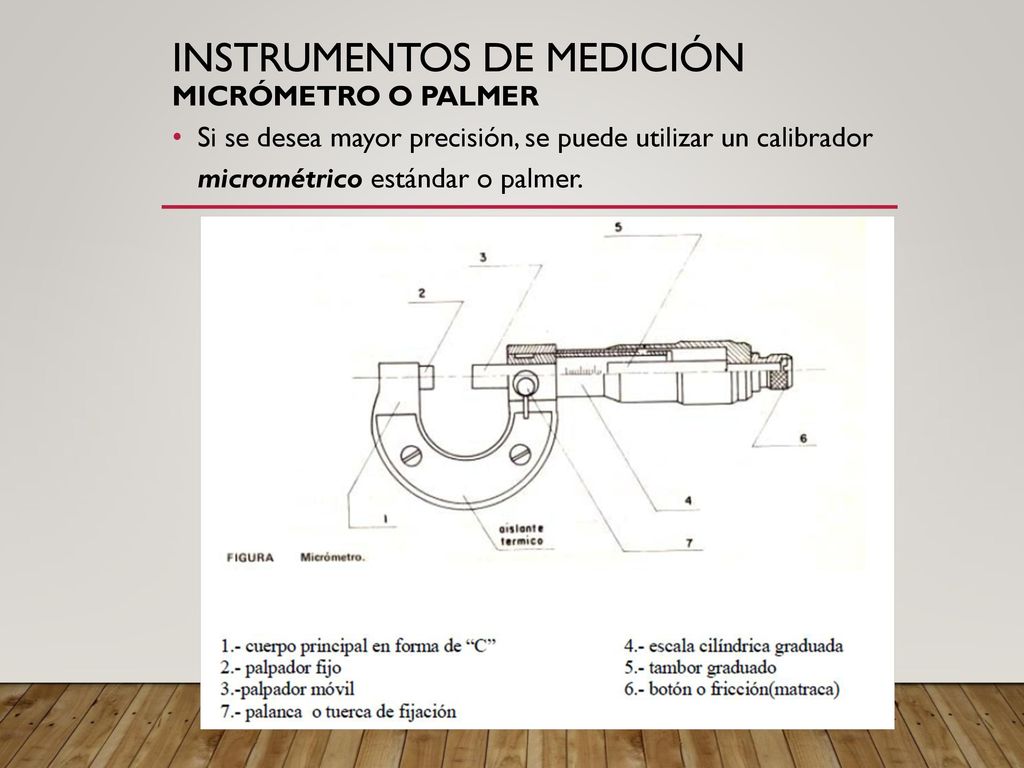

MICRÓMETRO O PALMER Si se desea mayor precisión, se puede utilizar un calibrador micrométrico estándar o palmer.

12 INSTRUMENTOS DE MEDICIÓN

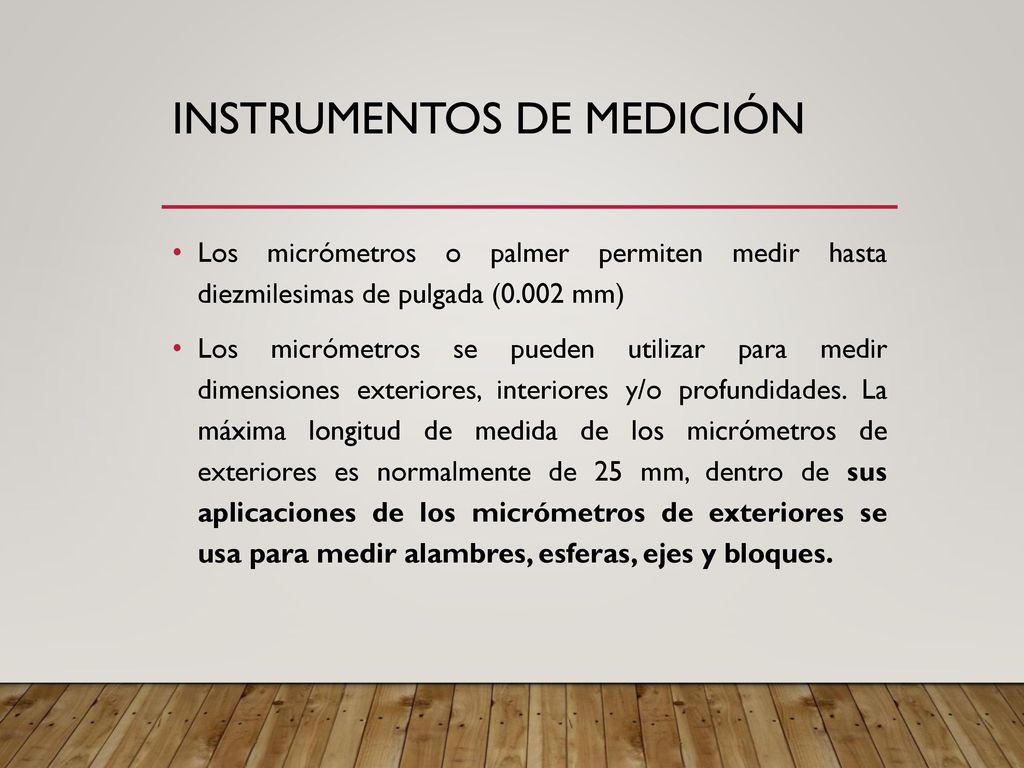

Los micrómetros o palmer permiten medir hasta diezmilesimas de pulgada (0.002 mm) Los micrómetros se pueden utilizar para medir dimensiones exteriores, interiores y/o profundidades. La máxima longitud de medida de los micrómetros de exteriores es normalmente de 25 mm, dentro de sus aplicaciones de los micrómetros de exteriores se usa para medir alambres, esferas, ejes y bloques.

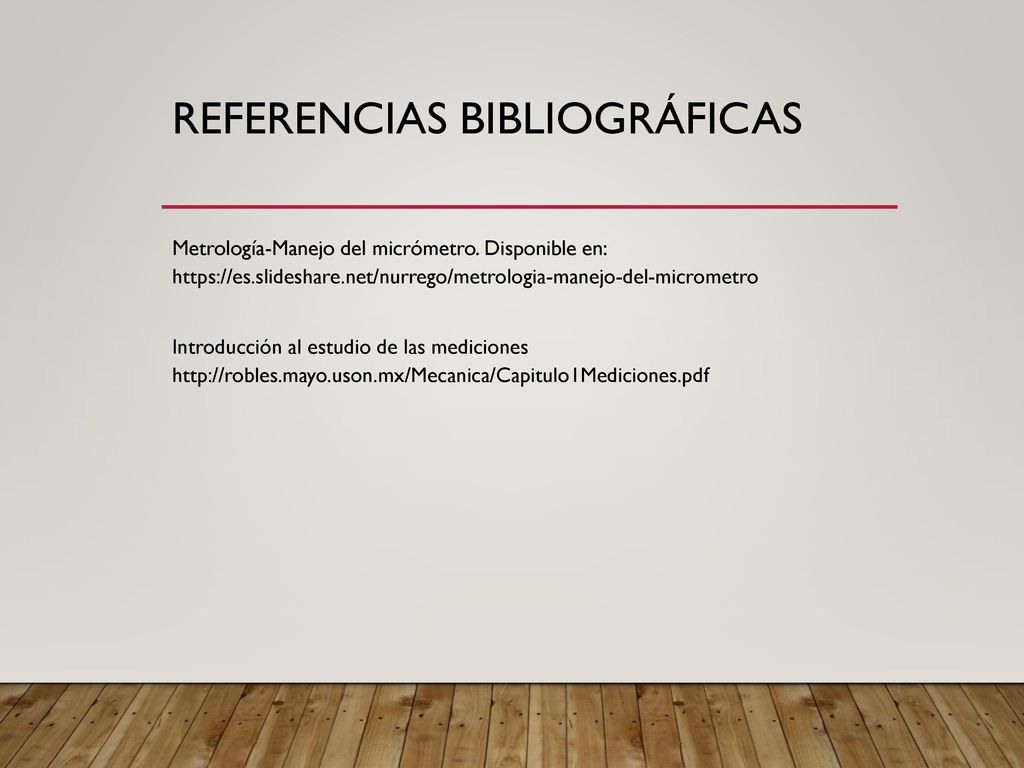

13 Referencias bibliográficas
Metrología-Manejo del micrómetro. Disponible en: Introducción al estudio de las mediciones
