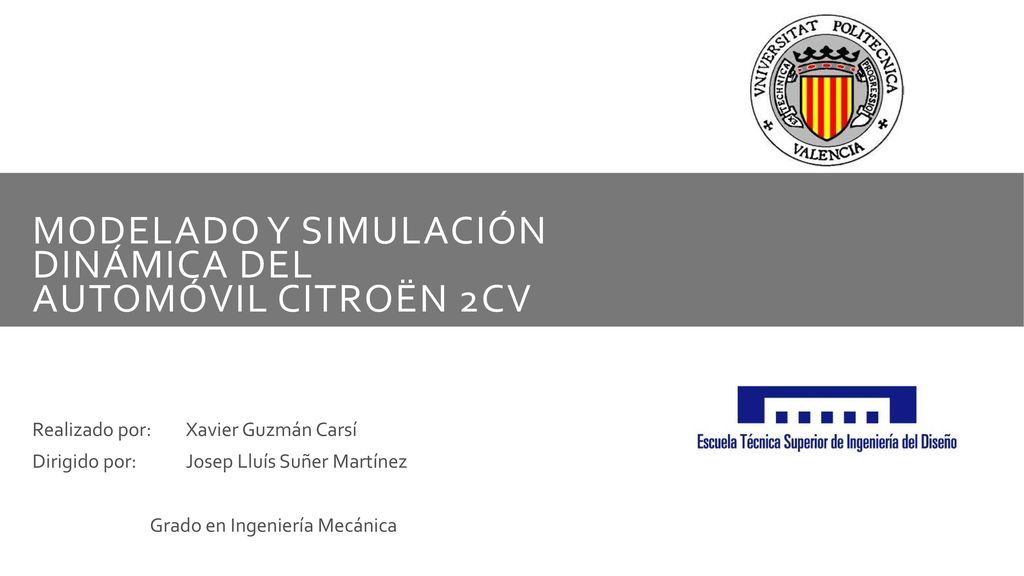

MODELADO Y SIMULACIÓN DINÁMICA DEL AUTOMÓVIL CITROËN 2CV
Realizado por: Xavier Guzmán Carsí Dirigido por: Josep Lluís Suñer Martínez Grado en Ingeniería Mecánica
2

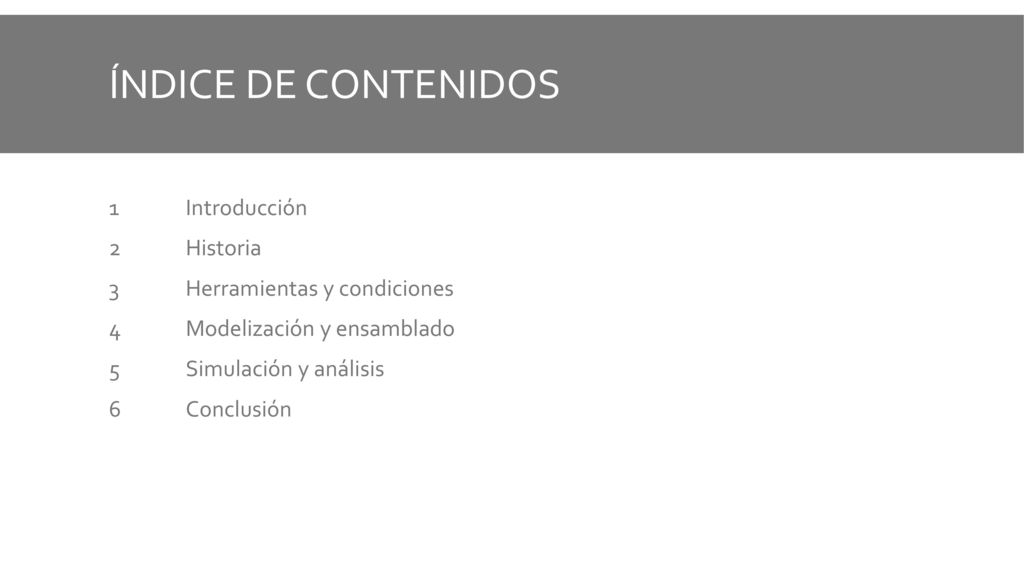

ÍNDICE DE CONTENIDOS 1 Introducción 2 Historia 3 Herramientas y condiciones 4 Modelización y ensamblado 5 Simulación y análisis 6 Conclusión
3
INTRODUCCIÓN Ingeniería mecánica Automóviles Citroën 2CV
Introducción al proyecto Análisis dinámico del vehículo Evolución de la tecnología Motivación Ingeniería mecánica Automóviles Citroën 2CV
4

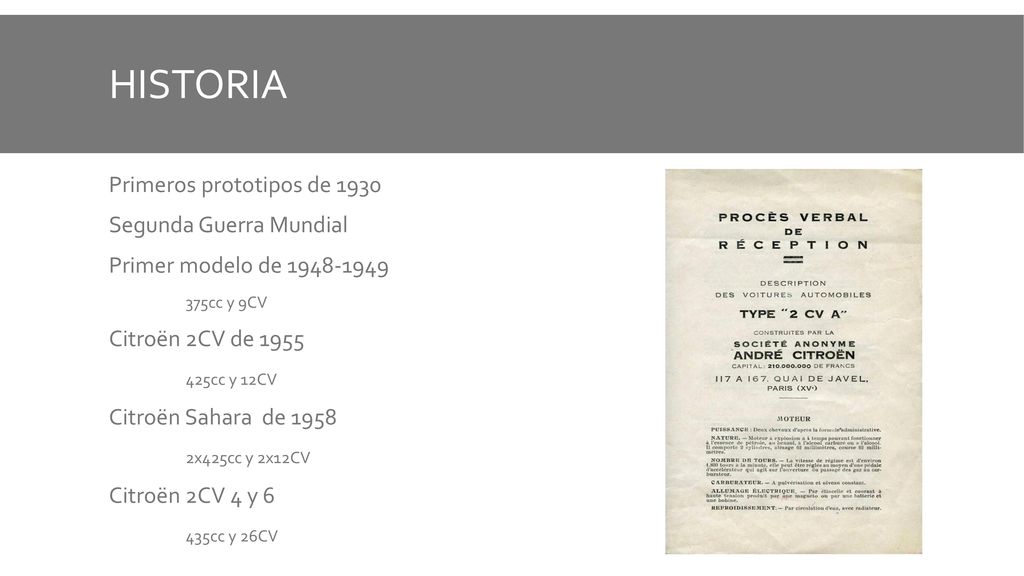

HISTORIA Primeros prototipos de 1930 Segunda Guerra Mundial
Primer modelo de 375cc y 9CV Citroën 2CV de 1955 425cc y 12CV Citroën Sahara de 1958 2x425cc y 2x12CV Citroën 2CV 4 y 6 435cc y 26CV
5
Herramientas y condiciones

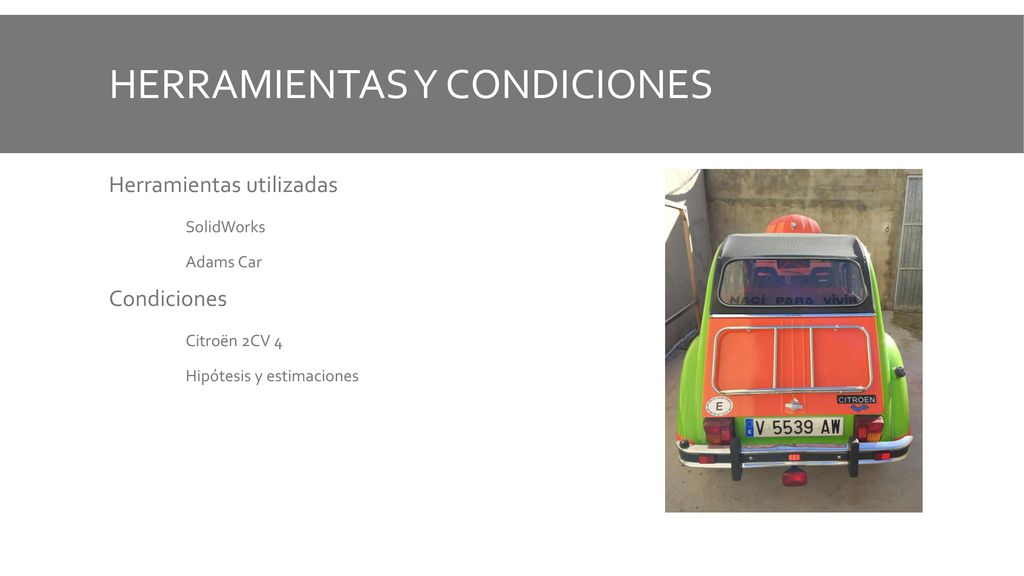

Herramientas utilizadas SolidWorks Adams Car Condiciones Citroën 2CV 4 Hipótesis y estimaciones
6
MODELIZACIÓN Y ENSAMBLADO
Procedimiento de modelización y ensamblado Template Builder Standard Interface ASSEMBLY Template Subsystem
7
MODELIZACIÓN Y ENSAMBLADO
Suspensión frontal Hardpoints y Construction Frames General Parts, Mount Parts y Geometry Joints y Communicators
8
Modelización y ensamblado

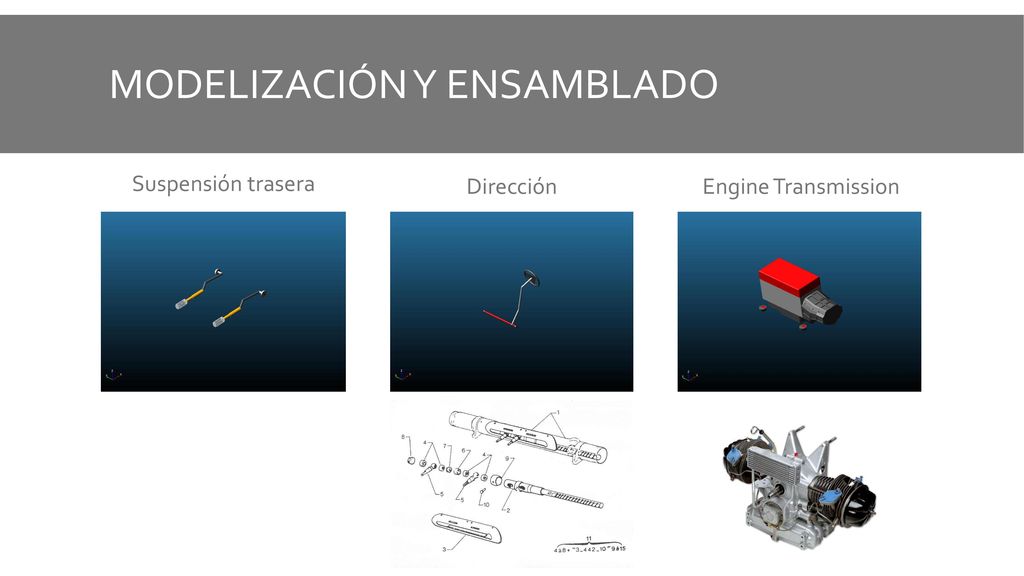

Suspensión trasera Dirección Engine Transmission
9
Modelización y ensamblado

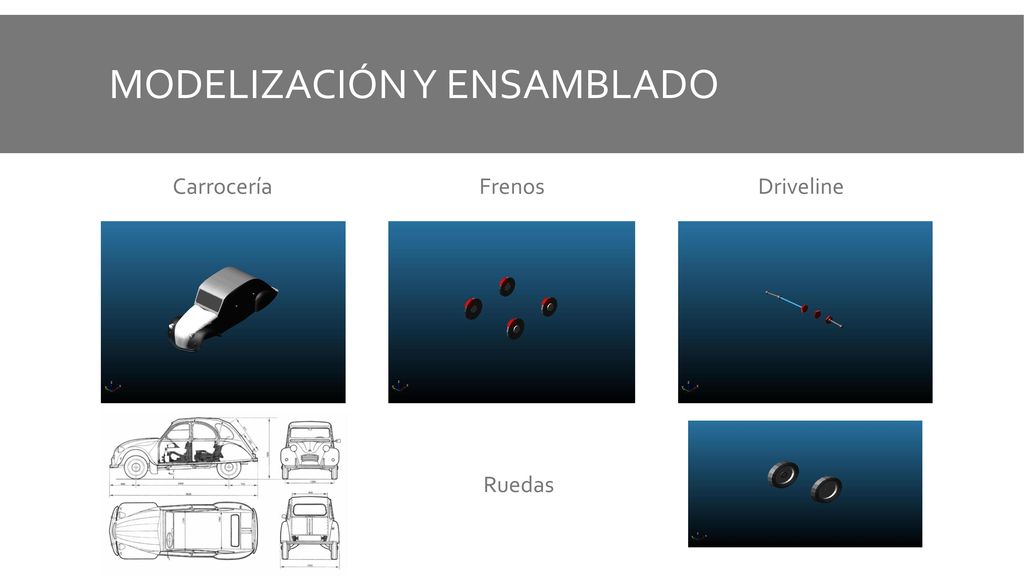

Carrocería Frenos Driveline Ruedas
10
Modelización y ensamblado

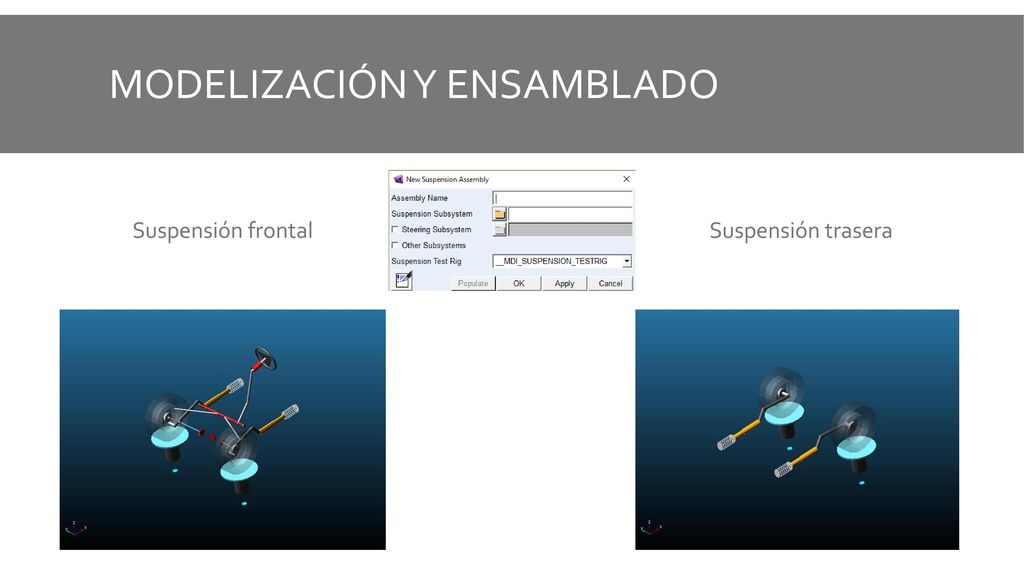

Suspensión frontal Suspensión trasera
11
Modelización y ensamblado

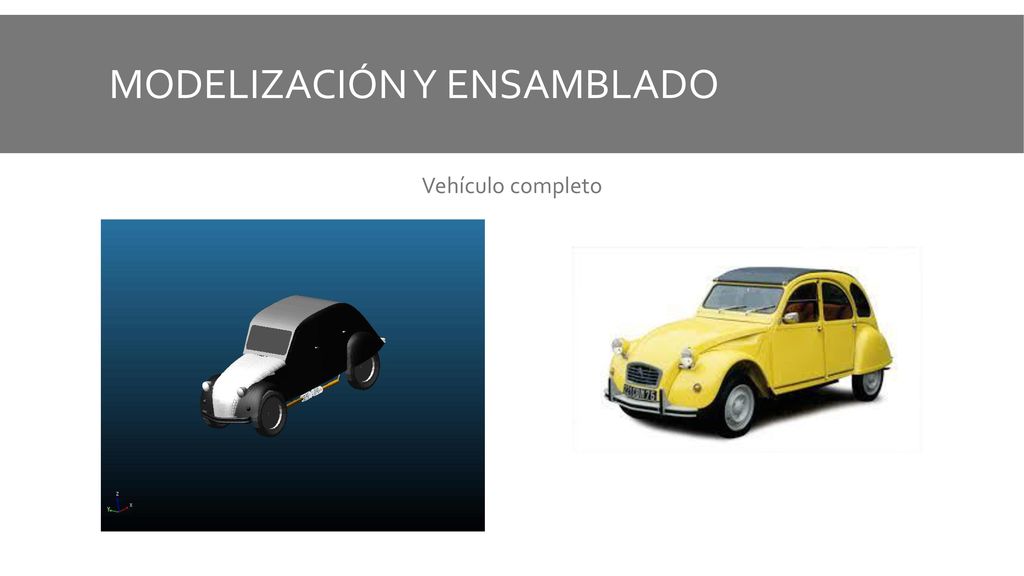

Vehículo completo
12

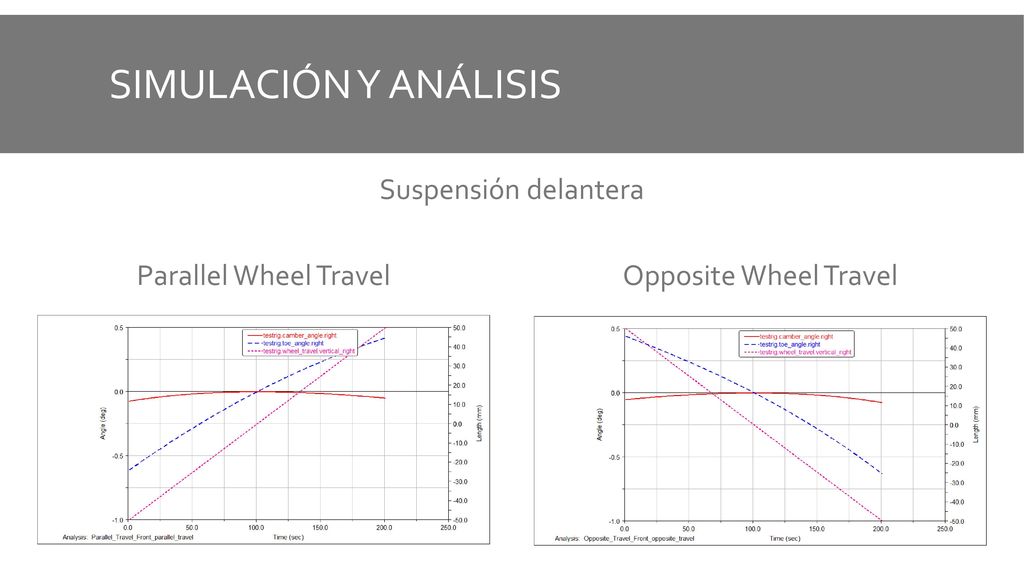

Simulación y análisis Suspensión delantera Parallel Wheel Travel
Opposite Wheel Travel
13

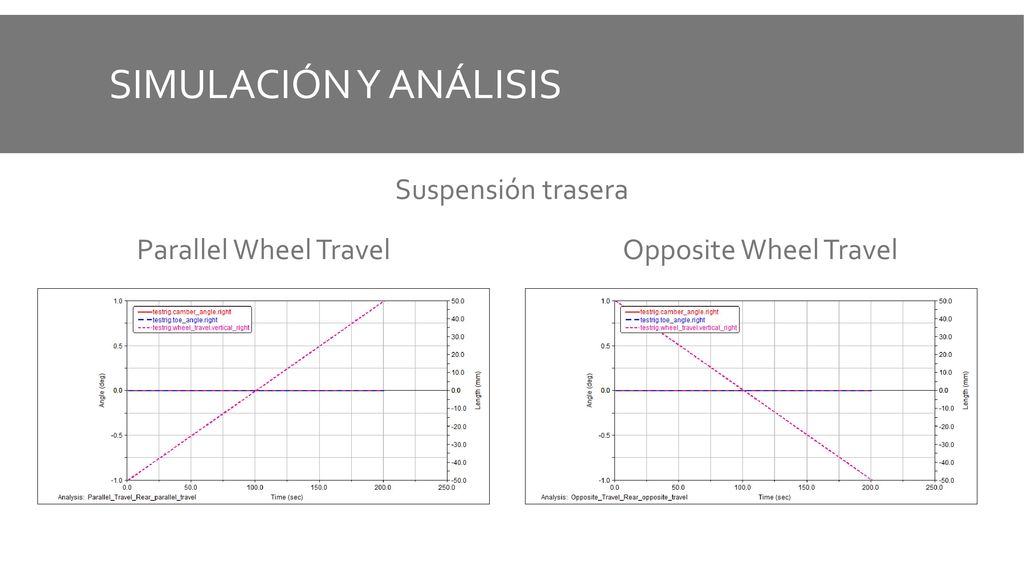

Simulación y análisis Suspensión trasera Parallel Wheel Travel
Opposite Wheel Travel
14

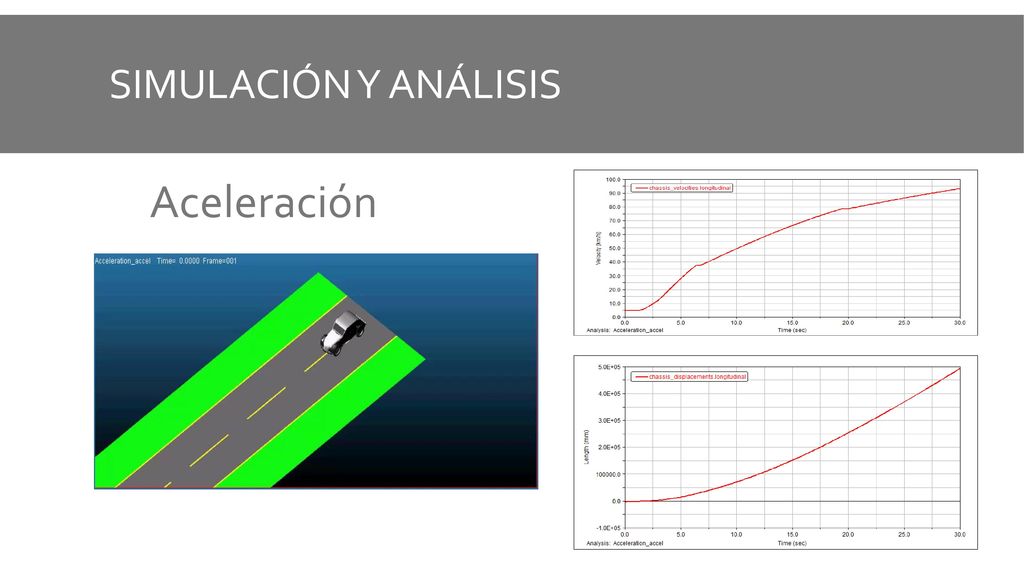

Simulación y análisis Aceleración
15
Simulación y análisis Frenado
16

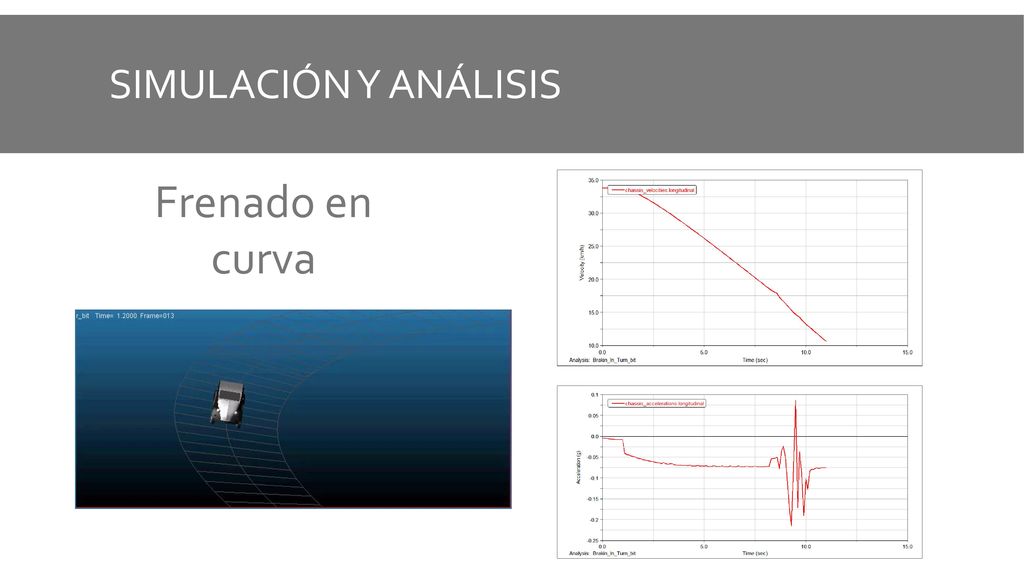

Simulación y análisis Frenado en curva
17

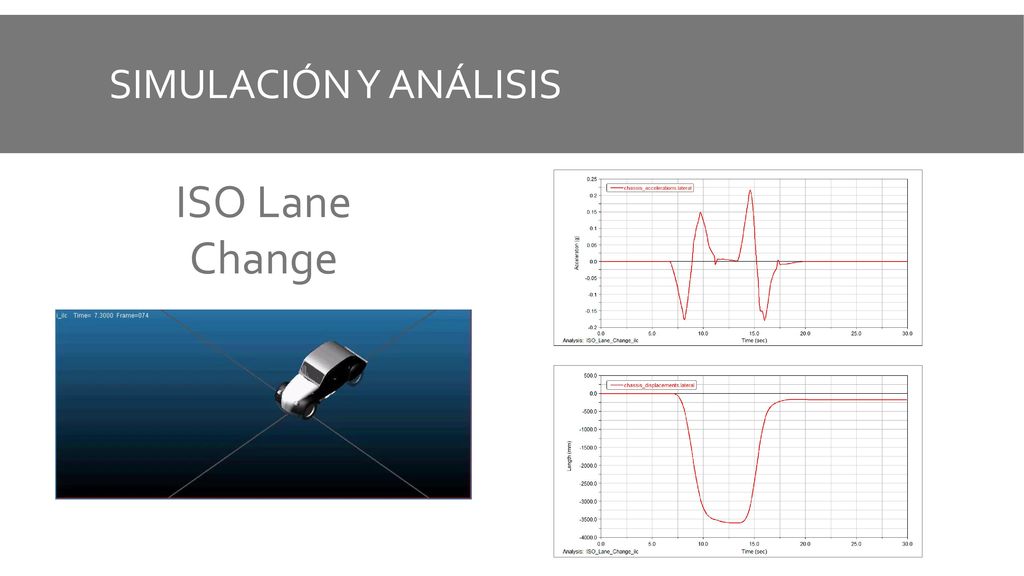

Simulación y análisis ISO Lane Change
18

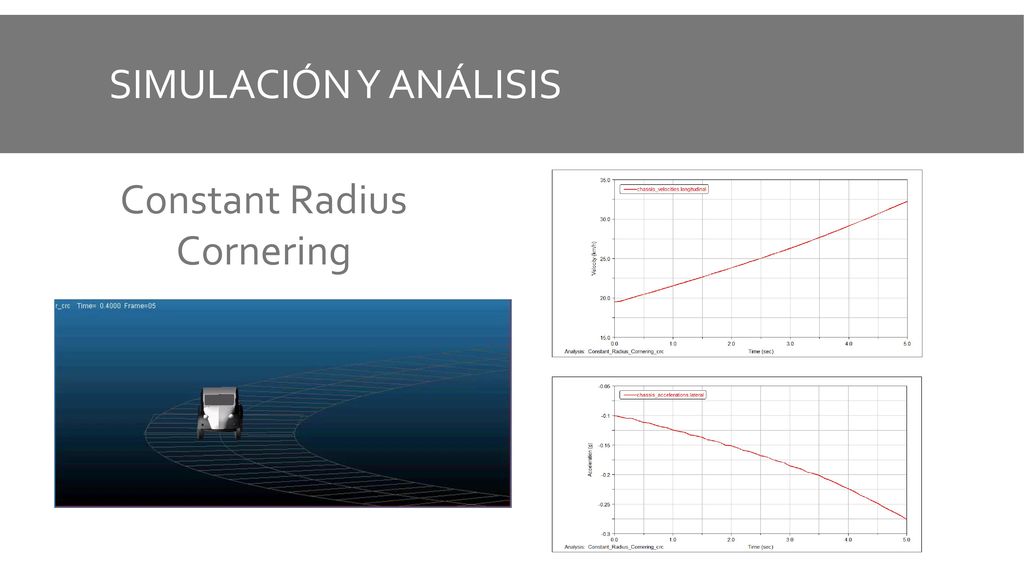

Constant Radius Cornering
Simulación y análisis Constant Radius Cornering
19

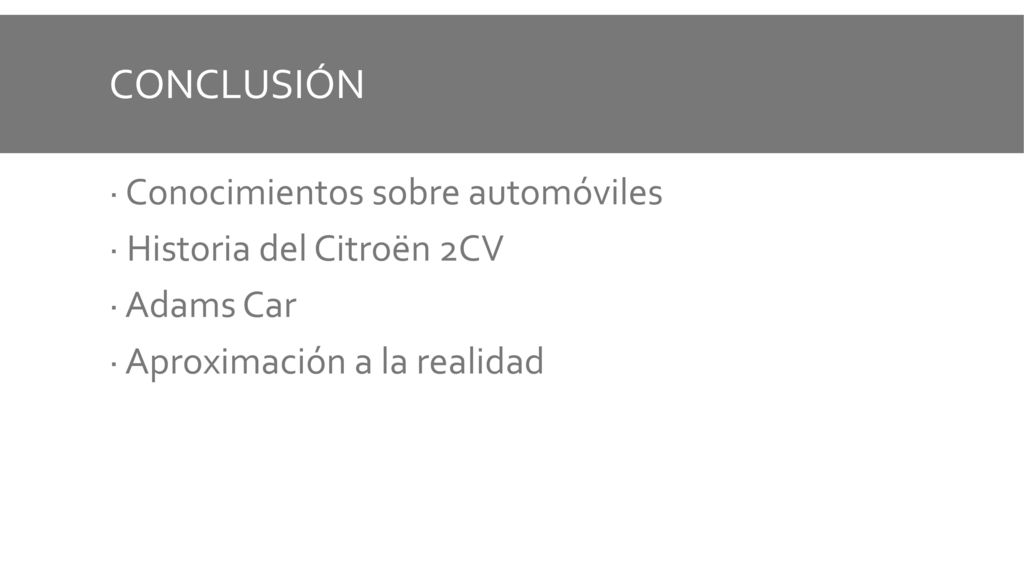

CONCLUSIÓN · Conocimientos sobre automóviles · Historia del Citroën 2CV · Adams Car · Aproximación a la realidad
20
Gracias por su atención
