1 Fragmentación

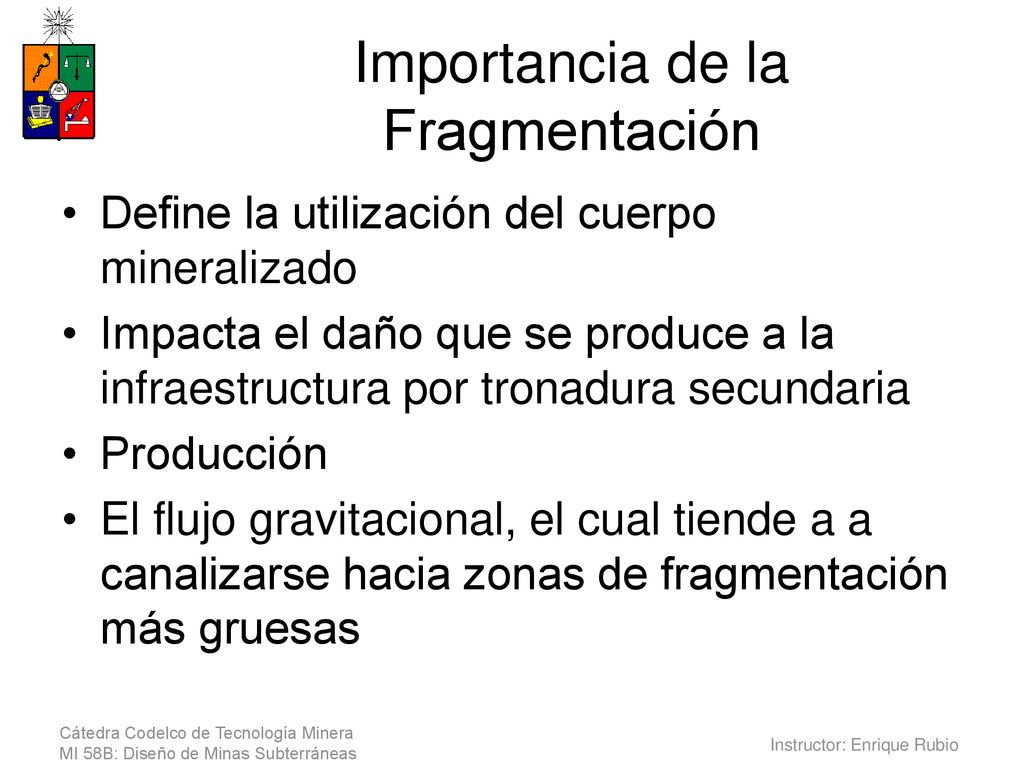

2 Importancia de la Fragmentación
Define la utilización del cuerpo mineralizado Impacta el daño que se produce a la infraestructura por tronadura secundaria Producción El flujo gravitacional, el cual tiende a a canalizarse hacia zonas de fragmentación más gruesas

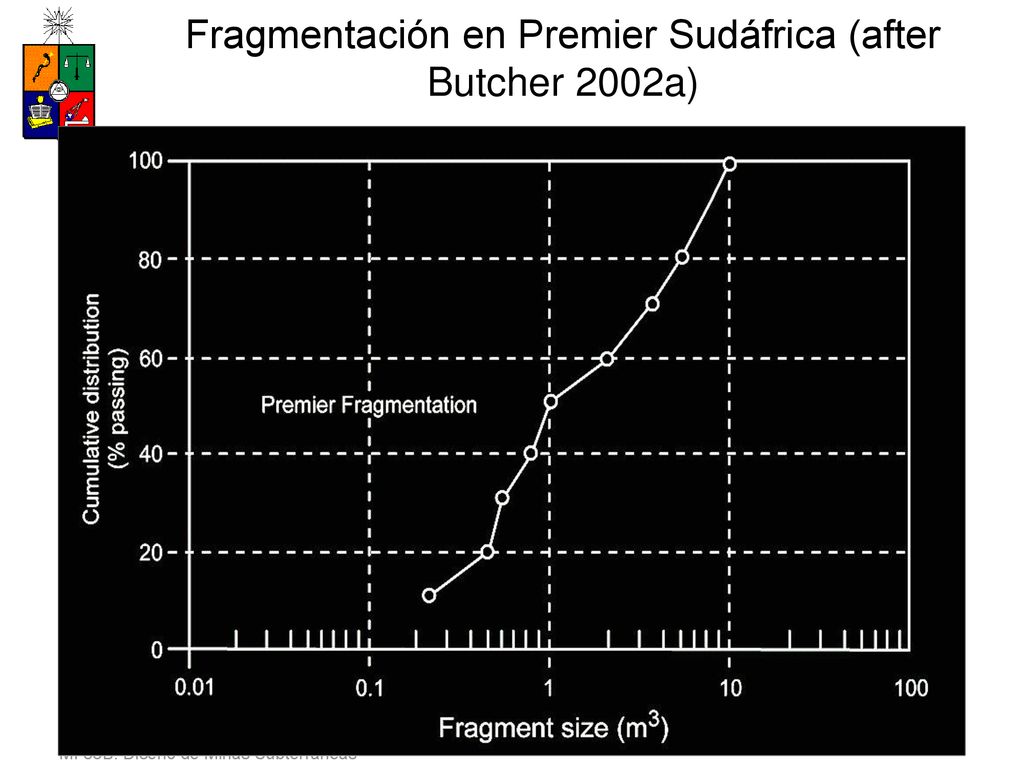

3 Fragmentación en Premier Sudáfrica (after Butcher 2002a)

4 Estimación del volumen de un Bloque (Cai et al 2004)
Block Volume

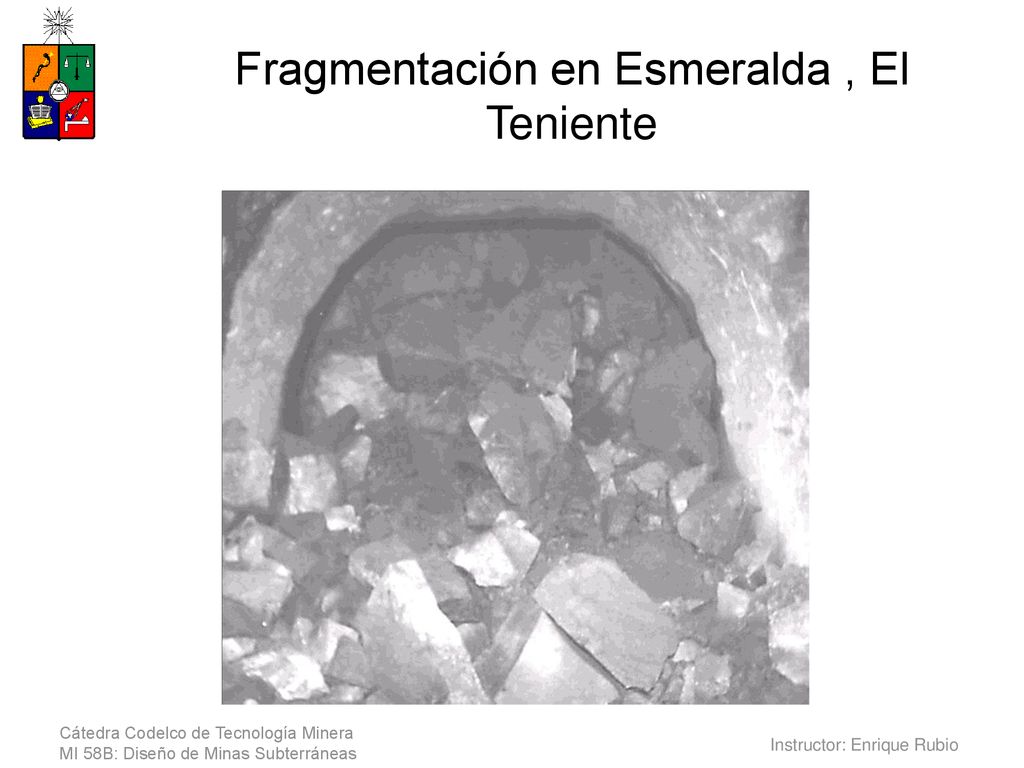

5 Fragmentación en Esmeralda , El Teniente

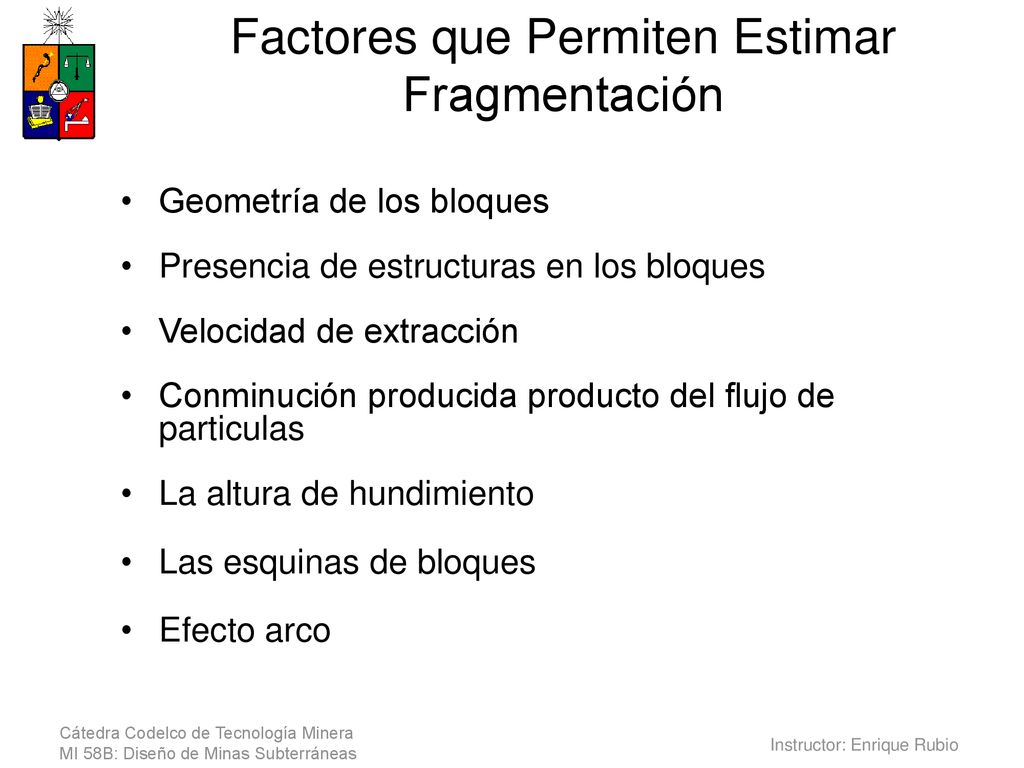

6 Factores que Permiten Estimar Fragmentación
Geometría de los bloques Presencia de estructuras en los bloques Velocidad de extracción Conminución producida producto del flujo de particulas La altura de hundimiento Las esquinas de bloques Efecto arco

7 Predicción de Fragmentación Utilizando BCF

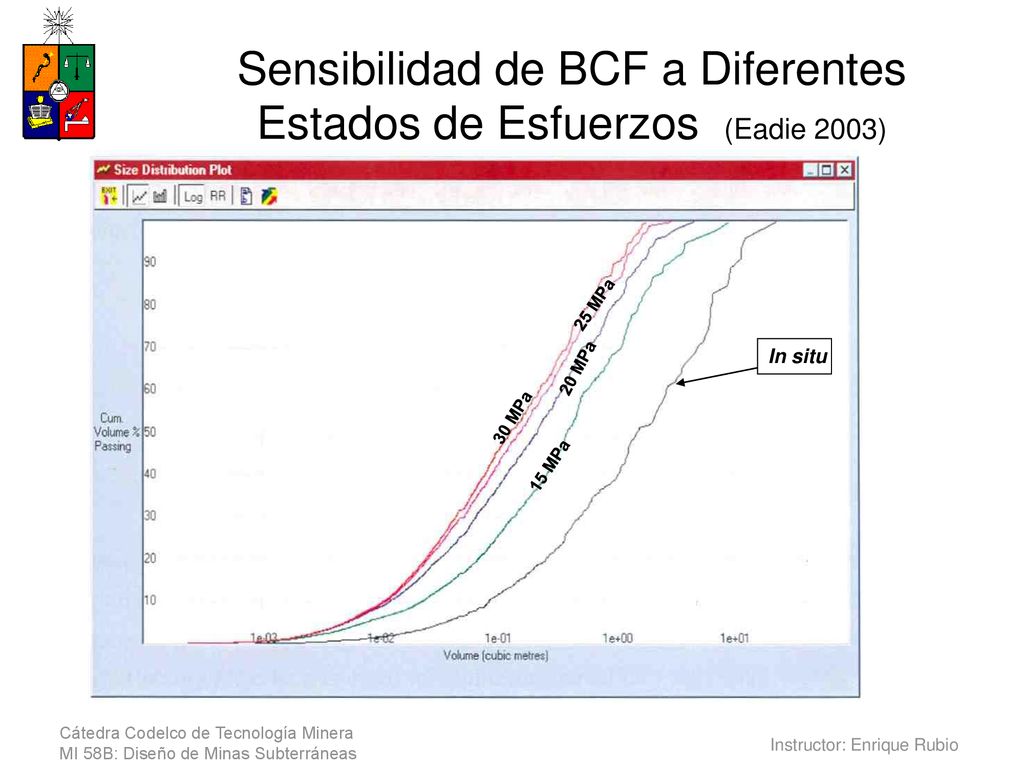

8 Sensibilidad de BCF a Diferentes Estados de Esfuerzos (Eadie 2003)
In situ 15 MPa 20 MPa 25 MPa 30 MPa

9 Hundibilidad Afecta La entrada en producción de diferentes áreas, mientras se alcanza el radio hidráulico la veloc. de extrac. es baja La velocidad de extracción La formación de arcos estables que pueden inducir un air blast Esfuerzos puntuales que pueden dañar la infraestructura de producción

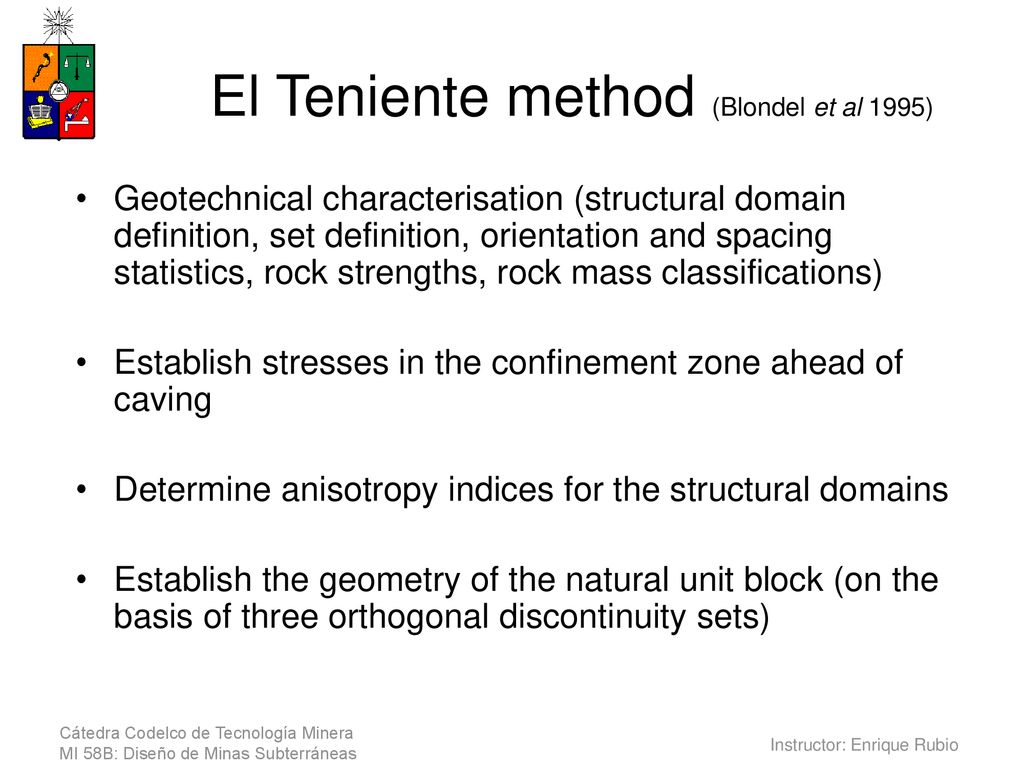

10 El Teniente method (Blondel et al 1995)
Geotechnical characterisation (structural domain definition, set definition, orientation and spacing statistics, rock strengths, rock mass classifications) Establish stresses in the confinement zone ahead of caving Determine anisotropy indices for the structural domains Establish the geometry of the natural unit block (on the basis of three orthogonal discontinuity sets)

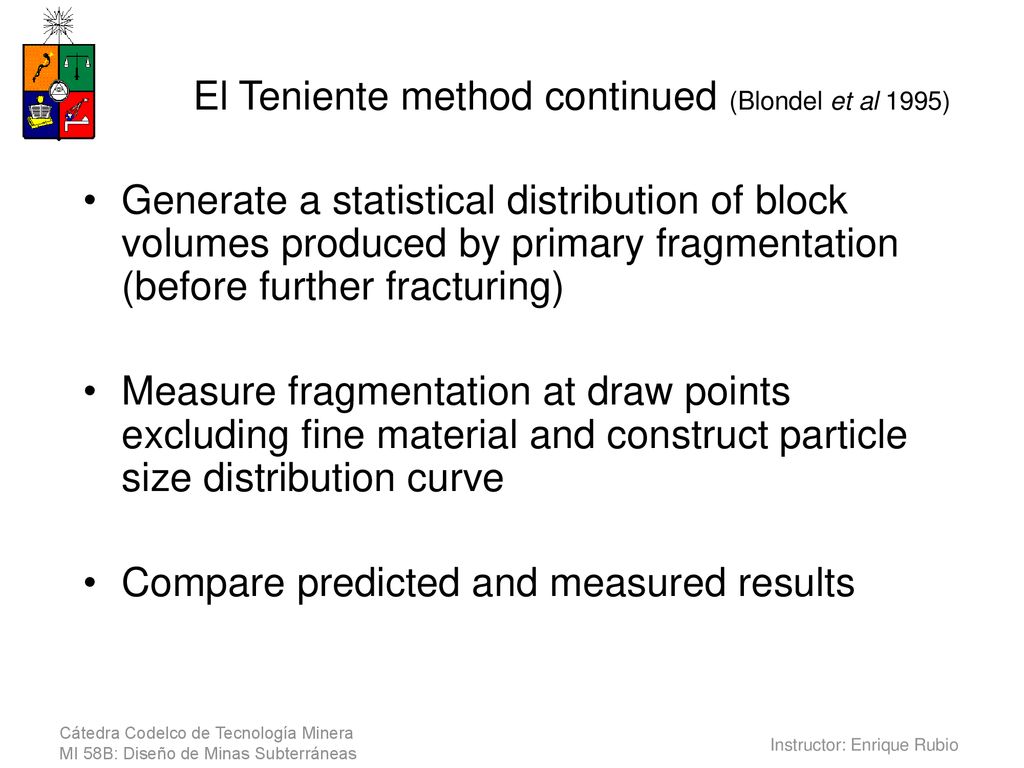

11 El Teniente method continued (Blondel et al 1995)
Generate a statistical distribution of block volumes produced by primary fragmentation (before further fracturing) Measure fragmentation at draw points excluding fine material and construct particle size distribution curve Compare predicted and measured results

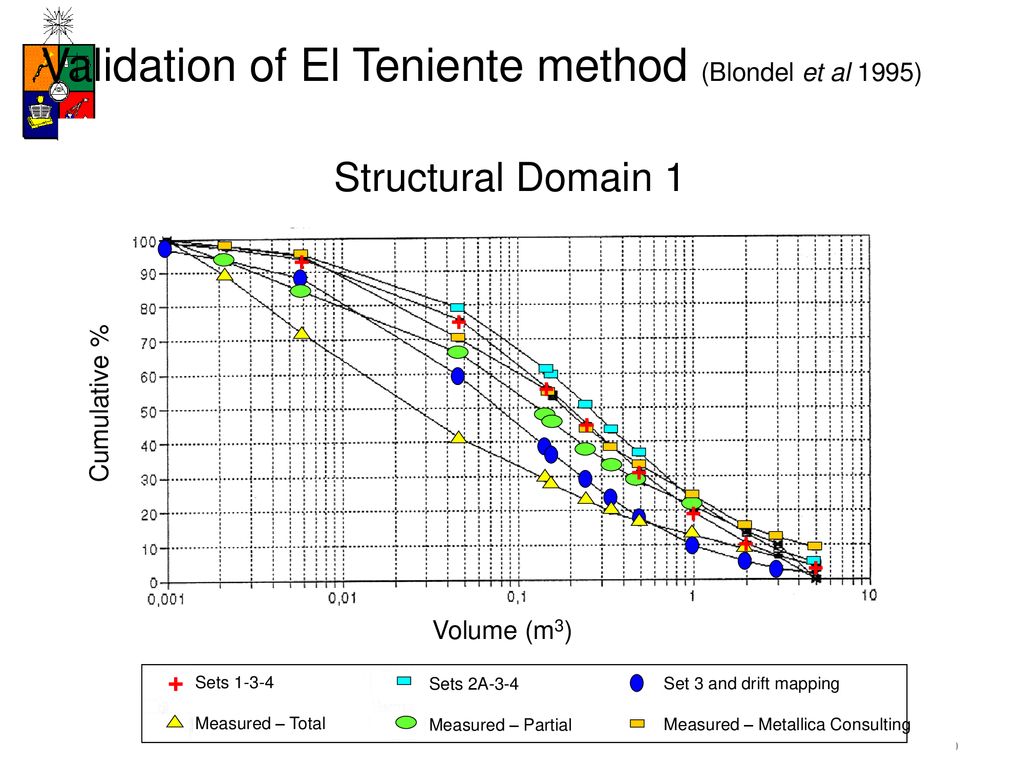

12 Validation of El Teniente method (Blondel et al 1995)
Structural Domain 1 + + + Cumulative % + + + + + Volume (m3) + Sets 1-3-4 Measured – Total + Sets 2A-3-4 Measured – Partial Set 3 and drift mapping Measured – Metallica Consulting

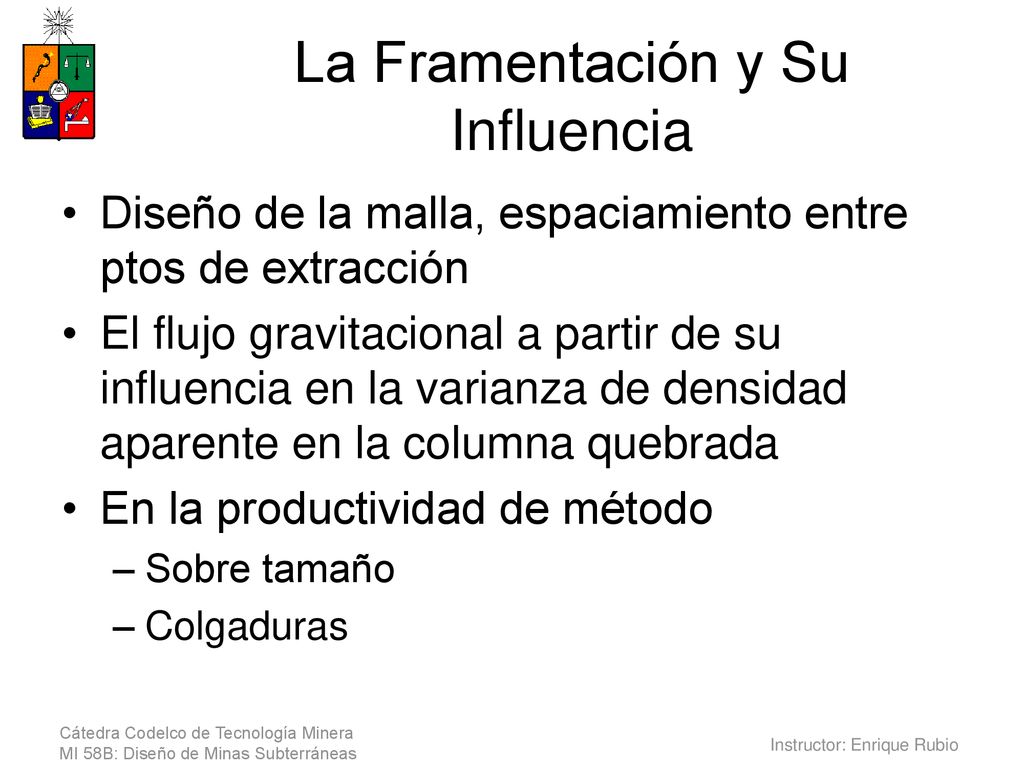

13 La Framentación y Su Influencia
Diseño de la malla, espaciamiento entre ptos de extracción El flujo gravitacional a partir de su influencia en la varianza de densidad aparente en la columna quebrada En la productividad de método Sobre tamaño Colgaduras

14 Teoría Interactiva para el Diseño de Block/Panel Caving

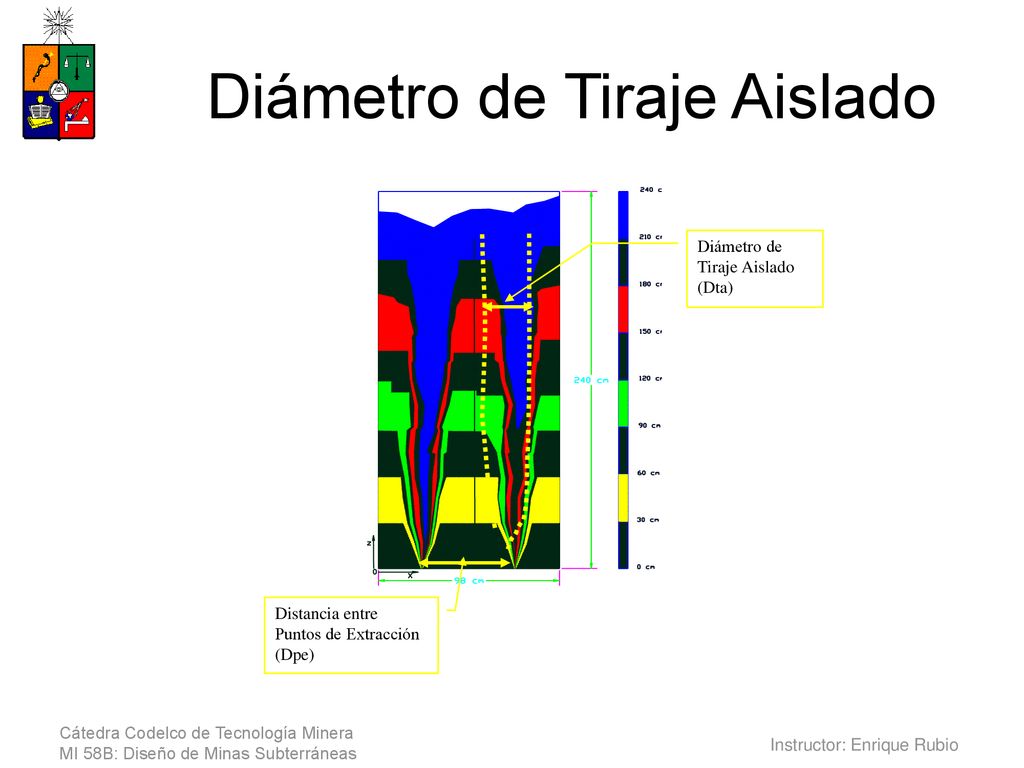

15 Diámetro de Tiraje Aislado
Diámetro de Tiraje Aislado (Dta) Distancia entre Puntos de Extracción (Dpe)

16 Estimación del Diámetro de Tiraje Aislado

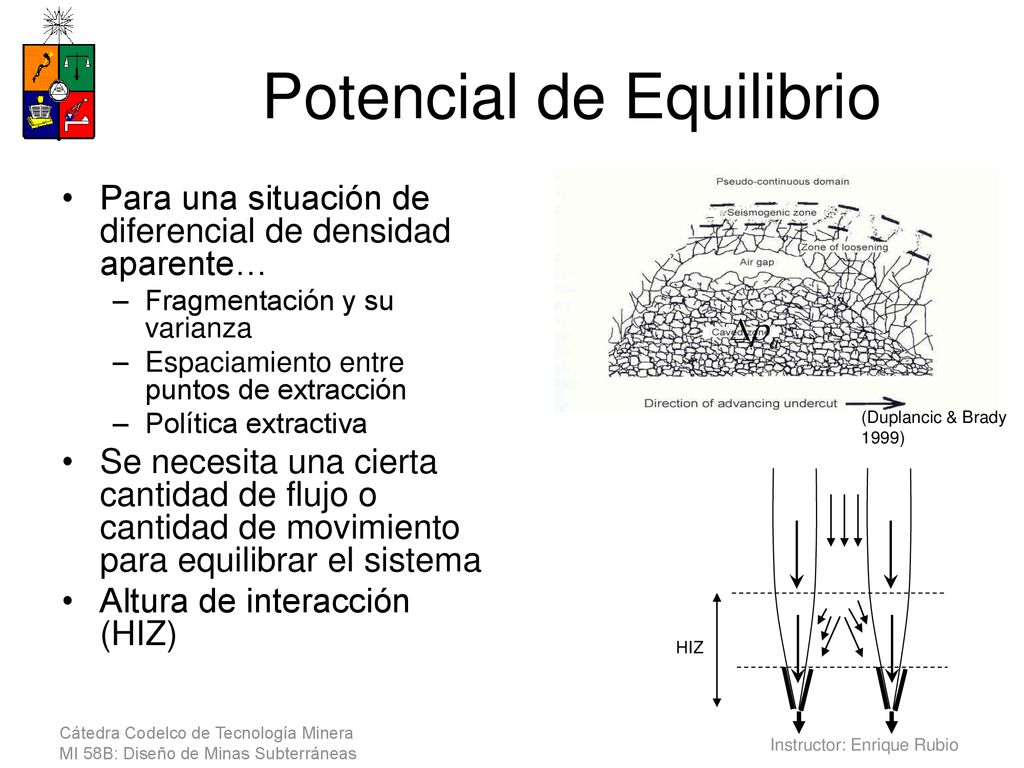

17 Potencial de Equilibrio
Para una situación de diferencial de densidad aparente… Fragmentación y su varianza Espaciamiento entre puntos de extracción Política extractiva Se necesita una cierta cantidad de flujo o cantidad de movimiento para equilibrar el sistema Altura de interacción (HIZ) (Duplancic & Brady 1999) HIZ

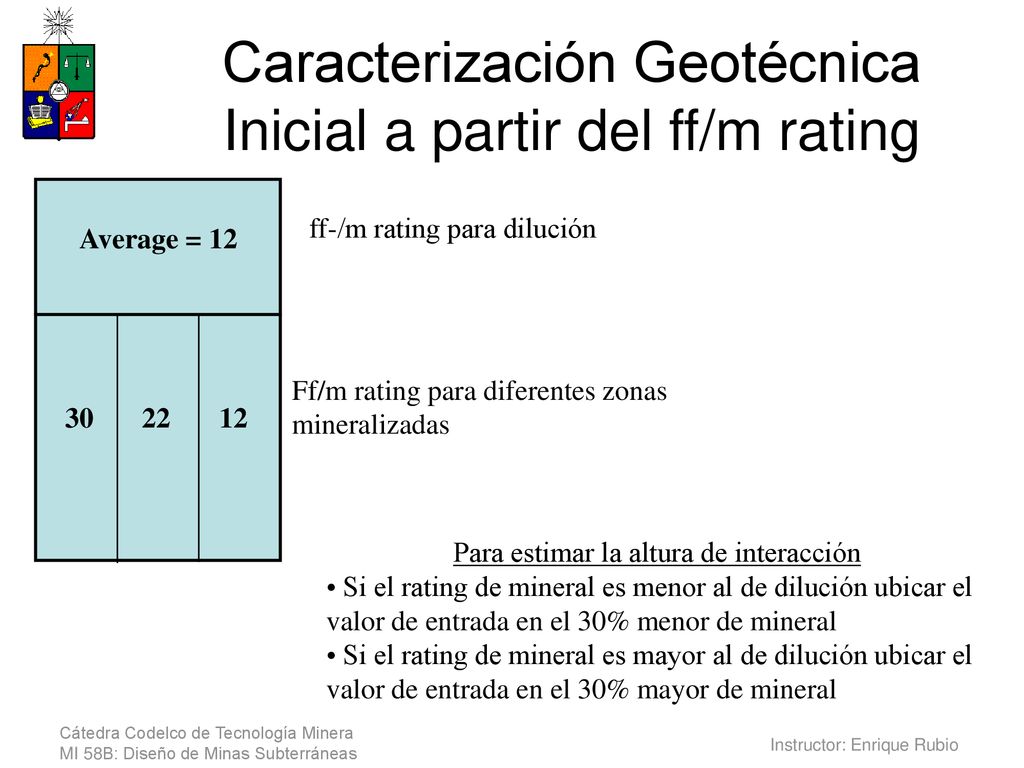

18 Caracterización Geotécnica Inicial a partir del ff/m rating
ff-/m rating para dilución Average = 12 Ff/m rating para diferentes zonas mineralizadas 30 22 12 Para estimar la altura de interacción Si el rating de mineral es menor al de dilución ubicar el valor de entrada en el 30% menor de mineral Si el rating de mineral es mayor al de dilución ubicar el valor de entrada en el 30% mayor de mineral

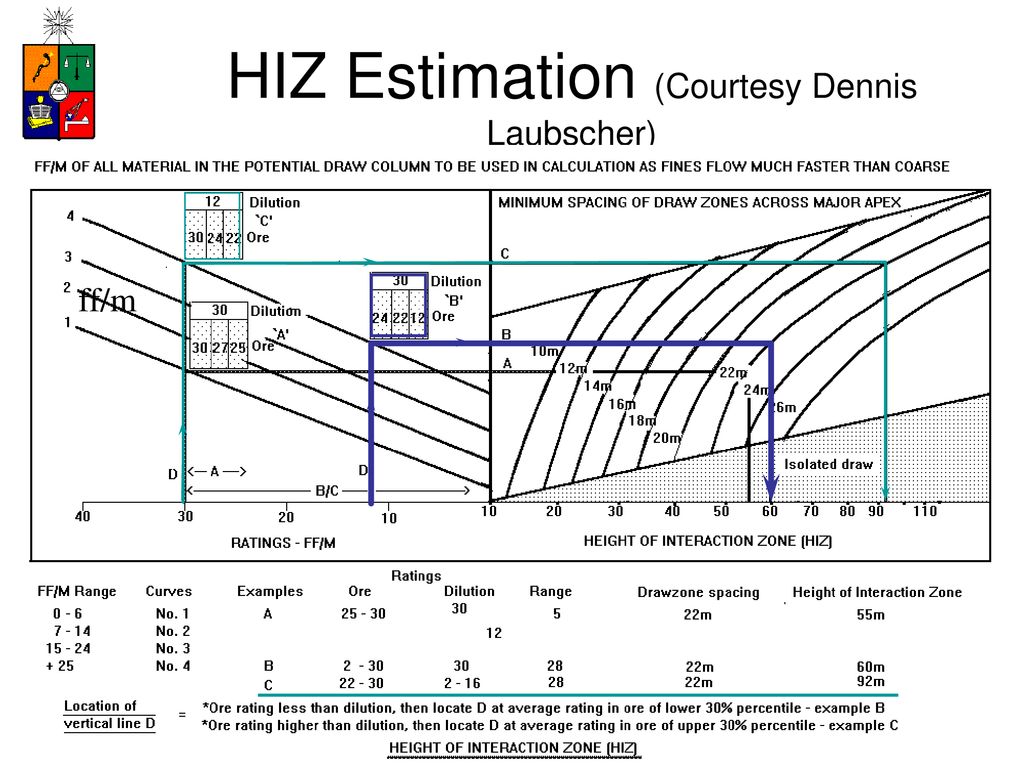

19 HIZ Estimation (Courtesy Dennis Laubscher)
ff/m

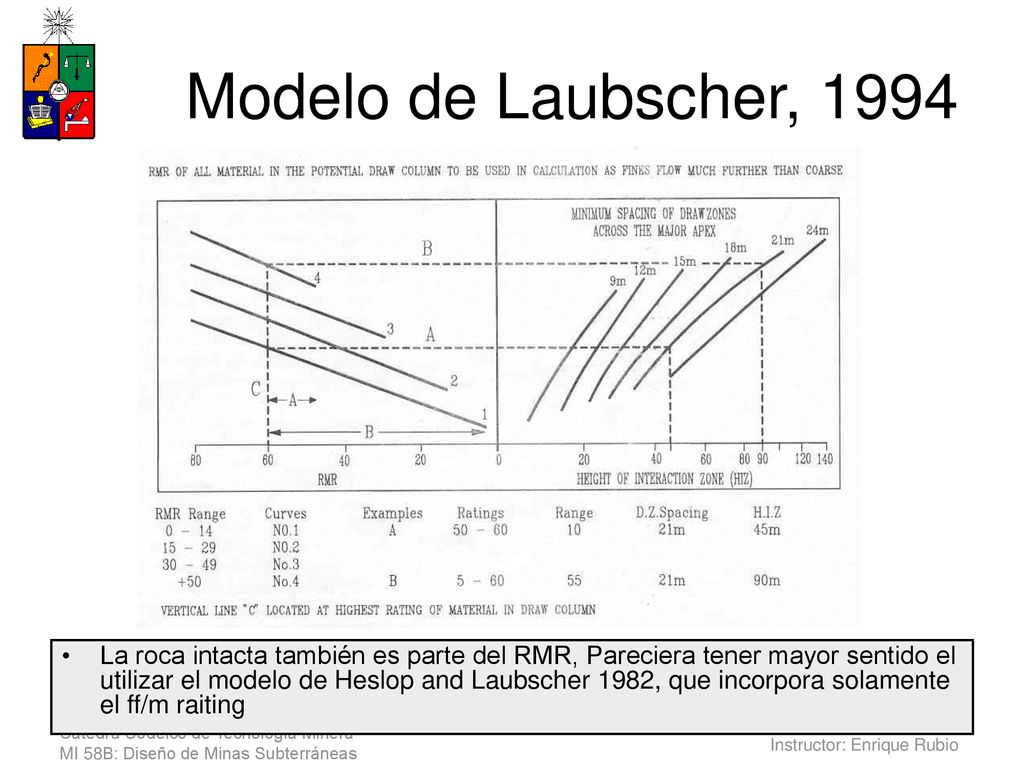

20 Modelo de Laubscher, 1994 La roca intacta también es parte del RMR, Pareciera tener mayor sentido el utilizar el modelo de Heslop and Laubscher 1982, que incorpora solamente el ff/m raiting

21 Modelo de Laubscher, 1994 Ajuste por Extracción
Intenta medir la contribución al diferencial de densidad producto de dejar zonas sin extracción por un periodo de tiempo Ajusta el HIZ A menor dcf mayor movimiento por lo tanto mayor mezcla Pto. de Extr. Vecinos dcf Coeficiente de variación de tonelajes extraídos en una semana o un mes 1.0 0.3 3.0 5.0 7.0 11.0 9.0 0.75 0.5 Adecuado Inadecuado

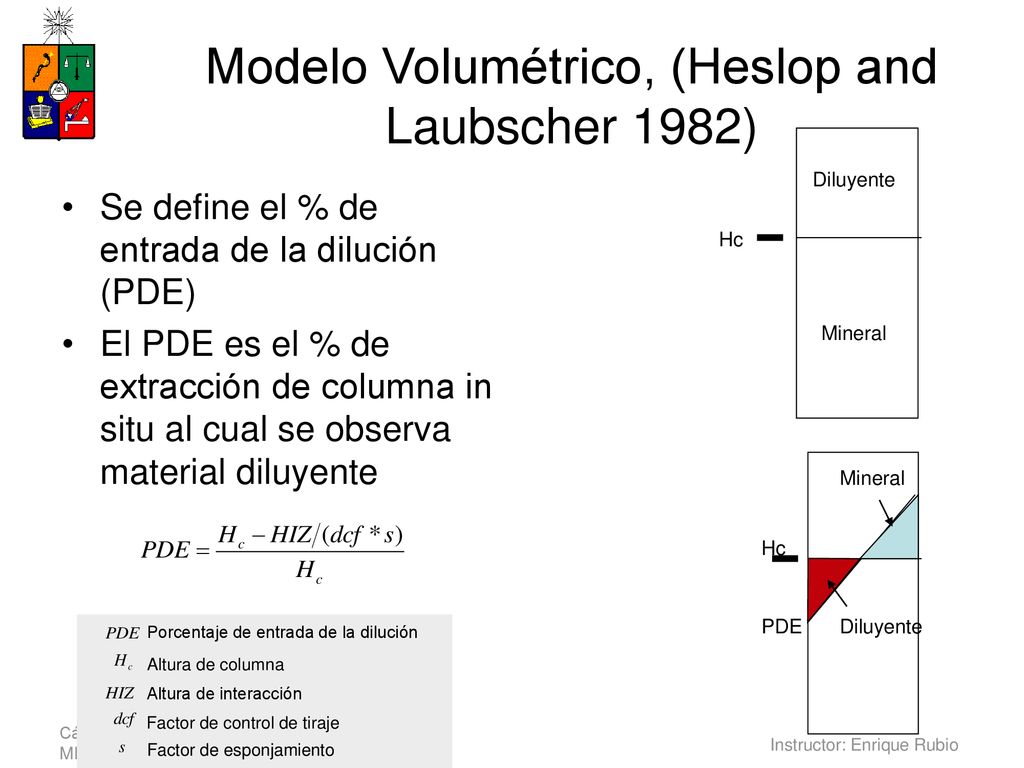

22 Modelo Volumétrico, (Heslop and Laubscher 1982)
Diluyente Se define el % de entrada de la dilución (PDE) El PDE es el % de extracción de columna in situ al cual se observa material diluyente Hc Mineral PDE Diluyente Mineral Hc Porcentaje de entrada de la dilución Altura de columna Altura de interacción Factor de control de tiraje Factor de esponjamiento

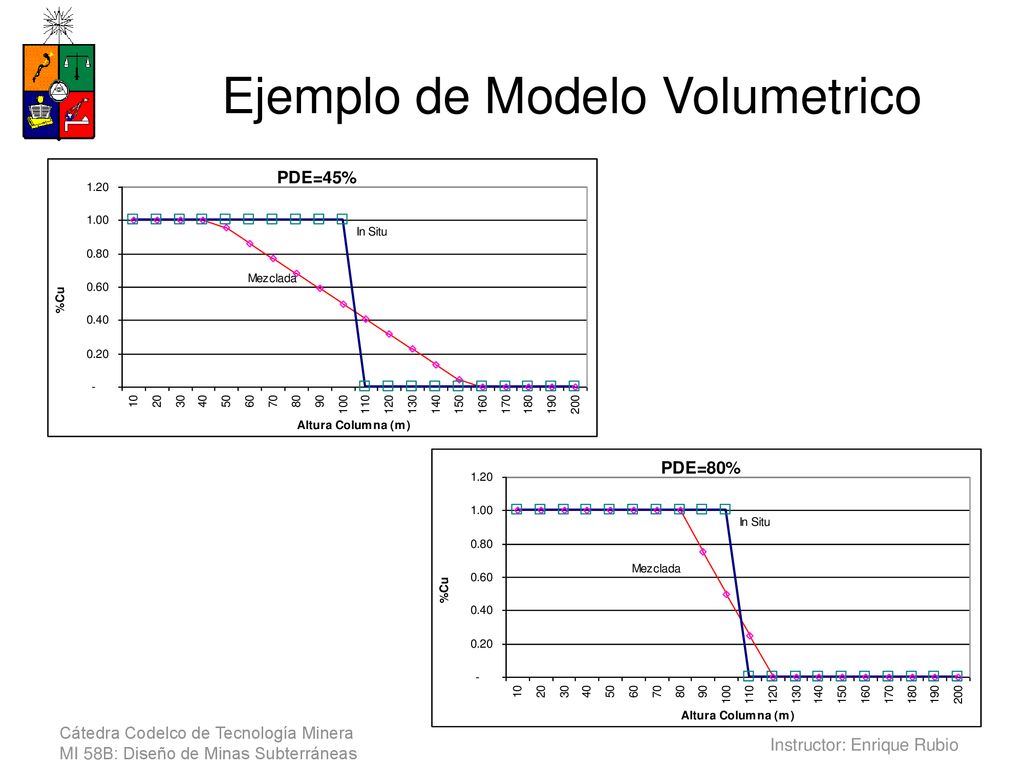

23 Ejemplo de Modelo Volumetrico

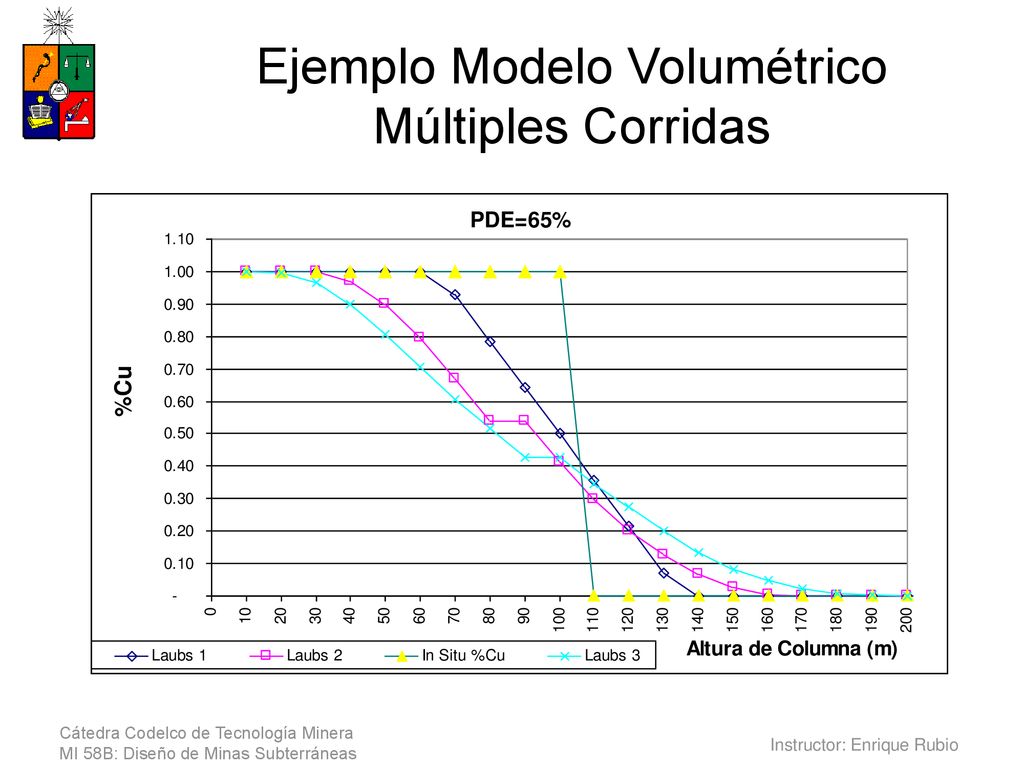

24 Ejemplo Modelo Volumétrico Múltiples Corridas

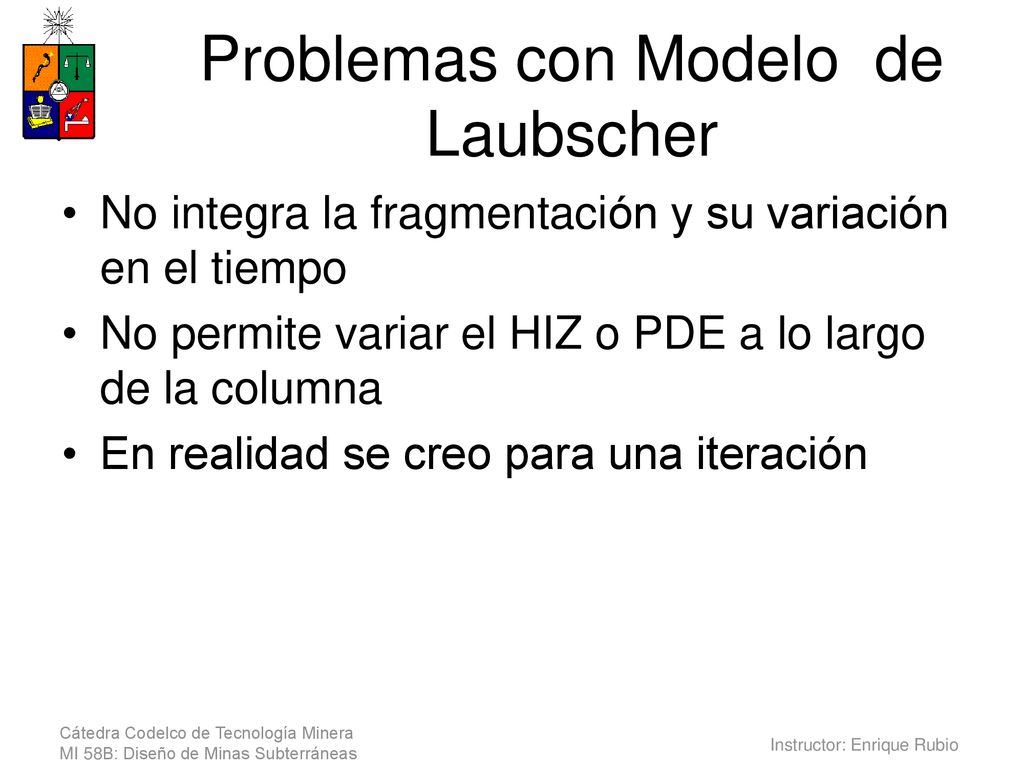

25 Problemas con Modelo de Laubscher
No integra la fragmentación y su variación en el tiempo No permite variar el HIZ o PDE a lo largo de la columna En realidad se creo para una iteración

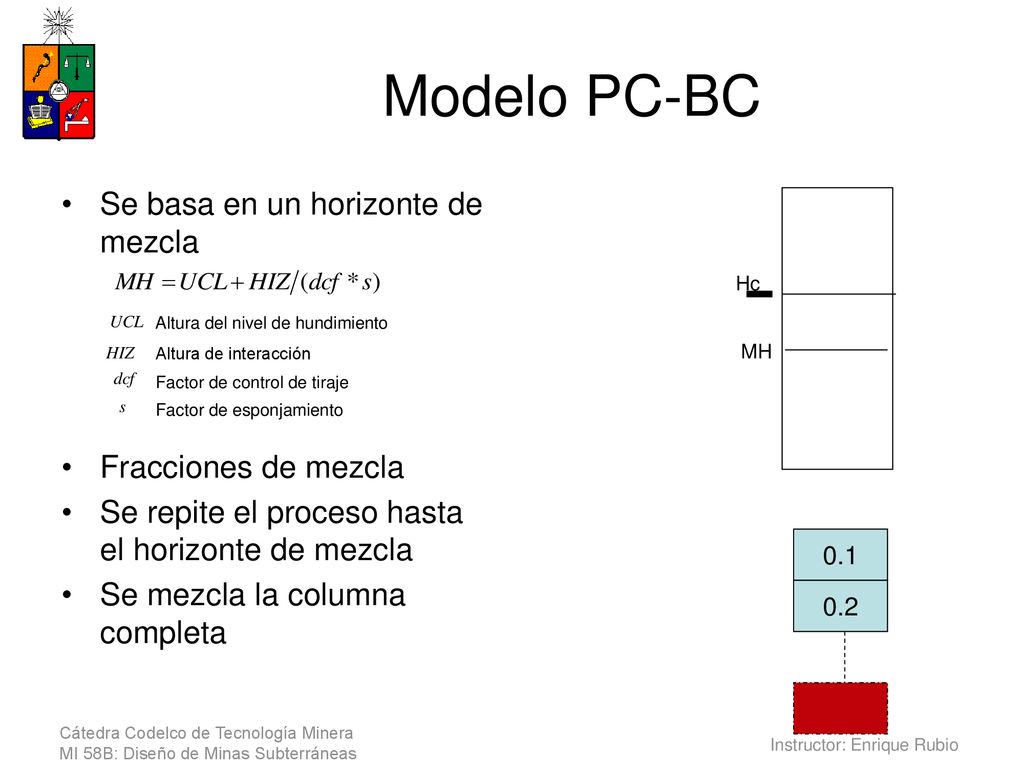

26 Modelo PC-BC Se basa en un horizonte de mezcla Fracciones de mezcla
Se repite el proceso hasta el horizonte de mezcla Se mezcla la columna completa Hc Altura del nivel de hundimiento Altura de interacción MH Factor de control de tiraje Factor de esponjamiento 0.1 0.2

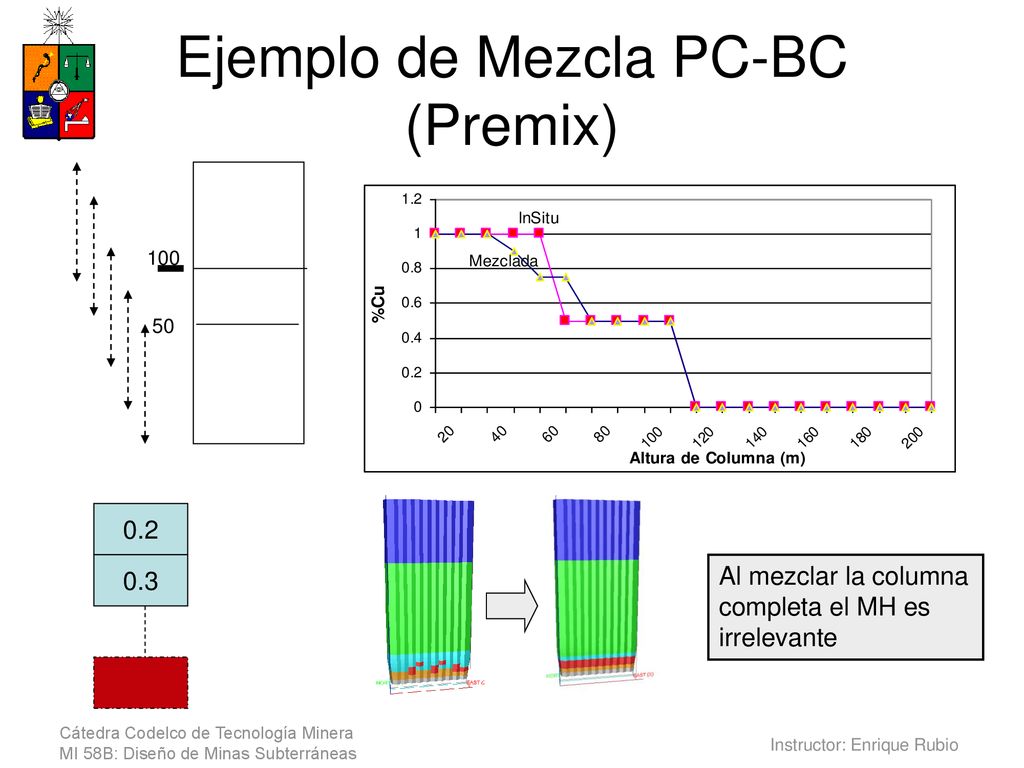

27 Ejemplo de Mezcla PC-BC (Premix)
100 50 0.2 0.3 Al mezclar la columna completa el MH es irrelevante

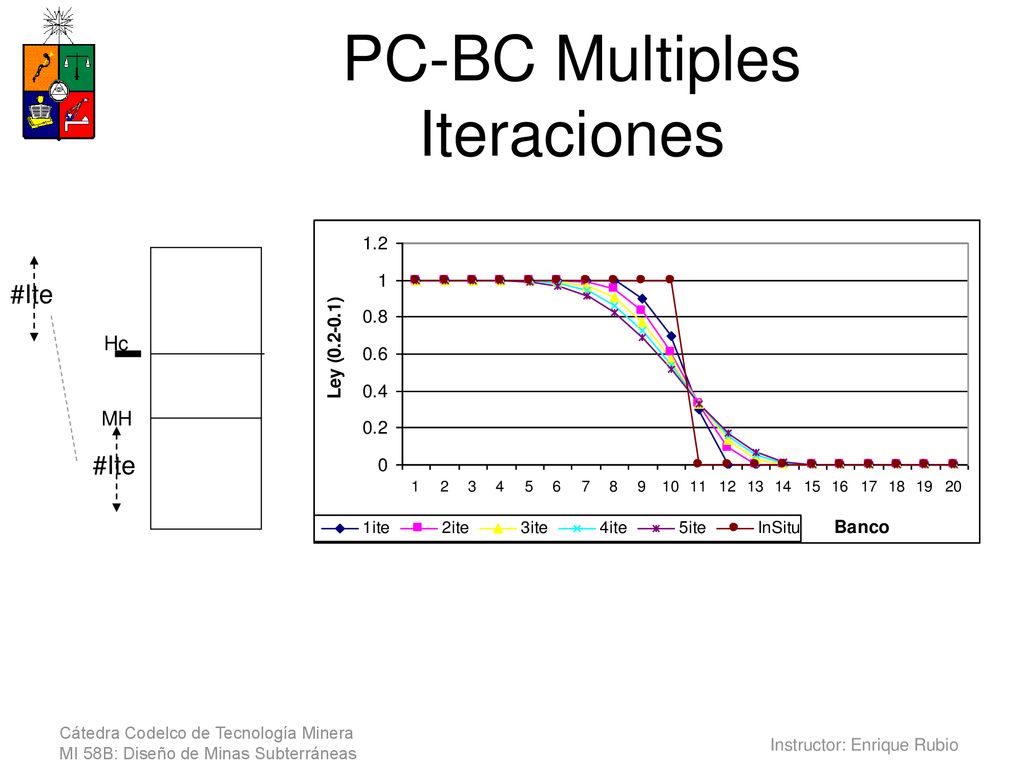

28 PC-BC Multiples Iteraciones
Hc MH #Ite

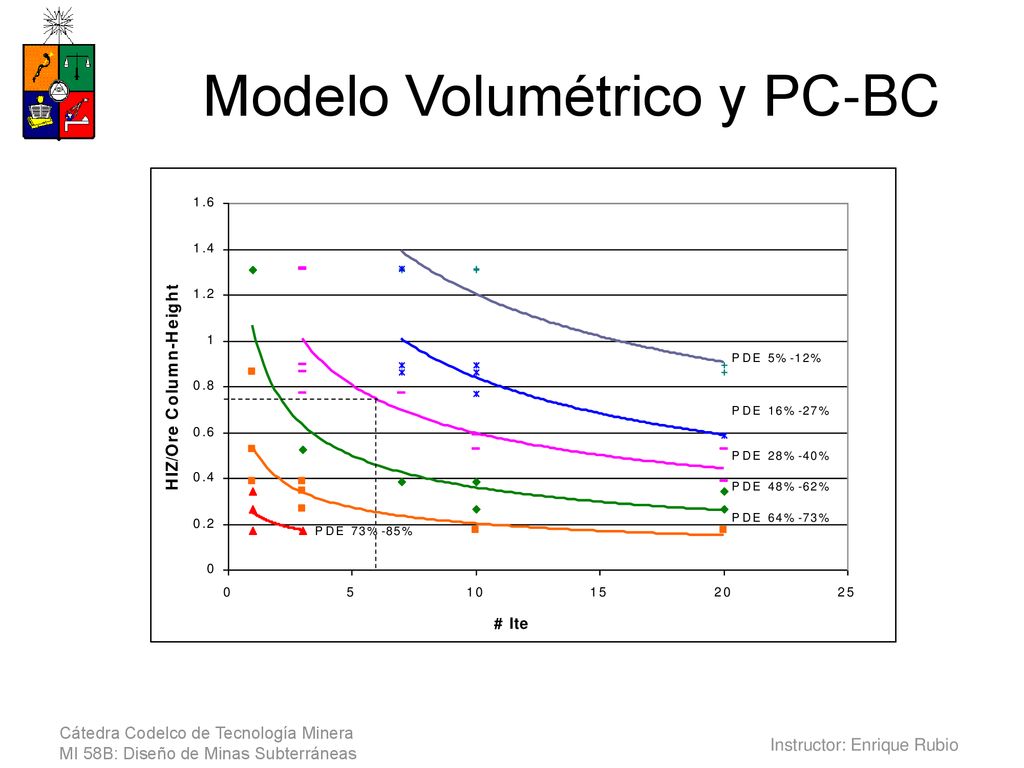

29 Modelo Volumétrico y PC-BC

30 PC-BC y Fragmentación Las fracciones de mezcla pueden depender del porcentaje de finos en la columna Permite representar los flujos diferenciales de finos entre los gruesos Gruesos Finos 0.1 0.1 0.2

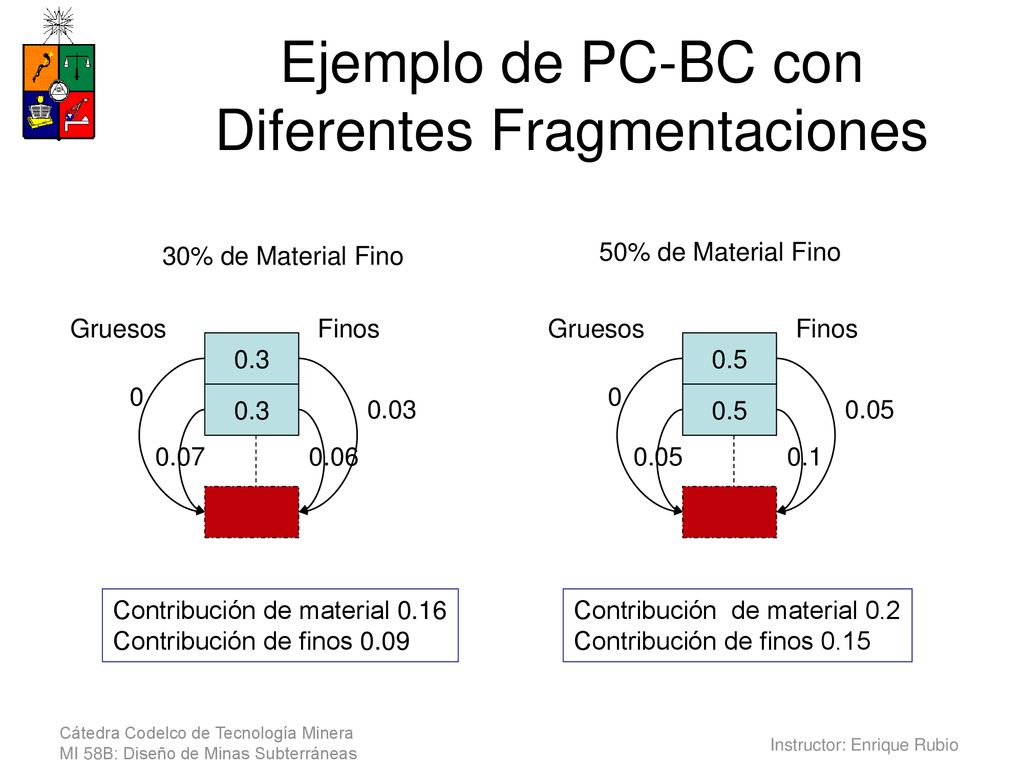

31 Ejemplo de PC-BC con Diferentes Fragmentaciones
30% de Material Fino 50% de Material Fino Gruesos Finos Gruesos Finos 0.3 0.5 0.3 0.03 0.5 0.05 0.07 0.06 0.05 0.1 Contribución de material 0.16 Contribución de finos 0.09 Contribución de material 0.2 Contribución de finos 0.15

32 PC-BC Mezcla Secuencial
Hc MH Se produce mezcla como función de la extracción Permite incorporar el factor de tiraje a través del movimiento de la zona compartida Se ha utilizado poco, necesita calibración #Ite

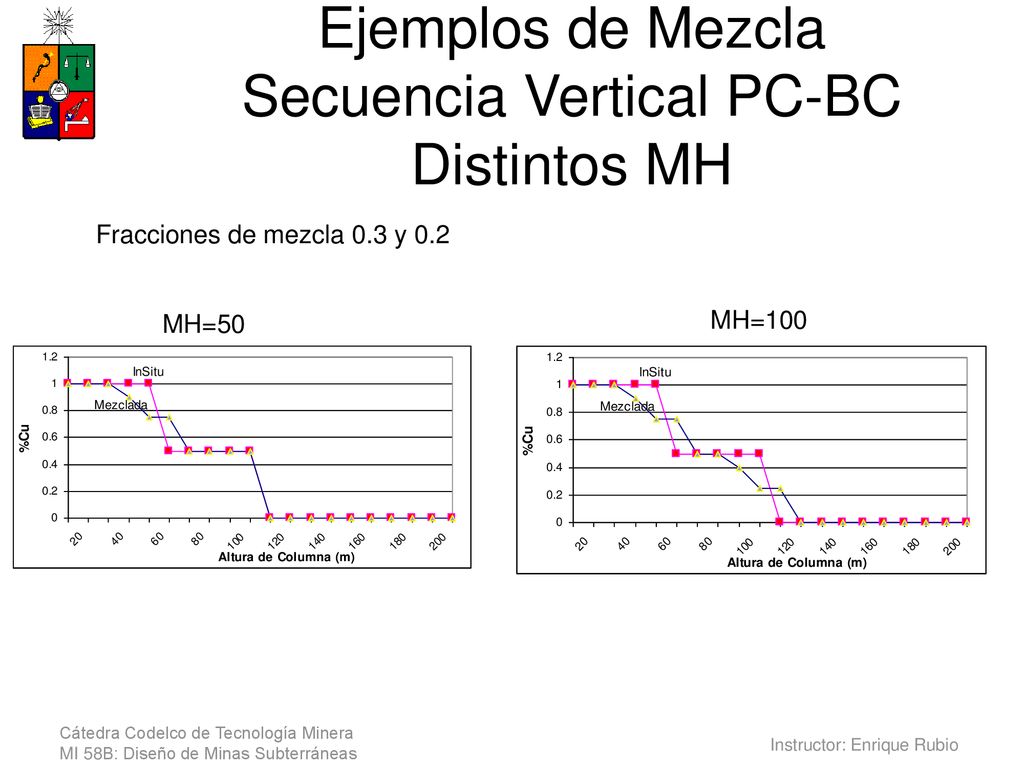

33 Ejemplos de Mezcla Secuencia Vertical PC-BC Distintos MH
Fracciones de mezcla 0.3 y 0.2 MH=50 MH=100

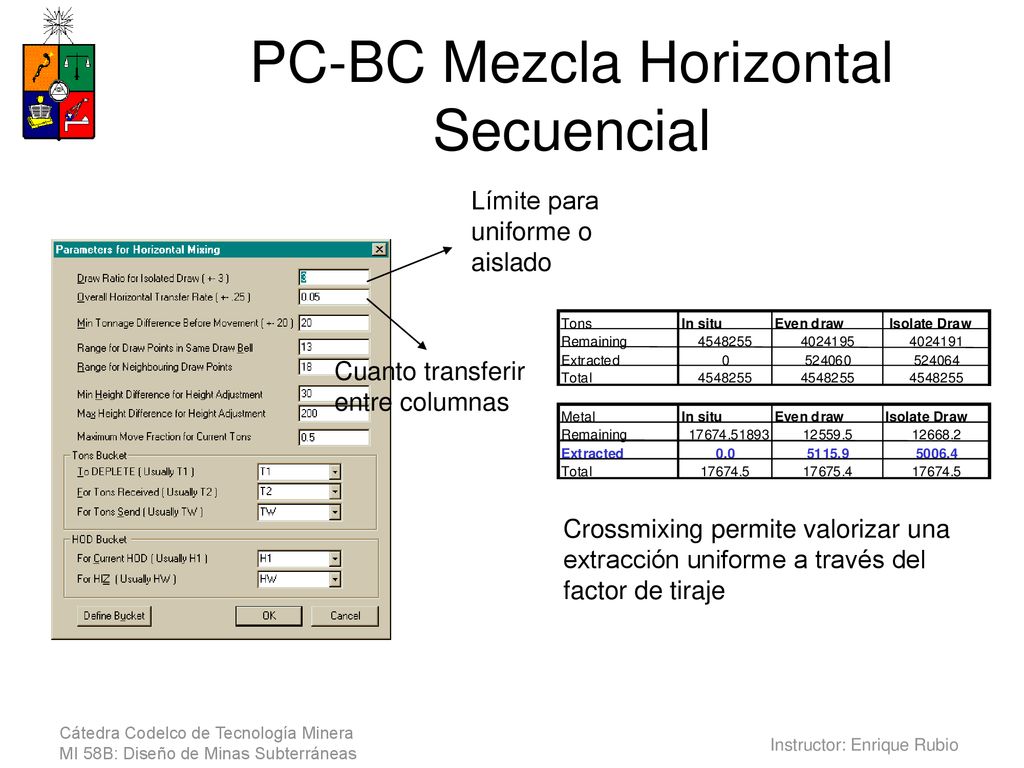

34 PC-BC Mezcla Horizontal Secuencial
Límite para uniforme o aislado Cuanto transferir entre columnas Crossmixing permite valorizar una extracción uniforme a través del factor de tiraje

35 Problemas con PC-BC Fracciones fijas HIZ constante
Mezcla toda la columna

36 Matriz de Mezcla Se realiza una extracción dt Si dt>t
Reemplazar dt con material proveniente de los bloques vecinos Registrar la extracciones de los bloques vecinos. Si estas alcanzan t entonces repetir 1 Algoritmo recursivo extremadamente eficiente

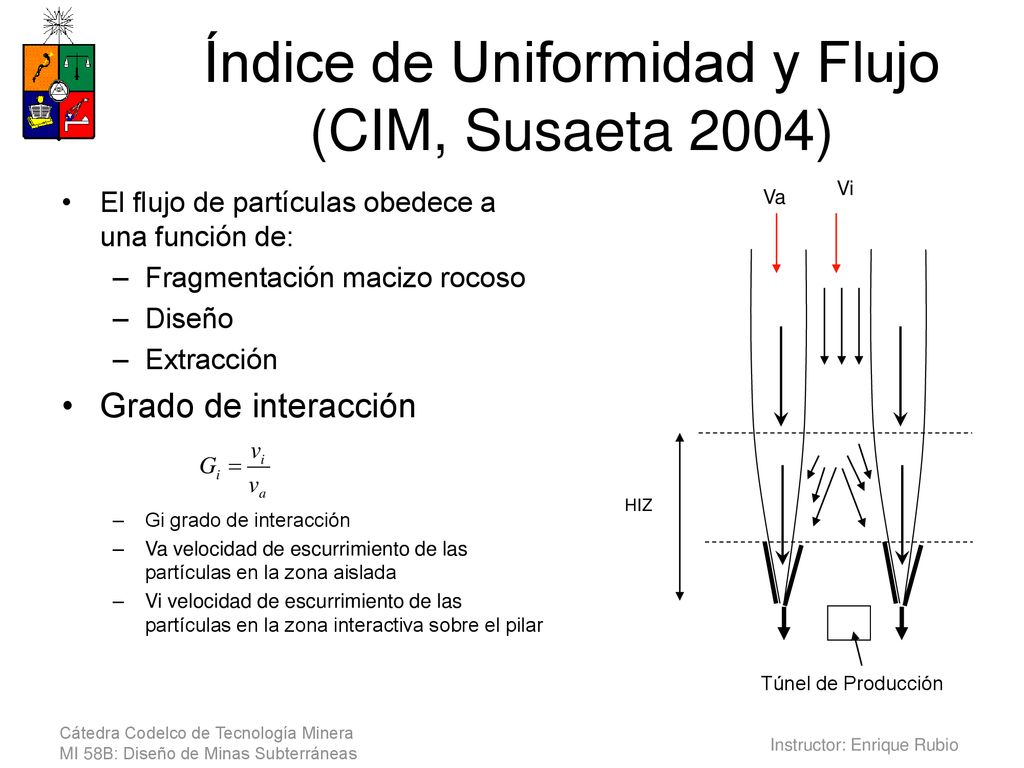

37 Índice de Uniformidad y Flujo (CIM, Susaeta 2004)
Vi El flujo de partículas obedece a una función de: Fragmentación macizo rocoso Diseño Extracción Grado de interacción Gi grado de interacción Va velocidad de escurrimiento de las partículas en la zona aislada Vi velocidad de escurrimiento de las partículas en la zona interactiva sobre el pilar Va HIZ Túnel de Producción

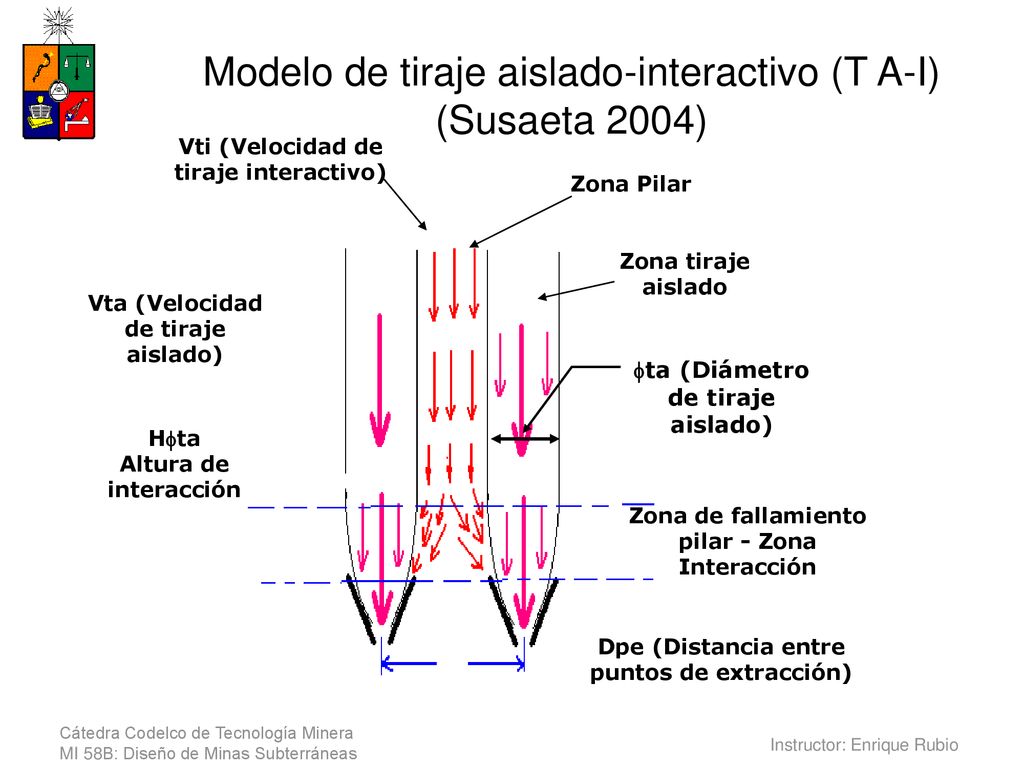

38 Modelo de tiraje aislado-interactivo (T A-I) (Susaeta 2004)
Vti (Velocidad de tiraje interactivo) Zona Pilar Zona tiraje aislado Vta (Velocidad de tiraje aislado) ta (Diámetro de tiraje aislado) Hta Altura de interacción Zona de fallamiento pilar - Zona Interacción Dpe (Distancia entre puntos de extracción)

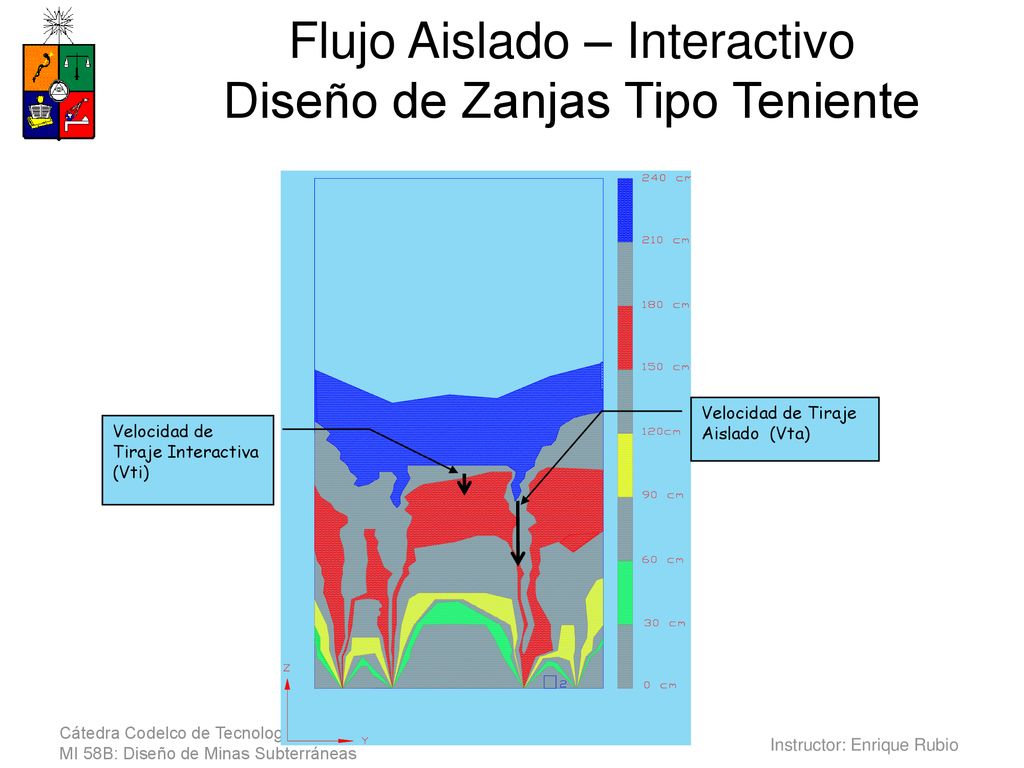

39 Flujo Aislado – Interactivo Diseño de Zanjas Tipo Teniente
Velocidad de Tiraje Aislado (Vta) Velocidad de Tiraje Interactiva (Vti)

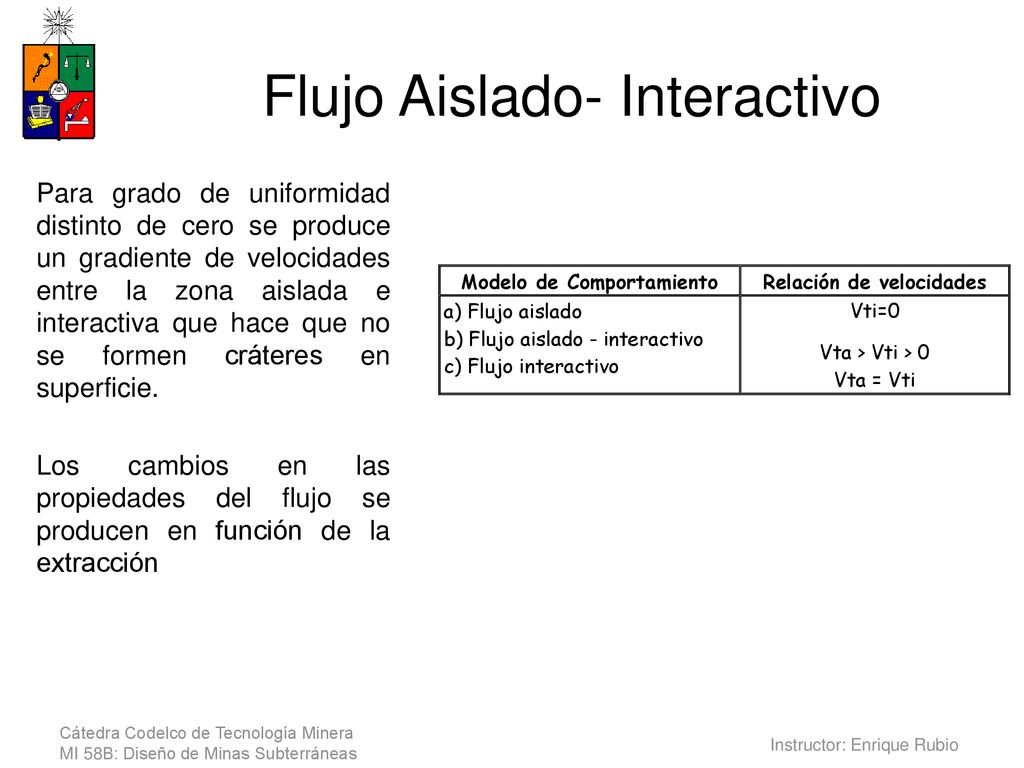

40 Flujo Aislado- Interactivo
Para grado de uniformidad distinto de cero se produce un gradiente de velocidades entre la zona aislada e interactiva que hace que no se formen cráteres en superficie. Los cambios en las propiedades del flujo se producen en función de la extracción

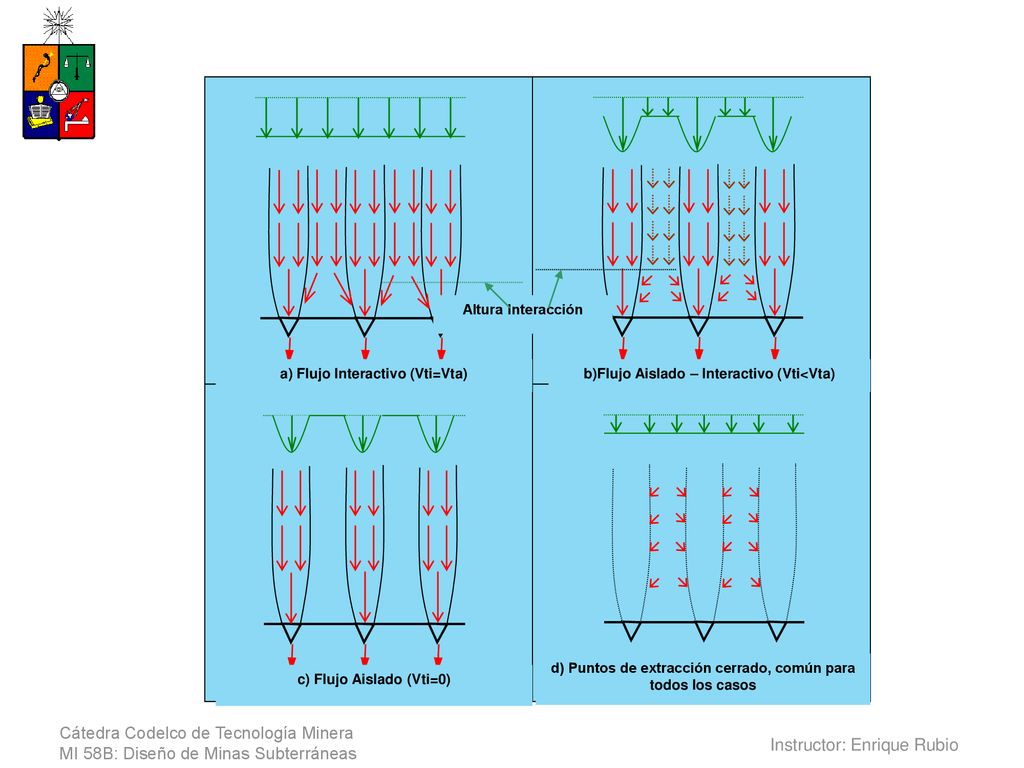

41 a) Flujo Interactivo (Vti=Vta)
b)Flujo Aislado – Interactivo (Vti<Vta) c) Flujo Aislado (Vti=0) d) Puntos de extracción cerrado, común para todos los casos Altura Interacción

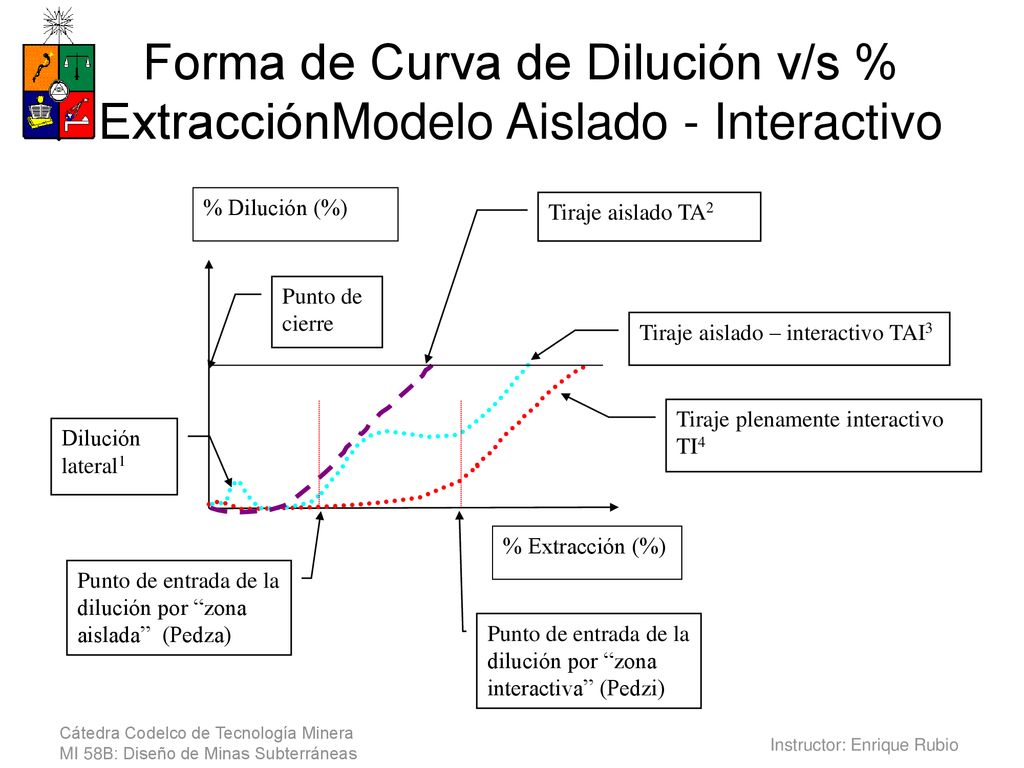

42 Forma de Curva de Dilución v/s % ExtracciónModelo Aislado - Interactivo
Dilución lateral1 Tiraje aislado TA2 Tiraje aislado – interactivo TAI3 Tiraje plenamente interactivo TI4 Punto de cierre Punto de entrada de la dilución por “zona aislada” (Pedza) Punto de entrada de la dilución por “zona interactiva” (Pedzi)

43

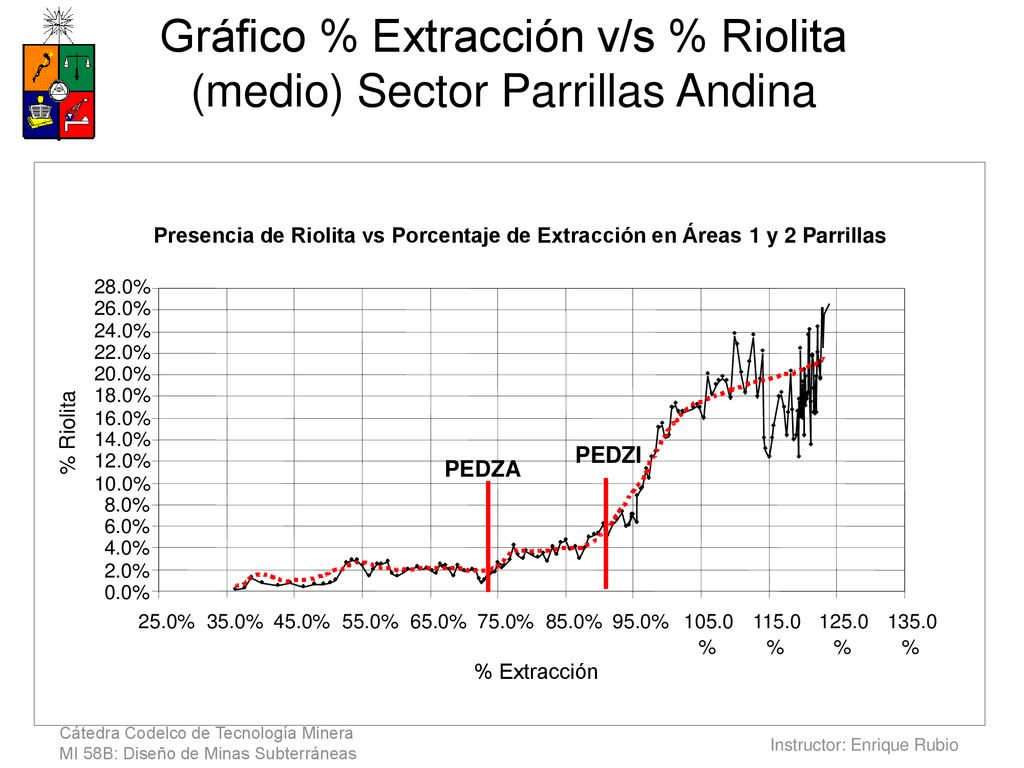

44 Gráfico % Extracción v/s % Riolita (medio) Sector Parrillas Andina
Presencia de Riolita vs Porcentaje de Extracción en Áreas 1 y 2 Parrillas 28.0% 26.0% 24.0% 22.0% 20.0% 18.0% 16.0% % Riolita 14.0% PEDZI 12.0% PEDZA 10.0% 8.0% 6.0% 4.0% 2.0% 0.0% 25.0% 35.0% 45.0% 55.0% 65.0% 75.0% 85.0% 95.0% 105.0 115.0 125.0 135.0 % % % % % Extracción

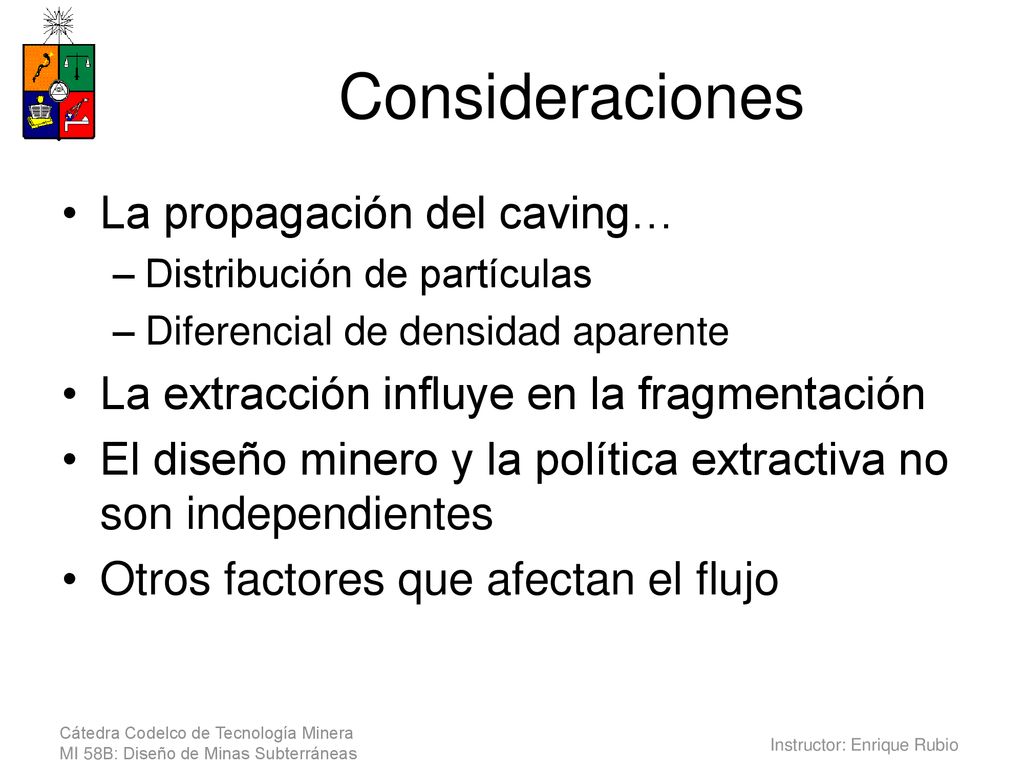

45 Consideraciones La propagación del caving…
Distribución de partículas Diferencial de densidad aparente La extracción influye en la fragmentación El diseño minero y la política extractiva no son independientes Otros factores que afectan el flujo

46 Diseño Minero

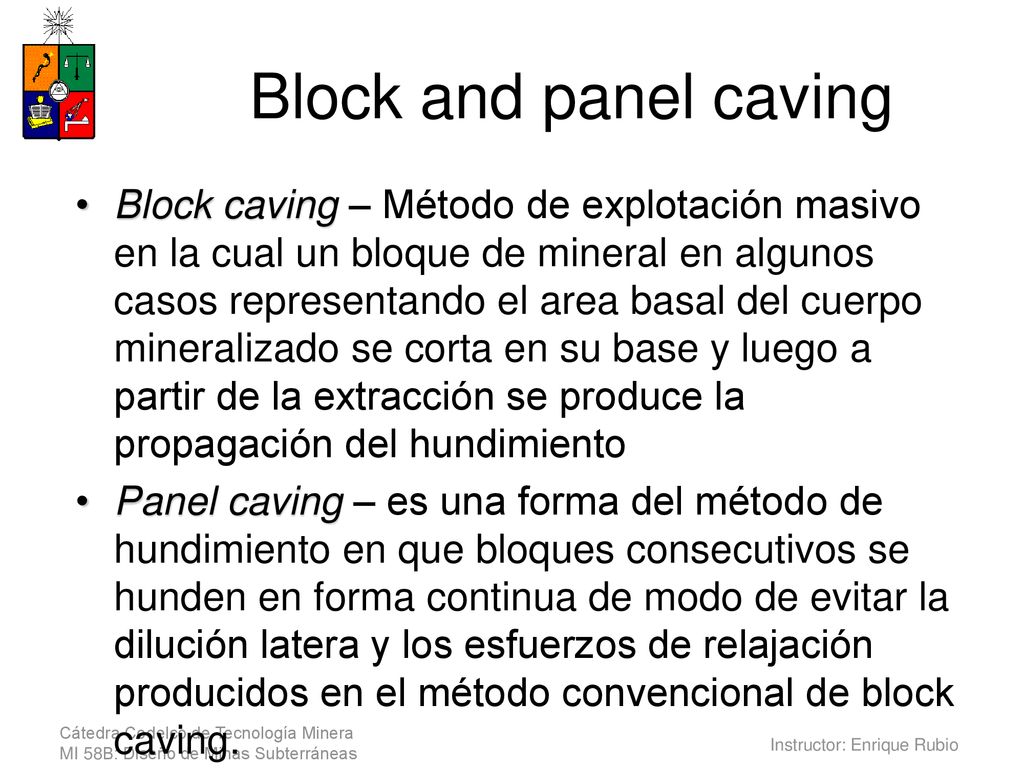

47 Block and panel caving Block caving – Método de explotación masivo en la cual un bloque de mineral en algunos casos representando el area basal del cuerpo mineralizado se corta en su base y luego a partir de la extracción se produce la propagación del hundimiento Panel caving – es una forma del método de hundimiento en que bloques consecutivos se hunden en forma continua de modo de evitar la dilución latera y los esfuerzos de relajación producidos en el método convencional de block caving.

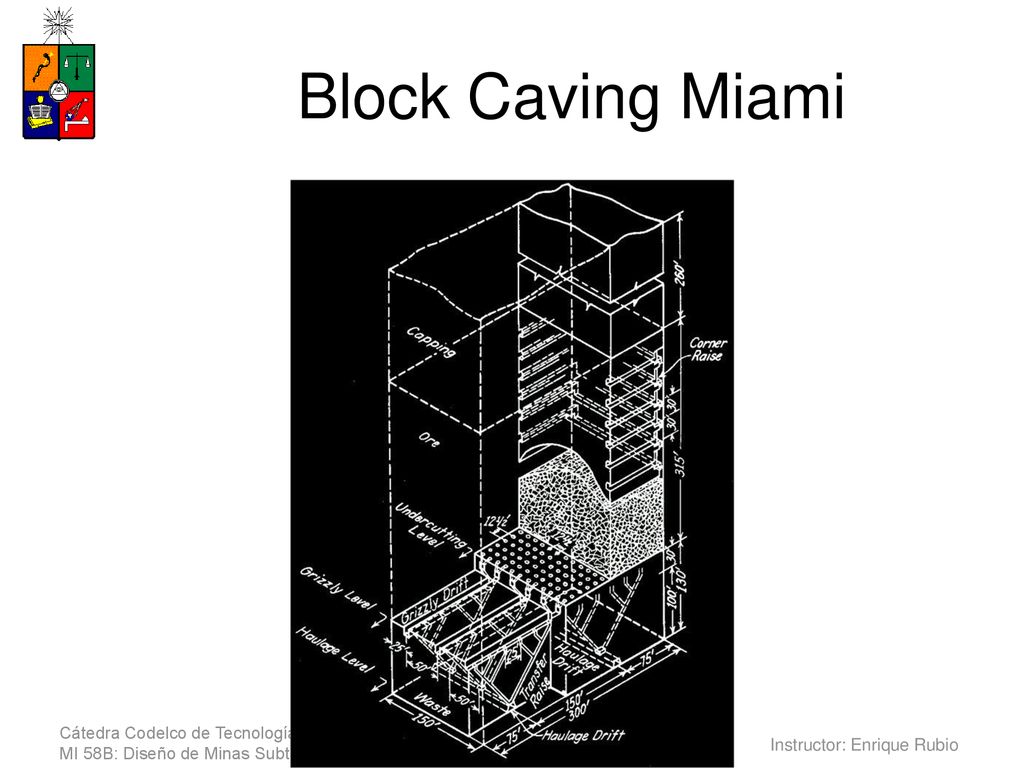

48 Block Caving Miami

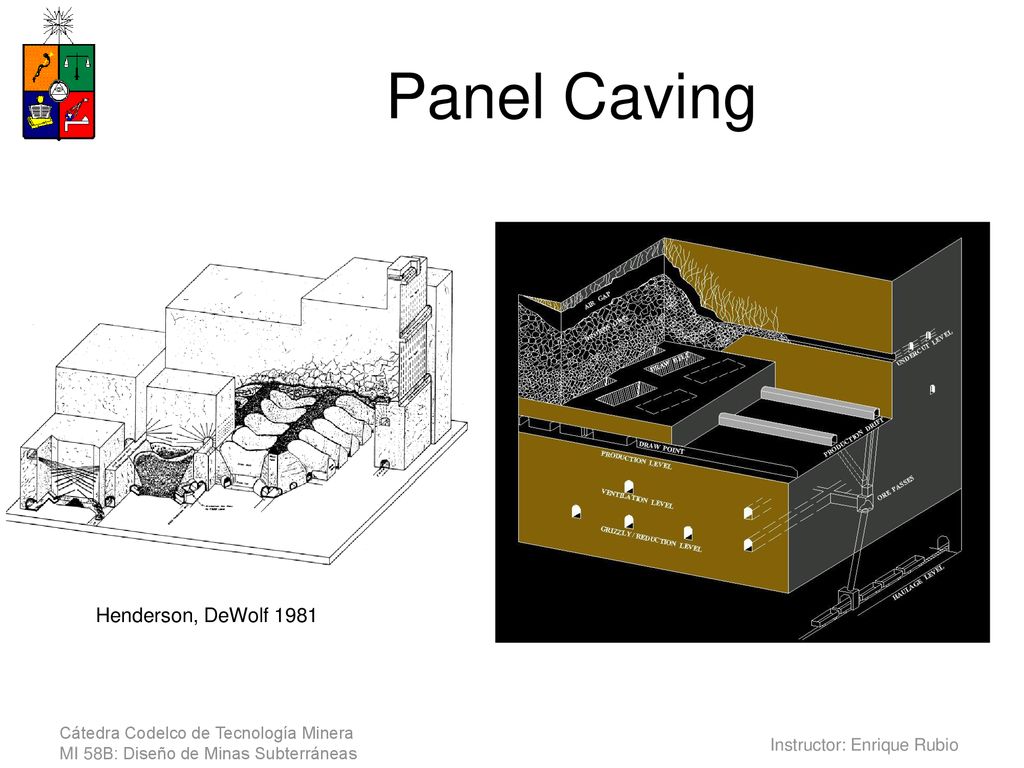

49 Panel Caving Henderson, DeWolf 1981

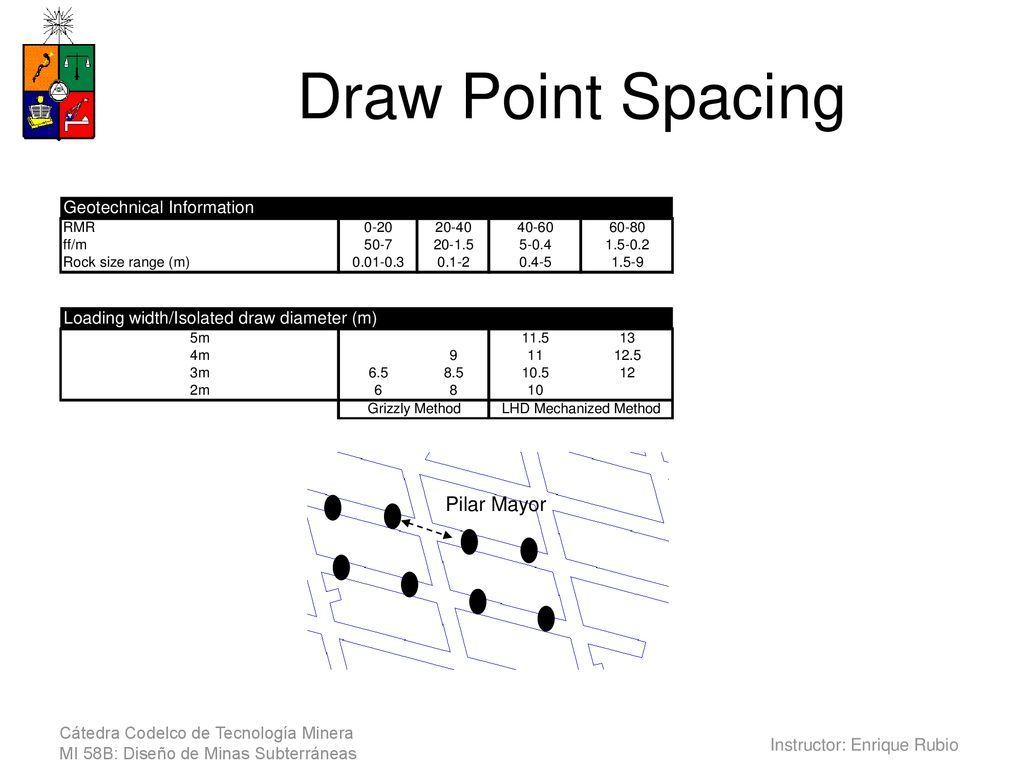

50 Draw Point Spacing Pilar Mayor

51 Espaciamiento entre Ptos de Extracción

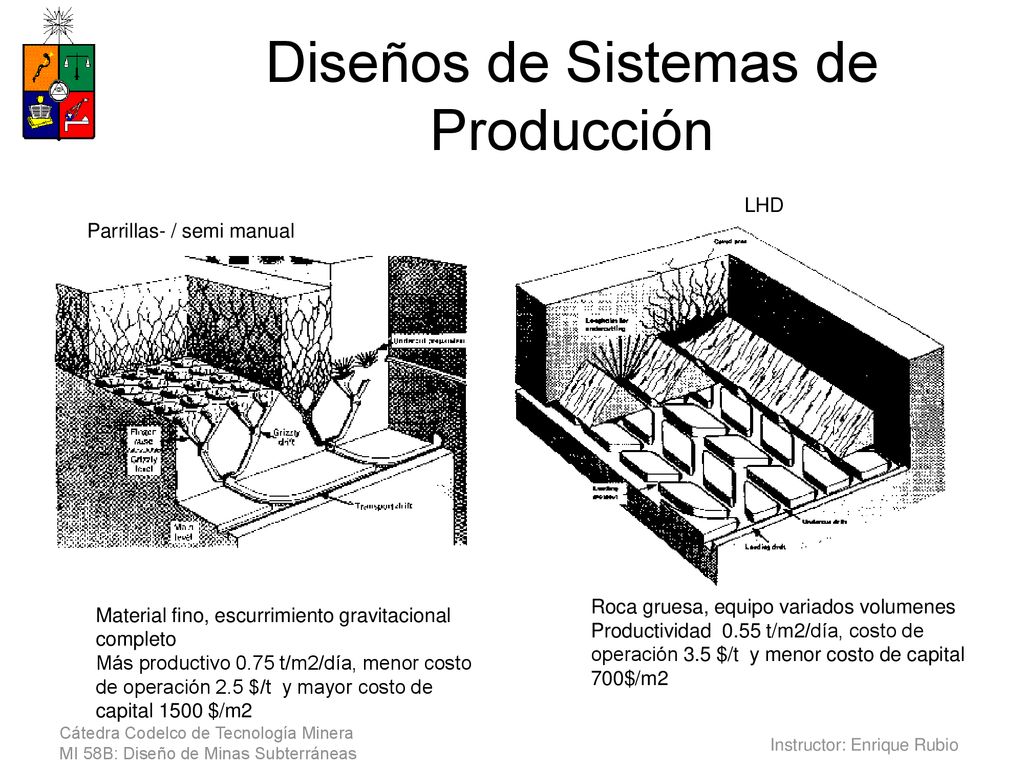

52 Diseños de Sistemas de Producción
LHD Parrillas- / semi manual Roca gruesa, equipo variados volumenes Productividad t/m2/día, costo de operación 3.5 $/t y menor costo de capital 700$/m2 Material fino, escurrimiento gravitacional completo Más productivo 0.75 t/m2/día, menor costo de operación 2.5 $/t y mayor costo de capital 1500 $/m2

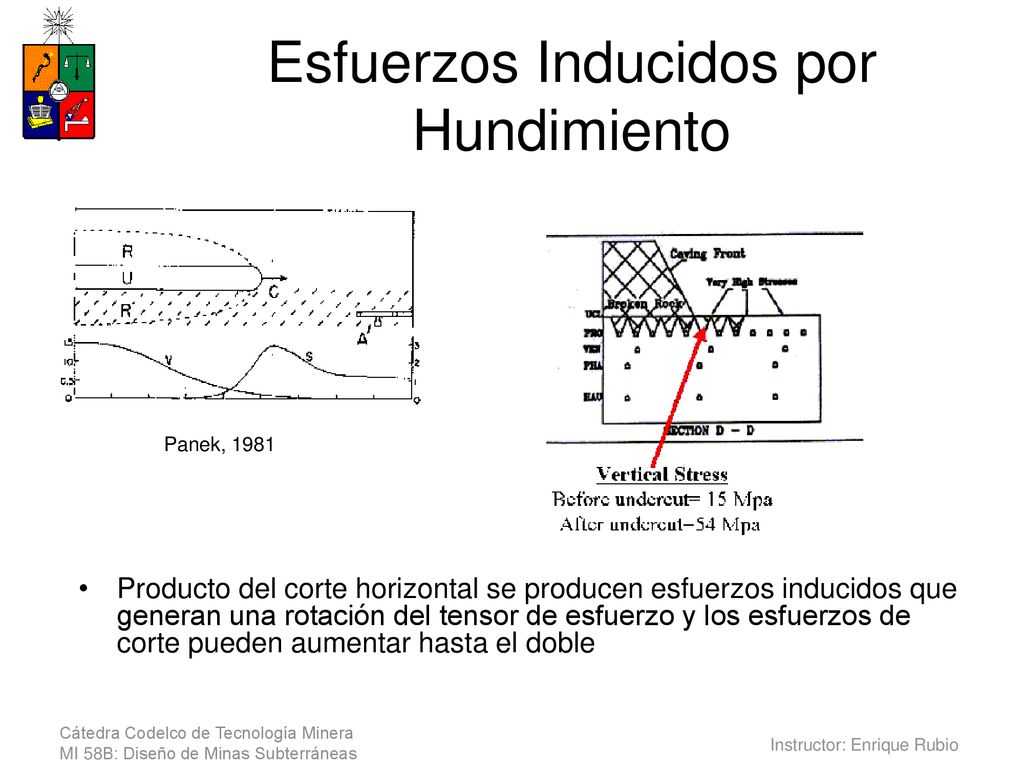

53 Esfuerzos Inducidos por Hundimiento
Panek, 1981 Producto del corte horizontal se producen esfuerzos inducidos que generan una rotación del tensor de esfuerzo y los esfuerzos de corte pueden aumentar hasta el doble

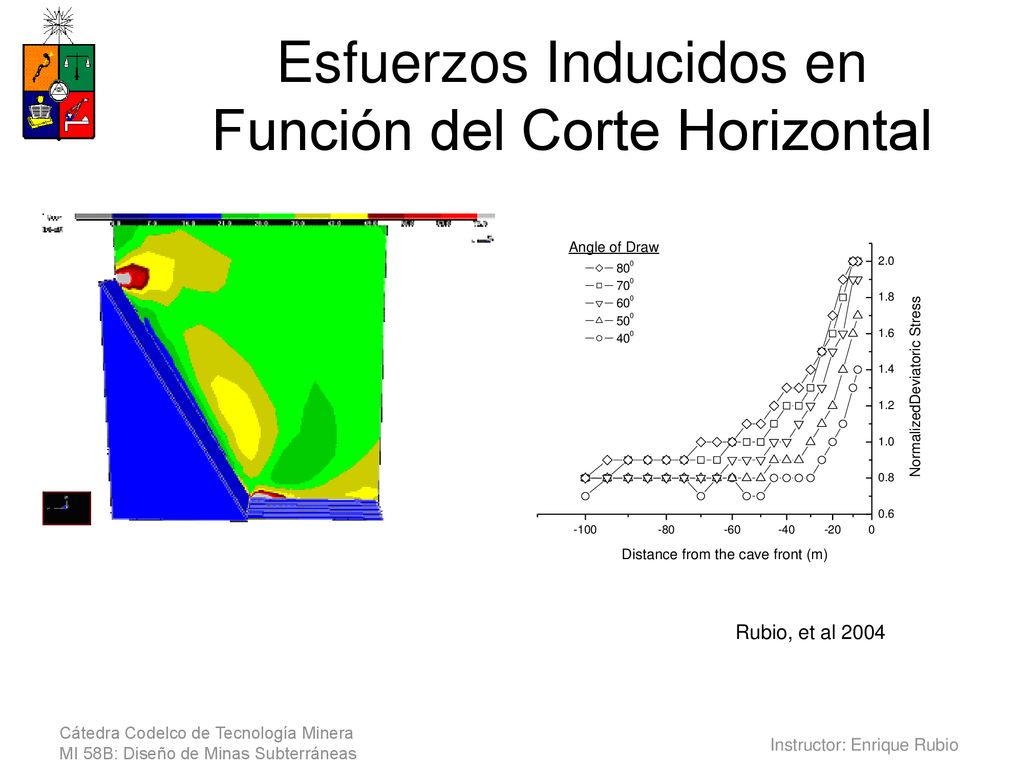

54 Esfuerzos Inducidos en Función del Corte Horizontal
Rubio, et al 2004

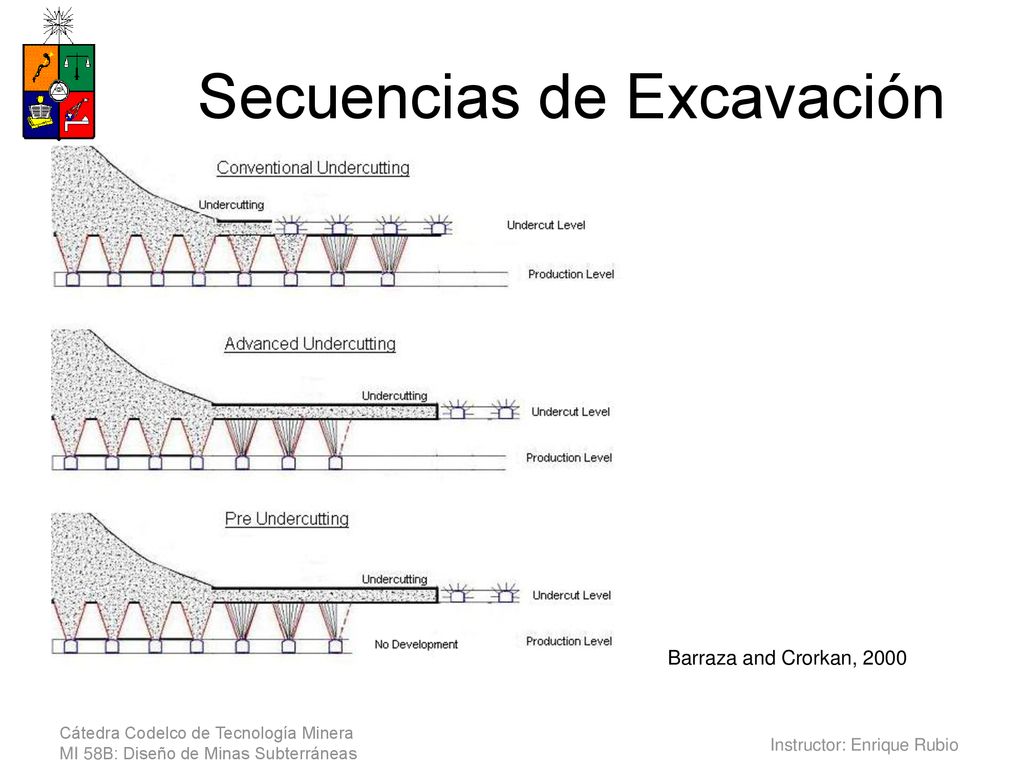

55 Secuencias de Excavación
Barraza and Crorkan, 2000

56 Diseño LHD Convencional

57 Multi Lift Northparkes (Block Caving)

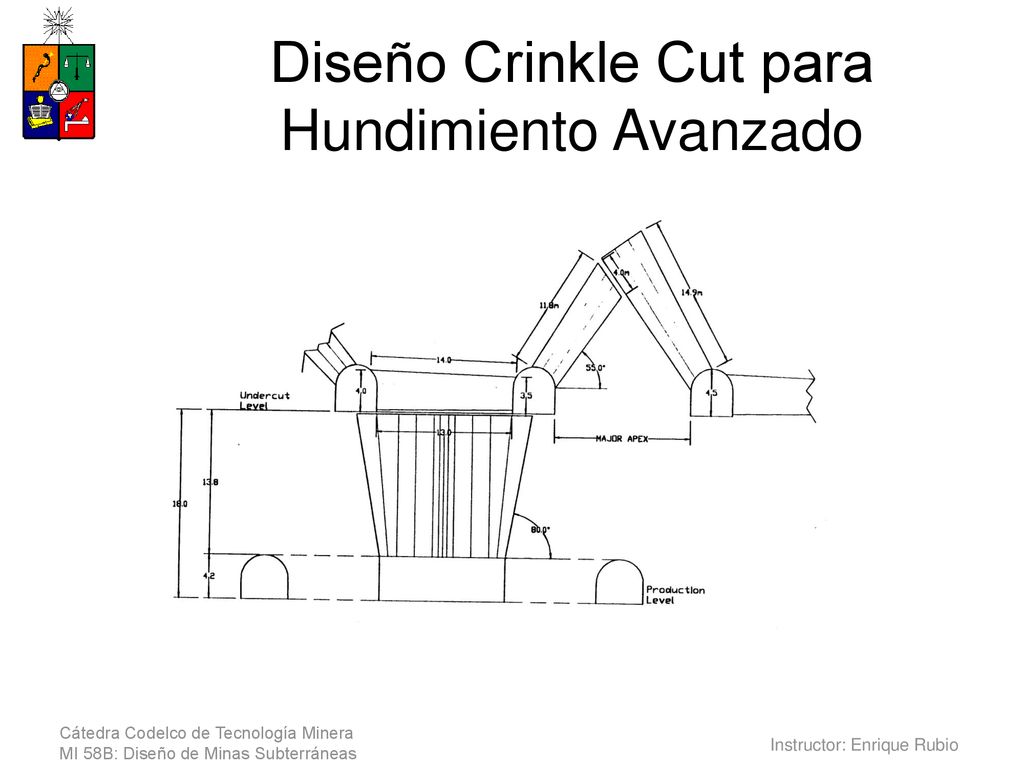

58 Diseño Crinkle Cut para Hundimiento Avanzado

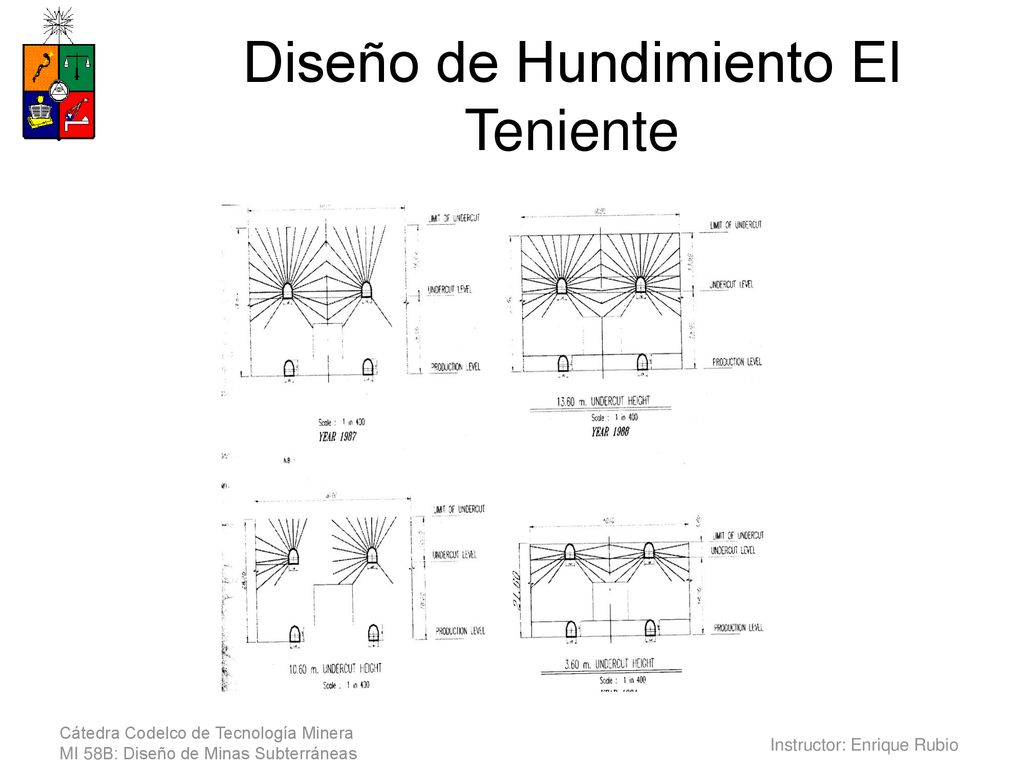

59 Diseño de Hundimiento El Teniente

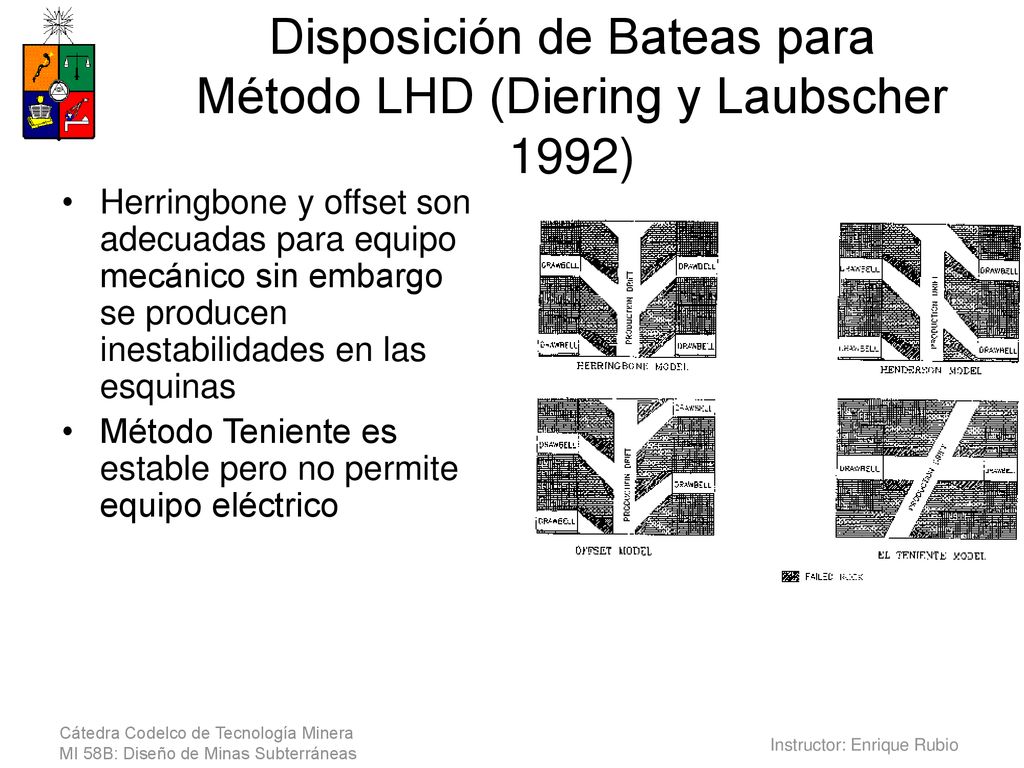

60 Disposición de Bateas para Método LHD (Diering y Laubscher 1992)
Herringbone y offset son adecuadas para equipo mecánico sin embargo se producen inestabilidades en las esquinas Método Teniente es estable pero no permite equipo eléctrico

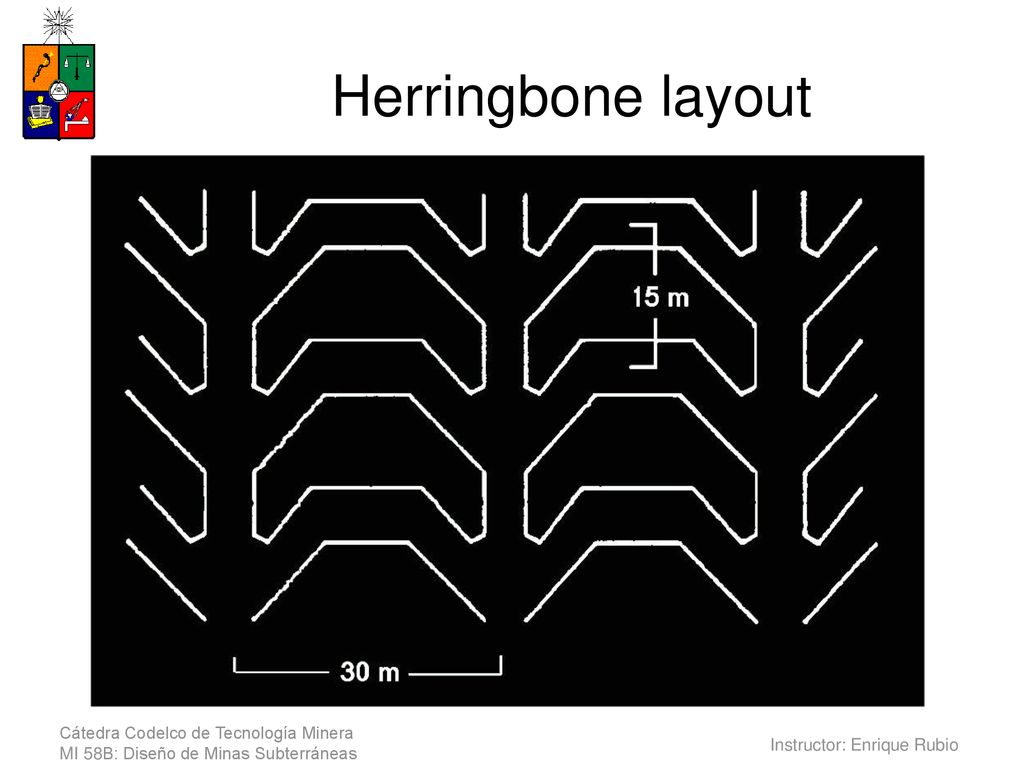

61 Herringbone layout

62 Offset herringbone layout

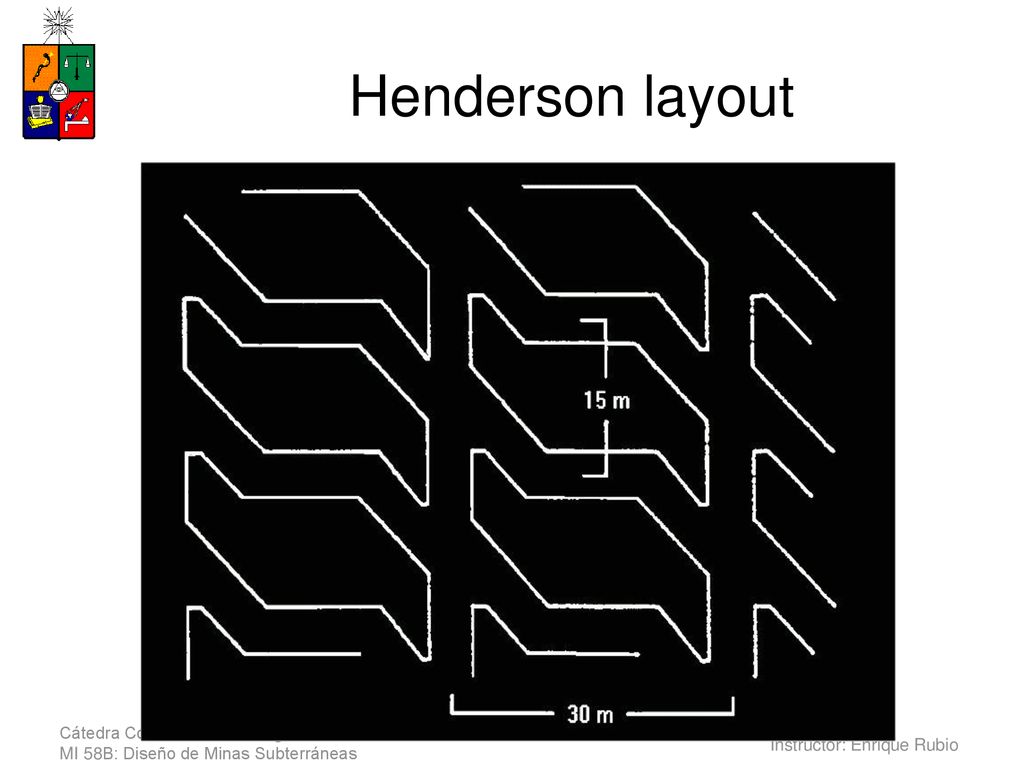

63 Henderson layout

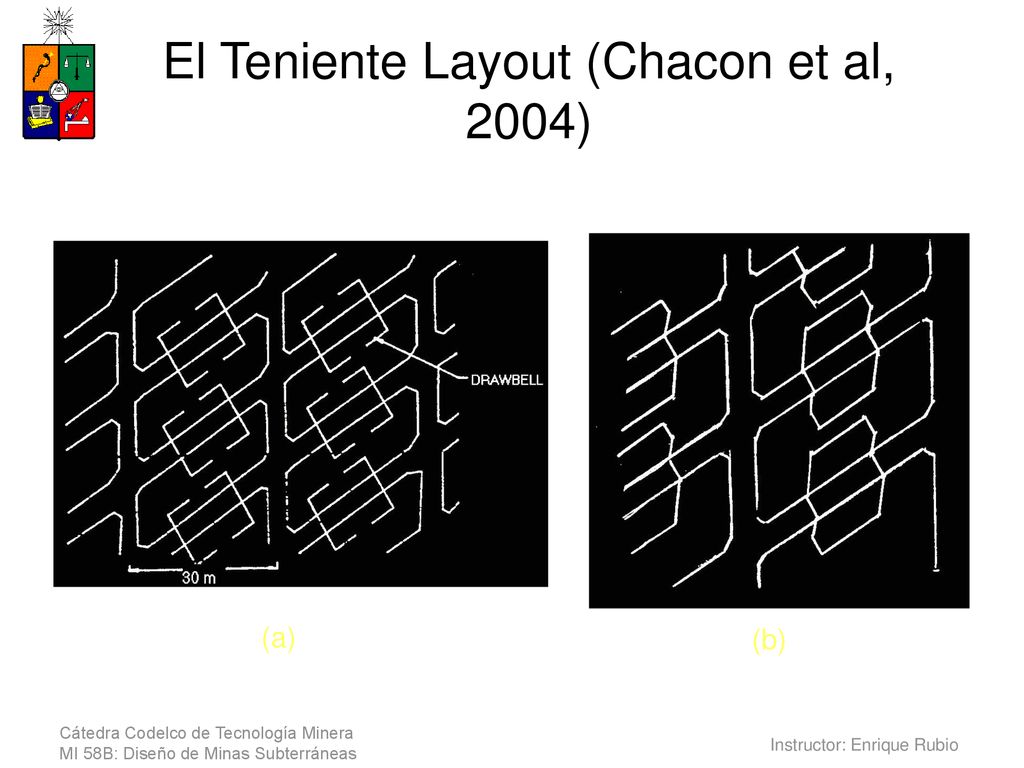

64 El Teniente Layout (Chacon et al, 2004)
(b)

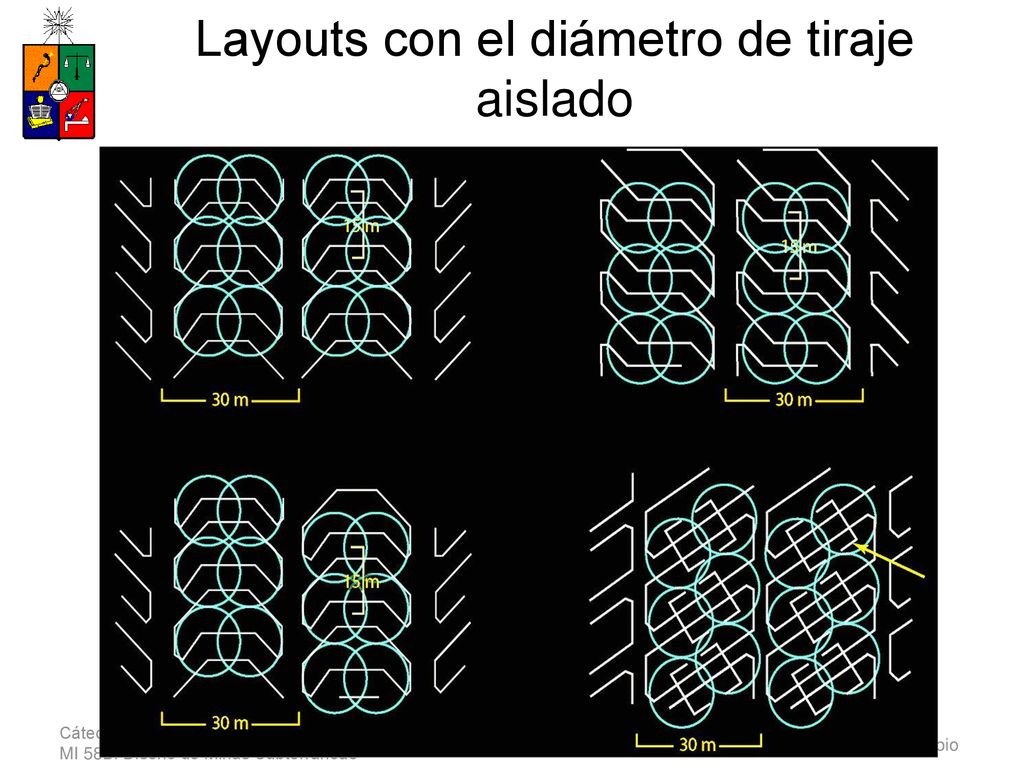

65 Layouts con el diámetro de tiraje aislado

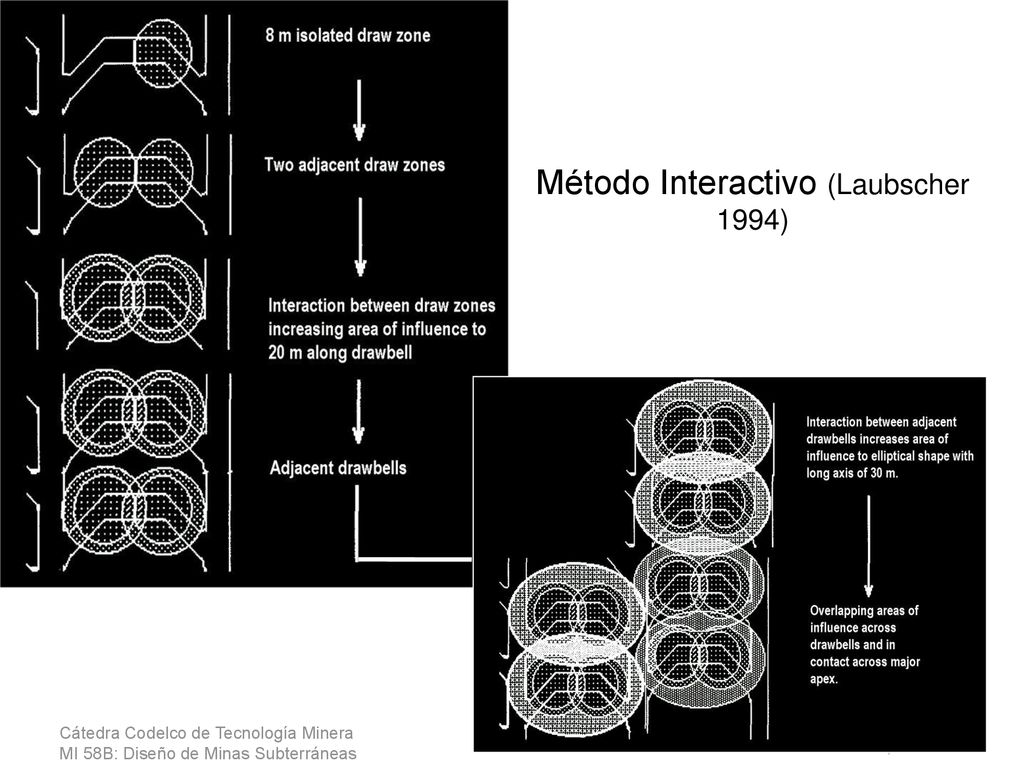

66 Método Interactivo (Laubscher 1994)

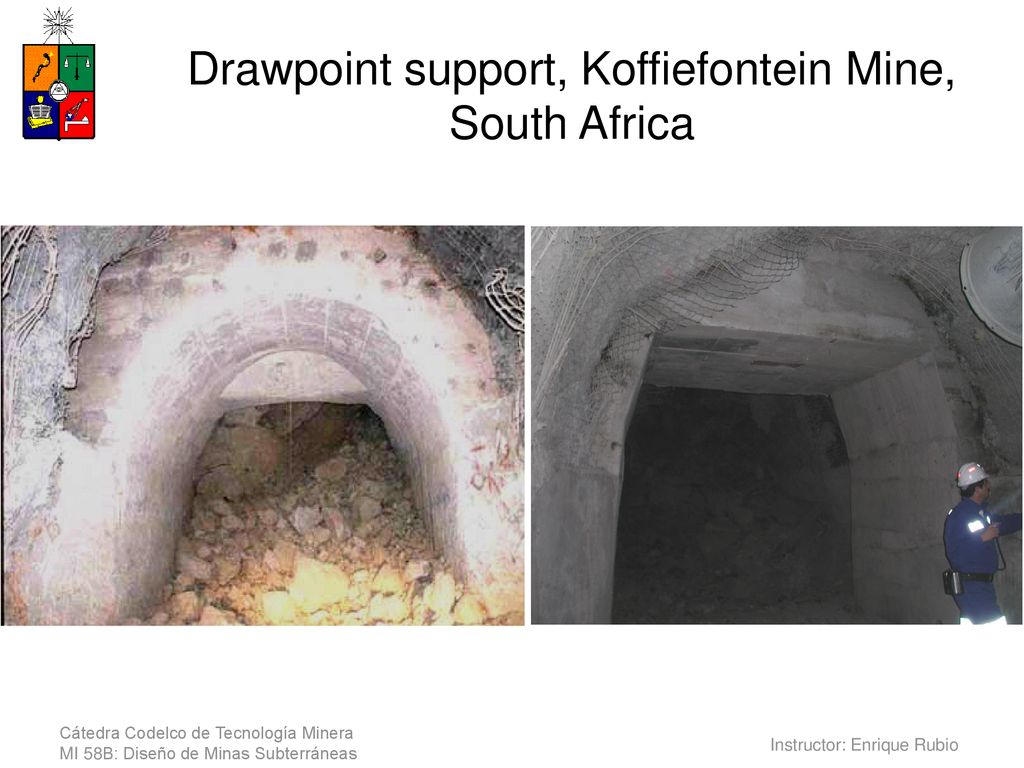

67 Drawpoint support, Koffiefontein Mine, South Africa

68 Drawpoint support, Henderson Mine

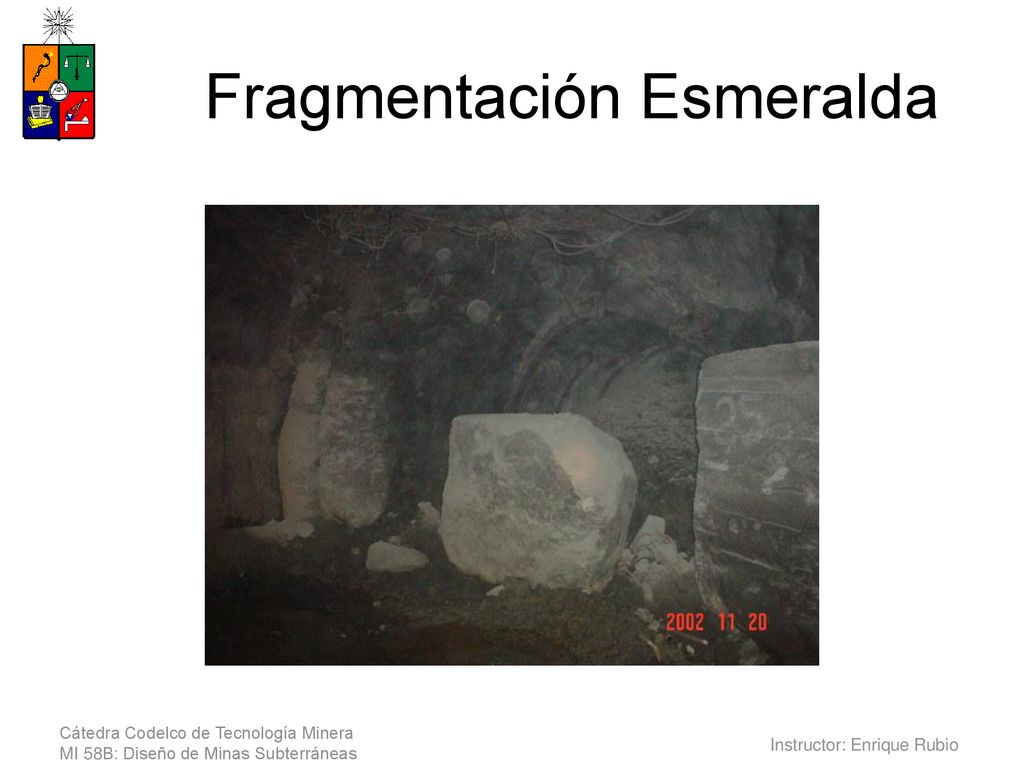

69 Fragmentación Esmeralda

70 Colapso Socavón de Acceso Padcal, Filipinas

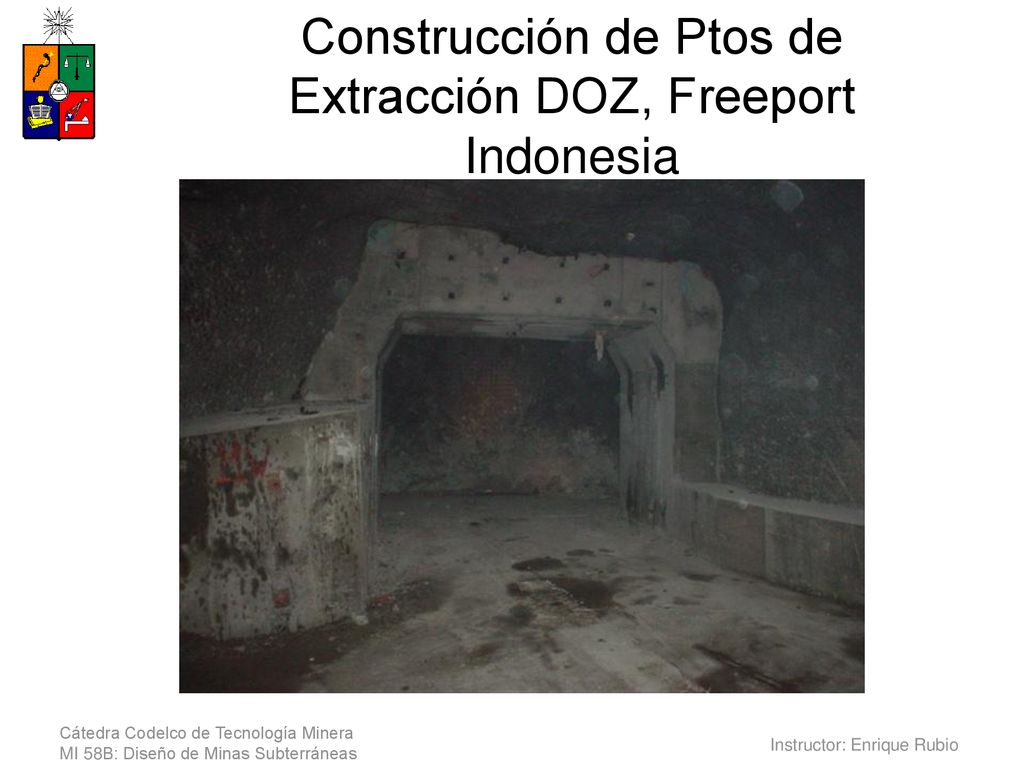

71 Construcción de Ptos de Extracción DOZ, Freeport Indonesia

72 Fragmentación, Palabora Sudáfrica

73 Colapso de Pilar Producción IOZ, Freeport Indonesia

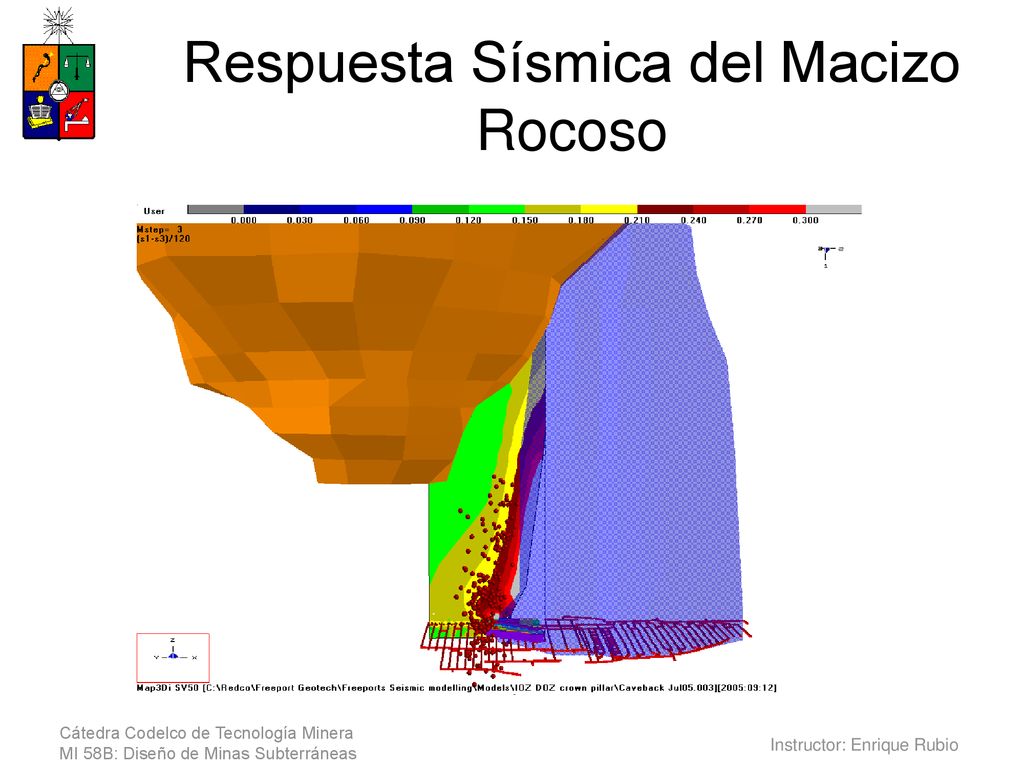

74 Respuesta Sísmica del Macizo Rocoso
